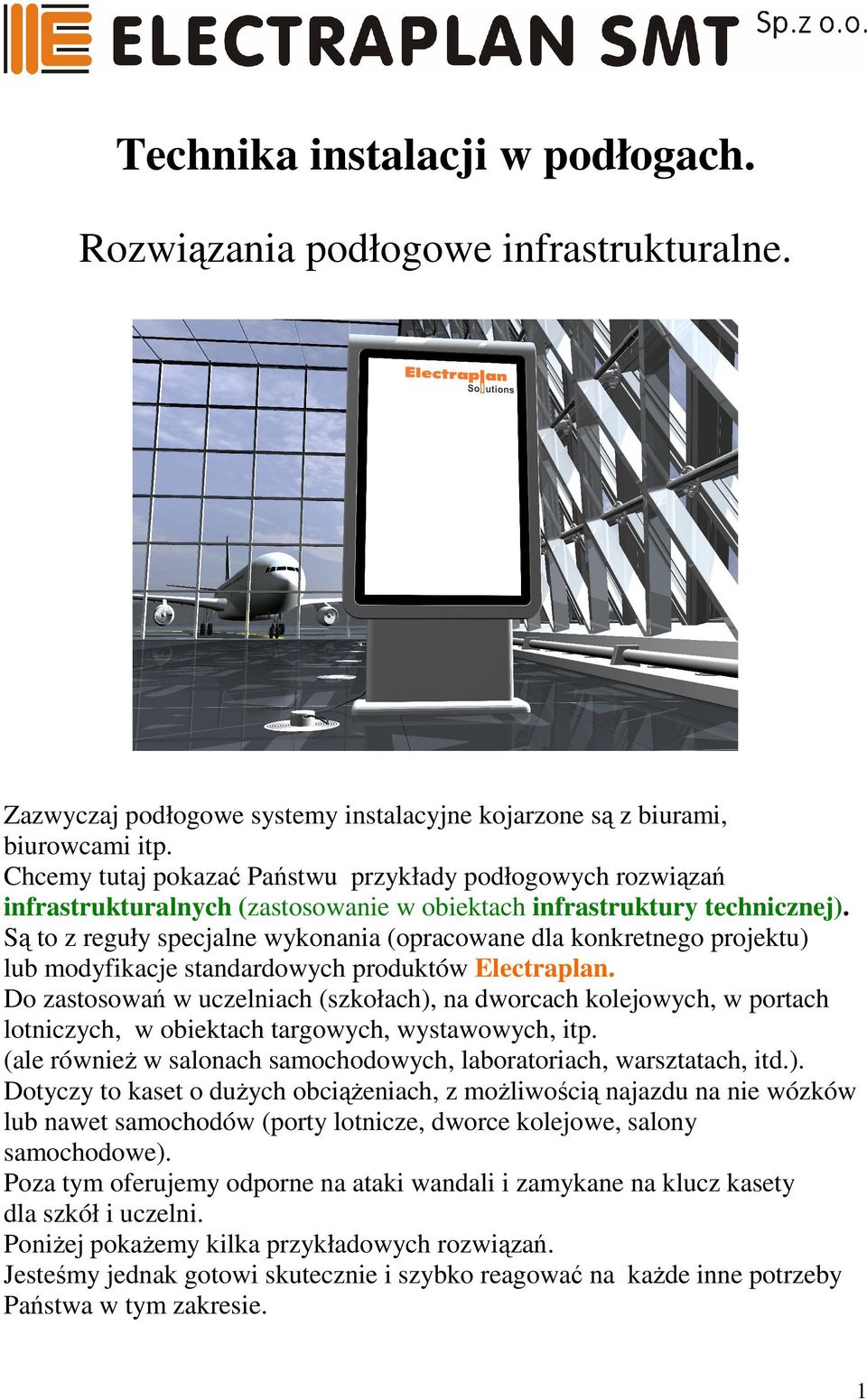

1 Technika instalacji w podłogach. Rozwiązania podłogowe infrastrukturalne. Zazwyczaj podłogowe systemy instalacyjne kojarzone są z biurami, biurowcami itp. Chcemy tutaj pokazać Państwu przykłady podłogowych rozwiązań infrastrukturalnych (zastosowanie w obiektach infrastruktury technicznej). Są to z reguły specjalne wykonania (opracowane dla konkretnego projektu) lub modyfikacje standardowych produktów Electraplan. Do zastosowań w uczelniach (szkołach), na dworcach kolejowych, w portach lotniczych, w obiektach targowych, wystawowych, itp. (ale równieŝ w salonach samochodowych, laboratoriach, warsztatach, itd.). Dotyczy to kaset o duŝych obciąŝeniach, z moŝliwością najazdu na nie wózków lub nawet samochodów (porty lotnicze, dworce kolejowe, salony samochodowe). Poza tym oferujemy odporne na ataki wandali i zamykane na klucz kasety dla szkół i uczelni. PoniŜej pokaŝemy kilka przykładowych rozwiązań. Jesteśmy jednak gotowi skutecznie i szybko reagować na kaŝde inne potrzeby Państwa w tym zakresie. 1

2 Uniwersytety i szkoły. Specjalne wykonania systemowe dla uniwersytetów, uczelni i szkół. 1. Kaseta ze stali nierdzewnej HBKK R305 zamykana kluczem. W szkołach i uczelniach trzeba dodatkowo chronić wnętrze kasety przed ingerencją osób niepowołanych do tego. Jednym ze sposobów jest zabezpieczenie kasety zamkiem i otwieranie wyjmowanej ramy (dekla) kluczem. PoniŜej rozwiązanie przy uŝyciu standardowej kasety okrągłej z blachy nierdzewnej typ HBKK R305 LE E30 z wbudowanym zamkiem. 2

3 2. Standardowe pokrywy uchylne z wbudowanym zamkiem. 3

4 PowyŜej pokazano typową pokrywę uchylną KDRQ3 (moŝliwa równieŝ pokrywa KDQ4), z zamontowanym w niej zamkiem. PoniŜej aplikacje puszek podłogowych standardowych z aluminium lub blachy nierdzewnej w pomieszczeniach laboratoryjnych. 4

5 Porty lotnicze. 1. Kaseta o duŝym obciąŝeniu w formie trójkąta. Na Ŝyczenie Odbiorcy zostały opracowane i wykonane trójkątne kasety z blachy nierdzewnej, poziomowane, o duŝym obciąŝeniu (2 tony). Kasety oferowane są w 2 wykonaniach: - jako rewizje (kasety ślepe), - z wypustem kabli w formie tubusa (maks. 10 gniazd w kasecie). Wymiar boku trójkąta - dowolny (na przedstawionym przykładzie 677 mm). Kaseta wyposaŝona w boczne folie osłonowe, współpracuje z 3 stron z kanałami zalanymi w wylewce. Konstrukcja nośna z kątowników stalowych, wzmocniona od spodu grubą (10 mm) blachą stalową ocynkowaną. 5

6 2. Kaseta kwadratowa Q12, o obciąŝeniu 2 ton. Kaseta z blachy nierdzewnej, wymiarowo (244 x 244 mm) dopasowana pod wkład pokrywy (PPZ) Q12. Poziomowana płynnie. Przeznaczona do wylewki z boku kasety folia osłonowa. Rama wewn. kasety (wyjmowana) - wzmocniona (blacha o gr.10 mm), aby umoŝliwić najazd na nią cięŝkich wózków, a nawet samochodów. Dostarczana w 2 wariantach: - jako rewizja (wewnętrzna rama ślepa), - z wypustem na kable w formie tubusa (w 3 puszkach montaŝowych GBV4 moŝna zamontować wtedy maks.12 gniazd standardu M45). 6

7 Dworce kolejowe. 1. Kwadratowe kasety o obciąŝeniu 2 ton. Rozmieszczenie kaset przede wszystkim w halach pasaŝerskich oraz w pomieszczeniach załadunku (rozładunku) przesyłek towarowych, itp. Standardowa kaseta HBKK Q226 została wzmocniona blachą o gr. 8 mm, zaś kołki poziomujące wymienione na mocniejsze (M12). Aby osiągnąć przez to obciąŝenie kasety = 2 ton. W ramie wyjmowanej (wewnętrznej) wklejana wykładzina twarda o grubości maks. 13 mm. Jako specjalny wypust na kable aluminiowy tubus (okrągły walec), montowany w ramie wewnętrznej. W kasecie maks. 6 gniazd M45, w 2 puszkach montaŝowych GB2 (GBR2). 7

8 2. Kasety okrągłe R305 o obciąŝeniu 2 ton. Kasety do zamontowanie w wylewce betonowej lub w podłodze podniesionej (otwór w płycie: 306 mm). Maks. obciąŝenie kasety = N. 8

9 Kaseta (rama wewn.) wzmocniona od spodu grubą blachą stalową (ocynk.) = 10 mm. W wewnętrznej ramie wyjmowanej maks. grubość wykładziny twardej = 13 mm. W kasecie maks. 12 gniazd M45 w 3 puszkach montaŝowych GBR3 (GB3). 9

10 Hale targowe, wystawiennicze. Na Ŝyczenie Inwestora opracowano i wykonano specjalny kanał podłogowy, odkrywany na całej długości (tzw. współpoziomy) o duŝym obciąŝeniu (wytrzymuje swobodnie najazd np. wózka widłowego). W tym konkretnym przypadku szerokość kanału wynosi 300 mm. Odcinki kanału = 2 m. Kanał poziomowany na całej długości (na jeden odcinek kanału - 6 zespołów poziomujących). Od spodu wanna stalowa. Pokrywa kanału z grubej blachy ryflowanej. Uwaga: min. zagłębienie kanału (= grubości wylewki) wynosi 120 mm. Oprócz kanału oferujemy odpowiednie końcówki i kształtki (ramię kształtek = 300 mm). 10

11 Przekrój kanału. Wanna kanału z widocznym zespołem poziomującym. 11

12 Kanał o duŝym obciąŝeniu; szer.300 mm, zagłębienie 120 mm. PoniŜej kształtki kanału. 12
