1 Informacje projektowe dot. systemu podłogowego ELECTRAPLAN wylewki betonowe. Charakterystyczną cechą systemu kanałowego w wylewkach betonowych jest konieczność zastosowania kanałów podłogowych zalewanych oraz puszek podłogowych. Przy projektowaniu (a później realizacji) systemów kanałowych w wylewkach betonowych musimy zacząć od tego. Uwagi: - kanały, układane na stropie, krzyżować sie powinny prostopadle (na skrzyżowaniu zawsze puszki podłogowe rewizyjne) - zamiast kanałów można zastosować w wylewce rury instalacyjne! A. Kanały zalewane w wylewce serii UK. Są to blaszane (stal ocynkowana) kanały złożone z 2 komponentów: - wanny w kształcie litery U, w której montuje się (poprzez zgrzew lub spaw) 1 lub 2 przegrody stalowe; - pokrywy na wannie, zamykającej kanał od góry. W zależności od ilości przegród stalowych mamy do dyspozycji: - kanały 2 torowe lub 2 komorowe (z 1 przegrodą) - kanały 3 torowe lub inaczej 3 komorowe (z 2 przegrodami).

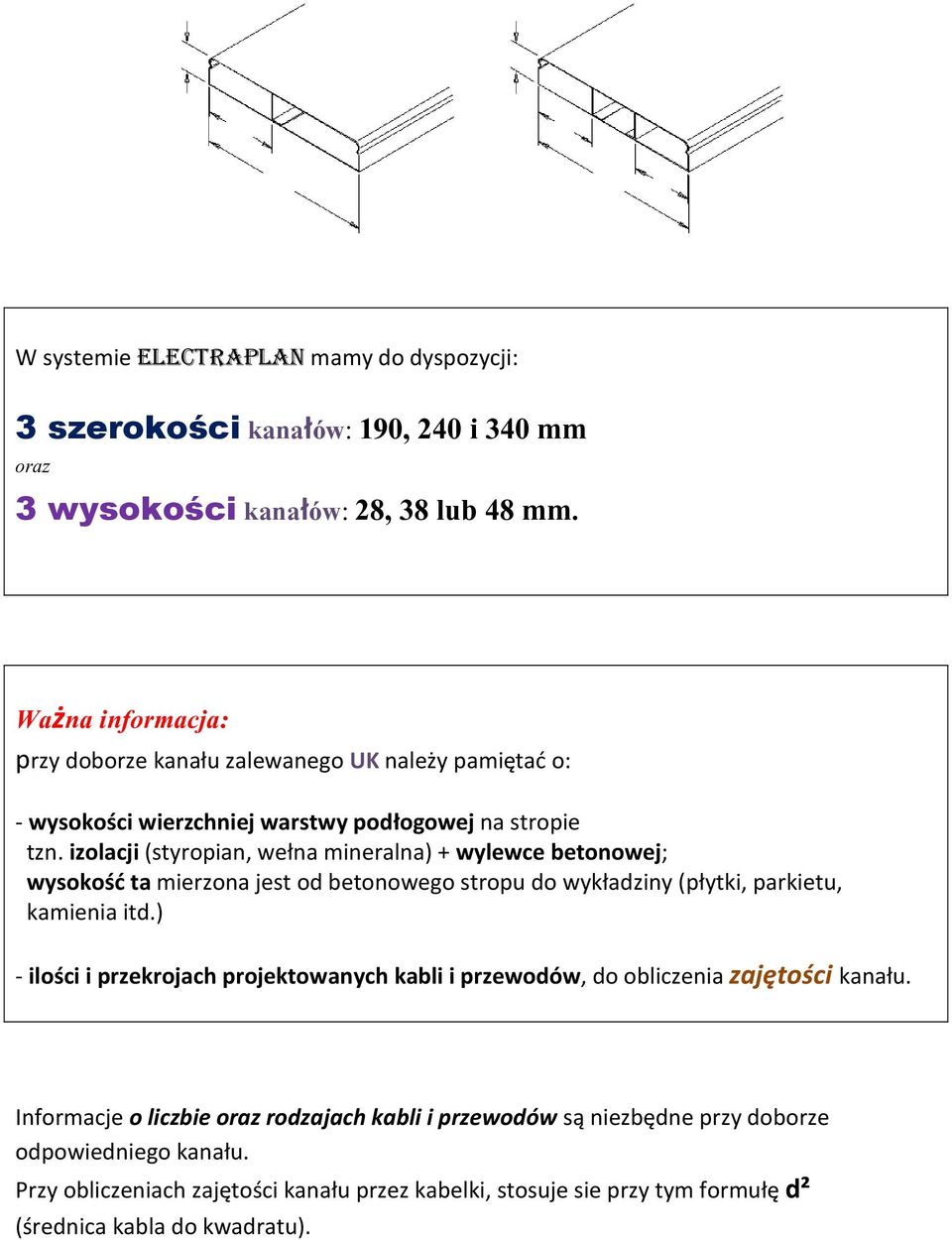

2 W systemie ELECTRAPLAN mamy do dyspozycji: 3 szerokości kanałów: 190, 240 i 340 mm oraz 3 wysokości kanałów: 28, 38 lub 48 mm. Ważna informacja: przy doborze kanału zalewanego UK należy pamiętać o: - wysokości wierzchniej warstwy podłogowej na stropie tzn. izolacji (styropian, wełna mineralna) + wylewce betonowej; wysokość ta mierzona jest od betonowego stropu do wykładziny (płytki, parkietu, kamienia itd.) - ilości i przekrojach projektowanych kabli i przewodów, do obliczenia zajętości kanału. Informacje o liczbie oraz rodzajach kabli i przewodów są niezbędne przy doborze odpowiedniego kanału. Przy obliczeniach zajętości kanału przez kabelki, stosuje sie przy tym formułę d² (średnica kabla do kwadratu).

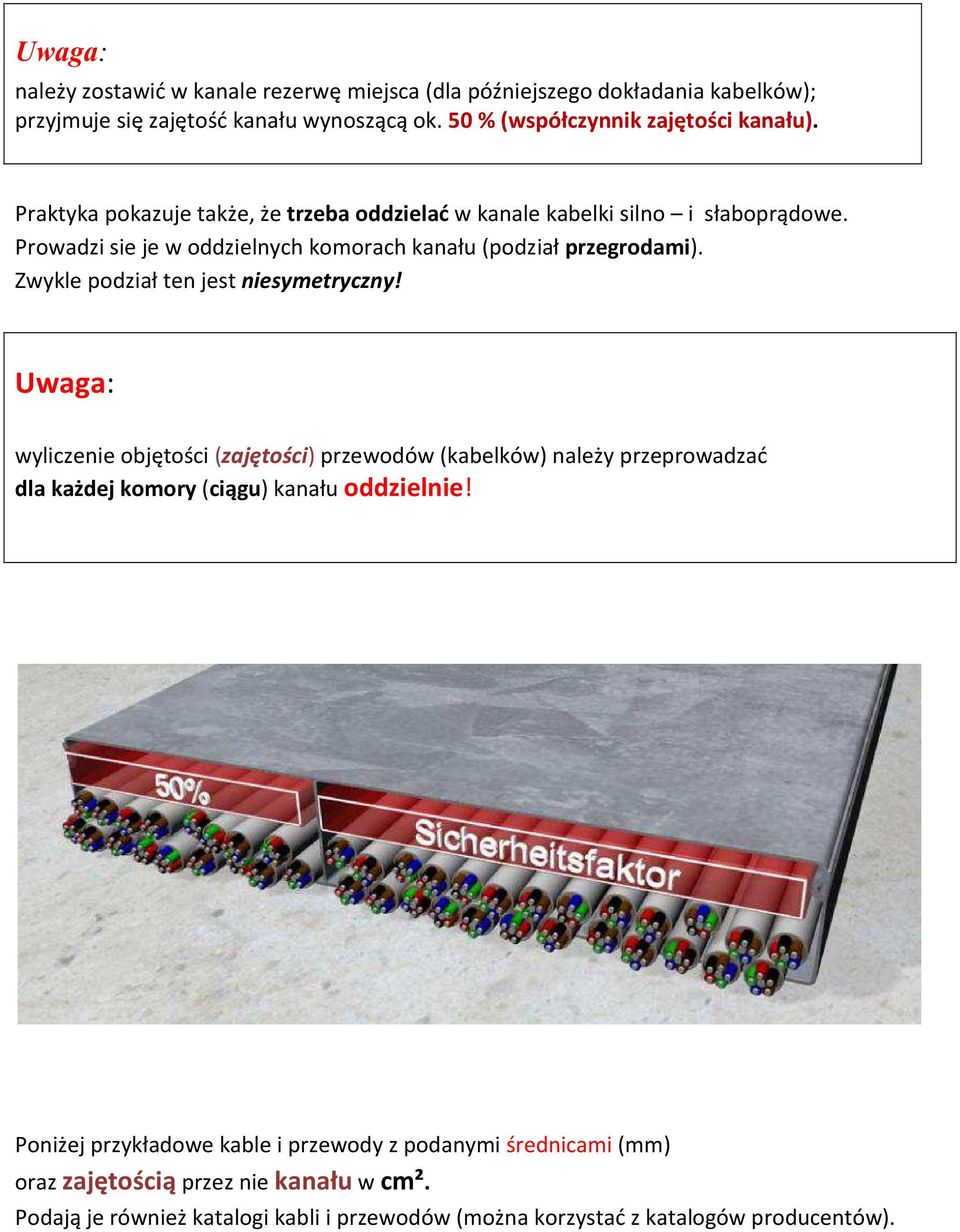

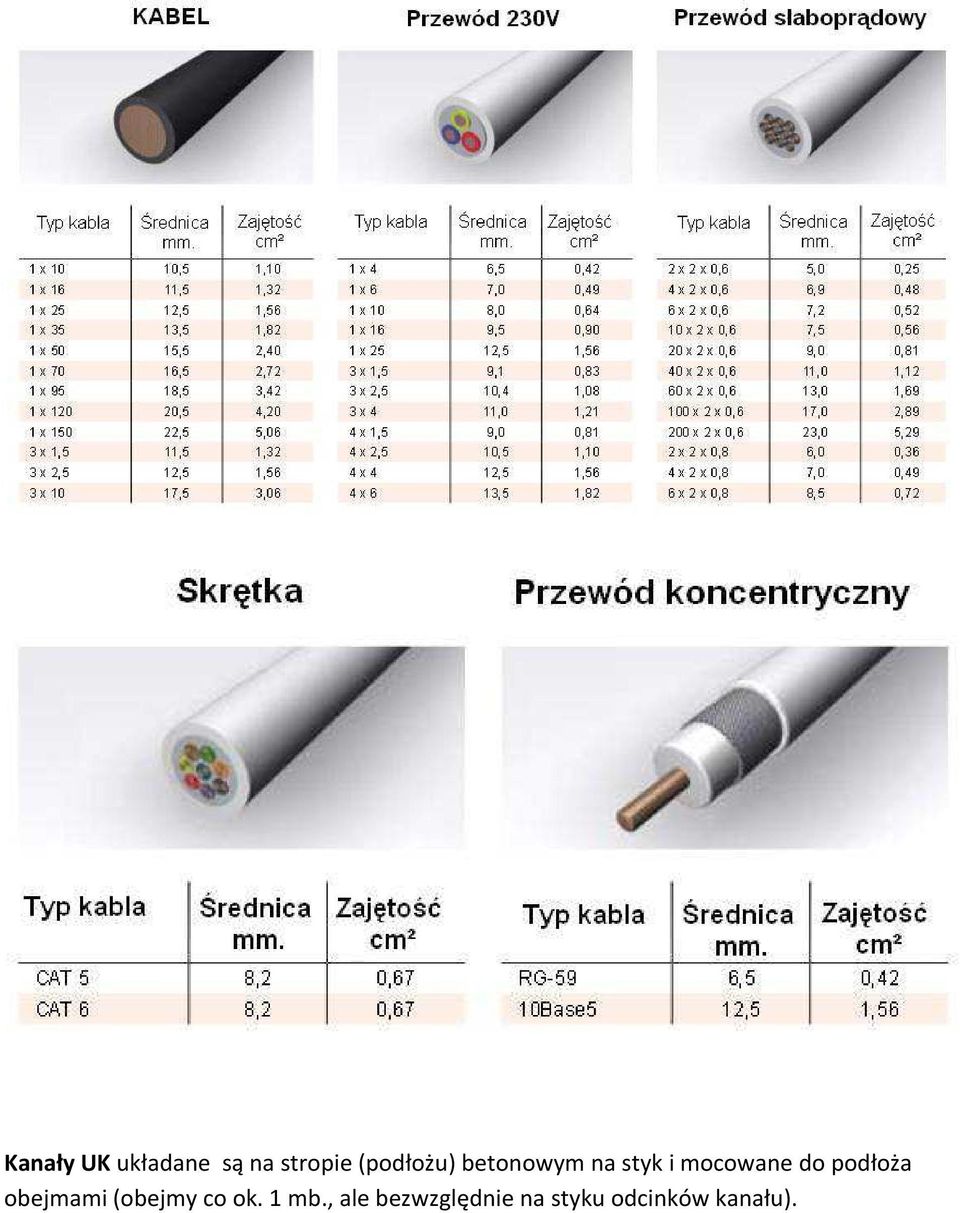

3 Uwaga: należy zostawić w kanale rezerwę miejsca (dla późniejszego dokładania kabelków); przyjmuje się zajętość kanału wynoszącą ok. 50 % (współczynnik zajętości kanału). Praktyka pokazuje także, że trzeba oddzielać w kanale kabelki silno i słaboprądowe. Prowadzi sie je w oddzielnych komorach kanału (podział przegrodami). Zwykle podział ten jest niesymetryczny! Uwaga: wyliczenie objętości (zajętości) przewodów (kabelków) należy przeprowadzać dla każdej komory (ciągu) kanału oddzielnie! Poniżej przykładowe kable i przewody z podanymi średnicami (mm) oraz zajętością przez nie kanału w cm². Podają je również katalogi kabli i przewodów (można korzystać z katalogów producentów).

4 Kanały UK układane są na stropie (podłożu) betonowym na styk i mocowane do podłoża obejmami (obejmy co ok. 1 mb., ale bezwzględnie na styku odcinków kanału).

5 Obliczenie min. wysokości (grubości) wylewki. Informacja ta jest potrzebna głównie do dobrania odpowiednich śrub poziomujących puszki podłogowej. Czyli ustalenia faktycznej grubości warstwy na stropie (styropian + wylewka). Ważna informacja! Aby wylewka położona na kanale nie pękała, minimalna grubość wylewki na samym kanale winna wynosić 40 mm. Z tego wymogu oraz doliczając wysokość danego kanału, oblicza się: minimalne zagłębienie puszek podłogowych UDH wg formuły 40 mm + wysokość danego kanału UK.

6 Poniżej zestawienie dostępnych kanałów UK. Oznaczenie kanału Ilość komór Nr katalogowy UK UK UK UK UK UK UK UK UK UK UK UK UK UK UK UK UK UK Akcesoria kanałów zalewanych UK. 1. Łuk kanału UK. Łuk jest przedłużeniem kanału (musi odwzorowywać dokładnie dany kanał), umożliwiającym wyprowadzenie kabli z podłogi na ścianę (lub odwrotnie). Ewentualnie służy do nawiązania instalacji w podłodze z instalacjami ściennymi (kanały naścienne, podparapetowe lub inne).

7 2. Łączniki kanałów. Do mocowania kanałów do podłoża oraz łączenia odcinków kanałów stosujemy nast. rodzaje łączników: - prosta obejma (kabłąk) UKB - obejma z podkładką od spodu UKS Uwaga: należy pamiętać o uziemieniu kanałów podłogowych UK oraz puszek podłogowych UDH! B. Puszki podłogowe serii UDH. Puszka podłogowa w wylewce, serii UDH (funkcjonuje również w żargonie jako florbox), stanowi poziomowaną ramę z aluminium, z otworem w ramie pod daną pokrywę uchylną.

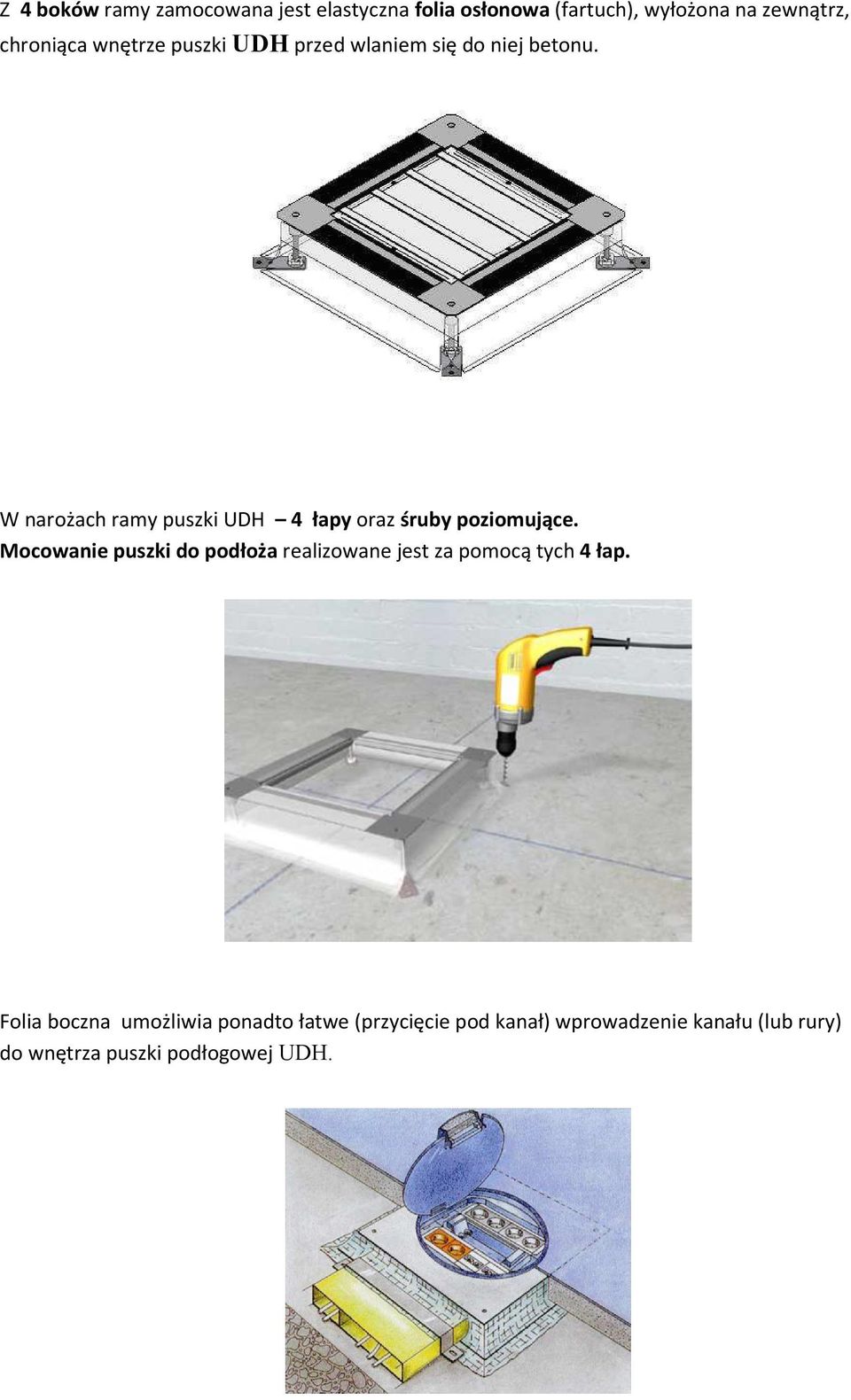

8 Z 4 boków ramy zamocowana jest elastyczna folia osłonowa (fartuch), wyłożona na zewnątrz, chroniąca wnętrze puszki UDH przed wlaniem się do niej betonu. W narożach ramy puszki UDH 4 łapy oraz śruby poziomujące. Mocowanie puszki do podłoża realizowane jest za pomocą tych 4 łap. Folia boczna umożliwia ponadto łatwe (przycięcie pod kanał) wprowadzenie kanału (lub rury) do wnętrza puszki podłogowej UDH.

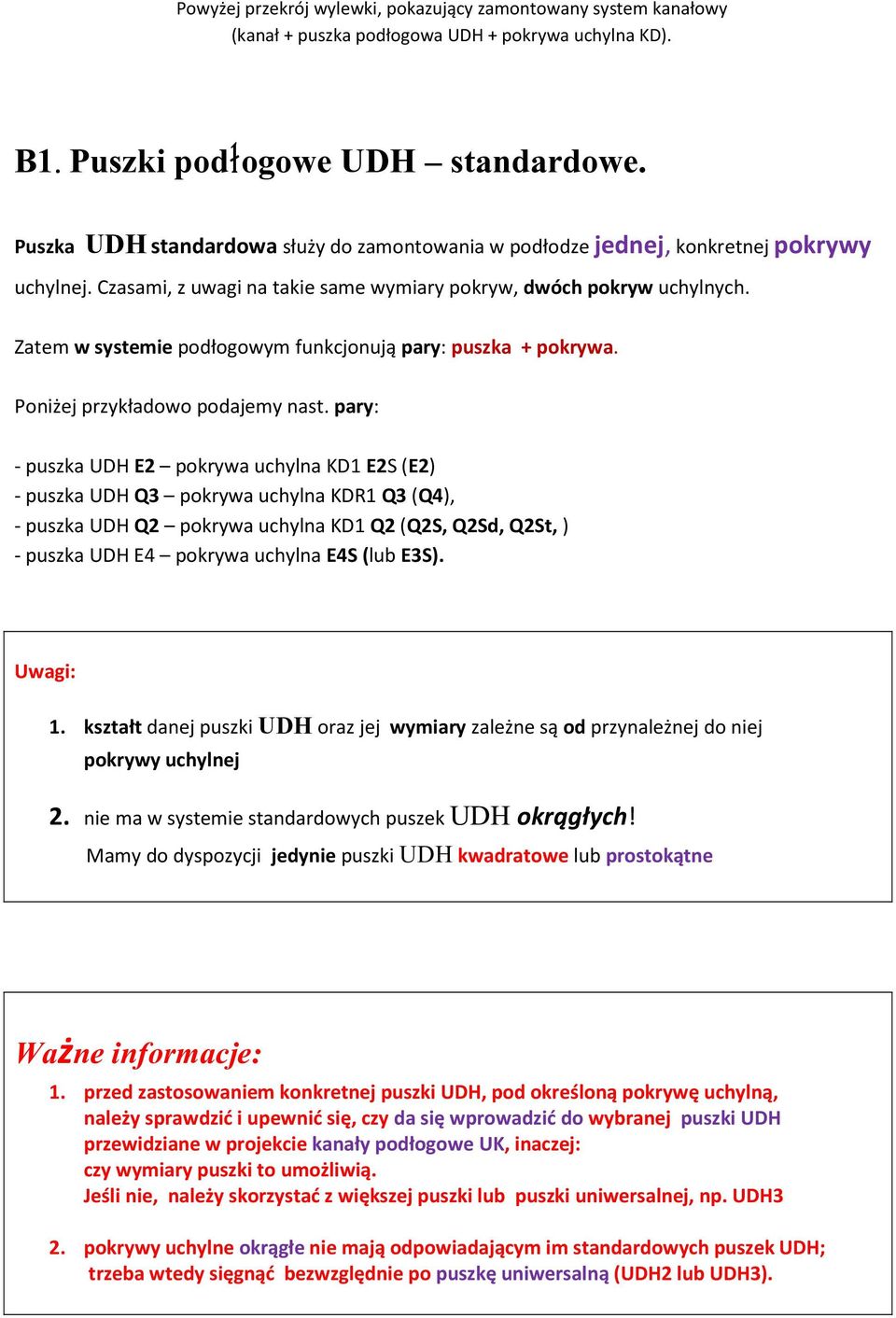

9 Powyżej przekrój wylewki, pokazujący zamontowany system kanałowy (kanał + puszka podłogowa UDH + pokrywa uchylna KD). B1. Puszki podłogowe UDH standardowe. Puszka UDH standardowa służy do zamontowania w podłodze jednej, konkretnej pokrywy uchylnej. Czasami, z uwagi na takie same wymiary pokryw, dwóch pokryw uchylnych. Zatem w systemie podłogowym funkcjonują pary: puszka + pokrywa. Poniżej przykładowo podajemy nast. pary: - puszka UDH E2 pokrywa uchylna KD1 E2S (E2) - puszka UDH Q3 pokrywa uchylna KDR1 Q3 (Q4), - puszka UDH Q2 pokrywa uchylna KD1 Q2 (Q2S, Q2Sd, Q2St, ) - puszka UDH E4 pokrywa uchylna E4S (lub E3S). Uwagi: 1. kształt danej puszki UDH oraz jej wymiary zależne są od przynależnej do niej pokrywy uchylnej 2. nie ma w systemie standardowych puszek UDH okrągłych! Mamy do dyspozycji jedynie puszki UDH kwadratowe lub prostokątne Ważne informacje: 1. przed zastosowaniem konkretnej puszki UDH, pod określoną pokrywę uchylną, należy sprawdzić i upewnić się, czy da się wprowadzić do wybranej puszki UDH przewidziane w projekcie kanały podłogowe UK, inaczej: czy wymiary puszki to umożliwią. Jeśli nie, należy skorzystać z większej puszki lub puszki uniwersalnej, np. UDH3 2. pokrywy uchylne okrągłe nie mają odpowiadającym im standardowych puszek UDH; trzeba wtedy sięgnąć bezwzględnie po puszkę uniwersalną (UDH2 lub UDH3).

10 Poniżej zestawienie standardowych puszek UDH. Typ model puszki UDH E2-510 UDH Q2-512 UDH E4-513 UDH Q3-514 Wymiary zewn. ramy (mm) Zalecane wycięcie w istniejącej wylewce (mm) Nr katalog. dla podstawowego wykonania Min. zagłębienie w wylewce Typ odpowiadającej pokrywy uchylnej Otwór w puszce podłogowej pod pokrywę (mm) 257 x x mm KD E2S x x x mm KD Q2 562 KD Q2S x x mm KD E4S- 538 KD E3S x x mm KD Q3 593 KD Q x x x 294 B2. Puszki podłogowe UDH uniwersalne. Puszki UDH uniwersalne służą do zamontowania w podłodze kilku (nawet kilkunastu) pokryw uchylnych. Poza tym umożliwiają zamontowanie w podłodze pokryw uchylnych okrągłych. Ważna informacja! Każda puszka UDH uniwersalna musi dodatkowo posiadać odpowiednią (dobraną do konkretnej pokrywy uchylnej) ramę montażową UDM... (bez tej ramy puszka uniwersalna jest praktycznie bezużyteczna). Dlatego w systemie funkcjonują pary: puszka UDH uniwersalna (np. UDH3) + rama montażowa (np. UDM3...).

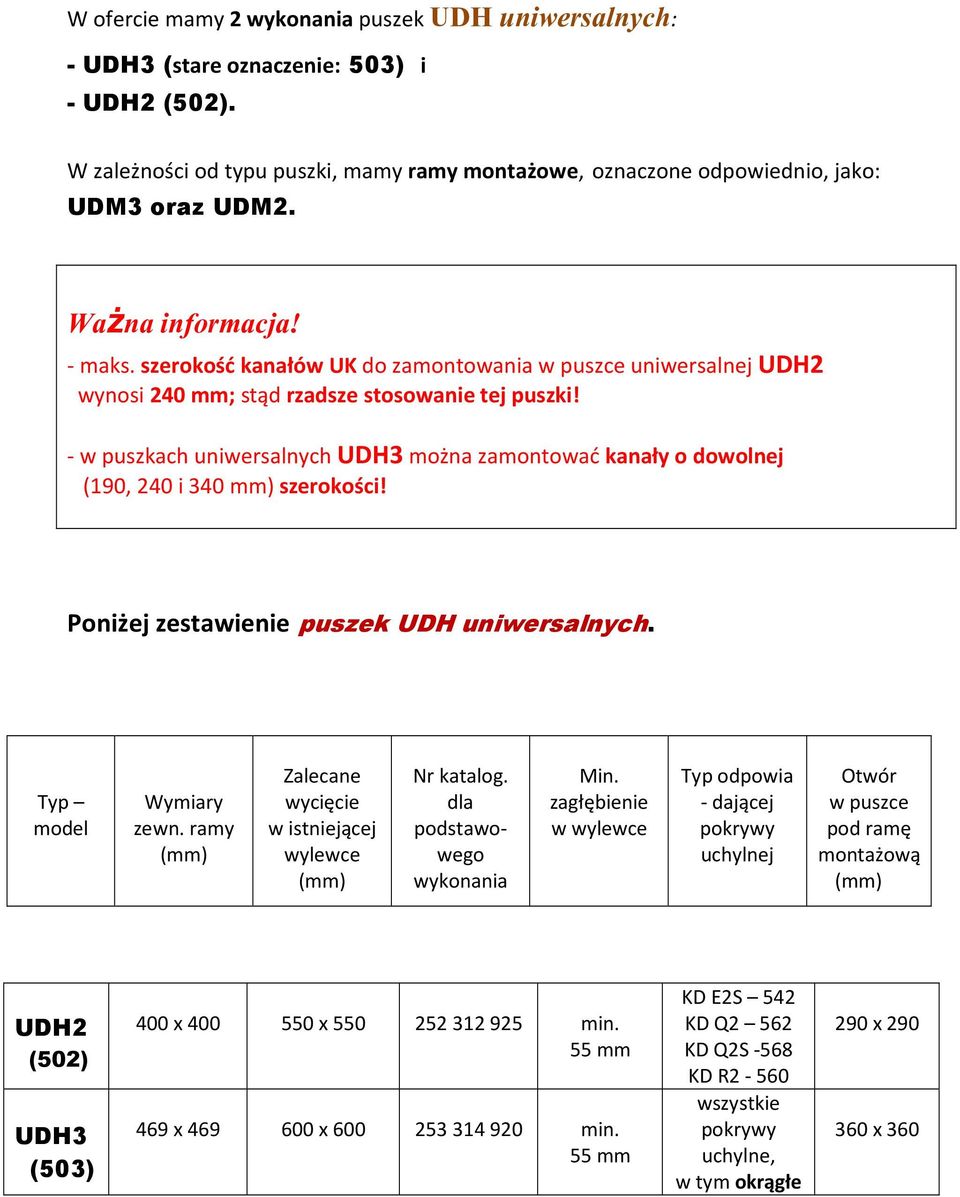

11 W ofercie mamy 2 wykonania puszek UDH uniwersalnych: - UDH3 (stare oznaczenie: 503) i - UDH2 (502). W zależności od typu puszki, mamy ramy montażowe, oznaczone odpowiednio, jako: UDM3 oraz UDM2. Ważna informacja! - maks. szerokość kanałów UK do zamontowania w puszce uniwersalnej UDH2 wynosi 240 mm; stąd rzadsze stosowanie tej puszki! - w puszkach uniwersalnych UDH3 można zamontować kanały o dowolnej (190, 240 i 340 mm) szerokości! Poniżej zestawienie puszek UDH uniwersalnych. Typ model Wymiary zewn. ramy (mm) Zalecane wycięcie w istniejącej wylewce (mm) Nr katalog. dla podstawowego wykonania Min. zagłębienie w wylewce Typ odpowia - dającej pokrywy uchylnej Otwór w puszce pod ramę montażową (mm) UDH2 (502) UDH3 (503) 400 x x min. 55 mm 469 x x min. 55 mm KD E2S 542 KD Q2 562 KD Q2S -568 KD R2-560 wszystkie pokrywy uchylne, w tym okrągłe 290 x x 360

12 Poniżej informacje dot. stosowanych ram montażowych, do puszek UDH uniwersalnych. Ramy montażowe UDM2, do puszki uniwersalnej UDH2. Ramy wykonane z grubej (4 mm) blachy stalowej, ocynkowanej. Wymiary zewn. ram: 290 x 290 mm. UDM2BL UDM2E2 UDM2R2 UDM2Q2 290 x 290 z blachy stalowej ocynk 4 mm ślepa KD E2S 542 KD R2 560 KD Q2-562 KD Q2S-568 KD Q2Sd KD Q2St pełna 147 x 247 Ø x x 228 Ramy montażowe UDM3, do puszki uniwersalnej UDH3. Ramy wykonane z grubej (4 mm) blachy stalowej, ocynkowanej. Wymiary zewn. ram: 360 x 360 mm. 1. rama montażowa UDM3 BL ślepa (pełna), nr katalog , 2. rama montażowa UDM3 GBZ, otwór pod puszki napodłogowe GBZ; wymiary otworu w ramie : ø 50, nr katalog ,

13 3. rama montażowa UDM3 E2, z otworem pod pokrywę uchylną KD1 E2S 542; wymiary otworu w ramie: 147 x 247 mm, nr katalog rama montażowa UDM3 R2, otwór pod okrągłą pokrywę KD1 R2 560; wymiary otworu w ramie: ø 242, nr katalog rama montażowa UDM3 Q2, otwór pod 2 pokrywy: KD1 Q2 562 i KD1 Q2S 568 (Q2Sd 568 i Q2St - 569); wymiary otworu w ramie: 228 x 228 mm, nr katalog ,

14 5. rama montażowa UDM3 R3, otwór pod okrągłą pokrywę uchylną KDR1 R3 590; wymiary otworu w pokrywie: ø 306, nr katalog rama montażowa UDM3 Q3/Q4, otwór pod pokrywy uchylne: KD1 Q4 594 i KDR1 Q3 593; wymiary otworu w ramie: 294 x 294 mm, nr katalog

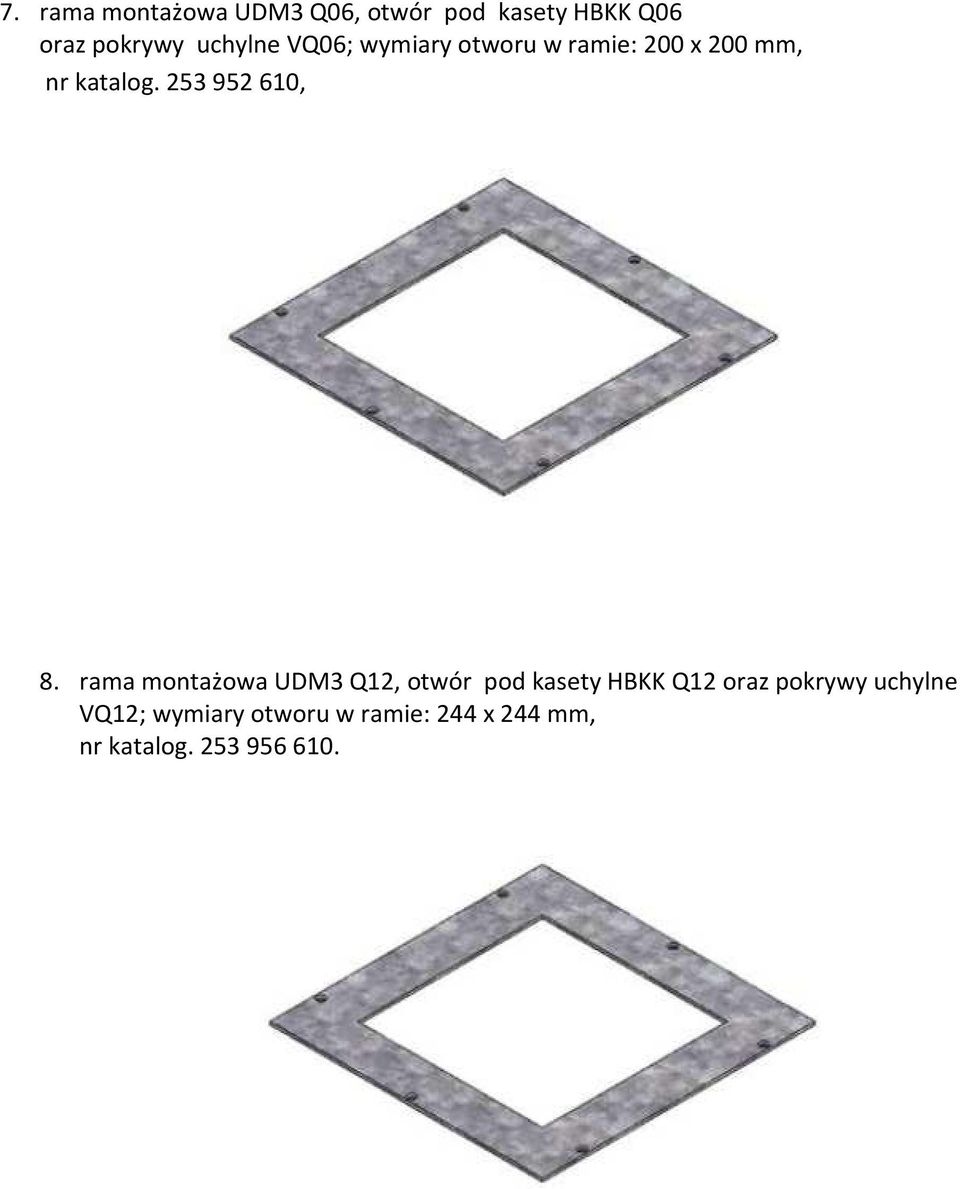

15 7. rama montażowa UDM3 Q06, otwór pod kasety HBKK Q06 oraz pokrywy uchylne VQ06; wymiary otworu w ramie: 200 x 200 mm, nr katalog , 8. rama montażowa UDM3 Q12, otwór pod kasety HBKK Q12 oraz pokrywy uchylne VQ12; wymiary otworu w ramie: 244 x 244 mm, nr katalog

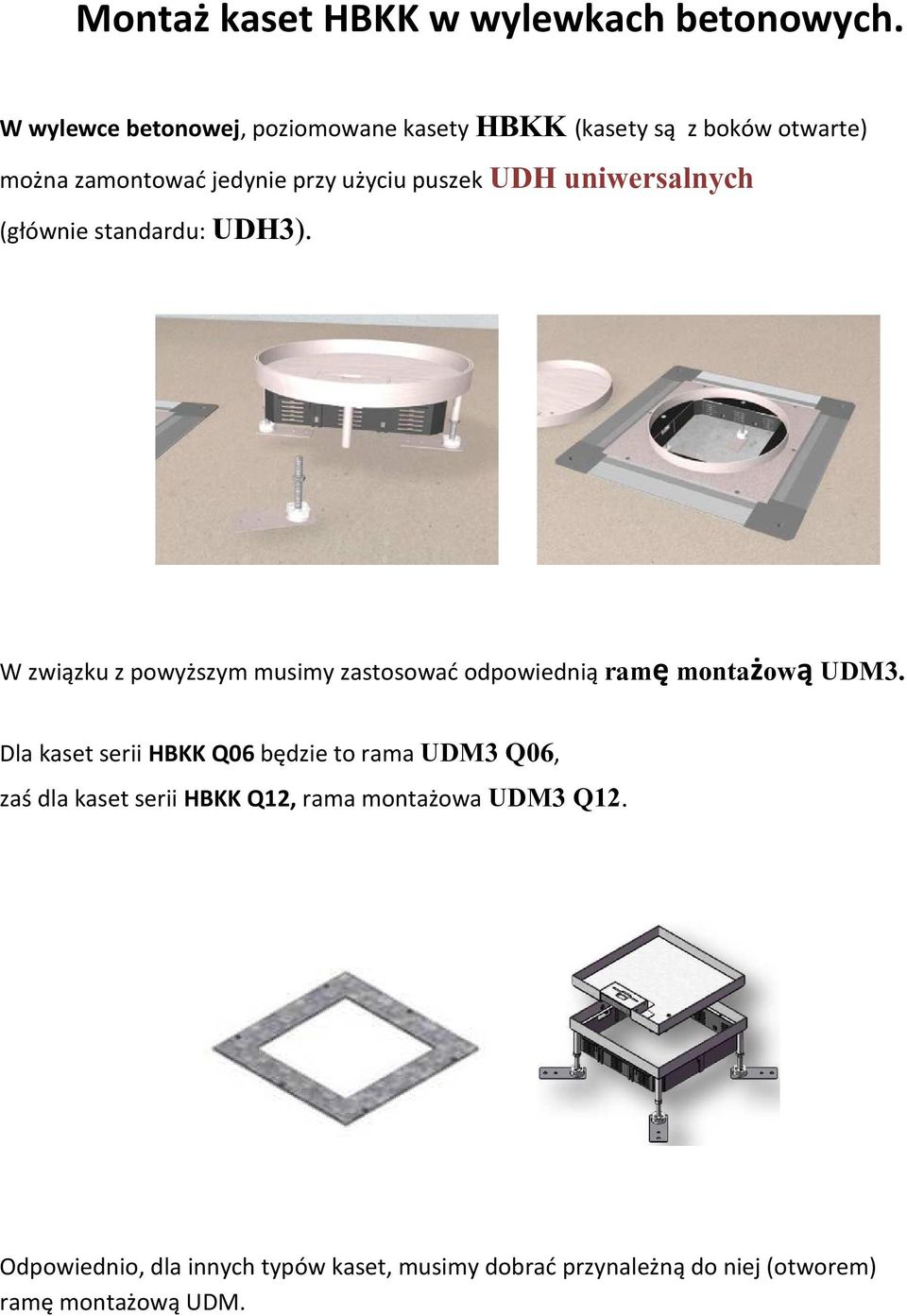

16 Montaż kaset HBKK w wylewkach betonowych. W wylewce betonowej, poziomowane kasety HBKK (kasety są z boków otwarte) można zamontować jedynie przy użyciu puszek UDH uniwersalnych (głównie standardu: UDH3). W związku z powyższym musimy zastosować odpowiednią ramę montażową UDM3. Dla kaset serii HBKK Q06 będzie to rama UDM3 Q06, zaś dla kaset serii HBKK Q12, rama montażowa UDM3 Q12. Odpowiednio, dla innych typów kaset, musimy dobrać przynależną do niej (otworem) ramę montażową UDM.
