1 PROGRAM FUNKCJONALNO-UśYTKOWY Załącznik Nr A do SIWZ Nazwa zamówienia: Zaprojektowanie i wykonanie robót budowlanych dla realizacji inwestycji pn.: Przebudowa kompleksu sportowego przy Zespole Szkół Nr 1 w Płońsku. Kod Wspólnego Słownika Zamówień CPV usługi inŝynieryjne w zakresie projektowania oraz roboty budowlane w zakresie budowy boisk sportowych. Nazwy i kody grup, klas i kategorii w zaleŝności od zakresu robot budowlanych: Wspólny Słownik Zamówień (CPV): Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Roboty budowlane w zakresie budowy obiektów sportowych Roboty budowlane związane z wielofunkcyjnymi obiektami sportowymi Roboty inŝynieryjne i budowlane Roboty odwadniające Roboty w zakresie nawierzchni dróg Roboty budowlane w zakresie układania chodników i asfaltowania Roboty instalacyjne elektryczne Instalowanie urządzeń oświetlenia zewnętrznego Wznoszenie ogrodzeń Adres obiektu budowlanego: Kompleks sportowy przy Zespole Szkół Nr 1 w Płońsku, ul. Sienkiewicza 8, Płońsk. Nazwa zamawiającego: Powiat Płoński z siedzibą przy ul. Płockiej 39, Płońsk. 1

2 Autor programu funkcjonalno-uŝytkowego: Kulesza Adam 2

3 Spis zawartości programu funkcjonalno-uŝytkowego: I. Opis ogólny przedmiotu zamówienia; II. Charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych; III. Stan istniejący; IV. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia; Odwodnienie liniowe; Podbudowa pod nawierzchnie sportowe; Nawierzchnie sportowe; WyposaŜenie boisk w sprzęt sportowy; Piłkochwyt; Zagospodarowanie terenu; Oświetlenie terenu. V. Część informacyjna. 3

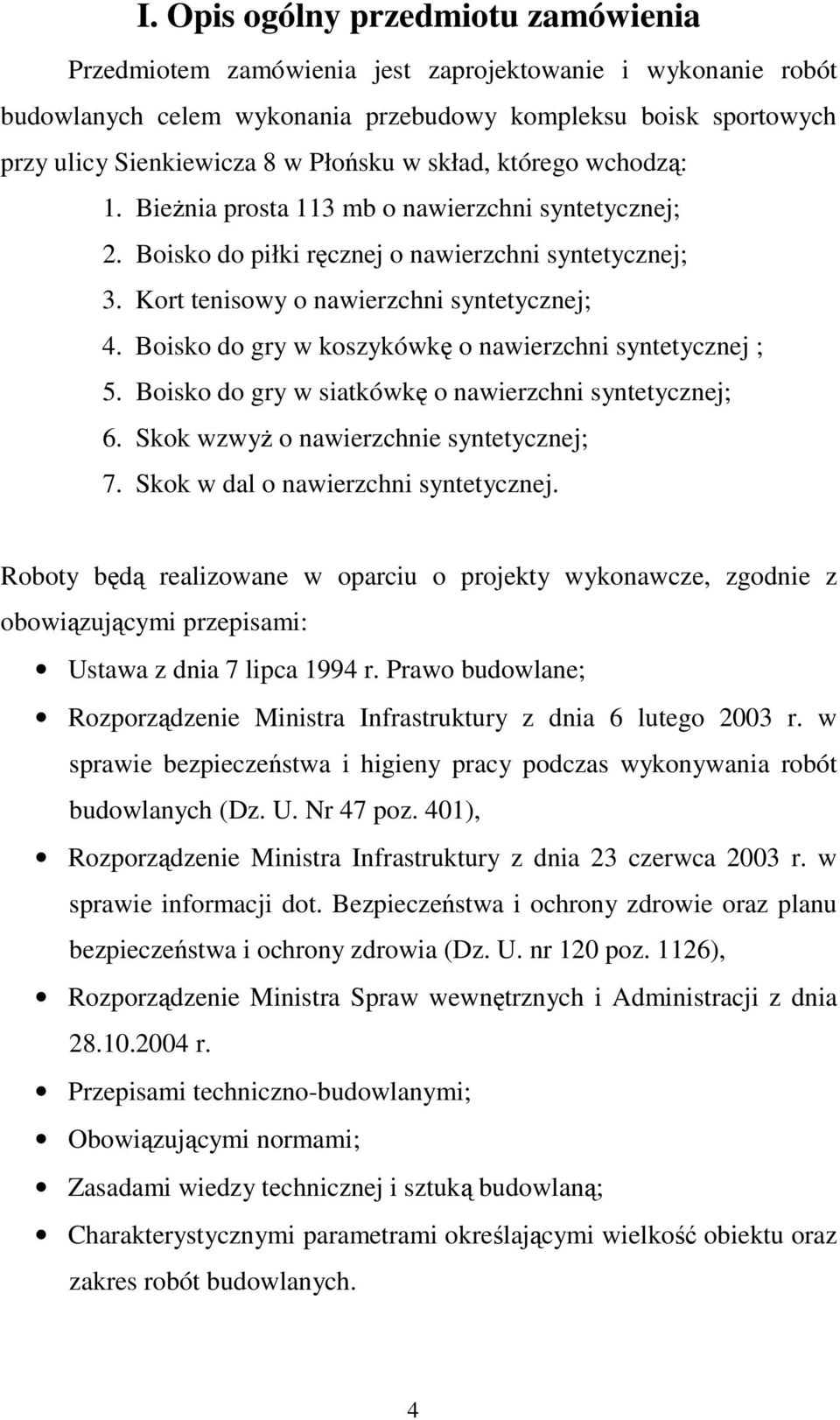

4 I. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest zaprojektowanie i wykonanie robót budowlanych celem wykonania przebudowy kompleksu boisk sportowych przy ulicy Sienkiewicza 8 w Płońsku w skład, którego wchodzą: 1. BieŜnia prosta 113 mb o nawierzchni syntetycznej; 2. Boisko do piłki ręcznej o nawierzchni syntetycznej; 3. Kort tenisowy o nawierzchni syntetycznej; 4. Boisko do gry w koszykówkę o nawierzchni syntetycznej ; 5. Boisko do gry w siatkówkę o nawierzchni syntetycznej; 6. Skok wzwyŝ o nawierzchnie syntetycznej; 7. Skok w dal o nawierzchni syntetycznej. Roboty będą realizowane w oparciu o projekty wykonawcze, zgodnie z obowiązującymi przepisami: Ustawa z dnia 7 lipca 1994 r. Prawo budowlane; Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401), Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dot. Bezpieczeństwa i ochrony zdrowie oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120 poz. 1126), Rozporządzenie Ministra Spraw wewnętrznych i Administracji z dnia r. Przepisami techniczno-budowlanymi; Obowiązującymi normami; Zasadami wiedzy technicznej i sztuką budowlaną; Charakterystycznymi parametrami określającymi wielkość obiektu oraz zakres robót budowlanych. 4

5 II. Charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych Wykonawca będzie zobowiązany opracować dokumentację projektową, uzyskać wymagane przepisami uzgodnienia i pozwolenia w imieniu Inwestora, wykonać na jej podstawie roboty budowlane oraz przygotować dokumenty związane z przekazaniem boisk w uŝytkowanie. Zakres robót budowlanych obejmuje wykonanie: - boisk sportowych (4 szt.) z nawierzchnią syntetyczną wraz z bieŝnią, - rozbiegu do skoku wzwyŝ oraz skoku w dal, - koryt pod boiska, - podbudowy boisk wraz z systemem odprowadzeniem wód opadowych, - ogrodzenia terenu boisk, - oświetlenie terenu, - chodników i opaski wokół boiska, - zakup i montaŝ wyposaŝenia, - zagospodarowanie terenu wraz z wycinką drzew. Charakterystyczne parametry określające wielkość obiektu: Boiska - ~ 2520m 2 BieŜnia - 113mb x 6,15m (5 torów = 694,95m 2 ) Skok w dal - ~ 33m 2 Skok wzwyŝ - ~ 700m 2 Ogrodzenie ocynkowane o wys. 4 m (piłkochwyt) - ~280mb Utwardzenie terenu z kostki betonowej gr. 6cm - ~ 980m 2 Trawniki i zieleńce - ~ 1340m 2 5

6 III. Stan istniejący Teren lokalizacji kompleksu boisk o sztucznej nawierzchni jest połoŝony we wschodniej części miasta, przy ul. Sienkiewicza 8. Na terenie kompleksu szkolnego znajdują się boiska asfaltowe, bieŝnia asfaltowa oraz rozbieg do skoku wzwyŝ i w dal równieŝ z asfaltu. Teren działki jest płaski. PodłoŜe składa się z gruntów nasypowych do głębokości 0,76 1,22 m, poniŝej piaski zaglinione. Teren uzbrojony w sieć wodociągową, kanalizacyjną, centralnego ogrzewania, elektryczną i telefoniczną. 6

7 IV. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Wymagania ogólne Zamawiającego obejmują następujące elementy: - opracowanie dokumentacji projektowej wraz z przeniesieniem praw autorskich na Inwestora; - wycinki drzew; - roboty rozbiórkowe; - wykonanie koryt pod boiska; - przygotowanie podbudowy wraz z odprowadzeniem wód opadowych i obrzeŝem krawęŝnikowym; - dostarczenie i ułoŝenie nawierzchni sportowej syntetycznej; - wykonanie ogrodzenia boisk (piłkochwytów); - oświetlenie terenu; - utwardzenie terenu; - wyposaŝenie boisk w sprzęt sportowy; - zagospodarowanie terenu; - oświetlenie terenu. Przed przystąpieniem do wykonania zamówienia wykonawca będzie zobowiązany przeprowadzić inwentaryzację przyszłego terenu budowy celem zabezpieczenia osnowy geodezyjnej, ustalenia przebiegu kolizyjnych elementów sieci i instalacji elektrycznych, elektroenergetycznych, sanitarnych, wszystkich istotnych elementów zieleni podlegających ochronie, elementów małej architektury, stanu istniejącego boiska i dojść do niego, oraz innych istotnych elementów zagospodarowania terenu budowy, a w szczególności: - teren ogrodzić i oznakować zgodnie z wymogami BHP, - dokonać pomiarów terenu i oznakować granice boisk, - wskazać drzewa wymagające przesadzenia lub wycince, - dostarczyć sprzęt i maszyny niezbędne do wykonywania prac budowlanych, 7

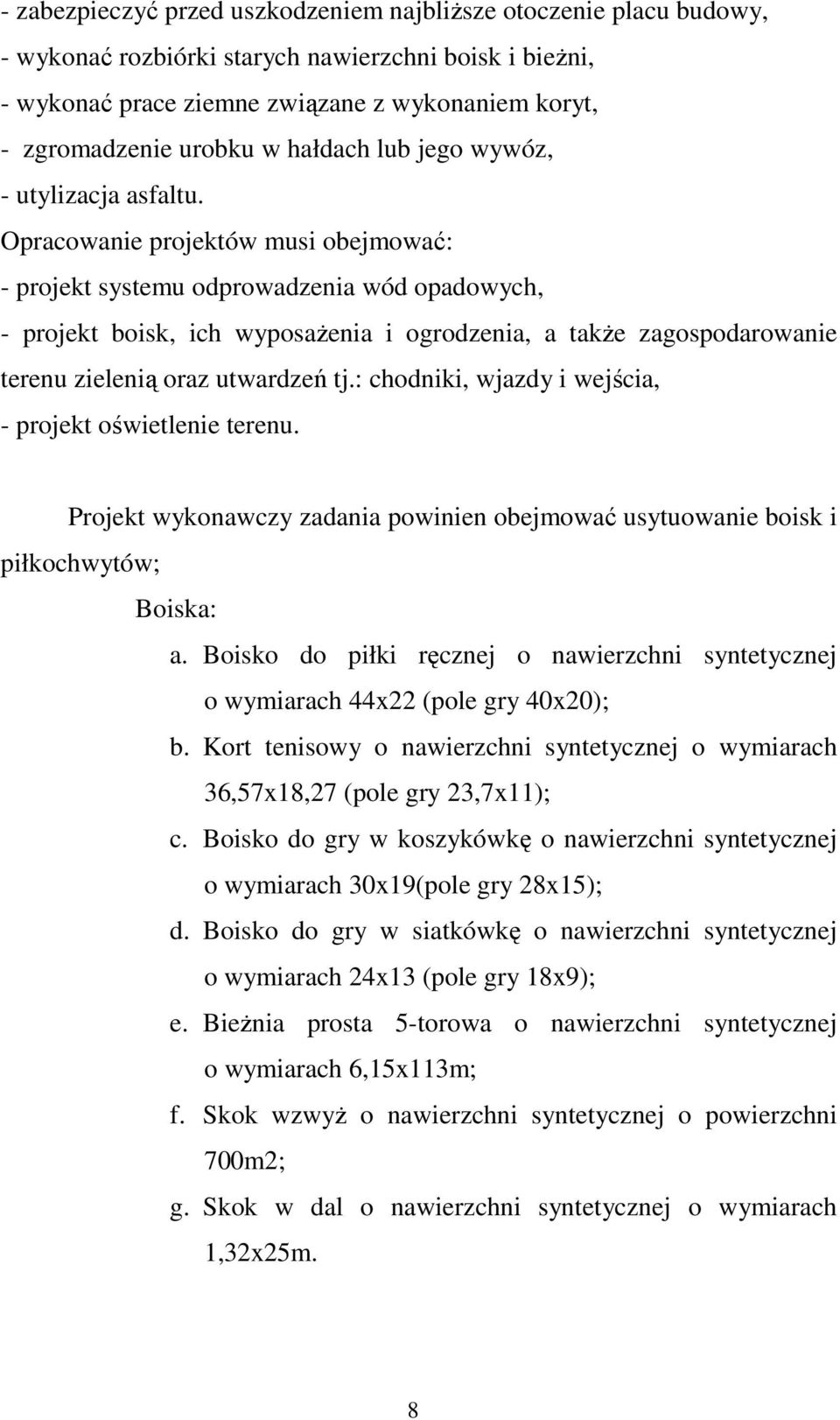

8 - zabezpieczyć przed uszkodzeniem najbliŝsze otoczenie placu budowy, - wykonać rozbiórki starych nawierzchni boisk i bieŝni, - wykonać prace ziemne związane z wykonaniem koryt, - zgromadzenie urobku w hałdach lub jego wywóz, - utylizacja asfaltu. Opracowanie projektów musi obejmować: - projekt systemu odprowadzenia wód opadowych, - projekt boisk, ich wyposaŝenia i ogrodzenia, a takŝe zagospodarowanie terenu zielenią oraz utwardzeń tj.: chodniki, wjazdy i wejścia, - projekt oświetlenie terenu. Projekt wykonawczy zadania powinien obejmować usytuowanie boisk i piłkochwytów; Boiska: a. Boisko do piłki ręcznej o nawierzchni syntetycznej o wymiarach 44x22 (pole gry 40x20); b. Kort tenisowy o nawierzchni syntetycznej o wymiarach 36,57x18,27 (pole gry 23,7x11); c. Boisko do gry w koszykówkę o nawierzchni syntetycznej o wymiarach 30x19(pole gry 28x15); d. Boisko do gry w siatkówkę o nawierzchni syntetycznej o wymiarach 24x13 (pole gry 18x9); e. BieŜnia prosta 5-torowa o nawierzchni syntetycznej o wymiarach 6,15x113m; f. Skok wzwyŝ o nawierzchni syntetycznej o powierzchni 700m2; g. Skok w dal o nawierzchni syntetycznej o wymiarach 1,32x25m. 8

9 Opis przyjętych rozwiązań technicznych i materiałowych a. Odwodnienie liniowe i włączenie go do istniejącej kanalizacji deszczowej lub budowa studni chłonnych; b. WyposaŜenie boisk; c. Projekt piłkochwytu; d. Zagospodarowanie terenu; e. Oświetlenie terenu. Wykonanie odwodnienia liniowego NaleŜy wykonać odwodnienie liniowe wzdłuŝ boków płyty boisk i bieŝni, w stronę którego występuje pochylenie terenu. NaleŜy wykonać odwodnienie np. liniowe ACO GALA oraz niezbędną ilością studni. Koryta o minimalnej szerokości 250mm powinny posiadać spadek w dnie oraz ruszt w klasie obciąŝenia min. A15. Dopuszcza się włączenie odpływu wód opadowych do istniejącej na terenie działki szkolnej kanalizacji deszczowej po uprzednim uzyskaniu pozwolenia na wcinkę do istniejącej studni od organu do tego uprawnionego. Wykonanie odwodnienia musi przewidywać wszelkie niezbędne prace przygotowawcze. Przygotowanie podbudowy pod instalacje nowej nawierzchni sportowej W ramach prac objętych zamówieniem naleŝy wykonać podbudowę z kruszywa pod nawierzchnie boisk oraz obrzeŝa betonowe na ławie betonowej z oporem: - przygotować podbudowę z kruszywa. Podbudowa pod nawierzchnię obiektów powinna uwzględniać lokalne warunki glebowe i posiadać następujący przekrój minimalny: - warstwa odsączająca z piasku min. o gr. 10cm, - warstwa konstrukcyjna z kruszywa kamiennego o frakcji 31,5-63mm min. o gr. 10cm, 9

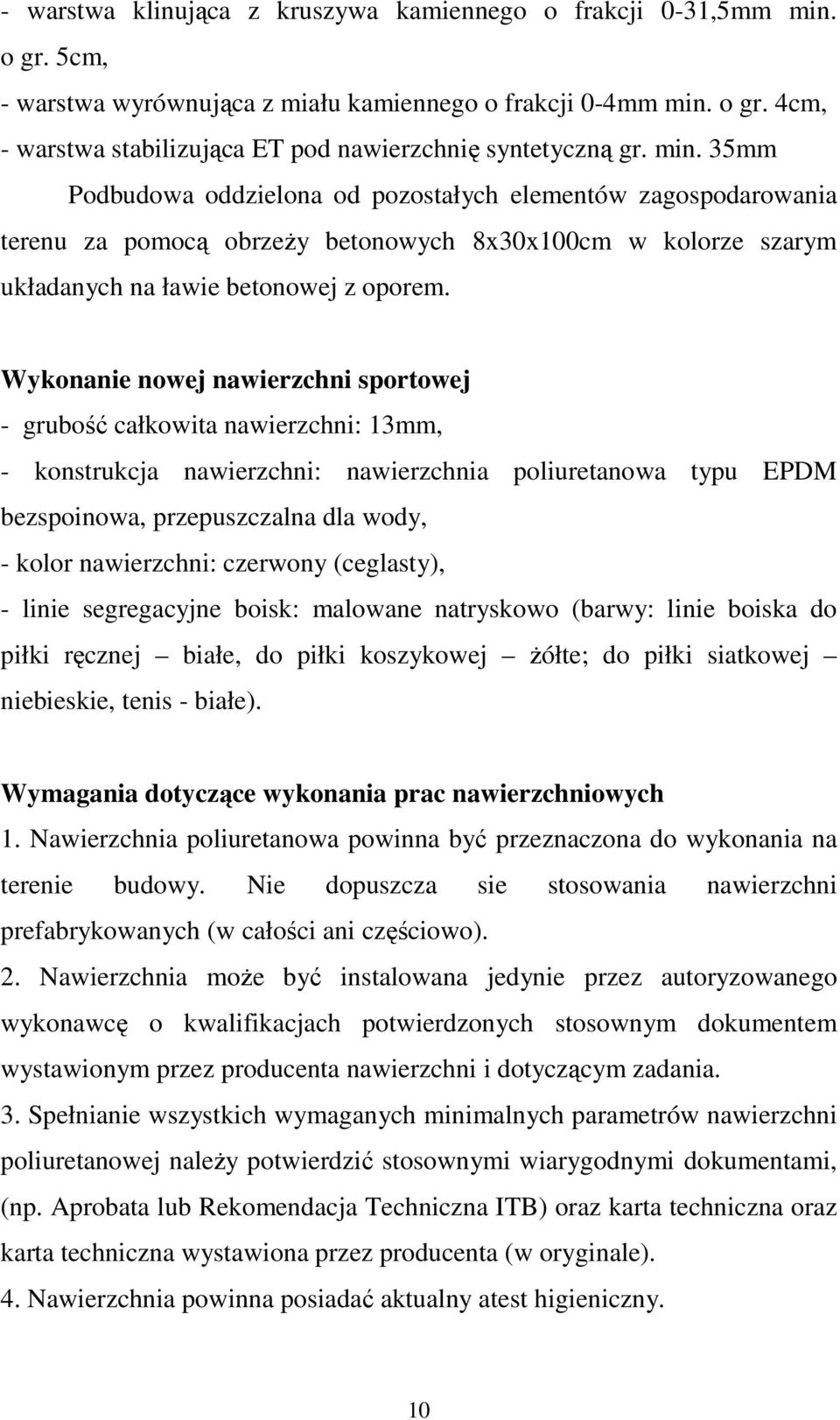

10 - warstwa klinująca z kruszywa kamiennego o frakcji 0-31,5mm min. o gr. 5cm, - warstwa wyrównująca z miału kamiennego o frakcji 0-4mm min. o gr. 4cm, - warstwa stabilizująca ET pod nawierzchnię syntetyczną gr. min. 35mm Podbudowa oddzielona od pozostałych elementów zagospodarowania terenu za pomocą obrzeŝy betonowych 8x30x100cm w kolorze szarym układanych na ławie betonowej z oporem. Wykonanie nowej nawierzchni sportowej - grubość całkowita nawierzchni: 13mm, - konstrukcja nawierzchni: nawierzchnia poliuretanowa typu EPDM bezspoinowa, przepuszczalna dla wody, - kolor nawierzchni: czerwony (ceglasty), - linie segregacyjne boisk: malowane natryskowo (barwy: linie boiska do piłki ręcznej białe, do piłki koszykowej Ŝółte; do piłki siatkowej niebieskie, tenis - białe). Wymagania dotyczące wykonania prac nawierzchniowych 1. Nawierzchnia poliuretanowa powinna być przeznaczona do wykonania na terenie budowy. Nie dopuszcza sie stosowania nawierzchni prefabrykowanych (w całości ani częściowo). 2. Nawierzchnia moŝe być instalowana jedynie przez autoryzowanego wykonawcę o kwalifikacjach potwierdzonych stosownym dokumentem wystawionym przez producenta nawierzchni i dotyczącym zadania. 3. Spełnianie wszystkich wymaganych minimalnych parametrów nawierzchni poliuretanowej naleŝy potwierdzić stosownymi wiarygodnymi dokumentami, (np. Aprobata lub Rekomendacja Techniczna ITB) oraz karta techniczna oraz karta techniczna wystawiona przez producenta (w oryginale). 4. Nawierzchnia powinna posiadać aktualny atest higieniczny. 10

11 5. Wykonawca powinien wykazać sie doświadczeniem obejmującym wykonanie w okresie ostatnich trzech lat minimum pięciu obiektów w powyŝszej technologii w ilości nie mniejszej niŝ projektowana. 6. Dla moŝliwości weryfikacji oferowanej nawierzchni naleŝy przedstawić jej próbkę z metryką producenta o minimalnych wymiarach 10x10cm. WyposaŜenie boiska w sprzęt sportowy Dostawa i montaŝ nowego sprzętu obejmuje: Boisko do piłki ręcznej - 2 bramki aluminiowe o wymiarach 3,00 x 2,00 m + siatki Kort tenisowy 2 słupki aluminiowe wraz z siatką i obciąŝnikiem (+ słupki do singla) Boisko do gry koszykówkę - 4 słupy z tablicami, obręczami, siatkami. Słupy stalowe ocynkowane, mocowane na stałe o wysięgu 1,60 m, obręcze uchylne, siateczki do obręczy, tablice o wymiarach 1,80 x 1,05 m. Boisko do gry w siatkówkę 2 słupki aluminiowe regulowane wraz z siatka, antenkami i stanowiskiem sędziowskim BieŜnia prosta 5-torowa 5 szt. starterów (pozycji startowych) Skok wzwyŝ zestaw do skoków wzwyŝ wraz z materacami Skok w dal belka odbicia wraz z plasteliną Sprzęt sportowy montować w tulejach montaŝowych wg instrukcji producenta sprzętu. Wszystkie urządzenia powinny posiadać certyfikaty, atesty i świadectwa dotyczące jakości i moŝliwości zastosowania na boiskach szkolnych. Z uwagi na bezpieczeństwo uŝytkowników wyposaŝenie powinno być dostarczone i zamontowane przez wyspecjalizowaną firmę. 11

12 Wykonanie ogrodzenia wys. 4m (piłkochwyty) NaleŜy wykonać piłkochwyt z trzech stron kompleksu boisk. Wysokość piłkochwytu 4 m. Konstrukcja na słupach stalowych ocynkowanych min. 70x70x5mm mocowanych w fundamentach o głębokości posadowienia min. 120cm o wym. 80x80cm. Rozstaw słupków 300cm. Wypełnione siatka polipropylenową bezwęzłową koloru zielonego. Przy wyborze rozwiązania naleŝy przestrzegać prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczną. Ogrodzenie musi spełniać warunki bezpieczeństwa. Zagospodarowanie terenu wzdłuŝ boiska od strony dojścia zaprojektować chodniki z kostki brukowej /gr. 6 cm/ na podsypce piaskowo - cementowej z wypełnieniem spoin piaskiem, wraz z obrzeŝem (podbudowa kruszywo mm gr. 15cm), dookoła boiska zaprojektować opaskę z kostki brukowej /gr. 6 cm/ o szerokości min. 0,5m na podsypce piaskowo - cementowej z wypełnieniem spoin piaskiem, wraz z obrzeŝem(podbudowa kruszywo mm gr. 15cm), teren poza boiskami i utwardzeniami zagospodarować naturalną nawierzchnią trawiastą /do granicy ogrodzenia oddzielającego boiska i bieŝnię od pozostałego terenu szkoły/. Teren utwardzony wyposaŝyć w ławki i śmietniczki. Szczegółowy zakres zagospodarowania terenu naleŝy ustalić z Inwestorem i UŜytkownikiem na etapie sporządzania projektu wykonawczego. Oświetlenie terenu Zasilanie oświetlenia terenu naleŝy wykonać z istniejącej tablicy głównej znajdującej się w budynku szkoły przy czym załączanie powinno odbywać się z nowej tablicy oświetleniowej wykonanej z tworzywa 12

13 termoutwardzalnego. Z tablicy tej będzie zasilane i sterowane oświetlenie. Linie zasilania oświetlenia naleŝy wykonać kablem min. YKY 5x10mm2. Kable naleŝy układać w wykopie 0,6m na podsypce 0,1 m z piasku. Kabel naleŝy przysypać warstwą piasku 0,1m i oznaczyć folią. Resztę wykopu naleŝy zabezpieczyć gruntem rodzimym. Do oświetlenia naleŝy uŝyć masztów oświetleniowych 6m z oprawami meta halogenowymi o mocy min. 400W. Instalację do opraw oświetleniowych wykonać przewodem YDY 3 x 2,5 mm2 / 750 V. Parametry natęŝenia światła, ilość i miejsce rozmieszczenia słupów oświetleniowych naleŝy ustalić z Inwestorem i UŜytkownikiem na etapie sporządzania projektu wykonawczego. 13

14 V. Część informacyjna Przepisy prawne związane z przygotowaniem dokumentacji projektowej i wykonaniem robot budowlanych: - ustawa Prawo zamówień publicznych ( Dz.U. z 2007 r., Nr223, poz. 1655), - ustawa Prawo budowlane (Dz.U. Dz 2006 r., Nr156, poz ze zm.), - ustawa o samorządach zawodowych architektów, inŝynierów budownictwa oraz urbanistów (Dz.U. Dz 2001 r., Nr 5, poz.42 ze zm.), - rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno- uŝytkowego (Dz.U. Dz 2004 r., Nr 202, poz.2072 ze zm.). - Polska Norma Sporządził: Kulesza Adam Załączniki do programu funkcjonalno - uŝytkowego: Mapa zagospodarowania terenu 14
