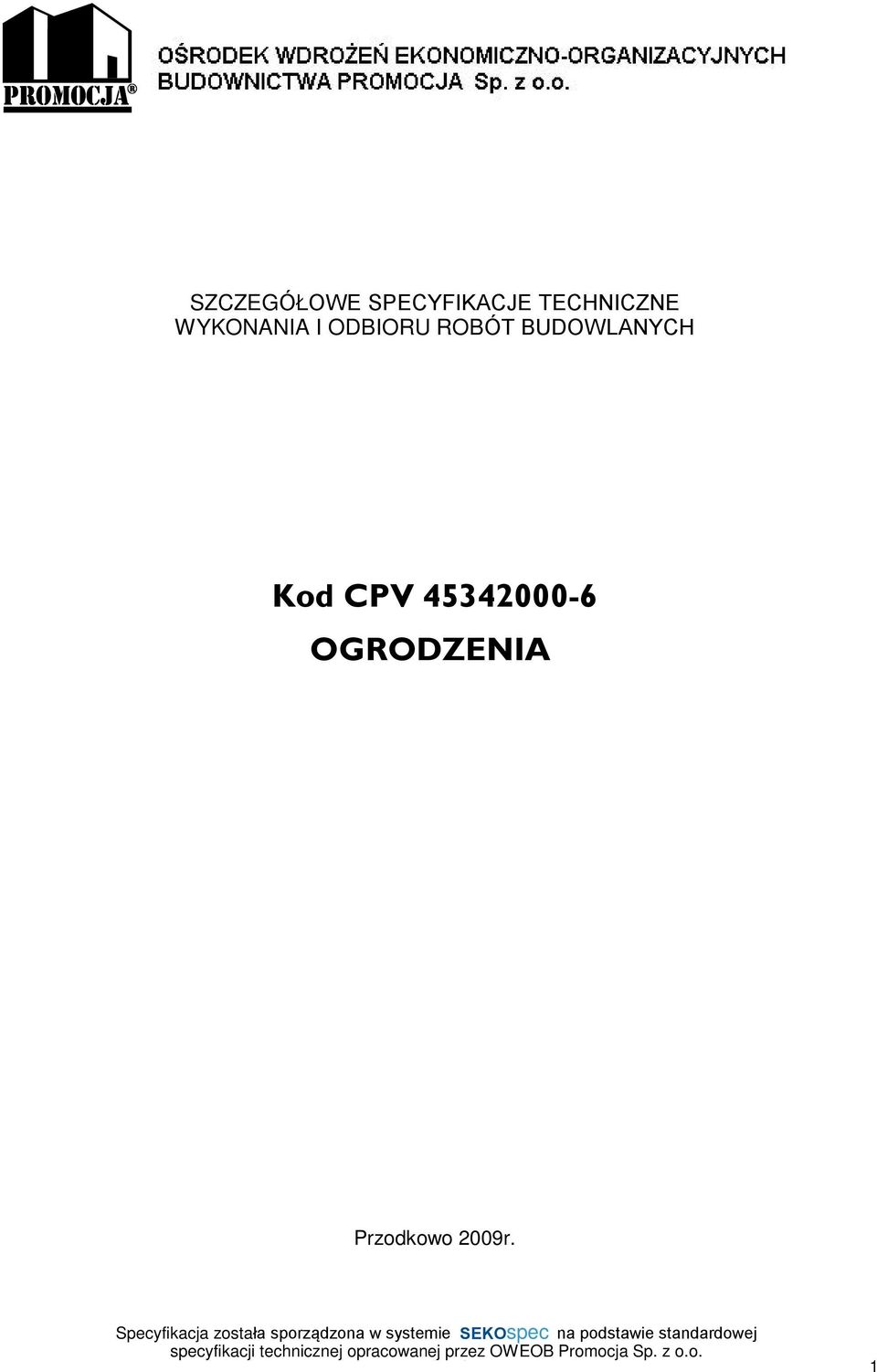

1 SZCZEGÓ OWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Kod CPV OGRODZENIA Przodkowo 2009r. 1

2 SPIS TREÚCI 1. CZÆÚÃ OGÓLNA 2. WYMAGANIA DOTYCZ CE W AÚCIWOÚCI MATERIA ÓW 3. WYMAGANIA DOTYCZ CE SPRZÆTU, MASZYN I NARZÆDZI 4. WYMAGANIA DOTYCZ CE TRANSPORTU 5. WYMAGANIA DOTYCZ CE WYKONANIA ROBÓT 6. KONTROLA JAKOÚCI ROBÓT 7. WYMAGANIA DOTYCZ CE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYMCZASOWYCH I PRAC TOWARZYSZ CYCH 10. DOKUMENTY ODNIESIENIA Najwa niejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegóùowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakoœci 2

3 1. CZÆÚà OGÓLNA 1.1. Nazwa nadana zamówieniu przez zamawiaj¹cego Wykonanie ogrodzenia boisk sportowych i placów zabaw w miejscowoœciach: Kobysewie, Kosowie, Kczewie, Rêbie, Szarùacie, Kùosowie,Tokarach, Hopach, Czeczewie, Zaùê u, Pomieczynie, Przodkowie i Warzenku 1.2. Przedmiot ST Przedmiotem niniejszej szczegóùowej specyfikacji technicznej (SST) s¹ wymagania dotycz¹ce wykonania i odbioru robót zwi¹zanych z wykonaniem ogrodzeñ w w/w miejscowoœciach Zakres stosowania ST Niniejsza specyfikacja techniczna jest dokumentem przetargowym i kontraktowym przy zlecaniu i realizacji robót wymienionych w pkt. 1.2., a objêtych zamówieniem okreœlonym w pkt Odstêpstwa od wymagañ podanych w niniejszej specyfikacji mog¹ mieã miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewnoœã, e podstawowe wymagania bêd¹ speùnione przy zastosowaniu metod wykonania wynikaj¹cych z doœwiadczenia oraz uznanych reguù i zasad sztuki budowlanej oraz przy uwzglêdnieniu przepisów bhp Przedmiot i zakres robót objêtych ST Specyfikacja dotyczy zasad prowadzenia robót zwi¹zanych z wykonywaniem ogrodzeñ z siatki na sùupkach stalowych osadzonych w gruncie przy pomocy fundamentu bez cokoùu. Specyfikacja dotyczy wszystkich czynnoœci maj¹cych na celu wykonanie robót zwi¹zanych z: 1. Wykopaniem doùów. 2. Ustawienie, zamocowanie i obetonowanie sùupków stalowych 3. Naci¹gniêcie linki i przymocowanie siatki 4. Oczyszczenie i dwukrotne pomalowanie olejne sùupków stalowych edmiotem za Przedmiotem zamówienia jest wykonanie ogrodzeñ boisk sportowych i placów zabaw na terenie Gminy Przodkowo wg poni szych parametrów wymiarowych i wytycznych iloœciowych: Zakres robót Jednostka miary Iloœã w Miejsce monta u wysokoœci h=4 m 186 Kobysewo 120 Kosowo 90,9 Kczewo Monta furtki 1 skrzydùowej 1000x1530 ocynkowanej,pomalowanej sztuk 1 3

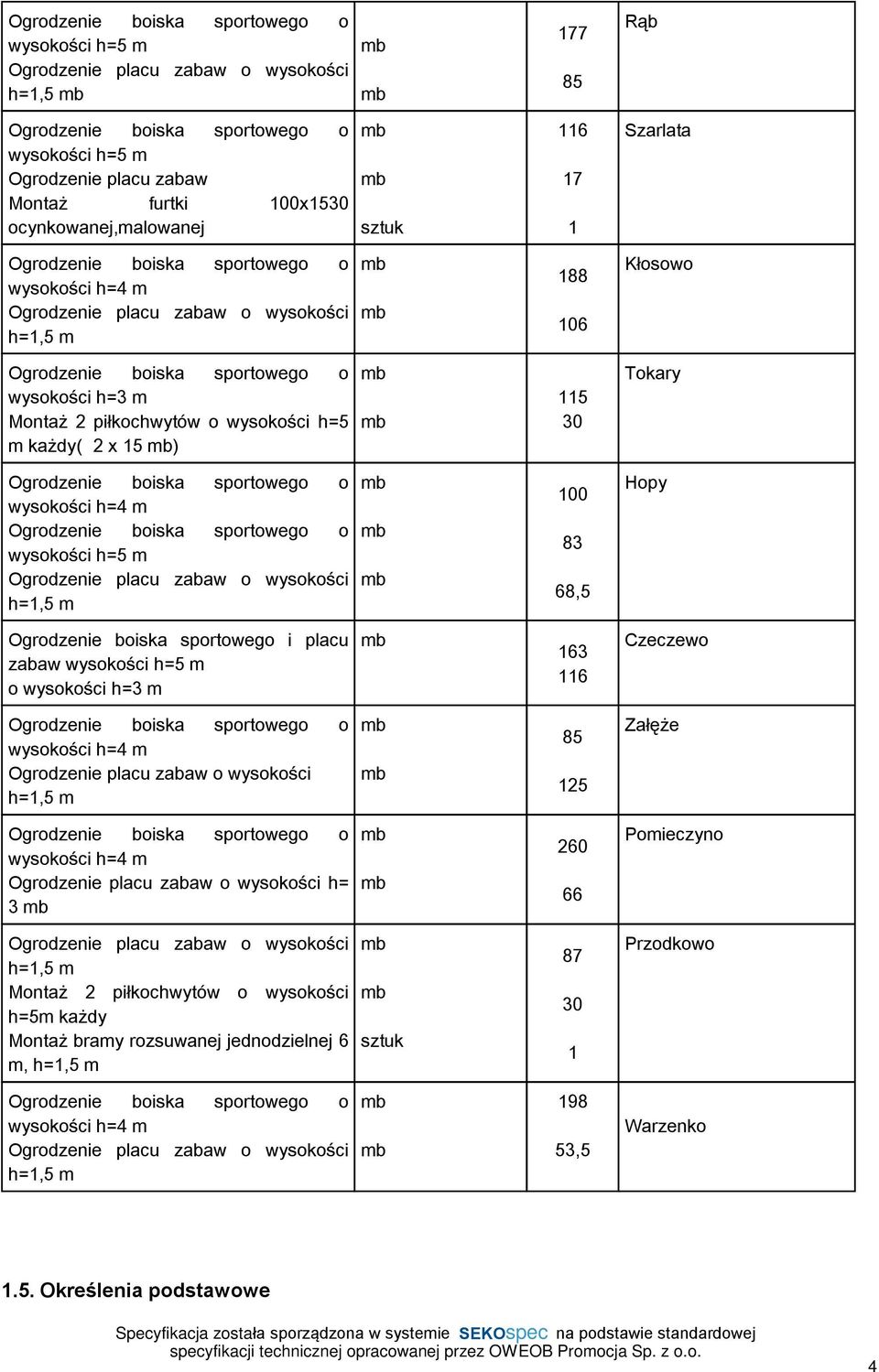

4 wysokoœci h=5 m h=1, R¹b wysokoœci h=5 m Ogrodzenie placu zabaw Monta furtki 100x1530 ocynkowanej,malowanej sztuk Szarlata wysokoœci h=4 m Kùosowo wysokoœci h=3 m Monta 2 piùkochwytów o wysokoœci h=5 m ka dy( 2 x 15 ) Tokary wysokoœci h=4 m wysokoœci h=5 m ,5 Hopy Ogrodzenie boiska sportowego i placu zabaw wysokoœci h=5 m o wysokoœci h=3 m Czeczewo wysokoœci h=4 m Zaùê e wysokoœci h=4 m h= Pomieczyno Monta 2 piùkochwytów o wysokoœci h=5m ka dy Monta bramy rozsuwanej jednodzielnej 6 m, sztuk Przodkowo wysokoœci h=4 m ,5 Warzenko 1.5. Okreœlenia podstawowe 4

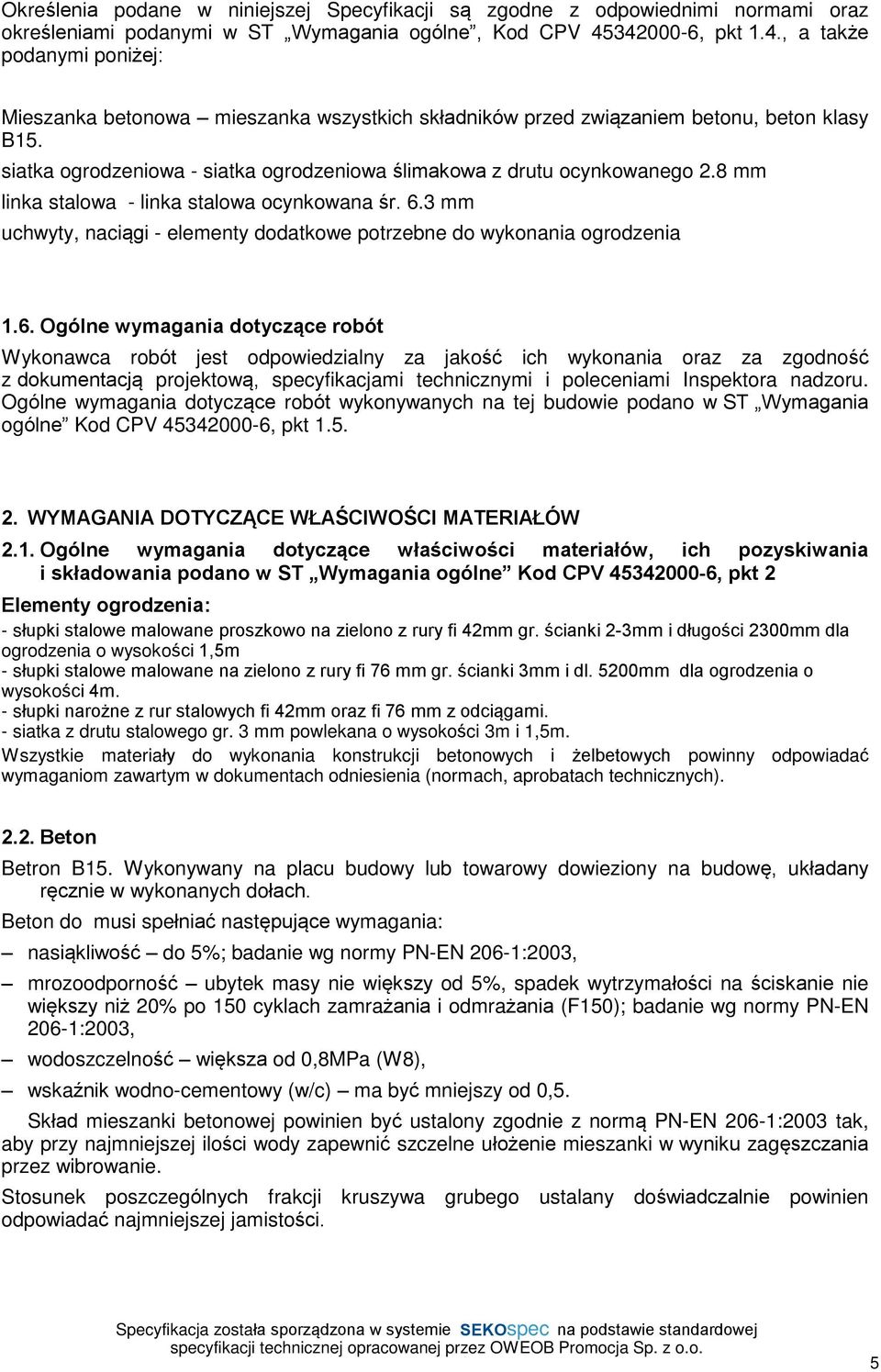

5 Okreœlenia podane w niniejszej Specyfikacji s¹ zgodne z odpowiednimi normami oraz okreœleniami podanymi w ST Wymagania ogólne, Kod CPV , pkt 1.4., a tak e podanymi poni ej: Mieszanka betonowa mieszanka wszystkich skùadników przed zwi¹zaniem betonu, beton klasy B15. siatka ogrodzeniowa - siatka ogrodzeniowa œlimakowa z drutu ocynkowanego 2.8 mm linka stalowa - linka stalowa ocynkowana œr. 6.3 mm uchwyty, naci¹gi - elementy dodatkowe potrzebne do wykonania ogrodzenia 1.6. Ogólne wymagania dotycz¹ce robót Wykonawca robót jest odpowiedzialny za jakoœã ich wykonania oraz za zgodnoœã z dokumentacj¹ projektow¹, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotycz¹ce robót wykonywanych na tej budowie podano w ST Wymagania ogólne Kod CPV , pkt WYMAGANIA DOTYCZ CE W AÚCIWOÚCI MATERIA ÓW 2.1. Ogólne wymagania dotycz¹ce wùaœciwoœci materiaùów, ich pozyskiwania i skùadowania podano w ST Wymagania ogólne Kod CPV , pkt 2 Elementy ogrodzenia: - sùupki stalowe malowane proszkowo na zielono z rury fi 42mm gr. œcianki 2-3mm i dùugoœci 2300mm dla ogrodzenia o wysokoœci 1,5m - sùupki stalowe malowane na zielono z rury fi 76 mm gr. œcianki 3mm i dl. 5200mm dla ogrodzenia o wysokoœci 4m. - sùupki naro ne z rur stalowych fi 42mm oraz fi 76 mm z odci¹gami. - siatka z drutu stalowego gr. 3 mm powlekana o wysokoœci 3m i 1,5m. Wszystkie materiaùy do wykonania konstrukcji betonowych i elbetowych powinny odpowiadaã wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych) Beton Betron B15. Wykonywany na placu budowy lub towarowy dowieziony na budowê, ukùadany rêcznie w wykonanych doùach. Beton do musi speùniaã nastêpuj¹ce wymagania: nasi¹kliwoœã do 5%; badanie wg normy PN-EN 206-1:2003, mrozoodpornoœã ubytek masy nie wiêkszy od 5%, spadek wytrzymaùoœci na œciskanie nie wiêkszy ni 20% po 150 cyklach zamra ania i odmra ania (F150); badanie wg normy PN-EN 206-1:2003, wodoszczelnoœã wiêksza od 0,8MPa (W8), wskaênik wodno-cementowy (w/c) ma byã mniejszy od 0,5. Skùad mieszanki betonowej powinien byã ustalony zgodnie z norm¹ PN-EN 206-1:2003 tak, aby przy najmniejszej iloœci wody zapewniã szczelne uùo enie mieszanki w wyniku zagêszczania przez wibrowanie. Stosunek poszczególnych frakcji kruszywa grubego ustalany doœwiadczalnie powinien odpowiadaã najmniejszej jamistoœci. 5

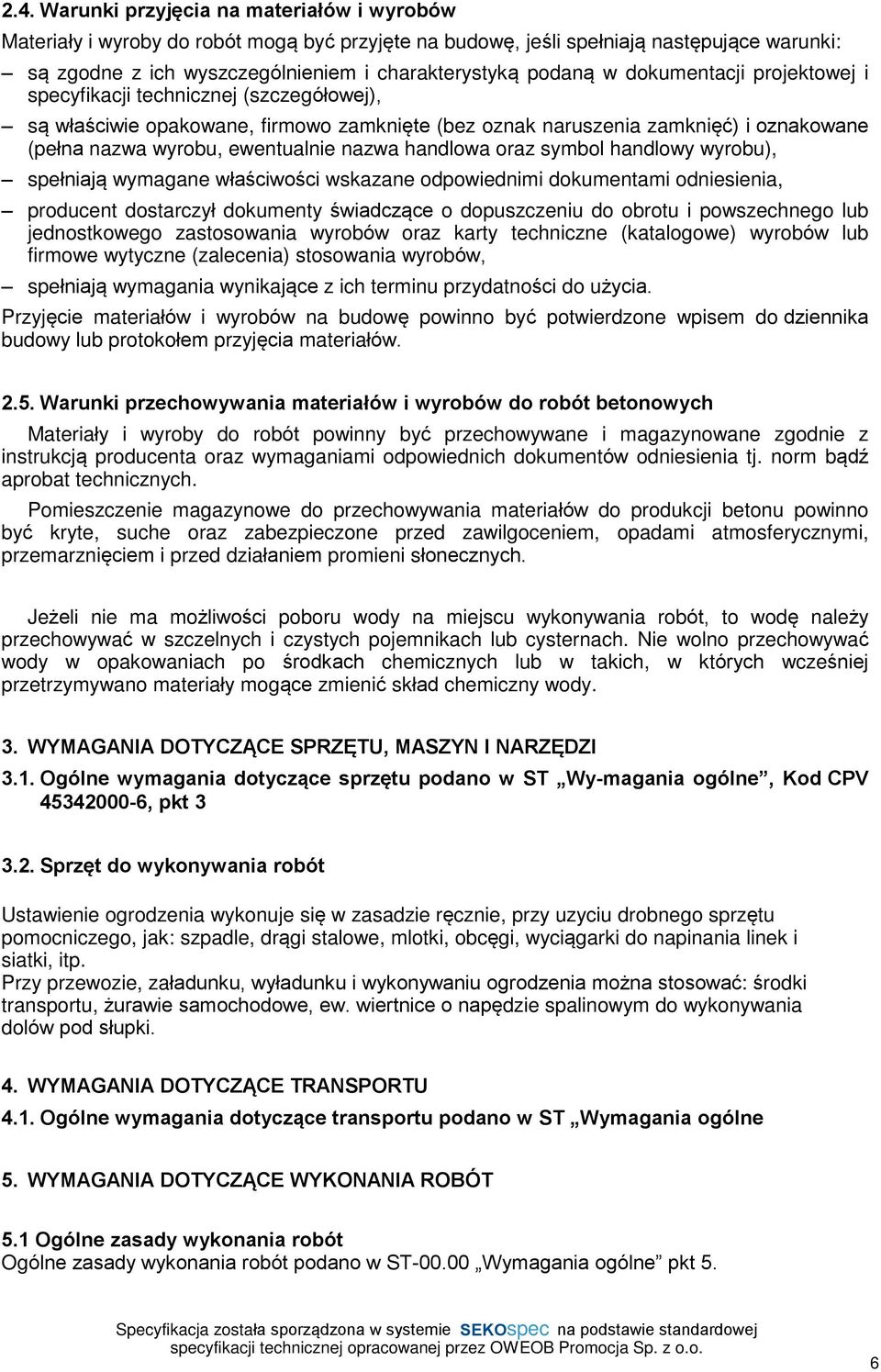

6 2.4. Warunki przyjêcia na materiaùów i wyrobów Materiaùy i wyroby do robót mog¹ byã przyjête na budowê, jeœli speùniaj¹ nastêpuj¹ce warunki: s¹ zgodne z ich wyszczególnieniem i charakterystyk¹ podan¹ w dokumentacji projektowej i specyfikacji technicznej (szczegóùowej), s¹ wùaœciwie opakowane, firmowo zamkniête (bez oznak naruszenia zamkniêã) i oznakowane (peùna nazwa wyrobu, ewentualnie nazwa handlowa oraz syol handlowy wyrobu), speùniaj¹ wymagane wùaœciwoœci wskazane odpowiednimi dokumentami odniesienia, producent dostarczyù dokumenty œwiadcz¹ce o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania wyrobów oraz karty techniczne (katalogowe) wyrobów lub firmowe wytyczne (zalecenia) stosowania wyrobów, speùniaj¹ wymagania wynikaj¹ce z ich terminu przydatnoœci do u ycia. Przyjêcie materiaùów i wyrobów na budowê powinno byã potwierdzone wpisem do dziennika budowy lub protokoùem przyjêcia materiaùów Warunki przechowywania materiaùów i wyrobów do robót betonowych Materiaùy i wyroby do robót powinny byã przechowywane i magazynowane zgodnie z instrukcj¹ producenta oraz wymaganiami odpowiednich dokumentów odniesienia tj. norm b¹dê aprobat technicznych. Pomieszczenie magazynowe do przechowywania materiaùów do produkcji betonu powinno byã kryte, suche oraz zabezpieczone przed zawilgoceniem, opadami atmosferycznymi, przemarzniêciem i przed dziaùaniem promieni sùonecznych. Je eli nie ma mo liwoœci poboru wody na miejscu wykonywania robót, to wodê nale y przechowywaã w szczelnych i czystych pojemnikach lub cysternach. Nie wolno przechowywaã wody w opakowaniach po œrodkach chemicznych lub w takich, w których wczeœniej przetrzymywano materiaùy mog¹ce zmieniã skùad chemiczny wody. 3. WYMAGANIA DOTYCZ CE SPRZÆTU, MASZYN I NARZÆDZI 3.1. Ogólne wymagania dotycz¹ce sprzêtu podano w ST Wy magania ogólne, Kod CPV , pkt Sprzêt do wykonywania robót Ustawienie ogrodzenia wykonuje siê w zasadzie rêcznie, przy uzyciu drobnego sprzêtu pomocniczego, jak: szpadle, dr¹gi stalowe, mlotki, obcêgi, wyci¹garki do napinania linek i siatki, itp. Przy przewozie, zaùadunku, wyùadunku i wykonywaniu ogrodzenia mo na stosowaã: œrodki transportu, urawie samochodowe, ew. wiertnice o napêdzie spalinowym do wykonywania dolów pod sùupki. 4. WYMAGANIA DOTYCZ CE TRANSPORTU 4.1. Ogólne wymagania dotycz¹ce transportu podano w ST Wymagania ogólne 5. WYMAGANIA DOTYCZ CE WYKONANIA ROBÓT 5.1 Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST Wymagania ogólne pkt 5. 6

7 5.2. Wykonanie dolów pod slupki Jeœli dokumentacja projektowa, ST lub Inspektor nie podaje inaczej, to doly pod slupki powinny mieã wymiary w planie co najmniej o 20 cm wiêksze od wymiarów slupka, a glêbokoœã 1,1 m. Jeœli dokumentacja projektowa lub ST nie podaje inaczej, to najpierw nalezy wykonaã doly pod slupki narozne, bramowe i na zalamaniach ogrodzenia, a nastêpnie dokonaã podzialu odcinków prostych na mniejsze odlegloœci po 3,0 m i w takich odlegloœciach wykonaã doly pod slupki poœrednie. Nalezy d¹zyã, aby odlegloœci miêdzy slupkami poœrednimi byly jednakowe we wszystkich odcinkach ogrodzenia Ustawienie slupków Slupki, bez wzglêdu na rodzaj i sposób osadzenia w gruncie, powinny staã pionowo w linii ogrodzenia, a ich wierzcholki powinny znajdowaã siê na jednakowej wysokoœci. Slupki zaglêbiã na odcinku 1,1m i dokladnie obetonowaã do poziomu terenu betonem B15. Slupki koñ cowe, narozne, bramowe oraz stoj¹ce na zalamaniach ogrodzenia o k¹cie wiêkszym od 15 o nalezy zabezpieczyã przed wychylaniem siê ukoœnymi slupkami wspieraj¹ cymi, ustawiaj¹c je wzdluz biegu ogrodzenia pod k¹tem okolo od 30 do 45 stopni. Slupki do siatki ogrodzeniowej powinny byã przystosowane do umocowania na nich drutu naci¹ gowego. Slupki koñcowe, narozne i bramowe powinny byã dodatkowo przystosowane do umocowania do nich siatki Rozpiêcie siatki ogrodzeniowej Siatka powinna byã napiêta sztywno, jednak tak, aby nie ulegaly znieksztalceniu jej oczka. Siatka powinna byã rozpiêta na wysokoœci do 15 cm nad terenem. 6. KONTROLA JAKOŒCI ROBÓT 6.1. Ogólne zasady kontroli jakoœci robót Ogólne zasady kontroli jakoœci robót podano w Wymagania ogólne pkt Badania przed przyst¹pieniem do robót Przed przyst¹pieniem do robót Wykonawca powinien uzyskaã od producentów zaœwiadczenie o jakoœci (atesty) oraz wykonaã badania materialów przeznaczonych do wykonania robót i przedstawiã ich wyniki Inspektorowi w celu akceptacji materialów. Do materialów, których producenci s¹ zobowi¹zani (przez wlaœciwe normy PN i BN) dostarczyã: a) zaœwiadczenie o jakoœci (atesty) nalez¹: -siatki ogrodzeniowe, rury stalowe, profile zamkniête. b) badania w czasie wykonywania robót c) badania materialów w czasie wykonywania robót Uwzglêdniaj¹c nieskomplikowany charakter robót nie zachodzi koniecznoœã wykonania badañ materialów dla tych robót. Wszystkie materialy dostarczone na budowê z zaœwiadczeniem o jakoœci (atestem) producenta powinny byã sprawdzone w zakresie powierzchni wyrobu i jego wymiarów Kontrola w czasie wykonywania ogrodzenia W czasie wykonywania ogrodzenia nalezy zbadaã: a) zachowanie wyznaczonej trasy ogrodzenia b) zachowanie dopuszczalnych odchylek wymiarów c) prawidlowoœã wykonania dolów pod slupki, zgodnie z punktem 5.2, d) poprawnoœã ustawienia slupków, zgodnie z punktem 5.3, e) prawidlowoœã wykonania ogrodzenia, zgodnie z punktem 5.4 w tym: -wysokoœã ogrodzenia, - naprê enie siatki, - rozstaw slupków i ich zabetonowanie. Specyfikacja zosta³a sporz¹dzona w systemie 7

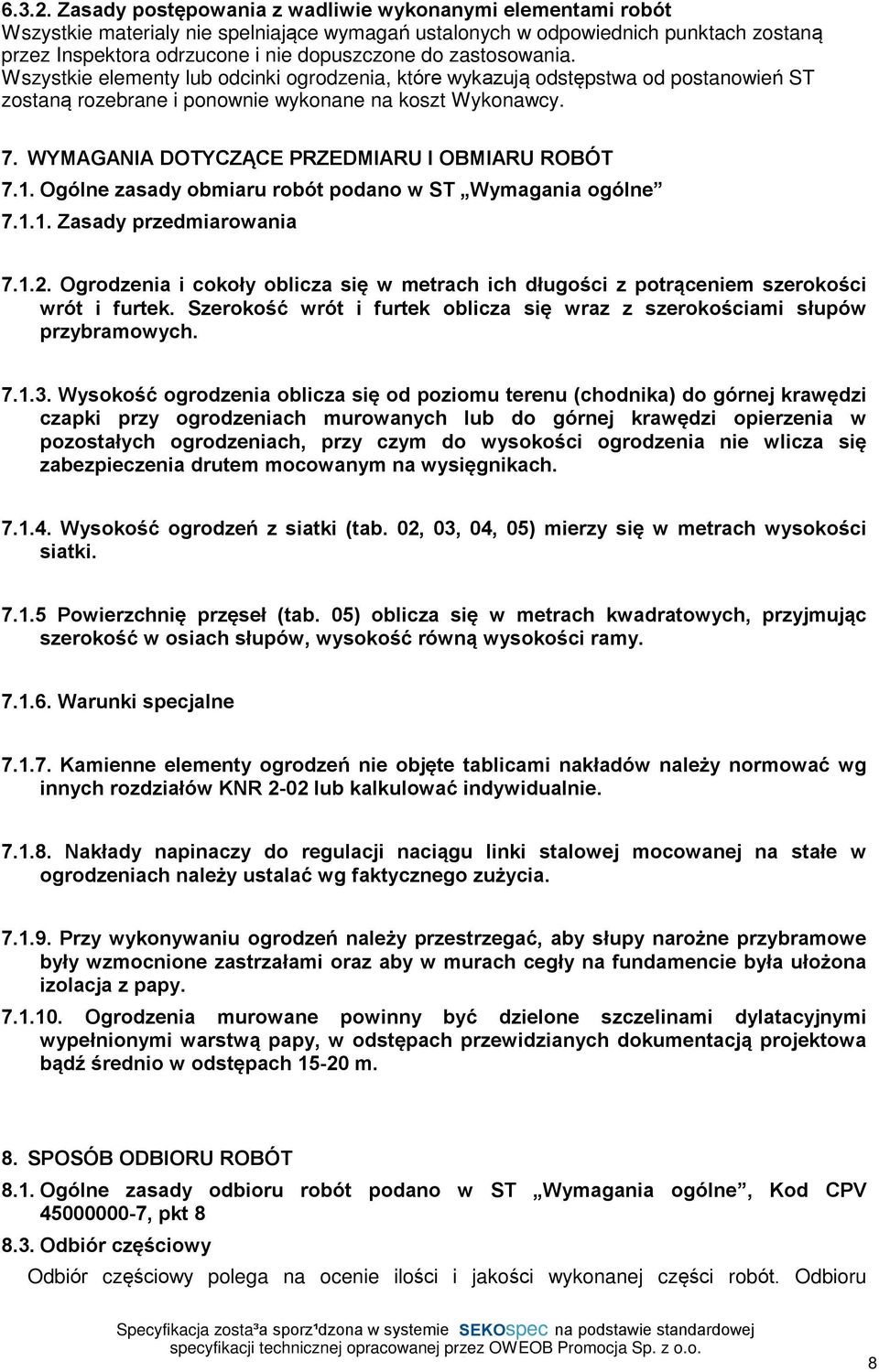

8 Zasady postêpowania z wadliwie wykonanymi elementami robót Wszystkie materialy nie spelniaj¹ce wymagañ ustalonych w odpowiednich punktach zostan¹ przez Inspektora odrzucone i nie dopuszczone do zastosowania. Wszystkie elementy lub odcinki ogrodzenia, które wykazuj¹ odstêpstwa od postanowieñ ST zostan¹ rozebrane i ponownie wykonane na koszt Wykonawcy. 7. WYMAGANIA DOTYCZ CE PRZEDMIARU I OBMIARU ROBÓT 7.1. Ogólne zasady obmiaru robót podano w ST Wymagania ogólne Zasady przedmiarowania Ogrodzenia i cokoùy oblicza siê w metrach ich dùugoœci z potr¹ceniem szerokoœci wrót i furtek. Szerokoœã wrót i furtek oblicza siê wraz z szerokoœciami sùupów przybramowych Wysokoœã ogrodzenia oblicza siê od poziomu terenu (chodnika) do górnej krawêdzi czapki przy ogrodzeniach murowanych lub do górnej krawêdzi opierzenia w pozostaùych ogrodzeniach, przy czym do wysokoœci ogrodzenia nie wlicza siê zabezpieczenia drutem mocowanym na wysiêgnikach Wysokoœã ogrodzeñ z siatki (tab. 02, 03, 04, 05) mierzy siê w metrach wysokoœci siatki Powierzchniê przêseù (tab. 05) oblicza siê w metrach kwadratowych, przyjmuj¹c szerokoœã w osiach sùupów, wysokoœã równ¹ wysokoœci ramy Warunki specjalne Kamienne elementy ogrodzeñ nie objête tablicami nakùadów nale y normowaã wg innych rozdziaùów KNR 2-02 lub kalkulowaã indywidualnie Nakùady napinaczy do regulacji naci¹gu linki stalowej mocowanej na staùe w ogrodzeniach nale y ustalaã wg faktycznego zu ycia Przy wykonywaniu ogrodzeñ nale y przestrzegaã, aby sùupy naro ne przybramowe byùy wzmocnione zastrzaùami oraz aby w murach cegùy na fundamencie byùa uùo ona izolacja z papy Ogrodzenia murowane powinny byã dzielone szczelinami dylatacyjnymi wypeùnionymi warstw¹ papy, w odstêpach przewidzianych dokumentacj¹ projektowa b¹dê œrednio w odstêpach m. 8. SPOSÓB ODBIORU ROBÓT 8.1. Ogólne zasady odbioru robót podano w ST Wymagania ogólne, Kod CPV , pkt Odbiór czêœciowy Odbiór czêœciowy polega na ocenie iloœci i jakoœci wykonanej czêœci robót. Odbioru Specyfikacja zosta³a sporz¹dzona w systemie 8

9 czêœciowego robót dokonuje siê dla zakresu okreœlonego w dokumentach umownych, wedùug zasad jak przy odbiorze ostatecznym robót. Celem odbioru czêœciowego jest wczesne wykrycie ewentualnych usterek w realizowanych robotach i ich usuniêcie przed odbiorem koñcowym. Odbiór czêœciowy robót jest dokonywany przez inspektora nadzoru w obecnoœci kierownika budowy. Protokóù odbioru czêœciowego jest podstaw¹ do dokonania czêœciowego rozliczenia robót, je eli tak¹ formê przewiduje Odbiór ostateczny (koñcowy) Odbiór koñcowy stanowi ostateczn¹ ocenê rzeczywistego wykonania robót w odniesieniu do ich zakresu (iloœci), jakoœci i zgodnoœci z dokumentacj¹ projektow¹. Odbiór ostateczny przeprowadza komisja powoùana przez zamawiaj¹cego, na podstawie przedùo onych dokumentów, wyników badañ oraz dokonanej oceny wizualnej. Zasady i terminy powoùywania komisji oraz czas jej dziaùania okreœla umowa. 9. PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYMCZASOWYCH I PRAC TOWARZYSZ CYCH 9.1. Ogólne ustalenia dotycz¹ce podstawy rozliczenia robót podano w ST Wymagania ogólne oraz umowie. 10. DOKUMENTY ODNIESIENIA Normy Wymagania w zakresie wykonania ogrodzeñ okreœlaj¹: - Warunki techniczne wykonania i odbioru robót budowlano-monta owych. Czêœã I - Roboty ogólnobudowlane. MBiPMB i ITB, Warszawa 1977, wyd. II, - PN-63/B Roboty betonowe elbetowe. Wymagania techniczne, - PN-68/B Roboty murowe cegùy. Wymagania badania przy odbiorze, - BN-68/ Mury z kamienia naturalnego. Wymagania badania przy odbiorze Ustawy Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881). Ustawa z dnia 30 sierpnia 2002 r. o systemie zgodnoœci (tekst jednolity Dz. U. z 2004 r. Nr 204, poz. 2087). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156, poz z póên. zmianami) Rozporz¹dzenia, instrukcje i inne dokumenty Rozporz¹dzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, monta u i rozbiórki, tablicy informacyjnej oraz ogùoszenia zawieraj¹cego dane dotycz¹ce bezpieczeñstwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z póêniejszymi zmianami). Rozporz¹dzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodnoœci wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. z 2004 r. Nr 198, poz. 2041). Rozporz¹dzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadaã budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, 9

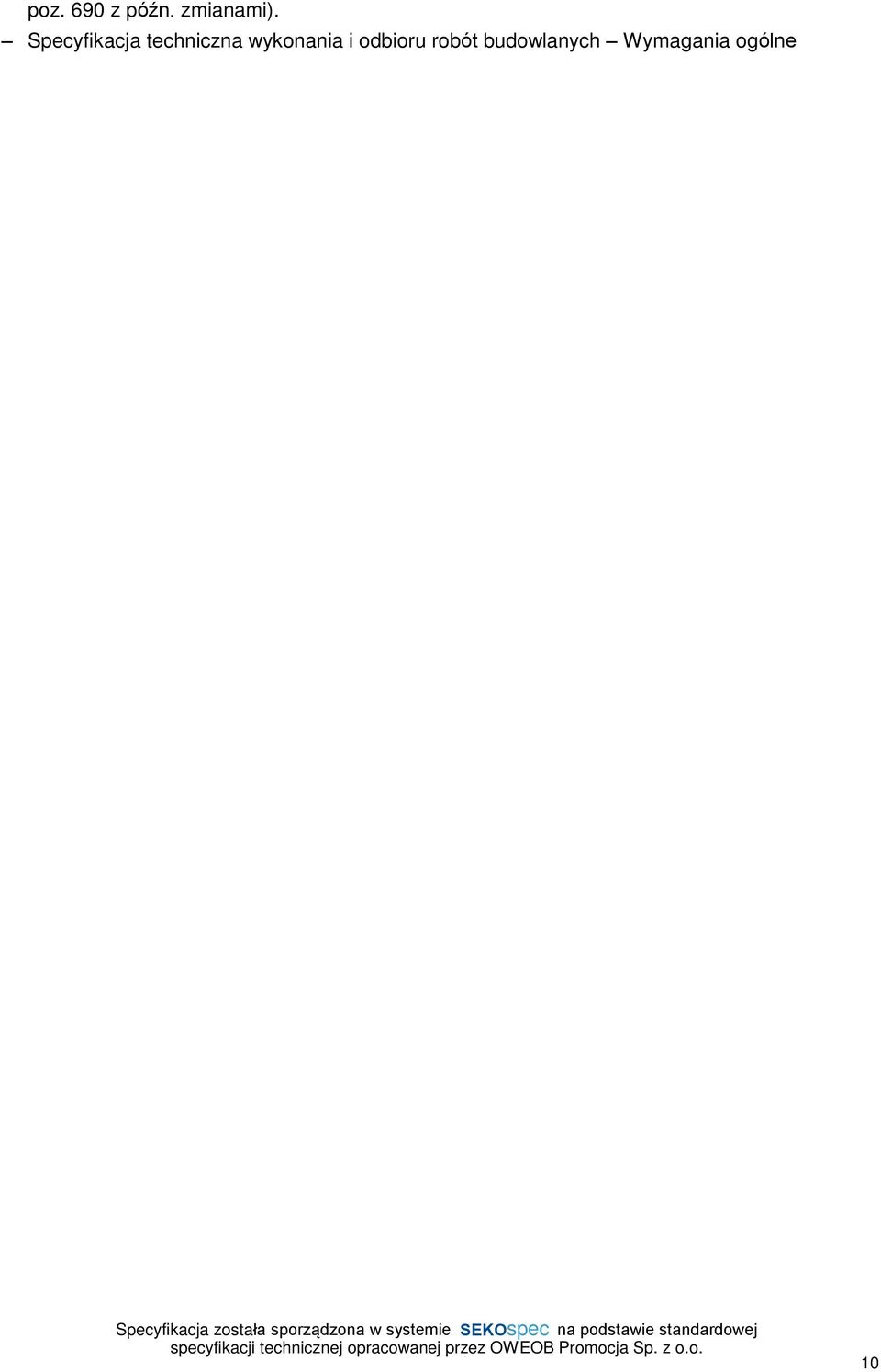

10 poz. 690 z póên. zmianami). Specyfikacja techniczna wykonania i odbioru robót budowlanych Wymagania ogólne 10
