1 DVD-PLAYER GDP 1100

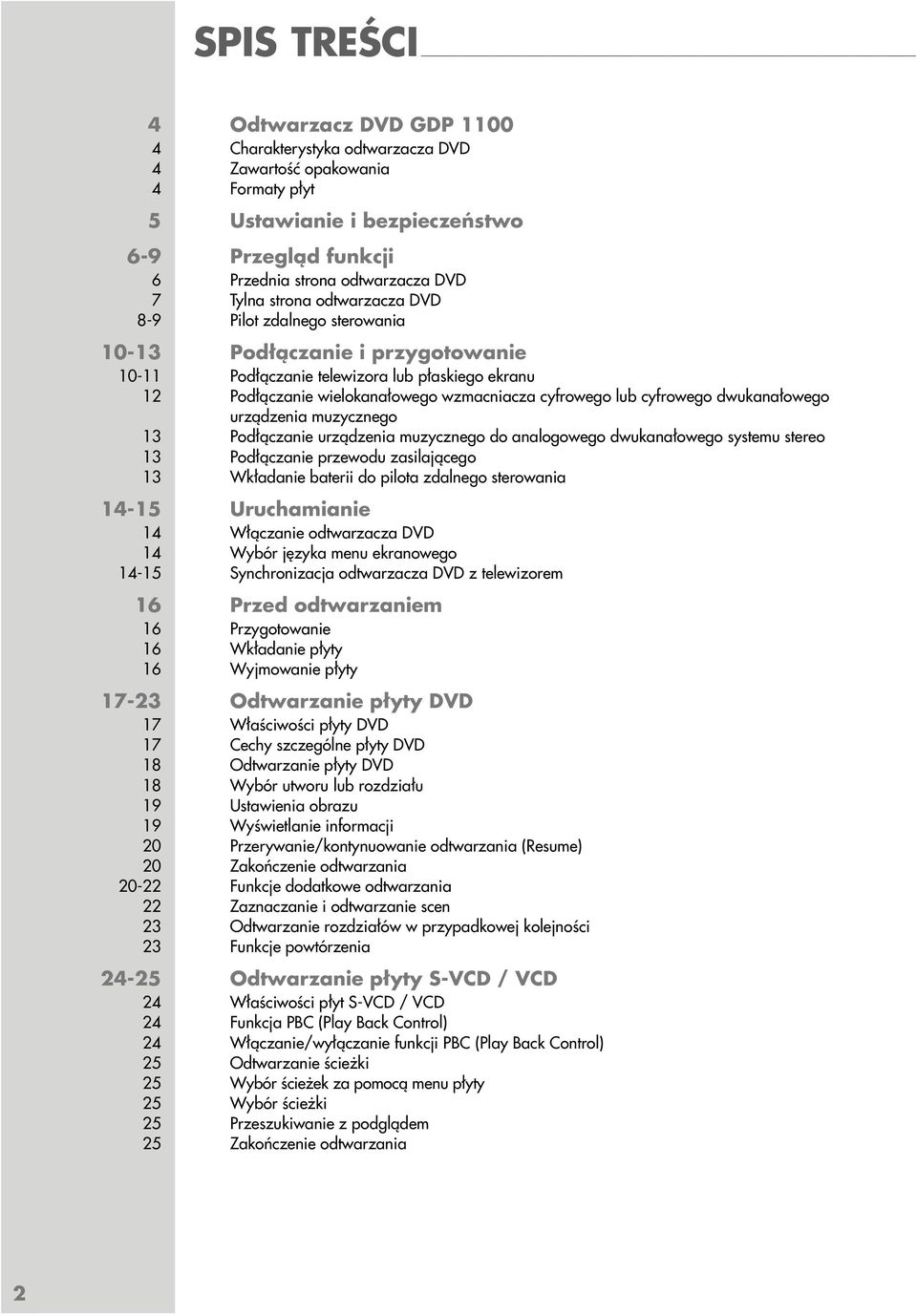

2 SPIS TREŚCI 4 Odtwarzacz DVD GDP Charakterystyka odtwarzacza DVD 4 Zawartość opakowania 4 Formaty płyt 5 Ustawianie i bezpieczeństwo 6-9 Przegląd funkcji 6 Przednia strona odtwarzacza DVD 7 Tylna strona odtwarzacza DVD 8-9 Pilot zdalnego sterowania Podłączanie i przygotowanie Podłączanie telewizora lub płaskiego ekranu 12 Podłączanie wielokanałowego wzmacniacza cyfrowego lub cyfrowego dwukanałowego urządzenia muzycznego 13 Podłączanie urządzenia muzycznego do analogowego dwukanałowego systemu stereo 13 Podłączanie przewodu zasilającego 13 Wkładanie baterii do pilota zdalnego sterowania Uruchamianie 14 Włączanie odtwarzacza DVD 14 Wybór języka menu ekranowego Synchronizacja odtwarzacza DVD z telewizorem 16 Przed odtwarzaniem 16 Przygotowanie 16 Wkładanie płyty 16 Wyjmowanie płyty Odtwarzanie płyty DVD 17 Właściwości płyty DVD 17 Cechy szczególne płyty DVD 18 Odtwarzanie płyty DVD 18 Wybór utworu lub rozdziału 19 Ustawienia obrazu 19 Wyświetlanie informacji 20 Przerywanie/kontynuowanie odtwarzania (Resume) 20 Zakończenie odtwarzania Funkcje dodatkowe odtwarzania 22 Zaznaczanie i odtwarzanie scen 23 Odtwarzanie rozdziałów w przypadkowej kolejności 23 Funkcje powtórzenia Odtwarzanie płyty S-VCD / VCD 24 Właściwości płyt S-VCD / VCD 24 Funkcja PBC (Play Back Control) 24 Włączanie/wyłączanie funkcji PBC (Play Back Control) 25 Odtwarzanie ścieżki 25 Wybór ścieżek za pomocą menu płyty 25 Wybór ścieżki 25 Przeszukiwanie z podglądem 25 Zakończenie odtwarzania 2

3 SPIS TREŚCI Odtwarzanie płyty CD MP3 26 Właściwości płyty CD MP3 26 Odtwarzanie 27 Wybór plików 27 Zakończenie odtwarzania 27 Wyjmowanie płyty CD MP Wyświetlanie płyty CD z plikami zdjęciowymi 28 Właściwości płyty CD JPEG 28 Właściwości płyty KODAK Picture-CD Wyświetlanie zdjęć JPEG 29 Wybór zdjęć 29 Zmiana formatu wyświetlanych zdjęć 29 Powiększanie obrazu (zoom) Odtwarzanie płyty CD Audio 30 Właściwości płyty CD Audio Odtwarzanie płyty CD Audio 31 Funkcje powtórzenia 32 Programowanie odtwarzania muzyki 33 Ustawienia dźwięku 33 Wybór wyjścia cyfrowego 33 Ustawianie częstotliwości próbkowania 34 Blokada rodzicielska 34 Autoryzacja zawartości płyty DVD Ustawienia indywidualne 35 Ustawienia językowe 36 Wyłączanie i włączanie wyświetlanych wskaźników funkcyjnych 36 Przywracanie stanu ustawień fabrycznych odtwarzacza DVD Informacje 37 Dane techniczne 37 Ogólne informacje dotyczące obsługi urządzeń laserowych 38 Samodzielne usuwanie zakłóceń 38 Czyszczenie płyt 39 Informacja o oprogramowaniu 39 Wyświetlanie informacji o oprogramowaniu 3

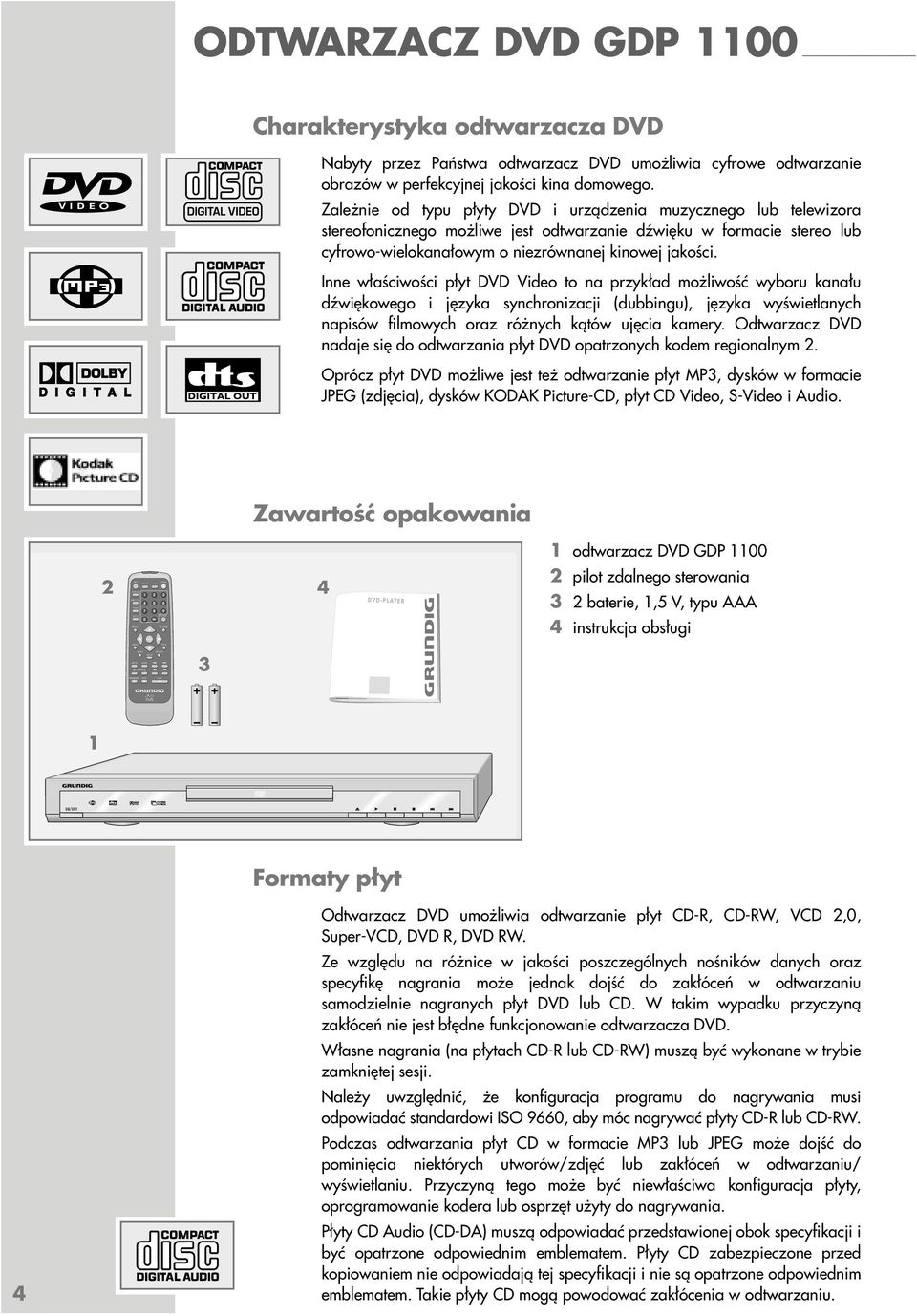

4 OSD ANGLE SUB TITLE PROG GOTO SETUP MENU MUTE PAUSE/STEP AUDIO VOLUME REPEAT SLOW STOP ENTER ZOOM A-B RETURN PLAY OPEN CLEAR PAL/NTSC TITLE ODTWARZACZ DVD GDP 1100 Charakterystyka odtwarzacza DVD Nabyty przez Państwa odtwarzacz DVD umożliwia cyfrowe odtwarzanie obrazów w perfekcyjnej jakości kina domowego. Zależnie od typu płyty DVD i urządzenia muzycznego lub telewizora stereofonicznego możliwe jest odtwarzanie dźwięku w formacie stereo lub cyfrowo-wielokanałowym o niezrównanej kinowej jakości. Inne właściwości płyt DVD Video to na przykład możliwość wyboru kanału dźwiękowego i języka synchronizacji (dubbingu), języka wyświetlanych napisów filmowych oraz różnych kątów ujęcia kamery. Odtwarzacz DVD nadaje się do odtwarzania płyt DVD opatrzonych kodem regionalnym 2. Oprócz płyt DVD możliwe jest też odtwarzanie płyt MP3, dysków w formacie JPEG (zdjęcia), dysków KODAK Picture-CD, płyt CD Video, S-Video i Audio. Zawartość opakowania DVD-PLAYER 1 odtwarzacz DVD GDP pilot zdalnego sterowania 3 2 baterie, 1,5 V, typu AAA 4 instrukcja obsługi 1 ON/OFF Formaty płyt Odtwarzacz DVD umożliwia odtwarzanie płyt CD-R, CD-RW, VCD 2,0, Super-VCD, DVD R, DVD RW. Ze względu na różnice w jakości poszczególnych nośników danych oraz specyfikę nagrania może jednak dojść do zakłóceń w odtwarzaniu samodzielnie nagranych płyt DVD lub CD. W takim wypadku przyczyną zakłóceń nie jest błędne funkcjonowanie odtwarzacza DVD. Własne nagrania (na płytach CD-R lub CD-RW) muszą być wykonane w trybie zamkniętej sesji. Należy uwzględnić, że konfiguracja programu do nagrywania musi odpowiadać standardowi ISO 9660, aby móc nagrywać płyty CD-R lub CD-RW. Podczas odtwarzania płyt CD w formacie MP3 lub JPEG może dojść do pominięcia niektórych utworów/zdjęć lub zakłóceń w odtwarzaniu/ wyświetlaniu. Przyczyną tego może być niewłaściwa konfiguracja płyty, oprogramowanie kodera lub osprzęt użyty do nagrywania. 4 Płyty CD Audio (CD-DA) muszą odpowiadać przedstawionej obok specyfikacji i być opatrzone odpowiednim emblematem. Płyty CD zabezpieczone przed kopiowaniem nie odpowiadają tej specyfikacji i nie są opatrzone odpowiednim emblematem. Takie płyty CD mogą powodować zakłócenia w odtwarzaniu.

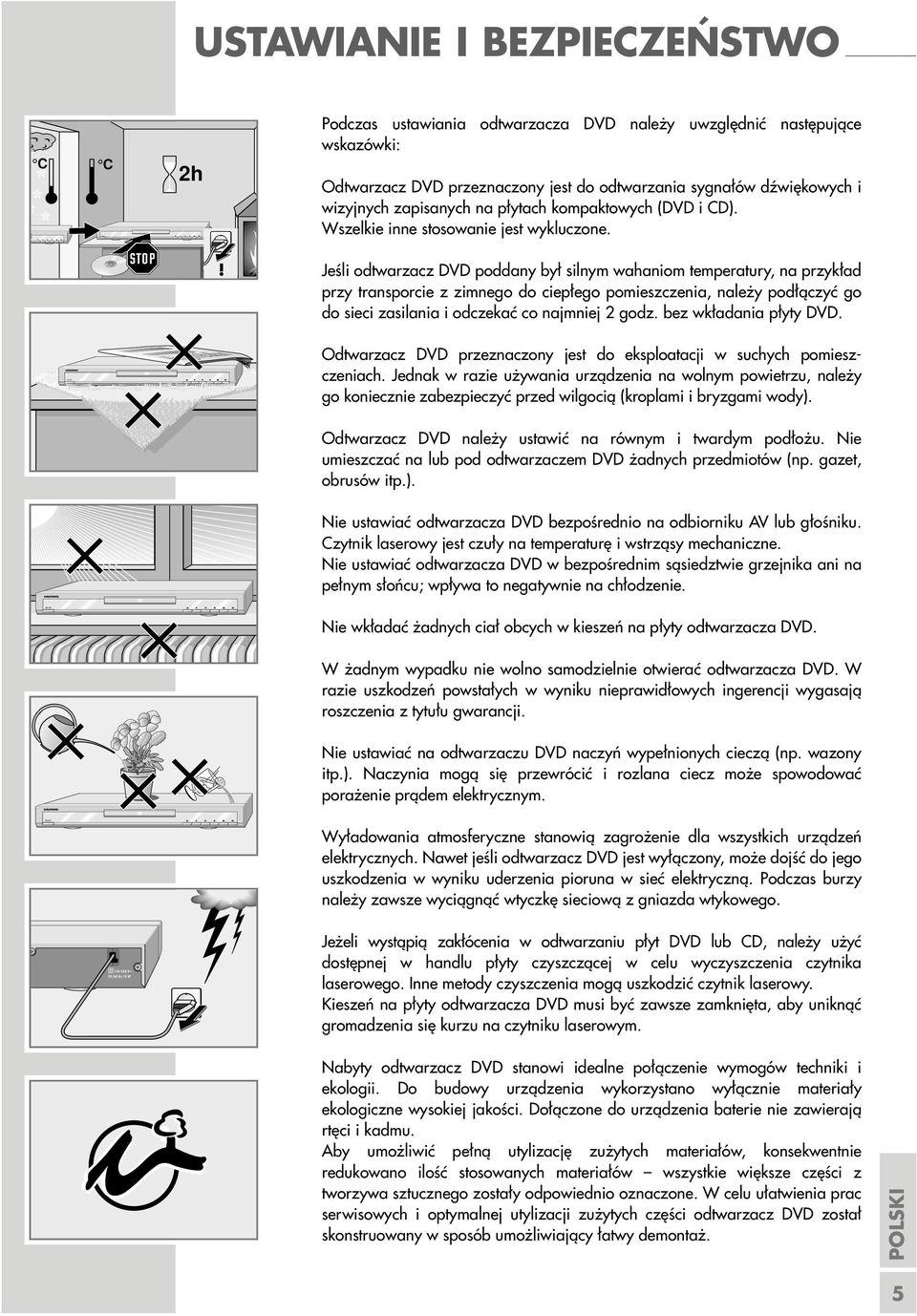

5 ON/OFF ON/OFF ON/OFF ON/OFF USTAWIANIE I BEZPIECZEŃSTWO Podczas ustawiania odtwarzacza DVD należy uwzględnić następujące wskazówki: C C 2h Odtwarzacz DVD przeznaczony jest do odtwarzania sygnałów dźwiękowych i wizyjnych zapisanych na płytach kompaktowych (DVD i CD). Wszelkie inne stosowanie jest wykluczone.! Jeśli odtwarzacz DVD poddany był silnym wahaniom temperatury, na przykład przy transporcie z zimnego do ciepłego pomieszczenia, należy podłączyć go do sieci zasilania i odczekać co najmniej 2 godz. bez wkładania płyty DVD. Krieg im Balkan Odtwarzacz DVD przeznaczony jest do eksploatacji w suchych pomieszczeniach. Jednak w razie używania urządzenia na wolnym powietrzu, należy go koniecznie zabezpieczyć przed wilgocią (kroplami i bryzgami wody). Odtwarzacz DVD należy ustawić na równym i twardym podłożu. Nie umieszczać na lub pod odtwarzaczem DVD żadnych przedmiotów (np. gazet, obrusów itp.). Nie ustawiać odtwarzacza DVD bezpośrednio na odbiorniku AV lub głośniku. Czytnik laserowy jest czuły na temperaturę i wstrząsy mechaniczne. Nie ustawiać odtwarzacza DVD w bezpośrednim sąsiedztwie grzejnika ani na pełnym słońcu; wpływa to negatywnie na chłodzenie. Nie wkładać żadnych ciał obcych w kieszeń na płyty odtwarzacza DVD. W żadnym wypadku nie wolno samodzielnie otwierać odtwarzacza DVD. W razie uszkodzeń powstałych w wyniku nieprawidłowych ingerencji wygasają roszczenia z tytułu gwarancji. Nie ustawiać na odtwarzaczu DVD naczyń wypełnionych cieczą (np. wazony itp.). Naczynia mogą się przewrócić i rozlana ciecz może spowodować porażenie prądem elektrycznym. Wyładowania atmosferyczne stanowią zagrożenie dla wszystkich urządzeń elektrycznych. Nawet jeśli odtwarzacz DVD jest wyłączony, może dojść do jego uszkodzenia w wyniku uderzenia pioruna w sieć elektryczną. Podczas burzy należy zawsze wyciągnąć wtyczkę sieciową z gniazda wtykowego V~ 50/60 Hz 10 W Jeżeli wystąpią zakłócenia w odtwarzaniu płyt DVD lub CD, należy użyć dostępnej w handlu płyty czyszczącej w celu wyczyszczenia czytnika laserowego. Inne metody czyszczenia mogą uszkodzić czytnik laserowy. Kieszeń na płyty odtwarzacza DVD musi być zawsze zamknięta, aby uniknąć gromadzenia się kurzu na czytniku laserowym. Nabyty odtwarzacz DVD stanowi idealne połączenie wymogów techniki i ekologii. Do budowy urządzenia wykorzystano wyłącznie materiały ekologiczne wysokiej jakości. Dołączone do urządzenia baterie nie zawierają rtęci i kadmu. Aby umożliwić pełną utylizację zużytych materiałów, konsekwentnie redukowano ilość stosowanych materiałów wszystkie większe części z tworzywa sztucznego zostały odpowiednio oznaczone. W celu ułatwienia prac serwisowych i optymalnej utylizacji zużytych części odtwarzacz DVD został skonstruowany w sposób umożliwiający łatwy demontaż. 5

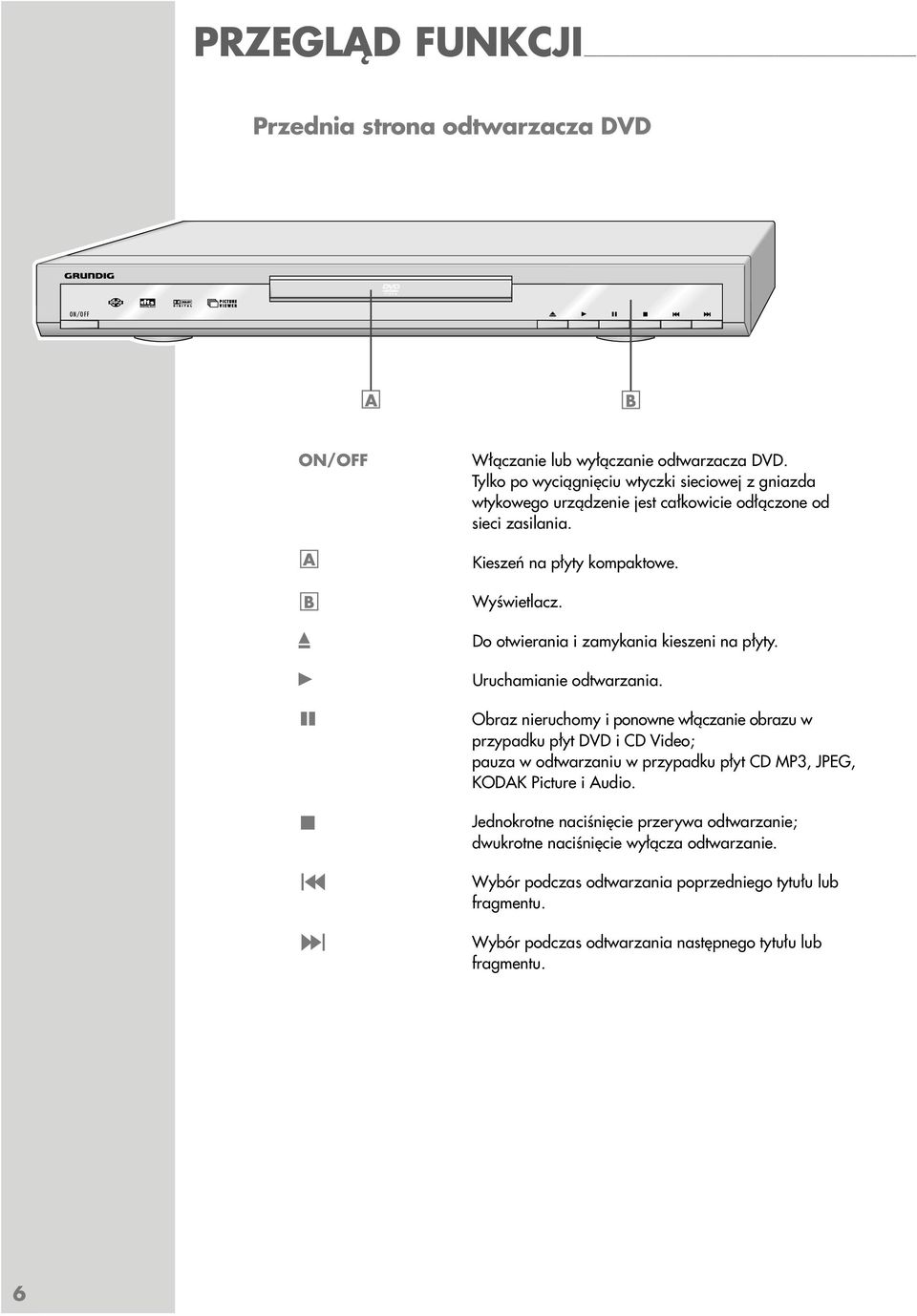

6 PRZEGLĄD FUNKCJI Przednia strona odtwarzacza DVD ON/OFF A B ON/OFF A B Włączanie lub wyłączanie odtwarzacza DVD. Tylko po wyciągnięciu wtyczki sieciowej z gniazda wtykowego urządzenie jest całkowicie odłączone od sieci zasilania. Kieszeń na płyty kompaktowe. Wyświetlacz. Do otwierania i zamykania kieszeni na płyty. Uruchamianie odtwarzania.! Obraz nieruchomy i ponowne włączanie obrazu w przypadku płyt DVD i CD Video; pauza w odtwarzaniu w przypadku płyt CD MP3, JPEG, KODAK Picture i Audio. 7 Jednokrotne naciśnięcie przerywa odtwarzanie; dwukrotne naciśnięcie wyłącza odtwarzanie. 5a s6 Wybór podczas odtwarzania poprzedniego tytułu lub fragmentu. Wybór podczas odtwarzania następnego tytułu lub fragmentu. 6

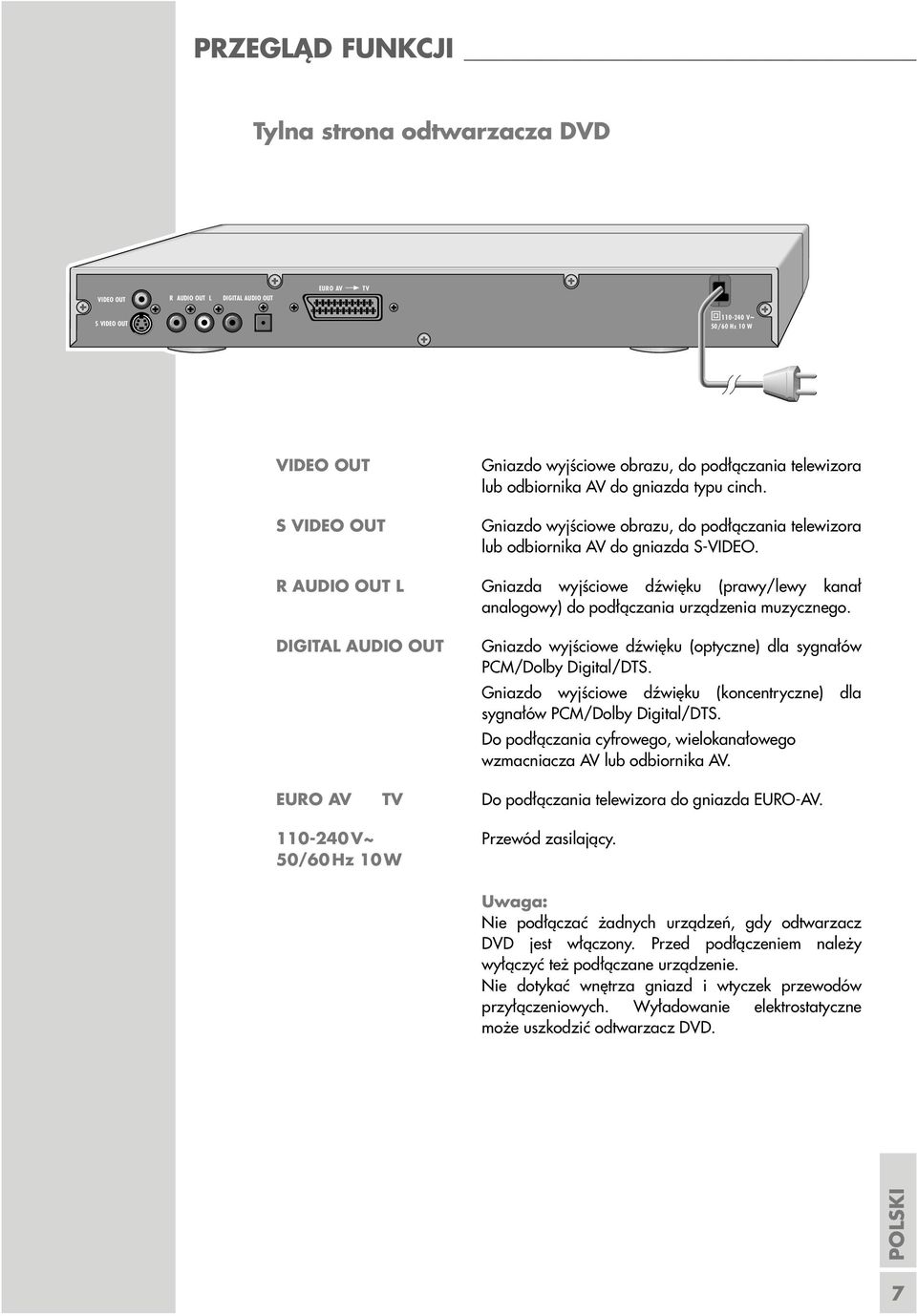

7 PRZEGLĄD FUNKCJI Tylna strona odtwarzacza DVD VIDEO OUT R AUDIO OUT L DIGITAL AUDIO OUT EURO AV TV S VIDEO OUT V~ 50/60 Hz 10 W VIDEO OUT S VIDEO OUT Gniazdo wyjściowe obrazu, do podłączania telewizora lub odbiornika AV do gniazda typu cinch. Gniazdo wyjściowe obrazu, do podłączania telewizora lub odbiornika AV do gniazda S-VIDEO. R AUDIO OUT L Gniazda wyjściowe dźwięku (prawy/lewy kanał analogowy) do podłączania urządzenia muzycznego. DIGITAL AUDIO OUT Gniazdo wyjściowe dźwięku (optyczne) dla sygnałów PCM/Dolby Digital/DTS. Gniazdo wyjściowe dźwięku (koncentryczne) dla sygnałów PCM/Dolby Digital/DTS. Do podłączania cyfrowego, wielokanałowego wzmacniacza AV lub odbiornika AV. EURO AV fi TV Do podłączania telewizora do gniazda EURO-AV V~ Przewód zasilający. 50/60 Hz 10 W Uwaga: Nie podłączać żadnych urządzeń, gdy odtwarzacz DVD jest włączony. Przed podłączeniem należy wyłączyć też podłączane urządzenie. Nie dotykać wnętrza gniazd i wtyczek przewodów przyłączeniowych. Wyładowanie elektrostatyczne może uszkodzić odtwarzacz DVD. 7

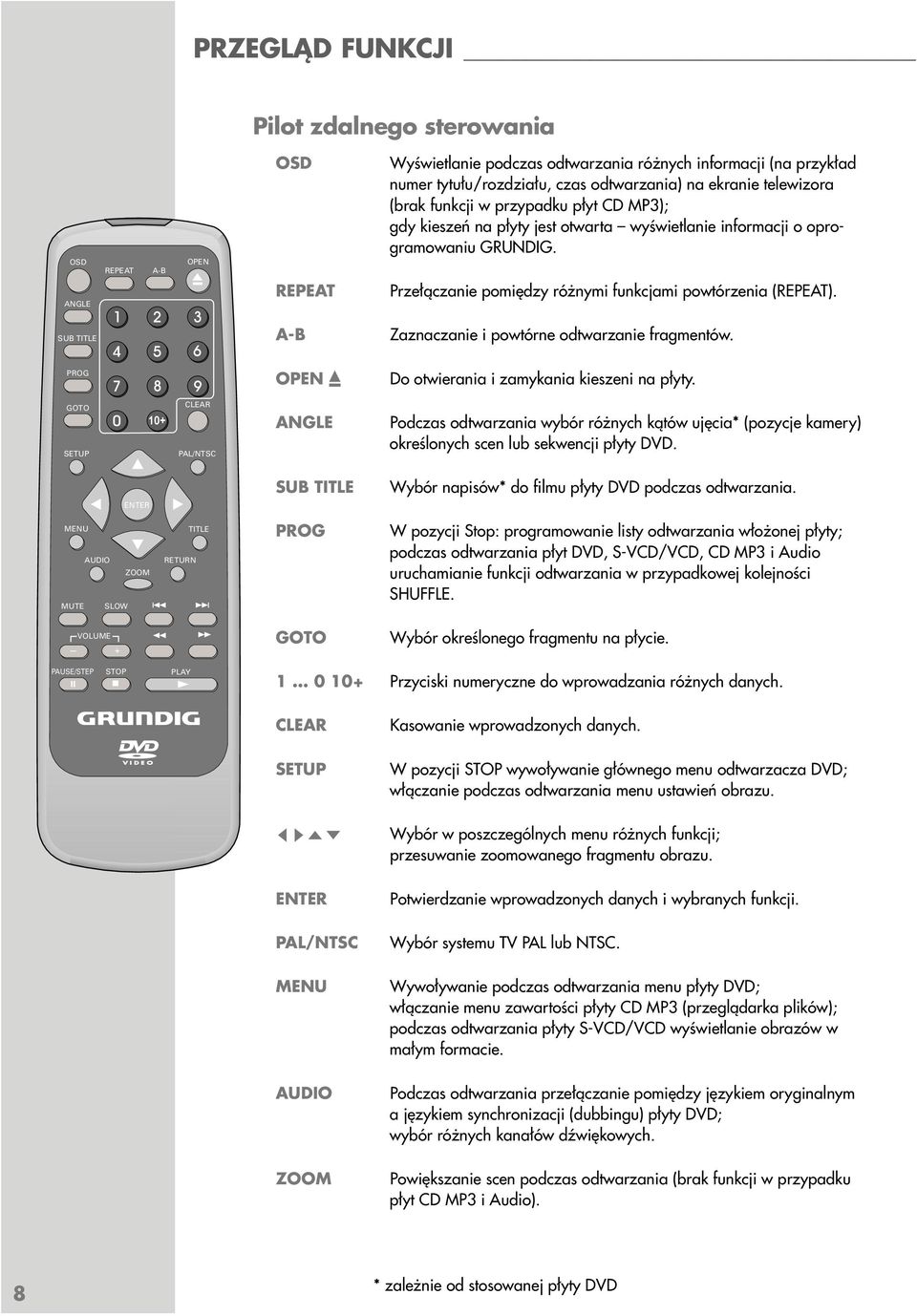

8 PRZEGLĄD FUNKCJI Pilot zdalnego sterowania OSD ANGLE REPEAT A-B OPEN OSD REPEAT Wyświetlanie podczas odtwarzania różnych informacji (na przykład numer tytułu/rozdziału, czas odtwarzania) na ekranie telewizora (brak funkcji w przypadku płyt CD MP3); gdy kieszeń na płyty jest otwarta wyświetlanie informacji o oprogramowaniu GRUNDIG. Przełączanie pomiędzy różnymi funkcjami powtórzenia (REPEAT). SUB TITLE A-B Zaznaczanie i powtórne odtwarzanie fragmentów. PROG OPEN Do otwierania i zamykania kieszeni na płyty. GOTO SETUP CLEAR PAL/NTSC ANGLE Podczas odtwarzania wybór różnych kątów ujęcia* (pozycje kamery) określonych scen lub sekwencji płyty DVD. ENTER SUB TITLE Wybór napisów* do filmu płyty DVD podczas odtwarzania. MENU AUDIO ZOOM MUTE SLOW RETURN TITLE PROG W pozycji Stop: programowanie listy odtwarzania włożonej płyty; podczas odtwarzania płyt DVD, S-VCD/VCD, CD MP3 i Audio uruchamianie funkcji odtwarzania w przypadkowej kolejności SHUFFLE. VOLUME GOTO Wybór określonego fragmentu na płycie. PAUSE/STEP STOP PLAY Przyciski numeryczne do wprowadzania różnych danych. CLEAR Kasowanie wprowadzonych danych. SETUP a sas ENTER PAL/NTSC MENU AUDIO ZOOM W pozycji STOP wywoływanie głównego menu odtwarzacza DVD; włączanie podczas odtwarzania menu ustawień obrazu. Wybór w poszczególnych menu różnych funkcji; przesuwanie zoomowanego fragmentu obrazu. Potwierdzanie wprowadzonych danych i wybranych funkcji. Wybór systemu TV PAL lub NTSC. Wywoływanie podczas odtwarzania menu płyty DVD; włączanie menu zawartości płyty CD MP3 (przeglądarka plików); podczas odtwarzania płyty S-VCD/VCD wyświetlanie obrazów w małym formacie. Podczas odtwarzania przełączanie pomiędzy językiem oryginalnym a językiem synchronizacji (dubbingu) płyty DVD; wybór różnych kanałów dźwiękowych. Powiększanie scen podczas odtwarzania (brak funkcji w przypadku płyt CD MP3 i Audio). 8 * zależnie od stosowanej płyty DVD

9 PRZEGLĄD FUNKCJI RETURN Przełączanie na wyższy poziom menu (w przypadku płyt S-VCD/VCD). TITLE Podczas odtwarzania wywoływanie menu tytułów* płyty DVD lub menu płyty S-VCD/VCD. OSD REPEAT A-B OPEN MUTE Wyłączanie fonii odtwarzacza DVD (funkcja wyciszenia Mute). ANGLE SUB TITLE SLOW Przełączanie podczas odtwarzania na odtwarzanie w zwolnionym tempie do przodu. PROG 5a Wybór podczas odtwarzania poprzedniego tytułu/fragmentu. GOTO CLEAR s6 Wybór podczas odtwarzania następnego tytułu/fragmentu. SETUP PAL/NTSC VOLUME + Ręczna regulacja głośności. MENU ENTER TITLE 3 Przełączanie podczas odtwarzania na przeszukiwanie z podglądem do tyłu z różnymi prędkościami. AUDIO ZOOM RETURN 4 Przełączanie podczas odtwarzania na przeszukiwanie z podglądem do przodu z różnymi prędkościami. MUTE SLOW VOLUME PAUSE/STEP STOP PLAY PAUSE/STEP! STOP 7 PLAY 8 Obraz nieruchomy i ponowne włączanie obrazu w przypadku płyt DVD i S-VCD/VCD; pauza w odtwarzaniu w przypadku płyt CD MP3 i Audio. Jednokrotne naciśnięcie przerywa odtwarzanie i uaktywnia funkcję RESUME; dwukrotne naciśnięcie włącza funkcję STOP. Uruchamianie odtwarzania. * zależnie od stosowanej płyty DVD 9

10 PODŁĄCZANIE I PRZYGOTOWANIE Podłączanie telewizora lub płaskiego ekranu Istnieją trzy możliwości przyłączenia zależnie od rodzaju gniazda telewizora lub płaskiego ekranu: przyłączenie do gniazda EURO-AV za pomocą przewodu EURO-AV podłączonego wszystkimi stykami zapewnia najlepszą jakość obrazu; przyłączenie do gniazda wyjściowego S-VIDEO OUT i do gniazd wyjściowych typu cinch AUDIO OUT, przyłączenie standardowe dla wielu urządzeń zapewniające dobrą jakość; najłatwiejszym sposobem przy zachowaniu dostatecznej jakości jest przyłączenie do gniazda wyjściowego obrazu VIDEO OUT i gniazd wyjściowych dźwięku AUDIO OUT za pomocą przewodu typu cinch. Czynności wymagane do synchronizacji telewizora Po przyłączeniu do wybranych gniazd wyjściowych należy je uaktywnić. Odpowiednia konfiguracja opisana jest w rozdziale Gniazdo wyjściowe Video (EURO AV/RGB lub S-Video) na stronie 15. Jeśli odtwarzacz DVD jest połączony z telewizorem lub płaskim ekranem o formacie 16:9, należy uwzględnić konfigurację opisaną w rozdziale Wybór formatu ekranu telewizora na stronie 15. Standard koloru odtwarzacza DVD musi być dostosowany do standardu koloru telewizora lub płaskiego ekranu. Konfiguracja opisana jest w rozdziale Ustawianie systemu TV na stronie 14. Gniazdo»EURO AV fi TV«podłączyć bezpośrednio do telewizora lub płaskiego ekranu, a nie poprzez magnetowid. W takim wypadku może dojść do problemów z odtwarzaniem płyt CD zabezpieczonych przed kopiowaniem. Podłączanie za pomocą przewodu EURO-AV AV1 AV2 EURO AV TV VIDEO OUT R AUDIO OUT L DIGITAL AUDIO OUT S VIDEO OUT V~ 50/60 Hz 10 W OUT R AUDIO OUT L DIGITAL AUDIO OUT OUT EURO AV TV 1 Dostępny w handlu przewód EURO-AV włożyć do gniazda»euro AV fi TV«odtwarzacza DVD i do odpowiedniego gniazda telewizora lub płaskiego ekranu. 10

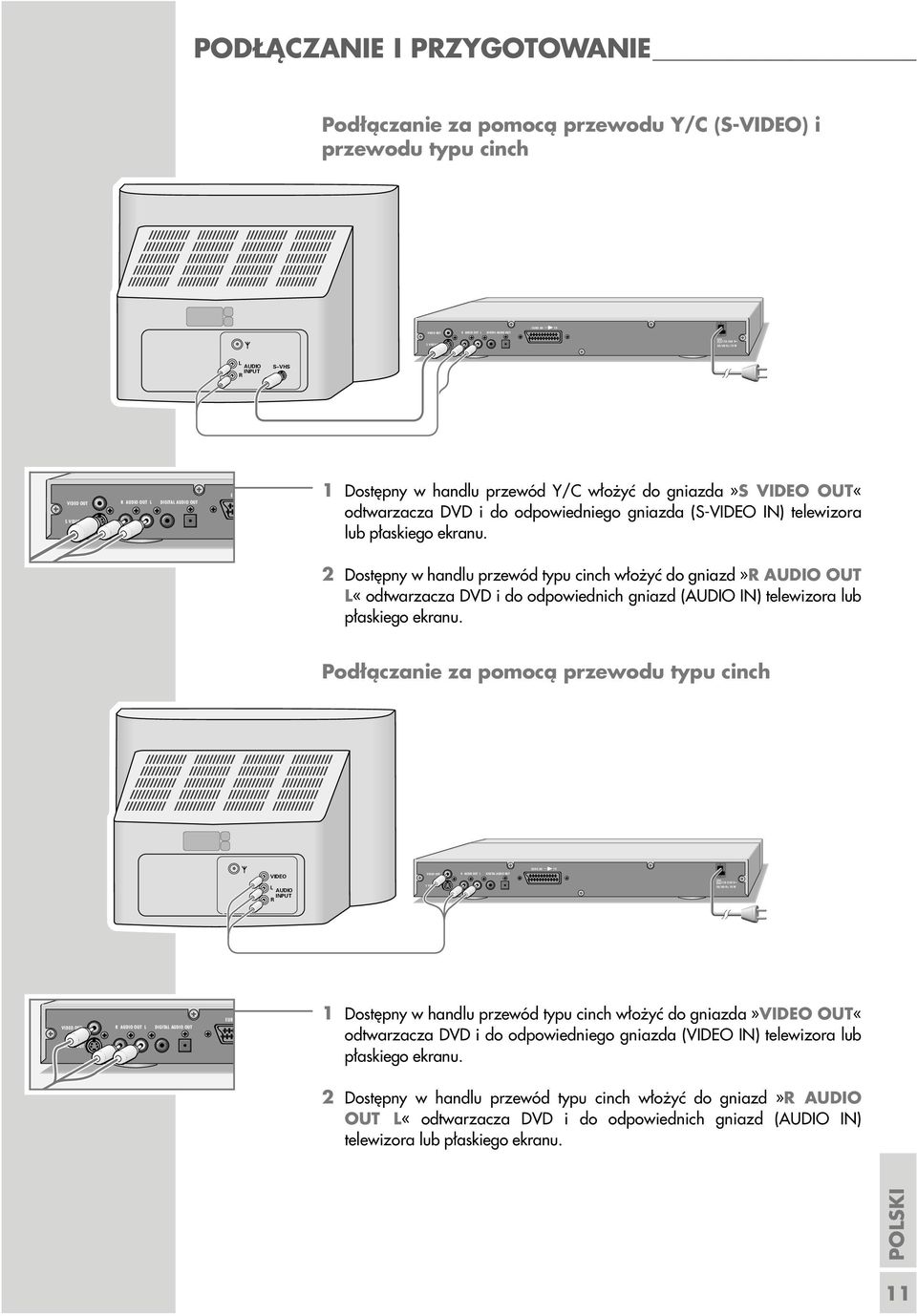

11 PODŁĄCZANIE I PRZYGOTOWANIE Podłączanie za pomocą przewodu Y/C (S-VIDEO) i przewodu typu cinch VIDEO OUT R AUDIO OUT L DIGITAL AUDIO OUT EURO AV TV S VIDEO OUT V~ 50/60 Hz 10 W L AUDIO INPUT R S VHS VIDEO OUT R AUDIO OUT L DIGITAL AUDIO OUT S VIDEO OUT E 1 Dostępny w handlu przewód Y/C włożyć do gniazda»s VIDEO OUT«odtwarzacza DVD i do odpowiedniego gniazda (S-VIDEO IN) telewizora lub płaskiego ekranu. 2 Dostępny w handlu przewód typu cinch włożyć do gniazd»r AUDIO OUT L«odtwarzacza DVD i do odpowiednich gniazd (AUDIO IN) telewizora lub płaskiego ekranu. Podłączanie za pomocą przewodu typu cinch VIDEO L AUDIO INPUT R VIDEO OUT R AUDIO OUT L DIGITAL AUDIO OUT S VIDEO OUT EURO AV TV V~ 50/60 Hz 10 W VIDEO OUT R AUDIO OUT L DIGITAL AUDIO OUT S VIDEO OUT EUR 1 Dostępny w handlu przewód typu cinch włożyć do gniazda»video OUT«odtwarzacza DVD i do odpowiedniego gniazda (VIDEO IN) telewizora lub płaskiego ekranu. 2 Dostępny w handlu przewód typu cinch włożyć do gniazd»r AUDIO OUT L«odtwarzacza DVD i do odpowiednich gniazd (AUDIO IN) telewizora lub płaskiego ekranu. 11

12 PODŁĄCZANIE I PRZYGOTOWANIE Podłączanie wielokanałowego wzmacniacza cyfrowego lub cyfrowego dwukanałowego urządzenia muzycznego W przypadku wielokanałowego wzmacniacza AV (dekoder Dolby* Digital lub DTS*) wielokanałowy dźwięk cyfrowy płyty DVD jest dekodowany i optymalnie odtwarzany. EURO AV TV OPTICAL DIGITAL INPUT DIGITAL AUDIO INPUT VIDEO OUT R AUDIO OUT L DIGITAL AUDIO OUT S VIDEO OUT V~ 50/60 Hz 10 W do wyboru 1 Dostępny w handlu przewód typu cinch włożyć do gniazda cinch»digital AUDIO OUT«odtwarzacza DVD i do odpowiedniego gniazda wielokanałowego wzmacniacza cyfrowego lub zdjąć osłonę gniazda optycznego wyjścia cyfrowego i włożyć optyczny przewód cyfrowy do gniazda»digital AUDIO OUT«odtwarzacza DVD i do odpowiedniego gniazda wielokanałowego wzmacniacza cyfrowego. Wskazówki: Starannie przechowywać osłonę i założyć ją ponownie, gdy gniazdo nie będzie już używane. Również w przypadku złącza cyfrowego należy dokonać przyłączenia do analogowego gniazda Audio, gdyż w przeciwnym razie zależnie od typu płyty nie będzie możliwa emisja sygnału poprzez gniazdo»digital AUDIO OUT«(podłączanie, patrz na stronie 13). * Na licencji Dolby Laboratories Licensing Corporation. Dolby, Dolby Pro Logic, Dolby Digital oraz symbol podwójnej litery D są znakami towarowymi firmy Dolby Laboratories Licensing Corporation. Copyright 1992 Dolby Laboratories, Inc. Wszelkie prawa zastrzeżone. * Wyjścia DTS i DTS Digital Out są znakami towarowymi firmy Digital Theater Systems, Inc. Wszelkie prawa zastrzeżone. 12

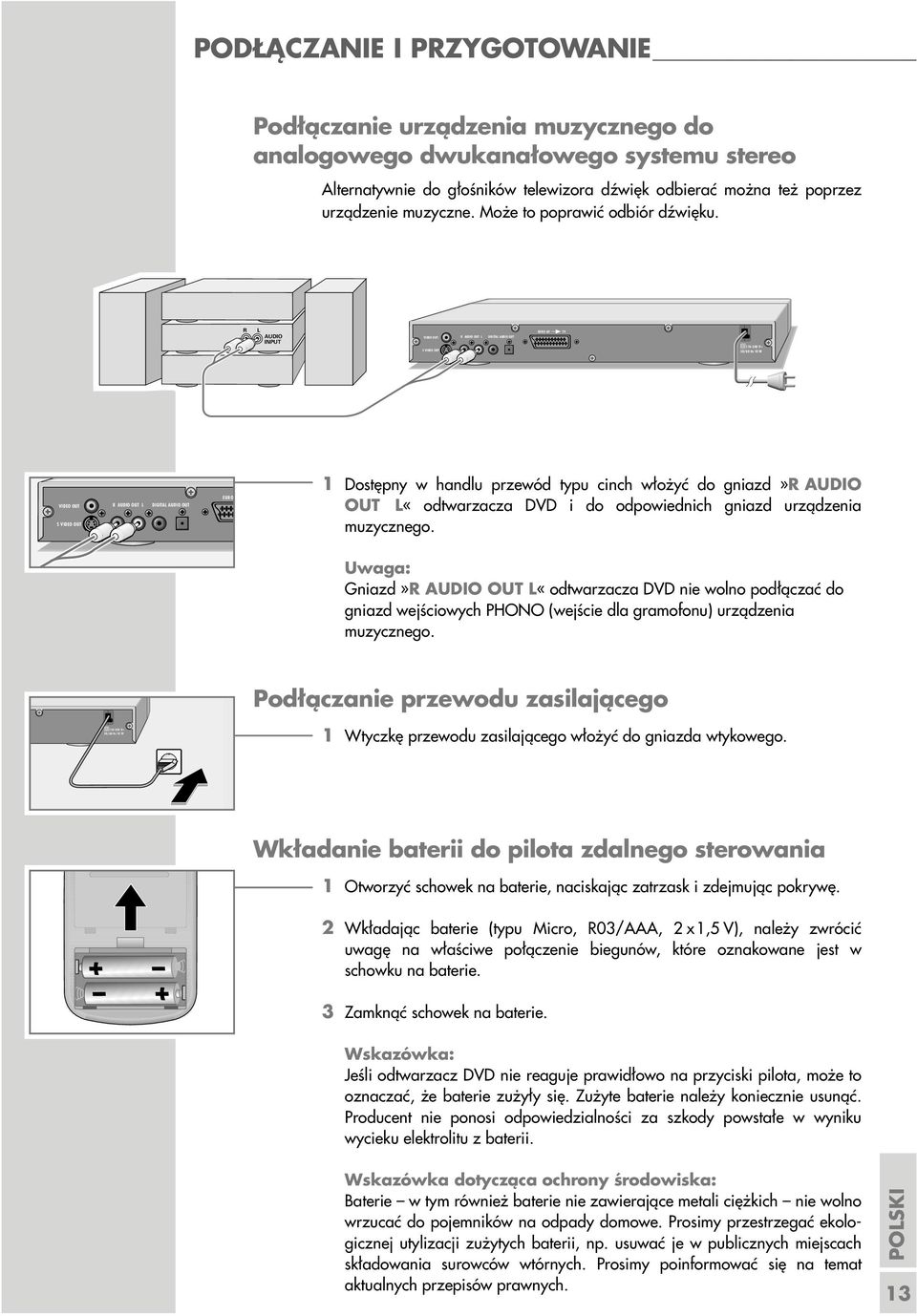

13 PODŁĄCZANIE I PRZYGOTOWANIE Podłączanie urządzenia muzycznego do analogowego dwukanałowego systemu stereo Alternatywnie do głośników telewizora dźwięk odbierać można też poprzez urządzenie muzyczne. Może to poprawić odbiór dźwięku. R L AUDIO INPUT VIDEO OUT R AUDIO OUT L DIGITAL AUDIO OUT S VIDEO OUT EURO AV TV V~ 50/60 Hz 10 W VIDEO OUT R AUDIO OUT L DIGITAL AUDIO OUT S VIDEO OUT EURO 1 Dostępny w handlu przewód typu cinch włożyć do gniazd»r AUDIO OUT L«odtwarzacza DVD i do odpowiednich gniazd urządzenia muzycznego. Uwaga: Gniazd»R AUDIO OUT L«odtwarzacza DVD nie wolno podłączać do gniazd wejściowych PHONO (wejście dla gramofonu) urządzenia muzycznego V~ 50/60 Hz 10 W Podłączanie przewodu zasilającego 1 Wtyczkę przewodu zasilającego włożyć do gniazda wtykowego. Wkładanie baterii do pilota zdalnego sterowania 1 Otworzyć schowek na baterie, naciskając zatrzask i zdejmując pokrywę. 2 Wkładając baterie (typu Micro, R03/AAA, 2 x 1,5 V), należy zwrócić uwagę na właściwe połączenie biegunów, które oznakowane jest w schowku na baterie. 3 Zamknąć schowek na baterie. Wskazówka: Jeśli odtwarzacz DVD nie reaguje prawidłowo na przyciski pilota, może to oznaczać, że baterie zużyły się. Zużyte baterie należy koniecznie usunąć. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku wycieku elektrolitu z baterii. Wskazówka dotycząca ochrony środowiska: Baterie w tym również baterie nie zawierające metali ciężkich nie wolno wrzucać do pojemników na odpady domowe. Prosimy przestrzegać ekologicznej utylizacji zużytych baterii, np. usuwać je w publicznych miejscach składowania surowców wtórnych. Prosimy poinformować się na temat aktualnych przepisów prawnych. 13

14 URUCHAMIANIE Włączanie odtwarzacza DVD 1 Włączyć odtwarzacz DVD przyciskiem»on/off«urządzenia. Wskazówki: Podczas dokonywania opisywanych poniżej ustawień odtwarzacz DVD musi być zatrzymany (pozycja Stop). Wszelkie ustawienia dokonane w głównym menu zostaną uaktywnione dopiero po potwierdzeniu przyciskiem» SETUP«. Wybór języka menu ekranowego Istnieje możliwość wyboru dwunastu języków menu. Ustawieniem fabrycznym jest język angielski»english«. Installation Picture Sound Child lock 1 W pozycji Stop wywołać główne menu przyciskiem» SETUP«. Player language Subtitle Audio language Menu language Player language Factory Defaults English English English English On Reset 2 Zaznaczyć punkt menu»installation«(instalacja) przyciskiem»a «lub» s«i uaktywnić przyciskiem» ENTER«. W wierszu»player Language«(Język odtwarzacza) uaktywniony język menu jest podświetlony na niebiesko. 3 Wybrać żądany język menu, naciskając kolejno przycisk» ENTER«. 4 Zakończyć programowanie przyciskiem» SETUP«. Synchronizacja odtwarzacza DVD z telewizorem Ustawianie systemu TV Zależnie od wyposażenia telewizora lub płaskiego ekranu należy dostosować standard koloru menu ekranowego odtwarzacza DVD do odbiornika telewizyjnego/płaskiego ekranu. Opcja»NTSC«dla telewizorów odbierających w systemie NTSC lub opcja»pal«dla telewizorów odbierających w systemie»pal«. Opcja»Auto«dla telewizorów multimedialnych, system TV dostosowuje się do zawartości płyty. 1 W pozycji Stop wywołać główne menu przyciskiem» SETUP«. Instalacja Obraz Dêwi k Blokada Format TV Standard TV WyjÊcie Video 4:3 PS NTSC S-Video NTSC PAL Auto 2 Zaznaczyć punkt menu»obraz«przyciskiem»a «lub» s«i uaktywnić przyciskiem» ENTER«. 3 Zaznaczyć wiersz» Standard TV«przyciskiem»S«lub»A«i uaktywnić przyciskiem» ENTER«. 4 Wybrać żądaną opcję (»NTSC«,»PAL«lub»Auto«) przyciskiem»s«lub»a«i potwierdzić przyciskiem» ENTER«. Wskazówka: Na telewizorze w systemie PAL możliwe jest oglądanie każdej płyty DVD, gdyż zawsze następuje automatyczna konwersja systemu TV. Zależnie od rodzaju konwersji mogą wystąpić zakłócenia podczas odtwarzania ruchomych obrazów Zakończyć programowanie przyciskiem» SETUP«.

15 URUCHAMIANIE Wybór wyjścia Video (EURO AV/RGB lub S-Video) Wyjście Video odtwarzacza DVD ustawione jest fabrycznie na opcję»rgb«. Jeżeli odtwarzacz DVD podłączany jest za pomocą przewodu Y/C (gniazdo»s-video OUT«odtwarzacza DVD) do telewizora, należy skonfigurować wyjście»s-video«, aby sygnał wizyjny i obraz mógł być transmitowany do telewizora. 1 W pozycji Stop wywołać główne menu przyciskiem» SETUP«. Instalacja Obraz Dêwi k Blokada Format TV Standard TV WyjÊcie Video 4:3 PS NTSC S-Video S-Video RGB 2 Zaznaczyć punkt menu»obraz«przyciskiem»a «lub» s«i uaktywnić przyciskiem» ENTER«. 3 Zaznaczyć wiersz»wyjście Video«przyciskiem»S«lub»A«i uaktywnić przyciskiem» ENTER«. 4 Wybrać żądane wyjście Video (»RGB«dla gniazda»euro AV fi TV«lub»S-Video«dla gniazda»s-video OUT«) przyciskiem»s«lub»a«i potwierdzić przyciskiem» ENTER«. 5 Zakończyć programowanie przyciskiem» SETUP«. Wybór formatu ekranu telewizora Ustawienie to zależy od telewizora lub płaskiego ekranu oraz informacji zawartych na płycie DVD. Jeżeli posiadają Państwo telewizor lub płaski ekran o formacie ekranu 4:3, można dokonać następujących ustawień: 4:3 PS (Pan&Scan) do odbioru szerokiego obrazu, przy którym lewa i prawa krawędź obrazu jest odcięta (zależnie od stosowanej płyty DVD). Opcja 4:3 PS jest ustawieniem fabrycznym lub 4:3 LB (Letterbox) do odbioru szerokiego obrazu z czarnymi pasami w górnej i dolnej części ekranu telewizora. Jeżeli posiadają Państwo telewizor lub płaski ekran o formacie ekranu 16:9, należy wybrać ustawienie 16:9. 1 W pozycji Stop wywołać główne menu przyciskiem» SETUP«. Instalacja Obraz Dêwi k Blokada Format TV Standard TV WyjÊcie Video 4:3 PS NTSC S-Video 4:3 PS 4:3 LB 16:9 2 Zaznaczyć punkt menu»obraz«przyciskiem»a «lub» s«i uaktywnić przyciskiem» ENTER«. 3 Zaznaczyć wiersz»format TV«przyciskiem»S«lub»A«i uaktywnić przyciskiem» ENTER«. 4 Wybrać żądaną opcję dla formatu obrazu (»4:3 PS«,»4:3 LB«lub»16:9«) przyciskiem»s«lub»a«i potwierdzić przyciskiem» ENTER«. 5 Zakończyć programowanie przyciskiem» SETUP«. 15

16 PRZED ODTWARZANIEM Przygotowanie 1 Włączyć telewizor i wybrać kanał programowy dla odtwarzacza DVD. 2 Jeżeli do odtwarzacza DVD zostało podłączone urządzenie muzyczne lub odbiornik AV, należy włączyć te urządzenia i wybrać odpowiednie wejście Audio dla odtwarzacza DVD. No Disc 3 Włączyć odtwarzacz DVD przyciskiem»on/off«urządzenia. Na wyświetlaczu odtwarzacza DVD pojawia się napis»{o disc«, a na ekranie telewizora napis»brak płyty«. Wkładanie płyty 1 Nacisnąć przycisk» «. Na wyświetlaczu:»ope{«, otwiera się kieszeń na płyty. 2 Włożyć płytę w kieszeń stroną z nadrukiem zwróconą do góry. w aduj... Odtwarzanie Ø 3 Nacisnąć przycisk» «. Na wyświetlaczu:» CLOSE«, kieszeń na płyty zamyka się ponownie, następnie pulsuje wskaźnik» LOAd«, płyta jest wczytywana. Wyświetlany jest: upływający czas odtwarzania płyty. Wskazówki: Odtwarzanie płyty DVD, VCD, SVCD, JPEG-CD, KODAK Picture-CD lub CD Audio (CD-DA) uruchamia się automatycznie. W przypadku płyty CD MP3 pojawia się przeglądarka plików. Jeżeli na ekranie telewizora pojawi się symbol»-«, oznacza to, że wybrana funkcja nie jest możliwa w przypadku włożonej płyty. Wyjmowanie płyty 1 Nacisnąć przycisk» «. Wyświetlany jest napis:»ope{«, otwiera się kieszeń na płyty. 16

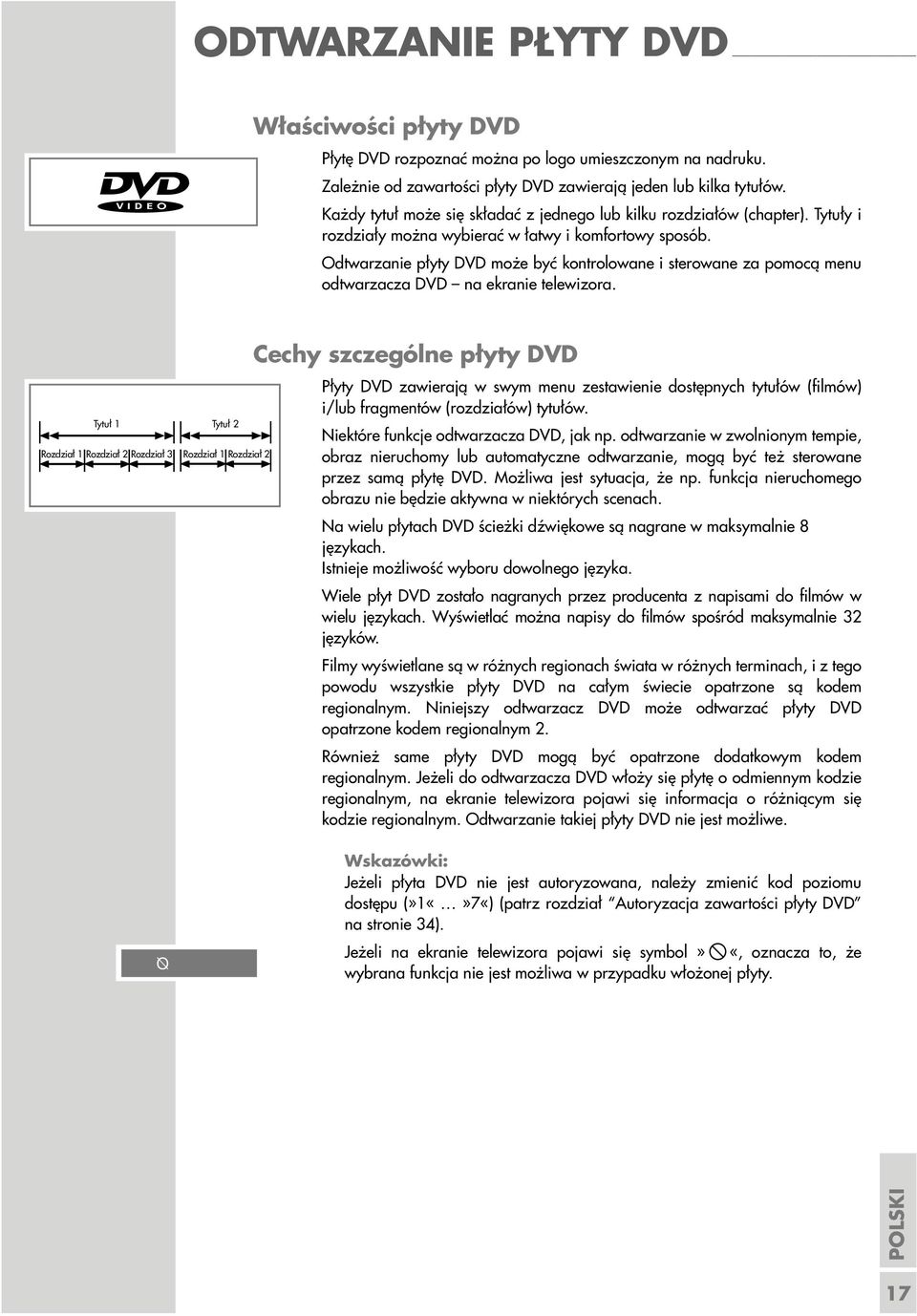

17 Ø ODTWARZANIE PŁYTY DVD Właściwości płyty DVD Płytę DVD rozpoznać można po logo umieszczonym na nadruku. Zależnie od zawartości płyty DVD zawierają jeden lub kilka tytułów. Każdy tytuł może się składać z jednego lub kilku rozdziałów (chapter). Tytuły i rozdziały można wybierać w łatwy i komfortowy sposób. Odtwarzanie płyty DVD może być kontrolowane i sterowane za pomocą menu odtwarzacza DVD na ekranie telewizora. Tytuł Titel 1 Tytuł Titel 2 Rozdział Kapitel 1 Rozdział Kapitel 2 Rozdział Kapitel 3 Rozdział Kapitel 1 Rozdział Kapitel 2 Cechy szczególne płyty DVD Płyty DVD zawierają w swym menu zestawienie dostępnych tytułów (filmów) i/lub fragmentów (rozdziałów) tytułów. Niektóre funkcje odtwarzacza DVD, jak np. odtwarzanie w zwolnionym tempie, obraz nieruchomy lub automatyczne odtwarzanie, mogą być też sterowane przez samą płytę DVD. Możliwa jest sytuacja, że np. funkcja nieruchomego obrazu nie będzie aktywna w niektórych scenach. Na wielu płytach DVD ścieżki dźwiękowe są nagrane w maksymalnie 8 językach. Istnieje możliwość wyboru dowolnego języka. Wiele płyt DVD zostało nagranych przez producenta z napisami do filmów w wielu językach. Wyświetlać można napisy do filmów spośród maksymalnie 32 języków. Filmy wyświetlane są w różnych regionach świata w różnych terminach, i z tego powodu wszystkie płyty DVD na całym świecie opatrzone są kodem regionalnym. Niniejszy odtwarzacz DVD może odtwarzać płyty DVD opatrzone kodem regionalnym 2. Również same płyty DVD mogą być opatrzone dodatkowym kodem regionalnym. Jeżeli do odtwarzacza DVD włoży się płytę o odmiennym kodzie regionalnym, na ekranie telewizora pojawi się informacja o różniącym się kodzie regionalnym. Odtwarzanie takiej płyty DVD nie jest możliwe. Wskazówki: Jeżeli płyta DVD nie jest autoryzowana, należy zmienić kod poziomu dostępu (»17«) (patrz rozdział Autoryzacja zawartości płyty DVD na stronie 34). Jeżeli na ekranie telewizora pojawi się symbol»-«, oznacza to, że wybrana funkcja nie jest możliwa w przypadku włożonej płyty. 17

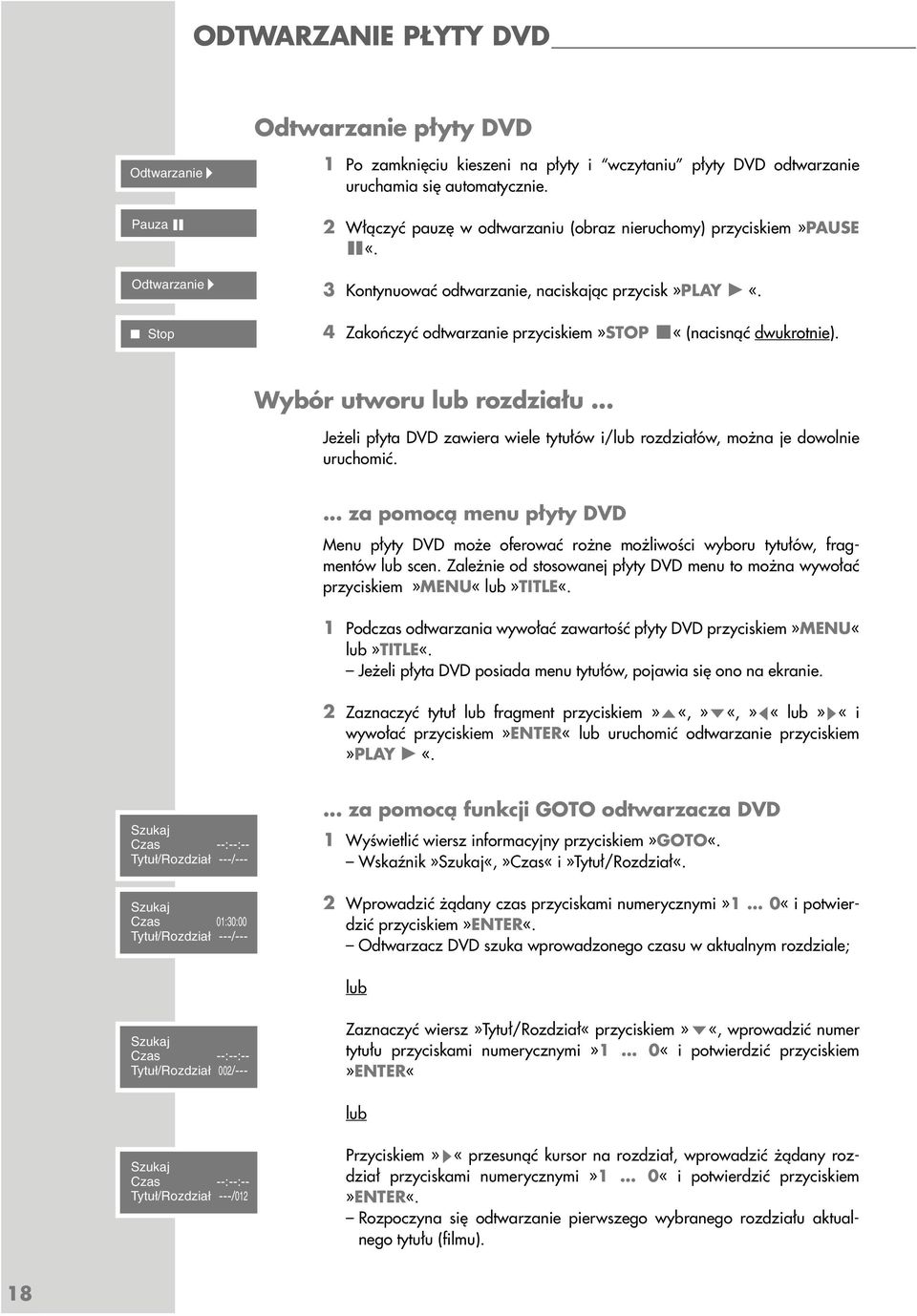

18 ODTWARZANIE PŁYTY DVD Odtwarzanie płyty DVD Odtwarzanie Pauza II Odtwarzanie 7 Stop 1 Po zamknięciu kieszeni na płyty i wczytaniu płyty DVD odtwarzanie uruchamia się automatycznie. 2 Włączyć pauzę w odtwarzaniu (obraz nieruchomy) przyciskiem»pause!«. 3 Kontynuować odtwarzanie, naciskając przycisk»play 8 «. 4 Zakończyć odtwarzanie przyciskiem»stop 7«(nacisnąć dwukrotnie). Wybór utworu lub rozdziału... Jeżeli płyta DVD zawiera wiele tytułów i/lub rozdziałów, można je dowolnie uruchomić.... za pomocą menu płyty DVD Menu płyty DVD może oferować rożne możliwości wyboru tytułów, fragmentów lub scen. Zależnie od stosowanej płyty DVD menu to można wywołać przyciskiem»menu«lub»title«. 1 Podczas odtwarzania wywołać zawartość płyty DVD przyciskiem»menu«lub»title«. Jeżeli płyta DVD posiada menu tytułów, pojawia się ono na ekranie. 2 Zaznaczyć tytuł lub fragment przyciskiem»a«,»s«,»a«lub»s«i wywołać przyciskiem»enter«lub uruchomić odtwarzanie przyciskiem»play 8 «. Szukaj Czas --:--:-- Tytu /Rozdzia ---/--- Szukaj Czas 01:30:00 Tytu /Rozdzia ---/ za pomocą funkcji GOTO odtwarzacza DVD 1 Wyświetlić wiersz informacyjny przyciskiem»goto«. Wskaźnik»Szukaj«,»Czas«i»Tytuł/Rozdział«. 2 Wprowadzić żądany czas przyciskami numerycznymi»1 0«i potwierdzić przyciskiem»enter«. Odtwarzacz DVD szuka wprowadzonego czasu w aktualnym rozdziale; lub Szukaj Czas --:--:-- Tytu /Rozdzia 002/--- Zaznaczyć wiersz»tytuł/rozdział«przyciskiem» S«, wprowadzić numer tytułu przyciskami numerycznymi»1 0«i potwierdzić przyciskiem»enter«lub Szukaj Czas --:--:-- Tytu /Rozdzia ---/012 Przyciskiem» s«przesunąć kursor na rozdział, wprowadzić żądany rozdział przyciskami numerycznymi»1 0«i potwierdzić przyciskiem»enter«. Rozpoczyna się odtwarzanie pierwszego wybranego rozdziału aktualnego tytułu (filmu). 18

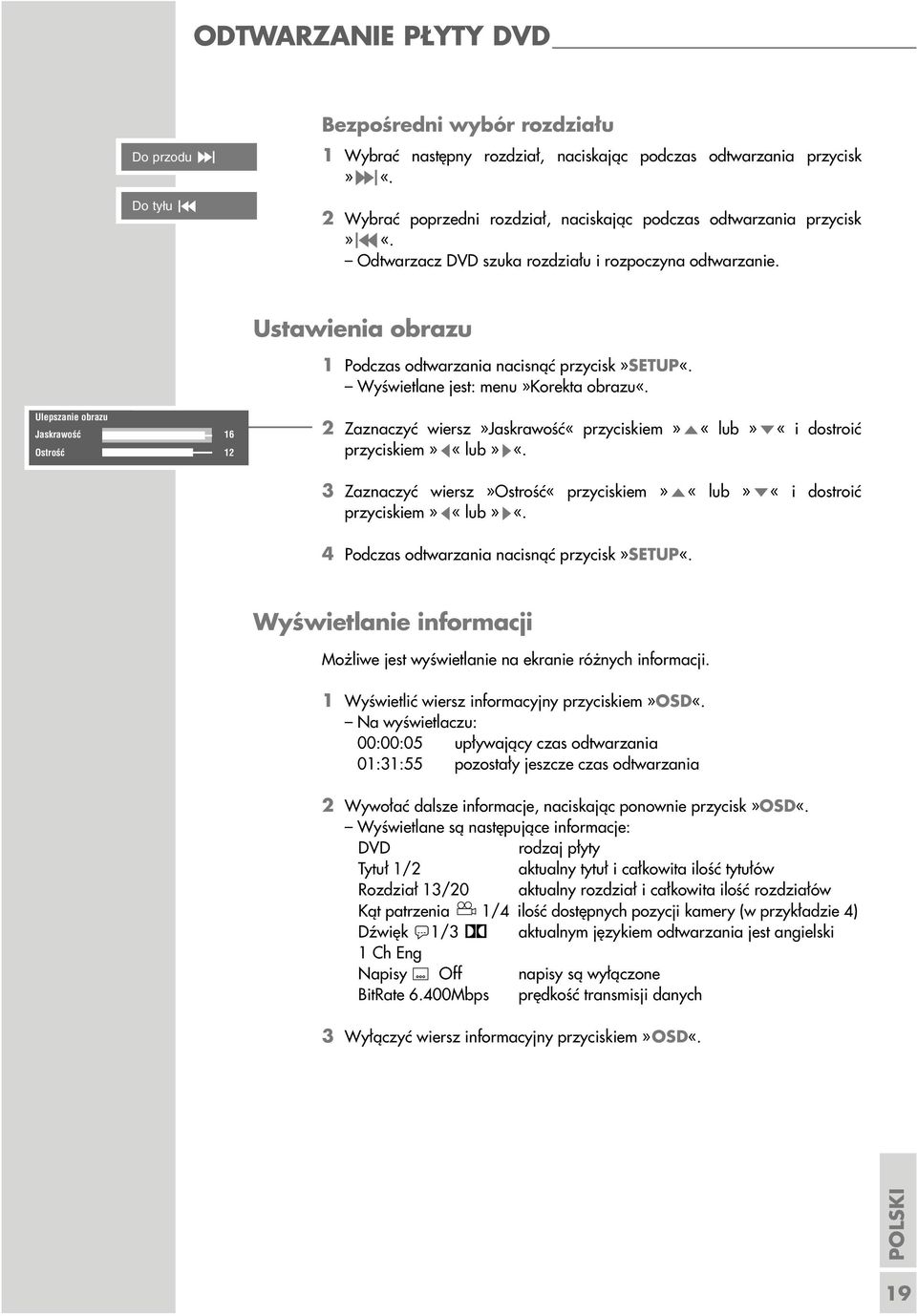

19 ODTWARZANIE PŁYTY DVD Do przodu s6 Do ty u 5a Bezpośredni wybór rozdziału 1 Wybrać następny rozdział, naciskając podczas odtwarzania przycisk»s6«. 2 Wybrać poprzedni rozdział, naciskając podczas odtwarzania przycisk»5a«. Odtwarzacz DVD szuka rozdziału i rozpoczyna odtwarzanie. Ulepszanie obrazu JaskrawoÊç OstroÊç Ustawienia obrazu 1 Podczas odtwarzania nacisnąć przycisk»setup«. Wyświetlane jest: menu»korekta obrazu«. 2 Zaznaczyć wiersz»jaskrawość«przyciskiem» A«lub» S«i dostroić przyciskiem»a«lub»s«. 3 Zaznaczyć wiersz»ostrość«przyciskiem» A«lub» S«i dostroić przyciskiem»a«lub»s«. 4 Podczas odtwarzania nacisnąć przycisk»setup«. Wyświetlanie informacji Możliwe jest wyświetlanie na ekranie różnych informacji. 1 Wyświetlić wiersz informacyjny przyciskiem»osd«. Na wyświetlaczu: 00:00:05 upływający czas odtwarzania 01:31:55 pozostały jeszcze czas odtwarzania 2 Wywołać dalsze informacje, naciskając ponownie przycisk»osd«. Wyświetlane są następujące informacje: DVD rodzaj płyty Tytuł 1/2 aktualny tytuł i całkowita ilość tytułów Rozdział 13/20 aktualny rozdział i całkowita ilość rozdziałów Kąt patrzenia 1/4 ilość dostępnych pozycji kamery (w przykładzie 4) Dźwięk b1/3 = aktualnym językiem odtwarzania jest angielski 1 Ch Eng Napisy Off napisy są wyłączone BitRate 6.400Mbps prędkość transmisji danych 3 Wyłączyć wiersz informacyjny przyciskiem» OSD«. 19

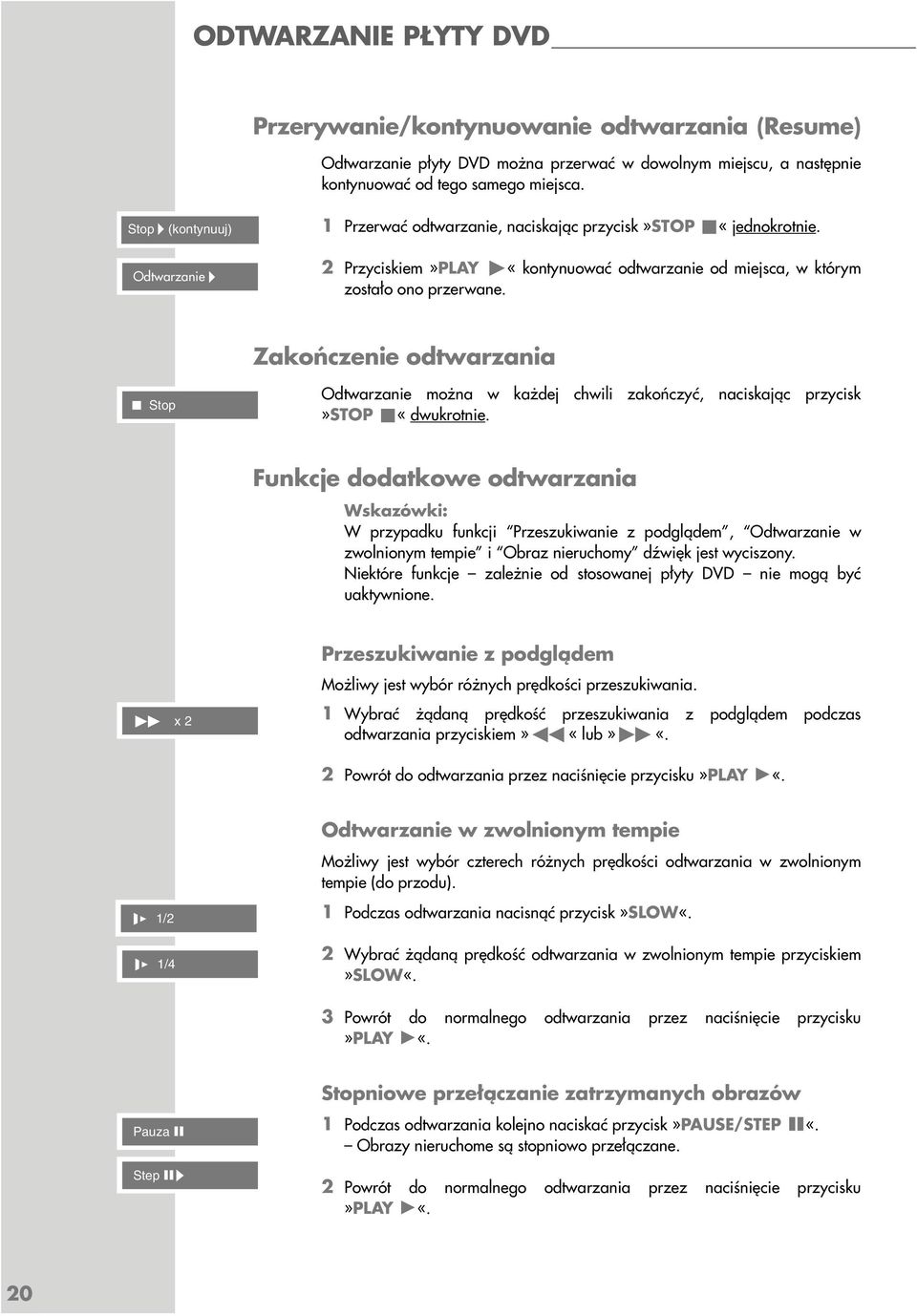

20 ODTWARZANIE PŁYTY DVD Przerywanie/kontynuowanie odtwarzania (Resume) Odtwarzanie płyty DVD można przerwać w dowolnym miejscu, a następnie kontynuować od tego samego miejsca. Stop (kontynuuj) Odtwarzanie 1 Przerwać odtwarzanie, naciskając przycisk»stop 7«jednokrotnie. 2 Przyciskiem»PLAY 8«kontynuować odtwarzanie od miejsca, w którym zostało ono przerwane. Zakończenie odtwarzania 7 Stop Odtwarzanie można w każdej chwili zakończyć, naciskając przycisk»stop 7«dwukrotnie. Funkcje dodatkowe odtwarzania Wskazówki: W przypadku funkcji Przeszukiwanie z podglądem, Odtwarzanie w zwolnionym tempie i Obraz nieruchomy dźwięk jest wyciszony. Niektóre funkcje zależnie od stosowanej płyty DVD nie mogą być uaktywnione. 4 x 2 Przeszukiwanie z podglądem Możliwy jest wybór różnych prędkości przeszukiwania. 1 Wybrać żądaną prędkość przeszukiwania z podglądem podczas odtwarzania przyciskiem»3 «lub»4 «. 2 Powrót do odtwarzania przez naciśnięcie przycisku»play 8«. & 1/2 & 1/4 Odtwarzanie w zwolnionym tempie Możliwy jest wybór czterech różnych prędkości odtwarzania w zwolnionym tempie (do przodu). 1 Podczas odtwarzania nacisnąć przycisk»slow«. 2 Wybrać żądaną prędkość odtwarzania w zwolnionym tempie przyciskiem»slow«. 3 Powrót do normalnego odtwarzania przez naciśnięcie przycisku»play 8«. Pauza II Step IIs Stopniowe przełączanie zatrzymanych obrazów 1 Podczas odtwarzania kolejno naciskać przycisk»pause/step!«. Obrazy nieruchome są stopniowo przełączane. 2 Powrót do normalnego odtwarzania przez naciśnięcie przycisku»play 8«. 20

21 ODTWARZANIE PŁYTY DVD Wybór kąta ujęcia kamery wybranych scen lub sekwencji Wiele płyt DVD zawiera sceny lub sekwencje, które zostały sfilmowane kilkakrotnie z różnych pozycji kamery (różne kąty ujęcia). Można uaktywnić te różne kąty ujęcia kamery. n 1/3 1 Podczas odtwarzania wybrać funkcję kąta ujęcia kamery przyciskiem»angle«. Wskaźnik» 1/3«wskazuje kąt ujęcia kamery, w podanym przykładzie pierwszy z trzech możliwych. 2 Wybrać inny kąt patrzenia przyciskiem»angle«. v 1 Powiększanie obrazu i przesuwanie fragmentu obrazu (zoom) 1 Podczas odtwarzania lub pauzy nacisnąć jedno-, dwu- lub trzykrotnie przycisk»zoom«(zależnie od płyty DVD). Wyświetlane są symbole:»v 1«,»v 2«lub»v 3«; fragment obrazu jest powiększany. 2 Fragment obrazu można przesuwać po ekranie przyciskiem»a «,»s«,»a«lub»s«. v Off 3 Wyłączyć funkcję, ponownie naciskając przycisk»zoom«. Wyświetlany jest symbol:»v Off«. Przełączanie języka synchronizacji (dubbingu) lub formatu dźwięku Ustawienia te zmieniają ustawiony wstępnie język synchronizacji, o ile płyta DVD oferuje inne języki. b2/3 =1 Ch Pol 1 Podczas odtwarzania nacisnąć przycisk»audio«. Wyświetlane jest: krótko na przykład» b2/3 = 1 Ch Ger«, aktualny język synchronizacji (dubbingu), w podanym przykładzie: 2. z 3 dostępnych języków dubbingu, format dźwięku Dolby Digital = Wybrać żądany język synchronizacji (dubbingu), naciskając kolejno przycisk»audio«. Wskazówka: Przełączenie na inny język dubbingu może być niemożliwe, zależnie od ustawień płyty DVD. W taki wypadku zmiana ustawień możliwa jest zazwyczaj w menu DVD. 21

22 ODTWARZANIE PŁYTY DVD Wybór i wyświetlanie napisów do filmu Jeżeli płyta DVD posiada napisy do filmu, można je wyświetlić na ekranie telewizora. Jeżeli dostępne są napisy w kilku językach, można wybrać dowolny język. o1/21 Eng 1 Podczas odtwarzania nacisnąć przycisk»sub TITLE«. Wyświetlane jest: krótko na przykład»o 1/21 Eng«, aktualny napis. 2 Wybrać żądany język napisów, naciskając kolejno przycisk»sub TITLE«. Wskazówki: Aby wyłączyć napisy, naciskać kolejno przycisk»sub TITLE«, aż pojawi się napis»o Wył.«. Przełączenie na inny język napisów może być niemożliwe, zależnie od ustawień płyty DVD. W taki wypadku zmiana ustawień możliwa jest zazwyczaj w menu DVD. Zaznaczanie i odtwarzanie scen Wybraną scenę płyty DVD można zaznaczyć za pomocą zakładki. Zakładkę można wybrać bezpośrednio podczas odtwarzania. Na każdej płycie DVD można umieścić trzy zakładki. Zak adka 1 --:--:-- Zak adka 2 --:--:-- Zak adka 3 --:--:-- Zak adka 1 00:20:35 Zak adka 2 --:--:-- Zak adka 3 --:--:-- Umieszczanie zakładek 1 Podczas odtwarzania nacisnąć dwukrotnie przycisk»goto«. 2 Wybrać zakładkę przyciskiem»s«lub»a«. 3 W miejscu, w którym ma być umieszczona zakładka, nacisnąć przycisk»enter«. Na wyświetlaczu wyświetlany jest czas odtwarzania. Wskazówki: Wybrać następną zakładkę przyciskiem»s«lub»a«i zaznaczyć nowe miejsce. Zakładki (czas odtwarzania) można skasować przyciskiem»clear«. Odtwarzanie zaznaczonych scen 1 Podczas odtwarzania nacisnąć dwukrotnie przycisk»goto«. 2 Wybrać zakładkę przyciskiem»s«lub»a«i potwierdzić przyciskiem»enter«. Odtwarzanie rozpoczyna się od zaznaczonego miejsca. 22

23 ODTWARZANIE PŁYTY DVD Odtwarzanie rozdziałów w przypadkowej kolejności Jeżeli płyta DVD posiada tę funkcję, możliwe jest odtwarzanie rozdziałów w przypadkowej kolejności. Shuffle Za. Shuffle Wy. 1 Podczas odtwarzania nacisnąć przycisk»prog«. Wyświetlany jest napis:»shuffle Zał.«, rozdziały są odtwarzane w przypadkowej kolejności. 2 Zakończyć funkcję, naciskając przycisk» PROG«dwukrotnie. Wyświetlany jest: krótko napis»shuffle Zał.«, następnie»shuffle Wył.«. Wskazówka: Opisana funkcja Odtwarzanie rozdziałów w przypadkowej kolejności dotyczy odtwarzania płyt S-VCD/VCD (patrz strona 24), CD MP3 (patrz strona 26) i CD Audio (patrz strona 30), o ile dana płyta posiada tę funkcję. Funkcje powtórzenia Powtórzenie wybranej sceny (A-B Repeat) Zaznaczyć można początek i koniec wybranej sceny; będzie ona powtórnie odtwarzana. Zaznacz A Zaznacz A B Wy. 1 Podczas odtwarzania zaznaczyć początek sceny, naciskając przycisk»a-b«. Wyświetlany jest napis:»zaznacz A «. 2 Zaznaczyć koniec sceny, ponownie naciskając przycisk» A-B«. Wyświetlany jest napis:»zaznacz A B«, zaznaczona scena będzie ciągle powtarzana. 3 Zakończyć funkcję, ponownie naciskając krótko przycisk» A-B«. Wyświetlany jest napis:»wył.«. Powtórzenie rozdziału lub całej płyty DVD Funkcje te umożliwiają powtórne odtwarzanie aktualnego rozdziału lub całej płyty DVD. Powtórz Rozdzia Powtórz Tytu Wy. 1 Podczas odtwarzania nacisnąć przycisk»repeat«. Wyświetlany jest napis:»powtórz Rozdział«, rozdział jest powtarzany. 2 Podczas odtwarzania dwukrotnie nacisnąć krótko przycisk»repeat«. Wyświetlany jest napis:»powtórz Tytuł«, cała płyta DVD jest powtarzana. 3 Zakończyć funkcję, ponownie naciskając krótko przycisk» REPEAT«. Wyświetlany jest napis:»wył.«. 23

24 ODTWARZANIE PŁYTY S-VCD/VCD 1 Film Menu Menü-Anzeige Film Film Standbild Obraz nieruchomy Standbild Obraz nieruchomy Standbild Obraz nieruchomy Właściwości płyt S-VCD/VCD Płyty S-VCD/VCD (CD Video) rozpoznać można po logo umieszczonym na nadruku. Zależnie od zawartości płyty S-VCD/VCD (filmy, wideoklipy itd.) na dysku nagrana jest jedna lub kilka ścieżek. Płyty S-VCD/VCD nagrane są podobnie jak płyty CD Audio w systemie struktury ścieżek. Płyty S-VCD/VCD mogą być nagrane za pomocą systemu PBC (Play Back Control) służącym do nawigacji ścieżek. Zależy to od stosowanego oprogramowania do obróbki i nagrywania. Odtwarzanie płyty S-VCD/VCD może być kontrolowane i sterowane za pomocą menu odtwarzacza DVD na ekranie telewizora. Niektóre funkcje odtwarzacza DVD (odtwarzanie w zwolnionym tempie, kąt ujęcia kamery, zaznaczanie scen) nie dają się uruchomić podczas odtwarzania płyty S-VCD/VCD. Zależy to od sposobu nagrania płyty S-VCD/VCD. Płyty S-VCD mogą zawierać zależnie od sposobu nagrania różne języki synchronizacji (dubbingu) i napisy. Funkcja PBC (Play Back Control) Funkcja PBC umożliwia nawigację zawartością płyt S-VCD/VCD. Informacje PBC zapisywane są na płycie podczas procesu nagrywania. Funkcja PBC korzysta ze struktury listy odtwarzania w menu na płycie S-VCD/VCD. Funkcja PBC jest uaktywniona fabrycznie. Funkcja PBC i informacje programowe na płycie S-VCD/VCD ukazują możliwości nawigacji. Jeżeli płyta posiada funkcję PBC, na wyświetlaczu odtwarzacza DVD pojawia się napis»pbc«. Jeżeli funkcja PBC nie jest dostępna, nawigacja płyty S-VCD/VCD wygląda podobnie jak w przypadku płyt CD Audio (ze strukturą ścieżek dźwiękowych). Za pomocą przycisków numerycznych» 1 0«, wzgl.»5a«lub»s6«można wybrać ścieżki dźwiękowe, uruchomić odtwarzanie przyciskiem»play 8«i zakończyć odtwarzanie przyciskiem»stop 7«(nacisnąć dwukrotnie). PBC Wył. Włączanie/wyłączanie funkcji PBC (Play Back Control) 1 Wyłączyć funkcję PBC podczas odtwarzania przyciskiem» TITLE«(nacisnąć dwukrotnie). Na wyświetlaczu:»pbc Wył.«. PBC Zał. 2 Włączyć funkcję PBC podczas odtwarzania przyciskiem» TITLE«(nacisnąć dwukrotnie). Na wyświetlaczu:»pbc Zał.«. 24

25 ODTWARZANIE PŁYTY S-VCD/VCD Odtwarzanie ścieżki Odtwazanie Pauza II Step II Odtwazanie 7 Stop 1 Po zamknięciu kieszeni na płyty i wczytaniu płyty S-VCD/VCD odtwarzanie uruchamia się automatycznie. 2 Włączyć pauzę w odtwarzaniu (obraz nieruchomy) przyciskiem»pause!«. 3 Przełączać kolejno pojedyncze obrazy, naciskając kolejno przycisk»pause!«. 4 Kontynuować odtwarzanie, naciskając przycisk»play 8 «. 5 Zakończyć odtwarzanie przyciskiem»stop 7«(nacisnąć dwukrotnie przy wyłączonej funkcji PBC). Wybór ścieżek za pomocą menu płyty 1 Wywołać menu płyty podczas odtwarzania przyciskiem» MENU«. Na ekranie pojawia się menu. Poszczególne ścieżki wyświetlane są w formacie małych obrazów. Odtwazanie 2 Zaznaczyć żądany obraz małoformatowy przyciskiem»s«lub»a«, wzgl.»a «lub»s«i uruchomić przyciskiem»enter«. Rozpoczyna się odtwarzania wybranego obrazu małoformatowego. Wybór ścieżki Jeżeli płyta S-VCD/VCD zawiera wiele ścieżek, można je wybrać również przy wyłączonej funkcji PBC. To, czy płyta S-VCD/VCD zawiera wiele ścieżek, sygnalizowane jest w wierszu informacyjnym. 1 Wybrać żądaną ścieżkę bezpośrednio przyciskami numerycznymi»1 0«i»10+«lub Do przodu s6 wybierać kolejne ścieżki przyciskiem»5a«lub»s6«. Przeszukiwanie z podglądem Możliwy jest wybór różnych prędkości przeszukiwania z podglądem. 4 x 2 1 Wybrać żądaną prędkość przeszukiwania z podglądem podczas odtwarzania przyciskiem»3 «lub»4 «. 2 Powrót do normalnego odtwarzania przez naciśnięcie przycisku»play 8«. Zakończenie odtwarzania Odtwarzanie można w każdej chwili zakończyć, naciskając przycisk»stop 7«(nacisnąć dwukrotnie przy wyłączonej funkcji PBC). 25

26 ODTWARZANIE PŁYTY CD MP3 TOP SUB SUB Track 1 Track 2 Właściwości płyty CD MP3 Skrót MP3 oznacza MPEG-1 Audio Player 3 i pochodzi od nazwy formatu Motion Picture Expert Group (MPEG), który stworzony został do kompresji danych filmowych. Format MP3 umożliwia zapis w pamięci komputera plików dźwiękowych Audio o jakości zbliżonej do płyt kompaktowych. Potrzebnych jest do tego tylko ok. 10% pierwotnej ilości danych. Pliki MP3 kodowane są standardowo z prędkością transmisji danych 128 kbps. Obowiązuje zasada: im wyższa prędkość transmisji danych pliku MP3, tym lepsza jakość dźwięku. W Internecie większość plików MP3 zakodowana jest z prędkością transmisji danych 128 lub 160 kbps. Prędkość 160 kbps klasyfikowana jest jako jakość dźwięku płyty CD. Pliki MP3 można pobierać również z Internetu, a następnie przegrywać na płyty CD-Rom. Odtwarzacz DVD potrafi odczytywać tzw. ID3-Tag z nagłówka pliku, który zawiera informacje o utworze muzycznym i wykonawcy, i wyświetlać je w menu informacyjnym/wskaźniku stanu. Płyty MP3 zawierają tylko pliki dźwiękowe. Można je odtwarzać w tradycyjny sposób za pomocą urządzenia muzycznego. Emitowane podczas odtwarzania plików MP3 sygnały cyfrowe są zakodowane w formacie PCM, niezależnie od konfiguracji wyjścia Audio. Sygnały emitowane są z taką samą prędkością transmisji danych jak w przypadku nośnika danych (możliwe prędkości transmisji: 32 kbps 320 kbps, optymalna prędkość: 128 kbps). Pliki MP3 mogą zebrane w albumy (Directories) und pliki podobnie jak foldery i pliki w komputerze. CD-R 1/87 0:00:00 German Pop Die Fan 6 Absolute Be Xavier 7 Basis - Ich Kami - 8 Blumfeld - T Wolfga 9 Echt - Wo b BAP - Genre: Hip-Hop Odtwarzanie 1 Po zamknięciu kieszeni na płyty i wczytaniu płyty CD MP3 wyświetlana jest przeglądarka plików (spis treści) płyty CD MP3. Rozpoczyna się automatyczne odtwarzanie pierwszego pliku wybranego albumu. 2 Wybrać plik przyciskiem»a«,»s«,»a «lub»s«. 3 Uruchomić odtwarzanie przyciskiem» ENTER«. Odtwarzanie uruchamia się od wybranego pliku. Wskazówka: Zawartość płyty CD MP3 (przeglądarka plików) można wywołać przyciskiem» TITLE«. Pausza II Odtwazanie 4 Przerwać odtwarzanie (pauza) przyciskiem»pause!«. 5 Kontynuować odtwarzanie, naciskając przycisk» PLAY 8«. 26

27 ODTWARZANIE PŁYTY CD MP3 Wybór plików za pomocą przycisków numerycznych 1 Podczas odtwarzania wybrać żądany plik przyciskiem» 1 0«. Aby wprowadzić dwucyfrowy numer utworu wpisać najpierw pozycję dziesiątki przyciskiem» 10+«(ewentualnie nacisnąć kilkakrotnie), a następnie pozycję jednostki przyciskami numerycznymi» 1 0«. Rozpoczyna się odtwarzanie wybranego utworu. Do przodu s6 Do ty u 5a za pomocą funkcji przeskakiwania (SKIP) 1 Podczas odtwarzania wybrać następny plik przyciskiem»s6«. 2 Wybrać poprzedni plik przyciskiem»5a«. Rozpoczyna się odtwarzanie wybranego pliku. Zakończenie odtwarzania 7 Stop 1 Zakończyć odtwarzanie przyciskiem»stop 7«(nacisnąć dwukrotnie). Wyjmowanie płyty CD MP3 1 Nacisnąć przycisk» «. Wyświetlany jest napis:»ope{«, otwiera się kieszeń na płyty. 27

28 WYŚWIETLANIE PŁYTY CD Z PLIKAMI ZDJĘCIOWYMI Właściwości płyty CD JPEG Skrót JPEG oznacza Joint Picture Experts Group. Metoda ta została opracowana do kompresji plików zdjęciowych. Pliki JPEG można nagrywać na płytę CD wraz plikami innego typu. Takie płyty kompaktowe nazywane są też dyskami plikowymi (File CD) lub dyskami mieszanymi (Mixed Mode-CD). Płyty CD mogą zawierać na przykład pliki dźwiękowe MP3 i pliki JPEG w celu np. prezentacji okładki albumu. Pliki na płycie CD JPEG mogą być zebrane w folderach. Przypomina to strukturę płyty CD MP3. Płyty JPEG zawierają tylko dane w formacie kompresji JPEG. Są to dane pochodzące przeważnie z kamer cyfrowych lub programów do obróbki obrazów. Dane (zdjęcia) wyświetlać można pojedynczo lub po kolei w formie prezentacji slajdów. Właściwości płyty KODAK Picture-CD Metoda ta została opracowana do archiwizacji fotografii wykonanych techniką analogową. Po wywołaniu zdjęcia małoformatowe są skanowane z rozdzielczością 1536 x 1024 pikseli i nagrywane na płytę CD w formacie plików JPEG. Na płycie KODAK Picture-CD mieści się maksymalnie 40 zdjęć. Oprócz plików zdjęciowych na płycie KODAK Picture-CD znajduje się też program do obróbki zdjęć, który umożliwia odtwarzanie płyty na komputerze, obróbkę zdjęć i oglądanie ich w formie prezentacji slajdów. Wyświetlanie zdjęć JPEG 1 Po zamknięciu kieszeni na płyty i wczytaniu płyty CD JPEG następuje automatyczne wyświetlanie kolejnych zdjęć. CD-R 4/88 Birds 1 H H H H H H H H H H Wywoływanie przeglądarki plików lub przeglądu zdjęć małoformatowych 1 Podczas wyświetlania wywołać przeglądarkę plików (spis treści płyty CD JPEG) przyciskiem»stop 7«; lub podczas wyświetlania wywołać przegląd zdjęć małoformatowych przyciskiem» MENU«. 2 Przyciskiem»s6«lub»5a«przejść do następnej lub poprzedniej strony przeglądu zdjęć małoformatowych. 3 Wybrać żądane zdjęcie przyciskiem»a«,»s«,»a «lub»s«i potwierdzić przyciskiem» ENTER«. Zdjęcie JPEG pojawia się na ekranie jako obraz nieruchomy; po krótkim czasie wyświetlane jest kolejne zdjęcie. 28 Pauza II Odtwazanie Wskazówka: Jeżeli zdjęcie ma być oglądane dłużej, nacisnąć przycisk»pause!«. Kontynuować wyświetlanie zdjęć przyciskiem» PLAY 8 «.

29 WYŚWIETLANIE PŁYTY CD Z PLIKAMI ZDJĘCIOWYMI Wybór zdjęć 24 za pomocą przycisków numerycznych 1 Podczas wyświetlania wybrać żądane zdjęcie przyciskiem» 1 0«. Aby wprowadzić dwucyfrowy numer zdjęcia wpisać najpierw pozycję dziesiątki przyciskiem» 10+«(ewentualnie nacisnąć kilkakrotnie), a następnie pozycję jednostki przyciskami numerycznymi» 1 0«. Rozpoczyna się wyświetlanie wybranego zdjęcia. Do przodu s6 Do ty u 5a za pomocą funkcji przeskakiwania (SKIP) 1 Podczas wyświetlania wybrać następne zdjęcie przyciskiem»s6«. 2 Wybrać poprzednie zdjęcie przyciskiem»5a«. Rozpoczyna się wyświetlanie wybranego zdjęcia. Zmiana formatu wyświetlanych zdjęć Zdjęcia można obracać. n 180 Deg CW n Original 1 Podczas wyświetlania obracać zdjęcia o 90 przyciskiem»angle«. 2 Aby zakończyć funkcję, naciskać kolejno przycisk»angle«, aż na ekranie pojawi się symbol» Original«. Powiększanie obrazu (zoom) Funkcja ta umożliwia powiększanie fragmentów obrazu i przesuwanie ich po ekranie. 1 Podczas wyświetlania lub pauzy nacisnąć przycisk»zoom«. v 4/3 2 Powiększyć fragment obrazu, naciskając kolejno przycisk» ZOOM«. 3 Przesuwać fragment obrazu po ekranie przyciskiem»a «,» s«,»a«lub»s«. v Off 4 Przełączyć na normalną wielkość obrazu, naciskając kolejno przycisk»zoom«, aż na ekranie pojawi się symbol»v Off«. 29

30 ODTWARZANIE PŁYTY CD AUDIO Właściwości płyty CD Audio Track 1 Track 2 Track 3 Track 4 Płytę CD Audio rozpoznaje się po umieszczonym obok logo. Płyty CD Audio zawierają tylko nagrania dźwiękowe. Można je odtwarzać w tradycyjny sposób za pomocą urządzenia muzycznego. Poszczególne utwory (ścieżki dźwiękowe) zapisane są w kolejności. Płyta nie ma struktury folderów. Odtwarzanie płyty CD Audio Odtwarzanie Pauza II Odtwarzanie 1 Odtwarzanie rozpoczyna się automatycznie po włożeniu płyty CD. Odtwarzanie zatrzymuje się po dotarciu do końca płyty CD. 2 Przerwać odtwarzanie (pauza) przyciskiem» PAUSE!«. 3 Kontynuować odtwarzanie, naciskając przycisk» PLAY 8 «. Wyświetlanie wiersza informacyjnego Wiersz informacyjny pojawia się na ekranie telewizora. CDDA 00:01:34 00:02:12 Track 2/19 1 Podczas odtwarzania wywołać wiersz informacyjny, naciskając jednokrotnie lub dwukrotnie przycisk» OSD«. Wiersz informacyjny jest wyświetlany na ekranie. Zawiera on informacje o płycie CD: upływający czas odtwarzania utworu, pozostały jeszcze czas odtwarzania i ilość utworów. 2 Wyłączyć wiersz informacyjny przyciskiem» OSD«. Wybór utworu za pomocą przycisków numerycznych 5 1 Wybrać żądany utwór przyciskiem»1 0«. Aby wprowadzić dwucyfrowy numer utworu wpisać najpierw pozycję dziesiątki przyciskiem» 10+«, a następnie pozycję jednostki przyciskami numerycznymi»1 0«. Rozpoczyna się odtwarzanie wybranego utworu. za pomocą funkcji przeskakiwania (SKIP) Do przodu s6 Do ty u 5a 1 Podczas odtwarzania wybrać następny utwór przyciskiem»s6«. 2 Wybrać poprzedni utwór przyciskiem»5a«. Rozpoczyna się odtwarzanie wybranego utworu. 30

31 ODTWARZANIE PŁYTY CD AUDIO 4 x 4 Odtwarzanie Szybkie przeszukiwanie Możliwy jest wybór czterech różnych prędkości przeszukiwania. 1 Wybrać żądaną prędkość przeszukiwania, naciskając kolejno podczas odtwarzania przycisk»3 «lub»4 «. 2 Powrót do odtwarzania przez naciśnięcie przycisku»play 8«. 7 Stop Zakończenie odtwarzania Odtwarzanie zatrzymuje się automatycznie po dotarciu do końca płyty CD. Odtwarzanie można w każdej chwili zakończyć, naciskając przycisk»stop 7«dwukrotnie. Funkcje powtórzenia Powtórzenie wybranej sekwencji utworu (A-B Repeat) Możliwe jest zaznaczenie sekwencji utworu, która będzie powtórnie odtwarzana. Zaznacz A Zaznacz A B Wy. 1 Podczas odtwarzania zaznaczyć początek sekwencji, naciskając przycisk»a-b«. Wyświetlany jest napis:»zaznacz A «. 2 Zaznaczyć koniec sekwencji, naciskając jeszcze raz przycisk» A-B«. Wyświetlany jest napis:»zaznacz A B«, zaznaczona sekwencja utworu będzie ciągle powtarzana. 3 Zakończyć funkcję, ponownie naciskając krótko przycisk» A-B«. Wyświetlany jest napis:»wył.«. Powtarzanie jednego utworu lub całej płyty CD Funkcje te umożliwiają powtórne odtwarzanie aktualnego utworu lub całej płyty CD. Powtórz Êcieêk Powtórz wszystko Wy. 1 Podczas odtwarzania nacisnąć przycisk»repeat«. Wyświetlany jest napis:»powtórz ścieżkę«, utwór jest powtarzany. 2 Podczas odtwarzania dwukrotnie nacisnąć krótko przycisk»repeat«. Wyświetlany jest napis:»powtórz wszystko«, cała płyta CD jest powtarzana. 3 Zakończyć funkcję, ponownie naciskając krótko przycisk» REPEAT«. Wyświetlany jest napis:»wył.«. 31

32 PROGRAMOWANIE ODTWARZANIA MUZYKI _ Funkcja ta umożliwia zaprogramowanie listy odtwarzania dla wszystkich rodzajów płyt kompaktowych. Zaprogramować można maksymalnie 12 tytułów, rozdziałów lub ścieżek. Wskazówka: Otwarcie kieszeni na płyty kasuje program muzyczny. Programowanie odtwarzania muzyki (programu muzycznego) 1 Włożyć w kieszeń płytę DVD, CD Audio lub płytę CD z plikami zdjęciowymi. Program Input Zatrzymać odtwarzacz DVD przyciskiem»stop 7«. 3 Wywołać menu»program Input«przyciskiem»PROG«. Zależnie od stosowanej płyty pojawia się odpowiednie menu programowania, kursor znajduje się w pozycji 1. Odtwórz Progr. Skasuj Program 4 Wprowadzić numer tytułu, rozdziału, ścieżki lub utworu przyciskami numerycznymi»1 0«i potwierdzić przyciskiem»enter«. 5 Wybrać następną pozycję przyciskiem»a «,»s«,»a«lub»s«i ponownie wprowadzić odpowiednie dane. Program Input Odtwarzanie programu muzycznego 1 Aby odtworzyć program muzyczny, wybrać wiersz»odtwórz Progr.«przyciskiem»a «,»s«,»a«lub»s«i potwierdzić przyciskiem»enter«. Rozpoczyna się odtwarzanie programu muzycznego. Odtwórz Progr. Skasuj Program 2 Zakończyć odtwarzanie programu muzycznego przyciskiem»stop 7«(nacisnąć dwukrotnie). Program Input Kasowanie programu muzycznego 1 W pozycji Stop wywołać menu»program Input«przyciskiem»PROG« Odtwórz Progr. Skasuj Program 2 Wybrać wiersz»skasuj Program«przyciskiem»a «,»s«,»a«lub»s«i potwierdzić przyciskiem»enter«lub Otworzyć kieszeń na płyty CD przyciskiem» «. Program muzyczny jest kasowany. 32
