1 ST-XI.8 CPV Instalowanie przeciwpo arowych systemów alarmowych; ZAMAWIAJ CY ZACHODNIOPOMORSKI UNIWERSYTET TECHNOLOGICZNY AL. PIASTÓW17, SZCZECIN OBIEKT, ADRES CENTRUN DYDAKTYCZNO-BADAWCZE NANOTECHNOLOGII AL.PISTÓW 45-47, SZCZECIN FAZA PROJEKTU PROJEKT WYKONAWCZY BRAN A INSTALACJE ARCHITEKT PROWADZ CY mgr in. arch. Stanisław Kondarewicz... uprawnienia budowlane nr 89/Sz/80 OPRACOWAŁ Amadeusz Drapikowski... KIEROWNIK PRACOWNI mgr in. arch. Stanisław Kondarewicz... I DATA marzec 2010r. SYMBOL TYTUŁ 343/A4/2009/PW/IE-T PROJEKT WYKONAWCZY INSTALACJI CENTRUM DYDAKTYCZNO-BADAWCZEGO NANOTECHNOLOGII przy al. Piastów w Szczecinie

2 SPIS TRE CI 1 CZ OGÓLNA NAZWA NADANA ZAMÓWIENIU PRZEDMIOT I ZAKRES ROBÓT INFORMACJE O TERENIE BUDOWY NAZWY I KODY ROBÓT BUDOWLANYCH W ZAKRESIE OBJ TYM PRZEDMIOTEM ZAMÓWIENIA OKRE LENIA PODSTAWOWE WŁA CIWO CI WYROBÓW BUDOWLANYCH WYMAGANIA SZCZEGÓŁOWE DOTYCZ CE SPRZ TU I MASZYN DO ROBÓT BUDOWLANYCH WYMAGANIA DOTYCZ CE RODKÓW TRANSPORTU WYMAGANIA DOTYCZ CE WYKONANIA ROBÓT KONTROLA, BADANIA I ODBIÓR WYROBÓW I ROBÓT BUDOWLANYCH WYMAGANIA DOTYCZ CE PRZEDMIARU I OBMIARU ROBÓT ODBIÓR ROBÓT BUDOWLANYCH ROZLICZENIE ROBÓT DOKUMENTY ODNIESIENIA

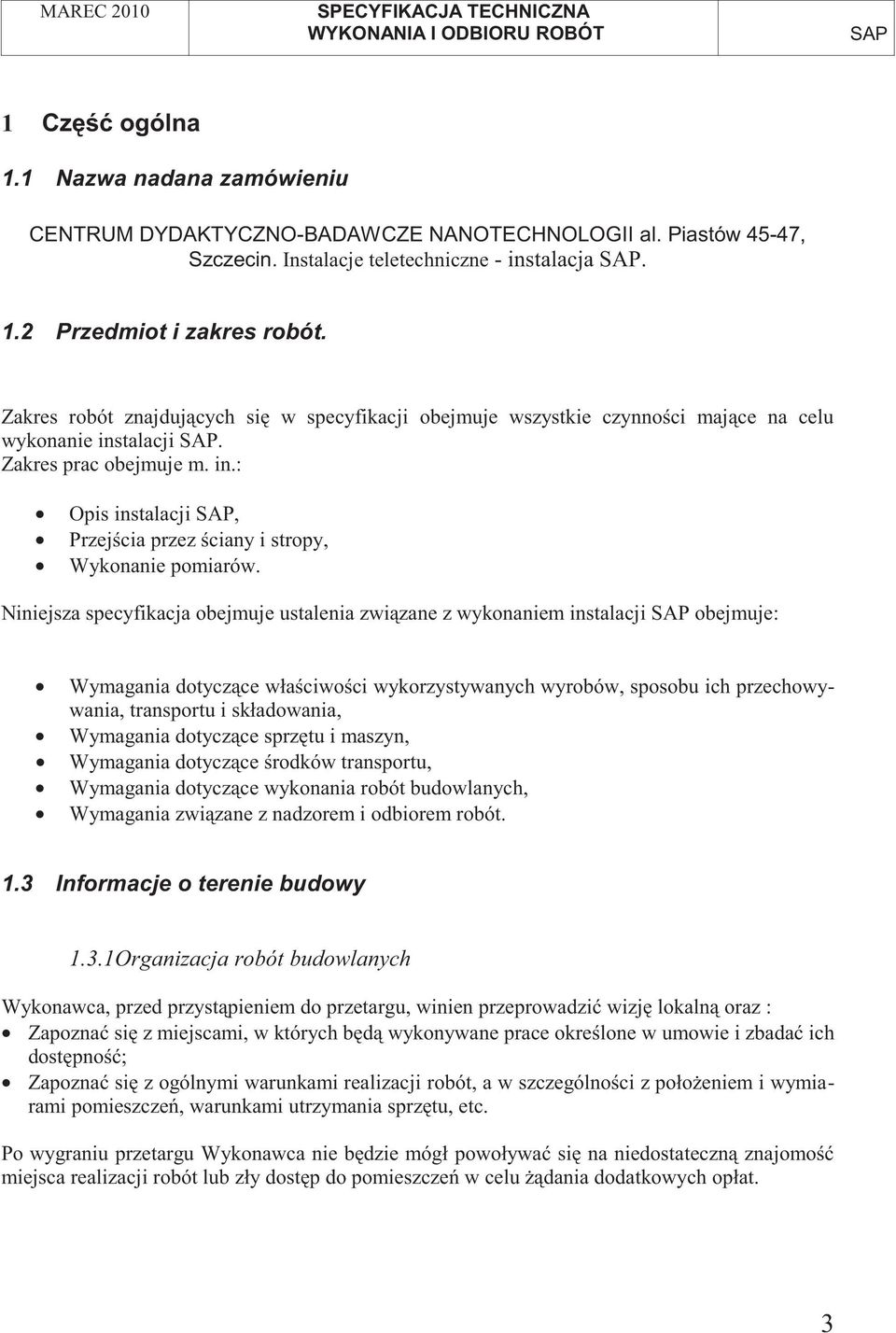

3 1 Cz ogólna 1.1 Nazwa nadana zamówieniu CENTRUM DYDAKTYCZNO-BADAWCZE NANOTECHNOLOGII al. Piastów 45-47, Szczecin. Instalacje teletechniczne - instalacja. 1.2 Przedmiot i zakres robót. Zakres robót znajduj cych si w specyfikacji obejmuje wszystkie czynno ci maj ce na celu wykonanie instalacji. Zakres prac obejmuje m. in.: Opis instalacji, Przej cia przez ciany i stropy, Wykonanie pomiarów. Niniejsza specyfikacja obejmuje ustalenia zwi zane z wykonaniem instalacji obejmuje: Wymagania dotycz ce wła ciwo ci wykorzystywanych wyrobów, sposobu ich przechowywania, transportu i składowania, Wymagania dotycz ce sprz tu i maszyn, Wymagania dotycz ce rodków transportu, Wymagania dotycz ce wykonania robót budowlanych, Wymagania zwi zane z nadzorem i odbiorem robót. 1.3 Informacje o terenie budowy 1.3.1Organizacja robót budowlanych Wykonawca, przed przyst pieniem do przetargu, winien przeprowadzi wizj lokaln oraz : Zapozna si z miejscami, w których b d wykonywane prace okre lone w umowie i zbada ich dost pno ; Zapozna si z ogólnymi warunkami realizacji robót, a w szczególno ci z poło eniem i wymiarami pomieszcze, warunkami utrzymania sprz tu, etc. Po wygraniu przetargu Wykonawca nie b dzie mógł powoływa si na niedostateczn znajomo miejsca realizacji robót lub zły dost p do pomieszcze w celu dania dodatkowych opłat. 3

4 Na cały czas trwania robót, Wykonawca wyznaczy uprawnionego Kierownika Robót. Kierownik Robót b dzie jako jedyny b dzie uprawniony do dokonywania w imieniu Wykonawcy wpisów w dzienniku budowy. Kierownik Robót b dzie odpowiedzialny za: bezpiecze stwo na terenie budowy prowadzenie dziennika budowy kontakty z organami kontroli Najpó niej w dniu przyst pienia do robót Wykonawca przeka e dane personalne Kierownika Robót wraz z kopi uprawnie Zabezpieczanie interesów osób trzecich Wykonawca musi zadba, aby podczas wykonywanych prac nie doszło do naruszenia interesów osób trzecich. Wykonawca jest odpowiedzialny za przestrzeganie obowi zuj cych przepisów oraz powinien zapewni ochron własno ci publicznej i prywatnej Ochrona rodowiska Wykonawca musi podejmowa wszystkie niezb dne działania, aby stosowa si do przepisów i normatywów z zakresu ochrony rodowiska na placu budowy i poza jego terenem. Podczas wykonywania robót budowlanych wykonawca bezwzgl dnie musi unika szkodliwych działa, szczególnie w zakresie zanieczyszczania powietrza, wód gruntowych, nadmiernego hałasu i innych szkodliwych dla rodowiska i otoczenia czynników Warunki bezpiecze stwa pracy Wykonawca robót jest odpowiedzialny za zabezpieczenie własnego mienia oraz za wykonanie wszelkich niezb dnych zabezpiecze zwi zanych z prowadzonymi pracami budowlanymi. Ponadto wykonawca musi si bezwzgl dnie stosowa do postanowie Instrukcji Bezpiecze stwa oraz wszelkich polece Kierownika Budowy zwi zanych z bezpiecze stwem na terenie budowy. Wykonawca zobowi zany jest do realizacji przedmiotu umowy zgodnie z zasadami sztuki budowlanej oraz do przestrzegania zapisów wytycznych technicznych odpowiadaj cych zakresowi zlecenia oraz aktów prawnych obowi zuj cych w okresie trwania umowy, w tym w szczególno ci Polskich Norm. W szczególno ci wykonawca jest zobowi zany wykluczy prac personelu w warunkach niebezpiecznych, szkodliwych dla zdrowia i nie spełniaj cych odpowiednich wymaga sanitarnych Zaplecze dla potrzeb wykonawcy Wykonawca ponosi wszelkie koszty zwi zane z organizacj zaplecza dla własnych potrzeb oraz zapewnia na własny koszt wszelkie rodki maj ce na celu prawidłowe i pełne zabezpieczenie wykonanych przez siebie robót. 4

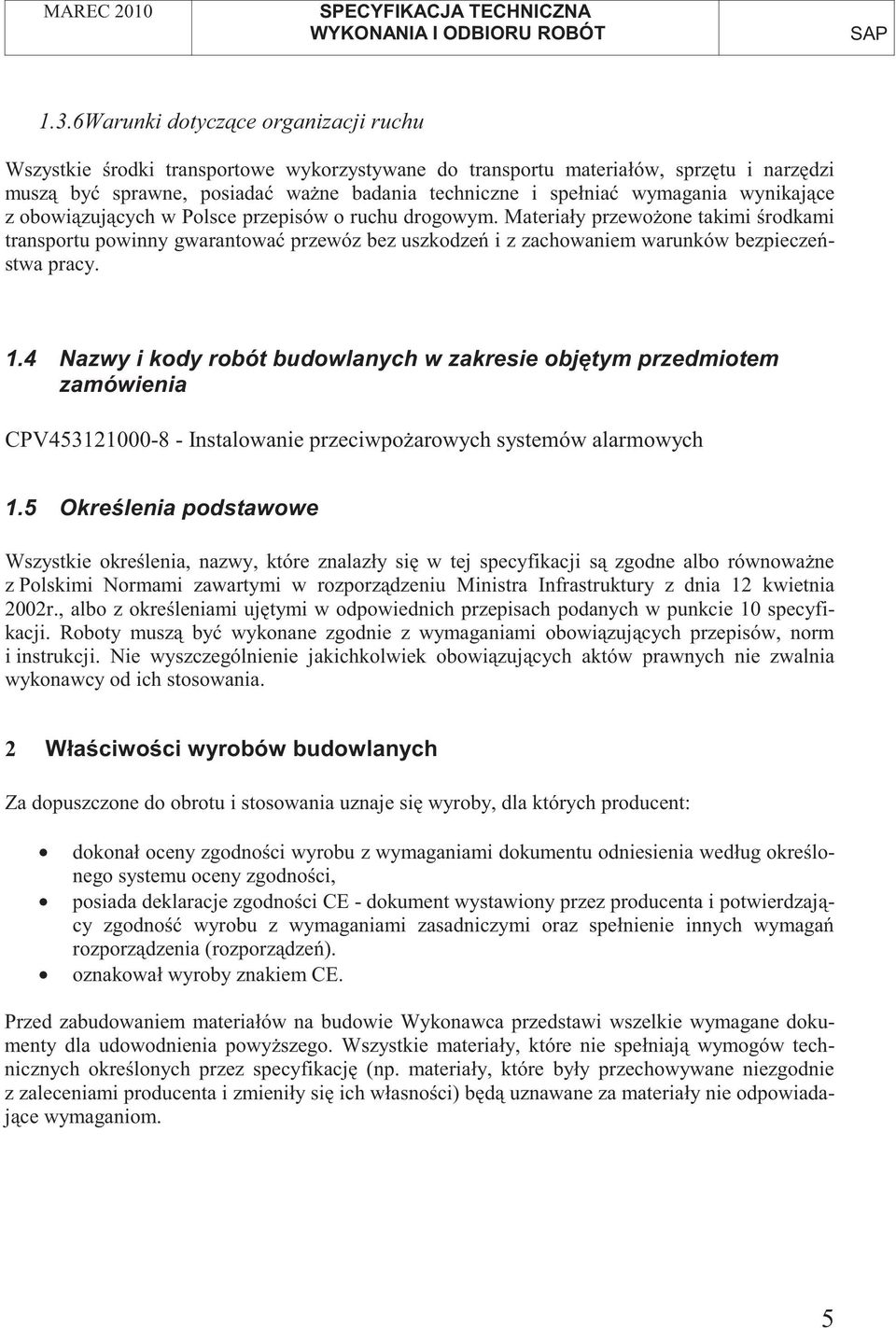

5 1.3.6Warunki dotycz ce organizacji ruchu Wszystkie rodki transportowe wykorzystywane do transportu materiałów, sprz tu i narz dzi musz by sprawne, posiada wa ne badania techniczne i spełnia wymagania wynikaj ce z obowi zuj cych w Polsce przepisów o ruchu drogowym. Materiały przewo one takimi rodkami transportu powinny gwarantowa przewóz bez uszkodze i z zachowaniem warunków bezpiecze stwa pracy. 1.4 Nazwy i kody robót budowlanych w zakresie obj tym przedmiotem zamówienia CPV Instalowanie przeciwpo arowych systemów alarmowych 1.5 Okre lenia podstawowe Wszystkie okre lenia, nazwy, które znalazły si w tej specyfikacji s zgodne albo równowa ne z Polskimi Normami zawartymi w rozporz dzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002r., albo z okre leniami uj tymi w odpowiednich przepisach podanych w punkcie 10 specyfikacji. Roboty musz by wykonane zgodnie z wymaganiami obowi zuj cych przepisów, norm i instrukcji. Nie wyszczególnienie jakichkolwiek obowi zuj cych aktów prawnych nie zwalnia wykonawcy od ich stosowania. 2 Wła ciwo ci wyrobów budowlanych Za dopuszczone do obrotu i stosowania uznaje si wyroby, dla których producent: dokonał oceny zgodno ci wyrobu z wymaganiami dokumentu odniesienia według okre lonego systemu oceny zgodno ci, posiada deklaracje zgodno ci CE - dokument wystawiony przez producenta i potwierdzaj cy zgodno wyrobu z wymaganiami zasadniczymi oraz spełnienie innych wymaga rozporz dzenia (rozporz dze ). oznakował wyroby znakiem CE. Przed zabudowaniem materiałów na budowie Wykonawca przedstawi wszelkie wymagane dokumenty dla udowodnienia powy szego. Wszystkie materiały, które nie spełniaj wymogów technicznych okre lonych przez specyfikacj (np. materiały, które były przechowywane niezgodnie z zaleceniami producenta i zmieniły si ich własno ci) b d uznawane za materiały nie odpowiadaj ce wymaganiom. 5

6 3 Wymagania szczegółowe dotycz ce sprz tu i maszyn do robót budowlanych Sprz t i narz dzia, które b d wykorzystywane do wykonania prac obj tych t specyfikacj musz by sprawne, regularnie konserwowane i poddawane okresowym przegl dom zgodnie z zaleceniami producenta. Musz spełnia one wymogi BHP i bezpiecze stwa pracy. Nie wolno stosowa sprz tu, który nie spełnia powy szych wymaga i nie wolno wykorzystywa go niezgodnie z przeznaczeniem. Wykonawca jest zobowi zany do stosowania tylko takich rodków transportu, które nie wpłyn niekorzystnie na stan i jako transportowanych materiałów. 4 Wymagania dotycz ce rodków transportu Wszystkie rodki transportowe wykorzystywane do transportu materiałów, sprz tu i narz dzi musz by sprawne, posiada wa ne badania techniczne i spełnia wymagania wynikaj ce z obowi zuj cych w Polsce przepisów o ruchu drogowym. Materiały przewo one takimi rodkami transportu powinny gwarantowa przewóz bez uszkodze i z zachowaniem warunków bezpiecze stwa pracy. 5 Wymagania dotycz ce wykonania robót Przej cia przez ciany i stropy dla instalacji Przej cia przez ciany i stropy powinny spełnia nast puj ce wymagania: wszystkie przej cia obwodów instalacji okablowania strukturalnego przez ciany i stropy itp. musz by chronione przed uszkodzeniami, przej cia te nale y wykonywa w przepustach rurowych obwody instalacji okablowania strukturalnego przechodz c przez podłogi musz by chronione do wysoko ci bezpiecznej przed przypadkowymi uszkodzeniami. Jako osłony przed przypadkowymi uszkodzeniami mechanicznymi nale y stosowa rury stalowe, rury z tworzyw sztucznych, korytka blaszane itp. Opis instalaji W układzie p tlowym, w wyniku zwarcia przewodów linii dozorowej zadziałaj dwa izolatory w elementach liniowych zainstalowanych najbli ej miejsca uszkodzenia, w wyniku czego zostanie odł czony tylko fragment linii dozorowej pomi dzy tymi elementami. Wymagania dla linii dozorowych: ilo elementów adresowalnych w linii dozorowej nie mo e przekracza 127, maksymalny pobór pr du przez wszystkie elementy w stanie dozorowania: dla rezystancji przewodów linii dozorowej 2x100? ma dla rezystancji przewodów linii dozorowej 2x75? ma dla rezystancji przewodów linii dozorowej 2x45? ma 6

7 rezystancja przewodów linii dozorowej nie mo e przekracza 2 x 75?, a ich pojemno nie mo e przekracza 300 nf. Linie dozorowe uło y kablem YnTKSYekw 1x2x1,0. CSP Centrale Sygnalizacji Po aru zamontowa zgodnie z Dokumentacja Techniczno Ruchow producenta w pomieszczeniu ochrony. Lokalizacja centrali powinna zapewnia : - Wszelkie wska niki i manipulatory były łatwo dost pne - O wietlenie recepcji powinno zapewni odczyt komunikatów w CSP - Zamontowanie CSP musi wyklucza mo liwo mechanicznych uszkodze. - Główne ródło zasilania z ogólnodost pnej sieci energetycznej z osobnego obwodu z osobnym zabezpieczeniem kablem PH 90 np. HDGs lub NHXH 3 x 1,5 - Uziemienie centrali uło y razem z kablami zasilaj cymi przewodem LY 6 mm. - Zasilanie rezerwowe z baterii akumulatorów 2 x 12V/33 Ah w pojemniku przy zało eniu lokalnego nadzoru i zawartej umowie na dokonanie naprawy w czasie krótszym ni 24h. - System Alarmu Po arowego podł czy do Pa stwowej Stra y Po arnej w Szczecinie jako poprzez UTA. LINIE DOZOROWE. -Linie dozorowe uło y przewodem uniepalnionym YnTKSYekw 1x2x1,0 -Kable prowadzi przez strefy o małym zagro eniu po arowym. -Kable o izolacji nie rozprzestrzeniaj cej lub zabezpieczone przed działaniem, które musz zapewni niezawodno działania co najmniej w ci gu 30 min działania po aru. -Kable linii dozorowej oddzieli od kabli innych instalacji w odległo ci nie mniejszej jak 0,3m -Unika prowadzenia kabli u urz dze w pobli u miejsc, w których mog wyst powa wysokie poziomy zakłóce elektromagnetycznych. ródłem zakłóce mog by piece indukcyjne, komutatory silników elektrycznych, aparatura tyrystorowa, iskrz ce wył czniki, zapłonniki wietlówek. -Przez pomieszczenia łazienek i korytarzy nad podwieszanym sufitem prowadzi w rurkach instalacyjnych ochronnych mocowanych uchwytami do cian lub stropu. -Kable silnopr dowe oddzieli od kabli linii dozorowej. W szczególno ci kabel zasilania sieciowego nie mo e by wprowadzony przez to samo wej cie kablowe co kable słabopr dowe lub słabosygnałowe. -Mocowanie kabli powinno by trwałe i pewne. Kable sterownicze przymocowa do podło a stalowymi uchwytami oraz stalowymi kołkami. Wymóg ten nale y spełni równie dla instalacji prowadzonej w korytach kablowych tj. przymocowa stalowymi obejmami i stalowymi kołkami wewn trz koryta. Instalacja sterownicza działaj ca podczas po aru przez 30 min. musi wytrzyma obci enie po arowe W przypadku prowadzenia instalacji zasilaj cej natynkowej kable powinny by w wykonaniu izolacji nie rozprzestrzeniaj cej ognia. -Wszystkie przepusty kablowe linii dozorowej przez ciany, podłogi lub stropy nale y wykona w klasie odporno ci ogniowej, odpowiadaj cej klasie elementów budowlanych, przez które przechodz. 7

8 -Ł czenie kabli w obudowach ł czonych elementów w uzasadnionych przypadkach ł czenia w oznakowanych puszkach, kable ł czone poprzez lutowanie lub zaciski. -Przy skrzy owaniach z instalacj elektryczn przewód linii dozorowej powinien przebiega poni- ej -Po zako czeniu prac wykona pomiar rezystancji izolacji, sprawdzi skuteczno ochrony przeciwpora eniowej oraz sporz dzi odpowiednie protokoły. -Zasilanie wykonane z własnego obwodu pr dowego podł czonego przed wył cznikiem głównym przeciwpo arowym i oznakowanych w sposób jednoznacznie identyfikuj cym urz dzenie przeciwpo arowe. -Instalacje przewodow nale y prowadzi z zachowaniem dopuszczalnych odległo ci zbli e i krzy- owa z innymi instalacjami BN84/ Po wykonaniu instalacji nale y przeprowadzi badanie jej parametrów elektrycznych i dokona sprawdzenia zachowania wytycznych. CZUJKI PO AROWE, ROP, SYGNALIZATORY AKUSTYCZNE, WSKA NIKI ZADZIAŁNIA -Wielostanowe czujki ciepła montowa centralnie maksymalnie 5m od najdalszego miejsca na stropie. -Optyczne czujki dymu montowane w pobli u wentylacji min 1,5m od kratek wyci gowych i nawiewnych. -W pomieszczeniach czujki mog by montowane min 0,5m od ciany jednak nie dalej jak 7,5 m od najdalszego punktu na stropie oraz min 0,5m od regałów, półek. -Liniowe czujki dymu montowa min 0,5m i max 3m od ciany bocznej. Odległo pomi dzy czujkami liniowymi max 6m. -Odległo maksymalna pomi dzy punktowymi czujkami dymu -10,5m -Odległo maksymalna pomi dzy czujkami ciepła -7m -Odległo pomi dzy punktowymi czujkami dymu na korytarzach max 15m. -Monta czujek na stropach element detekcyjny musi si znajdowa w granicach górnych 5% wysoko ci pomieszczenia. W sufitach podwieszanych nie wpuszcza czujek w sufit. -ROP umieszcza przy wyj ciach z klatki schodowej na wys. 1,4m. -Sygnalizatory akustyczne SAL montowa na sufitach podwieszanych. -Wska niki zadziałania na korytarzach zamontowa na suficie podwieszanym bezpo rednio pod czujk znajduj c si w przestrzeni nad sufitem podwieszonym zamontowan na stropie wła ciwym. Wska niki zadziałania z czujek znajduj cych si w przestrzeni nad stropem podwieszonym w pomieszczeniach zamontowa nad drzwiami wej ciowymi do tych pomieszcze. OKABLOWANIE: Instalacje przewodowa nale y wykona certyfikowanymi kablami, dedykowanymi dla systemów sygnalizacji. Instalacje elektryczne prowadzone kablami: - Linie dozorowe - YnTKSY 1x 2 x 1,0 - Linie kontrolne YnTKSY 3 x 2 x 0,8 - do zasilania centrali HDGs lub NHXH PH90-3 x 1,5 uziemienie centrali LY 6 - Zasilanie zasilaczy SAL PH90 poprzez po arow puszk instalacyjn PIP 8

9 - Kable do UTA wymagane przez producenta UTA, brak klasy PH - Sterowanie bram w gara u kablem PH 90 - Sterowanie klapami po arowymi odcinaj cymi wentylacje działaj cymi na zasadzie przerwy pr dowej brak wymogu PH - Sterowanie oddymianiem gara u kablem PH90 - Sterowanie systemem ró nicy ci nie klatek schodowych kablem PH90 - Sterowanie windami brak wymogu PH Sterowanie zaworem elektromagnetycznym odcinaj cym gazy techniczne kablem PH90 Konserwacja Dla zachowania warunków gwarancji, nale y bezwzgl dnie zapewni konserwacj systemu przez podmiot autoryzowany przez gwaranta. Konserwacja systemu sygnalizacji po aru i oddymiania w pełnym zakresie musi by przeprowadzana w okresach minimum 1 raz w ci gu 6 miesi cy i powinna zosta uzgodniona w odr bnej umowie konserwacyjnej. Podczas ka dej konserwacji okresowej nale y wykona nast puj ce sprawdzenia: sprawdzenie instalacji, rozmieszczenia i zamocowania całego wyposa enia i urz dze na podstawie dokumentacji technicznej; sprawdzenie poprawno ci działania wszystkich czujek, ł cznie z urz dzeniami uruchamianymi r cznie, sprawdzenie poprawno ci oprogramowania centrali, poprawno ci wykonywanych sterowa oraz poprawno ci wykonywanych monitorowa ; sprawdzenie zgodno ci z wymaganiami wszystkich poł cze gi tkich; sprawdzenie zasilania awaryjnego centrali; sprawdzenie centrali i jej obsługi zgodnie z zaleceniami Wszystkie urz dzenia w.w. mo na zamieni na urz dzenia o równowa nych parametrach 6 Kontrola, badania i odbiór wyrobów i robót budowlanych Wykonawca jest odpowiedzialny za pełn kontrol robót, jako ci materiałów i elementów i musi zapewni odpowiedni system kontroli oraz mo liwo pobierania próbek i badania materiałów i robót. Wykonawca b dzie prowadził pomiary i badania materiałów oraz robót z cz stotliwo ci gwarantuj c, e roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i specyfikacjach technicznych. Pomiary i kontrole powinny dotyczy : Zgodno ci wykonania robót z dokumentacj projektow, Wykonanie pomiarów rezystancji uziemienia, izolacji, pomiarów skuteczno ci ochrony przeciwpora eniowej z przekazaniem wyników do protokołu odbioru Je li uzyskano satysfakcjonuj ce wyniki pomiarów, Wykonawca powinien dokona uruchomienia instalacji i pokaza jej prawidłowe działanie zgodnie z rysunkami i specyfikacj. Pomiary i kontrole powinny dotyczy : kontrola zastosowa urz dze i materiałów, kontrola wykonywanych poł cze, 9

10 kontrola zainstalowanych krzy owa i wspólnych odcinków z innymi instalacjami, sprawdzenie instalacji ze wzgl du na zwarcia lub przerwy, które mogły zaistnie sprawdzenie rezystancji obwodów sprawdzenie rezystancji ył Wszystkie badania i pomiary b d przeprowadzane zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmuj jakiegokolwiek badania wymaganego mo na stosowa wytyczne krajowe, albo inne procedury, zaakceptowane przez inspektora nadzoru inwestorskiego. Przed przyst pieniem do pomiarów lub bada Wykonawca powiadomi inspektora nadzoru inwestorskiego o rodzaju, miejscu i terminie pomiaru lub badania. Po ich wykonaniu Wykonawca przedstawi inspektorowi nadzoru inwestorskiego wyniki bada. 7 Wymagania dotycz ce przedmiaru i obmiaru robót Obmiar robót trzeba wykonywa w obecno ci Inspektora Nadzoru. Obmiar przeprowadzony powinien by zgodnie z obowi zuj cymi zasadami zarówno na etapie wykonywania, jak i po zako czeniu wykonywania elementu robót stanowi cego odr bn cało obiektu. Obmiar trzeba wykona w jednostkach i zgodnie z zasadami przyj tymi w kosztorysowaniu. 8 Odbiór robót budowlanych Po zako czeniu budowy Wykonawca jest zobowi zany dostarczy Inwestorowi nast puj ce dokumenty: Plany i schematy instalacji zmienione na podstawie rysunków roboczych, Pisemne uzgodnienia odst pstw od projektu z przedstawicielem inwestora oraz z zespołem projektowym, Dziennik budowy i ksi k obmiarów, Protokoły odbiorów cz ciowych, Instrukcji u ytkowania urz dze, gwarancje, atesty, dowody zakupu i wszelkie dokumenty zwi zane z zastosowanymi urz dzeniami i materiałami, Protokoły sprawdzenia, skuteczno ci i wydajno ci urz dze i instalacji. Wy ej wymienione wymagania dotycz ce dokumentów mog ulec zmianom i poszerzeniom. Odbioru ko cowego dokonuje komisja odbiorcza powołana przez Inwestora. Obowi zkowo w skład komisji wchodz : Przedstawiciele inwestora, w tym inspektor nadzoru, Kierownik budowy (główny wykonawca robót), Kierownik robót elektrycznych, Przedstawiciele u ytkownika obiektu. 9 Rozliczenie robót Podstaw płatno ci stanowi komplet wykonanych robót i pomiarów pomonta owych. 10

11 10 Dokumenty odniesienia Projektowane instalacje nale y wykona zgodnie z obowi zuj cym przepisami prawa i Polskimi Normami, a w szczególno ci: - Ustaw z dnia7 lipca 1994 r. - Prawo budowlane. (Dz. U. z 1994 r., Nr 89, RKR poz. 414 z pó niejszymi zmianami), - Rozporz dzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie. (Dz. U. z 2002 r. Nr 75, RKR poz. 690), Normy zwi zane z instalacj : Rozporz dzenie Ministra Spraw Wewn trznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpo arowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz. 563 z dn r.) Rozporz dzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie /Dz. U. Z dnia 15 czerwca 2002 roku/, Podstawowe zasady projektowania instalacji sygnalizacji po arowej opracowanej przez CNBOP w oparciu o materiały VdS. Warszawa 1994 r., Polska Norma PN-EN ; Systemy sygnalizacji po arowej; Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji, Przepisy Budowy Urz dze Elektroenergetycznych - IE 1980, PN-84/ Zakładowe sieci telekomunikacyjne wn trzowe. Instalacje wn trzowe, PN-89/ /03 Telekomunikacyjne sieci wewn trzzakładowe-przewodowe linie kablowe. Ogólne wymagania i badania., Katalogi urz dze firmy SCHRACK / SECONET. 11
