1 1 RAPORT EFEKTU EKOLOGICZNEGO AUDYT NAZWA OBIEKTU: Budynek Nowych Koszar ADRES: Gradowa, 11 KOD, MIEJSCOWOŚĆ: , Gdańsk NAZWA INWESTORA: Gmina Miasta Gdańsk reprezentowana przez Dyrektora Centrum Hewelianum ADRES: Gradowa 6, KOD, MIEJSCOWOŚĆ: , Gdańsk NAZWA JEDNOSTKI PROJEKTOWEJ: KREMER GRAF Sebastian Kremer ADRES: Al. Gen. J. Hallera, 14 KOD, MIEJSCOWOŚĆ: , Gdańsk PROJEKTANT Tytuł Imię i nazwisko Nr uprawnień Data, podpis Uprawnienia budowlane Klaudia Filipiak 07/POOKK/IV/ WSPÓŁAUTOR Tytuł Imię i nazwisko Nr uprawnień Data, podpis Uprawnienia budowlane do projektowania Magdalena Szymańska 159/POOKK/IV/ Gdańsk,

2 2 Spis treści: 1. Cel opracowania 2. Dane budynku 3. Spis przedsięwzięć termomodernizacyjnych 4. Charakterystyka źródeł energii systemu ogrzewania i wentylacji 5. Charakterystyka źródeł energii systemu przygotowania ciepłej wody 6. Wskaźniki emisji zanieczyszczeń poszczególnych systemów i nośników energii 7. Emisja zanieczyszczeń poszczególnych systemów w budynku 8. Bezpośredni efekt ekologiczny 9. Wyniki analizy porównawczej i wybór systemu zaopatrzenia w energię

3 3 1. Cel opracowania Celem opracowania jest pokazanie efektu ekologiczne wynikającego z zastosowanych usprawnień termomodernizacyjnych obliczonych w audycie energetycznym. 2. Dane budynku Przeznaczenie budynku: Użyteczności publicznej Strefa klimatyczna: I Stacja meteorologiczna: Gdańsk - Port Północny Powierzchnia zabudowy A z =446,40 m 2 Powierzchnia o regulowanej temperaturze A f =1376,69 m 2 Powierzchnia netto A=1376,69 m 2 Kubatura ogrzewana budynku V=38440,21 m 3 Liczba kondygnacji: 5 3. Spis przedsięwzięć termomodernizacyjnych Modernizacja przegrody Podłoga na gruncie Modernizacja przegrody OZ12 'Wentylacja grawitacyjna' Modernizacja przegrody OZ15 'Wentylacja grawitacyjna' Modernizacja przegrody OZ16 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 1 'Wentylacja grawitacyjna' Modernizacja przegrody OZ13 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 4 'Wentylacja grawitacyjna' Modernizacja przegrody OZ11 'Wentylacja grawitacyjna' Modernizacja przegrody OZ18 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 6 'Wentylacja grawitacyjna' Modernizacja przegrody OZ10 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 7 'Wentylacja grawitacyjna' Modernizacja przegrody OZ17 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 8 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 3 'Wentylacja grawitacyjna' Modernizacja przegrody OZ14 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 5 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 9 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 2 'Wentylacja grawitacyjna' Modernizacja przegrody Dach Modernizacja przegrody Ściana zewnętrzna

4 4 Modernizacja przegrody Ściana na gruncie Modernizacja systemu grzewczego

5 5 4. Charakterystyka źródeł energii systemu ogrzewania i wentylacji 4.1. Przed modernizacją Rodzaj paliwa η H,tot H u Jedn. Q K,H [kwh/rok] Zużycie paliwa B Paliwo - olej opałowy 0,59 10,08 kwh/l , ,6 l/rok 4.2. Po modernizacji Rodzaj paliwa η H,tot H u Jedn. Q K,H [kwh/rok] Zużycie paliwa B Jedn. Jedn. Paliwo - gaz ziemny 0,85 9,97 kwh/m , ,6 m 3 /rok 5. Charakterystyka źródeł energii systemu przygotowania ciepłej wody 5.1. Przed modernizacją Rodzaj paliwa η W,tot H u Jedn. Q K,W [kwh/rok] Energia elektryczna - produkcja mieszana 5.2. Po modernizacji Zużycie paliwa B Jedn. 0,49 1,00 kwh/kwh 21711, ,6 kwh/rok Rodzaj paliwa η W,tot H u Jedn. Q K,W [kwh/rok] Energia elektryczna - produkcja mieszana Zużycie paliwa B Jedn. 0,49 1,00 kwh/kwh 21711, ,6 kwh/rok

6 6 6. Wskaźniki emisji zanieczyszczeń poszczególnych systemów i nośników energii Informacje uzupełniające: Budynek jest objęty ścisłą ochroną Konserwatora Zabytków. Obecnie pełni funkcję budynku biurowego. Ze względu na jego historyczny i unikatowy charakter Gmina Miasta Gdańsk postanowiła zmienić część jego sposób użytkowania na funkcję na potrzeby turystyczne miasta Gdańsk. W ramach danej inwestycji przeprowadzono szereg analiz w tym analizę możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło. Obecnie budynek posiada dwa źródła ciepła: na paliwo stałe - olej oraz dodatkowo przyłącze gazowe. Dominującym źródłem ciepła jest paliwo stałe olej opałowy. Tego rodzaju źródło ciepła prowadzi to do wysokiej emisji zanieczyszczeń emitowanych do atmosfery. Dlatego przeprowadzono analizę możliwości zmiany istniejącego źródła ciepła w ramach przebudowy i zmiany sposobu użytkowania obiektu, w wyniku której zdecydowano, że najlepszym rozwiązaniem będzie wykonanie systemu alternatywnego źródła ciepła, czyli montaż kondensacyjnego kotła gazowego o wyższej sprawności, emitującym mniejszą emisje zanieczyszczeń do atmosfery Przed modernizacją System ogrzewania i wentylacji Rodzaj paliwa Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P Paliwo - olej opałowy kg/m 3 8, , , , System przygotowania ciepłej wody 1, , , Rodzaj paliwa Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P Energia elektryczna - produkcja mieszana 6.2. Po modernizacji kg/kwh 0, , , , , , , System ogrzewania i wentylacji Rodzaj paliwa Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P Paliwo - gaz ziemny kg/1,0e6 m 3 0, , , , System przygotowania ciepłej wody 15, , , Rodzaj paliwa Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P Energia elektryczna - produkcja mieszana kg/kwh 0, , , , , , ,000000

7 7 7. Emisja zanieczyszczeń poszczególnych systemów w budynku 7.1. Przed modernizacją System Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P System ogrzewania i wentylacji kg/rok 2140, , , , ,5285 0,0000 0,0000 System przygotowania ciepłej wody kg/rok 197, , , , ,5674 0,0586 0,0012 Całkowita emisja w budynku Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P kg/rok 2337, , , , ,0959 0,0586 0, Po modernizacji System Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P System ogrzewania i wentylacji kg/rok 0, , , , ,3818 0,0000 0,0000 System przygotowania ciepłej wody kg/rok 197, , , , ,5674 0,0586 0,0012 Całkowita emisja w budynku Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P kg/rok 197, , , , ,9492 0,0586 0,0012

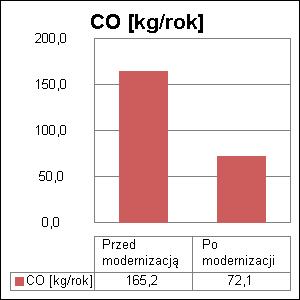

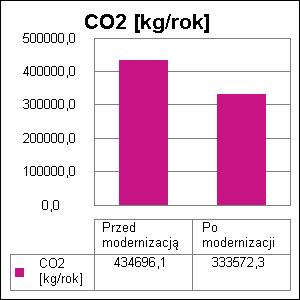

8 8 8. Bezpośredni efekt ekologiczny 8.1. Tabela bezpośredniego efektu ekologicznego Emitowane zanieczyszczenie Budynek projektowany [kg/rok] Budynek z alternatywnymi źródłami [kg/rok] Efekt ekologiczny[kg/rok] Redukcja emisji [%] SO , , , ,55 NO X 1301, , , ,55 CO 165, , , ,32 CO , , , ,26 PYŁ 483, , , ,77 SADZA 0, , , ,00 B-a-P 0, , , , Wykresy bezpośredniego efektu ekologicznego

9 9

10 10

11 11 9. Wyniki analizy porównawczej i wybór systemu zaopatrzenia w energię Wartości współczynnika toksyczności zanieczyszczeń obliczono w oparciu o Rozporządzenie Ministerstwa Środowiska z dnia r. w sprawie wartości odniesienia dla niektórych substancji w powietrzu(dz.u. nr 87/2010 poz.16). K SO2 = e SO2 /e t = 20/20 mg/m 3 = 1,00 K NOx = e SO2 /e t = 20/40 mg/m 3 = 0,50 K CO = e SO2 /e t = brak wymagań K CO2 = e SO2 /e t = brak wymagań K PYŁ = e SO2 /e t = 20/40 mg/m 3 = 0,50 K SADZA = e SO2 /e t = 20/8 mg/m 3 = 2,50 K B-a-P = e SO2 /e t = 20/0,001 mg/m 3 = 20000, Tabela emisji równoważnej Emitowane zanieczyszczenie Współczynnik toksyczności K Emisja - Przed modernizacją [kg/rok] Emisja - Po modernizacji [kg/rok] Emisja równoważna - Przed modernizacją [kg/rok] Emisja równoważna - Po modernizacji [kg/rok] SO 2 1, , , , , NO X 0, , , , , PYŁ 0,50 483, , , , SADZA 2,50 0, , , , B-a-P 20000,00 0, , , , Łączna emisja równoważna 3253, , Efekt ekologiczny wyrażony emisją równoważną dla proponowanych przedsięwzięć termomodernizacyjnych wynosi 2888, kg/rok, czyli 88,8% Wykres emisji równoważnej
