Piece półtechniczne jako elementy systemów sterowania jakością koksu

Transkrypt

1 Piece półtechniczne jako elementy systemów sterowania jakością koksu H. Fitko 1), B. Mertas 1), M. Rejdak 1), J. Lis 2), P. Szecówka 2), R. Baron 2) 1) Instytut Chemicznej Przeróbki Węgla, 2) Koksownia Częstochowa Nowa sp. z o.o.

2 Czynniki wpływające na jakość koksu Jakość komponentów węglowych Przygotowanie wsadu węglowego Jakość koksu Parametry procesu koksowania Obróbka pozapiecowa koksu

3 Dostawa węgla Piec z ruchomą ścianą System bezpieczeństwa / jakości Bateria koksownicza (proces koksowania) System do oceny bezpieczeństwa eksploatacji baterii koksowniczych Produkcja zróżnicowanego koksu wysokiej jakości

4 t Ď KÂ t ĎĐ âî äŕ t ĎĐ Â 20

5 CPM, Forbach, Francja 400 kg MWO Ogrzewanie Elektryczne 160 kw Szerokość (mm) 470 Długość (mm) Wysokość (tok - strop) (mm) Wysokość wsadu (mm) Gęstość wsadu z (kg/m3) 750 Gęstość wsadu u (kg/m3) Temperatura ścian ( C) Czas koksowania (h) Czas wygrzewania (h) Temperatura koksu ( C) Zawartość wilgoci (%) Uziarnienie mieszanki z Uziarnienie mieszanki u Pomiar ciśnienia (z) /1 195 (u) 19 (z) / 20,5 (u) 2 h >1 000 (z) />1 100 (u) 7 (z) / 11 (u) % < 2 mm % < 2 mm gazu / koksowania Pomiar skurczu +

6 DMT, Essen, Niemcy

7 DMT, Essen, Niemcy

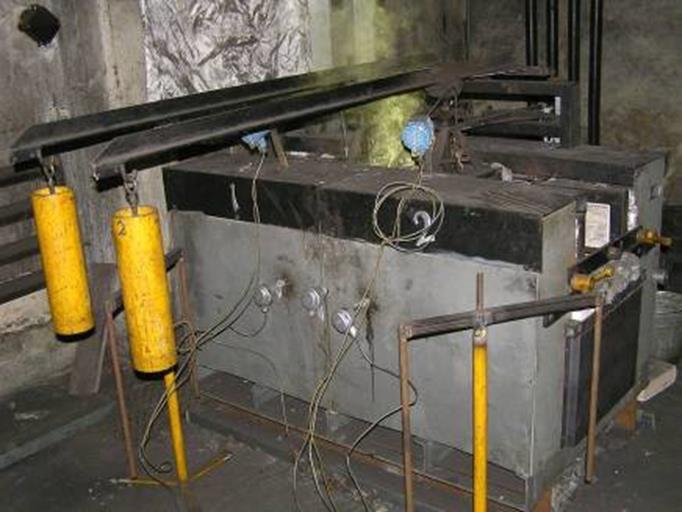

8 INCAR, Oviedo, Hiszpania Piec pół- pilotowy Wymiary: Szer. : 170 mm, dł. : 275 mm, Wys. : 863 mm Pojemność: 17 kg Grzanie elektryczne Temperatura ścian: 1100 ºC Końcowa temp. w osi wsadu: 950 ºC Czas przetrzymywania: 30 min Końcowa temp. koksowania: > 1000 ºC Czas koksowania: 4 godz.

9 Liberty, Ostrava, Czechy Parametry komory Wysokość komory 0,98 m Wysokość wsadu 0,88 m Szerokość 0,45 m Długość 1,59 m Parametry wsadu 500 kg Ubijany 1100 kg/m kg Zasypowy 750 kg/m 3 Parametry techniczne Ruchoma ściana Trzy tensometry kpa Ogrzewanie 8 spiral grzewczych 115 kw

10 Liberty, Ostrava, Czechy ASTM D2014 Standard Test na Test Method for Expansion or Contraction of Coal by the Sole-Heated Oven :

11 U.S. Steel, Kosice, Słowacja Piec półtechniczny Wymiary: szerokość 455mm długość 1 625mm wysokość mm Masa wsadu: 330 kg Ogrzewanie: elektryczne Temperatura ściany: ºC Końcowa temperatura w osi: ºC Temperatura koksu: > ºC Czas koksowania: h

12 Trinecke Zelezarny, Trzyniec, Czechy ThyssenKrupp, Duisburg, Niemcy Parametry komory Wymiary komory Sz x Dł x W, mm 300 x 500 x 670 Wym. wsadu węgl. Sz x Dł x W, mm 280 x 480 x 500 Masa wsadu węglowego, kg 60 Gęstość wsadu węgl. (suchy), kg/m Temperatura grzałek, o C 1300 Temperatura ścian grzewczych, o C 1200 Temperatura koksowania, o C Zużycie energii, kw 60 Zużycie gazu ziemnego, m 3 /h 0,4

13 Carbolite Gero - MWO

14 Karbotest, IChPW Standardowe warunki wykonywania testu: Początkowa masa wsadu - 4 kg Wilgotność wsadu - 8 % Uziarnienie - < 3 mm - 95 % Załadowywanie - ubijany(zasypowy) Gęstość wsadu kg / m 3 Wstępne grzanie C Przyrost temperatury - ~1,5 C / min Przepływ gazu na końcu testu (wskazanie końca testu) - 0,5 l/min Końcowa temp. koksow. - ~930 C

15 Piecyk 40 kg, IChPW Standardowe warunki wykonywania testu: Początkowa masa wsadu - do 40 kg Wilgotność wsadu - 8 % Uziarnienie - < 3 mm - 95 % Załadowywanie - ubijany(zasypowy) Gęstość wsadu - do 1000 kg / m 3 Wstępne grzanie C Przyrost temperatury - ~1,5 C / min Końcowa temp. koksow. - ~1050 C

16 Koksownia Częstochowa Nowa Jakość składu węglowego Przygotowanie wkładu węglowego Zwiększona dokładność prognozowania CRI: 3% -> 2% CSR: 10% -> 3% Prognozowanie wskaźników Micum, w szczególności M80 Jakość koksu Przetwarzanie węgla Parametry koksowania Oszczędność kosztów wynikająca z ograniczenia ciśnienia na ścianach Zwiększona wydajność produkcji koksu Bezpieczeństwo procesu koksowania
