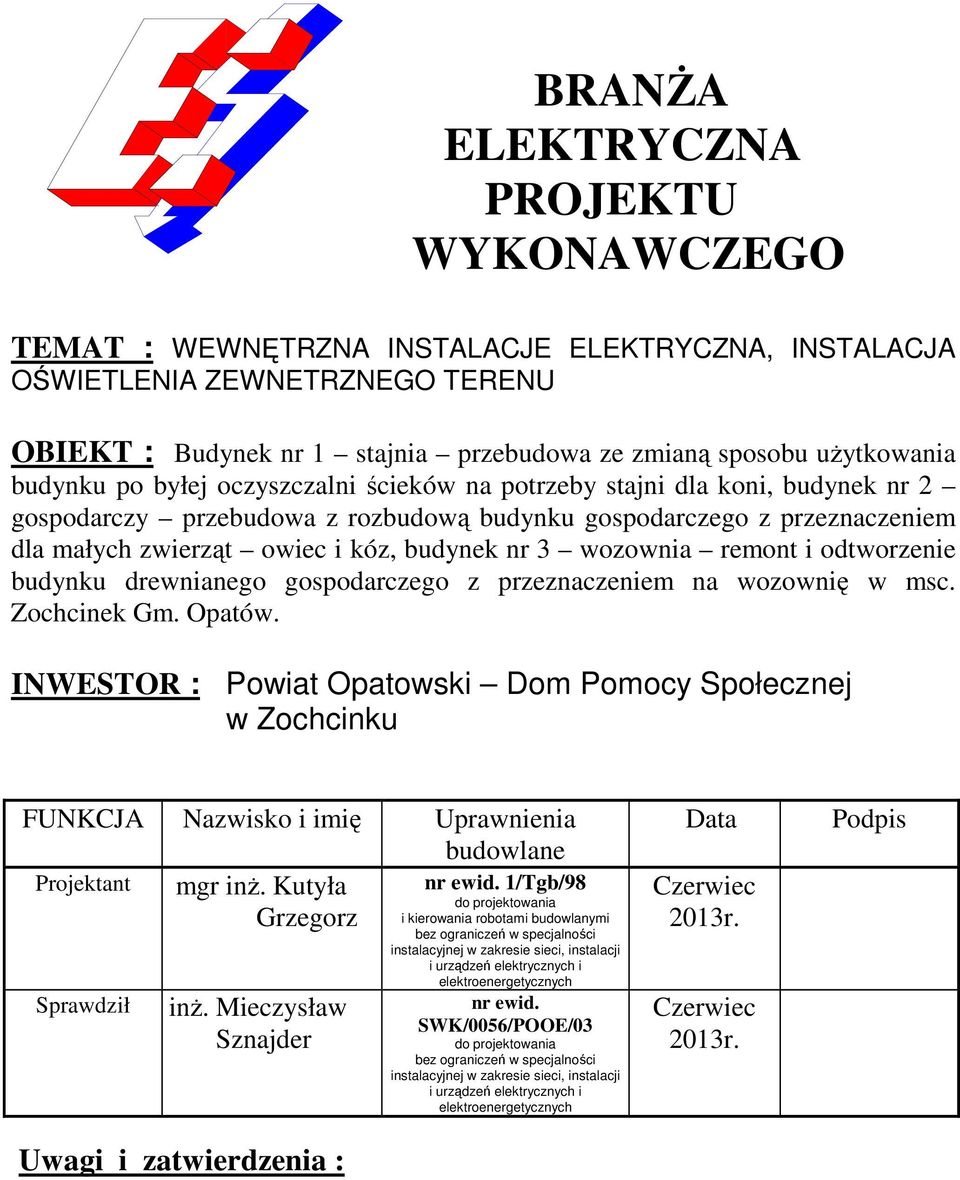

1 BRANśA ELEKTRYCZNA PROJEKTU WYKONAWCZEGO TEMAT : WEWNĘTRZNA INSTALACJE ELEKTRYCZNA, INSTALACJA OŚWIETLENIA ZEWNETRZNEGO TERENU OBIEKT : Budynek nr 1 stajnia przebudowa ze zmianą sposobu uŝytkowania budynku po byłej oczyszczalni ścieków na potrzeby stajni dla koni, budynek nr 2 gospodarczy przebudowa z rozbudową budynku gospodarczego z przeznaczeniem dla małych zwierząt owiec i kóz, budynek nr 3 wozownia remont i odtworzenie budynku drewnianego gospodarczego z przeznaczeniem na wozownię w msc. Zochcinek Gm. Opatów. INWESTOR : Powiat Opatowski Dom Pomocy Społecznej w Zochcinku FUNKCJA Nazwisko i imię Uprawnienia budowlane Projektant mgr inŝ. Kutyła Grzegorz Sprawdził inŝ. Mieczysław Sznajder Uwagi i zatwierdzenia : nr ewid. 1/Tgb/98 do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nr ewid. SWK/0056/POOE/03 do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych Data Czerwiec 2013r. Czerwiec 2013r. Podpis

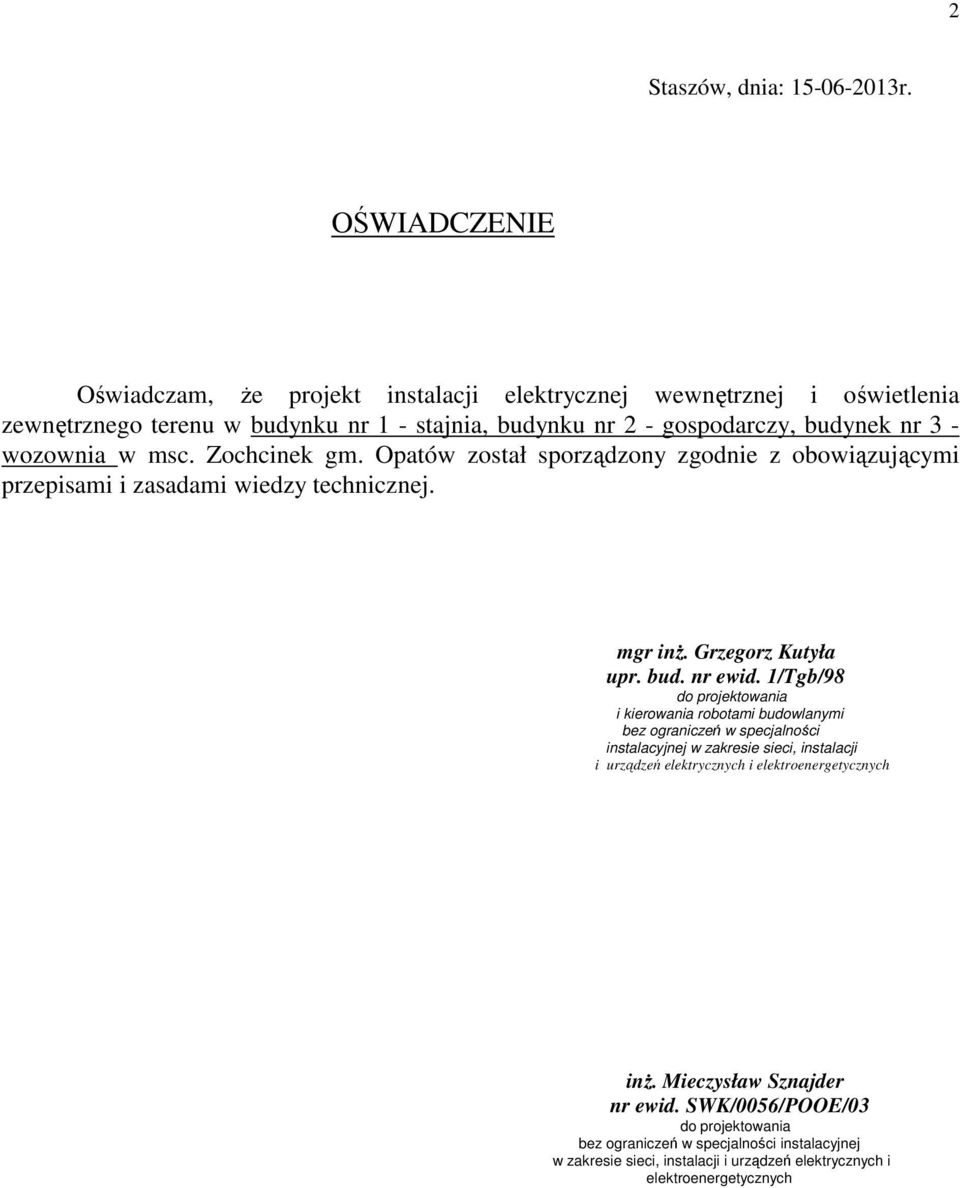

2 2 Staszów, dnia: r. OŚWIADCZENIE Oświadczam, Ŝe projekt instalacji elektrycznej wewnętrznej i oświetlenia zewnętrznego terenu w budynku nr 1 - stajnia, budynku nr 2 - gospodarczy, budynek nr 3 - wozownia w msc. Zochcinek gm. Opatów został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. mgr inŝ. Grzegorz Kutyła upr. bud. nr ewid. 1/Tgb/98 do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych inŝ. Mieczysław Sznajder nr ewid. SWK/0056/POOE/03 do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych

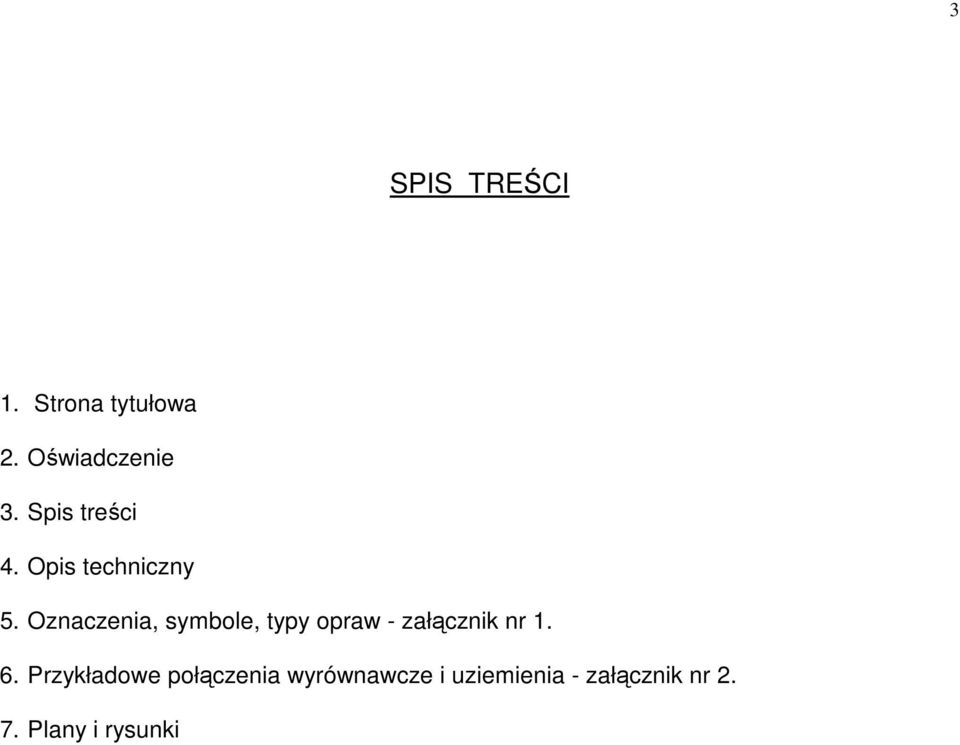

3 3 SPIS TREŚCI 1. Strona tytułowa 2. Oświadczenie 3. Spis treści 4. Opis techniczny 5. Oznaczenia, symbole, typy opraw - załącznik nr Przykładowe połączenia wyrównawcze i uziemienia - załącznik nr Plany i rysunki

4 4 OPIS TECHNICZNY 1. Podstawa opracowania. zlecenie Inwestora na opracowanie projektu wykonawczego. projekt budowlany części budowlanej budynku. obowiązujące normy i przepisy. 2. Przedmiot opracowania. Przedmiotem opracowania jest projekt instalacji elektrycznej wewnętrznej w budynku nr 1 - stajnia, budynku nr 2 - gospodarczy, budynek nr 3 - wozownia oraz instalacji oświetlenia zewnętrznego terenu w msc. Zochcinek gm. Opatów. 3. Zakres opracowania. Opracowanie obejmuje w zakresie instalacji elektrycznych budowę: 3.1. wewnętrznej linii zasilającej 3.2. rozdzielnic bezpiecznikowych 3.3. wewnętrznych linii zasilających, 3.4. instalację elektryczną oświetlenie podstawowego, 3.5. instalację oświetlenia zewnętrznego terenu, 3.6. instalację gniazd wtykowych 230V, 3.7. instalacja połączeń wyrównawczych. 4. Ogólne dane elektroenergetyczne : moc przyłączeniowa istniejąca bez zmian współczynnik jednoczesności kj = 0,65 współczynnik mocy cos ϕ = 0,95 napięcie zasilania Un = 3 x 400/230V 5. Opis szczegółowy wykonania Zasilanie w energię elektryczną. Zasilanie w energię elektryczną projektowanego obiektu odbywać się będzie z istniejącego przyłącza, w ramach przyznanej wartości mocy przyłączeniowej i wielkości zabezpieczenia przelicznikowego. Zasilanie budynku nr 2 gospodarczy i nr 3 wozowni wykonać przyłączami napowietrznymi z rozdzielnicy T-1 budynek stajni. Szczegóły według załączonego rysunku nr E Instalacja oświetleniowa. Instalację oświetleniową proponuje się wykonać przewodem o przekroju YDYp-3x2.5mm 2 (750V) p/t dla ciągów głównych, dla odejść pod wyłączniki i oprawy stosować przekrój YDYp-3x1,5mm 2 i 2x1,5mm 2 (750V) p/t. Ilość Ŝył poszczególnych odcinków instalacji podano na rzutach budynku. Osprzęt górny i łączniki w wykonaniu szczelnym, wpuszczony w tynk. Łączniki instalacyjne montować za wysokości 1.2m od poziomu posadzki. W projekcie przewidziano jedynie wypusty oświetleniowe, typy opraw zastosować zgodnie z załączonymi rysunkami. Do wszystkich opraw oświetleniowych doprowadzić instalację trzyŝyłową (z Ŝyłą Ochronną PE barwy Ŝółto-zielonej) Instalacja oświetlenia zewnętrznego terenu Zgodnie z ustaleniami z Inwestorem projektuje się oświetlenie kablowe zewnętrzne kablem typu YAKY 4x25mm 2 o długości całkowitej 333m. Wyprowadzenie oświetlenia wykonać z projektowanego złącza kablowego ZK-SO oświetlenie, zabudowanego na zewnątrz budynku. W celu prawidłowej pracy sieci elektrycznej projektuje się równieŝ w końcowych oprawach uziemienie robocze przewodu ochronno-neutralnego PEN. W tym celu naleŝy szynę uziemiającą w oprawie połączyć z wykonanym uziom powierzchniowo-pionowy z bednarki ocynkowanej FeZn 30x4mm oraz prętów stalowych Φ 20mm. Bednarkę układać w wykopanym rowie na głębokości nie mniejszej niŝ 50cm zaś pręty długości ok. 3m pogrąŝać moŝliwie jak najgłębiej pionowo w ziemię. Połączenia bednarki z prętami naleŝy wykonywać poprzez spawanie i zabezpieczenie miejsca spawu przed korozją lakierem bitumicznym. Wartość rezystancji uziemienia nie powinna być większa niŝ 10Ω. Wykop o szerokości 30cm i głębokości 80cm pod kabel wykonać ręcznie przy uŝyciu łopat, po uprzednim wytyczeniu trasy przez geodetę. Kabel w wykopie układać ręcznie, falisto na 10cm podsypce z piasku. Na skrzyŝowaniu z istniejącymi i projektowanymi urządzeniami podziemnymi, kabel ułoŝyć w przepuście kablowym w rurze Arot DVK Φ 70mm. Przy złączu i przy wprowadzeniu do opraw pozostawić ok.

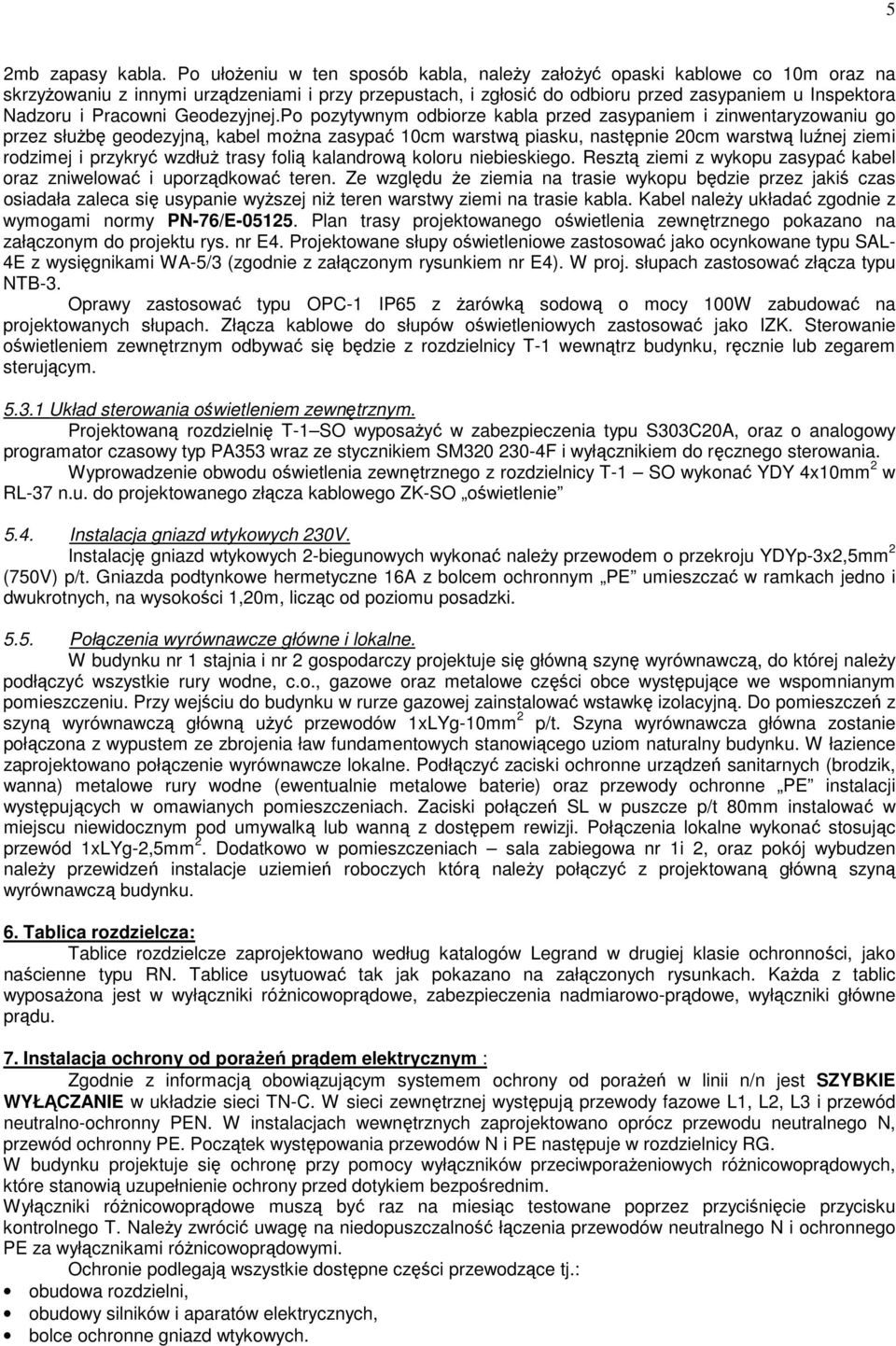

5 5 2mb zapasy kabla. Po ułoŝeniu w ten sposób kabla, naleŝy załoŝyć opaski kablowe co 10m oraz na skrzyŝowaniu z innymi urządzeniami i przy przepustach, i zgłosić do odbioru przed zasypaniem u Inspektora Nadzoru i Pracowni Geodezyjnej.Po pozytywnym odbiorze kabla przed zasypaniem i zinwentaryzowaniu go przez słuŝbę geodezyjną, kabel moŝna zasypać 10cm warstwą piasku, następnie 20cm warstwą luźnej ziemi rodzimej i przykryć wzdłuŝ trasy folią kalandrową koloru niebieskiego. Resztą ziemi z wykopu zasypać kabel oraz zniwelować i uporządkować teren. Ze względu Ŝe ziemia na trasie wykopu będzie przez jakiś czas osiadała zaleca się usypanie wyŝszej niŝ teren warstwy ziemi na trasie kabla. Kabel naleŝy układać zgodnie z wymogami normy PN-76/E Plan trasy projektowanego oświetlenia zewnętrznego pokazano na załączonym do projektu rys. nr E4. Projektowane słupy oświetleniowe zastosować jako ocynkowane typu SAL- 4E z wysięgnikami WA-5/3 (zgodnie z załączonym rysunkiem nr E4). W proj. słupach zastosować złącza typu NTB-3. Oprawy zastosować typu OPC-1 IP65 z Ŝarówką sodową o mocy 100W zabudować na projektowanych słupach. Złącza kablowe do słupów oświetleniowych zastosować jako IZK. Sterowanie oświetleniem zewnętrznym odbywać się będzie z rozdzielnicy T-1 wewnątrz budynku, ręcznie lub zegarem sterującym Układ sterowania oświetleniem zewnętrznym. Projektowaną rozdzielnię T-1 SO wyposaŝyć w zabezpieczenia typu S303C20A, oraz o analogowy programator czasowy typ PA353 wraz ze stycznikiem SM F i wyłącznikiem do ręcznego sterowania. Wyprowadzenie obwodu oświetlenia zewnętrznego z rozdzielnicy T-1 SO wykonać YDY 4x10mm 2 w RL-37 n.u. do projektowanego złącza kablowego ZK-SO oświetlenie 5.4. Instalacja gniazd wtykowych 230V. Instalację gniazd wtykowych 2-biegunowych wykonać naleŝy przewodem o przekroju YDYp-3x2,5mm 2 (750V) p/t. Gniazda podtynkowe hermetyczne 16A z bolcem ochronnym PE umieszczać w ramkach jedno i dwukrotnych, na wysokości 1,20m, licząc od poziomu posadzki Połączenia wyrównawcze główne i lokalne. W budynku nr 1 stajnia i nr 2 gospodarczy projektuje się główną szynę wyrównawczą, do której naleŝy podłączyć wszystkie rury wodne, c.o., gazowe oraz metalowe części obce występujące we wspomnianym pomieszczeniu. Przy wejściu do budynku w rurze gazowej zainstalować wstawkę izolacyjną. Do pomieszczeń z szyną wyrównawczą główną uŝyć przewodów 1xLYg-10mm 2 p/t. Szyna wyrównawcza główna zostanie połączona z wypustem ze zbrojenia ław fundamentowych stanowiącego uziom naturalny budynku. W łazience zaprojektowano połączenie wyrównawcze lokalne. Podłączyć zaciski ochronne urządzeń sanitarnych (brodzik, wanna) metalowe rury wodne (ewentualnie metalowe baterie) oraz przewody ochronne PE instalacji występujących w omawianych pomieszczeniach. Zaciski połączeń SL w puszcze p/t 80mm instalować w miejscu niewidocznym pod umywalką lub wanną z dostępem rewizji. Połączenia lokalne wykonać stosując przewód 1xLYg-2,5mm 2. Dodatkowo w pomieszczeniach sala zabiegowa nr 1i 2, oraz pokój wybudzen naleŝy przewidzeń instalacje uziemień roboczych którą naleŝy połączyć z projektowaną główną szyną wyrównawczą budynku. 6. Tablica rozdzielcza: Tablice rozdzielcze zaprojektowano według katalogów Legrand w drugiej klasie ochronności, jako naścienne typu RN. Tablice usytuować tak jak pokazano na załączonych rysunkach. KaŜda z tablic wyposaŝona jest w wyłączniki róŝnicowoprądowe, zabezpieczenia nadmiarowo-prądowe, wyłączniki główne prądu. 7. Instalacja ochrony od poraŝeń prądem elektrycznym : Zgodnie z informacją obowiązującym systemem ochrony od poraŝeń w linii n/n jest SZYBKIE WYŁĄCZANIE w układzie sieci TN-C. W sieci zewnętrznej występują przewody fazowe L1, L2, L3 i przewód neutralno-ochronny PEN. W instalacjach wewnętrznych zaprojektowano oprócz przewodu neutralnego N, przewód ochronny PE. Początek występowania przewodów N i PE następuje w rozdzielnicy RG. W budynku projektuje się ochronę przy pomocy wyłączników przeciwporaŝeniowych róŝnicowoprądowych, które stanowią uzupełnienie ochrony przed dotykiem bezpośrednim. Wyłączniki róŝnicowoprądowe muszą być raz na miesiąc testowane poprzez przyciśnięcie przycisku kontrolnego T. NaleŜy zwrócić uwagę na niedopuszczalność łączenia przewodów neutralnego N i ochronnego PE za wyłącznikami róŝnicowoprądowymi. Ochronie podlegają wszystkie dostępne części przewodzące tj.: obudowa rozdzielni, obudowy silników i aparatów elektrycznych, bolce ochronne gniazd wtykowych.

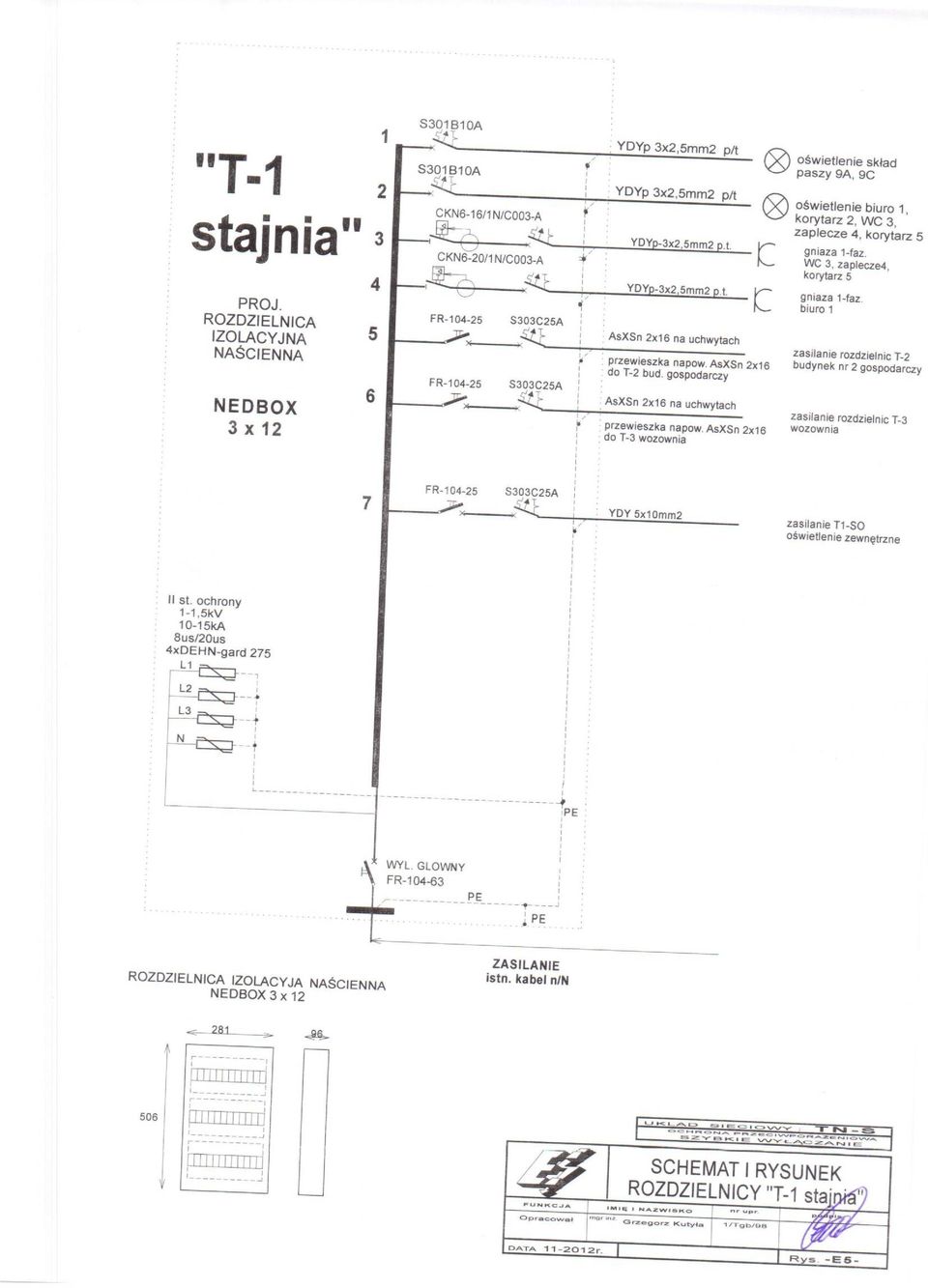

6 6 Ochronę przeciwporaŝeniową naleŝy wykonać zgodnie z normą PN-91/E Instalacje elektryczne w obiektach budowlanych ze szczególnym uwzględnieniem arkusza 04 rozdział 41 Ochrona przeciwporaŝeniowa. NaleŜy zwrócić uwagę na odpowiedni kolor stosowanych Ŝył kabli i przewodów (zgodnie z aktualną normą). Po wykonaniu instalacji wykonać pomiary skuteczności ochrony. 8. Ochrona od przepięć atmosferycznych i łączeniowych. W tablicy T-1 stajnia, T-2 gospodarczy, T-3 wozownia, zaprojektowano II (drugi) stopień ochrony od przepięć atmosferycznych i łączeniowych. NaleŜy zamontować 4sztuki ochronników przepięciowych o poziomie ochrony 1 do 1,5 kv, amplitudzie prądu udarowego 10 do 15 ka i kształcie 8µs/20µs (DEHN-qard- 275), ochronniki przystosowane do montaŝu na szynie zatrzaskowej (montaŝowej). 9. Uwagi końcowe. Przed przystąpieniem do robót zapoznać się dokładnie z niniejszym projektem budowlanym. Prace naleŝy prowadzić z przedstawionym projektem budowlanym oraz aktualnie obowiązującymi przepisami i normami. Wszelkie zmiany w trakcie realizacji robót związanych z wykonawstwem objętych niniejszym projektem winny być uzgodnione z autorami opracowania lub inspektorem nadzoru i potwierdzone odpowiednim wpisem w dzienniku budowy. Instalacje elektryczne naleŝy wykonać zgodnie z: - rozporządzeniem Ministra Infrastruktury z r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 Poz. 690 ze zm.). - normą arkuszową PN-E Instalacje elektryczne w obiektach budowlanych (odpowiednik IEC-364). Po wykonaniu, instalację elektryczną naleŝy sprawdzić zgodnie z PN-93/E-05009/61 Sprawdzenie odbiorcze. Instalacje elektryczne montować 20cm poniŝej instalacji gazu ziemnego w przypadku prowadzenia ich wspólną trasą. Po wykonaniu robót naleŝy przeprowadzić badania pomontaŝowe wykonywanych instalacji tj. badania skuteczności szybkiego wyłączenia zasilania, pomiary rezystancji izolacji, uziemień itd. Wyniki dokonanych pomiarów winny się mieścić w odpowiednich granicach dopuszczalnych normami i przepisami, które wraz z niniejszą dokumentacją powinny być przechowywane przez uŝytkownika przez cały okres eksploatacji wykonanych instalacji. Do odbioru końcowego naleŝy przedstawić wszystkie wymagane protokoły pomiarów i oświadczenia. Opracował: mgr inŝ. Grzegorz Kutyła upr. nr 1/Tgb/98 Sprawdził: inŝ. Mieczysław Sznajder upr. nr SWK/0056/POOE/03
