Narzędzia do montażu. nitów POP i nitonakrętek POPNut

Transkrypt

1 Narzędzia do montażu nitów POP i nitonakrętek POPNut

2 Narzędzia do montażu nitów POP Od profesjonalnych ręcznych nitownic szczypcowych do wysokowydajnych narzędzi mechanicznych, narzędzia do nitów POP są niezawodne i lekkie, oraz charakteryzują się wysokim współczynnikiem siły do wagi Zostały zaprojektowane z uwzględnieniem zasad ergonomii i są łatwe w utrzymaniu. Narzędzia ręczne do nitów 4 Narzędzia mechaniczne do nitów 6 Systemy nitowania 8 Akcesoria do narzędzi do nitów 10 2 NARZĘDZIA DO MONTAŻU NITÓW POP

3 Proces instalacji nitów POP jest prosty. 1. Umieść trzpień nitu POP w końcówce roboczej narzędzia do nitowania. 2. Przeprowadź nit POP przez otwór w materiałach, które mają zostać połączone. 3. Pociągnij spust nitownicy. Nit zrywalny POP ściska te materiały i rozszerza się tworząc na wewnętrznej części łączenia drugi łeb (zakuwkę). Trzpień jest odłamywany przy użyciu wcześniej określonej siły. 4. Materiały są już ze sobą połączone. NARZĘDZIA DO MONTAŻU NITÓW POP 3

4 Narzędzia do nitów ręczne i zasilane bateriami Narzędzia ręczne POP Wytrzymałe i niezawodne. Idealne do różnorodnych zastosowań. TT55D Wytrzymała, lekka nitownica ręczna PS15 Profesjonalna nitownica ręczna PS25 Wysokowydajna nitownica harmonijkowa TT55D Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6,4 PS15 Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6,4 PS25 Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6,4 Profesjonalny standard Lekkie, mocne i ergonomiczne Dostarczane wraz z pełnym zakresem końcówek nosowych Dostarczane z kluczem do końcówek nosowych Art.: Art.: Art.: Zakres: 2,4-4,0 Waga: 0,4kg Długość: 229mm Zakres: 2,4-4,8 Waga: 0,6kg Długość: 245mm Zakres: 3,0 / 3,2-6,4 Waga: 2,4kg Długość przed rozłożeniem: 305mm Długość po rozłożeniu: 805mm 4 NARZĘDZIA RĘCZNE POP

5 PS40 Nitownica oburęczna PS45 Wysokowydajna nitownica oburęczna MCS5800 Nitownica akumulatorowa PS40 Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6,4 PS45 Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6,4 MCS5800 Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6,4 Profesjonalny standard Lekkie, mocne i ergonomiczne Dostarczane wraz z pełnym zakresem końcówek nosowych Dostarczane z kluczem do końcówek nosowych Uniwersalne, bezprzewodowe narzędzie do zastosowań pod dachem i na zewnątrz Duża szybkość pracy Dobrze wyważone z optymalnym środkiem ciężkości Dostarczane wraz z pełnym zakresem końcówek nosowych Dostarczane z kluczem do końcówek nosowych Art.: Art.: Art.: Zakres: 3,0 / 3,2-6,4 Waga: 1,9kg Długość: 515mm Zakres: 3,0 / 3,2-6,4 Waga: 2,6kg Długość: 490mm Długość nitownicy z końcówkami: 665mm Zakres: 3,0 / 3,2-4,8 Waga: 2,2kg Długość: 265mm Wysokość: 300mm Skok narzędzia: 20mm NARZĘDZIA RĘCZNE POP 5

6 Narzędzia mechaniczne do nitów Narzędzia pneumatyczne POP. Ustanawiamy nowy standard. ProSet 1600 MCS Narzędzie mechaniczne, zakres od mikro do średniego ProSet 2500 MCS Narzędzie mechaniczne średniego zakresu ProSet 3400 MCS Narzędzie mechaniczne o wysokiej wydajności 1600 Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6, Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6, Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6,4 Lekka, polimerowa konstrukcja Wysoki współczynnik mocy do wagi Wygodny, dwupalcowy włącznik Szybkie rozłączanie zespołu przedniego i pojemnika na trzpienie MCS Przełącznik włącz/wyłącz oszczędzania energii, przełącznik wlotu powietrza z lewej/prawej strony Sprężyna powrotna do szybkiego i niezawodnego mocowania nitów Dostępne z pojemnikiem na trzpienie MCS (na obrazku) lub deflektorem Art.: Art.: Art.: Zakres: 2,0-4 0 Zakres: 3,0-4,8 Zakres: 3,2-6,4 Waga: 1,05kg Waga: 1,31kg Waga: 2,00kg Długość: 272mm Długość: 304mm Długość: 334mm Wysokość: 227mm Wysokość: 259mm Wysokość: 316mm Skok narzędzia: 18mm Skok narzędzia: 18mm Skok narzędzia: 26mm Siła wyciągania trzpienia: 6,2 bar Siła wyciągania trzpienia: 6,2 bar Siła wyciągania trzpienia: 6,2 bar Wartość stosunku siły do masy: 4,6kN/kg Wartość stosunku siły do masy:7,18kn/kg Wartość stosunku siły do masy: 9,74kN/kg 6 NARZĘDZIA MECHANICZNE POP

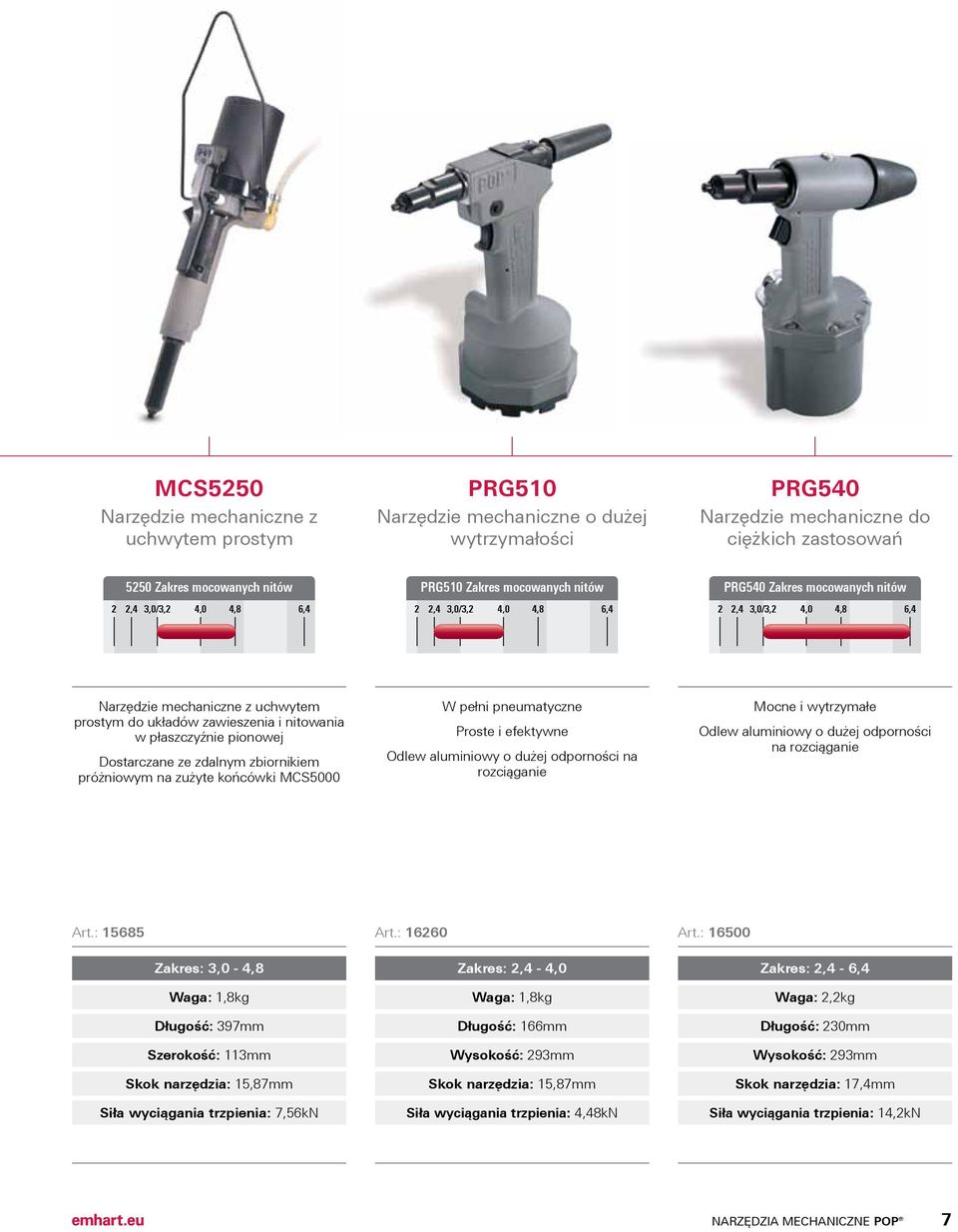

7 MCS5250 Narzędzie mechaniczne z uchwytem prostym PRG510 Narzędzie mechaniczne o dużej wytrzymałości PRG540 Narzędzie mechaniczne do ciężkich zastosowań 5250 Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6,4 PRG510 Zakres mocowanych nitów PRG540 Zakres mocowanych nitów 2 2,4 3,0/3,2 4,0 4,8 6,4 2 2,4 3,0/3,2 4,0 4,8 6,4 Narzędzie mechaniczne z uchwytem prostym do układów zawieszenia i nitowania w płaszczyźnie pionowej Dostarczane ze zdalnym zbiornikiem próżniowym na zużyte końcówki MCS5000 W pełni pneumatyczne Proste i efektywne Odlew aluminiowy o dużej odporności na rozciąganie Mocne i wytrzymałe Odlew aluminiowy o dużej odporności na rozciąganie Art.: Art.: Art.: Zakres: 3,0-4,8 Waga: 1,8kg Długość: 397mm Szerokość: 113mm Skok narzędzia: 15,87mm Siła wyciągania trzpienia: 7,56kN Zakres: 2,4-4,0 Waga: 1,8kg Długość: 166mm Wysokość: 293mm Skok narzędzia: 15,87mm Siła wyciągania trzpienia: 4,48kN Zakres: 2,4-6,4 Waga: 2,2kg Długość: 230mm Wysokość: 293mm Skok narzędzia: 17,4mm Siła wyciągania trzpienia: 14,2kN NARZĘDZIA MECHANICZNE POP 7

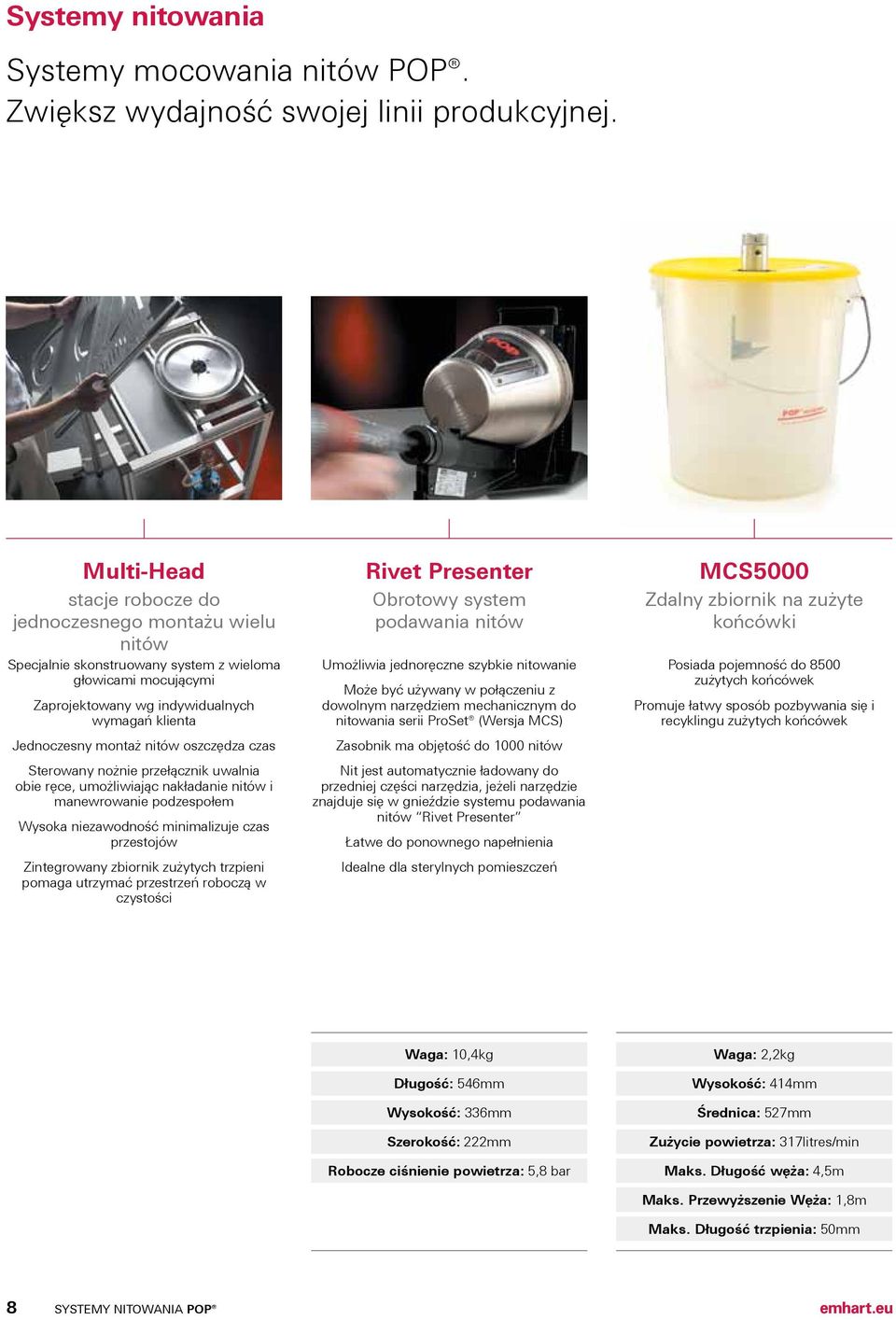

8 Systemy nitowania Systemy mocowania nitów POP. Zwiększ wydajność swojej linii produkcyjnej. Multi-Head stacje robocze do jednoczesnego montażu wielu nitów Specjalnie skonstruowany system z wieloma głowicami mocującymi Zaprojektowany wg indywidualnych wymagań klienta Jednoczesny montaż nitów oszczędza czas Sterowany nożnie przełącznik uwalnia obie ręce, umożliwiając nakładanie nitów i manewrowanie podzespołem Wysoka niezawodność minimalizuje czas przestojów Zintegrowany zbiornik zużytych trzpieni pomaga utrzymać przestrzeń roboczą w czystości Rivet Presenter Obrotowy system podawania nitów Umożliwia jednoręczne szybkie nitowanie Może być używany w połączeniu z dowolnym narzędziem mechanicznym do nitowania serii ProSet (Wersja MCS) Zasobnik ma objętość do 1000 nitów Nit jest automatycznie ładowany do przedniej części narzędzia, jeżeli narzędzie znajduje się w gnieździe systemu podawania nitów Rivet Presenter Łatwe do ponownego napełnienia Idealne dla sterylnych pomieszczeń MCS5000 Zdalny zbiornik na zużyte końcówki Posiada pojemność do 8500 zużytych końcówek Promuje łatwy sposób pozbywania się i recyklingu zużytych końcówek Waga: 10,4kg Długość: 546mm Wysokość: 336mm Szerokość: 222mm Robocze ciśnienie powietrza: 5,8 bar Waga: 2,2kg Wysokość: 414mm Średnica: 527mm Zużycie powietrza: 317litres/min Maks. Długość węża: 4,5m Maks. Przewyższenie Węża: 1,8m Maks. Długość trzpienia: 50mm 8 SYSTEMY NITOWANIA POP

9 Akcesoria do narzędzi do nitów Głowice kątowe i zestawy części przedniej. Do miejsc o ograniczonym dostępie. PRH830 PRH840 PRH850 Do użytku z: ProSet 2500 Zestaw Adaptera: PRG510 Zestaw Adaptera: PRG540 Zestaw Adaptera: Do użytku z: ProSet 2500 Zestaw Adaptera: ProSet 3400 Zestaw Adaptera: PRG510 Zestaw Adaptera: PRG540 Zestaw Adaptera: Do użytku z: ProSet 3400 Zestaw Adaptera: PRG540 Zestaw Adaptera: Art.: Art.: Art.: Wydajność: do 3,2mm Wydajność: do 4,8mm Wydajność: do 6,4mm Waga: 0,31kg Waga: 0,5kg Waga: 0,76kg SYSTEMY NITOWANIA POP 9

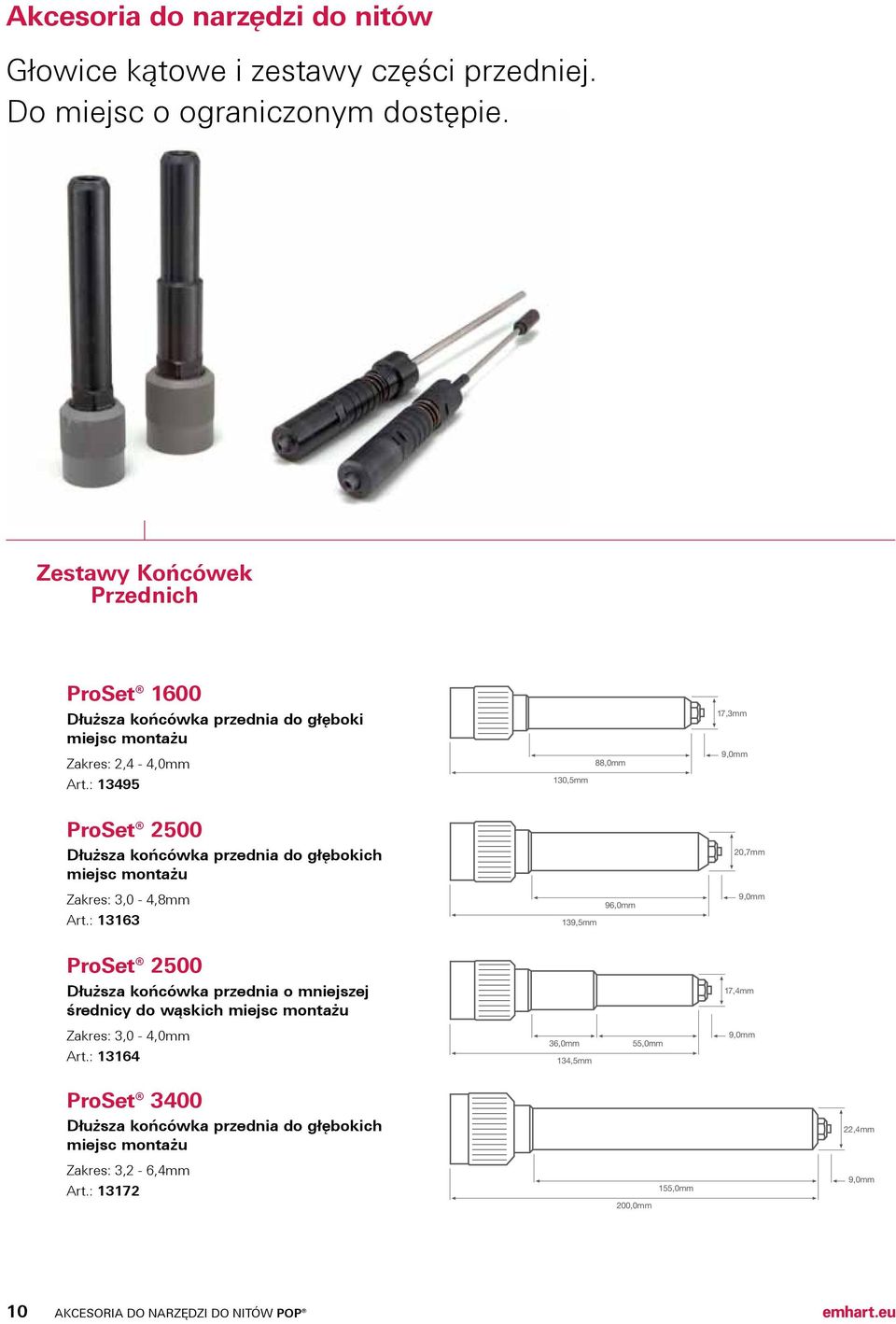

10 Akcesoria do narzędzi do nitów Głowice kątowe i zestawy części przedniej. Do miejsc o ograniczonym dostępie. Zestawy Końcówek Przednich ProSet 1600 Dłuższa końcówka przednia do głęboki miejsc montażu 17,3mm Zakres: 2,4-4,0mm 88,0mm 9,0mm Art.: ,5mm ProSet 2500 Dłuższa końcówka przednia do głębokich miejsc montażu 20,7mm Zakres: 3,0-4,8mm Art.: ,5mm 96,0mm 9,0mm ProSet 2500 Dłuższa końcówka przednia o mniejszej średnicy do wąskich miejsc montażu 17,4mm Zakres: 3,0-4,0mm Art.: ,0mm 134,5mm 55,0mm 9,0mm ProSet 3400 Dłuższa końcówka przednia do głębokich miejsc montażu 22,4mm Zakres: 3,2-6,4mm Art.: ,0mm 155,0mm 9,0mm 10 AKCESORIA DO NARZĘDZI DO NITÓW POP

11 Końcówki nosowe POP Zalecane końcówki nosowe do wszystkich nitownic. Nitownice Mechaniczne POP Nr artykułu Końcówka nosowa Typ nita śr nita ProSet 1600 PRG 510 ProSet 2500 MCS 5250 PRG 540 ProSet * PRN214 PRN314 PRN414 PRN514 PRN614 PRN811 Otwarty Otwarty Otwarty: wszystkie materiały. Zamknięty: St, SS, NC / trzpień stalowy Otwarty: wszystkie materiały. Zamknięty: St, SS, NC / trzpień stalowy Otwarty i zamknięty: St, SS, NC Otwarty: wszystkie materiały. Zamknięty: St, SS, NC / trzpień stalowy 2,00 2,40 2,80-3,20 4,00 4,80 6, PRN424 PRN524 PRN624 PRN822 Zamknięty: Aluminium / trzpień stalowy Zamknięty: Aluminium / trzpień stalowy Otwarty i Zamknięty: Aluminium / trzpień stalowy Otwarty i Zamknięty: Aluminium / trzpień stalowy 3,20 4,00 4,80 6, PRN434 PRN534 PRN634 PRN625 PRN825 Zamknięty: Aluminium / trzpień aluminiowy Zamknięty: Aluminium / trzpień aluminiowy Zamknięty: Aluminium / trzpień aluminiowy Nit T Nit T 3,20 4,00 4,80 4,80 6, PRN4HR PRN5HR PRN6HR N-406 N-407 PRN8PS Nit HR Nit HR Nit HR Nit UG - Ultragrip Nit UG - Ultragrip Nit HS 3,20 4,00 4,80 4,80 6,40 6,40 * Wymagane szczęki PRG i popychacz szczęk FAN Sprawdź w instrukcji. Nitownice Ręczne POP Końcówka nosowa dostarczana z narzędziem Zalecana końcówka nosowa dostarczana na zamówienie Nr artykułu Końcówka nosowa Typ nita śr nita TT55D PS15 PS25 PS40 PS TT55 Końcówka nosowa 3/32 TT55 Końcówka nosowa 1/8 TT55 Końcówka nosowa 5/32 Otwarty Otwarty i Zamknięty Otwarty i Zamknięty 2,40 2,80-3,20 4, DPM400-A08 DPM400-B08 DPM400-C08 DPM400-D08 Otwarty Otwarty i Zamknięty Otwarty i Zamknięty Otwarty i Zamknięty 2,40 2,80-3,20 4,00 4,8-5, DPM400-B10 DPM400-C10 DPM400-D10 DPM400-E10 DPM400-F10 Otwarty i Zamknięty Otwarty i Zamknięty Otwarty i Zamknięty Otwarty Otwarty i Zamknięty 2,80-3,20 4,00 4,8-5,0 6,00 6, DPM400-DUG DPM400-FUG Nit UG - Ultragrip Nit UG - Ultragrip 4,80 6,40 Nitownica akumulatorowa POP Nr artykułu Końcówka nosowa MCS MCS MCS MCS MCS MCS Typ nita Otwarty i Zamknięty / trzpień aluminiowy Otwarty - wszystkie materiały Otwarty i Zamknięty: Aluminium / trzpień stalowy* Otwarty i Zamknięty / trzpień aluminiowy Otwarty i zamknięty / trzpień stalowy* Otwarty i Zamknięty - wszystkie materiały śr nita 2,40-3,20 2,80-3,20 3,20-4,00 4,0 4,0 4,8/5,0 Dodatkowe końcówki dla MCS5800 można dobrać korzystając z naszego Przewodnika po częściach zamiennych POP. * Można stosować dla 3.2mm otwartych nitów Radełkowanych, Multigrip i z czystego aluminium Końcówka nosowa dostarczana z narzędziem MCS 5800 Zalecana końcówka nosowa dostarczana na zamówienie Istnieje możliwość doboru dodatkowych końcówek nosowych dla montażu nita, którego wytypowałeś. Skontaktuj się z Emhart w celu konsultacji. Nity typ otwarty : standardowy, Vgrip, LSR, MGR, FSR, Peel, STR, rowkowany Nity typ zamknięty: zamknięty/szczelny i TVD AKCESORIA DO NARZĘDZI DO NITÓW POP 11

12 Zakres nitów POP Wszystko z jednego źródła. Nity POP i narzędzia perfekcyjna kombinacja. Otwarte nity zrywalne Nity otwarte o uniwersalnym zastosowaniu dostępne w szerokiej gamie materiałów i z różnymi rodzajami łbów. Odpowiednie do zastosowań niskoobciążeniowych. Vgrip Estetyczny wygląd po zamocowaniu. Nit o powiększonym zakresie zacisku z funkcją zatrzymywania końcówki trzpienia. Charakteryzuje się doskonałymi parametrami siły zacisku oraz dużym rozpęczeniem po stronie wewnętrznej co zwiększa wytrzymałość na rozciąganie. Rowkowany trzpień wydłuża żywotność szczęk nitownicy. Zamknięty Zamykana konstrukcja sprawia, że ten nit jest idealny do zastosowań, w których połączenie nitowe musi być wodoszczelne lub mocno-szczelne lub gdy wymagane jest zachowanie trzpienia. LSR (nity o właściwościach rozkładania obciążenia) Właściwości rozkładania obciążenia sprawiają, że nit ten idealnie nadaje się do stosowania w materiałach łamliwych, kruchych i bardzo miękkich. MGR (o powiększonym zakresie zacisku) Nit o powiększonym zakresie zacisku pozwalającym zastąpić nawet kilka nitów standartowych co może skutkować znaczącą racjonalizacją stanów magazynowych. Charakteryzuje się także doskonałą siłą zacisku, szerokim rozpęczeniem po stronie wewnętrznej, oraz odpornością na efekt grzechotania nawet w nieregularnych otworach. FSR (wpuszczany) Nit otwarty, który po wprowadzeniu do otworu z obustronnym pogłębieniem stożkowym jest wpuszczany po obu stronach aplikacji. Ten rodzaj nitu zapewnia niemal zerowe wybrzuszenia i pozwala wyeliminować odcinanie trzpienia. Seria Peel Idealny do łączenia miękkich i kruchych materiałów, takich jak tworzywa sztuczne, kauczuk, GFRP (kompozyty epoksydowe wzmocnione włóknami szklanymi) czy laminaty. 12 ZAKRES NITÓW POP

13 TVD Seria nitów ze stali nierdzewnej zaprojektowana specjalnie dla połączeń, w których wewnętrzny z łączonych materiałów jest cienki lub słaby. Nit typu T Nit typu T ma wszystkie cechy nita typu PEEL uzupełnione efektem przyciągania do siebie łączonych elementów. Funkcja zachowania końcówki trzpienia zwiększa odporność na ścinanie. Seria HS Nit POP o wytrzymałości śruby M6 także zapewnia doskonałą odporność na uszkodzenia, zachowanie łba trzpienia oraz rozległe wybrzuszenie po stronie wewnętrznej. HR Wyjątkowe parametry przyciągania łączonych elementów oraz zwiększone spęczenie strony wewnętrznej to idealne połączenie cech zabezpieczających przed powstaniem szczelin w trakcie montażu. Doskonale zachowuje koncówkę trzpienia. Odporny na efekt grzechotania. Rowkowany Nit aluminiowy do mocowania w drewnie i innych miękkich/ włóknistych materiałach bazowych. Odpowiedni do stosowania w otworach ślepych (nieprzelotowych). STR Ten stalowy nit ma rozszczepiający się trzon, doskonały do stosowania w drewnie i zapewniający wysoką odporność na wyrwanie oraz zachowanie łba trzpienia. Ultra-Grip Strukturalne nity Ultra-Grip (UG) zapewniają wysoką wytrzymałość na ścinanie w bardzo szerokim zakresie zacisku. Produkt cechują również doskonałe właściwości ustalające i wypełniające, dzięki którym zamocowany produkt jest odporny na grzechotanie. ZAKRES NITÓW POP 13

14 Narzędzia do montażu nitonakrętek Narzędzia do montażu nitonakrętek POPNut posiadają najnowsze funkcje, zapewniające użytkownikowi doskonałe możliwości montażu. Kompaktowe i lekkie, niezawodne i łatwe w użytkowaniu, nasze narzędzia oferują optymalną wydajność pracy, bez względu na aplikację. Narzędzia ręczne do nitonakrętek 16 Narzędzia mechaniczne do nitonakrętek 18 Przewodnik zakresów stosowania NARZĘDZIA DO MONTAŻU NITONAKRĘTEK POPNut

15 Kolejność instalacji nitonakrętek POPNut jest prosta. 1. Nałóż nitonakrętkę POPNut na trzpień nitownicy, a zostanie ona automatycznie nakręcona. 2. Umieść POPNut w otworze wykonanym w materiale łączonym. 3. Naciśnij spust nitownicy. Nitonakrętka POPNut zostaje wciągnięta do wewnątrz i tworzy po drugiej stronie łączonego materiału kołnierz. Nitownica automatycznie wraca, wykręcając się z nitonakrętki POPNut. 4. Zamocuj pasującą część przy pomocy śruby i dokręć. NARZĘDZIA DO MONTAŻU NITONAKRĘTEK POPNut 15

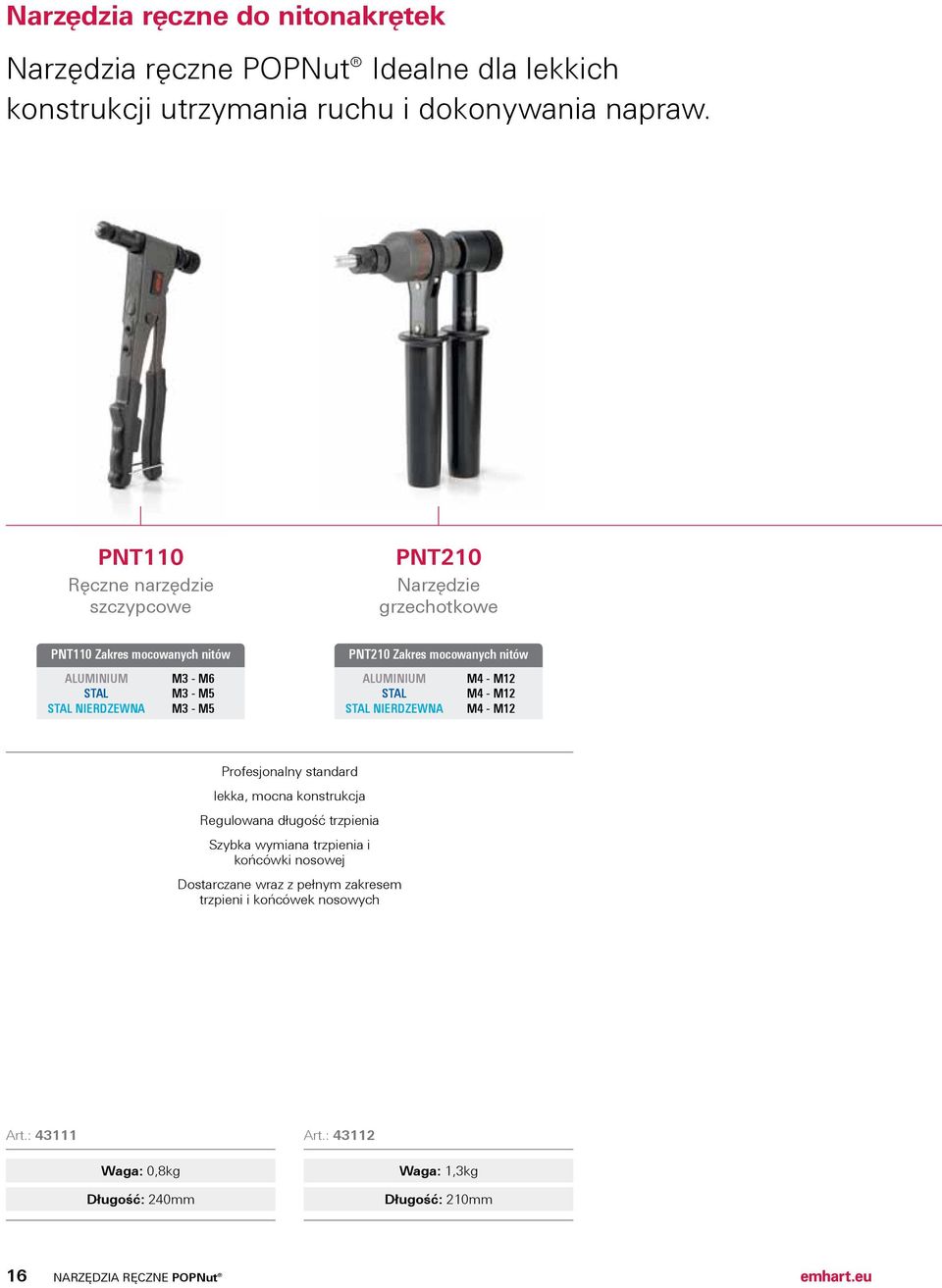

16 Narzędzia ręczne do nitonakrętek Narzędzia ręczne POPNut Idealne dla lekkich konstrukcji utrzymania ruchu i dokonywania napraw. PNT110 Ręczne narzędzie szczypcowe PNT210 Narzędzie grzechotkowe PNT110 Zakres mocowanych nitów ALUMINIUM M3 - M6 STAL M3 - M5 STAL NIERDZEWNA M3 - M5 PNT210 Zakres mocowanych nitów ALUMINIUM M4 - M12 STAL M4 - M12 STAL NIERDZEWNA M4 - M12 Profesjonalny standard lekka, mocna konstrukcja Regulowana długość trzpienia Szybka wymiana trzpienia i końcówki nosowej Dostarczane wraz z pełnym zakresem trzpieni i końcówek nosowych Art.: Art.: Waga: 0,8kg Długość: 240mm Waga: 1,3kg Długość: 210mm 16 Narzędzia ręczne POPNut

17 PNT310 Nitownica dźwigniowa PNT410 Narzędzie dwuramienne PNT310 Zakres mocowanych nitów ALUMINIUM M4 - M12 STAL M4 - M10 STAL NIERDZEWNA M4 - M8 PNT410 Zakres mocowanych nitów ALUMINIUM M5 - M12 STAL M5 - M12 STAL NIERDZEWNA M5 - M10 Profesjonalny standard lekka, mocna konstrukcja Regulowana długość trzpienia Szybka wymiana trzpienia i końcówki nosowej Dostarczane wraz z pełnym zakresem trzpieni i końcówek nosowych Art.: Art.: Waga: 2,4kg Długość: 555mm Waga: 2,1kg Długość: 580mm Narzędzia ręczne POPNut 17

18 Systemy i narzędzia mechaniczne do nitonakrętek Narzędzia mechaniczne POPNut. Skok gwintu i sterowanie pneumatyką dostosujesz do wymaganych warunków produkcyjnych. PNT800L-PC Narzędzie z pneumatyczną kontrolą skoku i zacisku PNT1000L-PC Narzędzie z pneumatyczną kontrolą skoku i zacisku PNT800L-PC Zakres mocowanych nitów ALUMINIUM M6 - M10 STAL M4 - M10 STAL NIERDZEWNA M4 - M10 PNT1000L-PC Zakres mocowanych nitów ALUMINIUM M6 - M12 STAL M6 - M12 STAL NIERDZEWNA M6 - M12 Funkcja kontroli pneumatyki (PC) automatycznie wybiera optymalny skok Szybki czas cyklu przy optymalnym doborze skoku Automatyczny obrót trzpienia dla szybkiego ładowania nitonakrętki Szybka wymiana trzpienia i końcówki nosowej Lekka, kompaktowa konstrukcja Pojedynczy przycisk do montażu i biegu wstecznego Art.: Art.: Waga: 1,81kg Długość: 287mm Wysokość: 268mm Skok narzędzia: 1,3-6,5mm Robocze ciśnienie powietrza: 4,9-5,9 bar Waga: 2,77kg Długość: 315mm Wysokość: 295mm Skok narzędzia: 1,3-10,5mm Robocze ciśnienie powietrza: 4,9-5,9 bar 18 Narzędzia mechaniczne POPNut

19 PNT800A Pneumatyczno-hydrauliczne narzędzie z ręczną regulacją skoku Licznik POP Prosty licznik partii produkcyjnej PNT800A Zakres mocowanych nitów ALUMINIUM STAL STAL NIERDZEWNA M3 - M10 M3 - M10 M3 - M8 Obrotowo zaciągające narzędzie pneumatyczno-hydrauliczne Automatyczny obrót trzpienia dla szybkiego ładowania nitonakrętki Szybka wymiana trzpienia i końcówki nosowej Prosty przyrząd do regulacji skoku Lekka, kompaktowa konstrukcja Pojedynczy przycisk do montażu i biegu wstecznego Prosty wyświetlacz kluczowych nastaw Liczy każde użycie przycisku roboczego Wskaźnik kompletności partii produkcyjnej Automatyczne odcięcie powietrza po wykonaniu całej partii produkcyjnej Pomaga uzyskać dokładne wykonywanie pracy przez operatora Wspiera system zapewnienia jakości procesu produkcyjnego Pomaga zapewnić, że zamocowano właściwą ilość nitonakrętek Art.: Waga: 1,68kg Długość: 288mm Wysokość: 263mm Skok narzędzia: 1,3-6,5mm Waga: 5kg Wysokość: 200mm Szerokość: 200mm Głębokość: 120mm Robocze ciśnienie powietrza: 4,9-5,9 bar Maksymalna zliczana ilość: 999 Licznik POP 19

20 Zakres nitonakrętek POPNut Wszystko z jednego źródła Nitonakrętki POPNut i narzędzia - perfekcyjna kombinacja. Aluminium Stal Stal Nierdzewna Otwarte Okrągłe Okrągłe Radełkowanie Sześciokątne Okrągłe Półsześciokątne Łeb płaski Łeb stożkowy płaski Łeb zmniejszony Zamknięte Łeb płaski Łeb stożkowy płaski Łeb zmniejszony * dostępny zakres metryczny i calowy dostępny jest także pół-sześciokątny 20 ZAKRES NITÓW POPNut

21 Centra serwisowe narzędzi POP Specjalistyczny serwis oraz usługi remontowe dostępne w sieci zatwierdzonych centrów serwisowych w Europie. Jeżeli zainwestowałeś w narzędzie POP bądź pewny, że posiadamy sieć bardzo doświadczonych i kompetentnych centrów serwisowych narzędzi POP w Europie, aby ci służyć. Aby znaleźć najbliższe centrum serwisowe odwiedź stronę emhart.eu i wybierz centrum serwisowe narzędzi POP, z rozwijalnej listy w zakładce znajdź dystrybutora. POP CENTRA SERWISOWE NARZĘDZI 21

22 Przewodnik po częściach zamiennych Kompletny zakres części zamiennych. Dostępne dla narzędzi do nitów POP i nitonakrętek POPNut. Przewodnik po częściach zamiennych do narzędzi POP to instrukcja dla użytkowników i kupców, która pomaga zidentyfikować wymagane części zamienne. W przewodniku znajdziesz:- Rysunek rozmontowanego narzędzia Każde wymienione narzędzie posiada dołączony schemat aby pomóc w łatwej identyfikacji wymaganych części zamiennych. Wskazówki doboru części przedniej Na każdej stronie narzędzia, w pierwszej tabeli pogrupowano niezbędne komponenty do poprawnego skompletowania części przedniej stosownie do rozmiaru nitu lub nitonakrętki. Zidentyfikowane części zamienne i zużywalne W każdej tabeli narzędziowej, części zamienne zidentyfikowano w kolumnie typ części Ta funkcja pomoże ci wybrać właściwy profil stanu magazynowego. Lista części wspólnych W osobnej tabeli przedstawiono listę części, które są używane w kilku narzędziach. Dzięki temu, unikniemy zbędnego dublowania się części w twoim magazynie. Item Article Description Part Type Jaw Guide W Pulling Head S Jaw Guide Lock S Nose Housing S O-Ring* W Biblioteka medialna Emhart Odwiedź medialną bibliotekę Emhart - emhartmedia.com, aby ściągnąć: Instrukcje serwisowe narzędzi Katalogi narzędziowe i informacje Zdjęcia narzędzi 22 PRZEWODNIK PO CZĘŚCIACH ZAMIENNYCH

23

24 Ekspert technologii łączenia Doświadczenie w produkcji ponad 100 lat Z ponad 100 letnim doświadczeniem w projektowaniu i produkcji technologii montażowych, Emhart pozostaje firmą posiadającą ducha i kulturę jakości i innowacji. Obsługujemy wielu klientów w różnorodnych sektorach Emhart obsługuje klientów w wielu różnych sektorach, posiadających bardzo odmienne środowisko produkcji; od napraw i utrzymania ruchu, prac na budowach, średnich linii produkcyjnych do bardzo wyspecjalizowanych, automatycznych linii produkcyjnych. Nasze systemy połączeniowe oferują perfekcyjne rozwiązania montażowe dla nich wszystkich. Rozbudowane portfolio produktów Szeroki profil produkcyjny elementów złącznych firmy Emhart obejmuje nity POP, nitonakrętki POPNut, ręczne i mechaniczne narzędzia montażowe i systemy półautomatyczne oraz technologię zgrzewania kołkowego Tucker i plastiki. Stale uzupełniamy i udoskonalamy nasze produkty, aby zapewnić najlepsze parametry montażowe dostępne obecnie na rynku. Projektowanie i myśl techniczna w partnerstwie Od projektu poprzez prototyp...do produkcji. Tam, gdzie wymagane jest specjalistyczne rozwiązanie, nasz doświadczony zespół projektowy jest gotowy do pracy ręka w rękę z twoimi inżynierami aby stworzyć indywidualne rozwiązanie montażowe. Ekspertyza techniczna Emhart oferuje pełne wsparcie dla klientów poprzez zapewnienie szczegółowego szkolenia technicznego dla narzędzi montażowych zarówno technologii nitowania jak i systemu zgrzewania kołkowego. Możemy także przeprowadzić pełną analizę twojej linii montażowej aby pomóc ci określić optymalną wydajność produkcyjną. Wsparcie marketingowe dla naszych dystrybutorów Wspieramy sieć naszych doświadczonych dystrybutorów poprzez zapewnienie produktów spełniających wymagania jakościowe, szkolenia techniczne i elementy marketingowe. Akredytacje Jakości Utrzymywanie wysokiego poziomu jakości jest absolutnym priorytetem firmy Emhart. Od kontroli jakości towarów przychodzących do magazynu przez testy produkcyjne aż do końcowych testów jakości i dostawy do klienta, zarządzanie jakością stanowi główny element naszych działań. Emhart posiada certyfikaty TS16949, ISO9001, ISO Odwiedź naszą stronę - emhart.eu - aby mieć dostęp do najnowszych informacji, literatury, porad zastosowań aplikacji, interaktywnego katalogu produktów i wielu innych przydatnych wiadomości. Emhart Teknologies 2012 Najnowszą wersję niniejszego katalogu można przejrzeć i pobrać na stronie POP, ProSet, POPSet i POPNut stanowią zastrzeżone znaki handlowe Emhart Teknologies. Certyfikaty systemów jakości od wiodących światowych producentów przyczyniają się do przyspieszenia uzyskania akredytacji ISO14001 / ISO9001 / TS Ze względu na stałe udoskonalanie konstrukcji produkty marki Emhart mogą ulec zmianom. Najnowsze dane techniczne i schematy dotyczące określonych produktów dostępne są na żądanie. 6693/PL/0512
