Nowoczesne systemy klimatyzacji dla sal operacyjnych firmy Weiss Klimatechnik

Transkrypt

1 Nowoczesne systemy klimatyzacji dla sal operacyjnych firmy Weiss Klimatechnik

2 Weiss Klimatechnik w Polsce jest jedynym dostawcą urządzeń i rozwiązań firmy Weiss Klimatechnik GmbH na terenie Polski

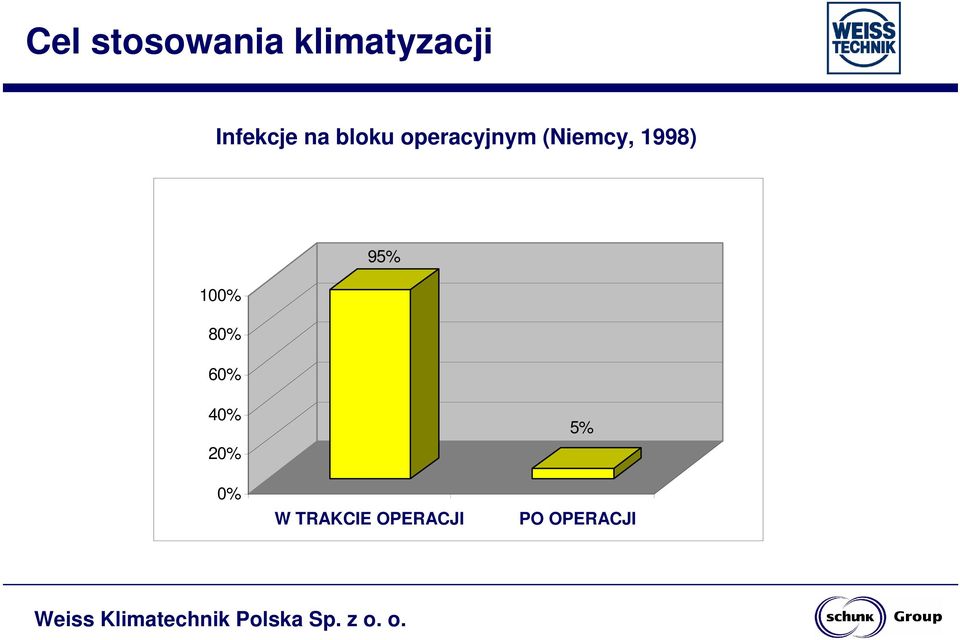

3 Cel stosowania klimatyzacji Infekcje na bloku operacyjnym (Niemcy, 1998) surgical hospital infection 95% 100% 80% 60% 40% 20% 0% W TRAKCIE operativ OPERACJI 5% postoperativ PO OPERACJI

4 Cel stosowania klimatyzacji Dodatkowy Extension czas of spędzony hospital treatment w szpitalu though pacjenta infection po infekcji (Niemcy, 1998) days 10 ILOSC DNI SPEDZONYCH W SZPITALU PO INFEKCJI 1 infected wound Infekcja poprzez ranę operacyjną acute respiratory disease Ostra niewydolność oddechowa urinary Infekcjatract przez infection drogi moczowe

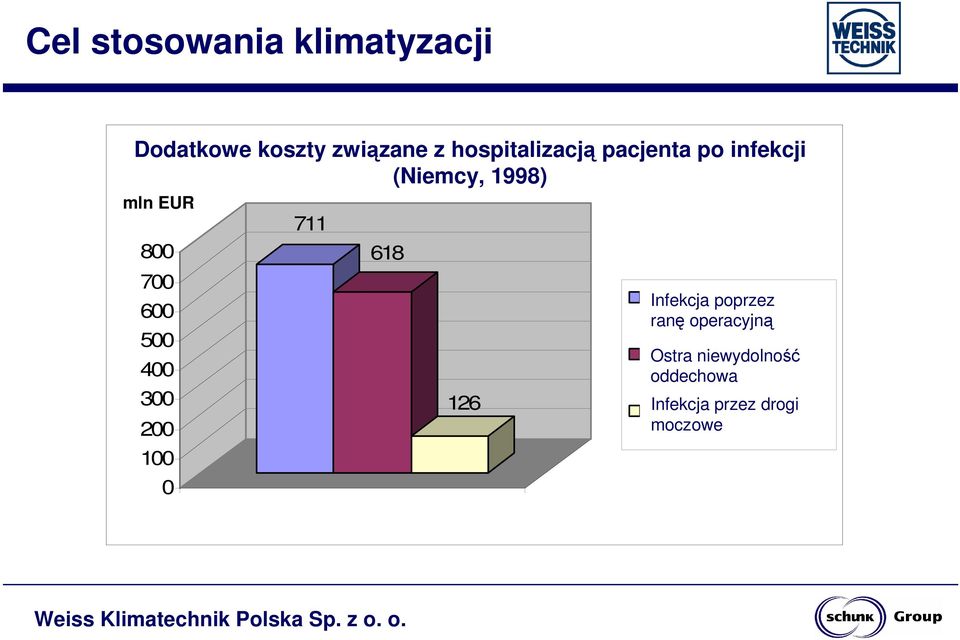

5 Cel stosowania klimatyzacji Dodatkowe cost koszty through związane hospital z hospitalizacją infection in pacjenta Mio. Euro po infekcji (Niemcy, 1998) mln EUR infected wound Infekcja poprzez ranę operacyjną acute respiratory disease oddechowa Ostra niewydolność Infekcja przez drogi moczowe urinary tract infection

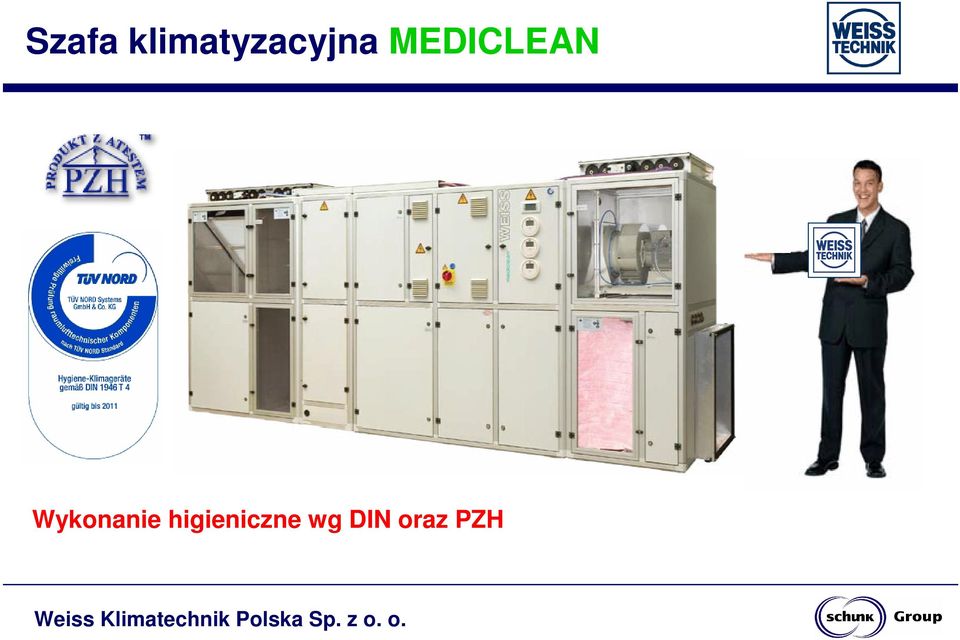

6 Szafa klimatyzacyjna MEDICLEAN Wykonanie higieniczne wg DIN oraz PZH

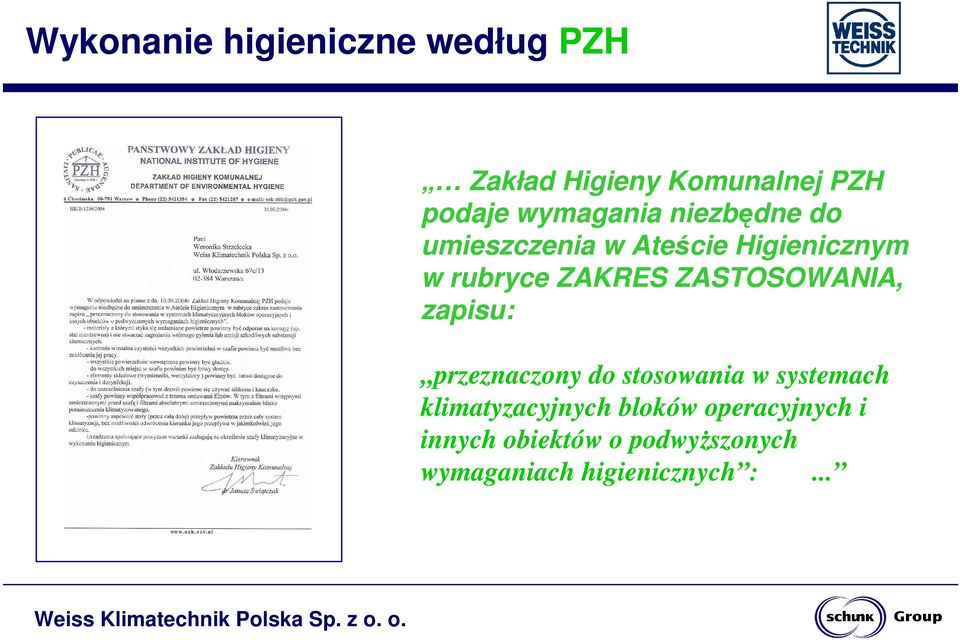

7 Wykonanie higieniczne według PZH Zakład Higieny Komunalnej PZH podaje wymagania niezbędne do umieszczenia w Ateście Higienicznym w rubryce ZAKRES ZASTOSOWANIA, zapisu: przeznaczony do stosowania w systemach klimatyzacyjnych bloków operacyjnych i innych obiektów o podwyższonych wymaganiach higienicznych :...

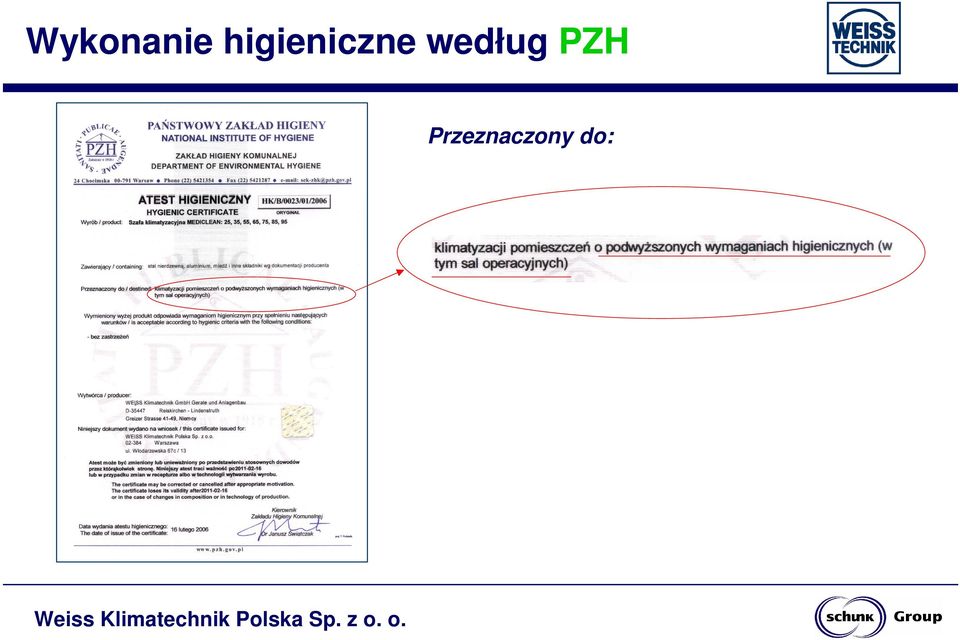

8 Wykonanie higieniczne według PZH Przeznaczony do:

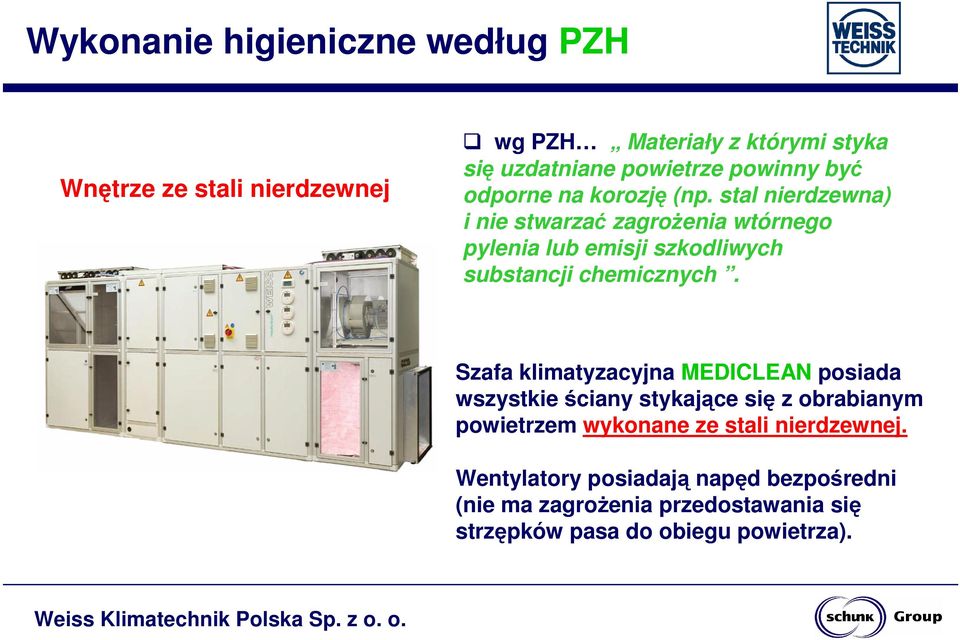

9 Wykonanie higieniczne według PZH Wnętrze ze stali nierdzewnej wg PZH Materiały z którymi styka się uzdatniane powietrze powinny być odporne na korozję (np. stal nierdzewna) i nie stwarzać zagrożenia wtórnego pylenia lub emisji szkodliwych substancji chemicznych. Szafa klimatyzacyjna MEDICLEAN posiada wszystkie ściany stykające się z obrabianym powietrzem wykonane ze stali nierdzewnej. Wentylatory posiadają napęd bezpośredni (nie ma zagrożenia przedostawania się strzępków pasa do obiegu powietrza).

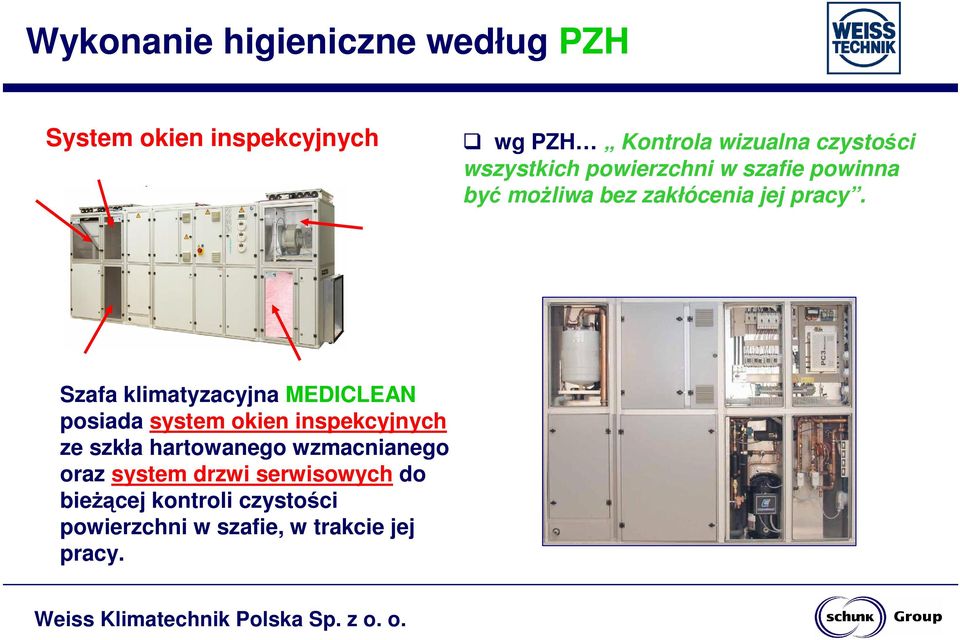

10 Wykonanie higieniczne według PZH System okien inspekcyjnych wg PZH Kontrola wizualna czystości wszystkich powierzchni w szafie powinna być możliwa bez zakłócenia jej pracy. Szafa klimatyzacyjna MEDICLEAN posiada system okien inspekcyjnych ze szkła hartowanego wzmacnianego oraz system drzwi serwisowych do bieżącej kontroli czystości powierzchni w szafie, w trakcie jej pracy.

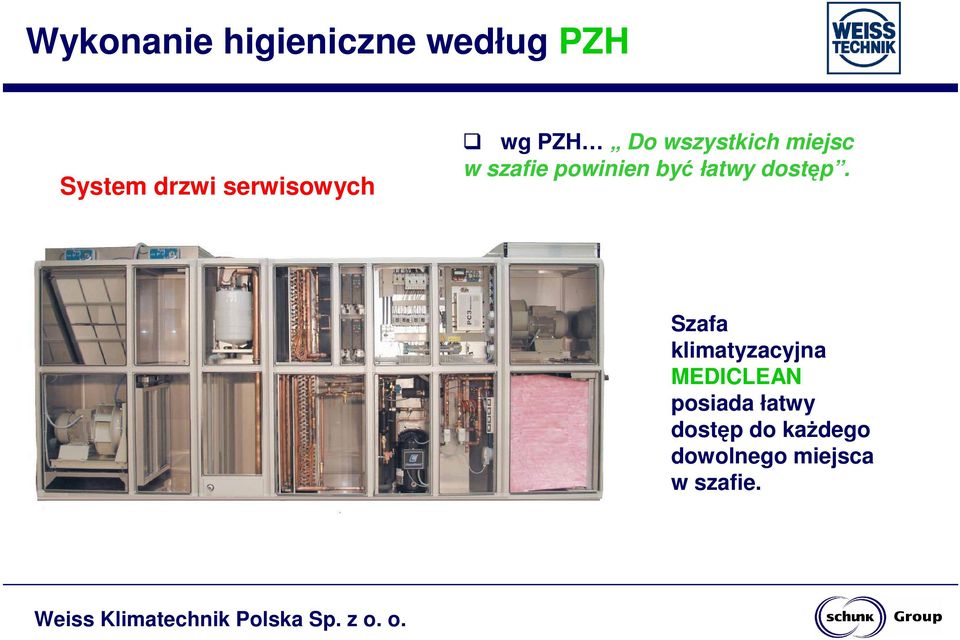

11 Wykonanie higieniczne według PZH System drzwi serwisowych wg PZH Do wszystkich miejsc w szafie powinien być łatwy dostęp. Szafa klimatyzacyjna MEDICLEAN posiada łatwy dostęp do każdego dowolnego miejsca w szafie.

12 Wykonanie higieniczne według PZH Łatwy dostęp do komponentów wg PZH Elementy składowe (wymienniki, wentylatory) powinny być łatwo dostępne do czyszczenia i dezynfekcji. Szafa klimatyzacyjna MEDICLEAN posiada łatwy dostęp do wszystkich komponentów wewnątrz szafy.

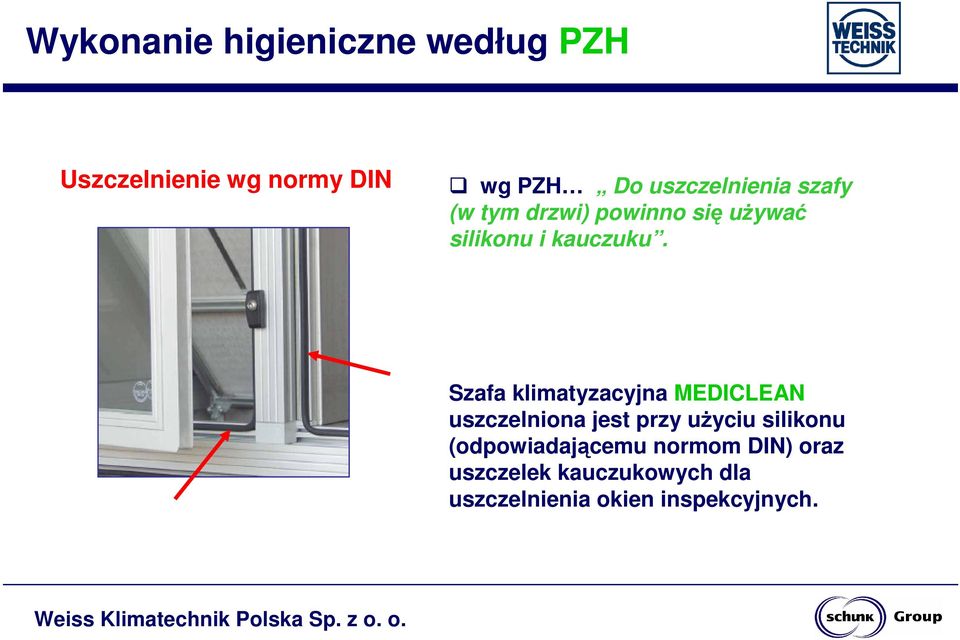

13 Wykonanie higieniczne według PZH Uszczelnienie wg normy DIN wg PZH Do uszczelnienia szafy (w tym drzwi) powinno się używać silikonu i kauczuku. Szafa klimatyzacyjna MEDICLEAN uszczelniona jest przy użyciu silikonu (odpowiadającemu normom DIN) oraz uszczelek kauczukowych dla uszczelnienia okien inspekcyjnych.

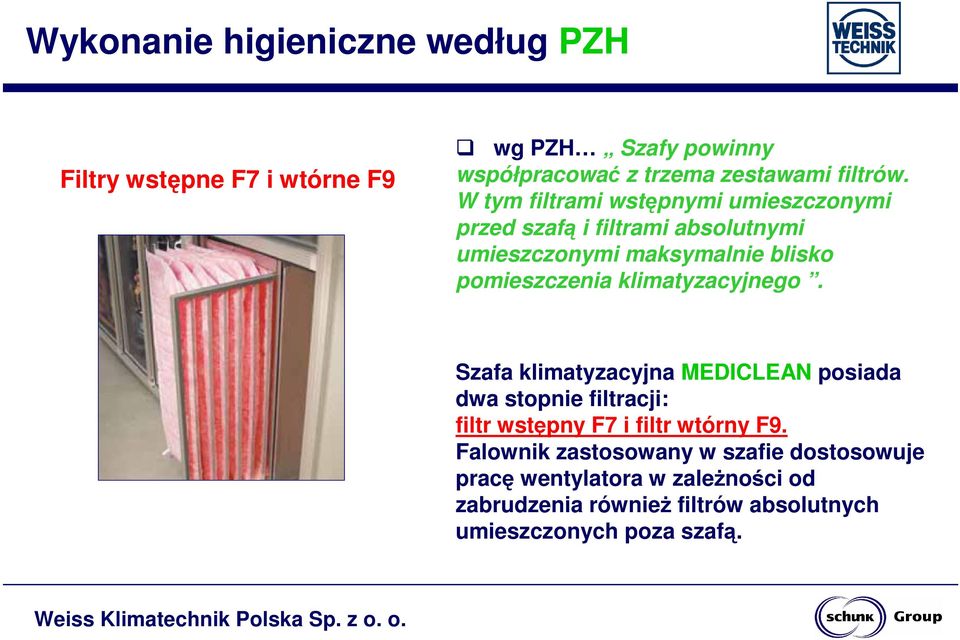

14 Wykonanie higieniczne według PZH Filtry wstępne F7 i wtórne F9 wg PZH Szafy powinny współpracować z trzema zestawami filtrów. W tym filtrami wstępnymi umieszczonymi przed szafą i filtrami absolutnymi umieszczonymi maksymalnie blisko pomieszczenia klimatyzacyjnego. Szafa klimatyzacyjna MEDICLEAN posiada dwa stopnie filtracji: filtr wstępny F7 i filtr wtórny F9. Falownik zastosowany w szafie dostosowuje pracę wentylatora w zależności od zabrudzenia również filtrów absolutnych umieszczonych poza szafą.

15 Wykonanie higieniczne według PZH Przepustnice z siłownikiem wg PZH Powinny zapewnić stały (przez całą dobę) przepływ powietrza przez cały system klimatyzacji, bez możliwości odwrócenia kierunku jego przepływu w jakimkolwiek jego odcinku. Szafa klimatyzacyjna MEDICLEAN posiada przepustnice na wszystkich króćcach wlotowych i wylotowych napędzane siłownikiem (wraz ze sprężyną zwrotna zamykającą w przypadku zaniku napięcia).

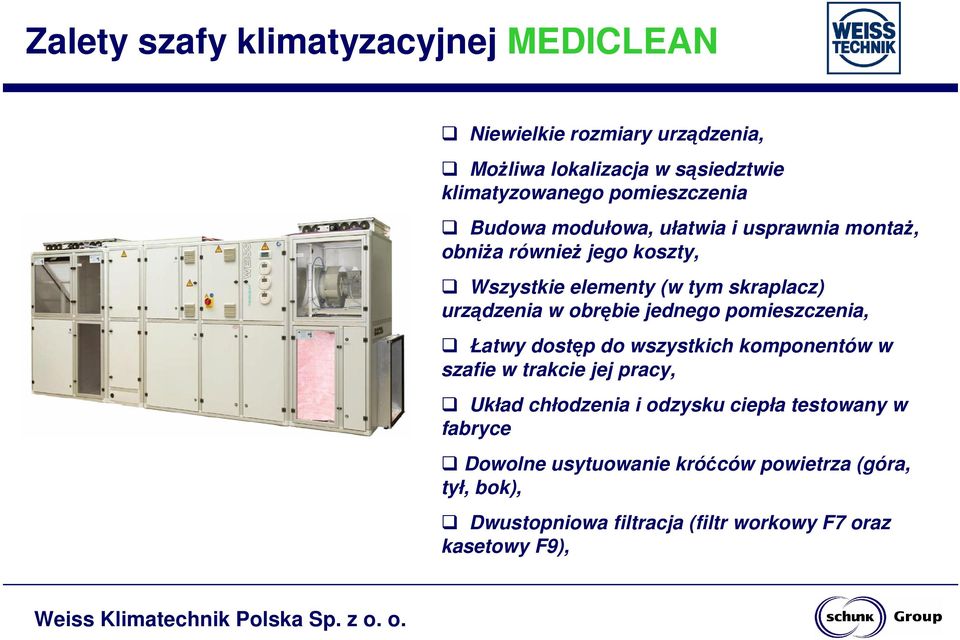

16 Zalety szafy klimatyzacyjnej MEDICLEAN Niewielkie rozmiary urządzenia, Możliwa lokalizacja w sąsiedztwie klimatyzowanego pomieszczenia Budowa modułowa, ułatwia i usprawnia montaż, obniża również jego koszty, Wszystkie elementy (w tym skraplacz) urządzenia w obrębie jednego pomieszczenia, Łatwy dostęp do wszystkich komponentów w szafie w trakcie jej pracy, Układ chłodzenia i odzysku ciepła testowany w fabryce Dowolne usytuowanie króćców powietrza (góra, tył, bok), Dwustopniowa filtracja (filtr workowy F7 oraz kasetowy F9),

17 Komponenty szafy MEDICLEAN Wentylatory: napęd bezpośredni, statycznie i dynamicznie wyważony, o stałym wydatku. Falownik dostosowuje pracę wentylatora w zależności od zabrudzenia filtrów (również filtrów absolutnych umieszczonych poza szafą). Sprężarki: typu Scroll, niskie koszty eksploatacji, mała awaryjność, praca bezwibracyjna, czynnik ekologiczny R417A, Nawilżacze: elektrodowa wytwornica pary, para bezzapachowa sterylna, regulacja płynna, możliwość zrezygnowania z modułu nawilżania (nawilżacz kanałowy sterowany z szafy), Króćce: szczelne przepustnice z siłownikiem ze sprężyną zwrotną na wszystkich króćcach wlotowych i wylotowych (zamykana automatycznie przy zaniku napięcia).

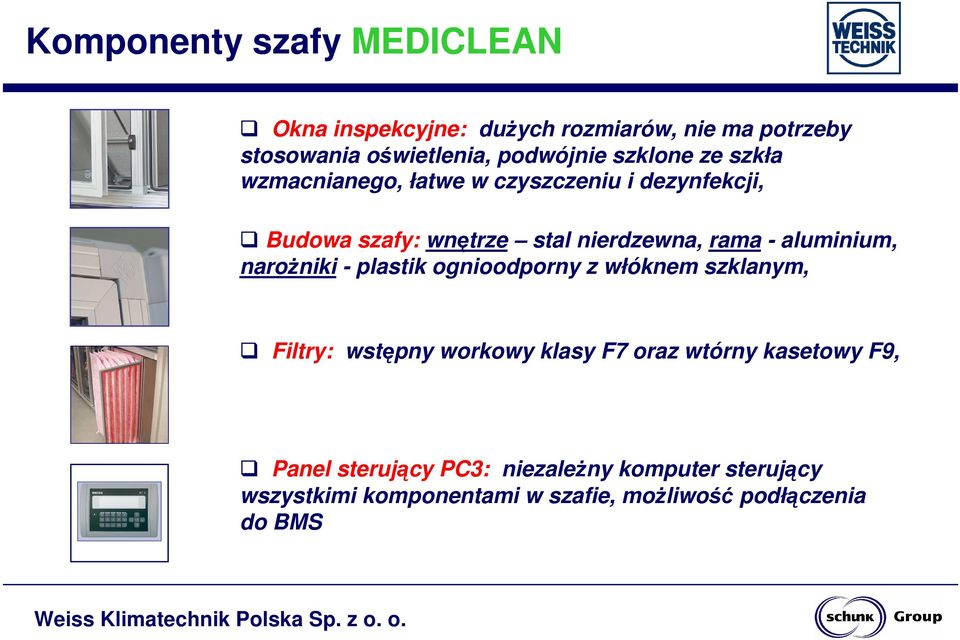

18 Komponenty szafy MEDICLEAN Okna inspekcyjne: dużych rozmiarów, nie ma potrzeby stosowania oświetlenia, podwójnie szklone ze szkła wzmacnianego, łatwe w czyszczeniu i dezynfekcji, Budowa szafy: wnętrze stal nierdzewna, rama - aluminium, narożniki - plastik ognioodporny z włóknem szklanym, Filtry: wstępny workowy klasy F7 oraz wtórny kasetowy F9, Panel sterujący PC3: niezależny komputer sterujący wszystkimi komponentami w szafie, możliwość podłączenia do BMS

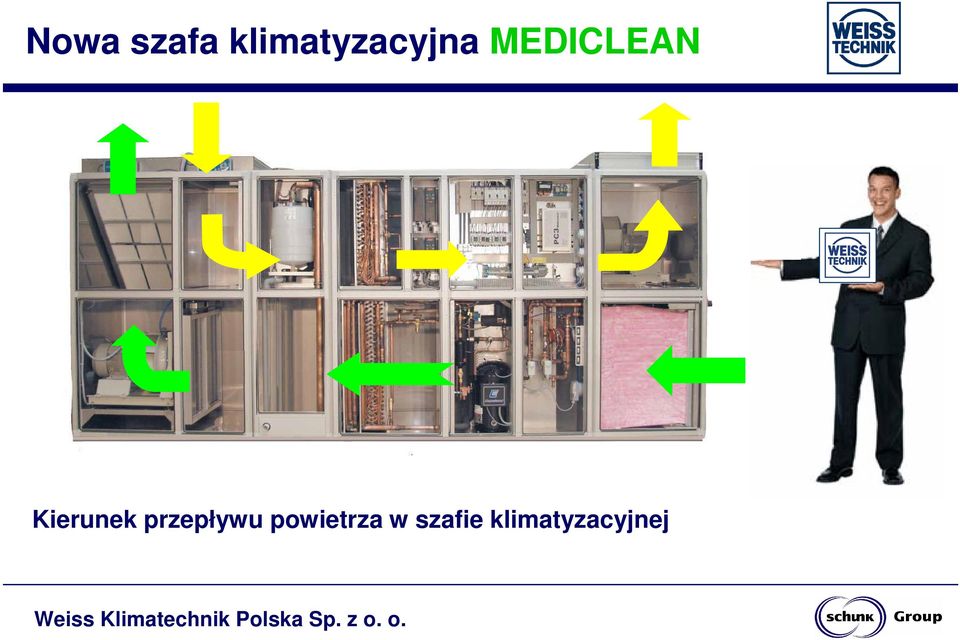

19 Nowa szafa klimatyzacyjna MEDICLEAN Kierunek przepływu powietrza w szafie klimatyzacyjnej

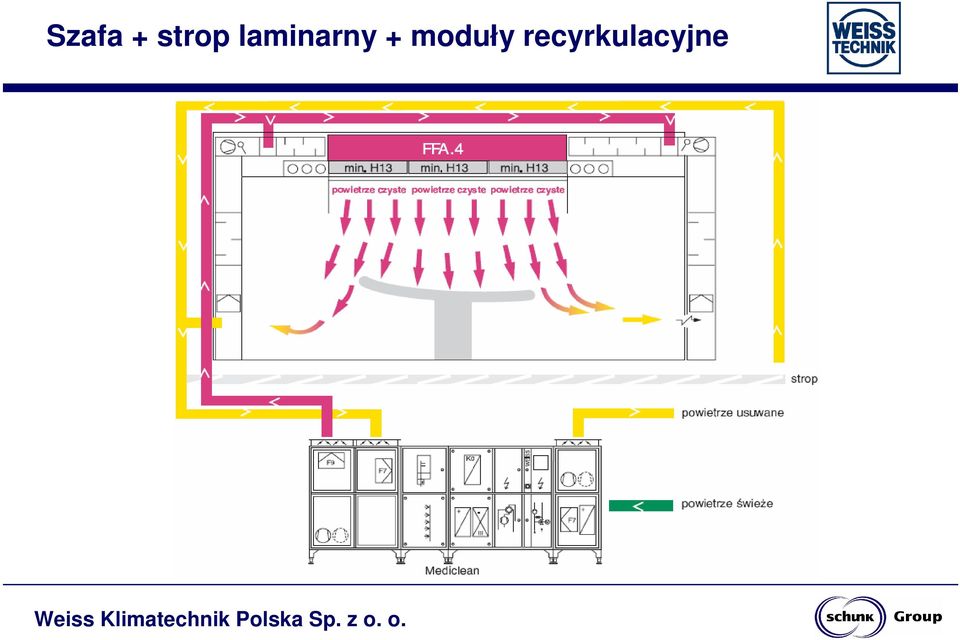

20 Szafa + strop laminarny + moduły recyrkulacyjne

21 Zasadnicze funkcje stropu laminarnego Filtrowanie powietrza filtry HEPA / H 13. Uzyskanie czystego powietrza w obrębie pola operacyjnego. Utrzymanie laminarnego przepływu powietrza. Zapobieganie przedostawaniu się zanieczyszczeń mikrobiologicznych do strefy pola operacyjnego

22 Strop laminarny firmy Weiss Klimatechnik Sztywna samonośna rama stropu laminarnego. Sztywność stropu (a co za tym idzie szczelność / sprawność stropu) jest zachowywana nawet jeśli mamy do czynienia z odkształceniami konstrukcji nośnych budynku w trakcie jego eksploatacji).

23 Strop laminarny firmy Weiss Klimatechnik Szczelne mocowanie filtrów. Szczelne mocowanie filtrów jest zagwarantowane dzięki śrubom dociskającym ramę uszczelniającą do rowka testowego, w którym prowadzone są przewody do pomiaru spadku ciśnienia i do wykonywania testów aerozolowych osadzenia filtrów (wg norm DIN). Testy te powtarza się każdorazowo po wymianie filtrów.

24 Strop laminarny firmy Weiss Klimatechnik Tkanina poliestrowa. Tkanina poliestrowa, która naciągnięta jest na ramę aluminiową daje gwarancję uzyskania równomiernego, laminarnego przepływu strugi powietrza.

25 Strop laminarny firmy Weiss Klimatechnik Stała prędkość powietrza w każdym punkcie stropu laminarnego Niska tolerancja temperatury powietrza w każdym punkcie stropu laminarnego Weiss Klimatechnik dla zapewnienia laminarnego przepływu strugi powietrza gwarantuje stałą prędkość oraz niską tolerancję prędkości powietrza w każdym punkcie stropu laminarnego, poprzez zastosowanie specjalnego systemu mieszania powietrza doprowadzanego, wewnątrz komory stropu.

26 Pomiar laminarności wg DIN 1946 cz.2 Pomiar prędkości i temperatury (stropy z recyrkulacją) wypływającej strugi powietrza: 30 cm pod powierzchnią stropu (dopuszczalne odchylenie do 5 %), 120 cm nad podłogą w (dopuszczalne odchylenie do 20 %).

27 Optymalna wielkość stropu laminarnego Mała powierzchnia stropu Duża powierzchnia stropu W przypadku stropów nawiewnych o małej powierzchni na skutek wysokiej Narzędzia różnicy temperatury powietrza wchodzącego ma miejsce zwężenie promienia Pacjent powietrza. Stoły z narzędziami operacyjnymi oraz zespół operacyjny Personel znajdują się w całości lub częściowo poza strefą W przypadku stropów nawiewnych o dużej powierzchni ze względu na niską Narzędzia różnicę temperatury powietrza wchodzącego następuje jedynie nieznaczne Pacjent zwężenie strumienia powietrza. Stoły z narzędziami operacyjnymi Personel oraz zespół operacyjny znajdują się wewnątrz strefy

28 Optymalna wielkość stropu laminarnego Tendencje wzrostu powierzchni stropu do 9 m 2 w UE dla ochrony: pacjenta, narzędzi chirurgicznych, wyeliminowania źródła infekcji personel.

29 Szafa + strop laminarny + recyrkulacja

30 Ścienny modułu recyrkulacyjny Umożliwia stosowanie dużych powierzchni stropów laminarnych bez potrzeby stosowania dużych szaf klimatyzacyjnych (względy ekonomiczne), Zmniejsza przekrój porzeczny kanałów łączących szafę klimatyzacyjną ze stropem łatwość rozmieszczenia kanałów (szczególnie przydatne w projektach modernizacji sal operacyjnych), Jeśli w wersji zewnętrznej możliwość wymiany filtra poza salą operacyjną, Jeśli w wersji zewnętrznej obniżenie poziomu głośności.

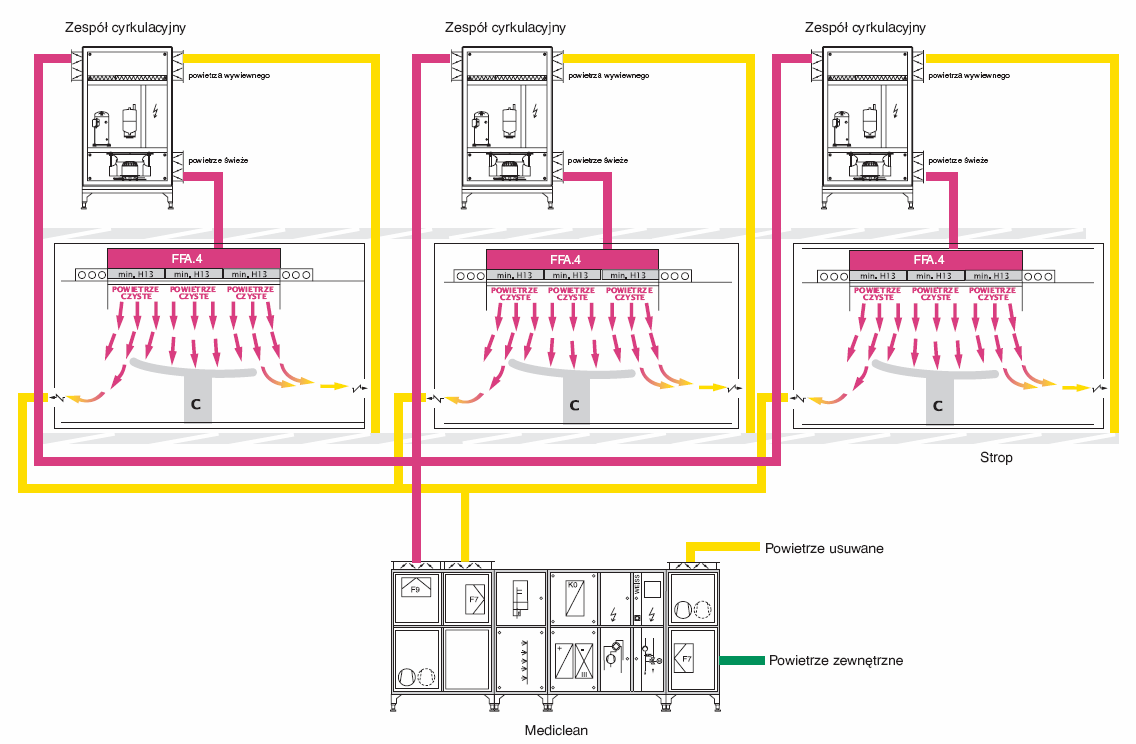

31 Recyrkulacyjna szafa klimatyzacyjna

32 Recyrkulacyjna szafa klimatyzacyjna Stosowany w układach kilku sal operacyjnych wraz z centralną szafą klimatyzacyjną pozwala na uzyskanie indywidualnej temperatury i wilgotności dla każdej sali z osobna, Umożliwia stosowanie dużych powierzchni stropów laminarnych bez potrzeby stosowania dużych szaf klimatyzacyjnych (względy ekonomiczne), Zmniejsza przekrój porzeczny kanałów łączących szafę klimatyzacyjną ze stropem łatwość rozmieszczenia kanałów (szczególnie przydatne w projektach modernizacji sal operacyjnych), Możliwość wymiany filtra poza salą operacyjną, Obniżenie poziomu głośności.

33 Siedziba firmy Weiss Klimatechnik Polska Sp. z o. o. Włodarzewska 67c/ Warszawa Tel.: (22) Fax: (22) biuro@wktp.pl
