Efekt Zadowoleni gospodarze.

Transkrypt

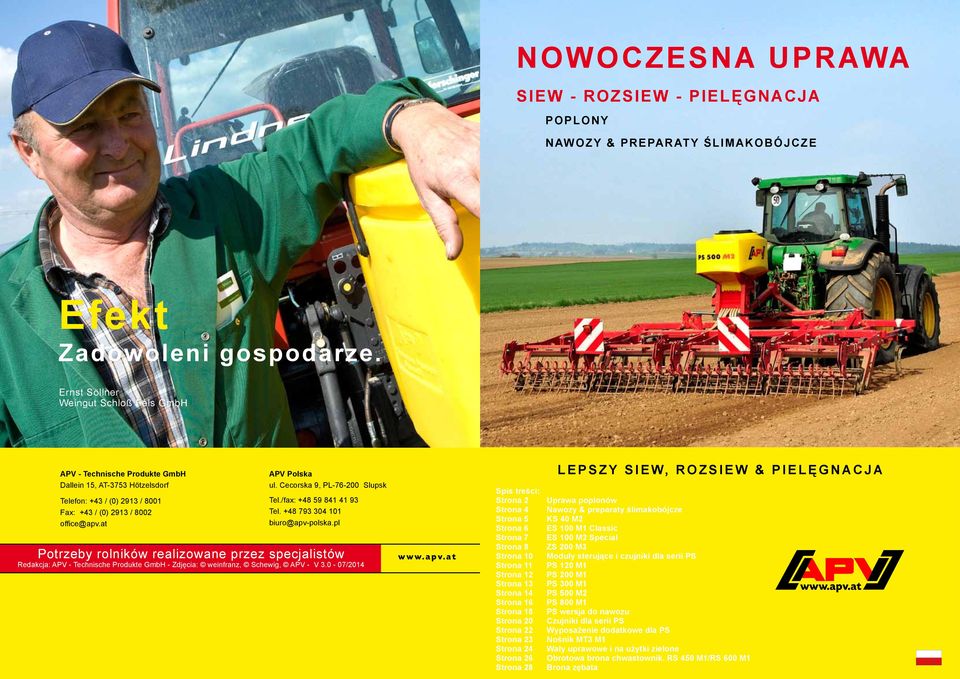

1 NOWOCZESNA UPRAWA SIEW - ROZSIEW - PIELĘGNACJA POPLONY NAWOZY & PREPARATY ŚLIMAKOBÓJCZE Efekt Zadowoleni gospodarze. Ernst Söllner Weingut Schloß Fels GmbH APV - Technische Produkte GmbH Dallein 15, AT-3753 Hötzelsdorf Telefon: +43 / (0) 2913 / 8001 Fax: +43 / (0) 2913 / 8002 office@apv.at APV Polska ul. Cecorska 9, PL Slupsk Tel./fax: Tel biuro@apv-polska.pl Potrzeby rolników realizowane przez specjalistów Redakcja: APV - Technische Produkte GmbH - Zdjęcia: weinfranz, Schewig, APV - V / Spis treści: Strona 2 Strona 4 Strona 5 Strona 6 Strona 7 Strona 8 Strona 10 Strona 11 Strona 12 Strona 13 Strona 14 Strona 16 Strona 18 Strona 20 Strona 22 Strona 23 Strona 24 Strona 26 Strona 28 LEPSZY SIEW, ROZSIEW & PIELĘGNACJA Uprawa poplonów Nawozy & preparaty ślimakobójcze KS 40 M2 ES 100 M1 Classic ES 100 M2 Special ZS 200 M3 Moduły sterujące i czujniki dla serii PS PS 120 M1 PS 200 M1 PS 300 M1 PS 500 M2 PS 800 M1 PS wersja do nawozu Czujniki dla serii PS Wyposażenie dodatkowe dla PS Nośnik MT3 M1 Wały uprawowe i na użytki zielone Obrotowa brona chwastownik. RS 450 M1/RS 600 M1 Brona zębata

2 2 3 SIEW & MIĘDZYPLON UPRAWA POPLONÓW Uprawa międzyplonów ma wiele zalet. Międzyplony mogą się przyczyniać do wchłaniania azotu z powietrza i wiązania go w ziemi. Związany azot staje się wtedy nawozem dla następnych upraw. Międzyplon wpływa na zwiększenie plonów oraz może zmniejszać ilość nawozów sztucznych stosowanych w konwencjonalnej uprawie gleby. Inne zalety międzyplonów to: Ochrona gleby przed erozją Stłumienie wzrostu chwastów Tworzenie i utrzymywanie struktury gruzełkowatej gleby Podniesienie poziomu aktywności biologicznej gleby Wzbogacenie gleby w materię organiczną Lepsze wykorzystanie obornika Dodatkowe źródło doskonałej paszy dla zwierząt Regeneracja gleby Zwalczanie grzybów, wirusów lub bakterii zakażających glebę Przy minimalnych nakładach na technikę uprawy międzyplonów można zaoszczędzić wiele pieniędzy i czasu. Połączenie różnych sposobów postępowania, jak np. użycie siewników montowanych na agregatach ścierniskowych pozwala uniknąć zbędnych przejazdów. Na poplon nadają się następujące rośliny: lucerna i inne gatunki koniczyny trawy gorczyca żyto zwyczajne rzodkiew oleista facelia rzepak pastewny groch kapusta warzywna, jarmuż, itd. Rodzaje oraz koszty poszczególnych procesów pracy przy wysiewie poplonów: Ciągnik 136 KM Przegląd maszyn 1. przejazd Uprawa tradycyjna Uprawa przy zastosowaniu urządzeń APV ES 100 M2 Special + czujnik PS 300 M1 el. + Sterownik przejazdy 1 przejazd 1 przejazd 47,90 47,90 47,90 Agregat ścierniskowy 4 m 43,34 43,34 43,34 Maszyna APV 2,31 6,51 Ciągnik 136 KM 47,90 Brona 3m 31,20 Siewnik 3 m ( EUR) 21,28 2. przejazd Koszty łączne 191,62 93,55 97,75 Oszczędność na roboczogodzinę 0 98,07 93,87 Cena zakupu maszyny APV EUR EUR Zakup maszyny APV zwraca się po ha (przyjmując 2,5 ha/godz.) 36,30 ha 91,51 ha Kwoty w EUR, nie zawierają podatku VAT. Wartości kosztów własnych maszyny zostały przyjęte wg współczynników ÖKL (Österreichisches Kuratorium für Landtechnik und Landentwicklung, Austriacka Izba Techniki Rolniczej i Rozwoju Obszarów Wiejskich) Zakup rozsiewacza jednotarczowego ES 100 M2 Special zwraca się po zasianiu około 36 hektarów. Z powodu dużej precyzji działania PS 300 M1 jest droższy w zakupie, jednak wydatek zwraca się już po ok. 92 ha. Decydującym czynnikiem jest tu oszczędność czasu. Dzięki użyciu maszyn APV wystarcza tylko jeden przejazd, co oznacza skrócenie o połowę czasu potrzebnego do wykonania pracy. Przy powierzchni 50 ha oszczędza się ok. 20 godzin pracy. Poplon z tych roślin przyniesie pożądany skutek tylko wtedy, gdy materiał siewny zostanie równomiernie rozsiany na powierzchni. W większości przypadków najbardziej efektywną metodą jest siew rzutowy. W tym rodzaju siewu ziarno pozostaje na powierzchni gleby i nie przedostaje się głębiej do ziemi. Ma to znaczenie zwłaszcza dla ziaren mniejszych rozmiarów, które dzięki temu mają lepsze warunki do wzrostu.

3 4 5 NAWOŻENIE & GRANULATY ŚLIMAKOBÓJCZE NAWOZY & PREPARATY ŚLIMAKOBÓJCZE Nawożenie & dostarczanie substancji odżywczych Do wzrostu roślina potrzebuje przede wszystkim wody, ciepła i światła. Poza tym rośliny potrzebują jeszcze substancji odżywczych i mineralnych. Dla wzrostu roślin znaczenie mają przede wszystkim: wapń, azot, potas i fosfor. Przeważnie gleba zawiera zbyt mało składników odżywczych, a niektórych ważnych substancji nie posiada wcale. Natomiast zbiory w największym stopniu zależą od tej substancji odżywczej, która występuje w najmniejszej ilości. Jednak nawet odpowiednia ilość składników odżywczych nie wystarczy, jeśli pole nie będzie wystarczająco nawadniane. Gospodarz musi więc cały czas pilnować, żeby wszystkie substancje odżywcze występowały w optymalnych ilościach, ponieważ jeśli jednych będzie za dużo, a innych za mało, to efekt będzie wysoce niezadowalający. Granulaty ślimakobójcze Prawdopodobieństwo pojawienia się ślimaków na wschodzącym rzepaku i innych uprawach jest bardzo wysokie. Dla większości roślin najniebezpieczniejszy pod tym względem okres to czas między stadium zarodkowym a czteroliściowym. Granulat przeciw ślimakom jest najskuteczniejszy, gdy zostanie rozprowadzony 3 dni po wysianiu nasion. Rozsiewanie nawozów i mikrogranulatów za pomocą naszych maszyn jest bardzo wydajne, ponieważ dzięki precyzyjnemu dawkowaniu możemy zapewnić nawet najmniejsze ilości wysiewu! Rodzaje i koszty rozprowadzenia granulatu przeciw ślimakom na przykładzie ZS 200 M3 Przegląd maszyn Uprawa tradycyjna Ciągnik 116 KM 39,92 Uprawa przy zastosowaniu urządzeń APV ES 100 M2 ZS 200 M3 Special + czujnik Ciągnik 68 KM 20,96 20,96 Rozsiewacz nawozów l 22,65 Maszyna APV 2,31 6,51 Koszty łączne 62,57 23,27 27,47 Oszczędność na 0 39,30 35,10 roboczogodzinę Cena zakupu maszyny APV EUR EUR Zakup maszyny APV zwraca się po ha (przyjmując 2,5 ha/godz.) 90,59 ha 185,54 ha Kwoty w EUR, nie zawierają podatku VAT. Wartości kosztów własnych maszyny zostały przyjęte wg współczynników ÖKL (Österreichisches Kuratorium für Landtechnik und Landentwicklung, Austriacka Izba Techniki Rolniczej i Rozwoju Obszarów Wiejskich) Zakup ZS 200 M3 zwraca się po ok. 186 ha. Dalsze oszczędności są możliwe dzięki zastosowaniu ZS 200 M3 w połączeniu z innymi procesami (np. opryskami, nawożeniem itd.) lub rozprowadzeniu granulatu przy użyciu lżejszych pojazdów (np. quadów, mini ciągników, samochodów typu pick up itd.). Znacznie obniża to koszty maszyn i paliwa oraz pozwala oszczędzić czas. KS 40 M2 Mały ciężar i kompaktowa budowa czynią z KS 40 M2 maszynę o wielostronnych zastosowaniach. Jest to optymalne urządzenie do rozsiewania nasion traw i nawozów dla mniejszych gospodarstw czy firm. Szerokość robocza m Wymiary...Wys. 60 cm, Szer. 45 cm, Gł. 60 cm Zbiornik na materiał siewny Pojemnik z tworzywa sztucznego o pojemności 40 l Masa własna kg Zasilanie...12 V / 25 A - Elektryczny moduł sterujący 2.1 z uchwytem stalowym do montażu w kabinie kierowcy - Kompletna maszyna z elektrycznie napędzaną tarczą rozsiewającą i regulowanymi łopatkami wyrzucającymi w kształcie litery Z - 1 deflektor, zestaw do montażu na TUZ ciągnika, płyta do montażu na maszynach współpracujących, przedłużenie mieszadła - Kompletne okablowanie: 3-metrowy przewód zasilający od akumulatora do modułu sterującego, 6-metrowy - Uchwyt do montażu na burcie przyczepy, samochodu - Zestaw do montażu na haku pojazdu - Zestaw do montażu na quadach - Zestaw do montażu na quadach z regulacją wysokości - Przedłużacz ES SS 5 m - Wysokiej jakości moduł sterujący (pomiar i regulacja prędkości obrotowej, kontrola) - Automatyczny start przy stale wstrząsanym materiale siewnym - Duży otwór do napełniania zbiornika - Praktyczny i kompaktowy rozsiewacz - Liczne możliwości montażu - Szeroki zakres wyposażenia standardowego. Wszystkie istotne elementy montażowe w komplecie! FUNKCJE MODUŁU Automatyczne uruchamianie - Sterowanie tarczą wysiewającą i zasuwą wylotu nasion - Kontrola prędkości obrotowej - Łatwa regulacja obrotów tarczy rozsiewającej Urządzenie posiada funkcję automatycznego uruchamiania i kontroli prędkości obrotowej. Tarcza rozsiewająca jest napędzana przez silnik elektryczny 12 V i może być obsługiwana za pomocą modułu sterującego z kabiny kierowcy. Moduł ten umożliwia regulację prędkości obrotowej oraz kontrolę i sterowanie tarczą rozsiewającą. Możliwe jest ponadto proste ustawienie szerokości rozsiewu. Wszystkie te funkcje obsługuje się z fotela kierowcy, w trakcie jazdy.

4 6 7 ES 100 M1 CLASSIC Rozsiewacz jednotarczowy jest doskonałym urządzeniem do zasiewania ugorów, wysiewu poplonów, nasion traw, rozprowadzania granulatu ślimakobójczego i innych granulatów. Szerokość roboczą można regulować bezstopniowo w zależności od wymagań. Dawkę wysiewu ustawia się za pomocą zasuwy dozującej odpowiednio do uprawianych roślin. Szerokość robocza m Wymiary...Wys. 90 cm, Szer. 52 cm, Gł. 60 cm Zbiornik na materiał siewny Pojemnik z tworzywa sztucznego o pojemności 105 l Masa własna kg Zasilanie...12 V / 25 A - Elektryczny moduł sterujący 2.1 z uchwytem stalowym do montażu w kabinie kierowcy - Elektrycznie napędzana tarcza rozsiewająca z regulowanymi łopatkami wyrzucającymi w kształcie litery U - Tuleje przedłużające mieszadło do traw - 3 deflektory, mocowanie na TUZ ciągnika i płyta do montażu na maszynach uprawowych - Kompletne okablowanie: 3-metrowy przewód zasilający od akumulatora do modułu sterującego, 6-metrowy - Uchwyt do montażu na burcie przyczepy, samochodu - Zestaw do montażu na haku pojazdu - Zestaw do montażu na quadach - Zestaw do montażu na quadach z regulacją wysokości - Przedłużacz ES SS 5 m - Płyta do precyzyjnego wysiewu o szerokości roboczej 1-4 m - Zbiornik do próby wysiewu - Wysokiej jakości moduł sterujący (pomiar i regulacja prędkości obrotowej, kontrola) - Automatyczny start przy stale wstrząsanym materiale siewnym - Duży otwór do napełniania zbiornika oraz otwór do opróżniania zbiornika z pozostałości - Liczne możliwości montażu - Szeroki zakres wyposażenia standardowego. Wszystkie istotne elementy montażowe w komplecie! FUNKCJE MODUŁU Kontrola i pomiar prędkości obrotowej - Kontrola tarczy rozsiewającej - Automatyczny start przy stale wstrząsanym materiale siewnym - Łatwa regulacja szerokości rozsiewu ES 100 M2 Special ES 100 M2 Special, podobnie jak ES 100 M1 Classic, jest idealnym rozwiązaniem dla siewu rzutowego poplonów, traw, granulatów przeciwko ślimakom oraz innych granulatów (mikrogranulatów). Dzięki regulacji punktu wysypu nasion na tarczę wysiew jest jeszcze dokładniejszy na całej szerokości roboczej. Siewnik może być doposażony w czujnik pozycji TUZ (opcja). Szerokość robocza m Wymiary...Wys. 90 cm, Szer. 52 cm, Gł. 60 cm Zbiornik na materiał siewny pojemnik z tworzywa sztucznego o pojemności 105 l Masa własna kg Zasilanie V / 25 A - Elektryczny moduł sterujący 3.5 z uchwytem stalowym do montażu w kabinie kierowcy - Elektrycznie napędzana tarcza rozsiewająca z regulowanymi łopatkami wyrzucającymi w kształcie litery U - Tuleje przedłużające mieszadło do traw - Mocowanie na TUZ ciągnika i płyta do montażu na maszynach uprawowych - Kompletne okablowanie: 1,5-metrowy przewód zasilający od gniazda 3-pinowego do modułu sterującego, 6-metrowy - Czujnik zasuwy: automatyczne otwieranie lub zamykanie zasuwy podczas opuszczania i podnoszenia maszyny współpracującej Prosimy zamówić odpowiedni czujnik zgodnie z listą wyboru - Uchwyt do montażu na burcie przyczepy, samochodu - Zestaw do montażu na haku pojazdu - Zestaw do montażu na quadach - Zestaw do montażu na quadach z regulacją wysokości - Przedłużacz SP MX 5 m - Płyta do precyzyjnego wysiewu o szerokości roboczej 1-4 m - Zbiornik do próby wysiewu - Zestaw przedłużaczy (3 m od wtyczki 3-bieg. do akumulatora) do pojazdów samochodowych. - Zestaw przedłużaczy 8 m (od wtyczki 3-bieg. do akumulatora) do ciągników - Tarcza rozsiewająca o nachyleniu 15 z 3 regulowanymi łopatkami wyrzucającymi - Regulacja punktu padania nasion na tarczę, zapewniająca optymalne rozprowadzenie nasion - Moduł sterujący z przyłączem do gniazda 3-pinowego - Uchwyt w ramie stalowej do przenoszenia siewnika - Wysokiej jakości moduł sterujący (pomiar i regulacja prędkości obrotowej, kontrola) - Automatyczny start przy stale wstrząsanym materiale siewnym - Duży otwór do napełniania zbiornika oraz otwór do opróżniania zbiornika z pozostałości - Liczne możliwości montażu - Szeroki zakres wyposażenia standardowego. Wszystkie istotne elementy montażowe w komplecie! - Automatyczna zasuwa (możliwość zastosowania różnych czujników) CZUJNIKI (opcja) - 7-biegunowa wtyczka (tylko czujnik pozycji TUZ) - Czujnik pozycji TUZ montowany na łączniku centralnym TUZ ciągnika - Czujnik pozycji TUZ magnetyczny FUNKCJE MODUŁU Kontrola i pomiar prędkości obrotowej - Licznik hektarów, pomiar napięcia roboczego i licznik roboczogodzin - Automatyczny start przy stale wstrząsanym materiale siewnym - Możliwość wyboru różnych języków - Automatyczny czujnik zasuwy (opcja) Urządzenie posiada funkcję automatycznego uruchamiania i kontroli prędkości obrotowej. Tarcza rozsiewająca jest napędzana przez silnik elektryczny 12 V i może być obsługiwana za pomocą modułu sterującego z kabiny kierowcy. Moduł ten umożliwia regulację prędkości obrotowej oraz kontrolę i sterowanie tarczą rozsiewającą. Możliwe jest ponadto proste ustawienie szerokości rozsiewu. Wszystkie te funkcje obsługuje się z fotela kierowcy, w trakcie jazdy.

5 8 9 ZS 200 M3 Budowa i funkcje ZS 200 M3 czynią z niego korzystną cenowo i precyzyjną alternatywę dla uprawiania międzyplonów, siewu trawy, rozprowadzania granulatu ślimakobójczego (do 30 m), podsiewu i zasiewania ugorów. Wysiew można zrealizować w jednym cyklu roboczym razem z uprawą ziemi. Szerokość robocza m przy wysiewie granulatów przeciwko ślimakom Delicia Wymiary...Wys. 100 cm, Szer. 100 cm, Gł. 68 cm Zbiornik na materiał siewny Pojemnik z tworzywa sztucznego o pojemności 200 l Masa własna kg Zasilanie...12 V/40 A - Elektryczny moduł sterujący 4.6 z uchwytem stalowym do montażu w kabinie kierowcy - Dwie elektrycznie napędzane tarcze rozsiewające z trzema regulowanymi łopatkami wyrzucającymi - 2 deflektory, mocowanie na TUZ ciągnika i płyta do montażu na maszynach uprawowych - Kompletne okablowanie: 8-metrowy przewód zasilający od akumulatora do modułu sterującego, 6-metrowy - Worek kalibracyjny - Waga elektroniczna - Uchwyt do montażu na burcie przyczepy, samochodu. - Przewód rozsiewacza ZS 200 M3 15 m - Udoskonalone otwieranie zasuwy wylotu nasion - Kabel o dużym przekroju i nowa aluminiowa obudowa sterownika - Regulacja punktu padania nasion na tarczę, zapewniająca optymalne rozmieszczenie nasion - Każda tarcza rozsiewająca posiada 3 łopatki rozrzucające o dużym zasięgu - 15 optymalny kształt tarcz rozsiewających - Regulacja szerokości wysiewu podczas jazdy - Regulacja ilości wysiewu podczas jazdy - Zewnętrzne mieszadło: materiał siewny nie ulega mieleniu! - Dwa otwory do usuwania pozostałości ze zbiornika - Dokładny wysiew graniczny - Symetryczne rozmieszczenie nasion FUNKCJE MODUŁU Elektroniczna regulacja ilości wysiewu - Kontrola i pomiar prędkości obrotowej: utrzymuje prędkość obrotową na stałym poziomie - Obliczanie powierzchni - Automatyczny start przy stale wstrząsanym materiale siewnym - Pomiar napięcia roboczego i licznik roboczogodzin - Możliwość wyboru różnych języków (w tym j. polski) - Możliwość ograniczenia wysiewu na skraju pola - Funkcja opróżniania - Funkcja próby wysiewu UŻYCIE Z - Ciągnikami (przejazd samodzielny) - Maszynami uprawowymi - Chwastownikami, ciągnikami, bronami PRECYZYJNY WYSIEW - Dzięki dwóm tarczom rozsiewającym, każda z 3 łopatkami rozrzucającymi, materiał siewny jest rozsiewany jeszcze bardziej precyzyjnie. - Nowością jest możliwość regulacji, dzięki której można dokładnie ustawić punkt padania nasion na tarczę wysiewającą. - Zwiększony otwór wylotu nasion i elektrycznie regulowana zasuwa umożliwiają dokładne wysiewanie zarówno małych, jak i dużych ilości. - Moduł sterujący umożliwia płynną regulację szerokości roboczej oraz rozsiewanej ilości materiału siewnego podczas jazdy. Tarcze rozsiewające są napędzane przez dwa silniki elektryczne 12 V, a do ich obsługi służy elektryczny moduł dostępny z siedzenia kierowcy. Przepustowość szczeliny reguluje się poprzez elektrycznie ustawianą zasuwę. Zastosowanie tego rozwiązania gwarantuje wysoką precyzję w dawkowaniu.

6 10 11 MODUŁY STERUJĄCE I CZUJNIKI DLA SERII PS Siewniki pneumatyczne serii PS mogą być obsługiwane wyłącznie poprzez moduły sterujące 3.2 lub 5.2. MODUŁ STERUJĄCY 3.2 (zestaw) WYPOSAŻENIE - Moduł sterujący Uchwyt modułu/wspornik sterownika - Zasilanie 5.X - Instrukcja obsługi FUNKCJE MODUŁU - Regulacja wałka wysiewającego - Elektronicznie regulowana ilość wysiewanego materiału - Kontrola wałka wysiewającego przez układ elektroniczny - Funkcja opróżniania - Funkcja próby wysiewu - Kontrola dmuchawy CZUJNIKI (tylko dla modułu 5.2) - Czujnik radarowy MX 35 - Zestaw czujników - czujnik radarowy + czujnik pozycji TUZ montowany na cięgle górnym - Zestaw czujników - czujnik radarowy + czujnik pozycji TUZ magnetyczny - Czujnik kołowy - Zestaw czujników - czujnik kołowy + czujnik pozycji TUZ montowany na cięgle górnym - Zestaw czujników - czujnik kołowy + czujnik pozycji TUZ magnetyczny - 7-biegunowy przewód sygnalizacyjny - Zestaw czujników - 7-biegunowa wtyczka + czujnik pozycji TUZ montowany na cięgle górnym - Zestaw czujników - 7-biegunowa wtyczka + czujnik pozycji TUZ magnetyczny - Czujnik GPSa - Zestaw czujników GPSa + czujnik pozycji TUZ montowany na cięgle górnym - Zestaw czujników GPSa + czujnik pozycji TUZ magnetyczny MODUŁ STERUJĄCY 5.2 (zestaw) WYPOSAŻENIE - Moduł sterujący Uchwyt modułu/wspornik sterownika - Zasilanie 5.X - Instrukcja obsługi FUNKCJE MODUŁU - Regulacja i kontrola wałka wysiewającego przez układ elektroniczny - Elektronicznie regulowana ilość wysiewanego materiału (podczas pracy) - Funkcja opróżniania - Funkcja automatycznej próby wysiewu (tylko ważenie!) - Licznik roboczogodzin (od pierwszego uruchomienia i dzienny) - Licznik hektarów (od pierwszego uruchomienia i dzienny) - Możliwość wyboru różnych języków - Próba wysiewu & wskaźnik dawki w kg/ha oraz ziarnach/m² - Kalibracja prędkości jazdy - Sterowanie na uwrociach (przy wykorzystaniu czujników pozycji TUZ) - Możliwość użycia różnych czujników prędkości (opcjonalnie) (patrz strona 32-34) - Możliwość wykorzystania czujników maszyny (czujnik ciśnienia, czujnik napełnienia zbiornika) - Funkcja dozowania wstępnego - Możliwość zastosowania włącznika wysiewu ( Szczegółowe informacje na temat techniki sensorowej, patrz strony 20-21) PS 120 M1 Materiał siewny przedostaje się przez napędzany elektrycznie wałek wysiewający do kanału powietrznego, skąd jest przenoszony przez podmuch powietrza generowany przez dmuchawy elektryczne wężami z tworzywa sztucznego do płytek rozsiewających. Umożliwia to dokładne rozprowadzenie materiału siewnego nawet przy dużym wietrze! Szerokość robocza m z podwójną dmuchawą elektryczną, 8 wyjść Wymiary...Wys. 80 cm, Szer. 60 cm, Gł. 88 cm Zbiornik na materiał siewny Pojemnik z tworzywa sztucznego o pojemności 120 l Masa własna kg Zasilanie...12 V / 25 A - Opcjonalnie z modułem sterującym 3.2 lub 5.2 (inna kategoria cenowa) - Kompletny siewnik z przewodami nasiennymi (25 m) - Wałek wysiewający do drobnych nasion, wałek wysiewający do większych nasion - Mieszadło - Kompletne okablowanie: 1,5-metrowy przewód zasilający od gniazda 3-pinowego do modułu sterującego, 6-metrowy - Płyta do próby wysiewu, płyta do montażu na maszynach uprawowych - 8 płytek rozsiewających & 4 profile sześciokątne (do montażu płytek rozsiewających) - Przedłużacz PS MX 5 m - Zestaw do montażu PS na TUZ ciągnika - Zestaw przewodów od wtyczki 3-pinowej do akumulatora ciągnika - 8 m - Czujnik pustego zbiornika (tylko dla modułu ster. 5.2, patrz strona 20-21) - Różne wałki wysiewające (do drobnych nasion i większych nasion) - Dokładne rozprowadzenie materiału siewnego niezależne od siły wiatru - Nadzór i kontrola prędkości obrotowej wałka wysiewającego - Dokładne rozprowadzenie materiału siewnego na całej szerokości roboczej - Funkcja opróżniania - Rozsiew niezależny od prędkości jazdy & sterowanie na uwrociach (z czujnikami (opcjonalnie), patrz strona 20-21; tylko dla modułu ster. 5.2) - Licznik hektarów, automatyczna próba wysiewu (tylko z modułem sterującym 5.2) - Czujnik pozycji TUZ montowany na cięgle górnym - Czujnik pozycji TUZ magnetyczny - Koło kopiujące prędkość - Przedłużacz kabla czujnika MX 5m - Przewód rozgałęźnika - Włącznik wysiewu - Kontrola przepływu materiału siewnego

7 12 13 Praca przy użyciu PS 300 pozwala mi oszczędzać czas i osiągać doskonałe wyniki! Nie oddałbym go za nic! Michael Sippel, właściciel gospodarstwa PS 200 M1 Siewnik pneumatyczny PS 200 M1 jest bardzo podobny do siewnika PS 120 M1. Jedyna różnica między siewnikami to pojemność zbiornika. Szerokość robocza m z podwójną dmuchawą elektryczną, 8 wyjść m z dmuchawą hydrauliczną, 8 wyjść (opcja) m z dmuchawą hydrauliczną, 16 wyjść (opcja) (8 wyjść z 8 rozdzielaczami Y dostępne opcjonalnie) Wymiary...Wys. 100 cm, Szer. 70 cm, Gł. 88 cm Zbiornik na materiał siewny Pojemnik z tworzywa sztucznego o pojemności 200 l Masa własna elektr. / hydr kg / 83 kg Zasilanie...12 V / 25 A.. Dla dmuchawy hydraulicznej wymagany jeden rozdzielacz 1-stronnego działania + jeden rozdzielacz z wolnym powrotem max. ciśnienie 150 bar, wydajność układu hydraulicznego ciągnika 45 l/min. - Opcjonalnie z modułem sterującym 3.2 lub 5.2 (inna kategoria cenowa) - Kompletny siewnik z przewodami nasiennymi (25 m) - Wałek wysiewający do drobnych nasion, wałek wysiewający do większych nasion - Mieszadło - Kompletne okablowanie: 1,5-metrowy przewód zasilający od gniazda 3-pinowego do modułu sterującego, 6-metrowy - Płyta do próby wysiewu, płyta do montażu na maszynach uprawowych - 8 płytek rozsiewających & 4 profile sześciokątne (do montażu płytek rozsiewających) - Przedłużacz PS MX 5 m - Zestaw do montażu PS na TUZ ciągnika - Zestaw przewodów od wtyczki 3-pinowej do akumulatora ciągnika - 8 m - Czujnik pustego zbiornika (tylko dla modułu ster. 5.2, patrz strona 20-21) - Różne wałki wysiewające (do drobnych nasion i większych nasion) - Dokładne rozprowadzenie materiału siewnego niezależne od siły wiatru - Nadzór i kontrola prędkości obrotowej wałka wysiewającego - Dokładne rozprowadzenie materiału siewnego na całej szerokości roboczej - Funkcja opróżniania - Rozsiew niezależny od prędkości jazdy & sterowanie na uwrociach (z czujnikami (opcjonalnie), patrz strona 20-21; tylko dla modułu ster. 5.2) - Licznik hektarów, automatyczna próba wysiewu (tylko z modułem sterującym 5.2) PS 300 M1 PS 300 M1 jest przystosowany do wysiewu różnych nasion. Podobnie jak pozostałe siewniki pneumatyczne serii PS również PS 300 M1 zapewnia równomierny wysiew nasion i dokładną aplikację niezależnie od warunków pogodowych, nawet przy dużym wietrze. Szerokość robocza m z podwójną dmuchawą elektryczną, 8 wyjść m z dmuchawą hydrauliczną, 8 wyjść (opcja) m z dmuchawą hydrauliczną, 16 wyjść (opcja) (8 wyjść z 8 rozdzielaczami Y dostępne opcjonalnie) Wymiary... Wys. 110 cm, Szer. 77 cm, Gł. 100 cm Zbiornik na materiał siewny Pojemnik z tworzywa sztucznego o pojemności 300 l Masa własna elektr. / hydr kg / 93 kg Zasilanie...12 V / 25 A.. Dla dmuchawy hydraulicznej wymagany jeden rozdzielacz 1-stronnego działania + jeden rozdzielacz z wolnym powrotem max. ciśnienie 150 bar, wydajność układu hydraulicznego ciągnika 45 l/min. - Opcjonalnie z modułem sterującym 3.2 lub 5.2 (inna kategoria cenowa) - Kompletny siewnik z przewodami nasiennymi (25 m) - Wałek wysiewający do drobnych nasion, wałek wysiewający do większych nasion - Mieszadło - Kompletne okablowanie: 1,5-metrowy przewód zasilający od gniazda 3-pinowego do modułu sterującego, 6-metrowy - Płyta do próby wysiewu, płyta do montażu na maszynach uprawowych - 8 płytek rozsiewających & 4 profile sześciokątne (do montażu płytek rozsiewających) - Przedłużacz PS MX 5 m - Zestaw do montażu PS na TUZ ciągnika - Zestaw przewodów od wtyczki 3-pinowej do akumulatora ciągnika - 8 m - Czujnik pustego zbiornika (tylko dla modułu ster. 5.2, patrz strona 20-21) - Różne wałki wysiewające (do drobnych nasion i większych nasion) - Dokładne rozprowadzenie materiału siewnego niezależne od siły wiatru - Nadzór i kontrola prędkości obrotowej wałka wysiewającego - Dokładne rozprowadzenie materiału siewnego na całej szerokości roboczej - Funkcja opróżniania - Rozsiew niezależny od prędkości jazdy & sterowanie na uwrociach (z czujnikami (opcjonalnie), patrz strona 20-21; tylko dla modułu ster. 5.2) - Licznik hektarów, automatyczna próba wysiewu (tylko z modułem sterującym 5.2)

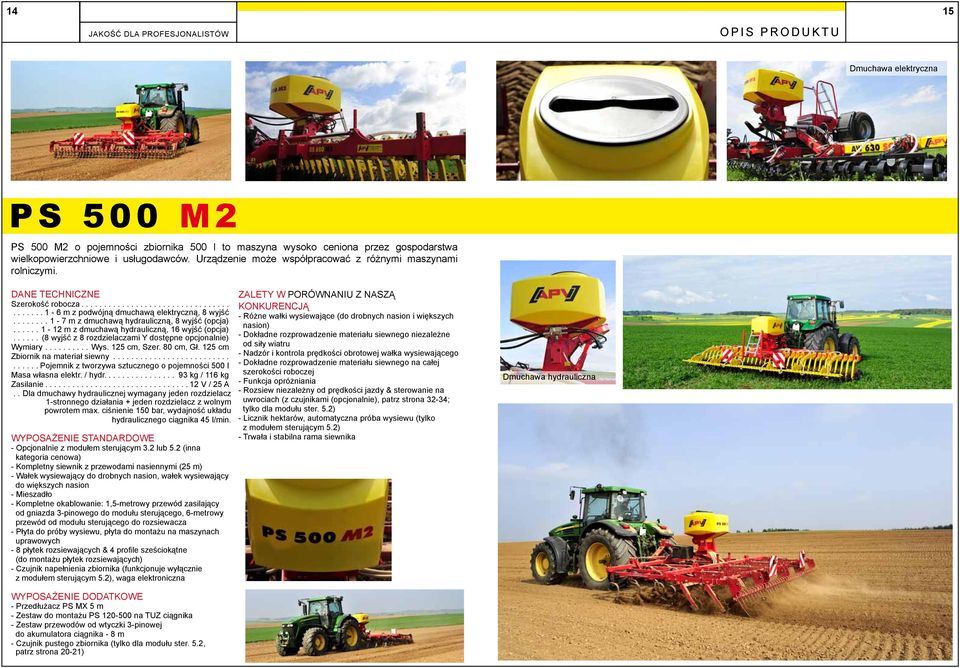

8 14 15 Dmuchawa elektryczna PS 500 M2 PS 500 M2 o pojemności zbiornika 500 l to maszyna wysoko ceniona przez gospodarstwa wielkopowierzchniowe i usługodawców. Urządzenie może współpracować z różnymi maszynami rolniczymi. Szerokość robocza m z podwójną dmuchawą elektryczną, 8 wyjść m z dmuchawą hydrauliczną, 8 wyjść (opcja) m z dmuchawą hydrauliczną, 16 wyjść (opcja) (8 wyjść z 8 rozdzielaczami Y dostępne opcjonalnie) Wymiary...Wys. 125 cm, Szer. 80 cm, Gł. 125 cm Zbiornik na materiał siewny Pojemnik z tworzywa sztucznego o pojemności 500 l Masa własna elektr. / hydr kg / 116 kg Zasilanie...12 V / 25 A.. Dla dmuchawy hydraulicznej wymagany jeden rozdzielacz 1-stronnego działania + jeden rozdzielacz z wolnym powrotem max. ciśnienie 150 bar, wydajność układu hydraulicznego ciągnika 45 l/min. - Opcjonalnie z modułem sterującym 3.2 lub 5.2 (inna kategoria cenowa) - Kompletny siewnik z przewodami nasiennymi (25 m) - Wałek wysiewający do drobnych nasion, wałek wysiewający do większych nasion - Mieszadło - Kompletne okablowanie: 1,5-metrowy przewód zasilający od gniazda 3-pinowego do modułu sterującego, 6-metrowy - Płyta do próby wysiewu, płyta do montażu na maszynach uprawowych - 8 płytek rozsiewających & 4 profile sześciokątne (do montażu płytek rozsiewających) - Czujnik napełnienia zbiornika (funkcjonuje wyłącznie z modułem sterującym 5.2), waga elektroniczna - Przedłużacz PS MX 5 m - Zestaw do montażu PS na TUZ ciągnika - Zestaw przewodów od wtyczki 3-pinowej do akumulatora ciągnika - 8 m - Czujnik pustego zbiornika (tylko dla modułu ster. 5.2, patrz strona 20-21) - Różne wałki wysiewające (do drobnych nasion i większych nasion) - Dokładne rozprowadzenie materiału siewnego niezależne od siły wiatru - Nadzór i kontrola prędkości obrotowej wałka wysiewającego - Dokładne rozprowadzenie materiału siewnego na całej szerokości roboczej - Funkcja opróżniania - Rozsiew niezależny od prędkości jazdy & sterowanie na uwrociach (z czujnikami (opcjonalnie), patrz strona 32-34; tylko dla modułu ster. 5.2) - Licznik hektarów, automatyczna próba wysiewu (tylko z modułem sterującym 5.2) - Trwała i stabilna rama siewnika Dmuchawa hydrauliczna

9 16 17 PS 800 M1 PS 800 M1 to w pełni profesjonalna maszyna przeznaczona do wysiewu poplonów podczas uprawy gleby w trakcie jednego procesu roboczego. Pojemność 800 l gwarantuje wystarczającą wydajność siewnika pneumatycznego, jednocześnie pozwalając na oszczędność czasu i pieniędzy użytkownika, gdyż siewnik może być zamontowany na maszynie uprawowej. PS 800 M1 umożliwia wysiew zarówno trawy, rzepaku i wszelkich drobnych nasion, jak też żyta na zieloną masę i pszenicy! Szerokość robocza m z dmuchawą hydrauliczną, 16 wyjść m z dmuchawą hydrauliczną, 32 wyjścia.....(16 wyjść z 16 rozdzielaczami Y dostępne opcjonalnie) Wymiary...Wys. 127 cm, Szer. 105 cm, Gł. 170 cm Zbiornik na materiał siewny...zbiornik o pojemności 800 l Masa własna hydr kg Zasilanie...12 V / 25 A Wymagany jeden rozdzielacz 1-stronnego działania + jeden rozdzielacz z wolnym powrotem. Max. ciśnienie 150 bar, wydajność układu hydraulicznego ciągnika 45l/min. - Dostępny tylko z modułem sterującym Kompletny siewnik z przewodami nasiennymi (75 m) - Wałek wysiewający do drobnych nasion, wałek wysiewający do większych nasion - Mieszadło - Kompletne okablowanie: 1,5-metrowy przewód zasilający od gniazda 3-pinowego do modułu sterującego, 6-metrowy - Płyta do próby wysiewu - 16 płytek rozsiewających & 8 profili sześciokątnych (do montażu płytek rozsiewających) - Czujnik napełnienia zbiornika, waga elektroniczna - Kontrola dmuchawy (czujnik ciśnienia) - Różne wałki wysiewające (do drobnych nasion i większych nasion) - Dokładne rozprowadzenie materiału siewnego niezależne od siły wiatru - Nadzór i kontrola prędkości obrotowej wałka wysiewającego - Dokładne rozprowadzenie materiału siewnego na całej szerokości roboczej - Funkcja opróżniania - Duży otwór do napełniania zbiornika nasionami z dużych worków - Odchylana pokrywa - Króciec do opróżniania zbiornika - Rozsiew niezależny od prędkości jazdy & sterowanie na uwrociach (z czujnikami (opcjonalnie), patrz strona 20-21; tylko dla modułu ster. 5.2) - Licznik hektarów, automatyczna próba wysiewu (tylko z modułem sterującym 5.2) - Przedłużacz PS MX 5 m - Zestaw przewodów od wtyczki 3-pinowej do akumulatora ciągnika - 8 m - Czujniki (patrz strona 20-21)

10 18 19 PS wersja D ünger-edition do nawozu 120 l, 200 l i 300 l Nasze siewniki pneumatyczne są obecnie dostępne w specjalnej wersji przeznaczonej do rozprowadzania nawozów. Dzięki użytym materiałom odpornym na korozję można teraz czerpać korzyści jakie dają nasze urządzenia PS również w wysiewie nawozów. Detale wersji PS do nawozu: Szerokość robocza m z podwójną dmuchawą elektryczną, 8 wyjść m z dmuchawą hydrauliczną, 8 wyjść (opcja) m z dmuchawą hydrauliczną, 16 wyjść (opcja) (8 wyjść z 8 rozdzielaczami Y dostępne opcjonalnie) Zbiornik na materiał siewny... Pojemnik z tworzywa sztucznego o pojemności 120/200/300 l Wymiary...patrz PS 120/200/300 na stronie Zasilanie...12 V / 25 A Wymagany jeden rozdzielacz 1-stronnego działania + jeden rozdzielacz z wolnym powrotem. Max. ciśnienie 150 bar, wydajność układu hydraulicznego ciągnika 45l/min. - Opcjonalnie z modułem sterującym 3.2 lub 5.2 (inna kategoria cenowa) - Kompletny siewnik z przewodami nasiennymi (25 m) - Wałek wysiewający do drobnych nasion (drobne nasiona, mikrogranulaty, itd.) - Wałek wysiewający Flex20 do nawozu - Mieszadło ze stali nierdzewnej - Kompletne okablowanie: 1,5-metrowy przewód zasilający od gniazda 3-pinowego do modułu sterującego, 6-metrowy - Płyta do próby wysiewu odporna na korozję - Płyta do montażu na maszynach uprawowych (ocynkowana) - 8 płytek rozsiewających ze stali nierdzewnej - 4 szt. ocynkowanych profili sześciokątnych (do montażu płytek rozsiewających) ZALETY w porównaniu z naszą STANDARDOWĄ SERIĄ PS - Wszystkie części powlekane proszkowo (poza dmuchawą hydrauliczną) z powłoką KTL (standard samochodowy) - Części znormalizowane (śruby, podkładki, nakrętki itd.), mieszadło, regulacja szczotki na metalowej płytce ze stali nierdzewnej - Pokrywa wałka wysiewającego z poliuretanem (hermetyczna i odporna na korozję) - Uszczelnione wyloty węży - Uszczelniony kołnierz łożyska (pokrywa wałka wysiewającego) - Wałek wysiewający uszczelniony po stronie silnika - Listwa zaciskowa ułatwiająca układanie kabli (silniki, czujniki, itd.) - Uszczelniona pokrywa zbiornika - Powlekane, aluminiowe wałki wysiewające - Możliwość wysiewu nawozów, mikrogranulatów i pestycydów Wałek wysiewający do drobnonasiennych Wałek wysiewający Flex20 Uszczelnione wyjścia Mieszadło ze stali szlachetnej Uszczelniona pokrywa wałków wysiewających Pokrywa wałków wysiewających z poliuretanu - Przedłużacz PS MX 5 m - Zestaw do montażu PS na TUZ ciągnika - Zestaw przewodów od wtyczki 3-pinowej do akumulatora ciągnika - 8 m - Czujnik pustego zbiornika (tylko dla modułu ster. 5.2, patrz strona 20-21)

11 20 21 Moduł sterujący 5.2 Czujnik radarowy Czujnik kołowy Czujnik pozycji TUZ montowany na łączniku centralnym TUZ ciągnika PS CzujnikI D ünger-edition dla serii PS Poniższe akcesoria mogą być użyte tylko we współpracy ze sterownikiem 5.2. Czujnik radarowy MX 35 (Zestaw wyposażenia) (numer artykułu ) Czujnik radarowy dostarcza informacje do modułu sterującego o prędkości jazdy odczytywanej przez radar. Moduł sterujący automatycznie reguluje obroty wałka wysiewającego, przez co utrzymuje założoną dawkę wysiewu niezależnie od prędkości jazdy. Długość kabla: 5 m Niedopuszczone do sprzedaży w Wielkiej Brytanii! Zestaw czujników - radar + czujnik pozycji TUZ montowany na cięgnie górnym TUZ ciągnika (numer artykułu ) zawiera rozgałęźnik do czujników; Niedopuszczone do sprzedaży w Wielkiej Brytanii! Zestaw czujników: radar + czujnik pozycji TUZ magnetyczny (numer artykułu ) zawiera rozgałęźnik do czujników; Niedopuszczone do sprzedaży w Wielkiej Brytanii! Czujnik kołowy (Zestaw wyposażenia) (numer artykułu ) Czujnik kołowy rejestruje prędkość jazdy. Czujnik jest zamocowany na stałe na ramie, natomiast magnesy znajdują się na feldze koła. Zestaw montażowy czujnika jest objęty standardową dostawą. Przykłady innych miejsc instalacji: koło ostrogowe w siewnikach, koła kopiujące maszyn współpracujących, koła na tylnej osi pick-upów. Długość kabla: 5 m Zestaw czujników - czujnik kołowy + czujnik pozycji TUZ montowany na cięgnie górnym (numer artykułu ) zawiera rozgałęźnik do czujników Zestaw czujników - czujnik kołowy + czujnik pozycji TUZ magnetyczny (numer artykułu ) zawiera rozgałęźnik do czujników 7-biegunowy przewód sygnalizacyjny (numer artykułu ) 7-biegunowy przewód łączy komputer ciągnika z modułem sterującym. Moduł odbiera od ciągnika informację o prędkości jazdy i wyświetla ją na ekranie. Automatycznie zostaje dopasowana prędkość obrotowa wałka wysiewającego, dzięki czemu ustalona dawka wysiewu pozostaje zawsze na ustalonym poziomie. Dodatkowo rozpoznane zostaje położenie TUZ ciągnika. Na naszej stronie internetowej znajduje się lista ciągników, które są wyposażone w gniazdo 7-biegunowe ( --> Service --> Pobierz --> Układ czujników prędkości --> 7-biegunowa wtyczka Wykaz ciągników ) (Nie dotyczy ciągników John Deere) Długość kabla: 1,5 m Zestaw czujników - 7-biegunowy przewód sygnalizacyjny + czujnik pozycji TUZ montowany na cięgnie górnym (numer artykułu ) Dla ciągników bez sygnału pozycji TUZ (patrz wykaz ciągników na zawiera rozgałęźnik do czujników (NIE DOTYCZY ciągników John Deere) Zestaw czujników - 7-biegunowy przewód sygnalizacyjny + czujnik pozycji TUZ magnetyczny (numer artykułu ) Dla ciągników bez sygnału pozycji TUZ (patrz wykaz ciągników na zawiera rozgałęźnik do czujników (NIE DOTYCZY ciągników John Deere) Koło kopiujące prędkość (numer artykułu ) Zmierzona przez koło kopiujące prędkość jazdy jest wyświetlana na module sterującym, a dawka wysiewu jest dopasowywana automatycznie za pośrednictwem regulacji prędkości obrotowej wałka wysiewającego. Moduł sterujący nie wymaga ręcznej obsługi podczas zawracania. Długość kabla: 5 m Czujnik GPSa (Zestaw wyposażenia) (numer artykułu ) Czujnik GPSa przekazuje do modułu sterującego aktualną prędkość jazdy. Pomiar aktualnej prędkości jest przeprowadzany dzięki kombinacji GPS i czujnika przyśpieszenia 3D. Dzięki temu czujnik reaguje bardzo szybko na zmiany prędkości. Czujnik ten należy zamontować w pozycji poziomej na górze maszyny. NIE WYMAGA kalibracji! Uwaga: Czujnik nie funkcjonuje w przypadku całkowitego wyłączenia GPS. Długość kabla: 5 m Zestaw czujników GPSa + czujnik pozycji TUZ montowany na cięgnie górnym (numer artykułu ) zawiera rozgałęźnik do czujników Zestaw czujników GPSa + czujnik pozycji TUZ magnetyczny (numer artykułu ) zawiera rozgałęźnik do czujników Czujnik pozycji TUZ montowany na cięgnie górnym (Zestaw wyposażenia) (numer artykułu ) Za pomocą tego czujnika wałek wysiewający może się włączać lub zatrzymywać przy opuszczaniu i podnoszeniu maszyny współpracującej (zarządzanie wysiewem na uwrociach). Czujnik może być zamontowany na cięgnie górnym lub dolnym, lub na każdym innym elemencie ruchomym, który będzie zmieniał pozycję podczas pracy na uwrociach. Długość kabla: 3 m. Czujnik pozycji TUZ magnetyczny (Zestaw wyposażenia) (numer artykułu ) Wałek wysiewający siewników serii PS automatycznie zatrzymuje się w momencie kiedy ruchoma część czujnika znajduje się w pozycji najwyższej oraz automatycznie włącza się w momencie, kiedy ruchoma część czujnika znajduje się w pozycji najniższej (lub odwrotnie zależy to od indywidualnego ustawienia czujnika przez użytkownika).część ruchoma czujnika powinna być zamontowana na elemencie ruchomym maszyny, którego linia przesuwu jest większa niż 50mm np. na podwoziu pół-zawieszanej maszyny. Długość kabla: 5 m Przedłużacz kabla czujnika MX (numer artykułu ) Długość kabla: 5 m Przewód rozgałęźnika (numer artykułu ) Niezbędny dla użycia czujnika prędkości i czujnika położenia TUZ! Długość kabla: 1 m Kontrola przepływu materiału siewnego, 8 wyjść, 1 cal (numer artykułu ) Do ciągłej kontroli przepływu materiału siewnego w każdym pojedynczym wyjściu / wężu. Blokada wysiewu jest natychmiast rozpoznawana, co zapobiega występowaniu niewysianych pasów podczas siewu. Jednostka ta jest montowana i stosowana w sposób całkowicie niezależny od innych modułów sterujących. Wyposażenie: 8 x czujnik, 1x moduł sterujący 1.6, 1x skrzynka rozdzielająca, 1x 1,5 m przewód zasilający z 3-bieg. wtyczką do modułu sterującego, kompletne okablowanie (10 m kabla do łączenia modułu sterującego ze skrzynką rozdzielającą; 4x 5 m i 4x 10 m kabla do łączenia każdego czujnika ze skrzynką rozdzielającą) Wyposażenie dodatkowe: kabel przyłączeniowy czujnika przepływu materiału siewnego 10 m Kontrola przepływu materiału siewnego dla kilku wyjść oraz innej średnicy węży na zamówienie! Włącznik wysiewu (numer artykułu ) Włącznik wysiewu znacznie ułatwia przeprowadzenie próby wysiewu i dzięki zintegrowanym magnesom może być mocowany na urządzeniu w dowolnym miejscu. Podczas próby wysiewu wałek wysiewający zaczyna się obracać dopiero, gdy uruchomiony zostanie włącznik. Dzięki temu od samego początku można kontrolować przebieg próby wysiewu. Wałek wysiewający obraca się do momentu, aż włącznik zostanie przestawiony do pozycji wyjściowej. Długość kabla: 1 m

12 22 23 Dmuchawa hydrauliczna Dmuchawa zasilana WOM DLA PS Zwiększenie ilości sekcji wysiewających do 16 PS 120 M1- PS 500 M1: Zestaw montażowy rozdzielaczy Y P8 (nr art ): - 1 zwój węża (25 m) - 8 płytek rozsiewających - 4 profile sześciokątne do montażu płytek rozsiewających - 8 sztuk rozdzielaczy Y Zwiększenie ilości sekcji wysiewających do 32 tylko dla PS 800 M1: Zestaw montażowy rozdzielaczy Y P16: (nr art ): - 3 zwoje węża (75 m) - 16 płytek rozsiewających - 8 profili sześciokątnych do montażu płytek rozsiewających - 16 sztuk rozdzielaczy Y Zamiana dmuchawy elektrycznej na hydrauliczną: Zestaw montażowy dla PS 120 M1 - PS 500 M2 ( ) Zestaw montażowy dla PS 250 M2 ( ) Informacja: Długość węży hydraulicznych to 6m Zamiana na dmuchawę zasilaną WOM: Zestaw montażowy do zamiany na dmuchawę WOM ( ) Wałek WOM BG2 610 mm, ze sprzęgłem ( ) RÓŻNE RODZAJE WAŁKÓW WYSIEWAJĄCYCH: Wyposażenie standardowe: fb-f-fb-fb G-G-G Gorczyca Facelia Zboża Trawa PS 120 PS 500 PS 120 PS PS 800 PS : fb-fv-fv-fb fb-fb-ef-eb-fb fb-efv-efv-fb f-f-f-f Koniczyna Rzeżucha PS 120 PS Mak PS 120 PS Rzepak PS 120 PS Trawa Gorczyca Rzeżucha PS 120 PS PS 800 PS 800 PS 800 PS Nośnik MT3 M1 Nośnik MT3 M1 gwarantuje elastyczne wykorzystanie naszych pneumatycznych siewników (PS), ponieważ nie muszą być one montowane bezpośrednio na maszynach rolniczych. Bezpośrednio na maszynie współpracującej należy zamontować jedynie węże i płytki rozsiewające. Można łączyć zarówno maszyny ciągnione, jak i maszyny zawieszane na TUZ. Wymiary transportowe.. Wys. 2,55 x Szer. 2,25 x Gł. 1,85 m Masa własna kg Kategoria TUZ...po stronie ciągnika KAT. 2 lub po stronie maszyny KAT. 2 lub 3 Moc ciągnika. Różna w zależności od maszyny współpracującej - MT3 M1 - Plus do wyboru KAT 2 lub KAT 3 dolnych cięgieł - Po stronie maszyny: do wyboru KAT 2 lub KAT 3 cięgła górnego - Rama podstawowa wraz ze schodkami do napełniania i barierką - Dodatkowo 3 zwoje węża (po 25 m każdy) MOŻLIWE KOMBINACJE - 1 szt. PS 800 M1-1 szt. PS 800 M1 + 1 szt. PS 120 M1 - PS 500 M2-2 szt. PS 120 M1 - PS 500 M2 - Zestaw wyposażenia zaczep kulowy - Zestaw wyposażenia zaczep oczkowy - Zestaw wyposażenia kamera cofania - Nie jest wymagany bezpośredni montaż na maszynie - Równoczesne zastosowanie dwóch różnych siewników pneumatycznych - Dokładne dozowanie dwóch różnych materiałów siewnych - Obciążenia osi i ciężary zostaną zoptymalizowane! - Zwiększenie siły pociągowej poprzez działanie ciężaru na ciągnik - Urządzenia mogą przejeżdżać indywidualnie w bardzo krótkim czasie - Siew kombinowany za pomocą różnych maszyn (kultywator, brona talerzowa, wał, maszyna Striptill...) Doposażenie ciągnika w gniazdo 3-biegunowe: Zestaw adaptacyjny z przewodem 8 m ( ) Przewód o długości 8m z jednej strony ma przyłącze bezpośrednio do akumulatora, a z drugiej posiada gniazdo 3-biegunowe, które należy na stałe zamontować w ciągniku. GB-G-GB fb-flex20-fb Flex40 Groszek Trawa Pszenica Fasola Łubin Wyka PS 120 PS 500 PS 120 PS 500 PS 120 PS PS 800 PS 800 PS

13 24 25 AW 630 G AW 630 SG AW 830 SG AW 920 G WAŁY UPRAWOWE I NA UŻYTKI ZIELONE Wały Cambridge i wały zębate APV to niezawodne urządzenia do profesjonalnych prac polowych i pielęgnacyjnych na użytkach zielonych prowadzących do znacznego polepszenia wschodów roślin. Oba typy wałów są idealne do prac polowych i pielęgnacyjnych na użytkach zielonych i zapewniają odpowiednią strukturę gruzełkowatą gleby, a także optymalny stopień zagęszczenia gleby. Wszystkie wały APV, polowe i na użytki zielone, dostępne są z dwoma różnymi rodzajami pierścieni: PIERŚCIENIE CAMBRIDGE Gładkie pierścienie zapewniają bardzo dobre wałowanie. Luźne pierścienie zapewniają dobrą przyczepność i oczyszczanie wału. Zalety wału Cambridge - Potwierdzona odporność na kamienie - Oszczędza liście w porównaniu z innymi profilami podczas wałowania wiosną - Nie zagrzebuje nasion podczas wałowania PIERŚCIENIE ZĘBATE Wał zębaty dobrze dopasowuje się do podłoża i sam się oczyszcza dzięki różnej średnicy pierścieni. Zalety wałów zębatych - Nieprzyklejanie się gleby do wału - Zapewnienie gruzełkowatej struktury gleby - Przerwanie parowania kapilarnego gleby (polepszenie warunków wodnych) - Niezamulanie gleby OBSZARY ZASTOSOWANIA - Uprawa przedsiewna - Stymulacja systemu korzeniowego - Wyrównywanie powierzchni - Zagęszczanie gleby - Kruszenie brył - Ograniczenie erozji - Przygniatanie poplonów - Zwalczanie ślimaków Wały uprawowe i na użytki zielone APV są dostępne w różnych szerokościach roboczych i różnych opcjach montażu: WAŁY APV ZAWIESZANE AW 300 3P Szerokość robocza... 3 m Montaż...TUZ ciągnika Kategoria TUZ... KAT 2 Zapotrzebowanie mocy*...50 kw/70 KM Ciężar z wałem Cambridge 510 mm lub wałem zębatym 410 mm (bez dodatkowego wyposażenia) kg Łączony z elektrycznymi siewnikami pneumatycznymi PS 120 M1 - PS 300 M1 AW 300 F Szerokość robocza... 3 m Montaż... przedni TUZ ciągnika Kategoria TUZ... KAT 2 Zapotrzebowanie mocy*...50 kw/70 KM Ciężar z wałem Cambridge 510 mm lub wałem zębatym 410 mm (bez dodatkowego wyposażenia) kg Aktualnie nie ma możliwości zastosowania z siewnikami serii PS! - Tablica ostrzegawcza + oświetlenie dla AW 300 3P/AW 300 F - Zestaw montażowy PS dla AW 300 3P - Schodki do napełniania siewnika dla AW 300 3P - Ryczałt za montaż fabryczny siewników serii PS AW 300 3P AW 300 F *Zapotrzebowanie mocy jest w dużej mierze zależne od udźwigu TUZ ciągnika! WAły APV ciągnione AW 630 G Szerokość robocza...6,3 m Ogumienie /75-15,3 14 PR Zaczep...Oczkowy Zapotrzebowanie mocy kw/80 KM Ciężar z wałem Cambridge 510 mm lub wałem zębatym 410 mm (bez wyposażenia dodatkowego) kg Prędkość transportowa...25 km/h Wymagany 1 rozdzielacz 2-stronnego działania Łączony z elektrycznymi siewnikami pneumatycznymi PS 120 M1 - PS 300 M1 AW 920 G Szerokość robocza...9,2 m Ogumienie....11,5/80-15,3 14 PR Zaczep...Oczkowy Zapotrzebowanie mocy kw/120 KM Ciężar z wałem Cambridge 510 mm lub wałem zębatym 410 mm (bez wyposażenia dodatkowego) kg Prędkość transportowa...25 km/h Wymagany 1 rozdzielacz 2-stronnego działania Aktualnie nie ma możliwości zastosowania z siewnikami serii PS! - Tablica ostrzegawcza + oświetlenie dla AW 630 G/AW 920 G - Zestaw montażowy PS dla AW 630 G - Schodki do napełniania siewnika dla AW 630 G - Ryczałt za montaż fabryczny siewników serii PS - Hamulce pneumatyczne dla AW 920 G AW 630 G Szczegółowe informacje na temat serii wałków dostępne są na naszej stronie WAŁY APV CIĘŻKIE CIĄGNIONE AW 630 SG Szerokość robocza...6,3 m Ogumienie /60-15,5 14 PR Zaczep...Oczkowy Zapotrzebowanie mocy kw/95 KM Ciężar z wałem Cambridge 510 mm lub wałem zębatym 410 mm (bez wyposażenia dodatkowego) kg Prędkość transportowa...25 km/h Wymagane 2 rozdzielacze 2-stronnego działania AW 830 SG Szerokość robocza...8,3 m Ogumienie....19/ PR Zaczep...Oczkowy Zapotrzebowanie mocy kw/150 KM Ciężar z wałem Cambridge 510 mm lub wałem zębatym 410 mm (bez wyposażenia dodatkowego) kg Prędkość transportowa...25 km/h Wymagane 3 rozdzielacze 2-stronnego działania (z zaworem zmieniającym jedną funkcję podpora/włóka) - Oświetlenie - Błotnik - Hydrauliczne dociążenie - Hamulce pneumatyczne dla AW 630 SG/AW 830 SG - Brona chwastownik AW 630 SG (2-rzędowa, zęby 12 mm, 42 szt.) - Brona chwastownik AW 830 SG (2-rzędowa, zęby 12 mm, 55 szt.) - Włóka równająca AW 630 SG/AW 830 SG* - Włóka równająca z podwójnymi zębami AW 630 SG/ AW 830 SG* - K80 zaczep kulowy AW 630 SG/AW 830 SG - Zestaw montażowy PS dla AW 630 SG/AW 830 SG - Schodki do napełniania siewnika dla AW 630 SG/AW 830 SG - Ryczałt za montaż fabryczny siewników serii PS Łączone z siewnikami pneumatycznymi PS 120 M1 - PS 800 M1 + czujnik radarowy + 7-biegunowy kabel sygnalizacyjny. * Wymagany 1 rozdzielacz 2-stronnego działania

14 26 27 PRZEZNACZENIE - Kruszenie brył ziemi - Mechaniczne zwalczanie chwastów - Zwiększenie żyzności gleby - Pobudzanie krzewienia traw - Aeracja gleby - Przykrycie nasion (w połączeniu z PS) OBROTOWA BRONA CHWASTOWNIK rs 450 M1 Obrotowa brona chwastownik RS 450 M1 idealnie rozkrusza zbryloną ziemię, co znacznie ułatwia jej pielęgnację. Dzięki technice kruszenia brona idealnie nadaje się do pielęgnacji roślin sianych w mulcz. Sprężynowe ramiona nośne zapewniają bardzo dobre dopasowanie do podłoża. W połączeniu z siewnikiem pneumatycznym PS obrotowa brona chwastownik pokrywa nasiona drobną ziemią, a następnie miesza nasiona z ziemią. Szerokość robocza...4,5 m Wymiary transportowe (maszyna złożona) Wys. 2,3 x Szer. 2,85 x Gł. 2,05 m Masa własna kg Moc ciągnika.... od 75 kw/100 PS Odstęp między pierścieniami... 9 cm Kategoria TUZ.... KAT Wymagany ciągnik wyposażony w jeden rozdzielacz 1-stronnego działania dla składania maszyny - 52 szt. pierścieni zębatych (510 mm), każdy z 16 zębami - 26 szt. wsporników pierścieni - 2 szt. kół kopiujacych, Wymiary: 16.0/6,5-8 - Druga para kół kopiujących - Wyposażenie w 1 rząd zębów brony RS450 - Wyposażenie w 2 rzędy zębów brony RS450 - Licznik roboczogodzin - Zestaw do zamontowania PS na RS Ryczałt za montaż fabryczny siewnika PS - Tablice ostrzegawcze wraz z oświetleniem dla RS Schodki do napełniania siewnika dla RS Zestaw do zamontowania płytek rozsiewających na RS450 - Zestaw czujników - czujnik radarowy + czujnik pozycji TUZ montowany na górnym cięgnie Do zastosowania wraz z siewnikami pneumatycznymi z dmuchawą elektryczną / hydrauliczną / napędzaną WOM PS 120 M1, PS 200 M1, PS 300 M1 i PS 500 M2 - Możliwa duża prędkość robocza do 25 km/h - Małe zapotrzebowanie mocy ciągnika - Alternatywa dla wałów, maszyn do spulchniania gleby - Odstęp między pierścieniami można ustawiać parami - Elementy robocze demontowalne - Wysoka żywotność pierścieni zębatych - Nie wymagająca konserwacji - Równoczesna uprawa i wysiew OBROTOWA BRONA CHWASTOWNIK rs 600 M1 Obrotowa brona chwastownik RS 600 M1 różni się od modelu RS 450 M1 jedynie szerokością roboczą. Szerokość robocza... 6 m Wymiary transportowe (maszyna złożona) Wys. 3,0 x Szer. 2,85 x Gł. 2,05 m Masa własna kg Moc ciągnika....ab 110 kw/150 PS Odstęp między pierścieniami... 9 cm Kategoria TUZ.... KAT Wymagany ciągnik wyposażony w jeden rozdzielacz 1-stronnego działania dla składania maszyny - 68 szt. pierścieni zębatych (510 mm), każdy z 16 zębami - 34 szt. wsporników pierścieni - 2 szt. kół kopiujacych, Wymiary: 16.0/6,5-8 - Druga para kół kopiujących - Wyposażenie w 1 rząd zębów brony RS600 - Wyposażenie w 2 rzędy zębów brony RS600 - Licznik roboczogodzin - Zestaw do zamontowania PS na RS Ryczałt za montaż fabryczny siewnika PS - Tablice ostrzegawcze wraz z oświetleniem dla RS Schodki do napełniania siewnika dla RS Zestaw do zamontowania płytek rozsiewających na RS450 - Zestaw czujników - czujnik radarowy + czujnik pozycji TUZ montowany na górnym cięgnie. Do zastosowania wraz z siewnikami pneumatycznymi z dmuchawą elektryczną / hydrauliczną / napędzaną WOM PS 120 M1, PS 200 M1, PS 300 M1 i PS 500 M2 - Możliwa duża prędkość robocza do 25 km/h - Małe zapotrzebowanie mocy ciągnika - Alternatywa dla wałów, maszyn do spulchniania gleby - Odstęp między pierścieniami można ustawiać parami - Elementy robocze demontowalne - Wysoka żywotność pierścieni zębatych - Nie wymagająca konserwacji - Równoczesna uprawa i wysiew

15 28 29 APV 600 APV 600 APV 1200 BRONA CHWASTOWNIK DO PIELĘGNACJI użytków zielonych i UPRAW Od wielu lat brona chwastownik firmy APV sprawdza się jako alternatywa dla chemicznego zwalczania chwastów oraz mechanicznej pielęgnacji różnych upraw. Zakres zastosowania brony chwastownika firmy APV do skutecznej pielęgnacji gruntu obejmuje zboże, kukurydzę, rzepę, rzepak, warzywa, soję, ziemniaki, bób, groch, a także użytki zielone. Celem zastosowania brony chwastownika jest zminimalizowanie udziału chwastów do tego stopnia, by zapobiec stratom ilościowym i jakościowym uprawianych roślin. Nie dąży się przy tym do uzyskania plantacji całkowicie wolnej od chwastów, ponieważ umiarkowana ilość oraz urozmaicenie gatunków pożytecznych chwastów wpływa pozytywnie na uprawiane rośliny oraz właściwości gleby. Pozostałe aspekty zastosowania brony chwastownika firmy APV to: wspomaganie krzewienia, napowietrzanie gleby oraz regulacja gospodarki wodnej poprzez przerwanie efektu kapilarnego. Czynniki te istotnie przyczyniają się do powstania dobrej plantacji roślin użytkowych. Aby uzyskać optymalny wynik, należy oprócz odpowiednich ustawień brony chwastownika, takich jak regulacja głębokości i ustawienie zębów, uwzględnić także prędkość jazdy oraz właściwości gleby i warunki pogodowe w momencie zastosowania urządzenia. Brona chwastownik w połączeniu z siewnikami pneumatycznymi PS 120 M1 - PS 300 M1 bardzo dobrze nadaje się do rozsiewu międzyplonów. SOLIDNE URZĄDZENIE DO PIELĘGNACJI Dzięki solidnej konstrukcji oraz możliwości wszechstronnego zastosowania (zboże, kukurydza, rzepa, rzepak, soja, bób, groch, ziemniaki, warzywa i użytki zielone) brona chwastownik jest niezbędnym urządzeniem do pielęgnacji w nowoczesnym gospodarstwie rolnym. Jako alternatywa dla chemicznego zwalczania chwastów brona chwastownik wykonuje wartościowe prace pielęgnacyjne gruntu. PRZEZNACZENIE - Zwiększenie urodzajności gleby - Poprawa żyzności gleby - Likwidacja chwastów - Pobudzanie krzewienia - Aeracja łąk - Luźno zamocowane pola brony - Prowadzenie pola brony poprzez ramę - łatwa regulacja zębów - Odporne na zużycie, elastyczne i przyjazne środowisku lakierowanie dwuskładnikowe - Regulowane gumowe koła podporowe ZASTOSOWANIE Z - Siewnikami pneumatycznymi PS 120 M1 - PS 300 M1 APV 1200 Typ/Szerokość robocza w cm Pola Koła kopiujące Zęby KM kw APV* 900 składanie nożycowe, możliwość 6 x 1, Kat. 2 wydłuż. do 1200 cm APV* 1050 składanie nożycowe, możliwość 7 x 1, Kat. 2 zredukow. do 750 cm APV* 1200 składanie nożycowe, możliwość 8 x 1, Kat. 2 zredukow. do 900 cm APV* 1500 składanie nożycowe, możliwość 10 x 1, Kat. 2 zredukow. do 1200 cm * bez belki szybkiego sprzęgu i dwóch środkowych kół podporowych wym. 18*8,50-8 ** Dwa środkowe pola brony mogą być zamontowane na ramie pomocniczej (wysokość transportowa powyżej 4 m!) W przypadku brony zębatej o szer. 6 m wyposażonej w przednią włókę wyrównującą zaleca się zastosowanie zewnętrznych kół podporowych. Zastosowanie z siewnikami pneumatycznymi PS 120 M1-PS 300 M1 (patrz strona 11-13) kg (ok.) Kategoria TUZ APV 150 sztywna (nierozkładana) 1 x 1, Kat. 1 APV sztywna (nierozkładana) 1 x 2, Kat.1 APV 300 sztywna (nierozkładana) 2 x 1, Kat. 2N Rozkładane hydraulicznie APV x 1, Kat. 2N APV x 2 / 2 x 1, Kat. 2N APV x 1, Kat. 2 APV 600 wersja wzmocniona 4 x 1, Kat. 2 APV x 1, Kat. 2 APV 900 możliwość zredukowania do 600 cm 6 x 1, Kat. 2 - Zęby Ø 7 mm o długości 450 mm - Odstęp między śladami zębów 3,1 cm - Podpory dla bron składanych - Dla bron składanych nożycowo wymagany 2-sekcyjny rozdzielacz dwustronnego działania - Szerokość transportowa 1,5-3 m - Rozstaw kół 1,36-1,40 m - Automatyczne skręcanie bocznych pól poprzez prowadzenie równoległe - Zęby dł. 450 mm lang, Ø 8 mm - Resorowana przednia włóka rozgarniająca regulowana - Druga para gumowych kół podporowych z uchwytem - Zawór sterujący, jeśli ciągnik jest wyposażony tylko w 1 rozdzielacz 2-stronnego działania (dla bron ze składaniem nożycowym) - Regulacja rozstawu kół 1,36-1,8 m - Ogranicznik wychylenia - Tablice ostrzegawcze z uchwytem + oświetlenie tylne - Tablice ostrzegawcze z uchwytem + oświetlenie przednie i tylne - Zestaw do zamontowania PS 120 M1 - PS 300 M1 - Schodki do napełniania zbiornika - Opłata za zamontowanie siewnika - Zestaw czujników: kołowy +czujnik pozycji TUZ montowany na górnym cięgnie - Siewniki pneumatyczne PS 120 M1 - PS 300 M1 (patrz strona 11-13)

16 KS 40 M2 ES 100 M1 Classic ES 100 M2 Special ZS 200 M3 PS 120 M1 PS 200 M1 PS 300 M1 PS 500 M2 PS 800 M1 GP 300 M1 (z wałem Cambridge) GP 600 M1 GS 300 M1 GS 600 M1 AW 830 SG Zestaw do montażu na przodzie ciągnika GS 600 M1 Brona chwastownik AW 630 SG AW 630 SG z broną chwastownikiem GP 300 z wałem zębatym pryzmatowym PS 500 M2 WD 40 M2 WD 100 M3 WD 250 M2
