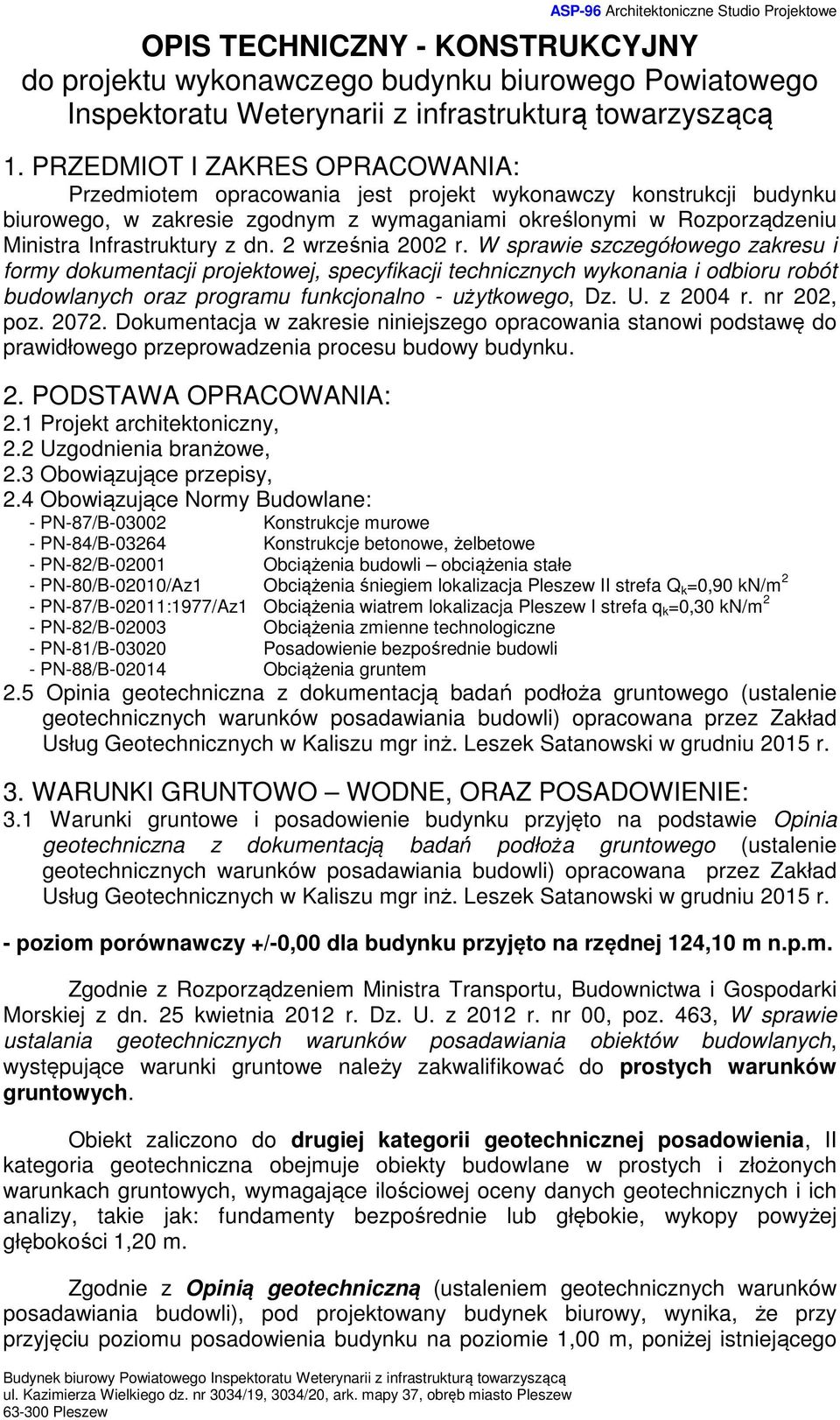

1 ASP-96 Architektoniczne Studio Projektowe OPIS TECHNICZNY - KONSTRUKCYJNY do projektu wykonawczego budynku biurowego Powiatowego Inspektoratu Weterynarii z infrastrukturą towarzyszącą 1. PRZEDMIOT I ZAKRES OPRACOWANIA: Przedmiotem opracowania jest projekt wykonawczy konstrukcji budynku biurowego, w zakresie zgodnym z wymaganiami określonymi w Rozporządzeniu Ministra Infrastruktury z dn. 2 września 2002 r. W sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego, Dz. U. z 2004 r. nr 202, poz Dokumentacja w zakresie niniejszego opracowania stanowi podstawę do prawidłowego przeprowadzenia procesu budowy budynku. 2. PODSTAWA OPRACOWANIA: 2.1 Projekt architektoniczny, 2.2 Uzgodnienia branżowe, 2.3 Obowiązujące przepisy, 2.4 Obowiązujące Normy Budowlane: - PN-87/B Konstrukcje murowe - PN-84/B Konstrukcje betonowe, żelbetowe - PN-82/B Obciążenia budowli obciążenia stałe - PN-80/B-02010/Az1 Obciążenia śniegiem lokalizacja Pleszew II strefa Q k =0,90 kn/m 2 - PN-87/B-02011:1977/Az1 Obciążenia wiatrem lokalizacja Pleszew I strefa q k =0,30 kn/m 2 - PN-82/B Obciążenia zmienne technologiczne - PN-81/B Posadowienie bezpośrednie budowli - PN-88/B Obciążenia gruntem 2.5 Opinia geotechniczna z dokumentacją badań podłoża gruntowego (ustalenie geotechnicznych warunków posadawiania budowli) opracowana przez Zakład Usług Geotechnicznych w Kaliszu mgr inż. Leszek Satanowski w grudniu 2015 r. 3. WARUNKI GRUNTOWO WODNE, ORAZ POSADOWIENIE: 3.1 Warunki gruntowe i posadowienie budynku przyjęto na podstawie Opinia geotechniczna z dokumentacją badań podłoża gruntowego (ustalenie geotechnicznych warunków posadawiania budowli) opracowana przez Zakład Usług Geotechnicznych w Kaliszu mgr inż. Leszek Satanowski w grudniu 2015 r. - poziom porównawczy +/-0,00 dla budynku przyjęto na rzędnej 124,10 m n.p.m. Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn. 25 kwietnia 2012 r. Dz. U. z 2012 r. nr 00, poz. 463, W sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, występujące warunki gruntowe należy zakwalifikować do prostych warunków gruntowych. Obiekt zaliczono do drugiej kategorii geotechnicznej posadowienia, II kategoria geotechniczna obejmuje obiekty budowlane w prostych i złożonych warunkach gruntowych, wymagające ilościowej oceny danych geotechnicznych i ich analizy, takie jak: fundamenty bezpośrednie lub głębokie, wykopy powyżej głębokości 1,20 m. Zgodnie z Opinią geotechniczną (ustaleniem geotechnicznych warunków posadawiania budowli), pod projektowany budynek biurowy, wynika, że przy przyjęciu poziomu posadowienia budynku na poziomie 1,00 m, poniżej istniejącego

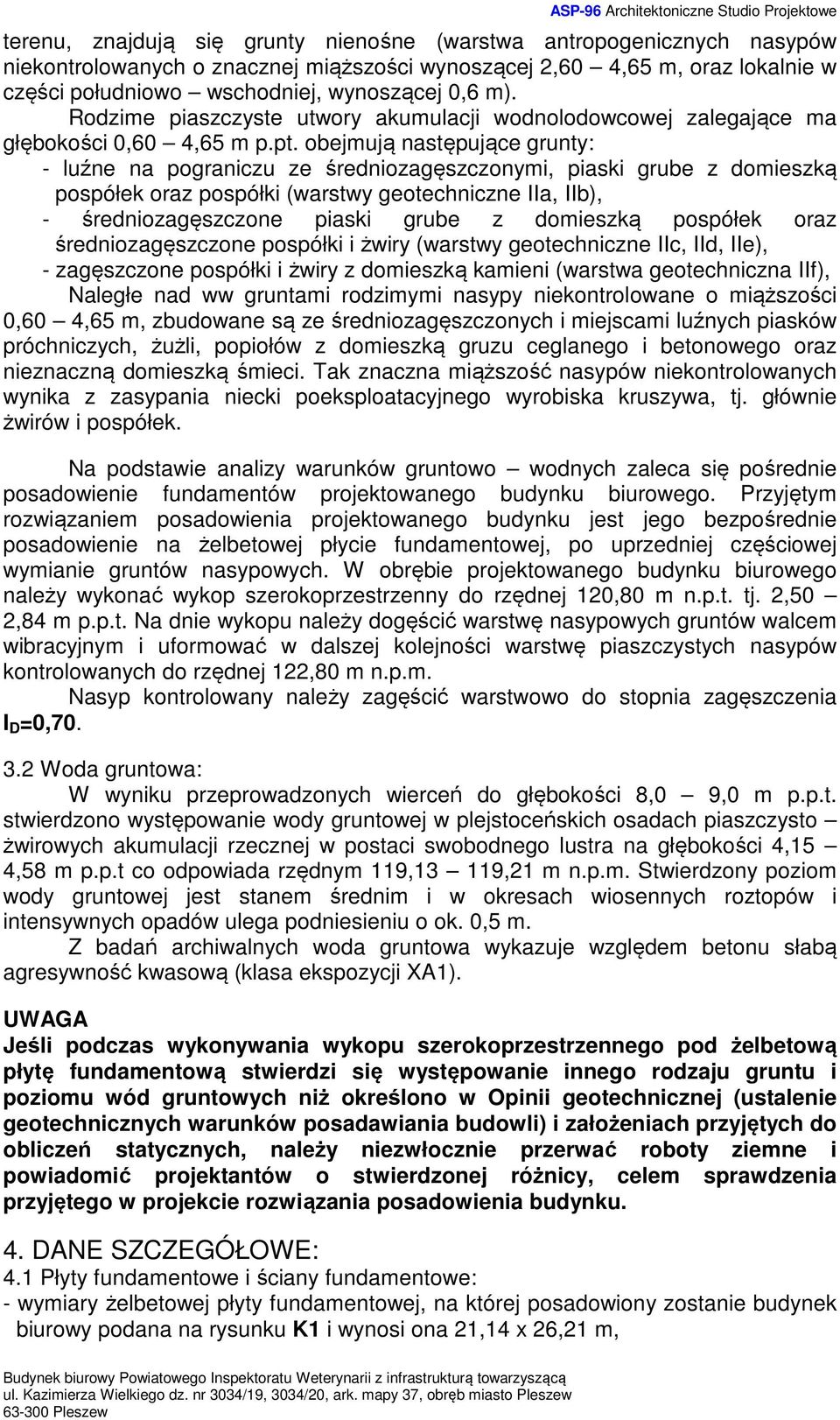

2 terenu, znajdują się grunty nienośne (warstwa antropogenicznych nasypów niekontrolowanych o znacznej miąższości wynoszącej 2,60 4,65 m, oraz lokalnie w części południowo wschodniej, wynoszącej 0,6 m). Rodzime piaszczyste utwory akumulacji wodnolodowcowej zalegające ma głębokości 0,60 4,65 m p.pt. obejmują następujące grunty: - luźne na pograniczu ze średniozagęszczonymi, piaski grube z domieszką pospółek oraz pospółki (warstwy geotechniczne IIa, IIb), - średniozagęszczone piaski grube z domieszką pospółek oraz średniozagęszczone pospółki i żwiry (warstwy geotechniczne IIc, IId, IIe), - zagęszczone pospółki i żwiry z domieszką kamieni (warstwa geotechniczna IIf), Naległe nad ww gruntami rodzimymi nasypy niekontrolowane o miąższości 0,60 4,65 m, zbudowane są ze średniozagęszczonych i miejscami luźnych piasków próchniczych, żużli, popiołów z domieszką gruzu ceglanego i betonowego oraz nieznaczną domieszką śmieci. Tak znaczna miąższość nasypów niekontrolowanych wynika z zasypania niecki poeksploatacyjnego wyrobiska kruszywa, tj. głównie żwirów i pospółek. Na podstawie analizy warunków gruntowo wodnych zaleca się pośrednie posadowienie fundamentów projektowanego budynku biurowego. Przyjętym rozwiązaniem posadowienia projektowanego budynku jest jego bezpośrednie posadowienie na żelbetowej płycie fundamentowej, po uprzedniej częściowej wymianie gruntów nasypowych. W obrębie projektowanego budynku biurowego należy wykonać wykop szerokoprzestrzenny do rzędnej 120,80 m n.p.t. tj. 2,50 2,84 m p.p.t. Na dnie wykopu należy dogęścić warstwę nasypowych gruntów walcem wibracyjnym i uformować w dalszej kolejności warstwę piaszczystych nasypów kontrolowanych do rzędnej 122,80 m n.p.m. Nasyp kontrolowany należy zagęścić warstwowo do stopnia zagęszczenia I D =0, Woda gruntowa: W wyniku przeprowadzonych wierceń do głębokości 8,0 9,0 m p.p.t. stwierdzono występowanie wody gruntowej w plejstoceńskich osadach piaszczysto żwirowych akumulacji rzecznej w postaci swobodnego lustra na głębokości 4,15 4,58 m p.p.t co odpowiada rzędnym 119,13 119,21 m n.p.m. Stwierdzony poziom wody gruntowej jest stanem średnim i w okresach wiosennych roztopów i intensywnych opadów ulega podniesieniu o ok. 0,5 m. Z badań archiwalnych woda gruntowa wykazuje względem betonu słabą agresywność kwasową (klasa ekspozycji XA1). UWAGA Jeśli podczas wykonywania wykopu szerokoprzestrzennego pod żelbetową płytę fundamentową stwierdzi się występowanie innego rodzaju gruntu i poziomu wód gruntowych niż określono w Opinii geotechnicznej (ustalenie geotechnicznych warunków posadawiania budowli) i założeniach przyjętych do obliczeń statycznych, należy niezwłocznie przerwać roboty ziemne i powiadomić projektantów o stwierdzonej różnicy, celem sprawdzenia przyjętego w projekcie rozwiązania posadowienia budynku. 4. DANE SZCZEGÓŁOWE: 4.1 Płyty fundamentowe i ściany fundamentowe: - wymiary żelbetowej płyty fundamentowej, na której posadowiony zostanie budynek biurowy podana na rysunku K1 i wynosi ona 21,14 x 26,21 m,

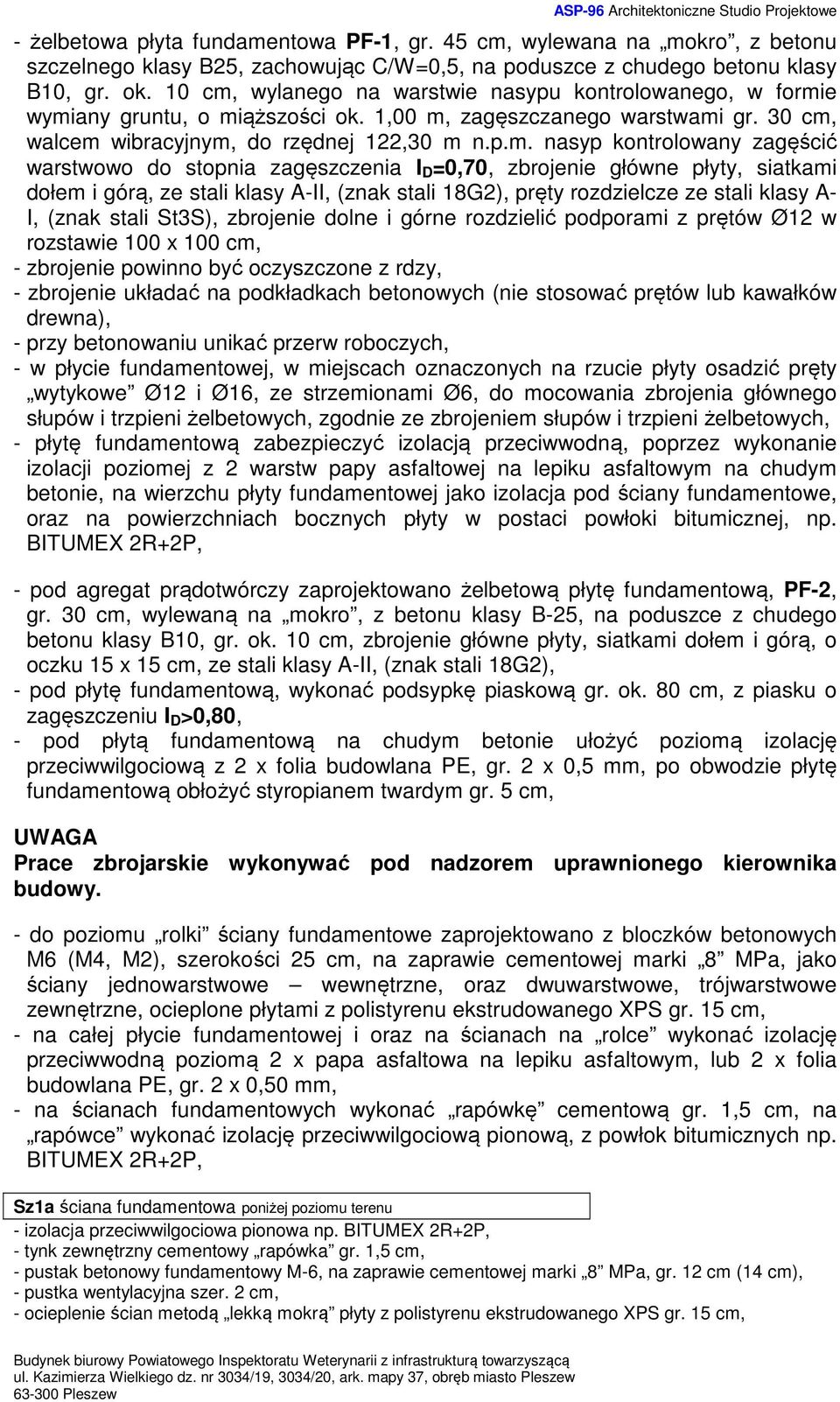

3 - żelbetowa płyta fundamentowa PF-1, gr. 45 cm, wylewana na mokro, z betonu szczelnego klasy B25, zachowując C/W=0,5, na poduszce z chudego betonu klasy B10, gr. ok. 10 cm, wylanego na warstwie nasypu kontrolowanego, w formie wymiany gruntu, o miąższości ok. 1,00 m, zagęszczanego warstwami gr. 30 cm, walcem wibracyjnym, do rzędnej 122,30 m n.p.m. nasyp kontrolowany zagęścić warstwowo do stopnia zagęszczenia I D =0,70, zbrojenie główne płyty, siatkami dołem i górą, ze stali klasy A-II, (znak stali 18G2), pręty rozdzielcze ze stali klasy A- I, (znak stali St3S), zbrojenie dolne i górne rozdzielić podporami z prętów Ø12 w rozstawie 100 x 100 cm, - zbrojenie powinno być oczyszczone z rdzy, - zbrojenie układać na podkładkach betonowych (nie stosować prętów lub kawałków drewna), - przy betonowaniu unikać przerw roboczych, - w płycie fundamentowej, w miejscach oznaczonych na rzucie płyty osadzić pręty wytykowe Ø12 i Ø16, ze strzemionami Ø6, do mocowania zbrojenia głównego słupów i trzpieni żelbetowych, zgodnie ze zbrojeniem słupów i trzpieni żelbetowych, - płytę fundamentową zabezpieczyć izolacją przeciwwodną, poprzez wykonanie izolacji poziomej z 2 warstw papy asfaltowej na lepiku asfaltowym na chudym betonie, na wierzchu płyty fundamentowej jako izolacja pod ściany fundamentowe, oraz na powierzchniach bocznych płyty w postaci powłoki bitumicznej, np. BITUMEX 2R+2P, - pod agregat prądotwórczy zaprojektowano żelbetową płytę fundamentową, PF-2, gr. 30 cm, wylewaną na mokro, z betonu klasy B-25, na poduszce z chudego betonu klasy B10, gr. ok. 10 cm, zbrojenie główne płyty, siatkami dołem i górą, o oczku 15 x 15 cm, ze stali klasy A-II, (znak stali 18G2), - pod płytę fundamentową, wykonać podsypkę piaskową gr. ok. 80 cm, z piasku o zagęszczeniu I D >0,80, - pod płytą fundamentową na chudym betonie ułożyć poziomą izolację przeciwwilgociową z 2 x folia budowlana PE, gr. 2 x 0,5 mm, po obwodzie płytę fundamentową obłożyć styropianem twardym gr. 5 cm, UWAGA Prace zbrojarskie wykonywać pod nadzorem uprawnionego kierownika budowy. - do poziomu rolki ściany fundamentowe zaprojektowano z bloczków betonowych M6 (M4, M2), szerokości 25 cm, na zaprawie cementowej marki 8 MPa, jako ściany jednowarstwowe wewnętrzne, oraz dwuwarstwowe, trójwarstwowe zewnętrzne, ocieplone płytami z polistyrenu ekstrudowanego XPS gr. 15 cm, - na całej płycie fundamentowej i oraz na ścianach na rolce wykonać izolację przeciwwodną poziomą 2 x papa asfaltowa na lepiku asfaltowym, lub 2 x folia budowlana PE, gr. 2 x 0,50 mm, - na ścianach fundamentowych wykonać rapówkę cementową gr. 1,5 cm, na rapówce wykonać izolację przeciwwilgociową pionową, z powłok bitumicznych np. BITUMEX 2R+2P, Sz1a ściana fundamentowa poniżej poziomu terenu - tynk zewnętrzny cementowy rapówka gr. 1,5 cm, - pustak betonowy fundamentowy M-6, na zaprawie cementowej marki 8 MPa, gr. 12 cm (14 cm), - ocieplenie ścian metodą lekką mokrą płyty z polistyrenu ekstrudowanego XPS gr. 15 cm,

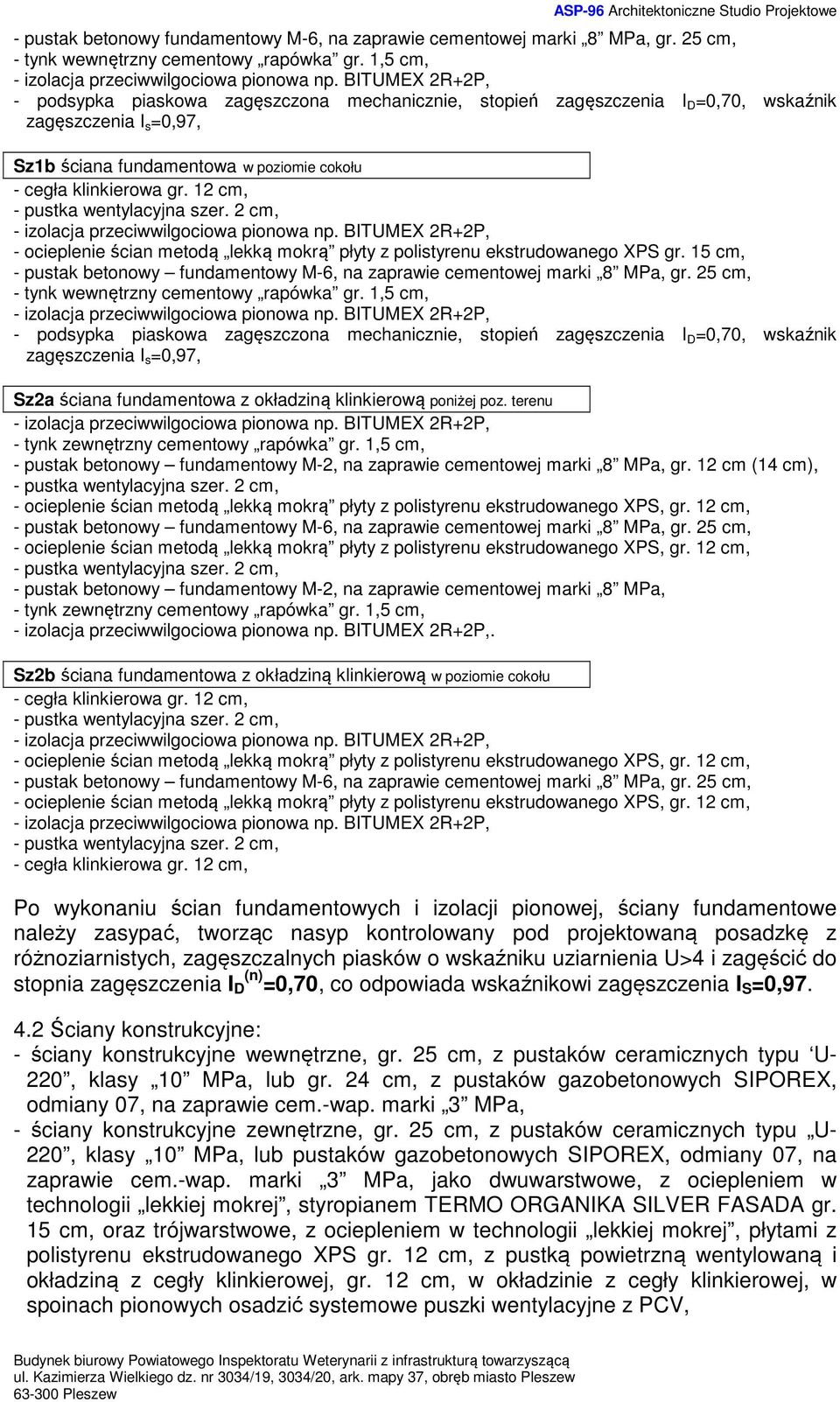

4 - pustak betonowy fundamentowy M-6, na zaprawie cementowej marki 8 MPa, gr. 25 cm, - tynk wewnętrzny cementowy rapówka gr. 1,5 cm, - podsypka piaskowa zagęszczona mechanicznie, stopień zagęszczenia I D =0,70, wskaźnik zagęszczenia I s =0,97, Sz1b ściana fundamentowa w poziomie cokołu - cegła klinkierowa gr. 12 cm, - ocieplenie ścian metodą lekką mokrą płyty z polistyrenu ekstrudowanego XPS gr. 15 cm, - pustak betonowy fundamentowy M-6, na zaprawie cementowej marki 8 MPa, gr. 25 cm, - tynk wewnętrzny cementowy rapówka gr. 1,5 cm, - podsypka piaskowa zagęszczona mechanicznie, stopień zagęszczenia I D =0,70, wskaźnik zagęszczenia I s =0,97, Sz2a ściana fundamentowa z okładziną klinkierową poniżej poz. terenu - tynk zewnętrzny cementowy rapówka gr. 1,5 cm, - pustak betonowy fundamentowy M-2, na zaprawie cementowej marki 8 MPa, gr. 12 cm (14 cm), - ocieplenie ścian metodą lekką mokrą płyty z polistyrenu ekstrudowanego XPS, gr. 12 cm, - pustak betonowy fundamentowy M-6, na zaprawie cementowej marki 8 MPa, gr. 25 cm, - ocieplenie ścian metodą lekką mokrą płyty z polistyrenu ekstrudowanego XPS, gr. 12 cm, - pustak betonowy fundamentowy M-2, na zaprawie cementowej marki 8 MPa, - tynk zewnętrzny cementowy rapówka gr. 1,5 cm,. Sz2b ściana fundamentowa z okładziną klinkierową w poziomie cokołu - cegła klinkierowa gr. 12 cm, - ocieplenie ścian metodą lekką mokrą płyty z polistyrenu ekstrudowanego XPS, gr. 12 cm, - pustak betonowy fundamentowy M-6, na zaprawie cementowej marki 8 MPa, gr. 25 cm, - ocieplenie ścian metodą lekką mokrą płyty z polistyrenu ekstrudowanego XPS, gr. 12 cm, - cegła klinkierowa gr. 12 cm, Po wykonaniu ścian fundamentowych i izolacji pionowej, ściany fundamentowe należy zasypać, tworząc nasyp kontrolowany pod projektowaną posadzkę z różnoziarnistych, zagęszczalnych piasków o wskaźniku uziarnienia U>4 i zagęścić do stopnia zagęszczenia I D (n) =0,70, co odpowiada wskaźnikowi zagęszczenia I S =0, Ściany konstrukcyjne: - ściany konstrukcyjne wewnętrzne, gr. 25 cm, z pustaków ceramicznych typu U- 220, klasy 10 MPa, lub gr. 24 cm, z pustaków gazobetonowych SIPOREX, odmiany 07, na zaprawie cem.-wap. marki 3 MPa, - ściany konstrukcyjne zewnętrzne, gr. 25 cm, z pustaków ceramicznych typu U- 220, klasy 10 MPa, lub pustaków gazobetonowych SIPOREX, odmiany 07, na zaprawie cem.-wap. marki 3 MPa, jako dwuwarstwowe, z ociepleniem w technologii lekkiej mokrej, styropianem TERMO ORGANIKA SILVER FASADA gr. 15 cm, oraz trójwarstwowe, z ociepleniem w technologii lekkiej mokrej, płytami z polistyrenu ekstrudowanego XPS gr. 12 cm, z pustką powietrzną wentylowaną i okładziną z cegły klinkierowej, gr. 12 cm, w okładzinie z cegły klinkierowej, w spoinach pionowych osadzić systemowe puszki wentylacyjne z PCV,

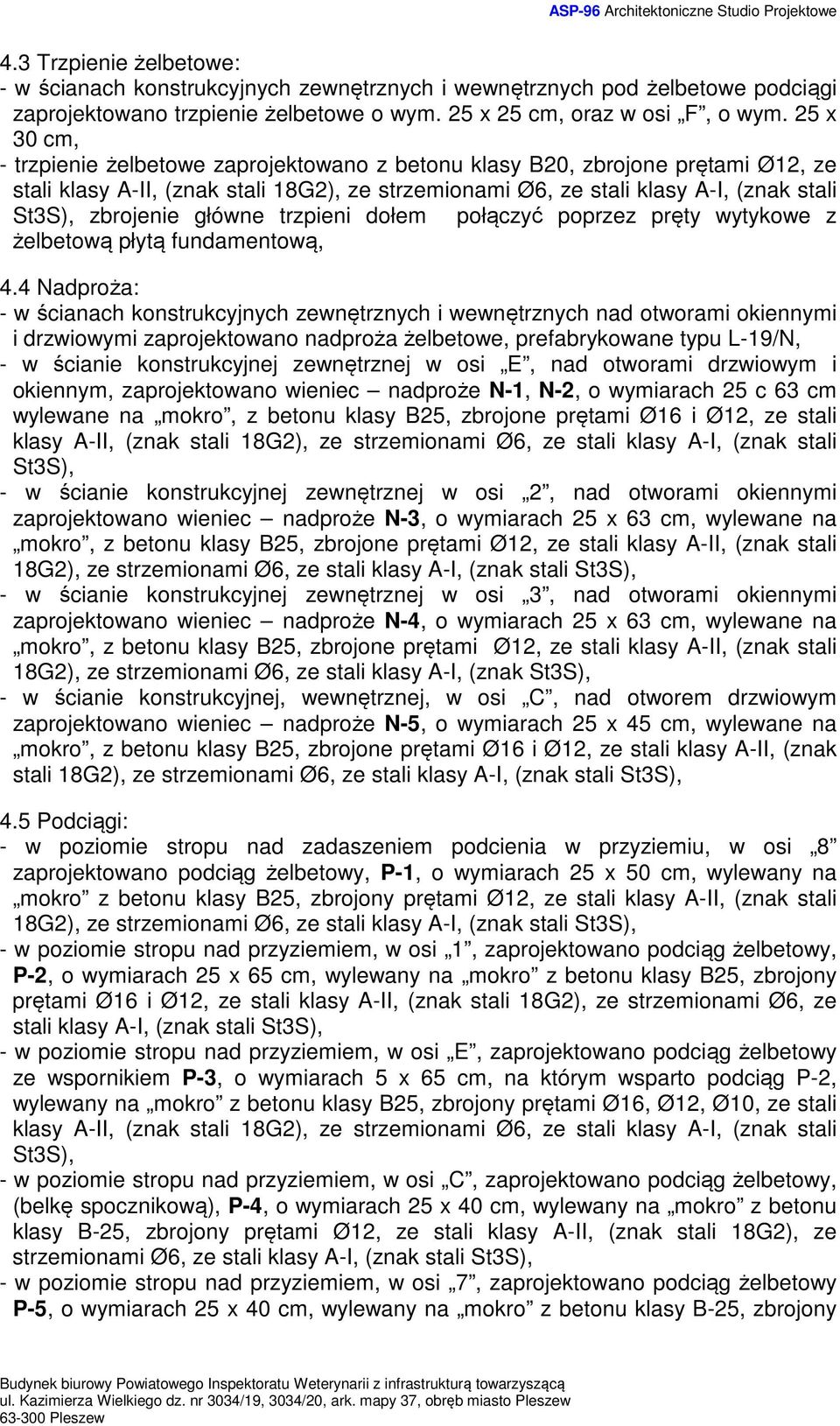

5 4.3 Trzpienie żelbetowe: - w ścianach konstrukcyjnych zewnętrznych i wewnętrznych pod żelbetowe podciągi zaprojektowano trzpienie żelbetowe o wym. 25 x 25 cm, oraz w osi F, o wym. 25 x 30 cm, - trzpienie żelbetowe zaprojektowano z betonu klasy B20, zbrojone prętami Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), zbrojenie główne trzpieni dołem połączyć poprzez pręty wytykowe z żelbetową płytą fundamentową, 4.4 Nadproża: - w ścianach konstrukcyjnych zewnętrznych i wewnętrznych nad otworami okiennymi i drzwiowymi zaprojektowano nadproża żelbetowe, prefabrykowane typu L-19/N, - w ścianie konstrukcyjnej zewnętrznej w osi E, nad otworami drzwiowym i okiennym, zaprojektowano wieniec nadproże N-1, N-2, o wymiarach 25 c 63 cm wylewane na mokro, z betonu klasy B25, zbrojone prętami Ø16 i Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - w ścianie konstrukcyjnej zewnętrznej w osi 2, nad otworami okiennymi zaprojektowano wieniec nadproże N-3, o wymiarach 25 x 63 cm, wylewane na mokro, z betonu klasy B25, zbrojone prętami Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - w ścianie konstrukcyjnej zewnętrznej w osi 3, nad otworami okiennymi zaprojektowano wieniec nadproże N-4, o wymiarach 25 x 63 cm, wylewane na mokro, z betonu klasy B25, zbrojone prętami Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak St3S), - w ścianie konstrukcyjnej, wewnętrznej, w osi C, nad otworem drzwiowym zaprojektowano wieniec nadproże N-5, o wymiarach 25 x 45 cm, wylewane na mokro, z betonu klasy B25, zbrojone prętami Ø16 i Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), 4.5 Podciągi: - w poziomie stropu nad zadaszeniem podcienia w przyziemiu, w osi 8 zaprojektowano podciąg żelbetowy, P-1, o wymiarach 25 x 50 cm, wylewany na mokro z betonu klasy B25, zbrojony prętami Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - w poziomie stropu nad przyziemiem, w osi 1, zaprojektowano podciąg żelbetowy, P-2, o wymiarach 25 x 65 cm, wylewany na mokro z betonu klasy B25, zbrojony prętami Ø16 i Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - w poziomie stropu nad przyziemiem, w osi E, zaprojektowano podciąg żelbetowy ze wspornikiem P-3, o wymiarach 5 x 65 cm, na którym wsparto podciąg P-2, wylewany na mokro z betonu klasy B25, zbrojony prętami Ø16, Ø12, Ø10, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - w poziomie stropu nad przyziemiem, w osi C, zaprojektowano podciąg żelbetowy, (belkę spocznikową), P-4, o wymiarach 25 x 40 cm, wylewany na mokro z betonu klasy B-25, zbrojony prętami Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - w poziomie stropu nad przyziemiem, w osi 7, zaprojektowano podciąg żelbetowy P-5, o wymiarach 25 x 40 cm, wylewany na mokro z betonu klasy B-25, zbrojony

6 ASP-96 Architektoniczne Studio Projektowe prętami Ø12, ze stali klasy A-I, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - w poziomie stropu nad zadaszeniem podcienia w przyziemiu, w osi F, zaprojektowano podciąg żelbetowy P-6, o wymiarach 30 x 70 cm, wylewany na mokro z betonu klasy B-25, zbrojony prętami Ø20 i Ø10, ze stali klasy A-II. (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - w poziomie stropu nad piętrem, w osi C, zaprojektowano podciąg żelbetowy P-7, o wymiarach 25 x 45 cm, wylewany na mokro, z betonu klasy B-25, zbrojony prętami Ø16 i Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - w poziomie stropu nad piętrem, w osi B, zaprojektowano podciąg żelbetowy P-8, o wymiarach 25 x 69 cm (łącznie z wieńcem), wylewany na mokro, z betonu klasy B-25, zbrojony prętami Ø16 i Ø12, ze stali klasy A-II, (znak stali 18G2), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S), - podciągi i wsporniki żelbetowe wylewać łącznie ze stropami i płytami stropowymi i wieńcami żelbetowymi, 4.5 Schody: Klatka schodowa - wewnętrzna: - klatka schodowa, żelbetowa, dwubiegowa BS-1 i BS-2, płytowa gr. 15 cm, ze spocznikiem, wylewana na mokro z betonu klasy B-25, zbrojona prętami głównymi Ø12, ze stali klasy A-II, (znak stali 18G2), z prętami rozdzielczymi Ø6, ze stali klasy A-I, (znak stali St3S), zbrojenie płyt piegowych opierać na zbrojeniu płyty spocznikowej, - płyta spocznikowa żelbetowa PSP-1, gr. 15 cm, wylewana na mokro, z betonu klasy B-25, zbrojona prętami głównymi, Ø16, Ø12, ze stali klasy A-II, (znak stali 18G2), z prętami rozdzielczymi Ø12, zbrojenie płyt spocznikowych, Zewnętrzne: - betonowe, wylewane na mokro z betonu klasy B-25, zbrojone przeciwskurczowo siatką o oczku 15 x 15 cm, z prętów Ø10, ze stali klasy A-II. (znak stali 18G2), na izolacji z 2 x folia budowlana PE gr. 2 x 0,5 mm, ułożonej na chudym betonie, z betonu B-10, gr. 10 cm, 4.6 Stropy: - nad przyziemiem, pod kondygnacją piętra zaprojektowano strop prefabrykowany, gęstożebrowy, belkowo pustakowy, betonowy typu TERIVA 6,0, B-34/45, o rozstawie belek stropu co 45 cm, o wysokości konstrukcyjnej stropu 34 cm, w tym grubość nadbetonu min. 4 cm, z wypełnieniem pustakami betonowymi, - nad piętrem zaprojektowano strop prefabrykowany, gęstożebrowy, belkowo pustakowy, betonowy typu TERIVA 4,0/2 B-30/60, o wysokości konstrukcyjnej stropu 30 cm, w tym grubość nadbetonu min. 4 cm, z wypełnieniem pustakami betonowymi, - stropy TERIVA produkcji np. Zakład Betoniarski H. Uciechowski lub podobne, z wymaganymi atestami ITB, UWAGA Do wykonania stropów na budowie można przystąpić po sprawdzeniu zgodności wykonania podpór stropu z dokumentacją techniczną, a następnie po wypoziomowaniu podpór. Belki na podporach należy układać w rozstawie co 45 cm. Układając belki należy sprawdzić ich rozstaw przez ułożenie między nimi po jednym pustaku przy każdym końcu belki. Najmniejsza długość oparcia belki na murze powinna wynosić 8,0 cm. Końce belek należy opierać za pośrednictwem warstwy zaprawy cementowej marki 8 MPa grubości min. 2,0 cm. Oprócz podpór stałych należy również stosować

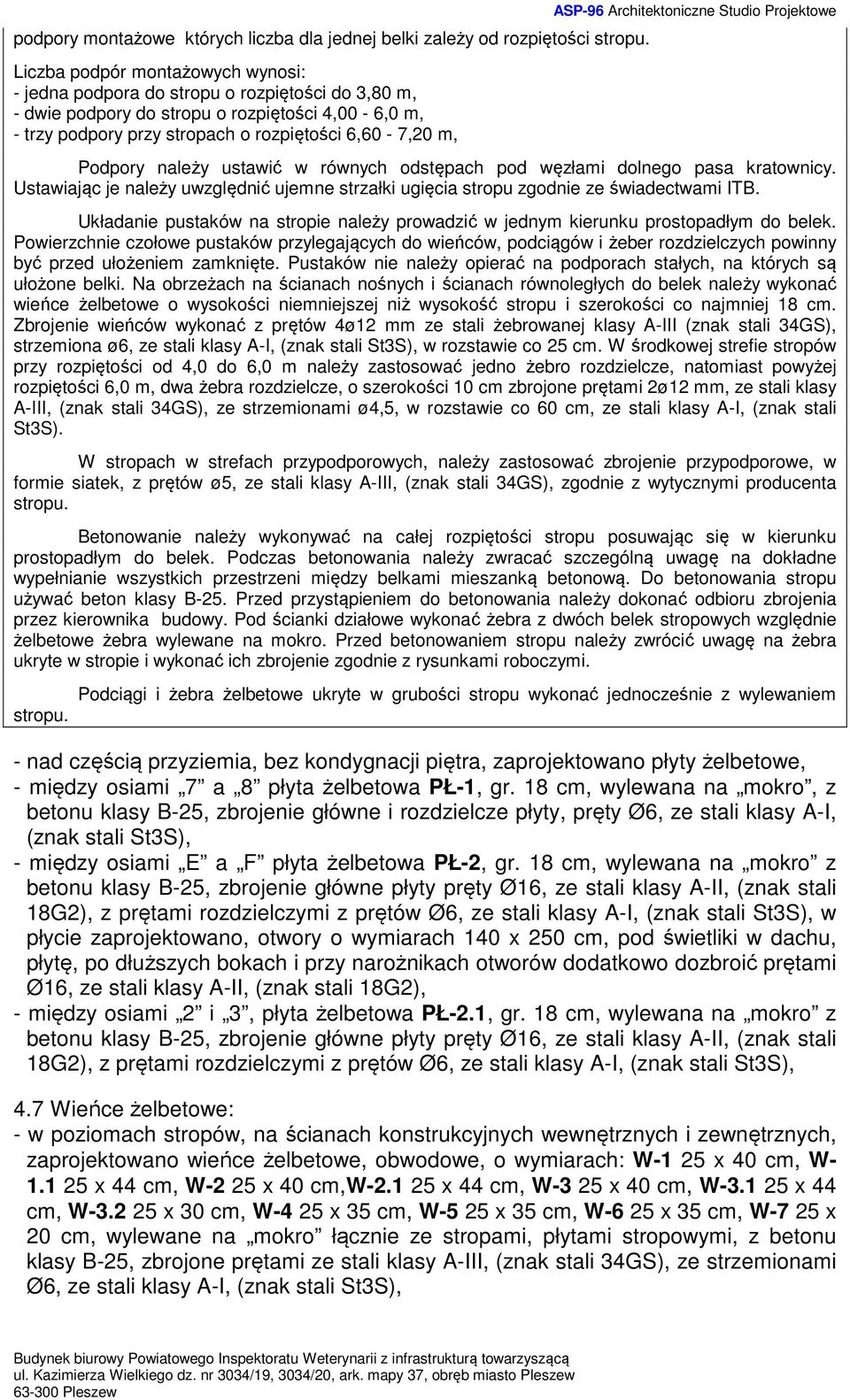

7 podpory montażowe których liczba dla jednej belki zależy od rozpiętości stropu. Liczba podpór montażowych wynosi: - jedna podpora do stropu o rozpiętości do 3,80 m, - dwie podpory do stropu o rozpiętości 4,00-6,0 m, - trzy podpory przy stropach o rozpiętości 6,60-7,20 m, ASP-96 Architektoniczne Studio Projektowe Podpory należy ustawić w równych odstępach pod węzłami dolnego pasa kratownicy. Ustawiając je należy uwzględnić ujemne strzałki ugięcia stropu zgodnie ze świadectwami ITB. Układanie pustaków na stropie należy prowadzić w jednym kierunku prostopadłym do belek. Powierzchnie czołowe pustaków przylegających do wieńców, podciągów i żeber rozdzielczych powinny być przed ułożeniem zamknięte. Pustaków nie należy opierać na podporach stałych, na których są ułożone belki. Na obrzeżach na ścianach nośnych i ścianach równoległych do belek należy wykonać wieńce żelbetowe o wysokości niemniejszej niż wysokość stropu i szerokości co najmniej 18 cm. Zbrojenie wieńców wykonać z prętów 4ø12 mm ze stali żebrowanej klasy A-III (znak stali 34GS), strzemiona ø6, ze stali klasy A-I, (znak stali St3S), w rozstawie co 25 cm. W środkowej strefie stropów przy rozpiętości od 4,0 do 6,0 m należy zastosować jedno żebro rozdzielcze, natomiast powyżej rozpiętości 6,0 m, dwa żebra rozdzielcze, o szerokości 10 cm zbrojone prętami 2ø12 mm, ze stali klasy A-III, (znak stali 34GS), ze strzemionami ø4,5, w rozstawie co 60 cm, ze stali klasy A-I, (znak stali St3S). W stropach w strefach przypodporowych, należy zastosować zbrojenie przypodporowe, w formie siatek, z prętów ø5, ze stali klasy A-III, (znak stali 34GS), zgodnie z wytycznymi producenta stropu. Betonowanie należy wykonywać na całej rozpiętości stropu posuwając się w kierunku prostopadłym do belek. Podczas betonowania należy zwracać szczególną uwagę na dokładne wypełnianie wszystkich przestrzeni między belkami mieszanką betonową. Do betonowania stropu używać beton klasy B-25. Przed przystąpieniem do betonowania należy dokonać odbioru zbrojenia przez kierownika budowy. Pod ścianki działowe wykonać żebra z dwóch belek stropowych względnie żelbetowe żebra wylewane na mokro. Przed betonowaniem stropu należy zwrócić uwagę na żebra ukryte w stropie i wykonać ich zbrojenie zgodnie z rysunkami roboczymi. stropu. Podciągi i żebra żelbetowe ukryte w grubości stropu wykonać jednocześnie z wylewaniem - nad częścią przyziemia, bez kondygnacji piętra, zaprojektowano płyty żelbetowe, - między osiami 7 a 8 płyta żelbetowa PŁ-1, gr. 18 cm, wylewana na mokro, z betonu klasy B-25, zbrojenie główne i rozdzielcze płyty, pręty Ø6, ze stali klasy A-I, (znak stali St3S), - między osiami E a F płyta żelbetowa PŁ-2, gr. 18 cm, wylewana na mokro z betonu klasy B-25, zbrojenie główne płyty pręty Ø16, ze stali klasy A-II, (znak stali 18G2), z prętami rozdzielczymi z prętów Ø6, ze stali klasy A-I, (znak stali St3S), w płycie zaprojektowano, otwory o wymiarach 140 x 250 cm, pod świetliki w dachu, płytę, po dłuższych bokach i przy narożnikach otworów dodatkowo dozbroić prętami Ø16, ze stali klasy A-II, (znak stali 18G2), - między osiami 2 i 3, płyta żelbetowa PŁ-2.1, gr. 18 cm, wylewana na mokro z betonu klasy B-25, zbrojenie główne płyty pręty Ø16, ze stali klasy A-II, (znak stali 18G2), z prętami rozdzielczymi z prętów Ø6, ze stali klasy A-I, (znak stali St3S), 4.7 Wieńce żelbetowe: - w poziomach stropów, na ścianach konstrukcyjnych wewnętrznych i zewnętrznych, zaprojektowano wieńce żelbetowe, obwodowe, o wymiarach: W-1 25 x 40 cm, W x 44 cm, W-2 25 x 40 cm,w x 44 cm, W-3 25 x 40 cm, W x 44 cm, W x 30 cm, W-4 25 x 35 cm, W-5 25 x 35 cm, W-6 25 x 35 cm, W-7 25 x 20 cm, wylewane na mokro łącznie ze stropami, płytami stropowymi, z betonu klasy B-25, zbrojone prętami ze stali klasy A-III, (znak stali 34GS), ze strzemionami Ø6, ze stali klasy A-I, (znak stali St3S),

8 5. WARUNKI WYKONYWANIA ROBÓT BUDOWLANO MONTAŻOWYCH: Wszystkie roboty budowlano montażowe i odbiór robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych, wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa, a opracowanymi przez Instytut Techniki Budowlanej. UWAGA Roboty budowlane prowadzić zgodnie z projektem i zachowaniem zasad BHP, pod nadzorem uprawnionego kierownika budowy. Ostrów Wlkp. październik 2015 r. opracował: mgr inż. Jerzy Woźniak
