1 L 109/1 II (Akty o charakterze nieustawodawczym) AKTY PRZYJĘTE PRZEZ ORGANY UTWORZONE NA MOCY UMÓW MIĘDZYNARODOWYCH 27Jedynie oryginalne teksty EKG ONZ mają skutek prawny w świetle międzynarodowego prawa publicznego. Status i datę wejścia w życie niniejszego regulaminu należy sprawdzać w najnowszej wersji dokumentu EKG ONZ dotyczącego statusu TRANS/WP.29/343, dostępnej pod adresem: Regulamin nr 16 Europejskiej Komisji Gospodarczej Organizacji Narodów Zjednoczonych (EKG ONZ) Jednolite przepisy dotyczące homologacji: I. Pasów bezpieczeństwa, urządzeń przytrzymujących, urządzeń przytrzymujących dla dzieci oraz urządzeń przytrzymujących ISOFIX dla dzieci przeznaczonych dla osób znajdujących się w pojazdach silnikowych; II. Pojazdów wyposażonych w pasy bezpieczeństwa, urządzeń przypominających o zapięciu pasów, urządzeń przytrzymujących, urządzeń przytrzymujących dla dzieci, urządzeń przytrzymujących ISOFIX dla dzieci oraz urządzeń przytrzymujących i-size dla dzieci [2018/629] Obejmujący wszystkie obowiązujące teksty, w tym: Suplement 2 do serii poprawek 07 data wejścia w życie: 19 lipca 2018 r. SPIS TREŚCI REGULAMIN 1. Zakres 2. Definicje 3. Wystąpienie o homologację 4. Oznakowania 5. Homologacja 6. Specyfikacje 7. Badania 8. Wymogi dotyczące montażu w pojeździe 9. Zgodność produkcji 10. Sankcje z tytułu niezgodności produkcji 11. Zmiana i rozszerzenie homologacji typu pojazdu, pasa bezpieczeństwa lub typu urządzenia przytrzymującego 12. Ostateczne zaniechanie produkcji 13. Instrukcje 14. Nazwy i adresy placówek technicznych odpowiedzialnych za przeprowadzanie badań homologacyjnych oraz nazwy i adresy organów udzielających homologacji typu 15. Przepisy przejściowe

2 L 109/ ZAŁĄCZNIKI 1A 1B Zawiadomienie dotyczące udzielenia lub rozszerzenia lub odmowy udzielenia lub cofnięcia homologacji lub ostatecznego zaniechania produkcji typu pojazdu w odniesieniu do pasa bezpieczeństwa na podstawie regulaminu nr 16 Zawiadomienie dotyczące udzielenia lub rozszerzenia lub odmowy udzielenia lub cofnięcia homologacji lub ostatecznego zaniechania produkcji typu pasa bezpieczeństwa lub urządzenia przytrzymującego dla osób dorosłych znajdujących się w pojazdach silnikowych na podstawie regulaminu nr 16 2 Rozmieszczenie znaków homologacji 3 Schemat urządzenia do badania trwałości mechanizmu zwijającego 4 Schemat urządzenia do badania blokowania zwijaczy z blokadą awaryjną 5 Schemat urządzenia do badania odporności na pył 6 Opis wózka, siedzenia, kotwiczeń i urządzenia zatrzymującego 7 Opis manekina 8 Opis krzywej opóźnienia lub przyspieszenia wózka jako funkcji czasu 9 Instrukcje 10 Badanie podwójnego zamka 11 Badanie ścierania i mikroprzesuwu 12 Badanie korozyjne 13 Kolejność badań 14 Kontrola zgodności produkcji 15 Procedura określania punktu H i rzeczywistego kąta tułowia dla miejsc siedzących w pojazdach silnikowych 16 Instalacja pasa bezpieczeństwa ze wskazaniem typów pasów oraz typów zwijaczy 17 Wymogi dotyczące montażu pasów bezpieczeństwa i urządzeń przytrzymujących chroniących osoby dorosłe zajmujące siedzenia skierowane przodem do kierunku jazdy w pojazdach silnikowych oraz montażu urządzeń przytrzymujących ISOFIX dla dzieci i urządzeń przytrzymujących i-size dla dzieci 18 Badania urządzenia przypominającego o zapięciu pasów 1. ZAKRES Niniejszy regulamin stosuje się do: 1.1. Pojazdów kategorii M, N, O, L 2, L 4, L 5, L 6, L 7 i T ( 1 ), w odniesieniu do montażu pasów bezpieczeństwa i urządzeń przytrzymujących przeznaczonych do osobnego użycia, tzn. w charakterze wyposażenia indywidualnego, przez osoby o budowie dorosłego człowieka zajmujące siedzenia skierowane przodem, tyłem lub bokiem do kierunku jazdy; 1.2. pasów bezpieczeństwa i urządzeń przytrzymujących przeznaczonych do osobnego użycia, tzn. w charakterze wyposażenia indywidualnego, przez osoby o budowie dorosłego człowieka zajmujące siedzenia skierowane przodem, tyłem lub bokiem do kierunku jazdy oraz przeznaczonych do montażu w pojazdach kategorii M, N, O, L 2, L 4, L 5, L 6, L 7 i T ( 1 ); 1.3. pojazdów kategorii M 1 i N 1 ( 1 ) w odniesieniu do montażu urządzeń przytrzymujących dla dzieci, urządzeń przytrzymujących ISOFIX dla dzieci oraz urządzeń przytrzymujących i-size dla dzieci; 1.4. wszystkich miejsc siedzących w pojazdach kategorii M i N wyposażonych w pas bezpieczeństwa w odniesieniu do urządzenia przypominającego o zapięciu pasów. ( 1 ) Jak określono w ujednoliconej rezolucji w sprawie budowy pojazdów (R.E.3) (ECE/TRANS/WP.29/78/Rev.3, pkt 2) org/trans/main/wp29/wp29wgs/wp29gen/wp29resolutions.html.

3 L 109/ Na wniosek producenta regulamin stosuje się także do montażu urządzeń przytrzymujących dla dzieci oraz urządzeń przytrzymujących ISOFIX dla dzieci, przeznaczonych do montażu w pojazdach kategorii M 2 i M 3 ( 1 ) Na wniosek producenta regulamin stosuje się także do pasów bezpieczeństwa przeznaczonych do montażu na siedzeniach skierowanych bokiem do kierunku jazdy w pojazdach kategorii M 3 (klasa II, III oraz B ( 1 )) Na wniosek producenta regulamin stosuje się także do montażu urządzeń przytrzymujących i-size dla dzieci, jeżeli miejsca siedzące i-size zostały określone przez producenta pojazdu. 2. DEFINICJE 2.1. Pas bezpieczeństwa (pas) Zespół taśm z zamkiem, urządzeniami regulacji i elementami mocującymi, który można zamocować we wnętrzu pojazdu silnikowego, skonstruowany w sposób zmniejszający ryzyko zranienia użytkownika w przypadku zderzenia lub gwałtownego zmniejszenia prędkości pojazdu, przez ograniczenie możliwości przemieszczania się ciała użytkownika. Zespół taki jest na ogół określany jako zespół pasa, przy czym termin ten obejmuje także wszelkie urządzenia do pochłaniania energii lub zwijania pasa. Zespół ten może być poddany badaniom i homologowany jako zespół pasa bezpieczeństwa lub jako urządzenie przytrzymujące Pas biodrowy Pas dwupunktowy przechodzący z przodu ciała użytkownika na wysokości miednicy Przekątny pas piersiowy Pas przechodzący po przekątnej klatki piersiowej, od biodra do ramienia po przeciwnej stronie ciała Pas trzypunktowy Pas będący zasadniczo kombinacją taśmy biodrowej i taśmy przekątnej Pas typu S Zespół pasa inny niż pas trzypunktowy lub pas biodrowy Podwójny szelkowy pas piersiowy Zespół pasa typu S obejmujący pas biodrowy i taśmy barkowe; podwójny szelkowy pas piersiowy może być wyposażony w dodatkowy zespół taśmy krokowej Typ pasa Pasy różnych typów to pasy zasadniczo różniące się od siebie nawzajem; różnice mogą być w szczególności związane z: częściami sztywnymi (zamkiem, elementami mocującymi, zwijaczem itp.); materiałem, tkaniną, wymiarami, kolorem taśm; lub geometrią zespołu pasa Taśma Część giętka przeznaczona do przytrzymywania ciała i przenoszenia siły na kotwiczenia pasa Zamek Urządzenie szybkiego rozpinania umożliwiające przytrzymywanie użytkownika przez pas. Zamek może obejmować urządzenie regulacji, z wyjątkiem zamka podwójnego szelkowego pasa piersiowego. ( 1 ) Jak określono w ujednoliconej rezolucji w sprawie budowy pojazdów (R.E.3) (ECE/TRANS/WP.29/78/Rev.3, pkt 2) org/trans/main/wp29/wp29wgs/wp29gen/wp29resolutions.html.

4 L 109/ Urządzenie regulacji pasa Urządzenie pozwalające na regulowanie pasa w zależności od indywidualnych potrzeb użytkownika i położenia siedzenia. Urządzenie regulacji pasa może być częścią zamka, zwijacza lub innej części pasa bezpieczeństwa Napinacz pasa Dodatkowe lub wbudowane urządzenie zacieśniające taśmy pasa bezpieczeństwa w celu zmniejszenia luzu pasa podczas zderzenia Strefa odniesienia oznacza przestrzeń między dwoma pionowymi płaszczyznami wzdłużnymi, oddalonymi o 400 mm i symetrycznymi w odniesieniu do punktu H, wyznaczonymi obrotem z pozycji pionowej do poziomej urządzenia pomiarowego w kształcie głowy opisanego w załączniku 21 do regulaminu nr 1. Urządzenie umieszcza się zgodnie z opisem we wspomnianym załączniku do regulaminu nr 21 i ustawia na maksymalną długość 840 mm Zespół poduszki powietrznej oznacza urządzenie zamontowane w celu uzupełnienia działania pasów bezpieczeństwa i urządzenia przytrzymującego w pojazdach silnikowych, tzn. układ, który w przypadku działającego na pojazd silnego uderzenia automatycznie rozwija elastyczną strukturę mającą na celu ograniczenie, poprzez sprężenie zawartego w niej gazu, siły kontaktu jednej lub większej liczby części ciała osoby znajdującej się w pojeździe z wnętrzem kabiny pasażerskiej. Tak opisanej rozwijanej struktury nie uważa się za część sztywną Poduszka powietrzna pasażera oznacza zespół poduszki powietrznej przeznaczony do ochrony osób zajmujących miejsca inne niż miejsce kierowcy w przypadku zderzenia czołowego Urządzenie przytrzymujące dla dzieci oznacza urządzenie zabezpieczające zdefiniowane w regulaminie nr 44 lub w regulaminie nr Skierowany tyłem do kierunku jazdy oznacza skierowany w kierunku przeciwnym do zwykłego kierunku poruszania się pojazdu Elementy mocujące Części zespołu pasa, w tym niezbędne części zabezpieczające, pozwalające na przymocowanie go do kotwiczeń pasów Pochłaniacz energii Urządzenie przeznaczone do rozpraszania energii niezależnie od taśmy lub wspólnie z nią, tworzące cześć zespołu pasa Zwijacz Urządzenie mieszczące część lub całość taśmy pasa bezpieczeństwa Zwijacz bez blokady (typ 1) Zwijacz, z którego taśmę można rozwinąć przy użyciu niewielkiej siły na całej długości, nieumożliwiający regulacji długości rozwiniętej taśmy Zwijacz odblokowywany ręcznie (typ 2) Zwijacz, którego odblokowanie wymaga ręcznej obsługi urządzenia, aby rozwinąć taśmę na odpowiednią długość, blokujący się automatycznie, gdy użytkownik przestanie oddziaływać na urządzenie Zwijacz z blokadą automatyczną (typ 3) Zwijacz umożliwiający rozwinięcie taśmy na odpowiednią długość z automatycznym dopasowaniem taśmy do użytkownika, gdy pas jest zapięty. Dalsze rozwinięcie taśmy nie jest możliwe bez zamierzonego działania ze strony użytkownika.

5 L 109/ Zwijacz z blokadą awaryjną (typ 4) Zwijacz, który w normalnych warunkach jazdy nie ogranicza swobody ruchów użytkownika pasa bezpieczeństwa. Wyposażony jest w części służące do regulacji długości, które automatycznie dopasowują taśmę do użytkownika, oraz w mechanizm blokujący uruchamiany w sytuacji awaryjnej w przypadku: zmniejszenia prędkości pojazdu (pojedyncza czułość); zmniejszenia prędkości pojazdu w połączeniu z ruchem taśm lub innym środkiem automatycznym (czułość wielokrotna) Zwijacz z blokadą awaryjną o wyższym progu reakcji (typ 4N) Zwijacz typu określonego w pkt , posiadający jednak szczególne właściwości w odniesieniu do zastosowania w pojazdach kategorii M 2, M 3, N 1, N 2 i N 3 ( 1 ) Urządzenie regulacji wysokości pasa Urządzenie pozwalające na regulowanie położenia górnej pętli pasa (bezpośrednio połączone z pojazdem lub ze sztywną konstrukcją siedzenia) w pionie w zależności od indywidualnych potrzeb użytkownika i położenia siedzenia. Takie urządzenie można uznać za część pasa lub część kotwiczenia pasa Elastyczne urządzenie regulacji wysokości barku Urządzenie regulujące dopasowanie do wysokości barku danego użytkownika, w którym część dopasowująca nie jest bezpośrednio połączona z konstrukcją pojazdu (np. ze słupkiem) ani z konstrukcją siedzenia (np. ze sztywną konstrukcją siedzenia), ale w którym dopasowanie części barkowej: a) odbywa się poprzez przesuwanie po elastycznej konstrukcji; oraz b) nie zakłóca prowadzenia pasa biodrowego Kotwiczenia pasa Części konstrukcji pojazdu, konstrukcji siedzenia lub innych części pojazdu, do których mocowane są zespoły pasów bezpieczeństwa Typ pojazdu w odniesieniu do pasów bezpieczeństwa i urządzeń przytrzymujących Kategoria pojazdów silnikowych nieróżniących się między sobą pod takimi zasadniczymi względami, jak wymiary, kształt i materiały części konstrukcji pojazdu, konstrukcji siedzenia ani innych części pojazdu, do których mocowane są pasy bezpieczeństwa i urządzenia przytrzymujące Urządzenie przytrzymujące Urządzenie przeznaczone do określonego typu pojazdu lub typu określonego przez producenta pojazdów, zatwierdzone przez placówkę techniczną, składające się z siedzenia i pasa przymocowanych odpowiednio do pojazdu i zawierające dodatkowo wszystkie elementy mające na celu zmniejszenie ryzyka odniesienia obrażeń w razie gwałtownego zmniejszenia prędkości pojazdu poprzez ograniczenie możliwości przemieszczania się ciała użytkownika Siedzenie Konstrukcja zespolona lub nie z konstrukcją pojazdu, wraz z jej tapicerką, zapewniająca miejsce siedzące dla jednej osoby dorosłej. Termin ten obejmuje zarówno siedzenie pojedyncze, jak i część siedzenia kanapowego zapewniającą miejsce siedzące dla jednej osoby Przednie siedzenie pasażera oznacza dowolne siedzenie, którego najbardziej wysunięty do przodu punkt»h«przecinany jest przez pionową płaszczyznę poprzeczną biegnącą przez punkt R kierowcy lub znajduje się przed tą płaszczyzną. ( 1 ) Jak określono w ujednoliconej rezolucji w sprawie budowy pojazdów (R.E.3) (ECE/TRANS/WP.29/78/Rev.3, pkt 2) org/trans/main/wp29/wp29wgs/wp29gen/wp29resolutions.html.

6 L 109/ Siedzenie skierowane przodem do kierunku jazdy oznacza siedzenie, które może być używane, kiedy pojazd znajduje się w ruchu i które jest skierowane w stronę przedniej części pojazdu w taki sposób, że pionowa płaszczyzna symetrii siedzenia tworzy kąt mniejszy niż + 10 lub 10 z pionową płaszczyzną symetrii pojazdu Siedzenie skierowane tyłem do kierunku jazdy oznacza siedzenie, które może być używane, kiedy pojazd znajduje się w ruchu i które jest skierowane w stronę tylnej części pojazdu w taki sposób, że pionowa płaszczyzna symetrii siedzenia tworzy kąt mniejszy niż + 10 lub 10 z pionową płaszczyzną symetrii pojazdu Siedzenie skierowane bokiem do kierunku jazdy oznacza siedzenie, które może być używane, kiedy pojazd znajduje się w ruchu i które jest skierowane w stronę boku pojazdu w taki sposób, że pionowa płaszczyzna symetrii siedzenia tworzy kąt 90 (±10 ) z pionową płaszczyzną symetrii pojazdu Zespół siedzeń Siedzenie typu kanapowego lub siedzenia oddzielne, ale montowane obok siebie (tzn. zamocowane w taki sposób, że przednie kotwiczenia siedzeń znajdują się w jednej linii z kotwiczeniami przednimi lub tylnymi drugiego siedzenia lub między jego kotwiczeniami) i zapewniające miejsca siedzące dla co najmniej jednej osoby dorosłej Siedzenie kanapowe Kompletna konstrukcja, wraz z tapicerką, zapewniająca miejsca siedzące dla co najmniej dwóch osób dorosłych Układ regulacji siedzenia Całość urządzenia pozwalającego na ustawienie siedzenia lub jego części w położeniu dostosowanym do budowy osoby zajmującej siedzenie; urządzenie takie może w szczególności umożliwiać: przesuw wzdłużny; przesuw pionowy; przemieszczanie kątowe Kotwiczenie siedzenia Układ mocowania zespołu siedzenia do konstrukcji pojazdu, w tym odnośne części konstrukcji pojazdu Typ siedzenia Kategoria siedzeń nieróżniących się między sobą pod takimi zasadniczymi względami, jak: kształt, wymiary oraz materiały konstrukcji siedzenia; typ i wymiary układów regulacji i blokady; typ i wymiary kotwiczeń pasów do siedzenia, kotwiczeń siedzenia i odnośnych części konstrukcji pojazdu Układ przesuwu siedzenia Urządzenie pozwalające na przesuwanie kątowe lub wzdłużne siedzenia lub jego części, bez stałej pozycji pośredniej (ułatwiające wsiadanie pasażerom) Układ blokady siedzenia Urządzenie zapewniające utrzymanie w dowolnej pozycji użytkowej siedzenia i jego części.

7 L 109/ Przycisk zwalniający z obudową Przycisk zwalniający uniemożliwiający zwolnienie zamka przy użyciu kuli o średnicy 40 mm Przycisk zwalniający bez obudowy Przycisk zwalniający umożliwiający zwolnienie zamka przy użyciu kuli o średnicy 40 mm Urządzenie zmniejszające naciąg Urządzenie wbudowane w zwijacz, automatycznie zmniejszające naciąg taśmy po zapięciu pasa bezpieczeństwa. Po rozpięciu pasa urządzenie takie wyłącza się automatycznie ISOFIX to system montażu urządzeń przytrzymujących dla dzieci w pojazdach, obejmujący dwa sztywne kotwiczenia w pojeździe, dwa odpowiadające im sztywne elementy mocujące w urządzeniu przytrzymującym dla dzieci oraz zabezpieczenie ograniczające rotację wzdłużną urządzenia przytrzymującego dla dzieci Urządzenie przytrzymujące ISOFIX dla dzieci oznacza urządzenie przytrzymujące dla dzieci spełniające wymogi regulaminu nr 44 lub regulaminu nr 129, które musi być przymocowane do układu kotwiczeń ISOFIX, spełniającego wymogi regulaminu nr 14 lub regulaminu nr Pozycja ISOFIX oznacza system, który umożliwia instalację: a) uniwersalnego skierowanego przodem do kierunku jazdy urządzenia przytrzymującego ISOFIX dla dzieci, zdefiniowanego w regulaminie nr 44; b) lub półuniwersalnego skierowanego przodem do kierunku jazdy urządzenia przytrzymującego ISOFIX dla dzieci, zdefiniowanego w regulaminie nr 44; c) lub półuniwersalnego skierowanego tyłem do kierunku jazdy urządzenia przytrzymującego ISOFIX dla dzieci, zdefiniowanego w regulaminie nr 44; d) lub półuniwersalnego skierowanego bokiem do kierunku jazdy urządzenia przytrzymującego ISOFIX dla dzieci, zdefiniowanego w regulaminie nr 44; e) lub dostosowanego do pojazdu urządzenia przytrzymującego ISOFIX dla dzieci, zdefiniowanego w regulaminie nr 44; f) lub urządzenia przytrzymującego i-size dla dzieci, zdefiniowanego w regulaminie nr 129; g) lub dostosowanego do pojazdu urządzenia przytrzymującego ISOFIX dla dzieci, zdefiniowanego w regulaminie nr Układ kotwiczeń ISOFIX oznacza układ złożony z dwóch dolnych kotwiczeń ISOFIX, spełniający wymogi regulaminu nr 14 lub regulaminu nr 145 i przeznaczony do mocowania urządzenia przytrzymującego ISOFIX dla dzieci wraz z zabezpieczeniem przeciwobrotowym Dolne kotwiczenie ISOFIX oznacza jeden sztywny okrągły pręt poziomy o średnicy 6 mm, wystający z konstrukcji pojazdu lub siedzenia, umożliwiający umieszczenie i montaż urządzenia przytrzymującego ISOFIX dla dzieci wyposażonego w elementy mocujące ISOFIX Zabezpieczenie przeciwobrotowe : a) Zabezpieczenie przeciwobrotowe uniwersalnego urządzenia przytrzymującego ISOFIX dla dzieci składa się z górnego paska mocującego ISOFIX. b) Zabezpieczenie przeciwobrotowe półuniwersalnego urządzenia przytrzymującego ISOFIX dla dzieci składa się z górnego paska mocującego, deski rozdzielczej pojazdu lub wspornika mającego za zadanie ograniczać obrót urządzenia podczas zderzenia czołowego. c) Zabezpieczenie przeciwobrotowe urządzenia przytrzymującego i-size dla dzieci składa się z górnego paska mocującego albo wspornika mającego za zadanie ograniczać obrót urządzenia podczas zderzenia czołowego. d) W przypadku uniwersalnych i półuniwersalnych urządzeń przytrzymujących ISOFIX i i-size dla dzieci samo siedzenie pojazdu nie stanowi zabezpieczenia przeciwobrotowego.

8 L 109/ Kotwiczenie górnego paska mocującego ISOFIX oznacza element spełniający wymogi regulaminu nr 14 lub regulaminu nr 145, przykładowo pręt, znajdujący się w określonej strefie, mający na celu umożliwienie podłączenia łącznika górnego paska mocującego ISOFIX oraz przeniesienie działających na niego sił na konstrukcję pojazdu Prowadnica ma ułatwić montaż urządzenia przytrzymującego ISOFIX dla dzieci poprzez fizyczne ustawienie elementów mocujących ISOFIX na urządzeniu przytrzymującym ISOFIX dla dzieci w pozycjach odpowiadających dolnym kotwiczeniom ISOFIX Informacja ISOFIX oznacza informację przeznaczoną dla osób zamierzających zamontować urządzenie przytrzymujące ISOFIX dla dzieci, wskazującą pozycję ISOFIX w pojeździe oraz pozycje każdego odnośnego układu kotwiczeń ISOFIX Przyrząd imitujący urządzenie przytrzymujące dla dzieci (przyrząd imitujący, CRF) oznacza przyrząd będący jednym z przyrządów ISOFIX zdefiniowanych w pkt 4 załącznika 17 dodatek 2 do niniejszego regulaminu, w szczególności przyrząd, którego rozmiary odpowiadają rozmiarom przedstawionym na rys. 1 8 wspomnianego powyżej pkt 4. W niniejszym regulaminie przyrządy imitujące urządzenie przytrzymujące dla dzieci (przyrządy imitujące) używane są w celu sprawdzenia, które klasy obrysów urządzeń przytrzymujących dla dzieci ISOFIX, wspomniane w regulaminie nr 44 lub w regulaminie nr 129, mogą być umieszczane w pozycjach ISOFIX pojazdu. Jeden z przyrządów imitujących, tak zwany ISO/F2, przedstawiony na rys. 2 wspomnianego powyżej pkt 4, używany jest w regulaminie nr 14 lub w regulaminie nr 145 do sprawdzania położenia oraz dostępu do dowolnego układu kotwiczeń ISOFIX. lub przyrząd odpowiadający jednemu z dwóch przyrządów imitujących siedzenie podwyższające zdefiniowanych w załączniku 17 dodatek 5 do niniejszego regulaminu, w szczególności przyrząd, którego rozmiary podano na rys. 2 i 3 w załączniku 17 dodatek 5. W niniejszym regulaminie przyrządy te używane są w celu sprawdzenia, które obrysy siedzeń podwyższających, wspomniane w regulaminie nr 129, mogą być ewentualnie umieszczane na miejscach siedzących w pojeździe Przestrzeń podlegająca ocenie przy instalacji wspornika i-size oznacza przestrzeń, która zapewnia wymiarową i geometryczną zgodność między wspornikiem urządzenia przytrzymującego i-size dla dzieci a miejscem siedzącym i-size w pojeździe Miejsce siedzące i-size oznacza miejsce siedzące, jeżeli zostało ono określone przez producenta pojazdu, skonstruowane tak, że może mieścić urządzenia przytrzymujące dla dzieci i-size, zgodnie z definicją w regulaminie nr 129, i spełniające wymagania określone w niniejszym regulaminie Urządzenie przypominające o zapięciu pasów oznacza układ, który ma ostrzegać kierowcę, jeżeli jedna z osób znajdujących się w pojeździe nie zapięła pasa bezpieczeństwa. Składa się z urządzenia wykrywającego niezapięty pas bezpieczeństwa oraz dwóch poziomów sygnału ostrzegawczego dla kierowcy: ostrzeżenia pierwszego i drugiego stopnia Wzrokowy sygnał ostrzegawczy oznacza ostrzeżenie za pomocą sygnału wzrokowego (świetlnego, migającego lub pokazania symbolu lub komunikatu) Dźwiękowy sygnał ostrzegawczy oznacza ostrzeżenie za pomocą sygnału Ostrzeżenie pierwszego stopnia oznacza wzrokowy sygnał ostrzegawczy uruchamiany przy włączeniu zapłonu lub głównego wyłącznika pojazdu, jeżeli nie jest zapięty jeden z pasów bezpieczeństwa osób znajdujących się w pojeździe. Opcjonalnie można dodać dźwiękowy sygnał ostrzegawczy Ostrzeżenie drugiego stopnia oznacza wzrokowy i dźwiękowy sygnał ostrzegawczy uruchamiany, gdy pojazd jest użytkowany zgodnie z pkt i pas bezpieczeństwa jednej z osób znajdujących się w pierwszym rzędzie jest niezapięty oraz pas bezpieczeństwa jednej z osób znajdujących się w tylnym rzędzie jest niezapięty lub jest odpinany Pas bezpieczeństwa jest niezapięty oznacza, że, według uznania producenta, albo zamek pasa dowolnej osoby znajdującej się w pojeździe jest niezapięty, albo długość wyciągniętej taśmy pasa jest krótsza niż długość taśmy potrzebna do zapięcia zamka na wolnym siedzeniu położonym najdalej z tyłu Normalna praca pojazdu oznacza, że pojazd porusza się do przodu z prędkością powyżej 10 km/h.

9 L 109/9 3. WYSTĄPIENIE O HOMOLOGACJĘ 3.1. Typ pojazdu O udzielenie homologacji typu pojazdu w zakresie montażu pasów bezpieczeństwa i urządzeń przytrzymujących występuje producent pojazdu lub jego należycie upoważniony przedstawiciel Do wniosku należy dołączyć trzy egzemplarze każdego z niżej wymienionych dokumentów oraz następujące dane: rysunki, w odpowiedniej skali, przedstawiające ogólną konstrukcję pojazdu i umiejscowienie pasów bezpieczeństwa oraz szczegółowe rysunki pasów bezpieczeństwa i punktów, do których są zamocowane; specyfikację zastosowanych materiałów, które mogą mieć wpływ na wytrzymałość pasów bezpieczeństwa; opis techniczny pasów bezpieczeństwa; w przypadku pasów bezpieczeństwa zamocowanych do konstrukcji siedzenia: szczegółowy opis typu pojazdu w odniesieniu do konstrukcji siedzeń, ich kotwiczeń oraz układów regulacji i blokady; rysunki, w odpowiedniej skali i wystarczająco szczegółowe, siedzeń, ich kotwiczeń oraz układów regulacji i blokady Według uznania producenta placówce technicznej należy przedstawić pojazd reprezentatywny dla typu pojazdu, który ma być homologowany, lub części pojazdu uważane przez placówkę techniczną przeprowadzającą badania homologacyjne za istotne dla badań pasów bezpieczeństwa Typ pasa bezpieczeństwa Wniosek o udzielenie homologacji typu pasa bezpieczeństwa składa posiadacz znaku towarowego lub jego należycie upoważniony przedstawiciel. W przypadku urządzeń przytrzymujących wniosek o udzielenie homologacji typu urządzenia przytrzymującego składa posiadacz znaku towarowego, jego przedstawiciel lub producent lub przedstawiciel producenta pojazdu, w którym ma być zamontowane urządzenie Do wniosku należy dołączyć: Opis techniczny typu pasa, przedstawiający informacje o taśmach i częściach sztywnych wchodzących w skład pasa, wraz z dołączonymi rysunkami części składających się na pas; rysunki muszą pokazywać miejsce przeznaczone dla numeru homologacji oraz symboli dodatkowych w odniesieniu do okręgu znaku homologacji. Opis musi zawierać informację o kolorze modelu przedłożonego do homologacji i wskazywać typy pojazdu, do których dany typ pasa jest przeznaczony. W przypadku zwijaczy należy podać instrukcję montażu czujnika; w przypadku urządzeń lub układów napinacza pasa pełny opis techniczny budowy i działania włącznie z ewentualnym czujnikiem, określający metodę uruchomienia oraz wszelkie metody zabezpieczające przed niezamierzonym uruchomieniem. W przypadku urządzenia przytrzymującego opis musi obejmować: rysunki konstrukcji pojazdu, konstrukcji siedzenia, układu regulacji i elementów mocujących, w odpowiedniej skali, przedstawiające w sposób wystarczająco szczegółowy umiejscowienie kotwiczeń siedzeń i kotwiczeń pasów oraz wzmocnień wraz ze specyfikacją zastosowanych materiałów, które mogą mieć wpływ na wytrzymałość kotwiczeń siedzeń i kotwiczeń pasów, oraz opis techniczny kotwiczeń siedzeń i kotwiczeń pasów. Jeżeli pas ma być mocowany do konstrukcji pojazdu przez urządzenie regulacji wysokości pasa, opis techniczny powinien wskazywać, czy urządzenie takie jest uważane za część pasa czy nie; Sześć próbek typu pasa, w tym jedna do celów odniesienia; Dziesięć metrów każdego typu taśmy stosowanego w danym typie pasa Placówka techniczna prowadząca badania homologacyjne ma prawo zażądać dodatkowych próbek.

10 L 109/ W przypadku urządzeń przytrzymujących placówce technicznej przeprowadzającej badania homologacyjne przedkłada się dwie próbki, które mogą obejmować dwie próbki pasów wymagane zgodnie z pkt i powyżej, według uznania producenta, lub jeden pojazd reprezentatywny dla typu pojazdu, który ma być homologowany, bądź część lub części pojazdu uznane przez placówkę techniczną przeprowadzającą badania homologacyjne za istotne dla badań urządzenia przytrzymującego. 4. OZNAKOWANIA Próbki typu pasa bezpieczeństwa lub urządzenia przytrzymującego, przedłożone do homologacji zgodnie z przepisami pkt , i powyżej, powinny być w sposób wyraźny i trwały oznakowane nazwą, inicjałami, nazwą handlową lub znakiem towarowym producenta. 5. HOMOLOGACJA 5.1. Do świadectwa homologacji typu załącza się świadectwo zgodne ze wzorami przedstawionymi w pkt lub poniżej: załącznik 1A dla wniosków, o których mowa w pkt 3.1; załącznik 1B dla wniosków, o których mowa w pkt 3.2; 5.2. Typ pojazdu Homologacji typu pojazdu udziela się, jeżeli typ pojazdu zgłoszony do homologacji na podstawie niniejszego regulaminu spełnia wymogi pkt 8 poniżej oraz załączników 15 i 16 do niniejszego regulaminu Każdemu homologowanemu typowi należy nadać numer homologacji. Dwie pierwsze jego cyfry (obecnie 07, co odpowiada serii poprawek 07) oznaczają serię poprawek obejmujących ostatnie główne zmiany dostosowujące regulamin do postępu technicznego przed datą udzielenia homologacji. Ta sama Umawiająca się Strona nie może nadać tego samego numeru innemu typowi pojazdu zgodnemu z definicją w pkt 2.16 powyżej Zawiadomienie o udzieleniu, rozszerzeniu lub odmowie udzielenia homologacji bądź ostatecznym zaniechaniu produkcji typu pojazdu na podstawie niniejszego regulaminu należy przesłać Stronom Porozumienia z 1958 r. stosującym niniejszy regulamin na formularzu zgodnym ze wzorem w załączniku 1A do niniejszego regulaminu Na każdym pojeździe zgodnym z typem pojazdu homologowanym zgodnie z niniejszym regulaminem umieszcza się w widocznym i łatwo dostępnym miejscu określonym w formularzu homologacji międzynarodowy znak homologacji zawierający: okrąg otaczający literę E, po której następuje numer wskazujący państwo, które udzieliło homologacji ( 1 ); numer niniejszego regulaminu, po którym następuje litera R, łącznik i numer homologacji, na prawo od okręgu określonego w pkt powyżej Jeżeli pojazd jest zgodny z typem pojazdu homologowanym zgodnie z jednym lub większą liczbą regulaminów załączonych do Porozumienia w państwie, które udzieliło homologacji na podstawie niniejszego regulaminu, symbol podany w pkt nie musi być powtarzany; w takim przypadku dodatkowe numery i symbole wszystkich regulaminów, zgodnie z którymi udzielono homologacji w państwa, w którym udzielono homologacji na podstawie niniejszego regulaminu, należy umieścić w kolumnach z prawej strony symbolu podanego w pkt powyżej Znak homologacji musi być czytelny i nieusuwalny Znak homologacji umieszcza się na tabliczce znamionowej pojazdu zamontowanej przez producenta lub w jej pobliżu. ( 1 ) Numery wyróżniające Umawiających się Stron Porozumienia z 1958 r. podano w załączniku 3 do ujednoliconej rezolucji w sprawie budowy pojazdów (R.E.3), dokument ECE/TRANS/WP.29/78/Rev.3, załącznik 3 org/trans/main/wp29/wp29wgs/wp29gen/wp29resolutions.html.

11 L 109/ Typ pasa bezpieczeństwa Homologacji udziela się, jeżeli próbki pasa bezpieczeństwa danego typu przedłożone zgodnie z przepisami pkt 3.2 powyżej spełniają wymogi pkt 4, 5.3 i 6 niniejszego regulaminu Każdemu homologowanemu typowi należy nadać numer homologacji. Dwie pierwsze jego cyfry (obecnie 06, co odpowiada serii poprawek 06) muszą wskazywać serię poprawek uwzględniających najnowsze w chwili udzielania homologacji istotne zmiany w regulaminie dostosowujące go do postępu technicznego. Ta sama Umawiająca się Strona nie może nadać tego samego numeru innemu typowi pasa lub urządzenia przytrzymującego Zawiadomienie o udzieleniu, rozszerzeniu lub odmowie udzielenia homologacji typu pasa bezpieczeństwa lub urządzenia przytrzymującego zgodnie z niniejszym regulaminem należy przesłać Umawiającym się Stronom Porozumienia z 1958 r. stosującym niniejszy regulamin na formularzu zgodnym ze wzorem w załączniku 1B do niniejszego regulaminu Oprócz znaków określonych w pkt 4 powyżej na każdym pasie odpowiadającym typowi homologowanemu zgodnie z niniejszym regulaminem należy w odpowiednim miejscu umieścić następujące znaki: międzynarodowy znak homologacji zawierający: okrąg otaczający literę E, po której następuje numer wskazujący państwo, które udzieliło homologacji ( 1 ); numer homologacji; następujące dodatkowe symbole: literę A w przypadku pasa trzypunktowego, literę B w przypadku pasa biodrowego i literę S w przypadku pasów typu specjalnego; symbole, o których mowa w pkt powyżej, muszą być uzupełnione następującymi dodatkowymi oznakowaniami: literą e w przypadku pasa wyposażonego w pochłaniacz energii; literą r w przypadku pasa bezpieczeństwa wyposażonego w zwijacz, po której następuje symbol zastosowanego typu zwijacza (1, 2, 3, 4 lub 4N) zgodnie z pkt 2.14 niniejszego regulaminu, oraz literą m, jeżeli zastosowany zwijacz jest zwijaczem z blokadą awaryjną o czułości wielokrotnej; literą p w przypadku pasa bezpieczeństwa wyposażonego w napinacz pasa; literą t w przypadku pasa bezpieczeństwa wyposażonego w zwijacz z wbudowanym urządzeniem zmniejszającym naciąg; na pasach wyposażonych w zwijacz typu 4N umieszcza się również symbol składający się z prostokąta z przekreślonym pojazdem kategorii M 1, wskazujący, że zastosowanie tego typu zwijaczy jest zabronione w pojazdach wspomnianej kategorii Jeżeli pas bezpieczeństwa uzyskał homologację zgodnie z przepisami pkt i niniejszego regulaminu, oznacza się go słowem AIRBAG w prostokącie Jeśli pas bezpieczeństwa jest częścią urządzenia przytrzymującego, symbol, o którym mowa w pkt powyżej, poprzedzony jest literą Z Przykładowe układy znaków homologacji przedstawiono w pkt 2 załącznika 2 do niniejszego regulaminu Informacje określone w pkt powyżej muszą być łatwe do odczytania i nieusuwalne, przy czym mogą one być umieszczone w sposób trwały za pomocą etykiety lub oznakowania bezpośredniego. Taka etykieta lub oznakowanie muszą być odporne na zużycie Etykiety, o których mowa w pkt powyżej, mogą być wydawane przez organ, który udzielił homologacji, lub przez producenta, z zastrzeżeniem uzyskania zezwolenia od takiego organu. ( 1 ) Zob. przypis do pkt niniejszego regulaminu.

12 L 109/ SPECYFIKACJE 6.1. Specyfikacje ogólne Każda próbka przedłożona zgodnie z pkt , i powyżej musi być zgodna ze specyfikacjami określonymi w pkt 6 niniejszego regulaminu Pasy lub urządzenia przytrzymujące muszą być zaprojektowane i wykonane w taki sposób, aby po prawidłowym zamontowaniu i przy prawidłowym użytkowaniu przez osobę zajmującą siedzenie zapewniały dobre funkcjonowanie i zmniejszenie ryzyka odniesienia obrażeń w razie wypadku Taśmy pasa bezpieczeństwa nie mogą mieć możliwości przybierania niebezpiecznej konfiguracji Zastosowanie materiałów o właściwościach poliamidu 6 pod względem zatrzymywania wody jest zakazane we wszystkich częściach mechanicznych, na których działanie zjawisko to mogłoby mieć niekorzystny wpływ Części sztywne Zasady ogólne Części sztywne pasa bezpieczeństwa, takie jak zamki, urządzenia regulacji, elementy mocujące i podobne, nie mogą mieć żadnych ostrych krawędzi mogących spowodować zużycie lub zerwanie taśmy w wyniku przetarcia Wszystkie części zespołu pasa mogące ulec korozji muszą być zabezpieczone przed korozją. Po przeprowadzeniu badania korozyjnego określonego w pkt 7.2 poniżej w badaniu okiem nieuzbrojonym przez wykwalifikowanego obserwatora nie mogą być widoczne żadne zmiany mogące wpłynąć niekorzystnie na właściwe funkcjonowanie urządzenia ani żadne znaczące obszary korozji Części sztywne przeznaczone do pochłaniania energii lub przyjmowania bądź przenoszenia obciążenia nie mogą być kruche Elementy sztywne i wykonane z tworzywa sztucznego części pasa bezpieczeństwa muszą być tak umiejscowione i zamontowane, aby podczas zwykłego użytkowania pojazdu silnikowego nie mogły się zakleszczyć pod przesuwającym się siedzeniem lub w drzwiach pojazdu. Jeżeli takie elementy lub części nie spełniają powyższych wymagań, są one poddawane badaniu wpływu niskich temperatur, określonemu w pkt poniżej. Jeżeli po badaniu wykonana z tworzywa sztucznego obudowa lub uchwyt elementu sztywnego wykazują widoczne pęknięcia, to taką część z tworzywa sztucznego usuwa się oraz sprawdza, czy reszta zespołu w dalszym ciągu zapewnia ten sam poziom bezpieczeństwa. Jeżeli reszta zespołu nadal zapewnia bezpieczeństwo lub jeżeli nie ma widocznych pęknięć, to ponownie sprawdza się, czy spełnia on wymogi badawcze określone w pkt 6.2.2, i 6.4 poniżej Zamek Zamek musi być tak zaprojektowany, aby wykluczyć możliwość nieprawidłowego używania. Oznacza to między innymi, że zamek nie może pozostawać w stanie częściowego zamknięcia. Procedura otwierania zamka musi być oczywista. Części zamka mogące mieć styczność z ciałem użytkownika muszą mieć co najmniej 20 cm 2 przekroju i co najmniej 46 mm szerokości mierzonej w płaszczyźnie znajdującej się nie dalej niż 2,5 mm od powierzchni styku. W przypadku zamka podwójnego szelkowego pasa piersiowego ten ostatni wymóg uważa się za spełniony, jeżeli powierzchnia styku zamka z ciałem użytkownika wynosi cm Zamek musi pozostawać zamknięty bez względu na pozycję pojazdu, nawet jeżeli pas nie jest naciągnięty. Nie może być możliwości zwolnienia zamka przez nieuwagę, przypadkowo lub przy użyciu siły mniejszej niż 1 dan. Zamek musi być łatwy w obsłudze i chwytaniu; gdy pas nie jest naciągnięty lub gdy naciąg jest mniejszy niż określony w pkt poniżej, użytkownik może zwolnić zamek jednym prostym ruchem ręki w jednym kierunku; ponadto, w przypadku zespołów pasa dla siedzeń przednich zewnętrznych, z wyjątkiem podwójnych szelkowych pasów piersiowych, użytkownik może również zamknąć zamek jednym prostym ruchem ręki w jednym kierunku. Zamek zwalnia się przez naciśnięcie przycisku lub

13 L 109/13 podobnego urządzenia. Powierzchnia, na jaką wywierany jest nacisk, musi mieć następujące wymiary, gdy przycisk znajduje się w rzeczywistej pozycji zwolnionej w rzucie na płaszczyznę prostopadłą do początkowego kierunku ruchu przycisku: w przypadku urządzeń obudowanych powierzchnia minimalna 4,5 cm 2, a szerokość minimalna 15 mm; w przypadku urządzeń nieobudowanych powierzchnia minimalna 2,5 cm 2, a szerokość minimalna 10 mm. Powierzchnia przycisku zwalniania zamka musi być czerwona. Żadna inna cześć zamka nie może być tego koloru. Gdy siedzenie jest zajęte, dozwolona jest czerwona kontrolka ostrzegawcza na zamku, jeżeli wyłącza się ona po zapięciu pasa. Podświetlenie zamka w kolorze innym niż czerwony nie musi wyłączać się po zapięciu pasa. Nie można podświetlać zamka w sposób, który miałby wpływ na postrzeganie czerwonego koloru przycisku zwalniania zamka lub czerwonej kontrolki ostrzegawczej Zamek poddawany badaniu zgodnie z pkt poniżej musi działać normalnie Zamek musi wytrzymywać wielokrotne używanie, a przed badaniem dynamicznym określonym w pkt 7.7 poniżej musi przejść cykli otwierania i zamykania w normalnych warunkach użytkowania. W przypadku zamków podwójnych szelkowych pasów piersiowych badanie to może być przeprowadzone bez wprowadzania wszystkich trzpieni Siła niezbędna do otwarcia zamka podczas badania określonego w pkt 7.8 poniżej nie może przekraczać 6 dan Zamek poddaje się badaniu wytrzymałości zgodnie z pkt oraz, w razie potrzeby, pkt poniżej. Zamek nie może pęknąć, ulec istotnemu odkształceniu ani rozłączyć się pod wpływem naciągu spowodowanego wskazanym obciążeniem W przypadku zamków zawierających element wspólny dla dwóch zespołów badania wytrzymałości i zwalniania określone w pkt 7.7 i 7.8 poniżej przeprowadza się tak, aby część zamka jednego zespołu współpracowała z odpowiadającą jej częścią zamka drugiego zespołu, jeżeli zamek może być tak używany Urządzenie regulacji pasa Po założeniu przez użytkownika pas bezpieczeństwa musi się automatycznie do niego dostosować lub musi być zbudowany w taki sposób, aby układ ręcznej regulacji był łatwo dostępny dla zajmującego siedzenie użytkownika oraz wygodny i prosty w obsłudze. Układ taki musi umożliwiać skrócenie pasa jedną ręką, aby dostosować go do budowy użytkownika i pozycji siedzenia w pojeździe Badaniu zgodnie z wymogami pkt 7.3 poniżej poddaje się dwie próbki każdego urządzenia regulacji pasa. Przesunięcie taśmy nie może przekraczać 25 mm dla każdej próbki urządzenia regulacji, a suma przesunięć dla wszystkich urządzeń regulacji nie może przekraczać 40 mm Wszystkie urządzenia regulacji poddaje się badaniu wytrzymałości zgodnie z pkt poniżej. Nie mogą one pęknąć, ulec istotnemu odkształceniu ani rozłączyć się pod wpływem naciągu spowodowanego wskazanym obciążeniem Jeżeli badanie przeprowadza się zgodnie z pkt poniżej, siła niezbędna do obsługi ręcznego urządzenia regulacji nie może przekraczać 5 dan Elementy mocujące i urządzenia regulacji wysokości pasa Elementy mocujące poddaje się badaniu wytrzymałości zgodnie z pkt i poniżej. Urządzenia regulacji wysokości pasa poddaje się badaniu wytrzymałości zgodnie z pkt niniejszego regulaminu, o ile nie zostały poddane badaniu w pojeździe na podstawie regulaminu nr 14 (w wersji obejmującej ostatnie zmiany) w odniesieniu do kotwiczeń pasów bezpieczeństwa. Części takie nie mogą pęknąć ani odłączyć się pod wpływem naciągu spowodowanego wskazanym obciążeniem Zwijacze Zwijacze poddawane są badaniom i muszą spełniać wymogi określone poniżej, w tym w odniesieniu do badań wytrzymałości określonych w pkt i poniżej. (Wymogi te nie obejmują zwijaczy bez blokady).

14 L 109/ Zwijacze odblokowywane ręcznie Taśma zespołu pasa bezpieczeństwa zawierającego zwijacz odblokowywany ręcznie nie może przesuwać się o więcej niż 25 mm między pozycjami zablokowania zwijacza Jeżeli na taśmę zespołu pasa bezpieczeństwa w normalnym kierunku ciągnięcia działa naciąg o sile nie mniejszej niż 1,4 dan i nie większej niż 2,2 dan, taśma musi się rozwijać ze zwijacza odblokowywanego ręcznie na długość równą długości maksymalnej ± 6 mm Taśmę rozwija się ze zwijacza, a następnie pozwala się jej zwinąć z powrotem według metody opisanej w pkt 7.6.1, aż do wykonania cykli. Następnie zwijacz poddaje się badaniu korozyjnemu określonemu w pkt 7.2 oraz badaniu odporności na pył określonemu w pkt poniżej. Następnie urządzenie musi pomyślnie przejść kolejną próbę cykli rozwijania i zwijania. Po powyższych badaniach zwijacz musi działać poprawnie i nadal spełniać wymogi pkt i powyżej Zwijacze z blokadą automatyczną Taśma zespołu pasa bezpieczeństwa zawierającego zwijacz z blokadą automatyczną nie może przesuwać się o więcej niż 30 mm między poszczególnymi pozycjami zablokowania zwijacza. Po wykonaniu przez użytkownika ruchu do tyłu pas musi pozostać w swojej pozycji pierwotnej lub powrócić automatycznie do tej pozycji po wykonaniu przez użytkownika ruchów do przodu Jeżeli zwijacz jest częścią pasa biodrowego, to siła zwijania taśmy nie może być mniejsza niż 0,7 dan, przy czym siła ta jest mierzona na wolnym odcinku między manekinem a zwijaczem zgodnie z pkt poniżej. Jeżeli zwijacz jest częścią urządzenia przytrzymującego górną część tułowia, siła zwijania taśmy nie może być mniejsza niż 0,1 dan i nie może przekraczać 0,7 dan przy pomiarze w analogiczny sposób Taśmę rozwija się ze zwijacza, a następnie pozwala się jej zwinąć z powrotem według metody opisanej w pkt 7.6.1, aż do wykonania cykli rozwijania i zwijania. Następnie zwijacz poddaje się badaniu korozyjnemu określonemu w pkt 7.2, a następnie badaniu odporności na pył określonemu w pkt poniżej. Następnie urządzenie musi pomyślnie przejść kolejną próbę cykli rozwijania i zwijania. Po powyższych badaniach zwijacz musi działać poprawnie i nadal spełniać wymogi pkt i powyżej Zwijacze z blokadą awaryjną Zwijacz z blokadą awaryjną, poddawany badaniom zgodnie z pkt poniżej, musi spełniać wymogi określone poniżej. W przypadku czułości pojedynczej, zgodnie z pkt niniejszego regulaminu, stosuje się tylko specyfikacje dotyczące opóźnienia pojazdu Blokada musi nastąpić, gdy opóźnienie osiągnie wartość 0,45 g ( 1 ) w przypadku zwijaczy typu 4 lub 0,85 g w przypadku zwijaczy typu 4N W przypadku zwijaczy typu 4 blokada nie może następować przy wartościach przyspieszenia taśmy mierzonych w kierunku rozwijania taśmy wynoszących mniej niż 0,8 g, a w przypadku zwijaczy typu 4N mniej niż 1,0 g Blokada nie może następować, gdy czujnik jest odchylony w dowolnym kierunku od pozycji montażowej określonej przez producenta o 12 lub mniej W przypadku zwijaczy typu 4 blokada musi następować, gdy czujnik przechylony jest w dowolnym kierunku od pozycji montażowej określonej przez producenta o więcej niż 27, a w przypadku zwijaczy typu 4N 40. ( 1 ) g = 9,81 m/s.

15 L 109/ Jeżeli działanie zwijacza zależy od zewnętrznego impulsu lub źródła zasilania, zwijacz musi być zaprojektowany tak, aby blokował się automatycznie w razie braku lub przerwania takiego impulsu bądź odcięcia źródła zasilania. Wymóg ten nie musi być jednak spełniony w przypadku zwijaczy z czułością wielokrotną, o ile tylko jedna czułość jest zależna od zewnętrznego impulsu lub źródła zasilania, a brak lub przerwanie takiego impulsu lub odcięcie takiego źródła zasilania są sygnalizowane kierowcy za pomocą środków wzrokowych lub dźwiękowych Zwijacz z blokadą awaryjną o czułości wielokrotnej, włącznie z czułością taśmy, poddawany badaniu zgodnie z pkt poniżej, musi spełniać określone wymogi i blokować się, gdy przyspieszenie taśmy mierzone w kierunku rozwijania wynosi co najmniej 3,0 g W przypadku badań, o których mowa w pkt i powyżej, przed zablokowaniem się zwijacza taśma nie może przesunąć się o więcej niż 50 mm, licząc od punktu określonego w pkt W przypadku badania, o którym mowa w pkt powyżej, blokada nie może nastąpić w czasie przesunięcia się taśmy o 50 mm, licząc od punktu określonego w pkt poniżej Jeżeli zwijacz jest częścią pasa biodrowego, to siła zwijania taśmy nie może być mniejsza niż 0,7 dan, przy czym siła ta jest mierzona na wolnym odcinku między manekinem i zwijaczem zgodnie z pkt Jeżeli zwijacz jest częścią urządzenia przytrzymującego górną część tułowia, to siła zwijania taśmy nie może być mniejsza niż 0,1 dan i nie może przekraczać 0,7 dan przy pomiarze w analogiczny sposób, o ile pas nie jest wyposażony w urządzenie zmniejszające naciąg, w którym to przypadku minimalna siła zwijania może zostać zmniejszona do 0,05 dan, jedynie jeżeli urządzenie takie jest włączone. Jeżeli taśma przechodzi przez prowadnicę lub rolkę, to siła zwijania jest mierzona na wolnym odcinku między manekinem a prowadnicą lub rolką. Jeżeli zespół obejmuje ręczny lub automatyczny mechanizm uniemożliwiający całkowite zwinięcie taśmy, to mechanizm taki nie może działać podczas oceny spełnienia tych wymogów. Jeżeli zespół obejmuje urządzenie zmniejszające naciąg, to przy ocenie zgodności z tymi wymogami przed i po badaniach trwałości zgodnie z pkt poniżej siła zwijania taśmy opisana powyżej mierzona jest przy urządzeniu włączonym i przy urządzeniu wyłączonym Taśmę rozwija się ze zwijacza, a następnie pozwala się jej zwinąć z powrotem według metody opisanej w pkt 7.6.1, aż do wykonania cykli rozwijania i zwijania. Następnie zwijacz poddaje się badaniu korozyjnemu określonemu w pkt 7.2, a następnie badaniu odporności na pył określonemu w pkt poniżej. Zwijacz musi pomyślnie przejść kolejne tysięcy cykli (łącznie ). Jeżeli zespół obejmuje urządzenie zmniejszające naciąg, powyższe badania prowadzi się z urządzeniem zmniejszającym naciąg zarówno włączonym, jak i wyłączonym. Po powyższych badaniach zwijacz musi działać poprawnie i nadal spełniać wymogi pkt , i powyżej Po badaniu trwałości zgodnie z pkt oraz bezpośrednio po pomiarze siły zwijania zgodnie z pkt powyżej, zwijacze muszą spełniać oba poniższe wymogi: podczas badania zwijaczy innych niż zwijacze z blokadą automatyczną zgodnie z pkt poniżej, zwijacze muszą eliminować luzy między tułowiem i pasem; oraz kiedy zamek zostaje rozpięty i trzpień zwolniony, zwijacz musi zwijać taśmę w całości Napinacz pasa Po badaniu korozyjnym zgodnie z pkt 7.2 poniżej napinacz pasa (łącznie z czujnikiem zderzeniowym połączonym z urządzeniem za pomocą oryginalnych wtyczek, przez które nie przepływa prąd) musi działać normalnie.

16 L 109/ Należy sprawdzić, czy niezamierzone uruchomienie urządzenia nie pociąga za sobą ryzyka obrażeń dla użytkownika W przypadku pirotechnicznych napinaczy pasów: Po kondycjonowaniu zgodnie z pkt poniżej napinacz pasów nie może być uruchomiony przez temperaturę i musi działać normalnie Podejmuje się środki ostrożności, aby zapobiec zapaleniu znajdujących się w pobliżu materiałów łatwopalnych przez wydalane gorące gazy Taśmy Zasady ogólne Taśmy muszą mieć właściwości takie, aby nacisk wywierany na ciało użytkownika był rozłożony możliwie jak najbardziej równomiernie na całej szerokości i aby nie skręcały się one nawet pod naciągiem. Muszą mieć zdolność pochłaniania i rozpraszania energii. Taśmy muszą mieć obrębioną krawędź, która nie strzępi się w trakcie użytkowania Szerokość taśmy przy obciążeniu 980 dan dan nie może wynosić mniej niż 46 mm. Wymiar ten mierzy się zgodnie z badaniem określonym w pkt poniżej, z zatrzymaniem maszyny przy ww. obciążeniu ( 1 ) Wytrzymałość po kondycjonowaniu w warunkach pokojowych Dla dwóch próbek taśm kondycjonowanych zgodnie z pkt obciążenie zrywające taśmy, określone zgodnie z pkt poniżej, nie może być mniejsze niż dan. Różnica między obciążeniami zrywającymi dwóch próbek nie może przekraczać 10 % większego zmierzonego obciążenia zrywającego Wytrzymałość po kondycjonowaniu w warunkach specjalnych W przypadku dwóch próbek taśmy kondycjonowanych zgodnie z jednym z przepisów pkt (z wyjątkiem pkt ) poniżej obciążenie zrywające taśmy nie może być mniejsze niż 75 % średnich obciążeń określonych w badaniu, o którym mowa w pkt 6.3.2, oraz nie mniejsze niż dan. Placówka techniczna może zrezygnować z jednego lub więcej takich badań, jeżeli skład zastosowanego materiału lub dostępne już informacje czynią takie badania zbędnymi Zespół pasa lub urządzenie przytrzymujące Badanie dynamiczne Zespół pasa lub urządzenie przytrzymujące poddaje się badaniu dynamicznemu zgodnie z pkt 7.7 poniżej Badanie dynamiczne przeprowadza się na dwóch zespołach pasów, które uprzednio nie były poddawane obciążeniom, z wyjątkiem zespołów pasów będących częścią urządzeń przytrzymujących, jeżeli badanie dynamiczne przeprowadza się na urządzeniach przytrzymujących przewidzianych dla jednego zespołu siedzeń, które uprzednio nie były poddane obciążeniom. Zamki zespołów pasów poddawanych badaniom muszą spełniać wymogi pkt powyżej. W przypadku pasów bezpieczeństwa ze zwijaczami zwijacz poddaje się badaniu odporności na pył określonemu w pkt 7.6.3; ponadto, w przypadku pasów bezpieczeństwa lub urządzeń przytrzymujących wyposażonych w napinacze pasów zawierające środki pirotechniczne, urządzenie poddaje się kondycjonowaniu zgodnie z pkt poniżej Pasy poddawane są badaniu korozyjnemu opisanemu w pkt 7.2, po którym zamki zostają dodatkowo 500 razy otwarte i zamknięte w normalnych warunkach użytkowania Pasy bezpieczeństwa ze zwijaczami poddaje się badaniom opisanym w pkt lub badaniom opisanym w pkt powyżej. Jeżeli jednak zwijacz został już poddany badaniu korozyjnemu zgodnie z przepisami pkt powyżej, badanie to nie musi być powtarzane. ( 1 ) Badanie to nie zostało wykonane dla taśm tkanych o splocie skośnym z przędzy poliestrowej o wysokiej wytrzymałości na rozciąganie, ponieważ taśmy te poszerzają się bardziej pod obciążeniem. W takim przypadku szerokość bez obciążenia musi wynosić 46 mm.

17 L 109/ W przypadku pasa przeznaczonego do użycia z urządzeniem regulacji wysokości pasa zgodnie z definicją podaną w pkt powyżej badanie przeprowadza się z urządzeniem w najbardziej niekorzystnych położeniach wybranych przez placówkę techniczną odpowiedzialną za badania. Jednakże: Jeżeli urządzenie regulacji wysokości pasa zawiera się w kotwiczeniu pasa, na co zezwalają postanowienia regulaminu nr 14, placówka techniczna odpowiedzialna za badania może, według własnego uznania, zastosować przepisy pkt poniżej Jeżeli częścią pasa jest elastyczne urządzenie regulacji wysokości barku, poddaje się je badaniu jako urządzenie przytrzymujące i placówka techniczna odpowiedzialna za badania stosuje przepisy pkt 7.7.1, które mają zastosowanie do testowania na części konstrukcji pojazdu, do której zwykle przymocowane jest urządzenie przytrzymujące W przypadku pasa bezpieczeństwa z napinaczem pasa minimalne przesunięcia określone w pkt poniżej mogą być zmniejszone o połowę. Do celów takiego badania napinacz pasów powinien być włączony Pasy bezpieczeństwa z urządzeniem zmniejszającym naciąg poddaje się przed badaniem dynamicznym badaniu trwałości z włączonym urządzeniem zmniejszającym naciąg, zgodnie z pkt Następnie badanie dynamiczne przeprowadza się z włączonym urządzeniem zmniejszającym naciąg Podczas tego badania muszą być spełnione następujące wymagania: Żadna część zespołu pasa lub urządzenia przytrzymującego, która zabezpiecza osobę znajdującą się w pojeździe, nie może się urwać, a zamek ani układy blokady lub przesuwu nie mogą się zwolnić ani odblokować; oraz W przypadku pasów biodrowych przesunięcie manekina do przodu musi wynosić mm na wysokości miednicy. W odniesieniu do innych typów pasów przesunięcie do przodu wynosi między 80 a 200 mm na wysokości miednicy oraz między 100 a 300 mm na wysokości klatki piersiowej. W przypadku podwójnego szelkowego pasa piersiowego minimalne przesunięcia określone powyżej mogą być zmniejszone o połowę. Przesunięcia te odnoszą się do punktów pomiarowych przedstawionych na rys. 6 w załączniku 7 do niniejszego regulaminu W przypadku pasa bezpieczeństwa dla miejsca siedzącego przedniego zewnętrznego chronionego umieszczoną przed nim poduszką powietrzną przesunięcie punktu odniesienia klatki piersiowej może być większe niż przesunięcie określone w pkt powyżej, jeżeli jego prędkość przy tej wartości nie przekracza 24 km/h W przypadku miejsca siedzącego innego niż miejsce siedzące przednie zewnętrzne, które jest chronione od przodu poduszką powietrzną, przesunięcie punktu odniesienia klatki piersiowej może być większe niż przesunięcie określone w pkt , jeżeli jego prędkość przy tej wartości nie przekracza 24 km/h w badaniach przeprowadzonych z użyciem poduszki powietrznej w środowisku odpowiadającym pojazdowi, z zachowaniem współrzędnych punktów instalacji i mocowania poduszki powietrznej w pojeździe W przypadku urządzenia przytrzymującego: Przemieszczenie punktu odniesienia klatki piersiowej może być większe niż określone w pkt powyżej, jeżeli wykaże się przy pomocy obliczeń lub kolejnego badania, że żadna część tułowia lub głowy manekina wykorzystywanego do badania dynamicznego nie może mieć styczności z częściami sztywnymi przedniej części pojazdu, z wyjątkiem: w przypadku kierowcy styczności między klatką piersiową i zespołem kierowniczym, jeżeli ten ostatni spełnia wymogi regulaminu nr 12 i jeżeli do styczności nie dochodzi przy prędkości powyżej 24 km/h. W celu dokonania tej oceny siedzenie uważa się za ustawione w jednej z pozycji określonych w pkt poniżej; w przypadku każdej innej osoby znajdującej się w pojeździe nie zezwala się na styczność głowy lub klatki piersiowej z częścią sztywną pojazdu znajdującą się przed manekinem. Ponadto nie jest dozwolona styczność głowy manekina z jego kolanami. W celu dokonania tej oceny siedzenie manekina poddawanego badaniu i, w stosownych przypadkach, siedzenie przed manekinem uznaje się za ustawione w pozycjach określonych w pkt poniżej. Materiał niesztywny o twardości A w skali Shore'a < 50, z wyjątkiem zastosowanej struktury zespołu poduszki powietrznej zdefiniowanego w pkt 2.8, może zostać usunięty w celu wykazania, że głowa ani klatka piersiowa manekina nie stykają się podczas badania z pokrytymi lub wyściełanymi częściami sztywnymi.

18 L 109/ W pojazdach, w których wykorzystywane są takie urządzenia, po badaniu dynamicznym nadal musi być możliwa obsługa ręczna układów przesuwu i blokady, pozwalających osobom zajmującym wszystkie siedzenia na wychodzenie z pojazdu W drodze odstępstwa, w przypadku urządzeń przytrzymujących przesunięcia mogą być większe od przesunięć określonych w pkt , gdy w stosunku do górnego mocowania zamocowanego do siedzenia zastosowano odstępstwo przewidziane w regulaminie nr 14, pkt Wytrzymałość po kondycjonowaniu przez ścieranie W przypadku obu próbek kondycjonowanych zgodnie z pkt poniżej wytrzymałość na zerwanie oceniana jest zgodnie z pkt i 7.5 poniżej. Musi ona być równa 75 % przeciętnej wytrzymałości na zerwanie ustalonej podczas badań na taśmach niestartych i nie mniejsza niż minimalne obciążenie określone dla badanego elementu. Różnica między wytrzymałością na zerwanie dwóch próbek nie może przekraczać 20 % większej zmierzonej wytrzymałości na zerwanie. W procedurach typu 1 oraz typu 2 badanie wytrzymałości na zerwanie jest przeprowadzane jedynie na próbkach taśmy (pkt 7.4.2). W procedurach typu 3 badanie wytrzymałości na zerwanie jest przeprowadzane na taśmie w połączeniu z odnośnymi częściami metalowymi (pkt 7.5) Części zespołu pasa poddawane procedurze ścierania określono w poniższej tabeli, a typy procedur, które mogą być dla nich odpowiednie, oznaczono literą x. Do każdej procedury używa się nowej próbki. Procedura 1 Procedura 2 Procedura 3 Element mocujący x Prowadnica lub rolka x Pętla zamka x x Urządzenie regulacji x x Części przyszyte do taśmy x Elastyczne urządzenie regulacji wysokości barku x 7. BADANIA 7.1. Użycie próbek przedstawionych do homologacji typu pasa lub urządzenia przytrzymującego (zob. załącznik 13 do niniejszego regulaminu) Potrzebne są dwa pasy lub urządzenia przytrzymujące w celu kontroli zamka, przeprowadzenia badania działania zamka w niskiej temperaturze, w razie potrzeby przeprowadzenia badania działania w niskiej temperaturze opisanego w pkt poniżej, przeprowadzenia badania trwałości zamka, badania korozyjnego pasa, badania działania zwijacza, badania dynamicznego oraz badania otwierania zamka po badaniu dynamicznym. Jedną z tych dwóch próbek wykorzystuje się do kontroli pasa lub urządzenia przytrzymującego Jeden pas lub urządzenie przytrzymujące są wymagane do kontroli zamka oraz przeprowadzenia badań wytrzymałości na zamku, częściach mocujących, urządzeniach regulacji pasa oraz, w razie potrzeby, zwijaczach Dwa pasy lub urządzenia przytrzymujące są wymagane do kontroli zamka, przeprowadzenia badania mikroprzesunięć oraz badania ścierania. Badanie działania urządzenia regulacji pasa przeprowadza się na jednej z takich dwóch próbek Próbka taśmy wykorzystywana jest do badania wytrzymałości taśmy na zerwanie. Części próbki przechowuje się przez cały okres obowiązywania homologacji.

19 L 109/ Badanie korozyjne Kompletny zespół pasa umieszcza się w komorze badawczej, jak określono w załączniku 12 do niniejszego regulaminu. W przypadku zespołu obejmującego zwijacz taśmę rozwija się na całą długość minus 300 ± 3 mm. Nie licząc krótkich przerw, które mogą okazać się niezbędne, na przykład do skontrolowania i uzupełnienia roztworu soli, badanie wystawienia na jego działanie trwa bez przerwy przez okres 50 godzin Po zakończeniu badania wystawienia na działanie roztworu soli zespół należy wymyć delikatnie lub zanurzyć w czystej bieżącej wodzie o temperaturze nieprzekraczającej 38 C w celu usunięcia osadu soli, jaki mógł powstać, po czym suszyć w temperaturze pokojowej przez 24 godziny przed dokonaniem kontroli zgodnie z pkt powyżej Badanie mikroprzesuwu (zob. załącznik 11 do niniejszego regulaminu, rys. 3) Próbki poddawane badaniu mikroprzesuwu przechowuje się przez co najmniej 24 godziny w atmosferze o temperaturze 20 C ± 5 C i wilgotności względnej 65 % ± 5 %. Badanie przeprowadza się w temperaturze C Na stanowisku badawczym sprawdza się, czy odcinek luźny urządzenia regulacji jest skierowany do góry lub do dołu, tak jak w pojeździe Do dolnego końca odcinka taśmy przymocowane zostaje obciążenie o wartości 5 dan. Drugi koniec zostaje wprawiony w ruch posuwisto-zwrotny o amplitudzie całkowitej 300 mm ± 20 mm (zob. rysunek) Jeżeli istnieje drugi koniec wolny służący jako zapas taśmy, to koniec ten nie może w żadnym wypadku być zapięty ani przyczepiony do odcinka pod obciążeniem Należy dopilnować, aby na stanowisku badawczym taśma w pozycji luźnej opadała z urządzenia regulacji po krzywej wklęsłej, jak w pojeździe. Obciążenie o wartości 5 dan przykłada się na stanowisku badawczym pionowo, tak aby uniknąć huśtania się obciążnika i skręcania pasa. Element mocujący przymocowuje się do obciążenia o wartości 5 dan, tak jak w pojeździe Przed rzeczywistym rozpoczęciem badania wykonuje się serię 20 cykli, tak aby zadziałał układ samozaciskowy Wykonuje się cykli z częstotliwością 0,5 cyklu na sekundę, przy czym całkowita amplituda musi wynosić 300 mm ± 20 mm. Obciążenie o wartości 5 dan przykłada się wyłącznie przez okres odpowiadający przesunięciu o 100 mm ± 20 mm na półokres Kondycjonowanie taśm i badanie wytrzymałości na zerwanie (badanie statyczne) Kondycjonowanie taśm do badania wytrzymałości na zerwanie Próbki wycięte z taśmy, o których mowa w pkt powyżej, kondycjonuje się w następujący sposób: Kondycjonowanie pod działaniem temperatury i wilgotności otoczenia Taśmę kondycjonuje się zgodnie z normą ISO 139 (2005) w atmosferze normalnej lub alternatywnej atmosferze normalnej. Jeżeli badania nie wykonuje się bezpośrednio po kondycjonowaniu taśmy, próbkę umieszcza się w pojemniku zamkniętym hermetycznie, aż do chwili rozpoczęcia badania. Obciążenie zrywające należy określić w ciągu 5 minut od chwili wyjęcia próbki ze środowiska, w którym była kondycjonowana, lub z pojemnika Kondycjonowanie pod działaniem światła Zastosowanie mają przepisy zalecenia ISO 105-B02 (1994/Amd2:2000). Taśmę wystawia się na działanie światła przez okres niezbędny do uzyskania na wzorcu niebieskim nr 4 kontrastu równego poziomowi 7 na skali szarości Po wystawieniu na działanie światła taśmę kondycjonuje się zgodnie z pkt Jeżeli badanie nie jest przeprowadzane bezpośrednio po kondycjonowaniu taśmy, próbkę umieszcza się w pojemniku zamkniętym hermetycznie, aż do chwili rozpoczęcia badania. Obciążenie zrywające należy określić w ciągu pięciu minut od chwili wyjęcia próbki ze środowiska, w którym była kondycjonowana, lub z instalacji do kondycjonowania.

20 L 109/ Kondycjonowanie w niskiej temperaturze Taśmę kondycjonuje się zgodnie z pkt powyżej Taśma umieszczana jest następnie na półtorej godziny w komorze niskich temperatur o temperaturze powietrza 30 C ± 5 C. Następnie zostaje złożona i złożenie obciąża się masą 2 kg uprzednio schłodzoną do 30 C ± 5 C. Po przetrzymaniu taśmy pod obciążeniem przez 30 minut w tej samej komorze niskich temperatur obciążenie zostaje usunięte i w ciągu pięciu minut od chwili wyjęcia taśmy z komory niskich temperatur dokonuje się pomiaru obciążenia zrywającego Kondycjonowanie w wysokiej temperaturze Taśma umieszczana jest na co najmniej trzy godziny w atmosferze o temperaturze 60 ± 5 C i wilgotności względnej 65 ± 5 % Pomiaru obciążenia powodującego zerwanie taśmy należy dokonać w ciągu pięciu minut od wyjęcia taśmy z komory cieplnej Wystawienie na działanie wody Taśma jest w całości zanurzana na co najmniej trzy godziny w wodzie destylowanej o temperaturze 20 ± 5 C, z dodatkiem śladowej ilości środka zwilżającego. Można użyć dowolnego środka zwilżającego odpowiedniego do badanego włókna Obciążenie zrywające określa się w ciągu 10 minut od chwili wyjęcia taśmy z wody Kondycjonowanie przez ścieranie Kondycjonowanie przez ścieranie przeprowadzane jest na każdym urządzeniu, w którym taśma styka się ze sztywną częścią pasa bezpieczeństwa, z wyjątkiem urządzeń regulacji, w przypadku których badanie mikroprzesuwu (pkt 7.3) wykazało, że taśma przesuwa się mniej niż o połowę zalecanej wartości kondycjonowanie przez ścieranie z wykorzystaniem procedury 1 (pkt ) nie jest wówczas konieczne. Konfiguracja urządzenia do kondycjonowania zachowuje w przybliżeniu względne położenie taśmy i obszaru styku Próbki kondycjonuje się zgodnie z pkt Podczas procedury ścierania temperatura otoczenia wynosi C Poniższa tabela przedstawia ogólne wymogi dla każdej procedury ścierania. Obciążenie dan Częstotliwość Hz Cykle liczba Przesunięcie mm Procedura 1 2,5 0, ± 20 Procedura 2 0,5 0, ± 20 Procedura 3 (*) 0 5 0, (*) Zob. pkt poniżej. Przesunięcie podane w piątej kolumnie tabeli przedstawia amplitudę ruchu posuwisto-zwrotnego, jaki zostaje nadany taśmie Procedury kondycjonowania Procedura 1: taśma przechodzi przez urządzenie regulacji. Na jednym końcu taśmy utrzymuje się stabilne obciążenie pionowe 2,5 dan drugi koniec taśmy mocuje się do urządzenia wprawiającego taśmę w poziomy ruch posuwisto-zwrotny. Urządzenie regulacji umiejscowione jest na taśmie poziomej w taki sposób, aby taśma pozostawała naciągnięta (zob. rys. 11 w załączniku 1 do niniejszego regulaminu).

21 L 109/ Procedura 2: taśma zmienia kierunek, przechodząc przez część sztywną. Podczas badania kąty taśmy utrzymywane są zgodnie z rys. 2 w załączniku 11 do niniejszego regulaminu. Podczas badania utrzymywane jest stałe obciążenie 0,5 dan. W przypadkach gdy taśma, przechodząc przez element sztywny, zmienia kierunek częściej niż raz, obciążenie o wartości 0,5 dan może wzrosnąć do osiągnięcia wskazanego przesunięcia taśmy przez taki sztywny element wynoszącego 300 mm Procedura 3: taśma jest przyszyta do części sztywnej lub przymocowana w podobny sposób. Łączna amplituda ruchu posuwisto-zwrotnego taśmy musi wynosić 300 ± 20 mm, ale obciążenie o wartości 5 dan jest przykładane tylko podczas przesunięcia 100 ± 20 mm na półokres (zob. rys. 3 w załączniku 11 do niniejszego regulaminu) Badanie wytrzymałości taśmy na zerwanie (badanie statyczne) Badanie wykonuje się każdorazowo na dwóch nowych próbkach taśmy o wystarczającej długości, poddanych kondycjonowaniu zgodnie z pkt powyżej Każdą z taśm umieszcza się w zaciskach maszyny do badania rozciągania. Zaciski muszą być tak wykonane, aby uniknąć zerwania taśmy na wysokości zacisków lub w ich pobliżu. Szybkość przesuwania musi wynosić ok. 100 mm/min. Długość wolnego odcinka próbki między zaciskami maszyny na początku badania musi wynosić 200 mm ± 40 mm Naciąg zwiększa się do zerwania taśmy i zapisuje wartość obciążenia zrywającego Jeżeli taśma obsunie się lub zerwie w miejscu, w którym styka się z którymś z imadeł lub w obrębie 10 mm od któregoś z nich, badanie należy unieważnić i przeprowadzić jeszcze jedno, na nowej próbce Szerokość pod obciążeniem Badanie wykonuje się każdorazowo na dwóch nowych próbkach taśmy o wystarczającej długości, poddanych kondycjonowaniu zgodnie z pkt powyżej Każdą z taśm umieszcza się w zaciskach maszyny do badania rozciągania. Zaciski muszą być tak wykonane, aby uniknąć zerwania taśmy na wysokości zacisków lub w ich pobliżu. Szybkość przesuwania musi wynosić ok. 100 mm/min. Długość wolnego odcinka próbki między zaciskami maszyny na początku badania musi wynosić 200 mm ± 40 mm Kiedy obciążenie osiągnie wartość 980 dan dan, zatrzymuje się maszynę i wykonuje pomiar w ciągu 5 sekund. Nie należy wykonywać tego badania jednocześnie z badaniem wytrzymałości Badanie części zespołu pasa, wraz z częściami sztywnymi Zamek i urządzenie regulacji podłącza się do urządzenia do badania rozciągania przy pomocy tych części zespołu pasa, do których są zwykle przyłączone, a następnie obciążenie zwiększa się do 980 dan. W przypadku podwójnych szelkowych pasów piersiowych zamek podłącza się do urządzenia badawczego za pomocą taśm, które są przymocowane do zamka oraz trzpienia lub dwóch trzpieni umieszczonych w przybliżeniu symetrycznie w stosunku do środka geometrycznego zamka. Jeżeli zamek lub urządzenie regulacji stanowią część elementu mocującego lub części wspólnej pasa trzypunktowego, to zamek lub urządzenie regulacji są poddawane badaniu wraz z elementem mocującym, zgodnie z pkt poniżej, z wyjątkiem zwijaczy posiadających rolkę lub prowadnicę przy górnym punkcie kotwiczenia pasa, kiedy obciążenie wynosi 980 dan, a długość taśmy nawiniętej na bęben to długość wynikająca z blokady, możliwie najbliższa długości 450 mm od końca taśmy.

22 L 109/ Elementy mocujące oraz wszelkie urządzenia regulacji wysokości pasa poddawane są badaniu w sposób określony w pkt powyżej, z tym że obciążenie wynosi dan i, z zastrzeżeniem przepisów zdania drugiego pkt poniżej, przykładane jest ono w najbardziej niekorzystnych warunkach, jakie mogą wystąpić w pojeździe, w którym pas jest prawidłowo zamontowany. W odniesieniu do zwijaczy badanie przeprowadza się przy taśmie całkowicie rozwiniętej z bębna Dwie próbki zespołu pasa bezpieczeństwa umieszcza się na dwie godziny w komorze niskich temperatur w temperaturze 10 ± 1 C. Bezpośrednio po wyjęciu z komory niskich temperatur części współpracujące zamka zostają ręcznie połączone ze sobą Dwie próbki zespołu pasa bezpieczeństwa umieszcza się na dwie godziny w komorze niskich temperatur w temperaturze 10 ± 1 C. Części sztywne i części z tworzywa sztucznego poddawane badaniu układa się na płaskiej, sztywnej powierzchni stalowej (która była umieszczona wraz z próbkami w komorze niskich temperatur), umieszczonej na poziomej powierzchni sztywnego, zwartego bloku o masie co najmniej 100 kg; w ciągu 30 sekund od wyjęcia próbek z komory niskich temperatur na badaną próbkę należy upuścić swobodnie masę stalową 18 kg z wysokości 300 mm. Czoło uderzeniowe tej masy (18 kg) musi mieć twardość co najmniej 45 HRC i kształt powierzchni wypukłej o promieniu poprzecznym 10 mm oraz promieniu w płaszczyźnie wzdłużnej osiowej 150 mm. Jedną z badanych próbek poddaje się badaniu, umieszczając oś zakrzywionego pręta w jednej linii z taśmą, a drugą, umieszczając zakrzywiony pręt pod kątem 90 do taśmy Zamki mające wspólne części dla dwóch pasów bezpieczeństwa są obciążane w sposób symulujący warunki użytkowania w pojeździe, w którym siedzenia są ustawione w pozycji środkowej. Do każdej z taśm przykłada się jednocześnie obciążenie o wartości dan. Kierunek przyłożenia obciążenia ustala się zgodnie z pkt poniżej. Odpowiednie urządzenie badawcze przedstawiono w załączniku 10 do niniejszego regulaminu Podczas badania urządzenia regulacji ręcznej taśma przeciągana jest przez urządzenie regulacji w sposób jednostajny, z uwzględnieniem normalnych warunków użytkowania, z prędkością ok. 100 mm/s, a maksymalna siła jest mierzona z dokładnością do 0,1 dan po przeciągnięciu pierwszych 25 mm taśmy. Badanie przeprowadza się w obu kierunkach ruchu taśmy przez urządzenie, przy czym taśmę poddaje się 10 cyklom przed dokonaniem pomiarów Dodatkowe badania pasów bezpieczeństwa ze zwijaczami Trwałość mechanizmu zwijającego Należy wysunąć taśmę, a następnie pozwolić jej się zwinąć przepisową ilość cykli, z częstotliwością nieprzekraczającą 30 cykli na minutę. W przypadku zwijaczy z blokadą awaryjną co pięć cykli następuje mocniejsze pociągnięcie w celu zablokowania zwijacza. Równą liczbę pociągnięć wykonuje się w każdej z pięciu różnych pozycji, czyli 90, 80, 75, 70 i 65 % całkowitej długości taśmy pozostającej na zwijaczu. Jeżeli jednak długość taśmy przekracza 900 mm, podane powyżej procenty odnoszą się do ostatnich 900 mm taśmy pozostającej na zwijaczu Odpowiednie urządzenie badawcze określone w pkt powyżej przedstawiono w załączniku 3 do niniejszego regulaminu Blokowanie zwijaczy z blokadą awaryjną Zwijacz poddaje się jednemu badaniu blokowania po rozwinięciu taśmy na pełną długość minus 300 ± 3 mm W przypadku zwijacza z blokadą włączaną przez ruch taśmy rozwijanie odbywa się w kierunku, w którym zwykle następuje, gdy zwijacz jest zamontowany w pojeździe Kiedy zwijacze są poddawane badaniom czułości na opóźnienie pojazdu, badania przeprowadza się z podanym wyżej rozwinięciem taśmy wzdłuż dwóch prostopadłych osi, które są poziome, jeżeli zwijacz ma zostać zamontowany zgodnie ze wskazówkami producenta pasa bezpieczeństwa. Jeżeli pozycja ta nie jest określona, organ prowadzący badania konsultuje się z producentem pasa bezpieczeństwa. Jedna z osi musi być zgodna z kierunkiem wybranym przez placówkę techniczną prowadzącą badania homologacyjne jako przedstawiającym warunki najbardziej niekorzystne dla włączenia mechanizmu blokady.

23 L 109/ Odpowiednie urządzenie badawcze do badań z pkt powyżej opisano w załączniku 4 do niniejszego regulaminu. Konstrukcja takiego urządzenia badawczego musi zapewniać osiągnięcie wymaganego przyspieszenia przed wyciągnięciem więcej niż 5 mm taśmy ze zwijacza oraz rozwijanie ze średnią wartością wzrostu przyspieszenia równą co najmniej 55 g/s ( 1 ) i nie większą niż 150 g/s przy badaniu czułości na ruch taśmy i równą co najmniej 25 g/s i nie większą niż 150 g/s przy badaniu czułości na opóźnienie pojazdu W celu sprawdzenia zgodności z wymogami określonymi w pkt i zwijacz montuje się na poziomym stole, po czym stół pochyla się z prędkością nieprzekraczającą 2 na sekundę aż do chwili nastąpienia blokady. Badanie powtarza się w innych kierunkach, aby upewnić się, że wymogi są spełnione Odporność na pył Zwijacz umieszcza się w komorze badawczej, jak określono w załączniku 5 do niniejszego regulaminu. Montuje się go w takiej samej pozycji, jaką miałby po zamontowaniu w pojeździe. Komora badawcza musi zawierać pył zgodnie z pkt poniżej. Taśma zwijacza zostaje rozwinięta na odcinku 500 mm i tak przytrzymywana, poza 10 pełnymi cyklami zwinięcia i rozwinięcia, jakim zostaje poddana w ciągu jednej minuty lub dwóch po każdym wznieceniu pyłu. Pył należy rozpraszać w ciągu pięciu godzin, co 20 minut, przez pięć sekund za pomocą sprężonego powietrza, suchego i pozbawionego oleju smarowego. Powietrze powinno przechodzić przez otwór o średnicy 1,5 ± 0,1 mm, przy nadciśnieniu 5, ± 0, Pa Pył wykorzystany w badaniu opisanym w pkt powyżej musi składać się z ok. 1 kg suchego kwarcu. Skład granulometryczny pyłu jest następujący: a) przechodzący przez otwór 150 μm, średnica drutu 104 μm: %; b) przechodzący przez otwór 105 μm, średnica drutu 64 μm: %; c) przechodzący przez otwór 75 μm, średnica drutu 52 μm: % Siły zwijania Siła zwijania mierzona jest na zespole pasa bezpieczeństwa zamontowanym na manekinie, tak jak w badaniu dynamicznym określonym w pkt 7.7 poniżej. Naciąg taśmy mierzony jest blisko punktu styczności z manekinem (ale tuż przed tym punktem), podczas gdy taśma jest zwijana z prędkością w przybliżeniu 0,6 m na minutę. W przypadku pasa bezpieczeństwa z urządzeniem zmniejszającym naciąg siłę zwijania i naciąg taśmy mierzy się z urządzeniem zmniejszającym naciąg zarówno włączonym, jak i wyłączonym Przed badaniem dynamicznym opisanym w pkt 7.7 umieszczony na siedzeniu manekin, ubrany w koszulę bawełnianą, przechyla się w przód do momentu rozwinięcia 350 mm taśmy ze zwijacza, a następnie zwalnia do początkowej pozycji Badanie dynamiczne zespołu pasa lub urządzenia przytrzymującego Zespół pasa mocowany jest na wózku wyposażonym w siedzenie i ogólne punkty kotwiczenia określone w załączniku 6 rys. 1 do niniejszego regulaminu. Jeżeli jednak zespół pasa przeznaczony jest do szczególnego pojazdu lub do szczególnych typów pojazdów, to odległości między manekinem i punktami kotwiczenia określane są przez placówkę techniczną przeprowadzającą badania na podstawie instrukcji producenta dotyczącej montażu dostarczonej wraz z pasami bezpieczeństwa lub na podstawie danych dostarczonych przez producenta pojazdu. Jeżeli pas jest wyposażony w urządzenie regulacji wysokości pasa zgodnie z pkt powyżej, położenie urządzenia oraz sposób jego zamocowania muszą być takie same, jak w projekcie pojazdu. ( 1 ) 9,81 m/s. W przypadku gdy badanie dynamiczne przeprowadzane jest dla typu pojazdu, nie trzeba go powtarzać dla innych typów pojazdu, w których każdy punkt kotwiczenia znajduje się w odległości mniejszej niż 50 mm od odpowiadającego mu punktu kotwiczenia badanego pasa. Ewentualnie producenci mogą określać hipotetyczne położenie punktów kotwiczenia do badania w celu uwzględnienia maksymalnej liczby rzeczywistych punktów kotwiczenia.

24 L 109/ W przypadku pasa bezpieczeństwa lub urządzenia przytrzymującego część zespołu, w odniesieniu do którego złożono wniosek o udzielenie homologacji typu urządzenia przytrzymującego, pas bezpieczeństwa montuje się zgodnie z pkt lub na części konstrukcji pojazdu, na której zwykle montowane jest urządzenie przytrzymujące, przy czym część taka jest sztywno przytwierdzana do wózka badawczego w sposób określony w pkt poniżej. W przypadku pasów bezpieczeństwa lub urządzeń przytrzymujących z napinaczami pasów opierającymi się na podzespołach innych niż te, które są włączone do samego zespołu pasa, zespół pasa montowany jest wraz z niezbędnymi dodatkowymi częściami pojazdu na wózku badawczym w sposób opisany w pkt poniżej. Ewentualnie, w przypadku gdy te urządzenia nie mogą być badane na wózku badawczym, producent może wykazać za pomocą konwencjonalnego badania zderzenia czołowego przy prędkości 50 km/h zgodnie z procedurą ISO 3560 (1975), że urządzenie spełnia wymogi regulaminu Metoda zastosowana do zabezpieczenia pojazdu podczas badania nie może w konsekwencji wzmacniać mocowania siedzeń ani punktów kotwiczenia pasów bezpieczeństwa, ani zmniejszać normalnego odkształcenia konstrukcji. Nie może być obecna żadna część przednia pojazdu, która ograniczając ruch manekina do przodu, z wyjątkiem jego stóp, mogłaby zmniejszyć obciążenie działające na urządzenie przytrzymujące podczas badania. Wyeliminowane części konstrukcji mogą zostać zastąpione częściami o równoważnej wytrzymałości z zastrzeżeniem, że nie utrudniają ruchu manekina do przodu Urządzenie zabezpieczające uważa się za zadowalające, jeżeli nie wywiera ono żadnego wpływu na powierzchnię rozciągającą się na całą szerokość konstrukcji i jeżeli pojazd lub konstrukcja są zablokowane lub unieruchomione z przodu w odległości nie mniejszej niż 500 mm od mocowania urządzenia przytrzymującego. Z tyłu konstrukcja musi być przymocowana w dostatecznie dużej odległości za mocowaniami, aby zapewnić spełnienie wymogów pkt powyżej Siedzenia pojazdu montuje się i umieszcza w pozycji do kierowania uznanej przez placówkę techniczną przeprowadzającą badania homologacyjne za stwarzającą najbardziej niekorzystne warunki wytrzymałości, z uwzględnieniem manekina zamontowanego w pojeździe. Pozycje siedzeń opisuje się w sprawozdaniu. Jeżeli oparcie siedzenia może być odchylane, musi być ono zablokowane zgodnie ze specyfikacjami producenta lub, jeżeli brak takich specyfikacji, zablokowane tak, aby utworzyć kąt rzeczywisty możliwie najbliższy 25 w przypadku pojazdów kategorii M 1 i N 1 oraz możliwie najbliższy 15 w przypadku pojazdów wszystkich innych kategorii Do celów oceny spełnienia wymogów pkt i siedzenie ustawia się w pozycji kierowania najbardziej wysuniętej do przodu z uwzględnieniem wymiarów manekina Do celów oceny wymogów określonych w pkt i siedzenie ustawia się następująco: W przypadku przednich siedzeń pasażera: osoba znajdująca się z przodu musi być w pozycji jazdy najbardziej wysuniętej do przodu z uwzględnieniem wymiarów manekina. Pozycje siedzeń opisuje się w sprawozdaniu W przypadku siedzeń tylnych: w każdej pozycji badawczej osób zajmujących tylne siedzenia, pozycję badanego miejsca siedzącego uznaje się za ustawioną w punkcie R siedzeń. Jeżeli oparcie siedzenia jest regulowane, kąt nachylenia oparcia siedzenia należy ustawić za pomocą trójwymiarowej maszyny punktu H przy kącie tułowia jak najbardziej zbliżonym do 10. Miejsce siedzące przed badanym miejscem siedzącym należy ustawić w środkowym położeniu wzdłużnym i środkowym położeniu wysokości lub w najbliższym im położeniu nieruchomym. Jeżeli oparcie tego siedzenia jest regulowane, kąt nachylenia oparcia siedzenia należy ustawić za pomocą trójwymiarowego urządzenia punktu H przy kącie tułowia jak najbardziej zbliżonym do 10. Można to wykazać poprzez kontur rysunku CAD lub rysunek sytuacyjny wnętrza pojazdu Ewentualnie, w przypadku gdy te urządzenia nie mogą być badane na wózku badawczym zgodnie z pkt i , producent może wykazać za pomocą konwencjonalnego badania zderzenia czołowego przy prędkości 50 km/h zgodnie z procedurą ISO 3560:2013, że urządzenie spełnia wymogi niniejszego regulaminu.

25 L 109/ Wszystkie siedzenia jednego zespołu są poddawane badaniu jednocześnie Badanie dynamiczne układu podwójnego szelkowego pasa piersiowego przeprowadza się bez (zespołu) taśmy krokowej, o ile występuje Zespół pasa mocuje się na manekinie określonym w załączniku 7 do niniejszego regulaminu w następujący sposób: płytę grubości 25 mm umieszcza się między plecami manekina i oparciem siedzenia. Pas zostaje ściśle dopasowany do manekina. Następnie płytę usuwa się, tak aby plecy manekina stykały się na całej długości z oparciem siedzenia. Należy sprawdzić, czy sposób współdziałania dwóch części zamka nie pociąga za sobą ryzyka zmniejszenia niezawodności blokady Wolne końce taśm muszą wystawać z urządzenia regulacji na wystarczającą długość, aby umożliwić wysunięcie Urządzenia do badań opóźnienia lub przyspieszenia Wnioskodawca wybiera do stosowania jedno z dwóch następujących urządzeń: Urządzenie do badań opóźnienia Wózek rozpędza się tak, aby w chwili uderzenia prędkość swobodnej jazdy wynosiła 50 km/h ± 1 km/h, zaś manekin pozostał stabilny. Odległość zatrzymania wózka musi wynosić 40 cm ± 5 cm. Wózek musi pozostać w pozycji poziomej w czasie zmniejszania prędkości. Zmniejszenie prędkości wózka uzyskuje się przez zastosowanie urządzenia opisanego w załączniku 6 do niniejszego regulaminu lub przy pomocy dowolnego innego urządzenia zapewniającego równoważne wyniki. Urządzenie takie musi spełniać wymogi eksploatacyjne określone poniżej: Krzywa opóźnienia wózka ważonego z masą bezwładną do osiągnięcia masy całkowitej wynoszącej 455 kg ± 20 kg do badań pasów bezpieczeństwa i 910 kg ± 40 kg do badań urządzeń przytrzymujących przy masie nominalnej wózka i konstrukcji pojazdu wynoszącej 800 kg musi zawierać się w zakreskowanym polu na wykresie w załączniku 8. W razie konieczności masę nominalną wózka i połączonej z nim konstrukcji pojazdu można zwiększać o przyrosty wynoszące 200 kg, przy jednoczesnym dodaniu masy bezwładnej wynoszącej 28 kg na każdy taki przyrost. Masa całkowita wózka, konstrukcji pojazdu i mas bezwładnych nie może w żadnym wypadku różnić się od wartości nominalnej do badań kalibracyjnych o więcej niż ± 40 kg. Podczas wzorcowania urządzenia zatrzymującego prędkość wózka musi wynosić 50 km/h ± 1 km/h, a droga zatrzymania 40 cm ± 2 cm Urządzenie do badania przyspieszenia Wózek rozpędza się tak, aby całkowita zmiana prędkości ΔV wynosiła 51 km/h 0 km/h. Podczas przyspieszania wózek musi pozostać w pozycji poziomej. Przyspieszenie wózka uzyskuje się za pomocą urządzenia spełniającego wymogi eksploatacyjne określone poniżej: Krzywa przyspieszenia wózka ważonego z masą bezwładną musi zawierać się w zakreskowanym polu na wykresie w załączniku 8 i znajdować się powyżej pola zdefiniowanego przez współrzędne 10 g, 5 ms i 20 g, 10 ms. Określa się chwilę rozpoczęcia uderzenia (T0) zgodnie z normą ISO (2005) dla przyspieszenia 0,5 g. Masa całkowita wózka, konstrukcji pojazdu i mas bezwładnych nie może w żadnym wypadku różnić się od wartości nominalnej do badań kalibracyjnych o więcej niż ± 40 kg. Podczas wzorcowania urządzenia do badań przyspieszenia całkowita zmiana prędkości ΔV wózka musi wynosić 51 km/h þ2 0 km/h. Pomimo spełnienia powyższych wymagań placówka techniczna stosuje masę wózka (wyposażonego w siedzenia), zgodnie z pkt 1 załącznika 6, większą niż 380 kg Dokonuje się pomiaru prędkości bezpośrednio przed zderzeniem (tylko dla wózków do badań opóźnienia, do celów obliczania drogi zatrzymania), przyspieszenia lub opóźnienia wózka, przesunięcia manekina do przodu oraz prędkości klatki piersiowej przy przesunięciu klatki piersiowej wynoszącym 300 mm. Zmianę prędkości oblicza się przez całkowanie zmierzonych wartości przyspieszenia lub opóźnienia wózka. Drogę do osiągnięcia pierwszej wartości 50 km/h 0 km/h zmiany prędkości wózka można obliczyć przez podwójne całkowanie zmierzonych wartości opóźnienia wózka. þ1 þ2

26 L 109/ Po zderzeniu zespół pasa lub urządzenie przytrzymujące i jego części sztywne poddawane są kontroli wzrokowej, bez otwarcia zamka, w celu stwierdzenia, czy nie nastąpiło uszkodzenie lub zerwanie. W przypadku urządzeń przytrzymujących po badaniu sprawdza się także, czy części konstrukcji pojazdu przymocowane do wózka nie doznały widocznego trwałego odkształcenia. Jeżeli takie odkształcenia wystąpią, uwzględnia się je we wszelkich obliczeniach wykonywanych zgodnie z pkt powyżej Jeżeli jednak badania zostały wykonane przy większej prędkości lub krzywa przyspieszenia wykroczyła poza górną granicę zakreskowanego pola, a pas bezpieczeństwa spełnia wymogi, to wynik badania uznaje się za pozytywny Badanie otwierania zamka Do tego badania wykorzystuje się zespoły pasów lub urządzenia przytrzymujące uprzednio poddane badaniu dynamicznemu zgodnie z pkt 7.7 powyżej Zespół pasa odłącza się od wózka badawczego bez otwierania zamka. Zamek poddaje się obciążeniu, ciągnąc go bezpośrednio za pomocą przymocowanych do niego taśm, tak aby wszystkie taśmy poddane 60 były działaniu siły o wartości dan. (Przyjmuje się, że n to liczba taśm przyłączonych do zamka n w pozycji zamkniętej). W przypadku gdy zamek jest połączony z częścią sztywną, obciążenie jest przykładane pod takim samym kątem, jaki tworzy zamek i sztywny koniec podczas badania dynamicznego. Obciążenie przykłada się przy prędkości 400 mm/min ± 20 mm/min w środku geometrycznym przycisku zwalniającego zamek wzdłuż stałej osi biegnącej równolegle do początkowego kierunku ruchu przycisku. Podczas przykładania siły potrzebnej do otwarcia zamka jest on podtrzymywany przez sztywny wspornik. Obciążenie, o którym mowa powyżej, nie może przekraczać limitu określonego w pkt powyżej. Punkt styku oprzyrządowania badawczego musi mieć kształt kuli i promień 2,5 mm ± 0,1 mm. Jego powierzchnia musi być metalowa i wypolerowana Dokonuje się pomiaru siły otwierającej zamek z odnotowaniem wszelkich nieprawidłowości funkcjonowania zamka Po badaniu otwierania zamka, części zespołu pasa lub urządzenia przytrzymującego, które poddane zostały badaniom określonym w pkt 7.7 powyżej, są kontrolowane, a zakres uszkodzeń odniesionych przez zespół pasa lub urządzenie przytrzymujące podczas badania dynamicznego odnotowuje się w sprawozdaniu z badań Dodatkowe badania pasów bezpieczeństwa z napinaczami pasów Kondycjonowanie Napinacz pasa może zostać oddzielony od pasa bezpieczeństwa poddawanego badaniu i umieszczony na 24 godziny w temperaturze 60 C ± 5 C. Następnie temperaturę podwyższa się na dwie godziny do 100 C ± 5 C. W dalszej kolejności napinacz umieszcza się na 24 godziny w temperaturze 30 C ± 5 C. Po zakończeniu kondycjonowania napinacz ogrzewa się do temperatury otoczenia. Jeżeli napinacz został oddzielony od pasa bezpieczeństwa, dołącza się go ponownie Sprawozdanie z badań W sprawozdaniu z badań zapisuje się wyniki wszystkich badań określonych w pkt 7 powyżej oraz, w szczególności: a) typ urządzenia zastosowanego do badania (urządzenie do badań przyspieszenia lub opóźnienia); b) całkowitą zmianę prędkości; c) prędkość wózka bezpośrednio przed uderzeniem tylko dla wózków do badań z opóźnieniem; d) krzywą przyspieszenia lub opóźnienia podczas całej zmiany prędkości wózka; e) maksymalne przesunięcie manekina do przodu; f) położenie zamka podczas badania, o ile może być różne; g) siłę otwarcia zamka;

27 L 109/27 h) wszelkie awarie lub uszkodzenia. i) Dla każdego urządzenia przytrzymującego innego niż urządzenie kierowcy placówka techniczna musi ocenić w sprawozdaniu obrys powierzchni kontaktu względem ruchu manekina na wózku. Jeżeli w związku z pkt wymogi dotyczące punktów kotwiczenia określone w załączniku 6 do niniejszego regulaminu nie zostały spełnione, w sprawozdaniu z badań opisuje się sposób montażu zespołu pasa lub urządzenia przytrzymującego oraz podaje się istotne kąty i wymiary. 8. WYMOGI DOTYCZĄCE MONTAŻU W POJEŹDZIE 8.1. Wyposażenie w pasy bezpieczeństwa i urządzenia przytrzymujące Z wyjątkiem miejsc siedzących przeznaczonych do użytku wyłącznie gdy pojazd jest nieruchomy, siedzenia pojazdów kategorii M 1, M 2 (klasy III lub B ( 1 )), M 3 (klasy III lub B) i N muszą być wyposażone w pasy bezpieczeństwa lub urządzenia przytrzymujące spełniające wymogi niniejszego regulaminu. Umawiające się Strony stosujące niniejszy regulamin mogą wymagać montażu pasów bezpieczeństwa w pojazdach kategorii M 2 i M 3 należących do klasy II. Jeżeli są zamontowane, pasy bezpieczeństwa i urządzenia przytrzymujące w pojazdach klasy I, II lub A należących kategorii M 2 i M 3 muszą spełniać wymogi niniejszego regulaminu. Umawiające się Strony mogą na mocy prawa krajowego zezwolić na montaż pasów bezpieczeństwa lub urządzeń przytrzymujących innych niż te objęte niniejszym regulaminem, pod warunkiem że są one przeznaczone dla osób niepełnosprawnych. Urządzenia przytrzymujące spełniające wymogi załącznika 8 serii poprawek 02 do regulaminu nr 107 są zwolnione z wymogów niniejszego regulaminu. Pojazdy klasy I lub A należące do kategorii M 2 lub M 3 mogą być wyposażone w pasy bezpieczeństwa i urządzenia przytrzymujące spełniające wymogi niniejszego regulaminu. Jedynie pojazdy należące do kategorii M 2 lub M 3 mogą być wyposażone w urządzenia przytrzymujące obejmujące elastyczne urządzenie regulacji wysokości barku (pkt ) Typy pasów bezpieczeństwa lub urządzeń przytrzymujących dla każdego miejsca siedzącego, dla którego wymagane jest ich zamontowanie, są typami określonymi w załączniku 16 (nie mogą być z nimi stosowane zwijacze bez blokady (pkt ) ani zwijacze odblokowywane ręcznie (pkt )). W przypadku wszystkich miejsc siedzących, dla których w załączniku 16 określone są pasy biodrowe typu B, zezwala się na zastosowanie pasów biodrowych typu Br3, z wyjątkiem przypadku, gdy podczas użycia zwijają się one w takim stopniu, że zmniejsza to w zauważalny sposób wygodę po normalnym ich zamknięciu Jednakże w przypadku zewnętrznych miejsc siedzących innych niż przednie w pojazdach kategorii N 1, przedstawionych w załączniku 16 i oznaczonych symbolem Ø dopuszczalny jest montaż pasa biodrowego typu Br4m lub Br4Nm, jeżeli istnieje przejście między siedzeniem a najbliższą ścianą boczną pojazdu, mające na celu umożliwienie pasażerom dostępu do pozostałych części pojazdu. Odstęp między siedzeniem a ścianą boczną uważa się za przejście, jeżeli odległość między tą ścianą boczną, z wszystkimi drzwiami zamkniętymi, a pionową płaszczyzną wzdłużną, przechodzącą przez linię środkową danego siedzenia, mierzona w położeniu punktu R i prostopadle do wzdłużnej płaszczyzny symetrii pojazdu, wynosi więcej niż 500 mm Jeżeli nie są wymagane żadne pasy bezpieczeństwa, wówczas producent może zastosować dowolny typ pasa bezpieczeństwa lub urządzenia przytrzymującego spełniającego wymogi niniejszego regulaminu. W przypadku tych miejsc siedzących, dla których w załączniku 16 określone zostały pasy biodrowe, spośród typów dopuszczonych w załączniku 16 jako alternatywę dla pasów biodrowych zastosować można pasy typu A W trzypunktowych pasach wyposażonych w zwijacze jeden zwijacz musi działać co najmniej na taśmie przekątnej. ( 1 ) Jak określono w ujednoliconej rezolucji w sprawie budowy pojazdów (R.E.3) (ECE/TRANS/WP.29/78/Rev.3, pkt 2) org/trans/main/wp29/wp29wgs/wp29gen/wp29resolutions.html.

28 L 109/ W przypadku pojazdów innych niż należące do kategorii M 1 dopuszczony może być zwijacz z blokadą awaryjną typu 4N (pkt ) zamiast zwijacza typu 4 (pkt ), jeżeli wykazano w sposób zadowalający dla placówki odpowiedzialnej za badania, że montaż zwijacza typu 4 byłby niepraktyczny W odniesieniu do przednich zewnętrznych oraz przednich środkowych miejsc siedzących, przedstawionych w załączniku 16 i oznaczonych symbolem *, pasy biodrowe typu określonego we wspomnianym załączniku uważane są za odpowiednie, jeżeli szyba przednia znajduje się na zewnątrz strefy odniesienia zdefiniowanej w załączniku 1 do regulaminu nr 21. W odniesieniu do pasów bezpieczeństwa szyba przednia jest uważana za część strefy odniesienia, jeżeli może ona wejść w statyczny kontakt z urządzeniem badawczym, zgodnie z metodą opisaną w załączniku 1 do regulaminu nr Dla każdego miejsca siedzącego określonego w załączniku 16 oznaczonego symbolem należy zapewnić pasy trzypunktowe typu określonego w załączniku 16, o ile nie zostanie spełniony jeden z poniższych warunków, kiedy zapewnić można pasy dwupunktowe typu określonego w załączniku Bezpośrednio z przodu znajduje się siedzenie lub inne części pojazdu zgodne z pkt 3.5 dodatku 1 do regulaminu nr 80; lub Żadna część pojazdu nie znajduje się lub, jeżeli pojazd jest w ruchu, nie ma możliwości znalezienia się w strefie odniesienia; lub Części pojazdu znajdujące się we wspomnianej strefie odniesienia spełniają wymogi z zakresu pochłaniania energii określone w dodatku 6 do regulaminu nr Każde miejsce siedzące przeznaczone dla pasażera, które wyposażone jest w poduszkę powietrzną mającą na celu ochronę w razie zderzenia czołowego, opatrzone musi być ostrzeżeniem przed użyciem na tym siedzeniu urządzenia przytrzymującego dla dzieci skierowanego tyłem do kierunku jazdy. Informacja ta musi składać się co najmniej z etykiety z wyraźnymi piktogramami ostrzegawczymi, zgodnymi z poniższym rysunkiem: Etykieta musi mieć wymiary co najmniej mm lub równoważną powierzchnię. Powyższa etykieta może być zmieniona tak, że format będzie się różnił od powyższego przykładu; jednakże zawartość musi być zgodna z powyższymi zaleceniami.

29 L 109/ W przypadku poduszki powietrznej mającej na celu ochronę osoby siedzącej na przednim siedzeniu pasażera w razie zderzenia czołowego ostrzeżenie musi być umieszczone w sposób trwały po obu stronach przedniej osłony przeciwsłonecznej dla pasażera w takim miejscu, że co najmniej jedno ostrzeżenie na osłonie przeciwsłonecznej jest widoczne przez cały czas, bez względu na pozycję osłony przeciwsłonecznej. Ewentualnie jedno ostrzeżenie może być umieszczone po widocznej stronie podniesionej osłony przeciwsłonecznej, a drugie na suficie za osłoną, dzięki czemu przez cały czas widoczne będzie co najmniej jedno ostrzeżenie. Łatwe usunięcie etykiety ostrzegawczej z osłony przeciwsłonecznej i suficie nie może być możliwe bez pozostawienia oczywistych i wyraźnie widocznych uszkodzeń na osłonie lub suficie wewnątrz pojazdu. Jeżeli pojazd nie ma osłony przeciwsłonecznej ani sufitu, etykieta ostrzegawcza musi być umieszczona w miejscu, w którym jest przez cały czas łatwo zauważalna. W przypadku poduszki powietrznej mającej na celu ochronę osoby siedzącej na innych siedzeniach w razie zderzenia czołowego ostrzeżenie musi znajdować się bezpośrednio przed danym siedzeniem i być łatwo zauważalne przez cały czas dla osoby instalującej na tym siedzeniu urządzenie przytrzymujące dla dzieci zwrócone tyłem do kierunku jazdy. Wymogów tego punktu i pkt nie stosuje się do miejsc siedzących wyposażonych w urządzenie automatycznie dezaktywujące zespół poduszki powietrznej mającej na celu ochronę w razie zderzenia czołowego, w przypadku zainstalowania jakiegokolwiek urządzenia przytrzymującego dla dzieci zwróconego tyłem do kierunku jazdy Szczegółowe informacje, zawierające odesłanie do ostrzeżenia, należy zamieścić w podręczniku użytkownika pojazdu; muszą one zawierać przynajmniej następujący tekst we wszystkich językach urzędowych państw, w których, jak można w sposób uzasadniony oczekiwać, może zostać zarejestrowany pojazd (np. na obszarze Unii Europejskiej, w Japonii, w Federacji Rosyjskiej lub w Nowej Zelandii itd.): NIGDY nie należy używać fotelika dla dziecka skierowanego tyłem do kierunku jazdy, jeżeli PODUSZKA POWIETRZNA przed fotelem pasażera jest WŁĄCZONA. Może to prowadzić do ŚMIERCI lub POWAŻNYCH OBRAŻEŃ DZIECKA. Informacji takiej powinna towarzyszyć ilustracja przedstawiająca etykietę ostrzegawczą umieszczoną w samochodzie. Ostrzeżenie to musi być łatwe do znalezienia w instrukcji obsługi (można zastosować np. odniesienie do niego na pierwszej stronie, zakładkę dla konkretnej strony lub oddzielną broszurę). Wymogów niniejszego punktu nie stosuje się do pojazdów, w których wszystkie miejsca siedzące dla pasażerów są wyposażone w urządzenie automatycznie dezaktywujące zespół poduszki powietrznej mającej na celu ochronę w razie zderzenia czołowego, w przypadku zainstalowania jakiegokolwiek urządzenia przytrzymującego dla dzieci zwróconego tyłem do kierunku jazdy W przypadku siedzeń, które można obrócić lub zmienić ich orientację, przeznaczonych do użytku gdy pojazd jest nieruchomy, wymagania pkt powyżej mają zastosowanie jedynie do orientacji przeznaczonych do normalnego użytku, kiedy pojazd porusza się po drodze, zgodnie z niniejszym regulaminem Wymagania ogólne Pasy bezpieczeństwa, urządzenia przytrzymujące i urządzenia przytrzymujące ISOFIX dla dzieci, jak również urządzenia przytrzymujące i-size dla dzieci zgodne z załącznikiem 17 dodatek 3, mocuje się do kotwiczeń, a w przypadku urządzeń przytrzymujących i-size dla dzieci, zapewnia się wsparcie przez powierzchnię kontaktu z podłogą pojazdu, zgodnie ze specyfikacjami zawartymi w regulaminie nr 14 lub w regulaminie nr 145, w tym dotyczącymi konstrukcji i charakterystyki wymiarowej, liczby kotwiczeń i wymagań dotyczących wytrzymałości Pasy bezpieczeństwa, urządzenia przytrzymujące i urządzenia przytrzymujące dla dzieci, zalecane przez producenta zgodnie z załącznikiem 17 dodatek 3, montuje się w sposób zapewniający prawidłowe działanie i ograniczający ryzyko odniesienia obrażeń w razie wypadku. W szczególności są zamontowane w taki sposób, aby spełniać następujące wymagania: taśmy nie mogą przybrać niebezpiecznej konfiguracji; niebezpieczeństwo zsunięcia prawidłowo założonego pasa z ramienia użytkownika w wyniku przesunięcia się użytkownika do przodu zostało zredukowane do minimum; ryzyko uszkodzenia taśmy w wyniku kontaktu z ostrymi częściami sztywnymi pojazdu, konstrukcji siedzenia, urządzenia przytrzymującego dla dzieci, zalecanego przez producenta zgodnie z załącznikiem 17 dodatek 3, zostało zmniejszone do minimum;

30 L 109/ konstrukcja i montaż każdego pasa bezpieczeństwa przeznaczonego do każdego miejsca siedzącego są takie, aby były one łatwo dostępne do użycia. Ponadto jeżeli całe siedzenie albo poduszka lub oparcie siedzenia mogą być składane w celu umożliwienia dostępu do tylnej części pojazdu, bagażnika lub przedziału towarowego, po złożeniu i ponownym rozłożeniu siedzeń do pozycji siedzącej, przeznaczone do tych siedzeń pasy bezpieczeństwa są dostępne do użycia lub mogą być łatwo wyjęte spod lub zza siedzenia przez jedną osobę, według wskazówek znajdujących się w instrukcji obsługi pojazdu, bez konieczności szkolenia lub ćwiczenia; placówka techniczna sprawdza, czy przy trzpieniu zamka znajdującym się w zamku: możliwy luz pasa nie przeszkadza w prawidłowym montażu urządzenia przytrzymującego dla dzieci zalecanego przez producenta; oraz w przypadku pasów trzypunktowych można osiągnąć naciąg wynoszący co najmniej 50 N w części biodrowej pasa poprzez zewnętrzne zastosowanie naciągu w części piersiowej tego pasa umieszczonego na: a) manekinie odpowiadającym 10-letniemu dziecku, opisanym w załączniku 8 dodatek 1 do regulaminu nr 44, ustawionym zgodnie z załącznikiem 17 dodatek 4 do niniejszego regulaminu; lub b) przyrządzie opisanym na rys. 1 w załączniku 17 dodatek 1 do niniejszego regulaminu w przypadku siedzeń umożliwiających montaż urządzenia przytrzymującego dla dzieci kategorii uniwersalnej Wymogi szczególne dotyczące części sztywnych stanowiących element pasów bezpieczeństwa lub urządzeń przytrzymujących Części sztywne, takie jak zamki, urządzenia regulacji i elementy mocujące nie mogą zwiększać ryzyka odniesienia obrażeń przez użytkownika lub inne osoby znajdujące się w pojeździe w razie wypadku Urządzenie do zwalniania zamka musi być dobrze widoczne i łatwo dostępne dla użytkownika oraz tak skonstruowane, aby nie mogło dać się otworzyć przez nieuwagę lub przypadkowo. Zamek musi być umieszczony w miejscu zapewniającym łatwy dostęp dla ratownika, aby mógł on uwolnić użytkownika w razie niebezpieczeństwa. Zamek musi być zainstalowany tak, aby użytkownik mógł go zwolnić jednym prostym ruchem jednej ręki w jednym kierunku, zarówno bez obciążenia, jak i wtedy, gdy pas podtrzymuje masę użytkownika. W przypadku pasów bezpieczeństwa lub urządzeń przytrzymujących dla siedzeń przednich zewnętrznych, z wyjątkiem podwójnych szelkowych pasów piersiowych, zamknięcie zamka musi być możliwe w taki sam sposób. Jeżeli zamek ma styczność z użytkownikiem, należy sprawdzić, czy szerokość powierzchni styku nie jest mniejsza niż 46 mm. Jeżeli zamek ma styczność z użytkownikiem, należy sprawdzić, czy powierzchnia styku spełnia wymogi pkt niniejszego regulaminu Pas bezpieczeństwa założony przez użytkownika musi automatycznie dostosowywać się do niego lub być zaprojektowany tak, aby urządzenie regulacji ręcznej było łatwo dostępne dla zajmującego siedzenie użytkownika oraz wygodne i proste w obsłudze. Musi również istnieć możliwość skrócenia pasa jedną ręką w sposób dostosowujący go do budowy użytkownika i pozycji siedzenia w pojeździe Pasy bezpieczeństwa lub urządzenia przytrzymujące wyposażone w zwijacze są montowane w taki sposób, aby umożliwić zwijaczom prawidłowe działanie i skuteczne zwinięcie taśmy. W przypadku zarówno urządzenia regulacji pasa, jak i elastycznego urządzenia regulacji wysokości barku, przynajmniej w ich najwyższym i najniższym położeniu, należy sprawdzić, czy po zapięciu pasa zwijacz automatycznie dopasowuje taśmę do barku użytkownika oraz czy płytka zapięcia podwija się w przypadku odpinania pasa W celu zapewnienia użytkownikowi pojazdu informacji o wprowadzonych zasadach dotyczących przewozu dzieci pojazdy kategorii M 1, M 2, M 3 i N 1 muszą spełniać wymogi informacyjne określone w załączniku 17. Każdy pojazd kategorii M 1 musi posiadać pozycje ISOFIX zgodnie z odnośnymi przepisami regulaminu nr 14 lub regulaminu nr 145.

31 L 109/31 Pierwsza pozycja ISOFIX musi umożliwiać co najmniej montaż jednego z trzech skierowanych przodem do kierunku jazdy przyrządów zdefiniowanych w dodatku 2 do załącznika 17; druga pozycja ISOFIX musi umożliwiać co najmniej montaż jednego skierowanego tyłem do kierunku jazdy przyrządu zdefiniowanego w dodatku 2 do załącznika 17. W przypadku drugiej pozycji ISOFIX, jeżeli montaż skierowanego tyłem do kierunku jazdy przyrządu nie jest możliwy w drugim rzędzie siedzeń pojazdu ze względu na jego konstrukcję, dopuszczalny jest montaż jednego przyrządu w dowolnej pozycji w pojeździe Każde miejsce siedzące i-size musi umożliwiać instalację przyrządu imitującego urządzenie przytrzymujące ISOFIX dla dzieci ISO/F2X, ISO/R2 oraz przestrzeni podlegającej ocenie przy instalacji wspornika, jak określono w dodatku 2 do załącznika 17, jak również przyrządu imitującego siedzenie podwyższające ISO/B2, jak zdefiniowano w dodatku 5 do załącznika 17, bez elementów mocujących ISOFIX (zob. szczegół B). Możliwe musi być równoczesne zajęcie wszystkich sąsiadujących miejsc siedzących i-size. Uznaje się, że wykazano to, jeżeli pionowe płaszczyzny symetrii poszczególnych sąsiadujących miejsc są oddalone od siebie o co najmniej 440 mm Wyposażenie związane z urządzeniem przypominającym o zapięciu pasów Wymogi dotyczące szczególnych pozycji siedzących i zwolnienia Siedzenie kierowcy pojazdów kategorii M i N ( 1 ), a także siedzenia pasażerów zajmujących miejsca w tym samym rzędzie co siedzenie kierowcy pojazdów kategorii M i N, muszą być wyposażone w urządzenie przypominające o zapięciu pasów spełniające wymogi określone w pkt Wszystkie siedzenia w tylnym rzędzie lub tylnych rzędach siedzeń pojazdów kategorii M 1 i N 1 ( 1 ) muszą być wyposażone w urządzenie przypominające o zapięciu pasów spełniające wymogi określone w pkt Jeżeli producent pojazdu montuje urządzenie przypominające o zapięciu pasów na tylnym siedzeniu w pojazdach innej kategorii, takie urządzenie może uzyskać homologację na podstawie niniejszego regulaminu Urządzenie przypominające o zapięciu pasów nie jest obowiązkowe na siedzeniach składanych (tj. zazwyczaj złożonych i przeznaczonych do okazjonalnego użytku, np. składanych siedzeniach dla załogi w autobusach i autokarach) ani na siedzeniach wyposażonych w pas typu S (w tym podwójny szelkowy pas piersiowy). Niezależnie od pkt i powyżej, urządzenia przypominające o zapięciu pasów nie są również wymagane na tylnych siedzeniach samochodów sanitarnych, karawanów i samochodów kempingowych, na żadnych siedzeniach pojazdów używanych do przewozu osób niepełnosprawnych, pojazdów przeznaczonych do użytku w służbach wojskowych, obronie cywilnej, straży pożarnej i w siłach odpowiedzialnych za utrzymanie porządku publicznego Wymagania ogólne Wzrokowy sygnał ostrzegawczy Wzrokowy sygnał ostrzegawczy musi znajdować się w takim miejscu, aby był łatwo widoczny i rozpoznawalny przez kierowcę w świetle dziennym i w nocy oraz łatwy do odróżnienia od innych sygnałów ostrzegawczych Wzrokowy sygnał ostrzegawczy musi mieć formę zapalonej lub migającej lampki kontrolnej Dźwiękowy sygnał ostrzegawczy Dźwiękowy sygnał ostrzegawczy musi mieć formę ciągłego lub przerywanego sygnału dźwiękowego (przerwy nie mogą przekraczać 1 sek.) lub ciągłej informacji głosowej. W przypadku informacji głosowej producent pojazdu musi zapewnić komunikat w językach używanych na rynku, na którym dany pojazd ma być wprowadzany do obrotu Dźwiękowy sygnał ostrzegawczy musi być łatwo rozpoznawalny dla kierowcy. ( 1 ) Zgodnie z definicją zawartą w ujednoliconej rezolucji w sprawie budowy pojazdów (R.E.3), dokument ECE/TRANS/WP.29/78/Rev.4, pkt 2

32 L 109/ Ostrzeżenie pierwszego stopnia Ostrzeżenie pierwszego stopnia musi mieć formę przynajmniej wzrokowego sygnału ostrzegawczego uruchamianego na 30 sekund lub dłużej w przypadku miejsc siedzących objętych pkt oraz 60 sekund lub dłużej w przypadku miejsc siedzących objętych pkt , jeżeli pas bezpieczeństwa jest niezapięty na jednym z siedzeń, a zapłon lub główny wyłącznik pojazdu jest włączony Ostrzeżenie pierwszego stopnia może zostać przerwane, jeżeli (i) żaden z pasów bezpieczeństwa, który aktywował ostrzeżenie, nie jest niezapięty, lub (ii) siedzenia, które aktywowały ostrzeżenie, nie są już zajmowane Uruchamianie ostrzeżenia pierwszego stopnia bada się zgodnie z procedurą badawczą określoną w pkt 1 załącznika Ostrzeżenie drugiego stopnia Ostrzeżenie drugiego stopnia musi mieć formę sygnału wzrokowego i dźwiękowego uruchamianego na co najmniej 30 sekund, nie licząc okresów, w których ostrzeżenie może zostać zatrzymane przez najwyżej 3 sekundy, jeżeli spełniony jest co najmniej jeden z warunków według uznania producenta, określonych w pkt Ostrzeżenie drugiego stopnia zastępuje ostrzeżenie pierwszego stopnia, jeżeli ostrzeżenie pierwszego stopnia jest nadal aktywne Pojazd przejechał odcinek dłuższy niż próg odległości. Próg odległości nie może być większy niż 500 m. Nie uwzględnia się drogi pokonanej przez pojazd, dopóki nie osiągnie on trybu normalnej pracy Prędkość pojazdu jest większa niż próg prędkości. Próg prędkości nie może być większy niż 25 km/h Czas trwania (praca silnika, uruchomiony układ napędowy itp.) jest dłuższy niż próg czasowy. Próg czasowy nie może przekraczać 60 sekund. Nie uwzględnia się czasu trwania ostrzeżenia pierwszego stopnia ani czasu, w którym pojazd nie znajduje się w trybie normalnej pracy Progi aktywujące urządzenia przypominające o zapięciu pasów, wymienione w pkt , mogą zostać zresetowane, jeżeli: (i) jedne z drzwi zostały otwarte, podczas gdy pojazd nie znajduje się w trybie normalnej pracy lub (ii) siedzenia, które aktywowały ostrzeżenie, nie są już zajmowane Ostrzeżenie drugiego stopnia może zostać przerwane, jeżeli (i) żaden z pasów bezpieczeństwa, który aktywował ostrzeżenie, nie jest niezapięty, (ii) pojazd przestaje być w trybie normalnej pracy lub (iii) siedzenia, które aktywowały ostrzeżenie, nie są już zajmowane Ostrzeżenie drugiego stopnia zostaje wznowione na pozostały wymagany czas trwania, jeżeli ponownie spełniony jest co najmniej jeden z warunków, według uznania producenta, określonych w pkt W sytuacji, w której pas bezpieczeństwa zostaje rozpięty zgodnie z pkt i , progi określone w pkt należy mierzyć od momentu, w którym następuje rozpięcie Uruchamianie ostrzeżenia drugiego stopnia bada się zgodnie z procedurą badawczą określoną w załączniku 18 pkt Urządzenie przypominające o zapięciu pasów kierowcy i pasażerów zajmujących miejsca w tym samym rzędzie co kierowca Urządzenia przypominające o zapięciu pasów kierowcy i pasażerów zajmujących miejsca w tym samym rzędzie co kierowca muszą spełniać wymogi określone w pkt Kolor i symbol ostrzeżenia wzrokowego muszą być takie, jak określone w pkt 21 w tabeli 1 w regulaminie nr 121.

33 L 109/ Ostrzeżenie drugiego stopnia zostaje uruchomione, jeżeli pas bezpieczeństwa jest lub zostaje rozpięty podczas normalnej pracy pojazdu i jeżeli równocześnie spełniony jest co najmniej jeden z warunków według uznania producenta, określonych w pkt Urządzenie przypominające o zapięciu pasów pasażerów zajmujących miejsca w tylnych rzędach siedzeń Urządzenia przypominające o zapięciu pasów pasażerów zajmujących miejsca w tylnych rzędach muszą spełniać wymogi określone w pkt W ostrzeżeniu wzrokowym wskazuje się przynajmniej wszystkie siedzenia tylne, tak aby kierowca siedzący przodem do kierunku jazdy na siedzeniu kierowcy mógł określić miejsce siedzące, na którym pas bezpieczeństwa jest niezapięty. W przypadku pojazdów, które dysponują informacją o stanie zajętości tylnych siedzeń, ostrzeżenie wzrokowe nie musi wskazywać niezapiętych pasów bezpieczeństwa na niezajętych miejscach siedzących Kolor ostrzeżenia wzrokowego może być inny niż czerwony i symbol ostrzeżenia wzrokowego dla pasów bezpieczeństwa objętych pkt może zawierać symbole inne niż określone w regulaminie nr 121. Ponadto może istnieć możliwość odwołania przez kierowcę ostrzeżenia pierwszego stopnia dla miejsc siedzących objętych pkt Dla pasów bezpieczeństwa objętych pkt i może być stosowana wspólna lampka kontrolna Ostrzeżenie drugiego stopnia zostaje uruchomione, jeżeli pas bezpieczeństwa zostaje rozpięty podczas normalnej pracy pojazdu i jeżeli równocześnie spełniony jest co najmniej jeden z warunków według uznania producenta, określonych w pkt Urządzenie przypominające o zapięciu pasów może umożliwiać jego dezaktywację Jeżeli istnieje możliwość krótkotrwałej dezaktywacji, dezaktywacja urządzenia przypominającego o zapięciu pasów bezpieczeństwa musi być znacznie trudniejsza niż zapięcie i odpięcie pasa bezpieczeństwa (tj. musi obejmować obsługę konkretnych urządzeń sterujących, które nie są zintegrowane z zamkiem pasa) i czynność ta może być wykonana wyłącznie gdy pojazd jest nieruchomy. Jeżeli zapłon lub główny wyłącznik pojazdu zostanie wyłączony na dłużej niż 30 minut, a następnie ponownie włączony, to krótkotrwale zdezaktywowane urządzenie przypominające o zapięciu pasów musi być ponownie aktywowane. Nie może być możliwości krótkoterminowej dezaktywacji odpowiednich ostrzeżeń wzrokowych Jeżeli istnieje możliwość długotrwałej dezaktywacji, musi ona wymagać zastosowania kilku kroków w celu dezaktywacji urządzenia, opisanych jedynie w instrukcji technicznej producenta, lub musi wymagać zastosowania narzędzi (mechanicznych, elektrycznych, cyfrowych itp.), których nie ma na wyposażeniu pojazdu. Nie może być możliwości długoterminowej dezaktywacji odpowiednich ostrzeżeń wzrokowych. 9. ZGODNOŚĆ PRODUKCJI Procedury zgodności produkcji muszą być zgodne z procedurami określonymi w dodatku 2 do Porozumienia (E/ECE/324-E/ECE/TRANS/505/Rev.2) oraz następującymi wymaganiami: 9.1. Każdy typ pojazdu, pas bezpieczeństwa lub urządzenie przytrzymujące homologowane zgodnie z niniejszym regulaminem muszą być wytwarzane w sposób zapewniający zgodność z typem homologowanym poprzez spełnienie wymogów określonych w pkt 6, 7, i 8 powyżej Należy spełnić minimalne wymagania w zakresie procedur kontroli zgodności produkcji określone w załączniku 14 do niniejszego regulaminu Organ, który udzielił homologacji typu, może w dowolnym czasie dokonać weryfikacji metod kontroli zgodności produkcji stosowanych w każdym zakładzie produkcyjnym. Normalna częstotliwość takich weryfikacji wynosi dwa razy na rok. 10. SANKCJE Z TYTUŁU NIEZGODNOŚCI PRODUKCJI Homologacja udzielona w odniesieniu do pojazdu, typu pasa bezpieczeństwa lub urządzenia przytrzymującego zgodnie z niniejszym regulaminem może zostać cofnięta w razie niespełnienia wymogu określonego w pkt 9.1 powyżej lub gdyby wybrany pas bezpieczeństwa lub urządzenie przytrzymujące nie przeszły z wynikiem pozytywnym badań określonych w pkt 9.2 powyżej.

34 L 109/ Jeżeli Umawiająca się Strona Porozumienia stosująca niniejszy regulamin postanowi o cofnięciu uprzednio przez siebie udzielonej homologacji, niezwłocznie powiadamia o tym fakcie, za pomocą formularza zawiadomienia zgodnego ze wzorem zamieszczonym (odpowiednio) w załączniku 1A lub załączniku 1B do niniejszego regulaminu, pozostałe Umawiające się Strony stosujące niniejszy regulamin. 11. ZMIANA I ROZSZERZENIE HOMOLOGACJI TYPU POJAZDU, PASA BEZPIECZEŃSTWA LUB URZĄDZENIA PRZYTRZYMUJĄCEGO O każdej zmianie dotyczącej typu pojazdu bądź pasa bezpieczeństwa lub urządzenia przytrzymującego lub obu z nich należy powiadomić organ, który udzielił homologacji typu pojazdu, typu pasa bezpieczeństwa lub typu urządzenia przytrzymującego. Organ ten może: uznać za mało prawdopodobne, aby dokonane zmiany miały istotne negatywne skutki, i uznać, że w każdym wypadku dany pojazd, pas bezpieczeństwa lub urządzenie przytrzymujące nadal spełniają odpowiednie wymogi; lub zażądać kolejnego sprawozdania z badań od placówki technicznej odpowiedzialnej za ich przeprowadzenie Nie naruszając przepisów pkt 11.1 powyżej, za modyfikację typu pojazdu nie uważa się wariantu pojazdu o masie w stanie gotowym do jazdy mniejszej niż masa w stanie gotowym do jazdy pojazdu poddanego badaniu homologacyjnemu Strony Porozumienia stosujące niniejszy regulamin powiadamia się o potwierdzeniu homologacji lub odmowie udzielenia homologacji, z wyszczególnieniem zmian, zgodnie z procedurą określoną w pkt lub niniejszego regulaminu Organ udzielający rozszerzenia homologacji typu przydziela numer seryjny dla takiego rozszerzenia oraz informuje o nim pozostałe Strony Porozumienia z 1958 r. stosujące niniejszy regulamin, przy użyciu formularza zawiadomienia zgodnego ze wzorem w załączniku 1A lub 1B do niniejszego regulaminu. 12. OSTATECZNE ZANIECHANIE PRODUKCJI Jeżeli posiadacz homologacji całkowicie zaprzestanie produkcji urządzenia homologowanego zgodnie z niniejszym regulaminem, musi poinformować o tym organ, który udzielił homologacji typu. Po otrzymaniu stosownego zawiadomienia wyżej wymieniony organ powiadamia o tym pozostałe Strony Porozumienia z 1958 r. stosujące niniejszy regulamin, przy użyciu formularza zawiadomienia zgodnego ze wzorem zamieszczonym w załączniku 1A lub 1B do niniejszego regulaminu. 13. INSTRUKCJE W przypadku typu pasów bezpieczeństwa niedostarczanych razem z pojazdem informacja na opakowaniu oraz instrukcja montażu muszą jasno określać typ pojazdu, do którego pasy takie są przeznaczone. 14. NAZWY I ADRESY ACÓWEK TECHNICZNYCH ODPOWIEDZIALNYCH ZA PRZEPROWADZANIE BADAŃ HOMOLOGACYJNYCH ORAZ NAZWY I ADRESY ORGANÓW UDZIELAJĄCYCH HOMOLOGACJI TYPU Strony Porozumienia z 1958 r. stosujące niniejszy regulamin przekazują sekretariatowi Organizacji Narodów Zjednoczonych nazwy i adresy placówek technicznych odpowiedzialnych za przeprowadzanie badań homologacyjnych oraz organów udzielających homologacji typu, którym należy przesłać wydane w innych krajach zawiadomienia poświadczające udzielenie, odmowę udzielenia, rozszerzenie lub cofnięcie homologacji. 15. PRZEPISY PRZEJŚCIOWE Homologacja typu pojazdu Od oficjalnej daty wejścia w życie suplementu 15 do serii poprawek 04 Umawiające się Strony stosujące niniejszy regulamin nie mogą odmówić udzielenia homologacji zgodnie z niniejszym regulaminem zmienionym suplementem 15 do serii poprawek Po upływie 2 lat od wejścia w życie suplementu 15 do serii poprawek 04 do niniejszego regulaminu Umawiające się Strony stosujące niniejszy regulamin udzielają homologacji tylko w razie spełnienia wymogów niniejszego regulaminu zmienionego suplementem 15 do serii poprawek 04.

35 L 109/ Po upływie 7 lat od wejścia w życie suplementu 15 do serii poprawek 04 do niniejszego regulaminu Umawiające się Strony stosujące niniejszy regulamin mogą odmówić uznania homologacji nieudzielonych zgodnie z suplementem 15 do serii poprawek 04 do niniejszego regulaminu. Obowiązujące homologacje kategorii pojazdów innych niż M 1, na które nie ma wpływu suplement 15 do serii poprawek 04 do niniejszego regulaminu, pozostają jednak ważne, a Umawiające się Strony stosujące niniejszy regulamin nadal je akceptują Ponadto od dnia 1 października 2000 r., w przypadku pojazdów kategorii M 1 i N 1 Umawiające się Strony stosujące niniejszy regulamin mogą odmówić uznania homologacji nieudzielonych zgodnie z suplementem 8 do serii poprawek 04 do niniejszego regulaminu, jeżeli nie zostały spełnione wymogi informacyjne określone w pkt oraz w załączniku Montaż pasów bezpieczeństwa i urządzeń przypominających o zapięciu pasów Niniejsze przepisy przejściowe mają zastosowanie jedynie do montażu pasów bezpieczeństwa i urządzeń przypominających o zapięciu pasów i nie powodują zmiany oznakowania pasów bezpieczeństwa Od oficjalnej daty wejścia w życie suplementu 12 do serii poprawek 04 Umawiające się Strony stosujące niniejszy regulamin nie mogą odmówić udzielenia homologacji zgodnie z niniejszym regulaminem zmienionym suplementem 12 do serii poprawek Po upływie 36 miesięcy od oficjalnej daty wejścia w życie, o której mowa w pkt powyżej, Umawiające się Strony stosujące niniejszy regulamin udzielają homologacji tylko typom pojazdów zgodnym z wymogami niniejszego regulaminu zmienionego suplementem 12 do serii poprawek Po upływie 60 miesięcy od oficjalnej daty wejścia w życie, o której mowa w pkt powyżej, Umawiające się Strony stosujące niniejszy regulamin mogą odmówić uznania homologacji nieudzielonych zgodnie z niniejszym regulaminem zmienionym suplementem 12 do serii poprawek Od oficjalnej daty wejścia w życie suplementu 14 do serii poprawek 04 Umawiające się Strony stosujące niniejszy regulamin nie mogą odmówić udzielenia homologacji zgodnie z niniejszym regulaminem zmienionym suplementem 14 do serii poprawek Od oficjalnej daty wejścia w życie suplementu 16 do serii poprawek 04 Umawiające się Strony stosujące niniejszy regulamin nie mogą odmówić udzielenia homologacji zgodnie z niniejszym regulaminem zmienionym suplementem 16 do serii poprawek Po upływie 36 miesięcy od oficjalnej daty wejścia w życie, o której mowa w pkt powyżej, Umawiające się Strony stosujące niniejszy regulamin udzielają homologacji tylko typom pojazdów zgodnym z wymogami niniejszego regulaminu zmienionego suplementem 14 do serii poprawek Po upływie 60 miesięcy od oficjalnej daty wejścia w życie, o której mowa w pkt powyżej, Umawiające się Strony stosujące niniejszy regulamin mogą odmówić uznania homologacji nieudzielonych zgodnie z suplementem 14 do serii poprawek 04 do niniejszego regulaminu Po 16 lipca 2006 r. Umawiające się Strony stosujące niniejszy regulamin udzielają homologacji tylko typom pojazdów zgodnym z wymogami niniejszego regulaminu zmienionego suplementem 16 do serii poprawek Po 16 lipca 2008 r. Umawiające się Strony stosujące niniejszy regulamin mogą odmówić uznania homologacji pojazdów kategorii N 1 nieudzielonych zgodnie z suplementem 16 do serii poprawek 04 do niniejszego regulaminu Od oficjalnej daty wejścia w życie serii poprawek 05 Umawiające się Strony stosujące niniejszy regulamin nie mogą odmówić udzielenia homologacji zgodnie z niniejszym regulaminem zmienionym serią poprawek Po upływie 18 miesięcy od daty wejścia w życie Umawiające się Strony stosujące niniejszy regulamin udzielają homologacji tylko w przypadku, gdy typ pojazdu mający otrzymać homologację odpowiada wymogom niniejszego regulaminu zmienionego serią poprawek 05.

36 L 109/ Po upływie 72 miesięcy od daty wejścia w życie serii poprawek 05 do niniejszego regulaminu homologacje udzielone zgodnie z niniejszym regulaminem tracą ważność, chyba że dany typ pojazdu spełnia wymogi niniejszego regulaminu zmienionego serią poprawek Niezależnie od pkt homologacje pojazdów kategorii innych niż M 1 udzielone zgodnie z poprzednimi seriami poprawek do regulaminu, na które nie ma wpływu seria poprawek 05 dotycząca wymogów w zakresie montażu urządzeń przypominających o zapięciu pasów, pozostają ważne i Umawiające się Strony stosujące niniejszy regulamin nadal je akceptują Niezależnie od pkt homologacje pojazdów kategorii innych niż N 2 i N 3 udzielone zgodnie z poprzednimi seriami poprawek do regulaminu, na które nie ma wpływu seria poprawek 05 dotycząca minimalnych wymogów w zakresie pasów bezpieczeństwa i zwijaczy na podstawie załącznika 16, pozostają ważne i Umawiające się Strony stosujące niniejszy regulamin nadal je akceptują Nawet po wejściu w życie serii poprawek 05 homologacje części i oddzielnych zespołów technicznych, udzielone zgodnie z poprzednimi seriami poprawek do regulaminu, pozostają ważne i Umawiające się Strony stosujące niniejszy regulamin nadal je akceptują i nie mogą odmówić rozszerzenia homologacji na podstawie serii poprawek 04 do niniejszego regulaminu Niezależnie od powyższych przepisów przejściowych, w których stosowanie niniejszego regulaminu zaczyna obowiązywać po dacie wejścia w życie serii poprawek 05, Umawiające się Strony nie są zobowiązane do uznawania homologacji udzielonych zgodnie z poprzednimi seriami poprawek do niniejszego regulaminu Od oficjalnej daty wejścia w życie serii poprawek 06 Umawiające się Strony stosujące niniejszy regulamin nie mogą odmówić udzielenia homologacji zgodnie z niniejszym regulaminem zmienionym serią poprawek Po upływie 24 miesięcy od daty wejścia w życie serii poprawek 06 Umawiające się Strony stosujące niniejszy regulamin udzielają homologacji tylko w razie spełnienia wymogów niniejszego regulaminu zmienionego serią poprawek Po upływie 36 miesięcy od daty wejścia w życie serii poprawek 06 Umawiające się Strony stosujące niniejszy regulamin mogą odmówić uznania homologacji nieudzielonych zgodnie z serią poprawek 06 do niniejszego regulaminu Nawet po wejściu w życie serii poprawek 06 homologacje części i oddzielnych zespołów technicznych udzielone zgodnie z poprzednimi seriami poprawek do regulaminu pozostają ważne i Umawiające się Strony stosujące niniejszy regulamin nadal je akceptują i mogą nadal udzielać rozszerzeń homologacji na podstawie serii poprawek 05 do niniejszego regulaminu Niezależnie od pkt i homologacje pojazdów kategorii udzielone zgodnie z poprzednimi seriami poprawek do regulaminu, na które nie ma wpływu seria poprawek 06, pozostają ważne i Umawiające się Strony stosujące niniejszy regulamin nadal je akceptują O ile wymogi krajowe obowiązujące w chwili przystępowania do niniejszego regulaminu nie obejmują obowiązkowego montowania pasów bezpieczeństwa w przypadku siedzeń składanych, Umawiające się Strony mogą w dalszym ciągu zezwalać na ich niemontowanie do celów homologacji krajowych i w takim przypadku takim kategoriom autobusów nie udziela się homologacji typu na podstawie niniejszego regulaminu Umawiające się Strony stosujące niniejszy regulamin nie mogą odmówić udzielenia homologacji części na podstawie poprzedniej serii poprawek do regulaminu, jeżeli pasy bezpieczeństwa są przeznaczone do montażu w pojazdach homologowanych przed daną serią poprawek Od oficjalnej daty wejścia w życie suplementu 5 do serii poprawek 06 Umawiające się Strony stosujące niniejszy regulamin nie mogą odmówić udzielenia homologacji zgodnie z niniejszym regulaminem zmienionym suplementem 5 do serii poprawek W okresie 12 miesięcy od daty wejścia w życie suplementu 5 do serii poprawek 06 do niniejszego regulaminu Umawiające się Strony stosujące niniejszy regulamin mogą nadal udzielać homologacji typu zgodnie z serią poprawek 06 do niniejszego regulaminu, bez uwzględniania przepisów suplementu 5 do serii poprawek 06.

37 L 109/ Do 1 września 2018 r. żadna z Umawiających się Stron stosujących niniejszy regulamin nie może odmówić udzielenia homologacji typu zgodnie z serią poprawek 06 bez uwzględnienia suplementu 9 do serii poprawek Od oficjalnej daty wejścia w życie serii poprawek 07 żadna z Umawiających się Stron stosujących niniejszy regulamin nie może odmówić udzielenia ani uznania homologacji typu na podstawie niniejszego regulaminu zmienionego serią poprawek 07. Umawiające się Strony w dalszym ciągu udzielają rozszerzeń homologacji udzielonych na podstawie poprzednich serii poprawek Od 1 września 2019 r. Umawiające się Strony stosujące niniejszy regulamin nie są zobowiązane do uznawania homologacji typu udzielonych na podstawie poprzednich serii poprawek, które zostały po raz pierwszy udzielone 1 września 2019 r. lub po tej dacie Urządzenie przypominające o zapięciu pasów nie jest obowiązkowe dla demontowalnych siedzeń tylnych oraz siedzenia w rzędzie, w którym jest siedzenie podwieszane, do celów udzielania homologacji typu zgodnie z serią 07 poprawek do 1 września 2022 r. Zwolnienia te stosuje się nadal w przypadku rozszerzenia homologacji udzielonych po raz pierwszy przed 1 września 2022 r Do 1 września 2021 r. Umawiające się Strony stosujące niniejszy regulamin uznają homologacje typu udzielone na podstawie poprzednich serii poprawek, które zostały po raz pierwszy udzielone przed 1 września 2019 r Od 1 września 2021 r. Umawiające się Strony stosujące niniejszy regulamin nie są zobowiązane do uznawania homologacji typu udzielonych na podstawie poprzednich serii poprawek do niniejszego regulaminu Niezależnie od przepisów pkt Umawiające się Strony stosujące niniejszy regulamin nadal uznają homologacje typu pasów bezpieczeństwa i urządzeń przytrzymujących udzielone na podstawie poprzednich serii poprawek do niniejszego regulaminu Niezależnie od przepisów pkt Umawiające się Strony stosujące niniejszy regulamin nadal uznają homologacje typu udzielone na podstawie poprzednich serii poprawek do niniejszego regulaminu ONZ w przypadku pojazdów, których nie dotyczą zmiany wprowadzone w serii poprawek 07.

38 L 109/ ZAŁĄCZNIK 1A

39 L 109/39

40 L 109/ ZAŁĄCZNIK 1B

41 L 109/41

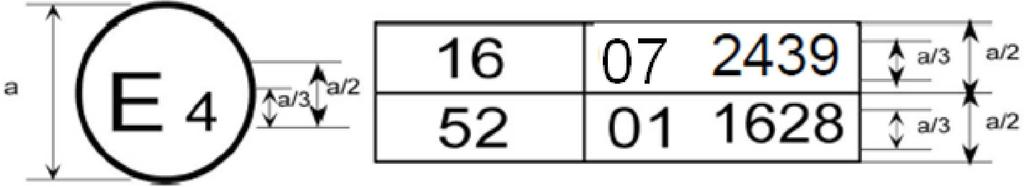

42 L 109/ ZAŁĄCZNIK 2 ROZMIESZCZENIE ZNAKÓW HOMOLOGACJI 1. Rozmieszczenie znaków homologacji pojazdu w odniesieniu do montażu pasów bezpieczeństwa WZÓR A (zob. pkt niniejszego regulaminu) a = min. 8 mm Powyższy znak homologacji umieszczony na pojeździe wskazuje, że dany typ pojazdu uzyskał homologację w odniesieniu do pasów bezpieczeństwa w Niderlandach (E4) zgodnie z regulaminem nr 16. Numer homologacji wskazuje, że homologacji udzielono zgodnie z wymogami regulaminu nr 16 zmienionego serią poprawek 07. WZÓR B (zob. pkt niniejszego regulaminu) a = min. 8 mm Powyższy znak homologacji umieszczony na pojeździe wskazuje, że dany typ pojazdu uzyskał homologację w Niderlandach (E4) zgodnie z regulaminem nr 16 i 52 ( 1 ). Numery homologacji wskazują, że w terminach udzielenia odnośnych homologacji regulamin nr 16 obejmował serię poprawek 07, a regulamin nr 52 obejmował serię poprawek Rozmieszczenie znaków homologacji pasa bezpieczeństwa (zob. pkt niniejszego regulaminu) ( 1 ) Drugi numer podano jedynie jako przykład. a = min. 8 mm

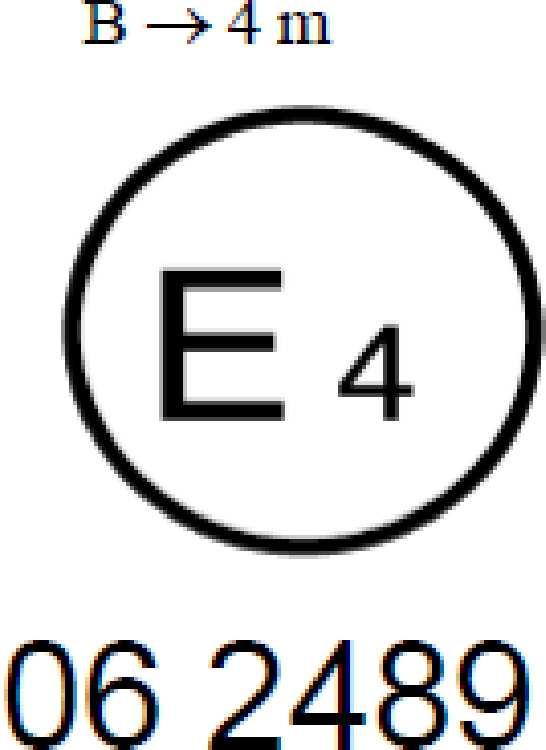

43 L 109/43 Pas noszący powyższy znak homologacji jest pasem trzypunktowym ( A ), wyposażonym w pochłaniacz energii ( e ) i homologowanym w Niderlandach (E 4) pod numerem homologacji zgodnie z regulaminem zmienionym już serią poprawek 06 w chwili homologacji. Pas noszący powyższy znak homologacji jest pasem biodrowym ( B ), wyposażonym w zwijacz typu 4 o czułości wielokrotnej (m) i homologowanym w Niderlandach (E 4) pod numerem homologacji zgodnie z regulaminem zmienionym już serią poprawek 06 w chwili homologacji. Uwaga: Numer homologacji oraz symbole dodatkowe muszą znajdować się blisko okręgu, poniżej lub powyżej litery E lub też na prawo bądź na lewo od niej. Cyfry tworzące numer homologacji muszą znajdować się po tej samej stronie E i być zwrócone w tym samym kierunku. Dodatkowe symbole muszą znajdować się dokładnie naprzeciw numeru homologacji. Należy unikać stosowania cyfr rzymskich jako numerów homologacji, aby nie zostały pomylone z innymi symbolami. Pas noszący powyższy znak homologacji jest pasem typu specjalnego ( S ), wyposażonym w pochłaniacz energii ( e ) i homologowanym w Niderlandach (E 4) zgodnie z regulaminem zmienionym już serią poprawek 06 w chwili homologacji, przy czym numer homologacji to Pas noszący powyższy znak homologacji to pas typu specjalnego ( S ) stanowiący część urządzenia przytrzymującego ( Z ), wyposażony w pochłaniacz energii ( e ). Uzyskał homologację w Niderlandach (E 4) zgodnie z regulaminem zmienionym już serią poprawek 06 w chwili homologacji, przy czym numer homologacji to

44 L 109/ a = min. 8 mm Pas noszący powyższy znak homologacji typu jest pasem trzypunktowym ( A ), wyposażonym w zwijacz typu 4N ( r4n ) o czułości wielokrotnej ( m ), w odniesieniu do którego homologacji typu udzielono w Niderlandach (E 4) zgodnie z regulaminem zmienionym już serią poprawek 06 w chwili homologacji, przy czym numer homologacji to Pasa tego nie należy montować w pojazdach kategorii M 1. Pas noszący powyższy znak homologacji typu to pas trzypunktowy ( A ), wyposażony w pochłaniacz energii ( e ), homologowany jako spełniający szczególne wymogi pkt lub niniejszego regulaminu, oraz posiadający zwijacz typu 4 ( r4 ) o czułości wielokrotnej ( m ), w odniesieniu do którego homologacji typu udzielono w Niderlandach ( E 4 ), przy czym numer homologacji to Pierwsze dwie cyfry wskazują, że w chwili homologacji regulamin był już zmieniony serią poprawek 06. Taki pas bezpieczeństwa montuje się w pojazdach wyposażonych w poduszkę powietrzną w danym miejscu siedzącym.

45 L 109/45 ZAŁĄCZNIK 3 SCHEMAT URZĄDZENIA DO BADANIA TRWAŁOŚCI MECHANIZMU ZWIJAJĄCEGO

46 L 109/ ZAŁĄCZNIK 4 SCHEMAT URZĄDZENIA DO BADANIA BLOKOWANIA ZWIJACZY Z BLOKADĄ AWARYJNĄ Odpowiednie urządzenie pokazane jest na rysunku i składa się z napędzanej silnikiem krzywki, której popychacz jest połączony drutami z małym wózkiem zamontowanym na torze. Połączenie konstrukcji krzywki i obrotów silnika daje wymagane przyspieszenie, przy stopniu przyrostu przyspieszenia określonym w pkt niniejszego regulaminu, zaś suw jest ustawiony tak, aby przekraczał maksymalne dopuszczalne przesunięcie taśm przed zablokowaniem. Na wózku zamontowana jest platforma nośna, która może obracać się, umożliwiając zamontowanie zwijacza w zmiennych położeniach w stosunku do kierunku ruchu wózka. Podczas badania zwijacza w odniesieniu do czułości na ruch taśmy zwijacz zamontowany jest na odpowiednio zamocowanym wsporniku, a taśma jest przymocowana do wózka. Podczas przeprowadzania powyższego badania wszelkie wsporniki itp. dostarczone przez producenta lub jego upoważnionego przedstawiciela są włączone w instalację do badań, aby jak najbardziej upodobnić ją do instalacji przewidzianej w pojeździe. Wszelkie dodatkowe wsporniki itp., które mogą być wymagane w celu upodobnienia do instalacji przewidzianej w pojeździe, zapewnia producent lub jego upoważniony przedstawiciel.

47 L 109/47 ZAŁĄCZNIK 5 SCHEMAT URZĄDZENIA DO BADANIA ODPORNOŚCI NA PYŁ (wymiary w mm)

48 L 109/ ZAŁĄCZNIK 6 OPIS WÓZKA, SIEDZENIA, KOTWICZEŃ I URZĄDZENIA ZATRZYMUJĄCEGO 1. WÓZEK Do celów badań pasów bezpieczeństwa masa wózka wyposażonego tylko w siedzenie wynosi 400 kg ± 20 kg. Do celów badań urządzeń przytrzymujących masa wózka z przymocowaną konstrukcją pojazdu wynosi 800 kg. Jednakże w razie potrzeby masa całkowita wózka i konstrukcji pojazdu może być zwiększana skokowo co 200 kg. W żadnym wypadku masa całkowita nie może różnić się od wartości nominalnej o więcej niż ± 40 kg. 2. SIEDZENIE Z wyjątkiem badań urządzeń przytrzymujących, siedzenie musi mieć sztywną konstrukcję i gładką powierzchnię. Zachowuje się parametry podane na rys. 1 w niniejszym załączniku, przy czym należy zwrócić uwagę, aby żadna część metalowa nie mogła wejść w styczność z pasem. 3. KOTWICZENIA 3.1. W przypadku pasa wyposażonego w urządzenie regulacji wysokości pasa, zgodnie z definicją w pkt niniejszego regulaminu, urządzenie to przymocowywane jest do sztywnej ramy lub do części pojazdu, na której jest w trybie normalnym montowane i która jest bezpiecznie mocowana na wózku badawczym Ogólne kotwiczenia rozmieszcza się zgodnie z rys. 1. Znaki odpowiadające układowi punktów kotwiczenia pokazują, gdzie końce pasa powinny być zamocowane do wózka lub do przetwornika obciążenia, w zależności od przypadku. Punktami kotwiczenia do wykorzystania w trybie normalnym są punkty A, B i K, jeżeli długość taśmy między górną krawędzią zamka i otworem do zamocowania wspornika taśmy nie przekracza 250 mm. W przeciwnym wypadku należy wykorzystać punkty A1 i B1. Dopuszczalna różnica w umiejscowieniu punktów kotwiczenia jest taka, że każdy punkt kotwiczenia może być umieszczony nie więcej niż 50 mm od odpowiednich punktów A, B oraz K wskazanych na rys. 1 lub punktów A1, B1 oraz K, w zależności od przypadku Konstrukcja utrzymująca kotwiczenia musi być sztywna. Górny punkt kotwiczenia nie może przemieszczać się o więcej niż 0,2 mm w kierunku wzdłużnym, jeżeli w kierunku tym przyłożone zostaje obciążenie o wartości 98 dan. Wózek jest tak skonstruowany, aby nie nastąpiło jakiekolwiek trwałe odkształcenie części utrzymujących kotwiczenia podczas badania Jeżeli w celu zamontowania zwijacza konieczne jest czwarte kotwiczenie, musi ono: być umiejscowione w pionowej płaszczyźnie wzdłużnej przechodzącej przez punkt K ; umożliwiać odchylenie zwijacza pod kątem zalecanym przez producenta; być umiejscowione na łuku koła o promieniu KB1 = 790 mm, jeżeli długość między górną prowadnicą taśmy i wyjściem taśmy ze zwijacza jest nie mniejsza niż 540 mm lub, we wszystkich innych przypadkach, na łuku koła ze środkiem K i o promieniu 350 mm. 4. URZĄDZENIE ZATRZYMUJĄCE 4.1. Urządzenie to składa się z dwóch identycznych pochłaniaczy zamontowanych równolegle, z wyjątkiem urządzeń przytrzymujących, gdzie stosowane są cztery pochłaniacze dla masy nominalnej 800 kg. W razie potrzeby można zastosować dodatkowy pochłaniacz dla każdych dodatkowych 200 kg masy nominalnej. Każdy pochłaniacz obejmuje: korpus zewnętrzny wykonany z rury stalowej; tuleję poliuretanową pochłaniającą energię; gałkę owalną ze stali polerowanej wsuwającą się do pochłaniacza; oraz pręt i płytę uderzeniową Wymiary poszczególnych części tego pochłaniacza podano na schematach przedstawionych na rys. 2, 3 i 4.

49 L 109/ Właściwości materiału pochłaniającego podano w tabeli w niniejszym załączniku. Bezpośrednio przed każdym badaniem rury są kondycjonowane w temperaturze wynoszącej od 15 C do 25 C przez co najmniej 12 godzin i nie są w tym czasie używane. Temperatura urządzenia zatrzymującego podczas badania dynamicznego pasów bezpieczeństwa lub urządzeń przytrzymujących musi być taka sama jak podczas badania kalibracyjnego, z tolerancją ± 2 C. Wymogi, jakie musi spełnić urządzenie zatrzymujące, określono w załączniku 8 do niniejszego regulaminu. Dopuszcza się zastosowanie dowolnego innego urządzenia zapewniającego równoważne wyniki. Właściwości materiału pochłaniającego (Metoda ASTM D 735, jeżeli nie podano inaczej) Twardość w skali Shore'a A 95 ± 2 w temperaturze 20 ± 5 C Wytrzymałość na zerwanie R o > 343 dan/cm 2 Minimalne wydłużenie A o > 400 % Moduł przy 100 % wydłużenia > 108 dan/cm 2 Przy 300 % wydłużenia > 235 dan/cm 2 Kruchość w niskich temperaturach (metoda ASTM D 736) 5 godz. w temperaturze -55 C Odkształcenie trwałe po ściskaniu (metoda B) 22 godz. przy 70 C < 45 % Gęstość przy 25 C od 1,05 do 1,10 Starzenie w powietrzu (metoda ASTM D 573) 70 godz. przy 100 C: Twardość w skali Shore'a A: zmiana maksymalnie o ±3 Wytrzymałość na zerwanie: zmniejszenie < 10 % R o Wydłużenie: zmniejszenie < 10 % A o Masa: zmniejszenie < 1 % Zanurzenie w oleju (metoda ASTM nr 1 olej): 70 godz. przy 100 C: Twardość w skali Shore'a A: zmiana maksymalnie o ±4 Wytrzymałość na zerwanie: zmniejszenie < 15 % R o Zanurzenie w oleju (metoda ASTM nr 3 olej): Wydłużenie: zmniejszenie < 10 % A o Objętość: zwiększenie < 5 % 70 godz. przy 100 C: Wytrzymałość na zerwanie: zmniejszenie < 15 % R o Zanurzenie w wodzie destylowanej Wydłużenie: zmniejszenie < 15 % A o Objętość: zwiększenie < 20 % 1 tydzień przy 70 C Wytrzymałość na zerwanie: zmniejszenie < 35 % R o Wydłużenie: zwiększenie < 20 % A o

50 L 109/ Rysunek 1 Wózek, siedzenie, kotwiczenie Rysunek 2 Urządzenie zatrzymujące (złożone)
