1 przygotowanie grafik do druku

2 Spis treści.0 ROZMIARY RAM CLEVER FRAME. JAK DOSTARCZYĆ NAM PLIKI DO DRUKU?. JAK PRZYGOTOWAĆ PLIKI GRAFICZNE/FORMAT PLIKÓW. GRAFIKA NA RAMĘ R-FRAME.4 GRAFIKA PODŚWIETLANA.5 GRAFIKA NA DRZWI CLEVER FRAME I CLEVER FRAME X.6 GRAFIKA NA LADY CF i X.7 GRAFIKA NA LADĘ BAROWĄ.8 GRAFIKA i UMIEJSCOWIENIE PÓŁEK CLEVER FRAME.9 GRAFIKA i UMIEJSCOWIENIE PÓŁEK CLEVER FRAME X.0 GRAFIKA i UMIEJSCOWIENIE ULOTKOWNIKÓW CLEVER FRAME x. GRAFIKA i UMIEJSCOWIENIE ULOTKOWNIKÓW CLEVER FRAME. GRAFIKA i UMIEJSCOWIENIE TELEWIZORA

3 .0 ROZMIARY RAM CLEVER FRAME Ramy standarodwe Ramy uzupełniające 5 X 00 CM 00 X 00 CM 00 X 75 CM 00 X 50 CM 5 X 5 CM 00 X 50 CM D D C D. DC. DC. Ramy uzupełniające R-frame rama łukowa 5 X 00 CM 50 X 00 CM 5 X 75 CM 5 X 50 CM 00 X 55 CM 5 X 55 CM DC. DC. D. D. R R 4

4 . JAK DOSTARCZYĆ NAM PLIKI DO DRUKU?. JAK PRZYGOTOWAĆ PLIKI GRAFICZNE/FORMAT PLIKÓW. NA PODANY W ZAMÓWIENIU ADRES PRZESYŁAMY LINK DO USŁUGI CLEVER FRAME CLOUD. Aby zamówienie mogło zostać zrealizowane w uzgodnionym czasie prosimy o zwrócenie uwagi na maksymalny termin dostarczenia grafik. Jeśli nie otrzymali Państwo wiadomości lub link nie jest aktywny, prosimy o kontakt z państwa opiekunem handlowym.. PO KLIKNIĘCIU NA LINK NASTĘPUJE PRZEKIEROWANIE NA STRONĘ CLEVER FRAME CLOUD.. FOLDER, W KTÓRYM NALEŻY UMIEŚCIĆ PLIKI MA NADANY NUMER ZAMÓWIENIA ORAZ NAZWĘ FIRMY. 4. PLIKI MOŻNA PRZECIĄGNĄĆ Z KOMPUTERA LUB DODAĆ ZA POMOCĄ PRZYCISKU +. SPECYFIKACJA PLIKÓW DO DRUKU CYFROWEGO CLEVER FRAME FORMAT PLIKU TIFF 0 DPI PRZESTRZEŃ BARWNA CMYK BEZ WARSTW - PLIK SPŁASZCZONY KOMPRESJA LZW WYMIAR W SKALI : STOISKA CF BRAK SPADÓW - WYMIAR NETTO=BRUTTO. PODZIAŁ PLIKÓW/SPADY/PRZECIĘCIA PLIKI PRZYGOTOWUJEMY NA CAŁE ŚCIANY, I ELEMENTY -> PATRZ JAK OPISYWAC PT NIE UMIESZCZAMY WAŻNYCH ELEMENTÓW NA PRZECIĘCIACH RAM/PANELI -> BEZPIECZNA ODLEGŁOŚĆ TO 0MM OD KRAWĘDZI PLIKI PRZYGOTOWUJEMY BEZ SPADÓW, ZNACZNIKÓW CIĘCIA ITP.. W RAZIE PROBLEMÓW LUB DODATKOWYCH PYTAŃ Napisz do nas - grafika@cleverframe.com lub skontaktuj się ze swoim opiekunem handlowym. 4. DLACZEGO NIE PRZYJMUJEMY PLIKÓW PDF DO DRUKU? Specyfiką druku cyfrowego dla systemu Clever Frame jest dzielenie całych grafik na poszczególne panele/akcesoria. Podczas rastrowania plików PDF do podziału na panele przed drukiem na grafice pojawiają się niechciani goście jak np. brakujące fonty i znaki, białe linie na styku transparencji etc. Stąd konieczność pracy na zamkniętych, spłaszczonych plikach bez warstw. 7

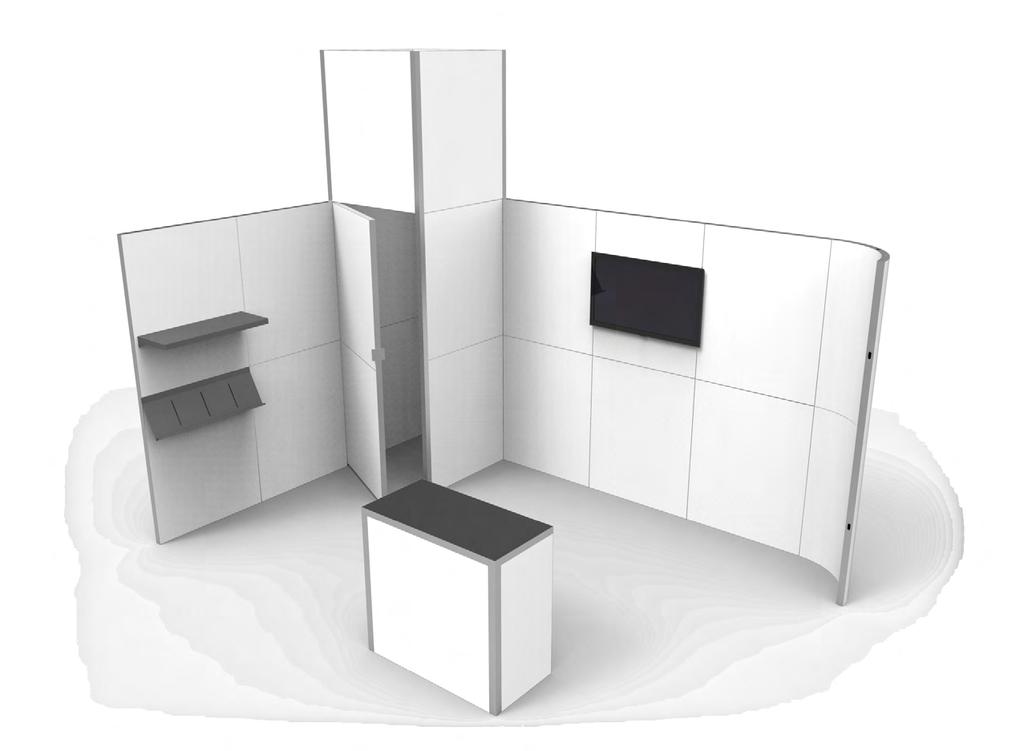

5 PRAWIDŁOWE NAZEWNICTWO PLIKÓW ROZRYSY GRAFIK Z ZAZNACZONYMI AKCESORIAMI WIEŻYCZKA_DRZWI_00X75CM.TIFF ŚCIANA_LEWA_00X50CM.TIFF ŚCIANA_PRAWA_79X50CM.TIFF ŚCIANA_LEWA_00X50CM.TIFF ŚCIANA_PRAWA_79X50CM.TIFF PÓŁKA OTWÓR D.G 50 CM TV 7 CALI RFRAME 50 CM ULOTKOWNIK OTWÓR D.A RFRAME 00 CM 79,4 CM WIEŻYCZKA_DRZWI_00X75CM.TIFF LADA_5X00C.TIFF 00 CM 5 CM DRZWI 75 CM LADA_5X00C.TIFF 8 9 DRZWI 00 CM W przypadku zastosowania akcesoriów i elementów innych niż standardowe ramy, do plików graficznych zawsze należy dołączyć rozrys na płasko. Pamiętaj o tym, aby zawsze opisać pozycje mocowania akcesoriów oraz miejsce ram o innym wymiarze, np. r-frame.

6 . GRAFIKA NA RAMĘ R-FRAME.4 GRAFIKA PODŚWIETLANA 79,4 CM R 79,4 CM R Obszar niemożliwy do podświetlenia - margines o szerokości 0 cm PANEL WEWNĘTRZNY 00 CM 5 CM Elementy podświetlone należy zaznaczyć OBRYSEM. PLIK zapisujemy w formacie : eps/pdf. Obrys określa obszar, który zostanie podświetlony. PANEL ZEWNĘTRZNY 86 CM R 86 CM R W przypadku gdy element podświetlany jest fragmentem grafiki rastrowej, należy dostarczyć dwa pliki:. TIFF z grafik do wydruku. EPS/PDF z obrysem podświetlenia w wymiarze analogicznym do pliku TIFF 00 CM 5 CM Należy pamiętać, że ze względu na łukowy kształt ramy, panele mają różną szerokość.zawsze należy zaznaczyć, czy grafika dotyczy frontowego czy tylnego panelu.

7 .5 GRAFIKA NA DRZWI CLEVER FRAME I CLEVER FRAME X.6 GRAFIKA NA LADY CF i X 50 cm 75 cm 50 cm Przygotowując grafikę na drzwi należy zachować bezpieczne odległości dla ważnych elementów grafiki - 0 MM. Uwaga, to nie jest spad! Wymiar grafiki nadal powinien wynosić np. 00x50 cm. W polu ochronnym nie powinny znajdować się teksty, logotypy czy też istotne elementy zdjęcia. Fragmenty pola ochronnego wycinane są na rzecz zawiasów, kółek oraz innych elementów. LADA CF 85 CM Format grafiki 47 x LADA CF 0 CM Format grafiki 47 x 50 cm 50 cm DRZWI 00X50 CM 0 mm LADA CF 5 CM Format grafiki 47 x 50 cm 5 cm 50 cm DRZWI 00X00 CM 57 cm 57 cm 0 mm LADA CF X 00 CM Format grafiki 4 x 57 cm 5 cm 57 cm 0 mm LADA CF X 5 CM Format grafiki 9 x 0 mm LADA PÓŁOKRĄGŁA 85 CM Format grafiki 47 x 86 cm 75 cm 86 cm 0 mm 0 mm LADA PÓŁOKRĄGŁA 5 CM Format grafiki 9 x 86 cm 5 cm 86 cm

8 .7 GRAFIKA NA LADĘ BAROWĄ.8 GRAFIKA i UMIEJSCOWIENIE PÓŁEK CLEVER FRAME 5 cm 5 cm Do montażu półek wycinane są dwa prostokątne otwory o wymiarze 8 x 89 mm. Umiejscowienie półek w zależności od wymiaru ramy zobrazowane zostało na poniższym schemacie. Podane wysokości pokazują odległość płaszczyzny półki od dolnej krawędzi ramy. Prosimy o wybór wysokości mocowania półki oraz naniesienie odpowiedniej litery na instrukcję dołączoną do grafiki, np. D.B. 5 cm 4 5 cm RAMA D 00 x 5 cm D.A - 7,5 cm D. B - 07,5 cm RAMA D/C 00x75/00x 50 cm 50 cm D. C - 87,5 cm C.A - 90,5 cm 5 D. D - 77,5 cm E - 67,5 cm D. F - 57,5 cm D. G - 47,5 cm D. H - 7,5 cm D. I - 7,5 cm C.B - 70,5 cm C.C- 60,5 cm C.D - 50,5 cm C.F - 40,5 cm C.G- 0,5 cm 4 5

9 .9 GRAFIKA i UMIEJSCOWIENIE PÓŁEK CLEVER FRAME X GRAFIKA i UMIEJSCOWIENIE ULOTKOWNIKÓW.0 CLEVER FRAME Do montażu półek wycinane są dwa prostokątne otwory o wymiarze 8 x 89 mm. Umiejscowienie półek w zależności od wymiaru ramy zobrazowane zostało na poniższym schemacie. Podane wysokości pokazują odległość płaszczyzny półki od dolnej krawędzi ramy. Prosimy o wybór wysokości mocowania półki oraz naniesienie odpowiedniej litery na instrukcję dołączoną do grafiki, np. XD.A. RAMA X D 00 x 5 cm Do montażu ulotkowników wycinane są dwa prostokątne otwory o wymiarze 8 x 89 mm. Ich umiejscowienie, w zależności od wymiaru ramy, zobrazowane zostało na poniższym schemacie.podane wysokości pokazują odległość mocowania ulotkownika od dolnej krawędzi ramy. Prosimy o wybór wysokości mocowania ulotkownika oraz naniesienie odpowiedniej litery na instrukcję dołączoną do grafiki, np. D.A. Uwaga! Powieszony ulotkownik zasłania ok. 0 cm grafiki. RAMA D 00 x 5 cm XD.A - 7,5 cm XD.B - 07,5 cm XD.C - 97,5 cm XD.D - 87,5 cm XD.E - 77,5 cm XD.F - 67,5 cm XD.G - 57,5 cm XD.H - 47,5 cm XD.I - 7,5 cm XD.J- 7,5 cm XD.K - 7,5 cm RAMA X C 00x XC.A - 90,5 cm XC.B - 80,5 cm XC.C - 70,5 cm XC.D - 60,5 cm XC.E - 50,5 cm XC.F - 40,5 cm XC.G - 0,5 cm XC.H - 0,5 cm D.A - 7,5 cm D. B - 07,5 cm D. C - 87,5 cm D. D - 77,5 cm E - 67,5 cm D. F - 57,5 cm D. G - 47,5 cm D. H - 7,5 cm D. I - 7,5 cm RAMA D/C 00x75/00x C.A - 90,5 cm C.B - 70,5 cm C.C- 60,5 cm C.D - 50,5 cm C.F - 40,5 cm C.G- 0,5 cm 6 7

10 GRAFIKA i UMIEJSCOWIENIE ULOTKOWNIKÓW. CLEVER FRAME x. GRAFIKA i UMIEJSCOWIENIE TELEWIZORA Do montażu ulotkowników wycinane są dwa prostokątne otwory o wymiarze 8 x 89 mm. Ich umiejscowienie, w zależności od wymiaru ramy, zobrazowane zostało na poniższym schemacie.podane wysokości pokazują odległość mocowania ulotkownika od dolnej krawędzi ramy. Prosimy o wybór wysokości mocowania ulotkownika oraz naniesienie odpowiedniej litery na instrukcję dołączoną do grafiki, np. XD.A. Uwaga! Powieszony ulotkownik zasłania ok. 0 cm grafiki. A A PL Wycięcie na telewizor zawsze umiejsciowione jest centralnie i zależne jest od wielkości telewizora. Telewizor może wisieć centralnie na jednej ramie, lub pomiędzy dwoma. RAMA X D 00 x 5 cm XD.A - 7,5 cm XD.B - 07,5 cm RAMA X C 00x <4 > 4 <4 > 4 XD.C - 97,5 cm XD.D - 87,5 cm XD.E - 77,5 cm XD.F - 67,5 cm XD.G - 57,5 cm XD.H - 47,5 cm XD.I - 7,5 cm XD.J- 7,5 cm XD.K - 7,5 cm XC.A - 90,5 cm XC.B - 80,5 cm XC.C - 70,5 cm XC.D - 60,5 cm XC.E - 50,5 cm XC.F - 40,5 cm XC.G - 0,5 cm XC.H - 0,5 cm 40 cm 40 cm 45 cm 45 cm 40 cm 40 cm 45 cm 45 cm 8 9
