1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY ^ OPIS OCHRONNY PL WZORU UŻYTKOWEGO Y1 (2V\ Numer zgłoszenia: Data zgłoszenia: Intel7: A47B 83/00 A47B 87/00 Zestaw mebli biurowych (43) Zgłoszenie ogłoszono: BUP Uprawniony z prawa ochronnego: LITPOL Sp. z 0.0. Joint Venture, - Suwałki, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 01/03 Twórcawzoru użytkowego: Janusz Sowulewski, Suwałki, PL ON TT ON

2 Zestaw mebli biurowych Przedmiotem wzoru użytkowego jest zestaw mebli biurowych, w skład którego wchodzi stół konferencyjny, zestaw biurek, stół-biurko oraz stolik pod komputer, mających zastosowanie w urzędach, instytucjach, bankach i zakładach pracy. Znane są zestawy mebli w postaci stołów, zawierające stół konferencyjny oraz stół okolicznościowy, w którym w miarę potrzeby stół okolicznościowy może być wykorzystywany jako człon środkowy stołu konferencyjnego, zwiększając jego długość. Inne znane zestawy mebli w postaci stołów konferencyjnych i biurek wiąże ze sobą odpowiednia proporcja ich wymiarów, faktura materiału, z którego są one wykonywane oraz niektóre elementy zunifikowane, a-zwłaszcza ich nogi. Nogi znanych zestawów mebli biurowych są z desek, płyt laminowanych, kantówek, kątowników lub rur; są łączone przy pomocy kołków lub wkrętów bezpośrednio z blatami tych mebli lub z ramą, na której osadzony jest blat i są osadzone prostopadle lub ukośnie w stosunku do blatu. W przypadku wykonywania nóg z kątowników lub rur i stosowania ramy metalowej, na której osadzony jest blat, są one często zespawane z tymi ramami. Taka konstrukcja nóg w przypadku wykonywania ich z desek, płyt laminowanych lub kantówek, nawet po krótkim okresie ich użytkowania powoduje ich rozchwianie, a w przypadku wykonywania nóg z kątowników lub rur - ich wyginanie się. Blaty znanych zestawów mebli biurowych w postaci stołów nie dają możliwości tworzenia innych kompozycji stołów lub biurek, stosownie do zmieniających się stałych lub okresowych potrzeb użytkownika. Celem wzoru użytkowego jest usunięcie wskazanych wyżej niedogodności, przez opracowanie konstrukcji zestawu o stabilnych i sztywnych nogach, dającego możliwość tworzenia stolików, stołów-biurek, bądź biurek i ich zestawów stosownie do zmieniających się potrzeb, przy wykorzystaniu elementów posiadanych mebli i zakupieniu niektórych elementów uzupełniających. Zostało; to rozwiązane wg wzoru w ten sposób, że jednakowa dla wszystkich mebli zestawu noga posiada usytuowaną ukośnie, skierowaną na zewnątrz goleń

3 -2- oraz stopę z dwoma oddalonymi od siebie punktami styku z podłożem. Goleń nogi wykonana jest z dwóch oddalonych od siebie, równoległych odcinków rury o przekroju kwadratowym, połączonych w celu usztywnienia konstrukcji - od dołu wysięgnikiem stopy, a od góry wspornikiem ramy. Blat stołu konferencyjnego posiada dwie pary odpowiadających sobie wzajemnie kształtem i wymiarami członów środkowych i krańcowych, z których para członów środkowych stanowi środkową część blatu, a para członów krańcowych - jego krańce. Blat zestawu biurek posiada dwa człony środkowe, blat stołu-biurka posiada dwa człony środkowe oraz jeden człon krańcowy, zaś blat stolika pod komputer stanowi jeden człon środkowy. Stopa nogi w punktach zetknięcia z podłożem zaopatrzona jest w śruby regulacyjne do wypoziomowania mebla. Człony środkowe blatów posiadają płaszczyznę czołową płaską, płaszczyznę przeciwległą do czołowej - wklęsłą łukowo oraz płaszczyzny boczne - wypukłe łukowo. Płaszczyzny czołowe członów krańcowych są wypukłe łukowo, a ich symetryczne płaszczyzny przeciwległe do czołowej są wklęsłe i odpowiadają kształtem i wymiarami wypukłym łukowo płaszczyznom bocznym członów środkowych. W blacie stołu konferencyjnego człony środkowe są zwrócone do siebie płaszczyznami wklęsłymi łukowo, w blacie zestawu biurek są one zwrócone do siebie płaszczyznami płaskimi, a w blacie stołubiurka stykają się ze sobą krawędziami płaszczyzn czołowych płaskich, które są następnie odchylone od siebie, tworząc układ widlasty. Korzystnym skutkiem wzoru jest poprawa jakości mebli wynikająca z unifikacji ich części składowych, obniżka kosztów ich wytwarzania oraz umożliwienie tworzenia - przy użyciu prostych narzędzi, z posiadanego zestawu lub poprzez dokupienie niektórych jego elementów - mebli i ich zestawów stosownie do potrzeb użytkownika. Przedmiot wzoru został uwidoczniony na rysunku, na którym fig. 1 przedstawia widok boczny stołu konferencyjnego, fig.2 - widok stołu konferencyjnego z góry z częściowym krojem, fig.3 - widok z góry stołu-biurka z częściowym krojem, fig.4 - widok z góry stolika pod komputer z częściowym krojem, fig.5 - widok boczny stolika pod komputer, fig.6 - widok z góry zestawu biurek z częściowym krojem, fig.7 - cząstkowy przekrój węzła połączeniowego nogi z ramą stołu, fig. 8 - cząstkowy przekrój węzła połączeniowego blatów z ramą, fig. 9 - widok boczny nogi z częściowym krojem, zaś fig widok nogi z góry. W zestawie mebli według wzoru, jednakowa dla wszystkich mebli noga 1 posiada usytuowaną ukośnie, skierowaną na zewnątrz goleń 2 oraz stopę 3 z dwoma oddalonymi od siebie punktami styku z podłożem. Goleń 2 nogi l wykonana jest z dwóch oddalonych od siebie, równoległych odcinków 4 i 5 rury o przekroju kwadratowym, połączonych w celu usztywnienia jej konstrukcji - od dołu przyspawanym wysięgnikiem 6 stopy 3, a od góry również przyspawanym wspornikiem 7. Stopę 3 tworzy wysięgnik 6 oraz część odcinka 5 goleni 2. W punktach styku stopy 3 z podłożem przyspawane są zaślepki 8 z nakrętkami 9,w których osadzone są śruby regulacyjne _10 do wypoziomowania mebla. Do odcinka 4 goleni 2, w górnej jego części przyspawany jest wspornik _H. Część zewnętrzna

4 wspornika 7 jest zukosowana i zaślepiona zaślepką 12. Zewnętrzna płaszczyzna 13 zaślepki 12 oraz zewnętrzna płaszczyzna 14 wspornika H leżą w jednej płaszczyźnie i stanowią płaszczyznę styku z ramą _15. Do wewnętrznej powierzchni zaślepki _12 i wspornika H są przyspawane nakrętki 16. Rama _15 posiada kształt prostokąta i wykonana jest również z rury o przekroju kwadratowym. W rejonie mocowania nóg 1 w dolnej płaszczyźnie ramy _15 wykonane są otwory 17, a w górnej płaszczyźnie ramy _15 w osi otworów J/7 wykonane są otwory technologiczne 18. Nogi 1 są mocowane do ramy _15 za pomocą śrub 19 wprowadzonych przez otwory technologiczne 18 i wkręconych w nakrętki 16. W goleniu 2 nogi 1 wykonane są otwory 20 do umocowania osłon 21 osłaniających nogę 1 od strony frontowej. W górnej płaszczyźnie ramy 15 wykonane są otwory 22, w osi których od wewnątrz przyspawane są nakrętki 23. W nakrętkach 23 osadzone są kołki 24 do kojarzenia ram L5 z blatami zestawu mebli, wykonanych z płyt laminowanych. Blat 25 stołu konferencyjnego posiada dwie pary odpowiadających sobie wzajemnie kształtem i wymiarami członów środkowych 26 i krańcowych 27, z których para członów środkowych 26 stanowi środkową część blatów 25, a para członów krańcowych 27 jego krańce. Blat 25 stołu konferencyjnego oparty jest na dwóch ramach pomocniczych 28. Ramy _L5 oraz ramy pomocnicze 28 w celu nadania stabilności stołowi są połączone ze sobą rozłącznie przy pomocy śrub 29 i nakrętek 30. Blat 3_1 zestawu biurek składa się z dwóch członów środkowych 26 opartych na dwóch ramach L5. Blat 32 stołu-biurka składa się z dwóch członów środkowych 26 i jednego członu krańcowego 27 i oparty jest na dwóch ramach 15 i ramie pomocniczej 33. Blat 34 stolika pod komputer stanowi jeden człon środkowy 26 oparty na ramie 15. Ramy pomocnicze 28 i 32 wyposażone są również w nakrętki 23 i kołki 24. Człony środkowe 26 blatów 25, 31, 32, i 34 posiadają płaszczyznę czołową 35 płaską, płaszczyznę 36 przeciwległą do czołowej 35 wklęsłą łukowo oraz płaszczyzny boczne 37 wypukłe łukowo. Płaszczyzny czołowe 38 członów krańcowych 27 są wypukłe łukowo, a ich symetryczne płaszczyzny 39 przeciwległe do czołowej 38 są wklęsłe i odpowiadają kształtem i wymiarami wypukłym łukowo płaszczyznom bocznym 37 członów środkowych 26, co daje możliwość budowania z nich blatów 25, 21, i 32 bez zbędnych szczelin. W blacie 25 stołu konferencyjnego człony środkowe 26 zwrócone są do siebie płaszczyznami 36 wklęsłymi łukowo; w blacie 31 zestawu biurek są one zwrócone do siebie płaszczyznami płaskimi 35, a w blacie 32 stołu biurka stykają się ze sobą krawędziami czołowymi 40 płaszczyzn 35 płaskich, które następnie odchylone są od siebie widłowo. Człony środkowe 26 oraz człony krańcowe 27 blatów 25, 31, 32, i 34 w płaszczyźnie dolnej mają wykonane otwory 41 z osadzonymi w nich tulejkami 42 wykonanymi z elastycznego materiału. Otwory 41 wykonane są w miejscach odpowiadających położeniom kołków 24 ram 15 i ram pomocniczych 28 i 33. Montaż blatów 25, 3_L 32 i 34 odbywa się poprzez nałożenie tulejek 42 na kołki 24 i dociśnięcie aż do oparcia się tych blatów o ramy 15, 28 i 33. Elastyczność

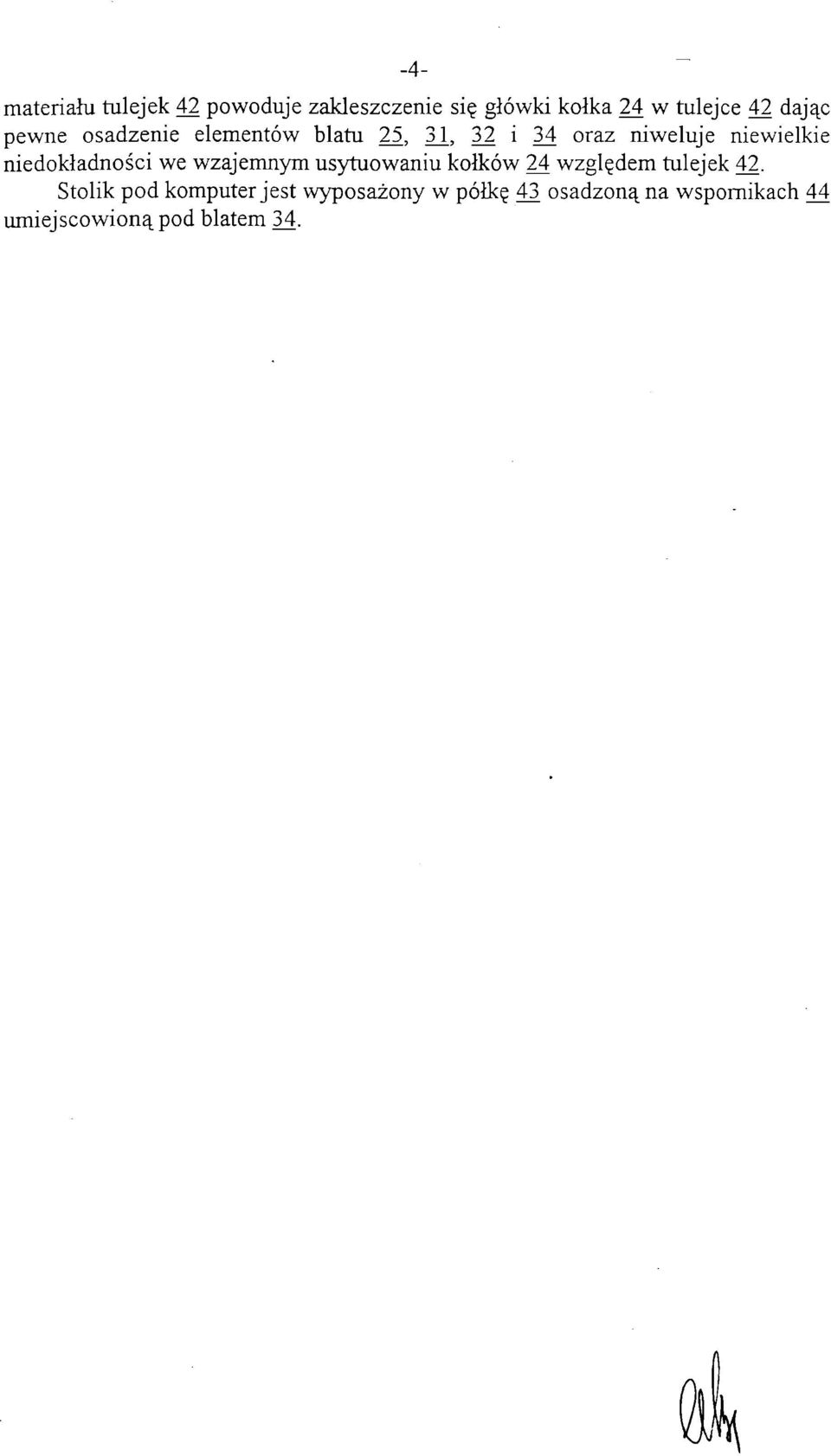

5 -4- materiału tulejek 42 powoduje zakleszczenie się główki kołka 24 w tulejce 42 dając pewne osadzenie elementów blatu 25, 3_1, 32 i 34 oraz niweluje niewielkie niedokładności we wzajemnym usytuowaniu kołków 24 względem tulejek 42. Stolik pod komputer jest wyposażony w półkę 43 osadzoną na wspornikach 44 umiejscowioną pod blatem 34.

6 Wo Zastrzeżenia ochronne 1. Zestaw mebli biurowych, w skład którego wchodzi stół konferencyjny, zestaw biurek, stół-biurko oraz stolik pod komputer zawierające: nogi, ramy wspierające blaty, blat oraz elementy złączne, znamienny tym, że noga (1) posiada usytuowaną ukośnie, skierowaną na zewnątrz goleń (2) oraz stopę (3) z dwoma oddalonymi od siebie punktami styku z podłożem, blat (25) stołu konferencyjnego posiada dwie pary odpowiadających sobie wzajemnie kształtem i wymiarami członów środkowych (26) i krańcowych (27), z któiych para członów środkowych (26) stanowi środkową część blatu (25), a para członów krańcowych (27) jego krańce, blat (31) zestawu biurek posiada dwa człony środkowe (26), blat (32) stołubiurka posiada dwa człony środkowe (26) oraz jeden człon krańcowy (27), zaś blat (34) stolika pod komputer stanowi jeden człon środkowy (26), przy czym noga (I) jest jednakowa dla wszystkich mebli zestawu, goleń (2) nogi Q) składa się z ułożonych w stosunku do siebie równolegle odcinków (4) i (5) rury o przekroju kwadratowym, stopa (3) zaopatrzona jest w śruby regulacyjne (10) do wypoziomowania mebla, człony środkowe (26) blatów (25), (31), (32), (34) posiadają płaszczyznę czołową (35) płaską, płaszczyznę (36) przeciwległą do czołowej (35) wklęsłą łukowo oraz płaszczyzny boczne (37) wypukłe łukowo, płaszczyzny czołowe (38) członów krańcowych (27) są wypukłe łukowo, a ich symetryczne płaszczyzny (39) przeciwległe do czołowej (38) są wklęsłe i odpowiadają kształtem i wymiarami wypukłym łukowo płaszczyznom bocznym (37) członów środkowych (26), w blacie (25) stołu konferencyjnego człony środkowe (26) są zwrócone do siebie wklęsłymi płaszczyznami (36), w blacie (31) zestawu biurek człony te są zwrócone do siebie płaskimi płaszczyznami (35), w blacie (32) stołu stykają się ze sobą krawędziami czołowymi (40) płaskich płaszczyzn (35), które następnie odchylone są od siebie widłowo. 2. Zestaw mebli biurowych według zastrz.l, znamienny tym, że goleń (2) nogi (I) składa się z oddalonych od siebie, dwóch równoległych odcinków (4) i (5) rury o przekroju kwadratowym, połączonych w celu usztywnienia jej konstrukcji - od dołu wysięgnikiem (6) stopy (3), a od góry wspornikiem (7). 4

7 Flg.1 Fig.2

8 r 5QWo 27 32» / 7/ 7/ 7 7/ \ 7/ / ^ Fig.3 %

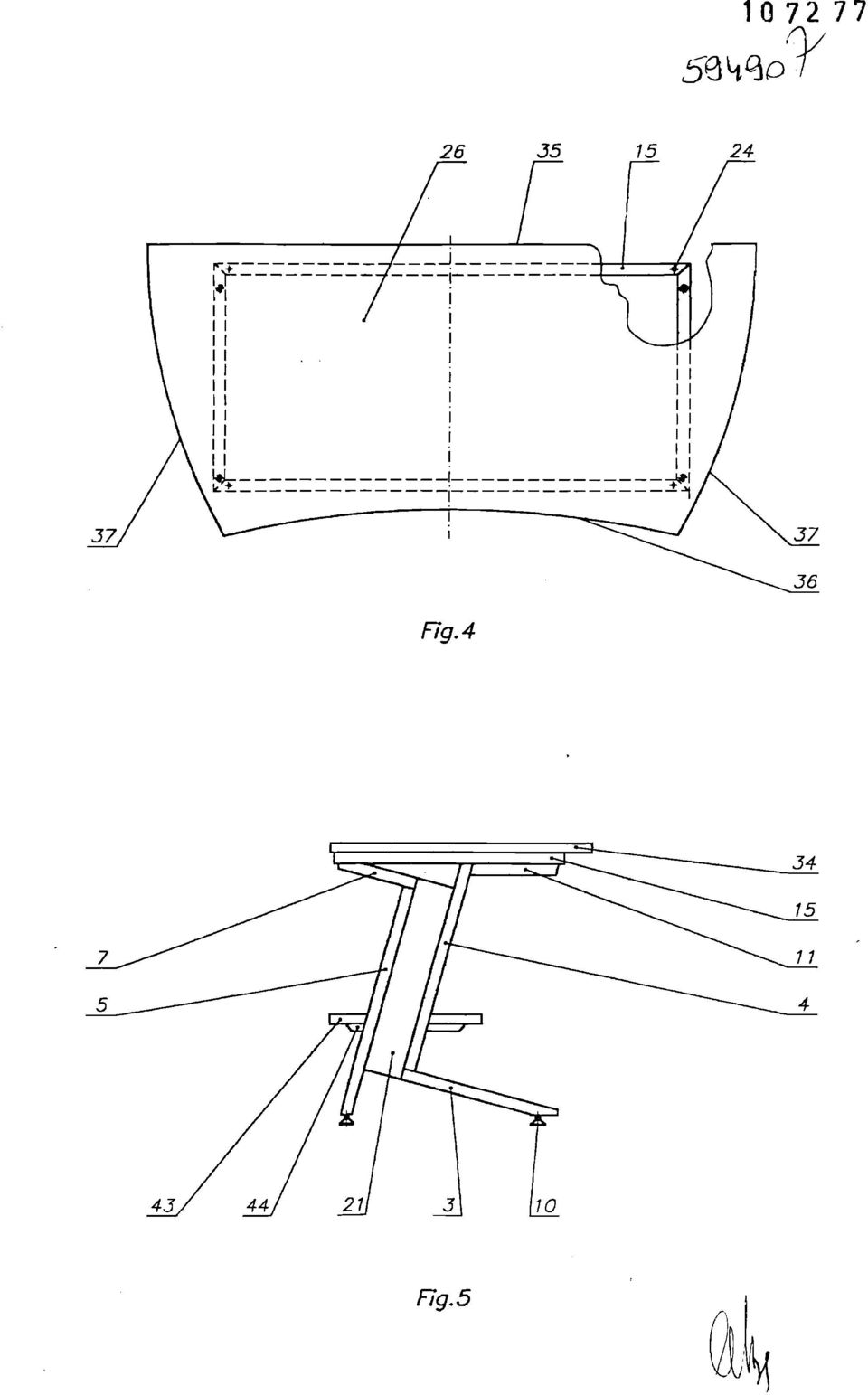

9 56 Wo FigA Fig.5

10 Fig.6 25/31/32/34 Rg.7 25/31/32/34 \zzzzzzżzzzzzzzł- Fig.8

11 Wo O Fig.9 EB 3 Fig. 10
