1.9. Elementy mocujące do opasek kablowych. Instrukcja montażu i informacje dotyczące cokołów samoprzylepnych

Transkrypt

1 Instrukcja montażu i informacje dotyczące cokołów samoprzylepnych HellermannTyton używa dwóch różnych rodzajów klejów do cokołów samoprzylepnych: akrylanu i kauczuku syntetycznego. Różnią się one zakresem temperatury oraz przyczepnością początkową i końcową kleju. Kauczuk syntetyczny posiada doskonałą przyczepność początkową, pozwalając na niemal natychmiastowe obciążenie. Klej akrylowy ma mniejszą przyczepność początkową, więc konieczne jest odczekanie kilku godzin przed obciążeniem. Oferuje za to większą przyczepność końcową niż kauczuk syntetyczny. Umożliwia to trwałe mocowanie nawet przez kilka lat. Akrylan nośnika Zakres temperatury Pianka PE lub PU przynajmniej do +105 ºC Kauczuk syntetyczny nośnika Zakres temperatury Pianka PE przynajmniej od -40 ºC do +60 ºC 1. Instrukcja montażu Podłoże, do którego będziemy przyklejać cokół, musi być suche i wolne od kurzu, oleju, tlenków, środków antyadhezyjnych i innych zanieczyszczeń. W celu oczyszczenia powierzchni zaleca się przetarcie jej czystą tkaniną nasączoną mieszaniną alkoholu izopropylowego z wodą (50/50). Jeśli używasz innego środka czyszczącego sprawdź czy środek ten nie zachodzi w reakcję z powierzchnia oraz czy nie pozostawia żadnych resztek na oczyszczonej powierzchni Po oczyszczeniu zaczekaj do całkowitego wyschnięcia powierzchni. Dociśnij cokół mocno kciukiem do powierzchni przez kilka sekund Zdejmij folię ochronną, nie dotykając powierzchni kleju. W zależności od rodzaju kleju odczekaj kilka minut (kauczuk syntetyczny) lub kilka godzin (akrylan) tak, aby klej mógł w pełni połączyć się z podłożem.! Na życzenie dostarczamy aktualne dane techniczne dotyczące stosowanych klejów. 138

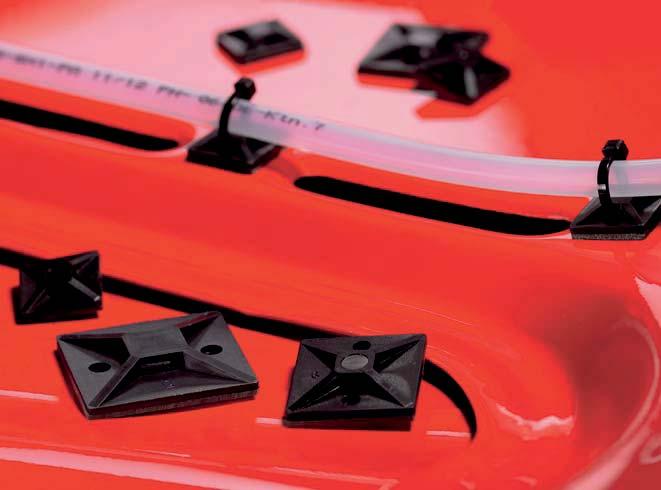

2 Elementy mocujące ze specjalnym klejem Seria SolidTack Czasami nie można zamocować przewodów przy zastosowaniu standardowych elementów mocujących. Szczególnie problematyczne są powierzchnie lakierowane, gdzie nie ma możliwości wywiercenia otworów, napawania bolców, ani użycia mocowania krawędziowego lub gdzie dopuszczalne metody montażu są zbyt czasochłonne i kosztowne. Podobnie jest z trudnymi powierzchniami jak PP lub PE, gdzie standardowe kleje się nie sprawdzają. Do takich aplikacji zostały opracowane nowe elementy samoprzylepne posiadające specjalny klej do trudnych powierzchni. Elementy tego typu mają bardzo dużą przyczepność do lakierowanych powierzchni. Taśma klejąca jest wykonana całkowicie z masy akrylowej o dobrej przyczepności początkowej. Dzięki takim właściwościom taśmy możliwe jest jej zastosowanie do tworzyw sztucznych o małej energii powierzchniowej jak PP i PE. Dostępne są trzy różne wielkości cokołów do opasek kablowych oraz uchwyty w dwóch rozmiarach do mocowania przewodów płaskich i okrągłych bez stosowania opasek. Elementy tego typu przeznaczone są do powierzchni lakierowanych spotykanych zazwyczaj w przemyśle kolejowym, lotniczym i samochodowym. Mogą być również stosowane do obudów, pokryw i innych elementów wykonanych z tworzyw sztucznych. Elementy mocujące SolidTack dobrze się sprawdzają na powierzchniach lakierowanych. -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) (z wyjątkiem kleju) Poliamid 6.6 odporny na udary mech. (PA66HIR) -40 C do +80 C, krótkotrwale do +105 C (500 h) UL94 HB (z wyjątkiem kleju) Dane kleju Klej Akrylan mod. kleju -40 C do +90 C Cokoły MB3, MB4, MB5 Uchwyt FKH do przewodów taśmowych Seria MB MB3APT 19,0 19,0 3,8 3,1 4,1 PA66 Czarny (BK) MB3APT 19,0 19,0 3,8 3,1 4,1 PA66 Naturalny (NA) MB4APT 28,0 28,0 4,7 4,0 5,4 PA66 Czarny (BK) MB4APT 28,0 28,0 4,7 4,0 5,4 PA66 Naturalny (NA) MB5APT 38,0 38,0 6,4 4,7 10,0 PA66 Czarny (BK) Seria FKH Dla przewodów o max szer FKH50AVHB 56,5 25,0 3,1 50,0 PA66HIR Czarny (BK) FKH80AVHB 86,0 25,0 3,1 80,0 PA66HIR Czarny (BK) 139

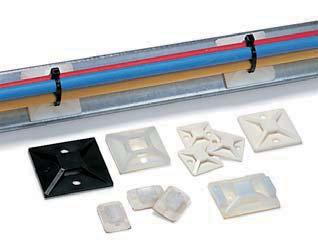

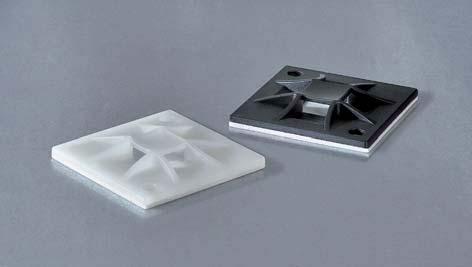

3 Elementy mocujące do opasek przykręcane / samoprzylepne Seria MB, budowa kwadratowa Cokoły MB zostały zaprojektowane do wykorzystania razem z opaskami. Elementy te są wykonane w wersjach: do mocowania śrubowego oraz jako samoprzylepne. Łatwe w montażu przy pomocy wkrętów lub kołków zapewniają wyśmienitą pewność zamocowania, szczególnie w obszarach o wysokiej wibracji. Cokoły samoprzylepne w połączeniu ze specjalnie dostosowanym klejem, zapewniają bardzo dużą wytrzymałość na zrywanie. Cokoły MB posiadają czterokierunkowe wejścia pod opaski, które pozwalają na szybki i bardziej elastyczny montaż przewodów. Cokoły tego typu znalazły zastosowanie przede wszystkim w budowie rozdzielnic i paneli sterowniczych oraz w różnych obszarach przemysłowych, gdzie duża powierzchnia podstawy zapewnia stabilne mocowanie, szczególnie ciężkich wiązek przewodów. Elementy mocujące MB i TY. -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) (z wyjątkiem kleju) Element mocujący MB3A. Więcej informacji na temat stosowanych klejów znajdziesz na stronie 138. Cokół MB2A Cokół MB3-5(A) Cokół MB4CA Odległość od otworu (F) Klej MB2A 13,0 13,0 4,1 2,7 PA66 Biały (WH) Kauczuk syntetyczny MB3 19,0 19,0 3,8 3,1 13,2 4,1 PA66 Naturalny (NA) MB3A 19,0 19,0 3,8 3,1 13,2 4,1 PA66 Naturalny (NA) Kauczuk syntetyczny MB3A 19,0 19,0 3,8 3,1 13,2 4,1 PA66 Czarny (BK) Kauczuk syntetyczny MB4 28,0 28,0 4,7 4,0 20,0 5,4 PA66 Naturalny (NA) MB4A 28,0 28,0 4,7 4,0 20,2 5,4 PA66 Naturalny (NA) Kauczuk syntetyczny MB4A3 28,0 28,0 4,7 4,0 20,2 5,4 PA66 Czarny (BK) Akrylan MB4CA 29,0 29,0 5,7 4,2 5,4 PA66 Naturalny (NA) Kauczuk syntetyczny MB4CAS* 29,0 29,0 5,7 4,2 5,4 PA66 Naturalny (NA) Kauczuk syntetyczny MB5 37,7 37,7 6,2 4,7 25,3 10,0 PA66 Biały (WH) MB5A 37,7 37,7 6,9 4,7 25,3 10,0 PA66 Biały (WH) Kauczuk syntetyczny MB5A3 38,0 38,0 6,4 4,7 25,3 10,0 PA66 Czarny (BK) Akrylan * Dostarczane w pudełku plastikowym Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 140

4 Elementy mocujące do opasek przykręcane / samoprzylepne Seria TY, budowa prostokątna Cokoły do opasek serii TY są przeznaczone do stosowania w miejscach o niewielkiej dostępnej powierzchni. Zaokrąglona konstrukcja TY3G1(S) oraz TY8G1(S) pozwala na optymalne zamocowanie większych średnic przewodów. Cokoły w wersji samoprzylepnej wyposażone są w bardzo mocny klej akrylowy, jednak mogą być dodatkowo zamocowane przy pomocy 2 wkrętów. Przewody są mocowane do cokołów przy pomocy standardowych opasek kablowych. Cokół mocujący TY3G1(S) Cokół mocujący TY8G1(S) Poliamid 6.6 odporny na UV (PA66W) Cokoły zostały zaprojektowane do prostych ale wytrzymałych instalacji i używane są w szerokiej gamie zastosowań, szczególnie w urządzeniach telekomunikacyjnych, rozdzielnicach i panelach sterowniczych. -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) (z wyjątkiem kleju) Więcej informacji na temat stosowanych klejów znajdziesz na stronie C do +85 C, krótkotrwale do +105 C (przez 500 h) (z wyjątkiem kleju) Odległość od otworu (F) Klej TY3G1 20,0 14,0 3,7 2,2 15,0 4,0 PA66 Naturalny (NA) TY3G1S 20,0 14,0 3,7 2,2 15,0 4,0 PA66 Naturalny (NA) Akrylan TY3G1S 20,0 14,0 3,7 2,2 15,0 4,0 PA66W Czarny (BK) Akrylan TY8G1 32,0 25,0 5,2 3,2 15,0 8,0 PA66 Naturalny (NA) TY8G1S 32,0 25,0 5,2 3,2 15,0 8,0 PA66 Naturalny (NA) Akrylan TY8G1S 32,0 25,0 5,2 3,2 15,0 8,0 PA66W Czarny (BK) Akrylan 141

5 Elementy mocujące do opasek przykręcane / samoprzylepne Seria QM Elementy mocujące Q-mounts pozwalają na 4-ro kierunkowe wprowadzenie opasek Q-tie i są dostępne w wersji samoprzylepnej i przykręcanej. Dzięki specjalnej konstrukcji elementów mocujących, są one idealnym rozwiązaniem we współ z opaskami Q-tie. Q-mount utrzymuje opaskę Q-tie na miejscu w czasie montażu wstępnego i zapewnia, że Q-tie nie wyśliźnie się z cokołu, nawet w trudnych sytuacjach, jak na przykład przy montażu pionowym. Elementy mocujące QM, 4 wejścia, samoprzylepne/przykręcane. Więcej elementów systemu Q-ties znajdziesz na stronie 55 i 482. Element mocujący Q-mount Cokół Q-mount blokuje opaskę Q-tie w pozycji pionowej. Twoje ręce są wolne przy mocowaniu przewodów. Kauczuk syntetyczny nośnika Pianka PE przynajmniej od -40ºC do +60ºC Kolor Naturalny (NA), Czarny (BK) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) (z wyjątkiem kleju) Klej QM20 20,0 20,0 3,7 3,1 4,0 PA66 Naturalny (NA) QM30 30,0 30,0 4,5 4,1 5,1 PA66 Naturalny (NA) QM40 40,0 40,0 5,5 4,1 8,4 PA66 Naturalny (NA) QM20A 20,0 20,0 3,7 3,1 4,0 PA66 Naturalny (NA) Kauczuk syntetyczny QM30A 30,0 30,0 4,5 4,1 5,1 PA66 Naturalny (NA) Kauczuk syntetyczny QM40A 40,0 40,0 5,5 4,1 8,4 PA66 Naturalny (NA) Kauczuk syntetyczny QM20 20,0 20,0 3,7 3,1 4,0 PA66 Czarny (BK) QM30 30,0 30,0 4,5 4,1 5,1 PA66 Czarny (BK) QM40 40,0 40,0 5,5 4,1 8,4 PA66 Czarny (BK) QM20A 20,0 20,0 3,7 3,1 4,0 PA66 Czarny (BK) Kauczuk syntetyczny QM30A 30,0 30,0 4,5 4,1 5,1 PA66 Czarny (BK) Kauczuk syntetyczny QM40A 40,0 40,0 5,5 4,1 8,4 PA66 Czarny (BK) Kauczuk syntetyczny 142

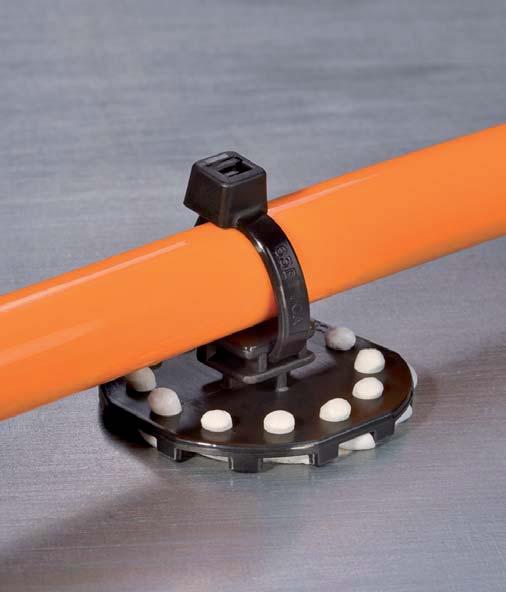

6 Elementy mocujące do opasek z mocowaniem klejowym PMB5 Cokół klejowy PMB5 jest przeznaczony do mocowania do podłoża za pomocą różnych dostępnych klejów montażowych, zarówno płynnych, jak i w formie pasty. Specjalne otwory w podstawie cokołu i elementy dystansowe zapewniają dobre rozprowadzenie kleju, a przez to dobrą przyczepność i wytrzymałość na zrywanie (zależną od zastosowanego kleju). PMB jest wykonany z materiału o podwyższonej odporności na temperaturę, można go więc mocować także przy pomocy kleju termotopliwego. Cokół PMB5 jest przystosowany do opasek kablowych o szerokości do 4,8 mm. Cokół PMB5 został opracowany jako uzupełnienie cokołów samoprzylepnych MB. Ponieważ jest on przeznaczony do mocowania za pomocą klejów montażowych i dzięki temu może być mocowany do nierównych powierzchni, zapewnia dobrą alternatywę, w przypadku, gdy nie ma możliwości zastosowania elementów przykręcanych. Cokoły tego typu są używane przy budowie pojazdów szynowych i urządzeniach do produkcji energii ze źródeł odnawialnych. Mogą być też stosowane w przemyśle stoczniowym, elektrotechnicznym i przy budowie rozdzielnic elektrycznych. Cokół PMB5 mocowany na klej montażowy. L H W PMB5 G Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) -40 C do +105 C, krótkotrwale do +145 C (500 h) PMB5 36,0 36,0 10,7 4,8 PA66HS Czarny (BK) 143

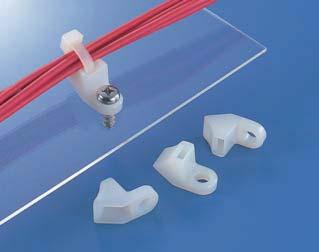

7 Elementy mocujące, przykręcane LKC z zaokrągloną, przedłużoną prowadnicą NY z zaokrągloną prowadnicą Cokoły śrubowe tego typu charakteryzują się zaokrąglonym kształtem, który zapewniają lepsze mocowanie kabli. Cokół LKCRF1 jest wyposażony w nit rozporowy. Można go stosować do blach o maksymalnej grubości 3 mm. Zaprojektowane do mocowania wiązek przewodów i kabli do różnego typu podłoży, zapewniają wyśmienite zabezpieczenie, szczególnie w obszarach o zwiększonej wibracji. Elementy mocujące serii LKC. H Cokół mocujący NY3256 L W FH Mocowanie do ściany LKCSF1 LKCRF1 z nitem rozporowym -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Elementy mocujące serii LKC LKC 25,0 17,0 13,5 5,5 8,0 PA66 Czarny (BK) LKC 25,0 17,0 13,5 5,5 8,0 PA66 Naturalny (NA) LKCSF1 40,0 19,0 16,8 6,0 13,0 PA66 Naturalny (NA) LKCSF1 40,0 19,0 16,8 6,0 13,0 PA66 Czarny (BK) LKCRF1 24,0 12,0 4,0 6,4 4,8 PA66 Czarny (BK) LKCRF1 24,0 12,0 4,0 6,4 4,8 PA66 Naturalny (NA) NY ,5 12,0 7,8 3,0 8,0 PA66 Naturalny (NA) 144

8 Elementy mocujące, przykręcane KR o zaokrąglonej konstrukcji do opasek KR KR-E/TFE do szerokiego zakresu temperatur Cokoły montażowe KR, dzięki swojej zaokrąglonej konstrukcji, zapewniają dodatkowe podparcie dla mocowanego kabla. Instalacja cokołu odbywa się poprzez przykręcenie wkrętem lub śrubą, co daje wyśmienite mocowanie, szczególnie w obszarach o dużej wibracji. Cokoły zostały zaprojektowane specjalnie do współ z opaskami serii KR, które także posiadają wyśmienitą odporność na wibracje. Element mocujący KR6G5-E/TFE. -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Cokoły montażowe KR6G5, KR8G5. Zaprojektowane specjalnie do mocowania cięższych wiązek kabli, cokoły tego typu znajdują zastosowanie w wielu gałęziach przemysłu od budowy maszyn rolniczych aż po produkcję samochodów ciężarowych i ich wyposażenia. Poliamid 6.6 odporny na UV (PA66W) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Elementy mocujące KR-E/TFE idealnie nadają się do stosowania z opaskami kablowymi wykonanymi z E/TFE, patrz str. 50. Poliamid 6.6 odporny na wyższą temperaturę (PA66HS) -40 C do +105 C, krótkotrwale do +145 C (500 h) Cokoły montażowe KR6G5, KR8G5. Etylentetrafluoroetylen (E/TFE) -80 C to +170 C UL94 V0 Często do materiału E/TFE stosuje się nazwę Tefzel. Oprócz materiału Tefzel firmy DuPont HellermannTyton stosuje równorzędny surowiec E/TFE od innych dostawców KR6G5 18,0 12,0 9,0 4,5 6,0 PA66 Naturalny (NA) KR6G5 18,0 12,0 9,0 4,5 6,0 PA66 Czarny (BK) KR6G5 18,0 12,0 9,0 4,5 6,0 PA66W Czarny (BK) KR6G5 17,8 11,8 8,8 4,5 6,4 E/TFE Niebieski (BU) KR8G5 25,0 14,5 12,0 6,5 8,0 PA66 Naturalny (NA) KR8G5 25,0 14,5 12,0 6,5 8,0 PA66HS Czarny (BK) KR8G5 24,8 14,3 12,1 6,5 8,3 E/TFE Niebieski (BU) 145

9 Elementy mocujące do opasek przykręcane / samoprzylepne Seria CTQM 2-u wejściowe elementy mocujące CTQM pozwalają na bezpieczne prowadzenie kabli i rur. Do opasek kablowych o szerokości do 5 mm Cokół jest montowany przy pomocy wkrętu o stożkowej główce (max średnica główki 8,0 mm) Cokoły Q-mount są one idealnym rozwiązaniem we współ z opaskami Q-tie. Q-mount utrzymuje opaskę Q-tie na miejscu w czasie montażu wstępnego i zapewnia, że Q-tie nie wyśliźnie się z cokołu, nawet w trudnych sytuacjach, jak na przykład przy montażu pionowym. Elementy mocujące CTQM, 2 wejściowe, przykręcane. H Kolor Naturalny (NA), Czarny (BK) W L -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Element mocujący CTQM Więcej elementów systemu Q-ties znajdziesz na stronie 55 i CTQM5 21,0 9,5 6,7 4,5 5,0 PA66 Naturalny (NA) CTQM5 21,0 9,5 6,7 4,5 5,0 PA66 Czarny (BK) 146

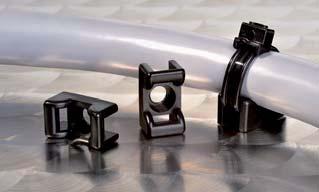

10 Elementy mocujące, przykręcane CTM o zaokrąglonej konstrukcji do dużych średnic wiązania Cokoły montażowe CTM, dzięki swojej zaokrąglonej konstrukcji, zapewniają dodatkowe podparcie dla mocowanego kabla. Instalacja cokołu odbywa się poprzez przykręcenie wkrętem lub śrubą, co daje wyśmienite mocowanie, szczególnie w obszarach o dużej wibracji. Mocowanie wiązki kabli do cokołu odbywa się przy pomocy opaski o szerokości aż do 7,7 mm. Zaprojektowane specjalnie do mocowania cięższych wiązek kabli, cokoły tego typu znajdują zastosowanie w wielu gałęziach przemysłu od budowy maszyn rolniczych aż po produkcję samochodów ciężarowych i ich wyposażenia. Element mocujący CTM3. H FH L G Element mocujący CTM3 W -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) CTM3 21,8 15,5 9,5 5,0 7,7 PA66 Czarny (BK) CTM3 21,8 15,5 9,5 5,0 7,7 PA66 Biały (WH) 147

11 Cable Opaski Ties kablowe and Fixings i elementy mocujące Elementy mocujące, przykręcane CTAM do miejsc o ograniczonej przestrzeni. CTAM-PEEK do zastosowań wysokotemperaturowych do +240 C Cokoły montażowe tego typu są mocowane przy pomocy wkrętów lub śrub do elementów nośnych i są przeznaczone do mocowania wiązek przewodów przy pomocy opasek. Charakteryzują się przede wszystkim kompaktową i płaską budową. Dzięki temu mogą być stosowane w aplikacjach o małej dostępnej przestrzeni. Cokoły CTAM posiadają 4 kierunkowe wejścia i umożliwiają mocowanie wiązki zarówno w poprzek jak i w linii, co zapewnia ograniczenie zajmowanej przestrzeni tylko do grubości wiązki. Ze względu na małe wymiary, cokoły są przeznaczone przede wszystkim do stosowania w obszarach o małej dostępnej przestrzeni, np. przy budowie maszyn, urządzeń i rozdzielnic. Cokoły montażowe CTAM. -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Polieteroeteroketon (PEEK) -55 C do +240 C UL94 V0 Limited Fire Hazard Opaski mocujące PEEK składają się z cokołu CTAM i opaski PT2A. Elementy mocujące CTAM wykonane z PEEK idealnie nadają się do stosowania z opaskami kablowymi z PEEK, patrz str. 67. Cokoły montażowe CTAP1/CTAP CTAM1 20,4 10,2 5,1 4,3 4,6 PA66 Biały (WH) CTAM1 20,5 10,2 5,5 4,3 5,0 PEEK Jasnobeżowy (LTBGE) CTAM2 20,4 10,2 5,1 5,2 4,6 PA66 Biały (WH) CTAM2 20,5 10,2 5,5 5,1 5,0 PEEK Jasnobeżowy (LTBGE) Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 148

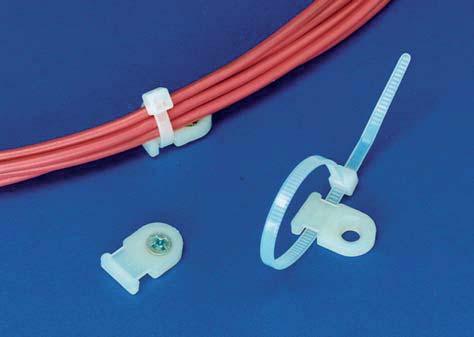

12 Opaski kablowe Cable i elementy Ties and mocujące Fixings Elementy mocujące do opasek, przykręcane Seria MB, budowa płaska Seria TY, budowa kompaktowa, zaokrąglona Łatwe do montażu przy pomocy wkrętów lub kołków oferują wyśmienite bezpieczeństwo mocowania, szczególnie w obszarach o wysokiej wibracji. MB1 i MB2 posiadają pojedyńczy otwór mocujący z dwukierunkowym wejściem pod opaskę. Produkty te zostały zaprojektowane do prostych, ale wytrzymałych instalacji w wielu różnych branżach. Głównie są stosowane w urządzeniach telekomunikacyjnych, rozdzielnicach i panelach sterujących. Śrubowe elementy mocujące MB1. Cokoły montażowe MB1/MB2 Cokoły montażowe TY3/TY8-40 C do +85 C, krótkotrwale do +105 C (przez 500 h) MB1 12,5 8,0 3,5 2,9 2,6 PA66 Naturalny (NA) MB1 12,5 8,0 3,5 2,9 2,6 PA66 Czarny (BK) MB2 20,5 12,5 3,3 5,0 5,0 PA66 Naturalny (NA) MB2 20,5 12,5 3,3 5,0 5,0 PA66 Czarny (BK) TY3F1 19,0 8,0 7,2 3,5 5,0 PA66 Naturalny (NA) TY8F1 22,4 10,0 7,2 4,5 8,0 PA66 Naturalny (NA) Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 149

13 Cable Opaski Ties kablowe and Fixings i elementy mocujące Elementy mocujące, przykręcane LKM / CL z zaokrągloną prowadnicą do mocowania bocznego FH do mocowania bocznego Elementy mocujące tego typu są uchwytami śrubowymi i umożliwiają mocowanie kabli z boku, przy pomocy opasek. Cokoły FH charakteryzują się kompaktową formą. Cokoły CL8 / LKM są przeznaczone głownie do mocowania dużych i ciężkich kabli, rur i wiązek przewodów, przy pomocy opasek o szerokości do 8 mm. Cokóły mocujące CL8 / LKM. Cokóły mocujące FH. W obszarach o ograniczonej przestrzeni uchwyty tego typu pozwalają na małe odsunięcie przewodu od otworu i umożliwiają montaż przed instalacją przewodów. Podstawową zaletą jest możliwość współ z wieloma opaskami o różnej długości, co zapewnia ogromną wygodę stosowania bez konieczności magazynowania dużej ilości specjalizowanych produktów. Cokóły mocujące CL8 / LKM Cokóły mocujące FH -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Poliamid 6.6 odporny na UV (PA66W) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) (H2) CL8 27,3 12,5 16,0 5,0 6,5 8,0 PA66 Naturalny (NA) CL8 27,3 12,5 16,0 5,0 6,5 8,0 PA66W Czarny (BK) LKM 27,0 12,0 16,0 5,0 6,0 7,6 PA66 Czarny (BK) LKM 27,0 12,0 16,0 5,0 6,0 7,6 PA66 Naturalny (NA) FH18 13,3 7,1 4,0 3,7 2,5 PA66 Naturalny (NA) FH30 17,9 9,5 4,7 5,5 3,5 PA66 Naturalny (NA) FH50 22,2 11,3 6,2 7,1 4,6 PA66 Naturalny (NA) 150

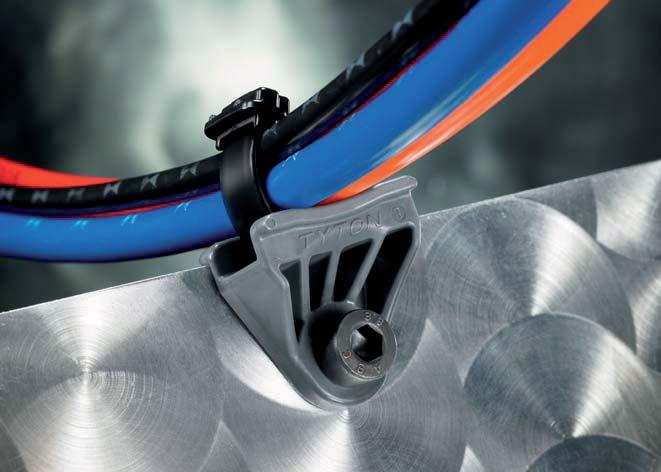

14 Opaski kablowe Cable i elementy Ties and mocujące Fixings Elementy mocujące do dużych obciążeń, mocowanie na śrubach i bolcach Pewne prowadzenie kabli poprzez mocowanie na bolcach lub śrubach Możliwy wstępny montaż, dzięki specjalnej wypustce mocującej Przeznaczone do stosowania z opaskami o szerokości do 12,7 mm (np. z opaskami od T50 do T250 lub Wide Strap) Proste, późniejsze serwisowanie, wymaga wymiany tylko opaski Wstępnie zaprojektowane do stosowania w samochodach ciężarowych, elementy te znalazły szerokie zastosowanie w branżach, gdzie wymagane jest mocowanie ciężkich wiązek, rur lub przewodów, np. w maszynach budowlanych czy rolniczych. Elementy mocujące są chronione patentem U.S. o numerze 5,820,083. Poliamid 6.6 odporny na udary mech. (PA66HIR) -40 C do +80 C, krótkotrwale do +105 C (500 h) UL94 HB Do standardowego momentu skręcającego HDM19 36,3 19,3 16,7 4,7 12,7 PA66HIR Czarny (BK) HDM25 36,3 19,3 16,7 6,3 12,7 PA66HIR Czarny (BK) HDM312 36,3 19,3 16,7 7,8 12,7 PA66HIR Czarny (BK) Uchwyt do standardowego momentu skręcajacego Do dużego momentu skręcającego HDM ,0 9,5 12,7 PA66HIR Czarny (BK) HDM ,0 8,0 12,7 PA66HIR Czarny (BK) Uchwyt do dużegu momentu skręcajacego 151

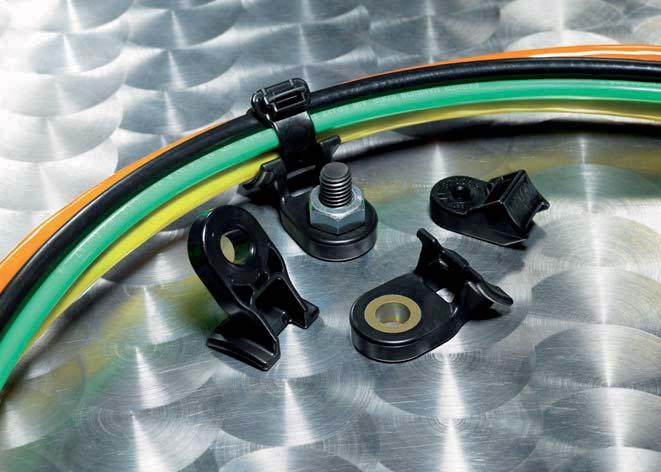

15 Cable Opaski Ties kablowe and Fixings i elementy mocujące Elementy mocujące do dużych obciążeń, mocowanie na śrubach i bolcach Pewne prowadzenie kabli poprzez mocowanie na bolcach lub śrubach Elementy ze zintegrowaną, metalową tuleją posiadają podwyższoną wytrzymałość na zrywanie Przeznaczone do stosowania z opaskami o szerokości do 12,7 mm (np. z opaskami od T50 do T250 lub Wide Strap) Proste, późniejsze serwisowanie, wymaga wymiany tylko opaski Profil typu H umożliwia mocowanie także wiązek o mniejszym przekroju W przypadku podwójnych elementów mocujących możliwe prowadzenie dwóch wiązek równolegle Wstępnie zaprojektowane do stosowania w samochodach ciężarowych, elementy te znalazły szerokie zastosowanie w branżach, gdzie wymagane jest mocowanie ciężkich wiązek, rur lub przewodów, np. w maszynach budowlanych czy rolniczych. Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS) -40 C do +80 C, krótkotrwale do +105 C (500 h) UL94 HB Elementy mocujące tego typu zostały opracowane do współ z opaskami kablowymi Wide Strap (patrz str. 61). Do bardzo dużego momentu skręcającego HDM ,0 8,0 12,7 PA66HIR Czarny (BK) HDM ,0 9,5 12,7 PA66HIRHS Czarny (BK) HDM ,0 12,7 12,7 PA66HIRHS Czarny (BK) Uchwyt do bardzo dużego momentu skręcajacego Uchwyt podwójny do bardzo dużego momentu skręcającego HDM375BDM4W jest przeznaczony do mocowania 2 opasek kablowych. Uchwyt podwójny do bardzo dużego momentu skręcajacego Nr art. Typ HDM375BDM4W 34,5 9,5 12,7 PA66HIRHS Czarny (BK) 152

16 Opaski kablowe Cable i elementy Ties and mocujące Fixings Elementy mocujące do dużych obciążeń, mocowanie na śrubach i bolcach, do prowadzenia równoległego S2CM25 z ochroną przed odkręceniem S2CM25 z otworem przelotowym Element mocujący i dystansowy w jednym Prowadzenie i mocowanie 2 przewodów Mocowanie na bolcu lub poprzez przykręcenie Do stosowania z opaskami o szerokości do 12,7 mm (T50 - T250 lub Wide Strap) Profil H umożliwia mocowanie wiązek o mniejszych średnicach S2HM25 posiada sześciokątną tulejkę zapobiegającą przekręceniu uchwytu S2CM25 posiada otwór, przez który można go zamocować wkrętem od góry Uchwyt dystansowy jest przeznaczony do mocowania 2 wiązek, które powinny zachować określony odstęp pomiędzy sobą. Uchwyt dystansowy do dużych obciążeń umożliwia mocowanie i prowadzenie kabli i przewodów w pojazdach szynowych, budowlanych i roboczych, w obszarze samochodów ciężarowych oraz w przemyśle stoczniowym. Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS) -40 C do +105 C UL94 HB Uchwyt dystansowy, 2-torowy S2CM25 S2HM25 Uchwyt dystansowy, 2-torowy Nr art. Typ Wiązka Ø max Kolor S2HM ,0 23,0 6,0 89,0 PA66HIRHS Czarny (BK) S2CM ,0 23,0 6,0 89,0 PA66HIRHS Szary (GY) 153

17 Cable Opaski Ties kablowe and Fixings i elementy mocujące Elementy mocujące do dużych obciążeń, mocowanie na śrubach i bolcach SAOM82 z ochroną przed odkręceniem SAM83 z otworem przelotowym Element mocujący i dystans w jednym Pewne prowadzenie i mocowanie kabli nad ostrymi krawędziami lub przepustami dzięki przedłużonej prowadnicy Mocowanie na bolcach lub śrubach Przeznaczone do stosowania z opaskami o szerokości do 12,7 mm (np. z opaskami od T50 do T250 lub Wide Strap) Profil typu H umożliwia mocowanie także wiązek o mniejszym przekroju Elementy mocujące do dużych obciążeń znalazły szerokie zastosowanie w branżach, gdzie wymagane jest mocowanie ciężkich wiązek, rur lub przewodów, np. w samochodach ciężarowych, maszynach budowlanych czy rolniczych oraz w przemyśle stoczniowym. Uchwyty serii SA umożliwiają mocowanie przewodów ze zdefiniowanym odstępem od elementów konstrukcyjnych. Zapobiega to wystąpieniu ewentualnych uszkodzeń. Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS) -40 C do +105 C UL94 HB SAOM82 SAM83 Rozmiar bolca Kolor SAOM ,0 35,0 8,0 PA66HIRHS Czarny (BK) SAM ,0 35,0 8,0 PA66HIRHS Szary (GY) 154

18 Opaski kablowe Cable i elementy Ties and mocujące Fixings Listwy mocujące, przykręcane Seria MP do śrub M3 Seria MSMP do śrub M5 Listwy mocujące są idealnym rozwiązaniem w przypadku konieczności prowadzenia równoległego większej ilości wiązek. Listwę mocuję się przy pomocy dwóch lub więcej wkrętów, a wiązki przy pomocy opasek przeplecionych przez dostępne sloty. Listwy tego typu są stosowane do prowadzenia równoległego wiązek i przewodów przy budowie maszyn i urządzeń, wyposażaniu rozdzielnic, a także w zastosowaniach wojskowych. Listwy mocujące MP, MSMP Listwy mocujące MP, MSMP Kolor Naturalny (NA) -40 C do +85 C, krótkotrwale do +105 C (przez 500 h) Odległość od otworu (F) otworu (mm) (G) MP2M3 76,2 12,7 3,2 3,7 31,8 6,4 5,2 PA MP3M3 108,0 12,7 3,2 3,7 31,8 6,4 5,2 PA MP4M3 139,8 12,7 3,2 3,7 31,8 6,4 5,2 PA MSMP4 167,0 15,9 5,2 5,1 19,0 7,6 8,2 PA MP5M3 171,6 12,7 3,2 3,7 31,8 6,4 5,2 PA MSMP5 204,0 15,7 5,3 5,1 38,0 7,7 8,2 PA MSMP6 242,0 15,7 5,3 3,5 38,0 7,7 8,2 PA66 6 Ilość wiązań Uwaga! Nie wszystkie produkty znajdujące się na tej stronie mogą posiadać wymienione dopuszczenia. Szczegółowych informacji na temat dopuszczeń i certyfikatów szukaj w załączniku. 155
