OPLOTY OCHRONNE I EKRANUJĄCE

Transkrypt

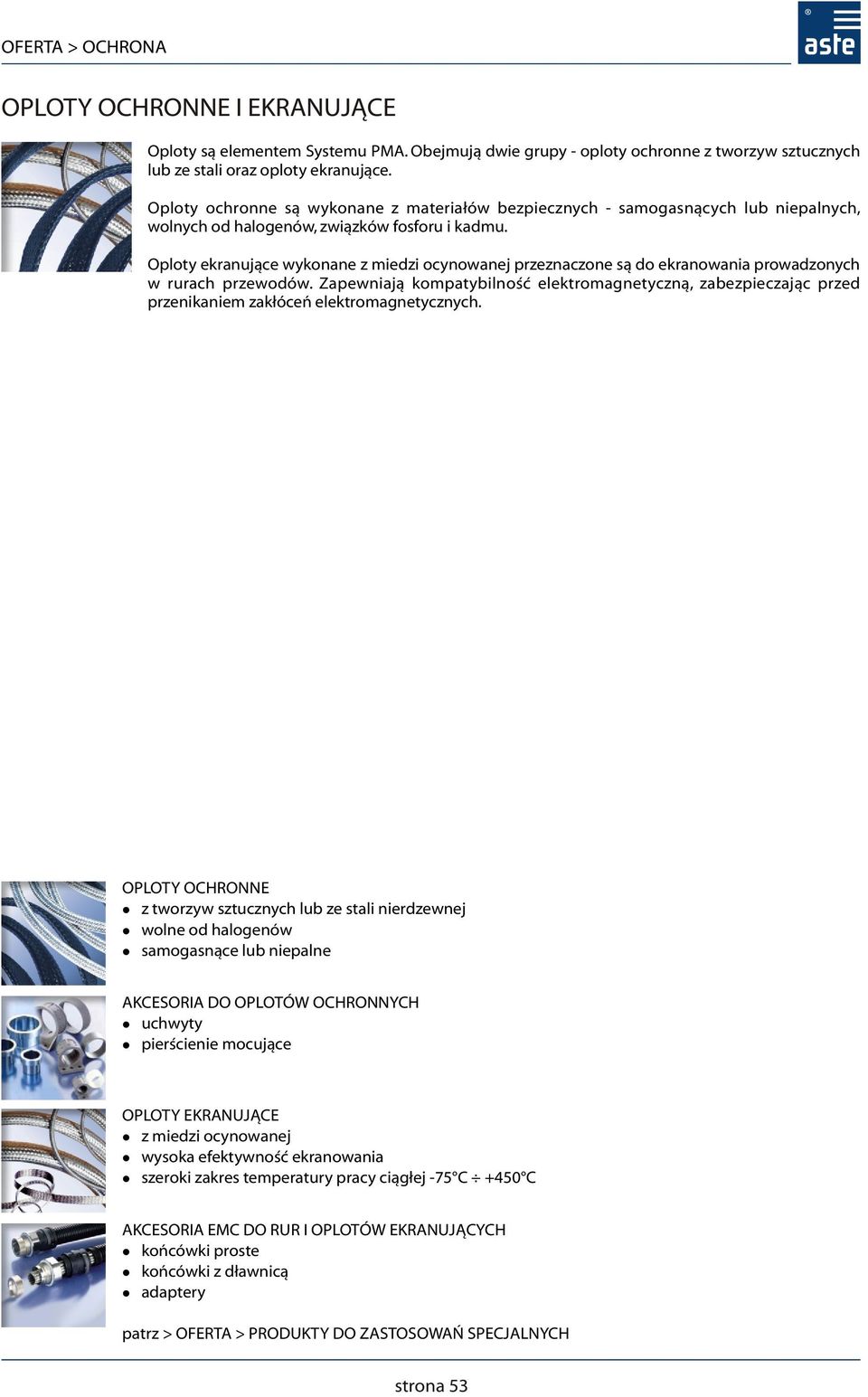

1 OFERTA > OCHRONA OPLOTY OCHRONNE I EKRANUJĄCE Oploty są elementem Systemu PMA. Obejmują dwie grupy - oploty ochronne z tworzyw sztucznych lub ze stali oraz oploty ekranujące. Oploty ochronne są wykonane z materiałów bezpiecznych - samogasnących lub niepalnych, wolnych od halogenów, związków fosforu i kadmu. Oploty ekranujące wykonane z miedzi ocynowanej przeznaczone są do ekranowania prowadzonych w rurach przewodów. Zapewniają kompatybilność elektromagnetyczną, zabezpieczając przed przenikaniem zakłóceń elektromagnetycznych. OPLOTY OCHRONNE lz tworzyw sztucznych lub ze stali nierdzewnej lwolne od halogenów lsamogasnące lub niepalne AKCESORIA DO OPLOTÓW OCHRONNYCH luchwyty lpierścienie mocujące OPLOTY EKRANUJĄCE lz miedzi ocynowanej lwysoka efektywność ekranowania lszeroki zakres temperatury pracy ciągłej -75 C +4 C AKCESORIA EMC DO RUR I OPLOTÓW EKRANUJĄCYCH lkońcówki proste lkońcówki z dławnicą ladaptery patrz > OFERTA > PRODUKTY DO ZASTOSOWAŃ SPECJALNYCH strona 53

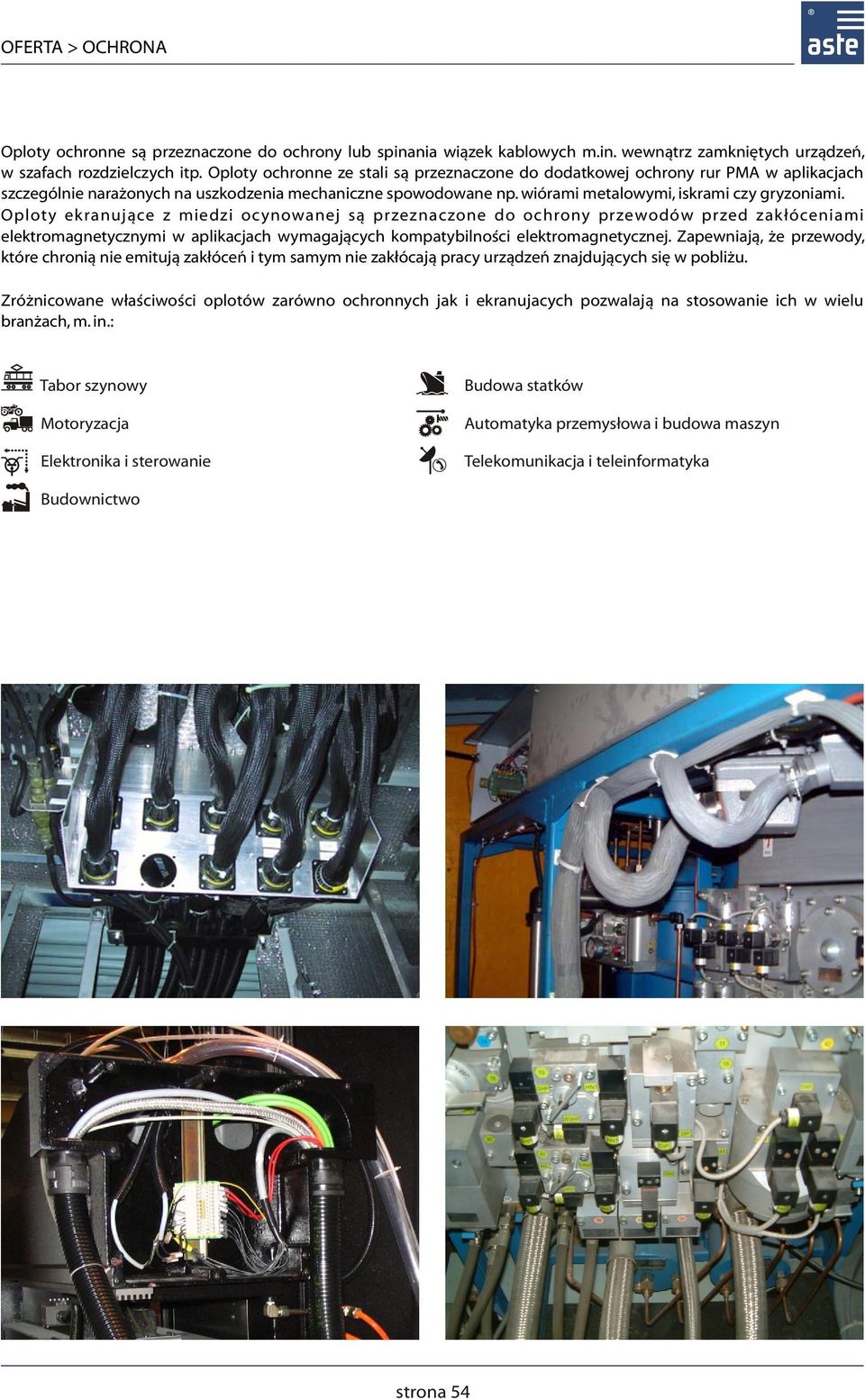

2 OFERTA > OCHRONA Oploty ochronne są przeznaczone do ochrony lub spinania wiązek kablowych m.in. wewnątrz zamkniętych urządzeń, w szafach rozdzielczych itp. Oploty ochronne ze stali są przeznaczone do dodatkowej ochrony rur PMA w aplikacjach szczególnie narażonych na uszkodzenia mechaniczne spowodowane np. wiórami metalowymi, iskrami czy gryzoniami. Oploty ekranujące z miedzi ocynowanej są przeznaczone do ochrony przewodów przed zakłóceniami elektromagnetycznymi w aplikacjach wymagających kompatybilności elektromagnetycznej. Zapewniają, że przewody, które chronią nie emitują zakłóceń i tym samym nie zakłócają pracy urządzeń znajdujących się w pobliżu. Zróżnicowane właściwości oplotów zarówno ochronnych jak i ekranujacych pozwalają na stosowanie ich w wielu branżach, m. in.: Tabor szynowy Motoryzacja Elektronika i sterowanie Budowa statków Automatyka przemysłowa i budowa maszyn Telekomunikacja i teleinformatyka Budownictwo strona 54

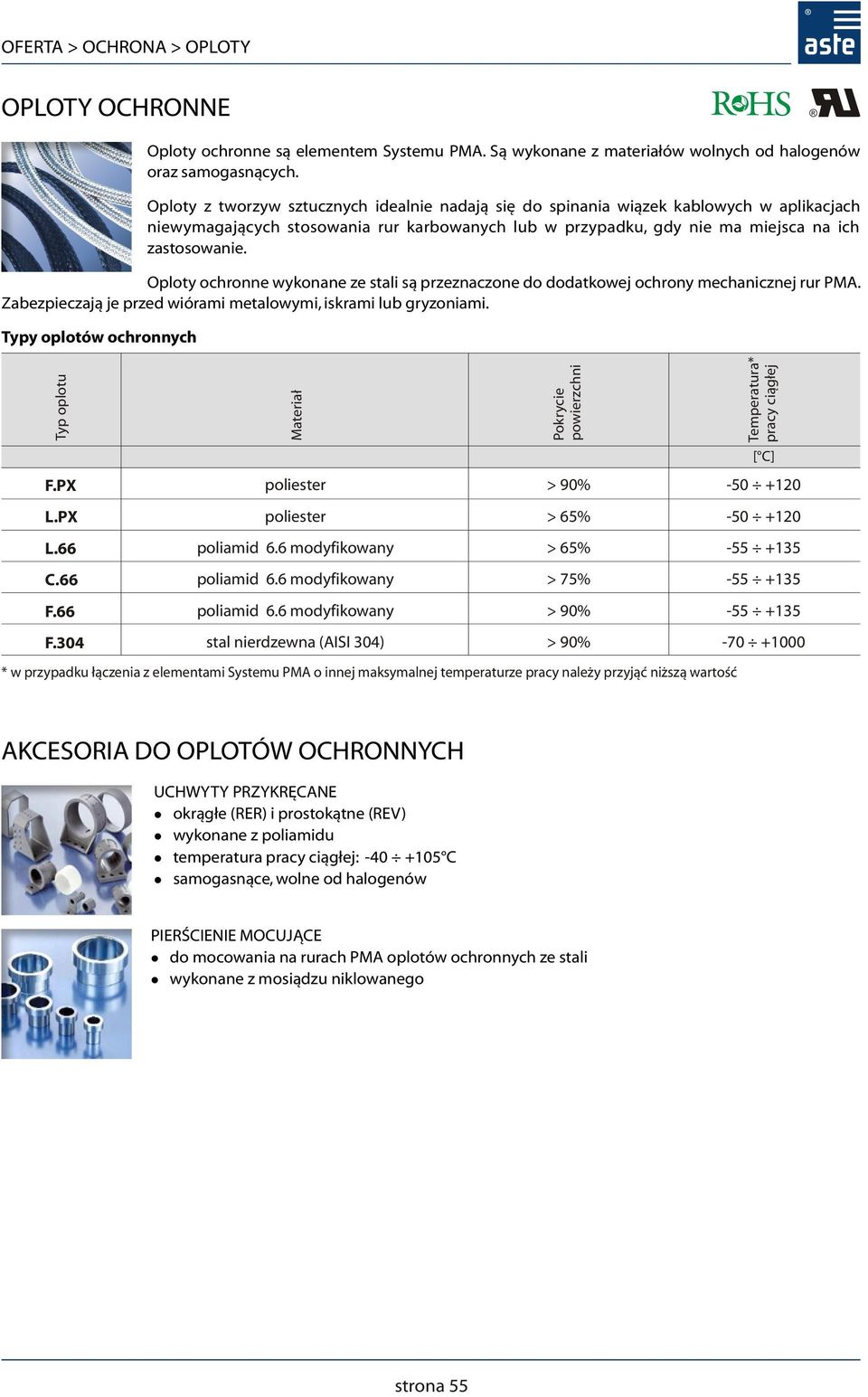

3 OFERTA > OCHRONA > OPLOTY OPLOTY OCHRONNE Oploty ochronne są elementem Systemu PMA. Są wykonane z materiałów wolnych od halogenów oraz samogasnących. Oploty z tworzyw sztucznych idealnie nadają się do spinania wiązek kablowych w aplikacjach niewymagających stosowania rur karbowanych lub w przypadku, gdy nie ma miejsca na ich zastosowanie. Oploty ochronne wykonane ze stali są przeznaczone do dodatkowej ochrony mechanicznej rur PMA. Zabezpieczają je przed wiórami metalowymi, iskrami lub gryzoniami. Typy oplotów ochronnych Typ oplotu F.PX L.PX L.66 C.66 F.66 F.304 poliester poliester poliamid 6.6 modyfikowany poliamid 6.6 modyfikowany poliamid 6.6 modyfikowany stal nierdzewna (AISI 304) Pokrycie powierzchni > 90% > 65% > 65% > 75% > 90% > 90% * w przypadku łączenia z elementami Systemu PMA o innej maksymalnej temperaturze pracy należy przyjąć niższą wartość Temperatura* pracy ciągłej [ C] AKCESORIA DO OPLOTÓW OCHRONNYCH UCHWYTY PRZYKRĘCANE lokrągłe (RER) i prostokątne (REV) lwykonane z poliamidu ltemperatura pracy ciągłej: C lsamogasnące, wolne od halogenów PIERŚCIENIE MOCUJĄCE ldo mocowania na rurach PMA oplotów ochronnych ze stali lwykonane z mosiądzu niklowanego strona 55

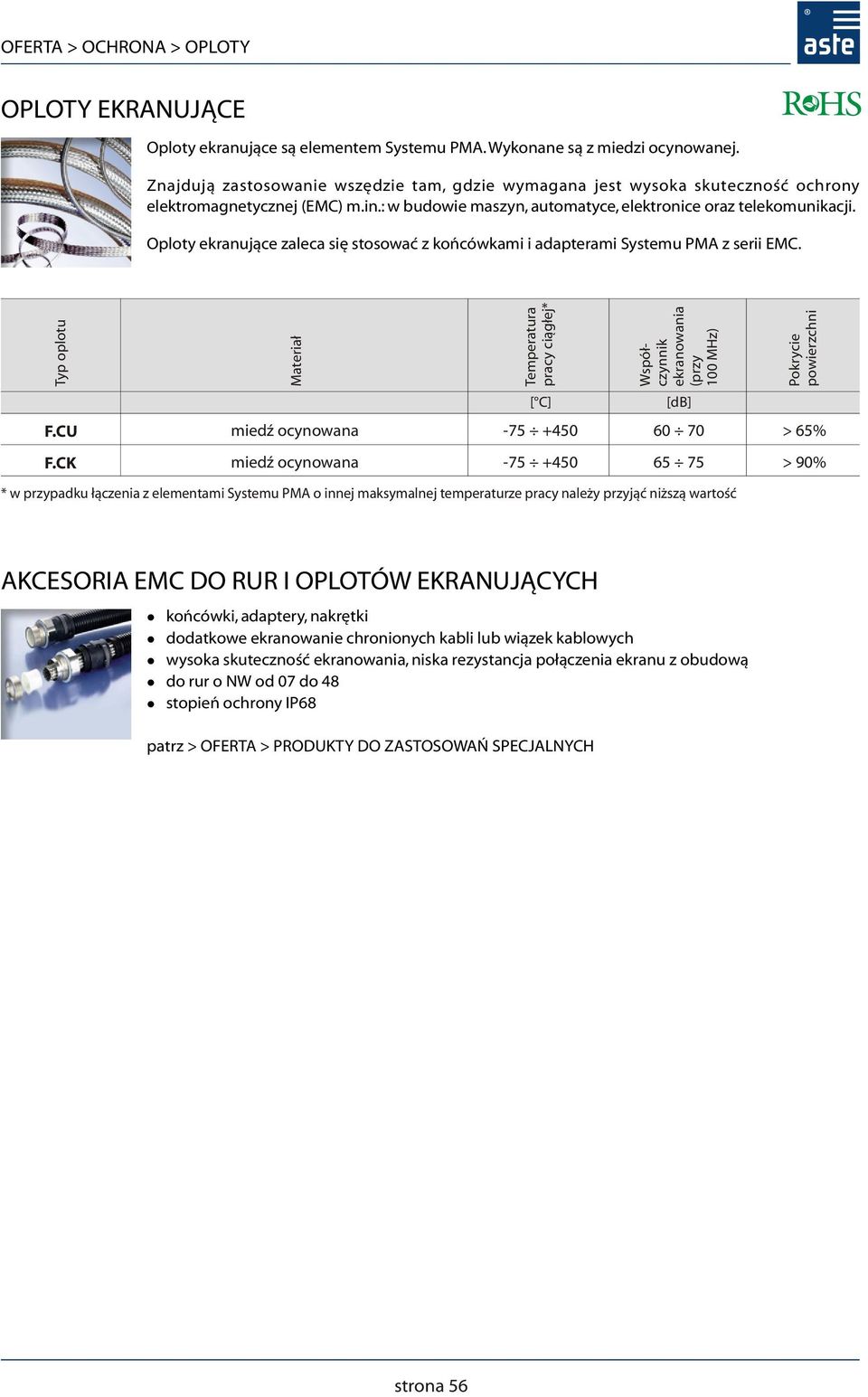

4 OFERTA > OCHRONA > OPLOTY OPLOTY EKRANUJĄCE Oploty ekranujące są elementem Systemu PMA. Wykonane są z miedzi ocynowanej. Znajdują zastosowanie wszędzie tam, gdzie wymagana jest wysoka skuteczność ochrony elektromagnetycznej (EMC) m.in.: w budowie maszyn, automatyce, elektronice oraz telekomunikacji. Oploty ekranujące zaleca się stosować z końcówkami i adapterami Systemu PMA z serii EMC. Typ oplotu F.CU F.CK miedź ocynowana miedź ocynowana Temperatura pracy ciągłej* [ C] Współczynnik ekranowania (przy 0 MHz) [db] * w przypadku łączenia z elementami Systemu PMA o innej maksymalnej temperaturze pracy należy przyjąć niższą wartość Pokrycie powierzchni > 65% > 90% AKCESORIA EMC DO RUR I OPLOTÓW EKRANUJĄCYCH lkońcówki, adaptery, nakrętki ldodatkowe ekranowanie chronionych kabli lub wiązek kablowych lwysoka skuteczność ekranowania, niska rezystancja połączenia ekranu z obudową ldo rur o NW od 07 do 48 lstopień ochrony IP68 patrz > OFERTA > PRODUKTY DO ZASTOSOWAŃ SPECJALNYCH strona 56

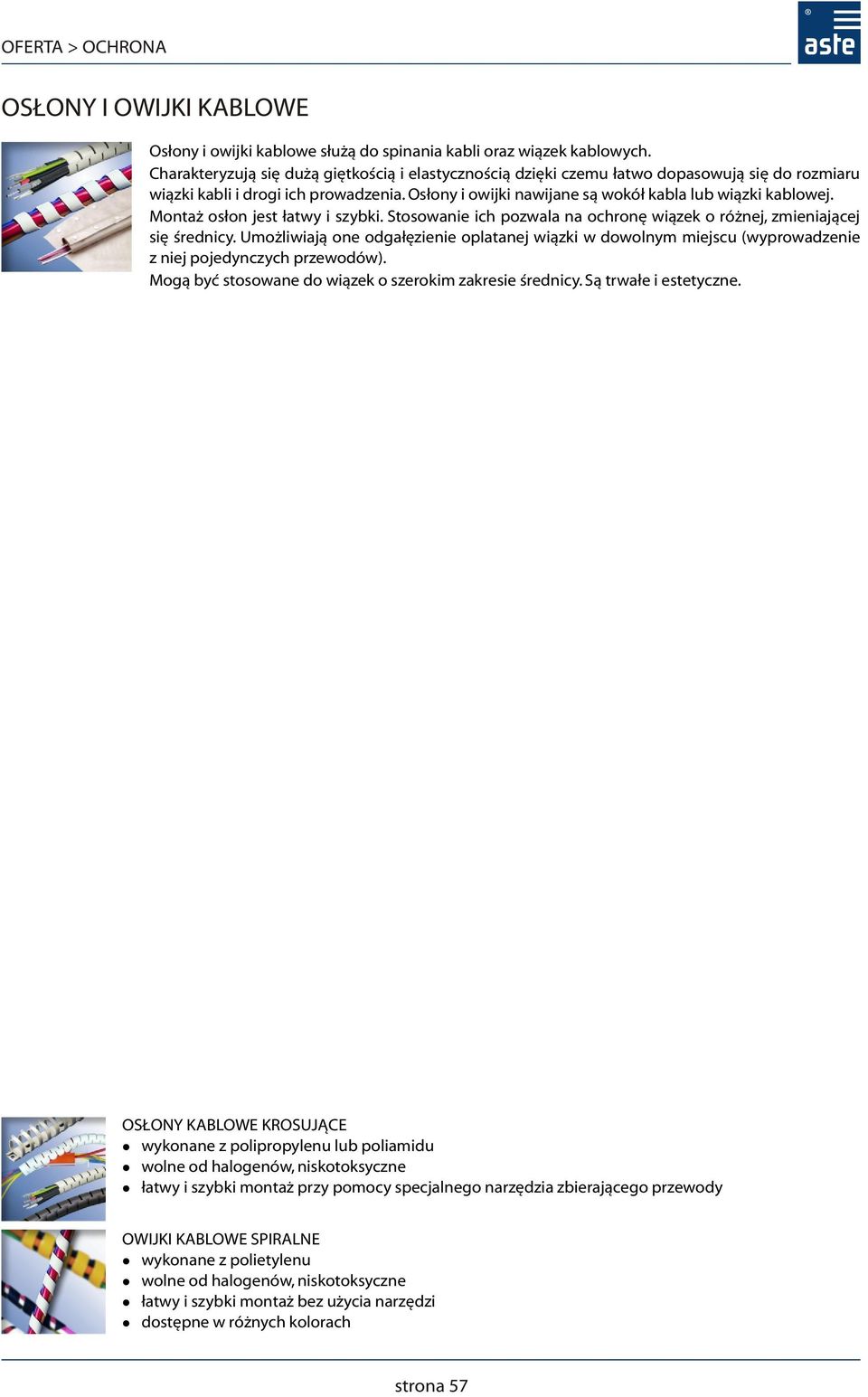

5 OFERTA > OCHRONA OSŁONY I OWIJKI KABLOWE Osłony i owijki kablowe służą do spinania kabli oraz wiązek kablowych. Charakteryzują się dużą giętkością i elastycznością dzięki czemu łatwo dopasowują się do rozmiaru wiązki kabli i drogi ich prowadzenia. Osłony i owijki nawijane są wokół kabla lub wiązki kablowej. Montaż osłon jest łatwy i szybki. Stosowanie ich pozwala na ochronę wiązek o różnej, zmieniającej się średnicy. Umożliwiają one odgałęzienie oplatanej wiązki w dowolnym miejscu (wyprowadzenie z niej pojedynczych przewodów). Mogą być stosowane do wiązek o szerokim zakresie średnicy. Są trwałe i estetyczne. OSŁONY KABLOWE KROSUJĄCE lwykonane z polipropylenu lub poliamidu lwolne od halogenów, niskotoksyczne lłatwy i szybki montaż przy pomocy specjalnego narzędzia zbierającego przewody OWIJKI KABLOWE SPIRALNE lwykonane z polietylenu lwolne od halogenów, niskotoksyczne lłatwy i szybki montaż bez użycia narzędzi ldostępne w różnych kolorach strona 57

6

7 OFERTA > OCHRONA > OSŁONY I OWIJKI KABLOWE OSŁONY KABLOWE KROSUJĄCE SHR Osłony kablowe (krosujące) SHR spinają i zabezpieczają wiązkę przed uszkodzeniami mechanicznymi. Osłony kablowe SHR są wykonane z materiałów wolnych od halogenów. Są łatwe w montażu gdyż są nasuwane pojedynczym ruchem przy pomocy specjalnego narzędzia. Budowa C Ø A B Cechy Typ Kolor Klasa palności (wg. UL94) Wolne od halogenów Specyfikacja SHR PP polipropylen, szary - SHR PA poliamid V0 Symbol katalogowy ASTE Wymiary ØA B C szary [mm] [mm] [mm] SHR PP ORI-SHR-08-PPB ORI-SHR-08-PPG 8 0,8,0 ORI-SHR--PPB ORI-SHR--PPG 0,8 14,0 ORI-SHR-20-PPB ORI-SHR-20-PPG 20 0,9 17,0 ORI-SHR--PPB ORI-SHR--PPG 1,0 20,0 ORI-SHR-32-PPB ORI-SHR-32-PPG 32 1,3 24,9 SHR PA ORI-SHR-08-V0B - 8 0,8,0 ORI-SHR-- V0B - 0,8 14,0 ORI-SHR-20- V0B ,9 17,0 ORI-SHR-- V0B - 1,0 20,0 ORI-SHR-32- V0B ,3 24,9 Opakowanie jednostkowe zawiera jedną sztukę narzędzia do wpinania przewodów. Narzędzie montażowe ORIN-CAT-08 ORIN-CAT- ORIN-CAT-20 ORIN-CAT- ORIN-CAT-32 ORIN-CAT-08 ORIN-CAT- ORIN-CAT-20 ORIN-CAT- ORIN-CAT-32 Opakowanie jednostkowe [m] strona 59

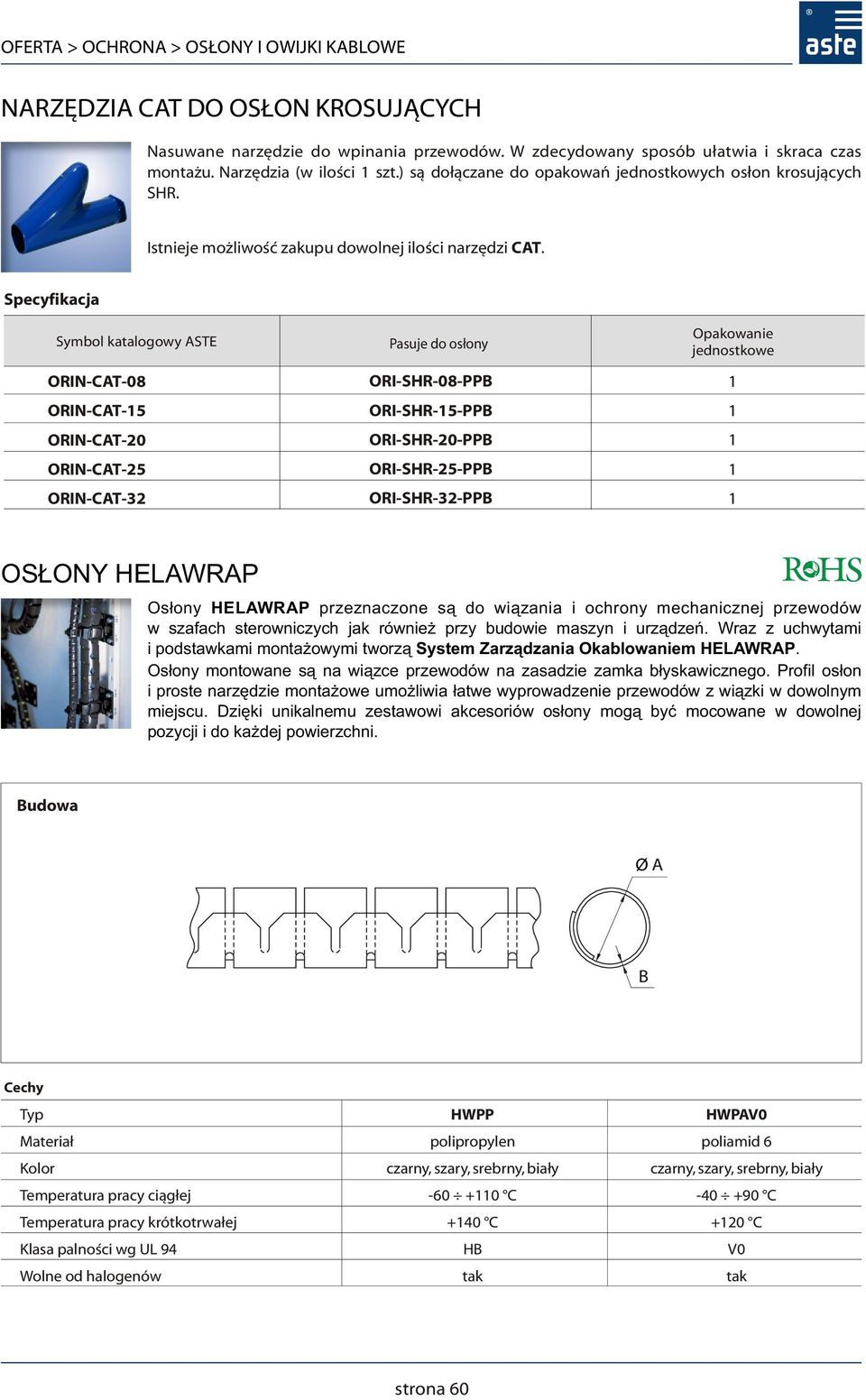

8 OFERTA > OCHRONA > OSŁONY I OWIJKI KABLOWE NARZĘDZIA CAT DO OSŁON KROSUJĄCYCH Nasuwane narzędzie do wpinania przewodów. W zdecydowany sposób ułatwia i skraca czas montażu. Narzędzia (w ilości 1 szt.) są dołączane do opakowań jednostkowych osłon krosujących SHR. Istnieje możliwość zakupu dowolnej ilości narzędzi CAT. Specyfikacja Symbol katalogowy ASTE ORIN-CAT-08 ORIN-CAT- ORIN-CAT-20 ORIN-CAT- ORIN-CAT-32 Pasuje do osłony ORI-SHR-08-PPB ORI-SHR--PPB ORI-SHR-20-PPB ORI-SHR--PPB ORI-SHR-32-PPB Opakowanie jednostkowe OSŁONY HELAWRAP Osłony HELAWRAP przeznaczone są do wiązania i ochrony mechanicznej przewodów w szafach sterowniczych jak również przy budowie maszyn i urządzeń. Wraz z uchwytami i podstawkami montażowymi tworzą System Zarządzania Okablowaniem HELAWRAP. Osłony montowane są na wiązce przewodów na zasadzie zamka błyskawicznego. Profil osłon i proste narzędzie montażowe umożliwia łatwe wyprowadzenie przewodów z wiązki w dowolnym miejscu. Dzięki unikalnemu zestawowi akcesoriów osłony mogą być mocowane w dowolnej pozycji i do każdej powierzchni. Budowa Ø A B Cechy Typ Kolor Temperatura pracy ciągłej Temperatura pracy krótkotrwałej Klasa palności wg UL 94 Wolne od halogenów HWPP polipropylen, szary, srebrny, biały C +140 C HB HWPAV0 poliamid 6, szary, srebrny, biały C +120 C V0 strona 60

9 OFERTA > OCHRONA > OSŁONY I OWIJKI KABLOWE Specyfikacja Symbol katalogowy ASTE HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER HELLER Maksymalna średnica A Grubość ścianki B 0,95 0,95 0,95 0,95 0,95 Kolor szary srebrny szary srebrny szary srebrny biały szary srebrny biały szary srebrny biały szary srebrny biały szary srebrny biały Opakowanie jednostkowe [mm] [mm] [m] UCHWYTY I PODSTAWKI MONTAŻOWE DO OSŁON HELAWRAP Uchwyty HWClip wraz z podstawkami HWBase przeznaczone są do mocowania osłon HELAWRAP do powierzchni. Podstawki przytwierdzane są za pomocą śrub lub opasek. Dostępne są również podstawki przyklejane. Uchwyty można łączyć ze sobą w łańcuchy przy czym każdy uchwyt może się dowolnie obracać względem innych. Budowa D uchwyt podstawka strona 61

10 OFERTA > OCHRONA > OSŁONY I OWIJKI KABLOWE Cechy Typ HWClip HWBase poliamid 6.6 poliamid 6.6 Kolor Temperatura pracy ciągłej C C Klasa palności wg UL 94 HB HB Wolne od halogenów Specyfikacja uchwytów HWClip Symbol katalogowy ASTE Średnica D Do osłon o maksymalnej średnicy Opakowanie jednostkowe HELLER [mm] 9 [mm] 9 [m] HELLER HELLER HELLER HELLER Specyfikacja podstawek HWBase Symbol katalogowy ASTE HELLER HELLER Mocowanie klej akrylowy na piance poliuretanowej opaska lub śruba Opakowanie jednostkowe [m] NARZĘDZIA HAT DO OSŁON HELAWRAP Narzędzia montażowe HAT umożliwiają szybki i łatwy montaż przewodów. Pozwalają na bezpieczne umieszczenie wiązki wewnątrz osłony, umożliwiają wyprowadzenie przewodu w dowolnym miejscu osłony. Narzędzie (w ilości 1szt.) jest dołączone do każdego opakowania jednostkowego osłony. Dodatkowe narzędzia można kupić oddzielnie. Specyfikacja Symbol katalogowy ASTE HELLER HELLER HELLER HELLER HELLER Pasuje do osłony o maksymalnej średnicy Opakowanie jednostkowe strona 62

11 OFERTA > OCHRONA > OSŁONY I OWIJKI KABLOWE OWIJKI KABLOWE SPIRALNE WS Owijki kablowe WS są wykonane z polietylenu. Charakteryzują się dużą wytrzymałością, giętkością i elastycznością, dzięki czemu łatwo dopasowują się do średnicy wiązki kabli i drogi ich prowadzenia. Dzięki swojej naturalnej sztywności i spiralnemu nacięciu (elastyczności) doskonale nadają się do spinania wiązek kablowych, przewodów, linek, prętów, rurek i przewodów hydraulicznych, itp. Owijki nawijane są wokół kabla lub wiązki kablowej. Zaletą ich stosowania jest możliwość rozgałęziania oplatanej wiązki w dowolnym miejscu. Owijki kablowe można że stosować jako element identyfikacji wiązek, oznaczając innym kolorem wiązki przewodów o tym samym kolorze izolacji, ale innym przeznaczeniu. Budowa W D C Cechy Typ Kolor Temperatura pracy Specyfikacja WS polietylen, inny na zamówienie -30 C +70 C Symbol katalogowy ASTE KUR-WS-03-PE-CA-0 KUR-WS-05-PE-CA-0 KUR-WS--PE-CA- KUR-WS--PE-CA- KUR-WS-20-PE-CA- D Wymiary W [mm] C 0,5 0,6 0,9 1,0 1,3 Średnica oplatanej wiązki Owijki kablowe występują również w innych kolorach na specjalne zamówienie. Zainteresowanych prosimy kont. [mm] Opakowanie jednostkowe [m] 0 0 strona 63

12

13 OFERTA > OCHRONA DŁAWNICE Z TWORZYW SZTUCZNYCH Dławnice z tworzyw sztucznych są przeznaczone do wprowadzania przewodów do urządzeń przez wykonane w tym celu otwory wg różnych standardów. Mocują przewód jednocześnie zapobiegając jego przypadkowemu wyrwaniu. Dodatkowo chronią przed stykaniem się przewodu z krawędziami otworów oraz uszczelniają miejsce przejścia. Mogą być stosowane zarówno w obudowach z otworami gwintowanymi jak i nie gwintowanymi (w tym przypadku trzeba bezwzględnie zastosować nakrętkę). Dławnice z tworzyw sztucznych są wykonane z materiałów wolnych od halogenów, charakteryzują się dużą wytrzymałością na wyrwanie kabli oraz zapewniają wysoki stopień ochrony IP68. Specjalną grupę dławnic z tworzyw sztucznych stanowią dławnice Ex przeznaczone do stref zagrożonych wybuchem (grupa II urządzeń). Zostały wykonane ze specjalnie modyfikowanego poliamidu odprowadzającego ładunki elektrostatyczne. DŁAWNICE STANDARDOWE lróżne typy gwintów: metryczny, PG, NPT, PF DŁAWNICE Z OSŁONĄ SPIRALNĄ lróżne typy gwintów: metryczny, PG, NPT, PF losłona spiralna ogranicza promień gięcia mocowanego przewodu lzalecane do urządzeń przenośnych DŁAWNICE Ex ltyp gwintu: metryczny lprzeznaczone do urządzeń w wykonaniu przeciwybuchowym II grupy lzalecane do stosowania w atmosferze zagrożenia wybuchem gazu patrz > OFERTA > PRODUKTY DO ZASTOSOWAŃ SPECJALNYCH > PRODUKTY DO STREF ZAGROŻONYCH WYBUCHEM strona 65

14 OFERTA > OCHRONA > DŁAWNICE Z TWORZYW SZTUCZNYCH Dławnice kablowe z tworzyw sztucznych: zapobiegają stykaniu się przewodów z krawędziami otworów uszczelniają miejsce przejścia mocują przewód, zapobiegając jego przypadkowemu wyrwaniu. l l l Znajdują zastosowanie we wszelkiego rodzaju obudowach maszyn i urządzeń, rozdzielnicach, oprawach oświetleniowych, gniazdach itp. strona 66

15 OFERTA > OCHRONA > DŁAWNICE Z TWORZYW SZTUCZNYCH DŁAWNICE STANDARDOWE AG i EG Dławnice kablowe AG i EG są wykonane poliamidu 6.6. Dławnice AG posiadają gwint metryczny, EG gwint PG. Są dostępne również w wersji w gwintem PF. Zalecane są do zastosowań wewnątrz pomieszczeń. Dostępne w kolorze jasnoszarym, na zamówienie również w kolorach: m, szarym, czerwonym oraz niebieskim. Budowa L1 L2 L3 D1 D2 B Cechy Typ Typ gwintu Stopień ochrony Palność / Klasa palności (wg UL94) Wolne od halogenów Specyfikacja AG metryczny PG poliamid 6.6 poliamid 6.6 IP68 IP68 samogasnące / V2 EG samogasnące / V2 Symbol katalogowy ASTE Dławnice AG MDKS-AG12-JS- MDKS-AG16-JS- MDKS-AG20-JS- MDKS-AG-JS- MDKS-AG32-JS- MDKS-AG40-JS- MDKS-AG-JS- MDKS-AG63-JS- Dławnice EG MDKS-EG07-JS- MDKS-EG09-JS- MDKS-EG09L-JS- MDKS-EG11-JS- MDKS-EG11L-JS- MDKS-EG13-JS- MDKS-EG13L-JS- MDKS-EG16-JS- MDKS-EG21-JS- MDKS-EG29-JS- MDKS-EG36-JS- MDKS-EG42-JS- MDKS-EG48-JS- Gwint Do kabli o średnicy Wymiary L1 L2 L3 D1 D2 B Średnica otworu montażowego Opakowanie jednostkowe [mm] [mm] [mm] [szt.] 12,5 16,5 20,5,5 32,5 40,5,5 63,5 12,6 14,8 14,8 18,8 18,8 20,4 20,4 22,6 28,0 36,7 47,2 52,7 58,1 M 12x1, M 16x1,5 M 20x1,5 M x1,5 M 32x1,5 M 40x1,5 M x1,5 M 63x1,5 PG 07 PG 09 PG 09 PG 11 PG 11 PG 13,5 PG 13,5 PG 16 PG 21 PG 29 PG 36 PG 42 PG 48 3,0 6,5 5,0,0,0 14,0 13,0 18,0 18,0,0 22,0 32,0 30,0 38,0 34,0 44,0 3,5 6,0 4,0 8,0 4,0 8,0 5,0,0 5,0,0 6,0 12,0 6,0 12,0,0 14,0 13,0 18,0 18,0,0 22,0 32,0 30,0 38,0 34,0 44,0 7,9,7,0,0 14,7 17,7 17,3 18,5 8,0 8,1 14,7 8,2 14,8 8,9,6 8,9,8,9 14,4 14,6,8 12,1 14,4 19,5 18,7 20,3 23,4,7 27,0 12,8 13,9 13,9,4,4,8,8 17,3 18,6 20,5 24,4,4,2 13,3 16,7 18,4 22,3 26,2 31,6 31,6 32,6 13,4,2,2 18,3 18,3 18,9 18,9 19,7 23,9 27,4 30,5 31,6 31,3 12,0 16,0 20,0,0 32,0 40,0,0 63,0 12,2,0 14,7 18,2 18,0 20,0 20,2 22,2 28,1 36,7 46,8 53,8 58,8 8,3,9 14,8 18,6 26,0 33,0 41,2 54,1 8,0 9,9 9,9 13,2 13,2,2,2 17,2 22,4 30,6 35,2 39,3 45,4 6,0 9,6 12,9 16,4 23,4 30,6 38,2 44,0 6,0 7,0 7,0 9,6 9,6 11,7 11,7 12,9 16,5 23,3 33,3 39,6 45,1 strona 67

16 OFERTA > OCHRONA > DŁAWNICE Z TWORZYW SZTUCZNYCH DŁAWNICE Z OSŁONĄ SPIRALNĄ AG-SR I EG-SR Dławnice kablowe AG-SR i EG-SR są wykonane z najwyższej jakości poliamidu 6.6. Dławnice AG-SR posiadają gwint metryczny, EG-SR gwint PG. Są dostępne również w wersji w gwintem PF. Osłona spiralna ogranicza promień zgięcia kabli i chroni go przed uszkodzeniem, co jest szczególnie ważne w przypadku urządzeń przenośnych. Zalecane są do zastosowań wewnątrz pomieszczeń. Budowa L2 D2 L3 L1 B Cechy Typ AG-SR EG-SR Typ gwintu metryczny PG Temperatura pracy ciągłej Palność / Klasa palności (wg UL94) Wolne od halogenów Specyfikacja Symbol katalogowy ASTE Dławnice AG-SR Gwint poliamid 6.6 poliamid C +85 C samogasnące / V2 Do kabli o średnicy Wymiary L1 L2 L3 D2-40 C +85 C samogasnące / V2 Średnica otworu montażowego Opakowanie jednostkowe [mm] [mm] [mm] [szt.] MDKS-AG-12SR-CA- MDKS-AG-16SR-CA- MDKS-AG-20SR-CA- MDKS-AG-SR-CA- Dławnice EG-SR MDKS-EG-7SR-CA- MDKS-EG-9SR-CA- MDKS-EG-11SR-CA- MDKS-EG-13.5SR-CA- MDKS-EG-16SR-CA- MDKS-EG-21SR-CA- M12 M16 M20 M2 PG7 PG9 PG11 PG13,5 PG16 PG2 12,0 16,0 20,0,0 11,7 14,3 17,3 19,3 21,3 27 3,0 6,5 5,0,0,0 14,0 13,0 18,0 3,5 6,0 4,0 8,0 5,0,0 6,0 12,0,0 14,0 13,0 18,0 7,9 14,4 12,8 13,9 8,0 8,1 8,2 8,9 8,9,8 12,1 14,4 19,5 19,5 12,8 13,9,4,8 17,3 18,6 53,3 74,9 96,2 111, 53,3 65,2 74,9 85,5 96,2 111,22 8,3,9 14,8 18,5 8,0 9,9 13,2,2 17,2 22,4 B 6,0 9,6 12,9 16,5 6,0 7,0 9,6 11,7 12,9 16,5 strona 68

17 OFERTA > OCHRONA PRZEPUSTY DŁAWIĄCE Z TWORZYW SZTUCZNYCH Przepusty dławiące z tworzyw sztucznych chronią przewód przed kontem z krawędzią otworu. Są przeznaczone do otworów wykonanych w standardzie metrycznym lub PG. Ich montaż jest bardzo łatwy i szybki. Nie wymaga stosowania żadnych narzędzi. Dodatkowo uszczelniają miejsce przejścia przewodu przez obudowę zapewniając stopień ochrony IP67 oraz częściową ochronę przed wyrwaniem przewodu z przepustu. Przepusty dostarczone w postaci zamkniętej pełnią rolę zaślepki otworu montażowego do czasu przebicia membrany przepustu. Jest to szczególnie ważne podczas transportu lub magazynowania urządzeń z zamontowanymi przepustami. PRZEPUSTY RUTASEAL lwykonane z EPDM lub chloroprenu ldo otworów metrycznych lub PG PRZEPUSTY KLIKSEAL lwykonane z TPE / PA6.6 ldo otworów metrycznych lbardzo szybki montaż strona 69

18 OFERTA > OCHRONA > PRZEPUSTY Przepusty dławiące z tworzyw sztucznych to: lprodukty zgodne z dyrektywą RoHS oraz posiadające oznaczenie CE lszybki i łatwy montaż lip 67 (przepust obudowa oraz przepust mocowany przewód) Przepusty dławiące znajdują zastosowanie w oprawach oświetleniowych, skrzynkach i puszkach rozdzielczych, obudowach maszyn i urządzeń. strona 70
