STEROWANIE - EOLO BL ROZWIĄZANIA STEROWANIA DLA NAGRZEWNIC MODULOWANYCH ŚCIENNYCH

Transkrypt

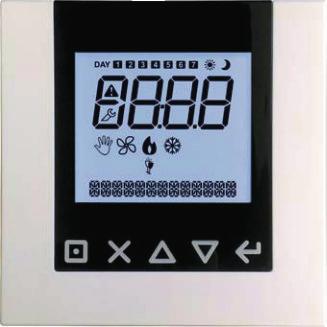

1 DAY ! NAGRZEWNICE GAZOWE STEROWANIE - EOLO BL ROZWIĄZANIA STEROWANIA DLA NAGRZEWNIC MODULOWANYCH ŚCIENNYCH 1. TERMOSTAT SPPT10 - STEROWANIE ON/OFF Termostat programowalny tygodniowo Temperatura dzienna/nocna Przeznaczony dla jednej nagrzewnicy EOLO BL Termostat SPPT 10 dla 1 nagrzewnicy on/off lub M 00CQU2667 Potencjometr 10K w puszce - regulator mocy palinika BL 94CNPO0009 Termostat SPPT10 Potencjometr 2. PANEL DOTYKOWY SCP674V202 (SCP674V122T) Obsługa jednej nagrzewnicy Wbudowany czujnik wewnętrzny Opcjonalny czujnik zewnętrzny Programator tygodniowy 3 poziomy temperaturowe: komfort / ekonomiczny / dyżurny Obsługa komory mieszania Sterownik - panel dotykowy SCP674V202 11ELST9515 (opcja) SCP674V202 EOLO BL temp. (opcja) 00CESO2689 Panel dotykowy SCP674V

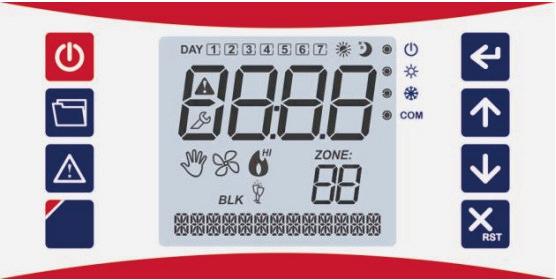

2 3. STEROWNIK SCM830B DLA 16 NAGRZEWNIC DOSTĘPNY W TRZECH WERSJACH Kontroluje do 16 nagrzewnic. Dwie główne strefy cieplne. Możliwość utworzenia do 16 stref cieplnych poprzez dodatkowe czujniki podłączone bezpośrednio do nagrzewnicy. 3 poziomy Komfortowa / Ekonomiczna / Dyżurna. Programowanie tygodniowe niezależnie dla każdej strefy SCM830B E1010E: Wersja podstawowa. SCM830B E1012E: Wyposażony w wyjście RTU dedykowane do systemu BMS. SCM830B E1013E: Wyposażony w port TCP/IP do podłączenia do komputera PC oraz wyjście RTU. W komplecie oprogramowanie EYELAN do zarządzania systemem grzewczym z poziomu PC PRZYKŁADY ROZWIĄZANIA REGULACJI NAGRZEWNIC STEROWNIKIEM SCM830B Sterownik SCM830B E1010E do 16 urządzeń 11ELST9514 wew. EOLO 04CEGL3001 temp. 00CESO2689 ** dla modelu sterownika SCM830B w wersjach E1012E oraz E1013E RTU** ** *** dla modelu sterownika SCM830B w wersji E1013E *** EOLO nr 2 EOLO nr 3 Sterownik SCM830B E1012E do 16 urządzeń + ModBUS output 11ELST9518 Sterownik SCM830B wewnętrznej 1 wewnętrznej 2 6 EOLO nr 7 EOLO nr 6 wew. EOLO 04CEGL3001 temp. 00CESO2689 Sterownik SCM830B E1013E do 16 urządzeń + +TCP-IP + software PC, cyfrowy system sterowania oparty na protokole I2NET 11ELST9516 SCP674V202* wewnętrznej (opcjonalnie dla utworzenia dodatkowych stref grzewczych) wew. EOLO 04CEGL3001 temp. 00CESO2689 *) SCP674V202 dotyczy każdej nagrzewnicy EOLO BL

3 4. STEROWNIK SCM850B DLA 30 NAGRZEWNIC DOSTĘPNY W TRZECH WERSJACH Kontroluje do 30 nagrzewnic. Dwie główne strefy cieplne. Możliwość utworzenia do 30 stref cieplnych poprzez dodatkowe czujniki podłączone bezpośrednio do nagrzewnicy. 3 poziomy Komfortowa / Ekonomiczna / Dyżurna. Programowanie tygodniowe niezależnie dla każdej strefy SCM850B E1010E: Wersja podstawowa. SCM850B E1012E: Wyposażony w wyjście RTU dedykowane do systemu BMS. SCM850B E1011E: Wyposażony w port TCP/IP do podłączenia do komputera PC oraz wyjście RTU. W komplecie oprogramowanie EYELAN do zarządzania systemem grzewczym z poziomu PC PRZYKŁADY ROZWIĄZANIA REGULACJI NAGRZEWNIC STEROWNIKIEM SCM850B Sterownik SCM850B E1010E do 30 urządzeń 11ELST9407 wew. EOLO 04CEGL3001 ** dla modelu sterownika SCM850B w wersjach E1012E oraz E1011E RTU** ** *** dla modelu sterownika SCM850B w wersji E1011E *** EOLO nr 2 EOLO nr 3 temp. 00CESO2689 Sterownik SCM850B E1012E do 30 urządzeń + ModBUS output, 11ELST9501 Sterownik SCM850B wewnętrznej 1 wewnętrznej 2 EOLO nr 30 EOLO nr 7 EOLO nr 6 wew. EOLO 04CEGL3001 temp. 00CESO2689 Sterownik SCM850B E1011E do 30 urządzeń + +TCP-IP + software PC, cyfrowy system sterowania oparty na protokole I2NET 11ELST9514 SCP674V202* wewnętrznej (opcjonalnie dla utworzenia dodatkowych stref grzewczych) wew. EOLO 04CEGL3001 temp. 00CESO2689 *) SCP674V202 dotyczy każdej nagrzewnicy EOLO BL

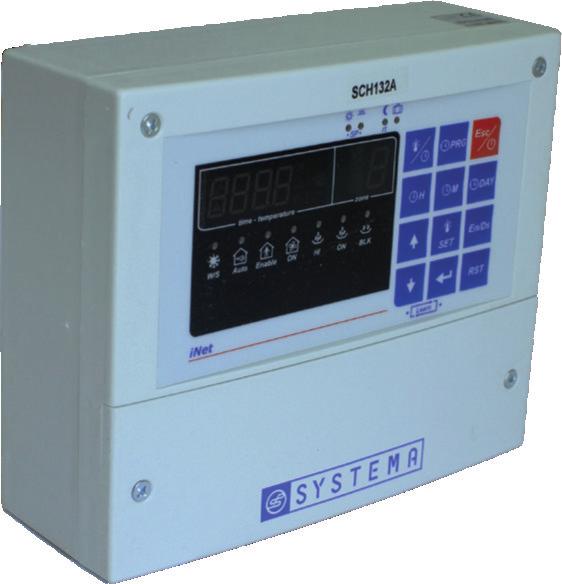

4 5. STEROWNIK INET SERIA SCH130-SCH133 PODSTAWOWE FUNKCJE STEROWNIKA INET Regulacja do 16 nagrzewnic w 1, 2, 3 i 4 strefach grzewczych Sterowanie pracą nagrzewnic zgodnie z programem czasowym dla każdej strefy cieplnej niezależnie Dwie pracy Dzienny/Tygodniowy programator czasowy, licznik godzinowy i funkcja wakacji SCH130 DLA JEDNEJ STREFY GRZEWCZEJ INET SCH130 EOLO nr 2 EOLO nr 3 6 Sterownik INET SCH130A, 1 strefa, 16 urządzeń 94CECR2695 temp. wew. EOLO 04CEGL3001 temp. zew. (opcja) 00CESO2689 * wewnętrznej SCH131 DLA DWÓCH STREF GRZEWCZYCH INET SCH131 EOLO nr 8 EOLO nr 9 6 Sterownik INET SCH131A, 2 strefy, 16 urządzeń 94CECR2696 temp. wew. EOLO temp. zew. (opcja) 04CEGL CESO szt. * wewnętrznej SCH132 DLA TRZECH STREF GRZEWCZYCH INET SCH132 EOLO nr 6 EOLO nr 7 1 Sterownik INET SCH132A, 3 strefy, 16 urządzeń temp. wew. EOLO 94CECR CEGL szt. EOLOnr 12 temp. zew. (opcja) 00CESO wewnętrznej * *) dotyczy każdej nagrzewnicy EOLO BL

5 SCH133 DLA CZTERECH STREF GRZEWCZYCH INET SCH133 EOLO nr 8 Sterownik INET SCH133A, 4 strefy, 16 urządzeń 94CECR2698 temp. wew. EOLO 04CEGL szt. temp. zew. (opcja) 00CESO2689 EOLO nr 9 wewnętrznej STREFA * 6. STEROWNIK INET SERIA SCH150A WSZYSTKIE FUNKCJE STEROWNIKA INET SCH133 ORAZ DODATKOWO Swobodna konfiguracja ilości stref grzewczych (od 1 do 4) Wyjście MODBUS RTU do zarządzania układem nagrzewnic poprzez nadrzędny BMS Sterownik INET SCH150A (1-4 stref, 16 urządzeń), wer. E1110, łącze 94CECR2700 RTU INET SCH150 EOLO nr 8 temp. wew. EOLO 04CEGL szt. temp. zew. (opcja) 00CESO2689 EOLO nr 9 wewnętrznej STREFA * *) dotyczy każdej nagrzewnicy EOLO BL SYSTEMA POLSKA SP. Z O.O. ul. Długa 5, Zduńska Wola systema@systemapolska.pl EOLO
