1 Stacje transformatorowe typ MST

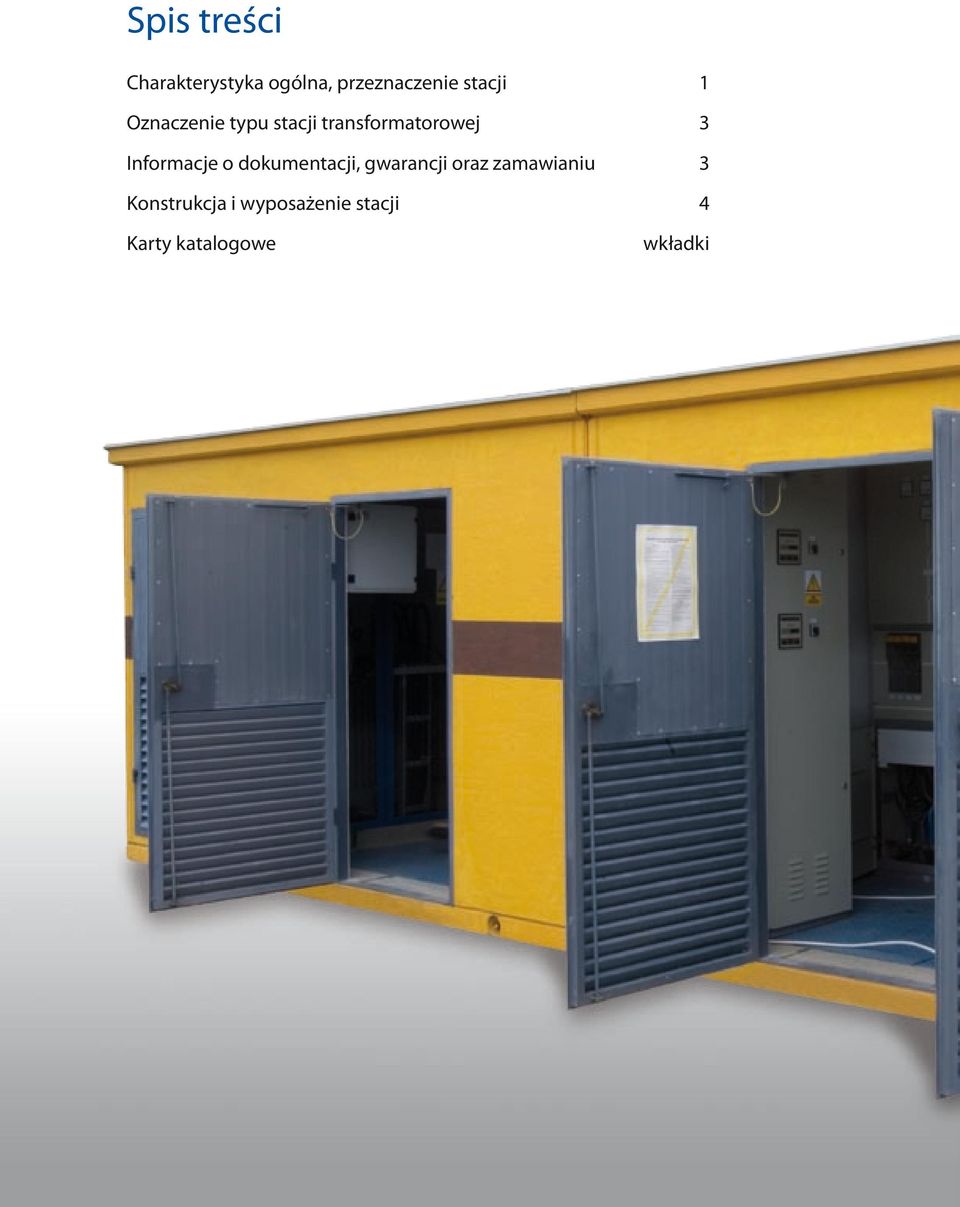

2 Spis treści Charakterystyka ogólna, przeznaczenie stacji 1 Oznaczenie typu stacji transformatorowej 3 Informacje o dokumentacji, gwarancji oraz zamawianiu 3 Konstrukcja i wyposażenie stacji 4 Karty katalogowe wkładki

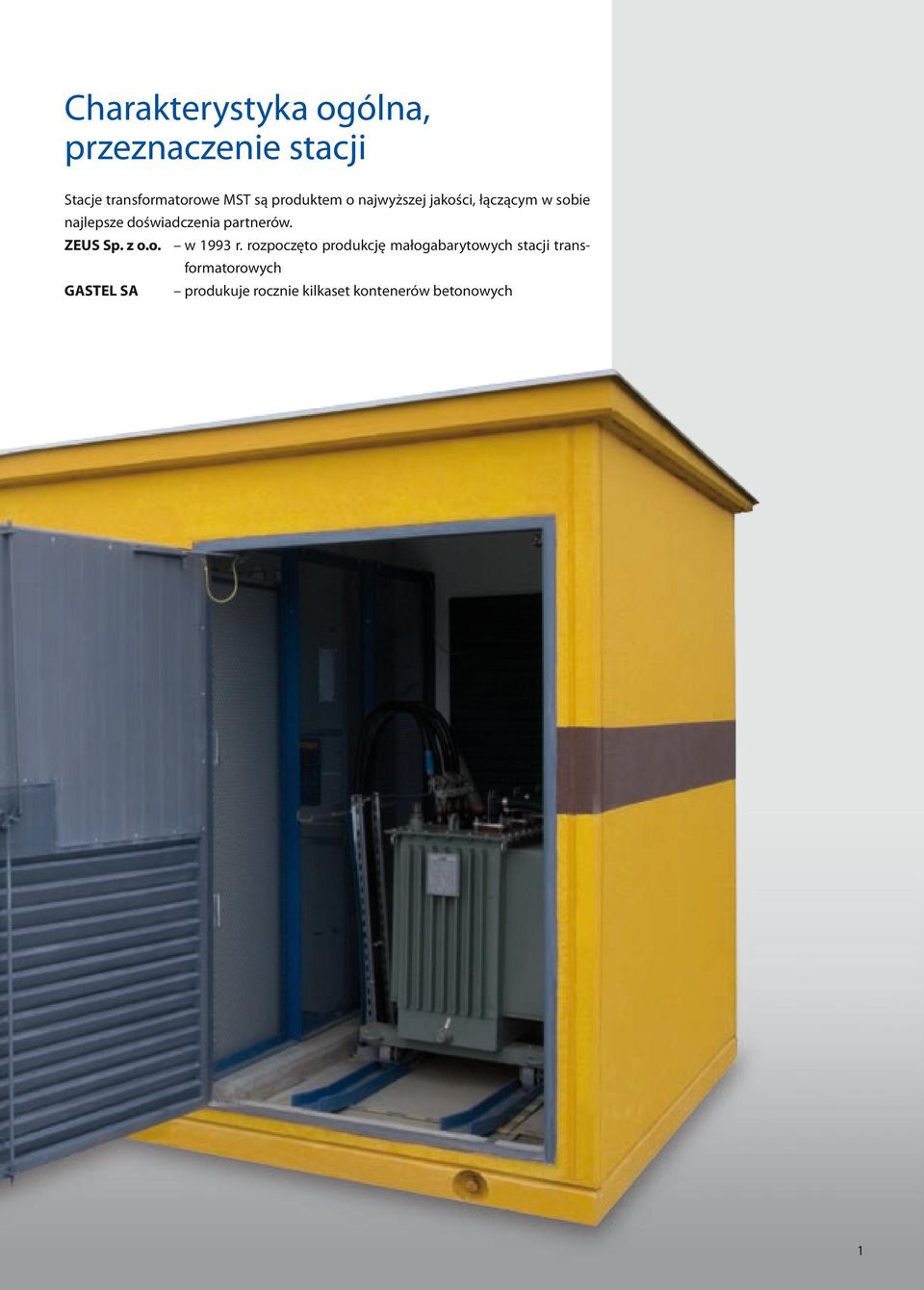

3 Charakterystyka ogólna, przeznaczenie stacji Stacje transformatorowe MST są produktem o najwyższej jakości, łączącym w sobie najlepsze doświadczenia partnerów. ZEUS Sp. z o.o. w 1993 r. rozpoczęto produkcję małogabarytowych stacji transformatorowych GASTEL SA produkuje rocznie kilkaset kontenerów betonowych 1

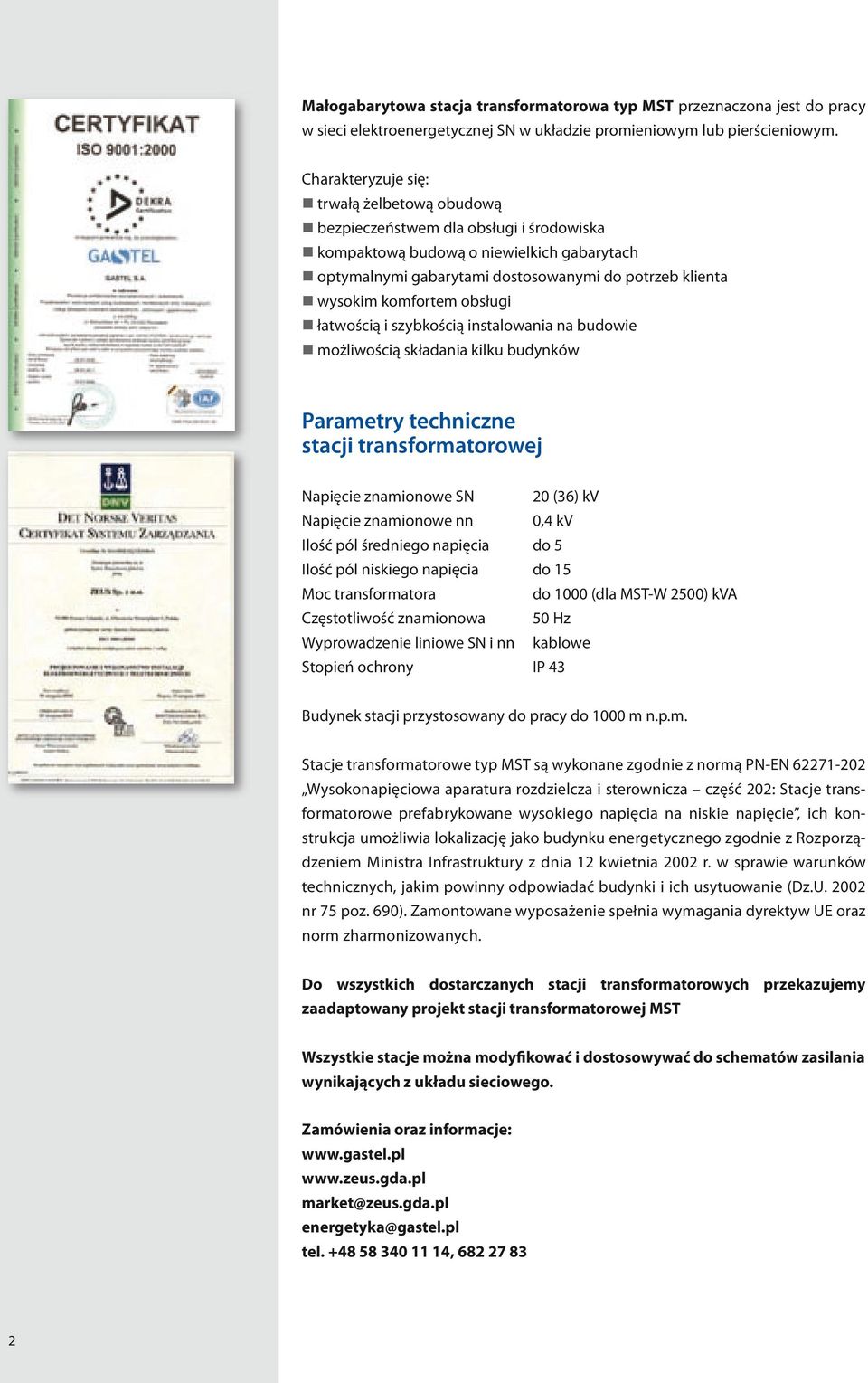

4 Małogabarytowa stacja transformatorowa typ MST przeznaczona jest do pracy w sieci elektroenergetycznej SN w układzie promieniowym lub pierścieniowym. Charakteryzuje się: trwałą żelbetową obudową bezpieczeństwem dla obsługi i środowiska kompaktową budową o niewielkich gabarytach optymalnymi gabarytami dostosowanymi do potrzeb klienta wysokim komfortem obsługi łatwością i szybkością instalowania na budowie możliwością składania kilku budynków Parametry techniczne stacji transformatorowej Napięcie znamionowe SN 20 (36) kv Napięcie znamionowe nn 0,4 kv Ilość pól średniego napięcia do 5 Ilość pól niskiego napięcia do 15 Moc transformatora do 1000 (dla MST-W 2500) kva Częstotliwość znamionowa 50 Hz Wyprowadzenie liniowe SN i nn kablowe Stopień ochrony IP 43 Budynek stacji przystosowany do pracy do 1000 m n.p.m. Stacje transformatorowe typ MST są wykonane zgodnie z normą PN-EN Wysokonapięciowa aparatura rozdzielcza i sterownicza część 202: Stacje transformatorowe prefabrykowane wysokiego napięcia na niskie napięcie, ich konstrukcja umożliwia lokalizację jako budynku energetycznego zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 75 poz. 690). Zamontowane wyposażenie spełnia wymagania dyrektyw UE oraz norm zharmonizowanych. Do wszystkich dostarczanych stacji transformatorowych przekazujemy zaadaptowany projekt stacji transformatorowej MST Wszystkie stacje można modyfikować i dostosowywać do schematów zasilania wynikających z układu sieciowego. 2

5 Oznaczenie typu stacji transformatorowej MST O L SN F / P lub p / Lnn GN / S indeks oznaczeń: MST Małogabarytowa Stacja Transformatorowa O oznaczenie wielkości budynku 1Z, 1, 2, W 1Z budynek stacji z obsługą rozdzielnic z zewnątrz 1 lub 2 budynek stacji z obsługą rozdzielnic z wewnątrz W budynek stacji dedykowanej dla elektrowni L SN cyfra określająca ilość pól rozdzielnicy średniego napięcia F rozdzielnica SN w izolacji SF 6 P pomiar rozliczeniowy energii elektrycznej po stronie SN p półpośredni pomiar rozliczeniowy energii elektrycznej Lnn liczba określająca ilość pól rozdzielnicy nn GN napięcie znamionowe sieci SN S moc transformatora Informacje o dokumentacji, gwarancji oraz zamawianiu Dokumentacja stacji transformatorowej Dla potrzeb projektu budowlanego dokumentacja techniczna dostarczana jest w formie elektronicznej. Po dostarczeniu schematu zasilania uzgodnionego z właściwym Zakładem Dystrybucyjnym, adaptujemy typowy projekt stacji MST i przekazujemy odbiorcy. Współpracujemy z projektantami, udostępniając materiały do projektowania adoptowanych stacji MST. Gwarancja Na stację transformatorową udzielana jest standardowo 24-miesięczna gwarancja. Dostarczane stacje produkowane są z materiałów przyjaznych dla środowiska naturalnego. Pod komorą transformatorową przeznaczoną do instalowania transformatora olejowego znajduje się szczelna misa olejowa, mogąca pomieścić 100% oleju znajdującego się w transformatorze. Produkcja stacji przebiega pod kontrolą systemu jakości zgodnego z normą ISO Informacje dotyczące zamawiania i transportu W zamówieniu należy określić: typ zamawianej stacji transformatorowej schemat elektryczny typ zakończeń połączeń kablowych od strony transformatora miejsce dostawy 3

6 Stację transformatorową dostarczamy własnym transportem do miejsca wskazanego w zamówieniu. Prace przygotowawcze na budowie oraz żuraw do rozładunku zapewnia odbiorca. Projekt zagospodarowania terenu należy wykonać indywidualnie dla każdej stacji w projekcie budowlanym. Do wszystkich dostarczanych stacji transformatorowych opracowujemy adaptację projektu stacji MST dostosowaną do potrzeb klienta. Konstrukcja i wyposażenie stacji Obudowa stacji Stacje transformatorowe typ MST-1, MST-2, MST-W są rozwiązaniem małogabarytowym, składającym się z: monolitycznego elementu podłogi i ścian przykrytego żelbetowym stropodachem ustawionego na prefabrykowanym fundamencie Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015) lub innym wg uzgodnienia. Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008), ocynkowana lub w innym kolorze wg uzgodnienia. Stropodach pokryty papą termozgrzewalną. Na życzenie klienta ściany oraz stolarka mogą być wykonane w innym kolorze RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej oraz wykonania dodatkowego dachu dwu- lub czterospadowego, krytego dachówką ceramiczną, bitumiczną lub blachodachówką. Obudowę ustawia się na monolitycznym fundamencie wykonanym w formie ramy o wymiarach dostosowanych do poszczególnych obudów stacji transformatorowych. Żelbetowy korpus fundamentu stanowi szczelną misę olejową dla stacji transformatorowych z transformatorami olejowymi. Konstrukcja stacji transformatorowej umożliwia szybki montaż i podłączenie do sieci elektroenergetycznej. Urządzenia energetyczne zostały zainstalowane w dwóch przedziałach z osobnymi wejściami. Pierwszy zawiera rozdzielnicę średniego i niskiego napięcia obsługiwane ze wspólnego korytarza obsługi. Drugi przedział jest komorą transformatora. Stacja transformatorowa MST-1 jest przystosowana do obsługi rozdzielnic ze wspólnego korytarza wewnątrz budynku stacji. Zastosowane w stacji rozwiązania umożliwiają umieszczenie w niej rozdzielnicy SN i nn oraz transformatora do 630 kva. Maksymalne ograniczenie wymiarów oraz dostęp do stacji tylko z jednej strony preferują ją jako stację dla zwartej zabudowy miejskiej. Powierzchnia zabudowy stacji MST-1 wynosi tylko 8,2 m 2. Typowe gabaryty: szerokość 2,5 m długość 3,25 m Stacja transformatorowa MST-2 jest przystosowana do obsługi rozdzielnic ze wspólnego korytarza wewnątrz budynku stacji. Zastosowane w stacji rozwiązania umożliwiają umieszczenie w niej roz- 4

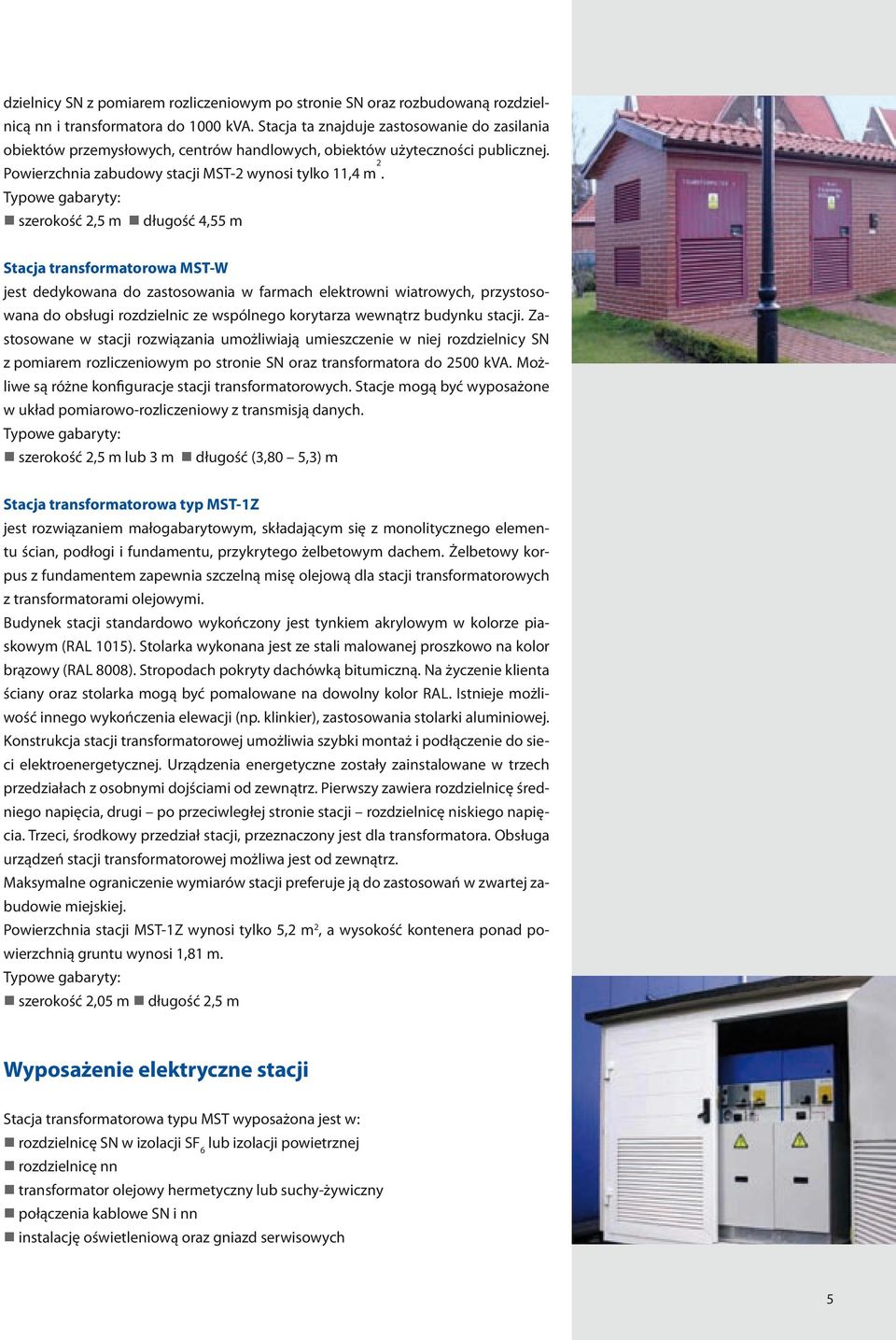

7 dzielnicy SN z pomiarem rozliczeniowym po stronie SN oraz rozbudowaną rozdzielnicą nn i transformatora do 1000 kva. Stacja ta znajduje zastosowanie do zasilania obiektów przemysłowych, centrów handlowych, obiektów użyteczności publicznej. Powierzchnia zabudowy stacji MST-2 wynosi tylko 11,4 m 2. Typowe gabaryty: szerokość 2,5 m długość 4,55 m Stacja transformatorowa MST-W jest dedykowana do zastosowania w farmach elektrowni wiatrowych, przystosowana do obsługi rozdzielnic ze wspólnego korytarza wewnątrz budynku stacji. Zastosowane w stacji rozwiązania umożliwiają umieszczenie w niej rozdzielnicy SN z pomiarem rozliczeniowym po stronie SN oraz transformatora do 2500 kva. Możliwe są różne konfiguracje stacji transformatorowych. Stacje mogą być wyposażone w układ pomiarowo-rozliczeniowy z transmisją danych. Typowe gabaryty: szerokość 2,5 m lub 3 m długość (3,80 5,3) m Stacja transformatorowa typ MST-1Z jest rozwiązaniem małogabarytowym, składającym się z monolitycznego elementu ścian, podłogi i fundamentu, przykrytego żelbetowym dachem. Żelbetowy korpus z fundamentem zapewnia szczelną misę olejową dla stacji transformatorowych z transformatorami olejowymi. Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015). Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008). Stropodach pokryty dachówką bitumiczną. Na życzenie klienta ściany oraz stolarka mogą być pomalowane na dowolny kolor RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej. Konstrukcja stacji transformatorowej umożliwia szybki montaż i podłączenie do sieci elektroenergetycznej. Urządzenia energetyczne zostały zainstalowane w trzech przedziałach z osobnymi dojściami od zewnątrz. Pierwszy zawiera rozdzielnicę średniego napięcia, drugi po przeciwległej stronie stacji rozdzielnicę niskiego napięcia. Trzeci, środkowy przedział stacji, przeznaczony jest dla transformatora. Obsługa urządzeń stacji transformatorowej możliwa jest od zewnątrz. Maksymalne ograniczenie wymiarów stacji preferuje ją do zastosowań w zwartej zabudowie miejskiej. Powierzchnia stacji MST-1Z wynosi tylko 5,2 m 2, a wysokość kontenera ponad powierzchnią gruntu wynosi 1,81 m. Typowe gabaryty: szerokość 2,05 m długość 2,5 m Wyposażenie elektryczne stacji Stacja transformatorowa typu MST wyposażona jest w: rozdzielnicę SN w izolacji SF 6 lub izolacji powietrznej rozdzielnicę nn transformator olejowy hermetyczny lub suchy-żywiczny połączenia kablowe SN i nn instalację oświetleniową oraz gniazd serwisowych 5

8 Rozdzielnica średniego napięcia SN Stacje transformatorowe MST wyposażone są standardowo w rozdzielnicę SN w izolacji SF 6. Stosowane rozdzielnice: CGMCOSMOS prod. ORMAZABAL SafePlus, SafeRing prod. ABB RM6 prod. Shneider FBA prod. Alstom RSNW-SF 6-24 prod. EKTO Stosowane rozdzielnice posiadają izolację elektryczną z gazu SF 6. Pola liniowe wyposażone są w rozłączniki trójpozycyjne, pozwalające załączyć, rozłączyć i uziemić przyłączoną linię kablową. W polu transformatora zastosowano rozłącznik trójpozycyjny (zamknięty, otwarty, i uziemiony przed i za bezpiecznikiem) z bezpiecznikiem lub alternatywnie wyłącznik z wyzwalaczem zwarciowym. Każde pole rozdzielnicy wyposażone jest we wskaźniki obecności napięć fazowych oraz gniazda probiercze umożliwiające dokonanie fazowania. Zastosowane aparaty łączeniowe rozdzielnicy wyposażone są w napędy sprężynowe migowe, uruchamiane ręcznie za pomocą uniwersalnej dźwigni manewrowej wkładanej w odpowiednie gniazda napędów na elewacji rozdzielnicy. Bezpieczeństwo obsługi zapewnia odpowiednia konstrukcja i zastosowanie dodatkowych blokad. Rozłącznik i uziemnik nie mogą być zamknięte równocześnie. Blokada zamknięcia przedziału kablowego oraz dostępu do podstaw bezpiecznikowych jest sterowana przez uziemnik. Operacje łączeniowe można realizować po poprawnym zamknięciu przedziałów kablowych. Zastosowane rozdzielnice są łukoochronne zgodnie z klasyfikacją IAC, posiadają odpowiednie certyfikaty jakości oraz przeszły wszystkie próby pomiarowe, próby typu oraz kontrolę jakości. W polach liniowych rozdzielnic możliwe jest podłączanie głowic konektorowych 630 A, natomiast w polu transformatorowym 250/400 A. W polach liniowych można montować sygnalizator zwarć umożliwiający szybką identyfikację uszkodzenia w ciągach kablowych sieci SN. Można stosować sygnalizatory SMZ-3, SMZ-4, FLAIR, CPZ-3MFA. Dobór wkładek bezpiecznikowych Pola transformatorowe rozdzielnicy SN zabezpieczone są wkładkami bezpiecznikowymi SIBA lub innych producentów. Tablica wyboru zalecanych niskostratnych wkładek bezpiecznikowych SN (typ HH SIBA) Nap. znam. [kv] Moc znamionowa transformatora [kva] Prąd znamionowy wkładek topikowych bezpiecznika SN [A] 6 31,5 31, , , , Rozdzielnica niskiego napięcia Stacja transformatorowa standardowo wyposażona jest w 8-polową rozdzielnicę niskiego napięcia, wykonaną z listwowymi rozłącznikami bezpiecznikowymi zgodnie z normą PN-IEC AC. Rozdzielnica posiada rozłącznik główny na prąd

9 (1600) A. W rozdzielnicy stosowane są aparaty JEAN MUELLER lub APATOR, ABB, EFEN. Na zamówienie rozdzielnica może być wykonana z wyłącznikiem głównym i pełnić rolę wyłącznika p.poż. Rozdzielnica nn może być dostosowana do potrzeb zamawiającego (zwiększona ilość pól odbiorczych, półpośredni układ pomiarowy energii, tablica licznikowa). Zastosowano oddzielne szyny N i PE. Rozdzielnica może pracować w sieci TN-S, TN-C, TN-C-S. Można zamontować kompensację biegu jałowego transformatora. Połączenia kablowe SN i nn Połączenie SN Połączenie transformatora z rozdzielnicą SN wykonane jest jednożyłowymi kablami typu YHAKXS 1x70 mm 2. Od strony rozdzielnicy SN kable zakończone są głowicami konektorowymi, dostosowanymi do zamontowanej rozdzielnicy. Zestawienie głowic wybranych producentów Typ kabla Pole Typ głowic SN Producent YHAKXS transformatorowe EASG 20/250 lub EASW 20/250 RSSS 5227-R lub RSES 5227-R NKT Raychem YHAKXS XUHAKXS liniowe RSTI-5654-CEE01 CB Raychem NKT HAKnFtA liniowe EPKT 24C3 + RICS Raychem Na transformatorze stosowane są głowice kablowe THP-I-20-CXd lub konektorowe (w przypadku zastosowania takich połączeń strony SN transformatora). Połączenie nn Połączenie rozdzielnicy nn z transformatora wykonane jest kablami jednożyłowymi typu YKXS o przekroju i ilości dostosowanej do mocy stacji transformatorowej. Przedział transformatora Komora transformatora stacji typu MST-1 i 1Z pozwala na ustawienie transformatora o mocy do 630 kva, MST-2 do 1000 kva i MST-W do 2500 kva. Transformator ustawiony jest w szczelnej misie olejowej, zabezpieczającej przed przedostaniem się ewentualnych wycieków oleju do gruntu. W stacjach można stosować transformatory olejowe oraz suche-żywiczne. Można stosować transformatory różnych producentów, np. ORMAZABAL, ABB, FT Żychlin, ALSTOM, AREVA, SGB-Smit, EnergyGroup, TRANSFIX. Instalacja oświetleniowa i gniazd wtykowych stacji Stacja wyposażona jest w wewnętrzną instalację elektryczną oświetlenia i gniazd wtyczkowych. Instalacja prowadzona jest w rurkach instalacyjnych i wykonana przewodami YDY3x1,5. Instalacja jest zasilana z rozdzielnicy 0,4 kv i zabezpieczona bezpiecznikami topikowymi BiWts 10A. Ochrona przeciwporażeniowa strony SN Po stronie SN obowiązującym systemem ochrony od porażeń będzie uziemienie ochronne. Dla stacji transformatorowej należy wykonać uziemienie 7

10 robocze strony nn oraz uziemienie ochronne strony SN i nn przyłączone do wspólnego uziomu otokowego (zgodnie z postanowieniami normy PN-E oraz PN-IEC ). Stacja posiada wewnątrz szynę uziemiającą, którą należy po ustawieniu stacji połączyć z przygotowanym wcześniej uziemieniem otokowym (poprzez dwa zaciski probiercze). Do uziomu otokowego należy podłączyć również (poprzez zacisk probierczy) uziemienie robocze N transformatora. Projekt uziemienia stacji należy zawrzeć w projekcie budowlanym stacji transformatorowej, indywidualnie dla każdej stacji w zależności od warunków gruntowych i układu sieci SN. Standardowo projektuje się wykonanie uziemienia otokowego z bednarki FeZn 40x5 na głębokości 1m i 4 prętów Φ16/6m w odległości 1m od obrysu budynku stacji. W przypadku gruntów o wyższej rezystywności należy wykonać dodatkowy uziom liniowy wykonany z bednarki FeZn 25x4 i wbijanych prętów Φ16/6m w wykopie kabli zasilających stację. Ochrona przeciwporażeniowa strony nn 0,4kV Dla sieci nn jako ochronę dodatkową stosować szybkie wyłączenie w układzie TN-C-S. Punkt zerowy transformatora i szyny PEN w rozdzielnicy nn 0,4 kv połączyć poza budynkiem stacji w ziemi bezpośrednio bednarką FeZn 40x5 mm z uziemieniem ochronnym. W nowobudowanych rozdzielnicach i instalacjach odbiorczych zastosować układ sieci TN-S. Ochrona przeciwpożarowa stacji Kontenerowa stacja transformatorowa tworzy jedną strefę pożarową; może być instalowana zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Stacja powinna być wyposażona w sprzęt gaśniczy. Stację transformatorową można przygotować do lokalizacji w niewielkiej odległości od innych obiektów i zapewnić odporność ogniową ścian EI120. Próby i badania odbiorcze Stacja transformatorowa poddawana jest próbom i badaniom odbiorczym: oględziny wszystkich urządzeń w stacji badanie rezystancji izolacji uzwojeń transformatora (przy dostawie z transformatorem) sprawdzenie funkcjonalne rozdzielnicy SN i nn badanie rezystancji izolacji rozdzielnicy SN i nn (wykonanie próby napięciowej) badanie połączeń kablowych SN i nn w stacji (rezystancja izolacji, próba napięciowa, upływność) Po zamontowaniu stacji transformatorowej należy wykonać: badanie uziemienia ochronnego i roboczego stacji (rezystancja uziemienia, ciągłość połączeń badanie linii kablowej SN i nn przyłączonych do stacji (sprawdzenie ciągłości połączeń, zgodności faz, rezystancja izolacji, próba napięciowa, upływność)

11 ZEUS Sp. z o.o. ul. Obrońców Westerplatte 1, Pruszcz Gdański tel , fax w. 19 www. zeus.gda.pl, GASTEL SA Warszawa, ul. Marywilska 44 Oddział Gdańsk: Gdańsk, ul. Jaśkowa Dolina 81 tel , -18, fax ,

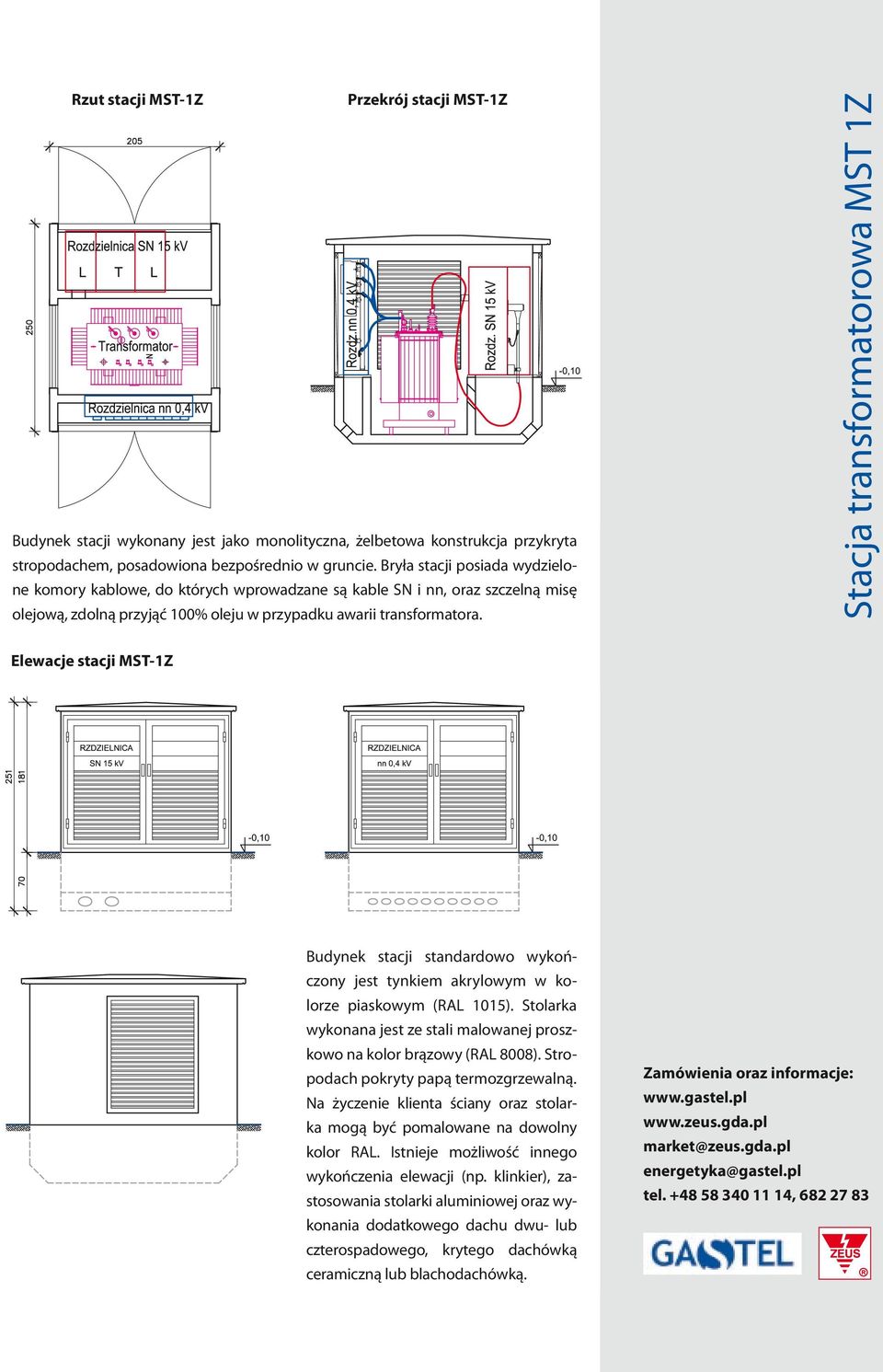

12 Rzut stacji MST-1Z Przekrój stacji MST-1Z Budynek stacji wykonany jest jako monolityczna, żelbetowa konstrukcja przykryta stropodachem, posadowiona bezpośrednio w gruncie. Bryła stacji posiada wydzielone komory kablowe, do których wprowadzane są kable SN i nn, oraz szczelną misę olejową, zdolną przyjąć 100% oleju w przypadku awarii transformatora. Stacja transformatorowa MST 1Z Elewacje stacji MST-1Z Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015). Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008). Stropodach pokryty papą termozgrzewalną. Na życzenie klienta ściany oraz stolarka mogą być pomalowane na dowolny kolor RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej oraz wykonania dodatkowego dachu dwu- lub czterospadowego, krytego dachówką ceramiczną lub blachodachówką.

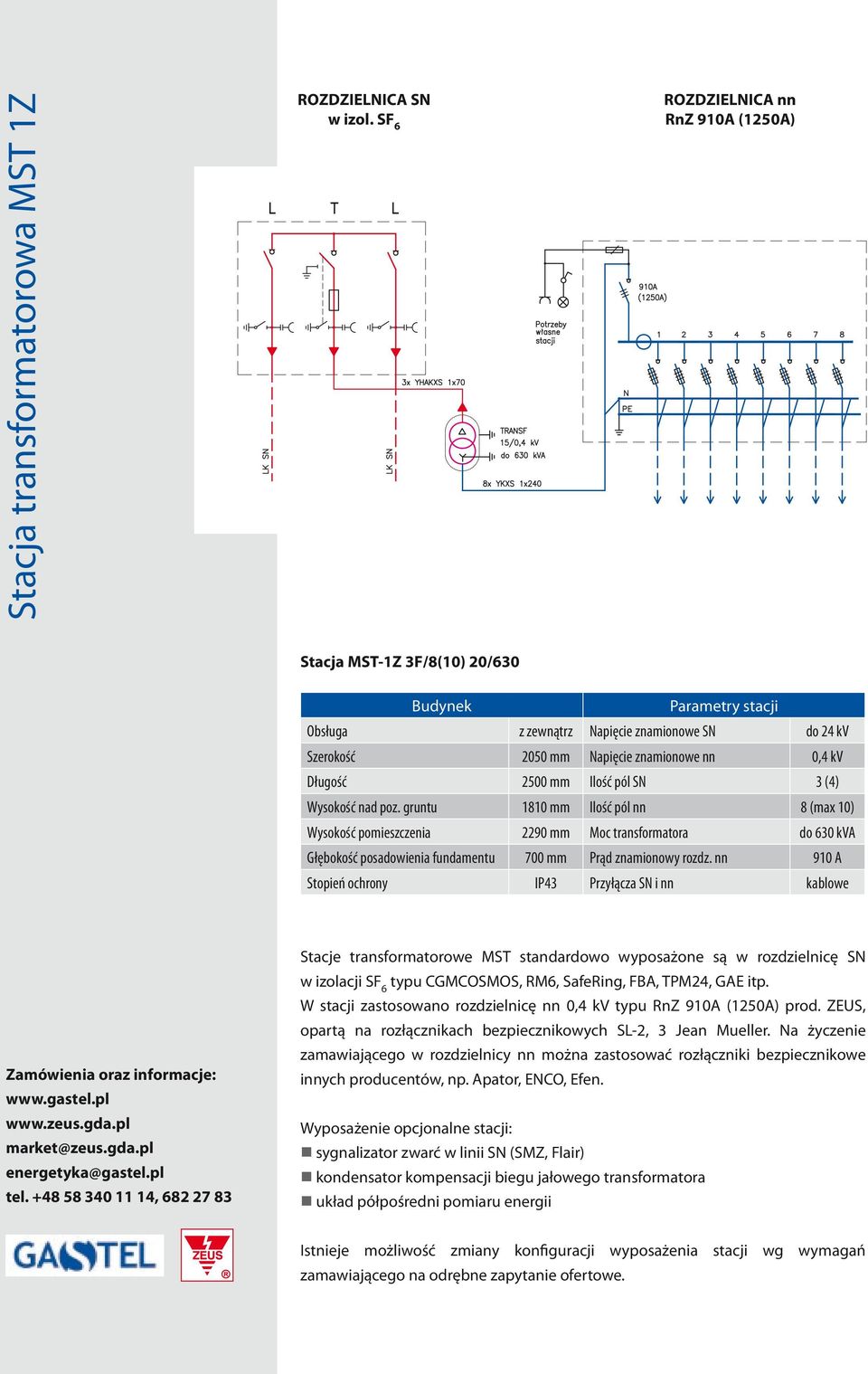

13 Stacja transformatorowa MST 1Z ROZDZIELNICA SN w izol. SF 6 ROZDZIELNICA nn RnZ 910A (1250A) Stacja MST-1Z 3F/8(10) 20/630 Budynek Parametry stacji Obsługa z zewnątrz Napięcie znamionowe SN do 24 kv Szerokość 2050 mm Napięcie znamionowe nn 0,4 kv Długość 2500 mm Ilość pól SN 3 (4) Wysokość nad poz. gruntu 1810 mm Ilość pól nn 8 (max 10) Wysokość pomieszczenia 2290 mm Moc transformatora do 630 kva Głębokość posadowienia fundamentu 700 mm Prąd znamionowy rozdz. nn 910 A Stopień ochrony IP43 Przyłącza SN i nn kablowe Stacje transformatorowe MST standardowo wyposażone są w rozdzielnicę SN w izolacji SF 6 typu CGMCOSMOS, RM6, SafeRing, FBA, TPM24, GAE itp. W stacji zastosowano rozdzielnicę nn 0,4 kv typu RnZ 910A (1250A) prod. ZEUS, opartą na rozłącznikach bezpiecznikowych SL-2, 3 Jean Mueller. Na życzenie zamawiającego w rozdzielnicy nn można zastosować rozłączniki bezpiecznikowe innych producentów, np. Apator, ENCO, Efen. Wyposażenie opcjonalne stacji: sygnalizator zwarć w linii SN (SMZ, Flair) kondensator kompensacji biegu jałowego transformatora układ półpośredni pomiaru energii Istnieje możliwość zmiany konfiguracji wyposażenia stacji wg wymagań zamawiającego na odrębne zapytanie ofertowe.

14 Rzut stacji MST-1 Przekrój stacji MST-1 Budynek stacji wykonany jest jako monolityczna, żelbetowa konstrukcja przykryta stropodachem, posadowiona na prefabrykowanym fundamencie żelbetowym. Korpus fundamentu jest jednocześnie komorą kablową, do której wprowadzane są kable SN i nn. Częśc fundamentu stanowi szczelną misę olejową, zdolną przyjąć 100% oleju w przypadku awarii transformatora. Elewacje stacji MST-1 Stacja transformatorowa MST 1 wariant 1 Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015). Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008). Stropodach pokryty papą termozgrzewalną. Na życzenie klienta ściany oraz stolarka mogą być pomalowane na dowolny kolor RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej oraz wykonania dodatkowego dachu dwu- lub czterospadowego, krytego dachówką ceramiczną lub blachodachówką.

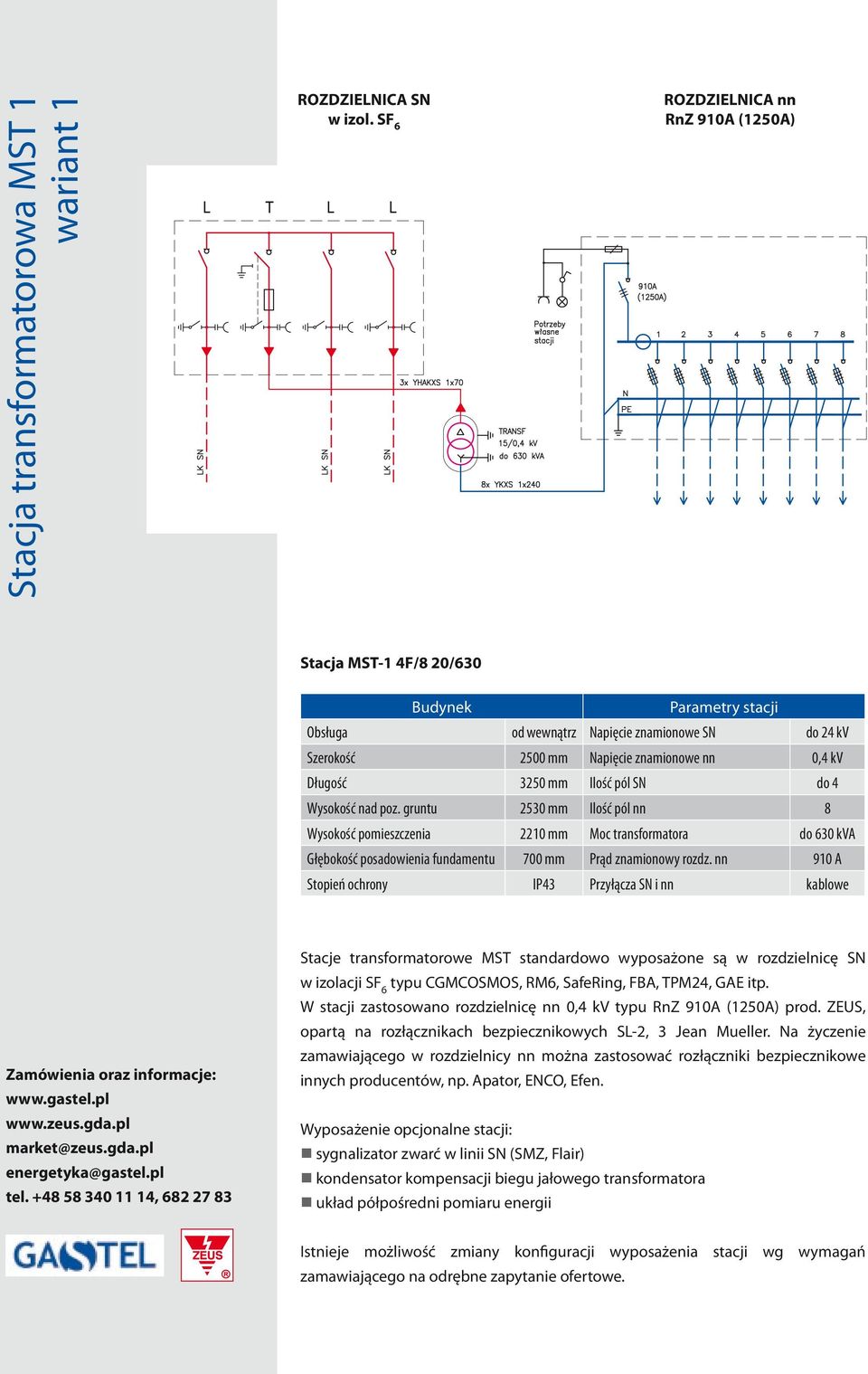

15 Stacja transformatorowa MST 1 wariant 1 ROZDZIELNICA SN w izol. SF 6 ROZDZIELNICA nn RnZ 910A (1250A) Stacja MST-1 4F/8 20/630 Budynek Parametry stacji Obsługa od wewnątrz Napięcie znamionowe SN do 24 kv Szerokość 2500 mm Napięcie znamionowe nn 0,4 kv Długość 3250 mm Ilość pól SN do 4 Wysokość nad poz. gruntu 2530 mm Ilość pól nn 8 Wysokość pomieszczenia 2210 mm Moc transformatora do 630 kva Głębokość posadowienia fundamentu 700 mm Prąd znamionowy rozdz. nn 910 A Stopień ochrony IP43 Przyłącza SN i nn kablowe Stacje transformatorowe MST standardowo wyposażone są w rozdzielnicę SN w izolacji SF 6 typu CGMCOSMOS, RM6, SafeRing, FBA, TPM24, GAE itp. W stacji zastosowano rozdzielnicę nn 0,4 kv typu RnZ 910A (1250A) prod. ZEUS, opartą na rozłącznikach bezpiecznikowych SL-2, 3 Jean Mueller. Na życzenie zamawiającego w rozdzielnicy nn można zastosować rozłączniki bezpiecznikowe innych producentów, np. Apator, ENCO, Efen. Wyposażenie opcjonalne stacji: sygnalizator zwarć w linii SN (SMZ, Flair) kondensator kompensacji biegu jałowego transformatora układ półpośredni pomiaru energii Istnieje możliwość zmiany konfiguracji wyposażenia stacji wg wymagań zamawiającego na odrębne zapytanie ofertowe.

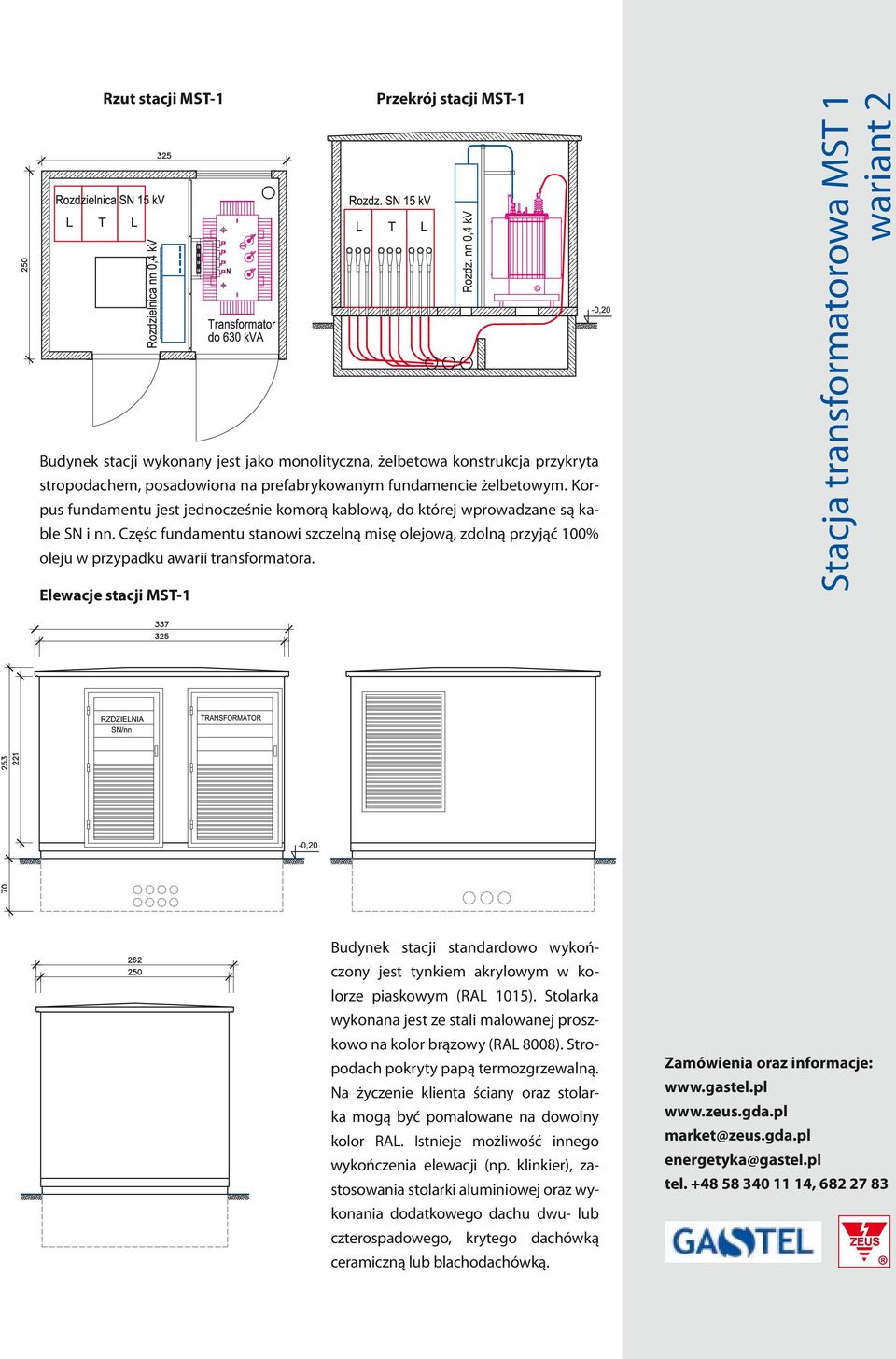

16 Rzut stacji MST-1 Przekrój stacji MST-1 Budynek stacji wykonany jest jako monolityczna, żelbetowa konstrukcja przykryta stropodachem, posadowiona na prefabrykowanym fundamencie żelbetowym. Korpus fundamentu jest jednocześnie komorą kablową, do której wprowadzane są kable SN i nn. Częśc fundamentu stanowi szczelną misę olejową, zdolną przyjąć 100% oleju w przypadku awarii transformatora. Elewacje stacji MST-1 Stacja transformatorowa MST 1 wariant 2 Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015). Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008). Stropodach pokryty papą termozgrzewalną. Na życzenie klienta ściany oraz stolarka mogą być pomalowane na dowolny kolor RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej oraz wykonania dodatkowego dachu dwu- lub czterospadowego, krytego dachówką ceramiczną lub blachodachówką.

17 Stacja transformatorowa MST 1 wariant 2 ROZDZIELNICA SN w izol. SF 6 ROZDZIELNICA nn RnZ 910A (1250A) Stacja MST-1 3F/8 20/630 Budynek Parametry stacji Obsługa od wewnątrz Napięcie znamionowe SN do 24 kv Szerokość 2500 mm Napięcie znamionowe nn 0,4 kv Długość 3250 mm Ilość pól SN 3 Wysokość nad poz. gruntu 2530 mm Ilość pól nn 8 (10) Wysokość pomieszczenia 2210 mm Moc transformatora do 630 kva Głębokość posadowienia fundamentu 700 mm Prąd znamionowy rozdz. nn 910 A Stopień ochrony IP43 Przyłącza SN i nn kablowe Stacje transformatorowe MST standardowo wyposażone są w rozdzielnicę SN w izolacji SF 6 typu CGMCOSMOS, RM6, SafeRing, FBA, TPM24, GAE itp. W stacji zastosowano rozdzielnicę nn 0,4 kv typu RnZ 910A (1250A) prod. ZEUS, opartą na rozłącznikach bezpiecznikowych SL-2, 3 Jean Mueller. Na życzenie zamawiającego w rozdzielnicy nn można zastosować rozłączniki bezpiecznikowe innych producentów np. Apator, ENCO, Efen. Wyposażenie opcjonalne stacji: sygnalizator zwarć w linii SN (SMZ, Flair) kondensator kompensacji biegu jałowego transformatora układ półpośredni pomiaru energii Istnieje możliwość zmiany konfiguracji wyposażenia stacji wg wymagań zamawiającego na odrębne zapytanie ofertowe.

18 Rzut stacji MST-2 Przekrój stacji MST-2 Budynek stacji wykonany jest jako monolityczna, żelbetowa konstrukcja przykryta stropodachem, posadowiona na prefabrykowanym fundamencie żelbetowym. Korpus fundamentu jest jednocześnie komorą kablową, do której wprowadzane są kable SN i nn. Częśc fundamentu stanowi szczelną misę olejową, zdolną przyjąć 100% oleju w przypadku awarii transformatora do 1000kVA. Elewacje stacji MST-2 Stacja transformatorowa MST 2 wariant 1 Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015). Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008). Stropodach pokryty papą termozgrzewalną. Na życzenie klienta ściany oraz stolarka mogą być pomalowane na dowolny kolor RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej oraz wykonania dodatkowego dachu dwu- lub czterospadowego, krytego dachówką ceramiczną lub blachodachówką.

19 Stacja transformatorowa MST 2 wariant 1 ROZDZIELNICA SN w izol. SF 6 ROZDZIELNICA nn RnZ 1450A (1600A) Stacja MST-2 3(4)F/8(10) 20/630 Budynek Parametry stacji Obsługa z zewnątrz Napięcie znamionowe SN do 24 kv Szerokość 2500 mm Napięcie znamionowe nn 0,4 kv Długość 4550 mm Ilość pól SN 3 (4) + P Wysokość nad poz. gruntu 2530 mm Ilość pól nn 8 (10) Wysokość pomieszczenia 2210 mm Moc transformatora do 1000 kva Głębokość posadowienia fundamentu 700 mm Prąd znamionowy rozdz. nn 1450 A Stopień ochrony IP43 Przyłącza SN i nn kablowe Stacje transformatorowe MST standardowo wyposażone są w rozdzielnicę SN w izolacji SF 6 typu CGMCOSMOS, RM6, SafeRing, FBA, TPM24, GAE itp. W stacji zastosowano rozdzielnicę nn 0,4 kv typu RnZ 1450A (1600A) prod. ZEUS, opartą na rozłącznikach bezpiecznikowych SL-2, 3 Jean Mueller. Na życzenie zamawiającego w rozdzielnicy nn można zastosować rozłączniki bezpiecznikowe innych producentów, np. Apator, ENCO, Efen. Wyposażenie opcjonalne stacji: sygnalizator zwarć w linii SN (SMZ, Flair) kondensator kompensacji biegu jałowego transformatora układ pośredni pomiaru energii Istnieje możliwość zmiany konfiguracji wyposażenia stacji wg wymagań zamawiającego na odrębne zapytanie ofertowe.

20 Rzut stacji MST-2 Przekrój stacji MST-2 Budynek stacji wykonany jest jako monolityczna, żelbetowa konstrukcja przykryta stropodachem, posadowiona na prefabrykowanym fundamencie żelbetowym. Korpus fundamentu jest jednocześnie komorą kablową, do której wprowadzane są kable SN i nn. Częśc fundamentu stanowi szczelną misę olejową, zdolną przyjąć 100% oleju w przypadku awarii transformatora do 1000kVA. Stacja transformatorowa MST 2 wariant 2 Elewacje stacji MST-2 Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015). Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008). Stropodach pokryty papą termozgrzewalną. Na życzenie klienta ściany oraz stolarka mogą być pomalowane na dowolny kolor RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej oraz wykonania dodatkowego dachu dwu- lub czterospadowego, krytego dachówką ceramiczną lub blachodachówką.

21 Stacja transformatorowa MST 2 wariant 2 ROZDZIELNICA SN w izol. SF 6 ROZDZIELNICA nn RnZ 1450A (1600A) Stacja MST-2 3(4)F/8(10) 20/630 Budynek Parametry stacji Obsługa z zewnątrz Napięcie znamionowe SN do 24 kv Szerokość 2500 mm Napięcie znamionowe nn 0,4 kv Długość 4550 mm Ilość pól SN 3 + P Wysokość nad poz. gruntu 2530 mm Ilość pól nn 8 (15) Wysokość pomieszczenia 2210 mm Moc transformatora do 1000 kva Głębokość posadowienia fundamentu 700 mm Prąd znamionowy rozdz. nn 1450 A Stopień ochrony IP43 Przyłącza SN i nn kablowe Stacje transformatorowe MST standardowo wyposażone są w rozdzielnicę SN w izolacji SF 6 typu CGMCOSMOS, RM6, SafeRing, FBA, TPM24, GAE itp. W stacji zastosowano rozdzielnicę nn 0,4 kv typu RnZ 1450A (1600A) prod. ZEUS, opartą na rozłącznikach bezpiecznikowych SL-2, 3 Jean Mueller. Na życzenie zamawiającego w rozdzielnicy nn można zastosować rozłączniki bezpiecznikowe innych producentów, np. Apator, ENCO, Efen. Wyposażenie opcjonalne stacji: sygnalizator zwarć w linii SN (SMZ, Flair) kondensator kompensacji biegu jałowego transformatora układ pośredni pomiaru energii Istnieje możliwość zmiany konfiguracji wyposażenia stacji wg wymagań zamawiającego na odrębne zapytanie ofertowe.

22 Rzut stacji MST-2W Przekrój stacji MST-2W Budynek stacji wykonany jest jako monolityczna, żelbetowa konstrukcja przykryta stropodachem, posadowiona na prefabrykowanym fundamencie żelbetowym. Korpus fundamentu jest jednocześnie komorą kablową, do której wprowadzane są kable SN i nn. Częśc fundamentu stanowi szczelną misę olejową, zdolną przyjąć 100% oleju w przypadku awarii transformatora do 2500kVA. Elewacje stacji MST-2W Stacja transformatorowa MST 2W wariant 1 Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015). Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008). Stropodach pokryty papą termozgrzewalną. Na życzenie klienta ściany oraz stolarka mogą być pomalowane na dowolny kolor RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej oraz wykonania dodatkowego dachu dwu- lub czterospadowego, krytego dachówką ceramiczną lub blachodachówką.

23 Stacja transformatorowa MST 2W wariant 1 ROZDZIELNICA SN w izol. SF 6 ROZDZIELNICA nn RnZ 2200A; 0,69 kv Stacja MST-2W 2F/6 Budynek Parametry stacji Obsługa z zewnątrz Napięcie znamionowe SN 24 kv Szerokość 2500 mm Napięcie znamionowe nn 0,69 kv Długość 4550 mm Ilość pól SN 2 Wysokość nad poz. gruntu 2530 mm Ilość pól nn 6 Wysokość pomieszczenia 2210 mm Moc transformatora do 2500 kva Głębokość posadowienia fundamentu 700 mm Prąd znamionowy rozdz. nn 2200 A Stopień ochrony IP43 Przyłącza SN i nn kablowe Stacje transformatorowe MST standardowo wyposażone są w rozdzielnicę SN w izolacji SF 6 typu CGMCOSMOS, RM6, SafeRing, FBA, TPM24, GAE itp. W stacji zastosowano rozdzielnicę nn 0,69 kv typu RnZ 2200A prod. ZEUS, opartą na rozłącznikach bezpiecznikowych SL-2, 3 Jean Mueller. Na życzenie zamawiającego w rozdzielnicy nn można zastosować rozłączniki bezpiecznikowe innych producentów, np. Apator, ENCO, Efen. Wyposażenie opcjonalne stacji: sygnalizator zwarć w linii SN (SMZ, Flair) kondensator kompensacji biegu jałowego transformatora układ pośredni pomiaru energii Istnieje możliwość zmiany konfiguracji wyposażenia stacji wg wymagań zamawiającego na odrębne zapytanie ofertowe.

24 Rzut stacji MST-2W Przekrój stacji MST-2W Budynek stacji wykonany jest jako monolityczna, żelbetowa konstrukcja przykryta stropodachem, posadowiona na prefabrykowanym fundamencie żelbetowym. Korpus fundamentu jest jednocześnie komorą kablową, do której wprowadzane są kable SN i nn. Częśc fundamentu stanowi szczelną misę olejową, zdolną przyjąć 100% oleju w przypadku awarii transformatora do 2500kVA. Elewacje stacji MST-2W Stacja transformatorowa MST 2W Wariant 2 (pomiar dla 2 wiatraków) Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015). Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008). Stropodach pokryty papą termozgrzewalną. Na życzenie klienta ściany oraz stolarka mogą być pomalowane na dowolny kolor RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej oraz wykonania dodatkowego dachu dwu- lub czterospadowego, krytego dachówką ceramiczną lub blachodachówką.

25 Stacja transformatorowa MST 2W Wariant 2 (pomiar dla 2 wiatraków) ROZDZIELNICA SN w izol. SF 6 ROZDZIELNICA nn RnZ 2200A; 0,69 kv Stacja MST-2W 4F/P/6 Budynek Parametry stacji Obsługa z zewnątrz Napięcie znamionowe SN 24 kv Szerokość 2500 mm Napięcie znamionowe nn 0,69 kv Długość 5300 mm Ilość pól SN 3 + P Wysokość nad poz. gruntu 2530 mm Ilość pól nn 6 Wysokość pomieszczenia 2210 mm Moc transformatora do 2500 kva Głębokość posadowienia fundamentu 700 mm Prąd znamionowy rozdz. nn 2200 A Stopień ochrony IP43 Przyłącza SN i nn kablowe Stacje transformatorowe MST standardowo wyposażone są w rozdzielnicę SN w izolacji SF 6 typu CGMCOSMOS, RM6, SafeRing, FBA, TPM24, GAE itp. W stacji zastosowano rozdzielnicę nn 0,69 kv typu RnZ 2200A prod. ZEUS, opartą na rozłącznikach bezpiecznikowych SL-2, 3 Jean Mueller. Na życzenie zamawiającego w rozdzielnicy nn można zastosować rozłączniki bezpiecznikowe innych producentów, np. Apator, ENCO, Efen. Wyposażenie opcjonalne stacji: sygnalizator zwarć w linii SN (SMZ, Flair) kondensator kompensacji biegu jałowego transformatora układ pośredni pomiaru energii Istnieje możliwość zmiany konfiguracji wyposażenia stacji wg wymagań zamawiającego na odrębne zapytanie ofertowe.

26 Rzut stacji MST-1 Przekrój stacji MST-1 Budynek stacji wykonany jest jako monolityczna, żelbetowa konstrukcja przykryta stropodachem, posadowiona na prefabrykowanym fundamencie żelbetowym. Korpus fundamentu jest jednocześnie komorą kablową, do której wprowadzane są kable SN i nn. Częśc fundamentu stanowi szczelną misę olejową, zdolną przyjąć 100% oleju w przypadku awarii transformatora. Stacja posiada trzy ściany oddzielenia pożarowego o odporności ogniowej REI120. Otwory wentylacyjne usytuowane są w ścianie frontowej. Stacja transformatorowa MST 1 wariant p.poż. Elewacje stacji MST-1 Budynek stacji standardowo wykończony jest tynkiem akrylowym w kolorze piaskowym (RAL 1015). Stolarka wykonana jest ze stali malowanej proszkowo na kolor brązowy (RAL 8008). Stropodach pokryty papą termozgrzewalną. Na życzenie klienta ściany oraz stolarka mogą być pomalowane na dowolny kolor RAL. Istnieje możliwość innego wykończenia elewacji (np. klinkier), zastosowania stolarki aluminiowej oraz wykonania dodatkowego dachu dwu- lub czterospadowego, krytego dachówką ceramiczną lub blachodachówką.

27 Stacja transformatorowa MST 1 wariant p.poż. ROZDZIELNICA SN w izol. SF 6 ROZDZIELNICA nn RnZ 910A (1250A) Stacja MST-1 4F/8 20/630 Budynek Parametry stacji Obsługa od wewnątrz Napięcie znamionowe SN do 24 kv Szerokość 2500 mm Napięcie znamionowe nn 0,4 kv Długość 3250 mm Ilość pól SN do 4 Wysokość nad poz. gruntu 2530 mm Ilość pól nn 8 Wysokość pomieszczenia 2210 mm Moc transformatora do 630 kva Głębokość posadowienia fundamentu 700 mm Prąd znamionowy rozdz. nn 910 A Stopień ochrony IP43 Przyłącza SN i nn kablowe Stacje transformatorowe MST standardowo wyposażone są w rozdzielnicę SN w izolacji SF 6 typu CGMCOSMOS, RM6, SafeRing, FBA, TPM24, GAE itp. W stacji zastosowano rozdzielnicę nn 0,4 kv typu RnZ 910A (1250A) prod. ZEUS, opartą na rozłącznikach bezpiecznikowych SL-2, 3 Jean Mueller. Na życzenie zamawiającego w rozdzielnicy nn można zastosować rozłączniki bezpiecznikowe innych producentów, np. Apator, ENCO, Efen. Wyposażenie opcjonalne stacji: sygnalizator zwarć w linii SN (SMZ, Flair) kondensator kompensacji biegu jałowego transformatora układ półpośredni pomiaru energii Istnieje możliwość zmiany konfiguracji wyposażenia stacji wg wymagań zamawiającego na odrębne zapytanie ofertowe.
