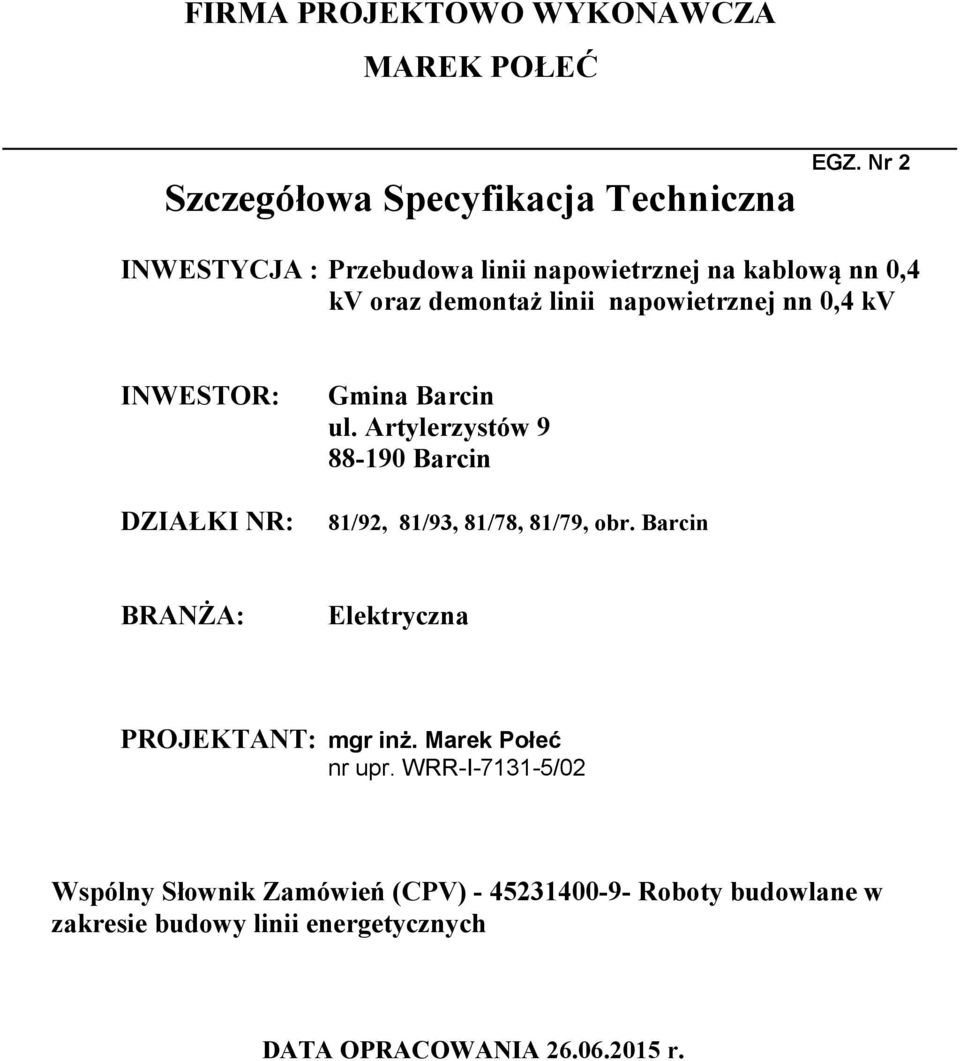

1 FIRMA PROJEKTOWO WYKONAWCZA MAREK POŁEĆ Szczegółowa Specyfikacja Techniczna EGZ. Nr 2 INWESTYCJA : Przebudowa linii napowietrznej na kablową nn 0,4 kv oraz demontaż linii napowietrznej nn 0,4 kv INWESTOR: Gmina Barcin ul. Artylerzystów Barcin DZIAŁKI NR: 81/92, 81/93, 81/78, 81/79, obr. Barcin BRANŻA: Elektryczna PROJEKTANT: mgr inż. Marek Połeć nr upr. WRR-I /02 Wspólny Słownik Zamówień (CPV) Roboty budowlane w zakresie budowy linii energetycznych DATA OPRACOWANIA r.

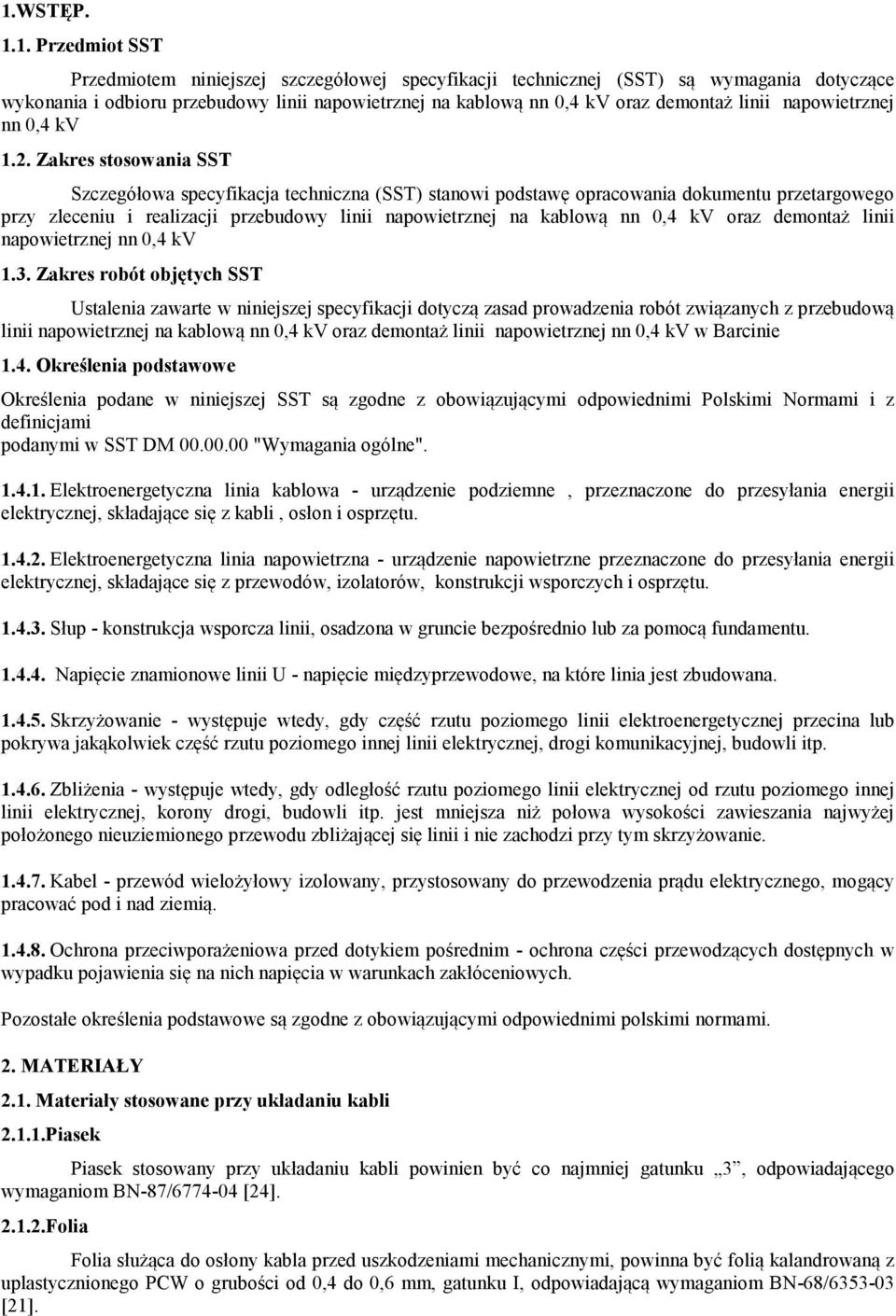

2 1.WSTĘP Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru przebudowy linii napowietrznej na kablową nn 0,4 kv oraz demontaż linii napowietrznej nn 0,4 kv 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) stanowi podstawę opracowania dokumentu przetargowego przy zleceniu i realizacji przebudowy linii napowietrznej na kablową nn 0,4 kv oraz demontaż linii napowietrznej nn 0,4 kv 1.3. Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z przebudową linii napowietrznej na kablową nn 0,4 kv oraz demontaż linii napowietrznej nn 0,4 kv w Barcinie 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi Polskimi Normami i z definicjami podanymi w SST DM "Wymagania ogólne" Elektroenergetyczna linia kablowa - urządzenie podziemne, przeznaczone do przesyłania energii elektrycznej, składające się z kabli, osłon i osprzętu Elektroenergetyczna linia napowietrzna - urządzenie napowietrzne przeznaczone do przesyłania energii elektrycznej, składające się z przewodów, izolatorów, konstrukcji wsporczych i osprzętu Słup - konstrukcja wsporcza linii, osadzona w gruncie bezpośrednio lub za pomocą fundamentu Napięcie znamionowe linii U - napięcie międzyprzewodowe, na które linia jest zbudowana Skrzyżowanie - występuje wtedy, gdy część rzutu poziomego linii elektroenergetycznej przecina lub pokrywa jakąkolwiek część rzutu poziomego innej linii elektrycznej, drogi komunikacyjnej, budowli itp Zbliżenia - występuje wtedy, gdy odległość rzutu poziomego linii elektrycznej od rzutu poziomego innej linii elektrycznej, korony drogi, budowli itp. jest mniejsza niż połowa wysokości zawieszania najwyżej położonego nieuziemionego przewodu zbliżającej się linii i nie zachodzi przy tym skrzyżowanie Kabel - przewód wielożyłowy izolowany, przystosowany do przewodzenia prądu elektrycznego, mogący pracować pod i nad ziemią Ochrona przeciwporażeniowa przed dotykiem pośrednim - ochrona części przewodzących dostępnych w wypadku pojawienia się na nich napięcia w warunkach zakłóceniowych. Pozostałe określenia podstawowe są zgodne z obowiązującymi odpowiednimi polskimi normami. 2. MATERIAŁY 2.1. Materiały stosowane przy układaniu kabli Piasek Piasek stosowany przy układaniu kabli powinien być co najmniej gatunku 3, odpowiadającego wymaganiom BN-87/ [24] Folia Folia służąca do osłony kabla przed uszkodzeniami mechanicznymi, powinna być folią kalandrowaną z uplastycznionego PCW o grubości od 0,4 do 0,6 mm, gatunku I, odpowiadającą wymaganiom BN-68/ [21].

3 2.1.3.Rury ochronne Przepusty kablowe powinny być wykonane z materiałów niepalnych, z tworzyw sztucznych wytrzymałych mechanicznie, chemicznie i odpornych na działanie łuku elektrycznego. Rury używane na przepusty powinny być dostatecznie wytrzymałe na działanie sił ściskających, z jakimi należy liczyć się w miejscu ich ułożenia. Wnętrza ścianek powinny być gładkie lub powleczone warstwą wygładzającą ich powierzchnię, dla ułatwienia przesuwania się kabli. Zaleca się stosowanie na przepusty kablowe rur stalowych lub rur z polichlorku winylu (PCW) o średnicy wewnętrznej nie mniejszej niż 100 mm dla kabli do 1 kv Rury stalowe powinny odpowiadać wymaganiom normy PN-80/H-74219, a rury PCW normy PN-80/ Rury na przepusty kablowe należy przechowywać na utwardzonym placu, w miejscach zabezpieczonych przed działaniem sił mechanicznych. Należy zastosować następujące osłony rurowe: DVK 110, SRS Elementy gotowe Przepusty kablowe. Do wykonania przepustów kablowych zastosować rury SRS z polichlorku winylu (PCW) typu AROT o średnicy wewnętrznej 110 mm. Rury powinny odpowiadać wymaganiom normy PN-80/C [9]. Rury na przepusty kablowe należy przechowywać na utwardzonym placu, w nienasłonecznionych miejscach zabezpieczonych przed ich uszkodzeniem Kable Do wykonania obwodu zasilającego oprawy zastosować kabel typu YAKY 4x120mm 2 o napięciu znamionowym 1kV. Przekrój żył powinien być dobrany w zależności od dopuszczalnego spadku napięcia, dopuszczalnej temperatury nagrzania kabla przez prądy robocze i zwarciowe oraz skuteczności ochrony przeciwporażeniowej. Bęben z kablem należy przechowywać w miejscach pokrytych dachem, zabezpieczonych przed opadami atmosferycznymi i bezpośrednim działaniem promieni słonecznych Żwir na podsypkę Żwir na podsypkę pod prefabrykowane elementy betonowe powinien być klasy co najmniej III i odpowiadać wymaganiom BN-66/ [23] Konstrukcje wsporcze Konstrukcje wsporcze napowietrznych linii elektroenergetycznych powinny wytrzymywać siły pochodzące od zawieszonych przewodów, uzbrojenia i parcia wiatru. Ich budowa powinna być taka, aby w żadnym miejscu naprężenia materiału nie przekraczały dopuszczalnych naprężeń zwykłych, a dla warunków pracy zakłóceniowej lub montażowej dopuszczalnych naprężeń zwiększonych. Ogólne wymagania dotyczące konstrukcji wsporczych zawarte są w PN-E Słupy Zastosowano słupy wirowane typu E-10,5/12 oraz E-9/12 wg katalogu Album linii napowietrznych niskiego napięcia z przewodami gołymi AL mm 2 na żerdziach wirowanych" PTPiREE- 01/ Ustoje Ustoje konstrukcji wsporczych powinny spełniać wymagania PN-80/B Ustoje powinny być zabezpieczone przed działaniem agresywnych gruntów i wód zgodnie z PN. Zastosowano fundamenty prefabrykowane z płyt ustojowych typu U-85, U-130 (ewentualnie fundamenty zalewane) Poprzeczniki i trzony Poprzeczniki i trzony izolatorów powinny przenosić obciążenia wynikające z zawieszenia przewodów i parcia wiatru oraz odpowiadać PN-E Zaleca się stosowanie elementów stalowych zabezpieczonych przed korozją przez ocynkowanie na gorąco zgodnie z PN-74/E

4 2.1.6 Osprzęt Osprzęt przeznaczony do budowy elektroenergetycznych linii napowietrznych powinien spełniać wymagania PN-78/E Osprzęt powinien wykazywać się wytrzymałością mechaniczną nie mniejszą niż część linii, z którą współpracuje oraz powinien być odporny na wpływy atmosferyczne i korozję wg PN-74/E Część osprzętu przewodzącego prąd powinny być wykonane z materiałów mających przewodność elektryczną zbliżoną do przewodności przewodu oraz powinny mieć zapewnioną dostatecznie dużą powierzchnię styku i dokładność połączenia z przewodem lub innymi częściami przewodzącymi prąd, ponadto powinny być zabezpieczone od możliwości powstawania korozji elektrolitycznej. 3. SPRZĘT 3.1 Sprzęt do wykonania przebudowy Wykonawca przystępujący do wykonania przebudowy linii napowietrznej na kablową nn 0,4 kv oraz demontaż linii napowietrznej nn 0,4 kv powinien wykazać się możliwością korzystania z następujących maszyn i sprzętu gwarantujących właściwą jakość robót: żurawia samochodowego, samochodu specjalnego linowego z platformą i balkonem, spawarki transformatorowej do 500 A, zagęszczarki wibracyjnej spalinowej 70 m 3 /h, koparko-ładowarki, 4. TRANSPORT 4.1. Transport materiałów i elementów z demontażu Wykonawca przystępujący do wykonania przebudowy winien wykazać się możliwością korzystania z następujących środków transportu: samochodu skrzyniowego, przyczepy dłużycowej, samochodu specjalnego linowego z platformą i balkonem, samochodu dostawczego, przyczepy do przewożenia kabli, przyczepy dłużycowej. Na środkach transportu przewożone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów. 5. WYKONANIE ROBÓT 5.1 Wykopy pod słupy i kable Przed przystąpieniem do wykonywania wykopów, Wykonawca ma obowiązek sprawdzenia zgodności rzędnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Rowy kablowe należy wykonać ręcznie. Wykop rowu pod kabel powinien być zgodny z dokumentacja projektową o wymiarach 0,8m x 0,4. Pod fundamenty prefabrykowane należy wykonać wykopy wąsko przestrzenne ręcznie. Ich obudowa i zabezpieczenie przed osypywaniem powinno odpowiadać wymaganiom BN-83/ [25]. Wykopy pod słupy wykonane powinny być bez naruszenia naturalnej struktury dna wykopu i zgodnie z PN-68/B [2]. Wykop rowka pod kabel powinien być zgodny z dokumentacją projektową. Wydobyty grunt powinien być składowany z jednej strony wykopu. Skarpy rowka powinny być wykonane w sposób zapewniający ich stateczność. W celu zabezpieczenia wykopu przed zalaniem wodą z opadów atmosferycznych, należy powierzchnię terenu wyprofilować ze spadkiem umożliwiającym łatwy odpływ wody poza teren przylegający do wykopu. Zasypanie fundamentu słupa lub kabla należy dokonać gruntem z wykopu, bez zanieczyszczeń (np. darniny, korzeni, odpadków). Zasypanie należy wykonać warstwami grubości od 15 do 20 cm i zagęszczać ubijakami ręcznymi lub zagęszczarką wibracyjną. Wskaźnik zagęszczenia gruntu powinien wynosić 0,95 według BN-77/ [26]. Zagęszczenie należy wykonywać w taki sposób aby nie spowodować uszkodzeń fundamentu lub kabla. Nadmiar gruntu z wykopu, pozostający po zasypaniu fundamentu lub kabla, należy rozplantować w pobliżu.

5 5.2. Montaż słupów prefabrykowanych Montaż słupów należy wykonać zgodnie z wytycznymi montażu dla konkretnego słupa, zamieszczonymi w dokumentacji projektowej. Słup powinien być ustawiany przy pomocy dźwigu, na 10 cm warstwie betonu B 10, spełniającego wymagania PN-88/B [3] lub stopie fundamentowej 0,3 m x 0,3 m Montaż słupa Słupy należy ustawiać dźwigiem na uprzednio postawionej stopie fundamentowej. Odchyłka osi słupa od pionu, po jego ustawieniu, nie może być większa niż 0,001 wysokości słupa. Następnie przykręcić ustoje fundamentowy zgodne z wytycznymi montażu dla konkretnego słupa, zamieszczonymi w dokumentacji projektowej Układanie kabli Kable należy układać w trasach wytyczonych przez uprawnionego geodetę. Układanie kabli powinno być zgodne z normą N SEP-E-004 Kable powinny być układane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Temperatura otoczenia przy układaniu kabli nie powinna być mniejsza niż 0 o C. Kabel można zginać jedynie w przypadkach koniecznych, przy czym promień gięcia powinien być możliwie duży, jednak nie mniejszy niż 10-krotna zewnętrzna jego średnica. Bezpośrednio w gruncie kable należy układać na głębokości 0,8 m z dokładnością ± 5 cm na warstwie piasku o grubości 10 cm z przykryciem również 10 cm warstwą piasku, a następnie warstwą gruntu rodzimego o grubości co najmniej 15 cm. Jako ochronę przed uszkodzeniami mechanicznymi, wzdłuż całej trasy, co najmniej 25 cm nad kablem, należy układać folię koloru niebieskiego szerokości 20 cm. Przy skrzyżowaniu z innymi instalacjami kabel należy układać w przepustach kablowych. Przepusty powinny być zabezpieczone przed przedostawaniem się do ich wnętrza wody i przed ich zamuleniem. Kabel ułożony w ziemi na całej swej długości powinien posiadać oznaczniki identyfikacyjne. Oznaczniki kablowe nakładać w odstępach co 10m na trasie otwartej oraz na skrzyżowaniach z innym uzbrojeniem podziemnym. Przy słupach i złączu należy pozostawić 2-metrowe zapasy eksploatacyjne kabla. Po wykonaniu linii kablowej należy pomierzyć rezystancję izolacji poszczególnych odcinków kabla induktorem o napięciu nie mniejszym niż 2,5 kv, przy czym rezystancja nie może być mniejsza niż 20 Momów/m. Zbliżenia i odległości kabla od innych instalacji podano w tablicy 2. Tablica 2. Odległości kabla od innych urządzeń podziemnych. Lp. Rodzaj urządzenia podziemnego Najmniejsza odległość w cm pionowa przy skrzyżowaniu dopuszczalna pozioma przy zbliżeniu 1 Kable elektroenergetyczne na napięcie znamionowe sieci do 1 kv 2 Kable elektroenergetyczne na napięcie znamionowe sieci wyższe niż 1 kv Kable telekomunikacyjne Rurociągi wodociągowe, ściekowe, cieplne, gazowe z gazami niepalnymi 50 *) 50 5 Rurociągi z cieczami palnymi 50 *) Rurociągi z gazami palnymi wg PN-91/M [18] 7 Części podziemne linii napowietrznych (ustój, podpora, odciążka) 8 Ściany budynków i inne budowle, np. tunele, kanały *) Należy zastosować przepust kablowy

6 5.5. Wykonanie dodatkowej ochrony przeciwporażeniowej Zgodnie z warunkami technicznymi wydanymi przez ENEA Operator Rejon Dystrybucji Inowrocław układ sieci pracuje w systemie TNC. Jako system dodatkowej ochrony przeciwporażeniowej należy zastosować szybkie wyłączenie napięcia (SWN) w układzie linii zasilającej. Zaleca się wykonywanie uziomu bednarką ocynkowaną 25 x 4 mm. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wykopy pod słupy i kable Lokalizacja, wymiary i zabezpieczenie ścian wykopu powinno być zgodne z dokumentacją projektową. Po zasypaniu fundamentów i kabli należy sprawdzić wskaźnik zagęszczenia gruntu wg p. 5.2 oraz sprawdzić sposób usunięcia nadmiaru gruntu z wykopu Słupy Elementy słupów powinny być zgodne z dokumentacją projektową i BN-79/ [30]. Słupy, po ich montażu, podlegają sprawdzeniu pod względem: dokładności ustawienia pionowego słupa, prawidłowości ustawienia konstrukcji, jakości połączeń kabli i przewodów, stanu antykorozyjnej powłoki ochronnej wszystkich elementów Linia kablowa W czasie wykonywania i po zakończeniu robót kablowych należy przeprowadzić następujące pomiary: głębokości zakopania kabla, grubości podsypki piaskowej nad i pod kablem, odległości folii ochronnej od kabla, rezystancji izolacji i ciągłości żył kabla. Pomiary należy wykonywać co 10 m budowanej linii kablowej, za wyjątkiem pomiarów rezystancji i ciągłości żył kabla, które należy wykonywać dla każdego odcinka kabla. Ponadto należy sprawdzić wskaźnik zagęszczenia gruntu nad kablem i rozplantowanie nadmiaru ziemi Instalacja przeciwporażeniowa Po wykonaniu uziomów ochronnych należy wykonać pomiary ich rezystancji. Otrzymane wyniki nie mogą być gorsze od wartości podanych w dokumentacji projektowej. Po wykonaniu instalacji należy pomierzyć rezystancje uziemienia dla stwierdzenia skuteczności ochrony Wszystkie wyniki pomiarów należy zamieścić w protokóle pomiarowym ochrony przeciwporażeniowej Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach SST zostaną przez Inspektora odrzucone. Wszystkie elementy robót, które wykazują odstępstwa od postanowień SST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 7. OBMIAR ROBÓT 7.1. Jednostka obmiarowa Jednostką obmiarową dla linii kablowej jest metr, a dla słupów, i fundamentów jest sztuka. 8. ODBIÓR ROBÓT. 8.1 Odbiór robót zanikających i ulegających zakryciu. Odbiorowi robót zanikających i ulegających zakryciu podlegają: wykopy pod słupy i kable, ustawienie słupów, ułożenie kabla z wykonaniem podsypki pod i nad kablem, wykonanie uziomu taśmowego.

7 8.2. Dokumenty do odbioru końcowego robót. Do odbioru końcowego Wykonawca jest zobowiązany przygotować : dziennik budowy; projektową dokumentację powykonawczą; protokóły z dokonanych pomiarów; protokoły odbioru robót zanikających; certyfikaty na urządzenia i wyroby; geodezyjną dokumentację powykonawczą, 9. PODSTAWA PŁATNOŚCI Cena jednostki obmiarowej. Cena 1 m linii kablowej obejmuje odpowiednio: wyznaczenie robót w terenie, dostarczenie materiałów, wykopy pod słupy lub kable, ustawienie słupów, zasypanie fundamentów i kabli, zagęszczenie gruntu oraz rozplantowanie nadmiaru gruntu, montaż słupów i instalacji przeciwporażeniowej, układanie kabli z podsypką i zasypką piaskową oraz z folią ochronną, doposażenie złącza kablowego, podłączenie zasilania, sporządzenie geodezyjnej dokumentacji powykonawczej.
