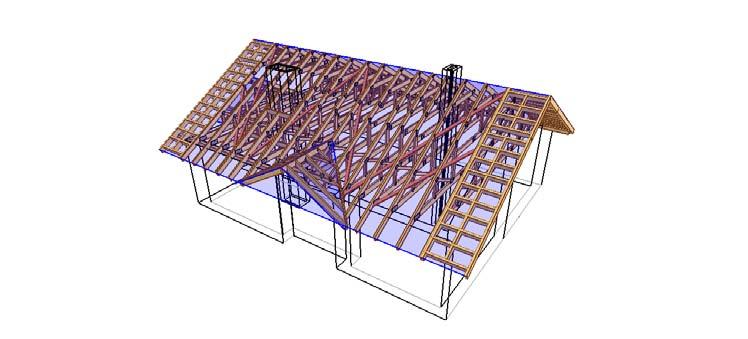

1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ Milo WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI

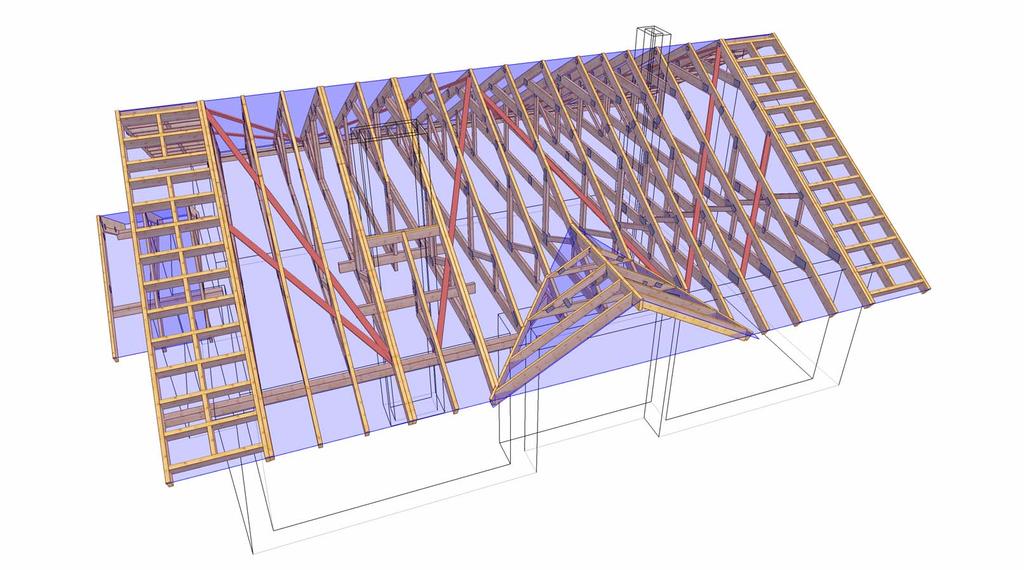

2 NAZWA ADRES Budynek jednorodzinny Milo TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ Rzut konstrukcji dachu mgr inż. Józef Wołczański mgr inz. Rafał Dudziński SKALA: DATA: NR RYS.:

3 xG3b G1 2xG5 G2b G2c G6 G2a G2a G4 murłata1 G9 G8 G10 B3 WYS1 B3 B1 K2 G7 B2 L5 murłata2 K1 L2 L1 L3 L4 NT3 NT1 WYS1 DREWNO KONSTRUKCYJNE KLASY C24 GRUBOŚĆ 45 i 60 mm PŁYTKI KOLCZASTE GNA20 I T150 POSZYCIE PASA DOLNEGO W CZĘŚCI STRYCHOWEJ PŁYTA OSB 22mm TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ NAZWA Budynek jednorodzinny Milo ADRES Rzut konstrukcji dachu mgr inż. Józef Wołczański mgr inz. Rafał Dudziński SKALA: DATA: NR RYS.: 1:

4 Porównanie kosztów wykonania konstrukcji dachu i stropu dla projektu MILO 1. Metoda tradycyjna ( konstrukcja wykonywana na placu budowy) Zestawienie zaczerpnięte z kosztorysu wykonania budynku Suma : zł

5 2. Wiązary prefabrykowane (produkcja w zakładzie oraz montaż na placu budowy) Koszty na podstawie wyceny jednego z licencjonowanych zakładów prefabrykacji Suma: zł Wybierając wiązary prefabrykowane oszczędzasz zł, Nie musisz wykonywać kosztownego stropu żelbetowego, Otrzymujesz konstrukcję dachu z fabryki z gwarancją, Montaż trwa kilka dni.

6 Jak zamówić wiązary prefabrykowane? 1. Zamówienie na wiązary należy złożyć w licencjonowanym zakładzie prefabrykacji (wykaz na ostatniej stronie projektu), najlepiej w terminie od jednego do trzech miesięcy przed ukończeniem ścian i stropów. 2. Wszystkie materiały, w tym drewno, łączniki, płytki kolczaste, impregnat, zapewnia zakład prefabrykacji. Cena wiązarów obejmuje koszt wszystkich niezbędnych elementów. 3. Wszystkie obliczenia oparte są na parametrach łączników MiTek. Autor projektu nie wyraża zgody na zastosowanie innych płytek kolczastych. 4. Wszystkie płytki kolczaste firmy MiTek są, zgodnie z normą, oznakowane własnym znakiem identyfikacyjnym. Jest on na stałe wytłoczony na płytkach, co służy późniejszej weryfikacji. 5. Lista autoryzowanych zakładów oraz ich punktów dystrybucji znajduje się na końcu projektu. 6. Montaż konstrukcji trwa od jednego do kilku dni. 7. Wiązary można zamówić w fabryce w dwóch wariantach: a) z montażem wykonanym przez producenta, b) z własnym montażem Zamawiającego. 8. Dokumentacja produkcyjna do tego projektu znajduje się w każdym autoryzowanym zakładzie prefabrykacji. 9. Prezentację trójwymiarową konstrukcji (wizualizacja) można pobrać ze strony Prosimy wszystkich o kontakt z Mitek Industries Polska tel , biuro@mitek.pl Informacje dotyczące wyników obliczeń (np. reakcje podporowe), kopie projektów do pozwolenia na budowę, aktualne zaświadczenie z Izby Inżynierów Budownictwa itp. Więcej informacji -

7 AUTORYZOWANE ZAKŁADY PREFABRYKACJI: Gdzie zamówić wiązary? Autoryzowane zakłady prefabrykacji i punkty sprzedaży (wg kodów) Nazwa firmy Ulica Kod Miasto telefon ERAGA ul. Cienista 20 lok Warszawa eraga@eraga.com.pl HATEK ul. Tartaczna Pułtusk hatek@hatek.com.pl F.U.H.P. CANADA SYSTEM ul. Leśna Limanowa biuro@canada-system.pl SAWE Niechobrz Niechobrz k. Rzeszowa wojciechsikora@sawe.pl PROFI-CAN ul. Marii Curie Skłodowskiej Piekary Śląskie profi-can@neostrada.pl LABO BPM ul. Księdza Londzina Bielsko-Biała biuro@labo-bpm.com.pl DREW-INWEST ul. Junacka Czechowice-Dziedzice biuro@drew-inwest.pl WIĄZAR SYSTEM ul. Wołczyńska 63B Krzywiczyny kontakt@wiazar-system.pl STOLMAK ul. Jana III Sobieskiego 19a Bielawa stolmak@gmail.com WIĄZARY STANISZÓW Staniszów 23d Jelenia Góra biuro@wiazarystaniszow.pl WESTMALL ul. Kościuszki Prochowice westmall@westmall.com.pl INTER-LERS ul. Czarnieckiego Kłecko k. Gniezna biuro@inter-lers.pl WIĄZARY BURKIETOWICZ ul. Kaliska Odolanów k. Ostrowa Wlkp wiazary@burkietowicz.pl KONSTRUKCYJNY.PL ul. 55 Pułku Piechoty Leszno biuro@konstrukcyjny.pl BLACH-DEK ul. Przemysłowa Wolsztyn konstrukcje@blachdek.com.pl Wiązary Lisiewicz ul. Rozwojowa Sulechów konstrukcje@lisiewicz.com.pl Wiązary Lewandowski Świerkocin Witnica biuro@wiazary-lewandowski.pl PARTNER ul. Przyszłości Szczecin info@partner.szczecin.pl KUDRA I SPÓŁKA ul. Lubieszyńska Mierzyn k/ Szczecina biuro@kudra.com.pl WASCO VILLA Stary Kraków/Kanin Sławno k. Koszalina biuro@wascovilla.pl PPHU ROMAR ul. Polna Człopa info@pphu-romar.pl COMPLEX ul. Szeroka Borkowo k. Gdańska borkowo@complex.gda.pl MODERNDACH Łochocin 6/ Lipno biuro@moderndach.pl WPW INVEST ul. Kilińskiego Łódź biuro@wpwinvest.pl DREWPROJEKT ul. Zgierska Konstantynów Łódzki drewprojekt@o2.pl MABUDO ul. Ceramiczna Zduńska Wola mabudo@mabudo.pl Tartak J.W. WITKOWSCY Rychłowice 21B Wieluń kontakt@wiazar.pl HANTVERKARPOOLEN ul. Łódzka Łowicz biuro@twojdachtwojdom.com PUNKTY DYSTRYBUCJI Nazwa firmy Ulica Kod Miasto telefon CENTROBUD ul. Kłobucka 8 paw Warszawa centrobud@centrobud.pl CENTROBUD ul. Słoneczna Piaseczno/Stara Iwiczna centrobud@centrobud.pl CENTROBUD ul. Przyrzecze Konstancin - Jez centrobud@centrobud.pl CENTROBUD ul. Pogodna 8/ Tarczyn centrobud@centrobud.pl CENTROBUD ul.powstańców Błonie centrobud@centrobud.pl CENTROBUD ul. Cmentarna Maków Mazowiecki centrobud@centrobud.pl CENTROBUD ul. Komisji Edukacji Nar Wyszków centrobud@centrobud.pl PPHU Kamir ul.ciełkowskiego Białystok biuro1@kamirphu.pl PPHU Kamir ul. Serwisowa Białystok biuro1@kamirphu.pl Maxipol ul Garncarska Koprzywnica maxipol@poczta.fm Hadex Sp. z o.o. ul. Klonowica Kraków fkrakow@hadex.com.pl SAWE Biuro Handlowe Wrząsowice Świątniki Górne katarzyna@sawe.pl Konkret-Pronier ul. Komorowskich Żywiec Hadex Sp. z o.o. ul. Gen. H. Le Ronda Katowice fkatowice@hadex.com.pl DZ KONSTRUKCJE BUDOWLANE ul.k.k.baczyńskiego Sosnowiec info@dz-konstrukcje.pl WIĄZAR-SYSTEM o/śląsk ul. Podmiejska Piekary Śląskie m.bajerski@wiazar-system.pl Hadex Sp. z o.o. ul. Kard. St. Wyszyńskiego Piekary Śląskie fpiekary@hadex.com.pl TECH- DREW ul. Sadowskiego Piekary Śląskie techdrew@op.pl Markas Marek Spruś ul. Tarnogórska Świerklaniec marek.markas@interia.pl Hadex Sp. z o.o. ul. Warszawska Bieruń fbierun@hadex.com.pl Hadex Sp. z o.o. ul. Górnośląska 3d Pszczyna fpszczyna@hadex.com.pl Hadex Sp. z o.o. ul. Dębowiecka Ochaby Małe fochaby@hadex.com.pl Domdepot Ustroń ul. Choinkowa Ustroń Hadex Sp. z o.o. ul. Dojazdowa Gliwice fgliwice@hadex.com.pl Hadex Sp. z o.o. ul. Dworcowa Żory fzory@hadex.com.pl Hadex Sp. z o.o. ul. Łąkowa Jastrzębie Borynia hadex@hadex.com.pl Hadex Sp. z o.o. ul. Wodzisławska Rybnik hadex@hadex.com.pl Hadex Sp. z o.o. ul. Rymera 116a Radlin hadex@hadex.com.pl INTECH / oddział ul. Światowida Opole opole@intechpw.com.pl Concreto s.c. ul. T.Kościuszki 108a/ Wrocław concreto@concreto.biz GMS HOUSE S.C. al. Poprzeczna Wrocław biuro@gmshouse.pl Budus Wrocław ul. Brücknera Wrocław brucknera@budus.pl OSIŃSKI I SYN ul. Dzierżoniowska 16 C Strzelin ois@ois.com.pl FAGO /oddział ul. Legnicka Ząbkowice Śląskie fago@net.pl FAGO /oddział ul. Budowlana Pszenno fago@net.pl INTECH ul. Szarych Szeregów 6 K Strzegom handlowy@intechpw.com.pl FAGO/oddział ul. Piłsudskiego Dzierżoniów fago@net.pl Marcco ul Bolesława Chrobrego Wałbrzych marccozamowienia@op.pl PAGAZ Kamienna Góra ul. Spacerowa 1 e Kamienna Góra pagaz@post.pl WIĄZARY BURKIETOWICZ ul. Wolności Jelenia Góra m.myrlak@burkietowicz.pl Przedsiębiorstwo Wiel. ul. Stawowa Mysłakowice biuro@a-bhurt.com.pl INTECH /oddział ul. Sierocińska Legnica legnica@intechpw.com.pl ZAKŁAD STOLARSKI "MAGBOS" ul. Wyszyńskiego 12 B Złotoryja info@magbos.com GRADIX ul. Lwówecka Gryfów Śląski gradix@go2.pl JAWA ul. Ceramiczna Bolesławiec jawabiuro@interia.pl Punex Żarska Wieś Żarska Wieś punex@wp.pl ROMAR o/ Poznań ul. Polska Poznań poznan@pphu-romar.pl Wesołek ul. Składowa Chocicza chocicza@mbwesolek.pl DAM-BUD ul. Olszowa Kępno Peamco ul Obrońców Lwowa Leszno info@peamco.pl WIĄZARY BURKIETOWICZ ul. 5 stycznia 2/ Wolsztyn a.przadka@burkietowicz.pl Centrum Materiałów Bud. ul. Gorzowska Zielona Góra cembe@cembe.com.pl Jadar ul. Dworcowa Łagów Lubuski hurtowniajadar@o2.pl Elmar ul. Piłsudskiego Nowa Sól emelmar@o2.pl APA - 2 Spółka Jawna ul. Stalmacha Szczecin apa2@apa2.pl INTER-LERS o/bydgoszcz ul. Wojska Polskiego Bydgoszcz bydgoszcz@inter-lers.pl Gemini ul. Brzeska Radziejów Dach i Styl Gorzeń biuro@dachistyl.com Aktualną mapę z zakładami można zobaczyć na:
