PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ DLA DOMU JEDNORODZINNEGO JUNONA

Transkrypt

1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ DLA DOMU JEDNORODZGO JUNONA WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI WYKAZ AUTORYZOWANYCH PRODUCENTÓW WIĄZARÓW NA KOŃCU OPRACOWANIA

2

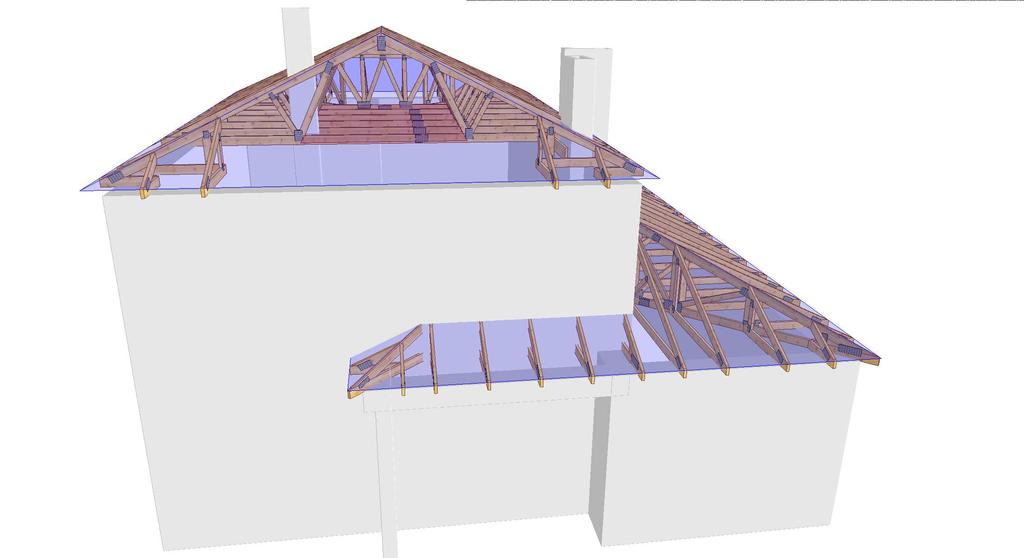

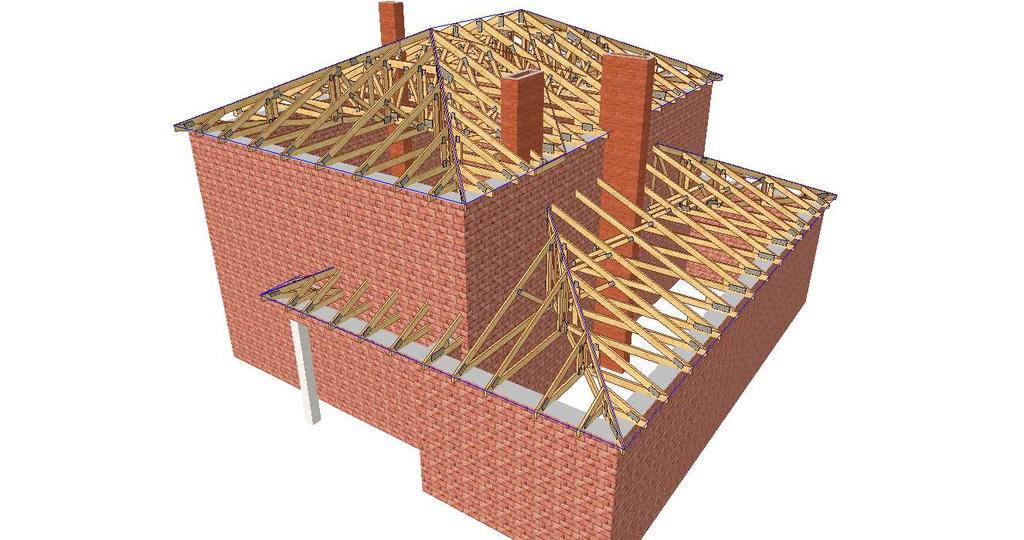

3 NT1 NT2 NT OB1 NT1 SL45 SL45 ST45 SL45 OB1 MFAA SGTS G1 NT4 0 4 nr G1 6 nr G2 45L SL45 KU6 SL45 KU7 ST45 SL45 KU5 L1 L3 L4 G3 G3 L2 SL45 SL45 ST45 SL45 MFAA 45L MFAA MFAA NT2 G5 L5 MFAA MFAA SL45 SL45 SL45 SL45 4 nr G4 NT Tarcica konstrukcyjna w klasie C24. Grubość 45 mm. Powierzchnia dachu 167 m2. Strych o obciążeniu 150 kg/m2 i pow.ok.19 m2 oraz max.wysokości 2,01 m Belka drewniana 100x120,przykręcona do ściany. Do belki należy zamontować wiązary G2 oraz G54 Montaż wiązarów do wieńca poprzez kątowniki HD 150x90 firmy MULTIGRIP oraz kotwy M10x90 np.firmy WKRĘTMET.Montaż wiązarów do kątowników przy pomocy gwoździ ciesielskich fi 4x40 po 6 sztuk na skrzydełko. TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ NAZWA OBIEKTU ADRES OBIEKTU Dom jednorodzinny JUNONA Do adaptacji Rzut konstrukcji dachu mgr inż. Józef Wołczański mgr inż. Arkadiusz Wydra SKALA: DATA: NR RYS.: 1:

4 Jak zamówić wiązary prefabrykowane? 1. Zamówienie na wiązary należy złożyć w licencjonowanym zakładzie prefabrykacji, najlepiej w terminie od jednego do trzech miesięcy przed ukończeniem ścian i stropów. 2. Wszystkie materiały, w tym drewno, łączniki, płytki kolczaste, impregnat zapewnia zakład prefabrykacji. Cena wiązarów obejmuje koszt wszystkich niezbędnych elementów. 3. Lista autoryzowanych zakładów oraz ich punktów dystrybucji znajduje się na końcu projektu. 4. Produkcja i montaż trwa kilka dni. 5. Wiązary można zamówić w fabryce w dwóch wariantach: a) Z montażem przez producenta, b) Zakup kompletu elementów wiązarów na konstrukcję dachu ( montaż zapewnia Inwestor) 6. Dokumentacja produkcyjna do tego projektu znajduje się w każdym autoryzowanym zakładzie prefabrykacji. 7. Prezentacja trójwymiarowa konstrukcji dostępna jest na stronie

5 PRZYKŁADOWA WYCENA KONSTRUKCJI DACHU JUNONA Obciążenie dachu 1385N/m 2 Obciążenie użytkowe 1500 (strych w głównej części budynku) N/m 2 Założenia projektowe podpora wieniec, belka drewniana kąt pochylenia dachu 25 0, powierzchnia dachu 167 m 2 tarcica sucha, impregnowana (FOBOS M-4), 4 stronnie rozstaw obliczeniowy strugana w klasie C24 wiązarów do 1,0 m Konstrukcja dachowa Materiały pomocnicze do montażu (stężenia deskowe, okucia ciesielskie, taśmy stężające) Belka drewniana 10x12 Razem 11700,00 zł netto 1350,00 zł netto 150,00 zł netto 13200,00 zł netto Oferta nie zawiera kosztów łacenia, montażu i transportu Do podanych cen należy doliczyć podatek VAT w wysokości 23%. ZALETY: Wybierając wiązary drewniane otrzymujesz konstrukcję najwyższej jakości i precyzji Otrzymujesz konstrukcję z fabryki wraz z gwarancją Uzyskujesz dodatkową przestrzeń strychową o powierzchni 15,80 m 2 Montaż trwa maksymalnie kilka dni Podane ceny są cenami poglądowymi. Każdy projekt konstrukcji zostanie indywidualnie skalkulowany i wyceniony
