PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ BUDYNKU JEDNORODZINNEGO TYPU SWEN II WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI

Transkrypt

1 MiTek Industries Polska Sp.z o.o. ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ BUDYNKU JEDNORODZINNEGO TYPU SWEN II WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI

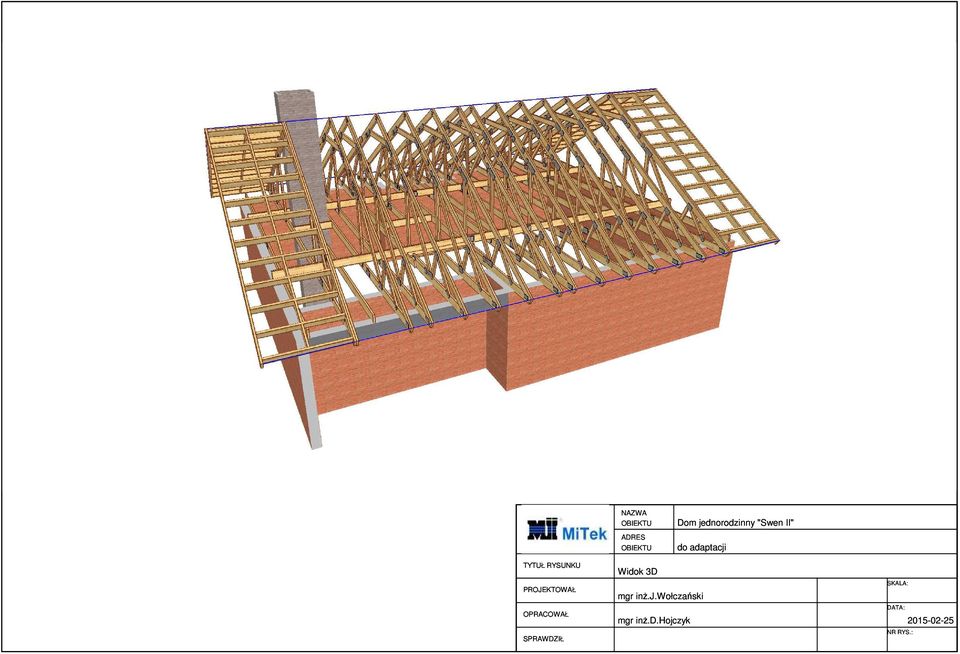

2 NAZWA OBIEKTU ADRES OBIEKTU Dom jednorodzinny "Swen II" do adaptacji TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ Widok 3D mgr inż.j.wołczański mgr inż.d.hojczyk SKALA: DATA: NR RYS.:

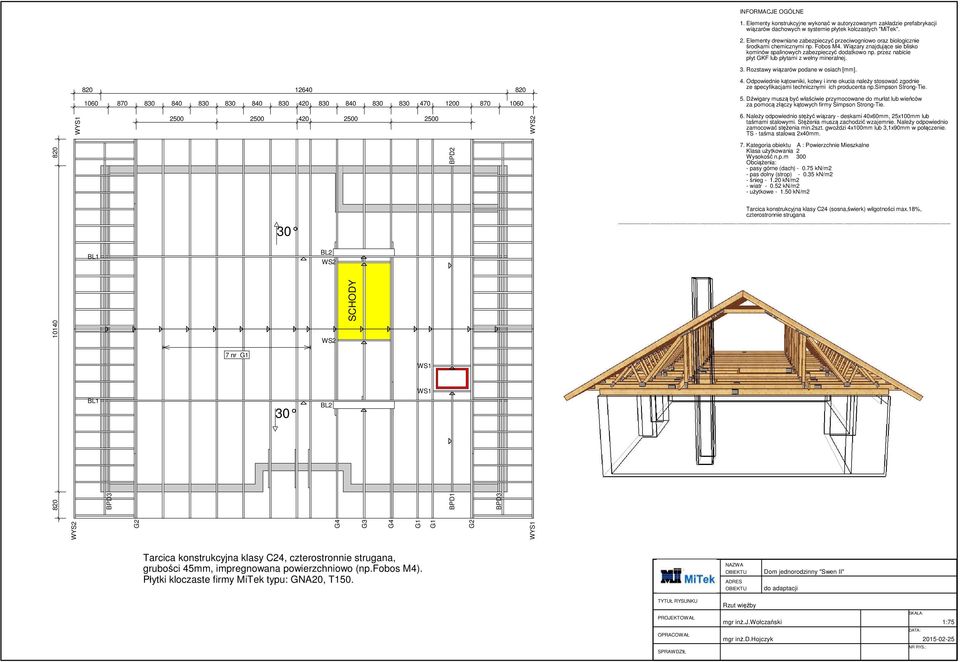

3 INFORMACJE OGÓLNE 1. Elementy konstrukcyjne wykonać w autoryzowanym zakładzie prefabrykacji wiązarów dachowych w systemie płytek kolczastych "MiTek". 2. Elementy drewniane zabezpieczyć przeciwogniowo oraz biologicznie środkami chemicznymi np. Fobos M4. Wiązary znajdujące sie blisko kominów spalinowych zabezpieczyć dodatkowo np. przez nabicie płyt GKF lub płytami z wełny mineralnej. 3. Rozstawy wiązarów podane w osiach [mm] WYS1 WYS BL1 7 nr G1 BL1 BPD BL2 WS2 G2 G4 G3 G4 G1 G1 G2 SCHODY WS2 WS1 WS1 BL2 BPD1 BPD2 BPD3 WYS1 WYS2 4. Odpowiednie kątowniki, kotwy i inne okucia należy stosować zgodnie ze specyfikacjami technicznymi ich producenta np.simpson Strong-Tie. 5. Dźwigary muszą być właściwie przymocowane do murłat lub wieńców za pomocą złączy kątowych firmy Simpson Strong-Tie. 6. Należy odpowiednio stężyć wiązary - deskami 40x60mm, 25x100mm lub taśmami stalowymi. Stężenia muszą zachodzić wzajemnie. Należy odpowiednio zamocować stężenia min.2szt. gwoździ 4x100mm lub 3,1x90mm w połączenie. TS - taśma stalowa 2x40mm. 7. Kategoria obiektu A : Powierzchnie Mieszkalne Klasa użytkowania 2 Wysokość n.p.m 300 Obciążenia: - pasy górne (dach) kn/m2 - pas dolny (strop) kn/m2 - śnieg kn/m2 - wiatr kn/m2 - użytkowe kn/m2 Tarcica konstrukcyjna klasy C24 (sosna,świerk) wilgotności max.18%, czterostronnie strugana Tarcica konstrukcyjna klasy C24, czterostronnie strugana, grubości 45mm, impregnowana powierzchniowo (np.fobos M4). Płytki kloczaste firmy MiTek typu: GNA20, T150. NAZWA OBIEKTU ADRES OBIEKTU Dom jednorodzinny "Swen II" do adaptacji TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ Rzut więźby mgr inż.j.wołczański mgr inż.d.hojczyk SKALA: 1:75 DATA: NR RYS.:

4 Jak zamówić wiązary prefabrykowane? 1. Zamówienie na wiązary należy złożyć w licencjonowanym zakładzie prefabrykacji (wykaz na ostatniej stronie projektu), najlepiej w terminie od jednego do trzech miesięcy przed ukończeniem ścian i stropów. 2. Wszystkie materiały, w tym drewno, łączniki, płytki kolczaste, impregnat, zapewnia zakład prefabrykacji. Cena wiązarów obejmuje koszt wszystkich niezbędnych elementów. 3. Wszystkie obliczenia oparte są na parametrach łączników MiTek. Autor projektu nie wyraża zgody na zastosowanie innych płytek kolczastych. 4. Wszystkie płytki kolczaste firmy MiTek są, zgodnie z normą, oznakowane własnym znakiem identyfikacyjnym. Jest on na stałe wytłoczony na płytkach, co służy późniejszej weryfikacji. 5. Lista autoryzowanych zakładów oraz ich punktów dystrybucji znajduje się na końcu projektu. 6. Montaż konstrukcji trwa od jednego do kilku dni. 7. Wiązary można zamówić w fabryce w dwóch wariantach: a) z montażem wykonanym przez producenta, b) z własnym montażem Zamawiającego. 8. Dokumentacja produkcyjna do tego projektu znajduje się w każdym autoryzowanym zakładzie prefabrykacji. 9. Prezentację trójwymiarową konstrukcji (wizualizacja) można pobrać ze strony Prosimy wszystkich o kontakt z Mitek Industries Polska tel , biuro@mitek.pl Informacje dotyczące wyników obliczeń (np. reakcje podporowe), kopie projektów do pozwolenia na budowę, aktualne zaświadczenie z Izby Inżynierów Budownictwa itp. Więcej informacji -

5 Pracownia Projektowa ARCHIPELAG Prefabrykowana więźba dachowa - dom jednorodzinny SWEN II OPIS TECHNICZNY - PREFABRYKOWANA WIĘŹBA DACHOWA 1. Przedmiot opracowania Niniejsze opracowanie obejmuje projekt wykonawczy konstrukcji dachu, budynku jednorodzinnego SWEN II. Zgodnie z interpretacją ustawy projekt przeznaczony do wielokrotnego zastosowania (tzw. projekt gotowy), po przystosowaniu do warunków konkretnej inwestycji, stanowi projekt architektoniczno - budowlany w rozumieniu art. 34 ust. 3 pkt 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2000 r., Nr 106, poz z późn. zm.), będący częścią projektu budowlanego zatwierdzanego w decyzji o pozwoleniu na budowę. 2. Podstawa opracowania Niniejszy projekt opracowano w oparciu o obowiązujące przepisy i normy budowlane oraz oprogramowanie inżynierskie RoofCon / TrussCon 1.2. Normy i aprobaty PN-EN 1990:2004/A1:2008 Eurokod -- Podstawy projektowania konstrukcji PN-EN :2004/Ap1:2010 Eurokod 1: Oddziaływania na konstrukcje -Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN :2005/AC:2009 Eurokod 1: Oddziaływania na konstrukcje - Obciążenie śniegiem PN-EN :2008/Ap2:2010 Eurokod 1: Oddziaływania na konstrukcje -- Oddziaływania wiatru PN-EN :2010 Eurokod 5: Projektowanie konstrukcji drewnianych -- Część 1-1: Postanowienia ogólne -- Reguły ogólne i reguły dotyczące budynków PN-EN Wymagania produkcyjne dotyczące prefabrykowanych elementów konstrukcyjnych łączonych płytkami kolczastymi. Deklaracja parametrów płytek zgodnie z EN Ogólne dane o rozwiązaniach konstrukcyjno - materiałowych Główną konstrukcję dachu zaprojektowano z drewnianych, prefabrykowanych wiązarów trójkątnych o maksymalnej rozpiętości w świetle podpór zewnętrznych 9,66 m i maksymalnym poprzecznym rozstawie osiowym 1,2m. Tarcica klasy C24 o grubości 45 mm. Połączenia elementów (słupki, krzyżulce, pasy) wiązarów zaprojektowano na płytki kolczaste GNA20 i T Odporność na korozję biologiczną i ochrona p.pożarowa Projektowana konstrukcja należy do pierwszej klasy zagrożenia korozją biologiczną zgodnie z EN Dla klasy tej wystarczy naturalna odporność drewna. Wszystkie elementy konstrukcyjne projektuje się z drewna świerkowego klasy C24, suszonego do wilgotności 18%. Ze względu na ochronę p.poż. stopień palności drewna obniżyć przez zastosowanie powierzchniowych środków ogniochronnych Fobos M4. 4. Wymagania dotyczące produkcji wiązarów łączonych płytkami kolczastymi Wiązary należy wykonać zgodnie z normą PN-EN Płytki kolczaste wciskać w drewno za pomocą specjalistycznych urządzeń - pras hydraulicznych, na stolikach lub stołach montażowych w zakładzie prefabrykacji.

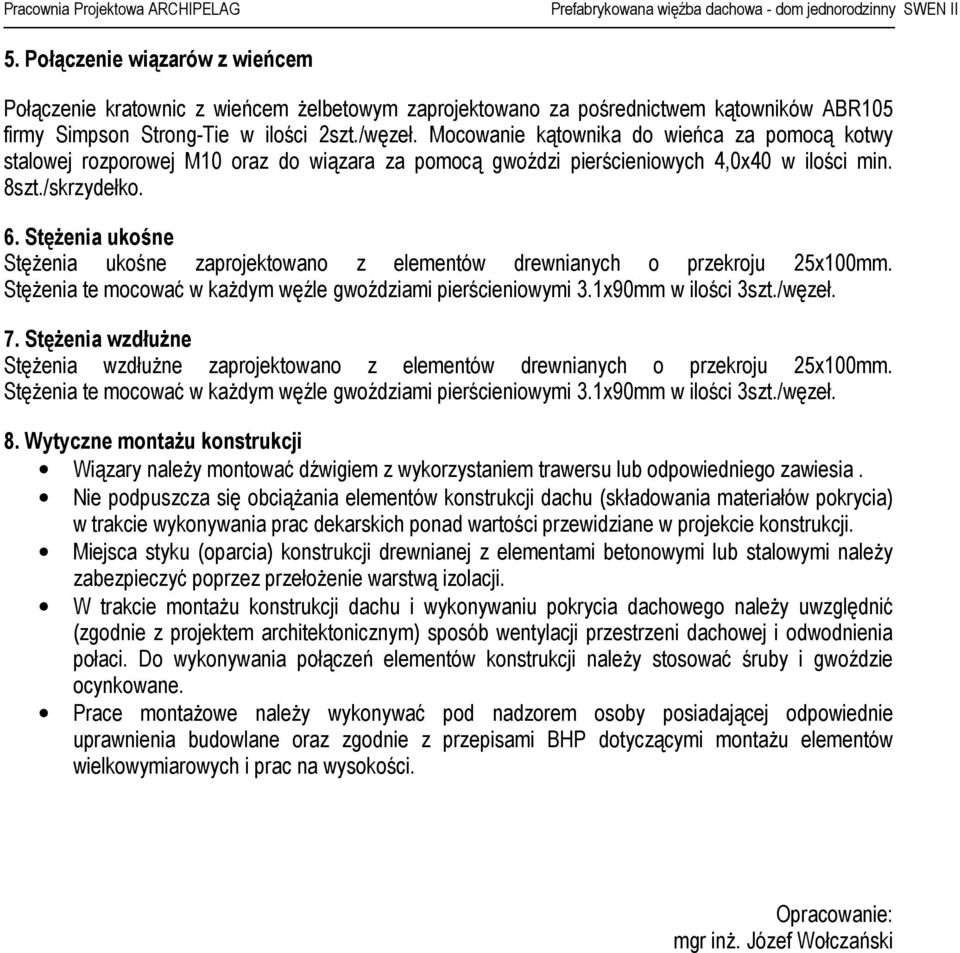

6 Pracownia Projektowa ARCHIPELAG Prefabrykowana więźba dachowa - dom jednorodzinny SWEN II 5. Połączenie wiązarów z wieńcem Połączenie kratownic z wieńcem żelbetowym zaprojektowano za pośrednictwem kątowników ABR105 firmy Simpson Strong-Tie w ilości 2szt./węzeł. Mocowanie kątownika do wieńca za pomocą kotwy stalowej rozporowej M10 oraz do wiązara za pomocą gwoździ pierścieniowych 4,0x40 w ilości min. 8szt./skrzydełko. 6. Stężenia ukośne Stężenia ukośne zaprojektowano z elementów drewnianych o przekroju 25x100mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 3.1x90mm w ilości 3szt./węzeł. 7. Stężenia wzdłużne Stężenia wzdłużne zaprojektowano z elementów drewnianych o przekroju 25x100mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 3.1x90mm w ilości 3szt./węzeł. 8. Wytyczne montażu konstrukcji Wiązary należy montować dźwigiem z wykorzystaniem trawersu lub odpowiedniego zawiesia. Nie podpuszcza się obciążania elementów konstrukcji dachu (składowania materiałów pokrycia) w trakcie wykonywania prac dekarskich ponad wartości przewidziane w projekcie konstrukcji. Miejsca styku (oparcia) konstrukcji drewnianej z elementami betonowymi lub stalowymi należy zabezpieczyć poprzez przełożenie warstwą izolacji. W trakcie montażu konstrukcji dachu i wykonywaniu pokrycia dachowego należy uwzględnić (zgodnie z projektem architektonicznym) sposób wentylacji przestrzeni dachowej i odwodnienia połaci. Do wykonywania połączeń elementów konstrukcji należy stosować śruby i gwoździe ocynkowane. Prace montażowe należy wykonywać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane oraz zgodnie z przepisami BHP dotyczącymi montażu elementów wielkowymiarowych i prac na wysokości. Opracowanie: mgr inż. Józef Wołczański

7 Pracownia Projektowa ARCHIPELAG Prefabrykowana więźba dachowa - dom jednorodzinny SWEN II Zestawienie obciążeń dopuszczalnych dla wiązarów SWEN II Pas górny Obciążenie charakterystyczne ( kn/m 2 ) 1. Dachówka 0, Łaty 40x60 mm 0, Kontrłata 30x50 mm 0, Folia wstępnego krycia 0,010 suma: 0,730 (przyjęto 0,750) Pas dolny Obciążenie charakterystyczne ( kn/m 2 ) 1. PŁYTA OSB-3 gr.25 mm (strych) 0, Wełna mineralna 20cm 0, Folia paroszczelna 0, Płyta GFK na ruszcie 0,180 suma: 0,450 (przyjęto 0,650) 1. Obciążenie użytkowe (strych) 1,5 Obciążenie śniegiem Wartość charakterystyczna obciążenia śniegiem sk ( kn/m2), Strefa ,2 2. Współczynnik ekspozycji Ce i termiczny Ct 1,0 Obciążenie wiatrem 1. Kategoria terenu 1 2. Strefa 1, qp ( kn/m2) Qp = 0,52 3. Wysokość nad poziomem morza 300 m n. p. m. 4. Wysokość budynku do kalenicy 6,51m

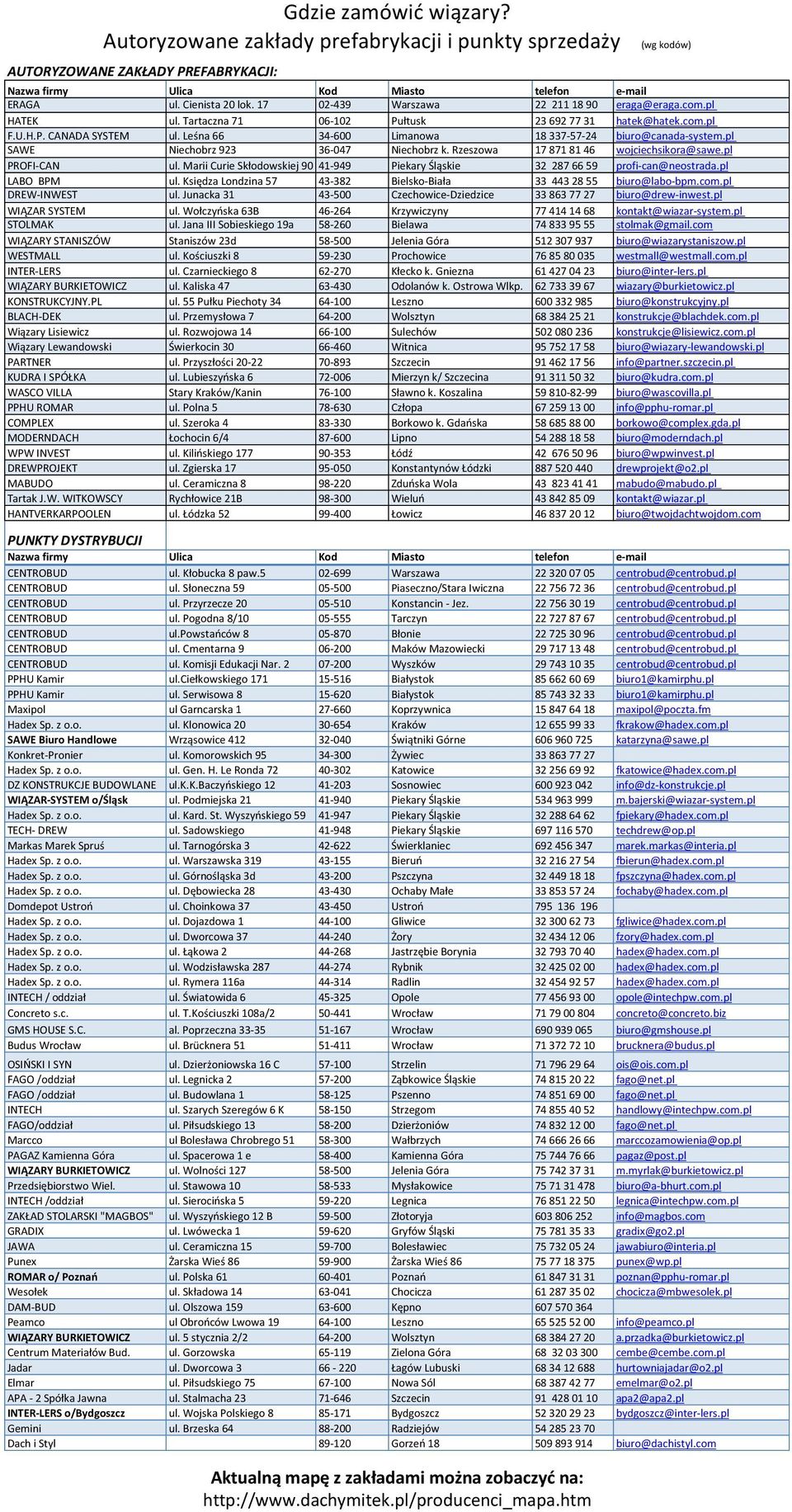

8 AUTORYZOWANE ZAKŁADY PREFABRYKACJI: Gdzie zamówić wiązary? Autoryzowane zakłady prefabrykacji i punkty sprzedaży (wg kodów) Nazwa firmy Ulica Kod Miasto telefon ERAGA ul. Cienista 20 lok Warszawa eraga@eraga.com.pl HATEK ul. Tartaczna Pułtusk hatek@hatek.com.pl F.U.H.P. CANADA SYSTEM ul. Leśna Limanowa biuro@canada-system.pl SAWE Niechobrz Niechobrz k. Rzeszowa wojciechsikora@sawe.pl PROFI-CAN ul. Marii Curie Skłodowskiej Piekary Śląskie profi-can@neostrada.pl LABO BPM ul. Księdza Londzina Bielsko-Biała biuro@labo-bpm.com.pl DREW-INWEST ul. Junacka Czechowice-Dziedzice biuro@drew-inwest.pl WIĄZAR SYSTEM ul. Wołczyńska 63B Krzywiczyny kontakt@wiazar-system.pl STOLMAK ul. Jana III Sobieskiego 19a Bielawa stolmak@gmail.com WIĄZARY STANISZÓW Staniszów 23d Jelenia Góra biuro@wiazarystaniszow.pl WESTMALL ul. Kościuszki Prochowice westmall@westmall.com.pl INTER-LERS ul. Czarnieckiego Kłecko k. Gniezna biuro@inter-lers.pl WIĄZARY BURKIETOWICZ ul. Kaliska Odolanów k. Ostrowa Wlkp wiazary@burkietowicz.pl KONSTRUKCYJNY.PL ul. 55 Pułku Piechoty Leszno biuro@konstrukcyjny.pl BLACH-DEK ul. Przemysłowa Wolsztyn konstrukcje@blachdek.com.pl Wiązary Lisiewicz ul. Rozwojowa Sulechów konstrukcje@lisiewicz.com.pl Wiązary Lewandowski Świerkocin Witnica biuro@wiazary-lewandowski.pl PARTNER ul. Przyszłości Szczecin info@partner.szczecin.pl KUDRA I SPÓŁKA ul. Lubieszyńska Mierzyn k/ Szczecina biuro@kudra.com.pl WASCO VILLA Stary Kraków/Kanin Sławno k. Koszalina biuro@wascovilla.pl PPHU ROMAR ul. Polna Człopa info@pphu-romar.pl COMPLEX ul. Szeroka Borkowo k. Gdańska borkowo@complex.gda.pl MODERNDACH Łochocin 6/ Lipno biuro@moderndach.pl WPW INVEST ul. Kilińskiego Łódź biuro@wpwinvest.pl DREWPROJEKT ul. Zgierska Konstantynów Łódzki drewprojekt@o2.pl MABUDO ul. Ceramiczna Zduńska Wola mabudo@mabudo.pl Tartak J.W. WITKOWSCY Rychłowice 21B Wieluń kontakt@wiazar.pl HANTVERKARPOOLEN ul. Łódzka Łowicz biuro@twojdachtwojdom.com PUNKTY DYSTRYBUCJI Nazwa firmy Ulica Kod Miasto telefon CENTROBUD ul. Kłobucka 8 paw Warszawa centrobud@centrobud.pl CENTROBUD ul. Słoneczna Piaseczno/Stara Iwiczna centrobud@centrobud.pl CENTROBUD ul. Przyrzecze Konstancin - Jez centrobud@centrobud.pl CENTROBUD ul. Pogodna 8/ Tarczyn centrobud@centrobud.pl CENTROBUD ul.powstańców Błonie centrobud@centrobud.pl CENTROBUD ul. Cmentarna Maków Mazowiecki centrobud@centrobud.pl CENTROBUD ul. Komisji Edukacji Nar Wyszków centrobud@centrobud.pl PPHU Kamir ul.ciełkowskiego Białystok biuro1@kamirphu.pl PPHU Kamir ul. Serwisowa Białystok biuro1@kamirphu.pl Maxipol ul Garncarska Koprzywnica maxipol@poczta.fm Hadex Sp. z o.o. ul. Klonowica Kraków fkrakow@hadex.com.pl SAWE Biuro Handlowe Wrząsowice Świątniki Górne katarzyna@sawe.pl Konkret-Pronier ul. Komorowskich Żywiec Hadex Sp. z o.o. ul. Gen. H. Le Ronda Katowice fkatowice@hadex.com.pl DZ KONSTRUKCJE BUDOWLANE ul.k.k.baczyńskiego Sosnowiec info@dz-konstrukcje.pl WIĄZAR-SYSTEM o/śląsk ul. Podmiejska Piekary Śląskie m.bajerski@wiazar-system.pl Hadex Sp. z o.o. ul. Kard. St. Wyszyńskiego Piekary Śląskie fpiekary@hadex.com.pl TECH- DREW ul. Sadowskiego Piekary Śląskie techdrew@op.pl Markas Marek Spruś ul. Tarnogórska Świerklaniec marek.markas@interia.pl Hadex Sp. z o.o. ul. Warszawska Bieruń fbierun@hadex.com.pl Hadex Sp. z o.o. ul. Górnośląska 3d Pszczyna fpszczyna@hadex.com.pl Hadex Sp. z o.o. ul. Dębowiecka Ochaby Małe fochaby@hadex.com.pl Domdepot Ustroń ul. Choinkowa Ustroń Hadex Sp. z o.o. ul. Dojazdowa Gliwice fgliwice@hadex.com.pl Hadex Sp. z o.o. ul. Dworcowa Żory fzory@hadex.com.pl Hadex Sp. z o.o. ul. Łąkowa Jastrzębie Borynia hadex@hadex.com.pl Hadex Sp. z o.o. ul. Wodzisławska Rybnik hadex@hadex.com.pl Hadex Sp. z o.o. ul. Rymera 116a Radlin hadex@hadex.com.pl INTECH / oddział ul. Światowida Opole opole@intechpw.com.pl Concreto s.c. ul. T.Kościuszki 108a/ Wrocław concreto@concreto.biz GMS HOUSE S.C. al. Poprzeczna Wrocław biuro@gmshouse.pl Budus Wrocław ul. Brücknera Wrocław brucknera@budus.pl OSIŃSKI I SYN ul. Dzierżoniowska 16 C Strzelin ois@ois.com.pl FAGO /oddział ul. Legnicka Ząbkowice Śląskie fago@net.pl FAGO /oddział ul. Budowlana Pszenno fago@net.pl INTECH ul. Szarych Szeregów 6 K Strzegom handlowy@intechpw.com.pl FAGO/oddział ul. Piłsudskiego Dzierżoniów fago@net.pl Marcco ul Bolesława Chrobrego Wałbrzych marccozamowienia@op.pl PAGAZ Kamienna Góra ul. Spacerowa 1 e Kamienna Góra pagaz@post.pl WIĄZARY BURKIETOWICZ ul. Wolności Jelenia Góra m.myrlak@burkietowicz.pl Przedsiębiorstwo Wiel. ul. Stawowa Mysłakowice biuro@a-bhurt.com.pl INTECH /oddział ul. Sierocińska Legnica legnica@intechpw.com.pl ZAKŁAD STOLARSKI "MAGBOS" ul. Wyszyńskiego 12 B Złotoryja info@magbos.com GRADIX ul. Lwówecka Gryfów Śląski gradix@go2.pl JAWA ul. Ceramiczna Bolesławiec jawabiuro@interia.pl Punex Żarska Wieś Żarska Wieś punex@wp.pl ROMAR o/ Poznań ul. Polska Poznań poznan@pphu-romar.pl Wesołek ul. Składowa Chocicza chocicza@mbwesolek.pl DAM-BUD ul. Olszowa Kępno Peamco ul Obrońców Lwowa Leszno info@peamco.pl WIĄZARY BURKIETOWICZ ul. 5 stycznia 2/ Wolsztyn a.przadka@burkietowicz.pl Centrum Materiałów Bud. ul. Gorzowska Zielona Góra cembe@cembe.com.pl Jadar ul. Dworcowa Łagów Lubuski hurtowniajadar@o2.pl Elmar ul. Piłsudskiego Nowa Sól emelmar@o2.pl APA - 2 Spółka Jawna ul. Stalmacha Szczecin apa2@apa2.pl INTER-LERS o/bydgoszcz ul. Wojska Polskiego Bydgoszcz bydgoszcz@inter-lers.pl Gemini ul. Brzeska Radziejów Dach i Styl Gorzeń biuro@dachistyl.com Aktualną mapę z zakładami można zobaczyć na:

9 PRZYKŁDOWA WYCENA KONSTRUKCJI DACHU SWEN II Założenia projektowe szerokość podpory 0,24m wieniec żelbetowy kąt pochylenia dachu 30 0 powierzchnia dachu 194 m 2 tarcica sucha, impregnowana (FOBOS M-4), 4-stronnie rozstaw obliczeniowy wiązarów strugana w klasie C24 83 cm Konstrukcja dachowa z montażem Dokładną wycenę wykona autoryzowany zakład prefabrykacji zł netto Wybierając wiązary prefabrykowane nie musisz wykonywać kosztownego stropu żelbetowego, Otrzymujesz konstrukcję dachu z fabryki z gwarancją, Montaż trwa kilka dni.
