Samochód elektryczny (EV) jako zasobnik dla energetyki prosumenckiej (EP)

Transkrypt

1 Samochód elektryczny (EV) jako zasobnik dla energetyki prosumenckiej (EP) Opracował Euro-Centrum Strona1

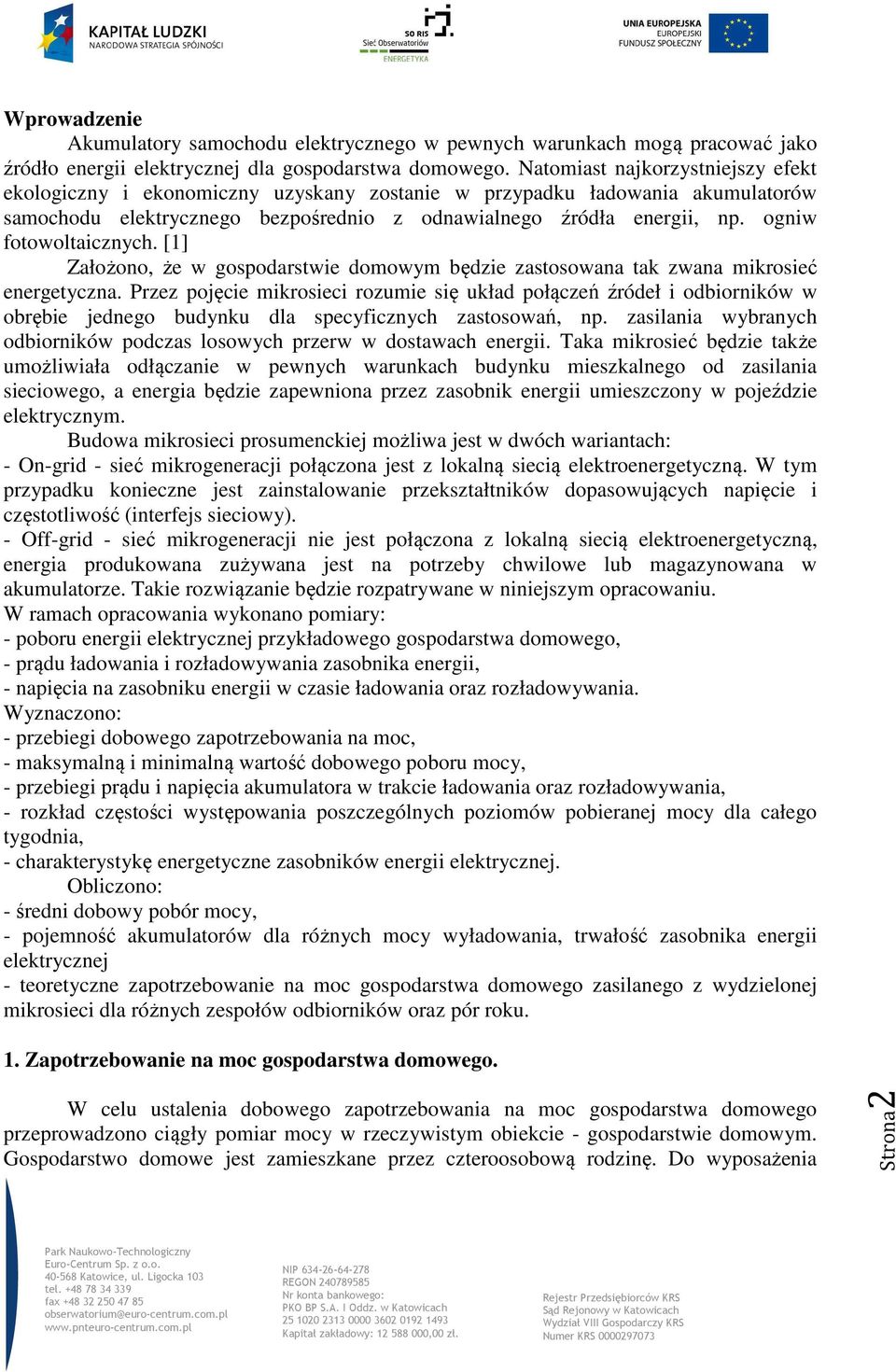

2 Wprowadzenie Akumulatory samochodu elektrycznego w pewnych warunkach mogą pracować jako źródło energii elektrycznej dla gospodarstwa domowego. Natomiast najkorzystniejszy efekt ekologiczny i ekonomiczny uzyskany zostanie w przypadku ładowania akumulatorów samochodu elektrycznego bezpośrednio z odnawialnego źródła energii, np. ogniw fotowoltaicznych. [1] Założono, że w gospodarstwie domowym będzie zastosowana tak zwana mikrosieć energetyczna. Przez pojęcie mikrosieci rozumie się układ połączeń źródeł i odbiorników w obrębie jednego budynku dla specyficznych zastosowań, np. zasilania wybranych odbiorników podczas losowych przerw w dostawach energii. Taka mikrosieć będzie także umożliwiała odłączanie w pewnych warunkach budynku mieszkalnego od zasilania sieciowego, a energia będzie zapewniona przez zasobnik energii umieszczony w pojeździe elektrycznym. Budowa mikrosieci prosumenckiej możliwa jest w dwóch wariantach: - On-grid - sieć mikrogeneracji połączona jest z lokalną siecią elektroenergetyczną. W tym przypadku konieczne jest zainstalowanie przekształtników dopasowujących napięcie i częstotliwość (interfejs sieciowy). - Off-grid - sieć mikrogeneracji nie jest połączona z lokalną siecią elektroenergetyczną, energia produkowana zużywana jest na potrzeby chwilowe lub magazynowana w akumulatorze. Takie rozwiązanie będzie rozpatrywane w niniejszym opracowaniu. W ramach opracowania wykonano pomiary: - poboru energii elektrycznej przykładowego gospodarstwa domowego, - prądu ładowania i rozładowywania zasobnika energii, - napięcia na zasobniku energii w czasie ładowania oraz rozładowywania. Wyznaczono: - przebiegi dobowego zapotrzebowania na moc, - maksymalną i minimalną wartość dobowego poboru mocy, - przebiegi prądu i napięcia akumulatora w trakcie ładowania oraz rozładowywania, - rozkład częstości występowania poszczególnych poziomów pobieranej mocy dla całego tygodnia, - charakterystykę energetyczne zasobników energii elektrycznej. Obliczono: - średni dobowy pobór mocy, - pojemność akumulatorów dla różnych mocy wyładowania, trwałość zasobnika energii elektrycznej - teoretyczne zapotrzebowanie na moc gospodarstwa domowego zasilanego z wydzielonej mikrosieci dla różnych zespołów odbiorników oraz pór roku. 1. Zapotrzebowanie na moc gospodarstwa domowego. W celu ustalenia dobowego zapotrzebowania na moc gospodarstwa domowego przeprowadzono ciągły pomiar mocy w rzeczywistym obiekcie - gospodarstwie domowym. Gospodarstwo domowe jest zamieszkane przez czteroosobową rodzinę. Do wyposażenia Strona2

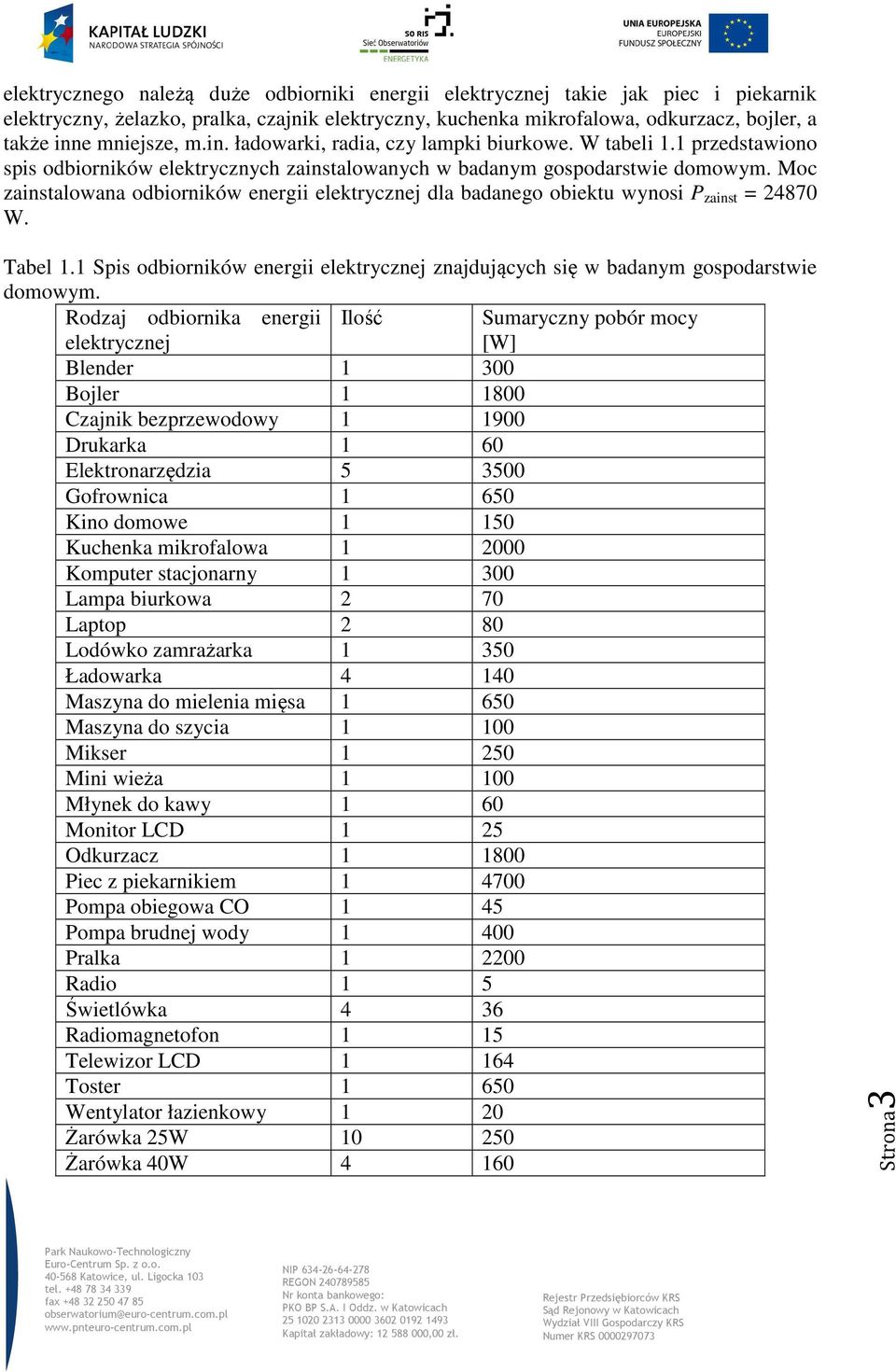

3 elektrycznego należą duże odbiorniki energii elektrycznej takie jak piec i piekarnik elektryczny, żelazko, pralka, czajnik elektryczny, kuchenka mikrofalowa, odkurzacz, bojler, a także inne mniejsze, m.in. ładowarki, radia, czy lampki biurkowe. W tabeli 1.1 przedstawiono spis odbiorników elektrycznych zainstalowanych w badanym gospodarstwie domowym. Moc zainstalowana odbiorników energii elektrycznej dla badanego obiektu wynosi P zainst = 2487 W. Tabel 1.1 Spis odbiorników energii elektrycznej znajdujących się w badanym gospodarstwie domowym. Rodzaj odbiornika energii elektrycznej Ilość Sumaryczny pobór mocy [W] Blender 1 3 Bojler 1 18 Czajnik bezprzewodowy 1 19 Drukarka 1 6 Elektronarzędzia 5 35 Gofrownica 1 65 Kino domowe 1 15 Kuchenka mikrofalowa 1 2 Komputer stacjonarny 1 3 Lampa biurkowa 2 7 Laptop 2 8 Lodówko zamrażarka 1 35 Ładowarka 4 14 Maszyna do mielenia mięsa 1 65 Maszyna do szycia 1 1 Mikser 1 25 Mini wieża 1 1 Młynek do kawy 1 6 Monitor LCD 1 25 Odkurzacz 1 18 Piec z piekarnikiem 1 47 Pompa obiegowa CO 1 45 Pompa brudnej wody 1 4 Pralka 1 22 Radio 1 5 Świetlówka 4 36 Radiomagnetofon 1 15 Telewizor LCD Toster 1 65 Wentylator łazienkowy 1 2 Żarówka 25W 1 25 Żarówka 4W 4 16 Strona3

4 Żarówka 6W Żelazko Pomiaru prądu i napięcia dokonywano w głównej rozdzielnicy mieszkania. Wykorzystano do tego układy przetworników napięcia typu LEM LV 25-P oraz prądu LEM LA 55-P. Na podstawie zarejestrowanych przebiegów wyznaczono chwilową moc czynną: n P = U i I i cosϕ i= 1 (1) Na rysunkach od 1.1 do 1,7 przedstawiono przykładowe przebiegi zmian mocy czynnej w badanym gospodarstwie domowym dla okresu jednego tygodnia (od 1 grudnia do 16 grudnia). Do prezentacji wyników badań celowo wybrano okres zimowy ze względu na większe niż w pozostałych porach roku zapotrzebowanie na energię ę elektryczną. Rys.1.1. Pobór mocy dnia 1 grudnia (piątek) Strona4

5 Rys.1.2. Pobór mocy dnia 11 grudnia (sobota) Rys.1.3. Pobór mocy dnia 12 grudnia (niedziela) Rys.1.4. Pobór mocy dnia 13 grudnia (poniedziałek) Strona5

6 Rys.1.5. Pobór mocy dnia 14 grudnia (wtorek) Rys.1.6. Pobór mocy dnia 15 grudnia (środa) Strona6

7 Rys.1.7. Pobór mocy dnia 16 grudnia (czwartek) W celu porównania wykorzystania mocy elektrycznej w gospodarstwie domowym wprowadzono wskaźniki: [3] Wskaźnik instalacyjny zapotrzebowania na moc: (2) gdzie: P sr - moc średnia, P zainst = 2487W - moc zainstalowana (jest to sumaryczna moc wszystkich odbiorników energii elektrycznej w gospodarstwie domowym). Wskaźnik użytkowy zapotrzebowania na moc: ż (3) gdzie: P max - maksymalna zarejestrowana wartość mocy Wskaźnik maksymalnego zapotrzebowania na moc: (4) W tabeli 1.2 przedstawiono wartości wskaźników instalacyjnego i użytkowego zapotrzebowania na moc dla dni przedstawionych na rysunkach Tabela 1.2 Wartość wskaźników instalacyjnego i użytkowego zapotrzebowania na moc. Dzień k zinst k zuż k zmax 1 grudnia 11 grudnia 12 grudnia 13 grudnia 14 grudnia 15 grudnia 16 grudnia,7,36,19,8,37,21,6,26,25,5,22,21,5,27,21,3,35,15,6,32,18 Strona7

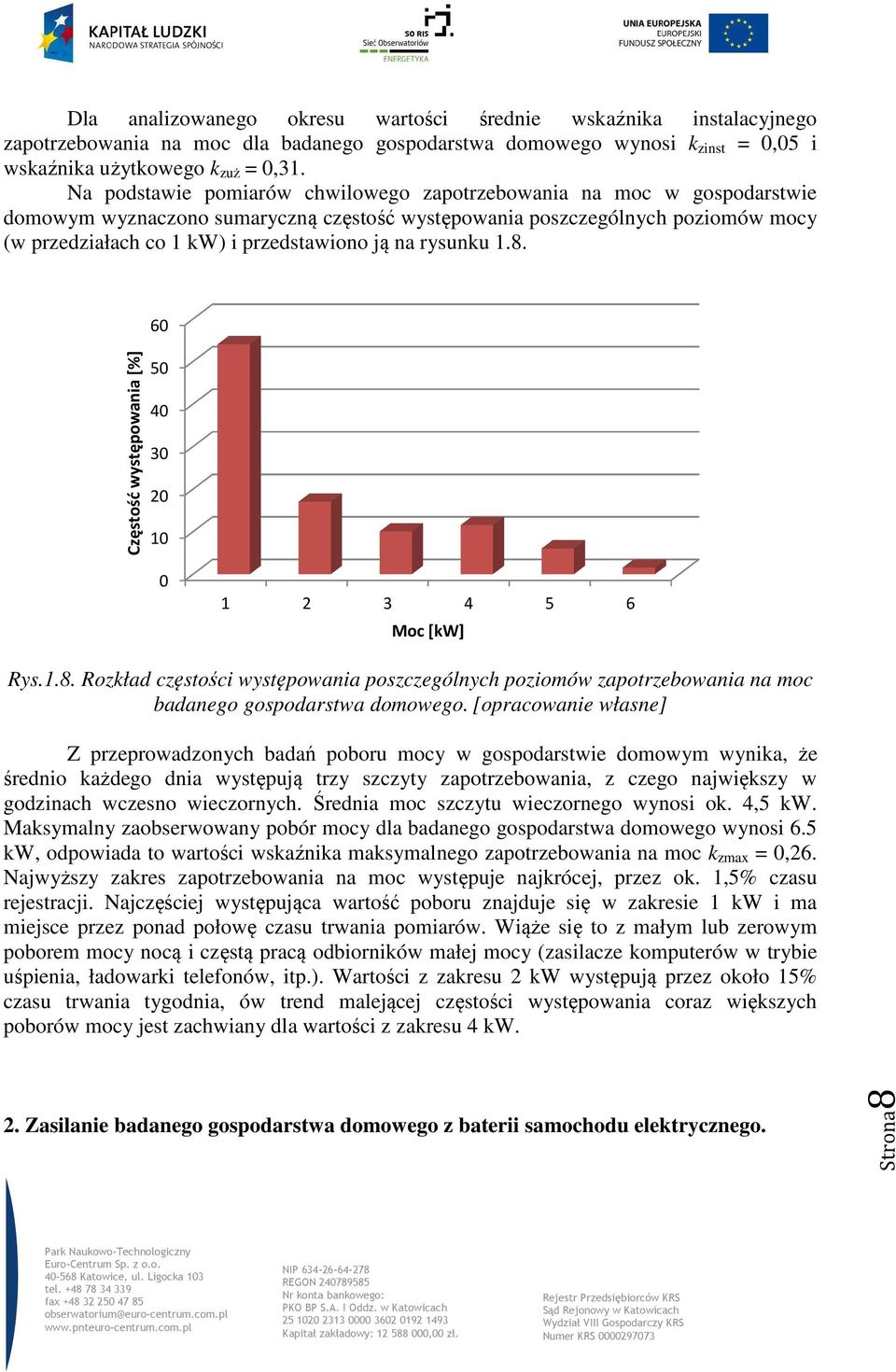

8 Dla analizowanego okresu wartości średnie wskaźnika instalacyjnego zapotrzebowania na moc dla badanego gospodarstwa domowego wynosi k zinst =,5 i wskaźnika użytkowego k zuż =,31. Na podstawie pomiarów chwilowego zapotrzebowania na moc w gospodarstwie domowym wyznaczono sumaryczną częstość występowania poszczególnych poziomów mocy (w przedziałach co 1 kw) i przedstawiono ją na rysunku Częstość występowania [%] Moc [kw] Rys.1.8. Rozkład częstości występowania poszczególnych poziomów zapotrzebowania na moc badanego gospodarstwa domowego. [opracowanie własne] Z przeprowadzonych badań poboru mocy w gospodarstwie domowym wynika, że średnio każdego dnia występują trzy szczyty zapotrzebowania, z czego największy w godzinach wczesno wieczornych. Średnia moc szczytu wieczornego wynosi ok. 4,5 kw. Maksymalny zaobserwowany pobór mocy dla badanego gospodarstwa domowego wynosi 6.5 kw, odpowiada to wartości wskaźnika maksymalnego zapotrzebowania na moc k zmax =,26. Najwyższy zakres zapotrzebowania na moc występuje najkrócej, przez ok. 1,5% czasu rejestracji. Najczęściej ciej występująca wartość poboru znajduje się ę w zakresie 1 kw i ma miejsce przez ponad połowę ę czasu trwania pomiarów. Wiąże się ę to z małym lub zerowym poborem mocy nocą i częstą ę ą pracą odbiorników małej mocy (zasilacze komputerów w trybie uśpienia, ładowarki telefonów, itp.). Wartości z zakresu 2 kw występują przez około 15% czasu trwania tygodnia, ów trend malejącej częstości występowania coraz większych poborów mocy jest zachwiany dla wartości z zakresu 4 kw. 2. Zasilanie badanego gospodarstwa domowego z baterii samochodu elektrycznego. Strona8

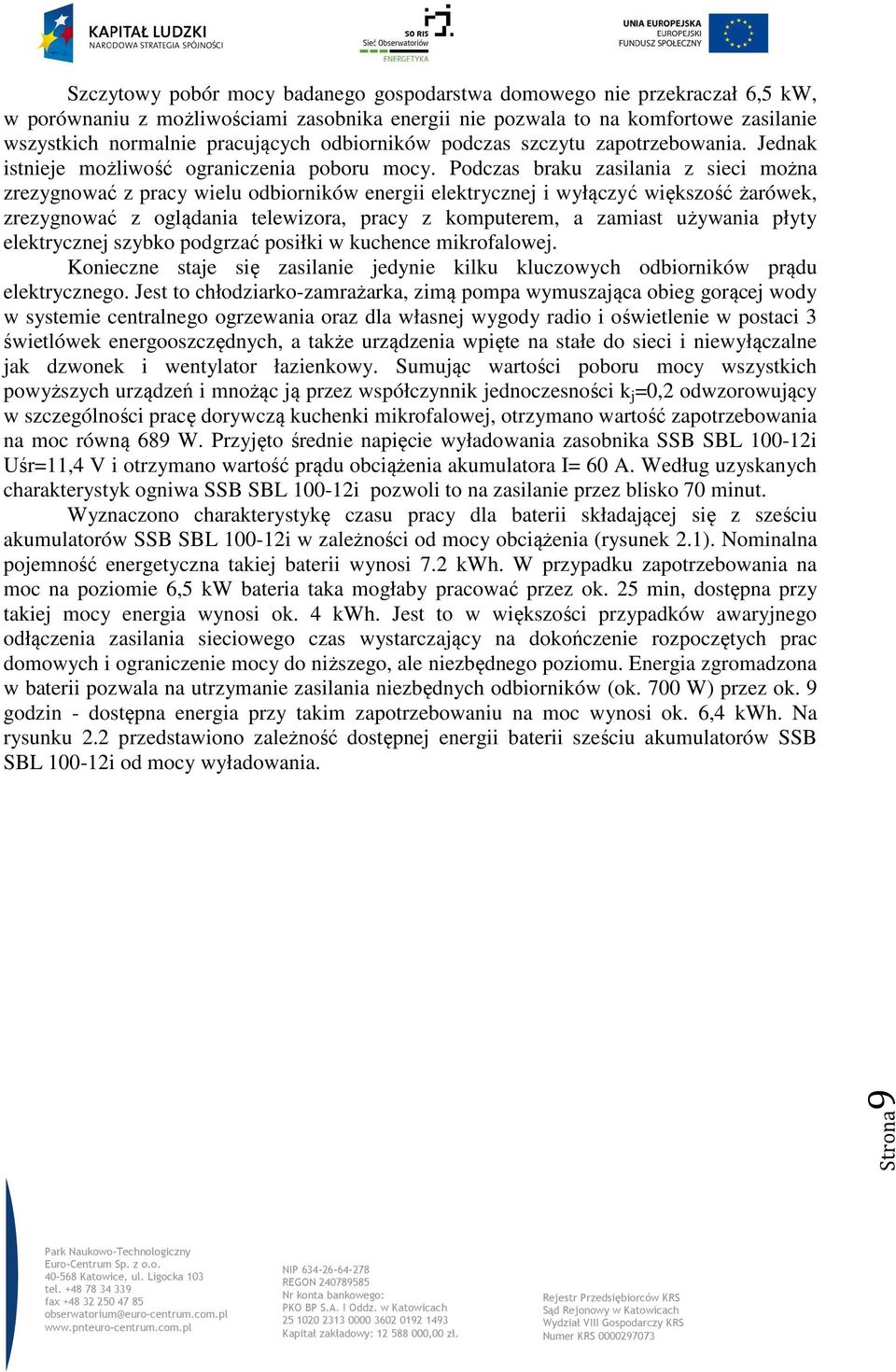

9 Szczytowy pobór mocy badanego gospodarstwa domowego nie przekraczał 6,5 kw, w porównaniu z możliwościami zasobnika energii nie pozwala to na komfortowe zasilanie wszystkich normalnie pracujących odbiorników podczas szczytu zapotrzebowania. Jednak istnieje możliwość ograniczenia poboru mocy. Podczas braku zasilania z sieci można zrezygnować z pracy wielu odbiorników energii elektrycznej i wyłączyć większość żarówek, zrezygnować z oglądania telewizora, pracy z komputerem, a zamiast używania płyty elektrycznej szybko podgrzać posiłki w kuchence mikrofalowej. Konieczne staje się zasilanie jedynie kilku kluczowych odbiorników prądu elektrycznego. Jest to chłodziarko-zamrażarka, zimą pompa wymuszająca obieg gorącej wody w systemie centralnego ogrzewania oraz dla własnej wygody radio i oświetlenie w postaci 3 świetlówek energooszczędnych, a także urządzenia wpięte na stałe do sieci i niewyłączalne jak dzwonek i wentylator łazienkowy. Sumując wartości poboru mocy wszystkich powyższych urządzeń i mnożąc ją przez współczynnik jednoczesności k j =,2 odwzorowujący w szczególności pracę dorywczą kuchenki mikrofalowej, otrzymano wartość zapotrzebowania na moc równą 689 W. Przyjęto średnie napięcie wyładowania zasobnika SSB SBL 1-12i Uśr=11,4 V i otrzymano wartość prądu obciążenia akumulatora I= 6 A. Według uzyskanych charakterystyk ogniwa SSB SBL 1-12i pozwoli to na zasilanie przez blisko 7 minut. Wyznaczono charakterystykę czasu pracy dla baterii składającej się z sześciu akumulatorów SSB SBL 1-12i w zależności od mocy obciążenia (rysunek 2.1). Nominalna pojemność energetyczna takiej baterii wynosi 7.2 kwh. W przypadku zapotrzebowania na moc na poziomie 6,5 kw bateria taka mogłaby pracować przez ok. 25 min, dostępna przy takiej mocy energia wynosi ok. 4 kwh. Jest to w większości przypadków awaryjnego odłączenia zasilania sieciowego czas wystarczający na dokończenie rozpoczętych prac domowych i ograniczenie mocy do niższego, ale niezbędnego poziomu. Energia zgromadzona w baterii pozwala na utrzymanie zasilania niezbędnych odbiorników (ok. 7 W) przez ok. 9 godzin - dostępna energia przy takim zapotrzebowaniu na moc wynosi ok. 6,4 kwh. Na rysunku 2.2 przedstawiono zależność dostępnej energii baterii sześciu akumulatorów SSB SBL 1-12i od mocy wyładowania. Strona9

10 Rys Zależność czasu pracy baterii sześciu akumulatorów SB w funkcji mocy obciążenia. [opracowanie własne] 8 7 Dostępna energia [kwh] Moc wyładowania [kw] 35 Rys. 2.2.Zależność dostępnej energii zgromadzonej w baterii złożonej z sześciu akumulatorów SSB SBL 1-12i 12i od mocy wyładowania. [opracowanie własne na podstawie pomiarów własnych i danych producenta akumulatorów SSB] Z przeprowadzonych pomiarów zużycia energii elektrycznej w gospodarstwie domowym w okresie zimowym można przyjąć średnie dzienne zapotrzebowanie na moc na poziomie 1,2 kw. Dla określonej mocy średniej wyładowania w baterii akumulatorów złożonej z sześciu modułów SSB SBL 1-12i dostępne jest ok. 5,5 kwh energii elektrycznej, czyli ok. 75% energii dostępnej przy prądzie znamionowym wyładowania. Z tego wynika, że odbiorniki elektryczne mogą ą być zasilane z takiej baterii przez prawie 5 godzin. Rozważania Strona1

11 te są prawdziwe jedynie w przypadku, kiedy moc wyładowania akumulatora jest stała, lub zmienia się w niewielkim zakresie. Zapotrzebowanie na moc w gospodarstwie domowym nigdy nie jest na stałym poziomie (rysunki z zarejestrowanymi przebiegami mocy) i rzeczywistą pojemność akumulatora należy obliczyć przy założeniu zmiennego poboru mocy. _ ( ) (5) gdzie: C n - pojemność znamionowa akumulatora, C max (I w ) - pojemność akumulatora odpowiadająca określonemu prądowi wyładowania, C w - pojemność wyładowania akumulatora w! "# Wyznaczono charakterystykę dostępnej energii w zależności od mocy wyładowania dla baterii akumulatorów złożonej z 68 ogniw Li-Ion NCR-1865A (rysunek 2.3). Teoretyczna dostępna energia nominalna takiej baterii wynosi ok. 7,5 kwh. W przypadku zapotrzebowania na moc na poziomie 6,5 kw bateria taka mogłaby pracować przez ok. 7 min, dostępna przy takiej mocy energia wynosi ok. 6,9 kwh. Jest to w większości przypadków awaryjnego odłączenia zasilania sieciowego czas wystarczający na dokończenie rozpoczętych prac domowych i ograniczenie mocy do niższego, ale niezbędnego poziomu. Energia zgromadzona w baterii pozwala na utrzymanie zasilania niezbędnych odbiorników (ok. 7 W) przez ok. 1,5 godzin - dostępna energia przy takim zapotrzebowaniu na moc wynosi ok. 7,3 kwh. 7 Dostępna energia [kwh] Rys. 2.3.Zależność dostępnej energii zgromadzonej w baterii złożonej z 68 ogniw Li-Ion NCR-1865A od mocy wyładowania. [opracowanie własne na podstawie pomiarów i danych producenta akumulatorów Panasonic] Strona11 Moc wyładowania [kw]

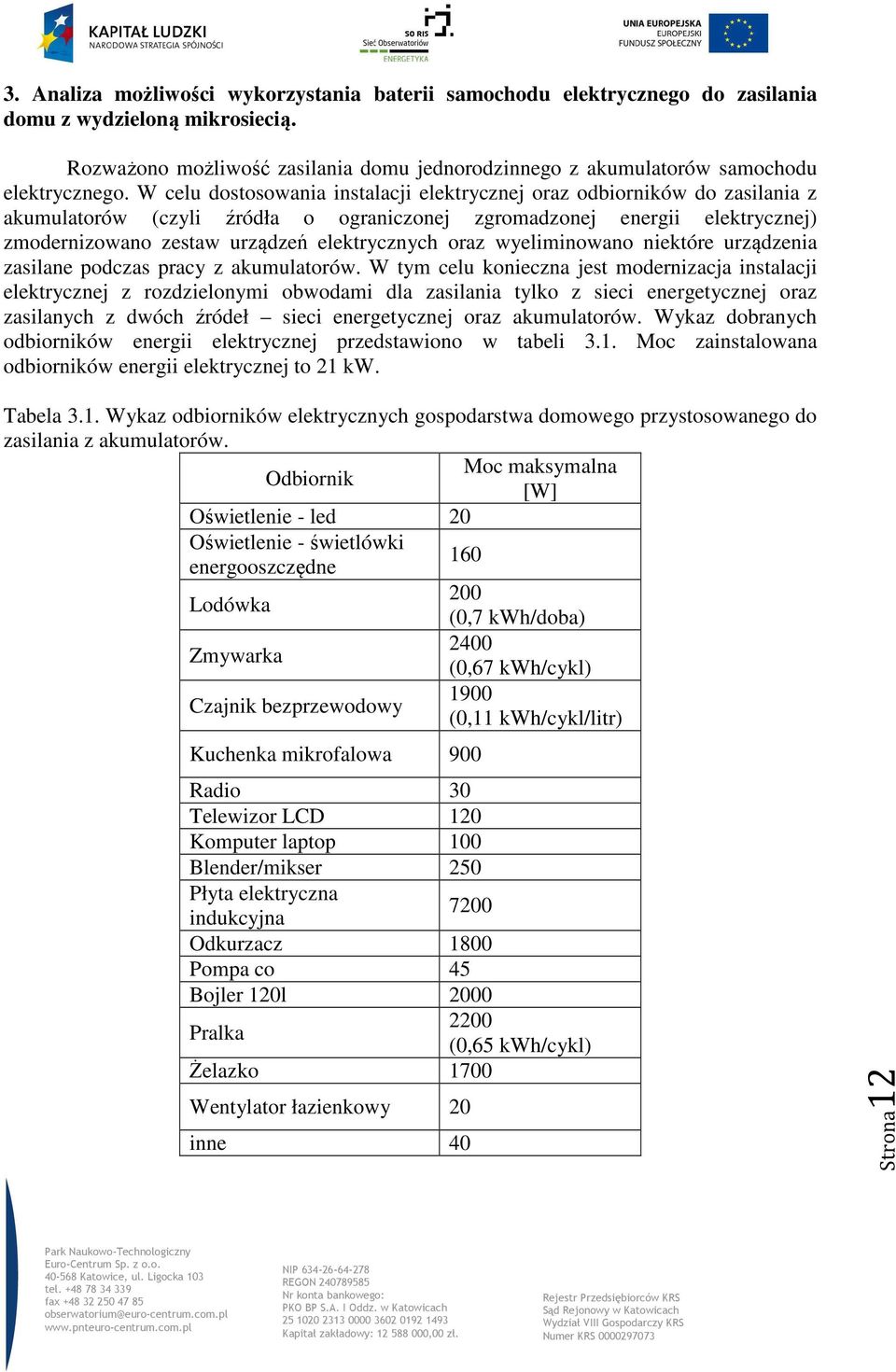

12 3. Analiza możliwości wykorzystania baterii samochodu elektrycznego do zasilania domu z wydzieloną mikrosiecią. Rozważono możliwość zasilania domu jednorodzinnego z akumulatorów samochodu elektrycznego. W celu dostosowania instalacji elektrycznej oraz odbiorników do zasilania z akumulatorów (czyli źródła o ograniczonej zgromadzonej energii elektrycznej) zmodernizowano zestaw urządzeń elektrycznych oraz wyeliminowano niektóre urządzenia zasilane podczas pracy z akumulatorów. W tym celu konieczna jest modernizacja instalacji elektrycznej z rozdzielonymi obwodami dla zasilania tylko z sieci energetycznej oraz zasilanych z dwóch źródeł sieci energetycznej oraz akumulatorów. Wykaz dobranych odbiorników energii elektrycznej przedstawiono w tabeli 3.1. Moc zainstalowana odbiorników energii elektrycznej to 21 kw. Tabela 3.1. Wykaz odbiorników elektrycznych gospodarstwa domowego przystosowanego do zasilania z akumulatorów. Odbiornik Moc maksymalna [W] Oświetlenie - led 2 Oświetlenie - świetlówki energooszczędne 16 Lodówka 2 (,7 kwh/doba) Zmywarka 24 (,67 kwh/cykl) Czajnik bezprzewodowy 19 (,11 kwh/cykl/litr) Kuchenka mikrofalowa 9 Radio 3 Telewizor LCD 12 Komputer laptop 1 Blender/mikser 25 Płyta elektryczna indukcyjna 72 Odkurzacz 18 Pompa co 45 Bojler 12l 2 Pralka 22 (,65 kwh/cykl) Żelazko 17 Wentylator łazienkowy 2 inne 4 Strona12

13 Założono, że bateria akumulatorów będzie miała pojemność 15 Ah i napięcie znamionowe 72 V, bateria składa się z sześciu ogniw SSB SBL 15-12i (jest to bateria z projektowanego samochodu Skoda Fabia EV, opracowanie "Obliczenia opłacalności stosowania pojazdów EV w gminach województwa Śląskiego"). Założono cosϕ = 1, ze względu na powszechne stosowanie przekształtników przy odbiornikach (zasilacze impulsowe). Na rysunkach 3.1 i 3.2 pokazano charakterystyki energetyczne dla baterii akumulatorów SSB SBL 15-12i Dostępna pojemność [Ah] Rys. 3.1 Charakterystyka pojemności akumulatora SSB SBL 15-12i w funkcji prądu wyładowania. [opracowanie własne] Strona13 Prąd wyładowania [A]

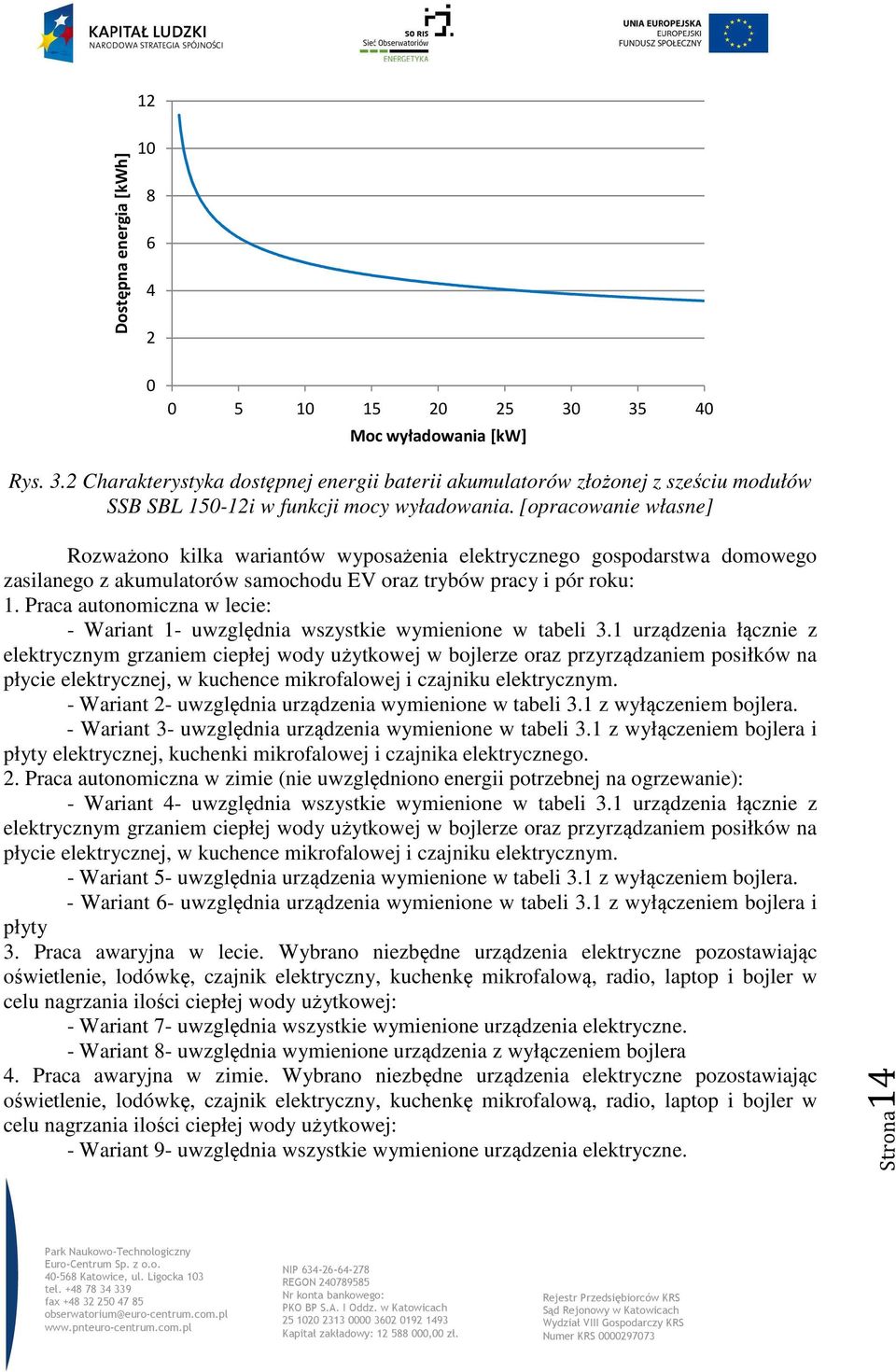

14 Dostępna energia [kwh] Moc wyładowania [kw] Rys. 3.2 Charakterystyka dostępnej energii baterii akumulatorów złożonej z sześciu modułów SSB SBL 15-12i w funkcji mocy wyładowania. [opracowanie własne] Rozważono kilka wariantów wyposażenia elektrycznego gospodarstwa domowego zasilanego z akumulatorów samochodu EV oraz trybów pracy i pór roku: 1. Praca autonomiczna w lecie: - Wariant 1- uwzględnia wszystkie wymienione w tabeli 3.1 urządzenia łącznie z elektrycznym grzaniem ciepłej wody użytkowej w bojlerze oraz przyrządzaniem posiłków na płycie elektrycznej, w kuchence mikrofalowej i czajniku elektrycznym. - Wariant 2- uwzględnia urządzenia wymienione w tabeli 3.1 z wyłączeniem bojlera. - Wariant 3- uwzględnia urządzenia wymienione w tabeli 3.1 z wyłączeniem bojlera i płyty elektrycznej, kuchenki mikrofalowej i czajnika elektrycznego. 2. Praca autonomiczna w zimie (nie uwzględniono energii potrzebnej na ogrzewanie): - Wariant 4- uwzględnia wszystkie wymienione w tabeli 3.1 urządzenia łącznie z elektrycznym grzaniem ciepłej wody użytkowej w bojlerze oraz przyrządzaniem posiłków na płycie elektrycznej, w kuchence mikrofalowej i czajniku elektrycznym. - Wariant 5- uwzględnia urządzenia wymienione w tabeli 3.1 z wyłączeniem bojlera. - Wariant 6- uwzględnia urządzenia wymienione w tabeli 3.1 z wyłączeniem bojlera i płyty 3. Praca awaryjna w lecie. Wybrano niezbędne urządzenia elektryczne pozostawiając oświetlenie, lodówkę, czajnik elektryczny, kuchenkę mikrofalową, radio, laptop i bojler w celu nagrzania ilości ciepłej wody użytkowej: - Wariant 7- uwzględnia wszystkie wymienione urządzenia elektryczne. - Wariant 8- uwzględnia wymienione urządzenia z wyłączeniem bojlera 4. Praca awaryjna w zimie. Wybrano niezbędne urządzenia elektryczne pozostawiając oświetlenie, lodówkę, czajnik elektryczny, kuchenkę mikrofalową, radio, laptop i bojler w celu nagrzania ilości ciepłej wody użytkowej: - Wariant 9- uwzględnia wszystkie wymienione urządzenia elektryczne. Strona14

15 - Wariant 1- uwzględnia wymienione urządzenia z wyłączeniem bojlera Praca autonomiczna charakteryzuje się możliwością podłączenia wszystkich urządzeń elektrycznych dostępnych w gospodarstwie domowym do sieci zasilanej z akumulatorów samochodu elektrycznego. Natomiast przyjęto pewne założenia oszczędnościowe, czyli instalację energooszczędnych odbiorników energii elektrycznej (np. oświetlenie LED, lodówka najwyższej klasy energetycznej, itp.). Dodatkowo w domowej sieci zasilanej z akumulatorów konieczne jest zainstalowanie przekaźników priorytetowych w celu ograniczenia mocy chwilowej, czyli niedopuszczenie do jednoczesnego załączenia się urządzeń o dużym poborze mocy takich jak np. bojler i pralka. Działanie to jest konieczne ze względu na ograniczenie mocy pobieranej z akumulatorów, duża moc spowoduje obniżenie możliwej do wyładowania energii i głębsze wyładowanie zasobnika - co niekorzystnie wpłynie na jego trwałość. Praca awaryjna charakteryzuje się przełączeniem, w przypadku zaniku zasilania sieciowego, niektórych niezbędnych odbiorników energii elektrycznej z zasilania z sieci energetycznej na baterię akumulatorów samochodu elektrycznego. W tym przypadku niezbędna jest dodatkowa instalacja elektryczna dla wybranych urządzeń elektrycznych i przełącznik w przypadku zaniku zasilania sieciowego. Na rysunkach 3.3 do 3.7 pokazano przebiegi zmian mocy elektrycznej w analizowanym domu dla różnych wariantów zasilanych urządzeń w porze zimowej. Od pory letniej warianty te różnią się głównie czasem pracy źródeł światła i grzaniem ciepłej wody użytkowej. Na rysunkach 3.8 do 3.12 pokazano uporządkowany przebieg mocy z naniesionymi wartościami dziennej mocy średniej P śr i mocy znamionowej zasobnika P n. Ustalając plan załączania poszczególnych urządzeń elektrycznych kierowano się minimalizacją szczytowych wartości zapotrzebowania na moc, ze względu na ograniczoną moc zasobnika akumulatorowego Moc [W] : 9: 12: 15: 18: 21: : 3: 6: Czas[hh:mm] Rys. 3.3 Przebieg zmian mocy elektrycznej w porze zimowej z grzaniem wody w bojlerze. [opracowanie własne] Strona15

16 Moc [W] : 9: 12: 15: 18: 21: : 3: 6: Czas [hh:mm] Rys. 3.4 Przebieg zmian mocy elektrycznej w porze zimowej bez bojlera. [opracowanie własne] Moc [W] Rys. 3.5 Przebieg zmian mocy elektrycznej w porze zimowej bez bojlera i urządzeń kuchennych. [opracowanie własne] Strona16 6: 9: 12: 15: 18: 21: : 3: 6: Czas [hh:mm]

17 Moc [W] : 9: 12: 15: 18: 21: : 3: 6: Czas [hh:mm] Rys. 3.6 Przebieg zmian mocy elektrycznej z grzaniem wody w bojlerze- tryb awaryjny w zimie. [opracowanie własne] Moc [W] Rys. 3.7 Przebieg zmian mocy elektrycznej bez bojlera- tryb awaryjny w zimie. [opracowanie własne] Strona17 6: 9: 12: 15: 18: 21: : 3: 6: Czas [hh:mm]

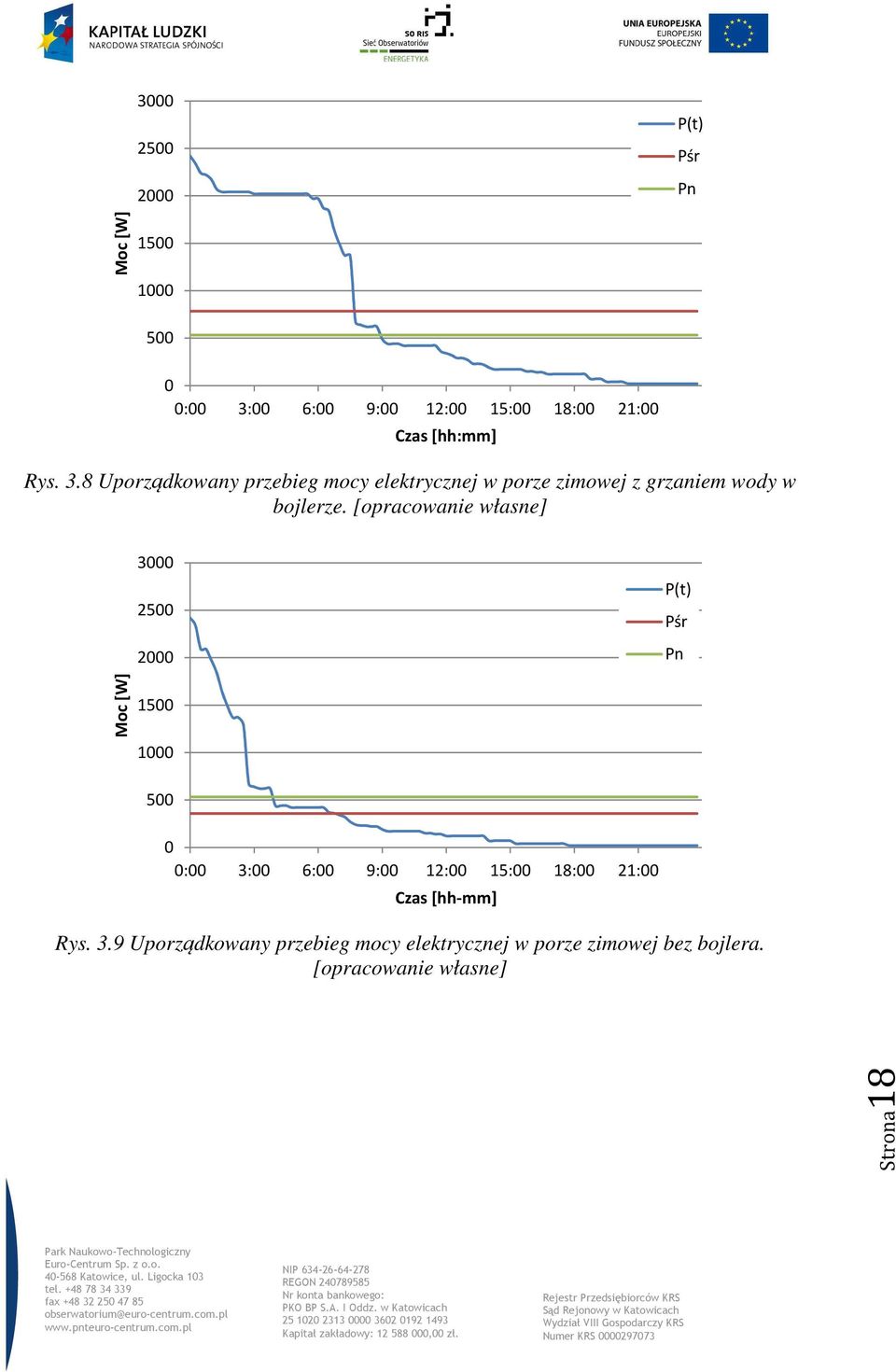

18 P(t) Pśr Pn Moc [W] : 3: 6: 9: 12: 15: 18: 21: Czas [hh:mm] Rys. 3.8 Uporządkowany przebieg mocy elektrycznej w porze zimowej z grzaniem wody w bojlerze. [opracowanie własne] P(t) Pśr Pn Moc [W] 15 1 Rys. 3.9 Uporządkowany przebieg mocy elektrycznej w porze zimowej bez bojlera. [opracowanie własne] Strona18 5 : 3: 6: 9: 12: 15: 18: 21: Czas [hh-mm]

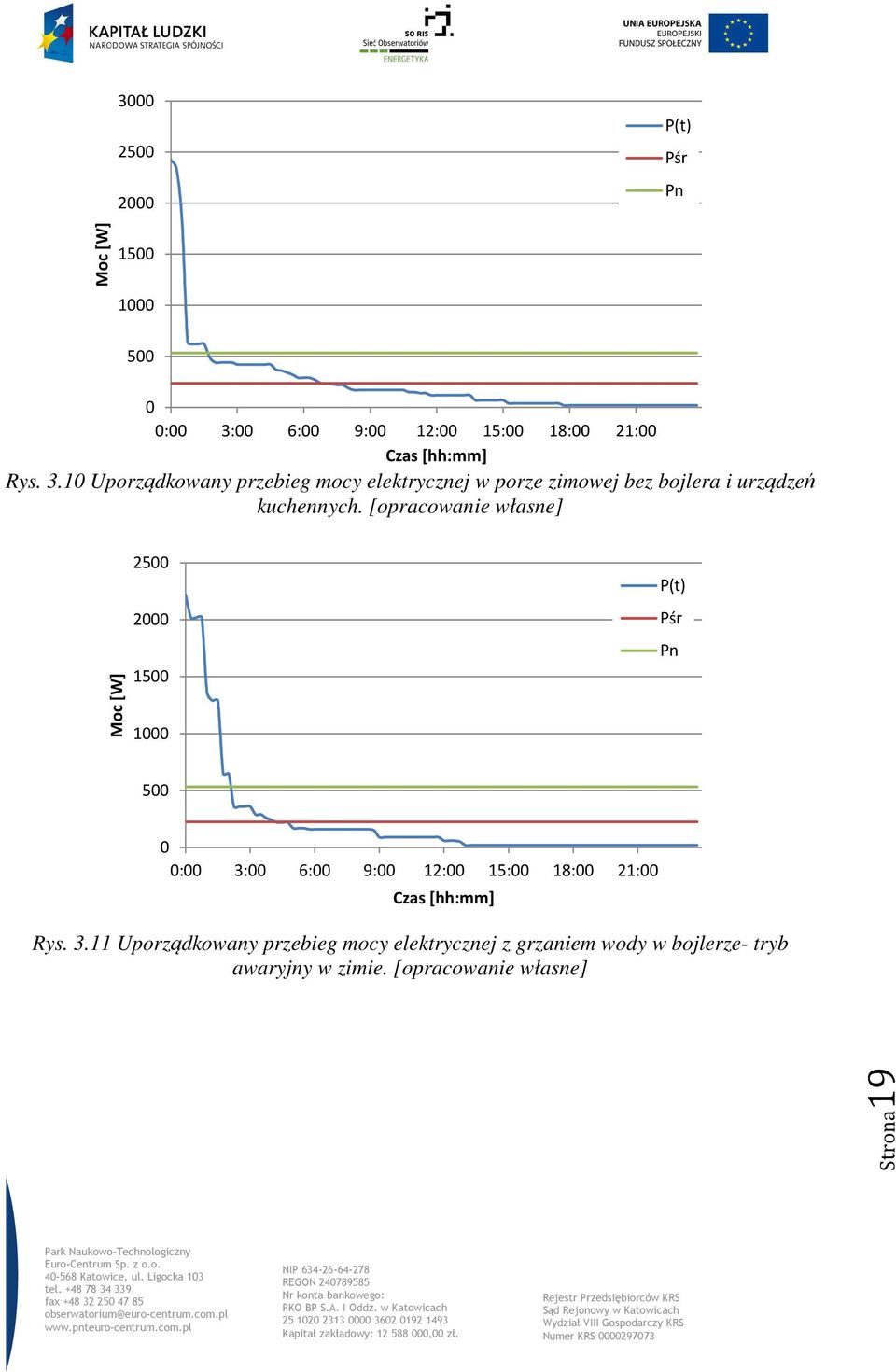

19 P(t) Pśr Pn Moc [W] : 3: 6: 9: 12: 15: 18: 21: Czas [hh:mm] Rys. 3.1 Uporządkowany przebieg mocy elektrycznej w porze zimowej bez bojlera i urządzeń kuchennych. [opracowanie własne] Moc [W] P(t) Pśr Pn Rys Uporządkowany przebieg mocy elektrycznej z grzaniem wody w bojlerze- tryb awaryjny w zimie. [opracowanie własne] Strona19 5 : 3: 6: 9: 12: 15: 18: 21: Czas [hh:mm]

20 Moc [W] P(t) Pśr Pn 4 2 : 3: 6: 9: 12: 15: 18: 21: Czas [hh:mm] Rys Uporządkowany przebieg mocy elektrycznej bez bojlera- tryb awaryjny w zimie. [opracowanie własne] W tabeli 3.2 przedstawiono zestawienie wyników zużycia energii elektrycznej dla wszystkich analizowanych wariantów. Dla każdego z wariantów policzono dzienną moc średnią i dla mocy średniej wyliczono dostępną energię w baterii akumulatorów. Prąd znamionowy baterii akumulatorów wynosi I n = 7,5 A, jest to prąd dwudziestogodzinny. Prąd ten odpowiada mocy ok. 54 W, moc tą nazwano mocą znamionową P n. Obliczona dzienna moc średnia tylko dla wariantów 1 i 4 przekracza moc znamionową zasobnika, co oznacz, że tylko dla tych wariantów rzeczywista pojemność akumulatora jest mniejsza od znamionowej. Obliczono także dzienną głębokość rozładowania zasobnika. W wariantach 1 i 4 akumulator zostanie całkowicie rozładowany w ciągu jednego dnia. Wyniki przedstawione w tabeli 3.2 odnoszą się do mocy średniej i dla tej mocy określano pojemność zasobnika. W rzeczywistości zapotrzebowanie na moc zmienia się w zależności od uruchomionych urządzeń (rysunki ). Obliczono więc rzeczywistą pojemność zasobnika akumulatorowego dla rzeczywistych zmian mocy. Wyniki przedstawiono w tabeli 3.3. Rzeczywista pojemność zasobnika jest w każdym z wariantów mniejsza od pojemności znamionowej, co przekłada się także na głębokość rozładowania akumulatorów w każdym cyklu. Trwałość akumulatorów oczywiście jest także mniejsza ze względu na głębsze wyładowanie. Z przeprowadzonej analizy można zaobserwować, że planowanie załączania urządzeń elektrycznych zasilanych z baterii akumulatorów ma zasadnicze znaczenie na głębokość rozładowania oraz trwałość zasobnika. Im rzeczywiste zmiany mocy chwilowej są bliższe mocy średniej tym uzyskamy lepsze wykorzystanie energii zasobnika, moce chwilowe o dużych wartościach pogarszają efektywne wykorzystanie energii. Natomiast ważne jest także dobranie pojemności zasobnika tak, aby uzyskać jak najlepszy stosunek trwałości do kosztów. Strona2

21 Tabela 3.2 Porównanie parametrów energetycznych wariantów zasilania z akumulatorów samochodu EV dla dziennej mocy średniej. Czas pracy baterii 24-ro godzinna Dzienna Dzienna moc Energia akumulatorów dla mocy głębokość moc Wariant maksymalna dzienna średniej [h]/ Ilość rozładowania [%]/ średnia [W] [kwh] dostępnej energii dla Trwałość baterii [W] mocy średniej [kwh] [cykle] 1 757, ,18 13/1,1 1/ , ,68 34/1,9 71/ , ,98 53/11,1 45/ , ,83 13/1, 1/ , ,58 3/1,8 79/ , ,68 47/11, 52/ , ,22 51/11,1 47/ , ,52 17/11,2 22/ > , ,37 49/11, 49/ , ,37 8/11,2 3/ 18 Tabela 3.3 Porównanie parametrów energetycznych wariantów zasilania z akumulatorów samochodu EV dla rzeczywistych zmian mocy. 24-ro godzinna Dzienna Pojemność rzeczywista głębokość moc [Ah]/ Ilość dostępnej Wariant rozładowania [%]/ średnia energii [kwh]/ Czas Trwałość baterii [W] pracy [h] [cykle] 1 757,4 122/8,7/1 1/ ,9 133/9,4/29 82/ ,4 139/1/43 5/ ,5 12/8,6/9 1/ ,4 131/9,3/26 94/ ,6 137/9,9/41 58/ ,4 131/9,4/37 55/ ,1 146/1,4/76 31/ ,6 132/9,4/37 57/ ,3 146/1,4/76 33/ 18 Strona21

22 Podsumowanie Współczesne gospodarstwo domowe charakteryzuje się znacznym szczytowym poborem mocy. Zasilanie akumulatorowe wszystkich urządzeń normalnie pracujących podczas szczytu, jak i okresach o mniejszym zapotrzebowaniu na moc, wystarczyłoby na około 1 minut w warunkach awaryjnych do kilku godzin przy pracy planowanej (bateria akumulatorów kwasowo-ołowiowych o pojemności 7,2 kwh). Chcąc użytkować sprawną i spełniającą swe zadania mikrosieć prądu stałego opartą na zasobniku VRLA z samochodu elektrycznego jako źródła prądu należy uwzględnić kilka kwestii: - podczas zasilania odbiorników domowych z akumulatora należy wyłączyć wszystkie zbędne odbiorniki i odłączyć je od sieci, dotyczy to także ładowarek oraz telewizorów i innych odbiorników pozostawionych w trybie stand-by, - wydzielenie w instalacji domowej sieci zasilanej z zasobnika akumulatorowego, - zasilanie jedynie kluczowych odbiorów pozwoli zwiększyć ich całkowity czas pracy, - należy kontrolować napięcie na akumulatorze podczas jego pracy, aby nie spadło poniżej zalecanego przez producenta minimum, pomoże to zachować początkową pojemność zasobnika. Stworzenie mikro sieci opartej na akumulatorze VRLA typu AGM ma swoje zalety, do których należy zaliczyć możliwość zasilania gospodarstwa domowego w przypadku awarii głównej sieci zasilającej. Dokonując racjonalnego i oszczędnego dysponowania energią zasobnika można zasilać domowe odbiorniki przez czas niezbędny do dokończenia rozpoczętych prac, co w większości wypadków pozwoli przetrwać okres braku zasilania z sieci lub też można w pełni funkcjonować wykorzystując odbiorniki specjalnie dobrane do zasilania z takiego źródła. W celu wydłużenia czasu zasilania w zasobnikowym trybie pracy, należy zainstalować dodatkowo inne źródło energii, takie jak ogniwo fotowoltaiczne lub małą prądnicę wiatrową. Wówczas znacznie zwiększa się efektywność wykorzystania energii akumulatora. Można także rozbudowywać zasobnik o kolejne akumulatory, np. zainstalować baterię stacjonarną. Zaletą rozwiązania z baterią stacjonarną jest również możliwość ładowania akumulatora nocą, gdy energia z sieci energetycznej jest tańsza i używania jej podczas dnia, gdy kosztuje więcej. W przypadku zasilania z akumulatorów wykorzystanie pojemności akumulatora można optymalizować stosując energooszczędne odbiorniki lub racjonalizować załączanie tych odbiorników w czasie, tak aby maksymalne zapotrzebowanie na moc w ciągu okresu pracy z akumulatorów było zbliżone do średniego zapotrzebowania na moc. Praca akumulatorów podłączonych do SEE jako zasobnik dla energetyki prosumenckiej W małych systemach off-grid (nie podłączonych z siecią publiczną) należy unikać sytuacji gdy przetwornica jest włączona 24h/7. Przetwornica włączona nawet bez aktywnych odbiorników zawsze pobiera energię. W miarę możliwości należy korzystać z odbiorników prądu stałego na napięcie systemu zasilania, takie działanie zwiększa efektywność eliminując kolejny układ dopasowujący. Strona22
