Zasilanie obiektów telekomunikacyjnych, wymagania

Transkrypt

1 Zasilanie obiektów telekomunikacyjnych, wymagania Ryszard Witczyński

2 OCZEKIWANIE INFORMATYKA Rozdzielnica zasilająca Prosty przykład zasilania komputera rezerwowanego UPS-em, czas podtrzymania ok. 5 min. 800W

3 To nie jest szczyt możliwości Rozdzielnica zasilająca 1500W 800W Wg twierdzenia informatyka, taki układ jest lepszy, ponieważ pierwszy UPS rezerwuje zasilanie komputera, drugi UPS rezerwuje zasilanie pierwszego, czas podtrzymania jest dłuższy i dwa UPSy jak nie jeden to drugi, będzie podtrzymywał komputer

4 Mogło by być lepiej 3 kw 1500W 800W Rozdzielnica zasilająca Liczba zasilaczy się zwiększa a więc gwarancja zasilanie rośnie wprawdzie rosną koszty sprzętu, ale to chyba racjonalne

5 ZASILANIE GAWRANTOWANE! 3kW 5kW 20kW 1500W 800W Przy tej konfiguracji maszyn zasilających zasilanie już jest na pewno gwarantowane?

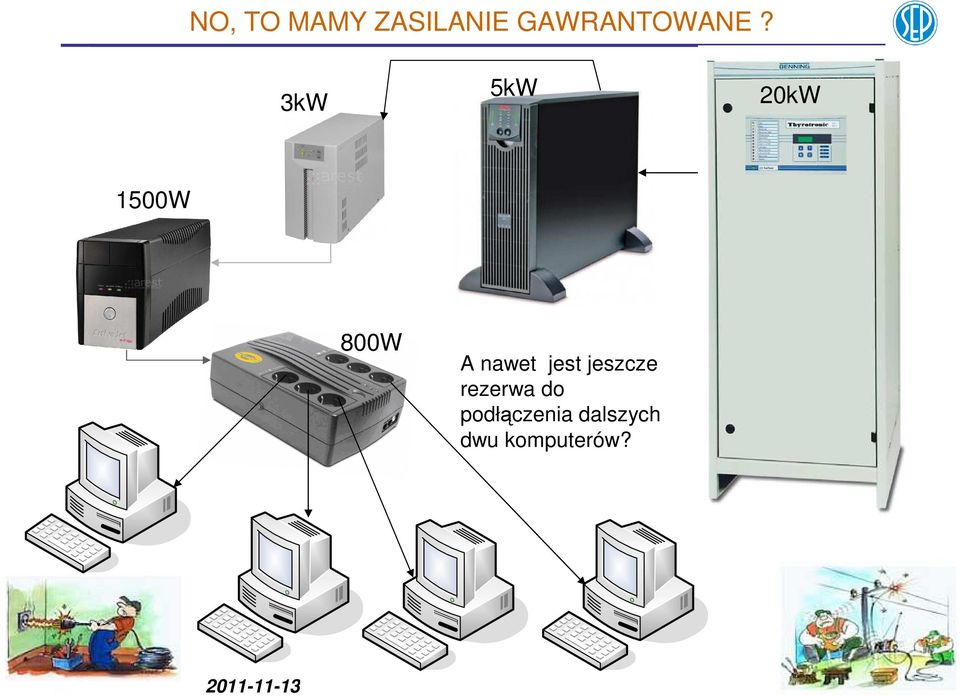

6 NO, TO MAMY ZASILANIE GAWRANTOWANE? 3kW 5kW 20kW 1500W 800W A nawet jest jeszcze rezerwa do podłączenia dalszych dwu komputerów?

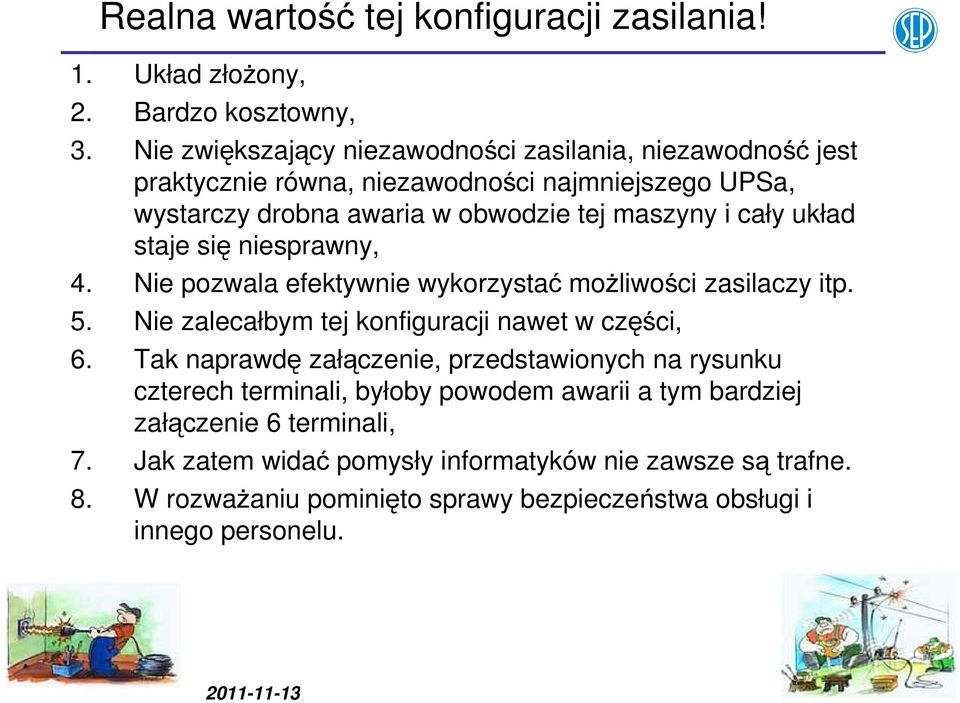

7 Realna wartość tej konfiguracji zasilania! 1. Układ złożony, 2. Bardzo kosztowny, 3. Nie zwiększający niezawodności zasilania, niezawodność jest praktycznie równa, niezawodności najmniejszego UPSa, wystarczy drobna awaria w obwodzie tej maszyny i cały układ staje się niesprawny, 4. Nie pozwala efektywnie wykorzystać możliwości zasilaczy itp. 5. Nie zalecałbym tej konfiguracji nawet w części, 6. Tak naprawdę załączenie, przedstawionych na rysunku czterech terminali, byłoby powodem awarii a tym bardziej załączenie 6 terminali, 7. Jak zatem widać pomysły informatyków nie zawsze są trafne. 8. W rozważaniu pominięto sprawy bezpieczeństwa obsługi i innego personelu

8 Wymagania ogólne dotyczące zasilania Dz.U ROZPORZĄDZENIE MINISTRA ŁĄCZNOŚCI z dnia 21 kwietnia 1995 r. w sprawie warunków technicznych zasilania energią elektryczną obiektów budowlanych łączności. (Dz. U. z dnia 17 maja 1995 r.) Dz.U USTAWA z dnia 10 kwietnia 1997 r. Prawo energetyczne (tekst jednolity) Art. 7a. 1. Przyłączane do sieci urządzenia, instalacje i sieci podmiotów ubiegających się o przyłączenie muszą spełniać wymagania techniczne i eksploatacyjne zapewniające: 1)bezpieczeństwo funkcjonowania systemu gazowego, systemu elektroenergetycznego albo sieci ciepłowniczej oraz współpracujących z tą siecią urządzeń lub instalacji służących do wytwarzania lub odbioru ciepła, zwanych dalej "systemem ciepłowniczym"; Zasady. Wiedza techniczna. Normy

9 ROZPORZĄDZENIE MINISTRA ŁĄCZNOŚCI 6. Czas rezerwy bateryjnej podany w kolumnie 6 tabeli załącznika jest czasem minimalnym i odnosi się do rozładowania baterii w połączeniu równoległym. 8. Moc zespołu spalinowo-elektrycznego powinna być wystarczająca do zasilania wszystkich urządzeń wymagających rezerwowania, przy uwzględnieniu charakteru obciążenia ze strony tych urządzeń. 9. Zapas paliwa dla zespołów spalinowo-elektrycznych stacjonarnych powinien zapewniać co najmniej 72 godziny pracy zespołu w warunkach znamionowych. 10. Pojemność baterii akumulatorów powinna być dobrana z uwzględnieniem wszystkich urządzeń obiektu wymagającego rezerwowania. 16. Skomputeryzowane obiekty budowlane łączności powinny być wyposażone w niezawodne źródła zasilania prądem przemiennym o niezmiennej częstotliwości i napięciu

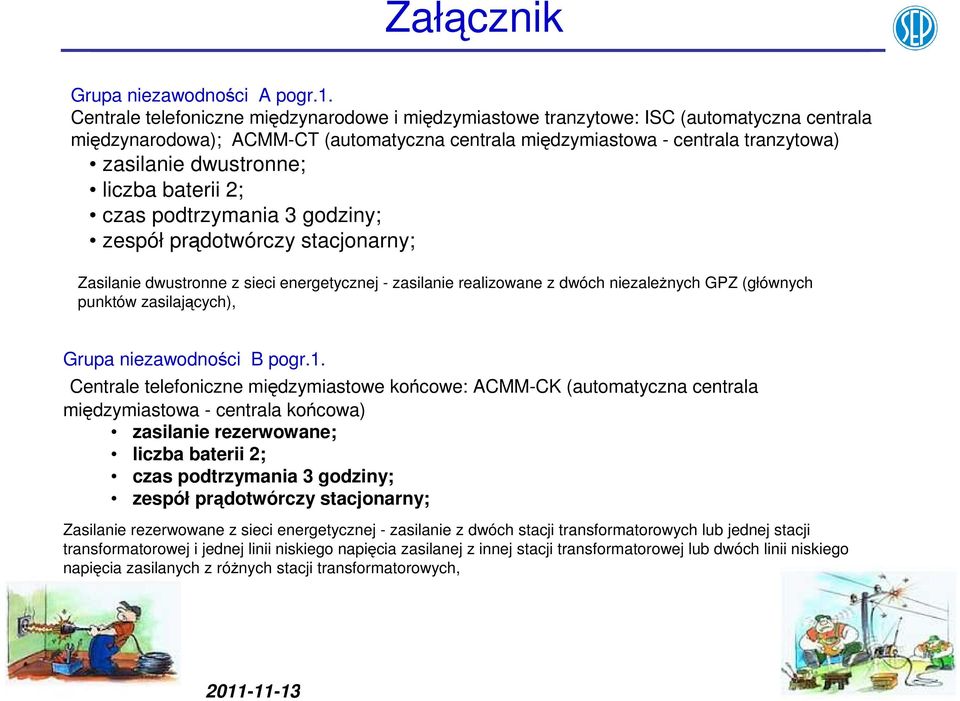

10 Załącznik Grupa niezawodności A pogr.1. Centrale telefoniczne międzynarodowe i międzymiastowe tranzytowe: ISC (automatyczna centrala międzynarodowa); ACMM-CT (automatyczna centrala międzymiastowa - centrala tranzytowa) zasilanie dwustronne; liczba baterii 2; czas podtrzymania 3 godziny; zespół prądotwórczy stacjonarny; Zasilanie dwustronne z sieci energetycznej - zasilanie realizowane z dwóch niezależnych GPZ (głównych punktów zasilających), Grupa niezawodności B pogr.1. Centrale telefoniczne międzymiastowe końcowe: ACMM-CK (automatyczna centrala międzymiastowa - centrala końcowa) zasilanie rezerwowane; liczba baterii 2; czas podtrzymania 3 godziny; zespół prądotwórczy stacjonarny; Zasilanie rezerwowane z sieci energetycznej - zasilanie z dwóch stacji transformatorowych lub jednej stacji transformatorowej i jednej linii niskiego napięcia zasilanej z innej stacji transformatorowej lub dwóch linii niskiego napięcia zasilanych z różnych stacji transformatorowych,

11 Fragment załącznika do Rozporządzenia Ministra Łączności Grupa niezawodności Wyszczególnienie obiektu Podstawowe z sieci elektroenergetycznej Zasilanie rezerwowe Baterie akumulatorów liczba (szt.) rezerwa godzinowa zespół spalinowo-elektryczny A 1 Centrale telefoniczne międzynarodowe i międzymiastowe tranzytowe: ISC (automatyczna centrala międzynarodowa); ACMM-CT (automatyczna centrala międzymiastowa - centrala tranzytowa) dwustronne 2 3 stacjonarny D 1 Centrale telefoniczne miejscowe końcowe: CM (centrala miejska), CMK (centrala miejska końcowa), CWK (centrala wiejska końcowa) jednostronne 2 2 Wyniesione stopnie abonenckie jednostronne 2 3 Stacje teletransmisyjne w sieciach strefowych 4 Urządzenia linii radiowych działające w sieciach strefowych 5 Urządzenia nadawcze radiofoniczne i telewizyjne o zasięgu lokalnym jednostronne 2 3 stacjonarny 12 przewoźny 3 stacjonarny 12 przewoźny 3 stacjonarny 12 przewoźny jednostronne 2 3 stacjonarny 12 przewoźny jednostronne - - stacjonarnoprzewoźny

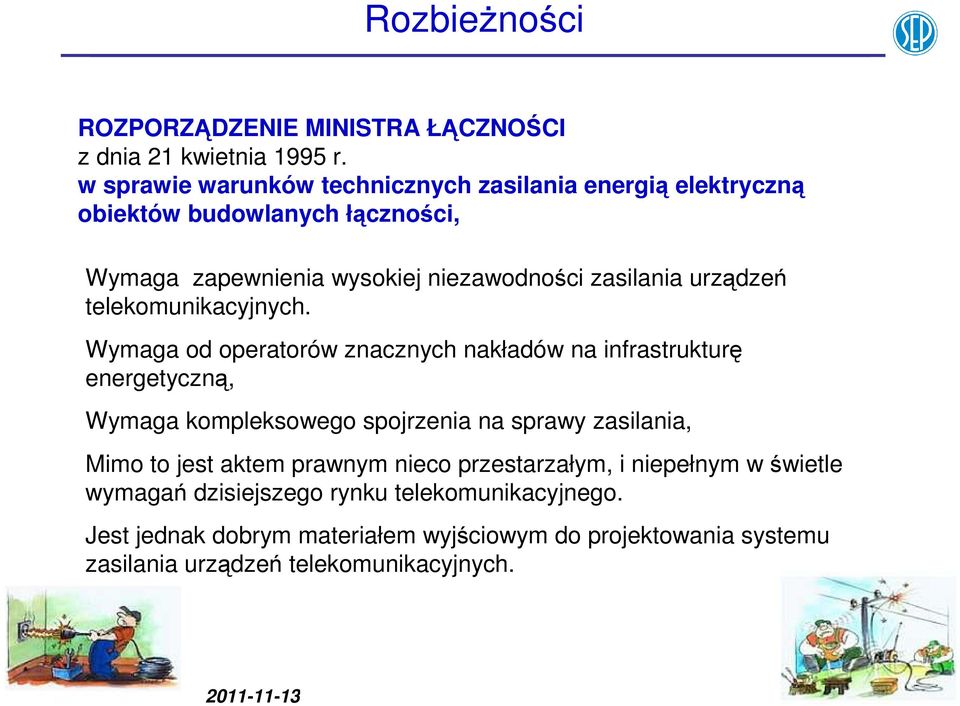

12 Rozbieżności ROZPORZĄDZENIE MINISTRA ŁĄCZNOŚCI z dnia 21 kwietnia 1995 r. w sprawie warunków technicznych zasilania energią elektryczną obiektów budowlanych łączności, Wymaga zapewnienia wysokiej niezawodności zasilania urządzeń telekomunikacyjnych. Wymaga od operatorów znacznych nakładów na infrastrukturę energetyczną, Wymaga kompleksowego spojrzenia na sprawy zasilania, Mimo to jest aktem prawnym nieco przestarzałym, i niepełnym w świetle wymagań dzisiejszego rynku telekomunikacyjnego. Jest jednak dobrym materiałem wyjściowym do projektowania systemu zasilania urządzeń telekomunikacyjnych

13 Prace nad nowelizacją rozporządzenia i wymagań dotyczących zasilania rozpoczęły się kilka lat temu. Projekty nowelizacji były opiniowane wśród operatorów, a także producentów urządzeń zasilających. Na skutek licznych uwag do projektu, rozporządzenie nie zostało poprawione i wydane
