1 Cennik Nr 07/2007 ogrodzenia posesyjne bramy przesuwne i dwuskrzydłowe, furtki, segmenty, słupki automatyka WIŚNIOWSKI CENNIK Obowiązuje od r.

2

3 Firma WIŚNIOWSKI Wielogłowy 153 Tel. (018) Fax (018) Informacje REGON: NIP: Wpis do EDzG Wójt Gminy Chełmiec 279 Nr konta bankowego: Kredyt Bank S.A. O/Nowy Sącz Nr Posiadane dokumenty Bramy posesyjne przesuwne, dwuskrzydłowe oraz furtki ogrodzeniowe WIŚNIOWSKI oznakowane są znakiem CE zgodnie z normą PN-EN Katalog Systemów Ogrodzeniowych 1/2006 stanowi za³¹cznik do Cennika Ogrodzeñ Posesyjnych Nr 07/2007. Wyceny nale y dokonywaæ w oparciu o rozwi¹zania konstrukcyjne zawarte w Katalogu. Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów. Cennik nie stanowi oferty w rozumieniu Kodeksu Cywilnego. Rysunki zamieszczone w cenniku są rysunkami poglądowymi i mogą różnić się nieznacznie od wyrobu finalnego. Producent zastrzega sobie prawo do wprowadzania bez powiadomienia zmian w ofercie związanych z postępem technicznym i technologicznym, co najmniej nie obniżających ich walorów estetycznych. Wszystkie prawa zastrzeżone. Ceny netto w polskich złotych. Poprzedni cennik 6 z dnia traci ważność. Podane ceny obowiązują do kalkulacji cenowej w sieci sprzedaży na terenie Polski. EXW / loco Firma WIŚNIOWSKI. 1. Zróżnicowane techniki produkcji oraz pigmentacji lakierów i farb dopuszczają wystąpienie różnic kolorystycznych w stosunku do oryginalnego skalownika RAL 840-HR (połysk jedwabisty) i RAL 841-GL (połysk wysoki). W związku z powyższym kolory oraz stopnie połysku nie powinny być traktowane zobowiązująco. Wzornik RAL służy jedynie do orientacji w palecie barw RAL. 2. Podstawą do naliczania wartości za opcje dodatkowe jest cena podstawowa produktu. Ceny opcji dodatkowych dotyczą wykonania ich podczas produkcji. W innych przypadkach wyceniane są indywidualnie. 3. Produkty wykonane są na podstawie Dokumentacji Technicznej sporządzonej zgodnie z wymogami Prawa Budowlanego, obowiązującymi Normami Bezpieczeństwa oraz przepisami krajowymi właściwymi dla Producenta. 4. Każde wykonanie inne niż podane w cenniku podnosi cenę wyrobu. 5. Niestandardowe zamówienia wymagają każdorazowo indywidualnej kalkulacji i oceny technicznej. Zamówienie towaru w wersji niestandardowej (innej niż opisana w cenniku) wymaga wpłacenia zadatku w wysokości do 50% wartości produktu. Termin realizacji jest ustalany indywidualnie. Zamawiając wyrób klient zobowiązany jest wpłacić zadatek - warunek ten powinien być spełniony, aby zamówienie zostało skierowane do produkcji. 6.Wszelkie uzgodnienia związane z niestandardowym wykonaniem lub zastosowaniem opcji, która nie jest opisana w cenniku muszą być ustalane w formie pisemnej. 7. Samowolne wprowadzanie jakichkolwiek zmian konstrukcyjnych lub modyfikacji jest niedopuszczalne i powoduje utratę praw gwarancyjnych oraz odpowiedzialność za szkody i zagrożenia wynikłe z użytkowania modyfikowanego wyrobu; nie dopuszcza się również stosowania części zamiennych innych producentów. Producent nie ponosi odpowiedzialności w przypadku niezgodnego z przeznaczeniem lub niewłaściwego użytkowania. 8. Producent informuje, ze zgodnie z art. 7 pkt 2 ustawy Prawo Budowlane jak i Rozporządzeniem Ministra z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, światło bramy powinno wynosić co najmniej 2400 [mm], a w przypadku furtki jej światło powinno być nie mniejsze niż 900 [mm]. Dopuszcza się zastosowanie ostro zakończonych elementów górnej krawędzi ogrodzenia na wysokości nie mniejszej niż 1800 [mm]. 9. Producent informuje, że ogrodzenia posesyjne są cynkowane ogniowo metodą zanurzeniową zgodnie z normą PN-EN ISO Powłoka cynkowa nie jest powłoką dekoracyjną, a jedynie stanowi zabezpieczenie antykorozyjne wyrobu. Występowanie ciemnoszarych i jasnoszarych obszarów, nieznaczne nierówności powierzchni zewnętrznej, tak samo jak biała rdza (z białawymi lub ciemnymi produktami korozji - przeważnie z tlenku cynku) są to zjawiska naturalne charakterystyczne dla tego typu zabezpieczenia antykorozyjnego. Nie stanowią one podstawy do reklamacji. Wszystkie aktualne informacje znajdują się na stronie oraz w SERVICE online

4

5 Spis treści Informacje ogólne Deklaracje Zgodności CE Warunki gwarancji Firmy WIŚNIOWSKI Wzory wypełnień: CLASSIC Wzory wypełnień: STYL Wzory wypełnień: LUX Strona Bramy ogrodzeniowe przesuwne Bramy przesuwne: CLASSIC, STYL, LUX - wymiary typowe Bramy przesuwne: CLASSIC - wymiary specjalne Bramy przesuwne: STYL - wymiary specjalne Bramy przesuwne: LUX - wymiary specjalne Automatyka do bram przesuwnych Opcje dodatkowe Bramy ogrodzeniowe dwuskrzydłowe Automatyka do bram dwuskrzydłowych Bramy dwuskrzydłowe: CLASSIC, STYL, LUX - wymiary typowe Bramy dwuskrzydłowe: CLASSIC - wymiary specjalne Bramy dwuskrzydłowe: STYL - wymiary specjalne Bramy dwuskrzydłowe: LUX - wymiary specjalne Opcje dodatkowe Furtki ogrodzeniowe Furtki: CLASSIC, STYL, LUX - wymiary typowe Furtki: CLASSIC - wymiary specjalne Furtki: STYL - wymiary specjalne Furtki: LUX - wymiary specjalne Opcje dodatkowe Segmenty ogrodzeniowe Segmenty: CLASSIC, STYL, LUX Opcje dodatkowe Słupy ogrodzeniowe Słupy ogrodzeniowe dla bram dwuskrzydłowych i furtek: PG Słupy ogrodzeniowe dla bram dwuskrzydłowych i furtek: PS Słupy ogrodzeniowe dla segmentów: PG Słupy ogrodzeniowe dla segmentów: PS Stopa montażowa dla segmentów Opcje dodatkowe Oferta specjalna Bramy dwuskrzydłowe: DUET 1, DUET 2 Furtki: DUET 1, DUET

6 Deklaracje Zgodności CE Deklaracja Zgodności 25/2005 Brama przesuwna ogrodzeniowa uruchamiana ręcznie Deklaracja Zgodności 26/2005 Brama przesuwna ogrodzeniowa z napędem: AWso2000; BFT Deimos BT; Urano BT; BFT Icaro Deklaracja Zgodności 49/2006 Furtka ogrodzeniowa uruchamiana ręcznie Deklaracja Zgodności 50/2006 Brama ogrodzeniowa dwuskrzydłowa uruchamiana ręcznie Deklaracja Zgodności 51/2007 Brama ogrodzeniowa dwuskrzydłowa z napędem: BFT Phobos BT; BFT Phobos BT L; BFT Virgo BT; BFT Igea BT; CAME Ferni F1024; Chamberlain Liftmaster ECO300 4 Deklaracje Zgodności CE

7 Warunki gwarancji Firmy WIŚNIOWSKI DZIĘKUJEMY ZA ZAKUP PRODUKTU FIRMY WIŚNIOWSKI. Gratulujemy udanego zakupu i przypominamy, że tylko prawidłowy montaż, właściwe użytkowanie oraz konserwacja produktu zapewniają pełną satysfakcję oraz bezpieczne i długoletnie użytkowanie. OGÓLNE WARUNKI GWARANCJI 1. Gwarancja jest ważna na terenie Polski i dotyczy produktów zakupionych i zainstalowanych na terenie Polski. 2. Odpowiedzialność z tytułu gwarancji dotyczy wyłącznie wad powstałych z przyczyn tkwiących w produkcie, wyrobów składowanych i magazynowanych w pomieszczeniach krytych, suchych i przewiewnych, zamontowanych w normalnych warunkach środowiskowych. 3. Zgłoszenie reklamacyjne przyjmuje punkt, w którym produkt został zakupiony lub w przypadkach szczególnych (np. likwidacja punktu sprzedaży) Producent. 4. Podstawą do wnoszenia roszczeń z tytułu gwarancji jest dowód zakupu. OKRES GWARANCJI 1. Gwarancji na prawidłowe funkcjonowanie produktu, Firma WIŚNIOWSKI udziela na okres 2 lat od daty zakupu, jednak nie dłużej niż 2 lata i 6 miesięcy od daty produkcji podanej na tabliczce znamionowej produktu, pod warunkiem użytkowania produktu zgodnie z Instrukcją Obsługi i Montażu oraz przeznaczeniem. 2. Firma WIŚNIOWSKI gwarantuje odporność antykorozyjną wyrobów przez okres: - 2 lata na elementy ogrodzeń posesyjnych (bramy, furtki, segmenty, słupy) ocynkowane ogniowo, - 10 lat na elementy ogrodzeń posesyjnych (bramy, furtki, segmenty, słupy ocynkowane ogniowo i malowane proszkowo. - 2 lata na elementy ogrodzeń przemysłowych (bramy, furtki, segmenty, panele kratowe, słupy) ocynkowane ogniowo, - 5 lat na bramy przemysłowe przesuwne PI 130 oraz PI 200 ocynkowane i powleczone poliestrowo, - 10 lat na elementy ogrodzeń przemysłowych (bramy przesuwne PI 95, bramy dwuskrzydłowe, furtki, segmenty, panele kratowe, słupy) ocynkowane i powleczone poliestrowo. WARUNKI 2-LETNIEJ GWARANCJI FIRMY WIŚNIOWSKI Firma WIŚNIOWSKI udziela gwarancji na okres 2 lat na elementy ogrodzeń (bramy, furtki, segmenty, panele kratowe, słupy) ocynkowane ogniowo zgodnie z normą PN-EN ISO Gwarancja ulega skróceniu, gdy wyrób został zainstalowany w środowisku silnie agresywnym: dla elementów zamontowanych na zewnątrz w terenach przemysłowych w głębi lądu albo miejskich na wybrzeżu (C4* zagrożenie korozją wysokie) 15 miesięcy, dla elementów zamontowanych na zewnątrz w terenach przemysłowych o dużej wilgotności lub o dużej zawartości chlorków (wybrzeże) (C5* zagrożenie korozją bardzo wysokie) 12 miesięcy, dla elementów zamontowanych na zewnątrz w pobliżu morza w rejonach umiarkowanych (C6* zagrożenie korozyjne bardzo wysokie) 6 miesięcy. WARUNKI 5-LETNIEJ I 10-LETNIEJ GWARANCJI FIRMY WIŚNIOWSKI Firma WIŚNIOWSKI gwarantuje odporność antykorozyjną wyrobów przez okres 5 i 10 lat licząc od daty sprzedaży. Gwarancja obejmuje odporność antykorozyjną wyrobów. Zmiany koloru powłok, elementy napędowe i akcesoria zamkowozawiasowe bram i furtek, a także elementy wykonane z tworzyw sztucznych nie są objęte niniejszą gwarancją. Gwarancja udzielona jest pod warunkiem, że montaż odbywał się zgodnie z Instrukcją Obsługi i Montażu oraz zasadami sztuki budowlanej. Gwarancja udzielona jest na wszystkie błędy produkcyjne oraz na zabezpieczenie antykorozyjne pod warunkiem, że wyroby nie są wystawione O O na działanie temperatury poniżej -20 C i powyżej +50 C oraz montowane O będą w temperaturze nie niższej niż 0 C. Gwarancja nie obejmuje przypadków uszkodzeń mechanicznych powstałych w czasie magazynowania, instalowania oraz w skutek użytkowania wyrobów niezgodnie z przeznaczeniem. Gwarancja udzielona jest pod warunkiem, że eksploatacja wyrobów będzie odbywała się w normalnych warunkach środowiskowych bez kontaktu z substancjami agresywnymi. Wyroby eksploatowane w środowisku o bardzo wysokiej korozyjności (kategoria C5 wg PN-EN 12500) są wyłączone z gwarancji. Wyroby eksploatowane bliżej niż 500 m od linii brzegowej morza są wyłączone z gwarancji. Niezabezpieczone fabrycznie krawędzie cięcia lub wykonane w trakcie montażu (końcówki drutów, krawędzie otworów itp.) w odległości do 10 [mm] od linii cięcia są wyłączone z gwarancji. 3. Dodatkowo na przyczepność powłoki malowanej proszkowo na podłożu aluminiowym Producent udziela gwarancji do 10 lat. Gwarancja na przyczepność powłoki malarskiej ulega skróceniu, gdy wyrób został zainstalowany w środowisku silnie agresywnym: - dla elementów zamontowanych wewnątrz lub na zewnątrz w odkrytych terenach wiejskich w głębi lądu (C2* zagrożenie korozyjne niskie) 9 lat, - dla elementów zamontowanych na zewnątrz w terenach miejskich w głębi lądu albo łagodnym wybrzeżu (C3* zagrożenie korozyjne średnie) 8 lat, - dla elementów zamontowanych wewnątrz (baseny pływackie, urządzenia chemiczne) lub na zewnątrz w terenach przemysłowych w głębi lądu albo miejskich na wybrzeżu (C4* zagrożenie korozją wysokie) 5 lat, - dla elementów zamontowanych na zewnątrz w terenach przemysłowych o dużej wilgotności lub o dużej zawartości chlorków (wybrzeże) (C5* zagrożenie korozją bardzo wysokie) 3 lata, - dla elementów zamontowanych na zewnątrz w pobliżu morza w rejonach umiarkowanych (C6* zagrożenie korozyjne bardzo wysokie) 12 miesięcy. Wydłużona gwarancja nie obejmuje wyrobów malowanych farbami proszkowymi metalicznymi, perłowymi oraz z efektem specjalnym. ŚWIADCZENIA GWARANCYJNE 1. W okresie gwarancyjnym usuwane są wszelkie wady produktu spowodowane stwierdzonymi wadami materiałowymi lub błędami w produkcji. 2. Producent zobowiązuje się do naprawy produktu wadliwego lub wymiany produktu na nowy lub do obniżenia ceny zakupu produktu. 3. Wymienione części przechodzą na własność Producenta lub firmy świadczącej usługi serwisowe, uprawnionej przez Producenta. Świadczenia gwarancyjne nie będą realizowane w przypadku: 1. Użytkowania niezgodnego z przeznaczeniem wyrobu. 2. Montażu dokonanego przez osobę niekompetentną** i niezgodnie z Instrukcją Obsługi i Montażu lub też zaniechania konserwacji produktu opisanego w Instrukcji Obsługi i Montażu. 3. Nieodpowiedniej i niezgodnej z Instrukcją Obsługi i Montażu obsługi produktu lub użytkowania niesprawnego produktu. 4. Działania czynników zewnętrznych takich jak: ogień, woda, sole, ługi, kwasy, organiczne rozpuszczalniki zawierające estry, alkohole, aromaty, eter glikolowy lub chlorowane materiały węglowodorowe oraz inne agresywnie działające substancje chemiczne (np.: cement, wapno, środki ścierające i czyszczące powodujące ubytki materiałowe lub rysy) lub anormalnych warunków pogodowych oraz klęsk żywiołowych, zdarzeń losowych. 5. Zakłóceń w pracy urządzenia sterującego spowodowanych silnym polem magnetycznym pochodzącym od zlokalizowanych w pobliżu urządzeń energetycznych lub radiowych. 6. Przeróbek lub zmian konstrukcyjnych dokonanych przez użytkownika lub osoby trzecie nieupoważnione do takich zmian przez Producenta. 7. Napraw przeprowadzonych przez osoby niekompetentne** lub nieupoważnione przez Producenta. 8. Zastosowania części zamiennych innych producentów niż części oryginalne Producenta, bez pisemnej zgody Producenta. 9. Czynności przewidzianych w Instrukcji Obsługi i Montażu do wykonania których, zobowiązany jest użytkownik produktu we własnym zakresie i na własny koszt. UWAGI KOŃCOWE 1. Załącznikiem do produktu jest Instrukcja Obsługi i Montażu. 2. W przypadku zgłoszenia nieuzasadnionej reklamacji wszelkie koszty z tym związane ponosi zgłaszający reklamację. 3. Gwarancja na sprzedany wyrób nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności wyrobu z umową * stopień korozyjności środowiska wg PN-EN ISO 14713, ** osoba kompetentna osoba odpowiednio wyszkolona, o kwalifikacjach wynikających z wiedzy i praktycznego doświadczenia i zaopatrzona w niezbędne instrukcje, tak aby umożliwić prawidłowe i bezpieczne przeprowadzenie wymaganych prac instalacyjnych. Warunki gwarancji Firmy WIŚNIOWSKI 5

8 Wzory wypełnień Informacje ogólne o wypełnieniach Elementy ogrodzeń posesyjnych produkowane przez firmę WIŚNIOWSKI są dostępne z wypełnieniem oferowanym w trzech systemach CLASSIC, STYL, LUX. Standardowe zakończenie górnej krawędzi, jak na rysunkach w poszczególnych wzorach wypełnień. Możliwość wykonania elementu z innym zakończeniem górnej krawędzi - patrz "Katalog Systemów Ogrodzeniowych". CLASSIC Wypełnienia w systemie CLASSIC wykonane są ze stalowych kształtowników zamkniętych zakończonych zatyczkami w górnej linii wypełnienia oraz kształtowników półzamkniętych i profilowanych. Rys. 1. AW.10.01* ( 40x27). Rys. 2. AW.10.02* ( 18x30). Rys. 3. AW.10.03* ( 30x30). Rys. 4. AW.10.05* ( 20x20). Rys. 5. AW.10.06* ( 20x20 przelotowo). Rys. 6. AW.10.16* ( 70x20). Rys. 7. AW.10.17* ( 70x20). Rys. 8. AW.10.30* ( 40). Rys. 9. AW ( 40). *) - zakończenia górnej krawędzi segmentów: proste lub w łuku (różnica wysokości 175 [mm] - patrz "Katalog Systemów Ogrodzeniowych") Wypełnienia w bramach przesuwnych, dwuskrzydłowych i furtkach we wzorach AW i AW wykonuje się tylko do wysokości 1750 [mm]. Wypełnienie AW CLASSIC AW CLASSIC AW EKO Brama Przesuwna Brama Dwuskrzydłowa Segment 6

9 Wzory wypełnień STYL Wypełnienia w systemie STYL wykonane ze stalowych prętów o przekroju 12 x 12 [mm]. TOP 1 TOP 1 TOP 1 Rys. 10. AW * Rys. 11. AW Rys. 12. AW * TOP 1 TOP 1 TOP 1 TOP 1 TOP 1 Rys. 13. AW * Rys. 14. AW * Rys. 15. AW * TOP 1 TOP 1 TOP 1 Rys. 16. AW * Rys. 17. AW * Rys. 18. AW * *) - zakończenia górnej krawędzi segmentów: proste lub w łuku (różnica wysokości 175 [mm] - patrz "Katalog Systemów Ogrodzeniowych") Groty typu TOP Rys. 19. Grot TOP 1. Rys. 20. Grot TOP 3. Rys. 21. Grot TOP 4. 7

10 Wzory wypełnień LUX Wypełnienia w systemie LUX wykonane ze stalowych prętów o przekroju 14 x 14 [mm]. E E A A W Rys. 22. AW Rys. 23. AW Rys. 24. AW W A A W Rys. 25. AW Rys. 26. AW Rys. 27. AW A Rys. 28. AW Rys. 29. AW Rys. 30. AW O O O Rys. 31. AW Rys. 32. AW Rys. 33. AW TOP 3 TOP 5 K Rys. 34. AW Rys. 35. AW Rys. 36. AW K Rys. 37. AW

11 Wzory wypełnień Groty typu SP Rys. 38. Grot - A. Rys. 39. Grot - E. Rys. 40. Grot - K. Rys. 41. Grot - O. Rys. 42. Grot - W. Groty typu TOP Rys. 43. Grot - TOP 3. Rys. 44. Grot - TOP 4. Rys. 45. Grot - TOP 5. 9

12 Bramy ogrodzeniowe posesyjne przesuwne Automatyka Brama może być wyposażona w napęd umożliwiający otwieranie jej za pomocą nadajnika radiowego lub wyłącznika przewodowego. Napęd bramy jest zamontowany w słupie o przekroju 120 x 120 [mm] i zabezpieczony pokrywą. Dźwignia otwierania pokrywy rozblokowuje jednocześnie napęd i po zdjęciu pokrywy umożliwia dostęp do napędu w razie zaniku energii elektrycznej. Wyposa enie napêdów - patrz "Automatyka", str. 22 A B Rys. 1. Brama przesuwna ręczna wraz ze słupami ogrodzenia. C Rys. 2. Brama przesuwna z napędem wraz ze słupami ogrodzenia. Rys. 3. Napęd w słupie bramy (AWso-2000). Rys. 4. Napęd zewnętrzny. Słup do którego mocowany jest chwytak oraz słup do którego łącznikiem mocowany jest słup bramy nie należą do kompletu z bramą. Należy zamówić je osobno (za dopłatą - patrz str. 49). Śruby do montażu chwytaka nie należą do kompletu z bramą. A B C Informacje ogólne Wykonanie standardowe: brama samonośna z kompletem elementów jezdnych, chwytakiem, zestawem montażowym (śruby, kotwy), zabezpieczenie antykorozyjne: ocynk ogniowy, elementy składowe bramy: wypełnienie skrzydła: kształtowniki stalowe, profilowane lub pręty (w zależności od wzoru wypełnienia - patrz str. 6-9), zakończenie górnej krawędzi proste lub w łuku (w zależności od wzoru wypełnienia - patrz str standard, inne patrz "Katalog Systemów Ogrodzeniowych"), szynanośna95x85[mm],75x65[mm]i55x50[mm](wzależności od wymiarów bramy - system CLASSIC i STYL), szyna nośna 95 x 85 [mm] - system LUX, brama ręcznie otwierana - zamek hakowy, brama z napędem - w słupie bramy lub zewnętrznym - patrz str. 22, ze wzglêdów bezpieczeñstwa brak mo liwoœci wykonania bramy przesuwnej we wzorach AW.10.03, AW.10.30, AW Znaczenie nazewnictwa Bramy rêcznie otwierane P-55R - brama przesuwna na szynie 55x 50 [mm], ręcznie otwierana, P-75R - brama przesuwna na szynie 75x 65 [mm], ręcznie otwierana, P-95R - brama przesuwna na szynie 95x 85 [mm], ręcznie otwierana, Bramy z napêdem P-55A- brama przesuwna na szynie 55x 50 [mm], z napędem, P-75A- brama przesuwna na szynie 75x 65 [mm], z napędem, P-95A- brama przesuwna na szynie 95x 85 [mm], z napędem. Zamki, chwytak i słup bramy Brama ręcznie otwierana wyposażona jest w zamek hakowy z wkładką bębenkową (3 klucze) oraz pochwyt, w bramie z napędem funkcję blokującą pełni napęd. Skrzydło bramy przy zamykaniu dochodzi do chwytaka. Zabezpieczenia Wyłącznik przeciążeniowy stosowany w bramach wyposażonych w napęd z taką funkcją - gdy skrzydło podczas ruchu napotka na przeszkodę zatrzymuje się i cofa o około 100 [mm]. Gumowa listwa (odbojnik) - na czole skrzydła każdej bramy z napędem oraz dla bramy przystosowanej pod napęd. Fotokomórki - patrz Opcje dodatkowe str. 11. Do słupa bramy nie wolno doprowadzać napięcia 230 V. Oznacza to, że montaż transformatora w słupie jest niedozwolony ze względów bezpieczeństwa i powoduje natychmiastową utratę gwarancji - dotyczy napędów zasilanych napięciem 24 V. Rys. 5. Szczegół A - lampa sygnalizacyjna i antena. Szyna nośna Szyna nośna z kształtownika półzamkniętego o przekroju 55 x 50 [mm] (AW EKO),75x65[mm]i95x85[mm](wymiary typowe i specjalne). W bramach P-75, P-95 szyna przykręcana do skrzydła bramy. Rys. 8. Zespół jezdny w szynie 55 x 50 [mm]. Wysokość skrzydła bramy (H) w [m] 1,95 Wysokość (H) w [m] 1,0 1,95 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1,2 1,1 SZYNA 75 CLASSIC STYL Rys. 6. Szczegół B - lampa sygnalizacyjna i antena. Rys. 9. Zespół jezdny w szynie 75 x 65 [mm]. SZYNA 95 LUX Rys. 7. Szczegół C - dźwignia do rozblokowania napędu. Rys. 10. Zespół jezdny w szynie 95 x 85 [mm]. 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,4 4,6 4,8 5,0 5,2 5,4 5,6 5,8 6,0 Szerokość miedzy słupami (S o) w [m] SZYNA 95 CLASSIC STYL 1,0 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,4 4,6 4,8 5,0 5,2 5,4 5,6 5,8 6,0 3,5 Szerokość między słupami (S o) w [m] Tab. 1. Zakres stosowania szyn nośnych w bramach przesuwnych o wymiarach specjalnych. 10

13 Bramy ogrodzeniowe posesyjne przesuwne Montaż bramy Brama jest konstrukcją samonośną, zespół nośny posadowiony jest na fundamencie przy użyciu śrub fundamentowych. Do zestawu montażowego należą śruby fundamentowe (szpilki) - do zabetonowania. Opis - patrz "Opcje dodatkowe", str. 12. Typ monta u: B-2 - brama na dwóch śrubach fundamentowych (standard), B-3 - brama na trzech śrubach fundamentowych (opcja). A A A Opcje dodatkowe - za dopłatą Brama spoza szeregu wymiarów specjalnych Brama jest dostępna w wymiarach pośrednich pomiędzy przedziałami co 100 [mm] szerokości i co 50 [mm] wysokości. Dodatkowy nadajnik zdalnego sterowania Do bramy z napędem. Dostępny w wersji dwukanałowej lub czterokanałowej. B Rys. 11a. Montaż B-2 (standard). Rys. 11b. Montaż B-2 (standard). C C B C D Komplet fotokomórek Fotokomórki (nadajnik i odbiornik) są zabezpieczeniem przed ruchem skrzydła bramy, gdy w jej świetle znajduje się przeszkoda. Fotokomórki mogą być montowane na słupach ogrodzenia lub osobnych kolumnach. Kolumna do fotokomórki Kolumna przeznaczona do montażu fotokomórki. Wyposażona jest w stopkę, którą należy przymocować do utwardzonego podłoża. Dla fotokomórek NICE (BF) kolumna w kolorze czarnym. Malowanie proszkowe w kolorach RAL Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy), RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały); MAT STRUKTURA - RAL 9005 (czarny). Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy). Inny kolor RAL - tylko po³ysk - dostępne po uzgodnieniu z Działem Handlowym. Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo. Istotne informacje dotyczące kolorów - patrz strona 1 pkt 1. W przypadku zamówienia bram o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami. D D Inne zakończenie górnej krawędzi Rys. 12a. Montaż B-3/5015 (opcja). Rys. 12b. Montaż B-3/6019 (opcja). Zakończenie górnej krawędzi określają wzory na stronie 6-9, możliwość wykonania innego zakończenia jest określona w Katalogu Systemów Ogrodzeniowych. Dostawa Brama dostarczana w jednej części. P Wp Wk Lx Wymiary montażowe Warunki zabudowy H T = S o + K [mm] N ~ H [mm] Rys. 14. Oznaczenie zakończenia górnej krawędzi bramy. P - proste zakończenie górnej krawędzi, Wp - zakończenie górnej krawędzi łukiem wypukłym, Wk - zakończenie górnej krawędzi łukiem wklęsłym, Konstrukcja zamknięta Wypełnienie bramy jest umieszczone w ramie z kształtownika zamkniętego o przekroju 40 x 40 [mm]. P Wk Wp P Wk Wp 80 [mm] S o Rys. 13. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy przesuwnej - brama prawa, widok od strony posesji. K Wysokość słupa bramy od wykończonego poziomu wjazdu wynosi około H+175 [mm] dla bram o wymiarach typowych i specjalnych z szeregu. S o - szerokość między słupami (wymiar zamówieniowy), H - wysokość skrzydła bramy (wymiar zamówieniowy), Lx - wysokość słupa ogrodzenia nad gruntem, K - rozstaw śrub fundamentowych (patrz: tabela z cenami), N - szerokość wypełnienia dla bramy ręcznej i przygotowanej pod napęd zewnętrzny (N = S o [mm]); dla bramy z napędem w słupie (N = S o [mm]), T - całkowita długość skrzydła bramy ( T = S o + K [mm]), Rys. 15. Konstrukcja zamknięta typu RC. Rys. 16. Konstrukcja zamknięta typu RO. Zamiana grotów Dotyczy wypełnień zakończonych grotami w systemie STYL i LUX - patrz str Sposób zamiany dotyczy tylko grotów występujących w danym systemie. Dopłaty - patrz "Opcje dodatkowe", str

14 Bramy ogrodzeniowe posesyjne przesuwne Ścięcie na ostro ulica posesja Rys. 17. Ścięcie na ostro. Dotyczy tylko wzoru AW Zakończenie górnej krawędzi bramy na ostro poprzez ścięcie kształtowników (kąt 45 o ) na wysokości nie mniejszej niż 1800 [mm] od wykończonego poziomu wjazdu. Konstrukcja do indywidualnego wypełnienia (AW.10.00) Konstrukcja przeznaczona jest do indywidualnego wypełnienia przez klienta. Do konstrukcji klient może przymocować wypełnienie o grubości nie większej niż 20 [mm] i wadze nie przekraczającej 20 [kg/m] szerokości. Wypełnienie należy mocować za pomocą połączeń rozłącznych (śrubowych) lub nitowanych. Przystępując do montażu wypełnienia należy nawiercić otwory na wkręty, a następnie zabezpieczyć miejsce wiercenia przed korozją. Do konstrukcji nie można mocować elementów wypełnienia metodą spawania. Konstrukcja może być malowana na kolor RAL - dopłata jak za malowanie. W zamówieniu należy podać wysokość konstrukcji bramy (H) oraz planowaną wysokość bramy z wypełnieniem (Hw). Wypełnienie nie może być mocowane do szyny nośnej. Cena konstrukcji - patrz "Opcje dodatkowe", str. 24. Hw 250 [mm] (zalecane) H Hs Hw H 80 W przypadku nie podania wymiaru Hw pozostałe elementy bramy są wykonane jak dla Hw = H [mm]. Ilość poprzeczek w zależności od szer. bramy (od 2 do 4 poprzeczek) Minimalna ilość = 2 80 So słup ogrodzenia wypełnienie H > 1500 [mm] S o - szerokość między słupami (wymiar zamówieniowy), H - wysokość konstrukcji (wymiar zamówieniowy), H w - wysokość skrzydła bramy z planowanym wypełnieniem (należy zaznaczyć na Druku Zamówienia), H s - wysokość słupa bramy (H s = H w [mm]); H s zaokrąglone w górę do wartości lub... 80, Przykład 1 dla H w = 1680 [mm] H s = H w +130 [mm] = 1680 [mm]+130 [mm] = 1810 [mm] po zaokrągleniu 1830 [mm] Przykład 2 dla H w = 1730 [mm] H s = H w +130 [mm] = 1730 [mm]+130 [mm] = 1860 [mm] po zaokrągleniu 1880 [mm] Rys. 18. Schemat konstrukcji bramy do indywidualnego wypełnienia - widok od strony ulicy. Hs wypełnienie szyna nośna Brama z wypełnieniem panelem kratowym (AW.VA.55) Panel zgrzewany z prętów stalowych (pojedynczych poziomych i pionowych) - panel VEGA U86. Średnica drutu poziomego: 8 [mm]. Średnica drutu pionowego: 6 [mm]. Wymiar oczek prostych: 50 x 200 [mm]. Wzór wypełnienia AW.VA.55 obowiązuje dla bram przesuwnych, dalsza część linii ogrodzenia może być wykonana z paneli kratowych Vega (Informacje: obowiązujący Cennik Ogrodzeń Przemysłowych). Rys. 21. Brama przesuwna wypełniona panelem VEGA U86 - widok od strony ulicy. Przygotowanie bramy pod napęd zewnętrzny Rys. 22. Półka pod napęd. słup ogrodzenia Brama przygotowana do montażu napędu zewnętrznego (przykręcony ceownik do montażu listwy zębatej oraz półka pod napęd dostępny w ofercie Producenta bramy - patrz, str. 22) Brama nie posiada zamka. W przypadku zamówienia zamka (brama rêczna przystosowana pod napêd zewnêtrzny) nale y to zaznaczyæ na Druku Zamówienia. Montaż na trzech śrubach fundamentowych (typ B-3) Standardowo bramy są mocowane na dwóch śrubach fundamentowych. Istnieje możliwość mocowania bramy na trzech śrubach fundamentowych co jest zalecane szczególnie przy bramach z zakończeniem górnej krawędzi w łuku wypukłym. Brama B-3/5015 w wersji z napędem w słupie bramy do max. szerokości 5000 [mm]lub max. wysokości 1500 [mm] (patrz str.11 rys.12a). Brama B-3/6019 w wersji z napędem w słupie bramy wzmocnionym dodatkowym słupem stosowanym w bramach o szerokości powyżej 5000 [mm] lub wysokości powyżej 1500 [mm] (patrz str.11, rys.12b). Dźwignia otwarcia pokrywy słupa bramy od strony światła wjazdu. Brama w wersji w wersji ręcznej oraz z napędem zewnętrznym - w całym zakresie wymiarowym bez dodatkowego słupa wzmacniającego. Możliwość zastosowania opcji dodatkowych P-55, P-75, P-95 typowe specjalne Wypełnienie pełne (AW 10.TT) Brama jest wypełniona jednostronnie od strony ulicy blachą trapezową T-10 (wysokość trapezu 10 [mm]). Blacha jest dostępna w kolorach (od zewnątrz): RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 8014 (brązowy), RAL 8017 (ciemnobrązowy), RAL 9016 (biały), BTX 2701 (bordowy), BTX 2702 (ceglasty), BTX 4702 (oliwkowy), BTX 6702 (brązowy), od wewnątrz: kolor farby podkładowej (szary lub kremowy). Istnieje możliwość malowania konstrukcji, do której jest zamontowane wypełnienie (blacha T-10) - dopłata jak za malowanie. Brama w wersji z napędem: wyposażona w napęd AWso2000/M4 montowany w słupie bramy lub napęd zewnętrzny. Maksymalna powierzchnia wypełnienia blachą wynosi 12 m 2 Automatyka Brama spoza szeregu wymiarów specjalnych Malowanie proszkowe w kolorach standardowych Malowanie proszkowe w kolorach niestandardowych Malowanie proszkowe na inny kolor RAL Malowanie proszkowe w kolorach specjalnych Inne zakończenie górnej krawędzi Konstrukcja zamknięta RC lub RO Zamiana grotów Montaż na trzech śrubach fundamentowych (typ B-3) patrz str. 22 Rys. 19. Blacha T-10. słup ogrodzenia Konstrukcja do indywidualnego wypełnienia (AW.10.00) Wypełnienie pełne (AW.10.TT) Wypełnienie panelem kratowym VEGA U86 (AW.VA.55) Ścięcie na ostro Przygotowanie bramy pod napęd zewnętrzny Rys. 20. Brama wypełniona blachą trapezową - widok od strony ulicy. - Opcja niedostępna - Opcja dostępna 12

15 Bramy ogrodzeniowe posesyjne przesuwne System CLASSIC STYL LUX Wymiary typowe Ceny podane w tabeli dotyczą bram w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, specjalne - patrz str. 11 Wypełnienie Brama przesuwna P-55 Rozstaw śrub fundamentowych M16 w [mm] 1100 System CLASSIC Wzór AW.10.06/P/EKO RAL standardowy RAL niestandardowy Kolory specjalne Szerokość między słupami x wysokość skrzydła ( So x H) w [mm] 3500 x x Brama przesuwna P-75 Brama przesuwna P-95 Wypełnienie 1100 Rozstaw śrub fundamentowych M20 w [mm] System CLASSIC STYL LUX Wzór AW.10.01/P AW.10.02/P AW.10.05/P AW.10.06/P AW.10.16/P AW.10.17/P AW.10.07/P AW.10.08/P AW.10.09/P AW.10.22/P AW.10.23/P AW.10.24/P AW.10.14/P AW.10.15/P AW.10.12/P AW.10.31/Wp AW.10.33/P AW.10.34/P AW.10.39/Wp AW.10.45/Wp AW.10.46/Wp AW.10.48/Wp AW.10.52/P AW.10.53/P AW.10.56/Wp AW.10.57/Wp AW.10.58/Wp AW.10.59/Wp AW.10.60/P AW.10.61/P AW.10.62/Wp 3500 x x Szerokość między słupami x wysokość skrzydła ( So x H) w [mm] 4500 x x x x x x x Brama przesuwna P AUTOMATYKA patrz str. 22 OPCJE DODATKOWE patrz str. 24 P - proste zakończenie górnej krawędzi, Wp - zakończenie górnej krawędzi łukiem wypukłym. Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 13

16 Bramy ogrodzeniowe posesyjne przesuwne System CLASSIC Wymiary specjalne (1) Ceny podane w tabeli dotyczą bram w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 11 Wysokość skrzydła bramy (H) w [mm] Wzór AW / AW AW / AW AW AW AW / AW AW AW AW AW AW / AW AW AW AW AW AW / AW AW AW AW AW AW AW AW AW AW AW AW AW Rozstaw śrub fundamentowych M20 w [mm] Szerokość między słupami (S ) w [mm] o (1) - Rodzaj stosowanej szyny nośnej (P-75, P-95) - patrz: str. 10, tabela 1 Wypełnienia AW i AW nie wykonuje się powyżej 1750 [mm]. AUTOMATYKA patrz str. 22 OPCJE DODATKOWE patrz str Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

17 Bramy ogrodzeniowe posesyjne przesuwne System CLASSIC Wymiary specjalne (1) Rozstaw śrub fundamentowych M20 w [mm] Szerokość między słupami (S ) w [mm] o Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 15

18 Bramy ogrodzeniowe posesyjne przesuwne System STYL Wymiary specjalne (1) Ceny podane w tabeli dotyczą bram w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 11 Wysokość skrzydła bramy (H) w [mm] Wzór AW / AW AW / AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW AW / AW Rozstaw śrub fundamentowych M20 w [mm] Szerokość między słupami (S ) w [mm] o (1) - Rodzaj stosowanej szyny nośnej (P-75, P-95) - patrz: str. 10, tabela 1 AUTOMATYKA patrz str. 22 OPCJE DODATKOWE patrz str Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

19 Bramy ogrodzeniowe posesyjne przesuwne System STYL Wymiary specjalne (1) Rozstaw śrub fundamentowych M20 w [mm] Szerokość między słupami (S ) w [mm] o Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 17

20 Bramy ogrodzeniowe posesyjne przesuwne System LUX Wymiary specjalne (1) Ceny podane w tabeli dotyczą bram w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 11 Wysokość skrzydła bramy (H) w [mm] Wzór AW AW AW AW AW AW AW AW AW AW AW / AW AW / AW AW AW AW AW AW AW AW AW AW AW AW AW AW / AW AW / AW AW AW AW AW AW AW AW AW AW AW AW AW AW / AW AW / AW AW AW Rozstaw śrub fundamentowych M20 w [mm] Szerokość między słupami (S ) w [mm] o (1) - Rodzaj stosowanej szyny nośnej (P-75, P-95) - patrz: str. 10 tabela 1 ciąg dalszy tabeli z cenami - patrz str. 20 AUTOMATYKA patrz str. 22 OPCJE DODATKOWE patrz str Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

21 Bramy ogrodzeniowe posesyjne przesuwne System LUX Wymiary specjalne (1) Rozstaw śrub fundamentowych M20 w [mm] Szerokość między słupami (S ) w [mm] o Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 19

22 Bramy ogrodzeniowe posesyjne przesuwne System LUX Wymiary specjalne (1) Ceny podane w tabeli dotyczą bram w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 11 Wysokość skrzydła bramy (H) w [mm] Wzór AW / AW AW / AW AW AW AW AW AW AW AW / AW AW / AW AW AW AW / AW AW / AW AW AW AW AW AW AW AW / AW AW / AW AW AW AW / AW AW / AW AW AW AW AW AW AW AW / AW AW / AW AW AW Rozstaw śrub fundamentowych M20 w [mm] Szerokość między słupami (S ) w [mm] o (1) - Rodzaj stosowanej szyny nośnej (P-75, P-95) - patrz: str. 10 tabela 1 AUTOMATYKA patrz str. 22 OPCJE DODATKOWE patrz str Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

23 Bramy ogrodzeniowe posesyjne przesuwne System LUX Wymiary specjalne (1) Rozstaw śrub fundamentowych M20 w [mm] Szerokość między słupami (S ) w [mm] o Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 21

24 Bramy przesuwne Automatyka NAPĘD W SŁUPIE BRAMY w komplecie: siłownik, listwa zębata poliamidowa (M3 lub M4), centrala, lampa sygnalizacyjna, antena zewnętrzna, zdalne sterowanie z dwoma nadajnikami dwukanałowymi AW (2k433), wyłącznik przewodowy. NAPĘD ZEWNĘTRZNY BFT Deimos BT w komplecie: siłownik, listwa zębata stalowa (M4), półka pod napęd, centrala, lampa sygnalizacyjna, antena zewnętrzna, zdalne sterowanie z dwoma nadajnikami dwukanałowymi AW (2k433). NAPĘD ZEWNĘTRZNY BFT Deimos BT Solo w komplecie: siłownik, centrala, droga radiowa BFT: zintegrowane radio z jednym nadajnikiem dwukanałowym Mitto 2, fotokomórki Cellula kpl. Do napędu BFT Deimos BT Solo można zastosować drogę radiową AW firmy WIŚNIOWSKI. Należy to zaznaczyć na Druku Zamówienia. Zamiana drogi radiowej (opcja dodatkowa) nie powoduje obniżenia ceny napędu z tabeli w w/w kompletacji; do ceny napędu z tabeli należy doliczyć cenę nowej drogi radiowej. Napęd w słupie AWso2000 Szerokość [mm] do 3500 [mm] powyżej 3500 do 5000 [mm] powyżej 5000 [mm] SYSTEM CLASSIC STYL LUX 1200 (M3) 1200 (M3) 1290 (M4) 1350 (M4) 1350 (M4) 1350 (M4) 1420 (M4) 1420 (M4) 1420 (M4) Napęd zewnętrzny SYSTEM CLASSIC STYL LUX 1690 BFT Deimos BT (dostępny dla opcji: brama z napędem zewnętrznym) 1299 BFT Deimos BT Solo (dostępny osobno) Czas włączenia Model napędu (Sprawność ED w [%]) (2) Zasilanie Pobór mocy AWso2000/M3 AWso2000/M4 BFT Deimos BT (1) BFT Deimos BT Solo (1) 40% 50% (3) 60 cykli / doba (3) 60 cykli / doba 24 V 24 V 24 V 24 V 140 W 160 W 70 W 70 W Prędkość przesuwu 8 m/min 9 m/min 12 m/min 12 m/min OPCJE DODATKOWE AWso2000 (M3)/(M4) BFT Deimos BT System bezpieczeństwa do bram o szerokości (S o) do 6 m. Bezprzewodowy system transmisji sygnału z czoła skrzydła bramy Listwa bezpieczeństwa (cena = wysokość skrzydła bramy x ilość listew x cena za mb) Nadajnik dwukanałowy AW (2k433) Nadajnik czterokanałowy AW (4k433) Fotokomórki NICE (BF) Kolumna do fotokomórki NICE (BF) Listwa zębata stalowa (M4) dostępna w odcinkach o długości 1 mb wraz z dystansami montażowymi (3 szt.) za kpl za mb + 59 za szt za szt za kpl za szt za kpl. Półka pod napęd BFT Deimos BT Solo za szt. Nadajnik dwukanałowy BFT (Mitto2) + 60 za szt. Nadajnik czterokanałowy BFT (Mitto4) + 70 za szt. BFT Deimos BT Solo Fotokomórki BFT (Cellula 130) Kolumna do fotokomórki BFT (Cellula 130) Lampa ostrzegawcza NICE Antena zewnętrzna NICE Radio AW (el3qv1) Droga radiowa AW Nadajnik dwukanałowy AW (2k433) za kpl. za szt. za szt. za szt. za szt. za szt. Nadajnik czterokanałowy AW (4k433) za szt. Fotokomórki NICE (BF) za kpl. Kolumna do fotokomórki NICE (BF) + 90 za szt. (1) - Napęd zewnętrzny. (2) - Czas włączenia (Sprawność ED w [%]) - czas ciągłej pracy, którą w jednostce czasu może wykonać urządzenie np: sprawność ED równa 50% oznacza, że w ciągu 10 min. napęd może pracować 5 min. (3) - Cykl - jedno otwarcie i zamknięcie bramy. 22

25 Bramy przesuwne Automatyka Sposób uruchamiania bramy sterowanie w obecności człowieka (tryb manualny) z widokiem na bramę Przeszkolone osoby obsługujące (teren niepubliczny) sterowanie przyciskiem (wyłącznik przewodowy dzwonkowy - bez samopodtrzymania elektrycznego) Sposoby użytkowania Przeszkolone osoby obsługujące (miejsca publiczne) sterowanie przyciskiem z zabezpieczeniem kluczem (wyłącznik przewodowy kluczykowy) sterowanie impulsowe (nadajnik zdalnego sterowania) z widokiem na bramę 1 STS 2 3 BF 1 STS 2 3 BF 1 STS - krawędziowa listwa bezpieczeństwa z systemem transmisji sygnału - opcja dodatkowa WYTYCZNE MONTA U BRAMY PRZESUWNEJ PRZY PRZEŒWICIE WYPE NIENIA W OGRODZENIU >40[mm] BEZ MO LIWOŒCI ODSUNIÊCIA BRAMY OD LINII OGRODZENIA S o > 40 [mm] prześwit siatka oczko 20 x 20 [mm] > 40 [mm] prześwit na polach ogrodzenia, gdzie występuje ruch skrzydła ULICA S o linia ogrodzenia 1 BF 2 STS 3 BF >500 [mm] POSESJA WYTYCZNE MONTA U BRAMY PRZESUWNEJ PRZY PRZEŒWICIE WYPE NIENIA W OGRODZENIU >40[mm] Z MO LIWOŒCI ODSUNIÊCIA BRAMY OD LINII OGRODZENIA S o > 40 [mm] prześwit linia ogrodzenia ULICA 1 S o BF 2 > 900 [mm] > 500 [mm] STS 3 BF POSESJA krawędziowa listwa bezpieczeństwa - zalecana STS - system transmisji sygnału z początku skrzydła bramy do centrali sterującej 2 - krawędziowa listwa bezpieczeństwa - zalecana (listwa instalowana podczas montażu bramy) BF - bariera fotokomórek - zalecana W przypadku niezachowania 900 [mm] odległości między linią ogrodzenia, a skrzydłem bramy, należy na długości ogrodzenia, gdzie występuje ruch skrzydła zastosować siatkę o oczku 20 x 20 [mm]. 23

26 Bramy ogrodzeniowe posesyjne przesuwne Opcje dodatkowe P-55, P-75, P-95 wymiary typowe P-75, P-95 wymiary specjalne CLASSIC STYL LUX CLASSIC STYL LUX Brama spoza szeregu wymiarów specjalnych inna szerokość inna wysokość lub szerokość i wysokość Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy) RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały) MAT STRUKTURA - RAL 9005 (czarny) - dla AW.10.TT - malowana tylko konstrukcja Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy) - dla AW.10.TT - malowana tylko konstrukcja + 10% + 30% + 25% + 25% + 20% + 25% + 25% + 20% + 30% + 30% + 25% + 30% + 30% + 25% Malowanie proszkowe na inny RAL - tylko połysk (po uzgodnieniu z Działem Handlowym) - dla AW.10.TT - malowana tylko konstrukcja Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo - dla AW.10.TT - malowana tylko konstrukcja + 35% + 35% + 30% + 40% + 40% + 35% + 40% + 40% + 35% Inne zakończenie górnej krawędzi - nie dotyczy AW.10.TT P Wp Proste Wypukłe dla: AW.10.01, AW.10.02, AW.10.05, AW.10.06, AW.10.16, AW.10.17, AW.10.07, AW.10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW.10.31, AW.10.33, AW.10.34, AW.10.39, AW.10.45, AW.10.46, AW.10.48, AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW w zależności od wzoru wypełnienia - patrz str. 6-9 standard + 5% bez dopłaty bez dopłaty Wk Wklęsłe dla: AW.10.01, AW 10.02, AW 10.05, AW 10.06,AW.10.16, AW 10.17, AW.10.07, AW 10.09,AW.10.12, AW 10.14, AW.10.15, AW.10.22,AW.10.23, AW 10.24, AW.10.33, AW.10.34,AW.10.45, AW % bez dopłaty do H=1400[mm] do H=1950[mm] RC dla: AW.10.01, AW.10.02, AW.10.05, AW.10.06, AW.10.16, AW % + 35% Konstrukcja zamknięta - nie dotyczy AW.10.TT RO(P) dla: AW.10.07, AW 10.08, AW 10.09, AW.10.12, AW 10.14, AW.10.15, AW.10.22, AW.10.23, AW 10.24, AW.10.31, AW.10.33, AW.10.34, AW.10.39, AW.10.45, AW.10.46, AW.10.48, AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW.10.60, AW % + 30% RO(Wp) dla: AW.10.07, AW.10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW RO(Wk) dla: AW.10.07, AW 10.09, AW.10.12, AW 10.14, AW.10.15, AW.10.22, AW.10.23, AW TOP na TOP + 40% + 40% bez dopłaty +40% bez dopłaty Zamiana grotów - nie dotyczy AW.10.TT Sp na TOP TOP na Sp Sp na Sp bez dopłaty + 5% + 2% Brama na trzech śrubach fundamentowych (B-3) (1) - nie dotyczy AW.10.TT Ścięcie na ostro (powyżej 1800 [mm]) - tylko AW Przygotowanie bramy pod napęd zewnętrzny (półka pod napęd oferowany przez Producenta bramy + ceownik pod listwę zębatą) Wypełnienie pełne (AW.10.TT) ręczna lub z napędem zewnętrznym B-3/5015 z napędem w słupie bramy S omax = 5000 [mm] lub H max = 1500 [mm] B-3/6019 z napędem w słupie bramy S > 5000 [mm] lub H > 1500 [mm] o Brama z wypełnieniem panelem kratowym (AW.VA.55) Konstrukcja do indywidualnego wypełnienia (AW.10.00) + 5% + 20% do ceny AW w wymiarach specjalnych cena AW w wymiarach specjalnych 4%od ceny AW w wymiarach specjalnych Opcja niedostępna. (1) - Brama B-3/5015 w wersji z napędem w słupie bramy do max. szerokości 5000 [mm] lub max. wysokości 1500 [mm].brama B-3/6019 w wersji z napędem w słupie bramy wzmocnionym dodatkowym słupem, stosowanym w bramach o szerokości powyżej 5000 [mm] lub wysokości powyżej 1500 [mm]. Brama w wersji ręcznej oraz w wersji z napędem zewnętrznym - w całym zakresie wymiarowym, bez dodatkowego słupa wzmacniającego. Cena bramy o szerokości od 2000 [mm], co 100 [mm] jest równa cenie minimalnego wymiaru, w innym przypadku obowiązuje dopłata - patrz "Opcje dodatkowe" / "Brama spoza szeregu wymiarów specjalnych". Cena bramy o wysokości od 1000 [mm], co 50 [mm] jest równa cenie minimalnego wymiaru, w innym przypadku obowiązuje dopłata - patrz Opcje dodatkowe" / "Brama spoza szeregu wymiarów specjalnych". 24 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

27 Bramy ogrodzeniowe posesyjne dwuskrzydłowe Zabezpieczenia Zabezpieczenie przed samoczynnym zamknięciem bramy ręcznej - standard. Fotokomórki - patrz "Opcje dodatkowe" str. 26. Rys. 1. Brama dwuskrzydłowa ręczna wraz ze słupami ogrodzenia. Rys. 2. Brama dwuskrzydłowa z napędem wraz ze słupami ogrodzenia. Informacje ogólne Brama nie jest wyposażona w słupy. Należy je zamówić osobno (za dopłatą). Dobór przekroju słupów - patrz str. 49, tabela 1. Wykonanie standardowe: brama ręcznie otwierana - zamek zwykły (wpuszczany); dla wzorów AW.10.56, AW.10.57, AW zamek nierdzewny zewnętrzny (LOCINOX), zabezpieczenie antykorozyjne: ocynk ogniowy, elementy składowe bramy: wypełnienie skrzydła: kształtowniki stalowe, profilowane lub pręty (w zależności od wzoru wypełnienia - patrz str. 6-9), zakończenie górnej krawędzi proste lub w łuku (w zależności od wzoru wypełnienia - patrz str standard, inne patrz "Katalog Systemów Ogrodzeniowych"), skrzydło czynne prawe (standard-wwidoku odstrony posesji), symetryczny podział skrzydeł; skrzydło bierne posiada rygiel, odbojniki wraz z zabezpieczeniem przed samoczynnym zamknięciem skrzydeł w bramie ręcznej - 2 szt. - patrz str. 26, rys. 10, poprzeczka do montażu napędu - w standardzie, brama montowana do słupów na płytkach montażowych (standard), brama z napędem - nie posiada zamka i rygla, dla wypełnień we wzorach AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW brama dwuskrzydłowa jest o 200 [mm] wyższa niż linia ogrodzenia w w/w wzorach - patrz "Katalog Systemów Ogrodzeniowych". Zamek i zawiasy Zamek Brama ręcznie otwierana wyposażona jest w zamek z wkładką bębenkową (trzy klucze) oraz rygiel blokujący skrzydło do podłoża. Zamek w kolorze czarnym. Patrząc od strony posesji lewe skrzydło (bierne) jest ryglowane do podłoża, a prawe (czynne) posiada zamek. W bramach z napędem, siłowniki są samohamowne, tzn. potrafią utrzymać otwarte lub zamknięte skrzydło bramy bez dodatkowych rygli lub elektrozamków. Brama w wersji z napêdem nie posiada zamka i rygla. System CLASSIC System STYL / LUX System LUX Automatyka Minimalna szerokoœæ skrzyd³a bramy z napêdem = 1000 [mm]. Brama może być wyposażona w napęd umożliwiający otwieranie jej za pomocą nadajnika radiowego. W razie zaniku energii elektrycznej siłowniki można rozblokować poprzez zamek zwalniający mechanizm napędowy znajdujący się na każdym siłowniku. Poniżej przedstawiono typy napędów (rys. 6; rys. 7) oferowanych przez Producenta bramy do słupów o różnych przekrojach. Przed zamontowaniem siłowników bram skrzydłowych należy zwrócić uwagę na materiał z którego wykonane są słupy. S³upy z rdzeniem betonowym wykoñczone materia³em porowatym: cegła kratówka, pustaki wapienno-piaskowe, pustaki pianowe i inne materiały z pustkami powietrznymi. W tym przypadku do osadzenia siłowników należy użyć tulejek kotwowych (siata stalowa), kotew stalowych kotwionych w rdzeniu betonowym oraz zaprawy iniekcyjnej szybkowiążącej. S³upy z rdzeniem betonowym wykoñczone materia³em pe³nym: beton, beton lekki, kamień naturalny, cegła pełna, cegła silikatowa i inne pełne materiały budowlane. Nie ma konieczności stosowania tulejek kotwowych, kotwy stalowe należy kotwić w rdzeniu betonowym oraz użyć zaprawy iniekcyjnej szybkowiążącej. S³upy bez rdzenia betonowego nie nadają się do osadzenia siłowników (montaż siłowników może spowodować uszkodzenie słupa lub spowodować zagrożenie dla użytkownika). Wyposa enie - w sk³ad automatyki wchodz¹: kompletne zestawy w zależności od typu napędu, patrz str. 28. Rys. 5. Brama dwuskrzydłowa z napędem - widok od strony posesji. Rys. 6. Napęd liniowy. Montaż bramy uchwyt mocujący (położenie uchwytu wg Instrukcji Montażu producenta napędu) Rys. 7. Napęd z łamanym ramieniem do szerokich słupów. Brama montowana jest standardowo do słupa stalowego lub betonowego przy użyciu płytek montażowych o wymiarach 80 x 120 x 6 [mm] z nawierconymi otworami. Opis słupów wraz z cenami - patrz str Płytka montażowa 50 [mm] x6 Rys. 3. Brama z zamkiem zwykłym. Rys. 4a. Brama z zamkiem zwykłym. Rys. 4b. Brama z zamkiem LOCINOX wzór: AW.10.56, AW.10.57, AW [mm] 120 [mm] Zawiasy Brama posiada standardowo zawiasy mocowane do płytek montażowych. Zawiasy znajdują się w osi bramy. Istnieje również możliwość innego typu montażu - patrz "Opcje dodatkowe" str. 26. Rys. 8. Brama - standardowy typ montażu. Ø11 [mm] 80 [mm] 25

28 Bramy ogrodzeniowe posesyjne dwuskrzydłowe Wymiary montażowe Warunki zabudowy 20 [mm] Komplet fotokomórek Fotokomórki (nadajnik i odbiornik) są zabezpieczeniem przed ruchem skrzydła bramy, gdy w jej świetle znajduje się przeszkoda. Fotokomórki mogą być montowane na słupach ogrodzenia lub osobnych kolumnach. H Lx Kolumna do fotokomórki Kolumna przeznaczona do montażu fotokomórki. Wyposażona jest w stopkę, którą należy przymocować do utwardzonego podłoża. Dla fotokomórek BFT (Cellula 130) kolumna w kolorze aluminium, dla fotokomórek NICE (BF) kolumna w kolorze czarnym. C Rys. 9. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy dwuskrzydłowej- widok od strony posesji. Szerokość światła przejazdu S j w zależności od typu montażu Typ: A - płytka montażowa - standard Typ: C - opcja Typ: E - ceownik montażowy - opcja szerokość światła przejazdu (S j ) w [mm] brama ręczna S 320 o S 240 o S 340 o brama z napędem S 210 o S 170 o S 270 o odległość (C) w [mm] S o - szerokość między słupami (wymiar zamówieniowy), H - wysokość skrzydła bramy (wymiar zamówieniowy), Sj - szerokość światła przejazdu po zamontowaniu bramy, C - odległość pomiędzy krawędzią skrzydła bramy, a krawędzią ceownika (słupa) od strony zawiasu, Lx - wysokość słupa od poziomu gruntu, S j S o Zabezpieczenie przed samoczynnym zamknięciem bramy 20 [mm] Zabezpieczenie przed niekontrolowanym ruchem skrzydła w kierunku zamknięcia stosowane wyłącznie w bramach ręcznie otwieranych [mm] Wspornik mocowania fotokomórki na słupie Kształtownik 60 x 40 [mm] umożliwiający mocowanie fotokomórki do słupa od strony ulicy. Wspornik z daszkiem plastikowym w kolorze czarnym. Zamiana grotów Dotyczy wypełnień zakończonych grotami w systemie STYL i LUX - patrz str Sposób zamiany dotyczy tylko grotów występujących w danym systemie. Dopłaty - patrz "Opcje dodatkowe", str. 36. Inne zakończenie górnej krawędzi P Zakończenie górnej krawędzi określają wzory na stronie 6-9, możliwość wykonania innego zakończenia jest określona w Katalogu Systemów Ogrodzeniowych. Wp Wk Rys. 11. Oznaczenie zakończenia górnej krawędzi bramy. P - proste zakończenie górnej krawędzi, Wp - zakończenie górnej krawędzi łukiem wypukłym, Wk - zakończenie górnej krawędzi łukiem wklęsłym, Konstrukcja zamknięta Wypełnienie bramy jest umieszczone w ramie z kształtownika zamkniętego o przekroju 40 x 40 [mm]. P Wk Wp P Wk Wp Opcje dodatkowe - za dopłatą Brama spoza szeregu wymiarów specjalnych Brama jest dostępna w wymiarach pośrednich pomiędzy przedziałami co 100 [mm] szerokości i co 50 [mm] wysokości. Malowanie proszkowe w kolorach RAL Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy), RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały); MAT STRUKTURA - RAL 9005 (czarny). Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy). Inny kolor RAL - tylko po³ysk - dostępne po uzgodnieniu z Działem Handlowym. Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo. Rys. 10. Ogranicznik (odbojnik) wraz z zabezpieczeniem przed samoczynnym zamknięciem skrzydeł w bramie ręcznej. Istotne informacje dotyczące kolorów - patrz strona 1 punkt 1. W przypadku zamówienia wyrobów o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami. Dodatkowy nadajnik zdalnego sterowania Do bramy z napędem. Dostępny w wersji dwukanałowej lub czterokanałowej. Rys. 12. Konstrukcja zamknięta typu RC. Rys. 13. Konstrukcja zamknięta typu RO. Niestandardowy typ montażu zawiasów Brama może być zamontowana bezpośrednio do słupa przy zastosowaniu jednego z opcjonalnych typów montażu zawiasów. Montaż typu C - zawiasy są montowane do słupa betonowego. Montaż odbywa się poprzez osadzenie trzpienia zawiasu w otworze wykonanym w słupie. Trzpień jest osadzony na zaprawie iniekcyjnej szybkowiążącej. Montaż typu E - zawiasy są montowane do ceowników montażowych. Zawiasy znajdują się w osi bramy. C Rys. 14. Montaż typu C. E Rys. 15. Montaż typu E. Zamek zewnętrzny nierdzewny (LOCINOX) Możliwość zastosowania zamka wykonanego ze stali nierdzewnej. Opcja stosowana tylko do bram ręcznie otwieranych. Nie dostępny dla AW oraz AW.10.TT. Przygotowanie bramy pod napęd zewnętrzny Brama przygotowana do montażu napędu zewnętrznego. Brama posiada poprzeczki umożliwiające montaż napędu. Brama nie posiada zamka i rygla. W przypadku zamówienia zamka i rygla (brama rêczna) nale y to zaznaczyæ na Druku Zamówienia. 26

29 Bramy ogrodzeniowe posesyjne dwuskrzydłowe Niesymetryczny podział skrzydeł W zamówieniu należy podać wymiary poszczególnych skrzydeł. Maksymalny wymiar skrzydła bramy ręcznej iznapędem nie może przekraczać 3000 [mm]. Minimalna szerokość skrzydła bramy z napędem 1/2 S o = 1000 [mm]. Konstrukcja do indywidualnego wypełnienia (AW.10.00) Konstrukcja przeznaczona jest do indywidualnego wypełnienia przez klienta. Do konstrukcji klient może przymocować wypełnienie o grubości nie większej niż 20 [mm] i wadze nie przekraczającej 20 [kg/m] szerokości. Wypełnienie należy mocować za pomocą połączeń rozłącznych (śrubowych) lub nitowanych. Przystępując do montażu wypełnienia należy nawiercić otwory na wkręty, a następnie zabezpieczyć miejsce wiercenia przed korozją. Zamek zwykły - brak możliwości zastosowania zamka typu LOCINOX. Do konstrukcji nie można mocować elementów wypełnienia metodą spawania. Konstrukcja może być malowana na kolor RAL - dopłata jak za malowanie. W przypadku nie podania wymiaru Hw pozostałe elementy bramy są wykonane jak dla Hw = H [mm]. Maksymalna ilość poprzeczek pionowych w zależności od szer. skrzydła bramy = 1 Rys. 19. Brama dwuskrzydłowa wypełniona blachą trapezową - widok od strony ulicy. Brama jednoskrzydłowa Rys. 20. Blacha T-10. Brama jednoskrzydłowa przeznaczona do zamknięcia wjazdu na posesję. Maksymalna szerokość skrzydła S o = 3000 [mm]. Brama dostępna w wersji ręcznej (posiada zamek) oraz w wersji z napędem (nie posiada zamka). Minimalna szerokość skrzydła bramy z napędem S o = 1000 [mm]. Klamka z szyldami - ze stali nierdzewnej Możliwość zastosowania klamki z szyldami ze stali nierdzewnej. Zamek zwykły. Opcja stosowana tylko do bram ręcznie otwieranych. Nie dostępny dla AW oraz AW.10.TT. 250 [mm] (zalecane) H > 1500 [mm] H = 1/2 * H Hw H S o - szerokość między słupami (wymiar zamówieniowy), H - wysokość konstrukcji (wymiar zamówieniowy), H w - wysokość skrzydła bramy z planowanym wypełnieniem (należy zaznaczyć na Druku Zamówienia), S o Rys. 16. Schemat konstrukcji bramy do indywidualnego wypełnienia - widok od strony ulicy. Ścięcie na ostro ulica posesja Rys. 22. Ścięcie na ostro. Rys. 21. Klamka z szyldami. Dotyczy tylko wzoru AW Zakończenie górnej krawędzi bramy na ostro poprzez ścięcie kształtowników (kąt 45 o ) na wysokości nie mniejszej niż 1800 [mm] od wykończonego poziomu wjazdu. Brama z wypełnieniem panelem kratowym (AW.VA.55) Panel zgrzewany z prętów stalowych (pojedynczych poziomych i pionowych) - panel VEGA U86. Średnica drutu poziomego: 8 [mm]. Średnica drutu pionowego: 6 [mm]. Wymiar oczek prostych: 50 x 200 [mm]. Zamek zwykły - brak możliwości zastosowania zamka typu LOCINOX. Wzór wypełnienia AW.VA.55 obowiązuje dla bram dwuskrzydłowych, dalsza część linii ogrodzenia może być wykonana z paneli kratowych Vega (Informacje: obowiązujący Cennik Ogrodzeń Przemysłowych). Możliwość zastosowania opcji dodatkowych typowe specjalne Automatyka patrz str. 28 Brama spoza szeregu wymiarów specjalnych Malowanie proszkowe w kolorach standardowych Malowanie proszkowe w kolorach niestandardowych Malowanie proszkowe na inny kolor RAL Malowanie proszkowe w kolorach specjalnych Inne zakończenie górnej krawędzi Zamiana grotów Rys. 17. Brama dwuskrzydłowa wypełniona panelem kratowym VEGA U86 - widok od strony ulicy. Wypełnienie pełne (AW 10.TT) Brama jest wypełniona jednostronnie od strony ulicy blachą trapezową T-10 (wysokość trapezu 10 [mm]). Blach nitowana do konstrukcji. Zamek zwykły - brak możliwości zastosowania zamka typu LOCINOX. Blacha jest dostępna w kolorach (od zewnątrz): RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 8014 (brązowy), RAL 8017 (ciemnobrązowy), RAL 9016 (biały), BTX 2701 (bordowy), BTX 2702 (ceglasty), BTX 4702 (oliwkowy), BTX 6702 (brązowy), od wewnątrz: kolor farby podkładowej (szary lub kremowy). Istnieje możliwość malowania konstrukcji, do której jest zamontowane wypełnienie (blacha T-10) - dopłata jak za malowanie. Maksymalna powierzchnia wypełnienia blachą wynosi 12 m 2 Konstrukcja do indywidualnego wypełnienia (AW.10.00) Wypełnienie panelem kratowym VEGA U86 (AW.VA.55) Wypełnienie pełne (AW.10.TT) Konstrukcja zamknięta RC lub RO Niestandardowy typ montażu zawiasów Zamek zewnętrzny nierdzewny (LOCINOX) Klamka z szyldami - ze stali nierdzewnej Niesymetryczny podział skrzydeł Ścięcie na ostro Brama jednoskrzydłowa Przygotowanie bramy pod napęd (brama bez zamka i rygla) Wspornik mocowania fotokomórki na słupie - Opcja niedostępna - Opcja dostępna 27

30 Bramy dwuskrzydłowe Automatyka NAPĘD LINIOWY - BFT PHOBOS BT (szerokość skrzydła do 1800 [mm]) w komplecie: dwa siłowniki - brama dwuskrzydłowa, centrala zewnętrzna, droga radiowa BFT: zintegrowane radio z jednym nadajnikiem dwukanałowym Mitto2, fotokomórki Cellula 130-1kpl. - BFT PHOBOS BT LK (szerokość skrzydła do 3000 [mm]) w komplecie: jeden siłownik - brama jednoskrzydłowa, dwa siłowniki - brama dwuskrzydłowa, centrala zewnętrzna, droga radiowa BFT: zintegrowane radio z jednym nadajnikiem dwukanałowym Mitto 2, fotokomórki Cellula 130-1kpl. - Chamberlain LiftMaster ECO 300 (szerokość skrzydła do 2500 [mm]) w komplecie: dwa siłowniki - brama dwuskrzydłowa, centrala zewnętrzna, droga radiowa LiftMaster: zintegrowane radio z jednym nadajnikiem dwukanałowym DTM (Neo 2). NAPĘD Z ŁAMANYM RAMIENIEM DO SZEROKICH SŁUPÓW - BFT VIRGO BT (szerokość skrzydła do 2000 [mm] w komplecie: dwa siłowniki - brama dwuskrzydłowa, centrala wewnętrzna, droga radiowa BFT: zintegrowane radio z jednym nadajnikiem dwukanałowym Mitto 2, fotokomórki Cellula 130-1kpl. - BFT IGEA BT (szerokość skrzydła do 2500 [mm] w komplecie: (jeden siłownik - brama jednoskrzydłowa, dwa siłowniki - brama dwuskrzydłowa), centrala wewnętrzna, droga radiowa BFT: zintegrowane radio z jednym nadajnikiem dwukanałowym Mitto 2, fotokomórki Cellula 130-1kpl. - CAME FERNI F1024 (szerokość skrzydła do 3000 [mm] w komplecie: (jeden siłownik - brama jednoskrzydłowa, dwa siłowniki - brama dwuskrzydłowa), centrala zewnętrzna, droga radiowa AW: radio (el3q) z dwoma nadajnikami dwukanałowymi (2k433), lampa sygnalizacyjna NICE, antena zewnętrzna NICE, fotokomórki NICE (BF)-1kpl. Do napędów firmy BFT można zastosować drogę radiową AW firmy WIŚNIOWSKI. Należy to zaznaczyć na Druku Zamówienia. Zamiana drogi radiowej (opcja dodatkowa) nie powoduje obniżenia ceny napędów z tabeli w w/w kompletacji; do cen z tabeli należy doliczyć ceny nowej drogi radiowej. ZAKRES WYMIAROWY STOSOWANIA NAPĘDÓW Zakres stosowania oznaczony kolorem szarym - dotyczy szerokości jednego skrzydła Typ bramy Brama dwuskrzydłowa Brama jednoskrzydłowa Model napędu do 1800 do 2000 do 2500 do 3000 BFT PHOBOS BT BFT PHOBOS BT LK BFT VIRGO BT BFT IGEA BT CAME FERNI F1024 LiftMaster ECO za kpl. za kpl. za kpl. za kpl. za kpl. za kpl. BFT PHOBOS BT LK za kpl. BFT IGEA BT za kpl. CAME FERNI F za kpl. CHARAKTERYSTYKA NAPĘDÓW Czas włączenia Model napędu (1) (Sprawność ED w [%] ) BFT PHOBOS BT (2) 60 cykli / doba BFT PHOBOS BT LK (2) 60 cykli / doba BFT VIRGO BT (2) 60 cykli / doba BFT IGEA BT (2) 100 cykli / doba Zasilanie 24V 24V 24V 24V Pobór mocy 40 W 40 W 40 W 40 W Czas otwarcia 20 sek 30 sek 20 sek 20 sek Położenie skrajne wyłącznik krańcowy wyłącznik krańcowy wyłącznik krańcowy wyłącznik krańcowy CAME FERNI F1024 praca intensywna 24V 180 W 20 sek wyłącznik krańcowy LiftMaster ECO min pracy ciągłej 230V 220 W 20 mm/sek ogranicznik ruchu OPCJE DODATKOWE LiftMaster ECO 300 BFT / CAME Fotokomórki NICE (BF) Lampa ostrzegawcza NICE Antena zewnętrzna NICE Nadajnik dwukanałowy DTM (Neo 2) Nadajnik czterokanałowy DTM (Neo 4) Nadajnik dwukanałowy BFT (Mitto 2) Nadajnik czterokanałowy BFT (Mitto 4) Fotokomórki BFT (Cellula 130) Kolumna do fotokomórki BFT (Cellula 130) Lampa ostrzegawcza NICE Antena zewnętrzna NICE Droga radiowa AW Fotokomórki NICE (BF) Kolumna do fotokomórki NICE (BF) radio AW (el3qv1) nadajnik dwukanałowy AW (2k433) Nadajnik czterokanałowy AW (4k433) za szt. Wspornik mocowania fotokomórki na słupie za kpl. za szt. za szt. za szt. za szt. za szt. za szt. za kpl. za szt. za szt. za szt. za szt. za szt. za kpl za szt za kpl. (1) - Czas włączenia (Sprawność ED w [%]) - czas ciągłej pracy, którą w jednostce czasu może wykonać urządzenie np: sprawność ED równa 50% oznacza, że w ciągu 10 min. napęd może pracować 5 min. (2) - Cykl - jedno otwarcie i zamknięcie bramy. 28 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

31 Bramy ogrodzeniowe posesyjne dwuskrzydłowe System CLASSIC STYL LUX Wymiary typowe Ceny podane w tabeli dotyczą bram w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, specjalne - patrz str. 26 Wypełnienie Brama dwuskrzydłowa System CLASSIC Wzór AW.10.06/P/EKO RAL standardowy RAL niestandardowy Kolory specjalne Szerokość między słupami x wysokość skrzydła ( So x H) w [mm] 3500 x x Brama dwuskrzydłowa AW.10.06/P/EKO w wersji automatycznej tylko z napędem LiftMaster ECO 300. Patrz str. 28. Wypełnienie Brama dwuskrzydłowa System CLASSIC STYL LUX Wzór AW.10.01/P AW.10.02/P AW.10.03/P AW.10.05/P AW.10.06/P AW.10.30/P AW.10.37/P AW.10.16/P AW.10.17/P AW.10.07/P AW.10.08/P AW.10.09/P AW.10.22/P AW.10.23/P AW.10.24/P AW.10.14/P AW.10.15/P AW.10.12/P AW.10.31/Wp AW.10.33/P AW.10.34/P AW.10.39/Wp AW.10.48/Wp AW.10.52/P AW.10.53/P AW.10.59/Wp AW.10.60/P AW.10.61/P AW.10.62/Wp AW.10.45/Wp AW.10.46/Wp AW.10.56/Wp AW.10.57/Wp AW.10.58/Wp Szerokość między słupami x wysokość skrzydła ( So x H) w [mm] 3500x x x x x x x x x AUTOMATYKA patrz str. 28 OPCJE DODATKOWE patrz str. 36 P - proste zakończenie górnej krawędzi, Wp - zakończenie górnej krawędzi łukiem wypukłym. Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 29

32 Bramy ogrodzeniowe posesyjne dwuskrzydłowe System CLASSIC Wymiary specjalne Ceny podane w tabeli dotyczą bram w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 26 Wysokość skrzydła bramy (H) w [mm] Wzór AW / AW AW / AW AW AW AW AW AW AW / AW AW / AW AW AW AW AW AW AW / AW AW / AW AW AW AW AW AW AW / AW AW / AW AW AW AW AW AW AW AW / AW AW AW AW AW AW AW / AW AW AW AW AW Brama dwuskrzydłowa Szerokość między słupami (S ) w [mm] o Wypełnienia AW i AW nie wykonuje się powyżej 1750 [mm]. AUTOMATYKA patrz str. 28 OPCJE DODATKOWE patrz str Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

33 Bramy ogrodzeniowe posesyjne dwuskrzydłowe System CLASSIC Wymiary specjalne Brama dwuskrzydłowa Szerokość między słupami (S ) w [mm] o Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 31

34 Bramy ogrodzeniowe posesyjne dwuskrzydłowe System STYL Wymiary specjalne Ceny podane w tabeli dotyczą bram w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 26 Wysokość skrzydła bramy (H) w [mm] Wzór AW / AW AW / AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW AW / AW Brama dwuskrzydłowa Szerokość między słupami (S ) w [mm] o AUTOMATYKA patrz str. 28 OPCJE DODATKOWE patrz str Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

35 Bramy ogrodzeniowe posesyjne dwuskrzydłowe System STYL Wymiary specjalne Brama dwuskrzydłowa Szerokość między słupami (S ) w [mm] o Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 33

36 Bramy ogrodzeniowe posesyjne dwuskrzydłowe System LUX Wymiary specjalne Ceny podane w tabeli dotyczą bram w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 26 Wysokość skrzydła bramy (H) w [mm] Wzór AW / AW AW / AW AW / AW AW.10.53/ AW AW / AW AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW.10.53/ AW AW / AW AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW.10.53/ AW AW / AW AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW.10.53/ AW AW / AW AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW.10.53/ AW AW / AW AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW.10.53/ AW AW / AW AW AW / AW AW AW / AW Brama dwuskrzydłowa Szerokość między słupami (S ) w [mm] o AUTOMATYKA patrz str. 28 OPCJE DODATKOWE patrz str Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

37 Bramy ogrodzeniowe posesyjne dwuskrzydłowe System LUX Wymiary specjalne Brama dwuskrzydłowa Szerokość między słupami (S ) w [mm] o Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 35

38 Bramy ogrodzeniowe posesyjne dwuskrzydłowe Opcje dodatkowe wymiary typowe wymiary specjalne CLASSIC STYL LUX CLASSIC STYL LUX Brama spoza szeregu wymiarów specjalnych inna szerokość inna wysokość lub szerokość i wysokość Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy) RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały) MAT STRUKTURA - RAL 9005 (czarny) - dla AW.10.TT - malowana tylko konstrukcja Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy) - dla AW.10.TT - malowana tylko konstrukcja + 10% + 30% + 30% + 30% + 25% + 30% + 30% + 25% + 35% + 35% + 30% + 35% + 35% + 30% Malowanie proszkowe na inny RAL - tylko połysk (po uzgodnieniu z Działem Handlowym) - dla AW.10.TT - malowana tylko konstrukcja Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo - dla AW.10.TT - malowana tylko konstrukcja + 40% + 40% + 35% + 45% + 45% + 40% + 45% + 45% + 40% Inne zakończenie górnej krawędzi - nie dotyczy AW.10.TT P Wp Proste Wypukłe dla: AW.10.01, AW.10.02, AW.10.03, AW.10.05, AW 10.06, AW.10.16, AW.10.17, AW.10.30, AW.10.07, AW 10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW.10.31, AW.10.33, AW.10.34, AW.10.39, AW.10.45, AW.10.46, AW.10.48, AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW w zależności od wzoru wypełnienia - patrz str. 6-9 standard + 5% bez dopłaty bez dopłaty Wk Wklęsłe dla: AW.10.01, AW.10.02, AW.10.03, AW.10.05,AW.10.06, AW.10.16, AW.10.17, AW.10.30,AW.10.07, AW.10.09, AW.10.12, AW.10.14,AW.10.15, AW.10.22, AW.10.23, AW.10.24,AW.10.33, AW.10.34, AW.10.45, AW % bez dopłaty do H=1400[mm] do H=1950[mm] RC dla: AW.10.01, AW.10.02, AW.10.05, AW.10.06, AW.10.16, AW % + 35% Konstrukcja zamknięta - nie dotyczy AW.10.TT RO(P) dla: AW.10.07, AW.10.08, AW.10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW.10.31, AW.10.33, AW.10.34, AW.10.39, AW.10.45, AW.10.46, AW.10.48, AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW.10.60, AW % + 30% RO(Wp) dla: AW.10.07, AW.10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW RO(Wk) dla: AW.10.07, AW 10.09, AW.10.12, AW 10.14, AW.10.15, AW.10.22, AW.10.23, AW TOP na TOP + 40% + 40% bez dopłaty +40% bez dopłaty Zamiana grotów - nie dotyczy AW.10.TT Sp na TOP TOP na Sp Sp na Sp bez dopłaty + 5% + 2% Niestandardowy typ montażu zawiasów montaż typ C montaż typ E Zamek zewnętrzny nierdzewny (LOCINOX) niedostępny dla AW oraz AW.10.TT. Klamka z szyldami - ze stali nierdzewnej (zamek zwykły) Niesymetryczny podział skrzydeł Ścięcie na ostro (powyżej 1800 [mm]) - tylko AW Brama jednoskrzydłowa dla max. S o = 3000 [mm] Wypełnienie pełne (AW.10.TT) Brama z wypełnieniem panelem kratowym (AW.VA.55) Konstrukcja do indywidualnego wypełnienia (AW.10.00) Przygotowanie bramy pod napęd (brama bez zamka i rygla) / za szt / za szt. + 5% 70% ceny dla So od 1000 do 1700 [mm] cena AW w wymiarach specjalnych 4%od ceny AW w wymiarach specjalnych 80% ceny dla So od 1710 do 2000 [mm] + 60 / za kpl. + 10% cena bramy dwuskrzydłowej o szer [mm] i odpowiedniej wys. - patrz tabela z cenami wymiarów specjalnych + 20% do ceny AW w wymiarach specjalnych bez dopłaty 90% ceny dla So od 2010 do 2500 [mm] 100% ceny dla So od 2510 do 3000 [mm] - Opcja niedostępna Cena bramy o szerokości od 2000 [mm], co 100 [mm] jest równa cenie minimalnego wymiaru, w innym przypadku obowiązuje dopłata - patrz "Opcje dodatkowe" / "Brama spoza szeregu wymiarów specjalnych". Cena bramy o wysokości od 1000 [mm], co 50 [mm] jest równa cenie minimalnego wymiaru, w innym przypadku obowiązuje dopłata - patrz "Opcje dodatkowe" / "Brama spoza szeregu wymiarów specjalnych". 36 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

39 Furtki ogrodzeniowe posesyjne Wymiary montażowe Warunki zabudowy 20 [mm] H Lx Rys. 1. Furtka wraz ze słupami ogrodzenia. Furtka nie jest wyposażona w słupy. Należy je zamówić osobno (za dopłatą). Dobór przekroju słupów - patrz str. 49, tabela 2. C S j S o G 80 [mm] Rys. 7. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu furtki - widok od strony posesji. Informacje ogólne Wykonanie standardowe: furtka ręczna - zamek zwykły (wpuszczany), zabezpieczenie antykorozyjne: ocynk ogniowy, elementy składowe furtki: wypełnienie skrzydła: kształtowniki stalowe, profilowane lub pręty (w zależności od wzoru wypełnienia - patrz str. 6-9), zakończenie górnej krawędzi proste lub w łuku (w zależności od wzoru wypełnienia - patrz str standard, inne patrz "Katalog Systemów Ogrodzeniowych"), furtka montowana do słupów na płytkach montażowych (standard), furtka o S o > 1350 [mm] - jako brama jednoskrzydłowa, kierunek otwierania furtki - patrz str. 39. Zamek i zawiasy Zamek Furtka wyposażona jest w zamek zwykły (wpuszczany) z wkładką bębenkową (trzy klucze). Typ: C - opcja Szerokość światła przejścia S j w zależności od typu montażu Typ: A - płytka montażowa - standard Typ: E - ceownik montażowy - opcja szerokość światła przejścia (S j ) w [mm] So 175 S 160 o (C) w [mm] odległość (G) w [mm] S o - szerokość między słupami (wymiar zamówieniowy), H - wysokość skrzydła furtki (wymiar zamówieniowy), Sj - szerokość światła przejścia po zamontowaniu furtki, C - odległość pomiędzy krawędzią skrzydła furtki, a krawędzią ceownika (słupa) od strony zawiasu, G - odległość pomiędzy krawędzią skrzydła furtki, a krawędzią ceownika (słupa) od strony zamka, Lx - wysokość słupa od poziomu gruntu, S o System CLASSIC System STYL / LUX Opcje dodatkowe - za dopłatą Rys. 2. Furtka z zamkiem zwykłym. Zawiasy Furtka posiada standardowo zawiasy mocowane do płytek montażowych. Zawiasy znajdują się w osi furtki. Istnieje również możliwość innego typu montażu - patrz "Opcje dodatkowe" str. 38. Montaż furtki Rys. 3. Furtka z zamkiem elektromagnetycznym. Rys. 4. Furtka z zamkiem zwykłym. Rys. 5. Furtka z zamkiem elektromag. klamka zablokowana. Furtka montowana jest standardowo do słupa stalowego lub betonowego przy użyciu płytek montażowych o wymiarach 70 x 70 x 4[mm]z nawierconymi otworami. Opis słupów wraz z cenami - patrz str Płytka montażowa Ø9 [mm] 50 [mm] x4 50 [mm] 70 [mm] Furtka spoza szeregu wymiarów specjalnych Furtka jest dostępna w wymiarach pośrednich pomiędzy przedziałami co 50 [mm] szerokości i co 50 [mm] wysokości. Minimalne wymiary furtki (szer. x wys.) 800 x 1000 [mm] (dla wzorów AW oraz AW patrz "Katalog Systemów Ogrodzeniowych). Malowanie proszkowe w kolorach RAL Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy), RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały); MAT STRUKTURA - RAL 9005 (czarny). Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy). Inny kolor RAL - tylko po³ysk - dostępne po uzgodnieniu z Działem Handlowym. Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo. Istotne informacje dotyczące kolorów - patrz strona 1 punkt 1. W przypadku zamówienia wyrobów o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami. Inne zakończenie górnej krawędzi Rys. 6. Furtka - standardowy typ montażu. 70 [mm] Zakończenie górnej krawędzi określają wzory na stronie 6-9, możliwość wykonania innego zakończenia jest określona w Katalogu Systemów Ogrodzeniowych. P Wp Wk Rys. 8. Oznaczenie zakończenia górnej krawędzi furtki. P - proste zakończenie górnej krawędzi, Wp - zakończenie górnej krawędzi łukiem wypukłym, Wk - zakończenie górnej krawędzi łukiem wklęsłym, 37

40 Furtki ogrodzeniowe posesyjne Konstrukcja zamknięta Wypełnienie furtki jest umieszczone w ramie z kształtownika zamkniętego o przekroju 40 x 40 [mm]. P Wk Wp Rys. 9. Konstrukcja zamknięta typu RC. Rys. 10. Konstrukcja zamknięta typu RO. Zamiana grotów Dotyczy wypełnień zakończonych grotami w systemie STYL i LUX - patrz str Sposób zamiany dotyczy tylko grotów występujących w danym systemie. Dopłaty - patrz "Opcje dodatkowe", str. 44. Niestandardowy typ montażu zawiasów Furtka może być zamontowana bezpośrednio do słupa przy zastosowaniu jednego z opcjonalnych typów montażu zawiasów. Monta typu C - zawiasy są montowane do słupa betonowego. Montaż odbywa się poprzez osadzenie trzpienia zawiasu w otworze wykonanym w słupie. Trzpień jest osadzony na zaprawie iniekcyjnej szybkowiążącej. Monta typu E - zawiasy są montowane do ceowników montażowych. Zawiasy znajdują się w osi furtki. P Wk Wp Zamek elektromagnetyczny Możliwość zastosowania zamka elektromagnetycznego LOCINOX SE. Ścięcie na ostro ulica posesja Rys. 14. Ścięcie na ostro. Dotyczy tylko wzoru AW Zakończenie górnej krawędzi bramy na ostro poprzez ścięcie kształtowników (kąt 45 o ) na wysokości nie mniejszej niż 1800 [mm] od wykończonego poziomu wjazdu. Furtka z wypełnieniem panelem kratowym (AW.VA.55) Panel zgrzewany z prętów stalowych (pojedynczych poziomych i pionowych) - VEGA U86. Średnica drutu poziomego: 8 [mm]. Średnica drutu pionowego: 6 [mm]. Wymiar oczek prostych: 50 x 200 [mm]. Zamek zwykły - brak możliwości zastosowania zamka typu LOCINOX Wzór wypełnienia AW.VA.55 obowiązuje dla furtek, dalsza część linii ogrodzenia może być wykonana z paneli kratowych Vega (Informacje: obowiązujący Cennik Ogrodzeń Przemysłowych). C E Rys. 15. Furtka wypełniona panelem kratowym VEGA U86 - widok od strony ulicy. Rys. 11. Montaż typu C. Rys. 12. Montaż typu E. Zamek zewnętrzny nierdzewny (LOCINOX) Możliwość zastosowania zamka wykonanego ze stali nierdzewnej. Nie dostępny dla AW oraz AW.10.TT. Zamek elektromagnetyczny z pamięcią Furtka może być wyposażona w zamek elektromagnetyczny z pamięcią umożliwiający rozblokowanie zatrzasku za pomocą przycisku naściennego. Elektrtomagnes posiada pamięć utrzymującą zatrzask w pozycji rozblokowanej do czasu otwarcia furtki i ponownego jej zamknięcia. Zamek elektromagnetyczny jest zamontowany w ceowniku montażowym przykręcanym do słupa furtki. W razie zaniku energii elektrycznej lub wejścia na posesję, furtkę można otworzyć za pomocą klucza. Konstrukcja do indywidualnego wypełnienia (AW.10.00) Konstrukcja przeznaczona jest do indywidualnego wypełnienia przez klienta. Do konstrukcji klient może przymocować wypełnienie o grubości nie większej niż 20 [mm] i wadze nie przekraczającej 20 [kg/m] szerokości. Wypełnienie należy mocować za pomocą połączeń rozłącznych (śrubowych) lub nitowanych. Przystępując do montażu wypełnienia należy nawiercić otwory na wkręty, a następnie zabezpieczyć miejsce wiercenia przed korozją. Zamek zwykły - brak możliwości zastosowania zamka typu LOCINOX. Do konstrukcji nie można mocować elementów wypełnienia metodą spawania. Konstrukcja może być malowana na kolor RAL - dopłata jak za malowanie. Hw H 80 H = ½ * H S o H > 1500 [mm] ceownik montażowy Rys. 13. Schemat konstrukcji furtki do indywidualnego wypełnienia - widok od strony ulicy. S o - szerokość między słupami (wymiar zamówieniowy), H - wysokość konstrukcji (wymiar zamówieniowy), H w - wysokość skrzydła furtki z planowanym wypełnieniem (należy zaznaczyć na Druku Zamówienia), 250 [mm] (zalecane) Wypełnienie pełne (AW 10.TT) Furtka jest wypełniona jednostronnie od strony ulicy blachą trapezową T-10 (wysokość trapezu 10 [mm]). Blacha nitowana do konstrukcji. Zamek zwykły - brak możliwości zastosowania zamka typu LOCINOX.Blacha jest dostępna w kolorach (od zewnątrz): RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 8014 (brązowy), RAL 8017 (ciemnobrązowy), RAL 9016 (biały), BTX 2701 (bordowy), BTX 2702 (ceglasty), BTX 4702 (oliwkowy), BTX 6702 (brązowy), od wewnątrz: kolor farby podkładowej (szary lub kremowy). Istnieje możliwość malowania konstrukcji, do której jest zamontowane wypełnienie (blacha T-10) - dopłata jak za malowanie. Rys. 16. Furtka wypełniona blachą trapezową - widok od strony ulicy. Maksymalna powierzchnia wypełnienia blachą wynosi 2,5 m 2 Rys. 17. Blacha T-10. Klamka z szyldami - ze stali nierdzewnej Zamek zwykły. Opcja nie dotyczy AW oraz AW.10.TT. W przypadku nie podania wymiaru Hw pozostałe elementy furtki są wykonane jak dla Hw = H [mm]. Rys. 18. Klamka - klamka z szyldami - wersja dla furtki ręcznej. Rys. 19. Gałka - gałka z szyldami - wersja dla furtki z zamkiem elektromagnetycznym. 38

41 Furtki ogrodzeniowe posesyjne Kierunek otwierania furtki POSESJA POSESJA POSESJA POSESJA lewa do wewn¹trz (LW) prawa do wewn¹trz (PW) lewa na zewn¹trz (LZ) prawa na zewn¹trz (PZ) ULICA ULICA ULICA ULICA Możliwość zastosowania opcji dodatkowych typowe specjalne Furtka spoza szeregu wymiarów specjalnych Malowanie proszkowe w kolorach standardowych Malowanie proszkowe w kolorach niestandardowych Malowanie proszkowe na inny kolor RAL Malowanie proszkowe w kolorach specjalnych Inne zakończenie górnej krawędzi Zamiana grotów Konstrukcja do indywidualnego wypełninia (AW.10.00) Wypełnienie panelem kratowym VEGA U86 (AW.VA.55) Wypełnienie pełne (AW.10.TT) Konstrukcja zamknięta RC lub RO Niestandardowy typ montażu zawiasów Zamek zewnętrzny nierdzewny (LOCINOX) Zamek elektromagnetyczny z pamięcią Zamek elektromagnetyczny LOCINOX SE Klamka z szyldami -zestali nierdzewnej Ścięcie na ostro wersja dla furtki ręcznej z zamkiem elektromagnetycznym - Opcja niedostępna - Opcja dostępna 39

42 Furtki ogrodzeniowe posesyjne System CLASSIC STYL LUX Wymiary typowe Ceny podane w tabeli dotyczą furtek w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, specjalne - patrz str. 37 Wypełnienie Furtka System CLASSIC Wzór AW.10.06/P/EKO RAL standardowy RAL niestandardowy Kolory specjalne Szerokość między słupami x wysokość skrzydła ( So x H) w [mm] 1000 x x Wypełnienie System Wzór AW.10.01/P AW.10.02/P AW.10.03/P AW.10.05/P CLASSIC AW.10.06/P AW.10.16/P AW.10.17/P AW.10.30/P AW.10.37/P AW.10.07/P AW.10.08/P AW.10.09/P AW.10.22/P STYL AW.10.23/P AW.10.24/P AW.10.12/P AW.10.14/P AW.10.15/P AW.10.31/Wp AW.10.33/P AW.10.34/P AW.10.39/Wp AW.10.45/Wp AW.10.46/Wp AW.10.48/Wp AW.10.52/P LUX AW.10.53/P AW.10.56/Wp AW.10.57/Wp AW.10.58/Wp AW.10.59/Wp AW.10.60/P AW.10.61/P AW.10.62/Wp Szerokość między słupami x wysokość skrzydła ( So x H) w [mm] 1000 x x x x P - proste zakończenie górnej krawędzi, Wp - zakończenie górnej krawędzi łukiem wypukłym. 40 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

43 Furtki ogrodzeniowe posesyjne System CLASSIC Wymiary specjalne Ceny podane w tabeli dotyczą furtek w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 37 Wysokość skrzydła Szerokość między słupami ( So) w [mm] furtki Wzór (H) w [mm] AW / AW AW / AW AW AW AW AW / AW AW / AW AW / AW AW AW AW AW / AW AW / AW AW / AW AW AW AW AW / AW AW / AW AW / AW AW AW AW AW / AW AW AW / AW AW AW AW / AW AW AW / AW AW AW AW / AW System STYL Wypełnienia AW i AW nie wykonuje się powyżej 1750 [mm]. OPCJE DODATKOWE CLASSIC STYL patrz str. 44 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych Wysokość skrzydła Szerokość między słupami ( So) w [mm] furtki Wzór (H) w [mm] AW / AW AW / AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW AW / AW AW / AW AW / AW AW / AW AW AW / AW

44 Furtki ogrodzeniowe posesyjne System LUX Wymiary specjalne Ceny podane w tabeli dotyczą furtek w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 37 Wysokość skrzydła Szerokość między słupami ( So) w [mm] furtki Wzór (H) w [mm] AW AW / AW AW AW / AW AW AW / AW AW AW / AW AW / AW AW AW AW AW / AW AW AW / AW AW AW / AW AW AW / AW AW / AW AW AW AW AW / AW AW AW / AW AW AW / AW AW AW / AW AW / AW AW AW AW AW / AW AW AW / AW AW AW / AW AW AW / AW AW / AW AW AW OPCJE DODATKOWE patrz str Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

45 Furtki ogrodzeniowe posesyjne System LUX Wymiary specjalne Ceny podane w tabeli dotyczą furtek w wersji ocynkowanej ogniowo Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 37 Wysokość skrzydła Szerokość między słupami ( So) w [mm] furtki Wzór (H) w [mm] AW AW / AW AW AW / AW AW AW / AW AW AW / AW AW / AW AW AW AW AW / AW AW AW / AW AW AW / AW AW AW / AW AW / AW AW AW Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 43

46 Furtki ogrodzeniowe posesyjne Opcje dodatkowe wymiary typowe wymiary specjalne CLASSIC STYL LUX CLASSIC STYL LUX Furtka spoza szeregu wymiarów specjalnych inna szerokość inna wysokość lub szerokość i wysokość Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy) RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały) MAT STRUKTURA - RAL 9005 (czarny) - dla AW.10.TT - malowana tylko konstrukcja Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy) - dla AW.10.TT - malowana tylko konstrukcja + 10% + 30% + 25% + 25% + 20% + 25% + 25% + 20% + 30% + 30% + 25% + 30% + 30% + 25% Malowanie proszkowe na inny RAL - tylko połysk (po uzgodnieniu z Działem Handlowym) - dla AW.10.TT - malowana tylko konstrukcja + 35% + 35% + 30% Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo - dla AW.10.TT - malowana tylko konstrukcja + 40% + 40% + 35% + 40% + 40% + 35% Inne zakończenie górnej krawędzi - nie dotyczy AW.10.TT P Wp Proste Wypukłe dla: AW.10.01, AW.10.02, AW.10.03, AW.10.05, AW 10.06, AW.10.16, AW.10.17, AW.10.30, AW.10.07, AW 10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW.10.31, AW.10.33, AW.10.34, AW.10.39, AW.10.45, AW.10.46, AW.10.48, AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW w zależności od wzoru wypełnienia - patrz str. 6-9 standard + 5% bez dopłaty bez dopłaty Wk Wklęsłe dla: AW.10.01, AW.10.02, AW.10.03, AW.10.05,AW.10.06, AW.10.16, AW.10.17, AW.10.30,AW.10.07, AW.10.09, AW.10.12, AW.10.14,AW.10.15, AW.10.22, AW.10.23, AW.10.24,AW.10.33, AW.10.34, AW.10.45, AW % bez dopłaty do H=1400[mm] do H=1950[mm] RC dla: AW.10.01, AW.10.02, AW.10.05, AW.10.06, AW.10.16, AW % + 35% Konstrukcja zamknięta - nie dotyczy AW.10.TT RO(P) dla: AW.10.07, AW.10.08, AW.10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW.10.31, AW.10.33, AW.10.34, AW.10.39, AW.10.45, AW.10.46, AW.10.48, AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW.10.60, AW % + 30% RO(Wp) dla: AW.10.07, AW.10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW RO(Wk) dla: AW.10.07, AW 10.09, AW.10.12, AW 10.14, AW.10.15, AW.10.22, AW.10.23, AW TOP na TOP + 40% + 40% bez dopłaty +40% bez dopłaty Zamiana grotów - nie dotyczy AW.10.TT Sp na TOP TOP na Sp Sp na Sp bez dopłaty + 5% + 2% Niestandardowy typ montażu zawiasów Zamek elektromagnetyczny Zamek elektromagnetyczny LOCINOX SE Klamka z szyldem - ze stali nierdzewnej montaż typ C montaż typ E Zamek zewnętrzny nierdzewny (LOCINOX) niedostępny dla AW oraz AW.10.TT. klamka - klamka (wersja dla furtki ręcznej) gałka - gałka (z zamkiem elektromagnetycznym) / za kpl / za kpl / za kpl / za kpl. Ścięcie na ostro - tylko AW % Wypełnienie pełne (AW.10.TT) Furtka z wypełnieniem panelem kratowym (AW.VA.55) Konstrukcja do indywidualnego wypełnienia (AW.10.00) + 20% do ceny AW w wymiarach specjalnych cena AW w wymiarach specjalnych 4%od ceny AW w wymiarach specjalnych - Opcja niedostępna Cena furtki o szerokości od 800 [mm], co 50 [mm] jest równa cenie minimalnego wymiaru, w innym przypadku obowiązuje dopłata - patrz "Opcje dodatkowe" / "Brama spoza szeregu wymiarów specjalnych". Cena furtki o wysokości od 1000 [mm], co 50 [mm] jest równa cenie minimalnego wymiaru, w innym przypadku obowiązuje dopłata - patrz "Opcje dodatkowe" / "Furtka spoza szeregu wymiarów specjalnych". 44 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

47 Segmenty ogrodzeniowe posesyjne Istotne informacje dotyczące kolorów - patrz strona 1 punkt 1. W przypadku zamówienia wyrobów o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami. Inne zakończenie górnej krawędzi Zakończenie górnej krawędzi określają wzory na stronie 6-9, możliwość wykonania innego zakończenia jest określona w Katalogu Systemów Ogrodzeniowych. Rys. 1. Segment ogrodzeniowy. Informacje ogólne Wykonanie standardowe: Segment nie jest wyposażony w słupy oraz akcesoria montażowe. Należy je zamówić osobno (za dopłatą) - patrz str. 49. zabezpieczenie antykorozyjne: ocynk ogniowy, wypełnienie: kształtowniki stalowe, profilowane lub pręty (w zależności od wzoru wypełnienia - patrz str. 6-9), kształtowniki zakończone zatyczkami, pręty zakończone grotami, zakończenie górnej krawędzi proste lub w łuku (w zależności od wzoru wypełnienia - patrz str standard, inne patrz "Katalog Systemów Ogrodzeniowych"), zaślepki otworów montażowych (jeśli występują w danym wzorze) w komplecie z akcesoriami montażowymi. Montaż segmentu Możliwość wykonania segmentów o wymiarach mniejszych niż minimalne (patrz: Katalog Systemów Ogrodzeniowych) należy każdorazowo uzgodnić z Działem Sprzedaży. PrzyzamówieniuopróczwymiarówSiHnależypodać wartości: a, b, c. Segment montowany jest do słupa za pomocą akcesorii montażowych (do każdego z czterech otworów montażowych segmentu należy zastosować 1 kpl. akcesorii montażowych - razem cztery komplety na segment), sposoby mocowania dla poszczególnych wzorów wypełnień - patrz str. 50. Wymiary montażowe Warunki zabudowy L x H 20 [mm] otwór montażowy segmentu P Rys. 3. Oznaczenie zakończenia górnej krawędzi segmentu. Zamiana grotów Wp Wk P - proste zakończenie górnej krawędzi, Wp - zakończenie górnej krawędzi łukiem wypukłym, Wk - zakończenie górnej krawędzi łukiem wklęsłym, Konstrukcja zamknięta Wypełnienie bramy jest umieszczone w ramie z kształtownika zamkniętego o przekroju 40 x 40 [mm]. P Wk Wp P Wk Wp Rys. 4. Konstrukcja zamknięta typu RC. Rys. 5. Konstrukcja zamknięta typu RO. Dotyczy wypełnień zakończonych grotami w systemie STYL i LUX - patrz str Sposób zamiany dotyczy tylko grotów występujących w danym systemie. Dopłaty - patrz "Opcje dodatkowe", str. 48. Skrzynka pocztowa W segmencie istnieje możliwość zamontowania skrzynki pocztowej: BOX1-owymiarach 260 x 330 x 100 [mm] - rys. 7, BOX2-owymiarach 390 x 380 x 115 [mm] - rys. 8. Skrzynka montowana po prawej lub po lewej stronie segmentu. Stronę montażu określa się patrząc od strony posesji, sposób umiejscowienia skrzynki w segmencie - patrz "Katalog Systemów Ogordzeniowych". Skrzynka do segmentów ocynkowanych jest w kolorze RAL 7030 (szary), natomiast do segmentów malowanych w kolorze segmentu. Istnieje możliwość zamontowania skrzynki w bramie dwuskrzydłowej lub furtce (Indywidualna wycena). 80 [mm] S = So - 20 [mm] S o Rys. 2. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu segmentu. S - szerokość segmentu (wymiar zamówieniowy), So - szerokość między słupami, H - wysokość segmentu (wymiar zamówieniowy), Lx - wysokość słupa ogrodzenia nad gruntem. Opcje dodatkowe - za dopłatą Malowanie proszkowe w kolorach RAL Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy), RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały); MAT STRUKTURA - RAL 9005 (czarny). Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy). Inny kolor RAL - tylko po³ysk - dostępne po uzgodnieniu z Działem Handlowym. Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo Rys. 6. Skrzynka pocztowa BOX Rys. 7. Skrzynka pocztowa BOX 2. 45

48 Segmenty ogrodzeniowe posesyjne Poprzeczka pozioma (AW.10.00) Poprzeczka z kształtownika zamkniętego 40 x 27 [mm] przeznaczona do indywidualnego wypełnienia. Maksymalne obciążenie wypełnieniem wynosi 20 [kg/mb] segmentu. Wypełnienie należy mocować za pomocą połączeń rozłącznych (śrubowych) lub nitowanych. Przystępując do montażu wypełnienia należy nawiercić otwory na wkręty, a następnie zabezpieczyć miejsce wiercenia przed korozją. Akcesoria montażowe do słupa stalowego UM1 (opcja) lub słupa betonowego UB1 (opcja). Do poprzeczki nie można mocować elementów wypełnienia metodą spawania. Poprzeczka może być malowana na kolor RAL - dopłata jak za malowanie. A A Rys. 8. Poprzeczka pozioma do indywidualnego wypełnienia. Konstrukcja do indywidualnego wypełnienia Segment bez wypełnienia (rama) z kształtownika zamkniętego 40 x 40 [mm]. Konstrukcja przeznaczona jest do indywidualnego wypełnienia przez klienta. Do konstrukcji klient może przymocować wypełnienie o grubości nie większej niż 20 [mm] i wadze nie przekraczającej 20 [kg/m] szerokości. Wypełnienie należy mocować za pomocą połączeń rozłącznych (śrubowych) lub nitowanych. Przystępując do montażu wypełnienia należy nawiercić otwory na wkręty, a następnie zabezpieczyć miejsce wiercenia przed korozją. Akcesoria montażowe do słupa stalowego UM4 (opcja) lub słupa betonowego UB4 (opcja). Do konstrukcji nie można mocować elementów wypełnienia metodą spawania. Konstrukcja może być malowana na kolor RAL - dopłata jak za malowanie. Wypełnienie pełne (AW 10.TT) Segment jest wypełniony jednostronnie od strony ulicy blachą trapezową T-10 (wysokość trapezu 10 [mm]). Blacha jest dostępna w kolorach (od zewnątrz): RAL 5010 (niebieski), RAL 7016 (popielaty), RAL 8014 (brązowy), RAL 8017 (ciemnobrązowy), RAL 9016 (biały), BTX 2701 (bordowy), BTX 2702 (ceglasty), BTX 4702 (oliwkowy), BTX 6702 (brązowy), od wewnątrz: kolor farby podkładowej (szary lub kremowy). Akcesoria montażowe do słupa stalowego UM4 (opcja) lub słupa betonowego UB4 (opcja). Istnieje możliwość malowania konstrukcji, do której jest zamontowane wypełnienie (blacha T-10) - dopłata jak za malowanie. Rys. 9. Segment wypełniony blachą trapezową - widok od strony ulicy. Rys. 10. Blacha T-10. Możliwość zastosowania opcji dodatkowych typowe specjalne Malowanie proszkowe w kolorach standardowych Malowanie proszkowe w kolorach niestandardowych Malowanie proszkowe na inny kolor RAL Malowanie proszkowe w kolorach specjalnych Inne zakończenie górnej krawędzi Zamiana grotów Konstrukcja zamknięta RC lub RO Skrzynka pocztowa BOX1, BOX2 Konstrukcja do indywidualnego wypełnienia (rama) Poprzeczka pozioma (AW.10.00) Wypełnienie pełne (AW.10.TT) - Opcja niedostępna - Opcja dostępna 46

49 Segmenty ogrodzeniowe posesyjne System CLASSIC STYL LUX Wymiary typowe i specjalne Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 45 Wypełnienie Segment System CLASSIC Wzór AW.10.06/P/EKO RAL standardowy RAL niestandardowy Kolory specjalne Szerokość x wysokość (S x H) w [mm] 2500 x x Do kalkulacji cenowej segmentów ogrodzeniowych w wymiarach specjalnych należy przyjąć minimalną wysokość H=1200 [mm]. LUX STYL CLASSIC Wypełnienie Wzór AW.10.01/P AW.10.02/P AW.10.03/P AW.10.05/P AW.10.06/P AW.10.16/P AW.10.17/P AW.10.30/P AW.10.37/P AW.10.07/P AW.10.08/P AW.10.09/P AW.10.12/P AW.10.14/P AW.10.15/P AW.10.22/P AW.10.23/P AW.10.24/P AW.10.31/Wp AW.10.33/P AW.10.34/P AW.10.39/Wp AW.10.45/Wp AW.10.46/Wp AW.10.48/Wp AW.10.52/P AW.10.53/P AW.10.56/Wp AW.10.57/Wp AW.10.58/Wp AW.10.59/Wp AW.10.60/P AW.10.61/P AW.10.62/Wp Szerokość x wysokość ( S x H) w [mm] 2500 x x x x x x x 1750 ocynk Cena m 2 segmentu w wymiarach specjalnych ocynk wymiary typowe i specjalne ocynk + RAL standardowy + 45% + 55% + 45% + 55% + 30% + 25% + 30% + 20% Malowanie proszkowe wymiary typowe i specjalne ocynk + RAL niestand. + 50% + 60% + 50% + 60% + 35% + 30% + 35% + 25% wymiary specjalne ocynk + inny RAL + 55% + 65% + 55% + 65% + 40% + 35% + 40% wymiary typowe i specjalne ocynk + kolory specjalne + 30% + 35% Maksymalny wymiar segmentu w wymiarach specjalnych 3000 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 1750 P - proste zakończenie górnej krawędzi, Wp - zakończenie górnej krawędzi łukiem wypukłym. Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 47

50 Segmenty ogrodzeniowe posesyjne Opcje dodatkowe wymiary typowe wykonanie specjalne CLASSIC STYL LUX CLASSIC STYL LUX Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy) RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały) MAT STRUKTURA - RAL 9005 (czarny) - dla AW.10.TT - malowana tylko konstrukcja Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy) - dla AW.10.TT - malowana tylko konstrukcja cena patrz str. 47 Malowanie proszkowe na inny RAL - tylko połysk (po uzgodnieniu z Działem Handlowym) - dla AW.10.TT - malowana tylko konstrukcja Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo - dla AW.10.TT - malowana tylko konstrukcja Inne zakończenie górnej krawędzi - nie dotyczy AW.10.TT P Wp Proste Wypukłe dla: AW.10.01, AW.10.02, AW.10.03, AW.10.05, AW 10.06, AW.10.16, AW.10.17, AW.10.30, AW.10.07, AW 10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW.10.31, AW.10.33, AW.10.34, AW.10.39, AW.10.45, AW.10.46, AW.10.48, AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW w zależności od wzoru wypełnienia - patrz str. 6-9 standard + 5% bez dopłaty bez dopłaty Wk Wklęsłe dla: AW.10.01, AW.10.02, AW.10.03, AW.10.05,AW.10.06, AW.10.16, AW.10.17, AW.10.30,AW.10.07, AW.10.09, AW.10.12, AW.10.14,AW.10.15, AW.10.22, AW.10.23, AW.10.24,AW.10.33, AW.10.34, AW.10.45, AW % bez dopłaty do H=1400[mm] do H=1950[mm] + 25% + 35% Konstrukcja zamknięta - nie dotyczy AW.10.TT RC dla: AW.10.01, AW.10.02, AW.10.05, AW.10.06, AW.10.16, AW RO(P) dla: AW.10.07, AW.10.08, AW.10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW.10.31, AW.10.33, AW.10.34, AW.10.39, AW.10.45, AW.10.46, AW.10.48, AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW.10.60, AW % + 30% Konstrukcja zamknięta minimalna szerokość segmentu = 1000 [mm] - nie dotyczy AW.10.TT RO(Wp) dla: AW.10.07, AW.10.09, AW.10.12, AW.10.14, AW.10.15, AW.10.22, AW.10.23, AW.10.24, AW RO(Wk) dla: AW.10.07, AW 10.09, AW.10.12, AW 10.14, AW.10.15, AW.10.22, AW.10.23, AW % + 40% +40% TOP na TOP bez dopłaty Zamiana grotów - nie dotyczy AW.10.TT Sp na TOP TOP na Sp bez dopłaty + 5% Sp na Sp + 2% ocynk 21 / za mb Poprzeczka pozioma (AW.10.00) ocynk + RAL standardowy ocynk + RAL niestandardowy ocynk + inny RAL 29 / za mb 31 / za mb 33 / za mb ocynk + kolory specjalne 35 / za mb Konstrukcja do indywidualnego wypełnienia (bez wypełnienia - rama) Sposób obliczenia ceny: [ 2 x (S + H) ] x cena H S ocynk ocynk + RAL standardowy ocynk + RAL niestandardowy ocynk + inny RAL ocynk + kolory specjalne Skrzynka pocztowa BOX 1 BOX Ścięcie na ostro (powyżej 1800 [mm]) - tylko AW Wypełnienie pełne (AW.10.TT) + 5% + 20% do ceny AW w wymiarach specjalnych - Opcja niedostępna 48 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

51 Słupy ogrodzeniowe Rys. 1. Słup zakończony daszkiem typu P (piramidka) - standard. Słupy SP, SN, SK nie są wyposażone w akcesoria montażowe, należy je zamówić osobno (za dopłatą) - patrz "Opcje dodatkowe", str. 54. W standardzie słupy do bram dwuskrzydłowych posiadają nawiercone otwory wraz z zamontowanymi w nich nitonakrętkami wpuszczanymi M10 oraz śruby nierdzewne M10 x 30 do przykręcenia płytek montażowych. W standardzie słupy do furtek posiadają nawiercone otwory wraz z zamontowanymi w nich nitonakrętkami wpuszczanymi M8 oraz śruby nierdzewne M8 x 25 do przykręcenia płytek montażowych. min 800 [mm] lecz poniżej strefy przemarzania wg PN-81/B Rys. 2. Słup PG - montaż w gruncie (standard). Rys. 3. Słup PS - montaż na stopie (opcja). Zalecana długość słupa zamykającego z chwytakiem do bramy przesuwnej oraz słupów do bram dwuskrzydłowych i furtek = wysokość konstrukcji bramy (H) [mm]. Dobór długości słupów segmentów ogrodzeniowych w zależności od sposobu montażu (montaż w gruncie, montaż na stopie) - patrz str. 51. Informacje ogólne Wykonanie standardowe: kształtownik stalowy zamknięty, zabezpieczenie antykorozyjne: ocynk ogniowy, daszek typu P (piramidka). Znaczenie nazewnictwa PG - słup przeznaczony do montażu w gruncie, PS - słup przeznaczony do montażu na stopie montażowej, SP SN SK SB BD FD KD BF KF - słup pośredni z otworami montażowymi, - słup narożny z otworami montażowymi, - słup końcowy z otworami montażowymi, - słup bez otworów montażowych, - słup z otworami montażowymi do bramy dwuskrzydłowej, - słup z otworami montażowymi do bramy dwuskrzydłowej i furtki, - słup z otworami montażowymi do segmentu i bramy dwuskrzydłowej, - słup z otworami montażowymi do furtki, - słup z otworami montażowymi do segmentu i furtki, Słupy SP, SN, SK o przekroju (60x60, 80x80, 100x100, 120x120) do segmentów posiadają otwory montażowe oraz zamontowane w nich nitonakrętki kołnierzowe. Zalecany minimalny przekrój słupów segmentów ogrodzeniowych CLASSIC, STYL, LUX w wykonaniu typowym i specjalnym należy przyjąć 60 x 60 [mm]. W przypadku zakupienia słupów SB po nawierceniu otworów należy je nagwintować lub stosować nitonakrętki kołnierzowe - patrz "Opcje dodatkowe", str. 54. Montaż słupa PG, PS Słup może być montowany w fundamencie betonowym, którego głębokość powinna być większa niż strefa przemarzania w danym regionie - rys. 2 lub na stopie przytwierdzonej za pomocą kotew do utwardzonego podłoża (np. fundament betonowy - rys. 3). Dobór słupów Do bram dwuskrzydłowych i furtek przekrój słupa jest dobierany na podstawie tabeli 1 i 2. Wysokość skrzydła bramy (H) w [m] 2,0 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1,2 1,1 100x100x3 120x120x3 1,0 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,4 4,6 4,8 5,0 5,2 5,4 5,6 5,8 6,0 Szerokość między słupami (S o) w [m] Tab. 1. Dobór słupów do bram ogrodzeniowych dwuskrzydłowych. Wysokość skrzydła furtki (H) w [m] 2,0 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1,2 1,1 1,0 80x80x3 100x100x3 120x120x3 0,8 0,9 1,0 1,1 1,2 1,3 1,35 Szerokość między słupami (S o) w [m] Tab. 2. Dobór słupów do furtek ogrodzeniowych. Opcje dodatkowe - za dopłatą Malowanie proszkowe w kolorach RAL 120x120x6 160x160x4 Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy), RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały); MAT STRUKTURA - RAL 9005 (czarny). Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy). Inny kolor RAL - tylko po³ysk - dostępne po uzgodnieniu z Działem Handlowym. Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo. Istotne informacje dotyczące kolorów - patrz str. 1 punkt 1. W przypadku zamówienia wyrobów o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami. 49

52 Słupy ogrodzeniowe Maskownica Maskownica uchwytów montażowych stosowana jest w systemie LUX (oprócz wzorów AW.10.52, AW.10.53). Maskownica jest wykonana z aluminium. W wersji ocynk - maskownica w kolorze RAL 7030 (szary), w wersji ocynk + RAL - w kolorze słupa. Maskownica przeznaczona jest do słupów stalowych oraz betonowych o minimalnym przekroju 100 x 100 [mm]. Daszek z kulką - typ K Daszek z kulką dostępny tylko ze słupami o przekroju: 60 x 60, 80 x 80, 100 x 100, 120 x 120 [mm]. Rys. 5. Słup stalowy zakończony daszkiem z kulką. Rys. 4. Maskownica uchwytu montażowego. Akcesoria montażowe Do istniejących słupów ogrodzenia można zamówić akcesoria montażowe do segmentów (za dopłatą - patrz "Opcje dodatkowe", str. 53. Uchwyty montażowe mogą być montowane do słupa stalowego (typ UM - opcja) lub do słupa betonowego (typ UB - opcja). System Wzór Typ montażu 1 kpl. UM1 / UB1 Domofon W słupie, do którego będzie montowana furtka ogrodzeniowa można zamontować domofon lub wideo domofon. Minimalny przekrój słupa wynosi 120 x 120 [mm]. UNO (nr 1129/341) - zestaw do domu jednorodzinnego (panel zewnętrzny przykręcany do słupa) - rys. 6, UNO2 (nr 1129/10) - zestaw do domu jednorodzinnego (panel zewnętrzny przykręcany do słupa); o uproszczonym montażu (dwuprzewodowy) - rys. 7, DUO (nr 1129/342) - zestaw do domu dwurodzinnego (panel zewnętrzny przykręcany do słupa) - rys. 8, Wideo domofon (nr 1202/711) - zestaw do domu jednorodzinnego, panel zewnętrzny wpuszczany do słupa, panel wewnętrzny wyposażony w czarno-biały 4 calowy ekran - rys. 9. CLASSIC AW AW AW AW AW AW AW UM1 / UB1 UM1 / UB1 UM4 / UB4 UM1 / UB1 M8x M8 o 8,4 UM UB AW AW AW UM1 / UB1 1 kpl. UM2 / UB2 Rys. 6. Domofon UNO (nr 1129/341). Rys. 7. Domofon UNO2 (nr 1129/10). STYL AW.10.TT AW AW AW AW AW AW UM4 / UB4 UM2 / UB2 M8x M8 o 8, UM UB AW AW kpl. UM3 / UB3 AW AW AW AW AW AW UM3 / UB3 M8x35 15 M8 o 8, UM UB Rys. 8. Domofon DUO (nr 1129/342). Rys. 9. Wideo domofon (nr 1202/711). AW AW LUX AW AW AW AW UM4 / UB4 1 kpl. UM4 / UB4 M8x16 AW AW UM3 / UB3 UM AW AW UB AW M8 50

53 Słupy ogrodzeniowe Montaż na stopie PST 2, PST 4 Montażu stopy należy dokonać przy użyciu kotew stalowych osadzonych w otworze na zaprawie iniekcyjnej szybkowiążącej. PST 2 (dwa otwory) (R) Ø12 PST 4 (cztery otwory) (R, P) Ø12 A=a+80 a linia ogrodzenia A=a+80 a linia ogrodzenia x6 b B=b+10 a x b = 60 x 60 [mm] a x b = 80 x 80 [mm] a x b = 100 x 100 [mm] a x b = 120 x 120 [mm] x6 b B=b+10 a x b = 60 x 60 [mm] a x b = 80 x 80 [mm] a x b = 100 x 100 [mm] a x b = 120 x 120 [mm] R - segment, P - brama przesuwna Dobór długości słupów segmentów ogrodzeniowych Słup PG Montaż w gruncie Słup PS Montaż na stopie L L H L P L H L=H+100[mm] Wk L H H =H-c 1 L c Wp L H 1 H L=H-c+100[mm] c - patrz "Katalog Systemów Ogrodzeniowych"

54 Słupy ogrodzeniowe do bram dwuskrzydłowych i furtek Słup PG - montaż w gruncie Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 49 ocynk - cena słupa PG - typowy 80x80(3) 100 x 100 (3) 120 x 120 (3) 120 x 120 (6) 160 x 160 (4) BF KF FD BF KF BD KD FD BF KF BD KD FD BF KF BD KD FD BF KF BD KD FD L - długość ocynk + RAL standardowy - cena słupa PG - typowy 80x80(3) 100 x 100 (3) 120 x 120 (3) 120 x 120 (6) 160 x 160 (4) BF KF FD BF KF BD KD FD BF KF BD KD FD BF KF BD KD FD BF KF BD KD FD L - długość ocynk + RAL niestand. ocynk + inny RAL ocynk + kolor specjalny Malowanie proszkowe - dopłata do wersji ocynk + RAL standardowy + 5% + 10% + 15% Słup PS - montaż na stopie Montaż na stopie - wymaga indywidualnego doboru parametrów technicznych - indywidualna wycena. 52 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

55 Słupy ogrodzeniowe do segmentów Słup PG - montaż w gruncie Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str. 49 ocynk - cena słupa 60 x 60 (2) 80 x 80 (2) 100 x 100 (2) 120 x 120 (3) 120 x 120 (6) 160 x 160 (4) PG - typowy SB SP SK SB SP SK SB SP SK SB SP SK SB SP SK SB SP SK SN SN SN SN SN SN L - długość PG - nietypowy cena za mb Cena minimalna słupa = cena 1 mb w odpowiednim wykonaniu. ocynk + RAL standardowy - cena słupa 60 x 60 (2) 80 x 80 (2) 100 x 100 (2) 120 x 120 (3) 120 x 120 (6) 160 x 160 (4) PG - typowy SB SP SK SB SP SK SB SP SK SB SP SK SB SP SK SB SP SK SN SN SN SN SN SN L - długość PG - nietypowy cena za mb ocynk + RAL niestand. ocynk + inny RAL ocynk + kolor specjalny Malowanie proszkowe - dopłata do wersji ocynk + RAL standardowy + 5% + 10% + 15% Cena minimalna słupa = cena 1 mb w odpowiednim wykonaniu. Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 53

56 Słupy ogrodzeniowe do segmentów Słup PS - montaż na stopie Kolory standardowe, niestandardowe, inny kolor RAL, specjalne - patrz str x 60 (2) 80 x 80 (2) 100 x 100 (2) 120 x 120 (3) 120 x 120 (6) 160 x 160 (4) Słup PS cena za mb SB SP SK SB SP SK SB SP SK SB SP SK SB SP SK SB SP SK SN SN SN SN SN SN ocynk ocynk + RAL standardowy ocynk + RAL niestand. ocynk + inny RAL ocynk + kolor specjalny Cena minimalna słupa = cena 1 mb w odpowiednim wykonaniu. Stopa montażowa 60x60 80x80 100x x120 60x60 80x80 100x x120 Stopa montażowa cena za szt. Stopa PST 2 (R) Stopa PST 4 (R, P) ocynk ocynk + RAL standardowy ocynk + RAL niestand ocynk + inny RAL ocynk + kolor specjalny Cena słupa PS ze stopą montażową = cena słupa PS + cena stopy montażowej. Opcje dodatkowe Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy), RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały) MAT STRUKTURA - RAL czarny Malowanie proszkowe w kolorach niestandardowych: MAT - RAL 3005 (czerwony), RAL 7040 (szary), RAL 8017 (brązowy), RAL 8019 (brązowy) cena patrz str. 52 Malowanie proszkowe na inny RAL - tylko połysk (po uzgodnieniu z Działem Handlowym) Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo Daszek z kulką - typ K do słupów o przekroju 60 x 60, 80 x 80, 100 x 100, 120 x 120 [mm] ocynk ocynk + RAL (standardowy, niestandardowy, inny RAL, specjalny) za szt. za szt. UNO (nr 1129/341) - zestaw do domu jednorodzinnego (panel zewnętrzny przykręcany do słupa) za szt. Domofony UNO2 (nr 1129/10) - zestaw do domu jednorodzinnego o uproszczonym montażu - dwuprzewodowy (panel zewnętrzny przykręcany do słupa) za szt. DUO (nr 1129/342) (wersja natynkowa) - zestaw do domu dwurodzinnego (panel zewnętrzny przykręcany do słupa) za szt. Wideo domofon Wideo domofon (1202/711), (panel zewnętrzny wpuszczany do słupa) za szt. Akcesoria montażowe do słupa stalowego Akcesoria montażowe do słupa betonowego UM1, UM2, UM3, UM4 - ocynk pasywowany do segmentów ocynkowanych UM1, UM2, UM3, UM4 - czarny mat RAL 9005 do segmentów malowanych UB1, UB2, UB3, UB4 - ocynk pasywowany do segmentów ocynkowanych UB1, UB2, UB3, UB4 - czarny mat RAL 9005 do segmentów malowanych Nitonakrętki kołnierzowe M10 (stalowe ocynkowane, żółte) - do słupów o grubości ścianki 2 3 [mm] - 1 opakowanie (100 szt.) Maskownica - tylko system LUX (nie dotyczy AW.10.52, AW.10.53) za kpl. za kpl. za kpl. za kpl. za op. za szt. 54 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

57 OFERTA SPECJALNA System DUET Bramy ogrodzeniowe posesyjne dwuskrzydłowe Furtki ogrodzeniowe posesyjne

58

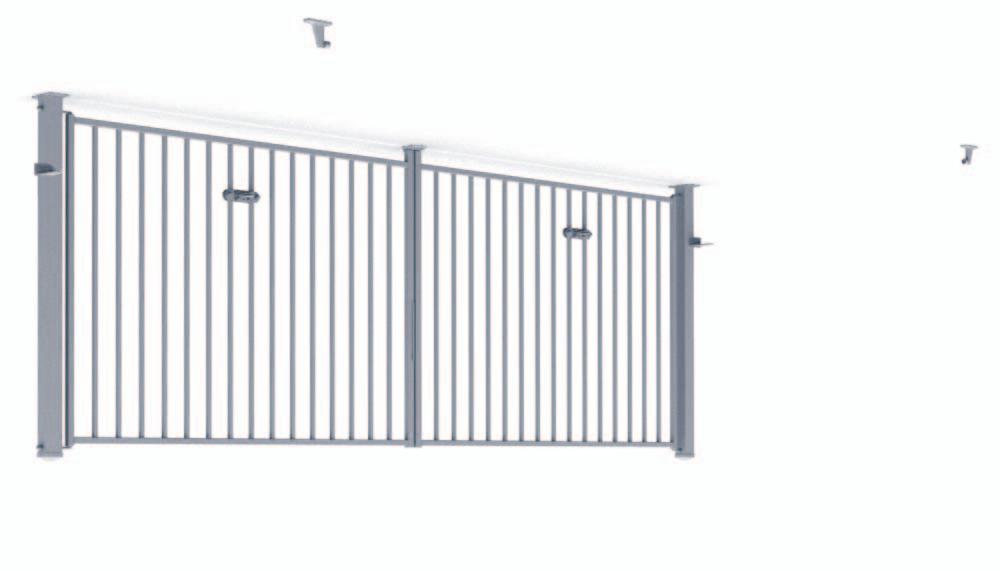

59 Bramy ogrodzeniowe posesyjne dwuskrzydłowe System DUET Wymiary typowe A Brama ręczna DUET 1 - R A Brama automatyczna DUET 1 - A A E' Rys. 1. Zawias. A' B Brama ręczna DUET 2 - R A' Brama automatyczna DUET 2 - A C D E'' C' D' A' B C D C' D' E' E'' Rys. 2. Zawias. Rys. 3. Zamek zwykły. Rys. 4. Rygiel. Rys. 5. Ogranicznik (odbojnik). Rys. 6. Stopka. Rys. 7. Ogranicznik (odbojnik). Rys. 8. Przygotowanie pod automat. Rys. 9. Przygotowanie pod automat. Informacje ogólne Brama ręczna ze słupami 80 x 80 x 2 [mm] oraz kompletem zawiasowozamkowym, symetryczny podział skrzydeł. Brama posiada standardowo zawiasy mocowane do słupów. Zawiasy znajdują się w osi bramy. Zabezpieczenie antykorozyjne: ocynkowanie ogniowe lub ocynkowanie ogniowe + powleczenie poliestrowe. Wymiary montażowe Warunki zabudowy 20 [mm] Brama rêcznie otwierana wyposażona jest w zamek zwykły (wpuszczany), wkładka bębenkowa (trzy klucze). Brama w standardzie wyposażona jest w ogranicznik (odbojnik) przed samoczynnym zamknięciem skrzydła. Patrząc od strony posesji lewe skrzydło (bierne) jest ryglowane do podłoża, a prawe (czynne) posiada zamek. Brama w wersji z napêdem nie posiada zamka i rygla: brama może być wyposażona w napęd montowany do skrzydeł i słupów. Siłowniki są samohamowne, tzn. potrafią utrzymać otwarte lub zamknięte skrzydło bramy bez dodatkowych rygli lub elektrozamków. DUET 1 - brama w konstrukcji zamkniętej, zakończenie górnej krawędzi proste konstrukcja nośna z kształtownika 30 x 30 [mm] i 40 x 30 [mm]. Wypełnienie skrzydła: kształtownikiem zamkniętym 20 x 20 w konstrukcji zamkniętej dla H = 1200 i 1450 [mm], a 25 x 25 [mm] przy H = 1750 [mm], prześwit między kształtownikami ~100 [mm]. DUET 2 - brama w konstrukcji otwartej, zakończenie górnej krawędzi proste konstrukcja nośna z kształtownika 40 x 27 [mm]. Wypełnienie skrzydła: kształtownikiem zamkniętym 20 x 20 nakładkowo, prześwit między kształtownikami ~100 [mm]. C S j S o 80 Rys. 10. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy dwuskrzydłowej - widok od strony posesji. T 20 [mm] Szerokość przejazdu (Sj) w [mm] Szerokość Prześwit całkowita (C) w [mm] brama ręczna brama z napędem (T) w [mm] DUET 1 DUET 2 So So So So S o S o S o - szerokość między słupami (wymiar zamówieniowy), H - wysokość skrzydła bramy (wymiar zamówieniowy), Sj - szerokość światła przejazdu po zamontowaniu bramy, C - odległość pomiędzy krawędzią skrzydła bramy, a krawędzią ceownika (słupa) od strony zawiasu, Lx - wysokość słupa od poziomu gruntu, L - całkowita długość słupa, T - szerokość całkowita bramy ze słupami. H 80 Lx L Szerokość między słupami (S ) w [mm] o 3000, 3500, 4000 Wysokość skrzydła (H) w [mm] Wymiary słupa (L) w [mm] 80 x 80 x x 80 x x 80 x

60 Bramy ogrodzeniowe posesyjne dwuskrzydłowe System DUET Wymiary typowe Malowanie proszkowe w kolorach RAL Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy), RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały); MAT STRUKTURA - RAL 9005 (czarny). Automatyka Istotne informacje dotyczące kolorów - patrz strona 1 punkt 1. W przypadku zamówienia wyrobów o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami. Brama dostępna jest w wersji automatycznej. Napęd umożliwiający otwieranie jej za pomocą nadajnika radiowego. W razie zaniku energii elektrycznej siłowniki można rozblokować poprzez zamek zwalniający mechanizm napędowy znajdujący się na każdym siłowniku. Napęd liniowy do bram dwuskrzydłowych LiftMaster ECO 300 w komplecie: dwa siłowniki - brama dwuskrzydłowa, centrala zewnętrzna, droga radiowa LiftMaster: zintegrowane radio z jednym nadajnikiem dwukanałowym DTM (Neo 2). Charakterystyka napędu LiftMaster ECO 300: czas włączenia (sprawność ED w [%])-4minpracy ciągłej, zasilanie - 230V, pobór mocy W, czas otwarcia - 20 [mm] / sek, położenie skrajne - ogranicznik ruchu. Dodatkowy nadajnik zdalnego sterowania Do bramy z napędem. Dostępny w wersji dwukanałowej lub czterokanałowej. Komplet fotokomórek Fotokomórki (nadajnik i odbiornik) są zabezpieczeniem przed ruchem skrzydła bramy, gdy w jej świetle znajduje się przeszkoda. Fotokomórki mogą być montowane na słupach ogrodzenia. Kolumna do fotokomórki Kolumna przeznaczona do montażu fotokomórki. Wyposażona jest w stopkę, którą należy przymocować do utwardzonego podłoża. Kolumna w kolorze czarnym. Wspornik mocowania fotokomórki na słupie Kształtownik 60 x 40 [mm] umożliwiający mocowanie fotokomórki do słupa od strony ulicy. Wspornik z daszkiem plastikowym w kolorze czarnym. Rys. 11. Wspornik mocowania fotokomórki na słupie. Brama dwuskrzydłowa - DUET 1 - R Wysokość skrzydła (H) w [mm] Szerokość między słupami (S o) w [mm] ocynk ocynk + RAL standardowy ocynk ocynk + RAL standardowy ocynk 3500 Dopłata do wersji z napędem "DUET 1 - A" zł 4000 ocynk + RAL standardowy Brama dwuskrzydłowa - DUET 2 - R Wysokość skrzydła (H) w [mm] Szerokość między słupami (S o) w [mm] ocynk ocynk + RAL standardowy ocynk ocynk + RAL standardowy ocynk 3500 Dopłata do wersji z napędem "DUET 2 - A" zł 4000 ocynk + RAL standardowy Dopłaty za opcje doliczane są do podstawowej ceny bramy. OPCJE DODATKOWE Fotokomórki NICE (BF) Kolumna do fotokomórki Lampa ostrzegawcza NICE Antena zewnętrzna NICE Nadajnik dwukanałowy DTM (Neo 2) Nadajnik czterokanałowy DTM (Neo 4) Wyłącznik przewodowy Wspornik mocowania fotokomórki na słupie za kpl za szt za szt za szt za szt za szt za szt za kpl. 58 Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych

61 Furtki ogrodzeniowe posesyjne System DUET Wymiary typowe Furtka DUET 1 Furtka DUET 2 Szerokość światła przejścia (S j ) w [mm] Odległość (C) w [mm] (G) w [mm] Szerokość całkowita (T) w [mm] DUET 1 S 185 o S o DUET 2 S 190 o S o Informacje ogólne Furtka ręczna ze słupami 60 x 60 x 2 [mm] oraz kompletem zawiasowozamkowym. Furtka wyposażona jest w zamek zwykły (wpuszczany) z wkładką bębenkową (trzy klucze). Furtka posiada standardowo zawiasy mocowane do słupów. Zawiasy znajdują się w osi furtki. Zabezpieczenie antykorozyjne: ocynkowanie ogniowe lub ocynkowanie ogniowe + powleczenie poliestrowe. DUET 1 - furtka w konstrukcji zamkniętej, zakończenie górnej krawędzi proste konstrukcjanośnazkształtownika30x30[mm]i40x30[mm]. Wypełnienie skrzydła: kształtownikiem zamkniętym 20 x 20 w konstrukcji zamkniętej dla H = 1200 i 1450 [mm], a 25 x 25 [mm] przy H = 1750 [mm], prześwit między kształtownikami ~100 [mm]. DUET 2 - furtka w konstrukcji otwartej, zakończenie górnej krawędzi proste konstrukcja nośna z kształtownika 40 x 27 [mm]. Wypełnienie skrzydła: kształtownikiem zamkniętym 20 x 20 nakładkowo, prześwit między kształtownikami ~100 [mm]. S o - szerokość między słupami (wymiar zamówieniowy), H - wysokość skrzydła furtki (wymiar zamówieniowy), Sj - szerokość światła przejścia po zamontowaniu furtki, C - odległość pomiędzy krawędzią skrzydła furtki, a krawędzią ceownika (słupa) od strony zawiasu, G - odległość pomiędzy krawędzią skrzydła furtki, a krawędzią ceownika (słupa) od strony zamka, Lx - wysokość słupa od poziomu gruntu, L - całkowita długość słupa, T - szerokość całkowita furtki ze słupami. Szerokość między słupami (S ) w [mm] o 1000, 1200 Wysokość skrzydła (H) w [mm] Malowanie proszkowe w kolorach RAL Wymiary słupa (L) w [mm] 60 x 60 x x 60 x x 60 x 2200 Malowanie proszkowe w kolorach standardowych: MAT - RAL 5010 (niebieski), RAL 6005 (zielony), RAL 7016 (grafitowy), RAL 7030 (szary), RAL 8014 (brązowy), RAL 9005 (czarny), RAL 9016 (biały); MAT STRUKTURA - RAL 9005 (czarny). Wymiary montażowe Warunki zabudowy 20 [mm] Istotne informacje dotyczące kolorów - patrz strona 1 punkt 1. W przypadku zamówienia wyrobów o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami. H Lx L Zamek elektromagnetyczny z pamięcią Furtka może być wyposażona w zamek elektromagnetyczny z pamięcią umożliwiający rozblokowanie zatrzasku za pomocą przycisku naściennego. Elektrtomagnes posiada pamięć utrzymującą zatrzask w pozycji rozblokowanej do czasu otwarcia furtki i ponownego jej zamknięcia. Zamek elektromagnetyczny jest zamontowany w ceowniku montażowym przykręcanym do słupa furtki. W razie zaniku energii elektrycznej lub wejścia na posesję, furtkę można otworzyć za pomocą klucza. C 60 S j S o T G 80 [mm] Rys. 3. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu furtki - widok od strony posesji. Kierunek otwierania furtki Kierunek otwierania furtki - patrz str. 39. Furtka - DUET 1 - R Wysokość skrzydła (H) w [mm] Furtka - DUET 2 - R Wysokość skrzydła (H) w [mm] Szerokość między słupami (S o) w [mm] ocynk ocynk + RAL standardowy ocynk ocynk + RAL standardowy Szerokość między słupami (S o) w [mm] ocynk ocynk + RAL standardowy ocynk ocynk + RAL standardowy OPCJE DODATKOWE Zamek elektromagnetyczny z pamięcią za szt. Do podanych cen należy doliczyć podatek VAT wg obowiązujących przepisów Ceny w polskich złotych 59
