3.1 Wykaz materiałów zasadniczych i dodatków 3.2 Wymagania dla tkaniny przeznaczonej na pokrowiec w kamuflażu pantera 3.3

Transkrypt

1

2 Spis treści 1 Fotografia przedmiotu Opis przedmiotu Wymagania Techniczne Wykaz materiałów zasadniczych i dodatków Wymagania dla tkaniny przeznaczonej na pokrowiec w kamuflażu pantera Rodzaje szwów i ściegów maszynowych Zestawienie elementów składowych Opis wykonania Cechowanie i pakowanie Rysunki techniczne Tabela wymiarów wyrobu gotowego Zasady odbioru Tryb oceny zgodności Nadzór nad wyrobem Postanowienia ogólne Badania zdawczo-odbiorcze Badania okresowe Zakres, wymagania i metody badań Gwarancja na wyrób

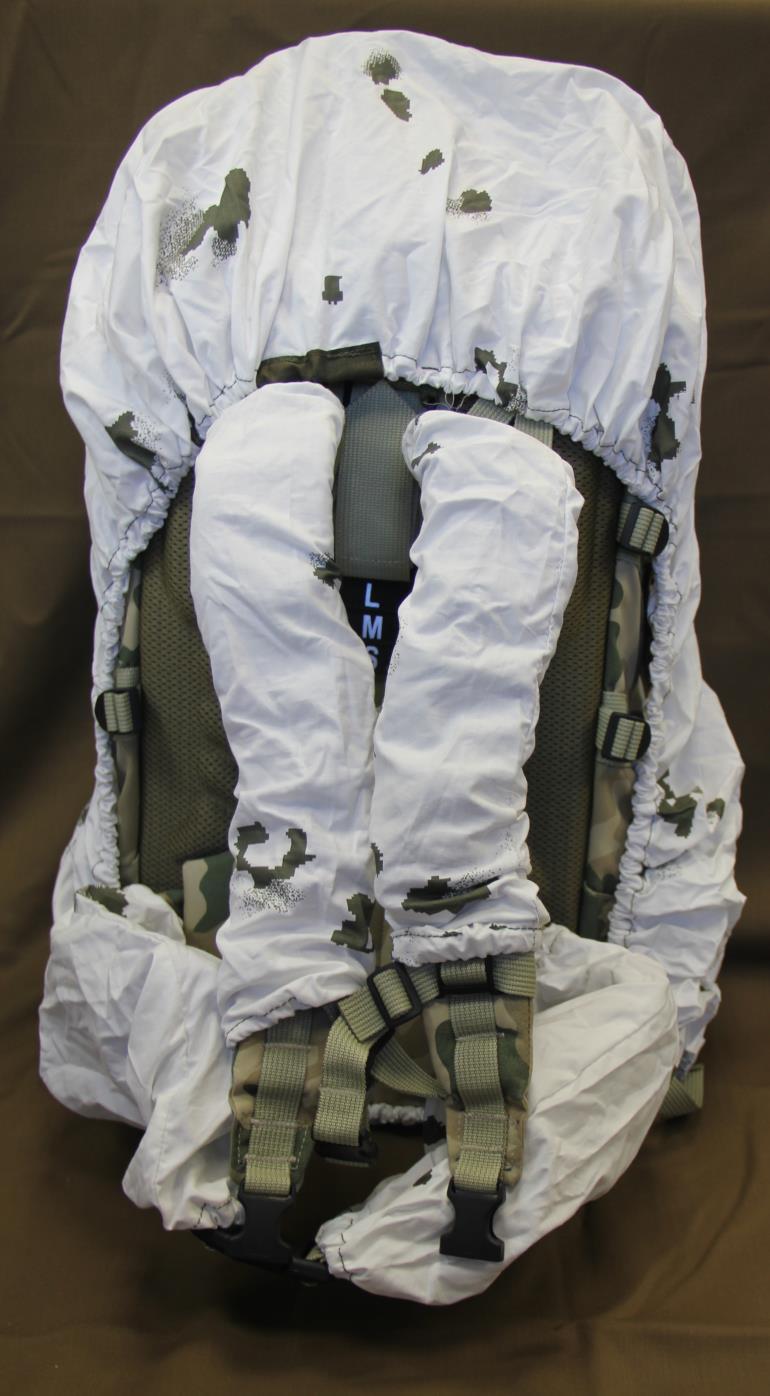

3 1 Fotografia przedmiotu Duży plecak z pokrowcami w kolorze białym (Identyczny układ pokrowców w kamuflażu pantera ) 3

4 2 Opis przedmiotu Pokrowce do zasobnika piechoty górskiej Wzór 987P/MON (złożonego z plecaka dużego i małego) będą pełniły funkcje przeciwdeszczową oraz kamuflażową w dwóch wersjach kolorystycznych: - nadruku maskującego: pantera, - w kolorze białym z jednobarwnym nadrukiem maskującym, zwanym dalej kamuflażem białym. Pokrowiec przeznaczony będzie na duży plecak lub na połączone ze sobą razem: duży i mały plecak. Komplet pokrowca w kamuflażu pantera oraz kamuflażu białym powinien składać się z pokrowców na: duży plecak, szelki dużego plecaka oraz pas biodrowy dużego plecaka. Pokrowce w kamuflażu pantera powinny być wykonane z tkaniny poliamidowej barwionej na kolor khaki z nadrukiem maskującym pantera z wykończeniem wodoszczelnym, natomiast pokrowce w kamuflażu białym powinny być wykonane z tkaniny bawełnianej w kolorze białym z jednobarwnym nadrukiem maskującym. Każdy z pokrowców na obwodzie powinien być wykończony tunelem z wciągniętą w środku gumą (ściągającą). 3 Wymagania Techniczne 3.1 Wykaz materiałów zasadniczych i dodatków Tablica 1 Lp. Nazwa materiału Dane techniczne Wymagania Tkanina zasadnicza na pokrowce w kamuflażu pantera Wzmocnienie na tunel pokrowców na duży plecak w kamuflażu pantera Wzmocnienie na tunel pokrowców na duży plecak w kamuflażu białym Tkanina zasadnicza na pokrowce w kamuflażu białym Guma okrągła (ściągacz pokrowca dużego) Tkanina poliamidowa - barwiona na kolor khaki z nadrukiem maskującym pantera z wykończeniem wodoszczelnym Tkanina bawełniana w kolorze białym z jednobarwnym nadrukiem maskującym - art. UMB 1 WTU Tablica 2 Załącznik nr A do WDTT na ubranie maskujące białe zmodernizowane Wzór 616A/MON Średnica (3 4) mm, kolor czarny - 4. Stoper do gumy okrągłej Tworzywowy, kolor czarny Guma płaska (ściągacze pokrowców na szelki i pas biodrowy) Taśma syntetyczna (do karabińczyka oraz do kółka) Szerokość (10±2)mm - Szerokość 10 mm, kolor zielony - 4

5 7. Karabińczyk Tworzywowy, długość ok. 4 cm, kolor czarny - 8. Kółko 9. Nici rdzeniowe poliestrowo- bawełniane w kolorze ciemnozielonym nadruku maskującego pantera Tworzywowe, średnica (8-10)mm, kolor czarny Masa linowa (105 ± 10) tex, minimalna średnia siła zrywająca 37N - PN-ISO 1139:1998 PN-EN 12590:2002 NO-84-A203:2004 NO-84- A203:2004/A1: Wszywka informacyjna - wg pkt Wymagania dla tkaniny przeznaczonej na pokrowiec w kamuflażu pantera Tkanina poliamidowa barwiona na kolor khaki z nadrukiem maskującym pantera z wykończeniem wodoszczelnym Lp. Nazwa parametru Tablica 2 Jednostka miary Wartość parametru Metoda badania wg Skład surowcowy tkaniny PA 6.6 (100%) PN-P-04604: Masa powierzchniowa, nie więcej niż: Maksymalna siła zrywająca pasek tkaniny, nie mniej niż: Siła rozdzierająca, nie mniej niż: Zmiana wymiarów po praniu (40 C), nie więcej niż: 6. Wodoszczelność, nie mniej niż: g/m osnowa 600 N wątek 800 PN-EN ISO : (Metoda A) PN-EN ISO 1421: osnowa 15 PN-EN ISO N : wątek 25 (Metoda B) osnowa 3,5 PN-EN ISO 5077:2011 % pranie wg PN-EN ISO wątek 3,5 6330:2012 cm sł. wody 7. Stopień odporności wybarwień, nie mniej niż: 130 PN-EN PN-ISO 811: Światło /Xenotest/ zmiana barwy tła zmiana barwy nadruku 5 5 PN-EN ISO 105-B02: Pranie w temperaturze 40 Tarcie (dotyczy wszystkic h kolorów) suche mokre zmiana barwy 4 PN-EN ISO zabrudzenie bieli stopień bawełny/poliamid 4/4 zabrudzenie bieli bawełny 4 zabrudzenie bieli bawełny C06:2010 (Metoda A1S-40 C) PN-EN ISO 105-X12:

6 8. Wymagania dla barw (współrzędne barw i reemisja) tkaniny z nadrukiem maskującym pantera p. 2.2 NO-84-A203: 2004 oraz NO-84- A203:2004/A1:2010 PN-EN ISO 105-J01:2002 PN-EN ISO 105-J03:2009 (geometria urządzenia pomiarowego: współrzędne barwy d/0 lub d/8, reemisja 0/d lub 8/d) 3.3 Rodzaje szwów i ściegów maszynowych Szwy i ściegi wg PN-P-84501:1983 i PN-P-84502:1983. Gęstość ściegu stębnowego (3 3,5)/1 cm. 4 Zestawienie elementów składowych Lp. Tablica 3 Elementy składowe Pokrowiec na duży plecak Ilość sztuk dla 1 kompletu 1. Pokrowiec część zasadnicza z tkaniny zasadniczej 1 2. Tunel/plisa z tkaniny zasadniczej 1 3. Wzmocnienie na tunel pokrowca 1 4. Guma okrągła 1 5. Stoper 1 6. Tasiemka syntetyczna 2 7. Karabińczyk 2 Pokrowce na szelki i pas biodrowy (duży plecak) 1. Pokrowiec część zasadnicza Guma płaska Tasiemka syntetyczna Kółko Opis wykonania Proces produkcyjny składa się z następujących etapów: - krojenie materiału zasadniczego (części zasadniczej oraz tunelu/plisy) i dodatków, - przygotowanie tunelu (na duży pokrowiec) do wszycia, Uwaga: Tunel powinien być wykonany z podwójnie złożonej tkaniny zasadniczej pokrowca (umożliwi to swobodne bez oporu przesuwanie się gumy wewnątrz tunelu), - szycie pokrowców z podłożeniem gumy, pasków z taśmy, - założenie stoperów na gumę okrągłą. 6

7 6 Cechowanie i pakowanie Cechowanie Każdy z elementów pokrowców powinien posiadać wszytą wszywkę informacyjną zawierającą następujące dane: - nazwę wykonawcy/dostawcy, - nazwa elementu (np. pokrowiec na pas biodrowy plecaka), - datę produkcji (miesiąc i rok), - informację o sposobie konserwacji, - numer partii produkcyjnej. Oznaczenie sposobu konserwacji zgodnie z PN-EN ISO 3758:2012, powinno obejmować następujący układ znaków: Informacje naniesione na wszywkach należy wykonać w technologii zapewniającej czytelność przy codziennym użytkowaniu i okresowych zabiegach konserwacyjnych przez okres minimum 6 lat. Pakowanie Każdy komplet pokrowców w tym samym kamuflażu należy pakować oddzielne do opakowania jednostkowego (worka foliowego), dołączając etykietę jednostkową. Etykieta jednostkowa powinna zawierać następujące informacje: nazwę wykonawcy/dostawcy, nazwę kompletu pokrowców w danym kamuflażu, datę produkcji (miesiąc i rok), numer partii produkcyjnej, informację o okresie użytkowania i gwarancji (normatywny okres używalności 6 lat, gwarancja) wpisać okres gwarancji ustalony w umowie kupna, oznaczenie kodem kreskowym zgodnie z postanowieniami Decyzji Nr 3/MON Ministra Obrony Narodowej z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. Min. Obr. Nar. z 2014 r. poz. 11) oraz zgodnie z umową zakupu. Pakowanie zbiorcze Komplety pokrowców (w tym samym kamuflażu) spakowane w opakowania jednostkowe należy pakować po 50 kompletów do pudeł kartonowych zbiorczych. Na karton należy nakleić etykietę zbiorczą. Etykieta zbiorcza powinna zawierać w/w informacje poszerzone o ilość sztuk w opakowaniu zbiorczym. 7

8 7 Rysunki techniczne Wymiarowanie pokrowca na duży plecak. 8

9 Pokrowiec na szelki dużego plecaka 9

10 Pokrowiec na pas biodrowy dużego plecaka 10

11 8 Tabela wymiarów wyrobu gotowego Tablica 4 Lp. Określenie wymiarów Oznaczenie wg Jm. Wielkość Tolerancja rysunków Odległość między paseczkami z karabińczykami POKROWIEC na duży plecak a cm 20,0 2,0 2. Długość naszytego wzmocnienia b cm 9,0 0,5 3. Szerokość tunelu c cm 2,0 0,5 4. Długość paseczków d cm 8,0 1,5 5. Szerokość pokrowca w stanie rozciągniętym - cm 105,0 3,0 6. Długość pokrowca w stanie rozciągniętym - cm 142,0 4,0 POKROWIEC na szelki dużego plecaka 1. Długość a cm 50,0 1,0 2. Szerokość b cm 11,0 0,8 3. Szerokość tunelu c cm 2,0 0,5 4. Długość paseczka - cm 4,0 1,5 POKROWIEC na pas biodrowy dużego plecaka 1. Długość a cm 45,0 1,0 2. Szerokość b cm 18,0 0,8 3. Szerokość tunelu c cm 2,0 0,5 4. Długość paseczka - cm 4,0 1,5 11

12 9 Zasady odbioru 9.1 Tryb oceny zgodności Ocenę zgodności wykonania wyrobu z postanowieniami niniejszej Wojskowej Dokumentacji Techniczno-Technologicznej należy prowadzić według zasad określonych w ustawie z dnia 17 listopada 2006 r. o systemie oceny zgodności wyrobów przeznaczonych na potrzeby obronności i bezpieczeństwa państwa (Dz. U. z 2006 r. Nr 235, poz.1700 z późn. zm.) oraz zgodnie z rozporządzeniem Ministra Obrony Narodowej z dnia 11 stycznia 2013 r. w sprawie szczegółowego wykazu wyrobów podlegających ocenie zgodności oraz sposobu i trybu przeprowadzania oceny zgodności wyrobów przeznaczonych na potrzeby obronności państwa (Dz. U. z 2013 r., pózn. 136.). Dla pokrowców ustala się I tryb zgodności. 9.2 Nadzór nad wyrobem Postanowienia ogólne Nadzór nad czynnościami związanymi z wyrobem prowadzi Rejonowe Przedstawicielstwo Wojskowe (RPW) lub inny organ wskazany przez Zamawiającego w umowie. Organ ten dokonuje odbioru wojskowego wyrobu. W celu kontroli jakości i odbioru/zwolnienia wyrobów ustala się następujące rodzaje badań kontrolnych: zdawczo-odbiorcze (Z O); okresowe (O). Podstawowymi dokumentami przy wykonywaniu oceny zgodności, badań kontrolnych i odbiorze/zwolnieniu przedmiotów zaopatrzenia mundurowego są: niniejsze WTU; normy wskazane w niniejszych wymaganiach. Wyroby przedstawione do badań zgodności z wymaganiami niniejszych WTU powinny być odebrane/zwolnione przez służby Kontroli Jakości (KJ) Dostawcy/Wykonawcy. Odbiór należy potwierdzić odpowiednimi dokumentami i pieczęciami działu KJ. W przypadku uzyskania wyników badań zdawczo-odbiorczych lub okresowych niezgodnych z wymaganiami określonymi w niniejszych WTU RPW wstrzymuje odbiór/zwolnienie badanej partii wyrobów. Odbiór/zwolnienie partii może nastąpić po usunięciu błędów wykonania oraz potwierdzeniu poprawności wykonania wyrobów pozytywnymi wynikami badań. RPW ma prawo kontroli u Dostawcy/Wykonawcy warunków realizacji produkcji, w tym procesów międzyoperacyjnych, na zgodność z wymaganiami niniejszych WTU. Wyrób powinien także spełniać dodatkowe wymagania jakościowe, jeżeli zapisano je w umowie. Sposób potwierdzenia tych wymagań określa umowa Badania zdawczo-odbiorcze Badania zdawczo-odbiorcze wykonuje się w celu sprawdzenia, czy wyroby są wykonane zgodnie z wybranymi wymaganiami niniejszych WTU. Pozytywny wynik badań jest podstawą odbioru wyrobu. Wyroby do badań pobiera się z partii wyrobów o liczności nie większej niż szt., o tym samym oznaczeniu klasyfikacyjnym, tej samej jakości i cenie, przedstawionych do jednorazowego odbioru. Próbki do badań pobiera przedstawiciel RPW z udziałem komisji Dostawcy/Wykonawcy. Badania wykonują: - przedstawiciel RPW siłami i środkami Dostawcy/Wykonawcy, w zakresie określonym w tablicy 5, Lp. 1, 2 i 3, - laboratoria w zakresie określonym w tablicy 5, Lp. 4. Dla pierwszej partii wyrobów dostarczonych zgodnie z zawartą umową badania laboratoryjne należy wykonać w laboratorium akredytowanym lub spełniającym wymagania normy PN-EN ISO/IEC
