1 Zawartość cennika Spis treści i skorowidz Termostaty grzejnikowe do instalacji c.o. Zawory równoważące do układów grzewczych i wody lodowej System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej Regulatory do układów ogrzewania podłogowego Elektroniczne regulatory temperatury Wentylatory Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Uwagi ogólne Wszystkie poprzednie cenniki zostają unieważnione. Ceny zostały podane w PLN - EXW Grodzisk Mazowiecki za wyjątkiem rozdziału 6, gdzie ceny podane są w EURO [EUR]. Ceny nie uwzględniają podatku VAT. Danfoss zastrzega sobie prawo do dokonywania zmian cen bez wcześniejszego uprzedzenia. Cennik ważny jest od r. Danfoss informuje, że do zamówień o wartości mniejszej niż 1500 PLN netto doliczana jest zryczałtowana opłata pokrywająca koszt obsługi małego zamówienia w wysokości 110 PLN. Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w cenniku. Dane techniczne zawarte w cenniku mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Strona 01

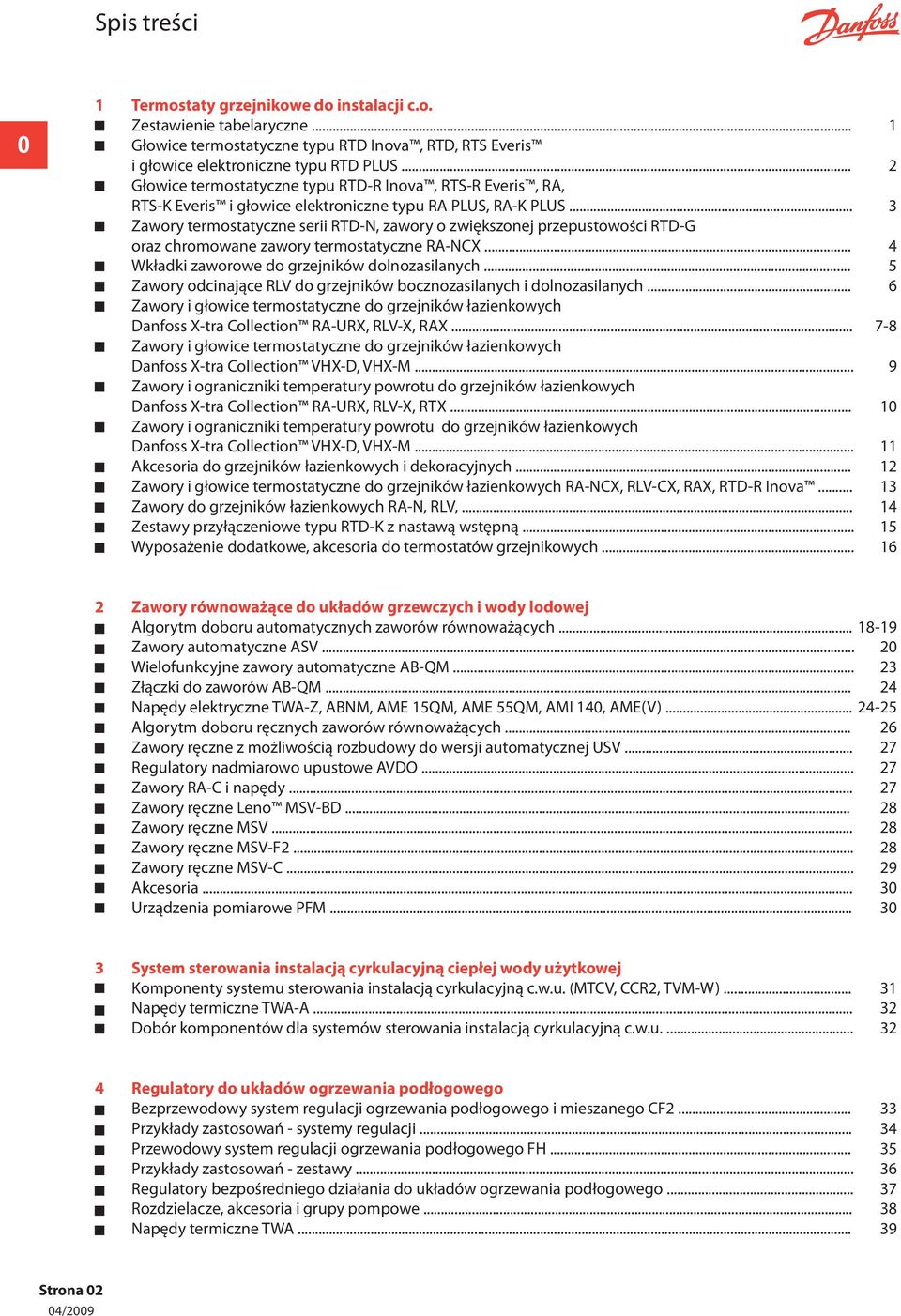

2 Spis treści 0 1 Termostaty grzejnikowe do instalacji c.o. Zestawienie tabelaryczne... 1 Głowice termostatyczne typu RTD Inova, RTD, RTS Everis i głowice elektroniczne typu RTD PLUS... 2 Głowice termostatyczne typu RTD-R Inova, RTS-R Everis, RA, RTS-K Everis i głowice elektroniczne typu RA PLUS, RA-K PLUS... 3 Zawory termostatyczne serii RTD-N, zawory o zwiększonej przepustowości RTD-G oraz chromowane zawory termostatyczne RA-NCX... 4 Wkładki zaworowe do grzejników dolnozasilanych... 5 Zawory odcinające RLV do grzejników bocznozasilanych i dolnozasilanych... 6 Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RAX Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection VHX-D, VHX-M... 9 Zawory i ograniczniki temperatury powrotu do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RTX Zawory i ograniczniki temperatury powrotu do grzejników łazienkowych Danfoss X-tra Collection VHX-D, VHX-M Akcesoria do grzejników łazienkowych i dekoracyjnych Zawory i głowice termostatyczne do grzejników łazienkowych RA-NCX, RLV-CX, RAX, RTD-R Inova Zawory do grzejników łazienkowych RA-N, RLV, Zestawy przyłączeniowe typu RTD-K z nastawą wstępną Wyposażenie dodatkowe, akcesoria do termostatów grzejnikowych Zawory równoważące do układów grzewczych i wody lodowej Algorytm doboru automatycznych zaworów równoważących Zawory automatyczne ASV Wielofunkcyjne zawory automatyczne AB-QM Złączki do zaworów AB-QM Napędy elektryczne TWA-Z, ABNM, AME 15QM, AME 55QM, AMI 140, AME(V) Algorytm doboru ręcznych zaworów równoważących Zawory ręczne z możliwością rozbudowy do wersji automatycznej USV Regulatory nadmiarowo upustowe AVDO Zawory RA-C i napędy Zawory ręczne Leno MSV-BD Zawory ręczne MSV Zawory ręczne MSV-F Zawory ręczne MSV-C Akcesoria Urządzenia pomiarowe PFM System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej Komponenty systemu sterowania instalacją cyrkulacyjną c.w.u. (MTCV, CCR2, TVM-W) Napędy termiczne TWA-A Dobór komponentów dla systemów sterowania instalacją cyrkulacyjną c.w.u Regulatory do układów ogrzewania podłogowego Bezprzewodowy system regulacji ogrzewania podłogowego i mieszanego CF Przykłady zastosowań - systemy regulacji Przewodowy system regulacji ogrzewania podłogowego FH Przykłady zastosowań - zestawy Regulatory bezpośredniego działania do układów ogrzewania podłogowego Rozdzielacze, akcesoria i grupy pompowe Napędy termiczne TWA Strona 02

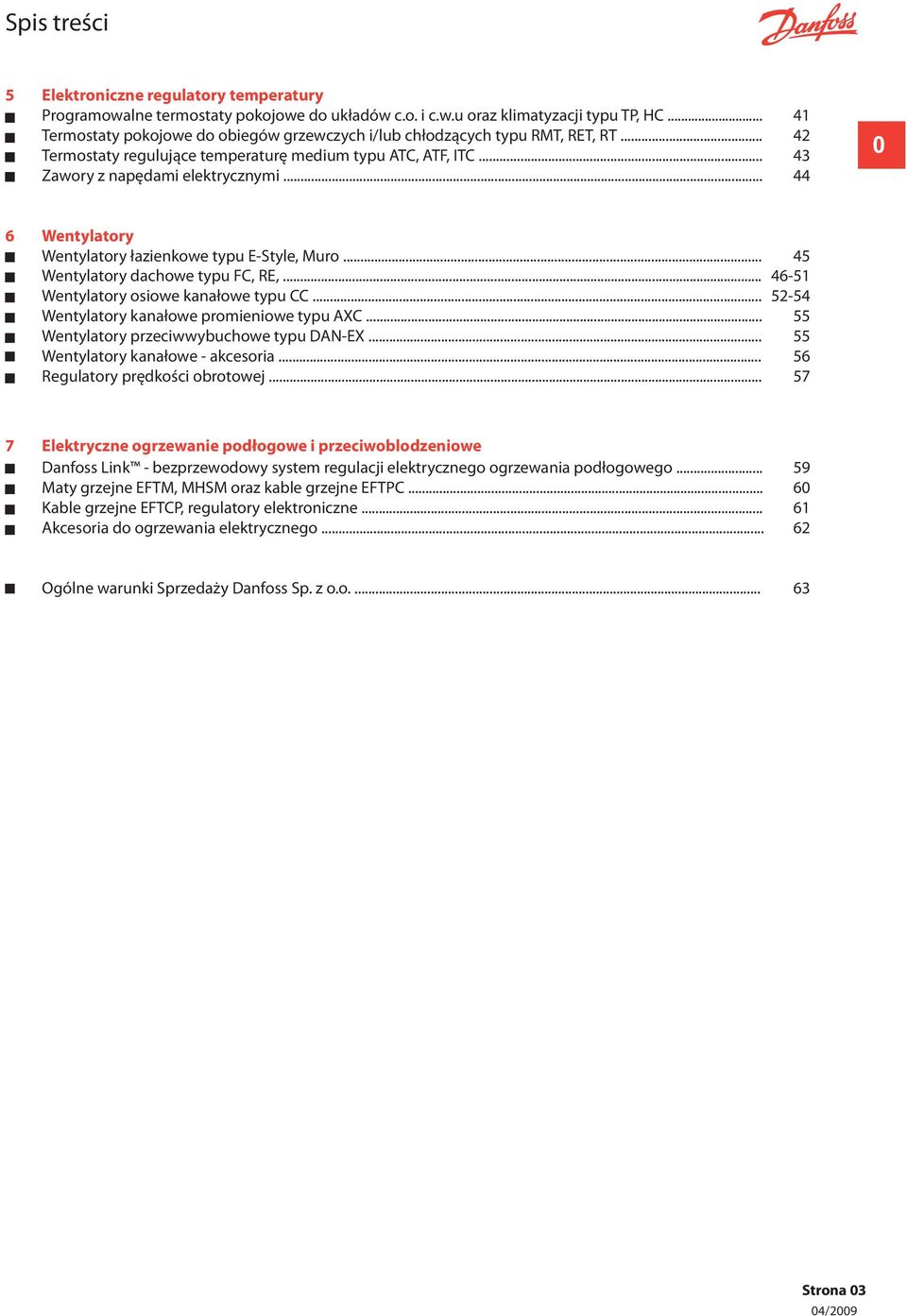

3 Spis treści 5 Elektroniczne regulatory temperatury Programowalne termostaty pokojowe do układów c.o. i c.w.u oraz klimatyzacji typu TP, HC Termostaty pokojowe do obiegów grzewczych i/lub chłodzących typu RMT, RET, RT Termostaty regulujące temperaturę medium typu ATC, ATF, ITC Zawory z napędami elektrycznymi Wentylatory Wentylatory łazienkowe typu E-Style, Muro Wentylatory dachowe typu FC, RE, Wentylatory osiowe kanałowe typu CC Wentylatory kanałowe promieniowe typu AXC Wentylatory przeciwwybuchowe typu DAN-EX Wentylatory kanałowe - akcesoria Regulatory prędkości obrotowej Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Danfoss Link - bezprzewodowy system regulacji elektrycznego ogrzewania podłogowego Maty grzejne EFTM, MHSM oraz kable grzejne EFTPC Kable grzejne EFTCP, regulatory elektroniczne Akcesoria do ogrzewania elektrycznego Ogólne warunki Sprzedaży Danfoss Sp. z o.o Strona 03

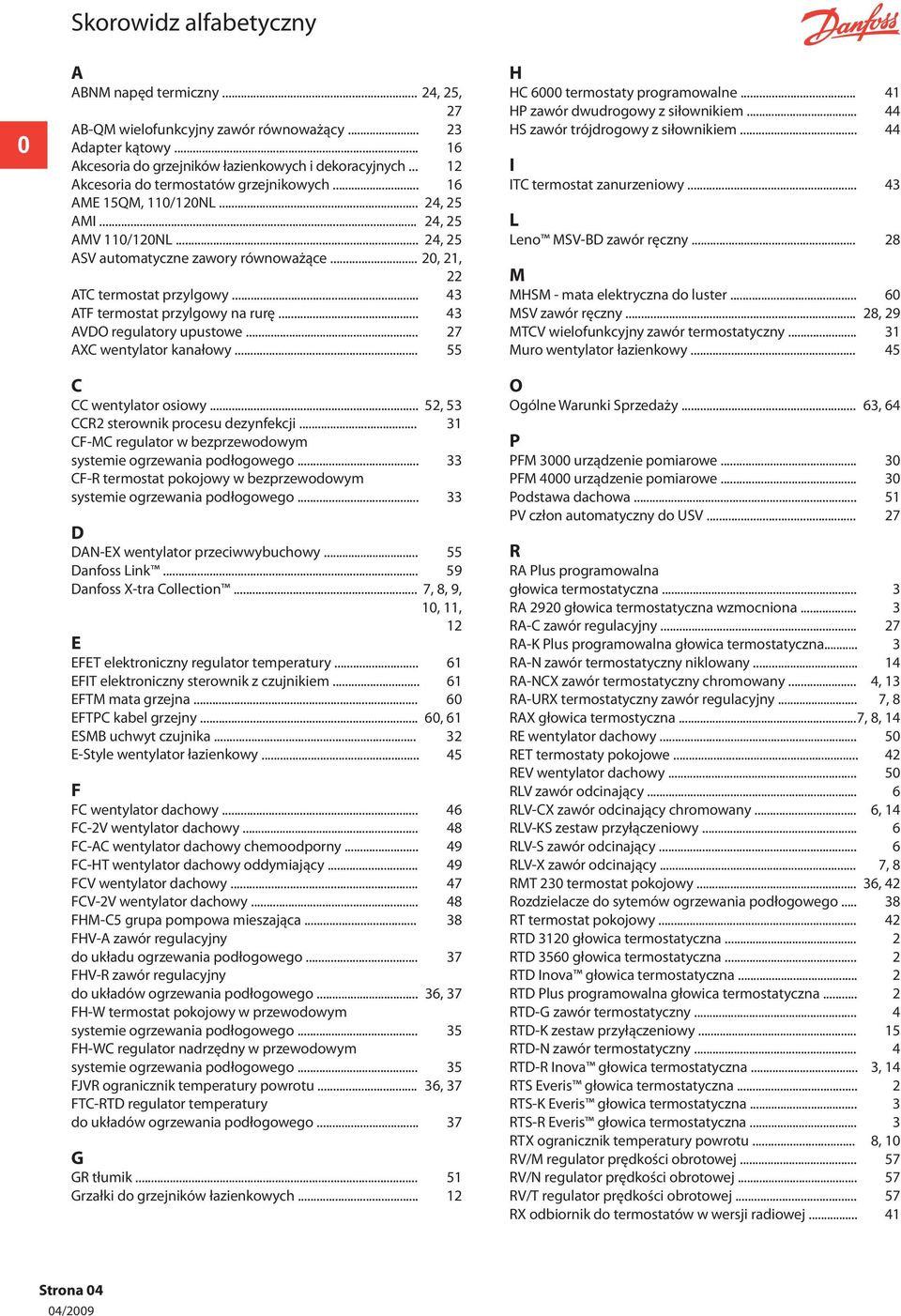

4 0 Skorowidz alfabetyczny A ABNM napęd termiczny... 24, 25, 27 AB-QM wielofunkcyjny zawór równoważący Adapter kątowy Akcesoria do grzejników łazienkowych i dekoracyjnych Akcesoria do termostatów grzejnikowych AME 15QM, 110/120NL... 24, 25 AMI... 24, 25 AMV 110/120NL... 24, 25 ASV automatyczne zawory równoważące... 20, 21, 22 ATC termostat przylgowy ATF termostat przylgowy na rurę AVDO regulatory upustowe AXC wentylator kanałowy C CC wentylator osiowy... 52, 53 CCR2 sterownik procesu dezynfekcji CF-MC regulator w bezprzewodowym systemie ogrzewania podłogowego CF-R termostat pokojowy w bezprzewodowym systemie ogrzewania podłogowego D DAN-EX wentylator przeciwwybuchowy Danfoss Link Danfoss X-tra Collection... 7, 8, 9, 10, 11, 12 E EFET elektroniczny regulator temperatury EFIT elektroniczny sterownik z czujnikiem EFTM mata grzejna EFTPC kabel grzejny... 60, 61 ESMB uchwyt czujnika E-Style wentylator łazienkowy F FC wentylator dachowy FC-2V wentylator dachowy FC-AC wentylator dachowy chemoodporny FC-HT wentylator dachowy oddymiający FCV wentylator dachowy FCV-2V wentylator dachowy FHM-C5 grupa pompowa mieszająca FHV-A zawór regulacyjny do układu ogrzewania podłogowego FHV-R zawór regulacyjny do układów ogrzewania podłogowego... 36, 37 FH-W termostat pokojowy w przewodowym systemie ogrzewania podłogowego FH-WC regulator nadrzędny w przewodowym systemie ogrzewania podłogowego FJVR ogranicznik temperatury powrotu... 36, 37 FTC-RTD regulator temperatury do układów ogrzewania podłogowego G GR tłumik Grzałki do grzejników łazienkowych H HC 6000 termostaty programowalne HP zawór dwudrogowy z siłownikiem HS zawór trójdrogowy z siłownikiem I ITC termostat zanurzeniowy L Leno MSV-BD zawór ręczny M MHSM - mata elektryczna do luster MSV zawór ręczny... 28, 29 MTCV wielofunkcyjny zawór termostatyczny Muro wentylator łazienkowy O Ogólne Warunki Sprzedaży... 63, 64 P PFM 3000 urządzenie pomiarowe PFM 4000 urządzenie pomiarowe Podstawa dachowa PV człon automatyczny do USV R RA Plus programowalna głowica termostatyczna... 3 RA 2920 głowica termostatyczna wzmocniona... 3 RA-C zawór regulacyjny RA-K Plus programowalna głowica termostatyczna... 3 RA-N zawór termostatyczny niklowany RA-NCX zawór termostatyczny chromowany... 4, 13 RA-URX termostatyczny zawór regulacyjny... 7, 8 RAX głowica termostyczna...7, 8, 14 RE wentylator dachowy RET termostaty pokojowe REV wentylator dachowy RLV zawór odcinający... 6 RLV-CX zawór odcinający chromowany... 6, 14 RLV-KS zestaw przyłączeniowy... 6 RLV-S zawór odcinający... 6 RLV-X zawór odcinający... 7, 8 RMT 230 termostat pokojowy... 36, 42 Rozdzielacze do sytemów ogrzewania podłogowego RT termostat pokojowy RTD 3120 głowica termostatyczna... 2 RTD 3560 głowica termostatyczna... 2 RTD Inova głowica termostatyczna... 2 RTD Plus programowalna głowica termostatyczna... 2 RTD-G zawór termostatyczny... 4 RTD-K zestaw przyłączeniowy RTD-N zawór termostatyczny... 4 RTD-R Inova głowica termostatyczna... 3, 14 RTS Everis głowica termostatyczna... 2 RTS-K Everis głowica termostatyczna... 3 RTS-R Everis głowica termostatyczna... 3 RTX ogranicznik temperatury powrotu... 8, 10 RV/M regulator prędkości obrotowej RV/N regulator prędkości obrotowej RV/T regulator prędkości obrotowej RX odbiornik do termostatów w wersji radiowej Strona 04

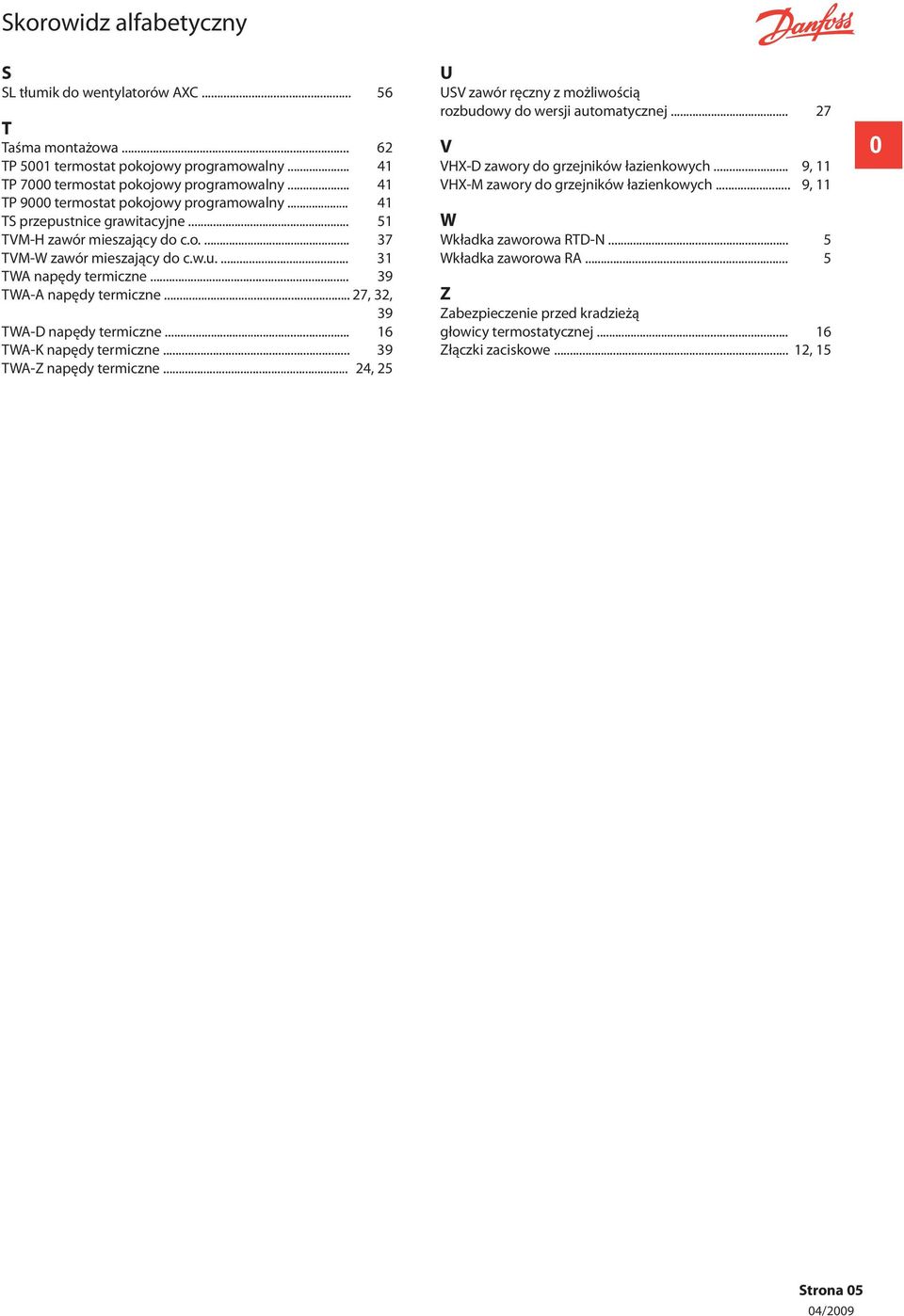

5 Skorowidz alfabetyczny S SL tłumik do wentylatorów AXC T Taśma montażowa TP 5001 termostat pokojowy programowalny TP 7000 termostat pokojowy programowalny TP 9000 termostat pokojowy programowalny TS przepustnice grawitacyjne TVM-H zawór mieszający do c.o TVM-W zawór mieszający do c.w.u TWA napędy termiczne TWA-A napędy termiczne... 27, 32, 39 TWA-D napędy termiczne TWA-K napędy termiczne TWA-Z napędy termiczne... 24, 25 U USV zawór ręczny z możliwością rozbudowy do wersji automatycznej V VHX-D zawory do grzejników łazienkowych... 9, 11 VHX-M zawory do grzejników łazienkowych... 9, 11 W Wkładka zaworowa RTD-N... 5 Wkładka zaworowa RA... 5 Z Zabezpieczenie przed kradzieżą głowicy termostatycznej Złączki zaciskowe... 12, 15 0 Strona 05

6 0 Strona 06

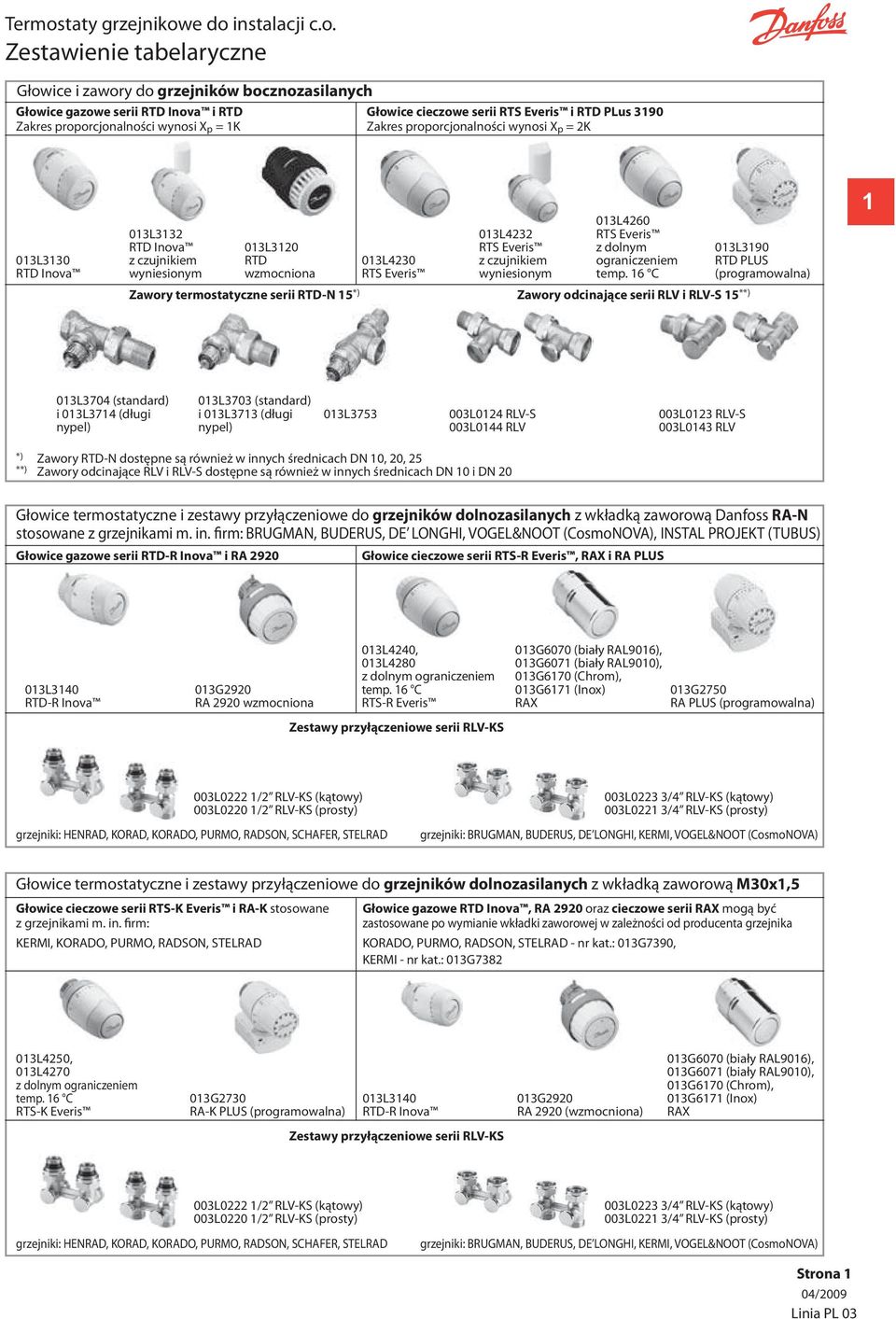

7 Termostaty grzejnikowe do instalacji c.o. Zestawienie tabelaryczne Głowice i zawory do grzejników bocznozasilanych Głowice gazowe serii RTD Inova i RTD Głowice cieczowe serii RTS Everis i RTD PLus 3190 Zakres proporcjonalności wynosi X p = 1K Zakres proporcjonalności wynosi X p = 2K 013L L L4232 RTS Everis RTD Inova 013L3120 RTS Everis z dolnym 013L L3130 z czujnikiem RTD 013L4230 z czujnikiem ograniczeniem RTD PLUS RTD Inova wyniesionym wzmocniona RTS Everis wyniesionym temp. 16 C (programowalna) Zawory termostatyczne serii RTD-N 15 *) Zawory odcinające serii RLV i RLV-S 15 **) 1 013L3704 (standard) 013L3703 (standard) i 013L3714 (długi i 013L3713 (długi 013L L0124 RLV-S 003L0123 RLV-S nypel) nypel) 003L0144 RLV 003L0143 RLV *) Zawory RTD-N dostępne są również w innych średnicach DN 10, 20, 25 **) Zawory odcinające RLV i RLV-S dostępne są również w innych średnicach DN 10 i DN 20 Głowice termostatyczne i zestawy przyłączeniowe do grzejników dolnozasilanych z wkładką zaworową Danfoss RA-N stosowane z grzejnikami m. in. firm: BRUGMAN, BUDERUS, DE LONGHI, VOGEL&NOOT (CosmoNOVA), INSTAL PROJEKT (TUBUS) Głowice gazowe serii RTD-R Inova i RA 2920 Głowice cieczowe serii RTS-R Everis, RAX i RA PLUS 013L4240, 013G6070 (biały RAL9016), 013L G6071 (biały RAL9010), z dolnym ograniczeniem 013G6170 (Chrom), 013L G2920 temp. 16 C 013G6171 (Inox) 013G2750 RTD-R Inova RA 2920 wzmocniona RTS-R Everis RAX RA PLUS (programowalna) Zestawy przyłączeniowe serii RLV-KS 003L0222 1/2 RLV-KS (kątowy) 003L0220 1/2 RLV-KS (prosty) grzejniki: HENRAD, KORAD, KORADO, PURMO, RADSON, SCHAFER, STELRAD 003L0223 3/4 RLV-KS (kątowy) 003L0221 3/4 RLV-KS (prosty) grzejniki: BRUGMAN, BUDERUS, DE LONGHI, KERMI, VOGEL&NOOT (CosmoNOVA) Głowice termostatyczne i zestawy przyłączeniowe do grzejników dolnozasilanych z wkładką zaworową M30x1,5 Głowice cieczowe serii RTS-K Everis i RA-K stosowane z grzejnikami m. in. firm: Głowice gazowe RTD Inova, RA 2920 oraz cieczowe serii RAX mogą być zastosowane po wymianie wkładki zaworowej w zależności od producenta grzejnika KERMI, KORADO, PURMO, RADSON, STELRAD KORADO, PURMO, RADSON, STELRAD - nr kat.: 013G7390, KERMI - nr kat.: 013G L4250, 013G6070 (biały RAL9016), 013L G6071 (biały RAL9010), z dolnym ograniczeniem 013G6170 (Chrom), temp. 16 C 013G L G G6171 (Inox) RTS-K Everis RA-K PLUS (programowalna) RTD-R Inova RA 2920 (wzmocniona) RAX Zestawy przyłączeniowe serii RLV-KS 003L0222 1/2 RLV-KS (kątowy) 003L0220 1/2 RLV-KS (prosty) grzejniki: HENRAD, KORAD, KORADO, PURMO, RADSON, SCHAFER, STELRAD 003L0223 3/4 RLV-KS (kątowy) 003L0221 3/4 RLV-KS (prosty) grzejniki: BRUGMAN, BUDERUS, DE LONGHI, KERMI, VOGEL&NOOT (CosmoNOVA) Strona 1 Linia PL 03

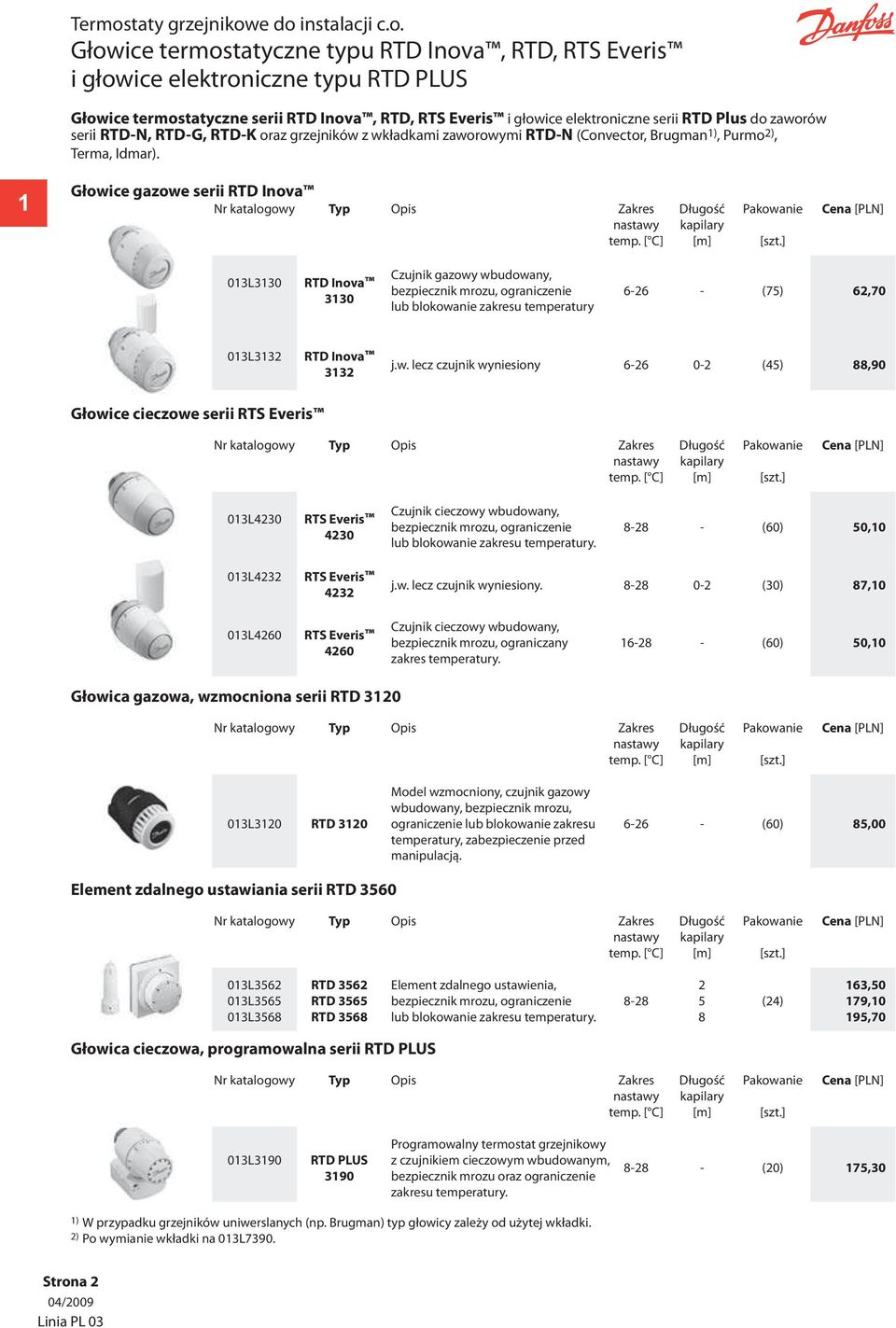

8 Termostaty grzejnikowe do instalacji c.o. Głowice termostatyczne typu RTD Inova, RTD, RTS Everis i głowice elektroniczne typu RTD PLUS Głowice termostatyczne serii RTD Inova, RTD, RTS Everis i głowice elektroniczne serii RTD Plus do zaworów serii RTD-N, RTD-G, RTD-K oraz grzejników z wkładkami zaworowymi RTD-N (Convector, Brugman 1), Purmo 2), Terma, Idmar). 1 Głowice gazowe serii RTD Inova Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] 013L3130 RTD Inova 3130 Czujnik gazowy wbudowany, bezpiecznik mrozu, ograniczenie (75) 62,70 lub blokowanie zakresu temperatury 013L3132 RTD Inova j.w. lecz czujnik wyniesiony (45) 88, Głowice cieczowe serii RTS Everis Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] 013L4230 RTS Everis 4230 Czujnik cieczowy wbudowany, bezpiecznik mrozu, ograniczenie (60) 50,10 lub blokowanie zakresu temperatury. 013L4232 RTS Everis j.w. lecz czujnik wyniesiony (30) 87, L4260 RTS Everis 4260 Czujnik cieczowy wbudowany, bezpiecznik mrozu, ograniczany (60) 50,10 zakres temperatury. Głowica gazowa, wzmocniona serii RTD 3120 Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Model wzmocniony, czujnik gazowy wbudowany, bezpiecznik mrozu, 013L3120 RTD 3120 ograniczenie lub blokowanie zakresu (60) 85,00 temperatury, zabezpieczenie przed manipulacją. Element zdalnego ustawiania serii RTD 3560 Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] 013L3562 RTD 3562 Element zdalnego ustawienia, 2 163,50 013L3565 RTD 3565 bezpiecznik mrozu, ograniczenie (24) 179,10 013L3568 RTD 3568 lub blokowanie zakresu temperatury ,70 Głowica cieczowa, programowalna serii RTD PLUS Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Programowalny termostat grzejnikowy 013L3190 RTD PLUS z czujnikiem cieczowym wbudowanym, 3190 bezpiecznik mrozu oraz ograniczenie zakresu temperatury (20) 175,30 1) W przypadku grzejników uniwerslanych (np. Brugman) typ głowicy zależy od użytej wkładki. 2) Po wymianie wkładki na 013L7390. Strona 2 Linia PL 03

9 Termostaty grzejnikowe do instalacji c.o. Głowice termostatyczne typu RTD-R Inova, RTS-R Everis, RA, RTS-K Everis i głowice elektroniczne typu RA PLUS, RA-K PLUS Głowice termostatyczne typu RTD-R Inova, RTS-R Everis i RA PLUS do grzejników z wkładkami zaworowymi RA-N produkcji Danfoss (do grzejników m.in. firm: Arbonia, Baufa, Brotje, Brugman, Buderus, CICH, CosmoNOVA, Cosmo Compact, De Longhi, Ocean, Purmo 1), Schäfer, Vonaris, Instal Projekt (TUBUS)). Głowica gazowa serii RTD-R Inova Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Czujnik gazowy wbudowany, 013L3140 RTD-R Inova bezpiecznik mrozu, ograniczenie 3140 lub blokowanie zakresu temperatury (75) 59,20 Głowica cieczowa serii RTS-R Everis Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Czujnik cieczowy wbudowany, 013L4240 RTS-R Everis bezpiecznik mrozu, ograniczenie 4240 lub blokowanie zakresu temperatury (30) 50, L4280 RTS-R Everis j.w. lecz ograniczony zakres temp (30) 50, Głowica gazowa, wzmocniona serii RA 2920 Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Model wzmocniony, czujnik gazowy wbudowany, bezpiecznik mrozu, 013G2920 RA 2920 ograniczenie lub blokowanie zakresu (48) 85,10 temperatury, zabezpieczenie przed manipulacją. Głowica cieczowa, programowalna serii RA PLUS Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Programowalny termostat grzejnikowy 013G2750 RA PLUS z czujnikiem cieczowym wbudowanym 2750 bezpiecznik mrozu oraz ograniczenie (20) 175,50 zakresu temperatury. Głowica termostatyczna typu RTS-K Everis i RA-K PLUS do grzejników z wkładkami zaworowymi M30x1,5 (do grzejników m.in. firm: Arbonia, Barlo, Biasi, DF, Dianorm, Ditherm, Ferolli, Henrad, Itemar, Kermi, Korado, Korad, Manaut, Purmo 2), Radson, Stelrad, Starmex, Superia, VENA). Głowica cieczowa serii RTS-K Everis Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] 013L4250 Czujnik cieczowy wbudowany, RTS-K Everis 4250 bezpiecznik mrozu, ograniczenie lub blokowanie zakresu temperatury (60) 50,10 013L4270 RTS-K Everis j.w. lecz ograniczony zakres temp (30) 50, Głowica cieczowa, programowalna serii RA-K PLUS Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Programowalny termostat grzejnikowy 013G2730 RA-K PLUS z czujnikiem cieczowym wbudowanym, 2730 bezpiecznik mrozu oraz ograniczenie (20) 175,30 zakresu temperatury. 1) Jeżeli grzejnik Purmo wyposażony jest we wkładkę RA-N produkcji Danfoss. 2) Jeżeli grzejnik Purmo wyposażony jest we wkładkę M30x1,5. Strona 3 Linia PL 03

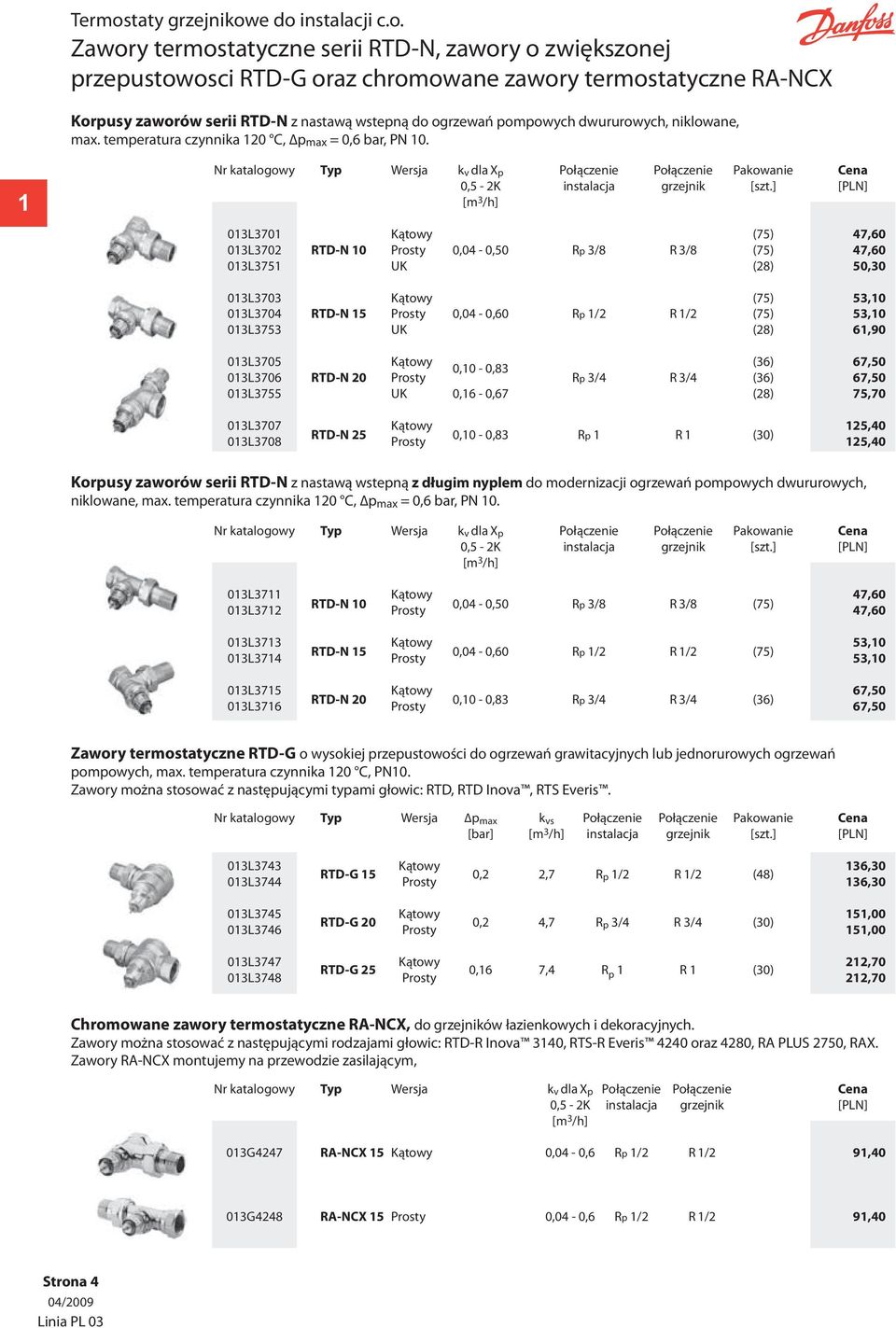

10 Termostaty grzejnikowe do instalacji c.o. Zawory termostatyczne serii RTD-N, zawory o zwiększonej przepustowosci RTD-G oraz chromowane zawory termostatyczne RA-NCX Korpusy zaworów serii RTD-N z nastawą wstepną do ogrzewań pompowych dwururowych, niklowane, max. temperatura czynnika 120 C, p max = 0,6 bar, PN Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Pakowanie Cena 0,5-2K instalacja grzejnik [szt.] [PLN] [m 3 /h] 013L3701 Kątowy (75) 47,60 013L3702 RTD-N 10 Prosty 0,04-0,50 Rp 3/8 R 3/8 (75) 47,60 013L3751 UK (28) 50,30 013L3703 Kątowy (75) 53,10 013L3704 RTD-N 15 Prosty 0,04-0,60 Rp 1/2 R 1/2 (75) 53,10 013L3753 UK (28) 61,90 013L3705 Kątowy 0,10-0,83 (36) 67,50 013L3706 RTD-N 20 Prosty Rp 3/4 R 3/4 (36) 67,50 013L3755 UK 0,16-0,67 (28) 75,70 013L3707 Kątowy 125,40 013L3708 RTD-N 25 Prosty 0,10-0,83 Rp 1 R 1 (30) 125,40 Korpusy zaworów serii RTD-N z nastawą wstepną z długim nyplem do modernizacji ogrzewań pompowych dwururowych, niklowane, max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Pakowanie Cena 0,5-2K instalacja grzejnik [szt.] [PLN] [m 3 /h] 013L3711 Kątowy 47,60 013L3712 RTD-N 10 Prosty 0,04-0,50 Rp 3/8 R 3/8 (75) 47,60 013L3713 Kątowy 53,10 013L3714 RTD-N 15 Prosty 0,04-0,60 Rp 1/2 R 1/2 (75) 53,10 013L3715 Kątowy 67,50 013L3716 RTD-N 20 Prosty 0,10-0,83 Rp 3/4 R 3/4 (36) 67,50 Zawory termostatyczne RTD-G o wysokiej przepustowości do ogrzewań grawitacyjnych lub jednorurowych ogrzewań pompowych, max. temperatura czynnika 120 C, PN10. Zawory można stosować z następującymi typami głowic: RTD, RTD Inova, RTS Everis. Nr katalogowy Typ Wersja p max k vs Połączenie Połączenie Pakowanie Cena [bar] [m 3 /h] instalacja grzejnik [szt.] [PLN] 013L3743 Kątowy 136,30 RTD-G 15 0,2 2,7 R p 1/2 R 1/2 (48) 013L3744 Prosty 136,30 013L3745 Kątowy 151,00 RTD-G 20 0,2 4,7 R p 3/4 R 3/4 (30) 013L3746 Prosty 151,00 013L3747 Kątowy 212,70 RTD-G 25 0,16 7,4 R p 1 R 1 (30) 013L3748 Prosty 212,70 Chromowane zawory termostatyczne RA-NCX, do grzejników łazienkowych i dekoracyjnych. Zawory można stosować z następującymi rodzajami głowic: RTD-R Inova 3140, RTS-R Everis 4240 oraz 4280, RA PLUS 2750, RAX. Zawory RA-NCX montujemy na przewodzie zasilającym, Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Cena 0,5-2K instalacja grzejnik [PLN] [m 3 /h] 013G4247 RA-NCX 15 Kątowy 0,04-0,6 Rp 1/2 R 1/2 91,40 013G4248 RA-NCX 15 Prosty 0,04-0,6 Rp 1/2 R 1/2 91,40 Strona 4 Linia PL 03

11 Termostaty grzejnikowe do instalacji c.o. Wkładki zaworowe do grzejników dolnozasilanych Wkładki zaworowe do grzejników dolnozasilanych Nr katalogowy Typ Producent Typ głowic stosowanych z wkładką Pakowanie Cena połączenia grzejników [szt.] [PLN] KORADO (do 2000 r), 013L7390 RTD PURMO, RADSON, (40) 32,10 STELRAD RTD Inova 3130, 3132, 013L7370 RTD RTD 3120, 3562, 3565, 3568, RTS Everis 4230, 4232, 4260, BRUGMAN, RTD PLUS 3190 BUDERUS, (40) 32,10 013L7270 *) RTD DE LONGHI, (40) 33,10 KORADO (od 2000 r), 1 013G7390 RA KORADO (do 2000 r), PURMO, (40) 32,10 RADSON, STELRAD 013G7360 RA VOGEL&NOOT (CosmoNOVA) (40) 32,10 RTD-R Inova 3140, RTS-R Everis 4240, 4280, 013G7382 RA KERMI RA PLUS 2750, (40) 32,10 RA 2931, RAX BRUGMAN, 013G7370 RA BUDERUS, (40) 32,10 DE LONGHI, KORADO (od 2000 r), 013G1382 RA INSTAL PROJEKT (TUBUS) (108) 32,10 *) W zestawie korek do grzejnika. Tabela doboru wkładek zaworowych Producent grzejników Wkładka do grzejnika Rodzaj połączenia głowicy KORADO (do 2000 r); PURMO; RADSON; STELRAD; ARBONIA; VSZ KORAD 013L G7390 RTD RA KORADO (od 2000 r); BRUGMAN; BUDERUS; DE LONGHI; BRÖTJE VOGEL&NOOT (CosmoNOVA); TIPRO NOVA 013L L7270*) 013G G7360 RTD RTD RA RA INSTAL PROJEKT (TUBUS) 013G1382 RA *) W zestawie korek do grzejnika. KERMI 013G7382 RA Typy głowic stosowane z wkładką: RTD: RTD Inova 3130, 3132, RTD 3120, 3562, 3565, 3568, RTS Everis 4230, 4232, 4260, RTD PLUS 3190 RA: RTD-R Inova 3140, RTS-R Everis 4240, 4280, RA PLUS 2750, RA 2931, RAX Strona 5 Linia PL 03

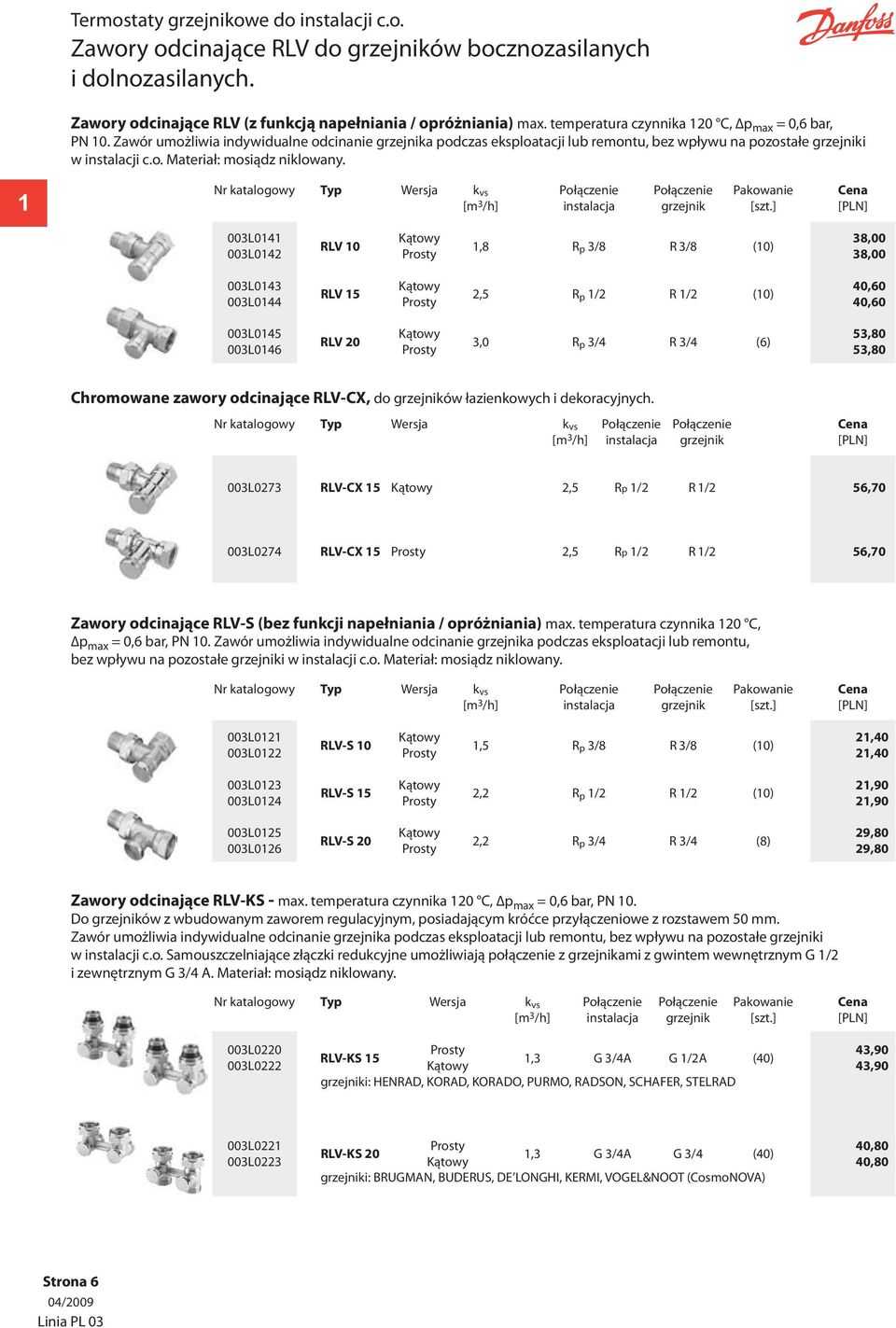

12 Termostaty grzejnikowe do instalacji c.o. Zawory odcinające RLV do grzejników bocznozasilanych i dolnozasilanych. Zawory odcinające RLV (z funkcją napełniania / opróżniania) max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Zawór umożliwia indywidualne odcinanie grzejnika podczas eksploatacji lub remontu, bez wpływu na pozostałe grzejniki w instalacji c.o. Materiał: mosiądz niklowany. 1 Nr katalogowy Typ Wersja k vs Połączenie Połączenie Pakowanie Cena [m 3 /h] instalacja grzejnik [szt.] [PLN] 003L0141 Kątowy 38,00 RLV 10 1,8 R p 3/8 R 3/8 (10) 003L0142 Prosty 38,00 003L0143 Kątowy 40,60 RLV 15 2,5 R p 1/2 R 1/2 (10) 003L0144 Prosty 40,60 003L0145 Kątowy 53,80 RLV 20 3,0 R p 3/4 R 3/4 (6) 003L0146 Prosty 53,80 Chromowane zawory odcinające RLV-CX, do grzejników łazienkowych i dekoracyjnych. Nr katalogowy Typ Wersja k vs Połączenie Połączenie Cena [m 3 /h] instalacja grzejnik [PLN] 003L0273 RLV-CX 15 Kątowy 2,5 Rp 1/2 R 1/2 56,70 003L0274 RLV-CX 15 Prosty 2,5 Rp 1/2 R 1/2 56,70 Zawory odcinające RLV-S (bez funkcji napełniania / opróżniania) max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Zawór umożliwia indywidualne odcinanie grzejnika podczas eksploatacji lub remontu, bez wpływu na pozostałe grzejniki w instalacji c.o. Materiał: mosiądz niklowany. Nr katalogowy Typ Wersja k vs Połączenie Połączenie Pakowanie Cena [m 3 /h] instalacja grzejnik [szt.] [PLN] 003L0121 Kątowy 21,40 RLV-S 10 1,5 R p 3/8 R 3/8 (10) 003L0122 Prosty 21,40 003L0123 Kątowy 21,90 RLV-S 15 2,2 R p 1/2 R 1/2 (10) 003L0124 Prosty 21,90 003L0125 Kątowy 29,80 RLV-S 20 2,2 R p 3/4 R 3/4 (8) 003L0126 Prosty 29,80 Zawory odcinające RLV-KS - max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Do grzejników z wbudowanym zaworem regulacyjnym, posiadającym króćce przyłączeniowe z rozstawem 50 mm. Zawór umożliwia indywidualne odcinanie grzejnika podczas eksploatacji lub remontu, bez wpływu na pozostałe grzejniki w instalacji c.o. Samouszczelniające złączki redukcyjne umożliwiają połączenie z grzejnikami z gwintem wewnętrznym G 1/2 i zewnętrznym G 3/4 A. Materiał: mosiądz niklowany. Nr katalogowy Typ Wersja k vs Połączenie Połączenie Pakowanie Cena [m 3 /h] instalacja grzejnik [szt.] [PLN] 003L0220 Prosty 43,90 RLV-KS 15 1,3 G 3/4A G 1/2A (40) 003L0222 Kątowy 43,90 grzejniki: HENRAD, KORAD, KORADO, PURMO, RADSON, SCHAFER, STELRAD 003L0221 Prosty 40,80 RLV-KS 20 1,3 G 3/4A G 3/4 (40) 003L0223 Kątowy 40,80 grzejniki: BRUGMAN, BUDERUS, DE LONGHI, KERMI, VOGEL&NOOT (CosmoNOVA) Strona 6 Linia PL 03

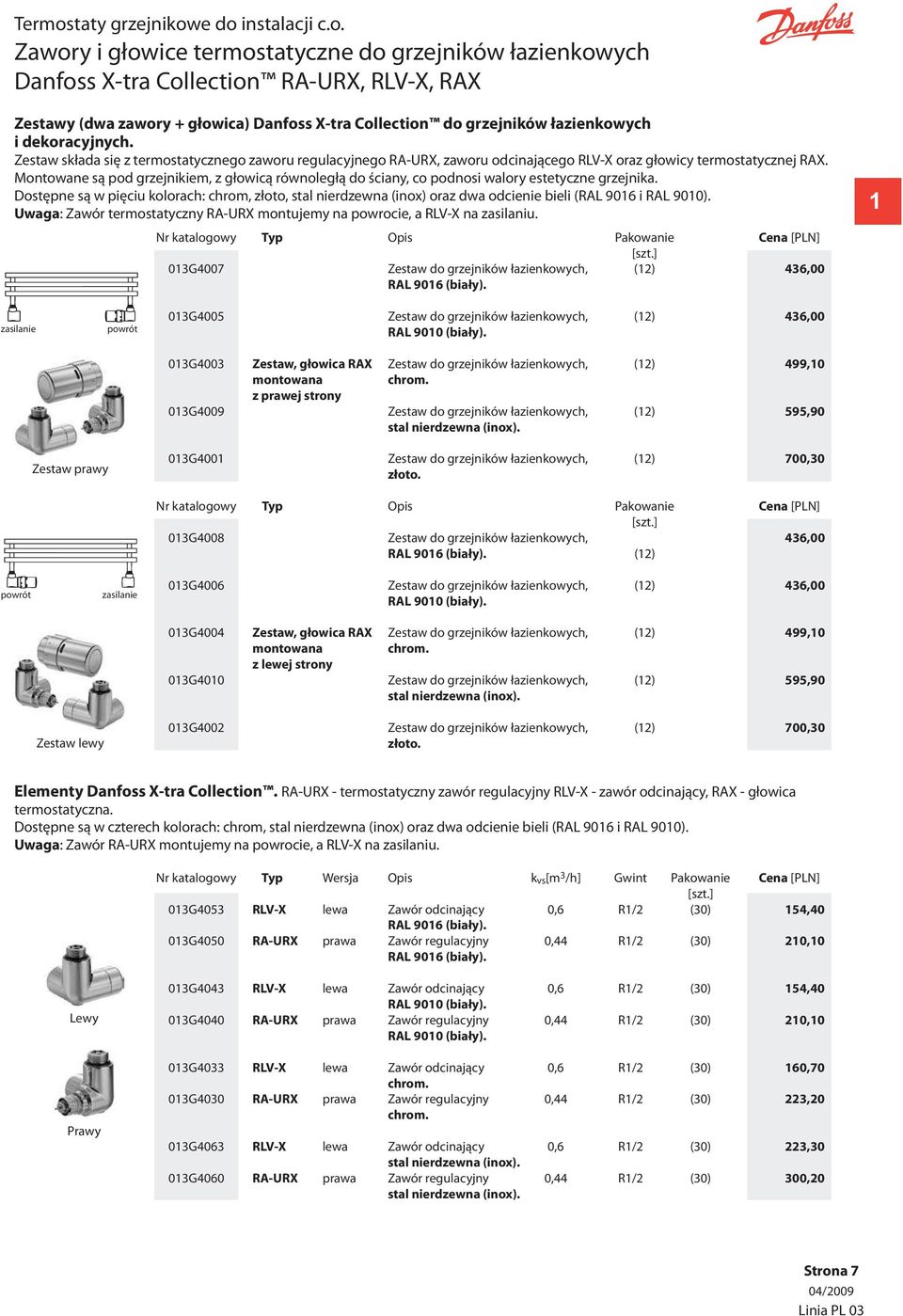

13 Termostaty grzejnikowe do instalacji c.o. Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RAX Zestawy (dwa zawory + głowica) Danfoss X-tra Collection do grzejników łazienkowych i dekoracyjnych. Zestaw składa się z termostatycznego zaworu regulacyjnego RA-URX, zaworu odcinającego RLV-X oraz głowicy termostatycznej RAX. Montowane są pod grzejnikiem, z głowicą równoległą do ściany, co podnosi walory estetyczne grzejnika. Dostępne są w pięciu kolorach: chrom, złoto, stal nierdzewna (inox) oraz dwa odcienie bieli (RAL 9016 i RAL 9010). Uwaga: Zawór termostatyczny RA-URX montujemy na powrocie, a RLV-X na zasilaniu. Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G4007 Zestaw do grzejników łazienkowych, (12) 436,00 RAL 9016 (biały). 1 zasilanie powrót 013G4005 Zestaw do grzejników łazienkowych, (12) 436,00 RAL 9010 (biały). 013G4003 Zestaw, głowica RAX Zestaw do grzejników łazienkowych, (12) 499,10 montowana chrom. z prawej strony 013G4009 Zestaw do grzejników łazienkowych, (12) 595,90 stal nierdzewna (inox). Zestaw prawy 013G4001 Zestaw do grzejników łazienkowych, (12) 700,30 złoto. powrót Zestaw lewy zasilanie Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G4008 Zestaw do grzejników łazienkowych, 436,00 RAL 9016 (biały). (12) 013G4006 Zestaw do grzejników łazienkowych, (12) 436,00 RAL 9010 (biały). 013G4004 Zestaw, głowica RAX Zestaw do grzejników łazienkowych, (12) 499,10 montowana chrom. z lewej strony 013G4010 Zestaw do grzejników łazienkowych, (12) 595,90 stal nierdzewna (inox). 013G4002 Zestaw do grzejników łazienkowych, (12) 700,30 złoto. Elementy Danfoss X-tra Collection. RA-URX - termostatyczny zawór regulacyjny RLV-X - zawór odcinający, RAX - głowica termostatyczna. Dostępne są w czterech kolorach: chrom, stal nierdzewna (inox) oraz dwa odcienie bieli (RAL 9016 i RAL 9010). Uwaga: Zawór RA-URX montujemy na powrocie, a RLV-X na zasilaniu. Nr katalogowy Typ Wersja Opis k vs[m 3 /h] Gwint Pakowanie Cena [PLN] [szt.] 013G4053 RLV-X lewa Zawór odcinający 0,6 R1/2 (30) 154,40 RAL 9016 (biały). 013G4050 RA-URX prawa Zawór regulacyjny 0,44 R1/2 (30) 210,10 RAL 9016 (biały). Lewy Prawy 013G4043 RLV-X lewa Zawór odcinający 0,6 R1/2 (30) 154,40 RAL 9010 (biały). 013G4040 RA-URX prawa Zawór regulacyjny 0,44 R1/2 (30) 210,10 RAL 9010 (biały). 013G4033 RLV-X lewa Zawór odcinający 0,6 R1/2 (30) 160,70 chrom. 013G4030 RA-URX prawa Zawór regulacyjny 0,44 R1/2 (30) 223,20 chrom. 013G4063 RLV-X lewa Zawór odcinający 0,6 R1/2 (30) 223,30 stal nierdzewna (inox). 013G4060 RA-URX prawa Zawór regulacyjny 0,44 R1/2 (30) 300,20 stal nierdzewna (inox). Strona 7 Linia PL 03

14 Termostaty grzejnikowe do instalacji c.o. Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RAX 1 Elementy X-tra Collection. RA-URX - termostatyczny zawór regulacyjny, RLV-X zawór odcinający, RAX - głowica termostatyczna. Dostępne są w czterech kolorach: chrom, stal nierdzewna (inox) oraz dwa odcienie bieli (RAL 9016 i RAL 9010). Uwaga: Zawór RA-URX montujemy na powrocie, a RLV-X na zasilaniu. Nr katalogowy Typ Wersja Opis k vs[m 3 /h] Gwint Pakowanie Cena [PLN] [szt.] 013G4052 RLV-X prawa Zawór odcinający 0,6 R1/2 (30) 154,40 RAL 9016 (biały). 013G4051 RA-URX lewa Zawór regulacyjny 0,44 R1/2 (30) 210,10 RAL 9016 (biały). Prawy 013G4042 RLV-X prawa Zawór odcinający 0,6 R1/2 (30) 154,40 RAL 9010 (biały). 013G4041 RA-URX lewa Zawór regulacyjny 0,44 R1/2 (30) 210,10 RAL 9010 (biały). 013G4032 RLV-X prawa Zawór odcinający 0,6 R1/2 (30) 160,70 chrom. 013G4031 RA-URX lewa Zawór regulacyjny 0,44 R1/2 (30) 223,20 chrom. Lewy 013G4062 RLV-X prawa Zawór odcinający 0,6 R1/2 (30) 223,30 stal nierdzewna (inox). 013G4061 RA-URX lewa Zawór regulacyjny 0,44 R1/2 (30) 300,20 stal nierdzewna (inox). Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G6070 RAL 9016 (biały). (35) 111,70 013G6071 RAL 9010 (biały). (35) 111,70 RAX 013G6170 Chrom. (35) 137,90 013G6171 Stal nierdzewna (inox). (35) 158,80 013G6072 Pergamon. (35) 125,80 013G6073 Antracyt. (35) 125,80 RAX 013G6075 RAL 9005 (czarny). (35) 125,80 013G6176 Chrom / RAL 9016 (biały). (35) 125,80 Ogranicznik temperatury powrotu RTX Ogranicznik RTX utrzymuje stałą temperaturę wody powracającej z grzejnika. Urządzenie ma zastosowanie w pomieszczeniach gdzie grzejnik łazienkowy nie jest podstawowym źródłem ciepła i jest głównie używany jako suszarka do ręczników. Aby ręczniki były zawsze ciepłe i suche ogranicznik RTX mierzy temperaturę wody powracającej z grzejnika do instalacji niezależnie od temperatury w pomieszczeniu. RTX możemy stosować z następującymi zaworami RA-URX, VHX-D oraz VHX-M. Dostępne są również zestawy VHX wyposażone w ogranicznik temperatury powrotu RTX. Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G6090 RAL 9016 (biały). (35) 118,00 013G6091 RAL 9010 (biały). (35) 118,00 RTX 013G6190 Chrom. (35) 157,40 013G6191 Stal nierdzewna (inox). (35) 190,00 Strona 8 Linia PL 03

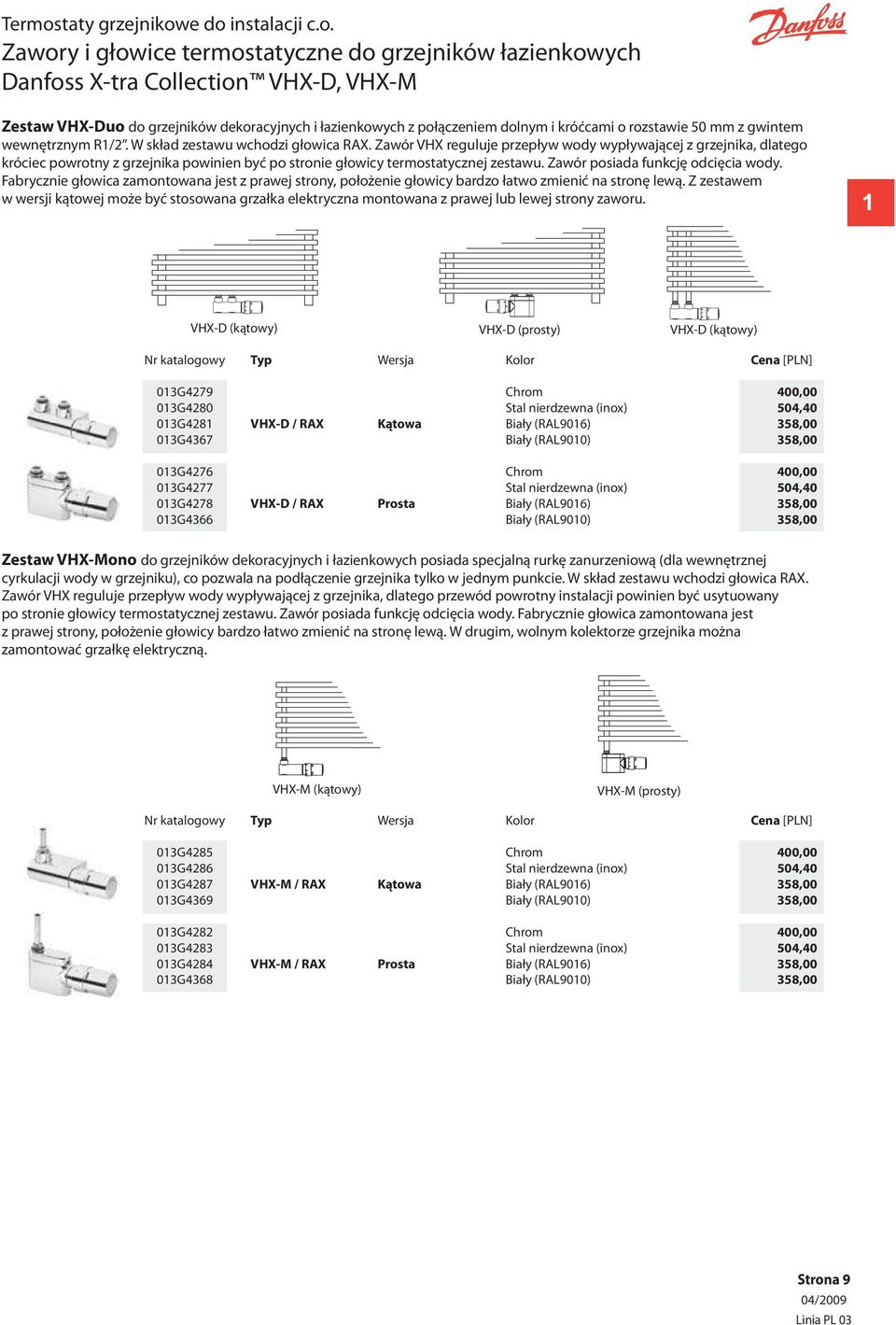

15 Termostaty grzejnikowe do instalacji c.o. Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection VHX-D, VHX-M Zestaw VHX-Duo do grzejników dekoracyjnych i łazienkowych z połączeniem dolnym i króćcami o rozstawie 50 mm z gwintem wewnętrznym R1/2. W skład zestawu wchodzi głowica RAX. Zawór VHX reguluje przepływ wody wypływającej z grzejnika, dlatego króciec powrotny z grzejnika powinien być po stronie głowicy termostatycznej zestawu. Zawór posiada funkcję odcięcia wody. Fabrycznie głowica zamontowana jest z prawej strony, położenie głowicy bardzo łatwo zmienić na stronę lewą. Z zestawem w wersji kątowej może być stosowana grzałka elektryczna montowana z prawej lub lewej strony zaworu. 1 VHX-D (kątowy) VHX-D (prosty) VHX-D (kątowy) Nr katalogowy Typ Wersja Kolor Cena [PLN] 013G4279 Chrom 400,00 013G4280 Stal nierdzewna (inox) 504,40 013G4281 VHX-D / RAX Kątowa Biały (RAL9016) 358,00 013G4367 Biały (RAL9010) 358,00 013G4276 Chrom 400,00 013G4277 Stal nierdzewna (inox) 504,40 013G4278 VHX-D / RAX Prosta Biały (RAL9016) 358,00 013G4366 Biały (RAL9010) 358,00 Zestaw VHX-Mono do grzejników dekoracyjnych i łazienkowych posiada specjalną rurkę zanurzeniową (dla wewnętrznej cyrkulacji wody w grzejniku), co pozwala na podłączenie grzejnika tylko w jednym punkcie. W skład zestawu wchodzi głowica RAX. Zawór VHX reguluje przepływ wody wypływającej z grzejnika, dlatego przewód powrotny instalacji powinien być usytuowany po stronie głowicy termostatycznej zestawu. Zawór posiada funkcję odcięcia wody. Fabrycznie głowica zamontowana jest z prawej strony, położenie głowicy bardzo łatwo zmienić na stronę lewą. W drugim, wolnym kolektorze grzejnika można zamontować grzałkę elektryczną. VHX-M (kątowy) VHX-M (prosty) Nr katalogowy Typ Wersja Kolor Cena [PLN] 013G4285 Chrom 400,00 013G4286 Stal nierdzewna (inox) 504,40 013G4287 VHX-M / RAX Kątowa Biały (RAL9016) 358,00 013G4369 Biały (RAL9010) 358,00 013G4282 Chrom 400,00 013G4283 Stal nierdzewna (inox) 504,40 013G4284 VHX-M / RAX Prosta Biały (RAL9016) 358,00 013G4368 Biały (RAL9010) 358,00 Strona 9 Linia PL 03

16 Termostaty grzejnikowe do instalacji c.o. Zawory i ograniczniki temperatury powrotu do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RTX 1 Zestawy (dwa zawory + ograniczniki temperatury powrotu) Danfoss X-tra Collection do grzejników łazienkowych i dekoracyjnych. Zestaw składa się z termostatycznego zaworu regulacyjnego RA-URX, zaworu odcinającego RLV-X oraz ogranicznika temperatury powrotu RTX. Montowane są pod grzejnikiem, z ogranicznikiem równoległym do ściany, co podnosi walory estetyczne grzejnika. Dostępne są w pięciu kolorach: chrom, złoto, stal nierdzewna (inox) oraz dwa odcienie bieli (RAL 9016 i RAL 9010). Uwaga: Zawór termostatyczny RA-URX montujemy na powrocie, a RLV-X na zasilaniu. RTX - ogranicznik temperatury powrotu, utrzymuje stałą temperaturę wody powracającej z grzejnika. Zestaw z RTX znajduje zastosowanie tam, gdzie grzejnik łazienkowy nie jest zasadniczym źródłem ciepła (np. jest nim ogrzewanie podłogowe) i jest głównie używany jako suszarka do ręczników. RTX reguluje temperaturę wody w grzejniku (0-50 C) niezależnie od temperatury w pomieszczeniu, aby ręczniki były zawsze ciepłe i suche. Ogranicznik temperatury powrotu Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G4136 Zestaw do grzejników łazienkowych, (12) 456,50 RAL 9016 (biały). zasilanie powrót 013G4134 Zestaw do grzejników łazienkowych, (12) 456,50 RAL 9010 (biały). 013G4132 Zestaw, ogranicznik Zestaw do grzejników łazienkowych, (12) 525,00 RTX montowany chrom. z prawej strony 013G4138 Zestaw do grzejników łazienkowych, (12) 632,30 stal nierdzewna (inox). Zestaw prawy 013G4130 Zestaw do grzejników łazienkowych, (12) 743,10 złoto. Ogranicznik temperatury powrotu Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G4137 Zestaw do grzejników łazienkowych, 456,50 RAL 9016 (biały). (12) powrót Zestaw lewy zasilanie 013G4135 Zestaw do grzejników łazienkowych, (12) 456,50 RAL 9010 (biały). 013G4133 Zestaw, ogranicznik Zestaw do grzejników łazienkowych, (12) 525,00 RTX montowany chrom. z lewej strony 013G4139 Zestaw do grzejników łazienkowych, (12) 632,30 stal nierdzewna (inox). 013G4131 Zestaw do grzejników łazienkowych, (12) 743,10 złoto. Strona 10 Linia PL 03

17 Termostaty grzejnikowe do instalacji c.o. Zawory i ograniczniki temperatury powrotu do grzejników łazienkowych Danfoss X-tra Collection VHX-D, VHX-M Zestaw VHX-Duo z ogranicznikiem RTX do grzejników dekoracyjnych i łazienkowych z połączeniem dolnym i króćcami o rozstawie 50 mm z gwintem wewnętrznym R1/2. W skład zestawu wchodzi ogranicznik temperatury powrotu RTX. Zawór VHX reguluje przepływ wody wypływającej z grzejnika, dlatego króciec powrotny z grzejnika powinien być po stronie ogranicznika zestawu. Zawór posiada funkcję odcięcia wody. Fabrycznie ogranicznik zamontowany jest z prawej strony, położenie ogranicznika bardzo łatwo zmienić na stronę lewą. Z zestawem w wersji kątowej może być stosowana grzałka elektryczna montowana z prawej lub lewej strony zaworu. 1 RTX - ogranicznik temperatury powrotu, utrzymuje stałą temperaturę wody powracającej z grzejnika. Zestaw z RTX znajduje zastosowanie tam, gdzie grzejnik łazienkowy nie jest zasadniczym źródłem ciepła (np. jest nim ogrzewanie podłogowe) i jest głównie używany jako suszarka do ręczników. RTX reguluje temperaturę wody w grzejniku (0-50 C) niezależnie od temperatury w pomieszczeniu, aby ręczniki były zawsze ciepłe i suche. Ogranicznik temperatury powrotu VHX-D (kątowy) VHX-D (prosty) VHX-D (kątowy) Nr katalogowy Typ Wersja Kolor Cena [PLN] 013G4379 Chrom 426,80 013G4380 Stal nierdzewna (inox) 538,00 013G4381 VHX-D / RTX Kątowa Biały (RAL9016) 381,80 013G4363 Biały (RAL9010) 381,80 013G4376 Chrom 426,60 013G4377 Stal nierdzewna (inox) 538,00 013G4378 VHX-D / RTX Prosta Biały (RAL9016) 381,80 013G4362 Biały (RAL9010) 381,80 Zestaw VHX-Mono z ogranicznikiem RTX do grzejników dekoracyjnych i łazienkowych posiada specjalną rurkę zanurzeniową (dla wewnętrznej cyrkulacji wody w grzejniku), co pozwala na podłączenie grzejnika tylko w jednym punkcie. W skład zestawu wchodzi ogranicznik temperatury powrotu RTX. Zawór VHX reguluje przepływ wody wypływającej z grzejnika, dlatego przewód powrotny instalacji powinien być usytuowany po stronie ogranicznika zestawu. Zawór posiada funkcję odcięcia wody. Fabrycznie ogranicznik zamontowany jest z prawej strony, położenie ogranicznika bardzo łatwo zmienić na stronę lewą. W drugim wolnym kolektorze grzejnika można zamontować grzałkę elektryczną. RTX - ogranicznik temperatury powrotu, utrzymuje stałą temperaturę wody powracającej z grzejnika. Zestaw z RTX znajduje zastosowanie tam, gdzie grzejnik łazienkowy nie jest zasadniczym źródłem ciepła (np. jest nim ogrzewanie podłogowe) i jest głównie używany jako suszarka do ręczników. RTX reguluje temperaturę wody w grzejniku (0-50 C) niezależnie od temperatury w pomieszczeniu, aby ręczniki były zawsze ciepłe i suche. Ogranicznik temperatury powrotu VHX-M (kątowy) VHX-M (prosty) Nr katalogowy Typ Wersja Kolor Cena [PLN] 013G4385 Chrom 426,80 013G4386 Stal nierdzewna (inox) 538,00 013G4387 VHX-M / RTX Kątowa Biały (RAL9016) 381,80 013G4365 Biały (RAL9010) 381,80 013G4382 Chrom 426,80 013G4383 Stal nierdzewna (inox) 538,00 013G4384 VHX-M / RTX Prosta Biały (RAL9016) 381,80 013G4364 Biały (RAL9010) 381,80 Strona 11 Linia PL 03

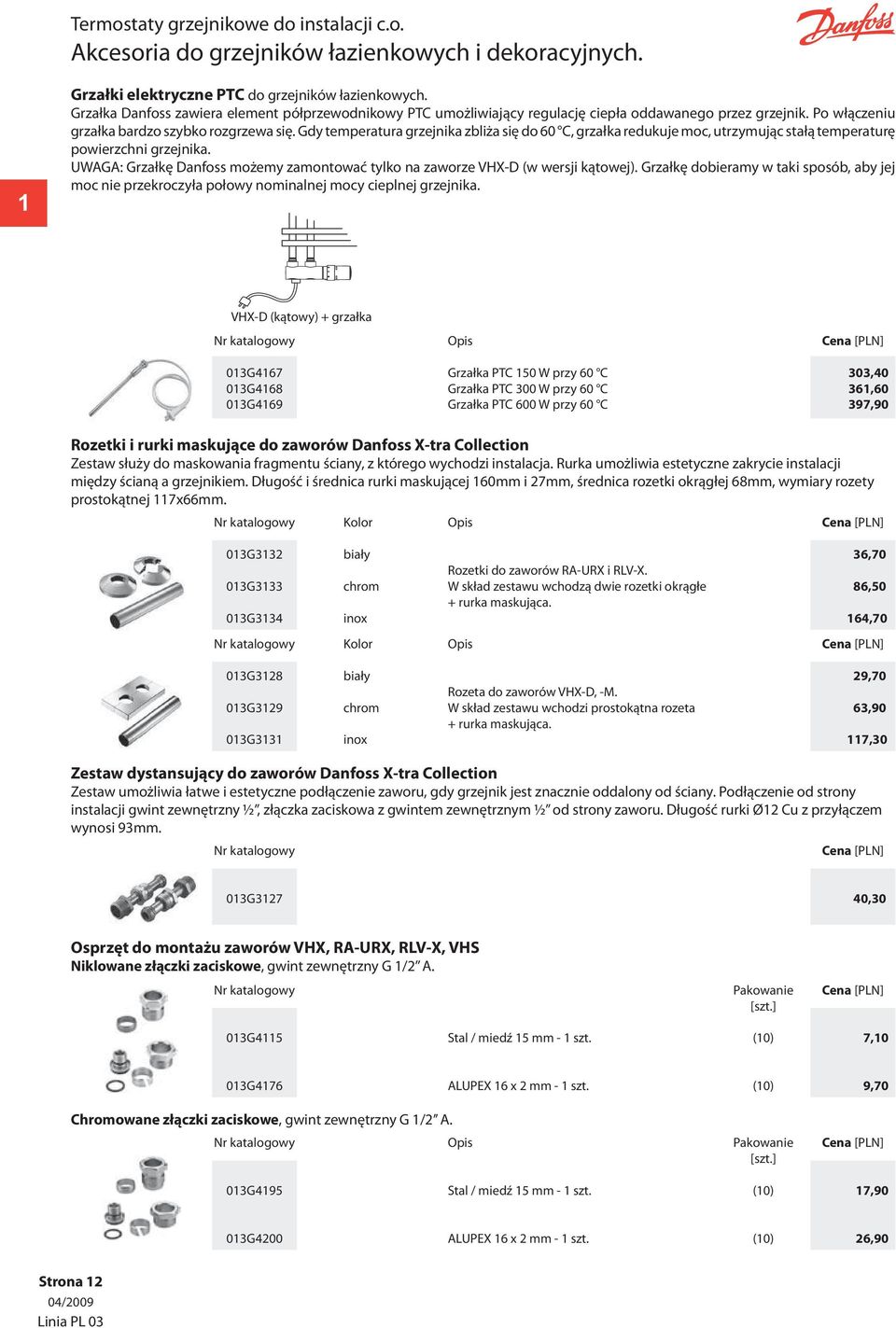

18 Termostaty grzejnikowe do instalacji c.o. Akcesoria do grzejników łazienkowych i dekoracyjnych. 1 Grzałki elektryczne PTC do grzejników łazienkowych. Grzałka Danfoss zawiera element półprzewodnikowy PTC umożliwiający regulację ciepła oddawanego przez grzejnik. Po włączeniu grzałka bardzo szybko rozgrzewa się. Gdy temperatura grzejnika zbliża się do 60 C, grzałka redukuje moc, utrzymując stałą temperaturę powierzchni grzejnika. UWAGA: Grzałkę Danfoss możemy zamontować tylko na zaworze VHX-D (w wersji kątowej). Grzałkę dobieramy w taki sposób, aby jej moc nie przekroczyła połowy nominalnej mocy cieplnej grzejnika. VHX-D (kątowy) + grzałka Nr katalogowy Opis Cena [PLN] 013G4167 Grzałka PTC 150 W przy 60 C 303,40 013G4168 Grzałka PTC 300 W przy 60 C 361,60 013G4169 Grzałka PTC 600 W przy 60 C 397,90 Rozetki i rurki maskujące do zaworów Danfoss X-tra Collection Zestaw służy do maskowania fragmentu ściany, z którego wychodzi instalacja. Rurka umożliwia estetyczne zakrycie instalacji między ścianą a grzejnikiem. Długość i średnica rurki maskującej 160mm i 27mm, średnica rozetki okrągłej 68mm, wymiary rozety prostokątnej 117x66mm. Nr katalogowy Kolor Opis Cena [PLN] 013G3132 biały 36,70 Rozetki do zaworów RA-URX i RLV-X. 013G3133 chrom W skład zestawu wchodzą dwie rozetki okrągłe 86,50 + rurka maskująca. 013G3134 inox 164,70 Nr katalogowy Kolor Opis Cena [PLN] 013G3128 biały 29,70 Rozeta do zaworów VHX-D, -M. 013G3129 chrom W skład zestawu wchodzi prostokątna rozeta 63,90 + rurka maskująca. 013G3131 inox 117,30 Zestaw dystansujący do zaworów Danfoss X-tra Collection Zestaw umożliwia łatwe i estetyczne podłączenie zaworu, gdy grzejnik jest znacznie oddalony od ściany. Podłączenie od strony instalacji gwint zewnętrzny ½, złączka zaciskowa z gwintem zewnętrznym ½ od strony zaworu. Długość rurki Ø12 Cu z przyłączem wynosi 93mm. Nr katalogowy Cena [PLN] 013G ,30 Osprzęt do montażu zaworów VHX, RA-URX, RLV-X, VHS Niklowane złączki zaciskowe, gwint zewnętrzny G 1/2 A. Nr katalogowy Pakowanie Cena [PLN] [szt.] 013G4115 Stal / miedź 15 mm - 1 szt. (10) 7,10 013G4176 ALUPEX 16 x 2 mm - 1 szt. (10) 9,70 Chromowane złączki zaciskowe, gwint zewnętrzny G 1/2 A. Nr katalogowy Opis Pakowanie Cena [PLN] [szt.] 013G4195 Stal / miedź 15 mm - 1 szt. (10) 17,90 013G4200 ALUPEX 16 x 2 mm - 1 szt. (10) 26,90 Strona 12 Linia PL 03

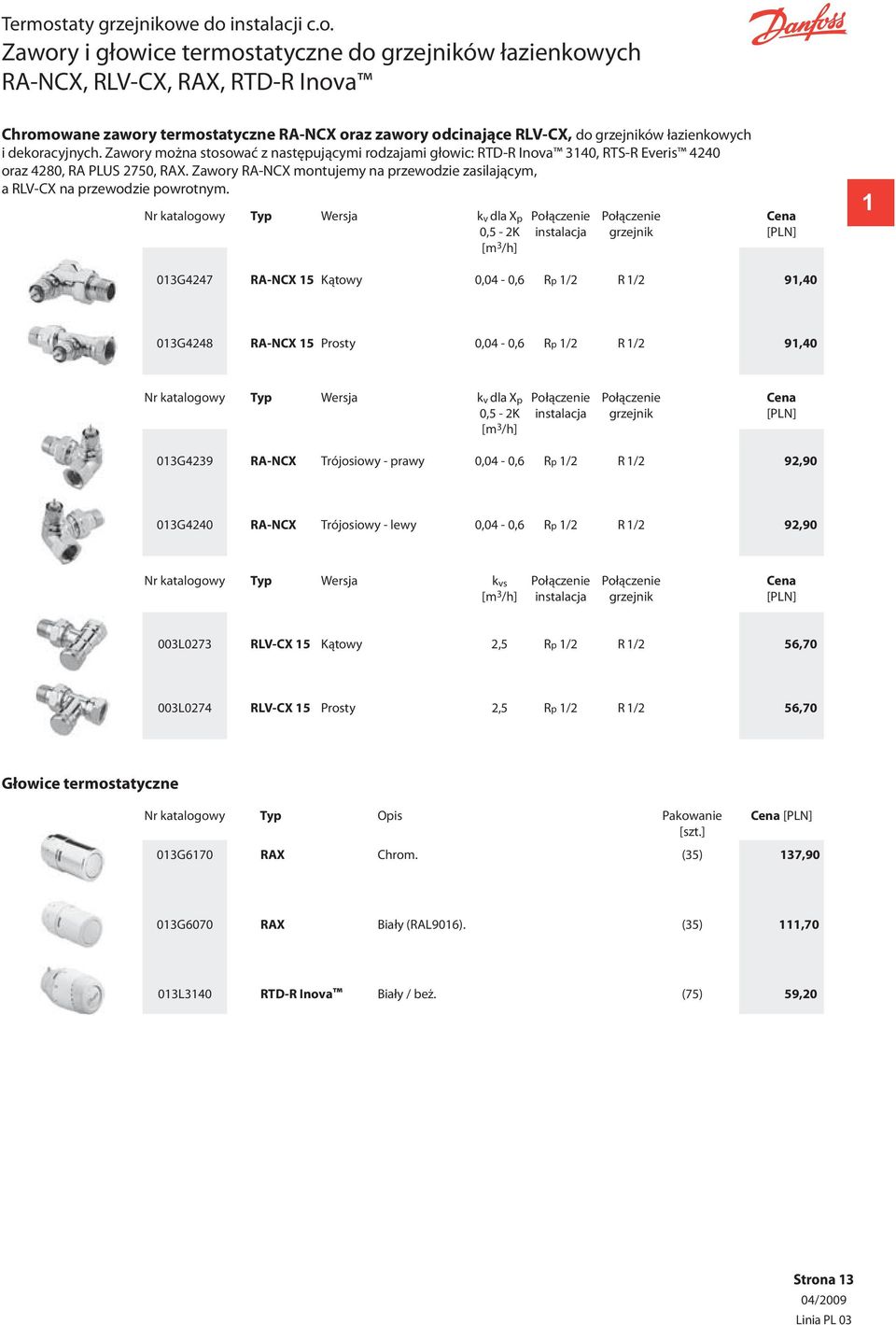

19 Termostaty grzejnikowe do instalacji c.o. Zawory i głowice termostatyczne do grzejników łazienkowych RA-NCX, RLV-CX, RAX, RTD-R Inova Chromowane zawory termostatyczne RA-NCX oraz zawory odcinające RLV-CX, do grzejników łazienkowych i dekoracyjnych. Zawory można stosować z następującymi rodzajami głowic: RTD-R Inova 3140, RTS-R Everis 4240 oraz 4280, RA PLUS 2750, RAX. Zawory RA-NCX montujemy na przewodzie zasilającym, a RLV-CX na przewodzie powrotnym. Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Cena 0,5-2K instalacja grzejnik [PLN] [m 3 /h] 1 013G4247 RA-NCX 15 Kątowy 0,04-0,6 Rp 1/2 R 1/2 91,40 013G4248 RA-NCX 15 Prosty 0,04-0,6 Rp 1/2 R 1/2 91,40 Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Cena 0,5-2K instalacja grzejnik [PLN] [m 3 /h] 013G4239 RA-NCX Trójosiowy - prawy 0,04-0,6 Rp 1/2 R 1/2 92,90 013G4240 RA-NCX Trójosiowy - lewy 0,04-0,6 Rp 1/2 R 1/2 92,90 Nr katalogowy Typ Wersja k vs Połączenie Połączenie Cena [m 3 /h] instalacja grzejnik [PLN] 003L0273 RLV-CX 15 Kątowy 2,5 Rp 1/2 R 1/2 56,70 003L0274 RLV-CX 15 Prosty 2,5 Rp 1/2 R 1/2 56,70 Głowice termostatyczne Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G6170 RAX Chrom. (35) 137,90 013G6070 RAX Biały (RAL9016). (35) 111,70 013L3140 RTD-R Inova Biały / beż. (75) 59,20 Strona 13 Linia PL 03

20 Termostaty grzejnikowe do instalacji c.o. Zawory do grzejników łazienkowych RA-N, RLV Niklowane zawory termostatyczne RA-N oraz zawory odcinajace RLV, do grzejników łazienkowych. Zawory RA-N montujemy na przewodzie zasilającym z następującymi rodzajami głowic: RTD-R Inova 3140, RTS-R Everis 4240, Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Cena 0,5-2K instalacja grzejnik [PLN] [m 3 /h] 013G0233 RA-N 15 Trójosiowy - prawy 0,04-0,73 Rp 1/2 R 1/2 68,00 013G0234 RA-N 15 Trójosiowy - lewy 0,04-0,73 Rp 1/2 R 1/2 68,00 Nr katalogowy Typ Wersja k vs Połączenie Połączenie Cena [m 3 /h] instalacja grzejnik [PLN] 003L0143 RLV 15 Kątowy 2,5 Rp 1/2 R 1/2 40,60 Osprzęt do montażu zaworów RA-N, RLV, RA-NCX, RLV-CX Niklowane złączki zaciskowe, gwint zewnętrzny G 1/2 A. Nr katalogowy Opis Pakowanie Cena [PLN] [szt.] 013G4115 Stal / miedź 15 mm - 1 szt. (10) 7,10 013G4176 ALUPEX 16 x 2 mm - 1 szt. (10) 9,70 Chromowane złączki zaciskowe, gwint zewnętrzny G 1/2 A. Nr katalogowy Opis Pakowanie Cena [PLN] [szt.] 013G4195 Stal / miedź 15 mm - 1 szt. (10) 17,90 013G4200 ALUPEX 16 x 2 mm - 1 szt. (10) 26,90 Strona 14 Linia PL 03

21 Termostaty grzejnikowe do instalacji c.o. Zestawy przyłączeniowe typu RTD-K z nastawą wstępną Zestawy przyłączeniowe RTD-K z nastawą wstępną stosowane są w dwururowych instalacjach centralnego ogrzewania. Zestaw umożliwia estetyczne połączenie grzejnika boczno zasilanego z instalacją rozprowadzoną w warstwie podłogowej lub ściennej. Zestaw składa się z kolana połączeniowego, korpusu zaworu z nastawą wstępną, rurki połączeniowej i zaworu rozdzielającego. RTD-K można stosować z następującymi typami głowic: RTD Inova, RTD, RTD Plus, RTS Everis. Materiał: mosiądz niklowany. 1 Zawór regulujący RTD-K ze złączką zaciskową, nakrętką i kolanem. Nr katalogowy Typ Opis k v dla X p 0,5-2K Połączenie Połączenie Pakowanie Cena [m 3 /h] instalacja grzejnik [szt.] [PLN] 013L3709 RTD-K Z nastawą wstępną 0,03-0,50 Rp 1/2 R 1/2 (75) 68,70 Rurka połączeniowa, średnica 15 mm. Nr katalogowy Długość Pakowanie Cena [mm] [szt.] [PLN] 013G ,60 (10) 013G ,30 Zawór rozdzielający umożliwiający odcięcie przepływu. Nr katalogowy Wersja Połączenie Połączenie Pakowanie Cena instalacja grzejnik [szt.] [PLN] 013G3367 Przyłącze od podłogi do inst. 2-rurowej. (60) 65,50 G 3/4A R 1/2 013G3369 Przyłącze od ściany do inst. 2-rurowej. (48) 65,50 Złączki zaciskowe do rur z tworzywa sztucznego PEX, temp. wody 95 C, PN6. Komplet składa się z jednego pierścienia zaciskowego, tulei i nakrętki. Nr katalogowy Złączka zaciskowa Rozmiar rury Typ zaworu Pakowanie Cena [szt.] [PLN] 013G G x2 mm RTD-K Gwint wewnętrzny G 3/4-1 szt. (10) RLV-KS 18x2 mm 13,20 13,20 Złączki zaciskowe do rur ALUPEX, temp. wody 95 C, PN6. Komplet składa się z jednego pierścienia zaciskowego, tulei, podkładki i nakrętki. Nr katalogowy Złączka zaciskowa Rozmiar rury Typ zaworu Pakowanie Cena [szt.] [PLN] 013G G x2 mm RTD-K Gwint wewnętrzny G 3/4-1 szt. (10) 20x2 mm RLV-KS 13,80 13,80 Złączki zaciskowe do rur stalowych i miedzianych, temp. wody 120 C, PN10. Komplet składa się z jednego pierścienia zaciskowego i nakrętki. Nr katalogowy Złączka zaciskowa Rozmiar rury Typ zaworu Pakowanie Cena [szt.] [PLN] 013G4115 Gwint zewnętrzny G 1/2A - 1 szt. 15 mm RTD-N 15, RLV 15 RLV-S 15 (10) 7,10 013G4125 Gwint wewnętrzny G 3/4-1 szt. RLV-KS 7,40 Strona 15 Linia PL 03

22 Termostaty grzejnikowe do instalacji c.o. Wyposażenie dodatkowe, akcesoria do termostatów grzejnikowych Wyposażenie dodatkowe - akcesoria do termostatów grzejnikowych. Nr katalogowy Opis Pakowanie Cena [szt.] [PLN] 1 013G0290 Dławiczka - można ją wymieniać bez opróżniania instalacji (cena za 1 szt.). (10) 6,20 013G0294 Pierścienie blokujące nastawę wstępną w zaworach RTD-N (30) 28,00 (cena 1 opakowania = 30 szt.). 013L3177 Zabezpieczenie przed kradzieżą do głowic: (500) 641,70 RTS Everis, RTS-K Everis, RTD Inova, (cena 1 opakowania = 500 szt.). kolor biały RAL G5389 Zabezpieczenie przed kradzieżą do głowic: (10) 20,70 RTS Everis, RTS-K Everis, RTD Inova, (cena 1 opakowania = 10 szt.). kolor biały RAL G5287 Zabezpieczenie przed kradzieżą do głowic: (10) 20,70 RTS Everis, RTS-K Everis, RTD Inova, (cena 1 opakowania = 10 szt.). kolor biały RAL L3177N0 Naklejki plombujące (cena 1 arkusza zawierającego 50 naklejek) (1) 17,20 013L4229 Zabezpieczenie przed kradzieżą do głowic: (10) 41,40 RTS-R Everis (cena 1 opakowania = 10 szt.). 013L3175 Nasadka Torx do głowicy RTD Narzędzie do wkręcania (1) 22,40 lub wykręcania śrub zabezpieczających. 013G1232 Zabezpieczenie przed kradzieżą do głowic: RA 2920, RTD-R Inova, RAX, (50) 9,40 (cena 1 opakowania = 50 szt.) 013G1236 Zestaw składający się z klucza z końcówką gwintowaną M3x0,5 (1) 27,60 do ograniczania i blokowania zkresu regulacji głowicy RA 2920 oraz klucza typu Imbus 2 mm do mocowania głowicy na zaworze 013G1350 Adapter kątowy RA do grzejników z zaworami zintegrowanymi (1) 50,80 produkcji Danfoss np.: Brugman, Buderus, Cosmo NOVA, Instal Projekt (Tubus). 013G1360 Adapter kątowy RA do grzejników np.: Purmo, Kermi, Korad, (1) 50,80 Starmex, Radson, Stelrad, Arbonia, Barlo, Biasi, Itemar, Dianorm, Ditherm, Ferroli, Henrad. 013G3083 Demoblok z kompletem kluczy i walizką. (1) 2 508,00 003L0152 Końcówka do napełniania i spustu, mosiężna (5) 52,90 z gwintem zewnętrznym 3/4 i koncówką do węża. Może być stosowana z zaworem RLV. Napęd termiczny TWA-D do zaworu typu RTD-N sterowany sygnałem typu ON / OFF. Średni pobór mocy 2W, przewód o długości 1,2 m. NC - napęd w stanie beznapięciowym powoduje zamknięcie zaworu, NO - napęd w stanie beznapięciowym powoduje otwarcie zaworu. Nr katalogowy Typ Napięcie Cena [PLN] 088H H3153 TWA-D (NC) TWA-D (NO) 230 V a.c. / d.c. 139,00 Stona 16 Linia PL H H3151 TWA-D (NC) TWA-D (NO) 24 V a.c. / d.c. 139,00

23 Notatki 1 Strona 17 Linia PL 03

24 Zawory równoważące do układów grzewczych i wody lodowej Algorytm doboru automatycznych zaworów równoważących Jak dobrać automatyczny zawór równoważący? 2 Brak termostatów grzejnikowych: - Piony na klatkach schodowych - Piony świecowe w łazienkach - Odbiorniki końcowe (klimakonwektory, belki chłodzące) w instalacjach grzewczych i wody lodowej Konieczność ograniczenia przepływu przez pion/gałąź, odbiornik końcowy, regulacja przepływu Wymagane ciśnienie dyspozycyjne p: 10 kpa Zawory termostatyczne z nastawą wstępną Wymagane ciśnienie dyspozycyjne p: 5-25 kpa AB-QM ASV-M ASV-P ASV-M ASV-PV Zakres przepływu [l/h] AB-QM 10 LF AB-QM AB-QM 15 LF AB-QM AB-QM AB-QM AB-QM AB-QM 40/ AB-QM AB-QM AB-QM AB-QM AB-QM 150 Zakres przepływu [l/h] ASV-M 15 + ASV-P ASV-M 20 + ASV-P ASV-M 25 + ASV-P ASV-M 32 + ASV-P ASV-M 40 + ASV-P 40 Zawór ręczny ASV-M DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7695 Zakres przepływu [l/h] ASV-M 15 + ASV-PV ASV-M 20 + ASV-PV ASV-M 25 + ASV-PV ASV-M 32 + ASV-PV ASV-M 40 + ASV-PV 40 Zawór ręczny ASV-M DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7695 Zawór automatyczny AB-QM DN Gwint wewnętrzy Numer katalogowy 10 G ½ 003Z G ½ 003Z G ¾ 003Z G ¾ 003Z G 1 003Z G 1¼ 003Z G 1½ 003Z /50 G 2½ 003Z0701 Automatyczny zawór równoważący ASV-P DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7625 Automatyczny zawór równoważący ASV-PV DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7605 Zawór automatyczny AB-QM ze złączkami pomiarowymi DN Gwint wewnętrzy Numer katalogowy 10 G ½ 003Z G ½ 003Z G ¾ 003Z G ¾ 003Z G 1 003Z G 1¼ 003Z G 1½ 003Z0215 Zawór automatyczny AB-QM ze złączkami pomiarowymi DN Połączenie kołnierzowe Numer katalogowy Z Z Z Z Z0706 Strona 18 Linia PL 28

25 Zawory równoważące do układów grzewczych i wody lodowej Algorytm doboru automatycznych zaworów równoważących Jak dobrać automatyczny zawór równoważący? Wymagane ciśnienie dyspozycyjne p: kpa Wymagane ciśnienie dyspozycyjne p: 5-25 kpa p: kpa p: kpa p: kpa Zawory termostatyczne bez nastawy wstępnej Pomiar/ograniczenie przepływu/ciśnienia przed pionem 5-25 kpa 2 ASV-M ASV-PV 20-40kPa ASV-PV DN ASV-I ASV-PV Zakres przepływu [l/h] Zakres przepływu [l/h] Zakres przepływu [l/h] ASV-M 15 + ASV-PV 20-40kPa 15 ASV-PV 5-25kPa DN ASV-M 20 + ASV-PV 20-40kPa 20 ASV-PV 20-40kPa DN ASV-PV 35-75kPa DN ASV-M 25 + ASV-PV 20-40kPa 25 ASV-PV kPa DN ASV-M 32 + ASV-PV 20-40kPa ASV-M 40 + ASV-PV 20-40kPa 40 Zawór ręczny ASV-M DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L ASV-PV 5-25kPa DN65 ASV-PV 20-40kPa DN65 ASV-PV 35-75kPa DN65 ASV-PV kPa DN65 ASV-PV 5-25kPa DN80 ASV-PV 20-40kPa DN80 ASV-PV 35-75kPa DN80 ASV-PV kPa DN80 ASV-PV 5-25kPa DN100 ASV-PV 20-40kPa DN100 ASV-PV 35-75kPa DN100 ASV-PV kPa DN ASV-I 15 + ASV-PV ASV-I 20 + ASV-PV ASV-I 25 + ASV-PV ASV-I 32 + ASV-PV ASV-I 40 + ASV-PV 40 Zawór ręczny ASV-I z 2-ma króćcami pomiarowymi DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7645 Automatyczny zawór równoważący ASV-PV 20-40kPa DN kvs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7615 Automatyczny zawór równoważący ASV-PV DN k vs [m 3 /h] Nastawa p bar Numer katalogowy 0,05-0,25 003Z0611 0,20-0,40 003Z0621 0,35-0,75 003Z0631 0,60-1,00 003Z0641 0,20-0,40 003Z0623 0,35-0,75 003Z0633 0,60-1,00 003Z0643 0,20-0,40 003Z0624 0,35-0,75 003Z0634 0,60-1,00 003Z0644 0,20-0,40 003Z0625 0,35-0,75 003Z0635 0,60-1,00 003Z0645 Automatyczny zawór równoważący ASV-PV DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7605 Zawory są dostarczane w opakowaniu ze styropianu, które może być wykorzystane jako izolacja w instalacjach o max. temperaturze wody do 80 C. Przyrząd do pomiaru cisnienia (str. 30). Zawory ASV z gwintem zewnętrznym dostępne są na życzenie. W ofercie dostępne są także zawory ASV-I, ASV-M DN50 (str ). Strona 19 Linia PL 28
