Zawory równoważące do układów grzewczych i wody lodowej. System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej

Transkrypt

1 Zawartość cennika Spis treści i skorowidz Termostaty grzejnikowe do instalacji c.o. Zawory równoważące do układów grzewczych i wody lodowej System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej Wodne ogrzewanie podłogowe Systemy wentylacji z odzyskiem ciepła Elektroniczne regulatory temperatury Wentylatory Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Uwagi ogólne Wszystkie poprzednie cenniki zostają unieważnione. Ceny zostały podane w PLN - EXW Grodzisk Mazowiecki za wyjątkiem rozdziału 6, gdzie ceny podane są w EURO [EUR]. Ceny nie uwzględniają podatku VAT. Danfoss zastrzega sobie prawo do dokonywania zmian cen bez wcześniejszego uprzedzenia. Cennik ważny jest od r. Danfoss informuje, że do zamówień o wartości mniejszej niż 1500 PLN netto doliczana jest zryczałtowana opłata pokrywająca koszt obsługi małego zamówienia w wysokości 110 PLN. Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w cenniku. Dane techniczne zawarte w cenniku mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Strona 01

2 Spis treści 0 1 Termostaty grzejnikowe do instalacji c.o. Zestawienie tabelaryczne... 1 Głowice termostatyczne serii RA 2000, RAW i RA PLUS... 2 Głowice termostatyczne serii RAW-K, RA-K PLUS, głowice RAVIS z połączeniem RTD, głowica wzmocniona serii RTD, zestawy SET DUO oraz zestawy do grzejników łazienkowych... 3 Zawory termostatyczne serii RA-N, zawory o zwiększonej przepustowości RA-G oraz chromowane zawory termostatyczne RA-NCX... 4 Wkładki zaworowe do grzejników dolnozasilanych... 5 Zawory odcinające RLV do grzejników bocznozasilanych i dolnozasilanych... 6 Zestawy przyłączeniowe RA-K z nastawą wstępną... 7 Wyposażenie dodatkowe - akcesoria do termostatów grzejnikowych... 8 Tabela konwersji (program RTD program RA) Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RAX Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection VHX-D, VHX-M Zawory i ograniczniki temperatury powrotu do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RTX Zawory i ograniczniki temperatury powrotu do grzejników łazienkowych Danfoss X-tra Collection VHX-D, VHX-M Akcesoria do grzejników łazienkowych i dekoracyjnych Zawory termostatyczne i odcinające do grzejników łazienkowych RA-NCX, RLV-X Zawory do grzejników łazienkowych RA-N, RLV Zawory równoważące do układów grzewczych i wody lodowej Algorytm doboru automatycznych zaworów równoważących Zawory automatyczne ASV Wielofunkcyjne zawory automatyczne AB-QM Złączki do zaworów AB-QM Napędy elektryczne TWA-Z, ABNM, AME 15QM, AME 55QM, AMI 140, AME(V) Algorytm doboru ręcznych zaworów równoważących Zawory ręczne z możliwością rozbudowy do wersji automatycznej USV Regulatory nadmiarowo upustowe AVDO Zawory RA-C i napędy Zawory ręczne LENO MSV-BD Zawory ręczne LENO MSV-B Zawory ręczne LENO MSV-O Zawory ręczne LENO MSV-S Zawory ręczne MSV-F Akcesoria Urządzenia pomiarowe PFM System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej Komponenty systemu sterowania instalacją cyrkulacyjną c.w.u. (MTCV, CCR2, TVM-W) Napędy termiczne TWA-A Dobór komponentów dla systemów sterowania instalacją cyrkulacyjną c.w.u Wodne ogrzewanie podłogowe SpeedUp. Elementy suchego systemu ogrzewania podłogowego Danfoss Basic Clip. Elementy mokrego systemu ogrzewania podłogowego Danfoss Akcesoria Narzędzia Rozdzielacze do ogrzewania podłogowego- zestawy Rozdzielacze, akcesoria i grupy pompowe Szafki rozdzielaczowe z wyposażeniem do ogrzewania podłogowego Bezprzewodowy system regulacji ogrzewania podłogowego i mieszanego CF Strona 02

3 Spis treści 4 Wodne ogrzewanie podłogowe c.d. Przykłady zastosowań - systemy regulacji Przewodowy system regulacji ogrzewania podłogowego FH Przykłady zastosowań - zestawy Regulatory bezpośredniego działania do układów ogrzewania podłogowego Napędy termiczne typu TWA Systemy wentylacji z odzyskiem ciepła. Rekuperacja Danfoss Air. Centrale wentylacyjne z odzyskiem ciepła Akcesoria do central wentylacyjnych Danfoss System kanałów elastycznych Danfoss Air Flex Elektroniczne regulatory temperatury Programowalne termostaty pokojowe do układów c.o. i c.w.u oraz klimatyzacji typu TP, HC Termostaty pokojowe do obiegów grzewczych i/lub chłodzących typu RMT, RET, RT Termostaty regulujące temperaturę medium typu ATC, ATF, ITC Zawory z napędami elektrycznymi Wentylatory Wentylatory łazienkowe typu E-Smile, E-Style Wentylatory łazienkowe typu Muro Wentylatory dachowe typu FC, RE, Wentylatory osiowe kanałowe typu CC Wentylatory kanałowe promieniowe typu AXC Wentylatory przeciwwybuchowe typu DAN-EX Wentylatory kanałowe - akcesoria Regulatory prędkości obrotowej Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Danfoss Link - bezprzewodowy system regulacji elektrycznego ogrzewania podłogowego Maty grzejne EFTM oraz EFSM Maty grzejne MHSM, folie MH FOIL do ogrzewania luster oraz kable grzejne EFTPC Kable grzejne EFTPC oraz kable samoregulujące SL Regulatory temperatury do ogrzewania elektrycznego Akcesoria do ogrzewania elektrycznego Ogólne warunki Sprzedaży Danfoss Sp. z o.o Strona 03

4 Skorowidz alfabetyczny 0 A ABNM napęd termiczny... 26, 27, 29 AB-QM wielofunkcyjny zawór równoważący... 20, 25 Adapter kątowy... 8 Akcesoria do central wentylacyjnych Akcesoria do grzejników łazienkowych i dekoracyjnych Akcesoria do ogrzewania elektrycznego Akcesoria do rozdzielaczy Akcesoria do systemów wodnego ogrzewania podłogowego Akcesoria do termostatów grzejnikowych... 8 AME 15QM, 110/120NL... 26, 27 AMI... 26, 27 AMV 110/120NL... 26, 27 ASV automatyczne zawory równoważące ATC termostat przylgowy... 45, 55 ATF termostat przylgowy na rurę AVDO regulatory upustowe AXC wentylator kanałowy B Basic Clip. Mokry system ogrzewania podłogowego C CC wentylator osiowy CCR2 sterownik procesu dezynfekcji... 33, 34 Centrale z odzyskiem ciepła CF-MC regulator w bezprzewodowym systemie ogrzewania podłogowego CF-R termostat pokojowy w bezprzewodowym systemie ogrzewania podłogowego D DAN-EX wentylator przeciwwybuchowy Danfoss Link Danfoss X-tra Collection E EFET elektroniczny regulator temperatury... 75, 76 EFIT elektroniczny sterownik z czujnikiem... 75, 76 EFSM mata grzejna EFTM mata grzejna EFTPC kabel grzejny... 73, 74 ESMB uchwyt czujnika E-Smile wentylator łazienkowy E-Style wentylator łazienkowy F FC wentylator dachowy FC-2V wentylator dachowy FC-AC wentylator dachowy chemoodporny FC-HT wentylator dachowy oddymiający FCV wentylator dachowy FCV-2V wentylator dachowy FHM-C5 grupa pompowa mieszająca FHV-A zawór regulacyjny do układu ogrzewania podłogowego FHV-R zawór regulacyjny do układów ogrzewania podłogowego... 45, 46 FH-W termostat pokojowy w przewodowym systemie ogrzewania podłogowego FH-WC regulator nadrzędny w przewodowym systemie ogrzewania podłogowego FJVR ogranicznik temperatury powrotu... 45, 46 FTC regulator temperatury do układów ogrzewania podłogowego... 45, 46 Strona 04 G GR tłumik Grzałki do grzejników łazienkowych H HC 6000 termostaty programowalne HP zawór dwudrogowy z siłownikiem HS zawór trójdrogowy z siłownikiem I ITC termostat zanurzeniowy L Leno MSV-BD zawór ręczny... 28, 30 Leno MSV-B zawór ręczny... 28, 30 Leno MSV-O zawór ręczny Leno MSV-S zawór ręczny... 28, 31 M MH FOIL folia grzejna do luster MHSM - mata elektryczna do luster MSV-F2 zawór ręczny... 28, 31 MTCV wielofunkcyjny zawór termostatyczny... 33, 34 MURO wentylator łazienkowy N Narzędzia do wodnych systemów ogrzewania podłogowego O Ogólne Warunki Sprzedaży... 79, 80 P PFM 3000 urządzenie pomiarowe PFM 4000 urządzenie pomiarowe Podstawa dachowa PV człon automatyczny do USV R R15 regulator prędkości obrotowej RA 2920 głowica termostatyczna wzmocniona... 1, 2, 10 RA 2992 głowica termostatyczna... 1, 2 RA 2994 głowica termostatyczna... 1, 2 RA 2996 głowica termostatyczna... 1, 2 RA 5060 element zdalnego ustawiania... 2, 9 RA PLUS programowalna głowica termostatyczna... 1, 2, 9 RA-C zawór regulacyjny RA-G zawór termostatyczny o zwiększonej przepustowości... 4, 10 RA-K PLUS programowalna głowica termostatyczna... 1, 3 RA-K zestaw przyłączeniowy... 7, 10 RA-N zawór termostatyczny z nastawą wstępną... 1, 4, 9 RA-NCX zawór termostatyczny chromowany... 4, 17 RA-URX termostatyczny zawór dekoracyjny... 11, 12 RAVIS głowica termostatyczna... 3 RAVIS 16 głowica termostatyczna... 3 RAW 5012 głowica termostatyczna... 1, 2, 9 RAW 5115 głowica termostatyczna... 1, 2, 3, 9 RAW 5116 głowica termostatyczna... 1, 2, 9 RAX głowica termostyczna... 11, 12 RE wentylator dachowy Rekuperacja Danfoss Air RET termostaty pokojowe REV wentylator dachowy RLV zawór odcinający... 1, 6 RLV-CX zawór odcinający chromowany... 6, 17 RLV-KS zestaw przyłączeniowy... 1, 3, 6 RLV-S zawór odcinający... 1, 6, 38

5 Skorowidz alfabetyczny R c.d. RLV-X zawór odcinający... 11, 12 RMT 230 termostat pokojowy Rozdzielacze do sytemów ogrzewania podłogowego... 39, 40 RT termostat pokojowy RTD 3120 głowica wzmocniona... 3 RTL Zestaw RTX ogranicznik temperatury powrotu RV/M regulator prędkości obrotowej RV/T regulator prędkości obrotowej RX odbiornik do termostatów w wersji radiowej S SL tłumik do wentylatorów AXC SLHW kable grzejne samoregulujące SLIG kable grzejne samoregulujące SLPH zestaw grzejny SLPG kable grzejne samoregulujące SpeedUp. Suchy system ogrzewania podłogowego... 35, 36 Szafki rozdzielaczowe System kanałów elastycznych Danfoss Air... 50, 51 T Tabela konwersji (program RTD program RA)... 9, 10 TAV obudowa dachowa TP 5001 termostat pokojowy programowalny TP 7000 termostat pokojowy programowalny TP 9000 termostat pokojowy programowalny TS przepustnice grawitacyjne TVM-H zawór mieszający do c.o TVM-W zawór mieszający do c.w.u TWA napędy termiczne... 8, 10, 26, 27, 29, 34, 47 TWA-A napędy termiczne... 8, 10, 29, 34, 47 TWA-K napędy termiczne TWA-Z napędy termiczne... 26, 27 U USV zawór ręczny z możliwością rozbudowy do wersji automatycznej... 28, 29 V VHX-D zawory do grzejników łazienkowych... 13, 15 VHX-M zawory do grzejników łazienkowych... 13, 15 W Wkładka zaworowa RA... 5 Z Zabezpieczenie przed kradzieżą głowicy termostatycznej... 8 Zestawy do grzejników łazienkowych... 3 Zestaw regulacyjny mieszający Zestaw SET DUO M30x1, Zestaw SET DUO RA... 3 Złączki zaciskowe... 7, 16, 18 0 Strona 05

6 Notatki 0 Strona 06

7 Termostaty grzejnikowe do instalacji c.o. Zestawienie tabelaryczne Głowice i zawory do grzejników bocznozasilanych Głowice gazowe serii RA 2000 Głowice cieczowe serii RAW i RA PLUS Zakres proporcjonalności wynosi X p = 1K Zakres proporcjonalności wynosi X p = 2K 013G G G2992 RA G5012 RAW G6070 (biały RAL9016), RA 2992 z dolnym 013G2920 RAW 5012 z dolnym 013G G6170 (Chrom), 013G2994 z czujnikiem ograniczeniem RA G5115 z czujnikiem ograniczeniem RA PLUS G6171 (Inox) RA 2994 wyniesionym temp. 16 C wzmocniona RAW 5115 wyniesionym temp. 16 C (programowalna) RAX Zawory termostatyczne serii RA-N 15 *) Chromowane zawory Chromowane zawory Zawory odcinające serii RLV i RLV-S 15 **) termostatycznera-ncx odcinaje RLV-CX 1 013G3904 (std) 013G3903 (std) i 013G3914 i 013G G G G L L L0124 RLV-S 003L0123 RLV-S (długi nypel) (długi nypel) 003L0144 RLV 003L0143 RLV *) Zawory RA-N dostępne są również w innych średnicach DN 10, 20, 25 **) Zawory odcinające RLV i RLV-S dostępne są również w innych średnicach DN 10 i DN 20 Głowice termostatyczne i zestawy przyłączeniowe do grzejników dolnozasilanych z wkładką zaworową Danfoss RA-N stosowane z grzejnikami m. in. firm: BRUGMAN, BUDERUS, DE LONGHI, VOGEL&NOOT (CosmoNOVA), INSTAL PROJEKT (TUBUS) Głowice gazowe serii RA 2000 Głowice cieczowe serii RAW, RA PLUS i RAX 013G G G2992 RA G5012 RAW G6070 (biały RAL9016), RA 2992 z dolnym 013G2920 RAW 5012 z dolnym 013G G6170 (Chrom), 013G2994 z czujnikiem ograniczeniem RA G5115 z czujnikiem ograniczeniem RA PLUS G6171 (Inox) RA 2994 wyniesionym temp. 16 C wzmocniona RAW 5115 wyniesionym temp. 16 C (programowalna) RAX Zestawy przyłączeniowe serii RLV-KS 003L0222 1/2 RLV-KS (kątowy) 003L0220 1/2 RLV-KS (prosty) grzejniki: HENRAD, KORAD, KORADO, PURMO, RADSON, SCHAFER, STELRAD 003L0223 3/4 RLV-KS (kątowy) 003L0221 3/4 RLV-KS (prosty) grzejniki: BRUGMAN, BUDERUS, DE LONGHI, KERMI, VOGEL&NOOT (CosmoNOVA) Głowice termostatyczne i zestawy przyłączeniowe do grzejników dolnozasilanych z wkładką zaworową M30 x 1,5 Głowice cieczowe serii RAW-K i RA-K PLUS Głowice gazowe RA 2000, RA 2920, oraz cieczowe RAW i RAX stosowane z grzejnikami m. in. firm: mogą być zastosowane po wymianie wkładki zaworowej w zależności KERMI, KORADO, PURMO, RADSON, od producenta grzejnika KORADO, PURMO, RADSON, STELRAD STELRAD - nr kat.: 013G7390, KERMI - nr kat.: 013G7382 Głowice termostatyczne z połaczeniem RTD Głowice gazowe RAVIS do zaworów termostatycznych i wkładek termostatycznych z połączeniem RTD 013G5135, 013G G6070 (biały RAL9016), z dolnym ograniczeniem 013G6170 (Chrom), temp. 16 C 013G G6171 (Inox) RAW-K RA-K PLUS Seria RA 2000 Seria RAW RAX (programowalna) 013G G2946 z dolnym ograniczeniem temp. 16 C Zestawy przyłączeniowe serii RLV-KS 003L0222 1/2 RLV-KS (kątowy) 003L0220 1/2 RLV-KS (prosty) grzejniki: HENRAD, KORAD, KORADO, PURMO, RADSON, SCHAFER, STELRAD 003L0223 3/4 RLV-KS (kątowy) 003L0221 3/4 RLV-KS (prosty) grzejniki: BRUGMAN, BUDERUS, DE LONGHI, KERMI, VOGEL&NOOT (CosmoNOVA) Strona 1 Linia PL 03

8 Termostaty grzejnikowe do instalacji c.o. Głowice termostatyczne Głowice termostatyczne serii RA 2000, RAW i RA PLUS do zaworów RA-N, RA-G, RA-K, RA-NCX oraz do grzejników z wkładkami zaworowymi Danfoss RA-N Głowica gazowa serii RA Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Czujnik gazowy wbudowany, 013G2994 RA 2994 bezpiecznik mrozu, ograniczenie (60) 62,70 lub blokowanie zakresu temperatury. 013G2992 RA 2992 j.w. lecz czujnik wyniesiony (45) 88,90 Czujnik gazowy wbudowany, 013G2996 RA 2996 bezpiecznik mrozu, ograniczony (60) 62,70 zakres temperatury. Głowice cieczowe serii RAW Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Czujnik cieczowy wbudowany, 013G5115 RAW 5115 bezpiecznik mrozu, ograniczenie 8-28 *) - (60) 50,10 lub blokowanie zakresu temperatury. 013G5012 RAW 5012 j.w. lecz czujnik wyniesiony (30) 87,10 Głowica gazowa, wzmocniona RA 2920 Czujnik cieczowy wbudowany, 013G5116 RAW 5116 bezpiecznik mrozu, ograniczany (60) 50,10 zakres temperatury. *) Pozycja 0 - pełne odcięcie zaworu Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Model wzmocniony, czujnik gazowy wbudowany, bezpiecznik mrozu, 013G2920 RA 2920 ograniczenie lub blokowanie zakresu (48) 85,10 temperatury, zabezpieczenie przed manipulacją. Element zdalnego ustawiania serii RA 5060 Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] 013G5062 RA 5062 Element zdalnego ustawienia, 2 163,50 013G5065 RA 5065 bezpiecznik mrozu, ograniczenie (24) 179,10 013G5068 RA 5068 lub blokowanie zakresu temperatury ,70 Głowica cieczowa, programowalna RA PLUS Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Programowalny termostat grzejnikowy 013G2750 RA PLUS z czujnikiem cieczowym wbudowanym, 2750 bezpiecznik mrozu oraz ograniczenie zakresu temperatury (20) 175,50 Strona 2 Linia PL 03

9 Termostaty grzejnikowe do instalacji c.o. Głowice termostatyczne Głowice termostatyczne typu RAW-K i RA-K PLUS do grzejników z wkładką zaworową M30x1,5 (Kermi, Korado, Radson, Stelrad, Purmo 1) ), oraz głowice serwisowe RA 2945 i RA 2946 do zaworów i wkładek zaworowych Danfoss RTD-N Głowica cieczowa serii RAW-K Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] 013G5135 RAW-K Czujnik cieczowy wbudowany, 5135 bezpiecznik mrozu, ograniczenie lub blokowanie zakresu temperatury *) - (60) 50, G5136 RAW-K j.w. lecz ograniczony zakres temp (30) 50, *) Pozycja 0 - pełne odcięcie zaworu Głowica cieczowa, programowalna serii RA-K PLUS Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Programowalny termostat grzejnikowy 013G2730 RA-K PLUS z czujnikiem cieczowym wbudowanym, 2730 bezpiecznik mrozu oraz ograniczenie (20) 175,50 zakresu temperatury. 1) Jeżeli grzejnik Purmo wyposażony jest we wkładkę M30x1,5. Głowica RAVIS z połączeniem RTD Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] Nowa niższa cena 013G G2946 RAVIS RA 2945 RAVIS 16 RA 2946 Zestawy: głowica RAW + zestaw przyłączeniowy RLV-KS Czujnik wbudowany, połączenie RTD głowica serwisowa (60) 55,00 j.w. lecz ograniczony zakres temp (60) 55,00 Głowica gazowa, wzmocniona serii RTD 3120 Nr katalogowy Typ Opis Zakres Długość Pakowanie Cena [PLN] nastawy kapilary temp. [ C] [m] [szt.] HIT CENOWY Model wzmocniony, czujnik gazowy wbudowany, bezpiecznik mrozu, 013L3120 **) RTD 3120 ograniczenie lub blokowanie zakresu (60) 85,10 temperatury, zabezpieczenie przed manipulacją. **) Dostępne na zamówienie Nr katalogowy Typ Opis Zakres Długość Cena [PLN] nastawy kapilary temp. [ C] [m] Zestaw Zestaw głowica RAW 5115 (013G5115) 013G5119 SET DUO RA Zestaw przyłączeniowy RLV-KS ,00 (003L0222) 013G5139 Zestaw SET Zestaw RAW-K 5135 (013G5135) ,00 DUO M30x1,5 + RLV-KS (003L0222) Zestawy do grzejników łazienkowych (drabinek) W skład zestawu wchodzą: zawór termostatyczny RA-N 15 trójosiowy, głowica termostatyczna RAW 5115 oraz zawór powrotny RLV-S 15 kątowy. HIT CENOWY Nr katalogowy Wersja Opis Cena [PLN] 013G1033 Prawy Zestaw do drabinek: zawór RA-N (013G0233), głowica RAW 5115 (013G5115), zawór RLV-S (003L0123). 133,00 013G1034 Lewy Zestaw do drabinek: zawór RA-N (013G0234), głowica RAW 5115 (013G5115), zawór RLV-S (003L0123). 133,00 Strona 3 Linia PL 03

10 Termostaty grzejnikowe do instalacji c.o. Zawory termostatyczne Zawory termostatyczne serii RA-N, zawory o zwiększonej przepustowości RA-G oraz chromowane zawory termostatyczne RA-NCX. Współpracują z głowicami termostaycznymi Damfoss: RA 2994, RA 29946, RA 2992, RA2920, RAW 5115, RAW 5116, RAW 5012, RA PLUS, RAX 1 Zawory serii RA-N z nastawą wstepną do ogrzewań pompowych dwururowych, niklowane, max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Pakowanie Cena 0,5-2K instalacja grzejnik [szt.] [PLN] [m 3 /h] 013G0011 Kątowy (90) 47,60 013G3902 RA-N 10 Prosty 0,04-0,56 Rp 3/8 R 3/8 (90) 47,60 013G0151 UK (75) 50,30 013G3903 Kątowy (75) 53,10 013G3904 RA-N 15 Prosty 0,04-0,73 Rp 1/2 R 1/2 (75) 53,10 013G0153 UK (75) 61,90 013G G0016 RA-N 20 Kątowy Prosty 0,10-1,04 Rp 3/4 R 3/4 (36) (36) 67,50 67,50 013G0155 UK 0,16-0,80 (56) 75,70 013G0037 Kątowy 125,40 013G0038 RA-N 25 Prosty 0,10-1,04 Rp 1 R 1 (30) 125,40 Zawory serii RA-N z nastawą wstepną do ogrzewań pompowych dwururowych, niklowane, nypel samouszczelniający, max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Pakowanie Cena 0,5-2K instalacja grzejnik [szt.] [PLN] [m 3 /h] 013G0113 RA-N 15 Kątowy 0,04-0,73 Rp 1/2 R 1/2 (75) 55,20 013G0114 RA-N 15 Prosty 0,04-0,73 Rp 1/2 R 1/2 (75) 55,20 Zawory serii RA-N z nastawą wstepną z długim nyplem do modernizacji ogrzewań pompowych dwururowych, niklowane, max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Pakowanie Cena 0,5-2K instalacja grzejnik [szt.] [PLN] [m 3 /h] 013G0031 Kątowy 47,60 013G3912 RA-N 10 Prosty 0,04-0,56 Rp 3/8 R 3/8 (90) 47,60 013G3913 Kątowy 53,10 013G3914 RA-N 15 Prosty 0,04-0,73 Rp 1/2 R 1/2 (75) 53,10 Zawory serii RA-N z nastawą wstepną z długim nyplem do ogrzewań pompowych dwururowych, niklowane, nypel samouszczelniający, max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Pakowanie Cena 0,5-2K instalacja grzejnik [szt.] [PLN] [m 3 /h] 013G0115 RA-N 15 Kątowy 0,04-0,73 Rp 1/2 R 1/2 (75) 55,20 013G0116 RA-N 15 Prosty 0,04-0,73 Rp 1/2 R 1/2 (60) 55,20 Zawory termostatyczne RA-G o wysokiej przepustowości do ogrzewań grawitacyjnych lub jednorurowych ogrzewań pompowych, max. temperatura czynnika 120 C, PN10. Nr katalogowy Typ Wersja p max k vs Połączenie Połączenie Pakowanie Cena [bar] [m 3 /h] instalacja grzejnik [szt.] [PLN] 013G3383 Kątowy 136,30 013G3384 RA-G 15 Prosty 0,2 2,06 R p 1/2 R 1/2 (24) 136,30 013G3385 Kątowy 151,00 013G3386 RA-G 20 Prosty 0,2 3,16 R p 3/4 R 3/4 (24) 151,00 013G3387 Kątowy 212,70 013G3388 RA-G 25 Prosty 0,16 4,75 R p 1 R 1 (24) 212,70 Chromowane zawory termostatyczne RA-NCX, do grzejników łazienkowych i dekoracyjnych. Zawory RA-NCX montujemy na przewodzie zasilającym. Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Cena 0,5-2K instalacja grzejnik [PLN] [m 3 /h] 013G4247 RA-NCX 15 Kątowy 0,04-0,73 Rp 1/2 R 1/2 91,40 Strona 4 Linia PL G4248 RA-NCX 15 Prosty 0,04-0,73 Rp 1/2 R 1/2 91,40

11 Termostaty grzejnikowe do instalacji c.o. Wkładki zaworowe do grzejników dolnozasilanych Wkładki zaworowe do grzejników dolnozasilanych Nr katalogowy Typ Producent Pakowanie Cena połączenia grzejników [szt.] [PLN] KORADO (do 2000 r), 013G7390 RA PURMO, (40) 32,10 013G7190 **) RA RADSON, STELRAD 1 013G7360 RA VOGEL&NOOT (CosmoNOVA) (40) 32,10 013G7382 RA KERMI (40) 32,10 BRUGMAN, 013G7370 RA BUDERUS, (40) 32,10 013G7270 *) RA DE LONGHI, KORADO (od 2000 r), 013G1382 RA INSTAL PROJEKT (TUBUS) (108) 32,10 *) W zestawie korek do grzejnika. **) W zestawie 2 korki do grzejnika i odpowietrznik Tabela doboru wkładek zaworowych Producent grzejników Wkładka do grzejnika Rodzaj połączenia głowicy KORADO (do 2000 r); PURMO; RADSON; STELRAD; ARBONIA; VSZ KORAD 013G G7190 **) RA RA KORADO (od 2000 r); BRUGMAN; BUDERUS; DE LONGHI; BRÖTJE VOGEL&NOOT (CosmoNOVA); TIPRO NOVA 013G G7270 *) 013G7360 RA RA RA INSTAL PROJEKT (TUBUS) 013G1382 RA *) W zestawie korek do grzejnika. **) W zestawie 2 korki do grzejnika i odpowietrznik KERMI 013G7382 RA Typy głowic stosowane z wkładką: RA: RA 2994, RA 2992, RA 2996, RA2920, RAW 5115, RAW 5012, RAW 5116, RA PLUS 2750, RAX Strona 5 Linia PL 03

12 Termostaty grzejnikowe do instalacji c.o. Zawory odcinające RLV do grzejników bocznozasilanych i dolnozasilanych. Zawory odcinające RLV (z funkcją napełniania / opróżniania) max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Zawór umożliwia indywidualne odcinanie grzejnika podczas eksploatacji lub remontu, bez wpływu na pozostałe grzejniki w instalacji c.o. Materiał: mosiądz niklowany. 1 Nr katalogowy Typ Wersja k vs Połączenie Połączenie Pakowanie Cena [m 3 /h] instalacja grzejnik [szt.] [PLN] 003L0141 Kątowy 38,00 RLV 10 1,8 R p 3/8 R 3/8 (10) 003L0142 Prosty 38,00 003L0143 Kątowy 40,60 RLV 15 2,5 R p 1/2 R 1/2 (10) 003L0144 Prosty 40,60 003L0145 Kątowy 53,80 RLV 20 3,0 R p 3/4 R 3/4 (6) 003L0146 Prosty 53,80 Chromowane zawory odcinające RLV-CX, do grzejników łazienkowych i dekoracyjnych. Nr katalogowy Typ Wersja k vs Połączenie Połączenie Cena [m 3 /h] instalacja grzejnik [PLN] 003L0273 RLV-CX 15 Kątowy 2,5 Rp 1/2 R 1/2 56,70 003L0274 RLV-CX 15 Prosty 2,5 Rp 1/2 R 1/2 56,70 Zawory odcinające RLV-S (bez funkcji napełniania / opróżniania) max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Zawór umożliwia indywidualne odcinanie grzejnika podczas eksploatacji lub remontu, bez wpływu na pozostałe grzejniki w instalacji c.o. Materiał: mosiądz niklowany. Nr katalogowy Typ Wersja k vs Połączenie Połączenie Pakowanie Cena [m 3 /h] instalacja grzejnik [szt.] [PLN] 003L0121 Kątowy 21,40 RLV-S 10 1,5 R p 3/8 R 3/8 (10) 003L0122 Prosty 21,40 003L0123 Kątowy 21,90 RLV-S 15 2,2 R p 1/2 R 1/2 (10) 003L0124 Prosty 21,90 003L0125 Kątowy 29,80 RLV-S 20 2,2 R p 3/4 R 3/4 (8) 003L0126 Prosty 29,80 Zawory odcinające RLV-S (bez funkcji napełniania / opróżniania) max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Zawór umożliwia indywidualne odcinanie grzejnika podczas eksploatacji lub remontu, bez wpływu na pozostałe grzejniki w instalacji c.o. Materiał: mosiądz niklowany, nypel samouszczelniający. Nr katalogowy Typ Wersja k vs Połączenie Połączenie Pakowanie Cena [m 3 /h] instalacja grzejnik [szt.] [PLN] 003L0345 RLV-S 15 Kątowy 2,5 Rp 1/2 R 1/2 (10) 23,90 003L0346 RLV-S 15 Prosty 2,5 Rp 1/2 R 1/2 (10) 23,90 Zawory odcinające RLV-KS - max. temperatura czynnika 120 C, p max = 0,6 bar, PN 10. Do grzejników z wbudowanym zaworem regulacyjnym, posiadającym króćce przyłączeniowe z rozstawem 50 mm. Zawór umożliwia indywidualne odcinanie grzejnika podczas eksploatacji lub remontu, bez wpływu na pozostałe grzejniki w instalacji c.o. Samouszczelniające złączki redukcyjne umożliwiają połączenie z grzejnikami z gwintem wewnętrznym G 1/2 lub zewnętrznym G 3/4 A. Materiał: mosiądz niklowany. Nr katalogowy Typ Wersja k vs Połączenie Połączenie Pakowanie Cena [m 3 /h] instalacja grzejnik [szt.] [PLN] 003L0220 Prosty 43,90 RLV-KS 15 1,3 G 3/4A G 1/2A (40) 003L0222 Kątowy 43,90 grzejniki: HENRAD, KORAD, KORADO, PURMO, RADSON, SCHAFER, STELRAD 003L0221 Prosty 40,80 RLV-KS 20 1,3 G 3/4A G 3/4 (40) 003L0223 Kątowy 40,80 grzejniki: BRUGMAN, BUDERUS, DE LONGHI, KERMI, VOGEL&NOOT (CosmoNOVA) Strona 6 Linia PL 03

13 Termostaty grzejnikowe do instalacji c.o. Zestawy przyłączeniowe typu RA-K z nastawą wstępną Zestawy przyłączeniowe RA-K z nastawą wstępną stosowane są w dwururowych instalacjach centralnego ogrzewania. Zestaw umożliwia estetyczne połączenie grzejnika boczno zasilanego z instalacją rozprowadzoną w warstwie podłogowej lub ściennej. Zestaw składa się z kolana połączeniowego, korpusu zaworu z nastawą wstępną, rurki połączeniowej i zaworu rozdzielającego. RA-K można stosować z następującymi typami głowic: RA 2994, RA 2996, RAW 5115, RAW 5116, RA PLUS 2750, oraz RAX. Materiał: mosiądz niklowany. 1 Zawór regulujący RA-K ze złączką zaciskową, nakrętką i kolanem. Nr katalogowy Typ Opis k v dla X p 0,5-2K Połączenie Połączenie Pakowanie Cena [m 3 /h] instalacja grzejnik [szt.] [PLN] 013G3363 RA-K Z nastawą wstępną 0,02-0,62 Rp 1/2 R 1/2 (75) 68,70 Rurka połączeniowa, średnica 15 mm. Nr katalogowy Długość Pakowanie Cena [mm] [szt.] [PLN] 013G ,60 (10) 013G ,30 Zawór rozdzielający umożliwiający odcięcie przepływu. Nr katalogowy Wersja Połączenie Połączenie Pakowanie Cena instalacja grzejnik [szt.] [PLN] 013G3367 Przyłącze od podłogi do inst. 2-rurowej. (60) 65,50 G 3/4A R 1/2 013G3369 Przyłącze od ściany do inst. 2-rurowej. (48) 65,50 Złączki zaciskowe do rur z tworzywa sztucznego PEX, temp. wody 95 C, PN6. Komplet składa się z jednego pierścienia zaciskowego, tulei i nakrętki. Nr katalogowy Złączka zaciskowa Rozmiar rury Typ zaworu Pakowanie Cena [szt.] [PLN] 013G G x2 mm RA-K Gwint wewnętrzny G 3/4-1 szt. (10) 18x2 mm RLV-KS 13,20 13,20 Złączki zaciskowe do rur ALUPEX, temp. wody 95 C, PN6. Komplet składa się z jednego pierścienia zaciskowego, tulei, podkładki i nakrętki. Nr katalogowy Złączka zaciskowa Rozmiar rury Typ zaworu Pakowanie Cena [szt.] [PLN] 013G G x2 mm RA-K Gwint wewnętrzny G 3/4-1 szt. (10) 20x2 mm RLV-KS 13,80 13,80 Złączki zaciskowe do rur stalowych i miedzianych, temp. wody 120 C, PN10. Komplet składa się z jednego pierścienia zaciskowego i nakrętki. Nr katalogowy Złączka zaciskowa Rozmiar rury Typ zaworu Pakowanie Cena [szt.] [PLN] 013G4115 Gwint zewnętrzny G 1/2A - 1 szt. 15 mm RA-N 15, RLV 15 RLV-S 15 (10) 7,10 013G4125 Gwint wewnętrzny G 3/4-1 szt. RLV-KS 7,40 Strona 7 Linia PL 03

14 Termostaty grzejnikowe do instalacji c.o. Wyposażenie dodatkowe, akcesoria do termostatów grzejnikowych Wyposażenie dodatkowe - akcesoria do termostatów grzejnikowych. Nr katalogowy Opis Pakowanie Cena [szt.] [PLN] 1 013G0290 Dławiczka - można ją wymieniać bez opróżniania instalacji (cena za 1 szt.). (10) 6,20 013G0294 Pierścienie blokujące nastawę wstępną w zaworach RA-N (30) 28,00 (cena 1 opakowania = 30 szt.). 013L3177 Zabezpieczenie przed kradzieżą do głowic: (500) 641,70 RAW-K, RA 2945, RA 2946, RA-K PLUS, (cena 1 opakowania = 500 szt.). kolor biały RAL G5389 Zabezpieczenie przed kradzieżą do głowic: (10) 20,70 RAW-K, RA 2945, RA 2946, RA-K PLUS, (cena 1 opakowania = 10 szt.). kolor biały RAL G5287 Zabezpieczenie przed kradzieżą do głowic: (10) 20,70 RAW-K, RA 2945, RA 2946, RA-K PLUS, (cena 1 opakowania = 10 szt.). kolor biały RAL L3177N0 Naklejki plombujące (cena 1 arkusza zawierającego 50 naklejek) (1) 17,20 013G5245 Zabezpieczenie przed kradzieżą do głowic: (20) 5,85 RA 2000, RAW i RA PLUS (cena 1 opakowania = 20szt) 013G1232 Zabezpieczenie przed kradzieżą do głowic: RA 2920, RAX, (50) 9,40 (cena 1 opakowania = 50 szt.) 013G1236 Zestaw składający się z klucza z końcówką gwintowaną M3x0,5 (1) 27,60 do ograniczania i blokowania zkresu regulacji głowicy RA 2920 oraz klucza typu Imbus 2 mm do mocowania głowicy na zaworze 013G1350 Adapter kątowy RA do grzejników z wkładkami zaworowymi (1) 50,80 produkcji Danfoss np.: Brugman, Buderus, Cosmo NOVA, Instal Projekt (Tubus). 013G1360 Adapter kątowy RA do grzejników z wkładką zaworową M30x1,5 np.: (1) 50,80 Purmo, Kermi, Korad, Starmex, Radson, Stelrad, Arbonia, Barlo, Biasi, Itemar, Dianorm, Ditherm, Ferroli, Henrad. 013G3085 Demoblok do zaworów RA-N z kompletem kluczy i walizką. (1) 2 508,00 003L0152 Końcówka do napełniania i spustu, mosiężna (5) 52,90 z gwintem zewnętrznym 3/4 i koncówką do węża. Może być stosowana z zaworem RLV 013G1246 Bolce ograniczające zakres regulacji dla głowic RA 2994/92 (10) 10,80 013G1237 Bolce ograniczające zakres regulacji dla głowic RA 2920 (30) 41,40 Napęd termiczny TWA-A do zaworu typu RA-N sterowany sygnałem typu ON / OFF. Średni pobór mocy 2W, przewód o długości 1,2 m. NC - napęd w stanie beznapięciowym powoduje zamknięcie zaworu, NO - napęd w stanie beznapięciowym powoduje otwarcie zaworu. Nowa niższa cena Nr katalogowy Typ Napięcie Cena [PLN] 088H H3113 TWA-A (NC) TWA-A (NO) 230 V a.c. / d.c. 118,10 *) Stona 8 Linia PL H H3111 TWA-A (NC) TWA-A (NO) *) Produkt należy do linii PL V a.c. / d.c. 118,10 *)

15 Termostaty grzejnikowe do instalacji c.o. Tabela konwersji GŁOWICE GAZOWE (czas reakcji *) ~ 8 min.) RTD RA Nr Katalogowy Opis Nr Katalogowy Opis 013L3120 RTD G2920 RA L3130 RTD Inova G2994 RA L3132 RTD Inova G2992 RA L3140 RTD-R Inova G2994 RA G2996 RA 2996 (+16 C) 1 GŁOWICE CIECZOWE (czas reakcji* ~ 18 min.) RTS RA Nr Katalogowy Opis Nr Katalogowy Opis 013L4230 RTS Everis G5115 RAW L4240 RTS-R Everis G5115 RAW L4250 RTS-K Everis G5135 RAW-K L4260 RTS Everis G5116 RAW 5116 (+16 C) 013L4270 RTS-K Everis G5136 RAW-K 5136 (+16 C) 013L4280 RTS-R Everis G5116 RAW 5116 (+16 C) 013L4232 RTS Everis G5012 RAW 5012 GŁOWICE SPECJALNE RTD RA Nr Katalogowy Opis Nr Katalogowy Opis 013L3190 RTD-PLUS 013G2750 RA-PLUS 013L3562 RTD G5062 RA L3565 RTD G5065 RA L3568 RTD G5068 RA 5068 ZAWORY TERMOSTATYCZNE Z NASTAWĄ WSTĘPNĄ RTD RA Nr Katalogowy Opis Nr Katalogowy Opis 013L3701 RTD-N 10 kątowy 013G0011 RA-N 10 kątowy 013L3702 RTD-N 10 prosty 013G3902 RA-N 10 prosty 013L3703 RTD-N 15 kątowy 013G3903 RA-N 15 kątowy 013L3704 RTD-N 15 prosty 013G3904 RA-N 15 prosty 013L3705 RTD-N 20 kątowy 013G0015 RA-N 20 kątowy 013L3706 RTD-N 20 prosty 013G0016 RA-N 20 prosty 013L3707 RTD-N 25 kątowy 013G0037 RA-N 25 kątowy 013L3708 RTD-N 25 prosty 013G0038 RA-N 25 prosty 013L3711 RTD-N 10 kątowy (długi nypel) 013G0031 RA-N 10 kątowy (długi nypel) 013L3712 RTD-N 10 prosty (długi nypel) 013G3912 RA-N 10 prosty (długi nypel) 013L3713 RTD-N 15 kątowy (długi nypel) 013G3913 RA-N 15 kątowy (długi nypel) 013L3714 RTD-N 15 prosty (długi nypel) 013G3914 RA-N 15 prosty (długi nypel) 013L3751 RTD-N 10 UK 013G0151 RA-N 10 UK 013L3753 RTD-N 15 UK 013G0153 RA-N 15 UK 013L3755 RTD-N 20 UK 013G0155 RA-N 20 UK *) Czas potrzebny na całkowite zamknięcie / otwarcie głowicy przy zmianie temperatury w jej otoczeniu o 2K. Strona 9 Linia PL 03

16 Termostaty grzejnikowe do instalacji c.o. Tabela konwersji c.d. ZAWORY TERMOSTATYCZNE O ZWIĘKSZONEJ PRZEPUSTOWOŚCI 1 RTD RA Nr Katalogowy Opis Nr Katalogowy Opis 013L3743 RTD-G 15 kątowy 013G3383 RA-G 15 kątowy 013L3744 RTD-G 15 prosty 013G3384 RA-G 15 prosty 013L3745 RTD-G 20 kątowy 013G3385 RA-G 20 kątowy 013L3746 RTD-G 20 prosty 013G3386 RA-G 20 prosty 013L3747 RTD-G 25 kątowy 013G3387 RA-G 25 kątowy 013L3748 RTD-G 25 prosty 013G3388 RA-G 25 prosty RTD-K RTD RA Nr Katalogowy Opis Nr Katalogowy Opis 013L3709 RTD-K 15 prosty 013G3363 RA-K 15 prosty GŁOWICE SERWISOWE RTD RTD RA Nr Katalogowy Opis Nr Katalogowy Opis 013G2945 RAVIS, RA 2945 połączenie RTD, głowica serwisowa 013G2946 RAVIS, RA 2946 połączenie RTD, głowica serwisowa, wersja z ograniczonym zakresem temperatury (+16 C) AKCESORIA RA Nr Katalogowy 013G G G G G G G G1232 Opis Dławiczka Zabezpieczenie przed kradzieżą głowic RA2000 i RAW Zestaw narzędzi: klucz imbusowy 2mm i klucz z końcówką gwintowaną do ograniczania i blokowania zakresu regulacji głowicy RA 2920 Adapter kątowy do głowic z połaczeniem RA (Snap). Połączenie RA Adapter kątowy do głowic z połączeniem RA (Snap). Połącznie M30x1.5 Pierścienie blokujące nastawę wstępną Demoblok z walizką i kompletem kluczy do zaworów RA-N Zabezpieczenie przed kradzieżą do głowic: RA 2920, RAX PL20 RTD RA Nr Katalogowy Opis Nr Katalogowy Opis 013L3680 FTC-RTD 013G5081 FTC NAPĘDY RTD RA Nr Katalogowy Opis Nr Katalogowy Opis 088H3150 TWA-D NC 24V kabel 1,2 m 088H3110 TWA-A NC 24V kabel 1,2 m 088H3151 TWA-D NO 24V kabel 1,2 m 088H3111 TWA-A NO 24V kabel 1,2 m 088H3152 TWA-D NC 230V kabel 1,2 m 088H3112 TWA-A NC 230V kabel 1,2 m 088H3153 TWA-D NO 230V kabel 1,2 m 088H3113 TWA-A NO 230V kabel 1,2 m Strona 10 Linia PL 03

17 Termostaty grzejnikowe do instalacji c.o. Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RAX Zestawy (dwa zawory + głowica) Danfoss X-tra Collection do grzejników łazienkowych i dekoracyjnych. Zestaw składa się z termostatycznego zaworu regulacyjnego RA-URX, zaworu odcinającego RLV-X oraz głowicy termostatycznej RAX. Montowane są pod grzejnikiem, z głowicą równolegle do ściany, co podnosi walory estetyczne grzejnika. Dostępne są w kolorach: chrom, stal nierdzewna (inox) oraz biel (RAL 9016). Uwaga: Zawór termostatyczny RA-URX montujemy na powrocie, a RLV-X na zasilaniu. Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G4007 Zestaw do grzejników łazienkowych, (12) 436,00 RAL 9016 (biały). 1 zasilanie powrót 013G4003 Zestaw, głowica RAX Zestaw do grzejników łazienkowych, (12) 499,10 montowana chrom. z prawej strony 013G4009 Zestaw do grzejników łazienkowych, (12) 595,90 stal nierdzewna (inox). Zestaw prawy Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G4008 Zestaw do grzejników łazienkowych, 436,00 RAL 9016 (biały). (12) powrót zasilanie 013G4004 Zestaw, głowica RAX Zestaw do grzejników łazienkowych, (12) 499,10 montowana chrom. z lewej strony Zestaw lewy 013G4010 Zestaw do grzejników łazienkowych, (12) 595,90 stal nierdzewna (inox). Elementy Danfoss X-tra Collection. RA-URX - termostatyczny zawór regulacyjny, RLV-X - zawór odcinający, RAX - głowica termostatyczna. Dostępne są w kolorach: chrom, stal nierdzewna (inox) oraz biel (RAL 9016). Uwaga: Zawór RA-URX montujemy na powrocie, a RLV-X na zasilaniu. Nr katalogowy Typ Wersja Opis k vs [m 3 /h] Gwint Pakowanie Cena [PLN] [szt.] 013G4053 RLV-X lewa Zawór odcinający 0,6 R1/2 (30) 154,40 RAL 9016 (biały). 013G4050 RA-URX prawa Zawór regulacyjny 0,44 R1/2 (30) 210,10 RAL 9016 (biały). Lewy Prawy 013G4033 RLV-X lewa Zawór odcinający 0,6 R1/2 (30) 160,70 chrom. 013G4030 RA-URX prawa Zawór regulacyjny 0,44 R1/2 (30) 223,20 chrom. 013G4063 RLV-X lewa Zawór odcinający 0,6 R1/2 (30) 223,20 stal nierdzewna (inox). 013G4060 RA-URX prawa Zawór regulacyjny 0,44 R1/2 (30) 300,20 stal nierdzewna (inox). Strona 11 Linia PL 03

18 Termostaty grzejnikowe do instalacji c.o. Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RAX 1 Elementy X-tra Collection. RA-URX - termostatyczny zawór regulacyjny, RLV-X zawór odcinający, RAX - głowica termostatyczna. Dostępne są w kolorach: chrom, stal nierdzewna (inox) oraz biel (RAL 9016). Uwaga: Zawór RA-URX montujemy na powrocie, a RLV-X na zasilaniu. Nr katalogowy Typ Wersja Opis k vs [m 3 /h] Gwint Pakowanie Cena [PLN] [szt.] 013G4052 RLV-X prawa Zawór odcinający 0,6 R1/2 (30) 154,40 RAL 9016 (biały). 013G4051 RA-URX lewa Zawór regulacyjny 0,44 R1/2 (30) 210,10 RAL 9016 (biały). Prawy 013G4032 RLV-X prawa Zawór odcinający 0,6 R1/2 (30) 160,70 chrom. 013G4031 RA-URX lewa Zawór regulacyjny 0,44 R1/2 (30) 223,20 chrom. Lewy 013G4062 RLV-X prawa Zawór odcinający 0,6 R1/2 (30) 223,20 stal nierdzewna (inox). 013G4061 RA-URX lewa Zawór regulacyjny 0,44 R1/2 (30) 300,20 stal nierdzewna (inox). Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G6070 RAL 9016 (biały). (35) 111,70 RAX 013G6170 Chrom. (35) 137,90 013G6171 Stal nierdzewna (inox). (35) 158,80 013G6075 RAL 9005 (czarny). (35) 125,80 RAX 013G6176 Chrom / RAL 9016 (biały). (35) 125,80 Ogranicznik temperatury powrotu RTX Ogranicznik RTX utrzymuje stałą temperaturę wody powracającej z grzejnika. Urządzenie ma zastosowanie w pomieszczeniach, gdzie grzejnik łazienkowy nie jest podstawowym źródłem ciepła i jest głównie używany jako suszarka do ręczników. Aby ręczniki były zawsze ciepłe i suche ogranicznik RTX utrzymuje stałą temperaturę wody powracającej z grzejnika do instalacji niezależnie od temperatury w pomieszczeniu. RTX możemy stosować z następującymi zaworami RA-URX, VHX-D oraz VHX-M. Dostępne są również zestawy VHX wyposażone w ogranicznik temperatury powrotu RTX. Zakres regulacji temperatury 0-50 C. Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G6090 RAL 9016 (biały). (35) 118,00 013G6190 RTX Chrom. (35) 157,40 013G6191 Stal nierdzewna (inox). (35) 190,00 Strona 12 Linia PL 03

19 Termostaty grzejnikowe do instalacji c.o. Zawory i głowice termostatyczne do grzejników łazienkowych Danfoss X-tra Collection VHX-D, VHX-M Zestaw VHX-Duo do grzejników dekoracyjnych i łazienkowych z połączeniem dolnym i króćcami o rozstawie 50 mm z gwintem wewnętrznym R1/2. W skład zestawu wchodzi głowica RAX. Zawór VHX reguluje przepływ wody wypływającej z grzejnika, dlatego króciec powrotny z grzejnika powinien być po stronie głowicy termostatycznej zestawu. Zawór posiada funkcję odcięcia wody. Fabrycznie głowica zamontowana jest z prawej strony, położenie głowicy bardzo łatwo zmienić na stronę lewą. Z zestawem w wersji kątowej może być stosowana grzałka elektryczna PTC (str.16) montowana z prawej lub lewej strony zaworu. 1 VHX-D (kątowy) VHX-D (prosty) VHX-D (kątowy) Nr katalogowy Typ Wersja Kolor Cena [PLN] 013G4279 VHX-D / RAX Kątowa Chrom 400,00 013G4281 Biały (RAL9016) 358,00 013G4276 VHX-D / RAX Prosta Chrom 400,00 013G4278 Biały (RAL9016) 358,00 Zestaw VHX-Mono do grzejników dekoracyjnych i łazienkowych posiada specjalną rurkę zanurzeniową (dla wewnętrznej cyrkulacji wody w grzejniku), co pozwala na podłączenie grzejnika tylko w jednym punkcie. W skład zestawu wchodzi głowica RAX. Zawór VHX reguluje przepływ wody wypływającej z grzejnika, dlatego przewód powrotny instalacji powinien być usytuowany po stronie głowicy termostatycznej zestawu. Zawór posiada funkcję odcięcia wody. Fabrycznie głowica zamontowana jest z prawej strony, położenie głowicy bardzo łatwo zmienić na stronę lewą. W drugim, wolnym kolektorze grzejnika można zamontować grzałkę elektryczną. VHX-M (kątowy) VHX-M (prosty) Nr katalogowy Typ Wersja Kolor Cena [PLN] 013G4285 VHX-M / RAX Kątowa Chrom 400,00 013G4287 Biały (RAL9016) 358,00 013G4282 VHX-M / RAX Prosta Chrom 400,00 013G4284 Biały (RAL9016) 358,00 Strona 13 Linia PL 03

20 Termostaty grzejnikowe do instalacji c.o. Zawory i ograniczniki temperatury powrotu do grzejników łazienkowych Danfoss X-tra Collection RA-URX, RLV-X, RTX 1 Zestawy (dwa zawory + ograniczniki temperatury powrotu) Danfoss X-tra Collection do grzejników łazienkowych i dekoracyjnych. Zestaw składa się z termostatycznego zaworu regulacyjnego RA-URX, zaworu odcinającego RLV-X oraz ogranicznika temperatury powrotu RTX. Montowane są pod grzejnikiem, z ogranicznikiem równolegle do ściany, co podnosi walory estetyczne grzejnika. Dostępne są w kolorach: chrom, stal nierdzewna (inox) oraz biel (RAL 9016). Uwaga: Zawór termostatyczny RA-URX montujemy na powrocie, a RLV-X na zasilaniu. RTX - ogranicznik temperatury powrotu, utrzymuje stałą temperaturę wody powracającej z grzejnika. Zestaw z RTX znajduje zastosowanie tam, gdzie grzejnik łazienkowy nie jest zasadniczym źródłem ciepła (np. jest nim ogrzewanie podłogowe) i jest głównie używany jako suszarka do ręczników. RTX reguluje temperaturę wody w grzejniku (0-50 C) niezależnie od temperatury w pomieszczeniu, aby ręczniki były zawsze ciepłe i suche. Ogranicznik temperatury powrotu Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G4136 Zestaw do grzejników łazienkowych, (12) 456,50 RAL 9016 (biały). zasilanie powrót 013G4132 Zestaw, ogranicznik Zestaw do grzejników łazienkowych, (12) 525,00 RTX montowany chrom. z prawej strony 013G4138 Zestaw do grzejników łazienkowych, (12) 632,30 stal nierdzewna (inox). Zestaw prawy Ogranicznik temperatury powrotu Nr katalogowy Typ Opis Pakowanie Cena [PLN] [szt.] 013G4137 Zestaw do grzejników łazienkowych, 456,50 RAL 9016 (biały). (12) powrót zasilanie 013G4133 Zestaw, ogranicznik Zestaw do grzejników łazienkowych, (12) 525,00 RTX montowany chrom. z lewej strony Zestaw lewy 013G4139 Zestaw do grzejników łazienkowych, (12) 632,30 stal nierdzewna (inox). Strona 14 Linia PL 03

21 Termostaty grzejnikowe do instalacji c.o. Zawory i ograniczniki temperatury powrotu do grzejników łazienkowych Danfoss X-tra Collection VHX-D, VHX-M Zestaw VHX-Duo z ogranicznikiem RTX do grzejników dekoracyjnych i łazienkowych z połączeniem dolnym i króćcami o rozstawie 50 mm z gwintem wewnętrznym R1/2. W skład zestawu wchodzi ogranicznik temperatury powrotu RTX. Zawór VHX reguluje przepływ wody wypływającej z grzejnika, dlatego króciec powrotny z grzejnika powinien być po stronie ogranicznika zestawu. Zawór posiada funkcję odcięcia wody. Fabrycznie ogranicznik zamontowany jest z prawej strony, położenie ogranicznika bardzo łatwo zmienić na stronę lewą. Z zestawem w wersji kątowej może być stosowana grzałka elektryczna PTC (str.16) montowana z prawej lub lewej strony zaworu. 1 RTX - ogranicznik temperatury powrotu, utrzymuje stałą temperaturę wody powracającej z grzejnika. Zestaw z RTX znajduje zastosowanie tam, gdzie grzejnik łazienkowy nie jest zasadniczym źródłem ciepła (np. jest nim ogrzewanie podłogowe) i jest głównie używany jako suszarka do ręczników. RTX reguluje temperaturę wody w grzejniku (0-50 C) niezależnie od temperatury w pomieszczeniu, aby ręczniki były zawsze ciepłe i suche. Ogranicznik temperatury powrotu VHX-D (kątowy) VHX-D (prosty) VHX-D (kątowy) Nr katalogowy Typ Wersja Kolor Cena [PLN] 013G4379 Chrom 426,80 013G4381 VHX-D / RTX Kątowa Biały (RAL9016) 381,80 013G4376 Chrom 426,80 013G4378 VHX-D / RTX Prosta Biały (RAL9016) 381,80 Zestaw VHX-Mono z ogranicznikiem RTX do grzejników dekoracyjnych i łazienkowych posiada specjalną rurkę zanurzeniową (dla wewnętrznej cyrkulacji wody w grzejniku), co pozwala na podłączenie grzejnika tylko w jednym punkcie. W skład zestawu wchodzi ogranicznik temperatury powrotu RTX. Zawór VHX reguluje przepływ wody wypływającej z grzejnika, dlatego przewód powrotny instalacji powinien być usytuowany po stronie ogranicznika zestawu. Zawór posiada funkcję odcięcia wody. Fabrycznie ogranicznik zamontowany jest z prawej strony, położenie ogranicznika bardzo łatwo zmienić na stronę lewą. W drugim wolnym kolektorze grzejnika można zamontować grzałkę elektryczną. RTX - ogranicznik temperatury powrotu, utrzymuje stałą temperaturę wody powracającej z grzejnika. Zestaw z RTX znajduje zastosowanie tam, gdzie grzejnik łazienkowy nie jest zasadniczym źródłem ciepła (np. jest nim ogrzewanie podłogowe) i jest głównie używany jako suszarka do ręczników. RTX reguluje temperaturę wody w grzejniku (0-50 C) niezależnie od temperatury w pomieszczeniu, aby ręczniki były zawsze ciepłe i suche. Ogranicznik temperatury powrotu VHX-M (kątowy) VHX-M (prosty) Nr katalogowy Typ Wersja Kolor Cena [PLN] 013G4385 Chrom 426,80 013G4387 VHX-M / RTX Kątowa Biały (RAL9016) 381,80 013G4382 Chrom 426,80 013G4384 VHX-M / RTX Prosta Biały (RAL9016) 381,80 Strona 15 Linia PL 03

22 Termostaty grzejnikowe do instalacji c.o. Akcesoria do grzejników łazienkowych i dekoracyjnych. 1 Grzałki elektryczne PTC do grzejników łazienkowych. Grzałka Danfoss zawiera element półprzewodnikowy PTC umożliwiający regulację ciepła oddawanego przez grzejnik. Po włączeniu grzałka bardzo szybko rozgrzewa się. Gdy temperatura grzejnika zbliża się do 60 C, grzałka redukuje moc, utrzymując stałą temperaturę powierzchni grzejnika. UWAGA: Grzałkę Danfoss możemy zamontować tylko na zaworze VHX-D (w wersji kątowej). Grzałkę dobieramy w taki sposób, aby jej moc nie przekroczyła połowy nominalnej mocy cieplnej grzejnika. VHX-D (kątowy) + grzałka Nr katalogowy Opis Cena [PLN] 013G4167 Grzałka PTC 150 W przy 60 C 303,40 013G4168 Grzałka PTC 300 W przy 60 C 361,60 013G4169 Grzałka PTC 600 W przy 60 C 397,90 Rozetki i rurki maskujące do zaworów Danfoss X-tra Collection Zestaw służy do maskowania fragmentu ściany, z którego wychodzi instalacja. Rurka umożliwia estetyczne zakrycie instalacji między ścianą a grzejnikiem. Długość i średnica rurki maskującej 160 mm i 27 mm, średnica rozetki okrągłej 68mm, wymiary rozety prostokątnej 117x66 mm. Nr katalogowy Kolor Opis Cena [PLN] 013G3132 biały 36,70 Rozetki do zaworów RA-URX i RLV-X. 013G3133 chrom W skład zestawu wchodzą dwie rozetki okrągłe 86,50 + rurka maskująca. 013G3134 inox 164,70 Nr katalogowy Kolor Opis Cena [PLN] 013G3128 biały 29,70 Rozeta do zaworów VHX-D, -M. 013G3129 chrom W skład zestawu wchodzi prostokątna rozeta 63,90 + rurka maskująca. 013G3131 inox 117,30 Zestaw dystansujący do zaworów Danfoss X-tra Collection Zestaw umożliwia łatwe i estetyczne podłączenie zaworu, gdy grzejnik jest znacznie oddalony od ściany. Podłączenie od strony instalacji gwint zewnętrzny ½, złączka zaciskowa z gwintem zewnętrznym ½ od strony zaworu. Długość rurki Ø12 Cu z przyłączem wynosi 93 mm. Nr katalogowy Cena [PLN] 013G ,30 Osprzęt do montażu zaworów VHX, RA-URX, RLV-X, VHS Niklowane złączki zaciskowe, gwint zewnętrzny G 1/2 A. Nr katalogowy Opis Pakowanie Cena [PLN] [szt.] 013G4115 Stal / miedź 15 mm - 1 szt. (10) 7,10 013G4176 ALUPEX 16 x 2 mm - 1 szt. (10) 9,70 Chromowane złączki zaciskowe, gwint zewnętrzny G 1/2 A. Nr katalogowy Opis Pakowanie Cena [PLN] [szt.] 013G4195 Stal / miedź 15 mm - 1 szt. (10) 17,90 013G4200 ALUPEX 16 x 2 mm - 1 szt. (10) 26,90 Strona 16 Linia PL 03

23 Termostaty grzejnikowe do instalacji c.o. Zawory termostatyczne i odcinające do grzejników łazienkowych RA-NCX, RLV-CX. Chromowane zawory termostatyczne RA-NCX oraz zawory odcinające RLV-CX, do grzejników łazienkowych i dekoracyjnych. Zawory można stosować z następującymi rodzajami głowic: RA 2994, RA 2996, RAW 5115, RAW 5116, RA PLUS 2750, oraz RAX. Zawory RA-NCX montujemy na przewodzie zasilającym, a RLV-CX na przewodzie powrotnym. Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Cena 0,5-2K instalacja grzejnik [PLN] [m 3 /h] 1 013G4247 RA-NCX 15 Kątowy 0,04-0,73 Rp 1/2 R 1/2 91,40 013G4248 RA-NCX 15 Prosty 0,04-0,73 Rp 1/2 R 1/2 91,40 Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Cena 0,5-2K instalacja grzejnik [PLN] [m 3 /h] 013G4239 RA-NCX Trójosiowy - prawy 0,04-0,73 Rp 1/2 R 1/2 92,90 013G4240 RA-NCX Trójosiowy - lewy 0,04-0,73 Rp 1/2 R 1/2 92,90 Nr katalogowy Typ Wersja k vs Połączenie Połączenie Cena [m 3 /h] instalacja grzejnik [PLN] 003L0273 RLV-CX 15 Kątowy 2,5 Rp 1/2 R 1/2 56,70 003L0274 RLV-CX 15 Prosty 2,5 Rp 1/2 R 1/2 56,70 Strona 17 Linia PL 03

24 Termostaty grzejnikowe do instalacji c.o. Zawory do grzejników łazienkowych RA-N, RLV Niklowane zawory termostatyczne RA-N oraz zawory odcinajace RLV, do grzejników łazienkowych. Zawory RA-N montujemy na przewodzie zasilającym z następującymi rodzajami głowic: RA 2994, RA 2996, RAW 5115, RAW 5116, RA PLUS 2750, oraz RAX. 1 Nr katalogowy Typ Wersja k v dla X p Połączenie Połączenie Cena 0,5-2K instalacja grzejnik [PLN] [m 3 /h] 013G0233 RA-N 15 Trójosiowy - prawy 0,04-0,73 Rp 1/2 R 1/2 68,00 013G0234 RA-N 15 Trójosiowy - lewy 0,04-0,73 Rp 1/2 R 1/2 68,00 Nr katalogowy Typ Wersja k vs Połączenie Połączenie Cena [m 3 /h] instalacja grzejnik [PLN] 003L0143 RLV 15 Kątowy 2,5 Rp 1/2 R 1/2 40,60 Osprzęt do montażu zaworów RA-N, RLV, RA-NCX, RLV-CX Niklowane złączki zaciskowe, gwint zewnętrzny G 1/2 A. Nr katalogowy Opis Pakowanie Cena [PLN] [szt.] 013G4115 Stal / miedź 15 mm - 1 szt. (10) 7,10 013G4176 ALUPEX 16 x 2 mm - 1 szt. (10) 9,70 Chromowane złączki zaciskowe, gwint zewnętrzny G 1/2 A. Nr katalogowy Opis Pakowanie Cena [PLN] [szt.] 013G4195 Stal / miedź 15 mm - 1 szt. (10) 17,90 013G4200 ALUPEX 16 x 2 mm - 1 szt. (10) 26,90 Strona 18 Linia PL 03

25 Notatki 1 Strona 19 Linia PL 03

26 Zawory równoważące do układów grzewczych i wody lodowej Algorytm doboru automatycznych zaworów równoważących Jak dobrać automatyczny zawór równoważący? 2 Brak termostatów grzejnikowych: - Piony na klatkach schodowych - Piony świecowe w łazienkach - Odbiorniki końcowe (klimakonwektory, belki chłodzące) w instalacjach grzewczych i wody lodowej Konieczność ograniczenia przepływu przez pion/gałąź, odbiornik końcowy, regulacja przepływu Wymagane ciśnienie dyspozycyjne p: 10 kpa Zawory termostatyczne z nastawą wstępną Wymagane ciśnienie dyspozycyjne p: 5-25 kpa AB-QM ASV-M ASV-P ASV-M ASV-PV Zakres przepływu [l/h] AB-QM 10 LF AB-QM AB-QM 15 LF AB-QM AB-QM AB-QM AB-QM AB-QM AB-QM AB-QM AB-QM AB-QM AB-QM AB-QM 150 Zakres przepływu [l/h] ASV-M 15 + ASV-P ASV-M 20 + ASV-P ASV-M 25 + ASV-P ASV-M 32 + ASV-P ASV-M 40 + ASV-P 40 Zawór ręczny ASV-M DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7695 Zakres przepływu [l/h] ASV-M 15 + ASV-PV ASV-M 20 + ASV-PV ASV-M 25 + ASV-PV ASV-M 32 + ASV-PV ASV-M 40 + ASV-PV 40 Zawór ręczny ASV-M DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7695 Zawór automatyczny AB-QM DN Gwint wewnętrzy Numer katalogowy 10LF G ½ 003Z G ½ 003Z LF G ¾ 003Z G ¾ 003Z G 1 003Z G 1¼ 003Z G 1½ 003Z G 2 003Z G 2½ 003Z0710 Automatyczny zawór równoważący ASV-P DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7625 Automatyczny zawór równoważący ASV-PV DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7605 Zawór automatyczny AB-QM ze złączkami pomiarowymi DN Gwint wewnętrzy Numer katalogowy 10LF G ½ 003Z G ½ 003Z LF G ¾ 003Z G ¾ 003Z G 1 003Z G 1¼ 003Z G 1½ 003Z0215 Zawór automatyczny AB-QM ze złączkami pomiarowymi DN Połączenie kołnierzowe Numer katalogowy Z Z Z Z Z Z0706 Strona 20 Linia PL 28

27 Zawory równoważące do układów grzewczych i wody lodowej Algorytm doboru automatycznych zaworów równoważących Jak dobrać automatyczny zawór równoważący? Wymagane ciśnienie dyspozycyjne p: kpa p: kpa Wymagane ciśnienie dyspozycyjne p: 5-25 kpa p: kpa p: kpa p: kpa Zawory termostatyczne bez nastawy wstępnej Pomiar/ograniczenie przepływu/ciśnienia przed pionem 5-25 kpa 2 ASV-M ASV-PV 20-40kPa ASV-PV DN ASV-I ASV-PV Zakres przepływu [l/h] ASV-M 15 + ASV-PV 20-40kPa ASV-M 20 + ASV-PV 20-40kPa ASV-M 25 + ASV-PV 20-40kPa ASV-M 32 + ASV-PV 20-40kPa ASV-M 40 + ASV-PV 20-40kPa 40 Zawór ręczny ASV-M DN Automatyczny zawór równoważący ASV-PV 20-40kPa DN ASV-M k vs [m 3 /h] k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7615 ASV-PV 35-75kPa Zakres przepływu [l/h] ASV-M 32 + ASV-PV 35-75kPa ASV-M 40 + ASV-PV 35-75kPa 40 Zawór ręczny ASV-M Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7695 DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp 1¼ 003L Rp 1½ 003L7695 Zakres przepływu [l/h] ASV-PV 5-25kPa DN50 ASV-PV 20-40kPa DN ASV-PV 35-75kPa DN50 ASV-PV kPa DN50 ASV-PV 5-25kPa DN65 ASV-PV 20-40kPa DN ASV-PV 35-75kPa DN65 ASV-PV kPa DN65 ASV-PV 5-25kPa DN80 ASV-PV 20-40kPa DN ASV-PV 35-75kPa DN80 ASV-PV kPa DN80 ASV-PV 5-25kPa DN100 ASV-PV 20-40kPa DN ASV-PV 35-75kPa DN100 ASV-PV kPa DN100 Automatyczny zawór równoważący ASV-PV DN k vs [m 3 /h] Nastawa p bar Numer katalogowy 0,05-0,25 003Z0611 0,20-0,40 003Z0621 0,35-0,75 003Z0631 0,60-1,00 003Z0641 0,20-0,40 003Z0623 0,35-0,75 003Z0633 0,60-1,00 003Z0643 0,20-0,40 003Z0624 0,35-0,75 003Z0634 0,60-1,00 003Z0644 0,20-0,40 003Z0625 0,35-0,75 003Z0635 0,60-1,00 003Z0645 Zakres przepływu [l/h] ASV-I 15 + ASV-PV ASV-I 20 + ASV-PV ASV-I 25 + ASV-PV ASV-I 32 + ASV-PV ASV-I 40 + ASV-PV 40 Zawór ręczny ASV-I z 2-ma króćcami pomiarowymi DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7645 Automatyczny zawór równoważący ASV-PV DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp ½ 003L Rp ¾ 003L Rp 1 003L Rp 1¼ 003L Rp 1½ 003L7605 Automatyczny zawór równoważący ASV-PV 35-75kPa DN k vs [m 3 /h] Gwint wewnętrzy Numer katalogowy Rp 1¼ 003L Rp 1½ 003L7617 Zawory są dostarczane w opakowaniu ze styropianu, które może być wykorzystane jako izolacja w instalacjach o max. temperaturze wody do 80 C. Przyrząd do pomiaru cisnienia (str. 32). Zawory ASV z gwintem zewnętrznym dostępne są na życzenie. W ofercie dostępne są także zawory ASV-I, ASV-M DN50 (str. 24). Strona 21 Linia PL 28

28 Zawory równoważące do układów grzewczych i wody lodowej Zawory automatyczne (ASV-P + ASV-M) Automatyczne zawory równoważące ASV-P z kapilarą łączone z zaworami odcinającymi ASV-M, łupki izolacyjne. ASV-P montowane na rurociągu powrotnym, kurek spustowy, stała nastawa 0,1 bar. ASV-M montowane na rurociągu zasilającym, zaślepione gniazda na złączki pomiarowe, max. temperatura czynnika 120 C, p max = 1,5 bar, PN16, gwint wewnętrzny, kapilara długości 1,5 m. Na życzenie dostępne są również zawory z gwintem zewnętrznym. Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 2 003L7621 ASV-P 15 1,6 Rp 1/2 513,60 003L7622 ASV-P 20 2,5 Rp 3/4 557,60 003L7623 ASV-P 25 4,0 Rp 1 722,80 003L7624 ASV-P 32 6,3 Rp 1 1/4 867,20 003L7625 ASV-P 40 10,0 Rp 1 1/2 981,30 003L7691 ASV-M 15 1,6 Rp 1/2 159,70 003L7692 ASV-M 20 2,5 Rp 3/4 174,10 003L7693 ASV-M 25 4,0 Rp 1 209,50 003L7694 ASV-M 32 6,3 Rp 1 1/4 313,70 003L7695 ASV-M 40 10,0 Rp 1 1/2 411,20 Zawory automatyczne (ASV-PV + ASV-M) Automatyczne zawory równoważące ASV-PV z kapilarą łączone z zaworami odcinającymi ASV-M, łupki izolacyjne. ASV-PV montowane na rurociągu powrotnym, kurek spustowy, zmienna nastawa 0,05-0,25 bar. ASV-M montowane na rurociągu zasilającym, zaślepione gniazda na złączki pomiarowe, max. temperatura czynnika 120 C, p max = 1,5 bar, PN16, gwint wewnętrzny, kapilara długości 1,5 m. Na życzenie dostępne są również zawory z gwintem zewnętrznym. Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003L7601 ASV-PV 15 1,6 Rp 1/2 630,90 003L7602 ASV-PV 20 2,5 Rp 3/4 675,10 003L7603 ASV-PV 25 4,0 Rp 1 825,10 003L7604 ASV-PV 32 6,3 Rp 1 1/ ,00 003L7605 ASV-PV 40 10,0 Rp 1 1/ ,70 003L7691 ASV-M 15 1,6 Rp 1/2 159,70 003L7692 ASV-M 20 2,5 Rp 3/4 174,10 003L7693 ASV-M 25 4,0 Rp 1 209,50 003L7694 ASV-M 32 6,3 Rp 1 1/4 313,70 003L7695 ASV-M 40 10,0 Rp 1 1/2 411,20 Zawory automatyczne (ASV-PV + ASV-I) Automatyczne zawory równoważące ASV-PV z kapilarą łączone z zaworami odcinającymi z nastawą wstępną ASV-I, łupki izolacyjne. ASV-PV montowane na rurociągu powrotnym, kurek spustowy, zmienna nastawa 0,05-0,25. ASV-I montowane na rurociągu zasilającym, złączki pomiarowe, nastawa wstępna, max. temperatura czynnika 120 C, p max = 1,5 bar, PN16, gwint wewnętrzny, kapilara długości 1,5 m. Na życzenie dostępne są również zawory z gwintem zewnętrznym. Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003L7601 ASV-PV 15 1,6 Rp 1/2 630,90 003L7602 ASV-PV 20 2,5 Rp 3/4 675,10 003L7603 ASV-PV 25 4,0 Rp 1 825,10 003L7604 ASV-PV 32 6,3 Rp 1 1/ ,00 003L7605 ASV-PV 40 10,0 Rp 1 1/ ,70 003L7641 ASV-I 15 1,6 Rp 1/2 196,20 003L7642 ASV-I 20 2,5 Rp 3/4 221,50 003L7643 ASV-I 25 4,0 Rp 1 261,90 003L7644 ASV-I 32 6,3 Rp 1 1/4 395,90 003L7645 ASV-I 40 10,0 Rp 1 1/2 482,10 Strona 22 Linia PL 28

29 Zawory równoważące do układów grzewczych i wody lodowej Zawory automatyczne (ASV-PV 20-40kPa + ASV-M) Automatyczne zawory równoważące ASV-P 20-40kPa z kapilarą łączone z zaworami odcinającymi ASV-M, łupki izolacyjne. ASV-PV 20-40kPa montowane na rurociągu powrotnym, kurek spustowy, zmienna nastawa 0,2-0,4 bar, ASV-M montowane na rurociągu zasilającym, zaślepione gniazda na złączki pomiarowe, max. temperatura czynnika 120 C, p max = 1,5 bar, PN16, gwint wewnętrzny, kapilara długości 1,5 m. Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003L7611 ASV-PV 20-40kPa 15 1,6 Rp 1/2 630,90 003L7612 ASV-PV 20-40kPa 20 2,5 Rp 3/4 675,10 003L7613 ASV-PV 20-40kPa 25 4 Rp 1 825,10 003L7614 ASV-PV 20-40kPa 32 6,3 Rp 1 1/ ,00 003L7615 ASV-PV 20-40kPa Rp 1 1/ , L7691 ASV-M 15 1,6 Rp 1/2 159,70 003L7692 ASV-M 20 2,5 Rp 3/4 174,10 003L7693 ASV-M 25 4 Rp 1 209,50 003L7694 ASV-M 32 6,3 Rp 1 1/4 313,70 003L7695 ASV-M Rp 1 1/2 411,20 Zawory automatyczne (ASV-PV 20-40kPa + ASV-I) Automatyczne zawory równoważące ASV-PV 20-40kPa z kapilarą łączone z zaworami odcinającymi z nastawą wstępną ASV-I, łupki izolacyjne. ASV-PV 20-40kPa montowane na rurociągu powrotnym, kurek spustowy, zmienna nastawa 0,2-0,4 bar. ASV-I montowane na rurociągu zasilającym, złączki pomiarowe, nastawa wstępna, max. temperatura czynnika 120 C, p max = 1,5 bar, PN16, gwint wewnętrzny, kapilara długości 1,5 m. Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003L7611 ASV-PV 20-40kPa 15 1,6 Rp 1/2 630,90 003L7612 ASV-PV 20-40kPa 20 2,5 Rp 3/4 675,10 003L7613 ASV-PV 20-40kPa 25 4,0 Rp 1 825,10 003L7614 ASV-PV 20-40kPa 32 6,3 Rp 1 1/ ,00 003L7615 ASV-PV 20-40kPa 40 10,0 Rp 1 1/ ,70 003L7641 ASV-I 15 1,6 Rp 1/2 196,20 003L7642 ASV-I 20 2,5 Rp 3/4 221,50 003L7643 ASV-I 25 4,0 Rp 1 261,90 003L7644 ASV-I 32 6,3 Rp 1 1/4 395,90 003L7645 ASV-I 40 10,0 Rp 1 1/2 482,10 Zawory automatyczne (ASV-PV 35-75kPa + ASV-M / ASV-I) Automatyczne zawory równoważące ASV-PV 35-75kPa z kapilarą łączone z zaworami odcinającymi z nastawą wstępną ASV-I, łupki izolacyjne. ASV-PV 35-75kPa montowane na rurociągu powrotnym, kurek spustowy, zmienna nastawa 0,2-0,4 bar. ASV-M montowane na rurociągu zasilającym, zaślepione gniazda na złączki pomiarowe, ASV-I montowane na rurociągu zasilającym, złączki pomiarowe, nastawa wstępna, max. temperatura czynnika 120 C, p max = 1,5 bar, PN16, gwint wewnętrzny, kapilara długości 1,5 m. Nr katalogowy Typ k vs [m 3 /h] Połączenie Cena [PLN] 003L7616 ASV-PV 35-75kPa 32 6,3 Rp 1 1/ ,00 003L7617 ASV-PV 35-75kPa 40 10,0 Rp 1 1/ ,70 003L7694 ASV-M 32 6,3 Rp 1 1/4 313,70 003L7695 ASV-M 40 10,0 Rp 1 1/2 411,20 003L7644 ASV-I 32 6,3 Rp 1 1/4 395,90 003L7645 ASV-I 40 10,0 Rp 1 1/2 482,10 Strona 23 Linia PL 28

30 Zawory równoważące do układów grzewczych i wody lodowej Zawory automatyczne (ASV-PV DN50 + ASV-I DN50) Automatyczne zawory równoważące ASV-PV z kapilarą łączone z zaworami odcinającymi z nastawą wstępną ASV-I, łupki izolacyjne. ASV-PV montowane na rurociągu powrotnym, kurek spustowy, zmienna nastawa. ASV-I montowane na rurociągu zasilającym, złączki pomiarowe, nastawa wstępna. Max. temperatura czynnika 120 C, p max = 2,5 bar, PN16, gwint zewnętrzny., kapilara długości 1,5 m. Nr katalogowy Typ Nastawa zmienna k vs [m 3 /h] Połączenie Cena [PLN] 2 003Z0611 ASV-PV 50 0,05-0,25 bara 20 G 2 1/2 A 1 531,70 003Z0621 ASV-PV 50 0,2-0,4 bara 20 G 2 1/2 A 1 531,70 003Z0631 ASV-PV 50 0,35-0,75 bara 20 G 2 1/2 A 1 531,70 003Z0641 ASV-PV 50 0,6-1,0 bara 20 G 2 1/2 A 1 838,00 003L7652 ASV-I G 2 1/4 A 752,20 Zawory automatyczne (ASV-PV DN50 + ASV-M DN50) Automatyczne zawory równoważące ASV-PV z kapilarą łączone z zaworami odcinającymi z nastawą wstępną ASV-M, łupki izolacyjne. ASV-PV montowane na rurociągu powrotnym, kurek spustowy, zmienna nastawa. ASV-M montowane na rurociągu zasilającym, zaślepione gniazda na złączki pomiarowe. Max. temperatura czynnika 120 C, p max = 2,5 bar, PN16, gwint zewnętrzny., kapilara długości 1,5 m. Nr katalogowy Typ Nastawa zmienna k vs [m 3 /h] Połączenie Cena [PLN] 003Z0611 ASV-PV 50 0,05-0,25 bara 20 G 2 1/2 A 1 531,70 003Z0621 ASV-PV 50 0,2-0,4 bara 20 G 2 1/2 A 1 531,70 003Z0631 ASV-PV 50 0,35-0,75 bara 20 G 2 1/2 A 1 531,70 003Z0641 ASV-PV 50 0,6-1,0 bara 20 G 2 1/2 A 1 838,00 003L7702 ASV-M G 2 1/4 A 698,90 Zawory automatyczne (ASV-PV DN65-100) Automatyczne zawory równoważące montowane na przewodzie powrotnym. Dostarczane razem z kapilarą montowaną za pomocą złączki do przewodu zasilającego. Max. temperatura czynnika 120 C, p max = 2,5 bar, PN16, połączenie kołnierzowe. Zawory ASV-PV DN mogą być stosowane razem z zaworami MSV-F2 DN (str. 31) z zastosowaniem adaptera do dużych średnic ASV (str. 32) Nr katalogowy Typ Nastawa zmienna k vs [m 3 /h] Cena [PLN] 003Z0623 ASV-PV ,70 003Z0624 ASV-PV 80 0,2-0,4 bara ,30 003Z0625 ASV-PV ,40 003Z0633 ASV-PV ,70 003Z0634 ASV-PV 80 0,35-0,75 bara ,30 003Z0635 ASV-PV ,40 003Z0643 ASV-PV ,40 003Z0644 ASV-PV 80 0,6-1,0 bara ,30 003Z0645 ASV-PV ,50 Strona 24 Linia PL 28

31 Zawory równoważące do układów grzewczych i wody lodowej Wielofunkcyjne zawory automatyczne (AB-QM) *) Regulacyjne automatyczne wielofunkcyjne zawory równoważące AB-QM z ograniczeniem przepływu, charakterystyka regulacyjna niezależna od wahań ciśnienia dyspozycyjnego w instalacji. Zmienna nastawa przepływu %, max. temperatura czynnika 120 C, p max = 4,0 bar, PN16, gwint zewnętrzny. Nr katalogowy Typ Przepływ [I/h] Gwint Cena [PLN] 003Z0201 AB-QM G 1/2 397,20 003Z0251 AB-QM 10 LF G 1/2 397,20 003Z0202 AB-QM G 3/4 421,60 003Z0252 AB-QM 15 LF G 3/4 421,60 003Z0203 AB-QM G 1 545,70 003Z0204 AB-QM G 1 1/4 614,20 003Z0205 AB-QM G 1 1/2 837,30 2 Wielofunkcyjne zawory automatyczne (AB-QM ze złączkami pomiarowymi) *) Regulacyjne automatyczne wielofunkcyjne zawory równoważące AB-QM z ograniczeniem przepływu, charakterystyka regulacyjna niezależna od wahań ciśnienia dyspozycyjnego w instalacji. Zmienna nastawa przepływu %, zakres temperatur od -10 do +120 C, p max = 4,0 bar, PN16, gwint zewnętrzny, złączki pomiarowe do kontroli spadku ciśnienia na zaworze regulacyjnym. Nr katalogowy Typ Przepływ [I/h] Gwint Cena [PLN] 003Z0211 AB-QM G 1/2 459,20 003Z0261 AB-QM 10 LF G 1/2 459,20 003Z0212 AB-QM G 3/4 483,60 003Z0262 AB-QM 15 LF G 3/4 483,60 003Z0213 AB-QM G 1 607,70 003Z0214 AB-QM G 1 1/4 657,20 003Z0215 AB-QM G 1 1/2 880,20 003Z0700 AB-QM G ,40 003Z0710 AB-QM G 2 1/ ,70 Wielofunkcyjne zawory automatyczne (AB-QM ze złączkami pomiarowymi) *) Regulacyjne automatyczne wielofunkcyjne zawory równoważące AB-QM z ograniczeniem przepływu, charakterystyka regulacyjna niezależna od wahań ciśnienia dyspozycyjnego w instalacji. Zmienna nastawa przepływu %,zakres temperatur od -10 do +120 C, p max = 4,0 bar. Połączenie kołnierzowe. Nr katalogowy Typ Przepływ [I/h] Cena [PLN] 003Z0711 AB-QM ,90 003Z0702 AB-QM ,80 003Z0703 AB-QM ,20 003Z0704 AB-QM ,30 003Z0705 AB-QM ,00 003Z0706 AB-QM ,20 *) Zastosowanie: - automatyczne ograniczanie nastawionego przepływu w klimakonwektorach, sufitach chłodzących, chłodnicach lub nagrzewnicach powietrza, a także poszczególnych gałęziach instalacji; - ograniczenie przepływu w pionach c.o. klatek schodowych i pionach świecowych. Korzyści: - automatyczne równoważenie hydrauliczne instalacji; - automatyczne uzyskiwanie wymaganego przepływu; - kompensacja wpływu zmian ciśnienia dyspozycyjnego na przepływ przy danym położeniu grzybka - zmniejszenie ilości włączeń napędu;- zmniejszenie możliwości powstawania niedostatecznych przepływów (brak wymaganych temperatur) lub nadmiernych przepływów (wzrost zużycia energii); - możliwość nastawienia maksymalnego przepływu w zakresie % dla DN lub % dla DN ; - ograniczenie kosztów czynności regulacyjno - kontrolnych podczas rozruchu i przebudowy instalacji do pomijalnie niskiego poziomu. Strona 25 Linia PL 28

32 Zawory równoważące do układów grzewczych i wody lodowej Złączki do zaworów z gwintem zewnętrznym (AB-QM, ASV) Złączki pojedyncze do montażu, gwint zewnętrzny. Nr katalogowy Typ Gwint Cena [PLN] 2 003Z0231 DN 10 G 1/2 A / R 3/8 12,00 003Z0232 DN 15 G 3/4 A / R 1/2 14,40 003Z0233 DN 20 G 1 A / R 3/4 20,20 003Z0234 DN 25 G 1 1/4 A / R 1 34,20 003Z0235 DN 32 G 1 1/2A / R 1 1/4 47,80 003Z0279 DN 40 G 2 / R 1 1/2 112,30 003Z0274 DN 50 (G 2 1/4 ) G 2 1/4 / R 2 166,90 003Z0278 DN 50 (G 2 1/2 ) G 2 1/2 / R 2 197,80 Złączki pojedyncze do wspawania. Napędy elektryczne do AB-QM Zestawienie zaworów i napędów elektrycznych Typ zaworu Skok (mm) Nr katalogowy Typ Cena [PLN] 003Z0226 DN 15 21,90 003Z0227 DN 20 25,50 003Z0228 DN 25 34,50 003Z0229 DN 32 48,60 003Z0270 DN ,30 003Z0272 DN 50 (G 2 1/4 ) 166,90 003Z0276 DN 50 (G 2 1/2 ) 197,80 TWA-Z 2) 082F1220 NO, 24V 082F1222 NC, 24V 082F1224 NO, 230V 082F1226 NC, 230 V AMV 110 NL ABNM AMV 120 NL AME 110 NL AMI 140 AME 15 QM AME 55 QM 3) AME 120 NL 3) Zaleca się zamawianie poprzez numery katalogowe (szczegóły dostępne w arkuszach informacyjnych napędów elektrycznych) 082F1094 siłownik termiczny 24 V (0-10 V) 082F1072 adapter do AB-QM (M30 1.5) 082H8056 AMV 110 NL/24 V, 24 s/mm, 3-punktowa 082H8057 AME 110 NL/24 V, 24 s/mm, 0-10 V 082H8058 AMV 120 NL/24 V, 12 s/mm, 3-punktowa 082H8048 AMI V, 12 s/mm, 2-punktowa 082H3075 AME 15 QM 24 V, 11 s/mm, 0-10 V 082H3078 AME 55 QM 24 V, 8 s/mm, 0-10 V 082H8059 AME 120 NL/24 V, 12 s/mm, 0-10 V DN ü ü ü ü - - DN ü 1) ü 1) ü ü - - DN ü - DN ü - DN ü 1) maksymalna nastawa przepływu do 60 % Q max 2) Uwaga: Tylko powyższy typ napędu TWA może być użyty z zaworami AB-QM 3) Minimalna zalecana nastawa wynosi 20 % Maksymalne ciśnienie różnicowe, dla którego realizowana jest funkcja odcięcia dla wszystkich typów siłowników: 6 bar. Strona 26 Linia PL 28

33 Zawory równoważące do układów grzewczych i wody lodowej Napędy elektryczne (AB-QM DN 10-32) Napędy elektryczne. Uwaga: Napęd ABNM wymaga adaptera, napędy TWA i ABNM DN do 60% Q max. Nowa niższa cena Nr katalogowy Typ Napięcie / Moc Sterowanie Kabel [m] Cena [PLN] 082F1222 TWA-Z NC 24 V / 2 W ON/OFF 1,2 118,10 082F1226 TWA-Z NC 230 V / 2 W ON/OFF 1,2 118, F1220 TWA-Z NO 24 V / 2 W ON/OFF 1,2 118,10 082F1224 TWA-Z NO 230 V / 2 W ON/OFF 1,2 118,10 082F1094 ABNM NC 24 V / 1,5 W 0-10 V 1 304,50 082F1095 ABNM NC 24 V / 1,5 W 0-10 V 5 310,80 082F1096 ABNM NC 24 V / 1,5 W 0-10 V 8 314,60 082F1072 ABNM *) Adapter 8,60 *) dostępne również adaptery: RA, RAV, M30x1,5 082H8057 AME 110 NL 24 V / 2 W 0-10 V 1,5 378,70 082H8059 AME 120 NL 24 V / 2 W 0-10 V 1,5 378,70 082H8056 AMV 110 NL 24 V / 1 W 3-punktowe 1,5 331,40 082H8058 AMV 120 NL 24 V / 1 W 3-punktowe 1,5 331,40 082H8048 AMI 140 **) 24 V / 1 W 2-punktowe 1,5 219,30 082H8049 AMI 140 **) 230 V / 8 W 2-punktowe 1,5 219,30 **) możliwość pracy w wersji NO lub NC Napędy elektryczne (AB-QM DN ) Napędy elektryczne. Nr katalogowy Typ Napięcie / Moc Sterowanie Cena [PLN] 082H3075 AME 15 QM 24 V / 4 W 0-10 V / 3-punktowe 874,00 Napędy elektryczne (AB-QM DN 125, 150) Napędy elektryczne. Nr katalogowy Typ Napięcie / Moc Sterowanie Cena [PLN] 082H3078 AME 55 QM 24 V / 9 W 0-10 V / 3-punktowe 2 175,60 Strona 27 Linia PL 28

34 Zawory równoważące do układów grzewczych i wody lodowej Algorytm doboru ręcznych zaworów równoważących Jak dobrać ręczny zawór równoważący? 2 Instalacja c.o. Instalacja wody lodowej Instalacja c.w.u. Strona 28 Dodatkowy zawór dławiący nadwyżkę ciśnienia dyspozycyjnego Średnie i duże instalacje; równoważenie gałęzi Małe i średnie instalacje do 110 kw; równoważenie odbiorników i gałęzi Małe i średnie instalacje do 45 kw; równoważenie odbiorników i gałęzi Brak termostatów grzejnikowych - stały przepływ Instalacja z termostatami grzejnikowymi p: 5-25 kpa LENO MSV-B / S LENO MSV-BD MSV-F2 LENO MSV-BD USV-M / I Zakres przepływu [m 3 /h] Zakres przepływu [m 3 /h] Zakres przepływu (*) [m 3 /h] Zakres przepływu [m 3 /h] Zakres przepływu [m 3 /h] MSV-BD 15 LF MSV-BD MSV-BD MSV-BD MSV-BD MSV-BD MSV-BD / 4.5 MSV-F / 9 MSV-F / 14 MSV-F / 23 MSV-F / 47 MSV-F / 90 MSV-F / 120 MSV-F / 180 MSV-F / 300 MSV-F / 450 MSV-F / 580 MSV-F / 1000 MSV-F / 1500 MSV-F / 2000 MSV-F / 3000 MSV-F / 3700 MSV-F MSV-BD 15 LF MSV-BD MSV-BD MSV-BD MSV-BD MSV-BD MSV-BD MSV-B 15LF / S MSV-B / S MSV-B / S MSV-B / S MSV-B / S MSV-B / S MSV-B / S USV-M / I [l/h] * USV-M / I [l/h] * USV-M / I [l/h] * USV-M / I [l/h] * USV-M / I [l/h] * USV-M / I 50 Zawór USV-I Zawór LENO MSV-BD, gwint wewnętrzny Zawór LENO MSV-BD, gwint wewnętrzny Zawór LENO MSV-B Numer katalogowy Gwint wewnętrzy k vs [m 3 /h] DN Numer katalogowy Gwint wewnętrzy k vs [m 3 /h] DN Numer katalogowy Gwint wewnętrzy k vs [m 3 /h] DN Numer katalogowy Gwint wewnętrzy k vs [m 3 /h] DN Rp ½ 003Z LF 2.5 Rp ½ 003Z LF 2.5 Rp ½ 003Z LF 2.5 Rp ½ 003Z Rp ¾ 003Z Rp ½ 003Z Rp ½ 003Z Rp ½ 003Z Rp 1 003Z Rp ¾ 003Z Rp ¾ 003Z Rp ¾ 003Z Rp 1¼ 003Z Rp 1 003Z Rp 1 003Z Rp 1 003Z Rp 1½ 003Z Rp 1¼ 003Z Rp 1¼ 003Z Rp 1¼ 003Z R p 2 003Z Rp 1½ 003Z Rp 1½ 003Z Rp 1½ 003Z R p 2 003Z4006 (*) dla PN16 / PN R p 2 003Z R p 2 003Z4036 Zawór USV-M Zawór LENO MSV-BD, gwint zewnętrzny Zawór MSV-F2 Zawór LENO MSV-BD, gwint zewnętrzny DN Zawór LENO MSV-S Numer katalogowy Gwint wewnętrzy k vs [m 3 /h] DN k vs [m 3 /h] Nr katalog Rp ½ 003Z2121 Numer katalogowy Gwint wewnętrzy k vs [m 3 /h] DN Z0185 Numer katalogowy Gwint wewnętrzy k vs [m 3 /h] DN Numer katalogowy Gwint wewnętrzy k vs [m 3 /h] DN Rp ¾ 003Z LF 2.5 G ¾ A *) 003Z Z LF 2.5 G ¾ A *) 003Z G ¾ A *) 003Z Z G ¾ A *) 003Z G 1 A 003Z Z G 1 A 003Z4102 *) Eurocone DIN V Z0189 *) Eurocone DIN V Z Rp ½ 003Z Rp 1 003Z Rp ¾ 003Z Rp 1¼ 003Z Rp 1 003Z Rp 1½ 003Z Rp 1¼ 003Z R p 2 003Z Rp 1½ 003Z Z R p 2 003Z4016 * Przepływ po rozbudowie do wersji automatycznej dla zmiennego przepływu Z Z Z Z Z Z Z Z Z0191 Linia PL 28

35 Zawory równoważące do układów grzewczych i wody lodowej Zawory ręczne z możliwością rozbudowy do wersji automatycznej (USV-I + USV-M) Ręczne zawory równoważące USV-I z zaworami odcinającymi USV-M z możliwością rozbudowy do wersji automatycznej, USV-I: nastawa wstępna, złączka pomiarowa, kurek spustowy; USV-M: kurek spustowy; max. temperatura czynnika 120 C, p max = 1,5 bar, PN16, gwint wewnętrzny. Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003Z2121 USV-M 15 1,6 Rp 1/2 154,40 003Z2122 USV-M 20 2,5 Rp 3/4 180,40 003Z2123 USV-M 25 4,0 Rp 1 225,20 003Z2124 USV-M 32 6,3 Rp 1 1/4 285,10 003Z2125 USV-M 40 10,0 Rp 1 1/2 362,80 003Z2153 USV-M 50 16,0 Rp 2 573, Z2131 USV-I 15 1,6 Rp 1/2 163,20 003Z2132 USV-I 20 2,5 Rp 3/4 190,00 003Z2133 USV-I 25 4,0 Rp 1 231,20 003Z2134 USV-I 32 6,3 Rp 1 1/4 295,60 003Z2135 USV-I 40 10,0 Rp 1 1/2 378,80 003Z2151 USV-I 50 16,0 Rp 2 577,50 Automatyczny człon regulacyjny (PV) Człony regulacyjne do rozbudowy zaworów ręcznych USV do wersji automatycznej z kapilarą montowane są na USV-M oraz łączone z USV-I kapilarą poprzez kurek spustowy USV-I. Zmienna nastawa 0,05-0,25 bar, kapilara długości 1,5 m. Nr katalogowy Typ Cena [PLN] 003Z2156 PV ,50 003Z2157 PV ,10 003Z2158 PV ,50 003Z2159 PV 32 / ,30 Regulatory upustowe AVDO, zmienna nastawa bar, otwiera się przy wzrastającej różnicy ciśnień. Zawór kątowy, gwint wewnętrzny. Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003L6002 AVDO 15 1,6 R p 1/2 134,60 *) 003L6007 AVDO 20 2,3 R p 3/4 147,00 *) 003L6012 AVDO 25 4,3 R p 1 208,00 *) *) Produkt należy do linii PL 03 Zawory typu RA-C Zawory regulacyjne z nastawą wstępną do instalacji wody lodowej i c.o.; zawór dostarczany jest bez złączek przyłączeniowych, złączki należy zamówić osobno; max. temperatura czynnika 120 C, p max = 0,6 bar, PN16. K v dla X p Nr katalogowy Typ Wersja 0,5-2 K Połączenie Cena [m 3 /h] [PLN] Napędy elektryczne (RA-C) Napędy elektryczne Nowa niższa cena 013G3094 RA-C 15 0,45-1,2 2 x G 3/4 82,70 Prosty 013G3096 RA-C 20 1,3-3,15 2 x G 1 172,80 Nr katalogowy Typ Napięcie / Moc Sterowanie Kabel [m] Cena [PLN] 088H3110 TWA-A NC 24 V / 2 W ON/OFF 1,2 118,10 **) 088H3112 TWA-A NC 230 V / 2 W ON/OFF 1,2 118,10 **) **) Produkt należy do linii PL F1094 ABNM NC 24 V / 1,5 W 0-10 V 1 304,50 082F1095 ABNM NC 24 V / 1,5 W 0-10 V 5 310,80 082F1096 ABNM NC 24 V / 1,5 W 0-10 V 8 314,60 082F1071 ABNM ***) Adapter 10,90 ***) dostępne również adaptery: AB-QM, RAV, M30x1,5 Strona 29 Linia PL 28

36 Zawory równoważące do układów grzewczych i wody lodowej Zawory ręczne (LENO MSV-BD) Ręczne zawory równoważące MSV-BD. Nastawa wstępna, wbudowany zawór kulowy, możliwość odcięcia niezależnie od nastawy. Wbudowane złączki pomiarowe z możliwością zmiany położenia. Głowica wielofunkcyjna. Możliwośc napełniania i odwodnienia; zakres temperatur od -20 do +120 C, pmax = 2,5 bar, PN20, gwint wewnętrzny (DN15-DN50), gwint zewnętrzny (DN15-DN20). Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 2 003Z4000 MSV-BD DN 15LF 2,5 Rp 1/2 209,80 003Z4001 MSV-BD DN 15 3,0 Rp 1/2 209,80 003Z4002 MSV-BD DN 20 6,6 Rp 3/4 230,20 003Z4003 MSV-BD DN 25 9,5 Rp 1 255,40 003Z4004 MSV-BD DN 32 18,0 Rp 1 1/4 331,50 003Z4005 MSV-BD DN 40 26,0 Rp 1 1/2 423,80 003Z4006 MSV-BD DN 50 40,0 Rp 2 573,00 003Z4100 MSV-BD DN15LF 2,5 G 3/4 A *) 209,80 003Z4101 MSV-BD DN 15 3,0 G 3/4 A *) 209,80 003Z4102 MSV-BD DN20 6,6 G 1 A 230,20 *) Eurocone DIN V 3838 Zawory ręczne (LENO MSV-B) Ręczne zawory równoważące MSV-B. Nastawa wstępna, wbudowany zawór kulowy, możliwość odcięcia niezależnie od nastawy. Wbudowane złączki pomiarowe. Głowica wielofunkcyjna. Zakres temperatur od -20 do +120 C, pmax = 2,5 bar, PN20, gwint wewnętrzny (DN15-DN50), gwint zewnętrzny (DN15). Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003Z4030 MSV-B DN 15LF 2,5 Rp 1/2 209,80 003Z4031 MSV-B DN 15 3,0 Rp 1/2 209,80 003Z4032 MSV-B DN 20 6,6 Rp 3/4 230,20 003Z4033 MSV-B DN 25 9,5 Rp 1 255,40 003Z4034 MSV-B DN 32 18,0 Rp 1 1/4 331,50 003Z4035 MSV-B DN 40 26,0 Rp 1 1/2 423,80 003Z4036 MSV-B DN 50 40,0 Rp 2 573,00 003Z4131 MSV-B DN15LF 2,5 G 3/4 A *) 209,80 003Z4130 MSV-B DN 15 3,0 G 3/4 A *) 209,80 *) Eurocone DIN V 3838 Zawory ręczne (LENO MSV-O) Ręczne zawory równoważące MSV-O. Wbudowana kryza pomiarowa. Nastawa wstępna, wbudowany zawór kulowy, możliwość odcięcia niezależnie od nastawy. Głowica wielofunkcyjna. Zakres temperatur od -20 do +120 C, pmax = 2,5 bar, PN20, gwint wewnętrzny (DN15-DN50). Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003Z4020 MSV-O DN 15LF 2,5 Rp 1/2 197,20 003Z4021 MSV-O DN 15 3,0 Rp 1/2 197,20 003Z4022 MSV-O DN 20 6,6 Rp 3/4 216,60 003Z4023 MSV-O DN 25 9,5 Rp 1 240,20 003Z4024 MSV-O DN 32 18,0 Rp 1 1/4 311,80 003Z4025 MSV-O DN 40 26,0 Rp 1 1/2 398,50 003Z4026 MSV-O DN 50 40,0 Rp 2 538,90 Strona 30 Linia PL 28

37 Zawory równoważące do układów grzewczych i wody lodowej Zawór odcinający (LENO MSV-S) Zawór odcinający LENO MSV-S jest partnrem dla ręcznych zaworów równoważących LENO MSV-BD, MSV-B oraz MSV-O. Kurek spustowy; zakres temperatur od -20 do +120 C, pmax = 2,5 bar, PN20, gwint wewnętrzny (DN15-DN50), gwint zewnętrzny (DN15-DN20). Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003Z4011 MSV-S DN 15 3,0 Rp 1/2 66,15 003Z4012 MSV-S DN 20 6,0 Rp 3/4 80,10 003Z4013 MSV-S DN 25 9,5 Rp 1 102,15 003Z4014 MSV-S DN 32 18,0 Rp 1 1/4 203,40 003Z4015 MSV-S DN 40 26,0 Rp 1 1/2 423,00 003Z4016 MSV-S DN 50 40,0 Rp 2 522, Z4111 MSV-S DN 15 3,0 G 3/4 A *) 66,15 003Z4112 MSV-S DN20 6,0 G 1 A 80,10 *) Eurocone DIN V 3838 Zawory ręczne MSV-F2 Ręczne zawory równoważące MSV-F2. Nastawa wstępna, max. temperatura czynnika 130 C, PN16 (dostępne także zawory PN25, max. temperatura czynnika 150 C), połączenie kołnierzowe, zawór wyposażony jest w złączki pomiarowe. Nr katalogowy Typ k vs [m 3 /h] Cena [PLN] 003Z1085 MSV-F2 15 3,1 592,80 003Z1086 MSV-F2 20 6,3 651,60 003Z1087 MSV-F2 25 9,0 682,10 003Z1088 MSV-F ,5 885,20 003Z1089 MSV-F ,3 895,00 003Z1061 MSV-F ,8 929,90 003Z1062 MSV-F ,4 996,00 003Z1063 MSV-F , ,00 003Z1064 MSV-F , ,80 003Z1065 MSV-F , ,60 003Z1066 MSV-F , ,30 003Z1067 MSV-F , , Z1068 MSV-F , ,00 003Z1069 MSV-F , ,30 003Z1090 MSV-F , ,50 003Z1091 MSV-F , ,90 Strona 31 Linia PL 28

38 Zawory równoważące do układów grzewczych i wody lodowej Akcesoria Nr katalogowy Opis Cena [PLN] 003L8152 Rurki impulsowe do ASV dł. 1,5 m. 112,20 003Z0690 Rurki impulsowe do ASV dł. 2,5 m. 123, L8153 Rurki impulsowe do ASV dł. 5 m. 204,50 003L8175 O-ring do rurki impulsowej do ASV - 10 szt. 42,70 003L8141 Kurek spustowy G 3/4 A. 40,80 003Z0109 Złączka do rurki impulsowej do kurka spustowego. 45,20 003L8174 Zaślepka do ASV - 10 szt. 202,40 003Z0691 Adapter do dużych średnic zaworów ASV-PV i zaworów MSV-F2 85,20 003Z4652 Głowica wielofunkcyjna LENO 47,00 Urządzenie pomiarowe PFM Nr katalogowy Opis Cena [PLN] 003L8230 PFM Urządzenie przewodowe, max. ciśnienie statyczne 15 bar ,40 003L8200 PFM Wersja Bluetooth, max. ciśnienie statyczne 10 bar, zasięg pomiaru do 20m (wolnej przestrzeni) ,00 003L8201 PFM Wersja Bluetooth, max. ciśnienie statyczne 20 bar, zasięg pomiaru do 20m (wolnej przestrzeni) ,00 003L8202 PFM Wersja Radiowa, max. ciśnienie statyczne 10 bar, zasięg pomiaru do 30m (wolnej przestrzeni) a przy zastosowaniu wzmacniaczy fal radiowych nawet do 300m, umożliwia zrównowarzenie instalacji metodą proporcjonalną przez jedną osobę ,00 003L8203 PFM Wersja Radiowa, max. ciśnienie statyczne 20 bar, zasięg pomiaru do 30m (wolnej przestrzeni) a przy zastosowaniu wzmacniaczy fal radiowych nawet do 300m, umożliwia zrównowarzenie instalacji metodą proporcjonalną przez jedną osobę ,00 Strona 32 Linia PL 28

39 System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej Komponenty systemu sterowania instalacją cyrkulacyjną ciepłej wody użytkowej (MTCV, CCR2, TVM-W) Termiczne zrównoważenie instalacji cyrkulacyjnej c.w.u.: dostosowanie przepływów do strat ciepła i rozbiorów w instalacji, ograniczanie przepływów do wartości niezbędnej do utrzymania jednakowej temperatury w instalacji. Monitoring temperatury wody w instalacji cyrkulacyjnej. Dezynfekcja termiczna instalacji c.w.u.: automatyczne diagnozowanie charakterystyki cieplno-hydraulicznej instalacji i wybór odpowiedniego trybu dezynfekcji: ustalenie kolejności dezynfekowanych pionów, dobór czasu dezynfekcji w zależności od temperatury i jego optymalizacja. Monitoring procesu dezynfekcji: aktualny stan procesu, raport z wykonania, raport błędów. Komunikacja z regulatorem podgrzewacza (węzła): potwierdzenie zakończenia przegrzewu, utrzymywanie podwyższonej temperatury tylko podczas dezynfekcji. Utrzymywanie stałej temperatury w punktach poboru, zabezpieczenie przeciwpoparzeniowe. Zawory (MTCV). Wielofunkcyjny zawór termostatyczny. Brąz Rg5. Nastawa temperatury C, max. temperatura czynnika 100 C, p max = 1 bar, PN16, gwint wewnętrzny. Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 3 003Z0515 MTCV 15 1,5 Rp 1/2 338,70 003Z0520 MTCV 20 1,8 Rp 3/4 358,90 Złączki montażowe (MTCV) Mosiądz DZR. Złączki do montażu z zaworami kulowymi pod klucz imbusowy 5 mm, zestaw 2 szt. Nr katalogowy Typ Gwint Cena [PLN] 003Z1027 MTCV 15 G 1/2 x Rp 1/2 64,70 003Z1028 MTCV 20 G 3/4 x Rp 3/4 76,90 Moduł dezynfekcyjny (B) Element termostatyczny otwierający zawór w zakresie temperatur C. Nr katalogowy Typ Cena [PLN] 003Z1021 B 69,80 Termometr Termometr z uchwytem do montażu w gnieździe zaworu MTCV. Nr katalogowy Cena [PLN] 003Z ,50 Zawory (TVM-W) Termostatyczny zawór mieszający, brąz Rg5. Nastawa temperatury C, max. temperatura czynnika 90 C, p max = 1 bar, PN10, gwint zewnętrzny. Nr katalogowy Typ k vs [m 3 /h] Gwint Cena [PLN] 003Z1125 TVM-W 20 1,9 G 1 A 407,90 Zawory zwrotne (TVM-W) Zawory zwrotne do montażu z zaworem mieszającym TVM-W - 2 sztuki w komplecie. Nr katalogowy Typ Maks. ciśnienie Maks. temp. Cena [PLN] 003Z1130 Zawór zwrotny DN bar 95 ºC 117,90 Złączki montażowe (TVM-W) Mosiądz DZR. Złączki do montażu z zaworami kulowymi pod klucz imbusowy 5 mm, zestaw 2 szt. Nr katalogowy Typ Gwint Cena [PLN] 003Z1031 TVM-W G 1 x Rp 1/2 54,30 003Z1032 TVM-W G 1 x Rp 3/4 55,50 Sterowniki procesu dezynfekcji CCR2 Zasilanie 24 V, sygnał wyjściowy 24V, kabel dł. 1,5 m. Nr katalogowy Typ Opis Cena [PLN] 003Z3850 CCR2 Sterownik 16 napędów, 3 969,60 rejestrator temperatury. Strona 33 Linia PL 28

40 System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej Napędy i czujniki temperatury Napędy termiczne TWA-A Czujniki temperatury ESMB (Pt 1000) do montażu w gnieździe zaworu MTCV za pomocą uchwytu z napędami TWA-A. Nowa niższa cena Nr katalogowy Typ Napięcie / Moc Sterowanie Kabel [m] Opis Cena [PLN] 088H3110 TWA-A NC 24 V / 2 W ON/OFF 1,2 Napęd 118,10 *) 003Z1043 TWA-A NC / ESMB 24 V / 2 W ON/OFF 1,2 / 2,5 Napęd / czujnik 243, Z1045 ESMB 2,5 Czujnik i uchwyt 126,50 003Z1022 TWA-A Adapter do napędu TWA-A 161,70 003Z1024 ESMB Uchwyt do czujnika ESMB 35,00 *) Produkt należy do linii PL20 Dobór komponentów dla systemów sterowania instalacją cyrkulacyjną c.w.u. MTCV-A Basic MTCV-B Legio MTCV-C Maxi Funkcja Termiczne równoważenie, monitoring **) temperatury wody w instalacji cyrkulacyjnej Termiczne równoważenie, dezynfekcja termiczna, monitoring **) temperatury wody i procesu dezynfekcji Termiczne równoważenie, dezynfekcja termiczna i jej optymalizacja, monitoring temperatury Zawór termostatyczny MTCV MTCV MTCV 003Z0515 DN 15 lub 003Z0520 DN Z0515 DN 15 lub 003Z0520 DN Z0515 DN 15 lub 003Z0520 DN 20 Złączki (2 szt.) 003Z1027 DN 15 lub 003Z1028 DN Z1027 DN 15 lub 003Z1028 DN Z1027 DN 15 lub 003Z1028 DN 20 Rejestracja temperatury Czujnik ESMB i uchwyt 003Z1045 CCR2 003Z3850 Moduł dezynfekcyjny B 003Z1021 Adapter napędu TWA-A 003Z1022 Dezynfekcja termiczna Napęd termiczny z czujnikiem temperatury TWA-A / ESMB 003Z1043 (24V) Uchwyt do czujnika 003Z1024 CCR2 003Z3850 Zabezpieczenie przeciwpoparzeniowe Zawór mieszający TWM-W 003Z1125 Złączki TWM-W 003Z1031 DN 15 (2 szt.) lub 003Z1032 DN 20 (2 szt.) **) Funkcja dostępna po zastosowaniu sterownika CCR2 Strona 34 Linia PL 28

41 Wodne ogrzewanie podłogowe SpeedUp. Elementy suchego systemu ogrzewania podłogowego Danfoss. UWAGA: Wszystkie elementy system dostarczane są na adres wskazny przez zamawiającego. SpeedUp. Elementy suchego systemu ogrzewania podłogowego Danfoss. CZ- strefa komfortu, rozstaw rur 250 mm, EZ- strefa brzegowa, rozstaw rur 125 mm Nr katalogowy Opis J.m. Opakowanie Cena [PLN] 088X0001 Rura wielowarstwowa PE-RT/Alu/PE-RT 16x2 m ,00 088X0003 Rura wielowarstwowa PE-RT/Alu/PE-RT 16x2 m ,70 088X0100 Panel grzewczy SpeedUp CZ (rozstaw rur 250 mm) m² 0,5 82, X0101 Panel grzewczy SpeedUp EZ (rozstaw rur 125 mm) m² 0,5 90,00 088X0102 Panel czołowy SpeedUp CZ (rozstaw rur 250 mm) szt. 4 31,50 088X0103 Panel czołowy SpeedUp EZ (rozstaw rur 125 mm) szt. 4 31,50 088X0104 Panel czołowy krzyżujący SpeedUp CO szt. 1 31,50 (przejście z rozstawu rur 125/250 mm lub 250/125 mm) 088X0105 Panel pusty SpeedUp BP m² 0,5 31,50 088X0106 Panel zasilająco/powrotny SpeedUp CZ (rozstaw rur 250 mm) m² 0,5 31,50 088X0107 Panel zasilająco/powrotny SpeedUp EZ (rozstaw rur 125 mm) m² 0,5 31,50 088X0110 Aluminiowa płyta grzewcza SpeedUP m² 0,12 10,90 088X0111 Stalowa płyta nośna SpeedUp m² 0,16 26,20 Strona 35 Linia PL 20

42 Wodne ogrzewanie podłogowe SpeedUp. Elementy suchego systemu ogrzewania podłogowego Danfoss. UWAGA: Wszystkie elementy system dostarczane są na adres wskazny przez zamawiającego. SpeedUp. Elementy suchego systemu ogrzewania podłogowego Danfoss. CZ- strefa komfortu, rozstaw rur 250 mm, EZ- strefa brzegowa, rozstaw rur 125 mm Nr katalogowy Opis J.m. Opakowanie Cena [PLN] 088X0115 Płyta wzmacniająca do płytek ceramicznych m² 0,69 50,10 i paneli podłogowych 4 088X0120 Taśma do łączenia płyt wzmacniających m 12 62,70 088X0121 Taśma do łączenia płyt wzmacniających m ,30 088X0122 Dylatacja obwodowa SpeedUp m ,10 088X0134 Listwa wspornikowa przyścienna m 1 12,90 088X0135 Progowa listwa wspornikowa m 0,25 8,30 088X0140 Izolacja EPS kpa, 20 mm m² 0,5 11,40 088X0141 Izolacja XPS kpa, zakładka 30 mm m² 0,75 25,60 088X0142 Izolacja XPS kpa, zakładka 40 mm m² 0,75 43,80 088X0143 Izolacja XPS kpa, zakładka 50 mm m² 0,75 54,80 088X0144 Izolacja XPS kpa, zakładka 60 mm m² 0,75 65,70 088X0089 Izolacja akustyczna 6-8 mm m² 62, ,00 088X0130 Folia systemowa m² ,50 088X0127 Klej do mocowania paneli grzewczych do podłoża kg 5 202,90 i płyt wzmacniających do paneli grzewczych 088X0165 Suchy środek poziomujący l 50 92,60 088X0132 Taśma samoprzylepna Danfoss rolka 1 22,70 Strona 36 Linia PL 20

43 Wodne ogrzewanie podłogowe Basic Clip. Elementy mokrego systemu ogrzewania podłogowego Danfoss. UWAGA: Wszystkie elementy system dostarczane są na adres wskazny przez zamawiającego. Basic Clip. Elementy mokrego systemu ogrzewania podłogowego Danfoss. Nr katalogowy Opis J.m. Opakowanie Cena [PLN] 088X0004 Rura PE-RT 16x2 m ,20 088X0006 Rura PE-RT 16x2 m ,00 088X0072 Panel izolacyjny z folią Basic 30 mm m² ,10 088X0073 Panel izolacyjny z folią Basic 20 mm m² , X0065 Dylatacja obwodowa Basic m ,40 088X0058 Kątownik ochronny do rury mm szt. 1 3,70 088X0060 Klipsy do folii Basic szt ,60 088X0062 Klipsy Basic do rur 16 mm szt ,70 088X0061 Tacker szt ,50 088X0066 Dylatacja dźwiękochłonna progowa m 2 24,00 088X0067 Rura osłonowa 40 cm szt. 1 4,60 088X0080 Izolacja EPS 040, 100kPa, 20mm m² 0,5 8,10 088X0081 Izolacja EPS 040, 100kPa, 30mm m² 0,5 11,80 088X0082 Izolacja EPS 040, 100kPa, 40mm m² 0,5 15,90 088X0083 Izolacja EPS 040, 100kPa, 50mm m² 0,5 20,30 088X0084 Izolacja EPS 040, 100kPa, 60mm m² 0,5 21,80 088X0130 Folia systemowa m² ,50 088X0090 Plastyfikator do betonu CTF4 (wylewka max. 70 mm) kg ,60 088X0091 Plastyfikator do betonu CTF5 (wylewka max. 65 mm) kg ,80 Strona 37 Linia PL 20

44 Wodne ogrzewanie podłogowe Akcesoria. Narzędzia. UWAGA: Wszystkie elementy system dostarczane są na adres wskazny przez zamawiającego. Akcesoria do rur Nr katalogowy Opis J.m. Opakowanie Cena [PLN] 088X0002 Rura wielowarstwowa PE-RT/Alu/PE-RT 20x2,5 m ,90 4 Narzędzia 088X0005 RuraFH-CPE 20x2,5 m ,50 088X0020 Złączka do rur PE-RT i wielowarstwowych PE-RT/Alu/PE-RT 16x16 szt. 1 16,30 088X0021 Złączka do rur PE-RT i wielowarstwowych PE-RT/Alu/PE-RT 20x20 szt. 1 22,40 088X0031 Złączka zaciskowa z gwintem wewnętrznym do rur wielowarstwowych 3/4 20x2,25 mm szt. 1 12,60 Nr katalogowy Opis J.m. Opakowanie Cena [PLN] 088X0600 Podajnik obrotowy do rury 200m szt ,30 088X0615 Zestaw rozszerzający maksymalną długość rury szt ,90 w podajniku do 500 m 088X0601 Obcinarka do rur mm szt ,30 088X0602 Obcinarka do rur mm szt ,50 088X0603 Gratownik do rur 16 mm szt ,60 088X0604 Gratownik do rur 20 mm szt ,30 088X0605 Sprężyna do wyginania rur 16 mm (zewnętrzna) szt. 1 68,40 088X0606 Sprężyna do wyginania rur 20 mm (zewnętrzna) szt. 1 60,80 088X0607 Sprężyna do wyginania rur 16 mm (wewnętrzna) szt. 1 48,50 088X0608 Sprężyna do wyginania rur 20 mm (wewnętrzna) szt. 1 45,30 088X0609 Zaciskarka ręczna szt ,30 088X0610 Wkłady do zaciskarki ręcznej dla rur 16 mm szt ,90 088X0611 Wkłady do zaciskarki ręcznej dla rur 20 mm szt ,90 088X0612 Wycinarka termiczna SpeedUp szt ,60 Strona 38 Linia PL 20

45 Wodne ogrzewanie podłogowe Rozdzielacze - zestawy Rozdzielacze do ogrzewania podłogowego Rozdzielacz 1 z wkładkami zaworowymi typu RA, uchwytami montażowymi, końcówką spustową z odpowietrznikiem automatycznym i ręcznym. Zastosowane wkładki posiadają możliwość dokonania nastawy wstępnej. Nr katalogowy Opis Cena [PLN] 088HP502 2 obwody 403,20 088HP503 3 obwody 483,80 088HP504 4 obwody 564,30 088HP505 5 obwodów 644,80 088HP506 6 obwodów 761,00 088HP507 7 obwodów 843,80 088HP508 8 obwodów 931,20 088HP509 9 obwodów 1 016,30 088HP obwodów 1 101,40 088HP obwodów 1 185,30 088HP obwodów 1 270,40 4 Rozdzielacz 1 z wkładkami zaworowymi typu RA i rotametrami, uchwytami montażowymi, końcówką spustową z odpowietrznikiem automatycznym i ręcznym. Zastosowane wkładki posiadają możliwość dokonania nastawy wstępnej. Nr katalogowy Opis Cena [PLN] 088HP522 2 obwody 483,80 088HP523 3 obwody 588,50 088HP524 4 obwody 692,00 088HP525 5 obwodów 795,50 088HP526 6 obwodów 945,00 088HP527 7 obwodów 1 051,90 088HP528 8 obwodów 1 164,60 088HP529 9 obwodów 1 272,70 088HP obwodów 1 383,10 088HP obwodów 1 491,20 088HP obwodów 1 606,20 Strona 39 Linia PL 20

46 Wodne ogrzewanie podłogowe Rozdzielacze, akcesoria i grupy pompowe Rozdzielacze do ogrzewania podłogowego Rozdzielacz 1 z wkładkami zaworowymi typu RA. Zastosowane wkładki posiadają możliwość dokonania nastawy wstępnej. Nr katalogowy Opis Cena [PLN] 4 088U obwody 280,50 088U obwody 361,10 088U obwody 441,60 088U obwodów 522,10 088U obwodów 638,20 088U obwodów 721,00 088U obwodów 808,40 088U obwodów 893,50 088U obwodów 978,60 088U obwodów 1 062,60 088U obwodów 1 147,70 Uwaga - Belki rozdzielaczowe nie zawierają akcesoriów (np. uchwytów do rozdzielaczy) Rozdzielacz 1 z wkładkami zaworowymi typu RA i rotametrami. Zastosowane wkładki posiadają możliwość dokonania nastawy wstępnej. Akcesoria do rozdzielaczy Nr katalogowy Opis Cena [PLN] 088U obwody 361,10 088U obwody 465,70 088U obwody 569,20 088U obwodów 672,70 088U obwodów 822,20 088U obwodów 929,20 088U obwodów 1 041,90 088U obwodów 1 150,00 088U obwodów 1 260,40 088U obwodów 1 368,50 088U obwodów 1 483,50 Uwaga - Belki rozdzielaczowe nie zawierają akcesoriów (np. uchwytów do rozdzielaczy) Nr katalogowy Opis Cena [PLN] 088U0580 Końcówka z odpowietrznikiem automatycznym 50,90 088U0581 Końcówka z odpowietrznikiem manualnym 39,00 088U0582 Korek z gwintem zewnętrznym 12,30 088U0583 Nypel do łączenia rozdzielaczy 16,50 088U0584 Redukcja do rozdzielacza 13,00 088U0585 Uchwyty do rozdzielacza - komplet - 2 szt. 32,80 088U0586 Zawór kulowy z gniazdem na termometr 116,60 088U0029 Termometr 0-60 C, Ø35 49,30 Grupa pompowa mieszająca FHM-C5 Nr katalogowy Typ Opis Cena [PLN] Grupa pompowa mieszająca. W jej skład wchodzi: pompa UPS 15-40, zawór mieszający utrzymujący stałą 088U0084 FHM-C5 temperaturę wody zasilającej pętle ogrzewania 1 868,10 podłogowego, termometr, zawór zwrotny, ręczny odpowietrznik, termostat bezpieczeństwa. Strona 40 Linia PL 20

47 Wodne ogrzewanie podłogowe Szafki rozdzielaczowe z wyposażeniem do ogrzewania podłogowego Szafki rozdzielaczowe z wyposażeniem do ogrzewania podłogowego montowane podtynkowo. W skład szafki rozdzielaczowej z wyposażeniem wchodzą: szafka wraz z okablowaniem, rozdzielacz z rotametrami i zaworami regulacyjnymi, napędy termiczne, grupa pompowo-mieszająca, regulator nadrzędny CF-MC, gniazdo zasilające. Nr katalogowy Opis Cena [PLN] 088X0440 Szafka rozdzielaczowa z wyposażeniem montowana podtynkowo; 6 612,70 szerokość: 680 mm; do 2 pętli ogrzewania 088X0441 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 6 742,40 szerokość: 680 mm; do 3 pętli ogrzewania 088X0442 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 6 895,30 szerokość: 680 mm; do 4 pętli ogrzewania 088X0443 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 7 030,60 szerokość: 680 mm; do 5 pętli ogrzewania 088X0444 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 7 521,40 szerokość: 680 mm; do 6 pętli ogrzewania 4 088X0445 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 7 771,20 szerokość: 830 mm; do 7 pętli ogrzewania 088X0446 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 7 909,80 szerokość: 830 mm; do 8 pętli ogrzewania 088X0447 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 8 031,70 szerokość: 830 mm; do 9 pętli ogrzewania 088X0448 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 8 361,00 szerokość: 1130 mm; do 10 pętli ogrzewania 088X0449 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 8 660,10 szerokość: 1130 mm; do 11 pętli ogrzewania 088X0450 Szafka rozdzielaczowa z wyposażeniem, montowana podtynkowo; 8 793,60 szerokość: 1130 mm; do 12 pętli ogrzewania Szafki rozdzielaczowe z wyposażeniem do ogrzewania podłogowego montowane natynkowo. W skład szafki rozdzielaczowej z wyposażeniem wchodzą: szafka wraz z okablowaniem, rozdzielacz z rotametrami i zaworami regulacyjnymi, napędy termiczne, grupa pompowo-mieszająca, regulator nadrzędny CF-MC, gniazdo zasilające. Nr katalogowy Opis Cena [PLN] 088X0451 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 6 612,70 szerokość: 680 mm; do 2 pętli ogrzewania 088X0452 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 6 742,40 szerokość: 680 mm; do 3 pętli ogrzewania 088X0453 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 6 895,30 szerokość: 680 mm; do 4 pętli ogrzewania 088X0454 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 7 030,60 szerokość: 680 mm; do 5 pętli ogrzewania 088X0455 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 7 521,40 szerokość: 680 mm; do 6 pętli ogrzewania 088X0456 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 7 771,20 szerokość: 830 mm; do 7 pętli ogrzewania 088X0457 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 7 909,80 szerokość: 830 mm; do 8 pętli ogrzewania 088X0458 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 8 031,70 szerokość: 830 mm; do 9 pętli ogrzewania 088X0459 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 8 361,00 szerokość: 1130 mm; do 10 pętli ogrzewania 088X0460 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 8 660,10 szerokość: 1130 mm; do 11 pętli ogrzewania 088X0461 Szafka rozdzielaczowa z wyposażeniem, montowana natynkowo; 8 793,60 szerokość: 1130 mm; do 12 pętli ogrzewania Strona 41 Linia PL 20

48 Wodne ogrzewanie podłogowe Bezprzewodowy system regulacji CF2 Bezprzewodowy system regulacji ogrzewania podłogowego i mieszanego. System obejmuje następujące urządzenia: Regulator nadrzędny typu CF-MC. Nr katalogowy Typ Opis Cena [PLN] 088U0200 CF-MC Regulator nadrzędny posiada 10 wyjść na napędy, napięcie sterowania 24 V, napięcie zasilania 230 V, współpracuje z napędami termicznymi TWA, wyposażony w transformator, przekaźnik pompy i kotła. Dwustronna komunikacja z termostatami na drodze radiowej. Program samosprawdzający, wakacyjny i przeciwzamrożeniowy. Możliwość współpracy w jednym układzie do 3 regulatorów. Częstotliwość komunikacji 868,42 MHz. 888, U0205 CF-MC Regulator nadrzędny posiada 5 wyjść na napędy, napięcie sterowania 24 V, napięcie zasilania 230 V, współpracuje z napędami termicznymi TWA, wyposażony w transformator, przekaźnik pompy i kotła. Dwustronna komunikacja z termostatami na drodze radiowej. Program samosprawdzający, wakacyjny i przeciwzamrożeniowy. Możliwość współpracy w jednym układzie do 3 regulatorów. Częstotliwość komunikacji 868,42 MHz. 658,00 Termostat pokojowy typu CF-R. 088U0250 CF-EA Antena zewnętrzna do regulatora 147,00 Nr katalogowy Typ Opis Cena [PLN] Standard, zakres temperatury 5-35 C, 088U0210 CF-RS dwustronna komunikacja radiowa, zasilanie bateryjne, 199,40 wskaźnik zużycia baterii. Wersja instytucjonalna, zakres temperatury 5-35 C, 088U0211 CF-RP dwustronna komunikacja radiowa, zasilanie bateryjne, 293,90 wskaźnik zużycia baterii, blokada nastawy temperatury. 088U0212 CF-RD Wyświetlacz ciekłokrystaliczny pokazujący aktualną lub nastawianą temperaturę, zakres temperatury 5-35 C, dwustronna komunikacja radiowa, zasilanie bateryjne, wskaźnik zużycia baterii. 314,50 088U0213 CF-RF Wyświetlacz ciekłokrystaliczny pokazujący aktualną lub nastawianą temperaturę, zakres temperatury 5-35 C, dwustronna komunikacja radiowa, zasilanie bateryjne, Czujnik temperatury podłogi na podczerwień. 431,00 Wzmacniacz pozwalający na wzmocnienie sygnału radiowego 088U0230 CF-RU w przypadku zbyt dużej odległości między termostatem a centralą 320,80 lub wystąpienia zakłóceń. 088U0220 CF-RC Pilot umożliwiający zdalne sterowanie termostatami i programowanie temperatury w 6 strefach grzewczych. 430,00 Strona 42 Linia PL 20

49 Wodne ogrzewanie podłogowe Bezprzewodowy system regulacji CF2 oraz przewodowy system regulacji FH Przykłady zastosowań 1) System CF2 sterujący ogrzewaniem mieszanym - pętle ogrzewania podłogowego i grzejniki 230V/50Hz Regulator CF-MC Pilot CF-RC Termostat CF-RF Źródło ciepła Termostat CF-RS Termostat CF-RD 4 Termostat CF-RP Termostat CF-RD Termostat CF-RS 2) System FH sterujący ogrzewaniem podłogowym Strona 43 Linia PL 03/20

50 Wodne ogrzewanie podłogowe Przewodowy system regulacji FH Przewodowy system regulacji ogrzewania podłogowego FH System obejmuje następujące urządzenia: Regulator nadrzędny typu FH-W. Nr katalogowy Typ Opis Cena [PLN] 088H0017 FH-WC Regulator posiada 10 wyjść na napędy, napięcie sterujące 24 V D.C., napięcie zasilania 230 V A.C., współpracuje z napędem termicznym typu TWA (NC). Transformator zabudowany w regulatorze. Wyposażony w przekaźnik pompy i przekaźnik kotła. 427,40 4 Regulator z programatorem posiada 10 wyjść na napędy, napięcie sterujące 24 V D.C., napięcie zasilanie 230 V A.C., współpracuje z napędem 088H0018 FH-WC termicznym typu TWA (NC). Transformator zabudowany 1 000,90 w regulatorze. Wyposażony w przekaźnik pompy i przekaźnik kotła. 2 strefy grzewcze. 4 zmiany temperatury w ciągu dnia, różne dla poszczególnych dni tygodnia. Termostat pokojowy typu FH-W. Nr katalogowy Typ Opis Cena [PLN] 088H0022 FH-WT Standard, zakres temperatury 6-30 C. 154,00 088H0024 FH-WS Obniżenie nocne, zakres temperatury 6-30 C, współpraca z czujnikiem temperatury podłogi. 231,10 Obniżenie nocne, zakres temperatury 6-30 C, 088H0023 FH-WP współpraca z czujnikiem temperatury podłogi, 231,10 wersja instytucjonalna. Akcesoria Nr katalogowy Typ Opis Cena [PLN] 088H0021 FH-WN Programator, 2 strefy grzewcze, możliwość montażu na pracujący FH-WC. 615,90 088H0025 FH-WF Czujnik temperatury podłogi, kabel długości 3 m (30 kohm 20 C). 115,50 Strona 44 Linia PL 03/20

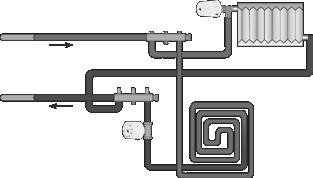

51 Wodne ogrzewanie podłogowe Przykłady zastosowań - zestawy Zawór FJVR z głowicą gazową FJVR - regulacja temperatury pojedynczych pętli ogrzewań podłogowych. t zasilania < 60 C Nr katalogowy Typ Wersja k vs [m 3 /h] Cena [PLN] Zestaw RTL 003L1080 (FJVR 15 + prosty 0,73 118,40 głowica) Zestaw RTL 003L1081 (FJVR 15 + kątowy 0,73 118,40 głowica) 4 003L1009 FJVR L1040 głowica kątowy 0,27 124,70 003L1010 FJVR L1040 głowica prosty 0,27 124,70 Zawór FHV-R z głowicą gazową FJVR - regulacja temperatury pojedynczych pętli ogrzewań podłogowych, zestaw z puszką podtynkową. Nr katalogowy Typ Przyłącze k vs [m 3 /h] Cena [PLN] t zasilania < 60 C 003L L1040 FHV-R FJVR G 3/4 0,88 352,90 003L L1072 FHV-R chrom FJVR chrom G 3/4 0,88 479,60 Zestaw regulacyjny mieszający - dla układów mieszanych z wykorzystaniem rozdzielaczy. Maksymalna Powierzchnia Nr katalogowy Produkty moc w podłogi Cena [PLN] [kw] [m 2 ] Głowica z czujnikiem wyniesionym FTC Termostat przylgowy ATC 01FH0001 RA-N 10 FTC ATC RLV-S 15 ZZ do ,40 Zawór termostatyczny RA-N Zawór zwrotny Zawór regulacyjny RLV-S 01FH0002 RA-N 15 FTC ATC RLV-S 20 ZZ do ,30 01FH0003 RA-N 20/25 FTC ATC RLV-S 20 ZZ do ,10 Strona 45 Linia PL 20

52 Wodne ogrzewanie podłogowe Regulatory bezpośredniego działania do układów ogrzewania podłogowego Ograniczniki temperatury powrotu FJVR pmax = 1 bar, tmax = 120 C, PN 10 współpracujący z głowicą FJVR. Nr katalogowy Typ Wersja k vs [m 3 /h] Cena [PLN] 003L1009 FJVR 10 0,27 50,50 Kątowy 003L1013 FJVR 15 0,73 61,40 003L1010 FJVR 10 0,27 50,50 Prosty 003L1014 FJVR 15 0,73 61,40 Zawory regulacyjne typu FHV pmax = 0,6 bar, tmax = 90 C, PN 6, z obudową do montażu w ścianie. 4 Zawór FHV-R przeznaczony do współpracy z głowicą FJVR Nr katalogowy Typ Opis k vs [m 3 /h] Cena [PLN] Zawór umożliwia ograniczenie temperatury 003L1000 FHV-R powrotu z pętli podłogowej zgodnie z nastawą 0,88 278,70 na głowicy FJVR. Zawór umożliwia ograniczenie temperatury 003L1032 FHV-R powrotu z pętli podłogowej zgodnie z nastawą 0,88 356,40 na głowicy FJVR, wersja chromowana. Zawór FHV-A przeznaczony do współpracy z głowicą termostatyczną RAW Nr katalogowy Typ Opis k vs [m 3 /h] Cena [PLN] 003L1001 FHV-A Zawór umożliwiający regulację temperatury powietrza w pomieszczeniu ogrzewanym przez pętlę ogrzewania podłogowego zgodnie z nastawą na głowicy RAW (013G5115). 0,04-0,79 278,70 Głowica FJVR Nr katalogowy Typ Zakres nastawy temperatury [ C] Cena [PLN] 003L1070 FJVR ,20 003L1040 FJVR ,20 003L1072 FJVR (chrom) ,20 Regulator temperatury przepływu FTC Zawór mieszający TVM-H Nr katalogowy Typ Opis Zakres nastawy Cena [PLN] temp. [ C] Głowica FTC montowana na zaworze 013G5081 FTC RA-N, za pomocą wyniesionego czujnika umożliwia regulację temperatury czynnika grzewczego ,60 Nr katalogowy Typ Opis Zakres nastawy Cena [PLN] temp. [ C] 003Z Z1127 TVM-H DN 20 TVM-H DN 25 Zawór mieszający do c.o., k vs 1,9 m 3 /h ,00 *) Zawór mieszający do c.o., k vs 3,0 m 3 /h ,20 *) *) Produkt należy do linii PL28 Strona 46 Linia PL 03/20

53 Wodne ogrzewanie podłogowe Napędy termiczne TWA Szafki rozdzielaczowe z wyposażeniem do ogrzewania podłogowego Napędy termiczne typu TWA Napędy typu TWA-A współpracują z wkładkami w rozdzielaczach i pozwalają na regulację poszczególnych pętli ogrzewania ze względu na temperaturę w pomieszczeniu, w którym znajduje się pętla. Pobór mocy 2 W, czas przejścia < 5 min, IP 41, długość kabla 1200 mm. Nowa niższa cena Nr katalogowy Typ Napięcie Opis Cena [PLN] [V] Napęd termiczny do rozdzielaczy z wkładkami 088H3110 TWA-A NC 24 zaworowymi typu RA, zasilanie 24 V A.C. / D.C., 118,10 50 / 60 Hz, normalnie zamknięty. 088H3111 TWA-A NO 24 J.w. lecz napęd normalnie otwarty. 118,10 Napęd termiczny do rozdzielaczy z wkładkami 088H3112 TWA-A NC 230 zaworowymi typu RA, zasilanie 230 V A.C. / D.C., 118,10 50 / 60 Hz, normalnie zamknięty. 088H3113 TWA-A NO 230 J.w. lecz napęd normalnie otwarty. 118,10 4 Nowa niższa cena Napęd termiczny do rozdzielaczy z wkładkami 088H3114 TWA-A NC/S 24 zaworowymi typu RA, zasilanie 24 V A.C. / D.C., 118,10 50 / 60 Hz, wyłącznik położenia krańcowego, normalnie zamknięty. Napęd termiczny do rozdzielaczy z wkładkami 088H3140 TWA-K NC 24 zaworowymi typu M30x1,5 *), zasilanie 24 V A.C. / D.C., 118,10 50 / 60 Hz, normalnie zamknięty. 088H3141 TWA-K NO 24 J.w. lecz napęd normalnie otwarty. 118,10 Napęd termiczny rozdzielaczy z wkładkami 088H3142 TWA-K NC 230 zaworowymi typu M30x1,5 *), zasilanie 230 V A.C. / D.C., 118,10 50 / 60 Hz, normalnie zamknięty. 088H3143 TWA-K NO 230 J.w. lecz napęd normalnie otwarty. 118,10 *) Połączenie do wkładek Heimeier, MNG, Overtrop typu M30x1,5. Strona 47 Linia PL 20

54 Notatki 4 Strona 48 Linia PL 20

55 Systemy wentylacyji z odzyskiem ciepła Rekuperacja Danfoss Air. Centrale wentylacyjne z odzyskiem ciepła z przeciwprądowym krzyżowym wymiennikiem ciepła i silnikami prądu stałego. Akcesoria. UWAGA: Wszystkie elementy system dostarczane są na adres wskazny przez zamawiającego. Centrale wentylacyjne z odzyskiem ciepła Danfoss Nr katalogowy Opis Wydajność J.m. Opakowanie Cena [PLN] [m³/h] 089F0231 Centrala Danfoss a2 300 szt ,00 (do montażu poziomego) 089F0232 Centrala Danfoss a3 500 szt ,00 (do montażu poziomego) 089F0233 Centrala Danfoss w1 180 szt ,00 (do montażu pionowego) 5 089F0234 Centrala Danfoss w2 300 szt ,00 (do montażu pionowego) Akcesoria do central wentylacyjnych Danfoss Nr katalogowy Opis J.m. Opakowanie Cena [PLN] 089F0236 Filtr G4/G4 a2 szt ,00 089F0237 Filtr G4/G4 a3 szt ,00 089F0238 Filtr G4/G4 w1 szt ,00 089F0239 Filtr G4/G4 w2 szt ,00 089F0240 Filtr G4/F7, a2 szt ,00 089F0241 Filtr G4/F7, a3 szt ,00 089F0242 Filtr G4/F7, w1 szt ,00 089F0243 Filtr G4/F7, w2 szt ,00 089F0262 Syfon do odprowadzania skroplin szt ,00 089F0257 Moduł komunikacyjny CCM szt ,00 089F0291 Bezprzewodowy sterownik Air Dial szt ,00 Menu w języku polskim 089F0235 Kabel USB do komputera PC wraz z oprogramowaniem szt ,00 Strona 49 Linia PL 20-HRV

56 Systemy wentylacyji z odzyskiem ciepła System kanałów elastycznych Danfoss Air Flex UWAGA: Wszystkie elementy system dostarczane są na adres wskazny przez zamawiającego. System kanałów elastycznych Danfoss Air Flex *) Nr katalogowy Opis J.m. Opakowanie Cena [PLN] 089F0600 Rura elastyczna ø63 m ,20 089F0601 Rura elastyczna ø75 m ,80 089F0602 Rura elastyczna ø90 m ,60 089F0606 Łącznik (mufa) do rur elastycznych ø63 szt. 1 6,80 089F0607 Łącznik (mufa) do rur elastycznych ø75 szt. 1 8,10 089F0608 Łącznik (mufa) do rur elastycznych ø90 szt. 1 9, F0609 Pierścień uszczelniający do rur elastycznych ø63 szt ,60 089F0610 Pierścień uszczelniający do rur elastycznych ø75 szt ,60 089F0611 Pierścień uszczelniający do rur elastycznych ø90 szt ,30 089F0612 Zakończenie (korek) rury elastycznej ø63 szt ,20 089F0613 Zakończenie (korek) rury elastycznej ø75 szt ,90 089F0614 Zakończenie (korek) rury elastycznej ø90 szt ,60 089F0615 Zakończenie (korek) do rozdzielaczy i skrzynek rozprężnych szt ,90 089F0616 Rozdzielacz x75 szt ,70 089F0617 Rozdzielacz x75 szt ,80 089F0618 Rozdzielacz x75 szt ,20 089F0619 Skrzynka rozprężna x75 szt ,50 089F0620 Skrzynka rozprężna x75 szt ,70 089F0621 Skrzynka rozprężna - 200x100-2x75 / podłogowa szt ,80 089F0622 Skrzynka rozprężna - 300x100-3x75 / podłogowa szt ,50 089F0623 Skrzynka rozprężna- 200x100-2x75 / ścienna/sufitowa szt ,60 089F0624 Skrzynka rozprężna - 300x100-3x75 / ścienna/sufitowa szt ,10 089F0625 Anemostat nawiewny szt. 1 49,60 089F0626 Anemostat nawiewny szt. 1 53,00 089F0628 Anemostat wywiewny szt. 1 38,20 089F0629 Anemostat wywiewny szt. 1 44,50 089F0631 Kratka do skrzynki rozprężnej 200x100 szt ,60 089F0632 Kratka do skrzynki rozprężnej 300x100 szt ,20 Strona 50 Linia PL 20-HRV *) Produkty dostępne pod koniec I kwartału 2010

57 Systemy wentylacyji z odzyskiem ciepła System kanałów elastycznych Danfoss Air Flex UWAGA: Wszystkie elementy system dostarczane są na adres wskazny przez zamawiającego. System kanałów elastycznych Danfoss Air Flex *) Nr katalogowy Opis J.m. Opakowanie Cena [PLN] 089F0633 Przepustnica do kratki 200x100 szt ,60 089F0634 Przepustnica do kratki 300x100 szt ,00 089F0635 Przejście - Rura elastyczna ø90 / Kanał stalowy ø80 szt. 1 95,40 089F0636 Przejście - Rura elastyczna ø75 /Kanał stalowy ø63 szt. 1 92,00 089F0639 Uchwyt montażowy do rur elastycznych 3x63 szt. 1 52,20 089F0640 Uchwyt montażowy do rur elastycznych 2x75 szt. 1 55, F0641 Uchwyt montażowy do rur elastycznych 3x75 szt. 1 57,70 089F0642 Uchwyt montażowy do rur elastycznych 3x90 szt. 1 63,60 089F0643 Klapa serwisowa do rozdzielacza szt ,30 *) Produkty dostępne pod koniec I kwartału 2010 Strona 51 Linia PL 20-HRV

58 Notatki 5 Strona 52 Linia PL 20-HRV

59 Elektroniczne regulatory temperatury Programowalne termostaty pokojowe do układów c.o. i c.w.u oraz klimatyzacji. Termostaty programowalne pokojowe pozwalają różnicować utrzymywaną temperaturę w wybranych przedziałach czasowych. Posiadają szereg dodatkowych funkcji podnoszących komfort i oszczędność użytkowania instalacji. Wersje z komunikacją radiową nie potrzebują przewodów między termostatem a siłownikiem. Wyjścia przekaźnikowe V, 50 Hz, obciążalność styków 6 (2)A. Zasilanie bateryjne. Zakres temperatur 5-30 C. Maksymalna temperatura otoczenia 45 C. Nr katalogowy Typ Opis Cena [PLN] Dwa programy czasowe - dni tygodnia / weekend, 087N TP nastaw temperatur dziennie, funkcja termostatu, 411,40 zabezpieczenie przeciwzamrożeniowe. 087N TP 5001-RF J.w. - komunikacja radiowa. 454,10 Programowanie indywidualne dla 7 dni tygodnia, lub 5 / 2, 6 nastaw temperatur dziennie, regulacja 087N7400 TP 7000 chronoproporcjonalna, optymalny start, program 537,00 wakacyjny, funkcja termostatu, zabezpieczenie przeciwzamrożeniowe. 087N7401 TP 7000-A J.w. - wersja ze zdalnym czujnikiem. 591,20 087N7410 TP 7000-RF J.w. - czujnik wbudowany, komunikacja radiowa. 603, N7892 TP 9000 Zdalny czujnik temperatury, trzy programy czasowe: programowanie 7 dniowe, 5/2 dni lub 24-godzinne, 6 temperatur dziennie, regulacja czasowa wody użytkowej do trzech przełączeń na dobę, obciążalność styków 3 (1)A. 591,20 Odbiorniki do termostatów w wersji radiowej TP 5000-RF, TP 7000-RF, RT-RF, RET-B-RF. Wyjścia przekaźnikowe, 230 V, 50 Hz, obciążalność styków 3 (1)A. Częstotliwość komunikacji MHz, maksymalna odległość między nadajnikiem i odbiornikiem 30 m. Odbierają drogą radiową sygnał z termostatu i przekazują na element wykonawczy. Nr katalogowy Typ Opis Cena [PLN] 087N7476 RX-1 Jednokanałowy, 1xSPDT. 465,60 087N7477 RX-2 Dwukanałowy, 1xSPDT, 1xSPST. 533,40 087N7478 RX-3 Trójkanałowy, 1xSPDT, 2xSPST. 599,70 Termostaty programowalne HC przeznaczone do sterowania systemami 4-rurowymi. Pozwalają na regulację sekwencyjną z jednym przedziałem temperatury dla ogrzewania i jednym dla chłodzenia. Podwójna nastawa temperatury (dla ogrzewania i chłodzenia) zapewnia uzyskanie maksymalnej wydajności. Automatyczny wybór funkcji. Nr katalogowy Typ Opis Zasilanie Cena [PLN] 087N7053 HC Wyjście na wentylator trójbiegowy Bateria 686,00 zakres temperatury: - przy ogrzewaniu 5-30 C, - przy chłodzeniu C, - wielkość martwej strefy 1, 2, 3, lub 4 C. 087N7057 HC J. w. 230 V~ 686,00 Strona 53 Linia PL 03

60 Elektroniczne regulatory temperatury Termostaty ręczne do obiegów grzewczych i / lub chłodzących Termostaty ręczne do regulacji obiegów grzewczych. Pozwalają utrzymywać żądaną temperaturę i dostosować ją do potrzeb użytkownika. Styki beznapięciowe SPDT, dokładność regulacji 1K, strefa nieczułości ± 1K, 50 Hz. Wyjścia przekaźnikowe V. Zakres temperatur 5-30 C (RMT 8-30 C). Nr katalogowy Typ Opis Cena [PLN] 087N1100 RMT 230 Obciążalność styków 10 (4)A, strefa nieczułości 2,5 K. 103,50 087N7251 RET-B Ciekłokrystaliczny wyświetlacz, 3 (1)A. 294,40 087N7270 RET-B RF J.w. z komunikacją radiową. 356,30 *) 6 087N7255 RET-B-LS Ciekłokrystaliczny wyświetlacz, przełącznik AUTO / OFF, 3 (1)A. 328,90 087N6996 RT 51 Ciekłokrystaliczny wyświetlacz, przełącznik 306,70 Dzień / Noc, zasialanie bateryjne 6 (2)A, odczyt temperatury w pomieszczeniu. 087N6999 RT 51-RF J.w. z komunikacją radiową. 368,30 *) 087N6997 RT 52 Ciekłokrystaliczny wyświetlacz, przełącznik 359,70 Dzień / Noc, automatyczny powrót do nastawy Dzień, programowanie godzin powrotu do cyklu 5 / 2 dni, zasilenie bateryjne 6 (2)A, odczyt temperatury w pomieszczeniu. 087N7001 RT 52-RF J.w. z komunikacją radiową. 415,30 *) Termostaty ręczne dla układów zmiennych, dwufunkcyjnych - grzanie / chłodzenie. Pozwalają utrzymywać żądaną temperaturę i dostosować ją do potrzeb użytkownika. Styki beznapięciowe SPDT, dokładność regulacji 1K, strefa nieczułości ± 1K, 50Hz. Wyjścia przekaźnikowe V. Zakres temperatur 5-30 C. Strona 54 Linia PL 03 *) cena nie zawiera kosztów odbiornika RX (patrz strona 53). Nr katalogowy Typ Opis Cena [PLN] 087N7022 RET-C02 Przełącznik Ogrzewanie / Chłodzenie, 308,00 wyjście dla wentylatora jednobiegowego, wybór trybu pracy systemu wyłączony / automatyczny. 087N7032 RET-C03 Przełącznik Ogrzewanie / Wyłączony / Chłodzenie, 308,00 wyjście dla wentylatora trójbiegowego. Termostaty ręczne dla układów zmiennych dwufunkcyjnych, automatyczna zmiana trybu grzanie /chłodzenie. Obciążalność styków 3 (1)A. Regulacja on / off lub chronoproporcjonalna. Współpracuje z wentylatorem trójbiegowym jednofazowym. Nr katalogowy Typ Opis Cena [PLN] 087N7805 RET 230 HC-3 Współpracuje z 4 rurowymi systemami fan-coil. Nadaje się 343,60 do współpracy z pompami ciepła. Zakres temperatur dla grzania 5-30 C, dla chłodzenia 7-32 C, przy martwej strefie 2K i 9-34 C przy martwej strefie 4K. 087N7808 RET 230 HCW-3 Współpracuje z 2 rurowym systemem fan-coil, z centralnym 437,10 układem zmiany trybu pracy z grzania na chłodzenie. Zmiana trybu pracy termostatu automatyczna, na podstawie temperatury wody w przewodach. Zakres temperatury 5-30 C Temperatura zmiany >30 C - chłodzenie / grzanie, <16 C - grzanie / chłodzenie. Termostaty ręczne dla układów niezmiennych, jednofunkcyjnych grzewczych lub chłodzących. Dane techniczne j.w. Nr katalogowy Typ Opis Cena [PLN] 087N7023 RET-C3 Termostat chłodzenia, 308,00 wyjście na wentylator trójbiegowy, wybór trybu pracy wentylatora automatyczny / ciągły. 087N7007 RET-LS Termostat chłodzenia lub ogrzewania, 246,30 wybór trybu pracy systemu wyłączony / automatyczny.

61 Elektroniczne regulatory temperatury Termostaty regulujące temperaturę medium Przełącznik SPDT, 230V, 50Hz. Nr katalogowy Typ Opis Cena [PLN] Termostat przylgowy, odchyłka 041E0000 ATC regulacji 6-10K, obciążalność styków 15 (2,5)A, 136,50 zakres temperatur C, dostarczany z opaską mocującą (20 do 80 cm). Termostat przylgowy do montażu na rurze, odchyłka 087N6712 ATF regulacji 8K, obciążalność styków 6 (2)A, 209,40 zakres temperatur C, dostarczany z opaską mocującą do rury 1/2-2. Termostat zanurzeniowy, strefa nieczułości 4K, ITC obciążalność styków 10 (2,5)A, 263,60 zakres temperatur 0-90 C. 6 Strona 55 Linia PL 03

62 Elektroniczne regulatory temperatury Zawory z napędami elektrycznymi Zawory te mogą być stosowane w układach grzewczych, chłodniczych i ciepłej wody użytkowej. Przeznaczone są do współpracy z termostatami ręcznymi i programowalnymi. Zawory dwudrogowe, NC z napędem elektrycznym, serii HP, mosiądz, max. temp. czynnika 95 C, p max = 0,7 - (1) bar, PN 10, czas otwarcia / zamknięcia 35 / 20 s, z dźwignią ręcznego otwarcia, sygnał sterujący 2-pkt. Nr katalogowy Typ Opis Średnica k v Cena [PLN] [mm] [m 3 /h] 087N6608 HP 15 Ze złączkami zaciskowymi, przyłącze 15 mm. 15 3,3 474,10 087N6609 HP N6611 HP N6602 HP 0,75 Ze złączkami zaciskowymi, przyłącze 22 mm. Ze złączkami zaciskowymi, przyłącze 28 mm. Gwint wewnętrzny, przyłącze R 3/ ,2 474, ,0 574, ,2 499, N6604 HP 1,0 Gwint wewnętrzny, przyłącze R 1. Zawory trójdrogowe, trójpołożeniowe, serii HS, mosiądz, max. temp. czynnika 95 C, p max = 0,7 - (1) bar, PN 10, przepływ 100% A lub 100% B lub 50% A i 50% B, z dźwignią ręcznego otwarcia, czas otwarcia / zamknięcia 35 / 20 s ,0 574,50 Nr katalogowy Typ Opis Średnica k v Cena [PLN] [mm] [m 3 /h] 087N6650 HS3 B 15 Ze złączkami zaciskowymi, przyłącze 15 mm. 15 3,0 783,50 087N6613 HS3 B N6651 HS3 B N6648 HS3 B 0,75 087N6649 HS3 B 1,0 Ze złączkami zaciskowymi, przyłącze 22 mm. Ze złączkami zaciskowymi, przyłącze 28 mm. Gwint wewnętrzny, przyłącze R 3/4. Gwint wewnętrzny, przyłącze R ,8 783, ,9 978, ,1 782, ,9 782,30 Napędy do zaworów HP2 i HS3 Nr katalogowy Typ Opis Cena [PLN] 087N6579 HPA2 Napęd do zaworów HP2, 272,70 SPST, 230 V. 087N6587 HSA3 Napęd do zaworu HS3, 405, V. Strona 56 Linia PL 03

63 Wentylatory Wentylatory łazienkowe Wentylatory łazienkowe typu E-SMILE przeznaczone są do wentylacji mechanicznej łazienek. Znajdują także zastosowanie w toaletach, małych pomieszczeniach magazynowych, poczekalniach, biurach, małych barach itp. Wentylatory przyjazne środowisku, wykonane z materiałów biodegradowalnych, o niskim poborze mocy. Charakteryzuje się cichą pracą. Jednofazowy silnik indukcyjny 230 V, 50 Hz. Posiadają podwójną izolację dzięki czemu nie jest wymagane uziemienie. Zabezpieczenie przed porażeniem prądem w klasie II, stopień ochrony IP X4. Wentylatory E-SMILE przystosowane są do pracy w dowolnej pozycji. Maksymalna temperatura wyciąganego powietrza nie powinna przekraczać 40 C. Wentylatory E-SMILE posiadają przepustnicę zwrotną zabepieczającą przed przepływem zwrotnym powietrza. Nr katalogowy Typ Opis Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 2SM20000 E-SMILE 100 Standard. 90 7,5 36,10 Regulowane opóźnienie czasowe 2SM20020 E-SMILE 100 CMT ze zmianą pracy na nizszą 90 / 60 7,5 / 5 58,60 prędkość obrotową. Higrostat regulowany, regulowane 2SM20040 E-SMILE 100 CMHT opóźnienie czasowe ze zmianą 90 / 60 7,5 / 5 81,40 pracy na nizszą prędkość obrotową. Higrostat regulowany, prędkość 2SM20060 E-SMILE 100 MHY obrotowa regulowana w zależności 90 do 7,5 79,80 SMART od zawartości wilgoci w powietrzu. 2SM20080 E-SMILE Wersja dwubiegowa do pracy ciągłej. 90 / 60 7,5 / 5 65,40 7 Wentylatory łazienkowe typu E-STYLE przeznaczone są do wentylacji mechanicznej łazienek. Znajdują także zastosowanie w toaletach, małych pomieszczeniach magazynowych, poczekalniach, biurach, małych barach itp. Obudowa wykonana jest z tworzyw sztucznych. Jednofazowy silnik indukcyjny 230 V, 50 Hz. Posiadają podwójną izolację dzięki czemu nie jest wymagane uziemienie. Zabezpieczenie przed porażeniem prądem w klasie II, stopień ochrony IP X4. Wentylatory E-STYLE przystosowane są do pracy w dowolnej pozycji. Maksymalna temperatura wyciąganego powietrza nie powinna przekraczać 40 C. Wentylatory E-STYLE posiadają przepustnicę zwrotną zabepieczającą przed przepływem zwrotnym powietrza oraz lampkę kontrolną. Nr katalogowy Typ Opis Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 2MU70150 E-STYLE 100 Standard ,20 2MU70160 E-STYLE 100 T Opóźnienie czasowe regulowane. 45,90 2MU70170 E-STYLE 100 HT Higrostat regulowany, opóźnienie 64,50 czasowe regulowane. 2MU70280 E-STYLE 100 PIR Czujnik ruchu. 75,90 2MU72150 E-STYLE 120 Standard ,20 2MU72160 E-STYLE 120 T Opóźnienie czasowe regulowane. 48,00 2MU72170 E-STYLE 120 HT Higrostat regulowany, opóźnienie 69,50 czasowe regulowane. 2MU72280 E-STYLE 120 PIR Czujnik ruchu. 78,90 2MU75150 E-STYLE 150 Standard ,60 2MU75160 E-STYLE 150 T Opóźnienie czasowe regulowane. 60,20 2MU75170 E-STYLE 150 HT Higrostat regulowany, opóźnienie 78,90 czasowe regulowane. 2MU75280 E-STYLE 150 PIR Czujnik ruchu. 83,20 Strona 57 Linia Wentylatory

64 Wentylatory Wentylatory łazienkowe Wentylatory łazienkowe typu MURO PLUS przeznaczone są do wentylacji mechanicznej łazienek. Znajdują także zastosowanie w toaletach, małych pomieszczeniach magazynowych, poczekalniach, biurach, małych barach itp. Obudowa wykonana jest z tworzyw sztucznych. Jednofazowy silnik indukcyjny 230 V, 50 Hz wyposażony jest w termiczne zabepieczenie uzwojeń przed przeciążeniem. Zabezpieczenie przed porażeniem prądem w klasie II, stopień ochrony IP X4. Wentylatory MURO PLUS przystosowane są do pracy w dowolnej pozycji. Maksymalna temperatura wyciąganego powietrza nie powinna przekraczać 40 C. Nr katalogowy Typ Opis Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 2MU40760 MURO 100 Standard ,90 2MU40800 MURO 100 T Opóźnienie czasowe regulowane. 33,00 2MU40820 MURO 100 HT Higrostat regulowany, opóźnienie 54,80 czasowe regulowane. 2MU40840 MURO 100 A Automatyczna żaluzja. 38,60 2MU40860 MURO 100 AT Automatyczna żaluzja, opóźnienie 53,00 czasowe regulowane. 2GG10030 żaluzja grawitacyjna 2,70 2MU42640 MURO 120 Standard ,90 2MU42680 MURO 120 T Opóźnienie czasowe regulowane. 38,60 2MU42700 MURO 120 HT Higrostat regulowany, opóźnienie 65,90 czasowe regulowane. 2GG12030 żaluzja grawitacyjna 3,60 7 2MU45740 MURO 150 Standard ,60 2MU45780 MURO 150 T Opóźnienie czasowe regulowane. 51,60 2MU45800 MURO 150 HT Higrostat regulowany, opóźnienie 78,90 czasowe regulowane. 2GG15030 żaluzja grawitacyjna 4,40 Strona 58 Linia Wentylatory

65 Wentylatory Wentylatory dachowe Wentylatory typu FC przeznaczone są do wentylacji pomieszczeń użyteczności publicznej jak i przemysłowych. Mogą pracować podłączone do kanałów wentylacyjnych jak i bezpośrednio bez podłączeń. Wylot powietrza jest poziomy. Przeznaczone są do wyciągania powietrza czystego lub lekko zanieczyszczonego o temperaturze do 80 C. Silnik wentylatora znajduje się poza strumieniem powietrza. Wirnik z łopatkami pochylonymi do tyłu oraz podstawa wentylatora wykonane są z blachy stalowej ocynkowanej, natomiast siatka ochronna z prętów stalowych pomalowanych farbą epoksydową. Obudowa: poliester wzmocniony włóknem szklanym, całość pomalowana na kolor szary. Wentylatory typu FC mogą być wyposażone w asynchroniczne silniki trójfazowe 400 V, 50 Hz przystosowane do współpracy z przetwornicami częstotliwości w zakresie Hz lub jednofazowe silniki 230 V, 50 Hz z kondensatorem. Klasa izolacji F. Stopień ochrony IP 55. Nr katalogowy Typ Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 1FC25480 FC 254 T ,70 1FC25490 FC 254 M ,30 1FC32480 FC 314 T ,00 1FC32490 FC 314 M ,70 1FC32680 FC 316 T ,60 1FC32690 FC 316 M ,50 1FC36480 FC 354 T ,50 1FC36490 FC 354 M ,30 1FC36680 FC 356 T ,90 1FC36690 FC 356 M ,10 1FC41480 FC 404 T ,80 1FC41490 FC 404 M ,30 1FC41680 FC 406 T ,00 1FC41690 FC 406 M ,80 1FC41880 FC 408 T ,40 7 1FC46480 FC 454 T ,20 1FC46490 FC 454 M ,10 1FC46680 FC 456 T ,20 1FC46880 FC 458 T ,00 1FC50100 FC 504 T ,90 1FC50680 FC 506 T ,00 1FC50880 FC 508 T ,80 1FC57680 FC 566 T ,50 1FC57880 FC 568 T ,30 1FC66610 FC 636 T ,60 1FC68810 FC 638 T ,40 1FC72610 FC 716 T ,30 1FC72810 FC 718 T ,10 1FC76610 FC 756 T ,00 1FC76810 FC 758 T ,20 Dla wersji z silnikami trójfazowymi dostępne wykonanie przeciwwybuchowe, ceny na życzenie. Uwaga: W celu zamówienia wentylatora w wersji przeciwwybuchowej koniecznie jest przesłanie specyfikacji ATEX. Strona 59 Linia Wentylatory

66 Wentylatory Wentylatory dachowe Wentylatory typu FCV przeznaczone są do wentylacji pomieszczeń użyteczności publicznej jak i przemysłowych. Mogą pracować podłączone do kanałów wentylacyjnych jak i bezpośrednio bez podłączeń. Wylot powietrza jest pionowy. Przeznaczone są do wyciągania powietrza czystego lub lekko zanieczyszczonego o temperaturze do 60 C. Silnik wentylatora znajduje się poza strumieniem powietrza. Wirnik z łopatkami pochylonymi do tyłu oraz podstawa wentylatora wykonane są z blachy stalowej ocynkowanej, natomiast siatka ochronna z prętów stalowych pomalowanych farbą epoksydową. Obudowa: poliester wzmocniony włóknem szklanym, całość pomalowana na kolor szary. Wentylatory typu FCV mogą być wyposażone w asynchroniczne silniki trójfazowe 400 V, 50 Hz przystosowane do współpracy z przetwornicami częstotliwości w zakresie Hz lub jednofazowe silniki 230 V, 50 Hz z kondensatorem. Klasa izolacji F. Stopień ochrony IP 55. Nr katalogowy Typ Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] * FCV 254 T ,50 1FV02540 FCV 254 M ,00 1FV03180 FCV 314 T ,90 1FV03190 FCV 314 M ,10 1FV03380 FCV 316 T ,50 1FV03390 FCV 316 M ,40 1FV03480 FCV 354 T ,60 1FV03490 FCV 354 M ,30 1FV03680 FCV 356 T ,80 1FV03690 FCV 356 M ,60 7 1FV04180 FCV 404 T ,80 1FV04190 FCV 404 M ,40 1FV04280 FCV 406 T ,70 * FCV 406 M ,40 * FCV 408 T ,50 1FV04480 FCV 454 T ,40 1FV04490 FCV 454 M ,90 1FV04680 FCV 456 T ,40 1FV04780 FCV 458 T ,20 1FV50000 FCV 504 T ,30 1FV01180 FCV 506 T ,80 1FV05280 FCV 508 T ,90 1FV05780 FCV 566 T ,90 1FV05880 FCV 568 T ,60 1FV66610 FCV 636 T ,80 * FCV 638 T ,20 1FV72610 FCV 716 T ,70 * FCV 718 T ,00 * FCV 756 T ,30 * FCV 758 T ,80 Strona 60 Linia Wentylatory

67 Wentylatory Wentylatory dachowe Wentylatory typu FC-2V są przeznaczone do wentylacji kuchni, pomieszczeń użyteczności publicznej jak i przemysłowych. Wylot powietrza jest poziomy. Wentylatory FC-2V mogą wyciągać powietrze czyste lub lekko zanieczyszczone o temperaturze do 80 C. Wirnik z łopatkami pochylonymi do tyłu oraz podstawa wentylatora wykonane są z blachy stalowej ocynkowanej, natomiast siatka ochronna z prętów stalowych pomalowanych farbą epoksydową. Obudowa: poliester wzmocniony włóknem szklanym, całość pomalowana na kolor szary. Wentylatory typu FC-2V są wyposażone w asynchroniczne silniki trójfazowe 400 V, 50 Hz przystosowane do pracy na dwóch prędkościach obrotowych przy zastosowaniu przełącznika gwiazda / trójkąt. Klasa izolacji F. Stopień ochrony IP 55. Nr katalogowy Typ Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 1FC32470 FC 31-2V ,70 1FC36470 FC 35-2V ,40 1FC41470 FC 40-2V ,00 1FC46470 FC 45-2V ,90 1FC50470 FC 50-2V ,20 1FC57670 FC 56-2V ,40 1FC66630 FC 63-2V ,30 1FC72630 FC 71-2V ,60 1FC76630 FC 75-2V ,70 7 Wentylatory typu FCV-2V przeznaczone są do wentylacji pomieszczeń użyteczności publicznej jak i przemysłowych. Mogą pracować podłączone do kanałów wentylacyjnych jak i bezpośrednio bez podłączeń. Wylot powietrza jest pionowy. Przeznaczone są do wyciągania powietrza czystego lub lekko zanieczyszczonego o temperaturze do 60 C. Silnik wentylatora znajduje się poza strumieniem powietrza. Wirnik z łopatkami pochylonymi do tyłu oraz podstawa wentylatora wykonane są z blachy stalowej ocynkowanej, natomiast siatka ochronna z prętów stalowych pomalowanych farbą epoksydową. Obudowa: poliester wzmocniony włóknem szklanym, całość pomalowana na kolor szary. Wentylatory typu FC-2V mogą być wyposażone w asynchroniczne dwubiegowe silniki trójfazowe 400 V, 50 Hz lub jednofazowe silniki 230 V, 50 Hz z kondensatorem. Klasa izolacji F. Stopień ochrony IP 55. Nr katalogowy Typ Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 1FV03170 FCV 31-2V ,20 1FV03470 FCV 35-2V ,60 1FV04170 FCV 40-2V ,80 1FV04470 FCV 45-2V ,80 * FCV 50-2V ,60 1FV05800 FCV 56-2V ,80 1FV63110 FCV 63-2V ,70 * FCV 71-2V ,70 * FCV 75-2V ,80 Strona 61 Linia Wentylatory

68 Wentylatory Wentylatory dachowe Wentylatory typu FC-HT przeznaczone są do wentylacji pomieszczeń użyteczności publicznej jak i przemysłowych. Mogą pracować podłączone do kanałów wentylacyjnych jak i bezpośrednio bez podłączeń. Wylot powietrza jest poziomy. Przeznaczone są do wyciągania powietrza czystego lub lekko zanieczyszczonego o temperaturze do 80 C - praca ciągła. Seria FC-HT znajduje zastosowanie w instalacjach wyciągowych przystosowanych do awaryjnego działania podczas pożaru (wentylatory oddymiające). Posiadają wytrzymałość ogniową 400 C/2h potwierdzoną badaniami przeprowadzonymi wg normy BS 7346: Część 2: Wirnik z łopatkami pochylonymi do tyłu oraz podstawa wentylatora wykonane są z blachy stalowej ocynkowanej, natomiast siatka ochronna z prętów stalowych pomalowanych farbą epoksydową. Obudowa: poliester wzmocniony włóknem szklanym, całość pomalowana na kolor szary. Wentylatory typu FC-HT są wyposażone w silniki trójfazowe 400 V, 50 Hz przystosowane do regulacji przełącznikiem gwiazda/trójkąt. Klasa izolacji F. Stopień ochrony IP 55. Nr katalogowy Typ Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 1FC36820 FC-HT 35-2V ,10 1FC42020 FC-HT 40-2V ,40 1FC51020 FC-HT 50-2V ,30 1FC65020 FC-HT 63-2V ,30 7 1FC73020 FC-HT 71-2V ,50 1FC77020 FC-HT 75-2V ,90 Wentylatory typu FC-AC przeznaczone są do wyciągania agresywnych dymów i oparów o temperaturze do 60 C. Główne zastosowanie znajdują w przemyśle chemicznym, laboratoriach, galwanizerniach i wszędzie, gdzie występuje problem agresywnych lub słonych oparów. Wirnik z łopatkami pochylonymi do tyłu wykonany jest z polipropylenu. Obudowa i podstawa są zrobione z poliestru wzmocnionego włóknem szklanym, a siatka ochronna z drutu stalowego pokrytego plastikiem. Wentylatory typu FC-AC mogą być wyposażone w asynchroniczne silniki trójfazowe 400 V, 50 Hz lub jednofazowe silniki 230 V, 50 Hz z kondensatorem. Klasa izolacji F. Stopień ochrony IP 55. Nr katalogowy Typ Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 1FC25800 FC-AC 254 T ,20 1FC25810 FC-AC 254 M ,80 1FC31810 FC-AC 314 T ,40 1FC31820 FC-AC 314 M ,00 1FC31800 FC-AC 316 T ,40 1FC31830 FC-AC 316 M ,70 1FC35800 FC-AC 354 T ,20 1FC35820 FC-AC 354 M ,00 1FC35810 FC-AC 356 T ,40 1FC35840 FC-AC 356 M ,70 1FC40850 FC-AC 404 T ,10 1FC40880 FC-AC 404 M ,70 1FC40860 FC-AC 406 T ,10 1FC45810 FC-AC 454 T ,30 1FC45820 FC-AC 454 M ,60 1FC45800 FC-AC 456 T ,60 Strona 62 Linia Wentylatory

69 Wentylatory Wentylatory dachowe Wentylatory typu RE/A przeznaczone są do wentylacji pomieszczeń użyteczności publicznej jak i przemysłowych. Mogą pracować podłączone do kanałów wentylacyjnych jak i bezpośrednio bez podłączeń. Seria RE/A charakteryzuje się zwartą budową i niskim poziomem hałasu. Wylot powietrza jest poziomy. Przeznaczone są do wyciągania powietrza czystego o temperaturze do 40 C. Podstawa wentylatorów RE/A wykonana jest z blachy stalowej ocynkowanej, siatka ochronna z prętów stalowych pomalowanych farbą epoksydową, wirnik z łopatkami pochylonymi do tyłu również wykonany jest z ocynkowanej blachy stalowej. Obudowa jest aluminiowa. Wentylatory typu RE/A są wyposażone w jednofazowy silnik indukcyjny z zewnętrznym wirnikiem 230 V, 50 Hz przystosowany do elektronicznej regulacji prędkości obrotowej. Klasa izolacji F. Stopień ochrony IP 55. Nr katalogowy Typ Wydajność Pobór Odpowiednie regulatory Cena [EURO] max. [m 3 /h] mocy [W] prędkości 1RE20420 RE/A 202 M R15 *) / RVM 300,10 1RE25450 RE/A 252 M R15 *) / RVM 375,60 1RE25440 RE/A 254 M R15 *) / RVM 359,60 1RE30430 RE/A 314 M R15 *) / RVM 583,70 1RE35440 RE/A 354 M RV-1 / RVM-2 807,70 *) regulator prędkości obrotowej R15 zastępuje dotychczas występujący regulator RVN Wentylatory typu REV przeznaczone są do wentylacji pomieszczeń użyteczności publicznej jak i przemysłowych. Mogą pracować podłączone do kanałów wentylacyjnych jak i bezpośrednio bez podłączeń. Seria REV charakteryzuje się zwartą budową i niskim poziomem hałasu. Wylot powietrza jest pionowy. Przeznaczone są do wyciągania powietrza czystego o temperaturze do 40 C. Podstawa wentylatorów REV wykonana jest z blachy stalowej ocynkowanej, siatka ochronna z prętów stalowych pomalowanych farbą epoksydową, wirnik z łopatkami pochylonymi do tyłu również wykonany jest z ocynkowanej blachy stalowej. Obudowa: ABS, całość pomalowana na kolor szary. Wentylatory typu REV są wyposażone w silniki trójfazowe 400 V / 700 V przystosowane do pracy na dwóch prędkościach obrotowych (poprzez przełącznik gwiazda / trójkąt) lub jednofazowe z zewnętrznym wirnikiem 230 V, 50 Hz przystosowane do elektronicznej regulacji prędkości obrotowej. Klasa izolacji F. Stopień ochrony IP 55. Wykonanie: dwie prędkości obrotowe. Obudowa: ABS. 7 Nr katalogowy Typ Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 1RV25500 REV 252 M ,00 1RV25600 REV 254 M ,00 1RV31500 REV 314 M ,50 1RV35500 REV 354 M ,00 1RV31550 REV 314 T ,30 1RV35550 REV 354 T ,90 1RV40550 REV 404 T ,00 Strona 63 Linia Wentylatory

70 Wentylatory Wentylatory dachowe Przepustnice grawitacyjne typu TS. Nr katalogowy Typ Cena [EURO] 1TS20000 TS 20 68,50 1TS25000 TS 25 69,80 1TS30000 TS 31 73,30 1TS35000 TS 35 91,00 1TS40000 TS ,20 1TS55000 TS ,80 1TS60000 TS ,00 Tłumiki typu GR przystosowane do montażu z przepustnicą. Nr katalogowy Typ Cena [EURO] 1SI04560 GR ,00 1SI04570 GR ,10 1SI04540 GR ,90 1SI04580 GR ,70 1SI06910 GR ,70 7 Podstawy dachowe - wykonanie: stal ocynkowana. Nr katalogowy Typ Cena [EURO] 2FC31000 P 25 / ,80 2FC35000 P ,40 2FC40000 P 40 / ,00 2FC50000 P 50 / ,80 2FC63000 P 63 / 71 / ,30 Strona 64 Linia Wentylatory

71 Wentylatory Wentylatory osiowe - kanałowe Wentylatory osiowe typu CC przeznaczone są do systemów wentylacyjnych, w których zachodzi potrzeba wymiany dużej ilości powietrza przy niskim ciśnieniu. Znajdują one zastosowanie zarówno w budownictwie publicznym jak i w przemyśle. Zakres temperatur przetłaczanego powietrza wynosi od -10 C do +50 C Cylindryczna obudowa wykonana jest z blachy pomalowanej na kolor szary. Po obu stronach zakończona jest kołnierzami. Wirnik ma łopatki plastikowe, natomiast piasta jest aluminiowa. Cylindryczna obudowa wykonana jest w tzw. wersji krótkiej (silnik elektryczny wystaje poza obudowę). Jeśli wymagane jest całkowite osłonięcie silnika obudową wentylatora to należy dodatkowo zastosować element przedłużający typu CCpro. Standardowy kierunek przepływu powietrza: silnik-wirnik. Wentylatory typu CC mogą być wyposażone w asynchroniczne silniki trójfazowe 400 V, 50 Hz przystosowane do współpracy z przetwornicami częstotliwości w zakresie Hz lub jednofazowe 230 V, 50 Hz. Klasa izolacji F. Stopień ochrony IP 55. Unikalną cechą wentylatorów CC i CC-HT (wykonanie wysokotemperaturowe) jest możliwość wyposażenia ich opcjonalnie w obudowę TAV lub TAV-HT (wykonanie wysokotemperaturowe). Opcja ta dostepna jest dla wentylatorów CC (CC-HT) Zastosowanie wentylatora CC z obudową TAV lub wentylatora CC-HT z obudową TAV-HT pozwala na wykorzystanie wentylatorów w aplikacjach dachowych rownież w wersji wysokotemperaturowej (jako wentylatory oddymiające w kategorii temperaturowej F400 zgodne z EN odporne na temperaturę 400 C w czasie 120 minut ). Obudowy TAV patrz strona 67. Wentylatory CC-HT i obudowy TAV-HT dostępne są na życzenie. Uwaga: W celu zamówienia wentylatora w wersji przeciwwybuchowej koniecznie jest przysłanie specyfikacji ATEX. Nr katalogowy Typ Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 1CC33020 CC 312 T ,80 1CC33030 CC 312 M ,00 1CC33200 CC 314 / A T ,20 1CC33220 CC 314 / A M ,70 1CC33300 CC 314 / B T ,20 1CC33320 CC 314 / B M ,70 1CC33280 CC-ATX 314 /A T ,70 1CC37000 CC 352 T ,70 1CC37020 CC 352 M ,80 1CC37200 CC 354 / A T ,10 1CC37220 CC 354 / A M ,60 1CC37300 CC 354 / B T ,10 1CC37320 CC 354 / B M ,60 1CC37280 CC-ATX 354 / A T ,10 1CC43000 CC 402 T ,60 1CC43020 CC 402 M ,90 1CC43200 CC 404 / A T ,10 1CC43220 CC 404 / A M ,80 1CC43300 CC 404 / B T ,10 1CC43320 CC 404 / B M ,80 1CC43310 CC-ATX 404 / A T ,90 1CC47200 CC 454 / A T ,30 1CC47220 CC 454 / A M ,60 1CC47300 CC 454 / B T ,30 1CC47320 CC 454 / B M ,60 1CC47400 CC 454 / C T ,20 1CC47420 CC 454 / C M ,50 1CC47280 CC-ATX 454 / A T ,70 1CC52000 CC 504 / A T ,00 1CC52200 CC 504 / B T ,00 1CC52300 CC 506 T ,10 1CC52400 CC 508 T ,60 1CC52080 CC-ATX 504 / A T ,60 1CC52480 CC-ATX 506 T ,60 1CC52380 CC-ATX 508 T ,20 1CC58000 CC 564 / A T ,30 1CC58200 CC 564 / B T ,30 1CC58300 CC 566 T ,30 1CC58400 CC 568 T ,20 1CC58080 CC-ATX 564 / A T ,30 1CC58380 CC-ATX 566 T ,30 7 Strona 65 Linia Wentylatory

72 Wentylatory Wentylatory osiowe - kanałowe Wentylatory osiowe typu CC - c.d. Nr katalogowy Typ Wydajność Pobór Cena [EURO] max. [m 3 /h] mocy [W] 7 1CC58480 CC-ATX 568 T ,30 1CC65000 CC 634 / A T ,90 1CC65200 CC 634 / B T ,90 1CC65300 CC 636 T ,10 1CC65400 CC 638 T ,50 1CC65080 CC-ATX 634 /A T ,40 1CC65380 CC-ATX 636 T ,00 1CC65480 CC-ATX ,80 1CC73000 CC 714 / A T ,90 1CC73200 CC 714/ B T ,90 1CC73300 CC 716 T ,40 1CC73400 CC 718 T ,30 1CC73030 CC-ATX 714 / A T ,00 1CC73380 CC-ATX 716 T ,90 1CC73480 CC-ATX 718 T ,10 1CC83000 CC 804 / A T ,60 1CC83030 CC 804 / B T ,60 1CC83100 CC 804 / C T ,50 CC-ATX 804 / B T ,40 1CC83050 CC 806 / A T ,10 CC 806 / B T ,00 1CC83060 CC 806 / C T ,00 CC-ATX 806 / B T ,60 1CC83220 CC 808 / A T ,40 CC 808 / B T ,40 CC 808 / C T ,50 CC-ATX 808 / B T ,00 1CC90750 CC 904 / A T ,60 1CC90720 CC 904 / B T ,60 1CC91050 CC 904 / C T ,70 CC-ATX 904 / B T ,30 1CC91000 CC 906 / A T ,60 1CC90710 CC 906 / B T ,10 1CC90570 CC 906 / C T ,10 CC-ATX 906 / B T ,30 CC 908 / A T ,90 CC 908 / B T ,80 1CC91080 CC 908 / C T ,80 1CC91090 CC-ATX 908 / B T ,40 1CC10230 CC 1004 / A T ,40 1CC10240 CC 1004 / B T ,20 1CC10270 CC 1004 / C T ,50 CC-ATX 1004 / B T ,00 1CC10160 CC 1006 / A T ,80 1CC10140 CC 1006 / B T ,30 1CC10180 CC 1006 / C T ,90 CC-ATX 1006 / B T ,00 1CC10170 CC 1008 / A T ,40 CC 1008 / B T ,80 CC 1008 / C T ,00 CC-ATX 1008 / B T ,20 1CC11270 CC 1126 / A T ,50 CC 1126 / B T ,60 1CC11360 CC 1126 / C T ,60 CC 1128 / A T ,50 CC 1128 / B T ,80 CC 1128 / C T ,80 1CC12600 CC 1256 / A T ,00 1CC12580 CC 1256 / B T ,30 CC 1256 / C T ,30 CC 1258 / A T ,30 CC 1258 / B T ,60 CC 1258 / C T ,20 Strona 66 Linia Wentylatory

73 Wentylatory Wentylatory osiowe - kanałowe Wyposażenie dodatkowe Obudowa TAV Zastosowanie obudowy TAV oraz dodatkowtch akcesoriów umożliwia rozbudowę wentylatorów CC do wysokiej wydajności wentylatorów dachowych. Prosimy o kontakt z doradcą w celu zapoznania się z pełną ofertą niezbędnych akcesoriów. Na życzenie dostępne są również obudowy TAV-HT (w wykonaniu wysokotemperaturowym jako wentylatory oddymiające w kategorii temperaturowej F400 zgodne z EN odporne na temperaturę 400 C w czasie 120 minut). Nr katalogowy Typ Cena [EURO] 1TV0807 Obudowa TAV ,10 1TV0907 Obudowa TAV ,10 1TV1007 Obudowa TAV ,30 1TV1127 Obudowa TAV ,30 1TV1257 Obudowa TAV ,10 Element przedłużający typu CCpro Nr katalogowy Typ Cena [EURO] 1CC93100 CC 31 pro 61,60 1CC93500 CC 35 pro 61,60 1CC94000 CC 40 pro 61,60 1CC94500 CC 45 pro 61,60 1CC95000 CC 50 pro 69,20 1CC95600 CC 56 pro 77,30 1CC96300 CC 63 pro 82,60 1CC97100 CC 71 pro 115,40 1CC98000 CC 80 pro 157,40 1CC99000 CC 90 pro 205,90 CC 100 pro 232,10 7 Połączenia elastyczne typu CCga Wsporniki montażowe typu CCpi Nr katalogowy Typ Cena [EURO] 1SU53100 CCga ,00 1SU53500 CCga ,80 1SU54000 CCga ,50 1SU54500 CCga ,80 1SU55000 CCga ,40 1SU55600 CCga ,70 1SU56300 CCga ,50 1SU57100 CCga ,20 1SU58000 CCga ,50 1SU59000 CCga ,90 1SU60000 CCga ,90 Nr katalogowy Typ Cena [EURO] 1ST03100 CCpi ,90 1ST03500 CCpi ,90 1ST04000 CCpi ,70 1ST04500 CCpi ,20 1ST05000 CCpi ,70 1ST05600 CCpi ,60 1ST06300 CCpi ,80 1ST07100 CCpi ,00 1ST08000 CCpi ,70 1ST09000 CCpi ,20 1ST10000 CCpi ,30 Strona 67 Linia Wentylatory

74 Wentylatory Wentylatory kanałowe promieniowe AXC Wentylatory kanałowe, promieniowe typu AXC transportują powietrze wzdłuż osi kanału podobnie jak wentylatory osiowe, ale zapewniają jednocześnie lepszą charakterystykę wentylatora (większe ciśnienia i wydajności). Wentylatory AXC charakteryzują się zwartą budową zapewniającą szybki i łatwy montaż. Średnice wentylatorów odpowiadają najpopularniejszym średnicom przewodów wentylacyjnych. Wentylatory AXC mogą być stosowane zarówno jako wyciągowe jak i nawiewne. Maksymalna temperatura przetłaczanego powietrza nie powinna przekraczać 60 C. Obudowa wykonana jest z blachy stalowej pomalowanej farbą epoksydową na kolor szary. Wirnik z łopatkami pochylonymi do tyłu. Wentylatory typu AXC wyposażone są w jednofazowe silniki 230 V, 50 Hz przystosowane do regulacji prędkości obrotowej i posiadają termiczne zabezpieczenie uzwojenia przed przeciążeniem poprzez bezpiecznik automatyczny. Klasa izolacji B. Skrzynka podłączeniowa wykonana jest z czarnego plastiku, stopień ochrony IP 54. Nr katalogowy Typ Średnica kanału Maksymalna wydajność Odpowiednie regulatory Cena [EURO] [mm] [m 3 /h] prędkości 2AX10330 AXC 100 A R15 *) 83,20 2AX10350 AXC 100 B R15 *) 83,20 2AX12740 AXC 125 A R15 *) 86,00 2AX12760 AXC 125 B R15 *) 87,50 2AX15450 AXC 150 A R15 *) 90,30 2AX15470 AXC 150 B R15 *) 114,90 7 2AX16320 AXC 160 A R15 *) 90,30 2AX16340 AXC 160 B R15 *) 120,40 2AX20410 AXC 200 A R15 *) 111,80 2AX20430 AXC 200 B R15 *) 136,20 2AX25370 AXC R15 *) 150,50 2AX31760 AXC 315 A R15 *) 179,10 2AX31780 AXC 315 B RV-1 197,40 *) regulator prędkości obrotowej R15 zastępuje dotychczas występujący regulator RVN Wentylatory przeciwwybuchowe typu DAN-EX wykonane są standardowo w klasie EEx-e II. Przeznaczone są do montażu w miejscach zagrożonych wybuchem takich jak np, akumulatorownie. Uwaga: Wybór klasy zabezpieczenia przeciwwybuchowego musi uwzględniać strefę i klasę zagrożenia wybuchem pomieszczenia, w którym będzie zainstalowany wentylator. Wentylatory typu DAN-EX przeznaczone są do transportu niezanieczyszczonego powietrza o temperaturze do 50 C. Seria DAN-EX nie nadaje się do regulacji prędkości obrotowej! Obudowa i wirnik wykonane są z antystatycznego tworzywa. Skrzynka elektryczna posiada stopień ochrony IP 54. Silnik jednofazowy 230 V, 50 Hz, klasa izolacji B, stopień ochrony IP 54. Wykonanie EEx-e II zgodnie z normami: EN 50014/77 oraz EN 50019/77 i VDE 0170/0171. Atest niemiecki. Nr katalogowy Typ Średnica kanału Maksymalna wydajność Cena [EURO] [mm] [m 3 /h] 2ME10000 DAN-EX ,20 2ME10020 DAN-EX ,40 2ME10040 DAN-EX ,00 Strona 68 Linia Wentylatory

75 Wentylatory Wentylatory kanałowe - akcesoria Akcesoria Wsporniki montażowe do AXC Nr katalogowy Opis Cena [EURO] 2SX10000 Wsporniki montażowe do AXC A 4,10 2SX20000 Wsporniki montażowe do AXC 160B ,90 2SX31500 Wsporniki montażowe do AXC ,00 Siatka ochronna do wentylatorów AXC Tłumik hałasu do wentylatorów AXC Nr katalogowy Opis Cena [EURO] 2SR10000 Siatka ochronna AXC, śr. 100 mm 6,80 2SR12500 Siatka ochronna AXC, śr. 125 mm 9,90 2SR16000 Siatka ochronna AXC, śr. 160 mm 11,00 2SR20000 Siatka ochronna AXC, śr. 200 mm 12,20 2SR25000 Siatka ochronna AXC, śr. 250 mm 13,20 2SR31500 Siatka ochronna AXC, śr. 315 mm 14,70 Nr katalogowy Opis Cena [EURO] 1SI22420 Tłumik hałasu SL ,20 1SI22460 Tłumik hałasu SL ,10 1SI22600 Tłumik hałasu SL ,60 1SI22500 Tłumik hałasu SL ,50 1SI22520 Tłumik hałasu SL ,20 7 Obejmy montażowe są niezbędne do połączenia wentylatorów typu AXC z przewodami wentylacyjnymi. Nr katalogowy Opis Cena [EURO] 2FA10000 Obejma średnica 100 mm 4,70 2FA12500 Obejma średnica 125 mm 4,90 2FA16000 Obejma średnica 160 mm 5,80 2FA20000 Obejma średnica 200 mm 6,40 2FA25000 Obejma średnica 250 mm 6,80 2FA31500 Obejma średnica 315 mm 8,00 Przepustnica do wentylatorów AXC Nr katalogowy Opis Cena [EURO] 2SA10000 Przepustnica AXC ,50 2SA12500 Przepustnica AXC ,50 2SA16000 Przepustnica AXC ,20 2SA20000 Przepustnica AXC ,00 2SA25000 Przepustnica AXC ,00 2SA31500 Przepustnica AXC ,00 Strona 69 Linia Wentylatory

76 Wentylatory Regulatory prędkości obrotowej Elektroniczne jednofazowe Nr katalogowy Typ Maks. natężenie prądu Cena [EURO] [A] 2RV41250 R15 *) 1,5 42,80 1RV20120 RV/1 4 (min. 1) 73,70 2RV20020 RV/2 7 (min. 2) 122,50 *) regulator prędkości obrotowej R15 zastępuje dotychczas występujący regulator RVN Transformatorowe jednofazowe Nr katalogowy Typ Maks. natężenie prądu Cena [EURO] [A] 7 2RV40520 RVM 1,5 116,60 2RV50010 RVM/ ,60 2RV50020 RVM/ ,30 2RV50030 RVM/ ,30 2RV40560 RV/S 0,5 46,40 Transformatorowe trójfazowe Nr katalogowy Typ Maks. natężenie prądu Cena [EURO] [A] 1RV10000 RVT 2 461,50 1RV30000 RVT ,60 2RV60000 RVT ,00 2RV60010 RVT ,00 Strona 70 Linia Wentylatory

77 Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Danfoss Link - bezprzewodowy system regulacji elektrycznego ogrzewania podłogowego Danfoss Link - umożliwia regulację temperatury w poszczególnych pomieszczeniach (miejscowa regulacja temperatury) i jego obsługę za pomocą sterownika centralnego. Takie rozwiązanie pozwala na różnicowanie temperatury w każdym pomieszczeniu lub grupie pomieszczeń zwiększając komfort pobytu oraz przyczyniając się do zmniejszenia kosztów eksploatacji. Danfoss Link składa się z trzech urządzeń komunikujących się bezprzewodowo. Danfoss Link CC Danfoss Link RS Danfoss Link FT Danfoss Link CC (Sterownik centralny) - umożliwia sterowanie i regulację całego systemu. Wyświetlacz dotykowy 3,5 TFT, częstotliwość 868,42 MHz. 8 Nr katalogowy Opis Cena [PLN] 088L1900 Wersja z zasilaczem podtynkowym PSU (obsługuje do 50 urządzeń) 2 611,60 088L1901 Wersja z zasilaczem sieciowym NSU (obsługuje do 50 urządzeń) 2 611,60 088L1902 Wersja z zasilaczem podtynkowym PSU (obsługuje do 25 urządzeń) 2 161,30 088L1903 Wersja z zasilaczem sieciowym NSU (obsługuje do 25 urządzeń) 2 161,30 Danfoss Link RS - termostat pokojowy z czujnikiem temperatury pomieszczenia - umożliwia indywidualną regulację temperatury w pomieszczeniu. Nr katalogowy Opis Cena [PLN] 088L1904 Częstotliwość transmisji 868,42 MHz, podświetlenie - zielony LED, zasilanie bateryjne 2xAA, 1,5 V. 306,20 Danfoss Link FT - termostat z czujnikiem temperatury podłogi - załącza i wyłącza element grzejny. Nr katalogowy Opis Cena [PLN] 088L1905 Regulacja PWM, częstotliwość transmisji 868,42 MHz, obciążalność styków: odbiornik rezystancyjny 230 V, 15 A/3450 W; odbiornik indukcyjny cos(fi)=0,3, Max 4 A. 296,30 Danfoss Link BSU - zasilacz bateryjny do sterownika centralnego Danfoss Link CC Nr katalogowy Opis Cena [PLN] 088L1906 Zasilacz bateryjny BSU 153,10 Akcesoria - zasilacze jako części zamienne w celu ewentualnej wymiany. Nr katalogowy Opis Cena [PLN] 088L1909 Zasilacz podtynkowy PSU 187,30 088L1910 Zasilacz sieciowy NSU, dł. przewodu 2,5 m 219,70 Strona 71 Linia PL 21 - HE

78 Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Maty grzejne EFTM oraz EFSM EFTM - 100, samoprzylepne, jednostronnie zasilane maty grzewcze o grubości 4 mm do ogrzewania pomieszczeń, renowacji starych podłóg. Maty 100 W/m² do podłóg drewnianych idealne rozwiązanie wszędzie tam gdzie możliwość podniesienia poziomu podłogi jest ograniczona. Napięcie znamionowe 230 V, moc jednostkowa 100 W/m², maksymalna temperatura pracy 65 C. Nr katalogowy Moc Wymiary Powierzchnia Cena [PLN] [W] [m] grzewcza [m²] 088L ,5 x 4 2,0 531,30 088L ,5 x 5 2,5 584,50 088L ,5 x 6 3,0 667,30 088L ,5 x 7 3,5 705,10 088L ,5 x 8 4,0 804,20 088L ,5 x 10 5,0 882,50 088L ,5 x 12 6, ,10 088L ,5 x 16 8, ,70 088L ,5 x 20 10, ,20 088L ,5 x 24 12, ,10 EFTM - 150, samoprzylepne, jednostronnie zasilane maty grzewcze o grubości 4 mm do ogrzewania pomieszczeń, dogrzewania posadzek kamiennych. Stosowane również przy renowacji starych podłóg. Maty 150 W/m² do podłóg kamiennych idealne rozwiązanie wszędzie tam gdzie możliwość podniesienia poziomu podłogi jest ograniczona. Dzięki niewielkiej grubości może być montowana bezpośrednio pod posadzką. Napięcie znamionowe 230 V, moc jednostkowa 150 W/m 2, maksymalna temperatura pracy 65 C. Nr katalogowy Moc Wymiary Powierzchnia Cena [PLN] [W] [m] grzewcza [m²] 8 088L ,5 x 2 1,0 389,00 088L ,5 x 3 1,5 442,20 088L ,5 x 4 2,0 560,20 088L ,5 x 5 2,5 634,00 088L ,5 x 6 3,0 693,40 088L ,5 x 7 3,5 866,30 088L ,5 x 8 4,0 961,80 088L ,5 x 10 5, ,40 088L ,5 x 12 6, ,20 088L ,5 x 14 7, ,10 088L ,5 x 16 8, ,40 088L ,5 x 18 9, ,60 088L ,5 x 20 10, ,60 088L ,5 x 24 12, ,40 EFSM - 150, samoprzylepne, dwustronnie zasilane maty grzewcze o grubości 2,7 mm do ogrzewania pomieszczeń, renowacji starych podłóg. Stosowane rownież przy renowacji starych podłóg. Maty 150 W/m² do podłóg kamiennych, idealne rozwiązanie wszędzie tam gdzie możliwość podniesienia poziomu podłogi jest ograniczona. Dzięki niewielkiej grubości może być montowana bezpośrednio pod posadzką. Napięcie znamionowe 230 V, moc jednostkowa 150 W/m 2, maksymalna temperatura pracy 65 C. Nr katalogowy Moc Wymiary Powierzchnia Cena [PLN] [W] [m] grzewcza [m²] 088L ,5 x 2 1,0 305,00 088L ,5 x 3 1,5 338,90 088L ,5 x 4 2,0 441,40 088L ,5 x 5 2,5 505,70 088L ,5 x 6 3,0 550,20 088L ,5 x 7 3,5 676,00 088L ,5 x 8 4,0 751,80 088L ,5 x 10 5,0 860,60 088L ,5 x 12 6,0 974,70 088L ,5 x 14 7, ,40 088L ,5 x 16 8, ,60 088L ,5 x 18 9, ,70 088L ,5 x 20 10, ,60 Strona 72 Linia PL 21 - HE

79 Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Maty grzejne MHSM, folie MH FOIL do ogrzewania luster oraz kable grzejne EFTPC MHSM samoprzylepna, dwustronnie zasilana mata grzejna o grubości 2,7 mm do ogrzewania luster. Jej zastosowanie zapobiega zaparowaniu luster w łazienkach. Matę instaluje się w ścianie pod lustrem i podłącza do obwodu oświetleniowego łazienki. Włączając światło w łazience włączamy również podgrzewanie lustra. Nr katalogowy Moc Wymiary Powierzchnia Cena [PLN] [W] [m] grzewcza [m²] 088L ,6 x 0,6 0,36 274,70 088L ,5 x 0,7 0,35 280,90 088L ,6 x 0,8 0,48 305,90 MH FOIL - samoprzylepna, jednostronnie zasilana, cienka folia do ogrzewania luster. Jej zastosowanie zapobiega zaparowaniu luster w łazienkach. Matę instaluje się przyklejając bezpośrednio do spodniej części lustra i podłącza do obwodu oświetleniowego łazienki. Włączając światło w łazience włączamy również podgrzewanie lustra. Nr katalogowy Moc Wymiary Powierzchnia Cena [PLN] [W] [m] grzewcza [m²] 088L ,5 274 x 358 0,1 130,40 088L x 524 0,22 179,90 088L x 524 0,37 228,60 EFTPC - 18, jednostronnie zasilany kabel grzejny do ogrzewania pomieszczeń (podłogi betonowe). Nadają się doskonale do instalowania w nowych budynkach, w których wysokość pomieszczeń można dostosować do wymogów systemu. Kable można również stosować w instalacjach przeciwoblodzeniowych (usuwanie śniegu, lodu ze schodów, zjazdów do garaży, usuwanie oblodzenia na dachach, w rynnach i rurach spustowych, ogrzewanie rurociągów). Napięcie znamionowe 230 V, moc jednostkowa 18 W/m, maksymalna temperatura pracy 65 C. 8 Nr katalogowy Moc Długość Cena [PLN] [W] [m] 088L ,00 088L ,20 088L ,70 088L ,40 088L ,20 088L ,00 088L ,30 088L ,00 088L ,10 088L ,30 088L ,30 088L ,50 088L ,50 088L ,50 088L ,20 088L ,50 Strona 73 Linia PL 21 - HE

80 Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Kable grzejne EFTPC oraz kable samoregulujące SL EFTPC - 10, jednostronnie zasilany kabel grzejny do ogrzewania podłóg drewnianych na legarach i cienkich podłóg betonowych oraz do zabezpieczania rur przed zamarzaniem. Napięcie znamionowe 230 V, moc jednostkowa 10 W/m. Nr katalogowy Moc Długość Cena [PLN] [W] [m] 088L ,10 088L ,70 088L ,50 088L ,80 088L ,50 088L ,30 088L ,90 088L ,00 088L ,50 088L ,00 088L ,50 Kable grzejne (samoregulujące) Danfoss SLPG 10, Danfoss SLPG 25, Danfoss SLIG 18, Danfoss SLHW 55. Kable grzejne samoregulujące z ekranem ochronnym. Napięcie zasilania 230 V. Zastosowanie: Danfoss SLPG 10, Danfoss SLPG 25: ogrzewanie rurociągów, Danfoss SLIG 18: ogrzewanie rurociągów, przeciwoblodzeniowe instalacje rynnowe (kable o zwiększonej odporności na promieniowanie UV), Danfoss SLHW 55: ogrzewanie rurociągów, podtrzymanie temperatury ciepłej wody użytkowej. 8 Nr katalogowy Typ Moc Max. długość kabla **** Cena [PLN] [W] [m] netto za metr 088L1100 Danfoss SLPG 10 (niebieski) 10 * ,20 088L1105 Danfoss SLPG 25 (czerwony) 25 * 80 43,20 088L1200 Danfoss SLIG 18 (czarny) 18 ** ,20 088L1362 Danfoss SLHW 55 (zielony) 10 *** ,90 * w temperaturze 10 C, ** w temperaturze 0 C, *** w temperaturze 55 C, **** dla bezpiecznika 16 A o charakterystyce C Zestaw grzejny SLPH 10. Zestaw składa się z kabla samoregulującego oraz odcinka kabla zimnego z wtyczką do podłączenia zasilania. Kabel samoregulujący wyposażony jest w miedziany ekran ochronny. Zestaw nie wymaga termostatu. Można montować go na rurach stalowych, żeliwnych, PCV oraz PE, mocując go do powierzchni rury przy pomocy samoprzylepnej taśmy AL. (akcesoria - str.77), pod warstwą izolacji termicznej. W przypadku montażu na rurach PE, pod montowanym kablem grzejnym należy również zastosować w/w taśmę AL. Nr katalogowy Moc Długość Cena [PLN] [W] [m] 088L ,50 088L ,60 088L ,10 088L ,80 088L ,30 088L ,10 088L ,60 088L ,50 088L ,70 088L ,00 088L ,30 Strona 74 Linia PL 21 - HE

81 Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Regulatory temperatury do ogrzewania elektrycznego Termostaty Danfoss EFET 130, Danfoss EFET 131, Danfoss EFET 132. Elektroniczne regulatory temperatury z wyłącznikiem do elektrycznego ogrzewania podłogowego. Zakres regulacji temperatury poniżej. Maksymalne obciążenie 16 A. Do montażu natynkowego. Nr katalogowy Typ Zakres regulacji temperatury Rodzaj czujnika Cena [PLN] [ C] 088L0030 Danfoss EFET podłogowy 214,20 088L0031 Danfoss EFET powietrzny 214,20 088L0032 Danfoss EFET *) powietrzny + podłogowy 243,90 *) zakres ograniczenia temperatury podłogi: 20 C - 50 C Termostaty Danfoss EFET 530, Danfoss EFET 531, Danfoss EFET 532. Elektroniczne regulatory temperatury z wyłącznikiem do elektrycznego ogrzewania podłogowego. Zakres regulacji temperatury poniżej. Maksymalne obciążenie 15 A. Do montażu podtynkowego. Nr katalogowy Typ Zakres regulacji temperatury Rodzaj czujnika Cena [PLN] [ C] 088L0033 Danfoss EFET podłogowy 258,80 088L0034 Danfoss EFET powietrzny 258,80 088L0035 Danfoss EFET *) powietrzny 289,40 + podłogowy (ogranicznik) *) zakres ograniczenia temperatury podłogi: 20 C - 50 C Termostat Danfoss EFET 535. Elektroniczny regulator temperatury z wbudowanym zegarem i tygodniowym programatorem do elektrycznego ogrzewania podłogowego. Dwa typy czujników (podłogowy i powietrzny). Zakres regulacji temperatury poniżej. Maksymalne obciążenie 15 A. Do montażu podtynkowego. Nr katalogowy Typ Zakres regulacji temperatury Rodzaj czujnika Cena [PLN] [ C] podłogowy 088L0042 Danfoss EFET *) powietrzny + podłogowy *) zakres ograniczenia temperatury podłogi: 10 C - 50 C 362,80 Termostaty Danfoss EFIT 550. Elektroniczny regulator temperatury z wbudowanym zegarem i tygodniowym programatorem do elektrycznego ogrzewania podłogowego. Dwa typy czujników (podłogowy i powietrzny). Zakres regulacji temperatury poniżej. Maksymalne obciążenie 16 A. Nr katalogowy Typ Zakres regulacji temperatury Rodzaj czujnika Cena [PLN] [ C] 088L0040 Danfoss EFIT podłogowy 5-35 powietrzny (wbudowany) 482,60 088L0041 Danfoss EFIT 550 srebrna podłogowy 5-35 powietrzny (wbudowany) 514,10 Termostaty Danfoss EFET 330. Elektroniczny regulator do montażu na listwie typu DIN. Termostat dostarczany z czujnikiem NTC o długości 3 m lub z czujnikiem powietrznym. Czujnik możemy przedłużyć do 50m przewodem o przekroju LGY 2x0,75. Do systemów przeciwoblodzeniowych, instalacji na rurach i rurociągach. Dostępny w czterech zakresach temperatur. Maksymalne obciążenie 16A - ogrzewanie, 10A - chłodzenie. Nr katalogowy Typ Zakres regulacji temperatury Rodzaj czujnika Cena [PLN] [ C] 088L0444 Danfoss EFET podłogowy 332,30 088L0445 Danfoss EFET podłogowy 332,30 088L0446 Danfoss EFET powietrzny 358,40 088L0447 Danfoss EFET podłogowy 389,00 Strona 75 Linia PL 21 - HE

82 Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Regulatory temperatury i akcesoria do ogrzewania elektrycznego Termostat Danfoss EFET 316. Elektroniczny regulator z mozliwoąścią pracy jako termostat różnicowy, z regulacją histerezy. Funkcja obniżenia temperatury z płynną regulacją w zakresie 0 C - 8 C. Do systemów przeciwoblodzeniowych, instalacji na rurach i rurociągach. Maksymalne obciążenie 16 A - grzanie, 10 A - chłodzenie. Nr katalogowy Typ Zakres regulacji temperatury Cena [PLN] [ C] 088L0443 Danfoss EFET ,30 Typy czujników temperatury współpracujących z termostatem Danfoss EFET 316 Nr katalogowy Rodzaj czujnika Długość przewodu Stopień ochrony Cena [PLN] [m] 088L0015 podłogowy 3,0 IP 65 61,80 088L0016 powietrzny hermetyczny IP 44 89,10 Termostat Danfoss EFET 610. Elektroniczny regulator z wyłącznikiem. Wyposarzony w hermetyczny powietrzny czujnik temperatury. Do systemów ogrzewania podłogowego, przeciwoblodzeniowych oraz specjalnych.maksymalne obciążenie 6 A. Nr katalogowy Typ Cena [PLN] 8 088L0448 Danfoss EFET ,60 Termostaty Danfoss EFIT 850.Elektroniczny sterownik mikroprocesorowy w komplecie z zasilaczem do gruntowych lub dachowych systemów przeciwoblodzeniowych. Do montażu na listwie DIN. W zależności od typu instalacji sterownik może współpracować z czujnikami gruntowymi (1-4 szt.) lub rynnowymi (1-4 szt.). Powierzchnia pomiarowa czujników jest ogrzewana wbudowaną grzałką załączaną przez sterownik, w przypadku wystąpienia niskich temperatur. W pełni cyfrowy sposób komunikacji pomiędzy jednostką centralną, a czujnikami. Unikalna możliwość jednoczesnego sterowania dwoma systemami grzewczymi: rynnowym i gruntowym, lub dwoma strefami w jednym z systemów. Maksymalne obciążenie 15 A (8A w jednej strefie). Nr katalogowy Typ Cena [PLN] 088L0449 Danfoss EFIT 850 z zasilaczem 24 V DC 1 349,00 088L0457 Czujnik gruntowy do Danfoss EFIT ,20 088L0459 Czujnik rynnowy do Danfoss EFIT ,00 Strona 76 Linia PL 21 - HE

83 Elektryczne ogrzewanie podłogowe i przeciwoblodzeniowe Akcesoria do ogrzewania elektrycznego Akcesoria Nr katalogowy Opis Cena [PLN] 088L L L L L0409 Uchwyt montażowy do rynien - stosowany do mocowania kabli grzejnych w rynnowych systemach przeciwoblodzeniowych - ilość - 25 szt. Uchwyt montażowy do rur spustowych - stosowany do mocowania kabli grzejnych w rynnowych systemach przeciwoblodzeniowych - ilość - 25 szt. Łańcuch stalowy galwanizowany - ogniwo do montażu kabli grzejnych w rurach spustowych - odcinek 5 m. Łańcuch stalowy galwanizowany - ogniwo do montażu kabli grzejnych w rurach spustowych - odcinek 10 m. Taśma montażowa stalowa ocynkowana do montażu kabli - długość 5 m w krążku. Taśma montażowa stalowa ocynkowana do montażu kabli - długość 25 m w krążku. Samoprzylepna taśma aluminiowa - szerokość 38 mm - długość 50 m w krążku. 69,10 69,10 38,50 76,10 33,10 93,60 96,40 088L0024 Danfoss Roofhook - plastikowy uchwyt montażowy do mocowania kabli grzejnych na dachu - ilość - 25 szt. 31,20 Danfoss Guardhook - plastikowy uchwyt do montażu kabli grzejnych 088L0025 do płaszczyzny lub krawędzi dachu. W skład zestawu wchodzą: 20 szt. 83,50 uchwytów bazowych, 10 szt. uchwytów narożnych, 30 szt. opasek zaciskowych L0026 Poprzeczka stalowa do montażu łańcuchów w rurach spustowych 22,00 088L0015 Czujnik podłogowy 3 mb, IP 65, 25 C / 15 kω. 61,80 088L0016 Powietrzny, hermetyczny czujnik temperatury typu NTC (25 C / 15 kω). Stopień ochrony: IP ,10 088L0003 Zestaw naprawczy do mat 34,60 088L0010 Zestaw naprawczy do kabli 95,50 088L0402 Zestaw połączeniowy ZPDS-1 do kabli samoregulujących montowanych w puszce PDS 90/25 58,20 088L0403 Zestaw połączeniowy ZPDS-2 do kabli samoregulujących montowanych bez puszki 58,20 088L0405 Puszka połączeniowa PDS 90/25 do kabli samoregulujących 62,70 Strona 77 Linia PL 21 - HE
