1 OPRAC r. SPECYFIKACJA TECHNICZNA INSTALACJE ELEKTRYCZNE TEMAT OPRACOWANIA : SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT. INSTALACJE ELEKTRYCZNE OBIEKT: LOKAL UŻYTKOWY DLA OPIEKI I WSPARCIA OSOBOM STARSZYM ADRES : OPOLE, UL. RUDZKIEGO 2/2 INWESTOR: URZĄD MIASTA OPOLA, MIEJSKI OŚRODEK POMOCY RODZINIE W OPOLU BRANŻA : ELEKTRYCZNA PROJEKTANT inż. Wiesław Hołyński upr. 253/89/Op.. SPRAWDZAJĄCY inż. Zbigniew Śleziona upr.152/79/op.. WH

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJE ELEKTRYCZNE Klasyfikacja robót: ''Roboty w zakresie instalacji elektrycznych'' Spis treści specyfikacji: E1. Wstęp 1.1. Przedmiot specyfikacji technicznej 1.2. Zakres stosowania specyfikacji technicznej 1.3. Zakres robót objętych opracowaniem 1.4. Określenia podstawowe 1.5. Wymagania ogólne dotyczące robót elektroinstalacyjnych E2. Materiały 2.1. Wymagania ogólne w zakresie stosowanych materiałów 2.2. Kable i przewody elektryczne 2.3. Szafki LSA, CA 2.4. Oprawy oświetleniowe 2.5. Rozdzielnice elektryczne E3. Sprzęt 3.1. Wymagania ogólne w zakresie sprzętu 3.2. Sprzęt do wykonania instalacji elektrycznych E4. Transport 4.1. Wymagania ogólne w zakresie transportu 4.2. Środki transportu E5. Wykonywanie robót elektroinstalacyjnych 5.1. Montaż instalacji elektrycznych 5.2. Trasowanie przebiegów instalacji elektrycznych 5.3. Mocowanie konstrukcji wsporczych i uchwytów 5.4. Układanie przewodów i kabli 5.5. Przejścia instalacyjne przez ściany i stropy przewodów oraz kabli 5.6. Montaż osprzętu elektroinstalacyjnego 5.7. Połączenia przewodów oraz kabli 5.8. Podejścia instalacyjne do urządzeń i odbiorników elektrycznych 5.9. Przyłączanie urządzeń i odbiorników elektrycznych 5.10.Ochrona przed porażeniem prądem elektrycznym E6. Kontrola jakości robót elektroinstalacyjnych 6.1. Zasady ogólne w zakresie kontroli jakości robót 6.2. Badania przed przystąpieniem do robót 6.3. Badania w czasie wykonywania robót 6.4. Badania po wykonaniu robót E7. Obmiar robót elektroinstalacyjnych E8. Odbiór robót elektroinstalacyjnych E9. Obowiązujące przepisy wymienione w części pierwszej specyfikacji 9.1. Rozporządzenia 9. Normy elektroenergetyczne WH

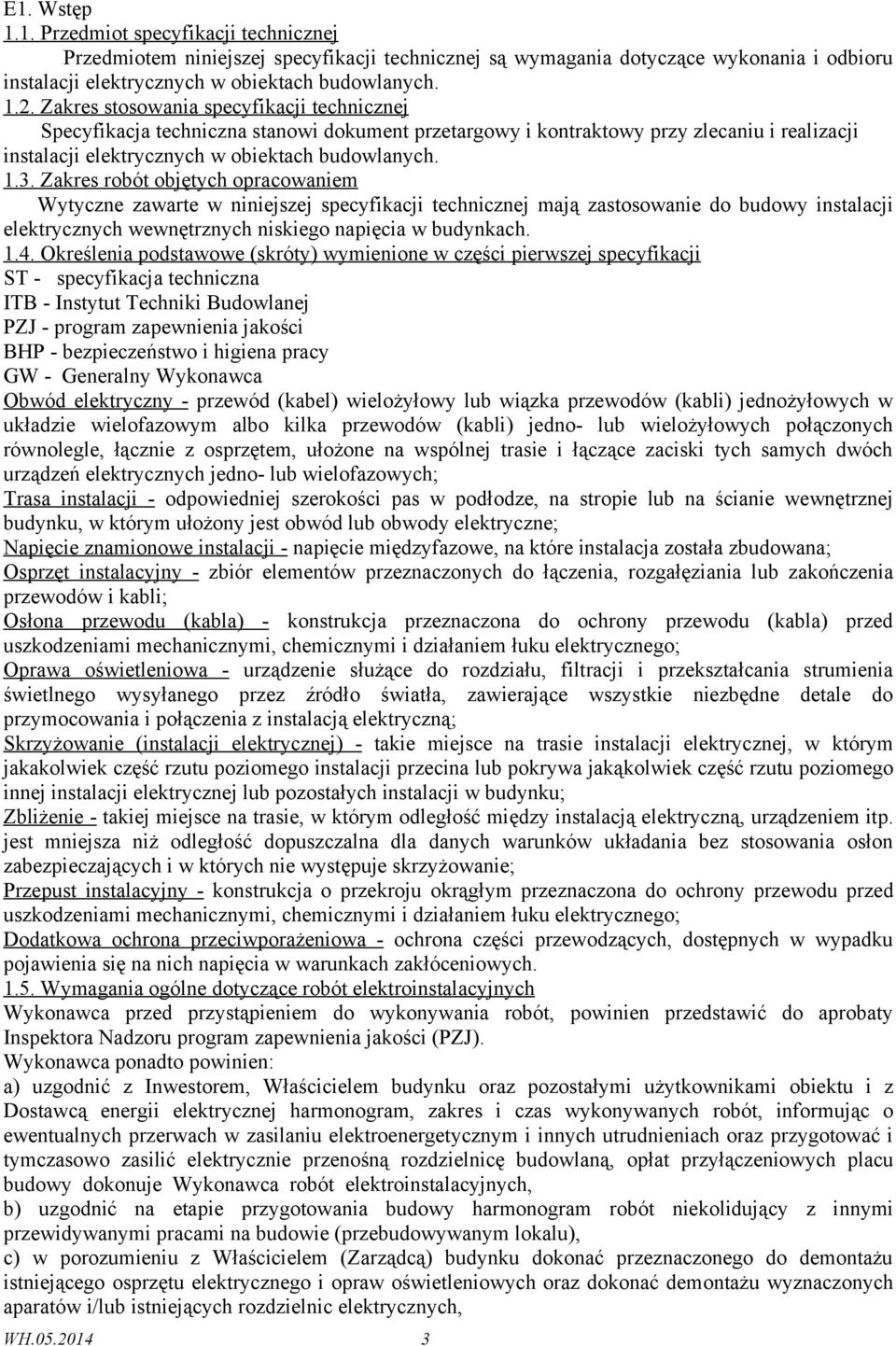

3 E1. Wstęp 1.1. Przedmiot specyfikacji technicznej Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru instalacji elektrycznych w obiektach budowlanych Zakres stosowania specyfikacji technicznej Specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji instalacji elektrycznych w obiektach budowlanych Zakres robót objętych opracowaniem Wytyczne zawarte w niniejszej specyfikacji technicznej mają zastosowanie do budowy instalacji elektrycznych wewnętrznych niskiego napięcia w budynkach Określenia podstawowe (skróty) wymienione w części pierwszej specyfikacji ST - specyfikacja techniczna ITB - Instytut Techniki Budowlanej PZJ - program zapewnienia jakości BHP - bezpieczeństwo i higiena pracy GW - Generalny Wykonawca Obwód elektryczny - przewód (kabel) wielożyłowy lub wiązka przewodów (kabli) jednożyłowych w układzie wielofazowym albo kilka przewodów (kabli) jedno- lub wielożyłowych połączonych równolegle, łącznie z osprzętem, ułożone na wspólnej trasie i łączące zaciski tych samych dwóch urządzeń elektrycznych jedno- lub wielofazowych; Trasa instalacji - odpowiedniej szerokości pas w podłodze, na stropie lub na ścianie wewnętrznej budynku, w którym ułożony jest obwód lub obwody elektryczne; Napięcie znamionowe instalacji - napięcie międzyfazowe, na które instalacja została zbudowana; Osprzęt instalacyjny - zbiór elementów przeznaczonych do łączenia, rozgałęziania lub zakończenia przewodów i kabli; Osłona przewodu (kabla) - konstrukcja przeznaczona do ochrony przewodu (kabla) przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego; Oprawa oświetleniowa - urządzenie służące do rozdziału, filtracji i przekształcania strumienia świetlnego wysyłanego przez źródło światła, zawierające wszystkie niezbędne detale do przymocowania i połączenia z instalacją elektryczną; Skrzyżowanie (instalacji elektrycznej) - takie miejsce na trasie instalacji elektrycznej, w którym jakakolwiek część rzutu poziomego instalacji przecina lub pokrywa jakąkolwiek część rzutu poziomego innej instalacji elektrycznej lub pozostałych instalacji w budynku; Zbliżenie - takiej miejsce na trasie, w którym odległość między instalacją elektryczną, urządzeniem itp. jest mniejsza niż odległość dopuszczalna dla danych warunków układania bez stosowania osłon zabezpieczających i w których nie występuje skrzyżowanie; Przepust instalacyjny - konstrukcja o przekroju okrągłym przeznaczona do ochrony przewodu przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego; Dodatkowa ochrona przeciwporażeniowa - ochrona części przewodzących, dostępnych w wypadku pojawienia się na nich napięcia w warunkach zakłóceniowych Wymagania ogólne dotyczące robót elektroinstalacyjnych Wykonawca przed przystąpieniem do wykonywania robót, powinien przedstawić do aprobaty Inspektora Nadzoru program zapewnienia jakości (PZJ). Wykonawca ponadto powinien: a) uzgodnić z Inwestorem, Właścicielem budynku oraz pozostałymi użytkownikami obiektu i z Dostawcą energii elektrycznej harmonogram, zakres i czas wykonywanych robót, informując o ewentualnych przerwach w zasilaniu elektroenergetycznym i innych utrudnieniach oraz przygotować i tymczasowo zasilić elektrycznie przenośną rozdzielnicę budowlaną, opłat przyłączeniowych placu budowy dokonuje Wykonawca robót elektroinstalacyjnych, b) uzgodnić na etapie przygotowania budowy harmonogram robót niekolidujący z innymi przewidywanymi pracami na budowie (przebudowywanym lokalu), c) w porozumieniu z Właścicielem (Zarządcą) budynku dokonać przeznaczonego do demontażu istniejącego osprzętu elektrycznego i opraw oświetleniowych oraz dokonać demontażu wyznaczonych aparatów i/lub istniejących rozdzielnic elektrycznych, WH

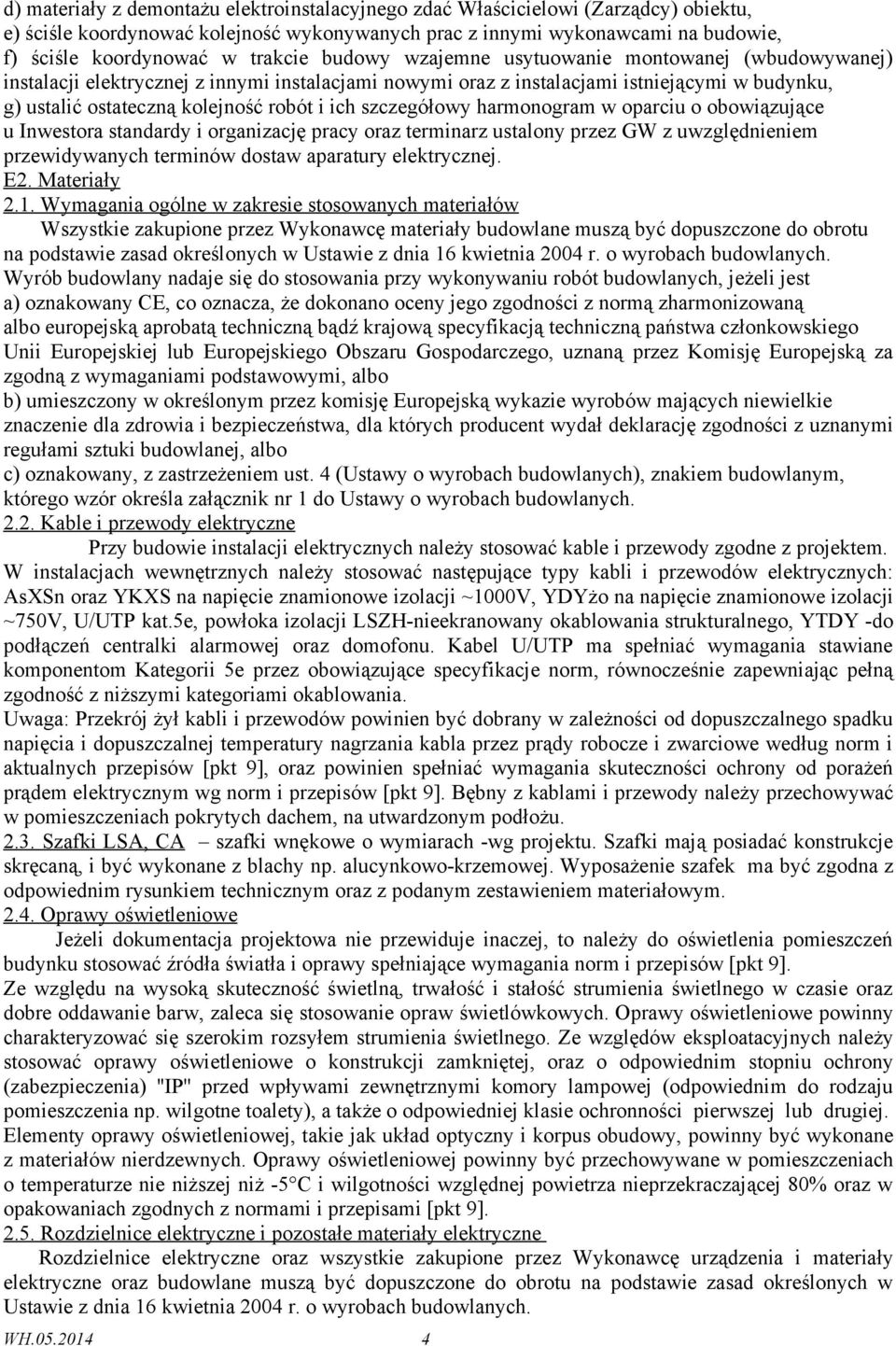

4 d) materiały z demontażu elektroinstalacyjnego zdać Właścicielowi (Zarządcy) obiektu, e) ściśle koordynować kolejność wykonywanych prac z innymi wykonawcami na budowie, f) ściśle koordynować w trakcie budowy wzajemne usytuowanie montowanej (wbudowywanej) instalacji elektrycznej z innymi instalacjami nowymi oraz z instalacjami istniejącymi w budynku, g) ustalić ostateczną kolejność robót i ich szczegółowy harmonogram w oparciu o obowiązujące u Inwestora standardy i organizację pracy oraz terminarz ustalony przez GW z uwzględnieniem przewidywanych terminów dostaw aparatury elektrycznej. E2. Materiały 2.1. Wymagania ogólne w zakresie stosowanych materiałów Wszystkie zakupione przez Wykonawcę materiały budowlane muszą być dopuszczone do obrotu na podstawie zasad określonych w Ustawie z dnia 16 kwietnia 2004 r. o wyrobach budowlanych. Wyrób budowlany nadaje się do stosowania przy wykonywaniu robót budowlanych, jeżeli jest a) oznakowany CE, co oznacza, że dokonano oceny jego zgodności z normą zharmonizowaną albo europejską aprobatą techniczną bądź krajową specyfikacją techniczną państwa członkowskiego Unii Europejskiej lub Europejskiego Obszaru Gospodarczego, uznaną przez Komisję Europejską za zgodną z wymaganiami podstawowymi, albo b) umieszczony w określonym przez komisję Europejską wykazie wyrobów mających niewielkie znaczenie dla zdrowia i bezpieczeństwa, dla których producent wydał deklarację zgodności z uznanymi regułami sztuki budowlanej, albo c) oznakowany, z zastrzeżeniem ust. 4 (Ustawy o wyrobach budowlanych), znakiem budowlanym, którego wzór określa załącznik nr 1 do Ustawy o wyrobach budowlanych Kable i przewody elektryczne Przy budowie instalacji elektrycznych należy stosować kable i przewody zgodne z projektem. W instalacjach wewnętrznych należy stosować następujące typy kabli i przewodów elektrycznych: AsXSn oraz YKXS na napięcie znamionowe izolacji ~1000V, YDYżo na napięcie znamionowe izolacji ~750V, U/UTP kat.5e, powłoka izolacji LSZH-nieekranowany okablowania strukturalnego, YTDY -do podłączeń centralki alarmowej oraz domofonu. Kabel U/UTP ma spełniać wymagania stawiane komponentom Kategorii 5e przez obowiązujące specyfikacje norm, równocześnie zapewniając pełną zgodność z niższymi kategoriami okablowania. Uwaga: Przekrój żył kabli i przewodów powinien być dobrany w zależności od dopuszczalnego spadku napięcia i dopuszczalnej temperatury nagrzania kabla przez prądy robocze i zwarciowe według norm i aktualnych przepisów [pkt 9], oraz powinien spełniać wymagania skuteczności ochrony od porażeń prądem elektrycznym wg norm i przepisów [pkt 9]. Bębny z kablami i przewody należy przechowywać w pomieszczeniach pokrytych dachem, na utwardzonym podłożu Szafki LSA, CA szafki wnękowe o wymiarach -wg projektu. Szafki mają posiadać konstrukcje skręcaną, i być wykonane z blachy np. alucynkowo-krzemowej. Wyposażenie szafek ma być zgodna z odpowiednim rysunkiem technicznym oraz z podanym zestawieniem materiałowym Oprawy oświetleniowe Jeżeli dokumentacja projektowa nie przewiduje inaczej, to należy do oświetlenia pomieszczeń budynku stosować źródła światła i oprawy spełniające wymagania norm i przepisów [pkt 9]. Ze względu na wysoką skuteczność świetlną, trwałość i stałość strumienia świetlnego w czasie oraz dobre oddawanie barw, zaleca się stosowanie opraw świetlówkowych. Oprawy oświetleniowe powinny charakteryzować się szerokim rozsyłem strumienia świetlnego. Ze względów eksploatacyjnych należy stosować oprawy oświetleniowe o konstrukcji zamkniętej, oraz o odpowiednim stopniu ochrony (zabezpieczenia) ''IP'' przed wpływami zewnętrznymi komory lampowej (odpowiednim do rodzaju pomieszczenia np. wilgotne toalety), a także o odpowiedniej klasie ochronności pierwszej lub drugiej. Elementy oprawy oświetleniowej, takie jak układ optyczny i korpus obudowy, powinny być wykonane z materiałów nierdzewnych. Oprawy oświetleniowej powinny być przechowywane w pomieszczeniach o temperaturze nie niższej niż -5 C i wilgotności względnej powietrza nieprzekraczającej 80% oraz w opakowaniach zgodnych z normami i przepisami [pkt 9] Rozdzielnice elektryczne i pozostałe materiały elektryczne Rozdzielnice elektryczne oraz wszystkie zakupione przez Wykonawcę urządzenia i materiały elektryczne oraz budowlane muszą być dopuszczone do obrotu na podstawie zasad określonych w Ustawie z dnia 16 kwietnia 2004 r. o wyrobach budowlanych. WH

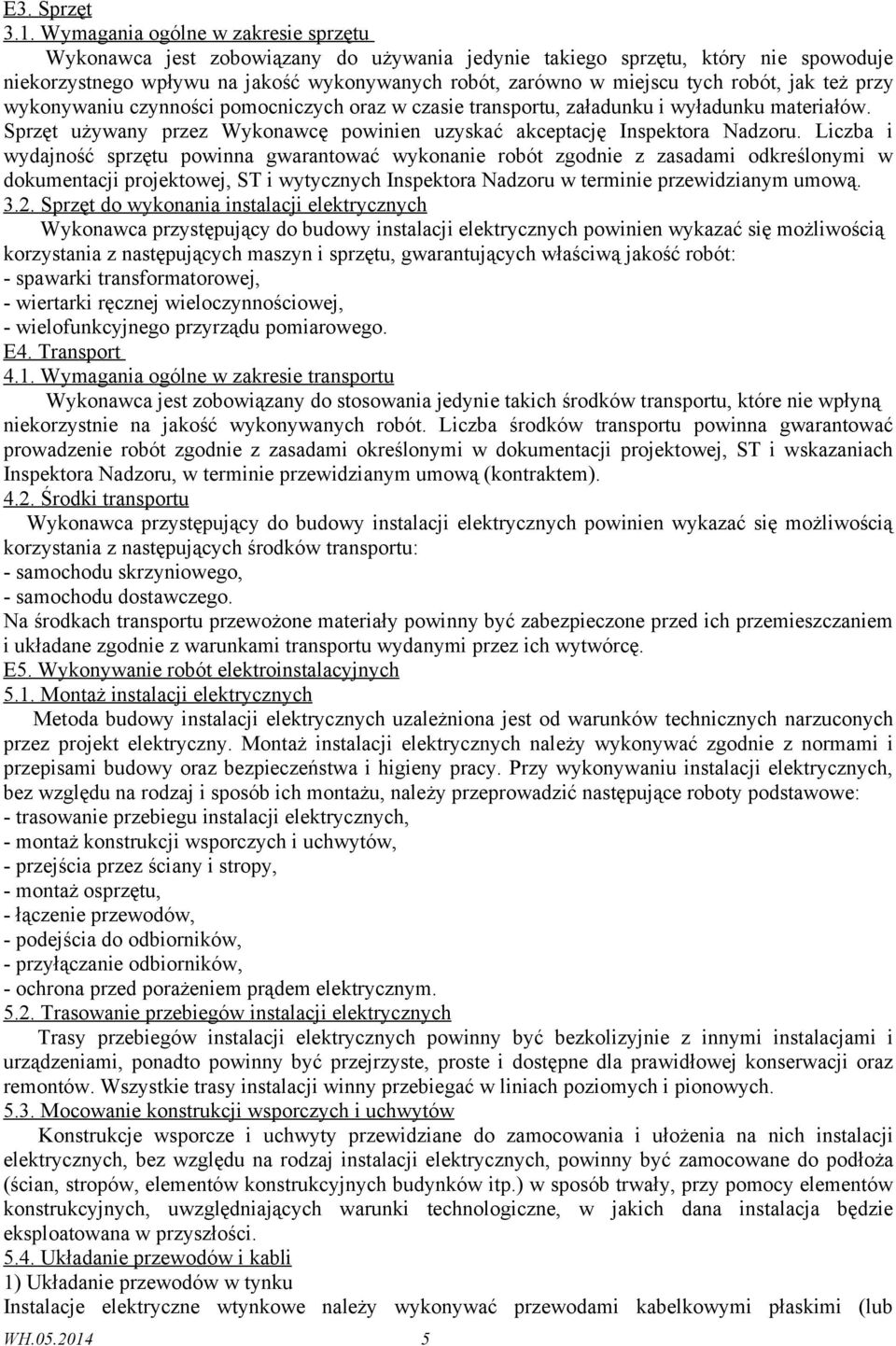

5 E3. Sprzęt 3.1. Wymagania ogólne w zakresie sprzętu Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. Sprzęt używany przez Wykonawcę powinien uzyskać akceptację Inspektora Nadzoru. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami odkreślonymi w dokumentacji projektowej, ST i wytycznych Inspektora Nadzoru w terminie przewidzianym umową Sprzęt do wykonania instalacji elektrycznych Wykonawca przystępujący do budowy instalacji elektrycznych powinien wykazać się możliwością korzystania z następujących maszyn i sprzętu, gwarantujących właściwą jakość robót: - spawarki transformatorowej, - wiertarki ręcznej wieloczynnościowej, - wielofunkcyjnego przyrządu pomiarowego. E4. Transport 4.1. Wymagania ogólne w zakresie transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST i wskazaniach Inspektora Nadzoru, w terminie przewidzianym umową (kontraktem) Środki transportu Wykonawca przystępujący do budowy instalacji elektrycznych powinien wykazać się możliwością korzystania z następujących środków transportu: - samochodu skrzyniowego, - samochodu dostawczego. Na środkach transportu przewożone materiały powinny być zabezpieczone przed ich przemieszczaniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórcę. E5. Wykonywanie robót elektroinstalacyjnych 5.1. Montaż instalacji elektrycznych Metoda budowy instalacji elektrycznych uzależniona jest od warunków technicznych narzuconych przez projekt elektryczny. Montaż instalacji elektrycznych należy wykonywać zgodnie z normami i przepisami budowy oraz bezpieczeństwa i higieny pracy. Przy wykonywaniu instalacji elektrycznych, bez względu na rodzaj i sposób ich montażu, należy przeprowadzić następujące roboty podstawowe: - trasowanie przebiegu instalacji elektrycznych, - montaż konstrukcji wsporczych i uchwytów, - przejścia przez ściany i stropy, - montaż osprzętu, - łączenie przewodów, - podejścia do odbiorników, - przyłączanie odbiorników, - ochrona przed porażeniem prądem elektrycznym Trasowanie przebiegów instalacji elektrycznych Trasy przebiegów instalacji elektrycznych powinny być bezkolizyjnie z innymi instalacjami i urządzeniami, ponadto powinny być przejrzyste, proste i dostępne dla prawidłowej konserwacji oraz remontów. Wszystkie trasy instalacji winny przebiegać w liniach poziomych i pionowych Mocowanie konstrukcji wsporczych i uchwytów Konstrukcje wsporcze i uchwyty przewidziane do zamocowania i ułożenia na nich instalacji elektrycznych, bez względu na rodzaj instalacji elektrycznych, powinny być zamocowane do podłoża (ścian, stropów, elementów konstrukcyjnych budynków itp.) w sposób trwały, przy pomocy elementów konstrukcyjnych, uwzględniających warunki technologiczne, w jakich dana instalacja będzie eksploatowana w przyszłości Układanie przewodów i kabli 1) Układanie przewodów w tynku Instalacje elektryczne wtynkowe należy wykonywać przewodami kabelkowymi płaskimi (lub WH

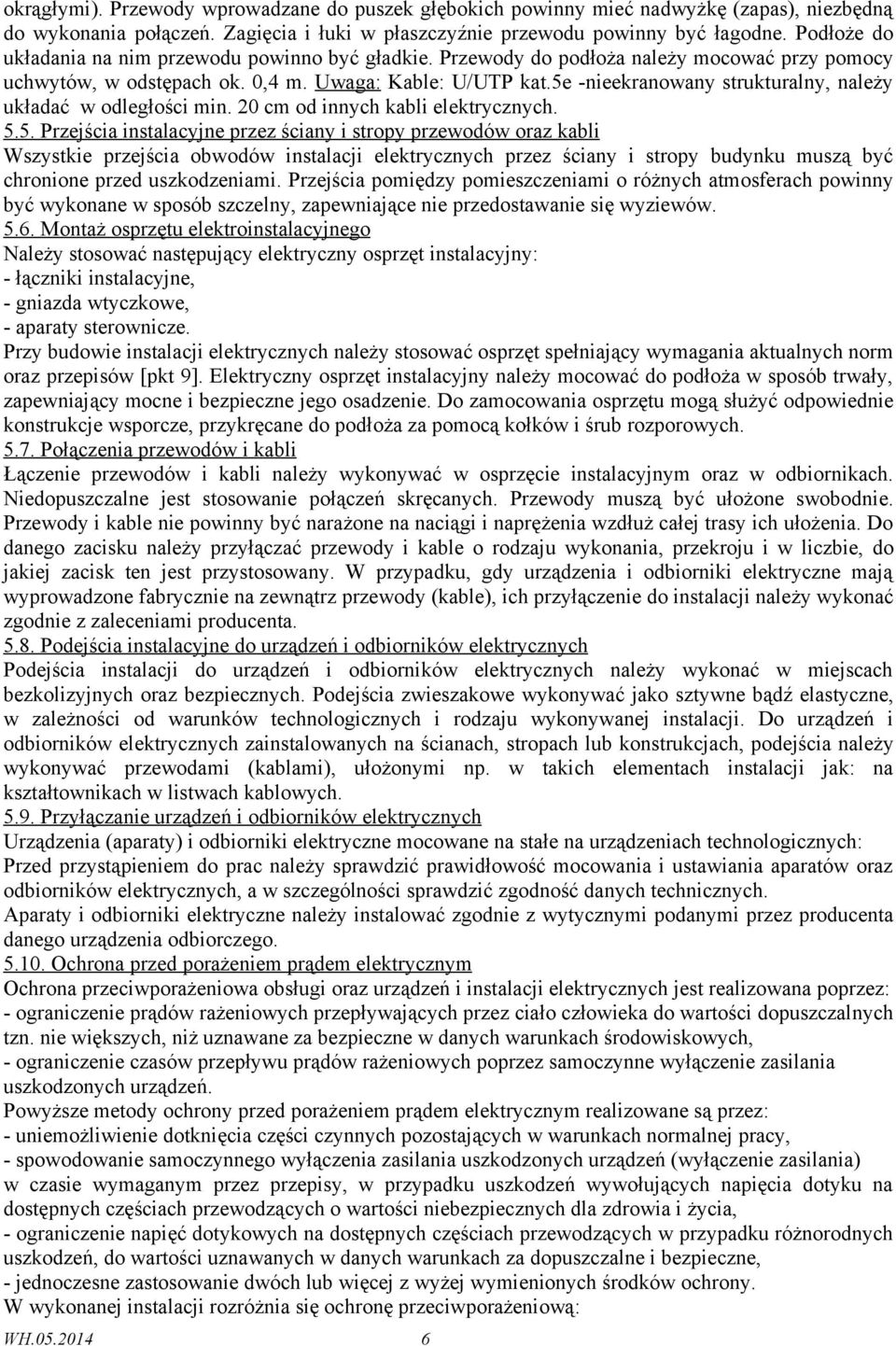

6 okrągłymi). Przewody wprowadzane do puszek głębokich powinny mieć nadwyżkę (zapas), niezbędną do wykonania połączeń. Zagięcia i łuki w płaszczyźnie przewodu powinny być łagodne. Podłoże do układania na nim przewodu powinno być gładkie. Przewody do podłoża należy mocować przy pomocy uchwytów, w odstępach ok. 0,4 m. Uwaga: Kable: U/UTP kat.5e -nieekranowany strukturalny, należy układać w odległości min. 20 cm od innych kabli elektrycznych Przejścia instalacyjne przez ściany i stropy przewodów oraz kabli Wszystkie przejścia obwodów instalacji elektrycznych przez ściany i stropy budynku muszą być chronione przed uszkodzeniami. Przejścia pomiędzy pomieszczeniami o różnych atmosferach powinny być wykonane w sposób szczelny, zapewniające nie przedostawanie się wyziewów Montaż osprzętu elektroinstalacyjnego Należy stosować następujący elektryczny osprzęt instalacyjny: - łączniki instalacyjne, - gniazda wtyczkowe, - aparaty sterownicze. Przy budowie instalacji elektrycznych należy stosować osprzęt spełniający wymagania aktualnych norm oraz przepisów [pkt 9]. Elektryczny osprzęt instalacyjny należy mocować do podłoża w sposób trwały, zapewniający mocne i bezpieczne jego osadzenie. Do zamocowania osprzętu mogą służyć odpowiednie konstrukcje wsporcze, przykręcane do podłoża za pomocą kołków i śrub rozporowych Połączenia przewodów i kabli Łączenie przewodów i kabli należy wykonywać w osprzęcie instalacyjnym oraz w odbiornikach. Niedopuszczalne jest stosowanie połączeń skręcanych. Przewody muszą być ułożone swobodnie. Przewody i kable nie powinny być narażone na naciągi i naprężenia wzdłuż całej trasy ich ułożenia. Do danego zacisku należy przyłączać przewody i kable o rodzaju wykonania, przekroju i w liczbie, do jakiej zacisk ten jest przystosowany. W przypadku, gdy urządzenia i odbiorniki elektryczne mają wyprowadzone fabrycznie na zewnątrz przewody (kable), ich przyłączenie do instalacji należy wykonać zgodnie z zaleceniami producenta Podejścia instalacyjne do urządzeń i odbiorników elektrycznych Podejścia instalacji do urządzeń i odbiorników elektrycznych należy wykonać w miejscach bezkolizyjnych oraz bezpiecznych. Podejścia zwieszakowe wykonywać jako sztywne bądź elastyczne, w zależności od warunków technologicznych i rodzaju wykonywanej instalacji. Do urządzeń i odbiorników elektrycznych zainstalowanych na ścianach, stropach lub konstrukcjach, podejścia należy wykonywać przewodami (kablami), ułożonymi np. w takich elementach instalacji jak: na kształtownikach w listwach kablowych Przyłączanie urządzeń i odbiorników elektrycznych Urządzenia (aparaty) i odbiorniki elektryczne mocowane na stałe na urządzeniach technologicznych: Przed przystąpieniem do prac należy sprawdzić prawidłowość mocowania i ustawiania aparatów oraz odbiorników elektrycznych, a w szczególności sprawdzić zgodność danych technicznych. Aparaty i odbiorniki elektryczne należy instalować zgodnie z wytycznymi podanymi przez producenta danego urządzenia odbiorczego Ochrona przed porażeniem prądem elektrycznym Ochrona przeciwporażeniowa obsługi oraz urządzeń i instalacji elektrycznych jest realizowana poprzez: - ograniczenie prądów rażeniowych przepływających przez ciało człowieka do wartości dopuszczalnych tzn. nie większych, niż uznawane za bezpieczne w danych warunkach środowiskowych, - ograniczenie czasów przepływu prądów rażeniowych poprzez samoczynne wyłączenie zasilania uszkodzonych urządzeń. Powyższe metody ochrony przed porażeniem prądem elektrycznym realizowane są przez: - uniemożliwienie dotknięcia części czynnych pozostających w warunkach normalnej pracy, - spowodowanie samoczynnego wyłączenia zasilania uszkodzonych urządzeń (wyłączenie zasilania) w czasie wymaganym przez przepisy, w przypadku uszkodzeń wywołujących napięcia dotyku na dostępnych częściach przewodzących o wartości niebezpiecznych dla zdrowia i życia, - ograniczenie napięć dotykowych na dostępnych częściach przewodzących w przypadku różnorodnych uszkodzeń, do wartości uznawanych w danych warunkach za dopuszczalne i bezpieczne, - jednoczesne zastosowanie dwóch lub więcej z wyżej wymienionych środków ochrony. W wykonanej instalacji rozróżnia się ochronę przeciwporażeniową: WH

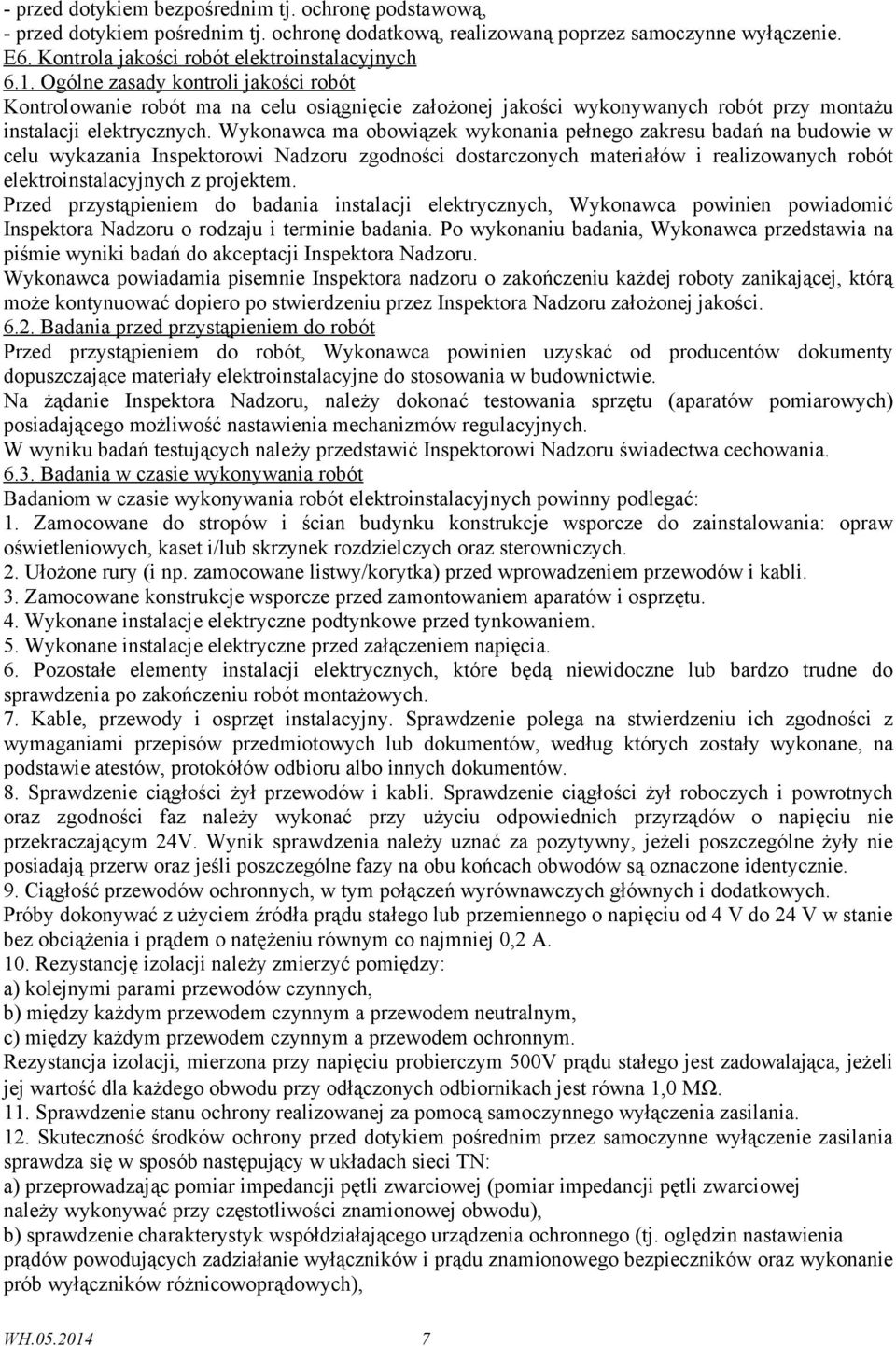

7 - przed dotykiem bezpośrednim tj. ochronę podstawową, - przed dotykiem pośrednim tj. ochronę dodatkową, realizowaną poprzez samoczynne wyłączenie. E6. Kontrola jakości robót elektroinstalacyjnych 6.1. Ogólne zasady kontroli jakości robót Kontrolowanie robót ma na celu osiągnięcie założonej jakości wykonywanych robót przy montażu instalacji elektrycznych. Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wykazania Inspektorowi Nadzoru zgodności dostarczonych materiałów i realizowanych robót elektroinstalacyjnych z projektem. Przed przystąpieniem do badania instalacji elektrycznych, Wykonawca powinien powiadomić Inspektora Nadzoru o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na piśmie wyniki badań do akceptacji Inspektora Nadzoru. Wykonawca powiadamia pisemnie Inspektora nadzoru o zakończeniu każdej roboty zanikającej, którą może kontynuować dopiero po stwierdzeniu przez Inspektora Nadzoru założonej jakości Badania przed przystąpieniem do robót Przed przystąpieniem do robót, Wykonawca powinien uzyskać od producentów dokumenty dopuszczające materiały elektroinstalacyjne do stosowania w budownictwie. Na żądanie Inspektora Nadzoru, należy dokonać testowania sprzętu (aparatów pomiarowych) posiadającego możliwość nastawienia mechanizmów regulacyjnych. W wyniku badań testujących należy przedstawić Inspektorowi Nadzoru świadectwa cechowania Badania w czasie wykonywania robót Badaniom w czasie wykonywania robót elektroinstalacyjnych powinny podlegać: 1. Zamocowane do stropów i ścian budynku konstrukcje wsporcze do zainstalowania: opraw oświetleniowych, kaset i/lub skrzynek rozdzielczych oraz sterowniczych. 2. Ułożone rury (i np. zamocowane listwy/korytka) przed wprowadzeniem przewodów i kabli. 3. Zamocowane konstrukcje wsporcze przed zamontowaniem aparatów i osprzętu. 4. Wykonane instalacje elektryczne podtynkowe przed tynkowaniem. 5. Wykonane instalacje elektryczne przed załączeniem napięcia. 6. Pozostałe elementy instalacji elektrycznych, które będą niewidoczne lub bardzo trudne do sprawdzenia po zakończeniu robót montażowych. 7. Kable, przewody i osprzęt instalacyjny. Sprawdzenie polega na stwierdzeniu ich zgodności z wymaganiami przepisów przedmiotowych lub dokumentów, według których zostały wykonane, na podstawie atestów, protokółów odbioru albo innych dokumentów. 8. Sprawdzenie ciągłości żył przewodów i kabli. Sprawdzenie ciągłości żył roboczych i powrotnych oraz zgodności faz należy wykonać przy użyciu odpowiednich przyrządów o napięciu nie przekraczającym 24V. Wynik sprawdzenia należy uznać za pozytywny, jeżeli poszczególne żyły nie posiadają przerw oraz jeśli poszczególne fazy na obu końcach obwodów są oznaczone identycznie. 9. Ciągłość przewodów ochronnych, w tym połączeń wyrównawczych głównych i dodatkowych. Próby dokonywać z użyciem źródła prądu stałego lub przemiennego o napięciu od 4 V do 24 V w stanie bez obciążenia i prądem o natężeniu równym co najmniej 0,2 A. 10. Rezystancję izolacji należy zmierzyć pomiędzy: a) kolejnymi parami przewodów czynnych, b) między każdym przewodem czynnym a przewodem neutralnym, c) między każdym przewodem czynnym a przewodem ochronnym. Rezystancja izolacji, mierzona przy napięciu probierczym 500V prądu stałego jest zadowalająca, jeżeli jej wartość dla każdego obwodu przy odłączonych odbiornikach jest równa 1,0 MΩ. 11. Sprawdzenie stanu ochrony realizowanej za pomocą samoczynnego wyłączenia zasilania. 12. Skuteczność środków ochrony przed dotykiem pośrednim przez samoczynne wyłączenie zasilania sprawdza się w sposób następujący w układach sieci TN: a) przeprowadzając pomiar impedancji pętli zwarciowej (pomiar impedancji pętli zwarciowej należy wykonywać przy częstotliwości znamionowej obwodu), b) sprawdzenie charakterystyk współdziałającego urządzenia ochronnego (tj. oględzin nastawienia prądów powodujących zadziałanie wyłączników i prądu znamionowego bezpieczników oraz wykonanie prób wyłączników różnicowoprądowych), WH

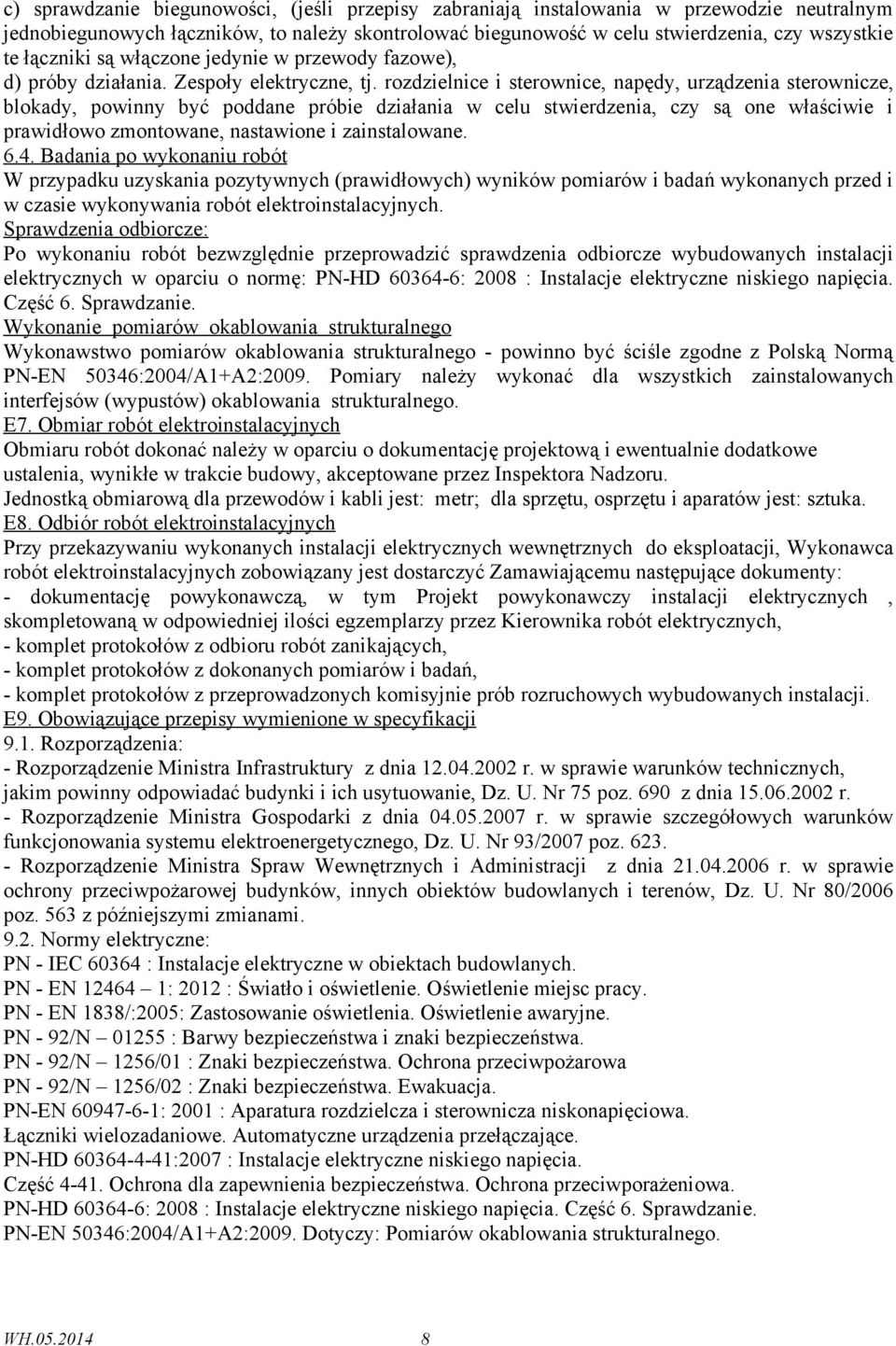

8 c) sprawdzanie biegunowości, (jeśli przepisy zabraniają instalowania w przewodzie neutralnym jednobiegunowych łączników, to należy skontrolować biegunowość w celu stwierdzenia, czy wszystkie te łączniki są włączone jedynie w przewody fazowe), d) próby działania. Zespoły elektryczne, tj. rozdzielnice i sterownice, napędy, urządzenia sterownicze, blokady, powinny być poddane próbie działania w celu stwierdzenia, czy są one właściwie i prawidłowo zmontowane, nastawione i zainstalowane Badania po wykonaniu robót W przypadku uzyskania pozytywnych (prawidłowych) wyników pomiarów i badań wykonanych przed i w czasie wykonywania robót elektroinstalacyjnych. Sprawdzenia odbiorcze: Po wykonaniu robót bezwzględnie przeprowadzić sprawdzenia odbiorcze wybudowanych instalacji elektrycznych w oparciu o normę: PN-HD : 2008 : Instalacje elektryczne niskiego napięcia. Część 6. Sprawdzanie. Wykonanie pomiarów okablowania strukturalnego Wykonawstwo pomiarów okablowania strukturalnego - powinno być ściśle zgodne z Polską Normą PN-EN 50346:2004/A1+A2:2009. Pomiary należy wykonać dla wszystkich zainstalowanych interfejsów (wypustów) okablowania strukturalnego. E7. Obmiar robót elektroinstalacyjnych Obmiaru robót dokonać należy w oparciu o dokumentację projektową i ewentualnie dodatkowe ustalenia, wynikłe w trakcie budowy, akceptowane przez Inspektora Nadzoru. Jednostką obmiarową dla przewodów i kabli jest: metr; dla sprzętu, osprzętu i aparatów jest: sztuka. E8. Odbiór robót elektroinstalacyjnych Przy przekazywaniu wykonanych instalacji elektrycznych wewnętrznych do eksploatacji, Wykonawca robót elektroinstalacyjnych zobowiązany jest dostarczyć Zamawiającemu następujące dokumenty: - dokumentację powykonawczą, w tym Projekt powykonawczy instalacji elektrycznych, skompletowaną w odpowiedniej ilości egzemplarzy przez Kierownika robót elektrycznych, - komplet protokołów z odbioru robót zanikających, - komplet protokołów z dokonanych pomiarów i badań, - komplet protokołów z przeprowadzonych komisyjnie prób rozruchowych wybudowanych instalacji. E9. Obowiązujące przepisy wymienione w specyfikacji 9.1. Rozporządzenia: - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz. U. Nr 75 poz. 690 z dnia r. - Rozporządzenie Ministra Gospodarki z dnia r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego, Dz. U. Nr 93/2007 poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, Dz. U. Nr 80/2006 poz. 563 z późniejszymi zmianami Normy elektryczne: PN - IEC : Instalacje elektryczne w obiektach budowlanych. PN - EN : 2012 : Światło i oświetlenie. Oświetlenie miejsc pracy. PN - EN 1838/:2005: Zastosowanie oświetlenia. Oświetlenie awaryjne. PN - 92/N : Barwy bezpieczeństwa i znaki bezpieczeństwa. PN - 92/N 1256/01 : Znaki bezpieczeństwa. Ochrona przeciwpożarowa PN - 92/N 1256/02 : Znaki bezpieczeństwa. Ewakuacja. PN-EN : 2001 : Aparatura rozdzielcza i sterownicza niskonapięciowa. Łączniki wielozadaniowe. Automatyczne urządzenia przełączające. PN-HD :2007 : Instalacje elektryczne niskiego napięcia. Część Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-HD : 2008 : Instalacje elektryczne niskiego napięcia. Część 6. Sprawdzanie. PN-EN 50346:2004/A1+A2:2009. Dotyczy: Pomiarów okablowania strukturalnego. WH
