GTU C 220 GTU C 330 GTU C 220 OLEJOWE KOTŁY KONDENSACYJNE

Transkrypt

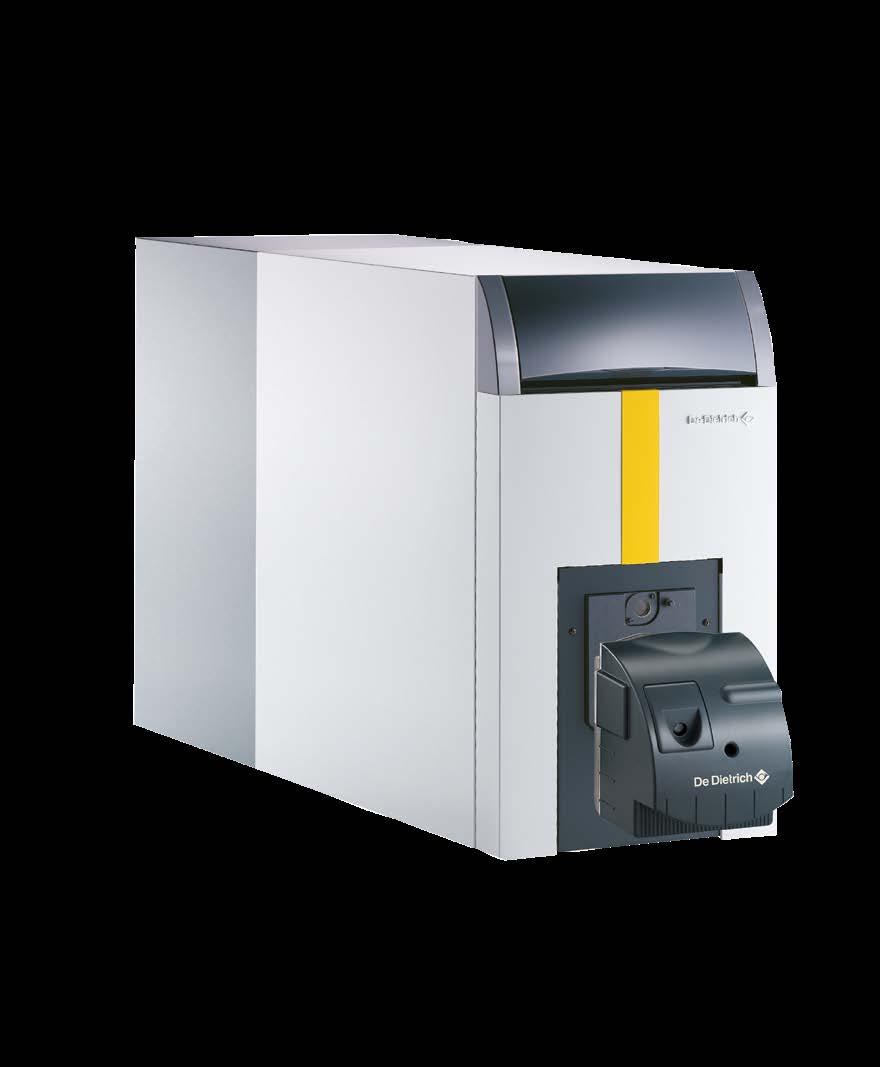

1 OLEJOWE KOTŁY KONDENSACYJNE 3 modele: od 0 do 85 kw Kompletny zespół: Kocioł żeliwny + palnik olejowy + wymiennik kondenser + syfon

2 PROJEKT TYLKO OGRZEWANIE oc znamionowa przy 80/60 C (kw) Palnik 2-stopniowy z przedmuchem końcowym Podłączenie do komina Konsola sterownicza Produkcja c.w.u. w niezależnym podgrzewaczu pojemnościowym lub podgrzewaczu do natychmiastowego wytwarzania c.w.u. GTU C ,7-7,1 x x zob. rozdz. 8 (zob. rozdz. 9 i 10) 103 GTU C 226 7,1-63,3 x x zob. rozdz. 8 (zob. rozdz. 9 i 10) 103 GTU C ,1-80,6 x x zob. rozdz. 8 (zob. rozdz. 9 i 10) 103 PROJEKT TYLKO OGRZEWANIE oc znamionowa przy 80/60 C (kw) Palnik 2-stopniowy z przedmuchem końcowym Podłączenie do komina Konsola sterownicza 225, 226, 227 Strony 33, 335, , 338, 339 Produkcja c.w.u. w niezależnym podgrzewaczu pojemnościowym lub podgrzewaczu do natychmiastowego wytwarzania c.w.u. GTU C x x zob. rozdz. 8 (zob. rozdz. 9 i 10) 107 GTU C x x zob. rozdz. 8 (zob. rozdz. 9 i 10) 107 GTU C x x zob. rozdz. 8 (zob. rozdz. 9 i 10) 107 GTU C x x zob. rozdz. 8 (zob. rozdz. 9 i 10) 108 GTU C x x zob. rozdz. 8 (zob. rozdz. 9 i 10) 108 GTU C x x zob. rozdz. 8 (zob. rozdz. 9 i 10) 108 Strony 102

3 od 0 do 85 kw do podłączenia do komina ze zintegrowanym 2-stopniowym olejowym palnikiem nadmuchowym 225, 226, 227 PROJEKT WYIARY CE 1312CN Zasilanie c.o. R 1 1/ 2 Powrót z c.o. R 1 1/ 3 Otwór do opróżniania i napełniania Rp 3/ zamknięty korkiem Wylot syfonu z rury pierścieniowej Ø zewn. 30 mm Olejowy kocioł kondensacyjny Roczna sprawność eksploatacyjna do 10% Korpus kotła wykonany z żeliwa eutektyczncego Komora spalania z trzyciągowym przepływem spalin Drzwiczki palnika z zamiennymi zawiasami Rekuperator kondenser o ceramicznej powierzchni wymiany niewrażliwej na korozję, wyposażony w syfon dla kondensatu i regulowane nóżki Palnik olejowy dwustopniowy z przedmuchem końcowym, o niskiej emisji zanieczyszczeń (NOx) < 100 mg/ kwh (przy 50/30 C) 2 konsole sterownicze do wyboru z funkcją priorytetu c.w.u. - B2: praca poprzez termostat kotła dla sterowania obiegu bezpośredniego - D + AD 217: DIEATIC 3 + płytka 2 stop./mod/v3v pozwalająca dodatkowo sterować obieg mieszaczowy (czujnik zasilania jako wyposażenie dodatkowe) ożliwość dostawy z modułem zdalnego nadzoru DD Ø 125 int (1) C Project Control ożliwość dostawy z konwerterem DD BS Control do komunikacji z systemami nadrzędnej regulacji BS Jednostka dostawy: 8 lub 9 pakietów Zaleta produktu Parametry eksploatacyjne wypróbowanej technologii A B C E F G H I GTU C GTU C GTU C F 38 2 I G H 155 DANE TECHNICZNE Kondensacja Średnia temperatura robocza: Trob_max: 90 C Trob_min: 20 C ax. temperatura robocza: 100 C ax. ciśnienie robocze: 3 bar Zakres regul. termostatu 30 do 90 C Termostat zabezpieczający: 110 C Homologacja: B 23, B 23P odel GTU C oc nominalna 50/30⁰ C (dla c.o.) min/max kw 0,0-50,0 50,0-67,0 67,0-85,0 oc nominalna 80/60⁰ C (dla c.o.) min/max kw 37,7-7,1 7,1-63,3 63,1-80,6 Sprawność użytkowa (Hi) dla c.o. wg. 92/2/EEC dla obc. pełnego i średniej temp. kotła 70⁰C Sprawność użytkowa (Hi) dla c.o. wg. 92/2/EEC dla obc. częściowego i temp. Powrotu 30⁰C Efektywność energ. wg. Rozporządzenia KE nr 813/2013: Sezonowa efektywność energ. ogrzewania pomieszczeń ɳS Sezonowa efektywność energ. ogrzewania pomieszczeń (Diematic 3 + cz. zewn.) ɳS Efektywność energ. dla 100% znamionowej mocy cieplnej ɳ₄ % 96,1 96,6 96, % 102, ,5 % % % ,9 Efektywność energ. dla 30% znam. mocy cieplnej ɳ₁ % ,8 Strata postojowa dla Δt=30K W Ciśnienie w komorze spalania mbar 0, 0,6 0,8 Pojemność wodna l Ciężar montażowy kg CENA NETTO GTU C B2 Indeks D + AD 217 Indeks

4 WYPOSAŻENIE DODATKOWE OPRÓCZ REGULACJI AKCESORIA KOTŁÓW Zestaw drugiego powrotu z pompą E Neutralizator kondesatu E Przygotowanie c.w.u. Pompa tłocząca F Wkład filtra węglowego + granulat marmurowy do neutralizatora kondensatu E Czujnik c.w.u. - w niezależnym podgrzewaczu c.w.u. zob. rozdz. 9 - w podgrzewaczu solarnym zob. rozdz. 3 tego kat. i 13 kat. Technika Domowa Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym AD Dobór wyposażenia dodatkowego w zależności od typu konsoli sterowniczej i podłączonych obiegów KonsolaSterownicza Rodzaj obiegu Kocioł pojedynczy lub kocioł 1 w kaskadzie Kocioł 2 do 10 w kaskadzie Na kocioł dodatkowy (2) KonsolaSterownicza c.w.u. bezp. 2 x bezp. B2 B2 AD 212 fabrycznie D + AD 217 (1) D + AD x AD 10, 27 lub 28 miesz.bezp. lub + 1 miesz. AD 212 fabrycznie 1 x AD x AD 199 (1) Każdy obieg c.o. może być uzupełniony do wyboru o zdalne sterowanie AD 285, AD 28 + AD 252 lub F 52 (2) Należy pamiętać o zamówieniu czujnika zasilanie kaskady pakiet AD 212 lub AD 218 Regulacje dla konsoli B2 (podstawowa) Termostat pokojowy nieprogramowalny przewodowy 2 x miesz. bezp. lub + 2 x miesz. miesz. 2 x miesz. nie nie nie nie 1 x AD x F 8 Ten termostat pokojowy pozwala regulować temperaturę pomieszczenia w zakresie od 6 do 30 C poprzez oddziaływanie na palnik. 1 x AD x AD x F 8 AD Termostat pokojowy programowalny przewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: AU- TOATYCZNY: Zgodnie z programem ( programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STAŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). AD

5 Regulacje dla konsoli B2 (podstawowa) Termostat pokojowy programowalny bezprzewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: AU- TOATYCZNY: Zgodnie z programem ( programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STAŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). Czujnik c.w.u. Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym Regulacje dla konsoli D (DIEATIC 3) Czujnik c.w.u. Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym Czujnik dla obiegu z mieszaczem Czujnik ten jest wymagany przy podłączeniu pierwszego obiegu z zaworem mieszającym do urządzenia wyposażonego w regulator DIEATIC isystem. Płytka + czujnik dla jednego zaworu mieszaczowego Pozwala sterować zawór mieszający z siłownikiem elektromechanicznym lub elektrotermicznym siłownika zaworu mieszającego. Płytkę montuje się w konsoli DIEATIC 3 i podłącza przy pomocy niezamienialnych wtyków. Konsola DIEATIC 3 może być wyposażona w 1 lub 2 opcjonalne zestawy płytka + czujnik, umożliwiające sterowania jednego lub dwóch zaworów mieszających. CDI-D Programowalny czujnik pokojowy Zdalne sterowanie dialogowe, z pomieszczenia w którym jest zainstalowane, pozwala odstąpić od wszystkich rozkazów konsoli DIEATIC isystem. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). CDR-D Programowalny czujnik pokojowy bezprzewodowy Zdalne sterowanie dialogowe, bezprzewodowe, pozwala odstąpić od wszystkich rozkazów konsoli DIEATIC isystem z pomieszczenia w którym jest zainstalowane. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). Dane są transmitowane drogą radiową z miejsca zainstalowania do urządzenia nadawczo-odbiorczego (pakiet AD 252) umieszczonego w pobliżu urządzenia grzewczego. Czujnik pokojowy Umożliwia z miejsca, w którym jest zainstalowane, na odstąpienie od niektórych nastaw konsoli DIEATIC 3 isystem: - odstąpienie od programu i zadanej temperatury pomieszczenia. Dodatkowo pozwala na dopasowanie samoadaptujące charakterystyki grzewczej danego obiegu (1 zdalne sterowanie na obieg). AD AD AD AD F AD AD F Kabel BUS RX 12 L=12 m Kabel BUS pozwala połączyć 2 urządzenia wyposażone w konsolę DIEATIC isystem lub w instalacji kaskadowej, jak też podłączyć regulator DIEATIC V lub nadajnik sieci zdalnego sterowania. AD Czujnik temperatury spalin Pozwala odczytać na wyświetlaczu konsoli sterowniczej temperaturę spalin i dzięki temu nadzorować czystość powierzchni wymiany korpusu kotła. W instalacji kaskadowej istnieje możliwość podłączenia czujnika spalin dla każdego kotła. Czujnik zanurzeniowy z gilzą Czujnik zanurzeniowy NTC 17 jest dostarczany ze skrzynką podłączeniową IP 5 i gilzą Ø 1/2, długość użytkowa pod głowicą 120 mm. F AD Czujnik zewnętrzny bezprzewodowy AD

6 I A AUTO ODE Regulacje dla konsoli D (DIEATIC 3) oduł radiowy kotła nadajnik/odbiornik Umożliwia transmitowanie danych drogą radiową z miejsca zainstalowania CDR D.iSystem do urządzenia nadawczo-odbiorczego umieszczonego w pobliżu urządzenia grzewczego. AD PRZYKŁAD KONFIGURACJI D + AD obieg grzejnikowy 1 obieg ogrzewania podłogowego 1 podgrzewacz c.w.u. Czujnik zasobnika buforowego do DIEATIC 3 Zawiera 1 czujnik c.w.u. i 1 czujnik c.o. do sterowania zasobnika buforowego przy pomocy kotła wyposażonego w konsolę sterowniczą DIEATIC 3. - dla wszystkich kotłów wyposażonych w konsolę DIEATIC 3 lub DIEATIC-m3 oprócz Elidens DTG do 115 i C330/630 Eco Płytka sterowania palnikiem dwustopniowym/modulowanym oraz jednym obiegiem z zaworem mieszającym Płytka ta pozwala sterować kocioł GT 220 D wyposażony w palnik 2-stopniowy lub modulujący. Umożliwia również sterowanie i programowanie obiegu z 3-drogowym zaworem mieszającym; czujnik zasilania za zaworem (pakiet AD 199) należy zamawiać osobno (wyposażenie dodatkowe). AD :2 AD285 AD AD V 50Hz AD 212 GTUC 220 DIEATIC-m3 BH750 OPIS PAKIET INDEKS GTU C 225/D/AD217 Kocioł olejowy kondensacyjny żeliwny stojący BH 750 Podgrzewacz buforowy c.w.u H Czujnik dla obiegu z mieszaczem AD Czujnik c.w.u. AD CDI-D Programowalny czujnik pokojowy AD

7 od 56,7 do 157,3 kw do podłączenia do komina ze zintegrowanym olejowym palnikiem nadmuchowym 33, 335, 336 PROJEKT WYIARY 1 2 CE 1312BT175R Zasilanie c.o. (kołnierz + kołnierz współpracujący do spawania) otwór Ø 2 1/2 (2 opcjonalnie) Powrót z c.o. (kołnierz + kołnierz współpracujący do spawania) otwór Ø 2 1/2 (2 opcjonalnie) 3 Króciec spalin Ø 160 mm Złączka Rp 1 1/2 (dla grupy bezpieczeństwa) 5 Odprowadzenie kondensatu Ø 0 mm zewn. (1) Nóżki regulowane : wymiar podstawy 0 mm, zakres regulacji 0 do 0 mm. (2) Konsola do montażu z boku, (uściślić w zamówieniu) o jej umieszczeniu na jednej z bocznych płyt decyduje instalator. (3) Zestaw cyrkulacji D 218 (wyposażenie dodatkowe). Konsola A B C D H standard B3, K3 i DIEA- TIC-m Olejowy kocioł kondensacyjny Roczna sprawność eksploatacyjna do 10% inimalna temperatura zasilania: 30 C Korpus kotła wykonany z członów z żeliwa eutektycznego Trzyciągowy przepływ spalin Ciśnieniowa komora spalania o dużej objętości i małym oporze Drzwiczki palnika z zamiennymi zawiasami Wzmocniona izolacja, małe straty postojowe Wymiennik kondenser rurowy zewnętrzny o ceramicznej powierzchni odpornej na korozję, niewrażliwej na szok termiczny i o wysokim współczynnku przewodności, podłączony hydraulicznie w odgałęzieniu w powrocie Połączenie między głównym korpusem i kondenserem za pomocą zestawu wodnej armatury połączeniowej zawierającego pompę ładującą i połączenie spalinowe z klapą wyczystkową (w dostawie) B (2) C 195 A 718 P L (2) 325 Zakres regulacji nóżek 0 do (3) 555 F 1 Palnik olejowy 200 S/ 300 S z przedmuchem końcowym - w dostawie konsole sterownicze do wyboru z funkcją priorytetu c.w.u. (oprócz konsoli standard) - Standard: do sterowania palnika 2-stopniowego, instalacje z szafką sterowniczą w kotłowni - B3: do sterowania palnika 2-stopniowego, praca poprzez termostat kotła - DIEATIC-m3: z programowaną automatyką pogodową do sterowania palnika 2-stopniowego; umożliwia również sterowanie kaskady do 10 kotłów - K3: tylko w połączeniu z DIEATIC-m3 do sterowania kotłów «podrzędnych» Jednostka dostawy: 2 możliwości Korpus kotła zmontowany + 11 pakietów Korpus kotła w członach luzem + 13 pakietów 2 możliwości H Zaleta produktu Optymalizacja zużycia oleju w kotłach średniej i dużej mocy GTU C P F (bez D 218) F (z D 218) L D 160 DANE TECHNICZNE Kondensacja Średnia temperatura robocza: Trob_max: 90 C Trob_min: 20 C ax. temperatura robocza: 90 C ax. ciśnienie robocze: bar Zakres regul. termostatu 30 do 85 C Termostat zabezpieczający: 110 C Homologacja: B 23, B 23P odel GTU C oc nominalna 50/30⁰ C (dla c.o.) min/max kw 56,7-93, 93,7-120,3 120,2-157,3 oc nominalna 80/60⁰ C (dla c.o.) min/max kw Sprawność użytkowa (Hi) dla c.o. wg. 92/2/EEC dla obc. pełnego i średniej temp. kotła 70⁰C Sprawność użytkowa (Hi) dla c.o. wg. 92/2/EEC dla obc. częściowego i temp. powrotu 30⁰C Efektywność energ. wg. Rozporządzenia KE nr 813/2013: Efektywność energ. dla 100% znamionowej mocy cieplnej ɳ₄ % 97,8 96,9 96, % ,8 103 % 92,3 91, 90,9 Efektywność energ. dla 30% znam. mocy cieplnej ɳ₁ % 97,2 97,0 97,2 Strata postojowa dla Δt=30K W Ciśnienie w komorze spalania mbar 1,0 0,6 1,8 Pojemność wodna l Ciężar montażowy kg CENA NETTO GTU C Indeks B3 (1) Indeks K3 (1) (2) Indeks DIEATIC-m 3 (1) Indeks (1) Na żądanie dostępna jest również konsola sterownicza w wersji bocznej, bez dopłaty. (2) K3 pracuje tylko w połączeniu z DIEATIC-m

8 od 155, do 291,2 kw do podłączenia do komina ze zintegrowanym olejowym palnikiem nadmuchowym 337, 338, 339 PROJEKT WYIARY 1 2 CE 1312BT175R Zasilanie c.o. (kołnierz + kołnierz współpracujący do spawania) otwór Ø 2 1/2 (2 opcjonalnie) Powrót z c.o. (kołnierz + kołnierz współpracujący do spawania) otwór Ø 2 1/2 (2 opcjonalnie) 3 Króciec spalin Ø 200 mm Złączka Rp 1 1/2 (dla grupy bezpieczeństwa) 5 Odprowadzenie kondensatu Ø 0 mm zewn. (1) Nóżki regulowane : wymiar podstawy 0 mm, zakres regulacji 0 do 0 mm. (2) Konsola do montażu z boku, (uściślić w zamówieniu) o jej umieszczeniu na jednej z bocznych płyt decyduje instalator. (3) Zestaw cyrkulacji D 218 (wyposażenie dodatkowe). Konsola A B C D H standard B3, K3 i DIEA- TIC-m Olejowy kocioł kondensacyjny Roczna sprawność eksploatacyjna do 10% inimalna temperatura zasilania: 30 C Korpus kotła wykonany z członów z żeliwa eutektycznego Trzyciągowy przepływ spalin Ciśnieniowa komora spalania o dużej objętości i małej odporności od strony gazu Drzwiczki palnika z zamiennymi zawiasami Wzmocniona izolacja, małe straty postojowe Wymiennik kondenser rurowy zewnętrzny o ceramicznej powierzchni odpornej na korozję, niewrażliwej na szok termiczny i o wysokim współczynnku przewodności, podłączony hydraulicznie w odgałęzieniu w powrocie Połączenie między głównym korpusem i kondenserem za pomocą zestawu wodnej armatury połączeniowej zawierającego pompę ładującą i przewodów połączeniowych spalinowych z klapą wyczystkową (w dostawie) B (2) C 195 A 718 P L (2) 325 Zakres regulacji nóżek 0 do + 0 (3) E F Palnik olejowy 200 S/ 300 S z przedmuchem końcowym - w dostawie konsole sterownicze do wyboru z funkcją priorytetu c.w.u. (oprócz konsoli standard) - Standard: do sterowania palnika 2-stopniowego, instalacje z szafką sterowniczą w kotłowni - B3: do sterowania palnika 2-stopniowego, praca poprzez termostat kotła - DIEATIC-m3: z programowaną automatyką pogodową do sterowania palnika 2-stopniowego; umożliwia również sterowanie kaskady do 10 kotłów - K3: tylko w połączeniu z DIEATIC-m3 do sterowania kotłów «podrzędnych» Jednostka dostawy: 2 możliwości: - Korpus kotła zmontowany + 11 pakietów - Korpus kotła w członach luzem + 13 pakietów 2 możliwości H Zaleta produktu Optymalizacja zużycia oleju w kotłach średniej i dużej mocy GTU C P E (bez D 218) E (z D 218) F (bez D 218) F (z D 218) L D 160 DANE TECHNICZNE Kondensacja Średnia temperatura robocza: Trob_max: 90 C Trob_min: 20 C ax. temperatura robocza: 90 C ax. ciśnienie robocze: bar Zakres regul. termostatu 30 do 85 C Termostat zabezpieczający: 110 C Homologacja: B 23, B 23P odel GTU C oc nominalna 50/30⁰ C (dla c.o.) min/max kw 155,-192,7 191,7-239,7 238,-291,2 oc nominalna 80/60⁰ C (dla c.o.) min/max kw Sprawność użytkowa (Hi) dla c.o. wg. 92/2/EEC dla obc. pełnego i średniej temp. kotła 70⁰C Sprawność użytkowa (Hi) dla c.o. wg. 92/2/EEC dla obc. częściowego i temp. powrotu 30⁰C Efektywność energ. wg. Rozporządzenia KE nr 813/2013: Efektywność energ. dla 100% znamionowej mocy cieplnej ɳ₄ % 98,1 97,7 97,6 % 10,7 10,0 103,8 % 92,5 92,2 92,1 Efektywność energ. dla 30% znam. mocy cieplnej ɳ₁ % 98,8 98,1 97,9 Strata postojowa dla Δt=30K W Ciśnienie w komorze spalania mbar 1,9 1,6 1,7 Pojemność wodna l Ciężar montażowy kg CENA NETTO GTU C Indeks B3 (1) Indeks K3 (1) (2) Indeks DIEATIC-m 3 (1) Indeks (1) Na żądanie dostępna jest również konsola sterownicza w wersji bocznej, bez dopłaty. (2) K3 pracuje tylko w połączeniu z DIEATIC-m

9 WYPOSAŻENIE DODATKOWE OPRÓCZ REGULACJI Akcesoria Pokrywa dźwiękoszczelna do palnika 300 (GTU C 335 do 339) nz Zestaw 2 przeciwkołnierzy DN50 FD Zestaw cyrkulacji do D Syfon do D Neutralizator kondensatu D Pompa tłocząca F Wkład filtra węglowego + granulat marmurowy do neutralizatora kondensatu D Przygotowanie c.w.u. w podgrzewaczu niezależnym zob. rozdz. 9 Czujnik c.w.u. Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym AD Dobór wyposażenia dodatkowego w zależności od typu konsoli sterowniczej i podłączonych obiegów Rodzaj obiegu Konsola sterownicza Kocioł pojedynczy lub kocioł 1 w kaskadzie Kocioł 2 do 10 w kaskadzie na kocioł dodat. (2) Konsola sterownicza c.w.u. bezp. miesz. bezp. + miesz. 2 x miesz. 1 x bezp. + 2 x miesz. Standard : dla instalacji bez regulacji lub z szafką sterowniczą w kotłowni B3 : DIEATICm3 (1) : K3 (1) : B3 Diematic- -m3 K3 3 x miesz. 1 x miesz. 2 x miesz. 3 x miesz. AD 212 fabrycznie nie nie nie nie nie AD 212 fabrycznie 1 x AD x F 8 1 x AD x F 8 2 x F 8 1 x AD x F x AD x AD x F 8 1 x AD x F 8 (1) Każdy obieg c.o. może być uzupełniony do wyboru o zdalne sterowanie AD 285, AD 28 + AD 252 lub F 52 (2) Należy pamiętać o zamówieniu czujnika zasilania kaskady: pakiet AD 212 lub AD 218, jak również czujników kotła w przypadku kaskady modulującej: pakiet AD 212 Regulacje dla konsoli standard Czujnik temperatury spalin BP nz 109

10 Regulacje dla konsoli B3 Czujnik temperatury spalin BP nz Licznik godzin do konsoli B3 BG nz Termostat pokojowy nieprogramowalny przewodowy Ten termostat pokojowy pozwala regulować temperaturę pomieszczenia w zakresie od 6 do 30 C poprzez oddziaływanie na palnik. AD Termostat pokojowy programowalny przewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: AU- TOATYCZNY: Zgodnie z programem ( programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STAŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). Termostat pokojowy programowalny bezprzewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: AU- TOATYCZNY: Zgodnie z programem ( programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STAŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). Czujnik c.w.u. Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym Regulacje dla konsoli K3 Płytka przekaźników oraz płytka i czujnik dla pierwszego zaworu mieszaczowego Pakiet ten jest wymagany do podłączenia 1-go obiegu z zaworem mieszającym do kotła wyposażonego w konsolę sterowniczą K3 w instalacji kaskadowej. AD AD AD AD Płytka + czujnik dla jednego zaworu mieszaczowego Pozwala sterować zawór mieszający z siłownikiem elektromechanicznym lub elektrotermicznym siłownika zaworu mieszającego. Płytkę montuje się w konsoli DIEATIC 3 i podłącza przy pomocy niezamienialnych wtyków. Konsola DIEATIC 3 może być wyposażona w 1 lub 2 opcjonalne zestawy płytka + czujnik, umożliwiające sterowania jednego lub dwóch zaworów mieszających. CDI-D Programowalny czujnik pokojowy Zdalne sterowanie dialogowe, z pomieszczenia w którym jest zainstalowane, pozwala odstąpić od wszystkich rozkazów konsoli DIEATIC isystem. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). CDR-D Programowalny czujnik pokojowy bezprzewodowy Zdalne sterowanie dialogowe, bezprzewodowe, pozwala odstąpić od wszystkich rozkazów konsoli DIEATIC isystem z pomieszczenia w którym jest zainstalowane. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). Dane są transmitowane drogą radiową z miejsca zainstalowania do urządzenia nadawczo-odbiorczego (pakiet AD 252) umieszczonego w pobliżu urządzenia grzewczego. Czujnik pokojowy Umożliwia z miejsca, w którym jest zainstalowane, na odstąpienie od niektórych nastaw konsoli DIEATIC 3 isystem: - odstąpienie od programu i zadanej temperatury pomieszczenia. Dodatkowo pozwala na dopasowanie samoadaptujące charakterystyki grzewczej danego obiegu (1 zdalne sterowanie na obieg). F AD AD F Czujnik pokojowy bez regulacji Pozwala, z pomieszczenia w którym jest zamontowany, na uaktywnienie funkcji optymalizacji początku okresów komfortu. Umożliwia również samoadaptacyjne dopasowanie charakterystyki grzewczej danego obiegu (1 czujnik pokojowy na obieg). AD

11 Regulacje dla konsoli K3 Czujnik temperatury spalin Pozwala odczytać na wyświetlaczu konsoli sterowniczej temperaturę spalin i dzięki temu nadzorować czystość powierzchni wymiany korpusu kotła. W instalacji kaskadowej istnieje możliwość podłączenia czujnika spalin dla każdego kotła. oduł radiowy kotła nadajnik/odbiornik Umożliwia transmitowanie danych drogą radiową z miejsca zainstalowania CDR D.iSystem do urządzenia nadawczo-odbiorczego umieszczonego w pobliżu urządzenia grzewczego. F AD regulacje dla konsoli DIEATIC-m 3 Płytka + czujnik dla jednego zaworu mieszaczowego Pozwala sterować zawór mieszający z siłownikiem elektromechanicznym lub elektrotermicznym siłownika zaworu mieszającego. Płytkę montuje się w konsoli DIEATIC 3 i podłącza przy pomocy niezamienialnych wtyków. Konsola DIEATIC 3 może być wyposażona w 1 lub 2 opcjonalne zestawy płytka + czujnik, umożliwiające sterowania jednego lub dwóch zaworów mieszających. Czujnik dla obiegu z mieszaczem Czujnik ten jest wymagany przy podłączeniu pierwszego obiegu z zaworem mieszającym do urządzenia wyposażonego w regulator DIEATIC isystem. CDI-D Programowalny czujnik pokojowy Zdalne sterowanie dialogowe, z pomieszczenia w którym jest zainstalowane, pozwala odstąpić od wszystkich rozkazów konsoli DIEATIC isystem. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). CDR-D Programowalny czujnik pokojowy bezprzewodowy Zdalne sterowanie dialogowe, bezprzewodowe, pozwala odstąpić od wszystkich rozkazów konsoli DIEATIC isystem z pomieszczenia w którym jest zainstalowane. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). Dane są transmitowane drogą radiową z miejsca zainstalowania do urządzenia nadawczo-odbiorczego (pakiet AD 252) umieszczonego w pobliżu urządzenia grzewczego. Czujnik pokojowy Umożliwia z miejsca, w którym jest zainstalowane, na odstąpienie od niektórych nastaw konsoli DIEATIC 3 isystem: - odstąpienie od programu i zadanej temperatury pomieszczenia. Dodatkowo pozwala na dopasowanie samoadaptujące charakterystyki grzewczej danego obiegu (1 zdalne sterowanie na obieg). F AD AD AD F Czujnik pokojowy bez regulacji Pozwala, z pomieszczenia w którym jest zamontowany, na uaktywnienie funkcji optymalizacji początku okresów komfortu. Umożliwia również samoadaptacyjne dopasowanie charakterystyki grzewczej danego obiegu (1 czujnik pokojowy na obieg). AD Kabel BUS RX 12 L=12 m Kabel BUS pozwala połączyć 2 urządzenia wyposażone w konsolę DIEATIC isystem lub w instalacji kaskadowej, jak też podłączyć regulator DIEATIC V lub nadajnik sieci zdalnego sterowania. AD Kabel połączeniowy BUS L=0 m Ekranowany kabel o długości 0 m jest przeznaczony do zastąpienia kabla BUS o długości 12 m (pakiet AD 13), jeżeli jest on za krótki. DB Element pośrednicący do BUS AD 139 Element ten służy do połączenia dwóch kabli BUS, w przypadku gdy dwa kotły są zanadto oddalone od siebie. Czujnik temperatury spalin Pozwala odczytać na wyświetlaczu konsoli sterowniczej temperaturę spalin i dzięki temu nadzorować czystość powierzchni wymiany korpusu kotła. W instalacji kaskadowej istnieje możliwość podłączenia czujnika spalin dla każdego kotła. Czujnik c.w.u. Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym AD F AD

12 TS N L TS N L regulacje dla konsoli DIEATIC-m 3 Czujnik zanurzeniowy z gilzą Czujnik zanurzeniowy NTC 17 jest dostarczany ze skrzynką podłączeniową IP 5 i gilzą Ø 1/2, długość użytkowa pod głowicą 120 mm. AD Czujnik zewnętrzny bezprzewodowy AD PRZYKŁAD KONFIGURACJI oduł radiowy kotła nadajnik/odbiornik Umożliwia transmitowanie danych drogą radiową z miejsca zainstalowania CDR D.iSystem do urządzenia nadawczo-odbiorczego umieszczonego w pobliżu urządzenia grzewczego. Czujnik zasobnika buforowego do DIEATIC 3 DIEATIC-m3 Podgrzewacz c.w.u. 3 obiegi ogrzewania podłogowego (z zaworem mieszającym) Zawiera 1 czujnik c.w.u. i 1 czujnik c.o. do sterowania zasobnika buforowego przy pomocy kotła wyposażonego w konsolę sterowniczą DIEATIC 3. - dla wszystkich kotłów wyposażonych w konsolę DIEATIC 3 lub DIEATIC-m3 oprócz Elidens DTG do 115 i C330/630 Eco AD AD x AD x F V 50Hz AD 212 D 218 DIEATIC-m3 BH750 OPIS PAKIET INDEKS GTU C 33/DIEATIC 3 Kocioł olejowy kondensacyjny żeliwny stojący Zestaw cyrkulacji do D x Płytka + czujnik dla jednego zaworu mieszaczowego 2 x F8 2 x Czujnik dla obiegu z mieszaczem AD Czujnik c.w.u. AD BH 750 Podgrzewacz buforowy c.w.u H 112
