3 Spis treści Wprowadzenie: Wszystkie aspekty metrologii...04 Hexagon AB: Światowej klasy usługi i technologie pomiarowe...06 Metrologia na każdą skalę...08 Hexagon Metrology...10 Sprawdziany oraz ręczne narzędzia pomiarowe...12 Optyczne: wizyjne i wielosensorowe...14 Przenośne: Przenoszenie metrologii na linię produkcyjną...16 Stacjonarne współrzędnościowe maszyny pomiarowe (CMM): największy na świecie wybór stacjonarnych maszyn CMM...18 Sondy dopasowane do każdego zadania pomiarowego...20 Oprogramowanie serce każdego systemu metrologicznego...22 Serwis i wsparcie: serwis ogólnoświatowy lokalny dla Ciebie...24 Dlaczego wybrać Hexagon Metrology?...26

4 Oceanside North Kingstown São Paulo Vitoria Telford London (Headquarters Hexagon Metrology) Montoire Renens Wetzlar Waldburg Stockholm (Headquarters Hexagon AB) Saarwellingen Heerbrugg Torino Ramat Hasharon Noida Zhenjiang Qingdao Guangzhou Singapore Hamamatsu Wraz z zaznaczonymi zakładami produkcyjnymi, Hexagon Metrology posiada ponad 60 bezpośrednich centrów precyzji w ponad 20 krajach, a także sieć ponad 70 przedstawicieli i dystrybutorów na całym świecie. Gdziekolwiek jesteś, Hexagon Metrology nigdy nie jest daleko.

5 Wszystkie aspekty metrologii Hexagon Metrology jest niekwestionowanym specjalistą w dziedzinie metrologii. Dzięki najróżnorodniejszym produktom na rynku, międzynarodowej obecności oraz nastawieniu na najwyższą jakość zawsze jesteśmy w stanie sprostać oczekiwaniom naszych klientów. Hexagon Metrology jest częścią Grupy Hexagon AB i właścicielem wiodących marek: Brown & Sharpe, Cognitens, DEA, Leica Geosystems (Metrology Products), Leitz, m&h Inprocess Messtechnik, Optiv, PC-DMIS, QUINDOS, ROMER, TESA. Hexagon Metrology sprawia, że jego klienci mogą w pełni kontrolować procesy produkcji, które opierają się na wymiarowej precyzji, a dzięki temu mogą zawsze uzyskać produkt zgodny z pierwotnym projektem. Oferta Hexagon Metrology to nie tylko maszyny i urządzenia pomiarowe oraz oprogramowanie, ale także wsparcie w zakresie produktów, serwisu oraz wdrożeń rozwiązań dedykowanych. Witamy w Hexagon Metrology tu nastawieni jesteśmy na najwyższą jakość. Hexagon Metrology może pochwalić się niezrównaną ilością zainstalowanych współrzędnościowych maszyn pomiarowych, przenośnych systemów oraz ręcznych urządzeń, a także dziesiątkami tysięcy sprzedanych licencji oprogramowania metrologicznego. Hexagon AB TESA Brown & Sharpe DEA Leitz Wilcox CE Johansson ROMER Sheffield Norbert Hanke CEO Hexagon Metrology Leica Geosystems JMCT Cognitens Serein Messtechnik Wetzlar (dziś Hexagon Metrology Powertrain Solutions) m&h Inprocess Messtechnik Technodigit Mahr Multisensor & Mycrona (Optiv hoy) Zakup firm z branży metrologicznej 03 04

6

7 Światowej klasy usługi i technologie pomiarowe Hexagon jest wiodącym światowym dostawcą systemów do pomiarów przedmiotów w jednym, dwóch lub trzech wymiarach. Systemy pomiarowe mierzą z wielką precyzją i szybko udostępniają ogromną ilość danych pomiarowych. Dla klienta oznacza to większą wydajność i produktywność, wyższą jakość i znaczne oszczędności materiałów oraz kosztów w procesie produkcyjnym. Wizja Hexagon być liderem na rynku, zajmując czołowe miejsce w każdej strategicznej dziedzinie biznesu, aby wygenerować wzrost i wartość dla akcjonariuszy. Misja Hexagon opracowywanie i sprzedaż wiodących technologii oraz usług do pomiarów w jednym, dwóch lub trzech wymiarach, pozycjonowanie i aktualizacja przedmiotów oraz synchronizacja procesów. Metrology W segmencie mikro rynku technologii pomiarowych, Hexagon Metrology oferuje klientowi pełen asortyment produktów i jedną z najmocniejszych na świecie sieci serwisowych. Systemy mierzą elementy tak duże jak samolot i tak małe jak wkręty medyczne, z precyzją z przedziału od 100 do 0,3 mikrometra. Technology Uzupełniając ofertę produktów Geosystems i Metrology, Hexagon działa jako poddostawca technologii, systemów i elementów precyzyjnych dla klientów spoza Grupy Hexagon. Strategia oferowania technologii innym producentom sprzętu oryginalnego (OEM) gwarantuje stały, efektywny pod względem kosztów rozwój technologii Hexagon. Strategia Hexagon być najbardziej innowacyjnym i opłacalnym ekonomicznie dostawcą, posiadać najlepsze umiejętności zarządzania w biznesie oraz krótki i szybki proces decyzyjny. Hexagon jest podzielony na 3 główne jednostki biznesowe: Europa Zachodnia 36% Ameryka Pónocna 31% Chiny 14% Rejon Azji i Pacyfiku 11% EMEA bez Europy Zach. 6% Ameryka Południowa 2% Geosystems Geodeci, biura i firmy kartograficzne, urzędy, firmy inżynieryjno- -budowlane, przedsiębiorstwa górnicze, przemysł lotniczy i astronautyczny oraz obronny i zbrojeniowy to główne grupy docelowe produktów i usług Hexagon Geosystems. Grupy te korzystają z różnorodnych technologii i systemów do pomiarów wielowymiarowych i pozycjonowania. Systemy w zakresie objętym przez Geosystems mierzą precyzyjnie z odchyłką od 10 metrów do 100 mikrometrów. Sprzedaż netto w % (Intergraph pro forma 2010 wliczony) 06 07

8

9 Lotniczy Inne Medyczny Aerospace Energetyczny Samochodowy Sprzedaż netto Zaspokajamy Twoje oczekiwania Klienci Hexagon Metrology pracują w przemyśle lotniczym i kosmicznym, zbrojeniowym, motoryzacyjnym, w organizacjach administracyjnego nadzoru techniczngo, w przemyśle budowy maszyn, budownictwie, elektronice, energetyce, przemyśle komputerowym, konstrukcyjnym i medycznym. Hexagon Metrology utrzymuje wysoką pozycję na rynku dzięki umiejętnościom najważniejszych producentów metrologicznych na całym świecie. Hexagon Metrology oferuje szeroki asortyment produktów i usług przeznaczonych dla wszystkich zadań pomiarowych w przemyśle od ręcznych przyrządów pomiarowych do przenośnego wyposażenia pomiarowego, od wielosensorowych współrzędnościowych maszyn pomiarowych i robotów do oprogramowania metrologicznego. Jakakolwiek dziedzina Cię interesuje, możesz być pewien, iż obejmujemy ją swoją ofertą

10 Przenośne ramiona pomiarowe trakery laserowe i teodolity Skanery światła białego portalowe Współrzędnościowe maszyny pomiarowe Maszyny o bardzo wysokiej dokładności mostowe współrzędnościowe maszyny pomiarowe Wysięgnikowe maszyny pomiarowe Systemy optyczne i wielosensorowe ręczne narzędzia pomiarowe Systemy sond pomiarowych dla obrabiarek stykowe sondy pomiarowe głowice laserowe skanujące oprogramowanie

11 MACRO MICRO NANO < 100 µm 100 µm 10 µm 1 µm 0.3 µm Hexagon dzieli rynek technologii pomiarowych, rozróżniając trzy różne segmenty: makro, mikro i nano. Granicę między tymi trzema segmentami wytyczają wymagania klientów odnośnie dokładności pomiarów w realizowanych zadaniach pomiarowych. Pomiary w dowolnej skali W segmencie makro mierzone są duże obiekty, takie jak góry, miasta, drogi, mosty, tunele, zapory wodne, budynki i inne budowle. Pomiary te wymagają precyzji w przedziale od 10 metrów do 100 mikrometrów. W segmencie mikro mierzone są komponenty przemysłowe, od dużych samolotów do mikroelementów w zastosowaniach elektronicznych i medycznych. W tym przypadku wymagana jest precyzja od 100 do 0,3 mikrometrów. Segment ten cieszy się największym zainteresowaniem w przemyśle samochodowym, lotniczym, w inżynierii, medycynie i energetyce. W segmencie nano mierzone są m.in. mikroukłady scalone (chipy) w przemyśle elektronicznym, zastosowania medyczne oraz materiały o nowych charakterystykach

12

13 Sprawdziany oraz ręczne narzędzia pomiarowe Znakomity stosunek jakości do ceny, wszechstronność i najwyższa jakość sprawdziany oraz ręczne przyrządy pomiarowe są najłatwiejszymi w obsłudze i najczęściej wykorzystywanymi produktami z oferty firmy Hexagon Metrology. Suwmiarki, sprawdziany gwintów, głębokościomierze i wysokościomierze, doskonale nadają się do niezliczonych zastosowań w laboratoriach metrologicznych lub na linii produkcyjnej. Często wykorzystywane są w połączeniu z instrumentami mechanicznymi lub maszynami stacjonarnymi. Wzorce długości i kątów są nieodzownym elementem kalibracji sprzętu pomiarowego. Tradycyjne, mechaniczne i elektroniczne, precyzyjne wzorce pomiarowe gwarantują mobilność, wydłużony okres użytkowania i duży zakres realizowanych zadań pomiarowych. Ręczne narzędzia pomiarowe firmy Hexagon Metrology są znane na całym świecie z dokładności pomiaru, jakości wykonania oraz niezawodności. Produkujemy ręczne przyrządy pomiarowe od ponad 150 lat

14

15 Metrologia na linii produkcyjnej Dlaczego obrabiane części mają być zabierane do odległego laboratorium pomiarowego, jeśli mogą być mierzone na linii produkcyjnej? Przenośne systemy pomiarowe umożliwiają wykonywanie pomiarów bezpośrednio w środowisku produkcyjnym, co ułatwia pracę i generuje najbardziej rzetelne pomiary 3D. W rezultacie bardzo precyzyjne pomiary przesyłane są szybko i bezpośrednio na linię produkcyjną, co pozwala na oszczędność kosztów i poprawę jakości. Przenośne ramiona pomiarowe dostępne są w różnych konfiguracjach wielkości i dokładności; mogą być również wyposażone w różnego typu sondy i głowice skanujące do mierzenia optycznie lub dotykowo nawet trudnodostępnych punktów. Znakomity współczynnik ceny do wydajności tych przenośnych współrzędnościowych maszyn pomiarowych, w porównaniu z innymi technikami oznacza, że wykorzystywane są one w licznych gałęziach przemysłu. Systemy trackerów laserowych przodują w tej dziedzinie pod względem dokładności, niezawodności i trwałości przenośnych współrzędnościowych maszyn pomiarowych. Rozszerzenie lub automatyzacja systemu o skanery prowadzone ręcznie, sondy bezprzewodowe lub zastosowanie robotów pozwala zwiększyć liczbę ewentualnych zadań pomiarowych. Teodolity przemysłowe i tachimetry laserowe spełniają najwyższe standardy nawet w trudnych warunkach. Ekstremalnie duży zakres pomiarowy do 600 m sprawia, że tachimetr laserowy najczęściej używany jest w celu kontroli i montażu bardzo dużych elementów. Systemy skanerów światła białego stanowią kompleksowe rozwiązanie dotyczące trójwymiarowych pomiarów optycznych, mających na celu ulepszenie inżynierii i procesów produkcyjnych w przemyśle samochodowym i innych dziedzinach produkcji. Trójwymiarowy (3D) pomiar to rozwiązanie, które ma coraz większe znaczenie, ponieważ umożliwia producentom szybsze wprowadzanie na rynek nowych produktów, zmniejszenie kosztów produkcji, osiągnięcie wyższej jakości produktów i uzyskanie większego zysku

16

17 Wizyjne i wielosensorowe Elastyczność w jednej maszynie Elastyczność to kluczowa cecha technologii wielosensorowej. Elastyczność w świecie metrologii oznacza wolność wyboru miedzy pomiarem optycznym i dotykowym korzystając tylko z jednego systemu pomiarowego. Jeden system w zupełności wystarczy do pomiaru optycznego i dotykowego podczas kontroli elementu. Doskonałym rozwiązaniem do pomiaru materiałów wrażliwych na dotyk są optyczne systemy pomiarowe. Systemy te mierzą dokładnie, w sposób nienaruszający kontrolowanego elementu. Szeroki wybór optycznych systemów pomiarowych sprawia, że mamy odpowiednie rozwiązanie dla każdego projektu pomiarowego. Do typowych zastosowań należą części prasowane/formowane, części formowane wtryskowo, elementy elektroniczne, części o symetrii obrotowej, mechanika precyzyjna, skanowanie powierzchni, skomplikowane części trójwymiarowe, części toczone, pryzmatyczne i kontury

18

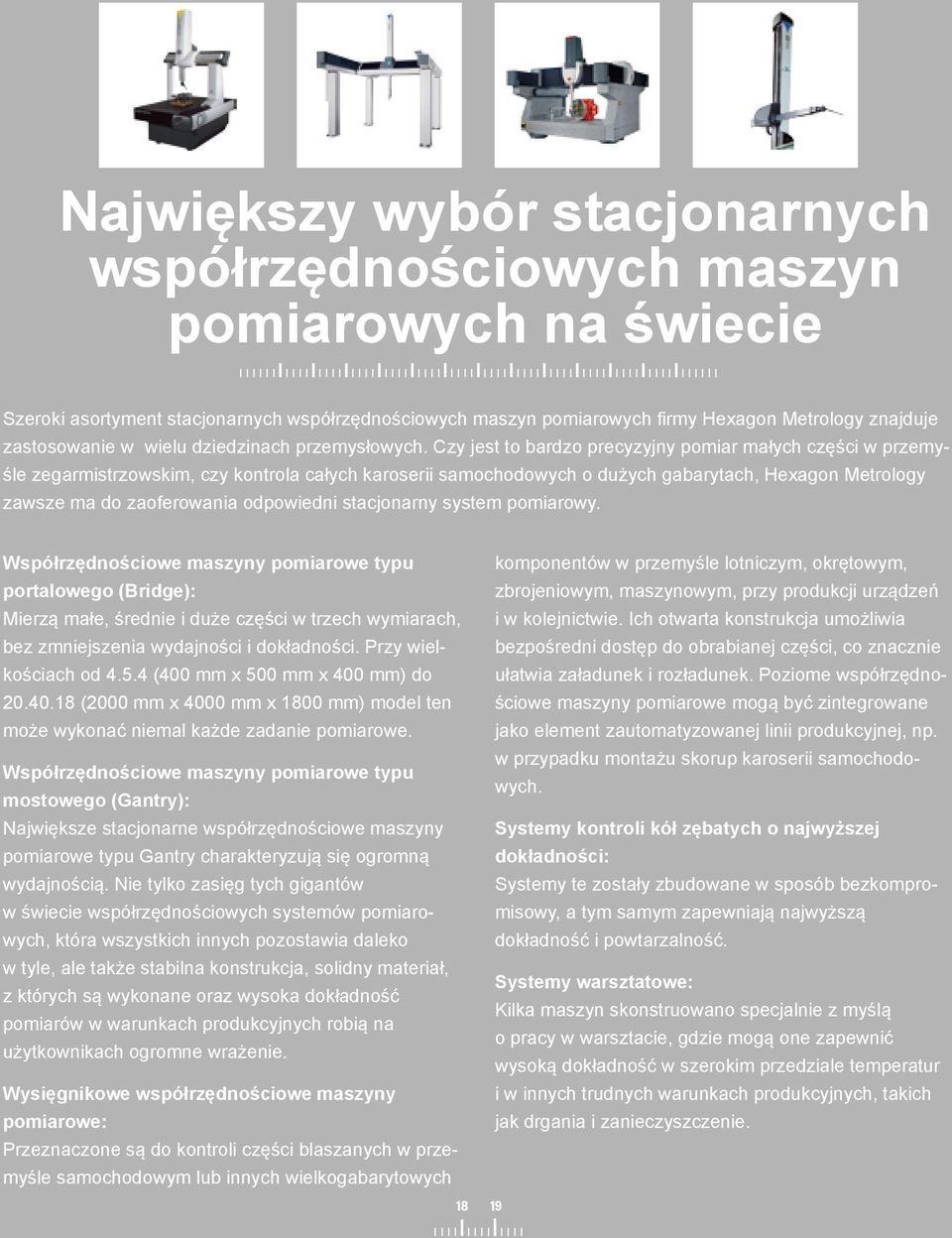

19 Największy wybór stacjonarnych współrzędnościowych maszyn pomiarowych na świecie Szeroki asortyment stacjonarnych współrzędnościowych maszyn pomiarowych firmy Hexagon Metrology znajduje zastosowanie w wielu dziedzinach przemysłowych. Czy jest to bardzo precyzyjny pomiar małych części w przemyśle zegarmistrzowskim, czy kontrola całych karoserii samochodowych o dużych gabarytach, Hexagon Metrology zawsze ma do zaoferowania odpowiedni stacjonarny system pomiarowy. Współrzędnościowe maszyny pomiarowe typu komponentów w przemyśle lotniczym, okrętowym, portalowego (Bridge): zbrojeniowym, maszynowym, przy produkcji urządzeń Mierzą małe, średnie i duże części w trzech wymiarach, i w kolejnictwie. Ich otwarta konstrukcja umożliwia bez zmniejszenia wydajności i dokładności. Przy wielkościach bezpośredni dostęp do obrabianej części, co znacznie od (400 mm x 500 mm x 400 mm) do ułatwia załadunek i rozładunek. Poziome współrzędno (2000 mm x 4000 mm x 1800 mm) model ten ściowe maszyny pomiarowe mogą być zintegrowane może wykonać niemal każde zadanie pomiarowe. jako element zautomatyzowanej linii produkcyjnej, np. w przypadku montażu skorup karoserii samochodowych. Współrzędnościowe maszyny pomiarowe typu mostowego (Gantry): Największe stacjonarne współrzędnościowe maszyny Systemy kontroli kół zębatych o najwyższej pomiarowe typu Gantry charakteryzują się ogromną dokładności: wydajnością. Nie tylko zasięg tych gigantów Systemy te zostały zbudowane w sposób bezkompromisowy, w świecie współrzędnościowych systemów pomiarowych, a tym samym zapewniają najwyższą która wszystkich innych pozostawia daleko dokładność i powtarzalność. w tyle, ale także stabilna konstrukcja, solidny materiał, Systemy warsztatowe: z których są wykonane oraz wysoka dokładność Kilka maszyn skonstruowano specjalnie z myślą pomiarów w warunkach produkcyjnych robią na o pracy w warsztacie, gdzie mogą one zapewnić użytkownikach ogromne wrażenie. wysoką dokładność w szerokim przedziale temperatur Wysięgnikowe współrzędnościowe maszyny i w innych trudnych warunkach produkcyjnych, takich pomiarowe: jak drgania i zanieczyszczenie. Przeznaczone są do kontroli części blaszanych w przemyśle samochodowym lub innych wielkogabarytowych 18 19

20

21 Sondy dopasowane do zadania pomiarowego Różnorodność sond firmy Hexagon Metrology umożliwia precyzyjne dostosowanie do danego zadania pomiarowego. Można tego dokonać dzięki systemom sondowania i trzpieniom pomiarowym dla wszystkich przenośnych i stacjonarnych systemów pomiarowych, włącznie z sondami do kontroli na obrabiarkach. Optyczne: W systemach wielosensorowych pomiary wykonywane są przy użyciu kamer o wysokiej rozdzielczości, laserów TTL (automatyczne ogniskowanie i skanowanie) i innowacyjnego chromatycznego czujnika światła białego (CWS). Stykowe: Dla współrzędnościowych maszyn pomiarowych istnieje pełny asortyment sond dotykowych, ręcznych i napędzanych głowic sond, analogowych sond skanujących, stojaków z sondami, przedłużek i trzpieni pomiarowych. Przenośne: Dla systemów przenośnych Hexagon Metrology oferuje szeroki asortyment wymiennych sond, włącznie z sondami twardymi, sondami przełącznikowymi, sondami z podczerwienią do pomiaru rur, laserowymi systemami liniowego skanowania i czujnikami sterowania maszyną wszystko dla ułatwienia najtrudniejszych zadań pomiarowych maszyn przenośnych. Obrabiarkowe: Sondy przedmiotowe mierzą obrabiane części bezpośrednio na frezarkach, w centrach obróbkowych, na tokarkach, szlifierkach, maszynach specjalnych i robotach. Obrabiane części nie tylko są ustawiane współosiowo, ale ich geometria sprawdzana jest jeszcze na maszynie. Sondy obrabiarkowe ułatwiają codzienną pracę, skracają czas produkcji, zmniejszają koszty i zwiększają możliwości nowoczesnych maszyn. Skanery laserowe 3D: Skanery laserowe odgrywają kluczową rolę w zapewnieniu jakości. Trójwymiarowy cyfrowy zapis kształtów i powierzchni przy użyciu laserów jest procesem łatwym i precyzyjnym. Przemysł wykorzystuje skanery laserowe głównie do kontroli jakości geometrii i powierzchni, ale także w inżynierii odwrotnej, w procesie dopasowywania i wykańczania oraz w zastosowaniach montażowych

22

23 Oprogramowanie serce każdego systemu metrologicznego Hexagon Metrology jest największym producentem oprogramowania dla metrologii przemysłowej, oferuje szeroką gamę pakietów oprogramowania, które może zostać dostosowane do potrzeb użytkowników. Oprogramowanie firmy Hexagon Metrology pozwala na inteligentne i efektywne pozyskiwanie danych, a także na analizy, zarządzanie i prezentację zebranych danych. Hexagon Metrology produkuje najpopularniejsze na świecie oprogramowanie przeznaczone do metrologii przemysłowej PC-DMIS, które oferuje wiele dodatkowych modułów pozwalających na współpracę z maszynami CMM, systemami fotometrycznymi, ramionami pomiarowymi, trackerami laserowymi, maszynami CNC, a także urządzeniami niepochodzącymi od firmy Hexagon Metrology. Oferujemy także specjalistyczne oprogramowanie QUINDOS przeznaczone do pomiaru kół zębatych, łopatek, a także innych elementów o skomplikowanych kształtach. Inni producenci także dostarczają specjalistyczne oprogramowanie przeznaczone dla niektórych urządzeń produkowanych przez Hexagon Metrology. Uzupełnienie naszej oferty może stanowić także oprogramowanie kilku wybranych dostawców zewnętrznych

24

25 Ogólnoświatowy serwis lokalny dla Ciebie Ogólnoświatowa, lokalna sieć serwisowa wspiera klientów od momentu nabycia produktu po usługi posprzedażowe. pomiarowych. Możliwość powierzenia Hexagon Metrology zasobów i czynności związanych z kontrolą wymiarową. Konsultacja systemów Nasi specjaliści i inżynierowie pomogą wybrać rozwiązanie najlepiej dostosowane do poszczególnych potrzeb produkcji i kontroli. Szkolenia Szkolenia z metrologii, od poziomu początkującego do zaawansowanego, aby zmaksymalizować produktywność naszych maszyn pomiarowych. Programowanie pierwszej części Programy dotyczące części zostały opracowane przez ekspertów w celu prawidłowego rozpoczęcia kontroli nowych komponentów. Kontraktowa kontrola i programowanie Profesjonalne rozwiązanie w przypadku przeciążenia produkcją lub w celu wykonania unikatowych zadań Umowy na utrzymanie oprogramowania Uaktualnianie wersji i pomoc techniczna dotycząca naszych najpopularniejszych pakietów oprogramowania. Certyfikacja i kalibracja Regularna certyfikacja i kalibracja w celu zagwarantowania dokładności systemów i powtarzalności na najwyższym poziomie. Aktualizacja i modernizacja systemów Retrofit starych systemów przez powiązanie zaawansowanego sprzętu i oprogramowania z istniejącym wyposażeniem. Serwis i naprawa Oryginalne części Hexagon Metrology i certyfikowany serwis fabryczny, aby systemy działały jak najlepiej

26

27 Dlaczego wybrać Hexagon Metrology? Istnieje wiele rodzajów urządzeń pomiarowych. Jednak dla określonego zadania z dziedziny metrologii zazwyczaj tylko jedno rozwiązanie jest właściwe. Celem inżynierów Hexagon Metrology jest odnalezienie odpowiedniego rozwiązania. Dzięki bogatemu doświadczeniu są oni w stanie ocenić jaki system będzie najlepiej spełniał Twoje oczekiwania. Korzyści są oczywiste: dostosowane do wymogów klienta systemy pomiarowe to oszczędność czasu, a co za tym idzie pieniędzy. Nasz kontakt z klientem nie kończy się na zakupie odpowiedniego systemu. Lata po jego nabyciu klienci Hexagon Metrology nadal korzystają z szerokiej gamy naszych programów serwisowych. Nasi technicy serwisu nawet w trudnej sytuacji zawsze rozwiążą Twój problem. Posiadamy sieć lokalnych oddziałów, które są w stanie naprawić urządzenie w każdym czasie, uaktualnić system do najnowszej wersji oraz przeszkolić Twoich operatorów oraz inżynierów jakości. Rozwiązania pomiarowe Hexagon Metrology to inwestycja, która się opłaca. Hexagon Metrology w Polsce Bezpośrednio działająca na rynku polskim spółka Hexagon Metrology Sp. z o.o. zapewnia profesjonalne wsparcie klientów począwszy od dostaw poprzez szkolenia oraz serwis swoich urządzeń z dwóch punktów w Polsce. Hexagon Metrology Sp. z o.o. Al. Jana Pawła II 41 L, Kraków tel./fax Biuro w Warszawie: ul. 17 Stycznia 56, Warszawa tel , , fax Dowiedz się więcej o Hexagon Metrology: Hexagon Metrology Where quality comes together

28 Hexagon Metrology Hexagon Metrology jest częścią Grupy Hexagon AB i właścicielem wiodących marek: Brown & Sharpe, Cognitens, DEA, Leica Geosystems (Metrology Products), Leitz, m&h Inprocess Messtechnik, Optiv, PC-DMIS, QUINDOS, ROMER, TESA. Hexagon Metrology może pochwalić się niezrównaną ilością zainstalowanych współrzędnościowych maszyn pomiarowych, przenośnych systemów oraz ręcznych urządzeń, a także dziesiątkami tysięcy sprzedanych licencji oprogramowania metrologicznego. Hexagon Metrology sprawia, że jego klienci mogą w pełni kontrolować procesy produkcji, które opierają się na wymiarowej precyzji, a dzięki temu mogą zawsze uzyskać produkt zgodny z pierwotnym projektem. Oferta Hexagon Metrology to nie tylko maszyny i urządzenia pomiarowe oraz oprogramowanie, ale także wsparcie w zakresie produktów, serwisu oraz wdrożeń rozwiązań dedykowanych. Hexagon Metrology Sp. z o.o. Al. Jana Pawła II 41 L Kraków Tel./Fax Hexagon Metrology Part of Hexagon Group Wszelkie prawa zastrzeżone. Ze względu na ciągłe udoskonalanie produktów, firma Hexagon Metrology zastrzega sobie prawo do zmiany specyfikacji produktów bez wcześniejszego uprzedzenia. Wydrukowano w Niemczech. Marzec 2012
