Ramię pomiarowe ROMER Absolute Arm Broszura o produkcie. Metrology to go.

Transkrypt

1 Ramię pomiarowe ROMER Absolute Arm Broszura o produkcie Metrology to go.

2 Ramię pomiarowe ROMER Absolute Arm. Uniwersalne narzędzie pomiarowe.

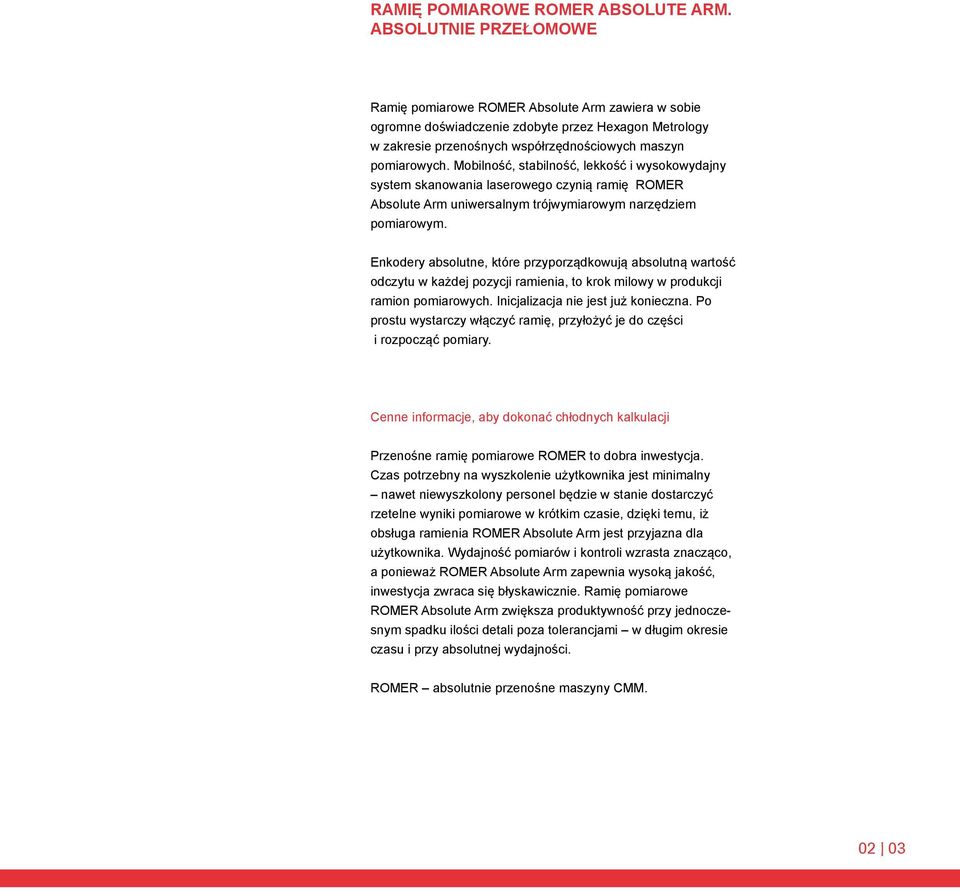

3 RAMIĘ POMIAROWE ROMER ABSOLUTE ARM. ABSOLUTNIE PRZEŁOMOWE Ramię pomiarowe ROMER Absolute Arm zawiera w sobie ogromne doświadczenie zdobyte przez Hexagon Metrology w zakresie przenośnych współrzędnościowych maszyn pomiarowych. Mobilność, stabilność, lekkość i wysokowydajny system skanowania laserowego czynią ramię ROMER Absolute Arm uniwersalnym trójwymiarowym narzędziem pomiarowym. Enkodery absolutne, które przyporządkowują absolutną wartość odczytu w każdej pozycji ramienia, to krok milowy w produkcji ramion pomiarowych. Inicjalizacja nie jest już konieczna. Po prostu wystarczy włączyć ramię, przyłożyć je do części i rozpocząć pomiary. Cenne informacje, aby dokonać chłodnych kalkulacji Przenośne ramię pomiarowe ROMER to dobra inwestycja. Czas potrzebny na wyszkolenie użytkownika jest minimalny nawet niewyszkolony personel będzie w stanie dostarczyć rzetelne wyniki pomiarowe w krótkim czasie, dzięki temu, iż obsługa ramienia ROMER Absolute Arm jest przyjazna dla użytkownika. Wydajność pomiarów i kontroli wzrasta znacząco, a ponieważ ROMER Absolute Arm zapewnia wysoką jakość, inwestycja zwraca się błyskawicznie. Ramię pomiarowe ROMER Absolute Arm zwiększa produktywność przy jednoczesnym spadku ilości detali poza tolerancjami w długim okresie czasu i przy absolutnej wydajności. ROMER absolutnie przenośne maszyny CMM

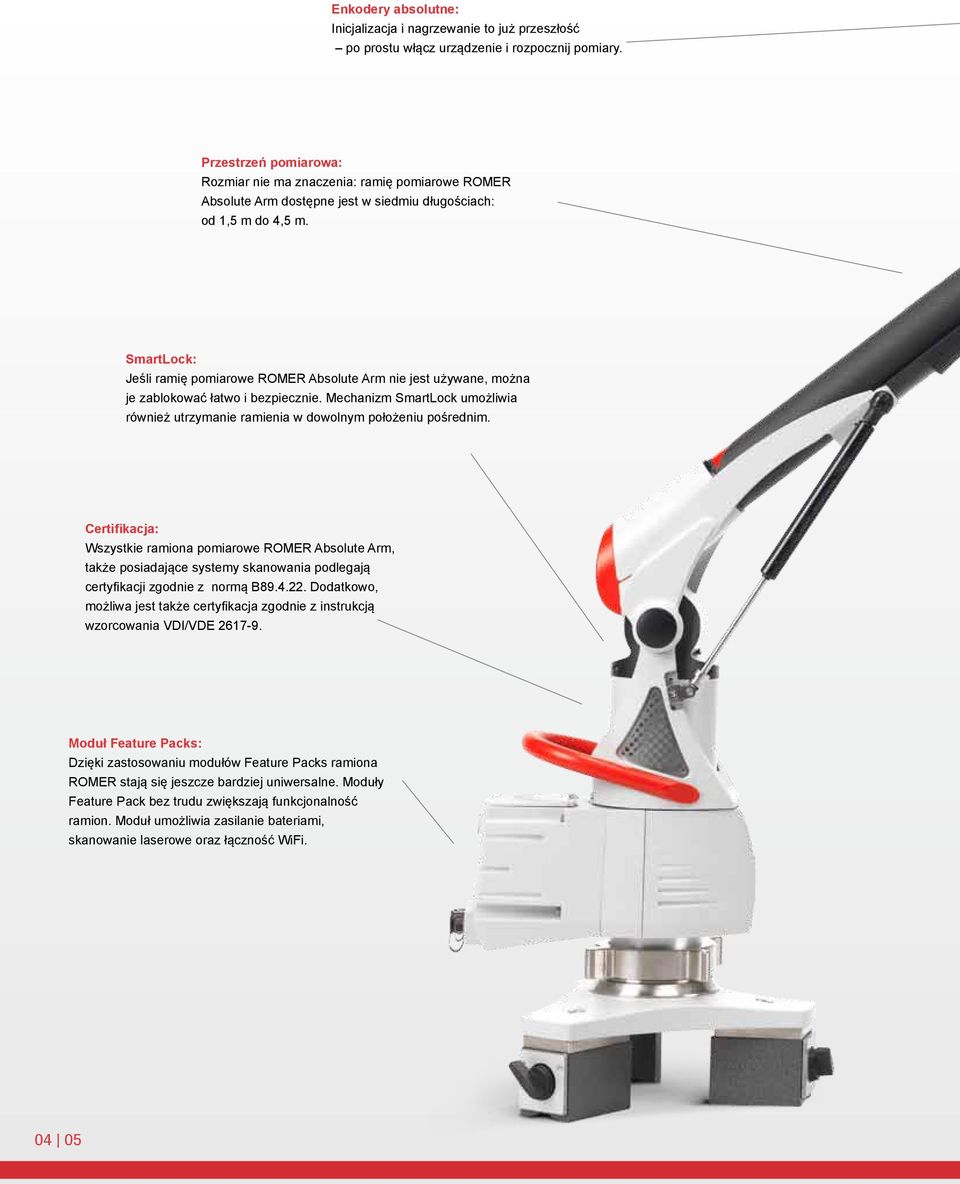

4 Enkodery absolutne: Inicjalizacja i nagrzewanie to już przeszłość po prostu włącz urządzenie i rozpocznij pomiary. Przestrzeń pomiarowa: Rozmiar nie ma znaczenia: ramię pomiarowe ROMER Absolute Arm dostępne jest w siedmiu długościach: od 1,5 m do 4,5 m. SmartLock: Jeśli ramię pomiarowe ROMER Absolute Arm nie jest używane, można je zablokować łatwo i bezpiecznie. Mechanizm SmartLock umożliwia również utrzymanie ramienia w dowolnym położeniu pośrednim. Certifikacja: Wszystkie ramiona pomiarowe ROMER Absolute Arm, także posiadające systemy skanowania podlegają certyfikacji zgodnie z normą B Dodatkowo, możliwa jest także certyfikacja zgodnie z instrukcją wzorcowania VDI/VDE Moduł Feature Packs: Dzięki zastosowaniu modułów Feature Packs ramiona ROMER stają się jeszcze bardziej uniwersalne. Moduły Feature Pack bez trudu zwiększają funkcjonalność ramion. Moduł umożliwia zasilanie bateriami, skanowanie laserowe oraz łączność WiFi

5 RDS narzędzie ROMER do integracji oprogramowania: Oprogramowanie RDS to wirtualna reprezentacja ramienia pomiarowego ROMER. Narzędzie to umożliwia szybkie sprawdzanie niepewności pomiarowej urządzenia, kalibrację oraz proste pomiary. Skanowanie laserowe: Ramię pomiarowe ROMER Absolute Arm dostępne jest z całkowicie zintegrowanym, wysokowydajnym systemem skanowania laserowego lub zewnętrznym skanerem laserowym CMS108, który wykonuje nawet najbardziej wymagające zadania skanowania. Można do niego podłączyć również skanery innych producentów. Automatyczne rozpoznawanie sond: W dowolnym momencie pomiarów można wymieniać różne typy sond lub też dokonywać wymiany między sondami dotykowymi, a skanerami. Bez ponownej kalibracji, bez wyboru sond, bez narzędzi: unikatowe podłączenie sond umożliwia ich szybką i łatwą wymianę. NAJWAŻNIEJSZE ZALETY RAMIENIA POMIAROWEGO ROMER ABSOLUTE ARM

6

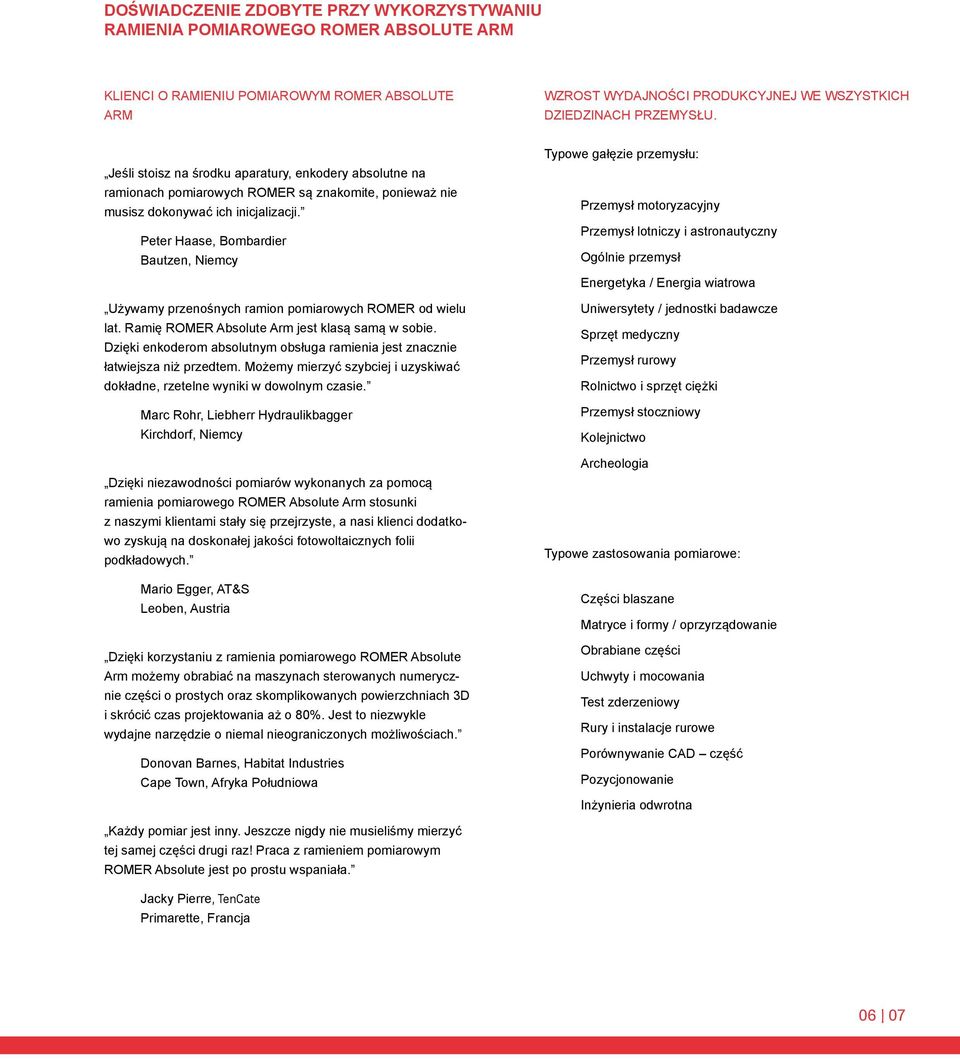

7 DOŚWIADCZENIE ZDOBYTE PRZY WYKORZYSTYWANIU RAMIENIA POMIAROWEGO ROMER ABSOLUTE ARM KLIENCI O RAMIENIU POMIAROWYM ROMER ABSOLUTE ARM WZROST WYDAJNOŚCI PRODUKCYJNEJ WE WSZYSTKICH DZIEDZINACH PRZEMYSŁU. Jeśli stoisz na środku aparatury, enkodery absolutne na ramionach pomiarowych ROMER są znakomite, ponieważ nie musisz dokonywać ich inicjalizacji. Peter Haase, Bombardier Bautzen, Niemcy Używamy przenośnych ramion pomiarowych ROMER od wielu lat. Ramię ROMER Absolute Arm jest klasą samą w sobie. Dzięki enkoderom absolutnym obsługa ramienia jest znacznie łatwiejsza niż przedtem. Możemy mierzyć szybciej i uzyskiwać dokładne, rzetelne wyniki w dowolnym czasie. Marc Rohr, Liebherr Hydraulikbagger Kirchdorf, Niemcy Dzięki niezawodności pomiarów wykonanych za pomocą ramienia pomiarowego ROMER Absolute Arm stosunki z naszymi klientami stały się przejrzyste, a nasi klienci dodatkowo zyskują na doskonałej jakości fotowoltaicznych folii podkładowych. Mario Egger, AT&S Leoben, Austria Dzięki korzystaniu z ramienia pomiarowego ROMER Absolute Arm możemy obrabiać na maszynach sterowanych numerycznie części o prostych oraz skomplikowanych powierzchniach 3D i skrócić czas projektowania aż o 80%. Jest to niezwykle wydajne narzędzie o niemal nieograniczonych możliwościach. Donovan Barnes, Habitat Industries Cape Town, Afryka Południowa Typowe gałęzie przemysłu: Przemysł motoryzacyjny Przemysł lotniczy i astronautyczny Ogólnie przemysł Energetyka / Energia wiatrowa Uniwersytety / jednostki badawcze Sprzęt medyczny Przemysł rurowy Rolnictwo i sprzęt ciężki Przemysł stoczniowy Kolejnictwo Archeologia Typowe zastosowania pomiarowe: Części blaszane Matryce i formy / oprzyrządowanie Obrabiane części Uchwyty i mocowania Test zderzeniowy Rury i instalacje rurowe Porównywanie CAD część Pozycjonowanie Inżynieria odwrotna Każdy pomiar jest inny. Jeszcze nigdy nie musieliśmy mierzyć tej samej części drugi raz! Praca z ramieniem pomiarowym ROMER Absolute jest po prostu wspaniała. Jacky Pierre, TenCate Primarette, Francja 06 07

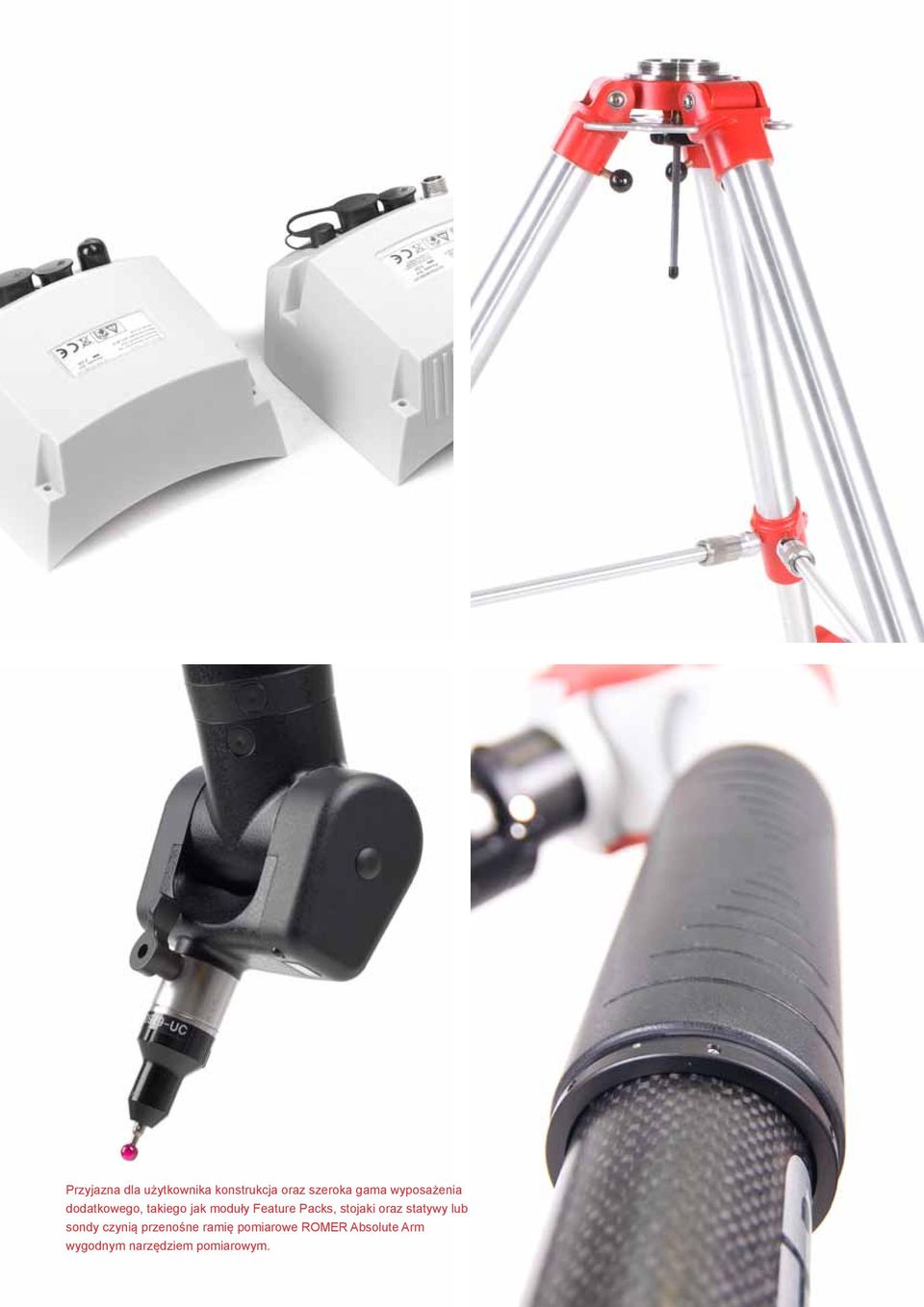

8 Przyjazna dla użytkownika konstrukcja oraz szeroka gama wyposażenia dodatkowego, takiego jak moduły Feature Packs, stojaki oraz statywy lub sondy czynią przenośne ramię pomiarowe ROMER Absolute Arm wygodnym narzędziem pomiarowym.

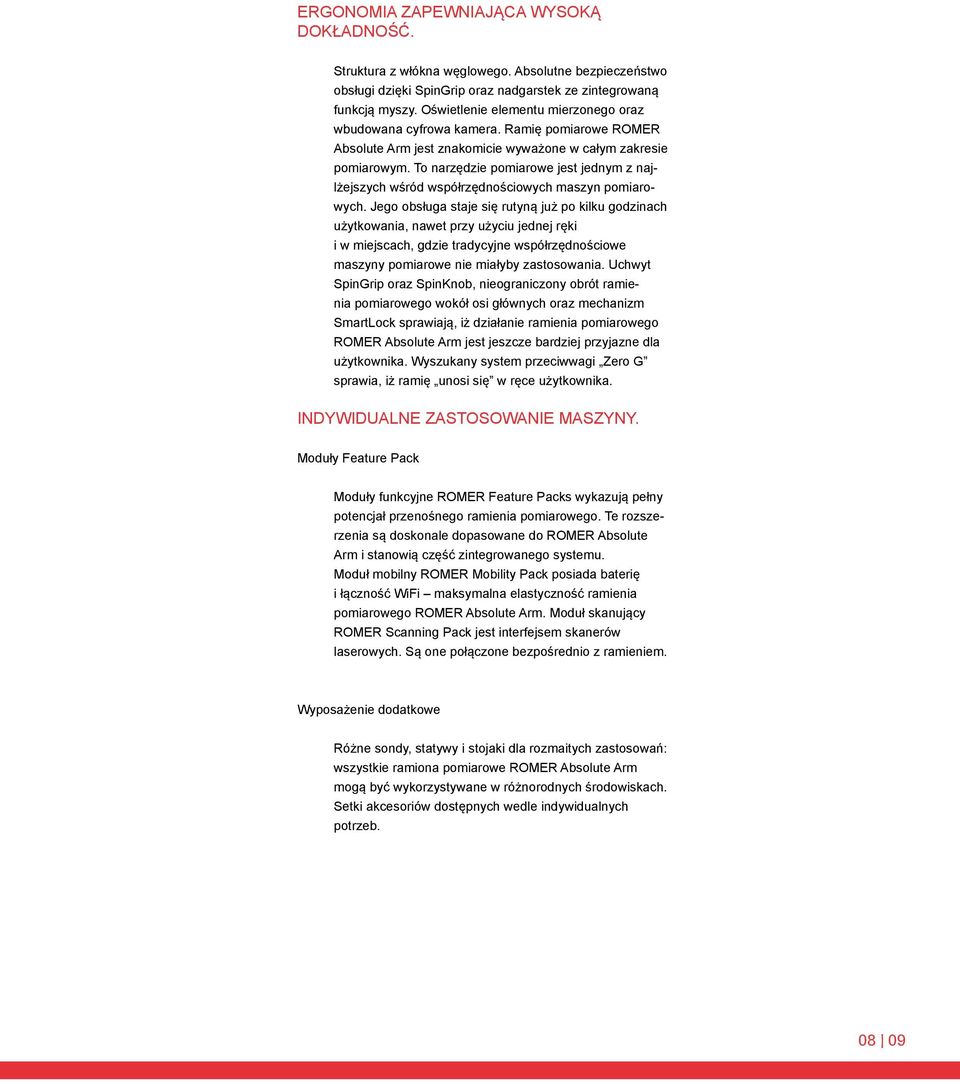

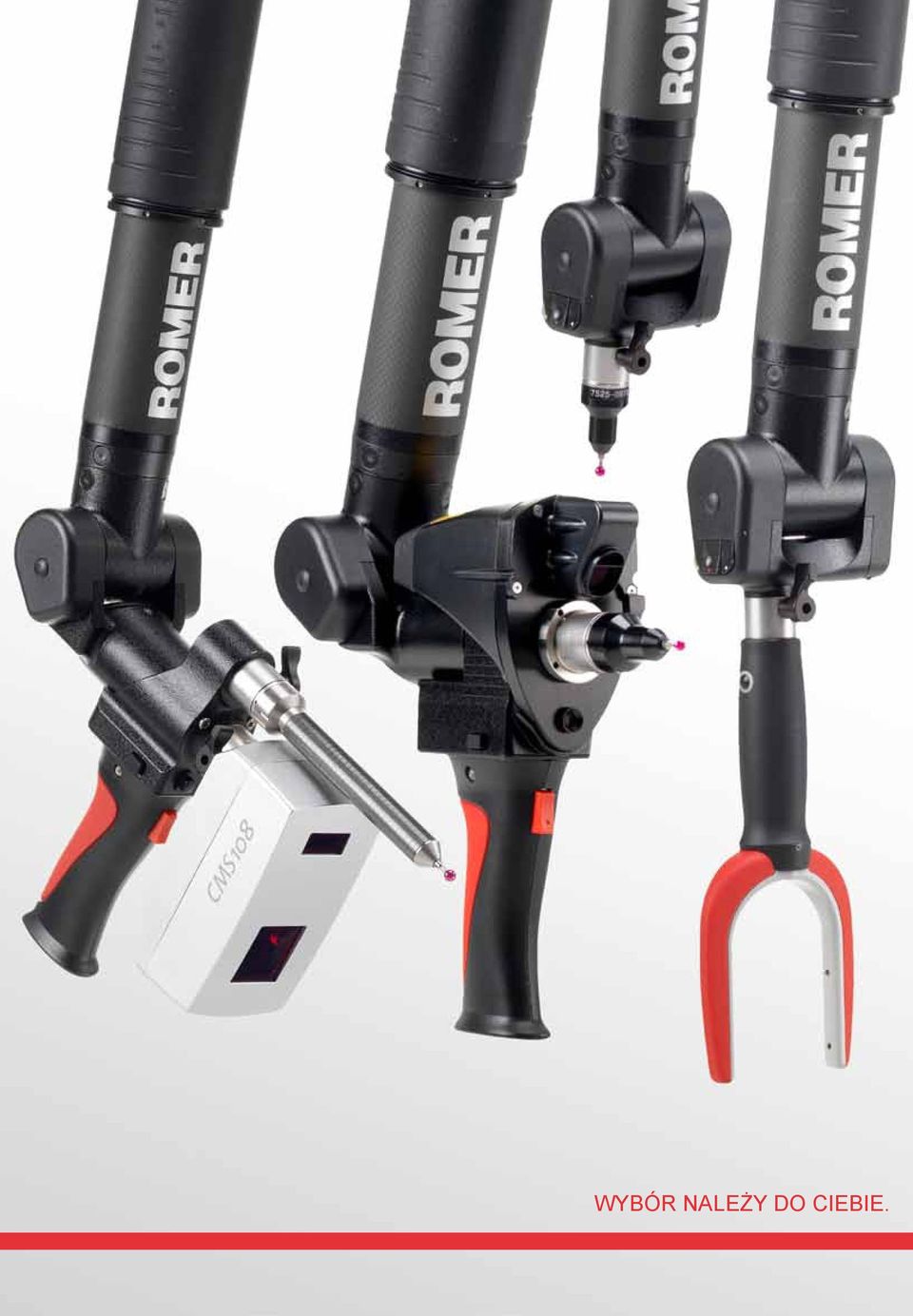

9 ERGONOMIA ZAPEWNIAJĄCA WYSOKĄ DOKŁADNOŚĆ. Struktura z włókna węglowego. Absolutne bezpieczeństwo obsługi dzięki SpinGrip oraz nadgarstek ze zintegrowaną funkcją myszy. Oświetlenie elementu mierzonego oraz wbudowana cyfrowa kamera. Ramię pomiarowe ROMER Absolute Arm jest znakomicie wyważone w całym zakresie pomiarowym. To narzędzie pomiarowe jest jednym z najlżejszych wśród współrzędnościowych maszyn pomiarowych. Jego obsługa staje się rutyną już po kilku godzinach użytkowania, nawet przy użyciu jednej ręki i w miejscach, gdzie tradycyjne współrzędnościowe maszyny pomiarowe nie miałyby zastosowania. Uchwyt SpinGrip oraz SpinKnob, nieograniczony obrót ramienia pomiarowego wokół osi głównych oraz mechanizm SmartLock sprawiają, iż działanie ramienia pomiarowego ROMER Absolute Arm jest jeszcze bardziej przyjazne dla użytkownika. Wyszukany system przeciwwagi Zero G sprawia, iż ramię unosi się w ręce użytkownika. INDYWIDUALNE ZASTOSOWANIE MASZYNY. Moduły Feature Pack Moduły funkcyjne ROMER Feature Packs wykazują pełny potencjał przenośnego ramienia pomiarowego. Te rozszerzenia są doskonale dopasowane do ROMER Absolute Arm i stanowią część zintegrowanego systemu. Moduł mobilny ROMER Mobility Pack posiada baterię i łączność WiFi maksymalna elastyczność ramienia pomiarowego ROMER Absolute Arm. Moduł skanujący ROMER Scanning Pack jest interfejsem skanerów laserowych. Są one połączone bezpośrednio z ramieniem. Wyposażenie dodatkowe Różne sondy, statywy i stojaki dla rozmaitych zastosowań: wszystkie ramiona pomiarowe ROMER Absolute Arm mogą być wykorzystywane w różnorodnych środowiskach. Setki akcesoriów dostępnych wedle indywidualnych potrzeb

10 Wybór należy do Ciebie.

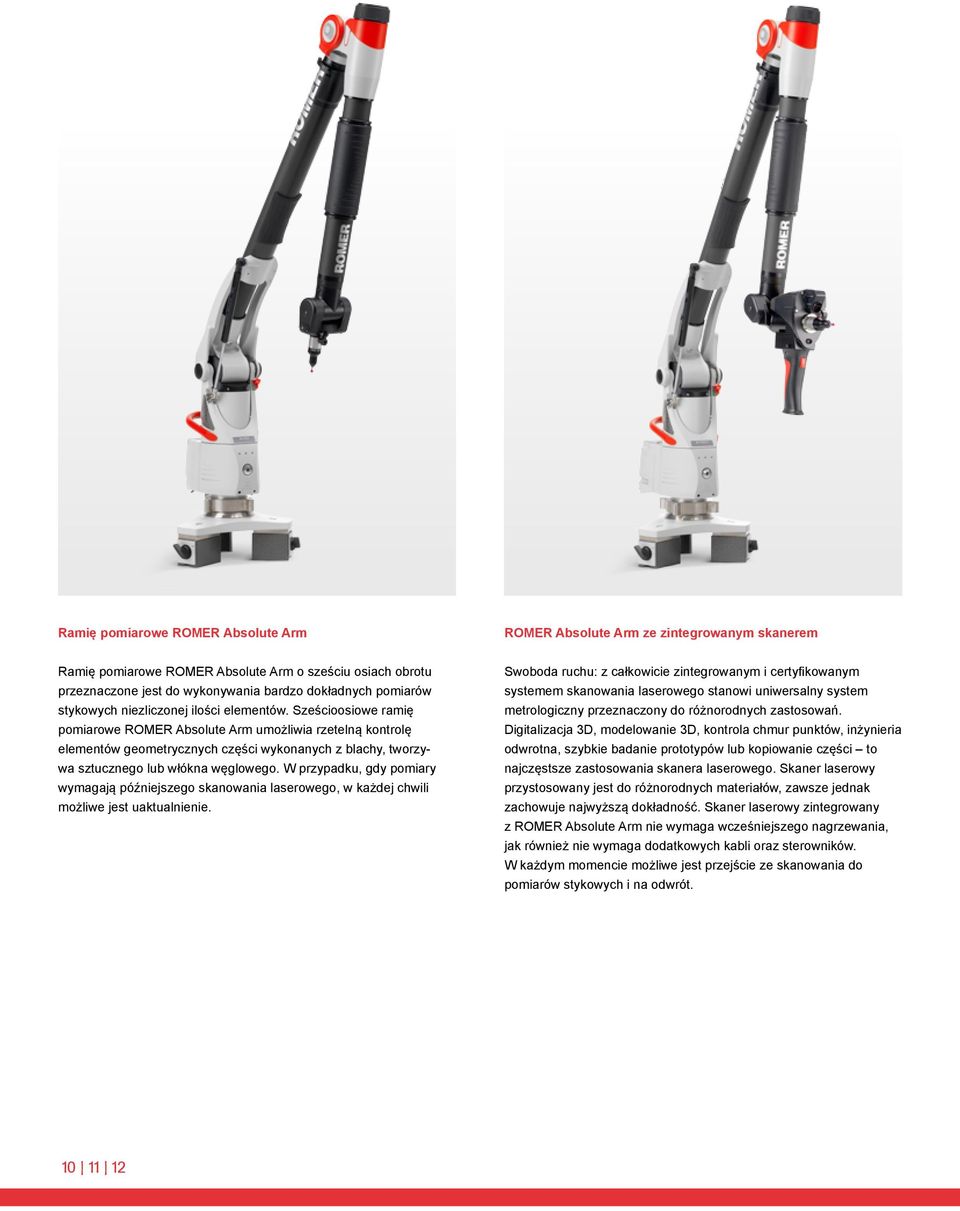

11 Ramię pomiarowe ROMER Absolute Arm ROMER Absolute Arm ze zintegrowanym skanerem Ramię pomiarowe ROMER Absolute Arm o sześciu osiach obrotu przeznaczone jest do wykonywania bardzo dokładnych pomiarów stykowych niezliczonej ilości elementów. Sześcioosiowe ramię pomiarowe ROMER Absolute Arm umożliwia rzetelną kontrolę elementów geometrycznych części wykonanych z blachy, tworzywa sztucznego lub włókna węglowego. W przypadku, gdy pomiary wymagają późniejszego skanowania laserowego, w każdej chwili możliwe jest uaktualnienie. Swoboda ruchu: z całkowicie zintegrowanym i certyfikowanym systemem skanowania laserowego stanowi uniwersalny system metrologiczny przeznaczony do różnorodnych zastosowań. Digitalizacja 3D, modelowanie 3D, kontrola chmur punktów, inżynieria odwrotna, szybkie badanie prototypów lub kopiowanie części to najczęstsze zastosowania skanera laserowego. Skaner laserowy przystosowany jest do różnorodnych materiałów, zawsze jednak zachowuje najwyższą dokładność. Skaner laserowy zintegrowany z ROMER Absolute Arm nie wymaga wcześniejszego nagrzewania, jak również nie wymaga dodatkowych kabli oraz sterowników. W każdym momencie możliwe jest przejście ze skanowania do pomiarów stykowych i na odwrót

12 ROMER Absolute Arm ze skanerem zewnętrznym Ramię pomiarowe ROMER Absolute Arm ze skanerem zewnętrznym jest modułową platformą skanowania z najwyższej półki i zostało zaprojektowane z myślą o wysokowydajnym skanerze laserowym CMS108 firmy Hexagon Metrology. Ramię pomiarowe ROMER Absolute Arm ze skanerem laserowym CMS108 gwarantuje najwyższą wydajność, nawet na trudnych powierzchniach i częściach wykonanych z najbardziej wymagających materiałów. Rozpoznawanie materiału nie jest konieczne, ponieważ automatyczne sterowanie mocą skanera CMS108 samoczynnie dostosowuje się do warunków powierzchni. CMS108 jest pierwszym w historii skanerem laserowym z funkcją powiększania (zoom), dającą trzy różne szerokości linii. Można do niego podłączyć również skanery innych producentów. ROMER Tube Inspection Rozwiązanie dotyczące kontroli rur ROMER Rozwiązanie dotyczące kontroli rur ROMER stanowi jednolity system obejmujący 3 główne zadania kontroli rur: inspekcję i definicję rur, pomiary geometrii oraz interfejsy giętarki z korekcją programu on-line. System ROMER jest jedynym przenośnym rozwiązaniem dotyczącym kontroli rur na rynku. System może być przenoszony do obrabianego przedmiotu w celu zmierzenia rurek, przewodów, węży i rur na miejscu, umożliwiając tym samym oszczędność czasu i wysiłku. Geometria rur we wstecznej inżynierii dla wymienianych części jest szybka i bezpośrednia, nawet na miejscu przy montażu, bez usuwania rury.

13 SPECYFIKACJE RAMION POMIAROWYCH ROMER ABSOLUTE ARM. Specyfikacje ramion 6-osiowych seria 73 seria 75 Model Zakres pomiarowy Powtarzalność punktu 1 Dokładność przestrzenna 2 Ciężar ramienia m / 4.9 ft mm / in. ± mm / in. 7.1 kg / 15.6 lbs m / 6.6 ft mm / in. ± mm / in. 7.4 kg / 16.3 lbs m / 8.2 ft mm / in. ± mm / in. 7.7 kg / 17.0 lbs m / 9.8 ft mm / in. ± mm / in. 8.0 kg / 17.6 lbs m / 11.5 ft mm / in. ± mm / in. 8.3 kg / 18.3 lbs m / 13.1 ft mm / in. ± mm / in. 8.6 kg / 19.0 lbs m / 14.8 ft mm / in. ± mm / in. 8.9 kg / 19.6 lbs m / 6.6 ft mm / in. ± mm / in. 7.7 kg / 17.0 lbs m / 8.2 ft mm / in. ± mm / in. 8.0 kg / 17.6 lbs m / 9.8 ft mm / in. ± mm / in. 8.3 kg / 18.3 lbs m / 11.5 ft mm / in. ± mm / in. 8.6 kg / 19.0 lbs m / 13.1 ft mm / in. ± mm / in. 8.9 kg / 19.6 lbs m / 14.8 ft mm / in. ± mm / in. 9.2 kg / 20.3 lbs Wszystkie specyfikacje według normy B oraz instrukcji wzorcowania VDI/VDE Specyfikacje ramion 7-osiowych ze skanerem seria 73 Model 7320SI/SE 7325SI/SE 7330SI/SE 7335SI/SE 7340SI/SE 7345SI/SE Zakres pomiarowy 2.0 m 6.6 ft. 2.5 m 8.2 ft. 3.0 m 9.8 ft. 3.5 m 11.5 ft. 4.0 m 13.1 ft. 4.5 m 14.8 ft. 2.0 m mm 7520SI/SE 6.6 ft in. 2.5 m mm 7525SI/SE 8.2 ft in. 3.0 m mm 7530SI/SE 9.8 ft in. 3.5 m mm 7535SI/SE 11.5 ft in. 4.0 m mm 7540SI/SE 13.1 ft in. 4.5 m mm 7545SI/SE 14.8 ft in. Wszystkie specyfikacje zgodne z normą B seria 75 Powtarzalność Dokładność punktu przestrzenna mm ± mm in in mm ± mm in in mm ± mm in in mm ± mm in in mm ± mm in in mm ± mm in in. ± mm in. ± mm in. ± mm in. ± mm in. ± mm in. ± mm in. Dokładność Dokładność systemu skanowania systemu skanowania SI 4 (z RS1) SE mm mm in in mm mm in in mm mm in in mm mm in in mm mm in in mm mm in in mm in mm in mm in mm in mm in mm in mm in mm in mm in mm in mm in mm in. Ciężar ramienia 8.3 kg 18.3 lbs. 8.6 kg 19.0 lbs. 8.9 kg 19.6 lbs. 9.2 kg 20.3 lbs. 9.5 kg 20.9 lbs. 9.8 kg 21.6 lbs. 8.6 kg 19.0 lbs. 8.9 kg 19.6 lbs. 9.2 kg 20.3 lbs. 9.5 kg 20.9 lbs. 9.8 kg 21.6 lbs kg 22.3 lbs. Ciężar ramienia 7.9 kg 17.4 lbs 8.2 kg 18.1 lbs 8.5 kg 18.7 lbs 8.8 kg 19.4 lbs 9.1 kg 20.1 lbs 9.4 kg 20.7 lbs 8.2 kg 18.1 lbs 8.5 kg 18.7 lbs 8.8 kg 19.4 lbs 9.1 kg 20.1 lbs 9.4 kg 20.7 lbs 9.7 kg 21.4 lbs 1 Test powtarzalności punktu jest podstawowym testem do wyznaczenia powtarzalności ramienia pomiarowego z sondą kulkową. Stożek znajduje się z przodu maszyny. Punkty są mierzone z wielu kierunków podejścia. Obliczany jest punkt średni i odchyłka każdego punktu od punktu środkowego. Wynik jest zakresem maksymalnym podzielonym przez dwa. 2 Test Dokładności Przestrzennej najdokładniej reprezentuje rozsądne oczekiwania dotyczące wydajności maszyny w praktycznych zastosowaniach pomiarowych. Test polega na kilkukrotnym pomiarze wzorca o znanej i certyfikowanej długości. Pomiar odbywa się przy różnych pozycjach wzorca z różnych kierunków i porównaniu wypadkowych pomiarów z wartością rzeczywistą. Test Dokładności Przestrzennej jest najwłaściwszym testem wyznaczenia niepewności pomiarowej oraz powtarzalności maszyny. W rezultacie otrzymujemy maksymalną odchyłkę między wartością teoretyczną, a zmierzoną. Warunki otoczenia Temperatura pracy: 0 C 50 C (32 F 122 F) Temperatura przechowywania: C (-22 F 158 F) Relatywna wilgotność 10% 90% bez kondensacji: Wysokość pracy nad poziomem morza: m ( ft) Certyfikaty Zgodność z CE: Zasilanie elektryczne: Uniwersalne zasilanie na całym świecie: Tak 110V 240V 3 SI oznacza ramię pomiarowe ROMER Absolute Arm ze zintegrowanym skanerem, SE oznacza ramię pomiarowe ROMER Absolute Arm ze skanerem zewnętrznym. 4 Test dokładności systemu skanowania najdokładniej reprezentuje rozsądne oczekiwania dotyczące wydajności maszyny w praktycznych zastosowaniach pomiarowych przy użyciu metody skanowania laserowego. Test polega na pomiarze matowej, szarej sfery za pomocą 5 różnych odchyleń ramienia. W każdym odchyleniu ramienia sfera jest skanowana z 5 różnych kierunków tak, aby większość powierzchni sfery była skanowana. Wynikiem jest maksymalna odległość 3D od środka do środka 5 sfer. Wszystkie specyfikacje pomiarów stykowych uzyskano dla ramienia pomiarowego ROMER Absolute Arm zamontowanego na płycie podstawy ROMER lub podstawie magnetycznej przy użyciu sondy z kulką stalową 15 mm o długości 50 mm w stabilnych warunkach otoczenia. Wszystkie specyfikacje dla CMS108 uzyskano dla ramienia pomiarowego ROMER Absolute Arm zamontowanego na płycie podstawy ROMER lub podstawie magnetycznej przy użyciu CMS108 z ustawieniem zoom 2A (średnia szerokość skanu 60mm i odstęp punktów 0,03 mm) i matowo-szarej sfery kalibracyjnej o średnicy 25,4 mm w stabilnych warunkach otoczenia. Wszystkie specyfikacje dla RS1 uzyskano dla ramienia pomiarowego ROMER Absolute Arm zamontowanego na płycie podstawy ROMER lub podstawie magnetycznej przy użyciu matowo-szarej sfery kalibracyjnej o średnicy 25,4 mm w stabilnych warunkach otoczenia. SKANERY LASEROWE RAMIENIA POMIAROWEGO ROMER ABSOLUTE ARM Skaner zintegrowany RS1 Skaner zewnętrzny Hexagon CMS108 Specyfikacja czujnika skanującego Maks. tempo zbierania punktów punktów/s punktów/s Liczba punktów w linii 1000 maks Częstotliwość liniowa 30 Hz maks. 53 Hz Szerokość linii (zasięg) 65 mm 124 mm / 60 mm / 25 mm Odsunięcie (średni zasięg) 150 mm ± 50 mm 180 mm ± 40 mm Min. odstęp między punktami mm mm Sterowanie mocą lasera Półautomatyczne na każdą linię Automatyczne dla każdego punktu Dokładność (2 sigma) 5 30 μm 20 μm Ciężar 340 g 398 g Sterownik Nie Tak Bezpieczeństwo lasera Klasa 2M Klasa 2 Temperatura pracy 5 C 40 C (41 F 104 F) 10 C 42 C (50 F 108 F)

14 Współrzędnościowe maszyny pomiarowe ROMER, produkowane dla globalnej sieci Hexagon Metrology, to marka przenośnych ramion pomiarowych służących w swojej najbardziej mobilnej postaci do prac badawczych, rozwojowych, produkcji i montażu. Przenośne ramiona pomiarowe, w produkcji których specjalizuje się ROMER, wytwarzane są w Europie i USA zgodnie z najsurowszymi standardami jakościowymi i ekologicznymi. Ramiona pomiarowe ROMER umożliwiają pomiary stykowe lub laserowe 3D. Stabilność, lekkość i prosta obsługa to najważniejsze zalety tych ramion. ROMER. Metrologia w zasięgu ręki info@hexagonmetrology.com Regionalne ośrodki sprzedaży i wsparcia klienta: Hexagon Metrology Part of Hexagon Group Wszelkie prawa zastrzeżone. Ze względu na ciągłe udoskonalanie produktów, firma Hexagon Metrology zastrzega sobie prawo do zmiany specyfikacji produktów bez wcześniejszego uprzedzenia. Wydrukowano w Niemczech. Maj 2012
