ROCZNIKI GEOMATYKI 2007 m TOM V m ZESZYT 1

Transkrypt

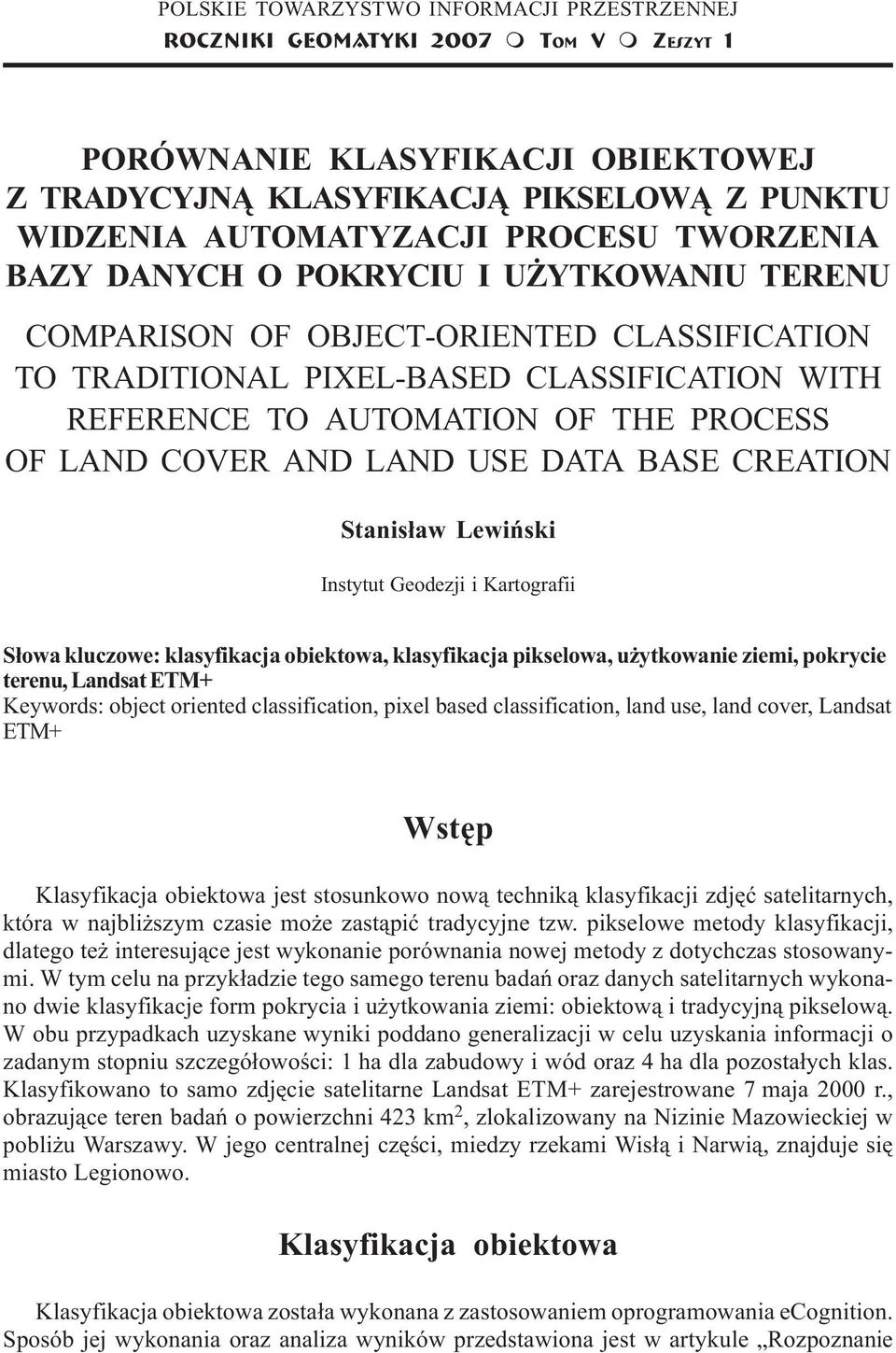

1 Porównanie POLSKIE klasyfikacji TOWARZYSTWO obiektowej z tradycyjn¹ INFORMACJI klasyfikacj¹ PRZESTRZENNEJ pikselow¹... ROCZNIKI GEOMATYKI 2007 m TOM V m ZESZYT 1 63 PORÓWNANIE KLASYFIKACJI OBIEKTOWEJ Z TRADYCYJN KLASYFIKACJ PIKSELOW Z PUNKTU WIDZENIA AUTOMATYZACJI PROCESU TWORZENIA BAZY DANYCH O POKRYCIU I U YTKOWANIU TERENU COMPARISON OF OBJECT-ORIENTED CLASSIFICATION TO TRADITIONAL PIXEL-BASED CLASSIFICATION WITH REFERENCE TO AUTOMATION OF THE PROCESS OF LAND COVER AND LAND USE DATA BASE CREATION Stanis³aw Lewiñski Instytut Geodezji i Kartografii S³owa kluczowe: klasyfikacja obiektowa, klasyfikacja pikselowa, u ytkowanie ziemi, pokrycie terenu, Landsat ETM+ Keywords: object oriented classification, pixel based classification, land use, land cover, Landsat ETM+ Wstêp Klasyfikacja obiektowa jest stosunkowo now¹ technik¹ klasyfikacji zdjêæ satelitarnych, która w najbli szym czasie mo e zast¹piæ tradycyjne tzw. pikselowe metody klasyfikacji, dlatego te interesuj¹ce jest wykonanie porównania nowej metody z dotychczas stosowanymi. W tym celu na przyk³adzie tego samego terenu badañ oraz danych satelitarnych wykonano dwie klasyfikacje form pokrycia i u ytkowania ziemi: obiektow¹ i tradycyjn¹ pikselow¹. W obu przypadkach uzyskane wyniki poddano generalizacji w celu uzyskania informacji o zadanym stopniu szczegó³owoœci: 1 ha dla zabudowy i wód oraz 4 ha dla pozosta³ych klas. Klasyfikowano to samo zdjêcie satelitarne Landsat ETM+ zarejestrowane 7 maja 2000 r., obrazuj¹ce teren badañ o powierzchni 423 km 2, zlokalizowany na Nizinie Mazowieckiej w pobli u Warszawy. W jego centralnej czêœci, miedzy rzekami Wis³¹ i Narwi¹, znajduje siê miasto Legionowo. Klasyfikacja obiektowa Klasyfikacja obiektowa zosta³a wykonana z zastosowaniem oprogramowania ecognition. Sposób jej wykonania oraz analiza wyników przedstawiona jest w artykule Rozpoznanie

2 64 Stanis³aw Lewiñski form pokrycia i u ytkowania ziemi na zdjêciu satelitarnym Landsat ETM+ metod¹ klasyfikacji obiektowej (Lewiñski, 2006a). W czasie klasyfikacji obiektowej przebadano przydatnoœæ danych wielospektralnych i panchromatycznych (po korekcji atmosferycznej) zdjêcia Landsat ETM+ oraz kana³ów Pan- Sharp2, PanSharp3 i PanSharp4 uzyskanych w wyniku po³¹czenia (data fusion) kana³u panchromatycznego z 2., 3. i 4. kana³em wielospektralnym. Po³¹czenie danych zosta³o wykonane z zastosowaniem algorytmu PanSharp autorstwa dr. Zhang a (Zhang, 1999; 2002), stanowi¹cego jeden z modu³ów oprogramowania PCI Geomatica. Po³¹czone dane zastosowano w procesie segmentacji, natomiast w rozpoznaniu klas wykorzystano oryginalne dane wielospektralne i panchromatyczne. Na terenia badañ, stosuj¹c standardow¹ metodê najbli szego s¹siada oraz kryteria parametryczne, rozpoznano 18 klas pokrycia i u ytkowania ziemi. Wynik klasyfikacji obiektowej zosta³ nastêpnie opracowany z zastosowaniem algorytmu (Lewiñski, 2005; 2006b), którego celem by³o uzyskanie bazy danych pokrycia i u ytkowania ziemi o stopniu szczegó³owoœci 1 ha dla klas zwi¹zanych z zabudow¹ i wodami oraz 4 ha dla pozosta³ych klas. Dane klasyfikacyjne zosta³y zgeneralizowane a nastêpnie na ich podstawie utworzono wektorow¹ bazê danych, w której granice wydzieleñ zosta³y wyg³adzone w taki sposób, aby by³y zbli one do wyniku interpretacji wizualnej. Kolejnym etapem opracowania by³o sprawdzenie klasyfikacji metod¹ interpretacji wizualnej, w czasie której interpretator korygowa³ kody oraz kszta³t wydzieleñ. Wynik interpretacji zosta³ wykorzystany do oceny dok³adnoœci klasyfikacji oraz do utworzenia koñcowej, skorygowanej bazy danych. W wyniku przeprowadzonej generalizacji zmianie uleg³o jedynie 1,1% powierzchni terenu badañ, co œwiadczy o odpowiednim doborze parametrów segmentacji. Przeprowadzona weryfikacja pozwoli³a na ocenê dok³adnoœci klasyfikacji, która w ca³oœciowej ocenie wynios³a 94,54% przy równoczesnej wysokiej wartoœci statystyki K HAT wynosz¹cej 93,76% (Congalton, 1991). W prezentowanej pracy koñcowa baza danych (po weryfikacji metod¹ wizualn¹) zosta³a wykorzystana jako poziom odniesienia w ocenie tradycyjnej klasyfikacji pikselowej. Klasyfikacja pikselowa Klasyfikacja pikselowa zosta³a wykonana na przyk³adzie identycznych danych jak w przypadku klasyfikacji obiektowej. W tym celu zastosowano tzw. algorytm klasyfikacji hybrydowej (Image Analyst, 2002) sk³adaj¹cej siê z dwóch czêœci: z klasyfikacji nadzorowanej oraz nienadzorowanej. Najpierw na podstawie zdefiniowanych przez operatora pól treningowych wykonywana jest klasyfikacja nadzorowana, nastêpnie piksele niesklasyfikowane s¹ ponownie klasyfikowane metod¹ nienadzorowan¹. Taki sposób postêpowania przyjêto ze wzglêdu na specyfikê terenu badañ, który charakteryzuje siê du ym rozdrobnieniem form pokrycia terenu. W wielu przypadkach utrudnia to, a nawet uniemo liwia, okreœlenie reprezentatywnych pól treningowych. W przypadku obu klasyfikacji stosowano algorytm klasyfikacyjny najwiêkszego prawdopodobieñstwa; w klasyfikacji nienadzorowanej charakterystyki klas spektralnych okreœlono z zastosowaniem algorytmu Competitive training. Pierwszym etapem klasyfikacji nadzorowanej jest wybór pól treningowych. Nastêpnie na ich podstawie okreœlane s¹ charakterystyki spektralne poszczególnych klas oraz optymalny zestaw kana³ów zdjêcia, na podstawie których mo na uzyskaæ najlepsze wyniki.

3 Porównanie klasyfikacji obiektowej z tradycyjn¹ klasyfikacj¹ pikselow¹ Przeprowadzone analizy pozwoli³y na okreœlenie pól treningowych 8 klas: zabudowa, grunty orne z pokryw¹ roœlinn¹, grunty orne bez pokrywy roœlinnej, ³¹ki, las liœciasty, las iglasty, osadniki oraz wody. Mimo podjêtych prób nie uda³o siê zdefiniowaæ wiêkszej liczby klas zwi¹zanych z zabudow¹. Klasa grunty orne z pokryw¹ roœlinn¹ reprezentuje uprawy ozime, które w wiosennym okresie rejestracji zdjêcia w znacznym stopniu pokrywaj¹ ju powierzchniê ziemi, w póÿniejszym etapie klasyfikacji klasa ta zosta³a po³¹czona z klas¹ grunty orne bez pokrywy roœlinnej, zwi¹zan¹ g³ównie z uprawami jarymi, tworz¹c w ten sposób jedn¹ klas¹ gruntów ornych. Zrezygnowano z okreœlenia pól treningowych dla klasy lasów mieszanych, które przy rêcznym sposobie zaznaczenia reprezentatywnych obszarów na kompozycji barwnej zdjêcia zawsze prowadz¹ do b³êdów, zwi¹zanych z rozpoznaniem zmieszanych drzew liœciastych i iglastych. W polach treningowych uwzglêdniono nieliczn¹ lecz rozpoznawaln¹ klasê osadników. Na rysunku 1 przedstawiono wykresy rozk³adu wartoœci pikseli pól treningowych (scatter plot), dla par kana³ów spektralnych 5 i 4, 4 i 3 oraz 2 i 5. Na wykresach zaznaczono œrednie wartoœci pól treningowych klas oraz elipsy reprezentuj¹ce zasiêgi wartoœci. Na ich podstawie mo na stwierdziæ, e najlepiej odseparowanymi klasami od innych s¹ wody, las iglasty oraz osadniki. WyraŸnie widoczna jest bliskoœæ spektralna ³¹k i gruntów ornych z uprawami ozimymi, które s¹ najlepiej rozró nialne na wykresie kana³ów 2 i 5. Na wszystkich wykresach klas¹ najmniej oddalon¹ od pozosta³ych jest zabudowa. Na podstawie pól treningowych wykonano porównanie przydatnoœci w procesie klasyfikacji kana³u panchromatycznego PAN oraz kana³ów PanSharp2, PanSharp3 i PanSharp4, uzyskanych w wyniku po³¹czenia kana³u panchromatycznego z 2., 3. i 4. kana³em danych wielospektralnych, porównuj¹c je z odpowiadaj¹cymi im kana³ami wielospektralnymi. W tym celu pos³u ono siê œrednimi wartoœciami odleg³oœci miêdzy klasami w przestrzeni spektralnej: euklidesow¹ oraz odleg³oœci¹ J-M (Jeffreys-Matusita) (Jensen, 1996), obliczonymi miêdzy polami treningowymi dla poszczególnych kana³ów. Obliczono je oddzielnie dla poszczególnych kana³ów na podstawie pól treningowych wszystkich klas. Odleg³oœæ J-M, w przeciwieñstwie do odleg³oœci euklidesowej, nie jest informacj¹ jedynie o odleg³oœci miêdzy œrodkami klas, lecz uwzglêdnia równie stopieñ ich rozproszenia. Przyjmuje ona wartoœci z przedzia³u < 0, 2 >, wartoœæ maksymalna 2 œwiadczy o ca³kowitej rozdzielnoœci klas natomiast wartoœci poni- ej 1,4 œwiadcz¹ o braku rozdzielnoœci klas (Image Analyst, 2002). W ocenie mo liwoœci klasyfikacyjnych poszczególnych kana³ów wykorzystano równie ca³kowit¹ i œredni¹ dok³adnoœæ klasyfikacji pól treningowych, wykonan¹ metod¹ T abela 1. Porównanie œrednich odleg³oœci euklidesowych, odleg³oœci J-M oraz dok³adnoœci klasyfikacji pól treningowych w poszczególnych kana³ach zdjêcia Landsat ETM+ Kana³ euklidesowa Odleg³oœ æ J-M Dok³adnoœæ klasyfikacji œrednia ca³kowita Pan 28,76 1,55 68,28 66, ,23 1,45 58,71 64, ,82 1,72 79,59 83, ,67 1,57 61,98 67, ,53 1,51 68,03 66, ,08 1,81 84,45 90, ,88 1,47 63,62 65, ,88 1,69 75,79 80,26 PanSharp 2 28,26 1,51 56,99 66,55 PanSharp 3 21,62 1,65 73,90 79,25 PanSharp 4 45,61 1,42 63,15 61,56

4 66 Stanis³aw Lewiñski najwiêkszego prawdopodobieñstwa. W tabeli 1 przedstawiono ocenê mo liwoœci klasyfikacyjnych analizowanych kana³ów. Zawiera ona œrednie wartoœci odleg³oœci miêdzy klasami oraz dok³adnoœæ klasyfikacji pól treningowych. Jak widaæ, na podstawie kana³ów PanSharp2 i Pan- Sharp4 nie uzyskano lepszych rezultatów w porównaniu z kana³ami 2 i 4, natomiast na podstawie kana³u PanSharp3 mo na uzyskaæ lepsz¹ rozró nialnoœæ klas w porównaniu z kana³em 3. Najwiêksze zró nicowanie miêdzy klasami zwi¹zane jest z kana³ami 2, 5 i 7. Na podstawie kana³u panchromatycznego uzyskano rezultaty na poziomie kana³u 2 i 4. Zestaw optymalnych kana³ów pozwalaj¹cy na najlepsze rozró nienie pól treningowych, okreœlono stosuj¹c œredni¹ wartoœæ transformowanej dywergencji (Jensen, 1996). Na jej podstawie wybrano kana³y 2, 3, 4, 5 i 7 zdjêcia Landsat ETM+. Klasyfikacja nadzorowana zosta³a wykonana na podstawie zdefiniowanych pól treningowych oraz 5 wybranych kana³ów z zastosowanie metody najwiêkszego prawdopodobieñstwa. Pierwsza klasyfikacja wykaza³a wystêpowanie na obrazie klasyfikacyjnym zdecydowanie zbyt du ej liczby pikseli klasy zabudowa. Modyfikacja pól treningowych oraz zastosowanie bardzo niskiego wspó³czynnika wagowego dla tej klasy nie wp³ynê³o na zadawalaj¹c¹ poprawê wyników. Dlatego te podjêto decyzjê o rezygnacji na tym etapie klasyfikacji z klasy zabudowa i ponownie wykonano klasyfikacjê na podstawie pól treningowych pozosta³ych 7 klas. W sumie sklasyfikowano ha co stanowi 35% powierzchni terenu badañ, pozosta³a czêœæ terenu badañ zosta³a sklasyfikowana w drugim etapie klasyfikacji hybrydowej. Drugi etap polega³ na wykonaniu klasyfikacji nienadzorowanej pikseli dotychczas niesklasyfikowanych. Parametry klas spektralnych zosta³y okreœlone z zastosowaniem algorytmu Competitive Training (Image Analyst, 2002; Hung, 1993). Automatycznie zdefiniowano 15 klas spektralnych i wykonano klasyfikacjê z zastosowaniem metody najwiêkszego prawdopodobieñstwa. Nastêpnie klasy spektralne pogrupowano w klasy tematyczne. W sumie utworzono 6 klas tematycznych. Cztery z nich odpowiada³y klasom klasyfikacji nadzorowanej: grunty orne, ³¹ki, las liœciasty i wody. Utworzono te dwie nowe klasy nierozpoznane poprzednio: zabudowa i las mieszany. Koñcowy etap klasyfikacji hybrydowej polega³ na po³¹czeniu klasyfikacji nienadzorowanej z nadzorowan¹. Obraz wynikowy klasyfikacji hybrydowej przedstawiony jest na rysunku 2. Podobnie jak w przypadku klasyfikacji obiektowej (bêd¹cej poziomem odniesienia) wynik klasyfikacji pikselowej poddano generalizacji. Wykonano j¹ wed³ug takich samych zasad jak w przypadku klasyfikacji obiektowej, przyjmuj¹c wielkoœæ pola odniesienia 1 ha dla klasy zabudowa i wody oraz 4 ha dla pozosta³ych klas. Uzyskane wyniki przedstawiono w zbiorczej tabeli 2. Zamieszczono w niej powierzchnie poszczególnych klas przed i po generalizacji, ich procentowy udzia³ w powierzchni terenu badañ oraz wielkoœæ zmian. Uzyskane wyniki generalizacji œwiadcz¹ o du ym rozdrobnieniu klas. Powierzchnia zabudowy zmala³a a o 32% natomiast powierzchnia ³¹k wzros³a o ponad 19%. Klasa grunty orne uleg³a zmniejszeniu o 7%, podobnie sta³o siê w przypadku klasy las liœciasty, natomiast powierzchnia wód zwiêkszy³a siê o 5,8%. Najbardziej stabilnymi klasami okaza³y siê las iglasty i las mieszany. W wyniku generalizacji przesta³a istnieæ najmniej liczna klasa osadniki. Jednym z pozytywnych rezultatów jest zmniejszenie liczby terenów niesklasyfikowanych a o 80% co oznacza, e po generalizacji zajmuj¹ one jedynie 0,46% powierzchni obszaru badañ. Dane przedstawione w tabeli 2 s¹ jedynie danymi iloœciowymi. W celu uzyskania informacji jakoœciowej zwi¹zanej z porównaniem klasyfikacji przed i po generalizacji wykonano

5 Porównanie klasyfikacji obiektowej z tradycyjn¹ klasyfikacj¹ pikselow¹ Klasa Tabela 2. Wyniki klasyfikacji hybrydowej przed i po generalizacj i Klasyfikacja hybrydow a Generalizacj a 1 Zmian y h a % h a % h a % 1 Zabudowa 2494,91 5, ,34 3, Grunty orne 8026,02 18, ,98 17, ¹ki 11929,37 28, ,42 33, Las liœciast y 3433,48 8, ,67 7, Las iglast y 4330,24 10, ,86 10, Las mieszan y 8748,41 20, ,38 20, Osadnik i 3,46 0,01 0,00 0, Wody 2446,16 5, ,13 6, Niesklasyfikowan e 973,01 2,30 193,28 0, Suma 42385,06 100, ,06 100,00 1 zmiany porównanie klasyfikacji hybrydowej przed i po generalizacji. porównanie wartoœci poszczególnych pikseli klasyfikacji. Najwiêksz¹ zgodnoœæ danych uzyskano dla klas wody 93,3% oraz zabudowa 86,3%, Natomiast najni sz¹, wynosz¹c¹ jedynie 67,0% uzyskano dla klasy ³¹ki. Niska zgodnoœæ wyst¹pi³a równie w przypadku klas: las mieszany 70,8%, grunty orne 72,7% oraz las liœciasty 73,8%. Uzyskane wyniki œwiadcz¹ o du ym stopniu rozdrobnienia tych klas w porównaniu z przyjêtymi parametrami generalizacji. Ca³kowity stopieñ zgodnoœci wynosi jedynie 73,3% co oznacza, e na 26,7% powierzchni terenu badañ nast¹pi³a zmiana wyników klasyfikacji (w przypadku klasyfikacji obiektowej zmiany nast¹pi³y jedynie na 1,1% terenu badañ). Obraz klasyfikacji po generalizacji przedstawiono na rysunku 3. WyraŸnie widoczna jest zmiana stopnia szczegó³owoœci klasyfikacji terenu badañ w porównaniu z danymi klasyfikacyjnymi (rys. 2). Dodatkowo na przyk³adzie Kana³u Zegrzyñskiego ³¹cz¹cego Zalew Zegrzyñski z Wis³¹ widoczne jest w kilku miejscach przerwanie dobrze zdefiniowanej struktury liniowej kana³u. Na przebieg generalizacji wp³yw maj¹ równie typowe b³êdy klasyfikacji pikselowej, polegaj¹ce na przyporz¹dkowywaniu tzw. pikseli brzegowych wystêpuj¹cych na granicach lasów oraz pikseli zwi¹zanych z ci¹gami komunikacyjnymi do klasy zabudowa. W wielu przypadkach konsekwencj¹ b³êdnej klasyfikacji pojedynczych pikseli jest przerwanie ci¹g³oœci klas i ich generalizacja, je eli powierzchnia grup pikseli jest mniejsza od za³o onego pola odniesienia. Zmiany w wyniku generalizacji s¹ zbyt du e, aby taki sposób postêpowania móg³ byæ stosowany w celu uzyskania wiarygodnej bazy danych o pokryciu i u ytkowaniu ziemi o stopniu szczegó³owoœci 4 ha. Ocena klasyfikacji Ocena dok³adnoœci klasyfikacji pikselowej zosta³a wykonana przez porównanie jej z klasyfikacj¹ obiektow¹. Porównano zgeneralizowany wynik klasyfikacji hybrydowej z klasyfi-

6 68 Stanis³aw Lewiñski Tabela 3. Klasa klasyfikacji pikselowej Ocena klasyfikacji pikselowej po generalizacji, z klasyfikacj¹ obiektow¹ po agregacji klas producenta porównani e Dok³adnoœæ 1 metoda 1 etoda 2 u ytkownik a producent a m 2 u ytkownik a Zabudowa 23,94 77,53 21,10 74,57 Grunty orne 97,22 71,55 88,28 35,13 ¹ki 90,56 78,80 81,69 63,34 Lasy liœciaste 77,77 67,56 71,23 59,58 Lasy iglaste 49,86 97,85 49,55 97,83 Lasy mieszane 77,60 44,99 71,51 37,20 Wody 92,33 96,24 92,15 96,15 Dok³adnoœæ ca³kowita K H AT.66% 72,45% 61,23% % 1 Za³o enie poprawnej klasyfikacji klas obiektowych i 243 w klasy- fikacji pikselowej. Pominiêcie w ocenie powierzchni klas obiektowych i kacj¹ obiektow¹ uwzglêdniaj¹c¹ zmiany wprowadzone przez interpretatora w czasie weryfikacji metod¹ wizualn¹. W celu uzyskania miarodajnych wyników porównania nale a³o rozwi¹zaæ problem ró nej liczebnoœci klas rozpoznanych w obu klasyfikacjach. Wymaga³o to wykonania agregacji wybranych klas klasyfikacji obiektowej z 18 do 7. ¹cz¹c klasy kierowano siê przede wszystkim charakterystykami spektralnymi oraz dodatkowo w przypadku nielicznie wystêpuj¹cych klas zastosowano kryterium tematyczne. Z czterech klas obiektowych zabudowy (1121, 1122, 1223 i 121) oraz klasy uprawy szklarniowe (2113) utworzono klasê zabudowa. Klasa place budów (133) oraz pla e (3311) zosta³y do³¹czone do klasy grunty orne wielkoblokowe (21111), z której utworzono klasê grunty orne. Nieliczna klasa miejskie tereny zielone (141) oraz lasy i roœlinnoœæ krzewiasta w stanie zmian (324) zosta³a dodana do ³¹k (231), natomiast osadniki (1322) dodano do klasy woda (51). Klasy las liœciasty (311), las iglasty (312) oraz las mieszany (313) nie wymaga³y agregacji i pozosta³y niezmienione. Dwie pozosta³e klasy klasyfikacji obiektowej; grunty orne drobnoblokowe (21112) oraz tereny z du ym udzia³em roœlinnoœci naturalnej (243) ze wzglêdu na swój charakter nie pozwoli³y na wykonanie agregacji do klas klasyfikacji pikselowej, gdy obie te klasy nie s¹ klasami jednorodnymi spektralnie. Pierwsza z nich reprezentuje tzw. mozaikow¹ strukturê upraw, w granicach której wystêpuj¹ drobne struktury gruntów ornych oraz ³¹k. Druga zwi¹zana jest g³ównie z ³¹kami, jednak e w jej granicach wystêpuj¹ równie ma³e wydzielenia pól, lasów oraz wody. W obu przypadkach wydzielenie wystêpuj¹cych podklas jest niemo liwe, równoczeœnie klasy te zajmuj¹ znacz¹c¹ powierzchniê terenu badañ i maj¹ wp³yw na ocenê porównywanej klasyfikacji. W celu rozwi¹zania tego problemu przyjêto dwa sposoby postêpowania. W pierwszym za³o ono, e wszystkie klasy klasyfikacji pikselowej rozpoznane na obszarze klas i 243 s¹ rozpoznane prawid³owo. Taki sposób postêpowania z oczywistych wzglêdów powoduje wzrost dok³adnoœci ocenianej klasyfikacji. Drugi sposób postêpowania polega³ na pominiêciu tych obszarów w czasie analizy porównawczej. Uzyskane wyniki przedstawione s¹ w tabeli 3. Zgodnie z przewidywaniami wiêksz¹ dok³adnoœæ klasyfikacji pikselowej uzyskano w przypadku oceny wykonanej metod¹ 1 z za³o eniem poprawnego rozpoznania obszarów zwi¹zanych z klasami klasyfikacji obiektowej i 231; wynosi ona 72%. W metodzie 2, nie uwzglêdniaj¹c tych klas w ocenie, uzyskujemy znacznie mniejsz¹ dok³adnoœæ ca³kowit¹ na poziomie 61%. W obu przypadkach uzyskano równie niskie wartoœci statystyki K HAT ; odpowiednio 0,66 i 0,54%. Bez wzglêdu na przyjêty sposób oceny naj-

7 Porównanie klasyfikacji obiektowej z tradycyjn¹ klasyfikacj¹ pikselow¹ ni sz¹ dok³adnoœæ, œwiadcz¹c¹ o du ym niedoszacowaniu, uzyskano dla klasy zabudowa oraz dla klasy lasy mieszane, które zosta³y przeszacowane. Natomiast wyniki uzyskane dla klasy lasy iglaste s¹ prawie jednakowe. Stosuj¹c pierwsz¹ metodê stosunkowo dobre wyniki (w porównaniu z innymi klasami) uzyskano dla klas grunty orne i ³¹ki. Jedynie zgodnoœæ klasy wody nie mo e budziæ zastrze eñ. Podsumowuj¹c uzyskano wyniki œwiadcz¹ce o bardzo niskiej dok³adnoœci klasyfikacji pikselowej w porównaniu z klasyfikacj¹ obiektow¹. Zakoñczenie Prace zwi¹zane z porównaniem klasyfikacji obiektowej i tradycyjnej s¹ wykonywane na œwiecie i prowadz¹ do podobnych wniosków. Oruc z zespo³em (2004) na przyk³adzie zdjêcia Landsat ETM, obrazuj¹cego teren badañ o charakterze przemys³owo-rolniczym w Turcji, stosuj¹c klasyfikacjê nienadzorowan¹ ISODATA z algorytmem klasyfikacyjnym najwiêkszego prawdopodobieñstwa rozpozna³ 7 klas pokrycia i u ytkowania ziemi i uzyska³ ca³kowit¹ dok³adnoœæ na poziomie 66,8% i 81,3% dla klasyfikacji obiektowej. Ró nica wynios³a 14.5%. Równie na przyk³adzie zdjêæ Landsat ETM i te z zastosowaniem klasyfikacji ISODATA na poligonie zlokalizowanym w zurbanizowanej okolicy Huntsville (Stan Alabama) rozpoznano 9 klas z dok³adnoœci¹ 80,2% oraz 89,4% w przypadku klasyfikacji obiektowej (Tadesse i in., 2003). Whitesido i Ahmad (2005) wykonali porównanie mo liwoœci klasyfikacyjnych na zdjêciu satelitarnym ASTER. Na terenie Parku Narodowego Litchfield w pó³nocnej Australii rozpoznali 10 klas, dla których uzyskali dok³adnoœæ 69% metod¹ pikselowej klasyfikacji nadzorowanej, natomiast klasyfikacja obiektowa zosta³a oceniona na poziomie 78%. W przytoczonych publikacjach porównanie klasyfikacji zawsze by³o wykonane na przyk³adzie jednakowej liczby klas bez wzglêdu na sposób klasyfikacji. Œwiadczy to o niewykorzystaniu pe³nych mo liwoœci klasyfikacji obiektowej. Pominiêto równie zagadnienie generalizacji, która jest zwi¹zana nierozerwalnie z tworzeniem baz danych na podstawie zdjêæ satelitarnych. Prezentowane w tym artykule wyniki badañ œwiadcz¹ o tym, e klasyfikacja obiektowa w przeciwieñstwie do tradycyjnych technik klasyfikacji pikselowej mo e byæ wykorzystana do tworzenia wektorowych baz danych o pokryciu i u ytkowaniu ziemi, takich jak, w przypadku tradycyjnej metody interpretacji wizualnej. Literatura Congalton R.G., 1991: A review of assessing the accuracy of classifications of remotely sensed data. Remote Sensing of Environment, vol. 37, pp Hung C-C., 1993: Competitive learning networks for unsupervised training. Int. J. Remote Sensing, vol. 14, no. 12, pp Image Analyst 2002: User Guide. Z/I Imaging. Jensen J.R., 1996: Introductory digital image processing, a remote sensing perspective. Second edition. Prentice Hall, Upper Saddle River, New Jersey. Lewiñski St., 2005: Klasyfikacja obiektowa narzêdziem wspomagaj¹cym process interpretacji zdjêæ satelitarnych. Polskie Towarzystwo Informacji Przestrzennej, Roczniki Geomatyki, t. III, z. 2, s Warszawa. Lewiñski S., 2006a: Rozpoznanie form pokrycia i u ytkowania ziemi na zdjêciu satelitarnym Landsat ETM+ metod¹ klasyfikacji obiektowej. Polskie Towarzystwo Informacji Przestrzennej, Roczniki Geomatyki, tom IV, z. 3, s Warszawa.

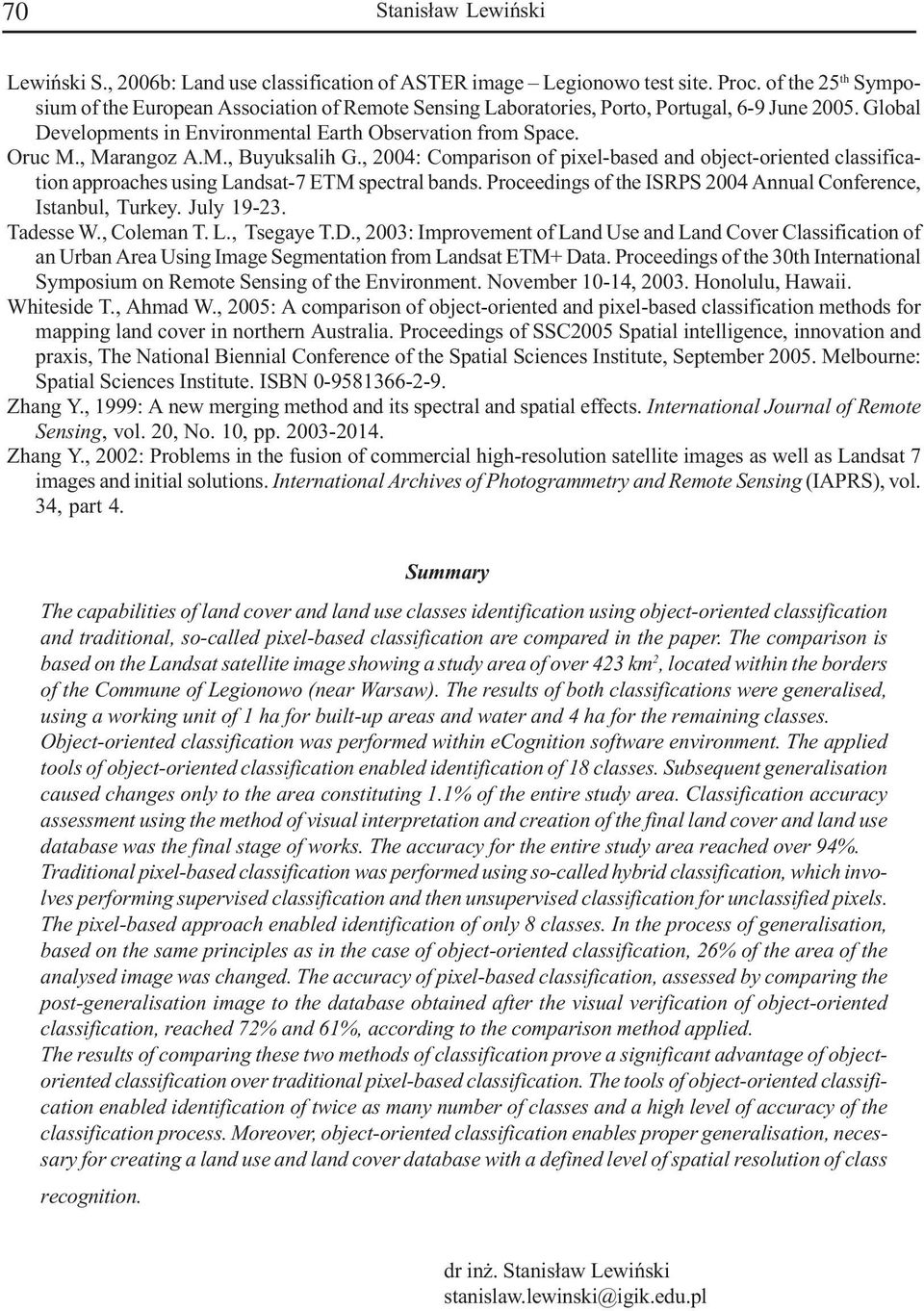

8 70 Stanis³aw Lewiñski Lewiñski S., 2006b: Land use classification of ASTER image Legionowo test site. Proc. of the 25 th Symposium of the European Association of Remote Sensing Laboratories, Porto, Portugal, 6-9 June Global Developments in Environmental Earth Observation from Space. Oruc M., Marangoz A.M., Buyuksalih G., 2004: Comparison of pixel-based and object-oriented classification approaches using Landsat-7 ETM spectral bands. Proceedings of the ISRPS 2004 Annual Conference, Istanbul, Turkey. July Tadesse W., Coleman T. L., Tsegaye T.D., 2003: Improvement of Land Use and Land Cover Classification of an Urban Area Using Image Segmentation from Landsat ETM+ Data. Proceedings of the 30th International Symposium on Remote Sensing of the Environment. November 10-14, Honolulu, Hawaii. Whiteside T., Ahmad W., 2005: A comparison of object-oriented and pixel-based classification methods for mapping land cover in northern Australia. Proceedings of SSC2005 Spatial intelligence, innovation and praxis, The National Biennial Conference of the Spatial Sciences Institute, September Melbourne: Spatial Sciences Institute. ISBN Zhang Y., 1999: A new merging method and its spectral and spatial effects. International Journal of Remote Sensing, vol. 20, No. 10, pp Zhang Y., 2002: Problems in the fusion of commercial high-resolution satellite images as well as Landsat 7 images and initial solutions. International Archives of Photogrammetry and Remote Sensing (IAPRS), vol. 34, part 4. Summary The capabilities of land cover and land use classes identification using object-oriented classification and traditional, so-called pixel-based classification are compared in the paper. The comparison is based on the Landsat satellite image showing a study area of over 423 km 2, located within the borders of the Commune of Legionowo (near Warsaw). The results of both classifications were generalised, using a working unit of 1 ha for built-up areas and water and 4 ha for the remaining classes. Object-oriented classification was performed within ecognition software environment. The applied tools of object-oriented classification enabled identification of 18 classes. Subsequent generalisation caused changes only to the area constituting 1.1% of the entire study area. Classification accuracy assessment using the method of visual interpretation and creation of the final land cover and land use database was the final stage of works. The accuracy for the entire study area reached over 94%. Traditional pixel-based classification was performed using so-called hybrid classification, which involves performing supervised classification and then unsupervised classification for unclassified pixels. The pixel-based approach enabled identification of only 8 classes. In the process of generalisation, based on the same principles as in the case of object-oriented classification, 26% of the area of the analysed image was changed. The accuracy of pixel-based classification, assessed by comparing the post-generalisation image to the database obtained after the visual verification of object-oriented classification, reached 72% and 61%, according to the comparison method applied. The results of comparing these two methods of classification prove a significant advantage of objectoriented classification over traditional pixel-based classification. The tools of object-oriented classification enabled identification of twice as many number of classes and a high level of accuracy of the classification process. Moreover, object-oriented classification enables proper generalisation, necessary for creating a land use and land cover database with a defined level of spatial resolution of class recognition. dr in. Stanis³aw Lewiñski stanislaw.lewinski@igik.edu.pl

9 Porównanie klasyfikacji obiektowej z tradycyjn¹ klasyfikacj¹ pikselow¹ Rys. 1. Wykresy rozk³adu wartoœci pikseli pól treningowych, dla par kana³ów spektralnych 5 i 4, 4 i 3 oraz 2 i 5

10 72 Stanis³aw Lewiñski Rys. 2. Obraz klasyfikacji hybrydowej

11 Porównanie klasyfikacji obiektowej z tradycyjn¹ klasyfikacj¹ pikselow¹ Rys. 3. Obraz klasyfikacji hybrydowej po generalizacji
