Przedmiar robót Wykonanie robót budowlanych i instalacyjnych, demontaŝowych i montaŝowych

Transkrypt

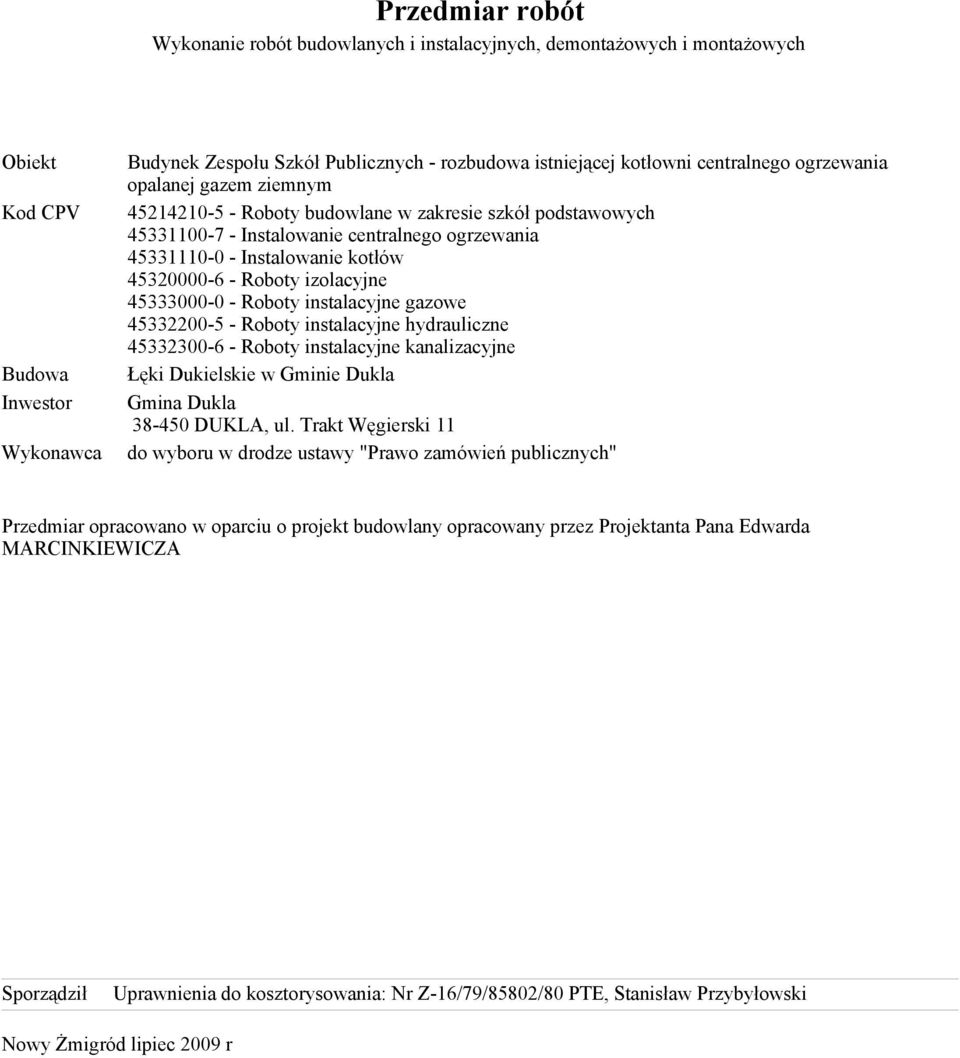

1 Przedmiar robót Wykonanie robót budowlanych i instalacyjnych, demontaŝowych i montaŝowych Obiekt Kod CPV Budowa Inwestor Wykonawca Budynek Zespołu Szkół Publicznych - rozbudowa istniejącej kotłowni centralnego ogrzewania opalanej gazem Roboty budowlane w zakresie szkół podstawowych Instalowanie centralnego ogrzewania Instalowanie kotłów Roboty izolacyjne Roboty instalacyjne gazowe Roboty instalacyjne hydrauliczne Roboty instalacyjne kanalizacyjne Łęki Dukielskie w Gminie Dukla Gmina Dukla DUKLA, ul. Trakt Węgierski 11 do wyboru w drodze ustawy "Prawo zamówień publicznych" Przedmiar opracowano w oparciu o projekt budowlany opracowany przez Projektanta Pana Edwarda MARCINKIEWICZA Sporządził Uprawnienia do kosztorysowania: Nr Z-16/79/85802/80 PTE, Stanisław Przybyłowski Nowy śmigród lipiec 2009 r

2 Przedmiar Strona 2/14 PRZEBUDOWA KOTŁOWNI 5.2. I. Roboty rozbiórkowe I.1. DemontaŜ instalacji KNR /02 Odłączenie kotła Ŝeliwnego wodnego typu ECA KZ-5 odłączenie kotłów gazowych firmy OLSZAR o mocy 63 kw od istniejącej kpl 2,000 instalacji KNR /06 DemontaŜ i rozebranie kotła Ŝeliwnego typu Eca-IV o powierzchni ogrzewalnej do 38m2 demontaŝ, rozebranie i usunięcie z pomieszczenia kotłowni kotłów gazowych kpl 2,000 firmy OLSZAR o mocy 63 kw KNR 4-02u1 0001/01 Analogia; DemontaŜ czopuchów jak: DemontaŜ przewodów wentylacyjnych z blachy stalowej o przekroju prostokątnym lub okrągłym o obwodzie do 1000mm 2*2,50 m 5,000 razem m 5, KNNR /07 DemontaŜ pompy odśrodkowej z silnikiem do 100kg 1 szt 1, KNNR /01 DemontaŜ naczynia wzbiorczego systemu otwartego o pojemności do 400dm3 1 szt 1, KNNR /02 DemontaŜ odmulacza z rur stalowych o średnicy 65-80mm demontaŝ odmulacza 1 szt 1, KNNR /04 DemontaŜ osadnika Ŝeliwnego kołnierzowego o średnicy 65-80mm demontaŝ osadnika 1 szt 1, KNNR /03 DemontaŜ zaworu zaporowego, zwrotnego Ŝeliwnego i staliwnego kołnierzowego o średnicy 40-50mm 4 szt 4,000 razem szt 4, KNNR /04 DemontaŜ zaworu zaporowego, zwrotnego Ŝeliwnego i staliwnego kołnierzowego o średnicy 65-80mm 4 szt 4,000 razem szt 4, KNNR /01 DemontaŜ rozdzielacza z rur stalowych o średnicy do 100mm do urządzeń i instalacji c.o. demontaŝ rozdzielaczy zasilania i powrotu 2*2*1,00 m 4,000 razem m 4, KNNR /01 DemontaŜ rurociągu o średnicy 15-20mm o połączeniach spawanych 5,00 m 5,000 razem m 5, KNNR /02 DemontaŜ rurociągu o średnicy 25-32mm o połączeniach spawanych

3 Przedmiar Strona 3/14 12,00 m 12,000 razem m 12, KNNR /03 DemontaŜ rurociągu o średnicy 40-50mm o połączeniach spawanych 25,00 m 25,000 razem m 25, KNNR /04 DemontaŜ rurociągu o średnicy 65mm o połączeniach spawanych 23,00 m 23,000 razem m 23, KNNR /01 DemontaŜ zbiornika odpowietrzającego o pojemności do 10dm3 2 szt 2, KNNR /02 DemontaŜ zmywaka, zlewozmywaka Ŝeliwnego lub kamionkowego 1 kpl 1,000 razem kpl 1, KNR 4-02w 40203/01 DemontaŜ kratek ze stali profilowanej z Ŝaluzjami i mechanizmem nastawczym - wykucie z muru kratki o obwodzie do 1000 mm kratki wentylacji nawiewnej 2 szt. 2,000 razem szt. 2, I.2. Roboty rozbiórkowe, budowlane KNR /10 Wykucie z muru ościeŝnic stalowych lub krat drzwiowych o powierzchni ponad 2m2 wymontowanie drzwi wejściowych 1,00*2,10 m2 2,100 razem m2 2, KNR /13 Wykucie z muru kratek wentylacyjnych, drzwiczek kratki wentylacji grawitacyjnej 2 szt 2, KNR /10 Przebicie otworów w ścianach z cegieł grubości 1 1/2 cegły na zaprawie cementowo-wapiennej w ścianie zewnętrznej - rozkucie istniejącego otworu wentylacji nawiewnej dla szt 1,000 umieszczenia przewodu wentylacyjnego o wymiarach 40*30cm 1 przebicia dla instalacji gazowej 3 szt 3,000 razem szt 4, KNR /09 Przebicie otworów w ścianach z cegieł grubości 1cegły na zaprawie cementowo-wapiennej w ścianie wewnętrznej - rozkucie istniejącego otworu wentylacji nawiewnej dla szt 1,000 umieszczenia przewodu wentylacyjnego o wymiarach 40*30cm KNR /05 Sprawdzenie przewodów kominowych 2 przewody wentylacji grawitacyjnej 2*10,00 m 20,000 1 przewód spalinowy 12,00 m 12,000 razem m 32, KNR /06 Odgruzowanie przewodów kominowych 2 przewody wentylacji grawitacyjnej 2*10,00 m 20,000 razem m 20,000

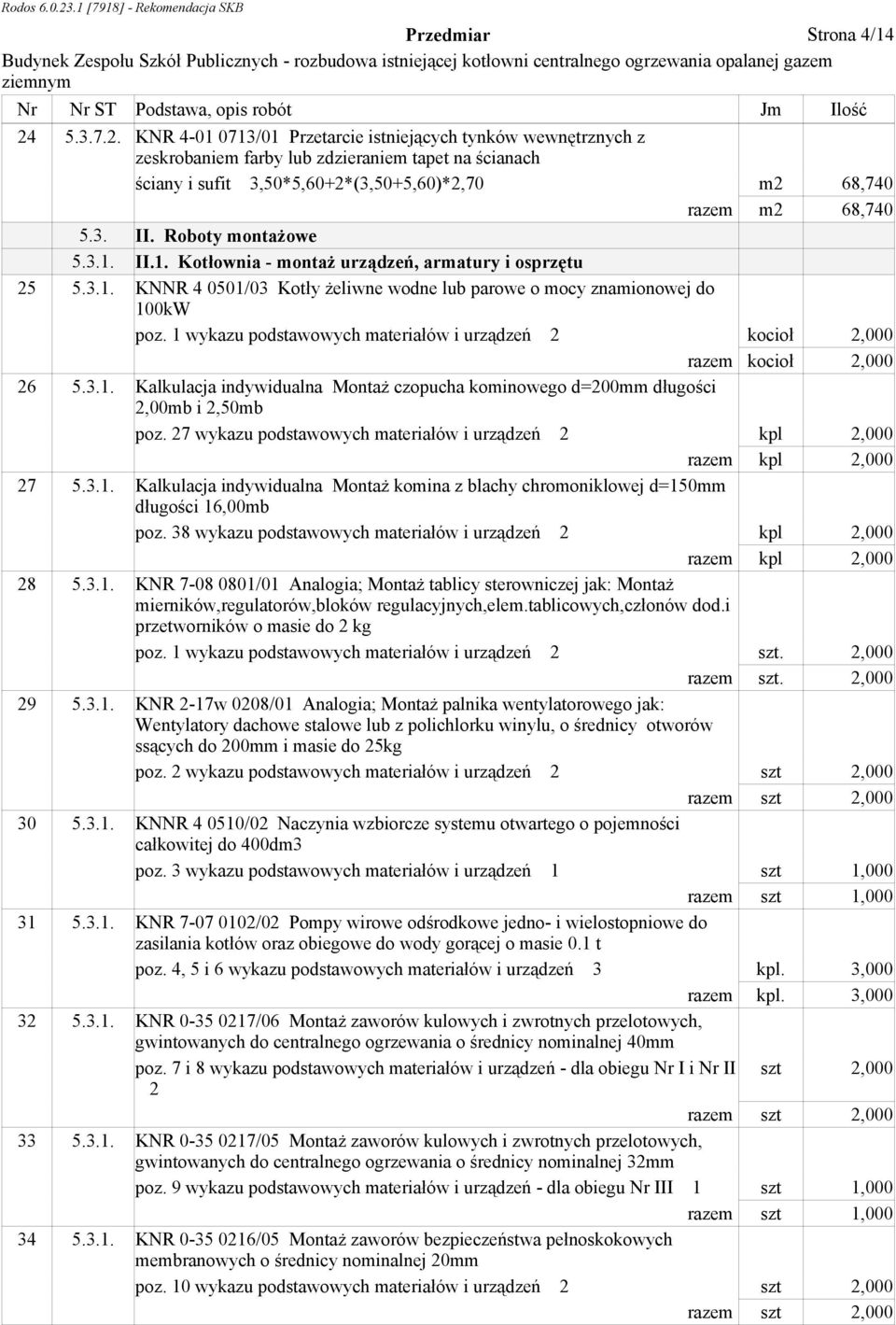

4 Przedmiar Strona 4/ KNR /01 Przetarcie istniejących tynków wewnętrznych z zeskrobaniem farby lub zdzieraniem tapet na ścianach ściany i sufit 3,50*5,60+2*(3,50+5,60)*2,70 m2 68,740 razem m2 68, II. Roboty montaŝowe II.1. Kotłownia - montaŝ urządzeń, armatury i osprzętu KNNR /03 Kotły Ŝeliwne wodne lub parowe o mocy znamionowej do 100kW poz. 1 wykazu podstawowych materiałów i urządzeń 2 kocioł 2,000 razem kocioł 2, Kalkulacja indywidualna MontaŜ czopucha kominowego d=200mm długości 2,00mb i 2,50mb poz. 27 wykazu podstawowych materiałów i urządzeń 2 kpl 2, Kalkulacja indywidualna MontaŜ komina z blachy chromoniklowej d=150mm długości 16,00mb poz. 38 wykazu podstawowych materiałów i urządzeń 2 kpl 2, KNR /01 Analogia; MontaŜ tablicy sterowniczej jak: MontaŜ mierników,regulatorów,bloków regulacyjnych,elem.tablicowych,członów dod.i przetworników o masie do 2 kg poz. 1 wykazu podstawowych materiałów i urządzeń 2 szt. 2,000 razem szt. 2, KNR 2-17w 0208/01 Analogia; MontaŜ palnika wentylatorowego jak: Wentylatory dachowe stalowe lub z polichlorku winylu, o średnicy otworów ssących do 200mm i masie do 25kg poz. 2 wykazu podstawowych materiałów i urządzeń 2 szt 2, KNNR /02 Naczynia wzbiorcze systemu otwartego o pojemności całkowitej do 400dm3 poz. 3 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR /02 Pompy wirowe odśrodkowe jedno- i wielostopniowe do zasilania kotłów oraz obiegowe do wody gorącej o masie 0.1 t poz. 4, 5 i 6 wykazu podstawowych materiałów i urządzeń 3 kpl. 3,000 razem kpl. 3, KNR /06 MontaŜ zaworów kulowych i zwrotnych przelotowych, gwintowanych do centralnego ogrzewania o średnicy nominalnej 40mm poz. 7 i 8 wykazu podstawowych materiałów i urządzeń - dla obiegu Nr I i Nr II szt 2, KNR /05 MontaŜ zaworów kulowych i zwrotnych przelotowych, gwintowanych do centralnego ogrzewania o średnicy nominalnej 32mm poz. 9 wykazu podstawowych materiałów i urządzeń - dla obiegu Nr III 1 szt 1, KNR /05 MontaŜ zaworów bezpieczeństwa pełnoskokowych membranowych o średnicy nominalnej 20mm poz. 10 wykazu podstawowych materiałów i urządzeń 2 szt 2,000

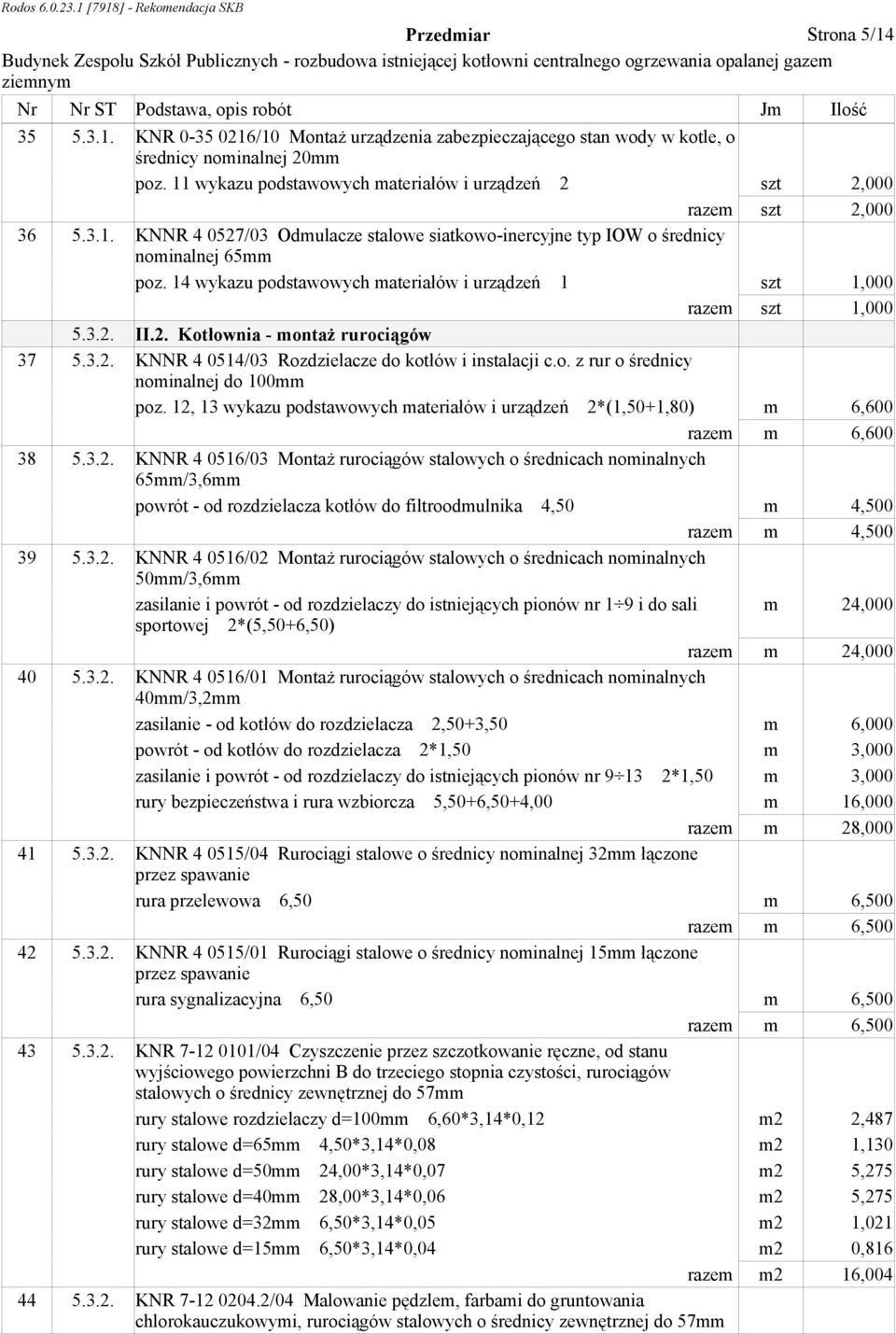

5 Przedmiar Strona 5/ KNR /10 MontaŜ urządzenia zabezpieczającego stan wody w kotle, o średnicy nominalnej 20mm poz. 11 wykazu podstawowych materiałów i urządzeń 2 szt 2, KNNR /03 Odmulacze stalowe siatkowo-inercyjne typ IOW o średnicy nominalnej 65mm poz. 14 wykazu podstawowych materiałów i urządzeń 1 szt 1, II.2. Kotłownia - montaŝ rurociągów KNNR /03 Rozdzielacze do kotłów i instalacji c.o. z rur o średnicy nominalnej do 100mm poz. 12, 13 wykazu podstawowych materiałów i urządzeń 2*(1,50+1,80) m 6,600 razem m 6, KNNR /03 MontaŜ rurociągów stalowych o średnicach nominalnych 65mm/3,6mm powrót - od rozdzielacza kotłów do filtroodmulnika 4,50 m 4,500 razem m 4, KNNR /02 MontaŜ rurociągów stalowych o średnicach nominalnych 50mm/3,6mm zasilanie i powrót - od rozdzielaczy do istniejących pionów nr 1 9 i do sali m 24,000 sportowej 2*(5,50+6,50) razem m 24, KNNR /01 MontaŜ rurociągów stalowych o średnicach nominalnych 40mm/3,2mm zasilanie - od kotłów do rozdzielacza 2,50+3,50 m 6,000 powrót - od kotłów do rozdzielacza 2*1,50 m 3,000 zasilanie i powrót - od rozdzielaczy do istniejących pionów nr *1,50 m 3,000 rury bezpieczeństwa i rura wzbiorcza 5,50+6,50+4,00 m 16,000 razem m 28, KNNR /04 Rurociągi stalowe o średnicy nominalnej 32mm łączone przez spawanie rura przelewowa 6,50 m 6,500 razem m 6, KNNR /01 Rurociągi stalowe o średnicy nominalnej 15mm łączone przez spawanie rura sygnalizacyjna 6,50 m 6,500 razem m 6, KNR /04 Czyszczenie przez szczotkowanie ręczne, od stanu wyjściowego powierzchni B do trzeciego stopnia czystości, rurociągów stalowych o średnicy zewnętrznej do 57mm rury stalowe rozdzielaczy d=100mm 6,60*3,14*0,12 m2 2,487 rury stalowe d=65mm 4,50*3,14*0,08 m2 1,130 rury stalowe d=50mm 24,00*3,14*0,07 m2 5,275 rury stalowe d=40mm 28,00*3,14*0,06 m2 5,275 rury stalowe d=32mm 6,50*3,14*0,05 m2 1,021 rury stalowe d=15mm 6,50*3,14*0,04 m2 0,816 razem m2 16, KNR /04 Malowanie pędzlem, farbami do gruntowania chlorokauczukowymi, rurociągów stalowych o średnicy zewnętrznej do 57mm

6 Przedmiar Strona 6/14 rury stalowe rozdzielaczy d=100mm 6,60*3,14*0,12 m2 2,487 rury stalowe d=65mm 4,50*3,14*0,08 m2 1,130 rury stalowe d=50mm 24,00*3,14*0,07 m2 5,275 rury stalowe d=40mm 28,00*3,14*0,06 m2 5,275 rury stalowe d=32mm 6,50*3,14*0,05 m2 1,021 rury stalowe d=15mm 6,50*3,14*0,04 m2 0,816 razem m2 16, KNR /04 Malowanie pędzlem, farbami nawierzchniowymi i emaliami olejnymi, rurociągów stalowych o średnicy zewnętrznej do 57mm rury stalowe rozdzielaczy d=100mm 6,60*3,14*0,12 m2 2,487 rury stalowe d=65mm 4,50*3,14*0,08 m2 1,130 rury stalowe d=50mm 24,00*3,14*0,07 m2 5,275 rury stalowe d=40mm 28,00*3,14*0,06 m2 5,275 rury stalowe d=32mm 6,50*3,14*0,05 m2 1,021 rury stalowe d=15mm 6,50*3,14*0,04 m2 0,816 razem m2 16, KNR /09 Izolacja rurociągów o średnicy zewnętrznej mm otulinami z wełny mineralnej z warstwą z foli aluminiowej grubości 50mm rury stalowe rozdzielaczy d=100mm 6,60*3,14*0,12 m2 2,487 razem m2 2, KNR /08 Izolacja rurociągów o średnicy zewnętrznej 57-89mm otulinami z wełny mineralnej z warstwą z foli aluminiowej grubości 50mm rury stalowe d=65mm 4,50*3,14*0,08 m2 1,130 rury stalowe d=50mm 24,00*3,14*0,07 m2 5,275 rury stalowe d=40mm 28,00*3,14*0,06 m2 5,275 rury stalowe d=32mm 6,50*3,14*0,05 m2 1,021 rury stalowe d=15mm 6,50*3,14*0,04 m2 0,816 razem m2 13, KNR /01 Analogia; MontaŜ hydrometru i zaworu na rurze sygnalizacyjnej jak: MontaŜ wodomierzy skrzydełkowych z króćcami przyłaczeniowymi o średnicy nominalnej 15mm do wody zimnej lub ciepłej poz. 29 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR /14 MontaŜ filtrów osadnikowych siatkowych o średnicy nominalnej 50mm poz. 19 wykazu podstawowych materiałów i urządzeń 2 szt 2, KNR /13 MontaŜ filtrów osadnikowych siatkowych o średnicy nominalnej 40mm poz. 20 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR /07 MontaŜ zaworów kulowych przelotowych, gwintowanych do centralnego ogrzewania o średnicy nominalnej 65mm poz. 18 wykazu podstawowych materiałów i urządzeń 2 szt 2, KNR /07 MontaŜ zaworów kulowych przelotowych, gwintowanych do centralnego ogrzewania o średnicy nominalnej 50mm poz. 16 wykazu podstawowych materiałów i urządzeń 6 szt 6,000

7 Przedmiar Strona 7/14 razem szt 6, KNR /06 MontaŜ zaworów kulowych przelotowych, gwintowanych do centralnego ogrzewania o średnicy nominalnej 40mm poz. 15 i 17 wykazu podstawowych materiałów i urządzeń 4+3 szt 7,000 razem szt 7, KNR /07 MontaŜ zaworów kulowych zwrotnych, gwintowanych do centralnego ogrzewania o średnicy nominalnej 50mm poz. 21 wykazu podstawowych materiałów i urządzeń 2 szt 2, KNR /06 MontaŜ zaworów kulowych zwrotnych, gwintowanych do centralnego ogrzewania o średnicy nominalnej 40mm poz. 22 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR /12 MontaŜ kurków spustowych ze złączką do węŝa o średnicy nominalnej 25mm poz. 23 wykazu podstawowych materiałów i urządzeń 2 kpl 2, KNR /11 MontaŜ kurków spustowych ze złączką do węŝa o średnicy nominalnej 15mm poz. 28 wykazu podstawowych materiałów i urządzeń 2 kpl 2, KNNR /01 MontaŜ w gotowej tulei termometru poz. 24 wykazu podstawowych materiałów i urządzeń 2 szt 2, KNNR /02 MontaŜ w gotowej tulei manometru poz. 25 wykazu podstawowych materiałów i urządzeń 2 szt 2, KNR /09 MontaŜ odpowietrzników automatycznych o średnicy nominalnej 15mm poz. 26 wykazu podstawowych materiałów i urządzeń 3 kpl 3,000 razem kpl 3, II.2. Wentylacja KNR 2-17w 0137/01 Kratki wentylacyjne, typ A, do przewodów murowanych o obwodzie do 1000mm poz. 42 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR 2-17w 0106/05 Przewody wentylacyjne z blachy stalowej, prostokątne, typ A/II (z udziałem kształtek do 65%) o obwodzie do 1800mm poz. 40 i 41 wykazu podstawowych materiałów i urządzeń m2 7,700 5,50*2*(0,40+0,30) razem m2 7, KNR 2-17w 0146/03 Czerpnie ścienne, prostokątne, typ A o obwodzie do 2060mm poz. 39 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR /07 Czyszczenie przez szczotkowanie ręczne, od stanu wyjściowego powierzchni B do trzeciego stopnia czystości, powierzchni zewnętrznych zbiorników stalowych przewody wentylacyjne 40*30 cm 5,50*2*(0,40+0,30) m2 7,700

8 Przedmiar Strona 8/14 razem m2 7, KNR /07 Malowanie pędzlem, farbami do gruntowania chlorokauczukowymi, powierzchni zewnętrznych zbiorników stalowych przewody wentylacyjne 40*30 cm 5,50*2*(0,40+0,30) m2 7,700 razem m2 7, KNR /07 Malowanie pędzlem, farbami nawierzchniowymi i emaliami olejnymi, powierzchni zewnętrznych zbiorników stalowych przewody wentylacyjne 40*30 cm 5,50*2*(0,40+0,30) m2 7,700 razem m2 7, II.3. Instalacja wodkan KNR /02 Rurociągi stalowe ocynkowane o średnicy nominalnej 20mm o połączeniach gwintowanych na ścianach w budynkach niemieszkalnych rurociąg zasilający od istniejacej sieci wodociągowej 4,80 m 4,800 razem m 4, KNR /03 MontaŜ zaworów kulowych lub zwrotnych przelotowych, gwintowanych o średnicy nominalnej 20mm do wody zimnej albo ciepłej poz. 30 wykazu podstawowych materiałów i urządzeń 4 szt 4,000 razem szt 4, KNR /03 MontaŜ zaworów kulowych lub zwrotnych przelotowych, gwintowanych o średnicy nominalnej 20mm do wody zimnej albo ciepłej poz. 31 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR /03 Analogia; MontaŜ zaworu antyskaŝeniowego jak: MontaŜ zaworów kulowych lub zwrotnych przelotowych, gwintowanych o średnicy nominalnej 20mm do wody zimnej albo ciepłej poz. 32 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR /10 MontaŜ filtrów osadnikowych siatkowych o średnicy nominalnej 20mm poz. 34 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR /02 MontaŜ wodomierzy skrzydełkowych z króćcami przyłaczeniowymi o średnicy nominalnej 20mm do wody zimnej lub ciepłej poz. 33 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNNR /01 Rurociągi kanalizacyjne z PCW o średnicy 50mm o połączeniach wciskowych na ścianach w budynkach niemieszkalnych m 1, KNNR /04 MontaŜ zlewozmywaka Ŝeliwnego, z blachy lub z tworzywa sztucznego na ścianie poz. 36 wykazu podstawowych materiałów i urządzeń 1 szt 1, KNR /07 Wymiana wpustu Ŝeliwnego podłogowego średnicy 50mm demontaŝ istniejącego wpustu i montaŝ nowego w posadzce 1 szt 1, II.4. Instalacja gazowa II.4.1. Roboty demontaŝowe

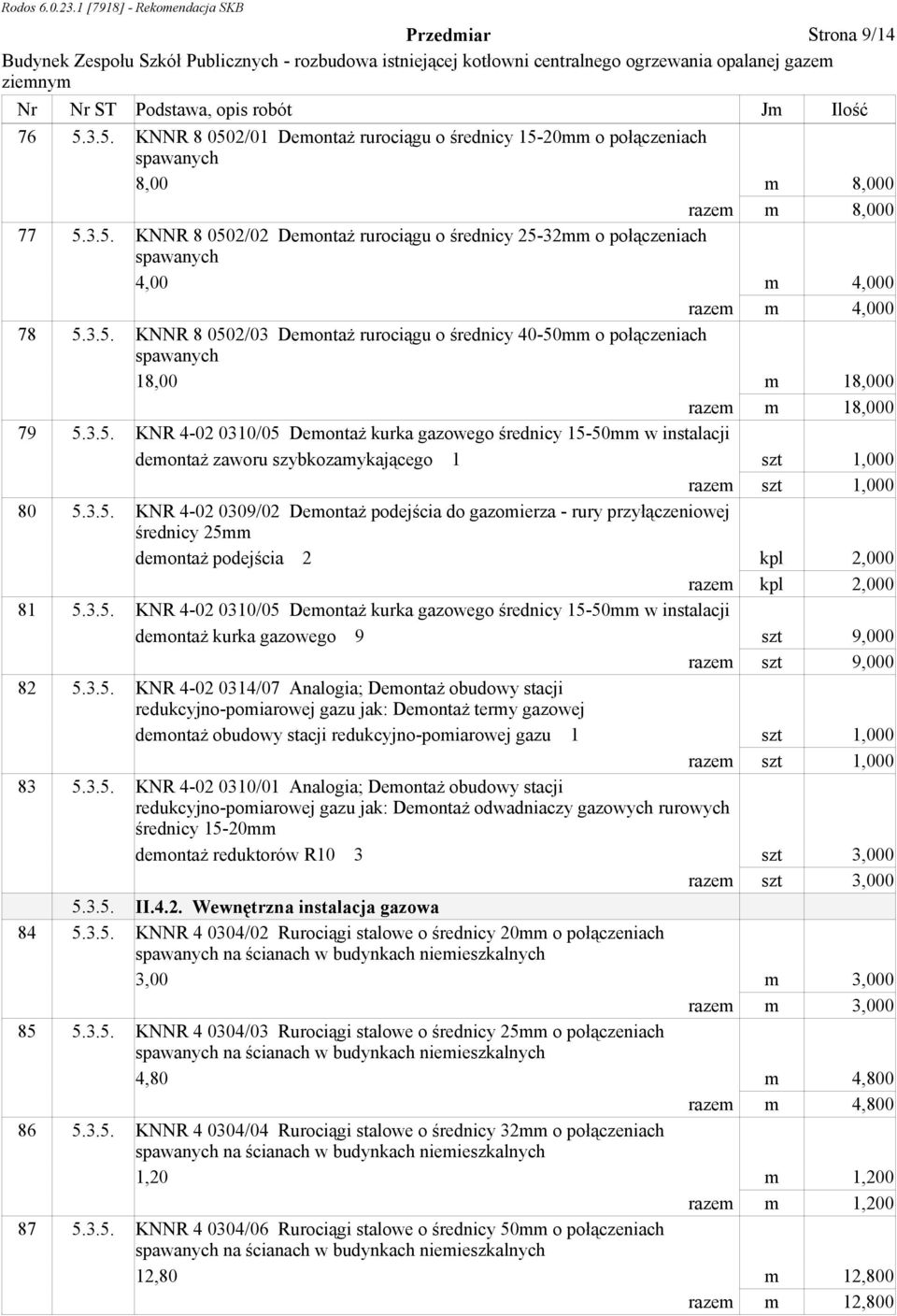

9 Przedmiar Strona 9/ KNNR /01 DemontaŜ rurociągu o średnicy 15-20mm o połączeniach spawanych 8,00 m 8,000 razem m 8, KNNR /02 DemontaŜ rurociągu o średnicy 25-32mm o połączeniach spawanych 4,00 m 4,000 razem m 4, KNNR /03 DemontaŜ rurociągu o średnicy 40-50mm o połączeniach spawanych 18,00 m 18,000 razem m 18, KNR /05 DemontaŜ kurka gazowego średnicy 15-50mm w instalacji demontaŝ zaworu szybkozamykającego 1 szt 1, KNR /02 DemontaŜ podejścia do gazomierza - rury przyłączeniowej średnicy 25mm demontaŝ podejścia 2 kpl 2, KNR /05 DemontaŜ kurka gazowego średnicy 15-50mm w instalacji demontaŝ kurka gazowego 9 szt 9,000 razem szt 9, KNR /07 Analogia; DemontaŜ obudowy stacji redukcyjno-pomiarowej gazu jak: DemontaŜ termy gazowej demontaŝ obudowy stacji redukcyjno-pomiarowej gazu 1 szt 1, KNR /01 Analogia; DemontaŜ obudowy stacji redukcyjno-pomiarowej gazu jak: DemontaŜ odwadniaczy gazowych rurowych średnicy 15-20mm demontaŝ reduktorów R10 3 szt 3,000 razem szt 3, II.4.2. Wewnętrzna instalacja gazowa KNNR /02 Rurociągi stalowe o średnicy 20mm o połączeniach spawanych na ścianach w budynkach niemieszkalnych 3,00 m 3,000 razem m 3, KNNR /03 Rurociągi stalowe o średnicy 25mm o połączeniach spawanych na ścianach w budynkach niemieszkalnych 4,80 m 4,800 razem m 4, KNNR /04 Rurociągi stalowe o średnicy 32mm o połączeniach spawanych na ścianach w budynkach niemieszkalnych 1,20 m 1,200 razem m 1, KNNR /06 Rurociągi stalowe o średnicy 50mm o połączeniach spawanych na ścianach w budynkach niemieszkalnych 12,80 m 12,800 razem m 12,800

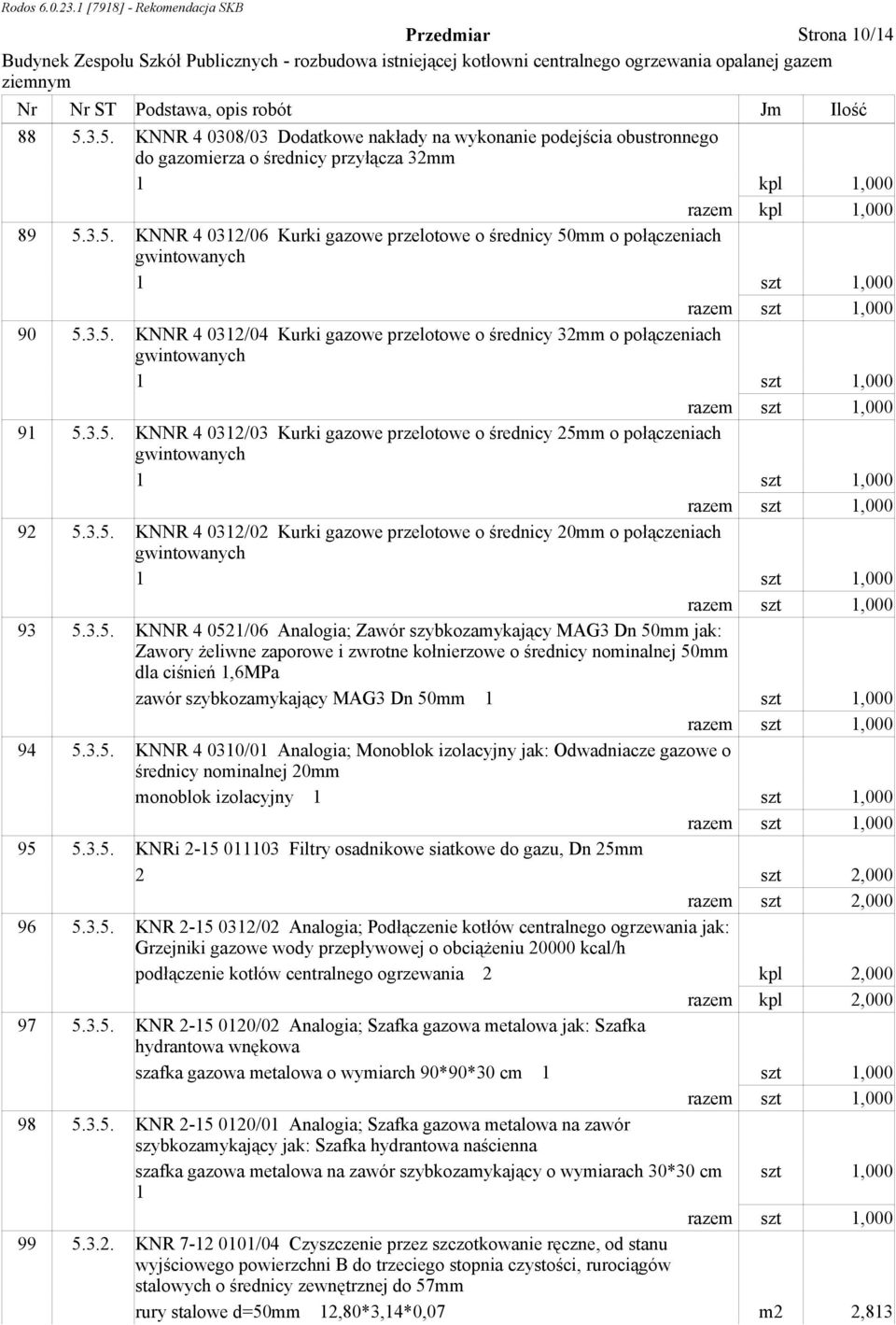

10 Przedmiar Strona 10/ KNNR /03 Dodatkowe nakłady na wykonanie podejścia obustronnego do gazomierza o średnicy przyłącza 32mm 1 kpl 1,000 razem kpl 1, KNNR /06 Kurki gazowe przelotowe o średnicy 50mm o połączeniach gwintowanych 1 szt 1, KNNR /04 Kurki gazowe przelotowe o średnicy 32mm o połączeniach gwintowanych 1 szt 1, KNNR /03 Kurki gazowe przelotowe o średnicy 25mm o połączeniach gwintowanych 1 szt 1, KNNR /02 Kurki gazowe przelotowe o średnicy 20mm o połączeniach gwintowanych 1 szt 1, KNNR /06 Analogia; Zawór szybkozamykający MAG3 Dn 50mm jak: Zawory Ŝeliwne zaporowe i zwrotne kołnierzowe o średnicy nominalnej 50mm dla ciśnień 1,6MPa zawór szybkozamykający MAG3 Dn 50mm 1 szt 1, KNNR /01 Analogia; Monoblok izolacyjny jak: Odwadniacze gazowe o średnicy nominalnej 20mm monoblok izolacyjny 1 szt 1, KNRi Filtry osadnikowe siatkowe do gazu, Dn 25mm 2 szt 2, KNR /02 Analogia; Podłączenie kotłów centralnego ogrzewania jak: Grzejniki gazowe wody przepływowej o obciąŝeniu kcal/h podłączenie kotłów centralnego ogrzewania 2 kpl 2, KNR /02 Analogia; Szafka gazowa metalowa jak: Szafka hydrantowa wnękowa szafka gazowa metalowa o wymiarch 90*90*30 cm 1 szt 1, KNR /01 Analogia; Szafka gazowa metalowa na zawór szybkozamykający jak: Szafka hydrantowa naścienna szafka gazowa metalowa na zawór szybkozamykający o wymiarach 30*30 cm szt 1, KNR /04 Czyszczenie przez szczotkowanie ręczne, od stanu wyjściowego powierzchni B do trzeciego stopnia czystości, rurociągów stalowych o średnicy zewnętrznej do 57mm rury stalowe d=50mm 12,80*3,14*0,07 m2 2,813

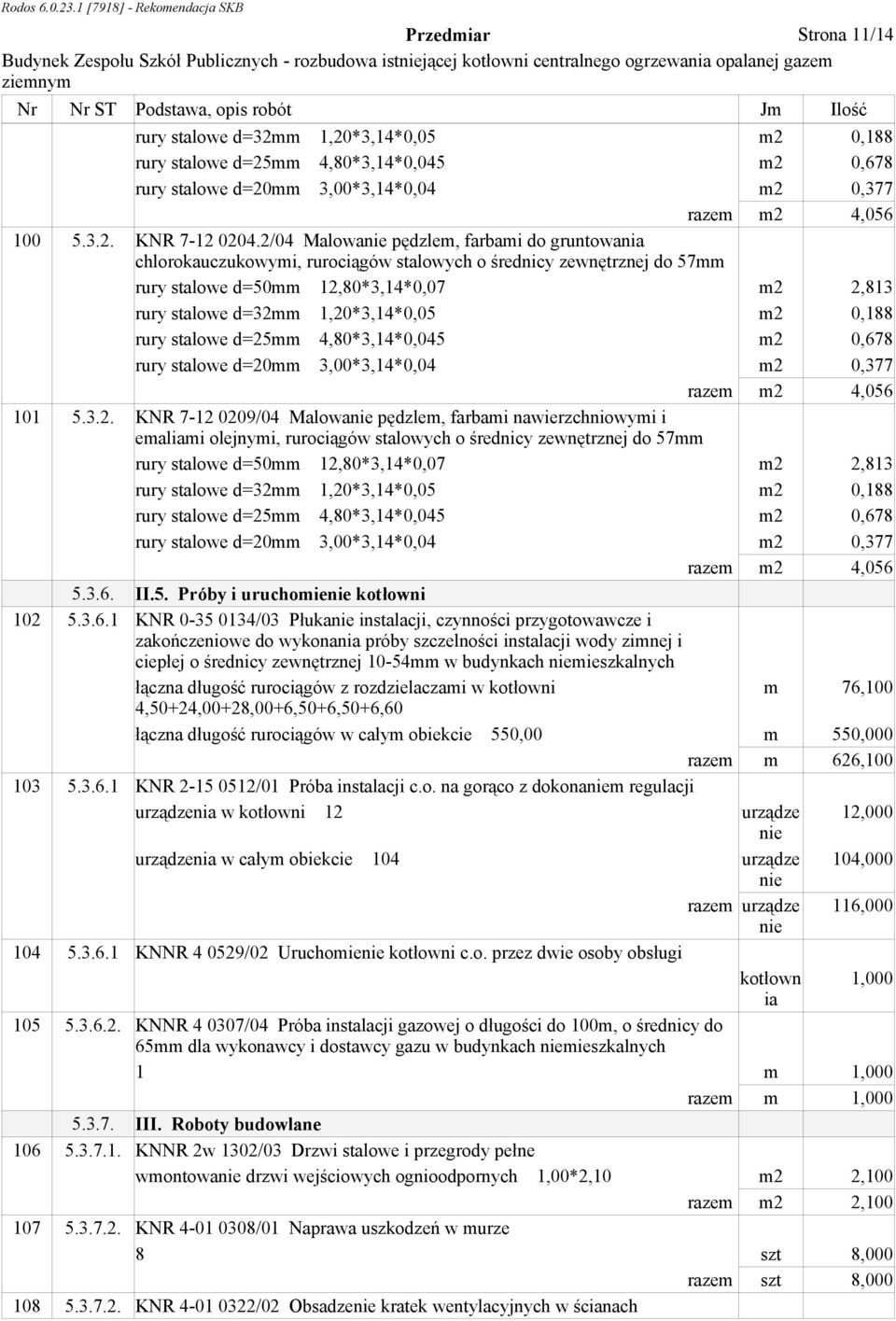

11 Przedmiar Strona 11/14 rury stalowe d=32mm 1,20*3,14*0,05 m2 0,188 rury stalowe d=25mm 4,80*3,14*0,045 m2 0,678 rury stalowe d=20mm 3,00*3,14*0,04 m2 0,377 razem m2 4, KNR /04 Malowanie pędzlem, farbami do gruntowania chlorokauczukowymi, rurociągów stalowych o średnicy zewnętrznej do 57mm rury stalowe d=50mm 12,80*3,14*0,07 m2 2,813 rury stalowe d=32mm 1,20*3,14*0,05 m2 0,188 rury stalowe d=25mm 4,80*3,14*0,045 m2 0,678 rury stalowe d=20mm 3,00*3,14*0,04 m2 0,377 razem m2 4, KNR /04 Malowanie pędzlem, farbami nawierzchniowymi i emaliami olejnymi, rurociągów stalowych o średnicy zewnętrznej do 57mm rury stalowe d=50mm 12,80*3,14*0,07 m2 2,813 rury stalowe d=32mm 1,20*3,14*0,05 m2 0,188 rury stalowe d=25mm 4,80*3,14*0,045 m2 0,678 rury stalowe d=20mm 3,00*3,14*0,04 m2 0,377 razem m2 4, II.5. Próby i uruchomienie kotłowni KNR /03 Płukanie instalacji, czynności przygotowawcze i zakończeniowe do wykonania próby szczelności instalacji wody zimnej i ciepłej o średnicy zewnętrznej 10-54mm w budynkach niemieszkalnych łączna długość rurociągów z rozdzielaczami w kotłowni m 76,100 4,50+24,00+28,00+6,50+6,50+6,60 łączna długość rurociągów w całym obiekcie 550,00 m 550,000 razem m 626, KNR /01 Próba instalacji c.o. na gorąco z dokonaniem regulacji urządzenia w kotłowni 12 urządze 12,000 nie urządzenia w całym obiekcie 104 urządze 104,000 nie razem urządze 116,000 nie KNNR /02 Uruchomienie kotłowni c.o. przez dwie osoby obsługi kotłown 1,000 ia KNNR /04 Próba instalacji gazowej o długości do 100m, o średnicy do 65mm dla wykonawcy i dostawcy gazu w budynkach niemieszkalnych 1 m 1,000 razem m 1, III. Roboty budowlane KNNR 2w 1302/03 Drzwi stalowe i przegrody pełne wmontowanie drzwi wejściowych ognioodpornych 1,00*2,10 m2 2,100 razem m2 2, KNR /01 Naprawa uszkodzeń w murze 8 szt 8,000 razem szt 8, KNR /02 Obsadzenie kratek wentylacyjnych w ścianach

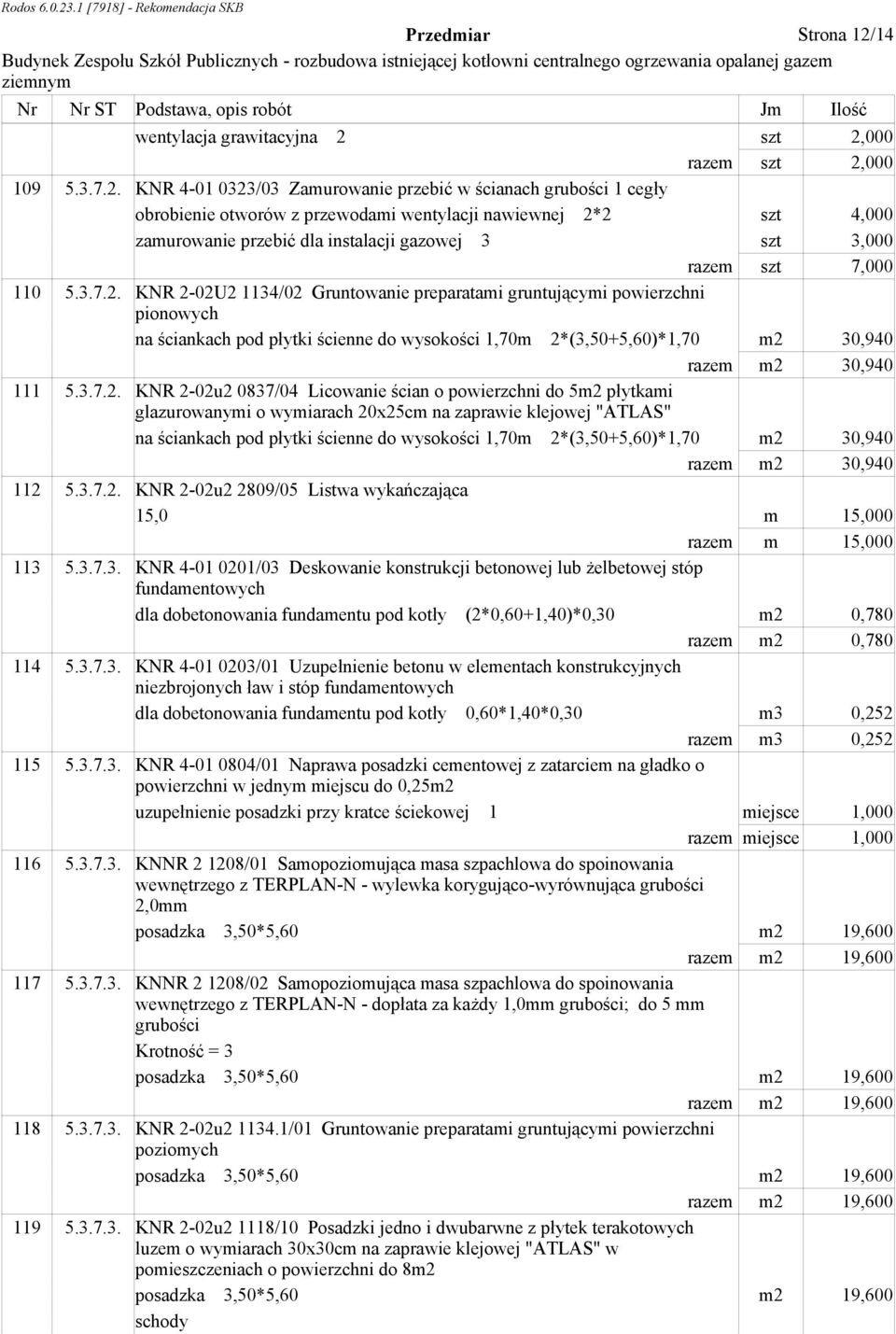

12 Przedmiar Strona 12/14 wentylacja grawitacyjna 2 szt 2, KNR /03 Zamurowanie przebić w ścianach grubości 1 cegły obrobienie otworów z przewodami wentylacji nawiewnej 2*2 szt 4,000 zamurowanie przebić dla instalacji gazowej 3 szt 3,000 razem szt 7, KNR 2-02U2 1134/02 Gruntowanie preparatami gruntującymi powierzchni pionowych na ściankach pod płytki ścienne do wysokości 1,70m 2*(3,50+5,60)*1,70 m2 30,940 razem m2 30, KNR 2-02u2 0837/04 Licowanie ścian o powierzchni do 5m2 płytkami glazurowanymi o wymiarach 20x25cm na zaprawie klejowej "ATLAS" na ściankach pod płytki ścienne do wysokości 1,70m 2*(3,50+5,60)*1,70 m2 30,940 razem m2 30, KNR 2-02u2 2809/05 Listwa wykańczająca 15,0 m 15,000 razem m 15, KNR /03 Deskowanie konstrukcji betonowej lub Ŝelbetowej stóp fundamentowych dla dobetonowania fundamentu pod kotły (2*0,60+1,40)*0,30 m2 0,780 razem m2 0, KNR /01 Uzupełnienie betonu w elementach konstrukcyjnych niezbrojonych ław i stóp fundamentowych dla dobetonowania fundamentu pod kotły 0,60*1,40*0,30 m3 0,252 razem m3 0, KNR /01 Naprawa posadzki cementowej z zatarciem na gładko o powierzchni w jednym miejscu do 0,25m2 uzupełnienie posadzki przy kratce ściekowej 1 miejsce 1,000 razem miejsce 1, KNNR /01 Samopoziomująca masa szpachlowa do spoinowania wewnętrzego z TERPLAN-N - wylewka korygująco-wyrównująca grubości 2,0mm posadzka 3,50*5,60 m2 19,600 razem m2 19, KNNR /02 Samopoziomująca masa szpachlowa do spoinowania wewnętrzego z TERPLAN-N - dopłata za kaŝdy 1,0mm grubości; do 5 mm grubości Krotność = 3 posadzka 3,50*5,60 m2 19,600 razem m2 19, KNR 2-02u /01 Gruntowanie preparatami gruntującymi powierzchni poziomych posadzka 3,50*5,60 m2 19,600 razem m2 19, KNR 2-02u2 1118/10 Posadzki jedno i dwubarwne z płytek terakotowych luzem o wymiarach 30x30cm na zaprawie klejowej "ATLAS" w pomieszczeniach o powierzchni do 8m2 posadzka 3,50*5,60 m2 19,600 schody

13 Przedmiar Strona 13/14 razem m2 19, KNR 2-02u2 2810/04 Okładziny schodów z płytek kamionkowych GRES 20x30cm na zaprawach klejowych o grubości warstwy 4mm schody wejściowe i podest (2*1,00+3,50)*0,30 m2 1,650 razem m2 1, KNR /01 Dwukrotne malowanie farbami emulsyjnymi wewnętrznych tynków gładkich bez gruntowania na ściankach ponad płytki ścienne + sufit 3,50*5,60+2*(3,50+5,60)*1,00 m2 37,800 razem m2 37, KNR /02 Malowanie farbami emulsyjnymi wewnętrznych tynków gładkich bez gruntowania - dodatek za kaŝde dalsze malowanie Krotność = 2 na ściankach ponad płytki ścienne + sufit 3,50*5,60+2*(3,50+5,60)*1,00 m2 37,800 razem m2 37,800

14 Tabela elementów Strona 14/14 Nr Opis robót Robocizna Materiały Sprzęt Kz Kp Zysk Ogółem PRZEBUDOWA KOTŁOWNI I.Roboty rozbiórkowe Nr ST: 5.2. I.1.DemontaŜ instalacji Nr ST: I.2.Roboty rozbiórkowe, budowlane Nr ST: II.Roboty montaŝowe Nr ST: 5.3. II.1.Kotłownia - montaŝ urządzeń, armatury i osprzętu Nr ST: II.2.Kotłownia - montaŝ rurociągów Nr ST: II.2. Wentylacja Nr ST: II.3.Instalacja wodkan Nr ST: II.4.Instalacja gazowa Nr ST: II.4.1.Roboty demontaŝowe Nr ST: II.4.2.Wewnętrzna instalacja gazowa Nr ST: II.5.Próby i uruchomienie kotłowni Nr ST: III.Roboty budowlane Nr ST: Razem
