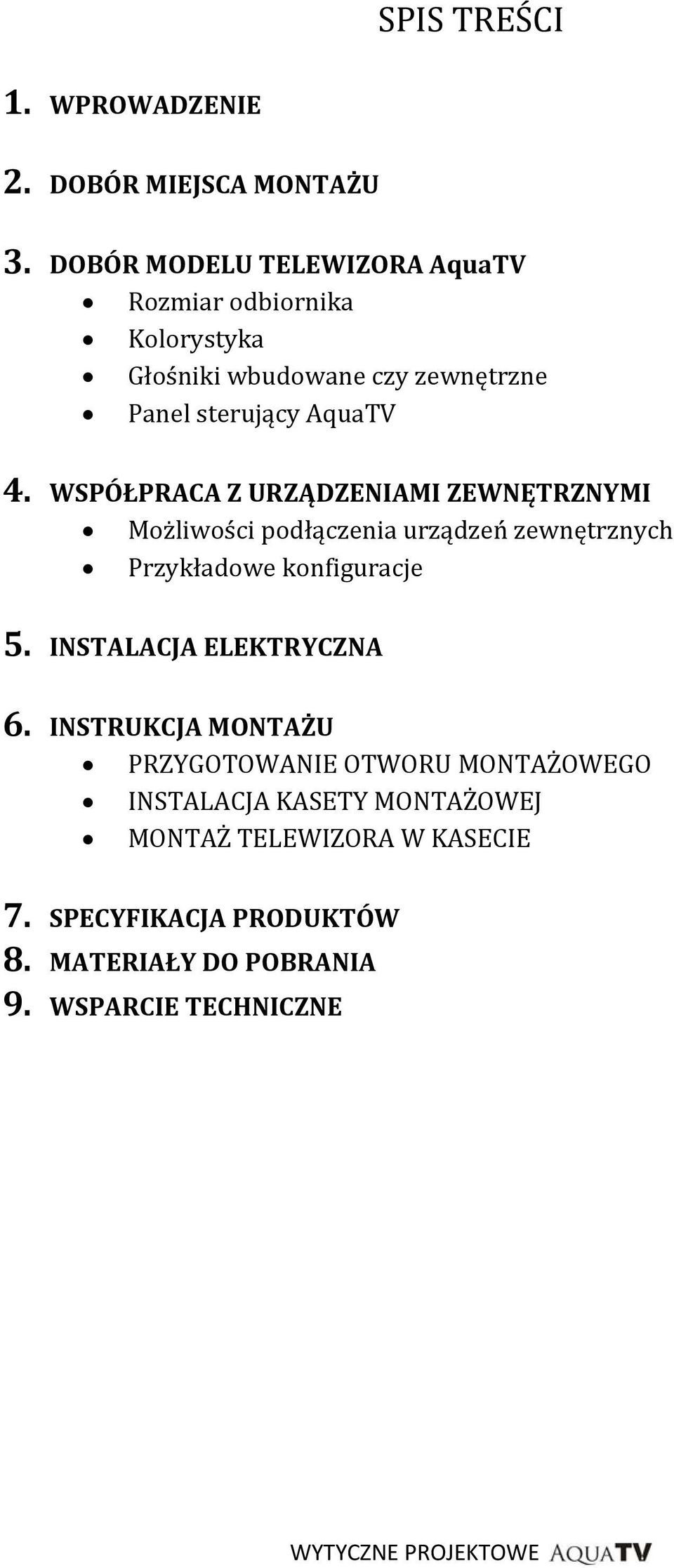

3 SPIS TREŚCI 1. WPROWADZENIE 2. DOBÓR MIEJSCA MONTAŻU 3. DOBÓR MODELU TELEWIZORA AquaTV Rozmiar odbiornika Kolorystyka Głośniki wbudowane czy zewnętrzne Panel sterujący AquaTV 4. WSPÓŁPRACA Z URZĄDZENIAMI ZEWNĘTRZNYMI Możliwości podłączenia urządzeń zewnętrznych Przykładowe konfiguracje 5. INSTALACJA ELEKTRYCZNA 6. INSTRUKCJA MONTAŻU PRZYGOTOWANIE OTWORU MONTAŻOWEGO INSTALACJA KASETY MONTAŻOWEJ MONTAŻ TELEWIZORA W KASECIE 7. SPECYFIKACJA PRODUKTÓW 8. MATERIAŁY DO POBRANIA 9. WSPARCIE TECHNICZNE

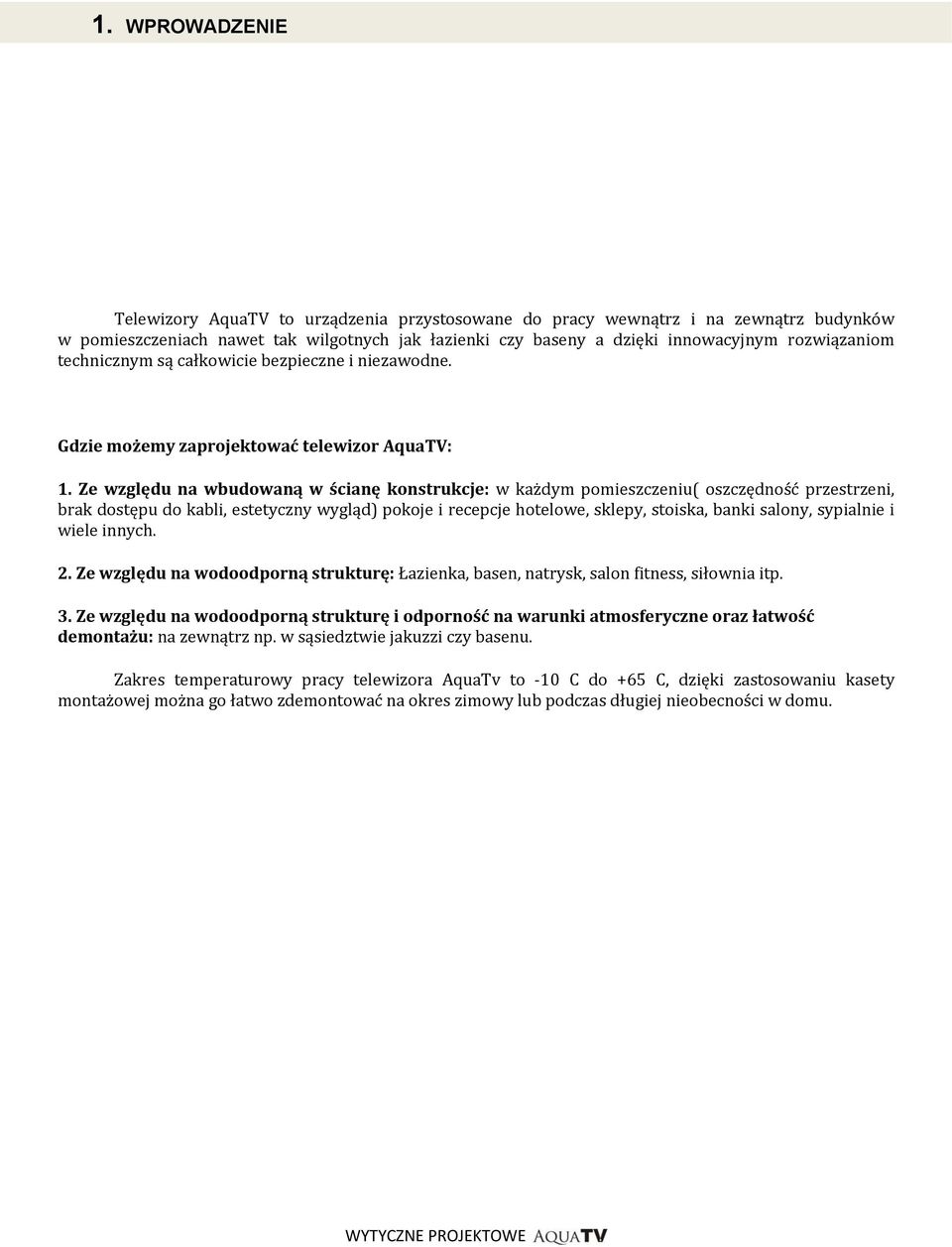

4 1. WPROWADZENIE Telewizory AquaTV to urządzenia przystosowane do pracy wewnątrz i na zewnątrz budynków w pomieszczeniach nawet tak wilgotnych jak łazienki czy baseny a dzięki innowacyjnym rozwiązaniom technicznym są całkowicie bezpieczne i niezawodne. Gdzie możemy zaprojektować telewizor AquaTV: 1. Ze względu na wbudowaną w ścianę konstrukcje: w każdym pomieszczeniu( oszczędność przestrzeni, brak dostępu do kabli, estetyczny wygląd) pokoje i recepcje hotelowe, sklepy, stoiska, banki salony, sypialnie i wiele innych. 2. Ze względu na wodoodporną strukturę: Łazienka, basen, natrysk, salon fitness, siłownia itp. 3. Ze względu na wodoodporną strukturę i odporność na warunki atmosferyczne oraz łatwość demontażu: na zewnątrz np. w sąsiedztwie jakuzzi czy basenu. Zakres temperaturowy pracy telewizora AquaTv to -10 C do +65 C, dzięki zastosowaniu kasety montażowej można go łatwo zdemontować na okres zimowy lub podczas długiej nieobecności w domu.

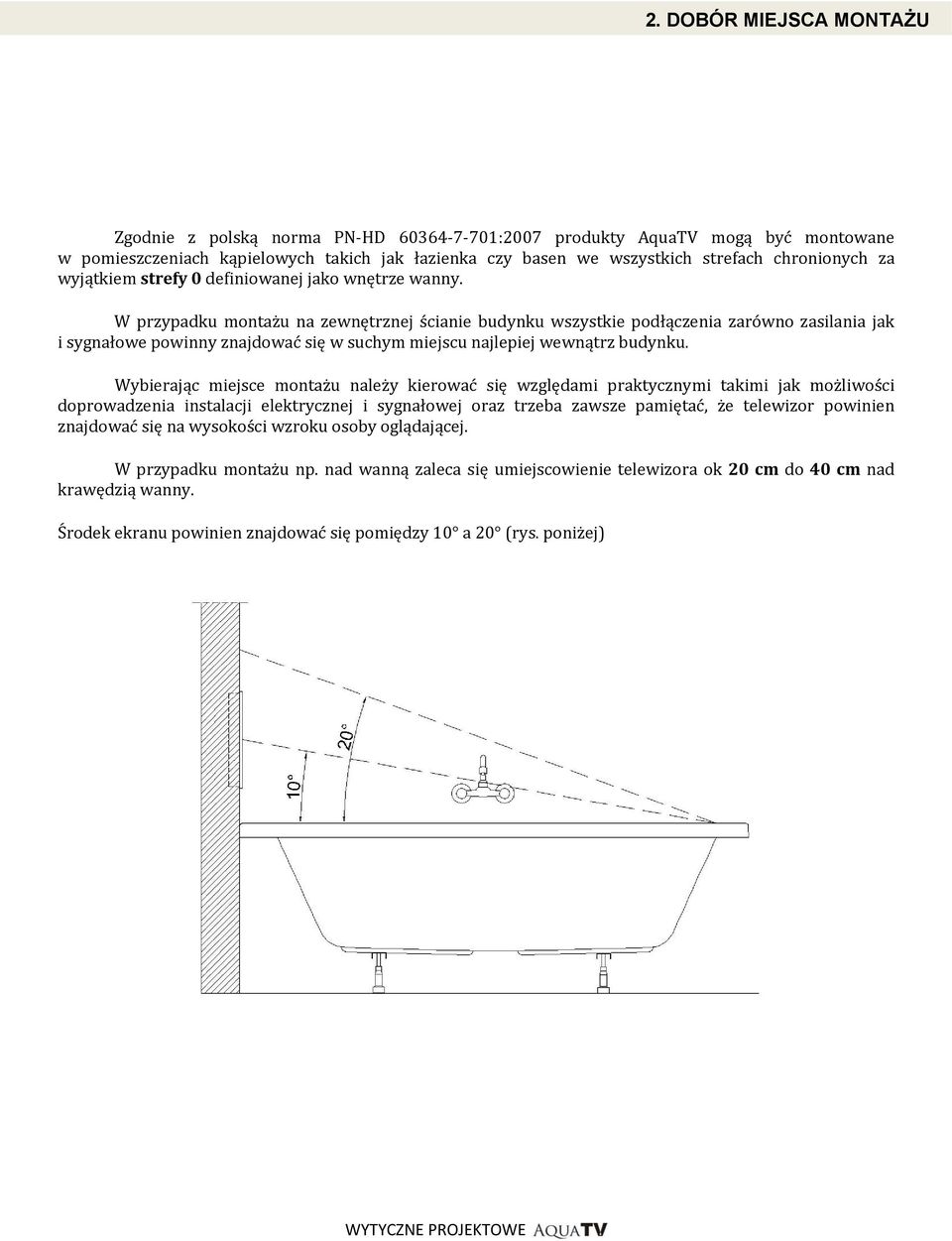

5 2. DOBÓR MIEJSCA MONTAŻU Zgodnie z polską norma PN-HD :2007 produkty AquaTV mogą być montowane w pomieszczeniach kąpielowych takich jak łazienka czy basen we wszystkich strefach chronionych za wyjątkiem strefy 0 definiowanej jako wnętrze wanny. W przypadku montażu na zewnętrznej ścianie budynku wszystkie podłączenia zarówno zasilania jak i sygnałowe powinny znajdować się w suchym miejscu najlepiej wewnątrz budynku. Wybierając miejsce montażu należy kierować się względami praktycznymi takimi jak możliwości doprowadzenia instalacji elektrycznej i sygnałowej oraz trzeba zawsze pamiętać, że telewizor powinien znajdować się na wysokości wzroku osoby oglądającej. W przypadku montażu np. nad wanną zaleca się umiejscowienie telewizora ok 20 cm do 40 cm nad krawędzią wanny. Środek ekranu powinien znajdować się pomiędzy 10 a 20 (rys. poniżej)

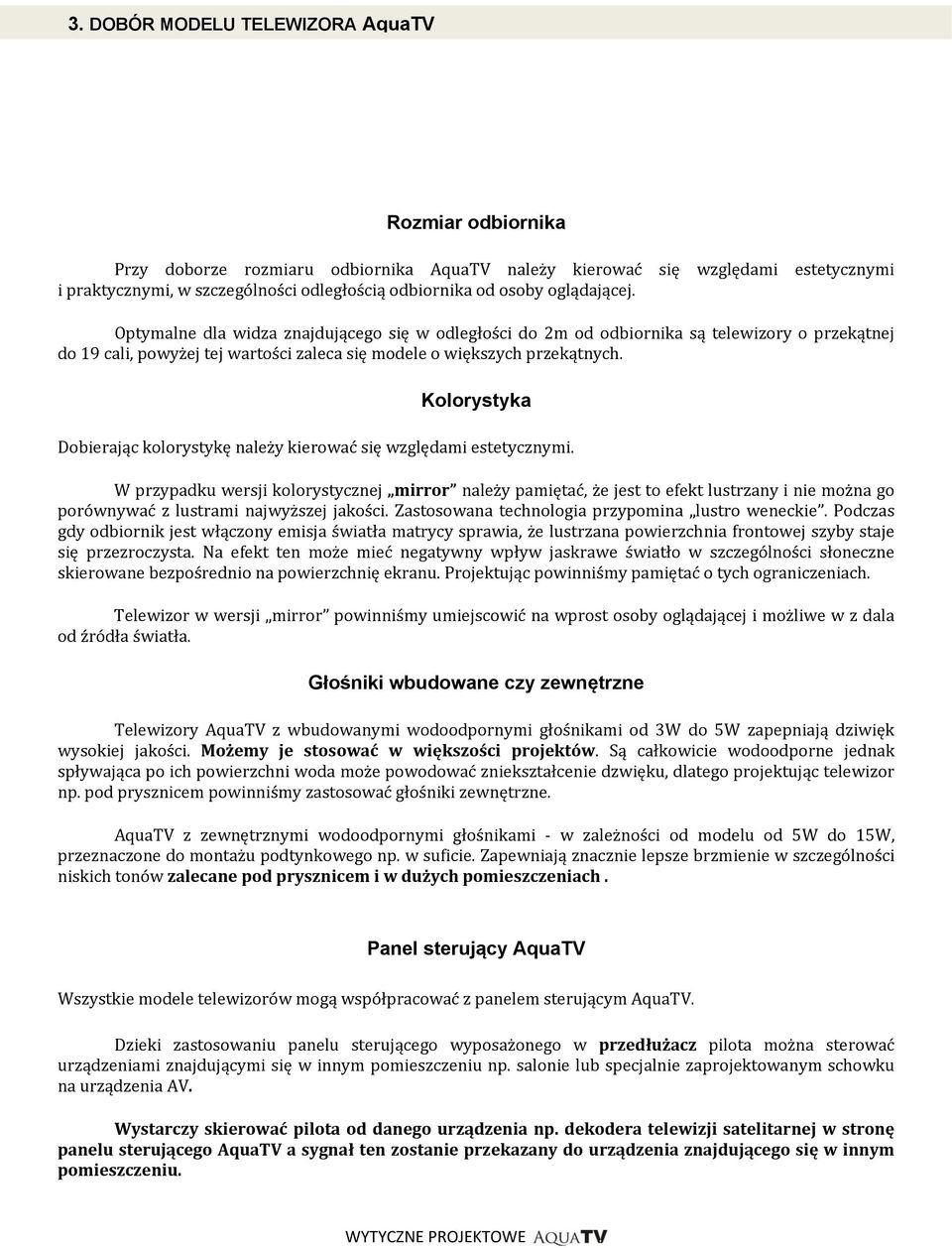

6 3. DOBÓR MODELU TELEWIZORA AquaTV Rozmiar odbiornika Przy doborze rozmiaru odbiornika AquaTV należy kierować się względami estetycznymi i praktycznymi, w szczególności odległością odbiornika od osoby oglądającej. Optymalne dla widza znajdującego się w odległości do 2m od odbiornika są telewizory o przekątnej do 19 cali, powyżej tej wartości zaleca się modele o większych przekątnych. Kolorystyka Dobierając kolorystykę należy kierować się względami estetycznymi. W przypadku wersji kolorystycznej mirror należy pamiętać, że jest to efekt lustrzany i nie można go porównywać z lustrami najwyższej jakości. Zastosowana technologia przypomina lustro weneckie. Podczas gdy odbiornik jest włączony emisja światła matrycy sprawia, że lustrzana powierzchnia frontowej szyby staje się przezroczysta. Na efekt ten może mieć negatywny wpływ jaskrawe światło w szczególności słoneczne skierowane bezpośrednio na powierzchnię ekranu. Projektując powinniśmy pamiętać o tych ograniczeniach. Telewizor w wersji mirror powinniśmy umiejscowić na wprost osoby oglądającej i możliwe w z dala od źródła światła. Głośniki wbudowane czy zewnętrzne Telewizory AquaTV z wbudowanymi wodoodpornymi głośnikami od 3W do 5W zapepniają dziwięk wysokiej jakości. Możemy je stosować w większości projektów. Są całkowicie wodoodporne jednak spływająca po ich powierzchni woda może powodować zniekształcenie dzwięku, dlatego projektując telewizor np. pod prysznicem powinniśmy zastosować głośniki zewnętrzne. AquaTV z zewnętrznymi wodoodpornymi głośnikami - w zależności od modelu od 5W do 15W, przeznaczone do montażu podtynkowego np. w suficie. Zapewniają znacznie lepsze brzmienie w szczególności niskich tonów zalecane pod prysznicem i w dużych pomieszczeniach. Panel sterujący AquaTV Wszystkie modele telewizorów mogą współpracować z panelem sterującym AquaTV. Dzieki zastosowaniu panelu sterującego wyposażonego w przedłużacz pilota można sterować urządzeniami znajdującymi się w innym pomieszczeniu np. salonie lub specjalnie zaprojektowanym schowku na urządzenia AV. Wystarczy skierować pilota od danego urządzenia np. dekodera telewizji satelitarnej w stronę panelu sterującego AquaTV a sygnał ten zostanie przekazany do urządzenia znajdującego się w innym pomieszczeniu.

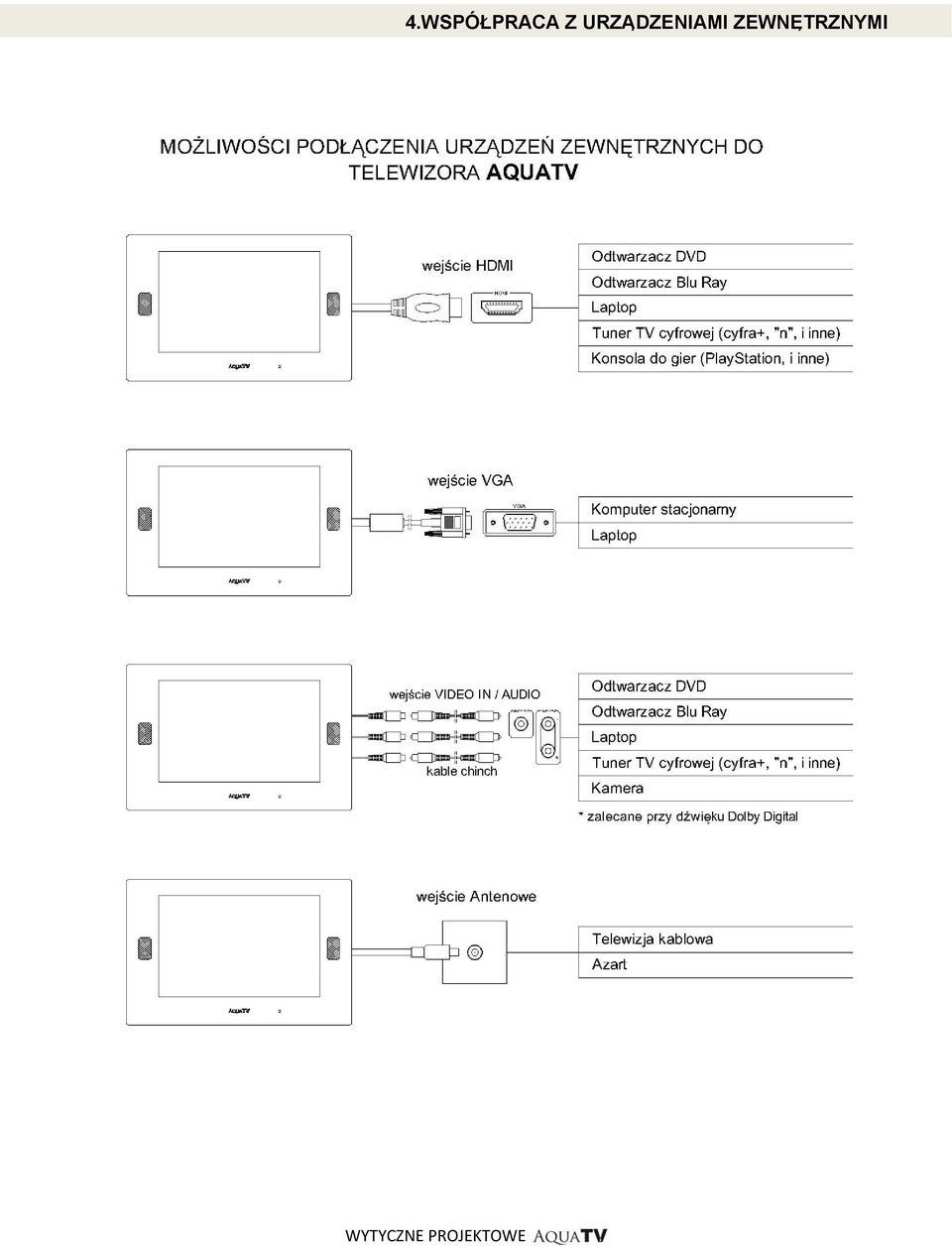

7 4.WSPÓŁPRACA Z URZĄDZENIAMI ZEWNĘTRZNYMI

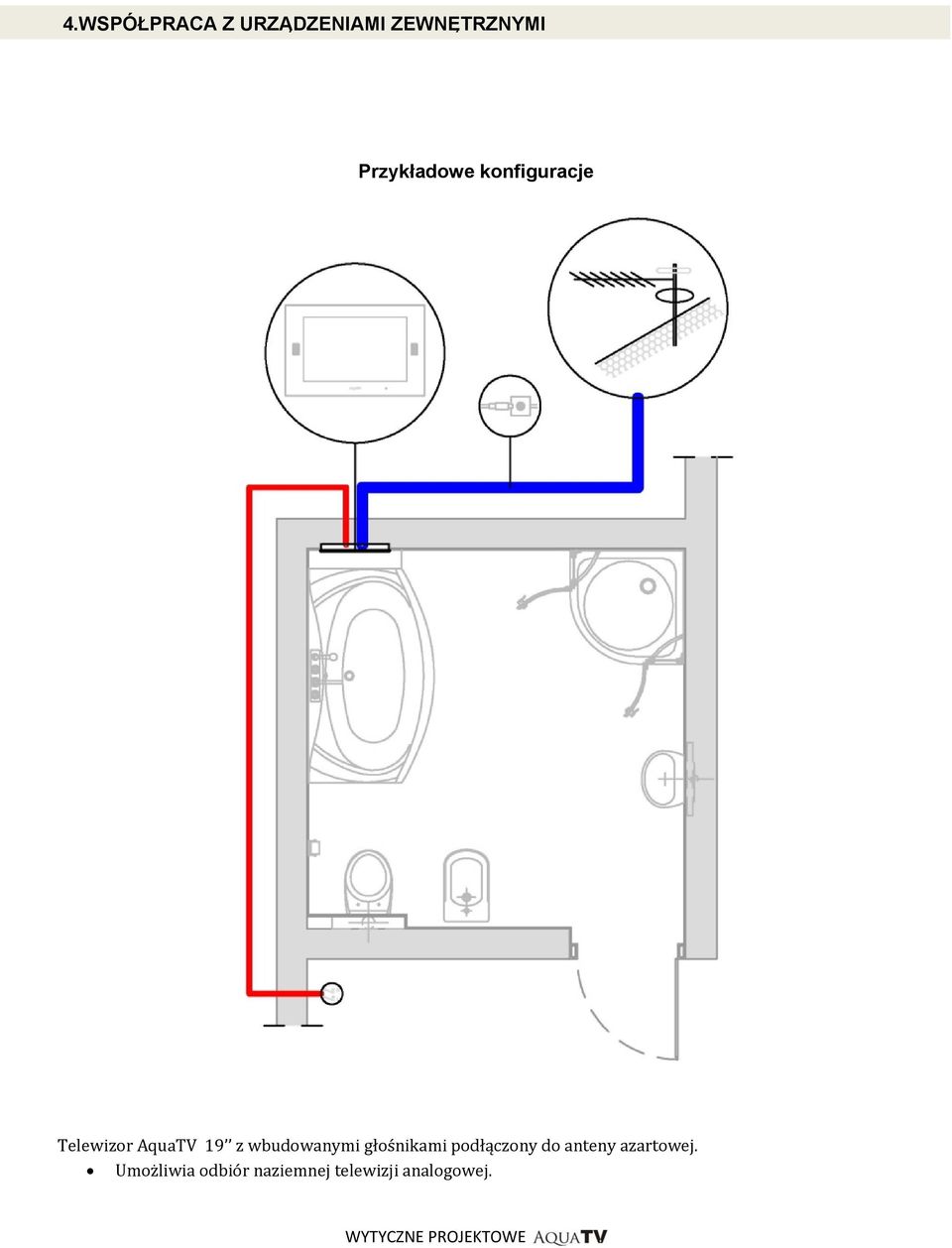

8 4.WSPÓŁPRACA Z URZĄDZENIAMI ZEWNĘTRZNYMI Przykładowe konfiguracje Telewizor AquaTV 19 z wbudowanymi głośnikami podłączony do anteny azartowej. Umożliwia odbiór naziemnej telewizji analogowej.

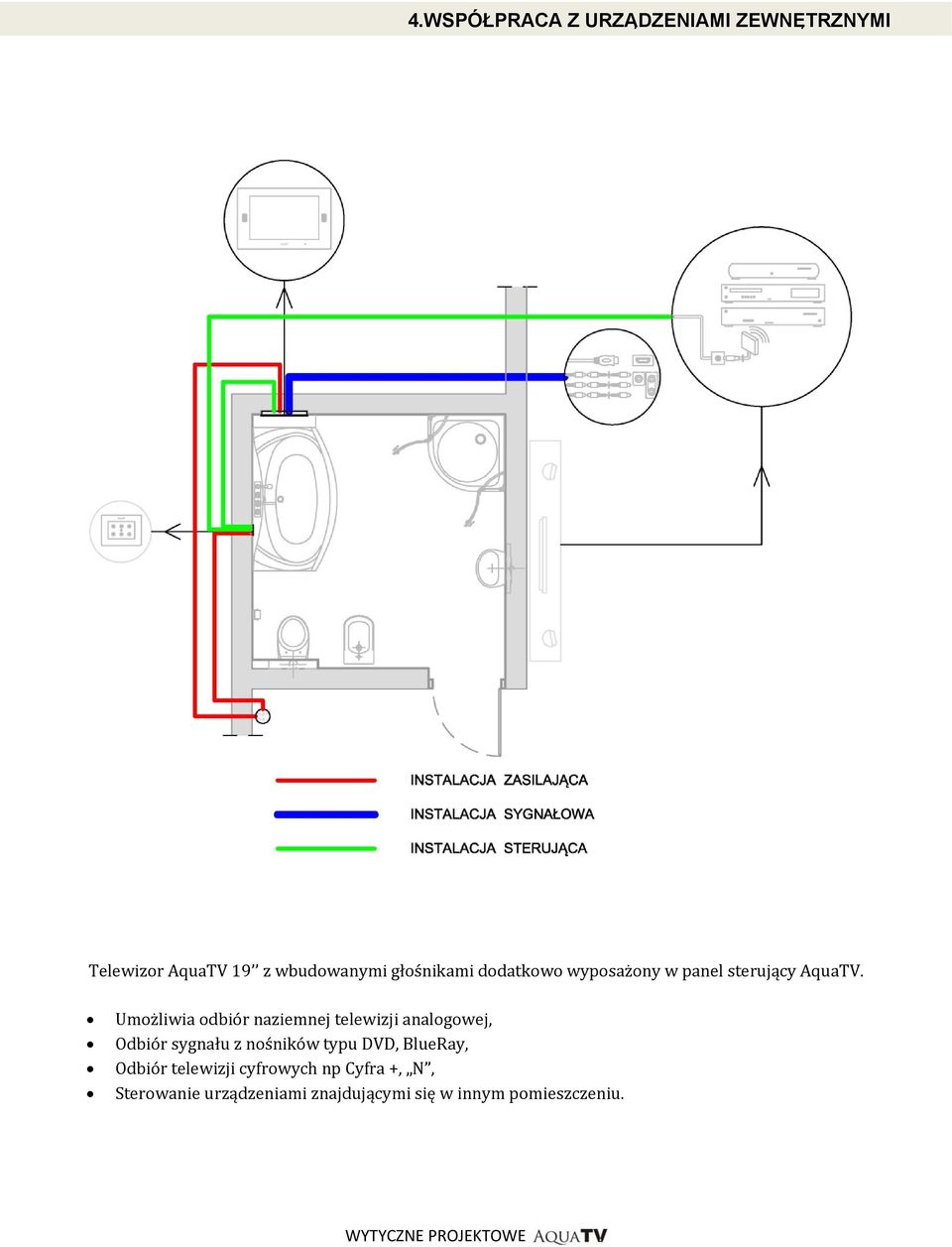

9 4.WSPÓŁPRACA Z URZĄDZENIAMI ZEWNĘTRZNYMI Telewizor AquaTV 19 z wbudowanymi głośnikami dodatkowo wyposażony w panel sterujący AquaTV. Umożliwia odbiór naziemnej telewizji analogowej, Odbiór sygnału z nośników typu DVD, BlueRay, Odbiór telewizji cyfrowych np Cyfra +, N, Sterowanie urządzeniami znajdującymi się w innym pomieszczeniu.

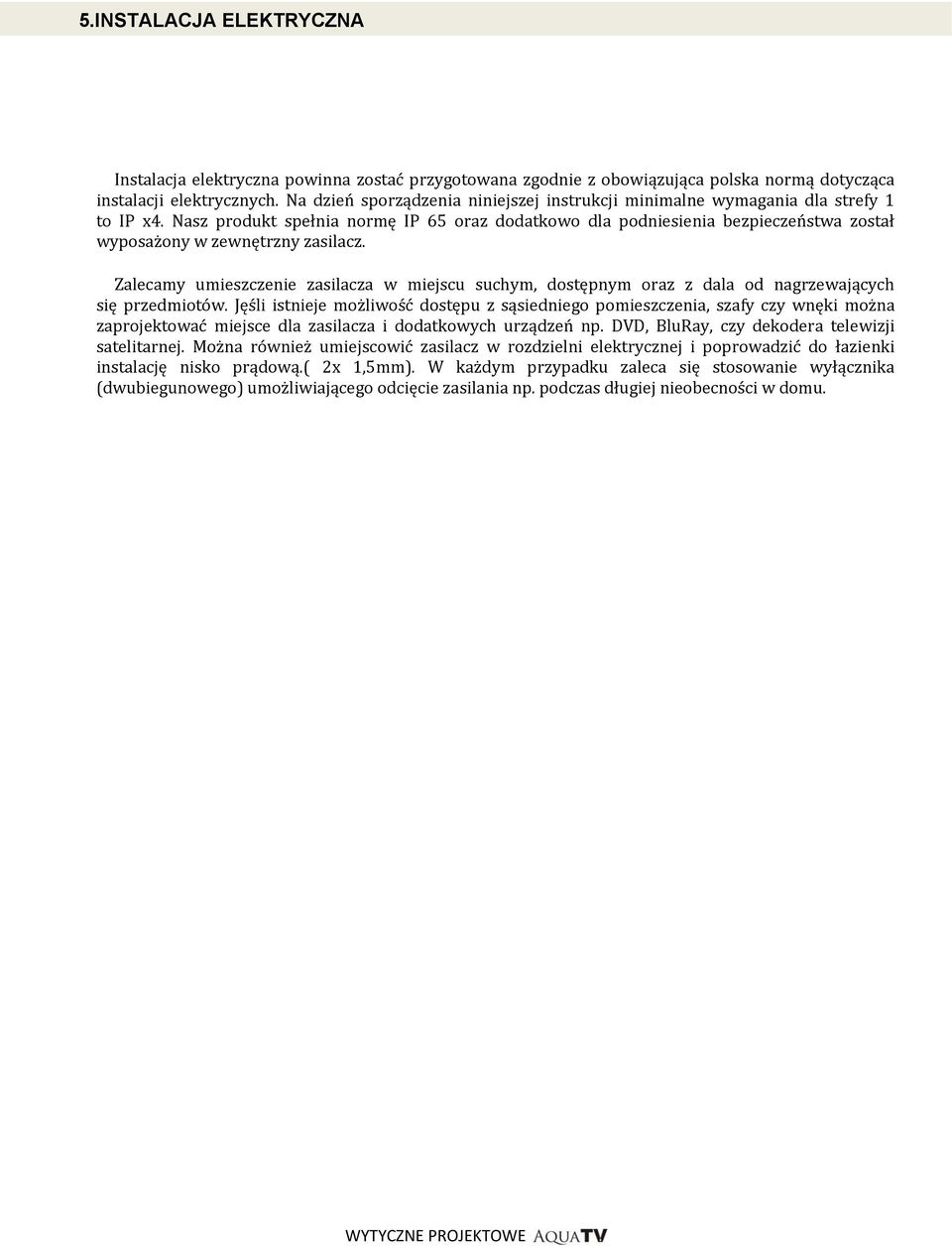

10 5.INSTALACJA ELEKTRYCZNA Instalacja elektryczna powinna zostać przygotowana zgodnie z obowiązująca polska normą dotycząca instalacji elektrycznych. Na dzień sporządzenia niniejszej instrukcji minimalne wymagania dla strefy 1 to IP x4. Nasz produkt spełnia normę IP 65 oraz dodatkowo dla podniesienia bezpieczeństwa został wyposażony w zewnętrzny zasilacz. Zalecamy umieszczenie zasilacza w miejscu suchym, dostępnym oraz z dala od nagrzewających się przedmiotów. Jęśli istnieje możliwość dostępu z sąsiedniego pomieszczenia, szafy czy wnęki można zaprojektować miejsce dla zasilacza i dodatkowych urządzeń np. DVD, BluRay, czy dekodera telewizji satelitarnej. Można również umiejscowić zasilacz w rozdzielni elektrycznej i poprowadzić do łazienki instalację nisko prądową.( 2x 1,5mm). W każdym przypadku zaleca się stosowanie wyłącznika (dwubiegunowego) umożliwiającego odcięcie zasilania np. podczas długiej nieobecności w domu.

11 6.INSTRUKCJA MONTAŻU PRZYGOTOWANIE OTWORU MONTAŻOWEGO Telewizory AquaTV przystosowane są do montażu podtynkowego. Posiadają kasetę montażową umożliwiającą łatwy montaż w każdej ścianie bez względu na jej konstrukcję. Przed przystąpieniem do wykonania otworu sprawdź wymiary kieszeni montażowej z natury. Zaleca się odrysowanie kasety montażowej na ścianie. Otwór musi być wykonany z dużą dokładnością ponieważ telewizor po zamontowaniu w zależności od rozmiaru posiada margines zasłaniający otwór od 5 do 7 mm. Po wykonaniu otworu należy upewnić się, że uprzednio przygotowana instalacja elektryczna i AV znajduję się wewnątrz otworu montażowego. Tab.1

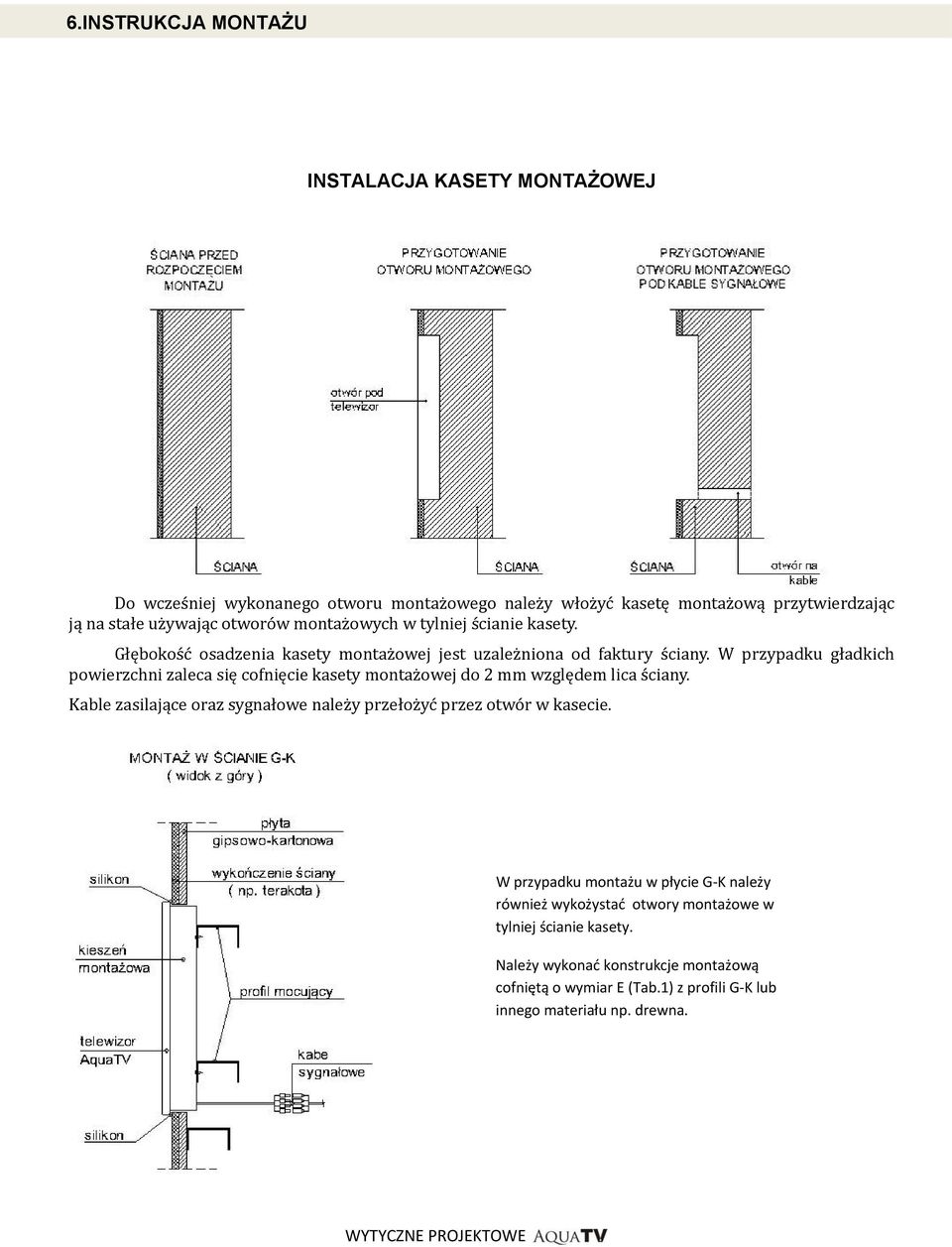

12 6.INSTRUKCJA MONTAŻU INSTALACJA KASETY MONTAŻOWEJ Do wcześniej wykonanego otworu montażowego należy włożyć kasetę montażową przytwierdzając ją na stałe używając otworów montażowych w tylniej ścianie kasety. Głębokość osadzenia kasety montażowej jest uzależniona od faktury ściany. W przypadku gładkich powierzchni zaleca się cofnięcie kasety montażowej do 2 mm względem lica ściany. Kable zasilające oraz sygnałowe należy przełożyć przez otwór w kasecie. W przypadku montażu w płycie G-K należy również wykożystać otwory montażowe w tylniej ścianie kasety. Należy wykonać konstrukcje montażową cofniętą o wymiar E (Tab.1) z profili G-K lub innego materiału np. drewna.

13 6.INSTRUKCJA MONTAŻU MONTAŻ TELEWIZORA W KASECIE Osadzenie telewizora w kasecie montażowej powinno odbyć się po zakończeniu prac budowlanych. Przed zawieszeniem telewizora należy podłączyć kable zasilające i sygnałowe. Telewizor należy wsuwać od góry upewniając się, że bolce mocujące zapięły się w gniazdach kasety montażowej. Po zamontowaniu telewizora należy sprawdzić poprawne działanie urządzenia. Zaleca się zabezpieczenie krawędzi styku telewizora ze ścianą silikonem.

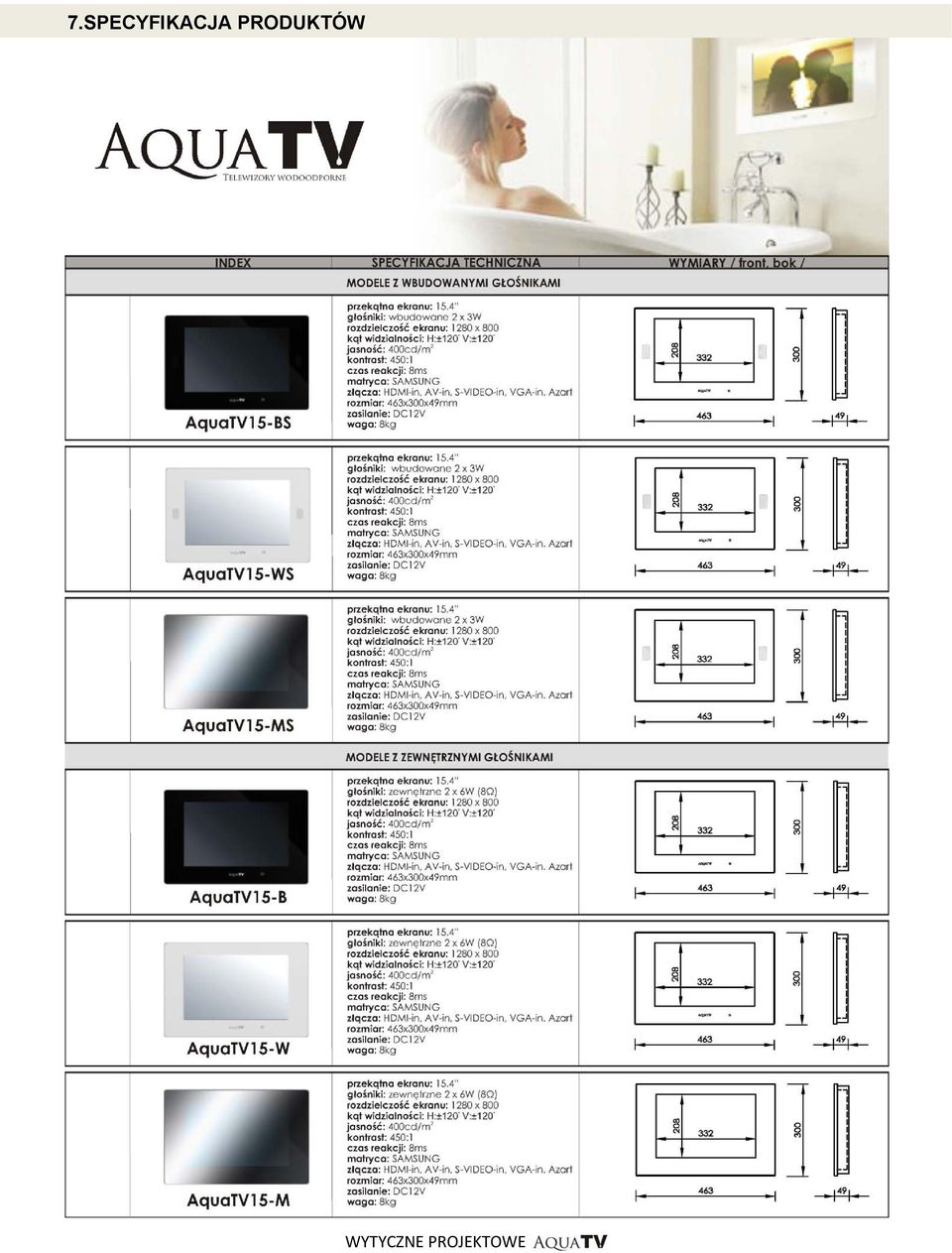

14 7.SPECYFIKACJA PRODUKTÓW

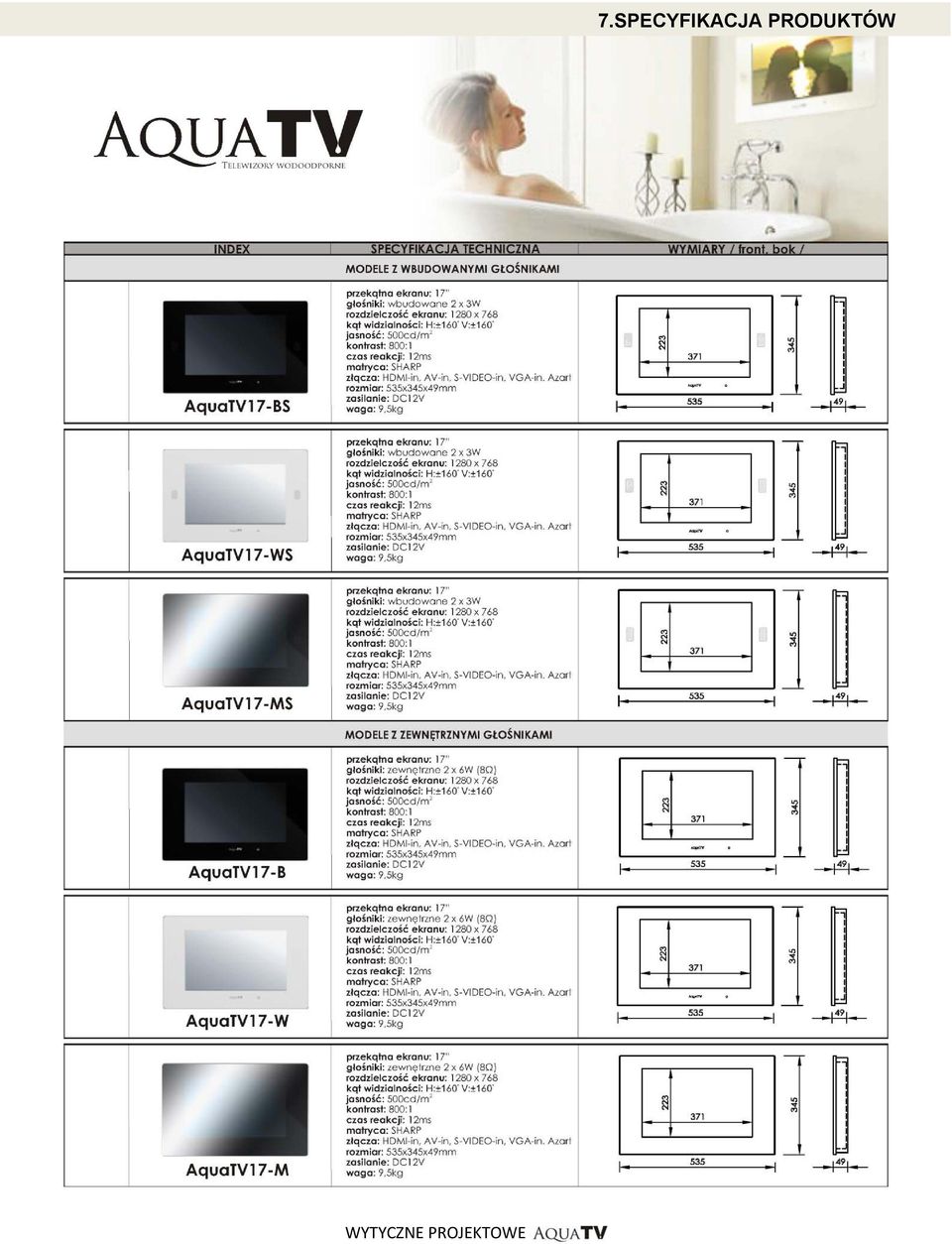

15 7.SPECYFIKACJA PRODUKTÓW

16 7.SPECYFIKACJA PRODÓKTUW

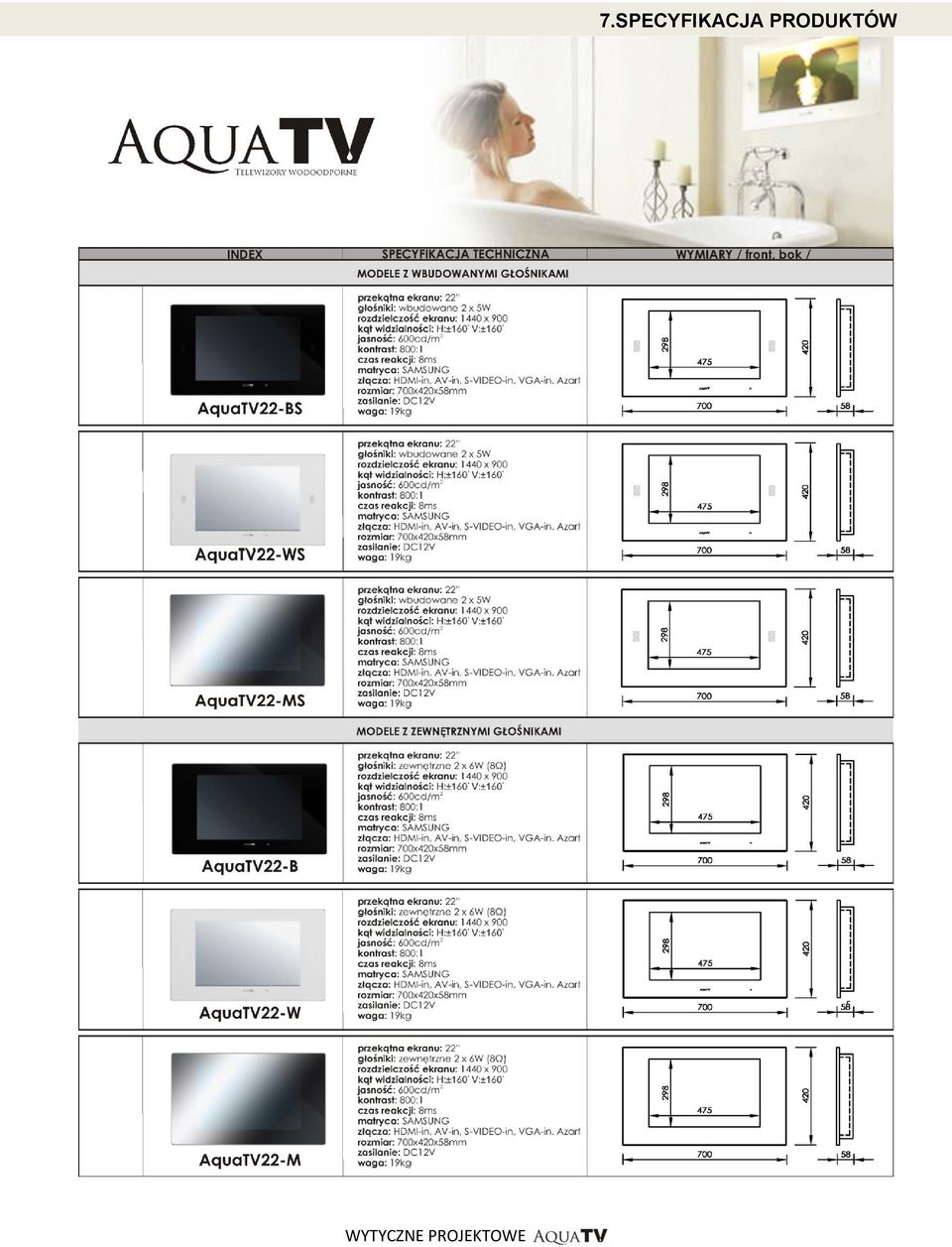

17 7.SPECYFIKACJA PRODUKTÓW

18 7.SPECYFIKACJA PRODUKTÓW

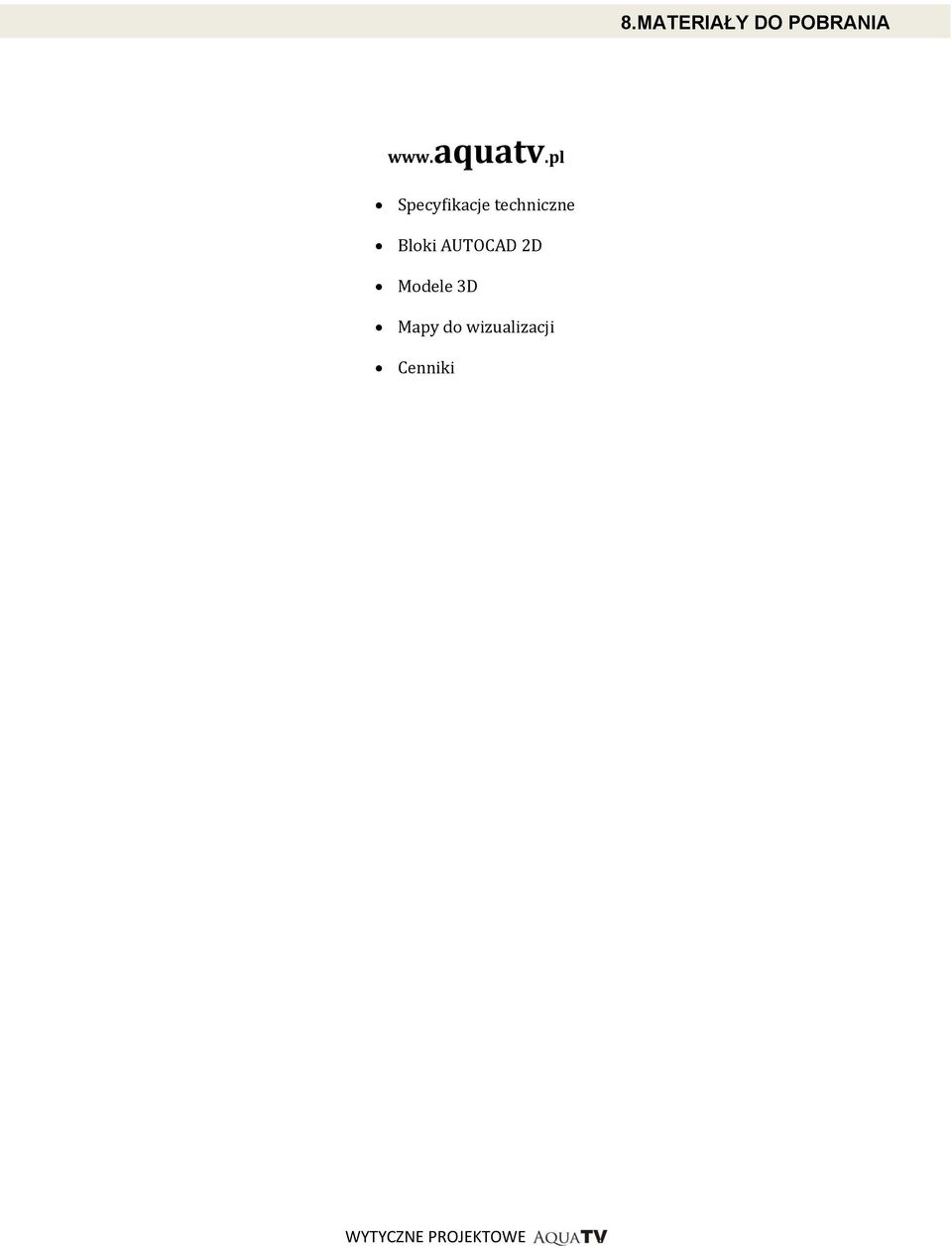

19 8.MATERIAŁY DO POBRANIA Specyfikacje techniczne Bloki AUTOCAD 2D Modele 3D Mapy do wizualizacji Cenniki

20 9. WSPARCIE TECHNICZNE Na każdym etapie projektowania, wykonawstwa i użytkowania mogą Państwo liczyć na naszą pomoc. info@aquatv.pl tel tel
