Armatura Tri-Clamp Tassalini

Transkrypt

1 Złącza Tri- wykonane są z kutych a następnie prasowanych na gorąco półfabrykatów. Wszystkie elementy Tri- Tassalini wykonane są z materiału AISI 316L oraz zgodnie ze standardem higienicznym (3-A Sanitary Standards). Standardowe wykończenie powierzchni: 1. Wykończenie LS, polerowanie zewnętrzne i wewnętrzne (gradacja 150); 2. Wykończenie LL, polerowanie zewnętrzne i wewnętrzne (gradacja 240), dostępne na zamówienie; 3. Wykończenie LE, polerowanie elektrolityczne (gradacja 400), dostępne na zamówienie. Materiał uszczelek: EPDM, Silikon, PTFE, FTM, PTFE powlekane EPDM. Typy uszczelek: uszczelka standardowa Tri-, uszczelka z wargą uszczelniającą i uszczelki kopertowe. Na zamówienie dostępne są certyfikaty materiałowe i testy gradacji. Złącza Tri- 3-A Sanitary Standards Wszystkie złącza oraz inne wyroby z tymi złączami takie jak: zawory kulowe (model 90), zawory pneumatyczne (serii 900) i zawory membranowe, produkowane są w ścisłej zgodności z kryteriami i testami wymaganymi przez normy standardu hignienicznego 3-A.

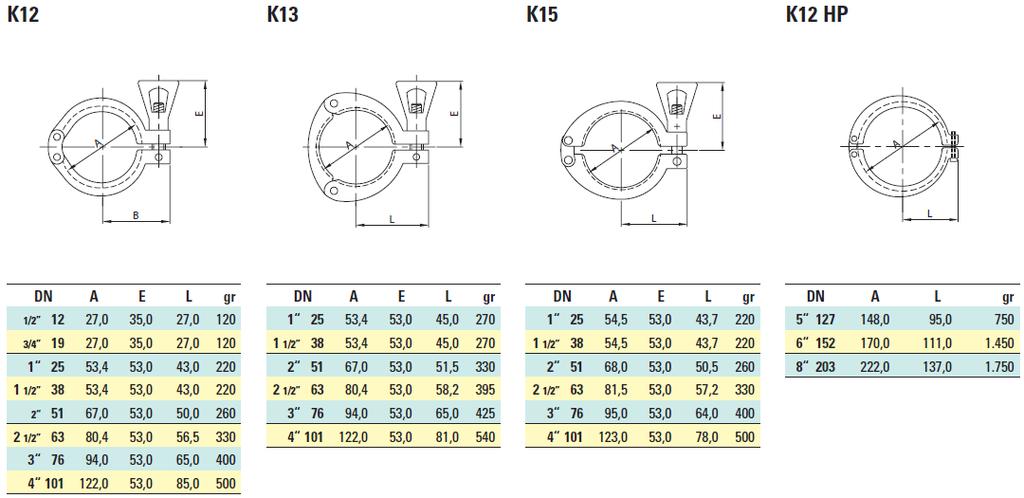

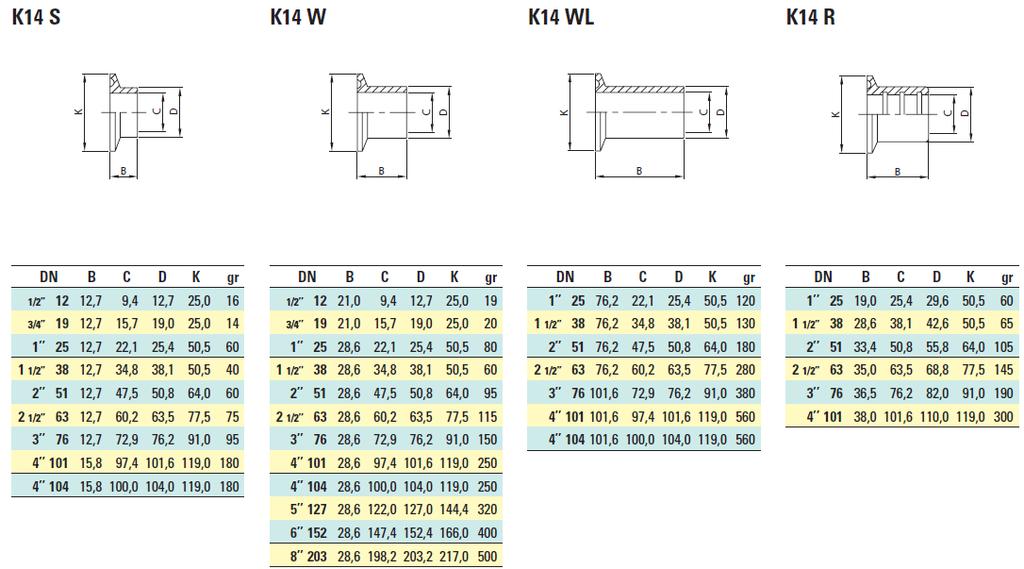

2 Złącza Tri- Klamra Klamra 3 cz. Klamra typ heavy duty Klamra typ heavy duty Króciec krótki Króciec Std. Króciec długi Króciec do walc.

3 Złącza Tri- Adapter Tri- / końc. węża Adapter Tri- / gwint BSP Zaślepka Tri- Uszczelka Tri- Uszczelka Tri- kopertowa Uszczelka Tri- z wargą

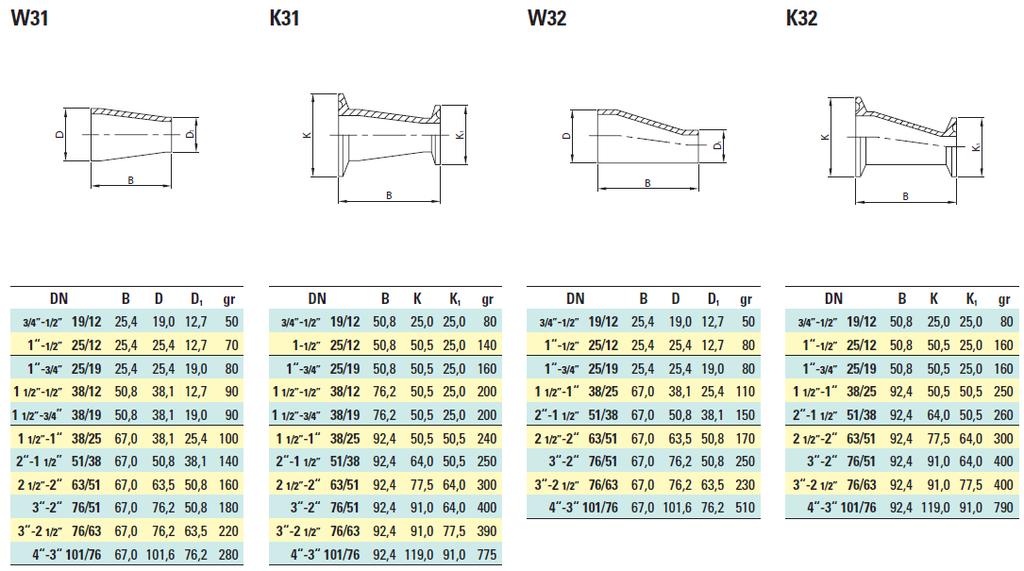

4 Redukcje, trójniki, czwórniki Tri- Redukcja konc. Redukcja konc. Redukcja ekc. Redukcja ekc. Trójnik Trójnik Czwórnik Czwórnik

5 Kolana Tri- Kolano 45º Kolano 45º Kolano 90º Kolano 90º Kolano 90º Kolano 90º Kolano 90º Kolano 90º

6 Filtry, wzierniki Tri- Filtr prosty Filtr prosty Filtr kątowy 90º Filtr kątowy 90º Wziernik Wziernik

7 Zawory czopowe Tri- Zawór czopowy 2-drogowy Zawór czopowy 2-drogowy Zawór czopowy 3-drogowy Zawór czopowy 3-drogowy

8 Zawory dławiące, zawory upustowe, zawory zwrotne, zawory próżniowe Tri- Zawór dławiący Zawór dławiący Tri- Zawór upustowy Zawór upustowy Zawór zwrotny Zawór zwrotny Zawór próżniowy Zawór próżniowy

9 Zawory klapowe Tri- Zawory klapowe Zawory klapowe Zawory klapowe / Zawory klapowe klamrowe Zawory klapowe klamrowe Zawory motylkowe klamrowe / Clam.

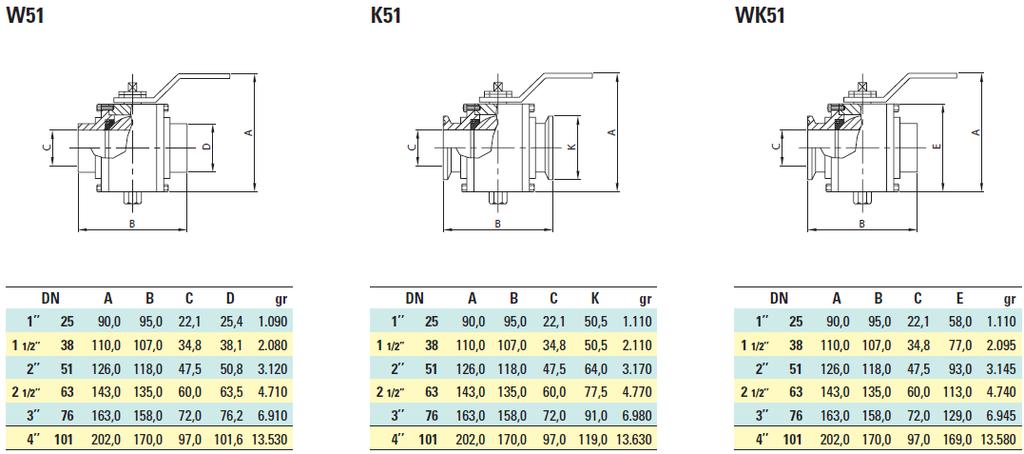

10 Zawory kulowe Tri- Zawory kulowe drenażowe Pełne uszczlenienie kuli - Zawory kulowe drenażowe Pełne uszczlenienie kuli - Zawory kulowe drenażowe Pełne uszczlenienie kuli - S / Cl. Zawory kulowe drenażowe Zawory kulowe drenażowe Zawory kulowe drenażowe / CLamp

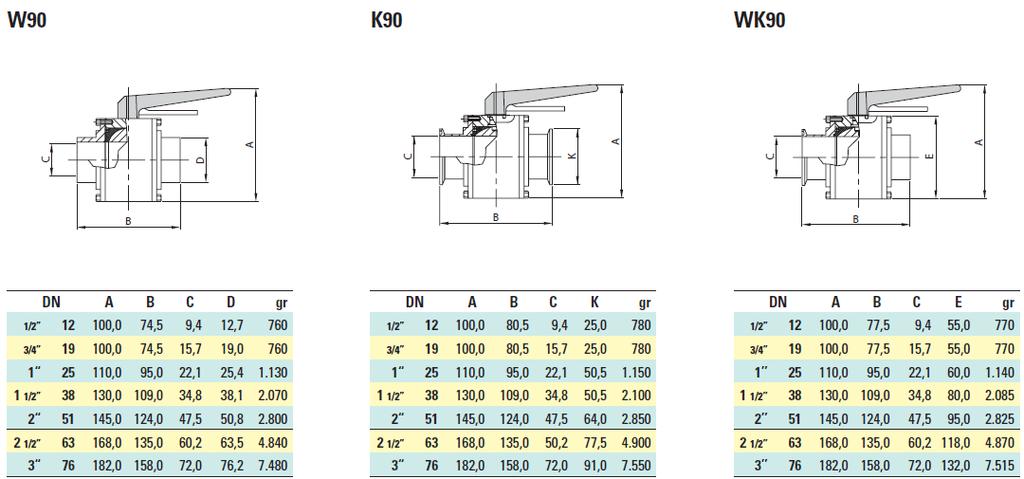

11 Zawory kulowe Tri- Zawory kulowe kompaktowe Zawory kulowe kompaktowe Zawory kulowe kompaktowe / Zawory kulowe sanitarne 3-A Pełne uszczelnienie kuli - Zawory kulowe sanitarne 3-A Pełne uszczelnienie kuli - Zawory kulowe sanitarne 3-A Pełne uszczelnienie kuli - S / Cl.

12 Zawory kulowe Tri- Zawory kulowe sanitarne 3-A Zawory kulowe sanitarne 3-A Zawory kulowe sanitarne 3-A /

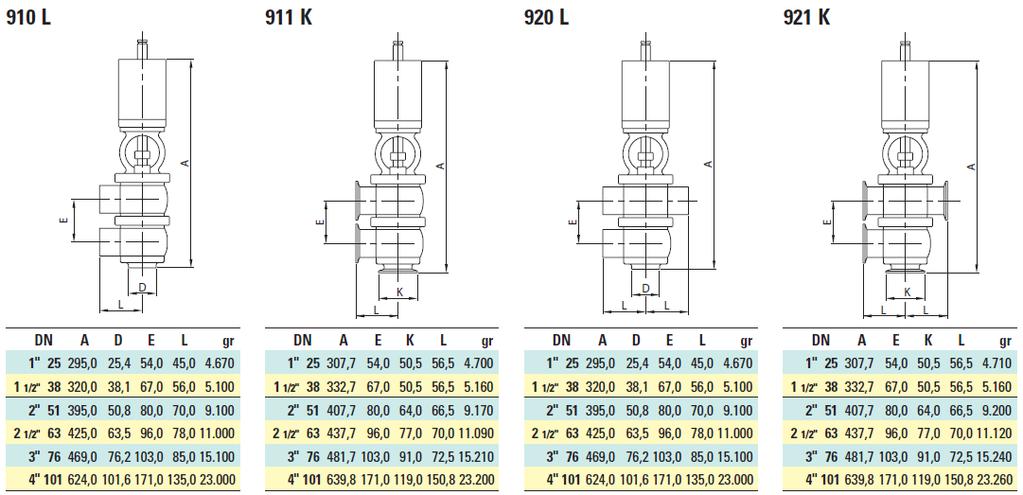

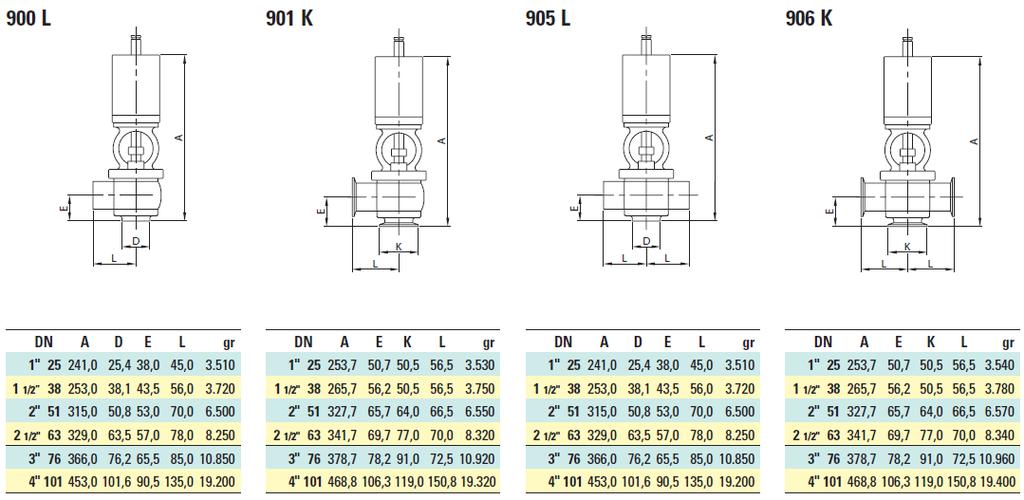

13 Zawory wielodrogowe Tri- Zaw. pneum. 2-kier. Typ L - Zaw. pneum. 2-kier. Typ L - Zaw. pneum. 3-kier. Typ T - Zaw. pneum. 3-kier. Typ T - Zaw. pneum. 3-kier. Typ LL - Zaw. pneum. 3-kier. Typ LL - Zaw. pneum. 4-kier. Typ TL - Zaw. pneum. 4-kier. Typ TL -

14 Zawory wielodrogowe Tri- Zaw. pneum. 5-kier. Typ TT - Zaw. pneum. 5-kier. Typ TT - Zaw. elektromagnetyczny Mikroprzełącznik Czujnik Czujnik Złącze Głowica

15 Zawory membranowe Tri- Mikrozawór membranowy Mikrozawór membranowy Zawór membranowy Zawór membranowy Zaw. mem. pneum. Zaw. mem. pneum. Zaw. mem. z gł. ster. Zaw. mem. z gł. ster.

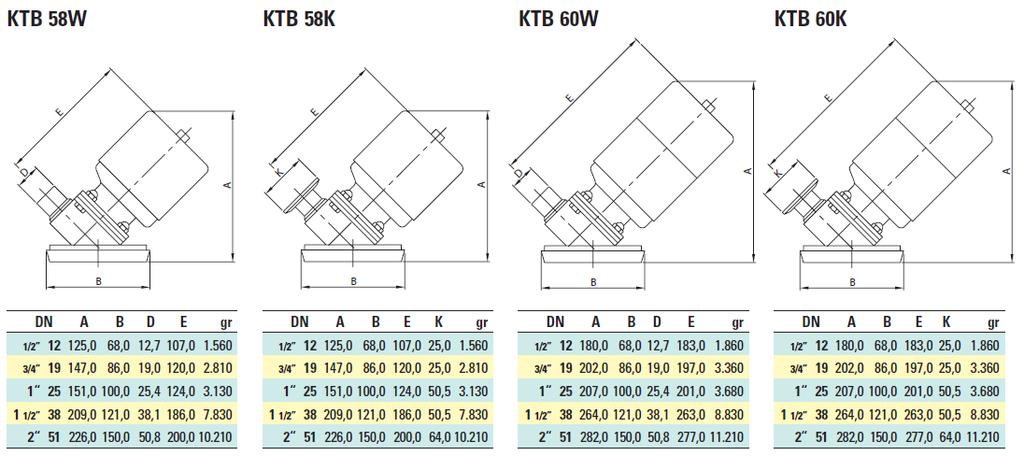

16 Zawory membranowe Tri- Zaw. mem. 3-drogowy Zaw. mem. 3-dr. Zaw. mem. pneum. 3-dr. Zaw. mem. pneum. 3-dr. Jedn. ster. Zw. m. pn. z gł. ster. 3-dr. Zw. m. pn. z gł. ster. 3-dr. Zaw. mem. probierczy Zaw. mem. probierczy

17 Zawory membranowe Tri- Zaw. mem. pneum. prob. Zaw. mem. pneum. prob. Zaw. m. pn. pr. z gł. ster. Zaw. m. pn. pr. z gł. ster Zaw. mem. prob. 20º Zaw. mem. prob. 20º Zaw. mem. pneum. pr. 20º Zaw. mem. pneum. pr. 20º

18 Zawory membranowe Tri- Z. m. pn. pr. z gł. ster. 20º Z. m. pn. pr. z gł. ster. 20º Zawór membr. denniowy Zawór membr. dennicowy Zaw. mem. denn. pn. Zaw. mem. denn. pn. Z. m. denn. pn. z gł. ster. Z. m. denn. pn. z gł. ster

19 Zawory membranowe Tri- Modulacyjny zw. mem. Modulacyjny zw. mem. Membrana EPDM Membrana PTFE Zaw. elektromagnet. NC. Złącze Mikroprzełącznik Czujnik

20 Rury i uchwyty do rur wg normy: DIN Rura Uchwyt 8-kątny Uchwyt 8-kątny Gwint Klamra Klamra Klamra

21 Króćce Tri- DIN Króciec DIN Uszczelka Zaślepka Trójnik Kolano 90º

22 Rury i uchwyty do rur wg normy ISO Rura Uchtyw do rury Uchwyt do rury Uchyt do rury z króćcem Uchwyt do rury z króćcem Klamra typ heavy duty Klamra typ heavy duty Klamra typ hevy duty

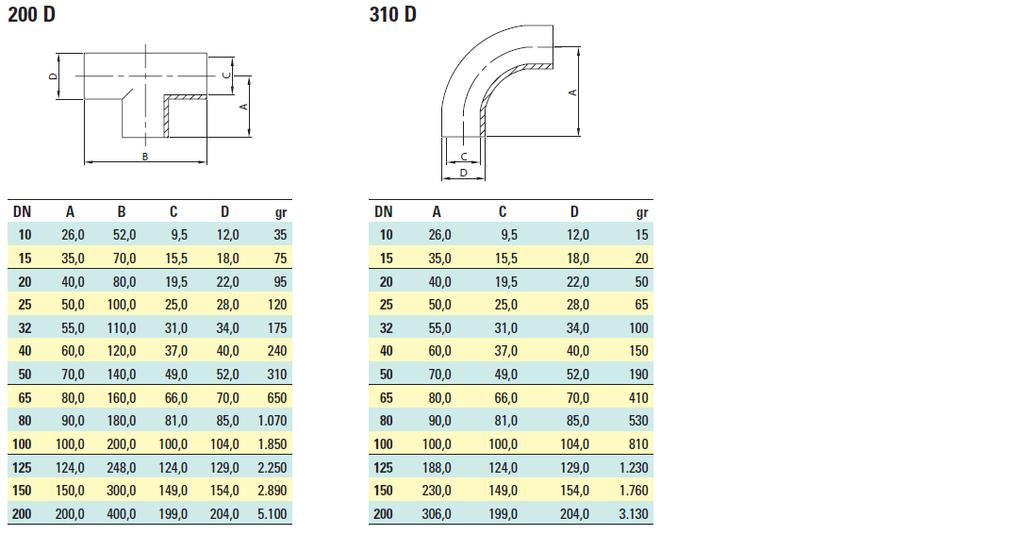

23 Króćce Tri- ISO Króciec Uszczelka Zaślepka Trójnik Kolano 90º
