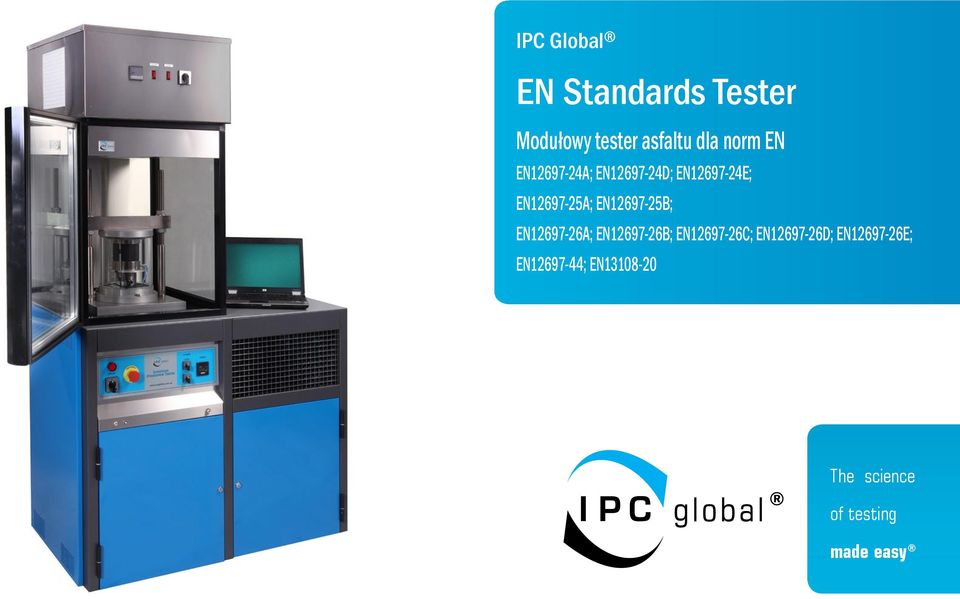

1 IPC Global EN Standards Tester Modułowy tester asfaltu dla norm EN EN A; EN D; EN E; EN A; EN B; EN A; EN B; EN C; EN D; EN E; EN ; EN The science of testing made easy

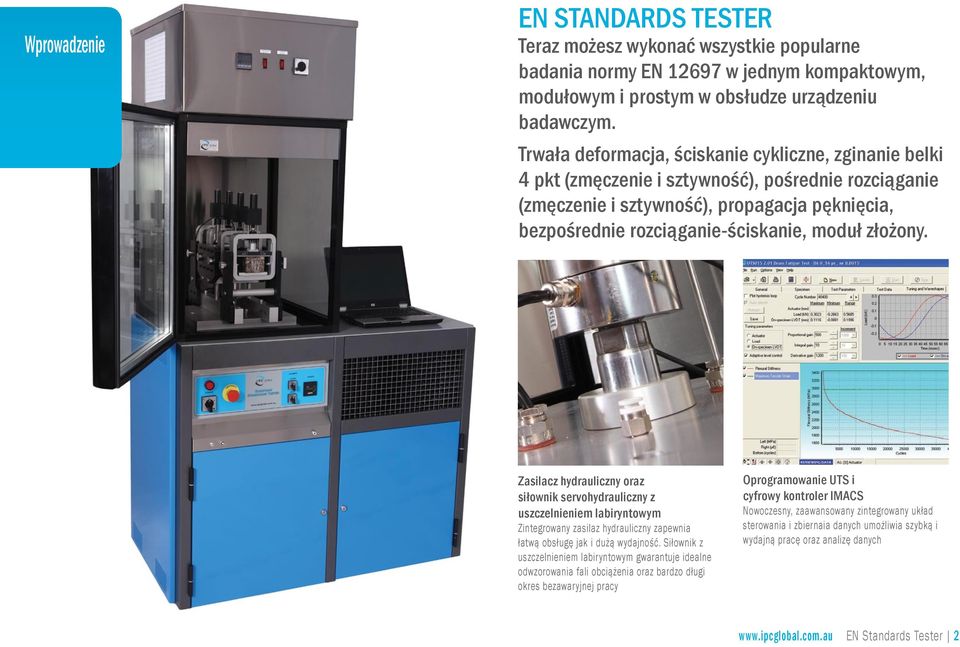

2 Wprowadzenie EN Standards Tester Teraz możesz wykonać wszystkie popularne badania normy EN w jednym kompaktowym, modułowym i prostym w obsłudze urządzeniu badawczym. Trwała deformacja, ściskanie cykliczne, zginanie belki 4 pkt (zmęczenie i sztywność), pośrednie rozciąganie (zmęczenie i sztywność), propagacja pęknięcia, bezpośrednie rozciąganie-ściskanie, moduł złożony. Zasilacz hydrauliczny oraz siłownik servohydrauliczny z uszczelnieniem labiryntowym Zintegrowany zasilaz hydrauliczny zapewnia łatwą obsługę jak i dużą wydajność. Siłownik z uszczelnieniem labiryntowym gwarantuje idealne odwzorowania fali obciążenia oraz bardzo długi okres bezawaryjnej pracy Oprogramowanie UTS i cyfrowy kontroler IMACS Nowoczesny, zaawansowany zintegrowany układ sterowania i zbiernaia danych umożliwia szybką i wydajną pracę oraz analizę danych EN Standards Tester 2

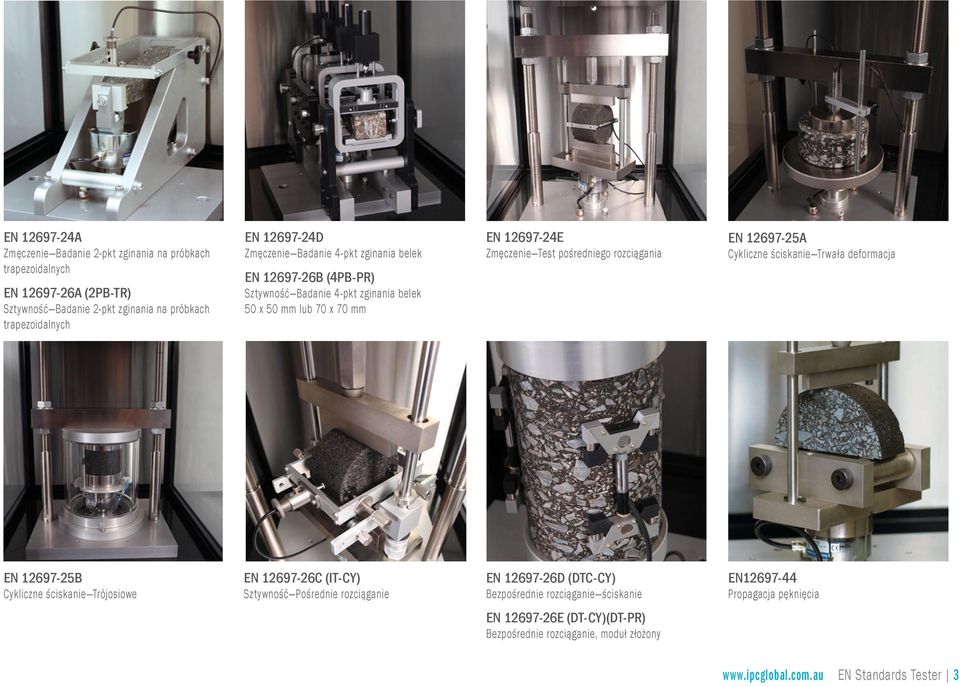

3 EN A Zmęczenie Badanie 2-pkt zginania na próbkach trapezoidalnych EN A (2PB-TR) Sztywność Badanie 2-pkt zginania na próbkach trapezoidalnych EN D Zmęczenie Badanie 4-pkt zginania belek EN B (4PB-PR) Sztywność Badanie 4-pkt zginania belek 50 x 50 mm lub 70 x 70 mm EN E Zmęczenie Test pośredniego rozciągania EN A Cykliczne ściskanie Trwała deformacja EN B Cykliczne ściskanie Trójosiowe EN C (IT-CY) Sztywność Pośrednie rozciąganie EN D (DTC-CY) Bezpośrednie rozciąganie ściskanie EN Propagacja pęknięcia EN E (DT-CY)(DT-PR) Bezpośrednie rozciąganie, moduł złożony EN Standards Tester 3

4 Właściwości i Zalety W PEŁNI ZINTEGROWANY SYSTEM BADAWCZY DLA NORMY EN Kompaktowe urządzenie EN STANDARDS TESTER jest zaawansowanym technicznie, wszechstronnym i modułowym urządzeniem badawczym. Bazuje on na najnowszej technologii firmy IPC Global współdzieląc rozwiązania ze światowej klasy urządzeniem Asphalt Mixture Performance Tester (AMPT). Innowacyjny, modułowy projekt zawiera: W pełni zintegrowany, chłodzony powietrzem zasilacz hydrauliczny Servohydrauliczny siłownik z uszczelnieniem labiryntowym - obciążenie zadawane jest od dołu, a sposób uszczelnienia zapewnia długotrwałą bezawaryjną pracę jak i idealne kontrolowanie fali obciązenia W peni zintegrowana rama reakcyjna oraz opcjonalna trójosiowa komora ciśnieniowa Głowica siły typu pancake odporna na zmęczenie Komora klimatyczna - mechaniczny układ chłodzący, konstrukcja ze stali nierdzewnej z podwójnymi szybami po trzech stronach Łatwa konfiguracja przystawek dzięki szerokiej gamie modułów badawczych WAŻNE ZALETY Jedno urządzenie badawcze spełnia wymogi norm EN A ; EN D; EN E; EN A; EN B; EN A; EN B; EN C; EN D; EN E; EN ; EN (plus AASHTO TP79 i innych) Pomiar trwałego odkształcenia, cyklicznego ściskania, sztywności podczas zginania, sztwyności podczas pośredniego rozciągania, zmęczenia podczas zginania, zmęczenia podczas pośredniego rozciągania, propagacji pęknięcia (oraz moduł dynamiczny E*) Modułowa budowa, łatwość przezbrajania urządzenia Łatwa rozbudowa systemu umożliwia zwiększenie możliwości badawczych gdy pojawia się taka potrzeba Kompaktowe i w pełni zintegrowane urządzenie Wymagane jest tylko zasilanie elektryczne (i w sprężone powietrze w przypadku EN B) i olej w celu rozpoczęcia badań Szybka i prosta obsługa umożliwia pracę z maszyną wielu operatorom Dodatkowe moduły badawcze w przystępnej cenie Przezroczysta komora klimatyczna zapewnia doskonałą obserwację próbki podczas testu EN Standards Tester 4

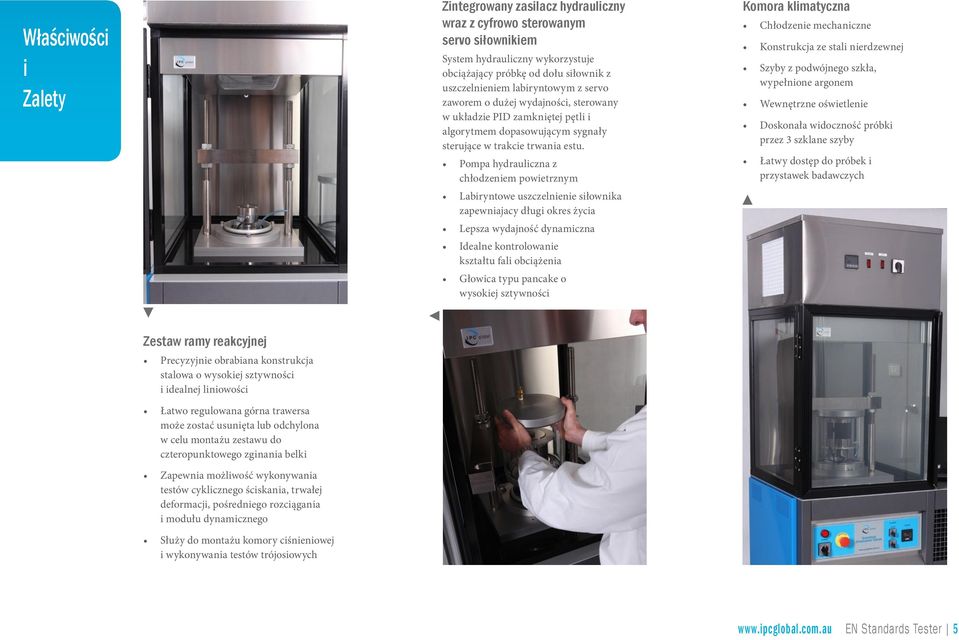

5 Właściwości i Zalety Zestaw ramy reakcyjnej Precyzyjnie obrabiana konstrukcja stalowa o wysokiej sztywności i idealnej liniowości Łatwo regulowana górna trawersa może zostać usunięta lub odchylona w celu montażu zestawu do czteropunktowego zginania belki Zapewnia możliwość wykonywania testów cyklicznego ściskania, trwałej deformacji, pośredniego rozciągania i modułu dynamicznego Służy do montażu komory ciśnieniowej i wykonywania testów trójosiowych Zintegrowany zasilacz hydrauliczny wraz z cyfrowo sterowanym servo siłownikiem System hydrauliczny wykorzystuje obciążający próbkę od dołu siłownik z uszczelnieniem labiryntowym z servo zaworem o dużej wydajności, sterowany w układzie PID zamkniętej pętli i algorytmem dopasowującym sygnały sterujące w trakcie trwania estu. Pompa hydrauliczna z chłodzeniem powietrznym Labiryntowe uszczelnienie siłownika zapewniajacy długi okres życia Lepsza wydajność dynamiczna Idealne kontrolowanie kształtu fali obciążenia Głowica typu pancake o wysokiej sztywności Komora klimatyczna Chłodzenie mechaniczne Konstrukcja ze stali nierdzewnej Szyby z podwójnego szkła, wypełnione argonem Wewnętrzne oświetlenie Doskonała widoczność próbki przez 3 szklane szyby Łatwy dostęp do próbek i przystawek badawczych EN Standards Tester 5

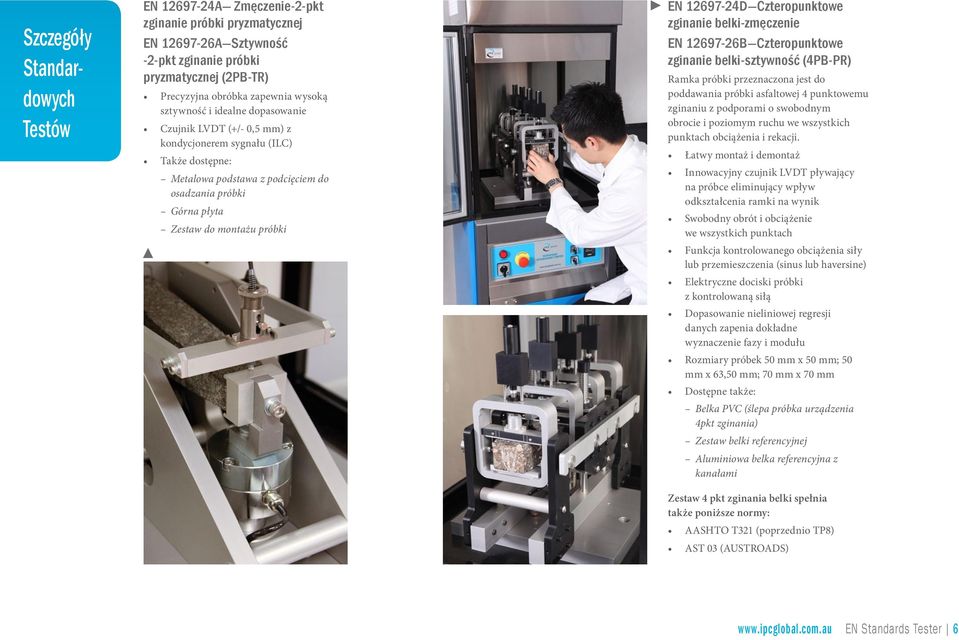

6 Szczegóły Standardowych Testów EN A Zmęczenie-2-pkt zginanie próbki pryzmatycznej EN A Sztywność -2-pkt zginanie próbki pryzmatycznej (2PB-TR) Precyzyjna obróbka zapewnia wysoką sztywność i idealne dopasowanie Czujnik LVDT (+/- 0,5 mm) z kondycjonerem sygnału (ILC) Także dostępne: Metalowa podstawa z podcięciem do osadzania próbki Górna płyta Zestaw do montażu próbki EN D Czteropunktowe zginanie belki-zmęczenie EN B Czteropunktowe zginanie belki-sztywność (4PB-PR) Ramka próbki przeznaczona jest do poddawania próbki asfaltowej 4 punktowemu zginaniu z podporami o swobodnym obrocie i poziomym ruchu we wszystkich punktach obciążenia i rekacji. Łatwy montaż i demontaż Innowacyjny czujnik LVDT pływający na próbce eliminujący wpływ odkształcenia ramki na wynik Swobodny obrót i obciążenie we wszystkich punktach Funkcja kontrolowanego obciążenia siły lub przemieszczenia (sinus lub haversine) Elektryczne dociski próbki z kontrolowaną siłą Dopasowanie nieliniowej regresji danych zapenia dokładne wyznaczenie fazy i modułu Rozmiary próbek 50 mm x 50 mm; 50 mm x 63,50 mm; 70 mm x 70 mm Dostępne także: Belka PVC (ślepa próbka urządzenia 4pkt zginania) Zestaw belki referencyjnej Aluminiowa belka referencyjna z kanałami Zestaw 4 pkt zginania belki spełnia także poniższe normy: AASHTO T321 (poprzednio TP8) AST 03 (AUSTROADS) EN Standards Tester 6

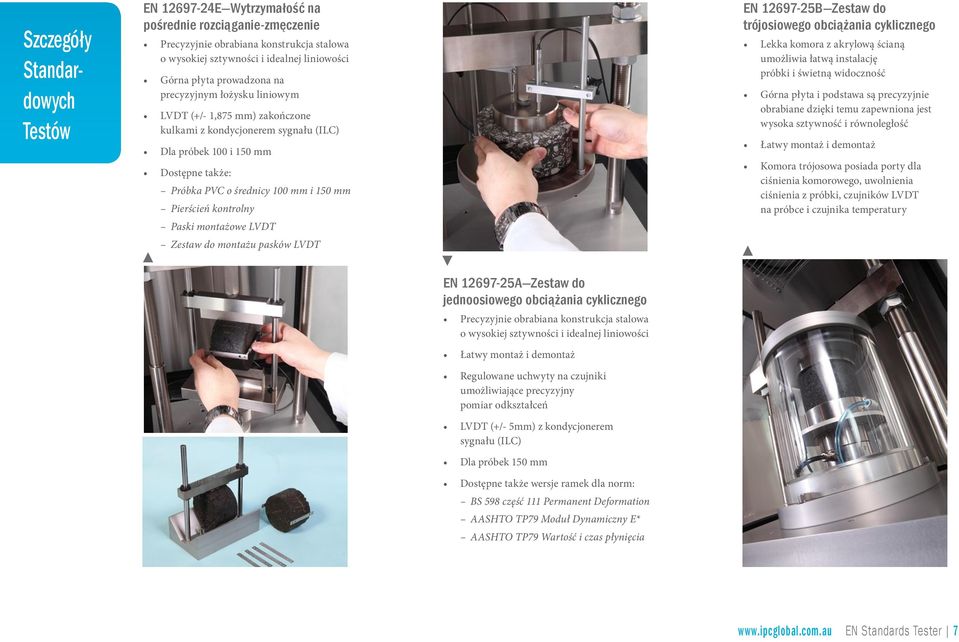

7 Szczegóły Standardowych Testów EN E Wytrzymałość na pośrednie rozciąganie-zmęczenie Precyzyjnie obrabiana konstrukcja stalowa o wysokiej sztywności i idealnej liniowości Górna płyta prowadzona na precyzyjnym łożysku liniowym LVDT (+/- 1,875 mm) zakończone kulkami z kondycjonerem sygnału (ILC) Dla próbek 100 i 150 mm Dostępne także: Próbka PVC o średnicy 100 mm i 150 mm Pierścień kontrolny Paski montażowe LVDT Zestaw do montażu pasków LVDT EN A Zestaw do jednoosiowego obciążania cyklicznego Precyzyjnie obrabiana konstrukcja stalowa o wysokiej sztywności i idealnej liniowości Łatwy montaż i demontaż Regulowane uchwyty na czujniki umożliwiające precyzyjny pomiar odkształceń LVDT (+/- 5mm) z kondycjonerem sygnału (ILC) Dla próbek 150 mm Dostępne także wersje ramek dla norm: BS 598 część 111 Permanent Deformation AASHTO TP79 Moduł Dynamiczny E* AASHTO TP79 Wartość i czas płynięcia EN B Zestaw do trójosiowego obciążania cyklicznego Lekka komora z akrylową ścianą umożliwia łatwą instalację próbki i świetną widoczność Górna płyta i podstawa są precyzyjnie obrabiane dzięki temu zapewniona jest wysoka sztywność i równoległość Łatwy montaż i demontaż Komora trójosowa posiada porty dla ciśnienia komorowego, uwolnienia ciśnienia z próbki, czujników LVDT na próbce i czujnika temperatury EN Standards Tester 7

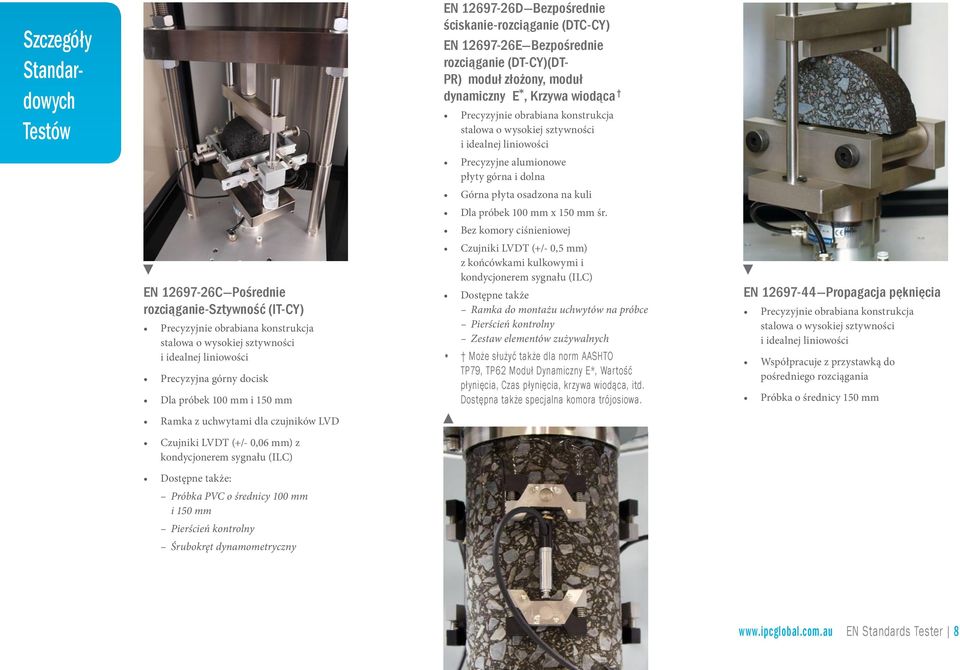

8 Szczegóły Standardowych Testów EN C Pośrednie rozciąganie-sztywność (IT-CY) Precyzyjnie obrabiana konstrukcja stalowa o wysokiej sztywności i idealnej liniowości Precyzyjna górny docisk Dla próbek 100 mm i 150 mm Ramka z uchwytami dla czujników LVD Czujniki LVDT (+/- 0,06 mm) z kondycjonerem sygnału (ILC) Dostępne także: Próbka PVC o średnicy 100 mm i 150 mm Pierścień kontrolny Śrubokręt dynamometryczny EN D Bezpośrednie ściskanie-rozciąganie (DTC-CY) EN E Bezpośrednie rozciąganie (DT-CY)(DT- PR) moduł złożony, moduł dynamiczny E *, Krzywa wiodąca Precyzyjnie obrabiana konstrukcja stalowa o wysokiej sztywności i idealnej liniowości Precyzyjne alumionowe płyty górna i dolna Górna płyta osadzona na kuli Dla próbek 100 mm x 150 mm śr. Bez komory ciśnieniowej Czujniki LVDT (+/- 0,5 mm) z końcówkami kulkowymi i kondycjonerem sygnału (ILC) Dostępne także Ramka do montażu uchwytów na próbce Pierścień kontrolny Zestaw elementów zużywalnych Może służyć także dla norm AASHTO TP79, TP62 Moduł Dynamiczny E*, Wartość płynięcia, Czas płynięcia, krzywa wiodąca, itd. Dostępna także specjalna komora trójosiowa. EN Propagacja pęknięcia Precyzyjnie obrabiana konstrukcja stalowa o wysokiej sztywności i idealnej liniowości Współpracuje z przystawką do pośredniego rozciągania Próbka o średnicy 150 mm EN Standards Tester 8

9 Nowoczesne Oprogramowanie Profesjonalne, wydajne oprogramowanie Delphi Oszczędność czasu dzięki pracy z zaawansowanemu, szybkiemu, wygodnemu i prostym w obsłudze oprogramowaniu bazującym na zakładkach i wykresach graficznych. Celowe aplikacje Dzięki ponad 20 letniemu doświadczeniu, IPC Global opracowało oprogramowanie UTS przeznaczone dla konkretnych badań według światowych norm. Operator może skupić się na analizie materiałów bez martwienia się o prawidłowe programowanie maszyny. Szablony testów Kierownik laboratorium może przygotować dla swojej załogi odpowiednie szablony testów i następnie je zapisać. Szablony te można później łatwo przywołać i wykonać wg nich test. Nie ma potrzeby każdorazowego konfigurowania urządzenia przed testem. Test programowany przez użytkownika Jeżeli chcesz opracować nową metodę testu lub wykonać niestandardowe badanie, test programowalny przez uzytkownika umożliwia pełną kontrolę oraz określenie wszelkich parametrów i analizy testu. Renomowane oprogramowanie sterujące Światowej klasy oprogramowanie UTS Oprogramowanie UTS firmy IPC Global jest znane i wykorzystywane w wielu instytutach badawczych, uniwersytetach i laboratoriach na całym świecie. Wszystkie dane testu zapisywane w pliku binarnym Kolejna wygodna funkcja dostępna we wszystkich programach UTS. Po zakończeniu testu, wszystkie dane takie jak wyniki testu, ustawienia testu i parametry kalibracji zapisywane są w pliku binarnym. Umożliwia to póżniejszą analizę danych wraz ze wszystimi parametrami przebiegu testu. Co to znaczy dla Ciebie? Całkowita pewność danych i wyników IPC Global jest zaufanym dostawcą zaawansowanych urządzeń badawczych dla światowej czołówki laboratoriów drogowych. Cel to precyzyjne wyniki Zintegrowany kontroler i rejestrator danych IMACS posiada technologię 4x nadpróbkowania, auto zakresu i efektywną 20 bitową rozdzielczość dając niezrównawą kontrolę nad kształtem fali. Łatwość w obsłudze i oszczędność czasu Obsługa techniczna jest prosta i szybka, ustawienie testu nie wymaga specjalnej wiedzy Warte swojej ceny W pełni zintegrowane urządzenie, posiada wszystko co jest potrzebne Trwałe i niezawodne EN Standards Tester 9

10 Specyfikacja Testera EN EN Standards Tester LNośność siły Głowica siły Zakres częstotliwości Skok siłownika Rodzaj siłownika Rama reakcyjna Komora klimatyczna 13,5 kn dynamicznie; 15 kn statycznie Typ pancake, wysokiej klasy, odporna na zmęcznie 0,01 do 60 Hz obciążenie sinusoidalne 30 mm (+/- 15 mm) Zakres temperatur 0 do 60 C Stabilność temperatury Konstrukcja 2-pkt zginanie trapezoidalne Uszczelnienie labiryntowe 250 kg (bez oleju i akcesoriów) Szer 1100 x gł 630 x wys 1950 mm z komorą Wys 520 x gł 360 x szer 360 mm +/- 0.2 C Stal nierdzewna, podwójne szyby wypełnione argonem po 3 stronach 150 kg Wys 1000 x gł 580 x szer 565 mm 6.5 kg Normy badawcze EN A Test 4-pkt zginania Sterowanie Rozmiar próbki Wys 215 x gł 425 x szer 140 mm EN A Możliwość zastosowania nielinio wej regresji danych w celu poprawienia dokładności dla niektórych zastosowań 35 kg Normy badawcze EN D wys 400 x gł 460 x szer 230 mm 50 x 50 x 300 (rozstaw podpór) mm 70 x 70 x 420 (rozmiar podpór) mm EN B Komora trójosiowa komory komory Ciśnienie w komorze 5,6 kg Wys 265 x śr 210 mm 210 kpa Normy badawcze EN B Testy osiowego ściskania próbek 12kg Wys 275 x śr 215 mm 100 mm i 150 mm średnicy Normy badawcze EN A Testy pośredniego rozciągania 9kg Normy badawcze EN E Wys 275 x gł 285 x szer 200 mm EN C EN Bezpośrednie ściskanie-rozciąganie (moduł złożony) 3kg Wys 200 x śr 105 mm Normy badawcze EN D Zasilanie ASprężone powietrze Elektryczne EN E kpa; 2 litry/sek (czyste i suche powietrze) 230 VAC, 1 faza, 50 Hz Olej hydrauliczny 30 litrów oleju mineralnego ISO 46 EN Standards Tester 10

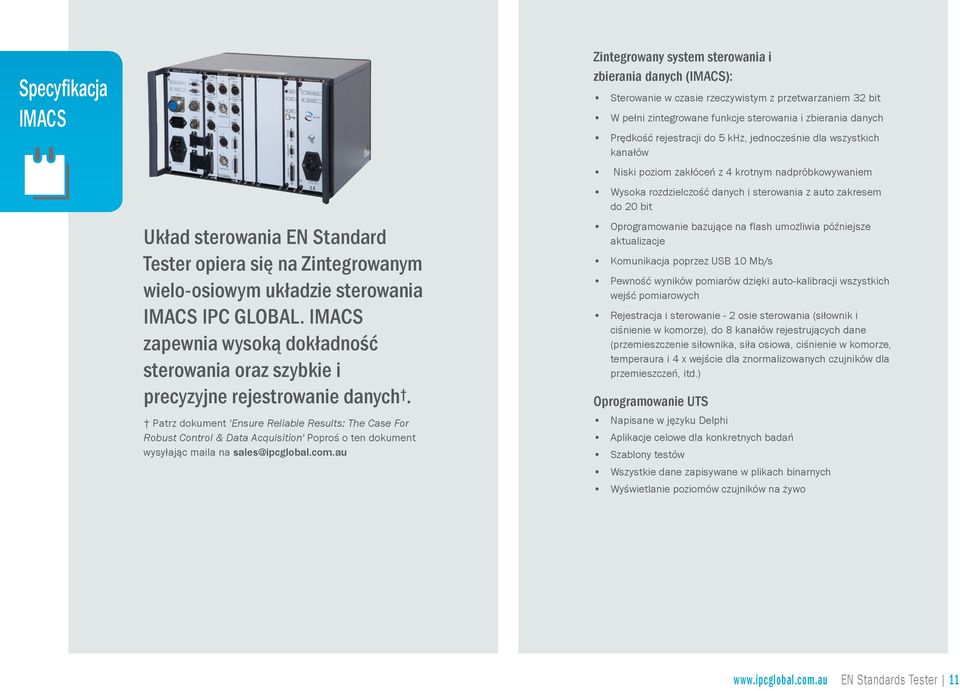

11 Specyfikacja IMACS Układ sterowania EN Standard Tester opiera się na Zintegrowanym wielo-osiowym układzie sterowania IMACS IPC GLOBAL. IMACS zapewnia wysoką dokładność sterowania oraz szybkie i precyzyjne rejestrowanie danych. Patrz dokument 'Ensure Reliable Results: The Case For Robust Control & Data Acquisition' Poproś o ten dokument wysyłając maila na sales@ipcglobal.com.au Zintegrowany system sterowania i zbierania danych (IMACS): Sterowanie w czasie rzeczywistym z przetwarzaniem 32 bit W pełni zintegrowane funkcje sterowania i zbierania danych Prędkość rejestracji do 5 khz, jednocześnie dla wszystkich kanałów Niski poziom zakłóceń z 4 krotnym nadpróbkowywaniem Wysoka rozdzielczość danych i sterowania z auto zakresem do 20 bit Oprogramowanie bazujące na flash umożliwia późniejsze aktualizacje Komunikacja poprzez USB 10 Mb/s Pewność wyników pomiarów dzięki auto-kalibracji wszystkich wejść pomiarowych Rejestracja i sterowanie - 2 osie sterowania (siłownik i ciśnienie w komorze), do 8 kanałów rejestrujących dane (przemieszczenie siłownika, siła osiowa, ciśnienie w komorze, temperaura i 4 x wejście dla znormalizowanych czujników dla przemieszczeń, itd.) Oprogramowanie UTS Napisane w języku Delphi Aplikacje celowe dla konkretnych badań Szablony testów Wszystkie dane zapisywane w plikach binarnych Wyświetlanie poziomów czujników na żywo EN Standards Tester 11

12 Opieka IPC Global IPC global jest dumne ze swoich produktów. Celem IPC Global jest dostarczanie zaawansowanych, nowoczesnych, dokładnych i łatwych w obsłudze urządzeń badawczych dla asfaltów, gruntów i innych materiałów budowlanych. Każdy klient IPC Global może korzytać z zaplecza technicznego firmy uzyskując wsparcie i porady w przypadku problemów. Nowi użytkownicy mogą uzyskać szkolenie z zakresu obsługi każdego urządzenia. W celu uzyskania dodatkowych informacjiprosimy o kontakt z odwiedź naszą stronę: The science of testing made easy Powyżej: Łatwość obsługi urządzenia Zastrzeżenie: Specyfikacja produktów IPC może się zmienić bez wcześniejszego uprzedzenia IPC Global EN Standards Tester 1014
