Uniwersalne i automatyczne systemy dynamiczne do badań materiałowych do 3000kN oraz 100Hz Producent: WILLE GEOTECHNIK

Transkrypt

1 Uniwersalne i automatyczne systemy dynamiczne do badań materiałowych do 3000kN oraz 100Hz Producent: WILLE GEOTECHNIK Te wysokiej jakości systemy badawcze, przeznaczone są do standardowych i zaawansowanych statycznych i dynamicznych badań z przeznaczeniem dla różnej wielkości próbek i materiałów. Zamknięta pętla sprzężenia zwrotnego prędkości pozwala na obciążenia pozycji jednoosiowej lub trójosiowej. Na specjalne życzenie istnieje możliwość dodatnia komory klimatycznej do zaawansowanych testów w żądanej temperaturze testu. Seria LO70xx/DYN została zaprojektowana z wysoką precyzją i możliwościami dostosowanie jej dla indywidualnych potrzeb i wymagań klienta. Akcesoria do różnych testów dla serii LO70xx/DYN, mogą być wybrana z szerokiej gamy produktów. Wszystkie akcesoria, np. trójosiowe cele, elementy ciśnieniowe, adaptery jednoosiowego ściskania, różne przetworniki pomiarowe są dostępne w dużych różnych rozmiarach i konfiguracjach przeznaczonych do własnych zastosowań. Zapewniamy dużą elastyczność w projektowaniu systemu dla każdego klienta, wszystkie części i pełne wyposażenie jest przygotowywanie według indywidualnych potrzeb. Wysokiej jakości sztywne ramy 2-kolumnowe serwopneumatyczne LOxx/DYN-P to uniwersalne maszyny do testów trójosiowych. LO 70xx/DYN-P to szeroka gama urządzeń o różnych zakresach mocy: obciążenia statyczne 5/10/25/60 lub 100 kn Obciążenia cykliczne 5 lub 10 kn Obciążenie częstotliwości do 10 Hz Cele badawcze 1000 lub 1500 kpa Specyfikacja techniczna: 2 sztywne, hartowane i chromowane kolumny zamontowane na ramie ze sztywnej konstrukcji Pneumatyczna regulacja wysokości i elastyczna obsługa pozwala na wiele rodzajów testów Duże prędkości pętli zamkniętej podczas testów dynamicznych o częstotliwości 5 khz Wysoka rozdzielczość i 20-bitowy system akwizycji danych Różne zakresy wysokiej jakości przetworników zewnętrznych GEOSYS Professional strona 1/7

2 Cele badawcze wykonane ze wzmocnionej stali nierdzewnej Wykonanie z wysokiej jakości stali cel badawczych do trójosiowych badań pozwala na precyzyjne badania na próbkach o średnicach od 25 do 300 mm (możliwość wykonania większych na indywidualne życzenie). Możliwość umieszczenia przetworników wewnątrz lub na zewnątrz celi. Charakterystyka cel: Wykonane ze stali nierdzewnej z wewnętrzną ramą do połączenia wszystkich przetworników bezpośrednio na próbce Łatwa obsługa i przygotowanie próbki Dostępne w różnych średnicach próbki Opcjonalnie dostępne z podwójną ścianą wewnętrzną o wysokiej dokładności pomiaru zmiany objętości próbki Wewnętrzne przetworniki (opcjonalne)do bezpośredniego pomiaru w próbie, takie jak: - Lokalne odkształcenie promieniowe - Lokalne odkształcenie osiowe - Przemieszczenie obrotowe - Lokalne obciążenie osiowe - Lokalny moment obrotowy - Ciśnienie porów - Testy na próbkach nienasyconych - Elementy Bendera - Pomiar temperatury - Kontrola temperatury Dla bezpieczeństwa testów cela wykonana jest z przejrzystego polimeru oraz dodatkowo jest wzmocniona włóknem węglowym w celu zwiększenia odporność na ciśnienie i zmniejszenie ekspansji komórek 6 wysokiej jakości zaworów z szybkim połączeniem sprzęgającym Maksymalne ciśnienie: 2 / 3,5 MPa Automatyczny kontroler ciśnienia VPC do kontroli ciśnień standardowych oraz wysokich do 100 MPa Elektromechaniczny kontroler ciśnień z zintegrowanym pomiarem objętości o dużej dokładności. Opcjonalnie dostępne w specjalnej kwasoodpornej stali W pełni automatyczna kontrola ciśnienia w pętli zamkniętej przez wewnętrzny przetwornik wysokiego ciśnienia Obsługa bezpośrednia lub za pośrednictwem PC VPC model pojedynczy Kompatybilny z LabVIEW Różne tryby kontroli ciśnienia (np. stałe ciśnienie, zmienne ciśnienie, stały przepływ) Automatyczny pomiar objętości Kalibracja modułu Możliwość podłączenia do wszystkich trójosiowych systemów Łatwy w obsłudze Kompaktowa wielkość pozwala na ustawienie na stole lub do zawieszenie na ścianie VPC model podwójny do zaawansowanych systemów strona 2/7

3 Specyfikacja techniczna VPC Objętość 250 / 400 / 500 / 1000 ml Dokładość objętości 0,0001 ml / 0,005 ml Dokładność ciśnienia 0,1 kpa Zasilanie 230 V / 110 V Dodatkowy sygnał wyjściowy ciśnienia 0-10 V lub 4-20 ma Dodatkowy synał wyjściowy objętości 0-10 V lub 4-20 ma Serial port / Ethernet ASCII / LAB VIEW Proponowane modele: LT MPa 1000 cm 2 LT MPa 1000 cm 2 LT MPa 1000 cm 2 LT MPa 250 cm 2 LT MPa 250 cm 2 LT MPa 250 cm 2 LT MPa 250/500 cm 2 LT MPa 250/500 cm 2 LT MPa 250/500 cm 2 LT MPa 200/400 cm 2 LT MPa 200/400 cm 2 Zaawansowany system 3-stanowiskowy z 3 podwójnymi VPC Automatyczny kontroler APC regulator ciśnienia APC z 1, 2 lub 3 wyjściami ciśnienia 1000 lub 1600 kpa W pełni automatyczny, elektro-pneumatyczny system kontroli do generowania ciśnień pneumatycznych, które mogą być przenoszone na dowolnym nośniku przez pęcherze powietrznowodne (bladder) Doskonała precyzja oraz płynna regulacja ciśnienia przez sterowanie w pętli zamkniętej z wysokiej jakości wewnętrznym przetwornikiem ciśnienia z dokładnością 0,1% Obsługa bezpośrednia lub za pośrednictwem PC Prosta obsługa, kompaktowy (oszczędność miejsca podczas montażu) Automatyczny kontroler APC strona 3/7

4 Specyfikacja techniczna APC Zakres ciśnienia / kpa Dokładność 0,1% Zasilanie 230 V, 50 Hz Wyjścia 1,2 lub 3 Konieczne dojście ciśnienia 1000 / 1600 kpa Przykładowy system z wykorzystaniem APC, pomiarem wody i bladderem Automatyczny precyzyjny kontroler pomiaru wody Automatyczne urządzenia do wskazania najmniejszej ilości zmian objętości wody, niezależnie od wpływu temperatury i ciśnienia. Urządzenie wykorzystuje wysokiej dokładności przetwornik do ważenia słupa wody w biurecie niezależne od ciśnienia, które mogą być do 2 MPa. Zwiększona dokładność za pomocą wymiennych biuret z 10, 50, 100, 150 ml lub większej (max ml). Bezproblemowo komunikuje się z wszystkimi dostępnymi systemami i kontrolerami. Specyfikacja techniczna kontrolera pomiaru wody Czujnik ciśnienia różnicowego Maksymalne ciśnienie 1000 / 2000 kpa Zasilanie Manualny system sterowania ciśnieniem- podwójny Sygnał wyjściowy Dokładność objętości wody V (DC) 0 10 V < 0,001 ml strona 4/7

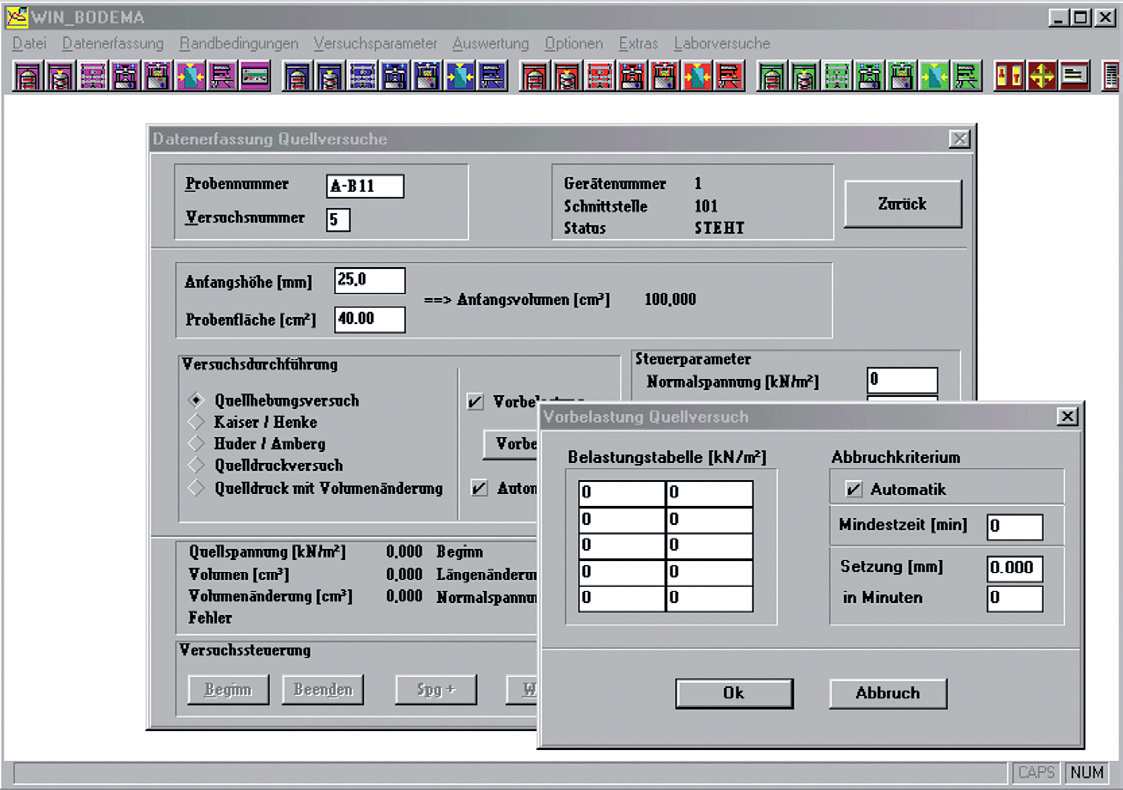

5 System odpowietrzania wody Prosty w użyciu, dostępne pojemność około 20l. Zapewnia bardzo niski poziom zawartości powietrza w wodzie do badań trójosiowych oraz innych badań geotechnicznych. Aparatura składa się pojemnika na wodę, rozdzielacza panelu sterowania, manometru, zaworu próżniowego i rur połączeniowych. Dodatkowe złącze pozwala na używanie pompy próżniowej do innych badań. Aparat jest zaprojektowany do powieszenia na ścianie lub postawienia na stole w laboratorium. Oprogramowanie WINBOD Pompa odpowietrzająca Oprogramowanie WINBOD pozwala na kontrolę, rejestrację danych i ich ocenę dla wszystkich badań laboratoryjnych związanych z gruntami. Dostępne moduły programu: Test bezpośredniego ścinania Test dynamicznego ścinania Cykliczne testy ścinania Kompresja Oedometer CBR test Przeznaczone dla laboratoriów mechaniki gruntów oraz edukacyjnych jednostek badawczych. Podstawowy WINBOD trójosiowe ścinanie strona 5/7

6 Rozbudowany zaawansowany system obróbki danych STS W pełni automatyczny i dowolnie konfigurowany system kontroli oraz zbierania danych dla systemu Windows Przyjazne dla użytkownika menu oprogramowania umożliwiające nadzór i kontrolę nad wszystkimi parametrami podczas testów Możliwość zapisu danych (transfer). Uzyskane wyniki pomiarowe mogą być monitorowane na ekranie jako wykres Możliwość przeprowadzania kilku testów jednocześnie bez zmiany próbki Wszystkie dane pomiarowe będą w formacie ASCII. Rozbudowany system STS strona 6/7

7 GEOSYS Professional Wielofunkcyjny system kontroli, programowania i akwizycji danych z badań statycznych i dynamicznych Jedna unikalna platforma dla wszystkich rodzajów materiałów badania (grunty, skały, asfalt) ze statycznymi i dynamicznymi aplikacjami Program obsługuje liczne urządzenia innych znanych producentów. Niezależna platforma ustawień Opcjonalny interfejs umożliwiający integrację dodatkowego sprzętu Liczne sposoby wyświetlania bieżących i zapisanych wyników Zaawansowana otwarta platforma GEOSYS Professional Przykładowe zaawansowane laboratorium mechaniki gruntów Deltares - Holandia strona 7/7
