Parametry/Opis techniczny Załącznik Nr 2. APARAT USG Z DWIEMA GŁOWICAMI 1 SZT ROK PRODUKCJI Nazwa sprzętu.. Producent.. Nr seryjny..

Transkrypt

1 APARAT USG Z DWIEMA GŁOWICAMI 1 SZT ROK PRODUKCJI Nazwa sprzętu.. Producent.. Nr seryjny.. Parametry techniczne Lp. Wymagania techniczne Wymagania ogólne System wielofunkcyjny do aplikacji: jamy brzusznej, naczyń, płytko położonych narządów, położnictwa, 1. ginekologii, urologii,pediatrii, kardiologii, obrazowania 3D/4D Aparat stacjonarny z czterema aktywnymi, 2. równoważnymi portami dla głowic obrazowych, z podstawą na 4 jezdnych kołach Aparat oparty na systemie operacyjnym Windows 7 3. lub wyższym 4. Masa aparatu maksymalnie 106 kg 5. Szerokość maksymalnie 56cm 6. Wysokość maksymalnie 128cm 7. Głębokość maksymalnie 90cm Wartość wymagana 8. Zasilanie 230 V / 50Hz Panel sterujący 9. Dedykowane programowalne klawisze funkcyjne Klawisze skrótowe, bezpośrednie do włączania danych funkcji Możliwość rozbudowy o sterownik nożny dwu przyciskowy Monitor kolorowy o przekątnej minimum 18 bez przeplotu, na wysięgniku umożliwiającym jego obrót prawo-lewo, góra-dół oraz zmianę wysokości (położenia względem klawiatury) 13. Monitor LED-LCD 14. Monitor pracujący w rozdzielczości minimum 1300x700 (panoramiczny) 15. Czytelny, prosty w obsłudze, podświetlany pulpit sterowniczy wyposażony w programowalny panel dotykowy min. 10" typu LED-LCD. Panel dotykowy z możliwością obsługi w rękawiczkach lateksowych 16. Alfanumeryczna, wysuwana klawiatura z podświetlaniem, sterownik typu Trackball 17. Wysokiej jakości głośniki stereo wbudowane w aparat 18. Regulacja panelu sterowania góra dół minimum17cm Wartość Oferowana / zakresy/ opisać/ wskazać numer strony w ofercie z potwierdzeniem parametru 1

2 19. Wbudowany podgrzewacz żelu Obrazowanie 20. Ilość linii obrazowych (gęstość liniowa) minimum Przetwarzanie obrazu minimum 8 bitów, obraz o minimum 16 mln kolorów 22. Ilość niezależnych kanałów nadawczo-odbiorczych minimum Dynamika systemu minimum 240dB wyświetlane na ekranie zależne od zastosowanej sondy 24. Cyfrowy układ formowania wiązki ultradźwiękowej 25. Maksymalny Frame rate dla trybu B minimum 1,8 MHz 26. Możliwość rozbudowy o obrazowanie wieloczęstotliwościowe tzn. wykorzystujące technologię obrazowania na kilku częstotliwościach jednocześnie (np.full SPECTRUM IMAGING) działające na wszystkich oferowanych głowicach 27. Oprogramowanie polepszające obrazowanie w trybie B, nazwę 28. Pamięć filmowa CINE w trybie B minimum klatek 29. Funkcja automatycznej optymalizacji obrazu przy pomocy jednego przycisku 30. Minimum 8 strefowa dynamiczna regulacja wzmocnienia TGC. Sterowanie poprzez panel dotykowy z możliwością zapisywania ( zapamiętywania ) w pamięci ustawień. Minimum 3 cyfrowe presety TGC. 31. Maksymalna liczba ognisk minimum Maksymalne powiększenia ZOOM minimum 16x 33. Głębokość obrazowania w zakresie minimum 0,5 do 36 cm 34. Możliwość rozbudowy o moduł EKG 35. Presety fabryczne aparatu z możliwość tworzenia własnych ustawień przez użytkowników minimum System zarządzania obrazami 37. Zakres stosowanych częstotliwości pracy minimum 1-13MHz Tryby obrazowania 38. B 39. 2B 40. Kolorowy M-mode 41. Kolor Doppler 42. Power Doppler 43. Kierunkowy Power Doppler 44. Obrazowanie harmoniczne THI z inwersją impulsu 45. Obrazowanie trapezowe i rombowe na głowicach liniowych 46. Możliwość trybów pracy: B/M, B/D(PW), B/C, B/PD, B/DPD, B/TD, B/D(CW), B/C/PW, B/PD/PW, B/DPD/PW, B/C/M, Dual, B/C/CW, B/PD/CW 47. Możliwość rozbudowy o obrazowanie 3D/4D 48. Możliwość rozbudowy o oprogramowanie do automatycznego pomiaru grubości Intima Media 2

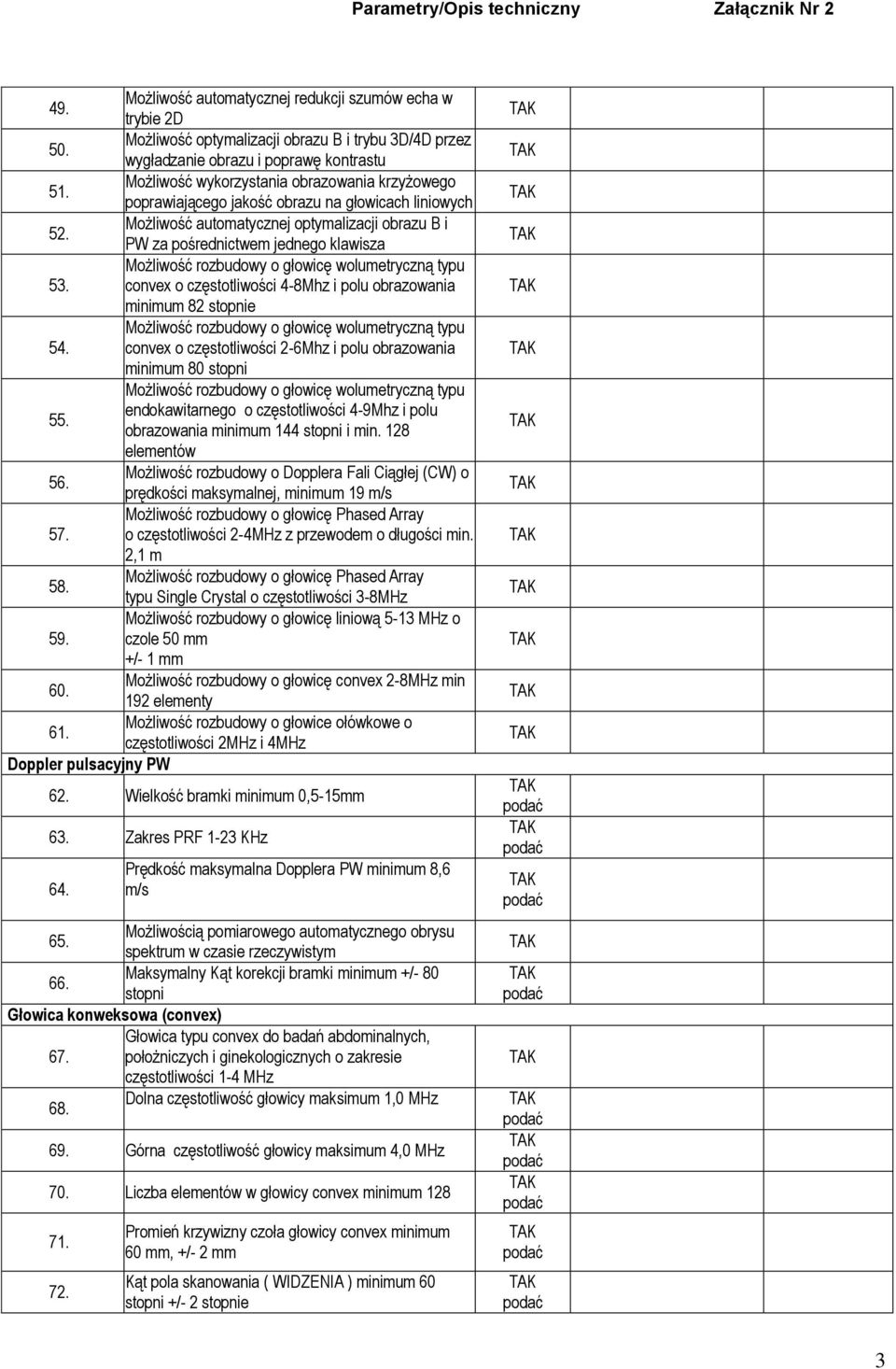

3 Możliwość automatycznej redukcji szumów echa w 49. trybie 2D Możliwość optymalizacji obrazu B i trybu 3D/4D przez 50. wygładzanie obrazu i poprawę kontrastu Możliwość wykorzystania obrazowania krzyżowego 51. poprawiającego jakość obrazu na głowicach liniowych Możliwość automatycznej optymalizacji obrazu B i 52. PW za pośrednictwem jednego klawisza 53. convex o częstotliwości 4-8Mhz i polu obrazowania minimum 82 stopnie 54. convex o częstotliwości 2-6Mhz i polu obrazowania minimum 80 stopni endokawitarnego o częstotliwości 4-9Mhz i polu 55. obrazowania minimum 144 stopni i min. 128 elementów Możliwość rozbudowy o Dopplera Fali Ciągłej (CW) o 56. prędkości maksymalnej, minimum 19 m/s Możliwość rozbudowy o głowicę Phased Array 57. o częstotliwości 2-4MHz z przewodem o długości min. 2,1 m Możliwość rozbudowy o głowicę Phased Array 58. typu Single Crystal o częstotliwości 3-8MHz Możliwość rozbudowy o głowicę liniową 5-13 MHz o 59. czole 50 mm +/- 1 mm Możliwość rozbudowy o głowicę convex 2-8MHz min elementy Możliwość rozbudowy o głowice ołówkowe o 61. częstotliwości 2MHz i 4MHz Doppler pulsacyjny PW 62. Wielkość bramki minimum 0,5-15mm 63. Zakres PRF 1-23 KHz 64. Prędkość maksymalna Dopplera PW minimum 8,6 m/s Możliwością pomiarowego automatycznego obrysu 65. spektrum w czasie rzeczywistym Maksymalny Kąt korekcji bramki minimum +/ stopni Głowica konweksowa (convex) Głowica typu convex do badań abdominalnych, 67. położniczych i ginekologicznych o zakresie częstotliwości 1-4 MHz Dolna częstotliwość głowicy maksimum 1,0 MHz Górna częstotliwość głowicy maksimum 4,0 MHz 70. Liczba elementów w głowicy convex minimum Promień krzywizny czoła głowicy convex minimum 60 mm, +/- 2 mm Kąt pola skanowania ( WIDZENIA ) minimum 60 stopni +/- 2 stopnie 3

4 73. Praca w trybie Duplex i Triplex 74. Minimum 3 przełączalnych częstotliwości pracy dla trybu 2 D 75. Możliwość rozbudowy o przystawkę do biopsji 76. Głowica endovaginalna Praca głowicy convex w trybach: B, 2B, M-mode, Dopplera Pulsacyjnego, Dopplera kolorowego, Power Dopplera,, obrazowania harmonicznego THI Liczba elementów w głowicy endovaginalnej minimum 128 Zakres częstotliwości pracy głowicy minimum 4,0-9.0 MHz Szerokość pola skanowania 10 mm +/- 2 mm Minimalny kąt obrazowania 143 stopnie +/- 2 stopnie, maksymalny kąt obrazowania 147 stopni +/- 2 stopnie 80. Możliwość rozbudowy o przystawkę do biopsji 81. Głowica liniowa Praca głowicy endovaginalnej w trybach: B, 2B, M- mode, Dopplera Pulsacyjnego, Dopplera kolorowego, Power Dopplera, Kierunkowego Power Dopplera, obrazowania harmonicznego THI 82. Liczba elementów w głowicy liniowej minimum Zakres częstotliwości pracy głowicy minimum 5-13 MHz 84. Szerokość pola skanowania 40 mm +/- 2 mm 85. Możliwość rozbudowy o przystawkę do biopsji 86. Praca głowicy liniowej w trybach: B, 2B, M-mode, Dopplera Pulsacyjnego, Dopplera kolorowego, Power Dopplera, Kierunkowego Power Dopplera, obrazowania harmonicznego THI oraz obrazowania trapezowego i rombowego Pomiary 87. Pomiar odległości (minimum 10 par znaczników wyświetlanych jednocześnie na ekranie) 88. Pomiar pola powierzchni 89. Pomiar objętości 90. Pomiar kątów metodą Grafa 91. Pomiary Dopplerowskie 92. Prędkość przepływu: minimalna, maksymalna, średnia 93. Indeksy: PI i RI,HR 94. Pomiary gradientów 95. Procent zwężenia Archiwizacja 96. Wideoprinter czarno-biały (110mm) wbudowany w aparat 97. Wbudowany w aparat system archiwizacji obrazów na dysku twardym minimum 450 GB 98. Wbudowana nagrywarka płyt DVD 99. Archiwizacja obrazów z badań 4

5 100. Archiwizacja sekwencji video 101. Archiwizacja raportów z badań 102. Możliwość bezpośredniego wydruku obrazów z aparatu na drukarce komputerowej 103. Wyjście cyfrowe USB (minimum 6 portów) i Ethernet umożliwiające archiwizację na zewnętrznej stacji roboczej 104. Archiwizacja i przenoszenie danych na nośnikach danych typu Pendrive 105. Możliwość zapisu i przesyłania raportu w formacie EXCEL 106. Możliwość wbudowania w BODY aparatu dodatkowej cyfrowej drukarki kolorowej USB do wydruku zdjęć formatu A Aparat z możliwością pełnej kompatybilności z systemem PACS 108. Możliwość rozbudowy aparatu do współpracy z protokołami klasy DICOM umożliwiającymi współpracę z innymi stacjami pracującymi w formacie DICOM 3.0 co najmniej w zakresie Storage, Storage Commitment, Worklist, MPPS, Media-Class, Query Inne wymagania Panoramiczny zewnętrzny system obrazowania min 21 Możliwość zastosowania oprogramowania umożliwiającego przesyłanie drogą bezprzewodową obrazów 2D/3D/4D do zewnętrznych systemów archiwizacyjnych lub poglądowych np. Laptop, Tablet, z ochroną danych osobowych. Instrukcja obsługi przedmiotu oferty w języku polskim min. 1szt. i wersja elektroniczna na płycie CD lub pendrive Wszelkie posiadane materiały informacyjne na temat przedmiotu oferty min. prospekty, broszury, dane techniczne, itp. W języku polskim lub angielskim. Przedmiot oferty będzie fabrycznie nowy (nie powystawowy, nie regenerowany) 2013r. produkcji Oświadczamy, że przedmiot oferty jest kompletny i będzie gotowy do pracy zgodnie z instrukcją obsługi bez żadnych dodatkowych zakupów Zamawiający wymaga potwierdzonej przez producenta autoryzacji na sprzedaż i serwis oferowanego w niniejszym postępowaniu aparatu ultrasonograficznego. Zamawiający wymaga potwierdzonego przez producenta upoważnienia do złożenia oferty w niniejszym postępowaniu na oferowany aparat ultrasonograficzny. Dostawca zobowiązuje się do: - dokonania instalacji we wskazanym miejscu przez zamawiającego, - dokonania szkolenia w zakresie obsługi przedmiotu zamówienia 5
