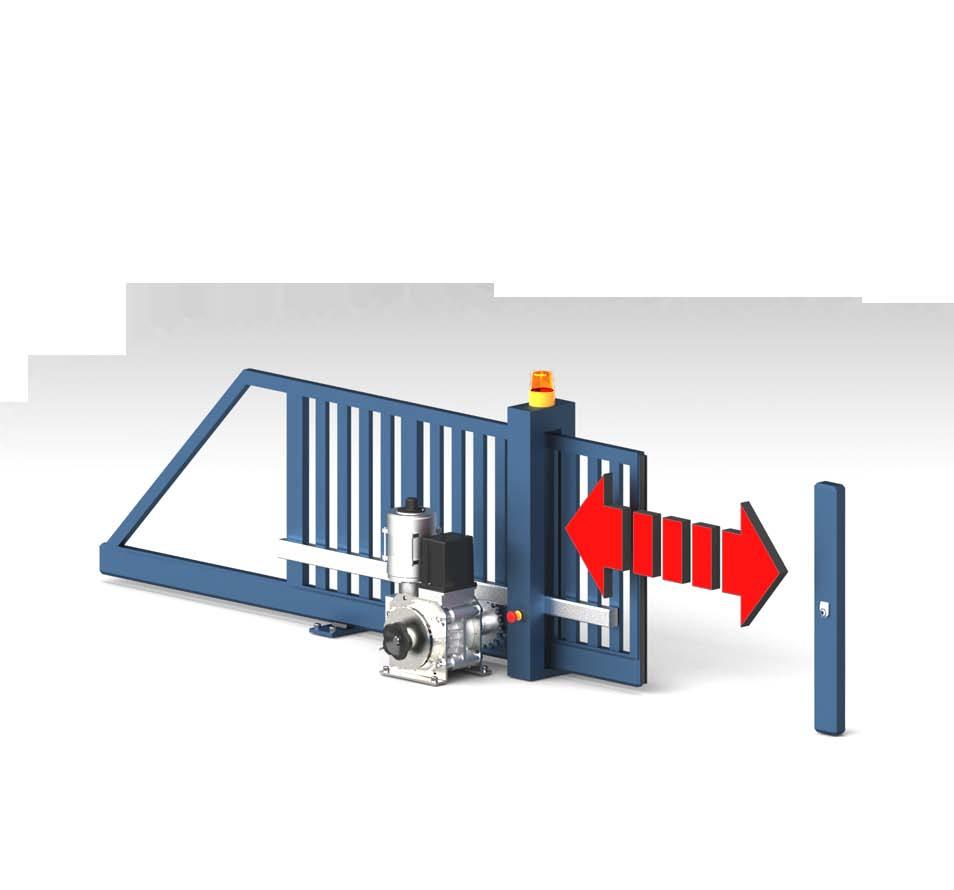

ELEKTROMATEN ST Napędy do bram przesuwnych

Transkrypt

1 ST Napędy do bram przesuwnych do bram przesuwnych ST 9.5 ST 80. Zdawczy moment obrotowy: Nm Zdawcza prędkość obrotowa: 5 - min - Sterowniki bramowe dla ST- WS 905 / TS Wszelkie zmiany zastrzeżone. (7_Ha).000

2

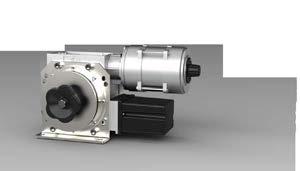

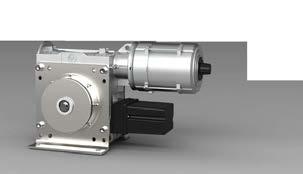

3 ST Do napędzania bram przesuwnych Typoszereg ST 9.5 ST 9. Typoszereg ST 6.5 ST 0. Typoszereg SG5R ST 60.5 ST 80. Napędy ST są specjalnymi napędami do bram przesuwnych stosowanych w przemyśle, składającymi się z: Przekładni ślimakowej ze zintegrowanym sprzęgłem poślizgowym, przełączanego wtykowo wału napędzanego do napędu prawostronnego / lewostronnego, hamulec magnetyczny (opcja), urządzenia do awaryjnego uruchamiania ręcznego (opcja), zintegrowanych wyłączników krańcowych (opcja), mocowania i silnika elektrycznego. Strona napędzana: Dostępny z lewo-lub prawostronnym trzpieniem napędowym Sprzęgło poślizgowe: Zintegrowane sprzęgło poślizgowe gwarantuje bezudarową pracę przy niewielkim zużyciu Hamulec magnetyczny (opcja): Dokładne pozycjonowanie w położeniu krańcowym, dodatkowo niewielkie nagrzewanie gwarantuje bezawaryjne działanie przy niskich temperaturach zewnętrznych Zintegrowane wyłączniki krańcowe (opcja): Nie ma konieczności instalowania wyłączników krańcowych przez inwestora Badania i certyfikaty Produkt sprawdzony zgodnie z: DIN EN 5 DIN EN 605- DIN EN SG5R Awaryjne uruchamianie ręczne (opcja) Np. bramy przesuwne podwieszane Awaryjna korba ręcznal NHK lub Awaryjny łańcuch ręczny KNH Zintegrowane wył. krańcowe (opcja) Krzywkowy wyłącznik krańcowy NES robocze, awaryjne, dodatkowe wyłączniki krańcowe Cyfrowy wyłącznik krańcowy DES Elektroniczny czujnik położenia, bez konieczności pozycjonowania przy zaniku napięcia Odrębne wył. krańcowe (opcja) Rolkowo-dźwigniowy wyłącznik krańcowy Indukcyjne wyłączniki krańcowe Mocowanie Kątownik mocujący (mocowanie standardowe) Płyta podłogowa Wykonania specjalne Podwyższona ilość załączeń na godzinę Inne napięcia, częstotliwości ST-TRK: napędy do bram przesuwnych ze sprzęgłem rozłączającym ST-SI: napędy do bram przesuwnych ze zintegrowanym mechanizmem chwytającym np. do bram przesuwnych pracujących na pochyłościach, na życzenie Sterownik bramy Podłączenie przez charakterystyczne złącza wtykowe, dzięki temu możliwa jest łatwa wymiana na inny sterownik firmy GfA Napięcie sterownicze: V Częstotliwość robocza: 50 / 60 Hz Napięcie zasilania: N~0V, ~0V, N~00V, ~00V Aktualne typy i wersje sterowników do bram przesuwnych opisano szczegółowo począwszy od strony.0. Wszelkie zmiany zastrzeżone. (7_Fd).0

4 . Dane techniczne Typoszereg ST 9.5 ST 9. ST 6.5 ST 6. ST 0.5 Zdawczy moment obrotowy Nm Zdawcza prędkość obrotowa min - Maksymalny ciężar bramy Prędkość bramy Ø Wału zdawczego N cm/ sec mm Zdawcza prędkość obrotowa otw./zam. z przemiennikiem częstotliwości min - Moc silnika Napięcie robocze Częstotliwość robocza Prąd roboczy Maks. liczba załączeń na godzinę 5 kw V - Hz Hz A / 6 / 6 / 6 / 6 / 6 0,0 0,7 0,55 0,0 0,75 ~0 / 00 ~0 / 00 ~0 / 00 ~0 / 00 ~0 / ,6 /,5, /,, /,8, /,8 5, /, Zakres wyłącznika krańcowego 6 Ciężar napędu Części zamienne: nr strony w katalogu Nr kat. rysunku montażowego (dxf, dwg) Nr katalogowy napędu kg 0 / 0 0 / 0 0 / 0 0 /0 0 / Typoszereg ST 0. ST 60.5 SG5R ST 60. SG5R ST 80.5 SG5R ST 80. SG5R Zdawczy moment obrotowy Nm Zdawcza prędkość obrotowa min - Maksymalny ciężar bramy N cm/ Prędkość bramy sec Ø Wału zdawczego mm Zdawcza prędkość obrotowa otw./zam. z przemiennikiem częstotliwości min - Moc silnika Napięcie robocze kw V - Hz / 6 / 6 / 6 / 6 / 0,85,0,50,0,00 ~0 / 00 ~0 / 00 ~0 / 00 ~0 / 00 ~0 / 00 Częstotliwość robocza Prąd roboczy Maks. liczba załączeń na godzinę 5 Zakres wyłącznika krańcowego 6 Ciężar napędu Części zamienne: nr strony w katalogu Nr kat. rysunku montażowego (dxf, dwg) Nr katalogowy napędu Hz A kg , /,6 7, /, 6,7 /,9 7,0 /, 8, /, / 0 0 / 60 0 /60 0 / 60 0 / Ogólnie obowiązuje: Stopień ochrony IP5, Dopuszczalny zakres temperatur od -0 C...+0 C (+60 C), przy trwale załączonym hamulcu elektromagnetycznym, napędy mogą być używane przy temperaturze otoczenia do -0 C, Ciągły poziom ciśnienia akustycznego 70 db(a) Patrz.6 Prędkość bramy przy zastosowaniu standardowego koła łańcuchowego, patrz 5. Obroty w kierunku otwierania przy 87 Hz, patrz.8 Prąd roboczy podczas rozruchu może krótkotrwale wzrosnąć -krotnie, patrz.7 i.8 5 W przypadku używania zakresu temperatur +0 C +60 C należy zredukować maksymalną ilość załączeń na godzinę o połowę, patrz także. 6 Maksymalnie możliwe obroty walu zdawczego przy zintegrowanych wyłącznikach krańcowych, patrz.9.0 Wszelkie zmiany zastrzeżone. (7_Fd)

5 . Wskazówki. Dyrektywy europejskie dla bram Dla wyrobu obowiązuje norma EN. W przypadku bram z napędem należy przestrzegać normy EN 5 z jej odsyłaczami do innych norm.. iczba załączeń na godzinę Podane wartości dopuszczalnych załączeń na godzinę (. Dane techniczne) obowiązują przy równomiernym rozłożeniu w czasie. Wartości te nie mogą one być przekroczone. W przypadku przekroczenia podanej liczby załączeń na godzinę (punkt, Dane techniczne) np. przy często otwieranych bramach należy zredukować siły ciągu (zapytanie).. Hamulec magnetyczny Dostępny w ramach opcji hamulec magnetyczny blokuje przy wyłączonym silniku wał napędzany. Umożliwia on dokładne pozycjonowanie w położeniach krańcowych. Bez hamulca magnetycznego możliwy jest wydłużony ruch bezwładny bramy. Niewielkie nagrzewanie się hamuleca magnetycznego gwarantuje bezawaryjne działanie przy niskich temperaturach zewnętrznych.. Samohamowanie / Hamulec W napędach bez hamulców sprężynowych przekładnia ślimakowa jest samohamowna i zatrzymuje się samoczynnie. Zatrzymanie napędu z hamulcem elektromagnetycznym zapewnia zabudowany hamulec. Sprawdzenia hamulca może dokonać tylko uprawniony fachowiec..5 Awaryjne uruchamianie ręczne W przypadku zaniku napięcia zasilającego po zwolnieniu sprzęgła poślizgowego możliwe jest ręczne otwarcie bramy. W ramach opcji możliwe jest też - np. dla bram przesuwnych pracujących u góry awaryjne uruchamianie ręczne za pomocą korby lub łańcucha..6 Moment obrotowy zdawczy / masa bramy / sprzęgło poślizgowe Zintegrowane sprzęgło poślizgowe gwarantuje bezudarową pracę przy niewielkim zużyciu. W zakładzie producenta zostaje ono ustawione na podane momenty obrotowe zdawcze. W przy- padku działania większych sił jakie mogą wystąpić np. podczas siłowego otwierania nabywca powinien podjąć dodatkowe środki, aby zapobiec nieuprawnionemu otwarciu bramy. Podane masy bram odnoszą się do poziomych bram przesuwnych z prowadzeniem szynowym..7 Wyłącznik silnikowy Przy doborze wyłączników silnikowych należy pamiętać, że chwilowy prąd roboczy podczas rozruchu może być nawet czterokrotnie większy od prądu znamionowego silnika..8 Praca z zewnętrznym przemiennikiem częstotliwości Dla zewnętrznych przemienników częstotliwości obowiązuje: Zwiększenie obrotów zdawczych powoduje większe obciążenie przekładni. W takim wypadku należy zredukować moment obrotowy zdawczy napędu. Zwiększenie obrotów zdawczych o 0% redukuje dopuszczalny moment obrotowy zdawczy o 5%. W przypadku wyższych obrotów zdawczych należy odpowiednio zredukować moment obrotowy zdawczy (ewent. zapytanie). Nie wolno przekraczać dopuszczalnych obrotów zdawczych (punkt, Dane techniczne). Należy przestrzegać sił roboczych ustalonych w normie EN 5 jak również dyrektywy zgodności elesktromagnetycznej EMV. Przy doborze zewnętrznych przemienników częstotliwości należy pamiętać, że krótkotrwały pobór prądu może być nawet czterokrotnie większy od prądu znamionowego silnika..9 Zintegrowany wyłącznik krańcowy Użytkownik bramy musi podjąć odpowiednie środki mające na celu zapobiegnięcie przeskakiwaniu elementów przekazujących (koło łańcuchowe, łańcuch, zębatka, etc.). Dokładność wyłączania w przypadku napędów z hamulecem magnetycznym przy zakresie pracy wyłączników krańcowych E0 wynosi ok. +/- 5 mm [przy E0 ok. +/- 5 mm]. Różnicę należy zniwelować za pomocą środków o charakterze budowlanym (np. wysokość profilu gumowego). W przypadku wyższych wymagań stawianych dokładności wyłączania polecamy odrębne wyłączniki krańcowe (dźwigniowe, indukcyjne, etc.).. Wymiary. ST 9.5 ST 9. Przekładnia ślimakowa ze sprzęgłem poślizgowym Silnik Skrzynka z zaciskami / opcja: Zintegrowane wyłączniki krańcowe Hamulec magnetyczny 5 Pokrętło do nastawiania sprzęgła poślizgowego 6 Wał napędzany na prawo (opcjonalnie: Na lewa) 7 Opcja: Sterownik bramy WS Osłona Dopuszczalna pozycja montażowa: Poziomo (jak na rysunku) lub pionowo (silnikiem do góry) Wszelkie zmiany zastrzeżone. (7_Fd).0

6 . ST 6.5 ST Przekładnia ślimakowa ze sprzęgłem poślizgowym Silnik 5 Pokrętło do nastawiania sprzęgła poślizgowego 6 Wał napędzany na prawo (opcjonalnie: Na lewa) 7 Opcja: Sterownik bramy WS Osłona Skrzynka z zaciskami / opcja: Zintegrowane wyłączniki krańcowe Hamulec magnetyczny ST 6.5 ST 6. ST 0.5 ST Dopuszczalna pozycja montażowa: Poziomo (jak na rysunku) lub pionowo (silnikiem do góry). ST 60.5 ST 80. SG5R Przekładnia ślimakowa ze sprzęgłem poślizgowym Silnik Skrzynka z zaciskami / opcja: Zintegrowane wyłączniki krańcowe Hamulec magnetyczny 5 Pokrętło do nastawiania sprzęgła poślizgowego 6 Wał napędzany na prawo (opcjonalnie: Na lewa) 7 Opcja: Sterownik bramy WS Osłona ST 60.5 ST 60. ST 80.5 ST 80. (SW 7) Dopuszczalna pozycja montażowa: Poziomo (jak na rysunku) lub pionowo (silnikiem do góry). Awaryjne uruchamianie ręczne opcja Typoszereg Awaryjna korba ręczna NHK Szybki łańcuch SK ( SG50) Awaryjny łańcuch ręczny KNH ( SG85 / SG5) Przestrzegać wskazówek zawartych w punkcie.5.0 Wszelkie zmiany zastrzeżone. (7_Fd) SG50 SG85 SG5 Nr kat. H

7 5. Mocowania / akcesoria 5. Płyta podłogowa ST 9.5 ST Pokrywa ST 9.5 ST 0. ST ST 9.5 / 9. Nr kat. 000 Do napędu prawostronnego / lewostronnego Pokrywa Nr kat Do napędu prawostronnego / lewostronnego Zamek kompletny do pokrywy Nr kat sztuki 5. Koła łańcuchowe / łańcuchy rolkowe Łańcuch (p x b) Opis Nr kat. B- (/ x 7/6 ) (9,05mm x,68mm) 6 B- ( x 7,0mm) (5,mm x 7,0mm),0m 5,0m Ogniwo spinające,5m 5,0m Ogniwo spinające Koła łańcuchowe do napędu ST 9.5 / ST 9. ST 6.5 ST 0. ST 60.5 ST 80. Oznaczenie iczba zębów Nr kat. D K D 0 D n D i B H B- (/ x 7/6 ) 0000,9 90 5, 0 6 B- ( x 7,0mm) , , 5 6 B- ( x 7,0mm) , , 5 5. Profil C do do łańcucha Nr kat. A B C S ST 9.5 / ST 9. ST 6.5 ST 80. B- (/ x 7/6 ) 007 9,5 6 B- ( x 7,0mm) ,5 5.5 Końcówka ze sprężyną talerzową do do łańcucha Nr kat. ST 9.5 / ST 9. ST 6.5 ST 80. B- (/ x 7/6 ) B- ( x 7,0mm) Wszelkie zmiany zastrzeżone. (7_Fd).05
