1 Silniki w strefach zagrożonych wybuchem zasilane z przemienników częstotliwości

2 Współpraca przemiennika z silnikiem Wiele możliwych kombinacji. Sinamics S Ex e Dynavert T Ex p Vario Ex d Robicon Perfect Harmony Loher Ex p (JHXP) Dynavert I H- Compact Vario Ex-n Sinamics G Loher Exn (JN.K)

3 Certyfikacja silnika Ex zasilanego z przemiennika Wymagania wg IEC/EN ,2,7,15 Budowa wzmocniona "e" - Strefa 1 Ognioszczelne "d" - Strefa 1 Z wewnętrznym nadciśnieniem "p" - Strefa 1 EN : 2010 (Informacja) Nieiskrzące "na" - Strefa 2 Norma EN : 2007 EN : 2007 EN : 2007 EN : 2005 Próba grzania dla zasilania z przemiennika (próba systemu) Tak Nie **) Nie **) Tak lub alternatywnie obliczenia Certyfikacja z indywidualnym przemiennikiem Wymagana Niewymagana **) Niewymagana **) Wymagana Modyfikacje przemiennika bez ponownej certyfikacji Niemożliwa Możliwa Niemożliwa (przemiennik wpisany W certyfikat) Możliwa (Wymagany kontakt z producentem silnika **) na podstawie próby grzania przeprowadzonej podczas próby typu

4 Certyfikacja silnika Ex zasilanego z przemiennika Wymagania użytkownika Od komponentu do certyfikowanego systemu Dane niezbędne przy zamówieniu Określenie zakresu pracy - Moc lub zakres mocy - Zakres prędkości (5 50Hz; Hz) - Charakterystyka momentu (kwadratowa / stałomomentowa) - Praca w osłabieniu pola - Typ przemiennika (rodzaj modulacji, ograniczenia prądowe) - Długość kabli / filtry oraz inne elementy ograniczające wartość napięcia na zaciskach silnika Typ certyfikacji Ex: - Dla strefy 1/ 21 próba typu przez jednostkę notyfikowaną - Dla strefy 2/22 deklaracja zgodności producenta lub alternatywnie deklaracja zgodności z jednostki notyfikowanej

5 Certyfikacja silnika Ex zasilanego z przemiennika Ochrona silnika Ochrona silnika (Możliwe) czynniki które powinny być brane pod uwagę: praca przy małych prędkościach ze zredukowanym chłodzeniem błędnie ustawione ograniczenia prądowe uszkodzenie zewnętrznego wentylatora chłodzącego Przemiennik z niekorzystnym napięciem wyjściowym (częstotliwości pulsowania, sposób modulacji) Przemiennik z napięciem wyjściowym o dużej zawartości harmonicznych Ciągła praca na ograniczeniu prądowym przemiennika. Ponieważ przemiennik ogranicza prąd silnika, silniki nie mogą być zabezpieczane wyłącznikami silnikowymi mierzącymi prąd silnika. Bezpośredni pomiar temperatury silnika (czujniki PT100 lub PTC) lub pośredni sposób zabezpieczenia temperaturowego silnika bazujący na mechanizmach wbudowanych w przemienniku częstotliwości.

6 Silnik Ex zasilany z przemiennika częstotliwości Użytkownik powinien zwrócić uwagę na: Szczególne warunki pracy opisane w certyfikacie np.: podłączenie zintegrowanych czujników temperatury. Parametryzację przemiennika Ograniczenia prądowe Instrukcję obsługi silnika Zachowanie zakresu pracy deklarowanego przez producenta. Spadek napięcia na filtrach i kablach Konfigurację zabezpieczeń termicznych silnika

7 Silnik Ex zasilany z przemiennika częstotliwości Wpływ parametryzacji przemiennika Przykład 1: silnik Loher DNWL-500LX-06A 1655kW 50Hz; silnik ognioszczelny o płaszczowym chłodzeniu wodnym; T4 próba grzania przy 10Hz 330kW Miejsce Wynik pomiaru napięcie sinus. (50 Hz) Wynik zestaw parametrów 1 Wynik zestaw parametrów 2 stojan korpus łożysko NDE C łożysko 138 NDE przeciążenie Łożysko nie może być zabezpieczone przez czujnik temperatury zabudowany w uzwojeniach Zintegrować monitoring łożysk z ochroną silnika Niekorzystna parametryzacja przemiennika może mieć negatywny wpływ na bezpieczną pracę silnika

8 Silnik Ex zasilany z przemiennika częstotliwości Wpływ parametryzacji przemiennika Przykład 2: Silnik Siemens 1MS CN90-Z zasilany z przemiennika Perfect Harmony 1000kW, 60Hz, 4160V; wykonanie: Strefa 2, na, T3 Próba grzania przy 760kW, 57Hz: Miejsce Napięcie sinus. Zasilanie z pomiaru Perfect Harmony stojan wirnik łożyska DE Wniosek: brak różnic w przyrostach temperatury pomiędzy zasilaniem z przemiennika a zasilaniem z sieci.

9 Silnik Ex zasilany z przemiennika częstotliwości Dynavert I Dynavert T Sinamics G Sinamics S Robicon Perfect Harmony Jeden certyfikat dla całego systemu: silnik+przemiennik Bezpośredni pomiar temperatury. Ex e Ex d Loher/ Siemens Ex p Vario Ex-n Loher/ Siemens Ex-n Dostawa całego systemu od jednego producenta zwiększa bezpieczeństwo

10 SINAMICS G180 Sinamics G180 wykonanie szafowe Sinamics G180 system szafowy Sinamics G180 jednostki kompaktowe Gotowe do podłączenia jednostki szafowe Jako Dedykowane rozwiązania napędowe dla O&G, oraz przemysłu chemicznego Gotowe do podłączenia zespoły szafowe Jako Dedykowane rozwiązania napędowe dla O&G, oraz przemysłu chemicznego Jednostki kompaktowe Jako Dedykowane rozwiązania napędowe dla O&G, oraz przemysłu chemicznego

11 SINAMICS G180 Zakres mocy Sinamics G180 zakres napięć i mocy SINAMICS G V V V V 6 12/6 400V V 6 12/ KW 6000 KW 5000 KW 4500 KW 3930 KW 3590 KW 3180 KW 2910 KW 2650 KW 2350 KW 2090 KW 1910 KW 1750 KW 1600 KW 1380 KW 1210 KW 1000 KW 900 KW 800 KW 710 KW 630 KW 560 KW 500 KW 400 KW 315 KW 250 KW 200 KW 160 KW 132 KW 110 KW 90 KW 75 KW 55 KW 45 KW 37 KW 30 KW 22 KW 15 KW 11 KW 7.5 KW 5.5 KW 4 KW 2.2 KW * 1 * 1 * 1 * 1 na zapytania

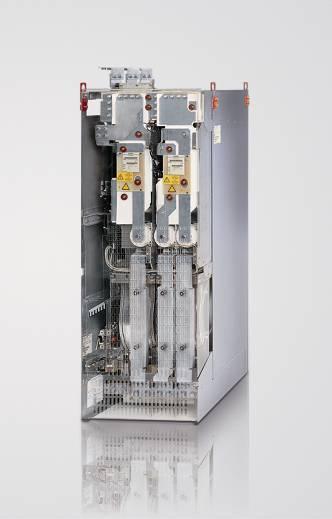

12 SINAMICS G150 / G kw do 2700 kw V Sinamics G kw do 1000 kw V 110 kw do 900 kw V kw do 800 kw Sinamics G kw do 560 kw V 110 kw do 560 kw V V

13 SINAMICS PERFECT HARMONY GH180 Przemienniki średniego napięcia seria Napięcie na wyjściu Moc wyjściowa 6SR4 02 chłodzenie powietrzne Aż do 11.0 kv 0.15 do 4.3 MW 6SR3 02 chłodzenie powietrzne Aż do 7.2 kv 1.3 do 6.0 MW 6SR3252 chłodzenie wodne Aż do 8.0 kv 3.0 do 14.2 MW 6SR4 02 6SR3 02 6SR3252
