NOXA PRO TECHNOLOGIA INWERTEROWA

Transkrypt

1 NOXA PRO TECHNOLOGIA INWERTEROWA Zwiększenie prędkości obrotowej silnika sprężarki poprzez sterowanie częstotliwością pracy zapewnia dużą moc podczas rozruchu, doprowadza temperaturę do strefy komfortu szybciej niż w przypadku jednostek bez inwertera. Schłodzenie nagrzanych oraz ogrzanie chłodnych pomieszczeń realizowane jest szybciej i ze zwiększoną skutecznością. Częstotliwość pracy silnika sprężarki oraz zmiana temperatury w pomieszczeniu są monitorowane w celu wyznaczenia najefektywniejszego przebiegu fali dla utrzymania temperatury w strefie komfortu. Pozwala to wyeliminować duże wahania temperatury, charakterystyczne dla systemów typu włącz-wyłącz oraz gwarantuje przyjemne, komfortowe warunki w pomieszczeniu. Wykres porównania technologii inwerterowej i włącz-wyłącz Temperatura Inwerter - mała róznica temperatur Inwerter pozwala szybko osiągnąć docelową temperaturę Inwerter Temperatura zadana Brak inwertera Czas Brak inwertera - duże wahania temperatury

2 WYSOKA EFEKTYWNOŚĆ ENERGETYCZNA Zastosowanie najnowszych technologii inwerterowych umożliwia automatyczną regulację obciążenia urządzeń zgodnie z zapotrzebowaniem. Pozwala to osiągnąć wysokie parametry według klasyfikacji energooszczędności, przyczyniając się do obniżenia zużycia energii w domach jednorodzinnych i wielu innych obiektach. Efektywność energetyczna pomp ciepła oferowanych przez firmę Noxa wynosi powyżej 3,1 w punkcie A2/W35, a współczynnik SCOP zgodny z normą PN-EN14825 wynosi powyżej 3,4. Porównanie sprawności energetycznej 4,50 4,00 3,50 3,00 COP 2,50 2,00 1,50 1,00 0,50 0,00 6,00 10,00 15,00 20,00 25,00 28,00 40,00 45,00 Wydajność grzewcza [kw] KRZYWA KOMPENSACJI TEMPERATURY KRZYWA GRZEWCZA Wraz ze wzrostem temperatury zewnętrznej, maleje zapotrzebowanie a ciepło budynku, a temperatura zasilania systemu grzewczego może być obniżona zgodnie z aktualnym zapotrzebowaniem budynku. Uzyskana w ten sposób krzywa grzewcza budynku wskazuje jaką temperaturą wody grzewczej powinien być zasilany system grzewczy przy danej temperaturze zewnętrznej. Zabieg ten pozwala na oszczędność kosztów eksploatacji budynku, gdyż wraz ze spadkiem temperatury zasilania systemu grzewczego, wzrasta efektywność energetyczna pompy ciepła. Pompy ciepła Noxa Pro dają możliwość sterowania pompą za pomocą krzywej grzewczej, którą użytkownik może sam definiować w zakresie temperatur zewnętrznych od -20 C do 40 C. Pozwala to zaoszczędzić do 15% kosztów eksploatacji budynku Temperatura zasilania systemu grzewczego [ C] Temperatura powietrza zewnętrznego [ C] Bez kompresji Z kompresją noxaeurope.com

3 NOXA PRO POMPY CIEPŁA O WYDAJNOŚCI POWYŻEJ 45 kw W WERSJI SPLIT Noxa posiada w swojej ofercie pompy ciepła o wydajności grzewczej powyżej 45 kw i efektywności energetycznej powyżej 4,2 TRYB ANTYLEGIONELLA Pompy ciepła Noxa Pro wyposażono w program zwalczający bakterie Legionella. Urządzenie co tydzień realizuje przegrzew zasobnika CWU powyżej 70 C, chroniąc ciepłą wodę użytkową przed wystąpieniem szczepu bakterii Legionella. Bakteria Legionella ginie natychmiast. 90% bakterii Legionella ginie po 2 min. Temperatura idealna dla rozmnażania się bakterii Legionella. Bakteria Legionella istnieje, ale jest nieaktywna. WYMIENNIK ZE STALI NIERDZEWNEJ Wymiennik ze stali nierdzewnej w klasie odporności ASI 316 oraz klasie odporności lutu ASI 316 L pozwala na pracę pompy ciepła w środowisku agresywnym, czyli przy zastosowaniu roztworu glikolu lub do ogrzewania chlorowanej wody basenowej.

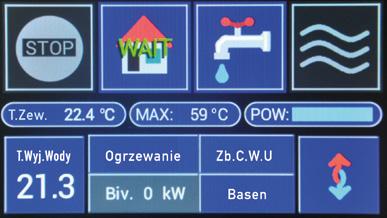

4 STEROWNIK W JĘZYKU POLSKIM Pompa ciepła Noxa Pro posiada sterownik w języku polskim. Oprócz podstawowych funkcji: sterowanie ogrzewaniem budynku, przygotowaniem ciepłej wody użytkowej i ogrzewaniem basenu, możemy programować automatyczną pracę urządzenia i krzywą grzewczą budynku. Symbol ogrzewania Symbol przedstawiający działanie jednostki zewnętrznej Wymagana temperatura wody wyjściowej Symbol zbiornika sanitarnego Symbol ogrzewania basenu Wskaznik mocy jednostki zewnętrznej Temperatura zewnętrzna Ustawienia ogrzewania Wyjściowa temperatura wody Sygnalizacja czynności źródła biwalentnego Ustawienia zbiornika sanitarnego Ustawienia ogrzewania basenu OGRZEWANIE W TRYBIE EKWITERMALNYM Pompy ciepła Noxa Pro wyposażono w automatyczną pracę w trybie ekwitermalnym. Użytkownik może sam zadecydować jaka temperatura zasilania wody odpowiadała będzie konkretnej temperaturze zewnętrznej. Zakres wyboru temperatury wyjściowej wody zawiera się w przedziale C. OGRZEWANIE W TRYBIE BASENOWYM W okresach przejściowych korzystanie z basenu jest niemożliwe ze względu na zbyt niską temperaturę wody. Wykorzystując pompę ciepła Noxa Pro można w sposób oszczędny ogrzewać wodę basenową i korzystać z basenu nawet w chłodniejsze dni. Specjalny wymiennik ze stali nierdzewnej zapewnia działanie nawet w przypadku, gdy woda basenowa jest dezynfekowana chemicznie. Zakres ustawień temperatury zawiera się w przedziale 20 ~ 60 C dodatkowo można przyspieszyć czas ogrzewania wody basenowej wykorzystując źródło biwalentne (możliwość wyboru wydajności w zakresie kw). noxaeurope.com

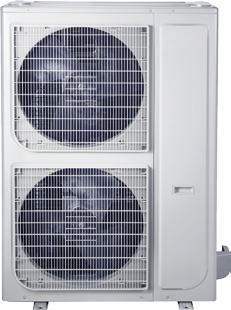

5 Po Út St Čt Pá So Ne 0c PROG NOXA PRO PRACA KASKADOWA Pompy ciepła Noxa PRO mogą zostać wyposażone w możliwość łączenia je w systemy kaskadowe. Ta funkcjonalność pozwala na podłączenie 2 pomp w jeden system grzewczy. W przypadku chęci skorzystania z funkcjonalności kaskadowej oraz podłączenia większej ilości pomp ciepłą w celu stworzenia bardziej rozległego system grzewczego o większej wydajności proszę skontaktować się z Doradcą Techniczno-Handlowym. Schemat podłączenia kaskaskadowego pompy ciepła. Schemat poglądowy - może on różnić sie w zależności od sposobu, miejsca oraz wielkości instalacji. Domowa skrzynka rozdzielcza 3x400V PEN t Termostat pokojowy (opcja) Czujnik Temperatury Ragulacja Ekwitermalna (opcja) Jednostka wewnętrzna Zawór Jednostka zewnętrzna Jednostka wewnętrzna 1 Termostat naczynia kompensacyjnego (element dodatkowy) 2 Termostat naczynia kompensacyjnego (element dodatkowy) Naczynie wzbiorcze Pompa cyrkulacyjna Obieg grzewczy Jednostka zewnętrzna Zawór Naczynie kompensacyjne min. 500l Filtr wodny

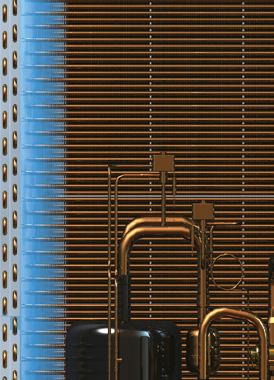

6 KOMUNIKACJA BMS Pompy ciepła mogą być podłączone do systemu centralnego sterowania budynkiem BMS po protokole ModBus. Wymagana dodatkowa informacja przy składaniu zamówienia. Moduł komunikacyjny RS485 (opcja) ModBus WYSOKOWYDAJNY WYMIENNIK TYPU SIGMA Z POWŁOKĄ HYDROFILOWĄ Lamele wymiennika pokryte są fabrycznie powłoką hydrofilową, która zabezpiecza wymiennik przed korozją i zapobiega osadzaniu się kropel wody na wymienniku. Wydłuży to okresy pracy po odszronieniu wymiennika oraz zwiększają żywotność urządzenia, przy zachowaniu jego wydajności i efektywności. Zwiększenie powierzchni wymiany ciepła poprzez żebrowanie rur od strony czynnika chłodniczego, gwarantuje wysokie sprawności energetyczne. Poprzedni wygląd Nowy wygląd Wewnętrznie gwintowane miedziane rury, poprawiona wymiana ciepła noxaeurope.com

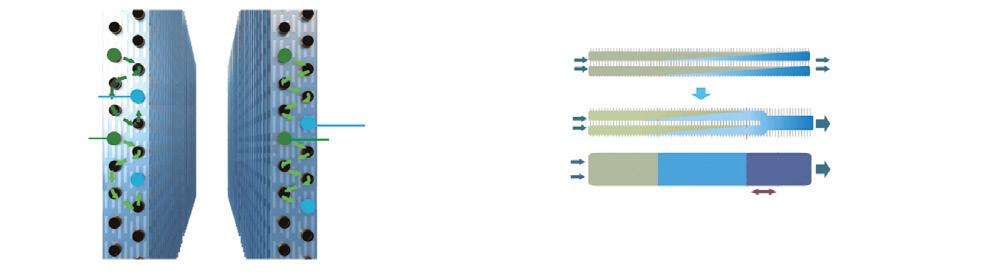

7 NOXA PRO Technologia Sigma charakteryzuje się wysoką sprawnością wymiany ciepła. Nowa konstrukcja wymienników oraz lamele z powłoką hydrofilową, zapewniają wysocewydajną wymianę ciepła w każdych trybach pracy urządzenia. Przykład Wymiennik z tradycyjnym przepływem czynnika pozwala przy temperaturze zewnętrznej +35 C, schłodzić czynnik chłodniczy do temp. 43 C. Technologia Sigma w tych samych warunkach schładza czynnik do temp. 37,1 C. Dzięki temu wentylator skraplacza zużywa mniej energii elektrycznej, a czynnik chłodniczy jest dochłodzony. Zwiększoną wydajność wymiany ciepła i oszczędność w eksploatacji uzyskano poprzez zmianę usytuowania lameli wymiennika. Zwiększenie powierzchni wymiany ciepła i zmniejszenie oporu przepływającego powietrza, spowodowało efektywniejszą pracę urządzenia. Gaz Standardowy design Ciecz 37 C 75 C 75 C 43 C Gaz Gaz Wymiennik V5E Gas Gaz-Ciecz Ciecz Ciecz Ciecz Wymiennik typu δ Efektywniejsze schłodzenie czynnika

8 SPRĘŻARKA WYSOKIEJ WYDAJNOŚCI DC INWERTER Urządzenia marki Noxa osiągają najlepszą na rynku klasę wydajności energetycznej EER dla trybu chłodzenia i COP dla trybu grzania,dzięki wykorzystaniu bezszczotkowego reluktancyjnego silnika DC sprężarki, silnika wentylatora DC oraz wymiennika ciepła o zwiększonej wydajności. Te właściwości pozwalają na oszczędność zużycia energii o 25%. Mocne magnesy zapewniają wysoki moment obrotowyi wydajność, dzięki czemu uzyskujemy zmniejszenie wielkości urządzenia o 70%. Nowa struktura podwyższonych średnich częstotliwości działania Specjalnie zaprojektowana sprężarka typu scroll Rozproszone uzwojenie Skupione uzwojenie Zwarta budowa, waga zmniejszona o 50% Efektywność wirnika Stojan silnika DC z magnesem wykonanym z pierwiastków ziem rzadkich, polepsza pracę przy niskich częstotliwościach Nowy silnik DC ze skupionym uzwojeniem Silnik DC z rozproszonym uzwojeniem Prędkość wirnika (Hz) FUNKCJA AUTOMATYCZNEGO ZDMUCHIWANIA ŚNIEGU Zimą śnieg może gromadzić się na jednostce zewnętrznej, powodując obniżenie sprawności systemu. Funkcja automatycznego zdmuchiwania śniegu służy do usuwania nagromadzonego opadu, dzięki czemu system jest zawsze wysokosprawny - nawet w rejonach o wysokim zaśnieżeniu. Seria MDV V5E noxaeurope.com Inna marka

9 NOXA PRO SPECYFIKACJA TECHNICZNA Model Noxa Pro H800 Si Noxa Pro H1100Si Noxa Pro H1400Si Wydajność grzewcza A7/W35* kw 7,1 14,5 17,5 Pobór mocy A7/W35* kw ,54 4,60 COP dla A7/W35* - 3,70 4,10 3,80 Wydajność grzewcza A2/W35* kw 5,3 10,8 14,5 Pobór mocy A2/W35* kw 1,61 3,27 4,51 COP dla A2/W35* - 3,30 3,30 3,22 SCOP - 3,65 3,86 3,60 Klasa efektywności energetycznej - A++ A+++ A++ Wydajność chłodnicza A35/W10 kw 4,2 7,9 13,4 Pobór mocy elektrycznej A35/W10 kw 1,29 2,45 4 EER A35/W10-3,26 3,22 3,35 Jednostka wewnętrzna H800Si H1100Si H1400Si Zasilanie V/~/Hz 400/3/50 400/3/50 400/3/50 Zabezpieczenie elektryczne A Wymiary wysokość mm głębokość mm szerokość mm Masa kg Poziom ciśnienia akustycznego db(a) Zakres temperatury wody na zasileniu grzanie 20 ~ ~ ~ 60 chłodzenie 10 ~ 20 7 ~ 20 7 ~ 20 Zakres temperatur pracy dla CWU Podłączenie instalacji wodnej (wlot/wylot) cal (mm) 1 (DN25) 1 (DN25) 1 (DN25) Moc grzałek elektrycznych kw Zakres pracy grzałek elektrycznych kw 2/4/6 2/4/6 2/4/6 Wymiennik ciepła producent - Alfa Laval Alfa Laval Alfa Laval typ - płytowy płytowy płytowy Jednostka zewnętrzna MOCA-24HFN1-QRDA MOCA-24HFN1-QRDA MOEA-48HFN1 Zasilanie V/~/Hz MOCA-24HFN1-QRDA MODA-36HFN1 MOEA-48HFN1 Zabezpieczenie elektryczne A 230/1/50 400/3/50 400/3/50 Wymiary wysokość mm głębokość mm szerokość mm Masa kg Poziom ciśnienia akustycznego db(a) 49,0 78,9 108,1 Sprężarka typ - 60, technologia - rotacyjna rotacyjna rotacyjna Rekomendowany grzanie inverter inverter inverter zakres pracy chłodzenie -15 ~ ~ ~ 24 Orurowanie chłodnicze ciecz/gaz mm -15 ~ ~ ~ 50 Czynnik chłodniczy typ - ø9.52/ø15.9 ø9.52/ø15.9 ø9.52/ø15.9 ilość kg R410A R410A R410A Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika 30/35, temperatura powietrza zewnętrznego 7, A2/W35: temperatura wody po stronie użytkownika 30/35, temperatura powietrza zewnętrznego 2, Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203)

10 SPECYFIKACJA TECHNICZNA Model Noxa Pro H1500Si Noxa Pro H1600Si Noxa Pro H1800Mi Wydajność grzewcza A7/W35* kw 21,0 28,0 32,0 Pobór mocy A7/W35* kw 5,38 6,83 8,00 COP dla A7/W35* - 3,90 4,11 4,00 Wydajność grzewcza A2/W35* kw 17,8 25,0 28,5 Pobór mocy A2/W35* kw 5,74 8,06 9,19 COP dla A2/W35* - 3,10 3,10 3,10 SCOP - 3, Klasa efektywności energetycznej - A Wydajność chłodnicza A35/W10 kw 15,9 22,10 27,10 Pobór mocy elektrycznej A35/W10 kw 4,76 6,25 7,68 EER A35/W10-3,34 3,54 3,53 Jednostka wewnętrzna H1500Si H1600Si H1800Mi Zasilanie V/~/Hz 400/3/50 400/3/50 400/3/50 Zabezpieczenie elektryczne A Wymiary wysokość mm głębokość mm szerokość mm Masa kg Poziom ciśnienia akustycznego db(a) Zakres temperatury wody na zasileniu grzanie 20 ~ ~ ~ 60 chłodzenie 7 ~ 20 7 ~ 20 7 ~ 20 Zakres temperatur pracy dla CWU ~ ~ +24 Podłączenie instalacji wodnej (wlot/wylot) cal (mm) 1 (DN25) 1 (DN25) 1 1/2 (DN40) Moc grzałek elektrycznych kw Zakres pracy grzałek elektrycznych kw 2/4/6 6/12/18 6/12/18 Wymiennik ciepła producent - Alfa Laval Alfa Laval Alfa Laval typ - płytowy płytowy płytowy Jednostka zewnętrzna MOEA-55HFN1 MV5-E252W/ MV5-E280W/ Zasilanie V/~/Hz 400/3/50 400/3/50 400/3/50 Zabezpieczenie elektryczne A Wymiary wysokość mm głębokość mm szerokość mm Masa kg 112,8 219,0 219,0 Poziom ciśnienia akustycznego db(a) 62, Sprężarka typ - rotacyjna scroll scroll technologia - inverter inverter inverter Rekomendowany grzanie -15 ~ ~ ~ 24 zakres pracy chłodzenie -15 ~ 50-5 ~ 48-5 ~ 48 Orurowanie chłodnicze ciecz/gaz mm ø9.52/ø15.9 ø12.7/ø25.4 ø12.7/ø25.4 Czynnik chłodniczy typ - R410A R410A R410A ilość kg 4,30 9,00 9,00 Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika 30/35, temperatura powietrza zewnętrznego 7, A2/W35: temperatura wody po stronie użytkownika 30/35, temperatura powietrza zewnętrznego 2, Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203) noxaeurope.com

11 NOXA PRO SPECYFIKACJA TECHNICZNA Model Noxa Pro H2100Mi Noxa Pro H2200Si Wydajność grzewcza A7/W35* kw 44,0 49,0 Pobór mocy A7/W35* kw 11,00 12,56 COP dla A7/W35* - 4,00 3,90 Wydajność grzewcza A2/W35* kw 38,1 42,7 Pobór mocy A2/W35* kw 12,29 13,77 COP dla A2/W35* - 3,10 3,10 SCOP Klasa efektywności energetycznej Wydajność chłodnicza A35/W10 kw 35,60 39,80 Pobór mocy elektrycznej A35/W10 kw 13,39 11,74 EER A35/W10-3,43 3,39 Jednostka wewnętrzna H2100Mi H2200Mi Zasilanie V/~/Hz 400/3/50 400/3/50 Zabezpieczenie elektryczne A wysokość mm Wymiary głębokość mm szerokość mm Masa kg Poziom ciśnienia akustycznego db(a) Zakres temperatury grzanie 20 ~ ~ 60 wody na zasileniu chłodzenie 7 ~ 20 7 ~ 20 Zakres temperatur pracy dla CWU -20 ~ ~ +24 Podłączenie instalacji wodnej (wlot/wylot) cal (mm) 1 1/2 (DN40) 1 1/2 (DN40) Moc grzałek elektrycznych kw Zakres pracy grzałek elektrycznych kw 6/12/18 6/12/18 Wymiennik ciepła producent - Alfa Laval Alfa Laval typ - płytowy płytowy Jednostka zewnętrzna MV5-E400W/ MV5-E450W/ Zasilanie V/~/Hz 400/3/50 400/3/50 Zabezpieczenie elektryczne A wysokość mm Wymiary głębokość mm szerokość mm Masa kg 297,0 297,0 Poziom ciśnienia akustycznego db(a) Sprężarka typ - scroll scroll technologia - inverter inverter Rekomendowany grzanie -20 ~ ~ 24 zakres pracy chłodzenie -5 ~ 48-5 ~ 48 Orurowanie chłodnicze ciecz/gaz mm ø15,9/ø31,8 ø15,9/ø31,8 Czynnik chłodniczy typ - R410A R410A ilość kg 13,00 13,00 Parametry wyznaczono na podstawie: A7/W35: temperatura wody po stronie użytkownika 30/35, temperatura powietrza zewnętrznego 7, A2/W35: temperatura wody po stronie użytkownika 30/35, temperatura powietrza zewnętrznego 2, Poziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie PN EN 11203)

12 AKCESORIA Akcesoria Oznaczenia S-type 816 W-type 908 SD-type 816 KD-type 918 WD-type 908 Evo System Noxa M3+ Opis Prosty termostat pokojowy Termostat pokojowy z programatorem tygodniowym Prosty termostat pokojowy ze zdalną komunikacją Termostat pokojowy z prezentacją aktualnej temperatury ze zdalną komunikacją Termostat pokojowy z programatorem tygodniowym ze zdalną komunikacją Sterownik systemów grzewczych Sterownik obiegów grzewczych Akcesoria Oznaczenia Opis NAB-3W-F-25 Zawór trójdrogowy 1 NAB-3W-F-40 Zawór trójdrogowy 1 1/2 NAB Siłownik do zaworów trójdrogowych Akcesoria montowane na zamówienie w pompie ciepła Oznaczenia Modbus RS-232 Modbus RS-485 Opis Pompa ciepła wyposażona w moduł komunikacyjny Modbus RS-232 Pompa ciepła wyposażona w moduł komunikacyjny Modbus RS-485 noxaeurope.com

13 PRZYKŁADOWE ROZWIĄZANIA SCHEMAT KOTŁOWNI 1 OBIEG Z OGRZEWANIEM OBIEG Z OGRZEWANIEM OBIEG Z KLIMAKONWEKTORAMI GRZEJNIKOWYM PODŁOGOWYM Twe1 Twe2 Twe3 FCU T T Tco1 Tco2 Tco2 Pco1 Pco2 Pco3 Zco2 Zco3 Tzrs 1. Tzew 3. STEROWNIK Noxa M3+ JEDNOSTKA ZEWNĘTRZNA GRZ wodociąg L.p. Element instalacji ilość 1. Wewnętrzny moduł hydrauliczny 2. Jednostka zewnętrzna 1 szt. 6 kw 10 kw 15 kw 20 kw 25 kw 28 kw 40 kw 45 kw 1 szt. H800Si H1100Si H1400Si H1500Si H1600Si H1800Mi H2100Mi H2200Mi MOCA-24HFN1 -QRDA MODA-36HFN1 MOEA-48HFN1 MOEA-55HFN1 MV5-E252W/ MV5-E280W/ MV5-E400W/ MV5-E450W/ 3. Zasobnik CWU VPB 1 szt. VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R 4. Filtr siatkowy typu Y 1 szt. 1" 1" 1" 1" 1" 5. Filtr siatkowy typu Y 1 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" Zawór odcinający 9 szt. 1" 1" 1" 1" 1" Zawór odcinający 3 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 8. Zbiornik buforowy 1 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać 9. Zawór bezpieczeństwa 1 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać Zawór zwrotny 3 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" Naczynie wzbiorcze 2 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać 12. Zawór trójdrogowy 1 szt. 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia.

14 T T OBIEG Z OGRZEWANIEM OBIEG Z OGRZEWANIEM GRZEJNIKOWYM PODŁOGOWYM Twe1 Twe2 Tco1 Tco2 Pco1 Pco2 1. Zco2 Tzrs 9. JEDNOSTKA ZEWNĘTRZNA Tzew 3. STEROWNIK Noxa M GRZ Kocioł / Kominek z płaszczem wodnnym 5. wodociąg. SCHEMAT KOTŁOWNI 2 L.p. Element instalacji ilość 1. Wewnętrzny moduł hydrauliczny 2. Jednostka zewnętrzna 1 szt. 6 kw 10 kw 15 kw 20 kw 25 kw 28 kw 40 kw 45 kw 1 szt. H800Si H1100Si H1400Si H1500Si H1600Si H1800Mi H2100Mi H2200Mi MOCA-24HFN1 -QRDA MODA-36HFN1 MOEA-48HFN1 MOEA-55HFN1 MV5-E252W/ MV5-E280W/ MV5-E400W/ MV5-E450W/ 3. Zasobnik CWU VPB 1 szt. VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R 4. Filtr siatkowy typu Y 1 szt. 1" 1" 1" 1" 1" 5. Filtr siatkowy typu Y 1 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" Zawór odcinający 11 szt. 1" 1" 1" 1" 1" Zawór odcinający 3 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 8. Zbiornik buforowy 1 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać 9. Zawór bezpieczeństwa 1 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać Zawór zwrotny 3 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" Naczynie wzbiorcze 2 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać 12. Zawór trójdrogowy 1 szt. 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 13. Zawór zwrotny 2 szt. 1" 1" 1" 1" 1" 1" 1" 1" Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. noxaeurope.com

15 NOXA PRO SCHEMAT KOTŁOWNI 3 T T OBIEG Z OGRZEWANIEM OBIEG Z OGRZEWANIEM GRZEJNIKOWYM PODŁOGOWYM Twe1 Twe2 BASEN Tco1 Tco2 12. Wymiennik basenowy Pco1 Pco2 1. Zco2 Tzrs Tzew 3. STEROWNIK Noxa M3+ JEDNOSTKA ZEWNĘTRZNA GRZ Kocioł / Kominek z płaszczem wodnnym 5. wodociąg L.p. Element instalacji ilość 1. Wewnętrzny moduł hydrauliczny 2. Jednostka zewnętrzna 1 szt. 6 kw 10 kw 15 kw 20 kw 25 kw 28 kw 40 kw 45 kw 1 szt. H800Si H1100Si H1400Si H1500Si H1600Si H1800Mi H2100Mi H2200Mi MOCA-24HFN1 -QRDA MODA-36HFN1 MOEA-48HFN1 MOEA-55HFN1 MV5-E252W/ MV5-E280W/ MV5-E400W/ MV5-E450W/ 3. Zasobnik CWU VPB 1 szt. VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R 4. Filtr siatkowy typu Y 1 szt. 1" 1" 1" 1" 1" 5. Filtr siatkowy typu Y 1 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" Zawór odcinający 13 szt. 1" 1" 1" 1" 1" Zawór odcinający 3 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 8. Zbiornik buforowy 1 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać 9. Zawór bezpieczeństwa 1 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać Zawór zwrotny 5 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" Naczynie wzbiorcze 2 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać 12. Zawór trójdrogowy 2 szt. 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 13. Zawór zwrotny 2 szt. 1" 1" 1" 1" 1" 1" 1" 1" Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia.

16 SCHEMAT KOTŁOWNI 4 T T OBIEG Z OGRZEWANIEM OBIEG Z OGRZEWANIEM GRZEJNIKOWYM PODŁOGOWYM Twe1 Twe2 Tco1 Tco2 12. Kolektor słoneczny 1. Wymiennik basenowy Pco1 Pco2 Zco2 Tzrs JEDNOSTKA ZEWNĘTRZNA STEROWNIK Noxa M Tzew GRZ Kocioł / Kominek z płaszczem wodnnym wodociąg 5. L.p. Element instalacji ilość 1. Wewnętrzny moduł hydrauliczny 2. Jednostka zewnętrzna 1 szt. 6 kw 10 kw 15 kw 20 kw 25 kw 28 kw 40 kw 45 kw 1 szt. H800Si H1100Si H1400Si H1500Si H1600Si H1800Mi H2100Mi H2200Mi MOCA-24HFN1 -QRDA MODA-36HFN1 MOEA-48HFN1 MOEA-55HFN1 MV5-E252W/ MV5-E280W/ MV5-E400W/ MV5-E450W/ 3. Zasobnik CWU VPB 1 szt. VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R VPB 300 R 4. Filtr siatkowy typu Y 1 szt. 1" 1" 1" 1" 1" 5. Filtr siatkowy typu Y 2 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" Zawór odcinający 4 szt. 1" 1" 1" 1" 1" Zawór odcinający 14 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 8. Zbiornik buforowy 1 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać 9. Zawór bezpieczeństwa 2 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać Zawór zwrotny 6 szt. 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" Naczynie wzbiorcze 3 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać 12. Zawór trójdrogowy 2 szt. 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 1" -1" - 1" 13. Zawór zwrotny 2 szt. 1" 1" 1" 1" 1" 1" 1" 1" 14. Pompa obiegu solarnego 1 szt. dobrać dobrać dobrać dobrać dobrać dobrać dobrać dobrać 15. Zestaw solarny (Solar Kit) 1 szt. opcjonalny opcjonalny opcjonalny opcjonalny opcjonalny opcjonalny opcjonalny opcjonalny Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą Techniczno-Handlowym w celu doboru urządzenia. noxaeurope.com
