Pompy ciepła powietrze-woda. Pompy ciepła do ciepłej wody użytkowej

Transkrypt

1 Pompy ciepła powietrze-woda Pompy ciepła do ciepłej wody użytkowej

2

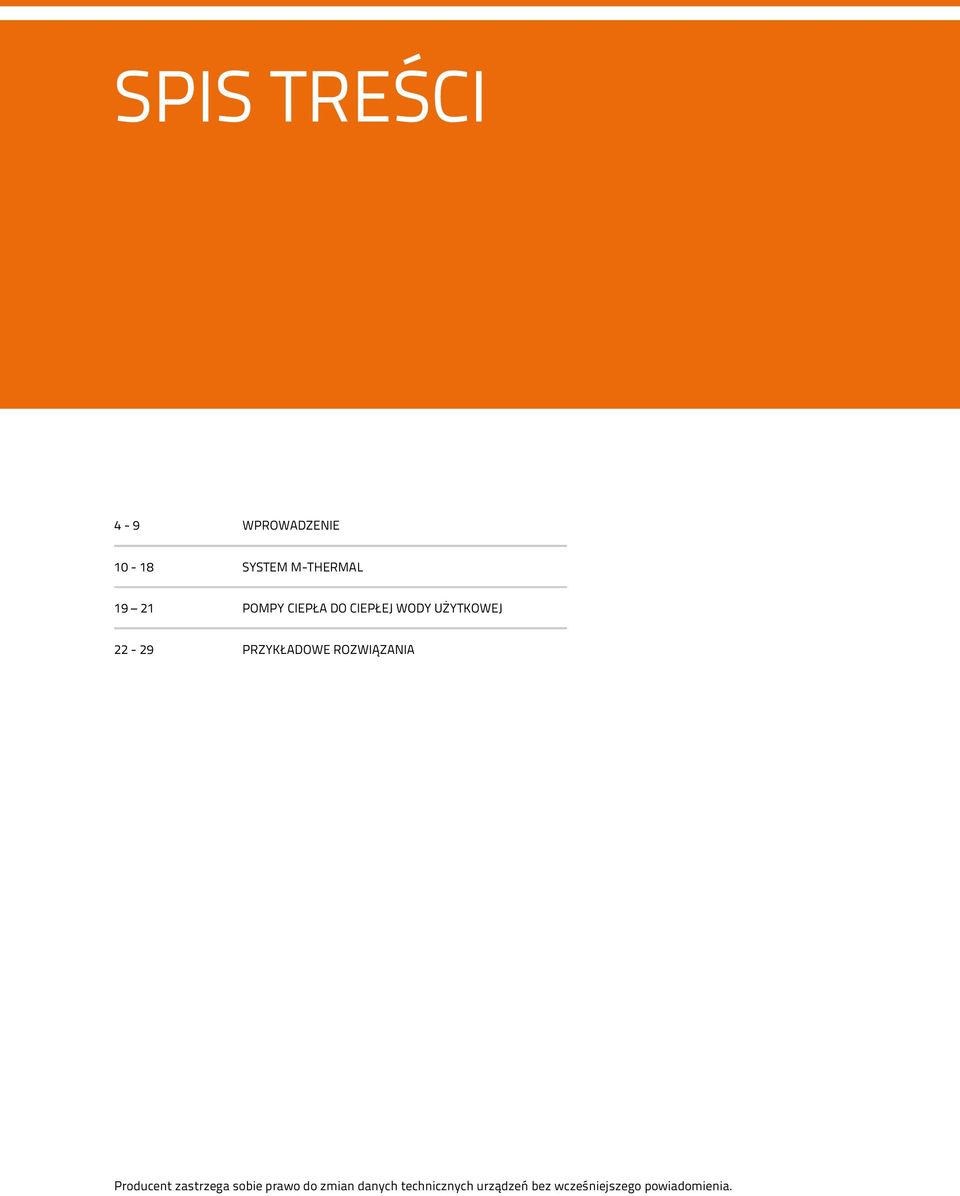

3 Spis treści 4-9 WPROWADZENIE 1-18 System M-Thermal Pompy ciepła do ciepłej wody użytkowej Przykładowe rozwiązania Producent zastrzega sobie prawo do zmian danych technicznych urządzeń bez wcześniejszego powiadomienia.

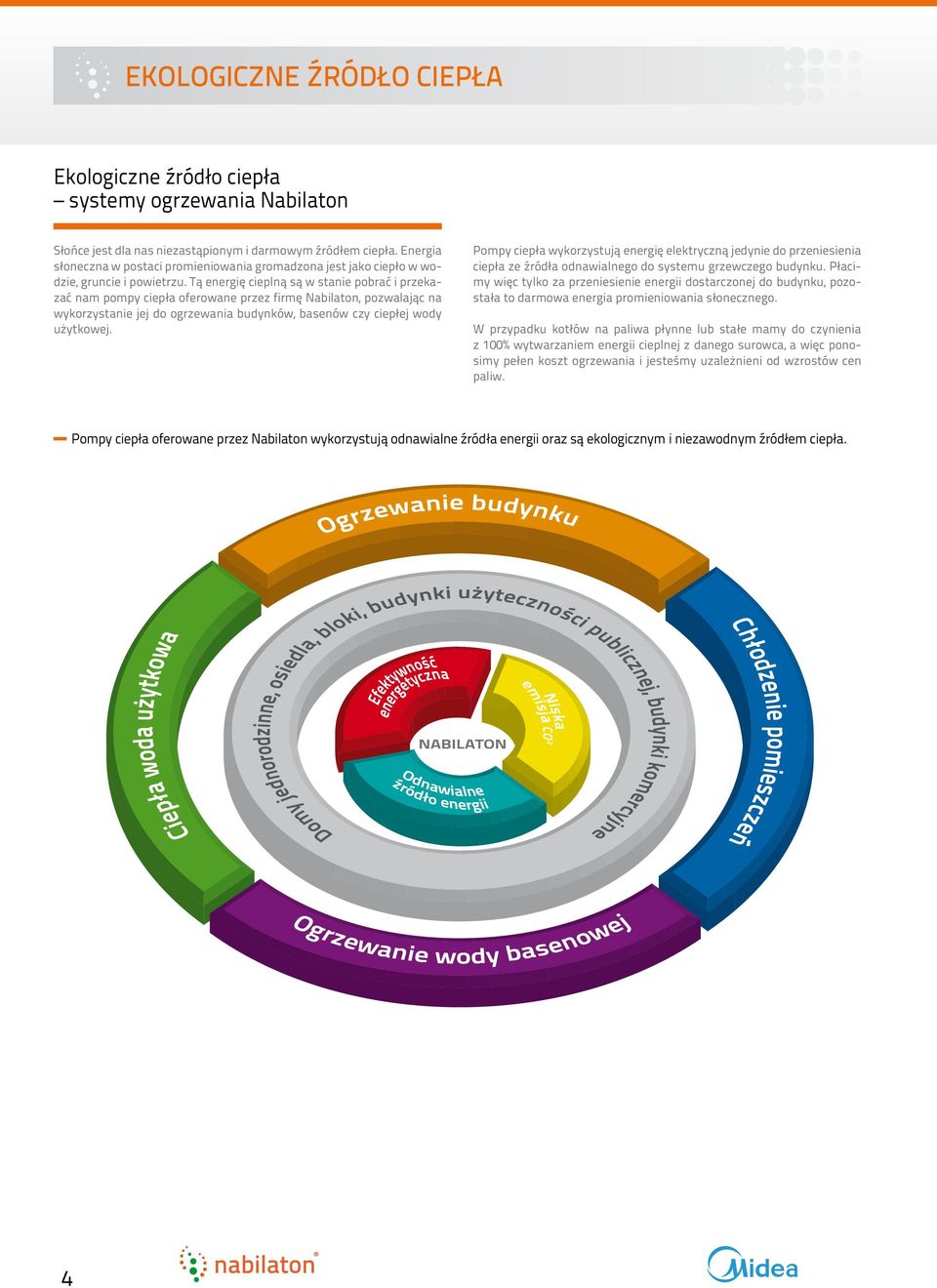

4 Ekologiczne źródło ciepła Ekologiczne źródło ciepła systemy ogrzewania Nabilaton Słońce jest dla nas niezastąpionym i darmowym źródłem ciepła. Energia słoneczna w postaci promieniowania gromadzona jest jako ciepło w wodzie, gruncie i powietrzu. Tą energię cieplną są w stanie pobrać i przekazać nam pompy ciepła oferowane przez firmę Nabilaton, pozwalając na wykorzystanie jej do ogrzewania budynków, basenów czy ciepłej wody użytkowej. Pompy ciepła wykorzystują energię elektryczną jedynie do przeniesienia ciepła ze źródła odnawialnego do systemu grzewczego budynku. Płacimy więc tylko za przeniesienie energii dostarczonej do budynku, pozostała to darmowa energia promieniowania słonecznego. W przypadku kotłów na paliwa płynne lub stałe mamy do czynienia z 1% wytwarzaniem energii cieplnej z danego surowca, a więc ponosimy pełen koszt ogrzewania i jesteśmy uzależnieni od wzrostów cen paliw. Pompy ciepła oferowane przez Nabilaton wykorzystują odnawialne źródła energii oraz są ekologicznym i niezawodnym źródłem ciepła. 4

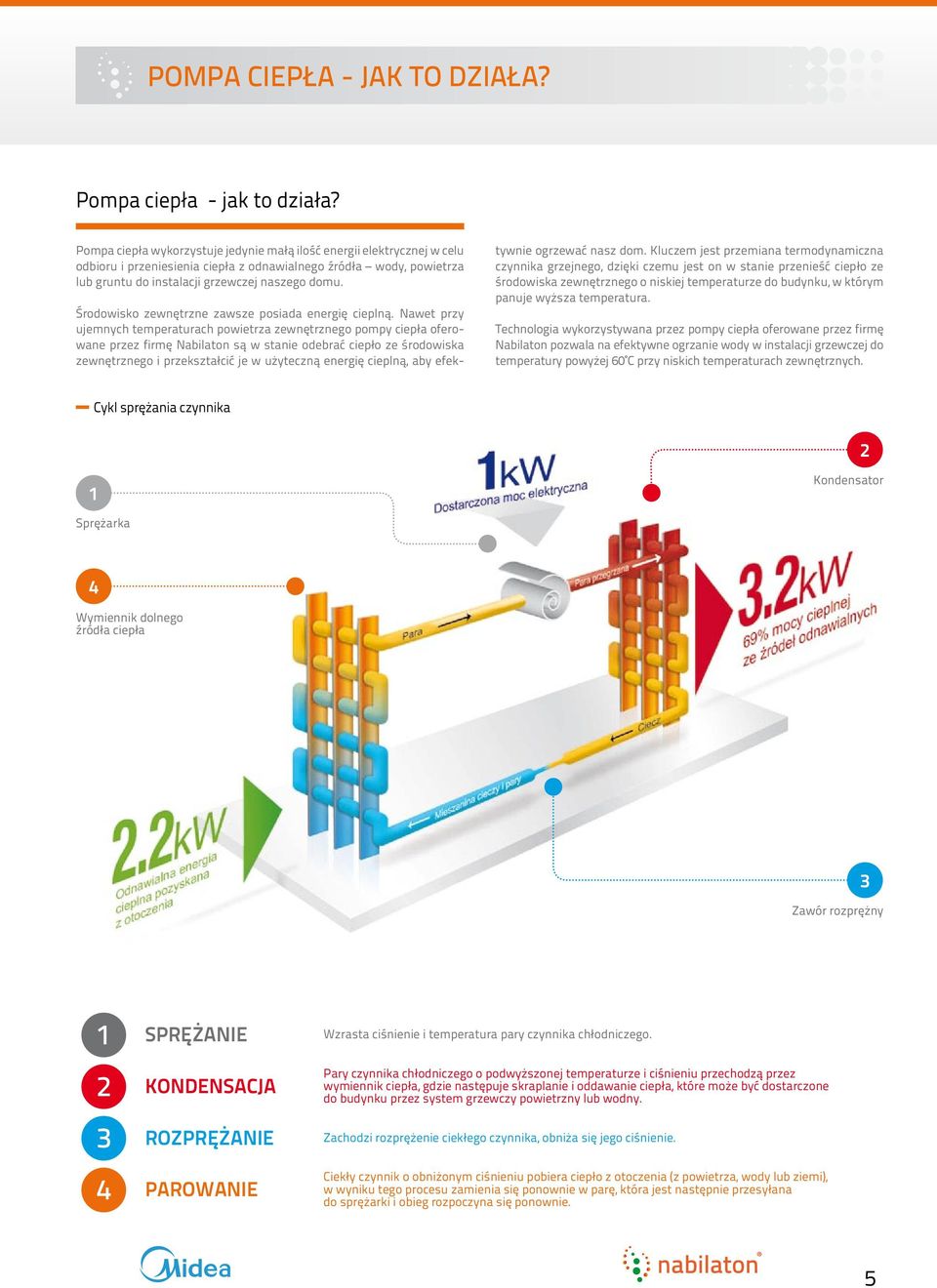

5 Pompa ciepła - Jak to działa? Pompa ciepła - jak to działa? Pompa ciepła wykorzystuje jedynie małą ilość energii elektrycznej w celu odbioru i przeniesienia ciepła z odnawialnego źródła wody, powietrza lub gruntu do instalacji grzewczej naszego domu. Środowisko zewnętrzne zawsze posiada energię cieplną. Nawet przy ujemnych temperaturach powietrza zewnętrznego pompy ciepła oferowane przez firmę Nabilaton są w stanie odebrać ciepło ze środowiska zewnętrznego i przekształcić je w użyteczną energię cieplną, aby efektywnie ogrzewać nasz dom. Kluczem jest przemiana termodynamiczna czynnika grzejnego, dzięki czemu jest on w stanie przenieść ciepło ze środowiska zewnętrznego o niskiej temperaturze do budynku, w którym panuje wyższa temperatura. Technologia wykorzystywana przez pompy ciepła oferowane przez firmę Nabilaton pozwala na efektywne ogrzanie wody w instalacji grzewczej do temperatury powyżej 6 C przy niskich temperaturach zewnętrznych. Cykl sprężania czynnika 2 1 Kondensator Sprężarka 4 Wymiennik dolnego źródła ciepła 3 Zawór rozprężny Sprężanie Kondensacja Rozprężanie Parowanie Wzrasta ciśnienie i temperatura pary czynnika chłodniczego. Pary czynnika chłodniczego o podwyższonej temperaturze i ciśnieniu przechodzą przez wymiennik ciepła, gdzie następuje skraplanie i oddawanie ciepła, które może być dostarczone do budynku przez system grzewczy powietrzny lub wodny. Zachodzi rozprężenie ciekłego czynnika, obniża się jego ciśnienie. Ciekły czynnik o obniżonym ciśnieniu pobiera ciepło z otoczenia (z powietrza, wody lub ziemi), w wyniku tego procesu zamienia się ponownie w parę, która jest następnie przesyłana do sprężarki i obieg rozpoczyna się ponownie. 5

6 Jak dobrać pompę ciepła? Moc pompy ciepła Wydajność grzewcza pompy ciepła jest określana względem zapotrzebowania budynku w danej temperaturze powietrza zewnętrznego. Maksymalna moc pomy ciepła dobierana jest na punkt projektowy temperatury powietrza zewnętrznego w strefie, w której znajduje się nasz budynek. Określając maksymalną moc pompy ciepła w danej temperaturze możemy stworzyć krzywą grzewczą. Maksymalną moc grzewczą w punkcie projektowym powinniśmy wyznaczyć zgodnie z europejską normą PN-EN W przypadku braku danych do obliczeń zgodnie z normą można skorzystać z tabeli orientacyjnego doboru. Wybraną wartość należy pomnożyć przez powierzchnie ogrzewaną budynku. Wydajność grzewcza [kw] Zapotrzebowanie na ciepło Temperatura zewnętrzna [ C] Strefy klimatyczne dla okresu zimowego Tabela orientacyjnego doboru Suwałki Budynki pasywne < 5 W/m 2 Budynki zgodne z WT W/m 2 Budynki z lat 8 -tych 8-1 W/m 2 Budynki z lat 6-tych 1-12 W/m 2 Poznań Warszawa Wrocław Kraków Temperatury projektowe -24 C -22 C -2 C -18 C -16 C Temperatura zasilania Pompy ciepła firmy Nabilaton mogą współpracować z instalacją centralnego ogrzewania złożoną z grzejników, ogrzewania podłogowego oraz systemu mieszanego. Temperatura zasilania dla każdego systemu jest inna. Dla ogrzewania grzejnikowego wyższa, dla ogrzewania podłogowego niższa. Wraz ze wzrostem temperatury zasilania instalacji centralnego ogrzewania obniża się efektywność energetyczna pompy ciepła. COP Obniżenie efektywności energetycznej 1 Temperatura zewnętrzna [ C] Temperatura zasilania 35 C Temperatura zasilania 5 C 6

7 Współpraca z innym źródłem ciepła Pompy ciepła firmy Nabilaton standardowo wyposażone są w automatykę pozwalającą na sterowanie pracą pompy ciepła i ewentualnie wspomagającego ją konwencjonalnego źródła ciepła typu kocioł stałopalny, kolektory słoneczne. Wydajność grzewcza [kw] Pompa ciepła współpracująca z innym źródłem ciepła Wykorzystanie dodatkowego źródła ciepła Punkt biwalentny Wykorzystanie pompy ciepła Wydajność pompy ciepła Obciążenie cieplne Temperatura zewnętrzna [ C] Automatyka pogodowa Pompa ciepła wyposażona jest w system sterowania oparty o temperaturę zewnętrzną dzięki czemu efektywnie dostarczana jest taka ilość ciepła jaką w danej temperaturze zewnętrznej potrzebuje budynek. Pozwala to na oszczędności względem konwencjonalnych źródeł ciepła typu kocioł węglowy, gdzie ilość dostarczanego ciepła jest trudno regulowana względem temperatury zewnętrznej. Wydajność grzewcza [kw] Pompa ciepła Temperatura zewnętrzna [ C] Wydajność teoretyczna Zapotrzebowanie Wydajność rzeczywista Wydajność grzewcza [kw] Kocioł węglowy Temperatura zewnętrzna [ C] Wydajność rzeczywista Zapotrzebowanie Wydajność pompy ciepła Temperatura zewnętrzna Zapotrzebowanie budynku aktualna maksymalna Wydajność kotła -15 C 8 kw 8 kw 8 kw 8 kw -7 C 5,5 kw 5,5 kw 8 kw 8 kw 2 C 4,4 kw 4,4 kw 8 kw 8 kw 7 C 3 kw 3 kw 8 kw 8 kw 7

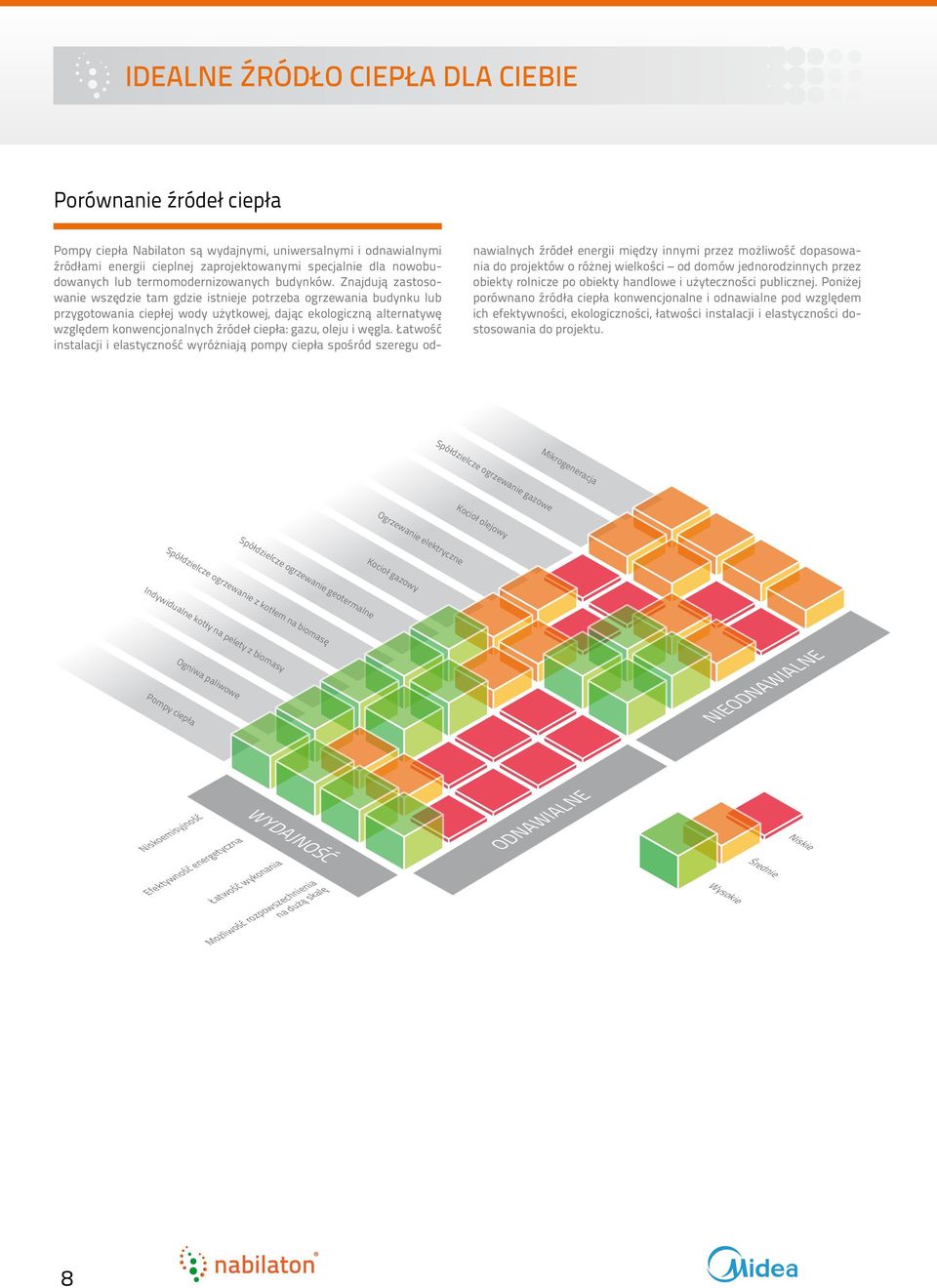

8 Idealne źródło ciepła dla Ciebie Porównanie źródeł ciepła Pompy ciepła Nabilaton są wydajnymi, uniwersalnymi i odnawialnymi źródłami energii cieplnej zaprojektowanymi specjalnie dla nowobudowanych lub termomodernizowanych budynków. Znajdują zastosowanie wszędzie tam gdzie istnieje potrzeba ogrzewania budynku lub przygotowania ciepłej wody użytkowej, dając ekologiczną alternatywę względem konwencjonalnych źródeł ciepła: gazu, oleju i węgla. Łatwość instalacji i elastyczność wyróżniają pompy ciepła spośród szeregu odnawialnych źródeł energii między innymi przez możliwość dopasowania do projektów o różnej wielkości od domów jednorodzinnych przez obiekty rolnicze po obiekty handlowe i użyteczności publicznej. Poniżej porównano źródła ciepła konwencjonalne i odnawialne pod względem ich efektywności, ekologiczności, łatwości instalacji i elastyczności dostosowania do projektu. Spółdzielcze ogrzewanie gazowe Mikrogeneracja Kocioł olejowy Ogrzewanie elektryczne Spółdzielcze ogrzewanie geotermalne Spółdzielcze ogrzewanie z kotłem na biomasę Kocioł gazowy Indywidualne kotły na pelety z biomasy Niskoemisyjność Ogniwa paliwowe Pompy ciepła Efektywność energetyczna Wydajność Łatwość wykonania Możliwość rozpowszechnienia na dużą skalę Niskie Średnie Wysokie Odnawialne Nieodnawialne 8

9 Pompa ciepła oszczędność W przypadku konwencjonalnych źródeł ciepła koszt wytworzenia kwh energii cieplnej w ciągu roku jest stały. Efektywność pompy ciepła wzrasta wraz ze wzrostem temperatury zewnętrznej, dzięki czemu jest w stanie dostarczyć ciepło przy ekstremalnie niskiej temperaturze, a zarazem pozwala na wysokie oszczędności w okresie przejściowym. Koszt wytworzenia kwh energii cieplnej,6,5,4,3,2, Temperatura zewnętrzna [ C] Węgiel Powietrzna pompa ciepła (temperatura zasilania instalacji 35 C) Gruntowa pompa ciepła (temperatura zasilania instalacji 35 C) Gaz ziemny Olej opałowy Energia elektryczna Przy porównywaniu kosztów należy określić przez ile godzin występuje dana temperatura powietrza w ciągu roku, w czym pomogą poniższe wykresy. Szczecin Suwałki 3 3 Godziny [h] 2 1 Godziny [h] Temperatura zewnętrzna [ C] Temperatura zewnętrzna [ C] Poznań Warszawa 3 3 Godziny [h] 2 1 Godziny [h] Temperatura zewnętrzna [ C] Temperatura zewnętrzna [ C] Wrocław Rzeszów 3 3 Godziny [h] 2 1 Godziny [h] Temperatura zewnętrzna [ C] Temperatura zewnętrzna [ C]

10

11 SYSTEM M-Thermal Pompy ciepła powietrze-woda Midea

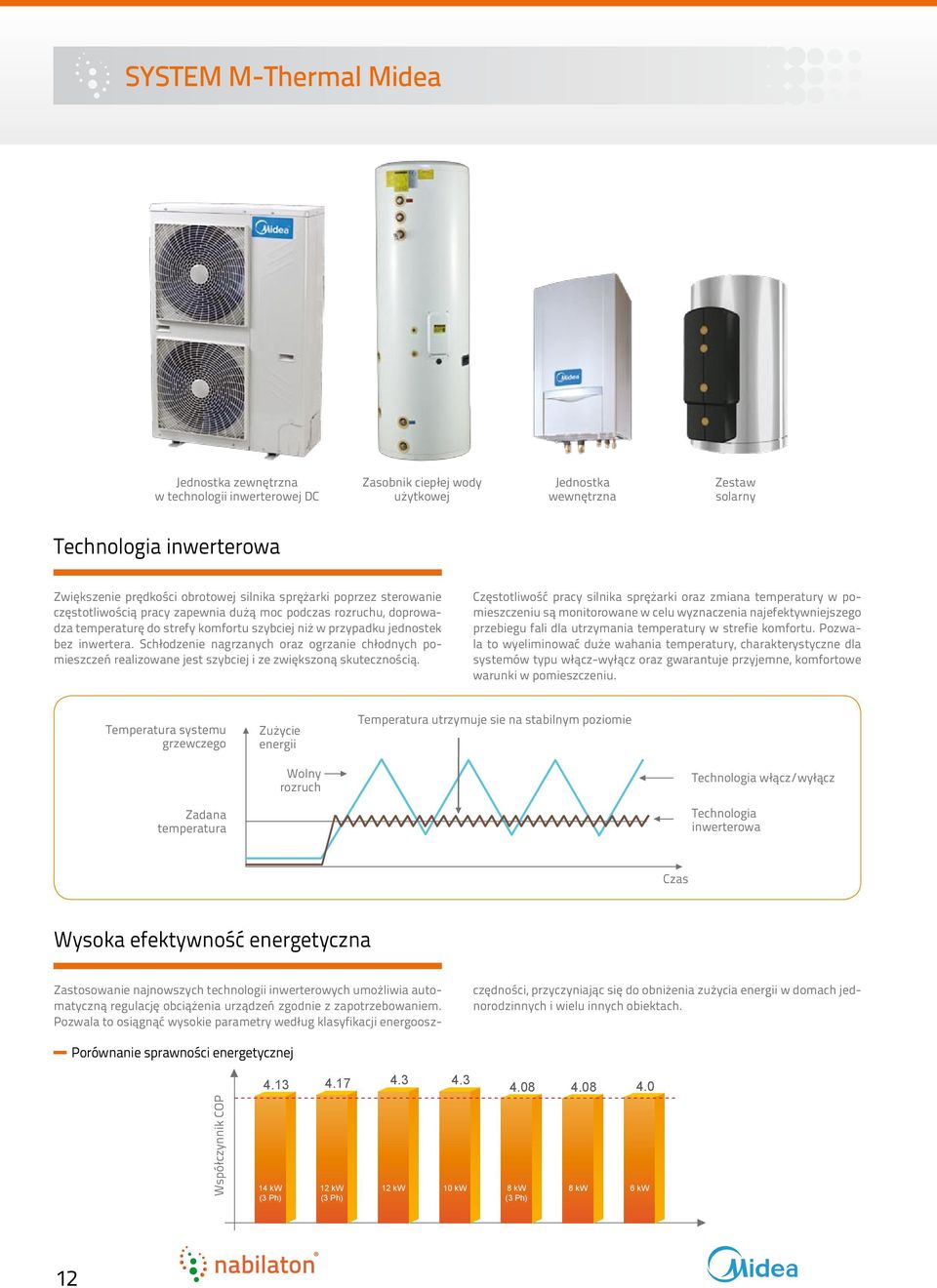

12 System M-Thermal Midea Jednostka zewnętrzna w technologii inwerterowej DC Zasobnik ciepłej wody użytkowej Jednostka wewnętrzna Zestaw solarny Technologia inwerterowa Zwiększenie prędkości obrotowej silnika sprężarki poprzez sterowanie częstotliwością pracy zapewnia dużą moc podczas rozruchu, doprowadza temperaturę do strefy komfortu szybciej niż w przypadku jednostek bez inwertera. Schłodzenie nagrzanych oraz ogrzanie chłodnych pomieszczeń realizowane jest szybciej i ze zwiększoną skutecznością. Częstotliwość pracy silnika sprężarki oraz zmiana temperatury w pomieszczeniu są monitorowane w celu wyznaczenia najefektywniejszego przebiegu fali dla utrzymania temperatury w strefie komfortu. Pozwala to wyeliminować duże wahania temperatury, charakterystyczne dla systemów typu włącz-wyłącz oraz gwarantuje przyjemne, komfortowe warunki w pomieszczeniu. Temperatura systemu grzewczego Zużycie energii Temperatura utrzymuje sie na stabilnym poziomie Wolny rozruch Technologia włącz/wyłącz Zadana temperatura Technologia inwerterowa Czas Wysoka efektywność energetyczna Zastosowanie najnowszych technologii inwerterowych umożliwia automatyczną regulację obciążenia urządzeń zgodnie z zapotrzebowaniem. Pozwala to osiągnąć wysokie parametry według klasyfikacji energooszczędności, przyczyniając się do obniżenia zużycia energii w domach jednorodzinnych i wielu innych obiektach. Porównanie sprawności energetycznej Współczynnik COP 14 kw (3 Ph) 12 kw (3 Ph) 12 kw 1 kw 8 kw (3 Ph) 8 kw 6 kw 12

13 Stała wydajność grzewcza systemu Pompy ciepła Midea wyposażone są w system pozwalający utrzymać stałą wydajność grzewczą do temperatury zewnętrznej -15 C, zapewniając komfort cieplny dla budynku i jego użytkowników w skrajnie niekorzystnych warunkach atmosferycznych. Wydajność grzewcza [kw] Temperatura zewnętrzna [ C] * Dane dla urządzenia LRSJF-V8N1-31 jednostką SMK-8/CD8GN1 Wymiennik ciepła Optymalnie zaprojektowany wymiennik ciepła double-pipe równomiernie i efektywnie przekazuje energię cieplną z wody do układu termodynamicznego. Innowacyjna technologia wymiennika znacznie zwiększa efektywność systemu, zapewnia optymalne warunki wymiany ciepła i jakości wody dostarczanej do systemu grzewczego oraz ułatwia serwis. Wewnętrzna rura miedziana posiada kształt zwiększający jej powierzchnię, powodując wzrost efektywności wymiany ciepła. Materiał antykorozyjny testowany przez 72h w środowisku agresywnym Wewnętrzna rurka miedziana o zwiększonej powierzchni wymiany ciepła Woda Czynnik Tryb Antylegionella Pompy ciepła Midea wyposażono w program zwalczający bakterie Legionella. Urządzenie co tydzień realizuje przegrzew zasobnika CWU powyżej 7 C, chroniąc ciepłą wodę użytkową przed wystąpieniem szczepu bakterii Legionella. Bakteria Legionella ginie natychmiast. 9% bakterii Legionella ginie po 2 min. Temp. idealna dla rozmnażania się bakterii Legionella. Bakteria Legionella istnieje, ale jest nieaktywna. 13

14 System M-Thermal Klimakonwektory Ogrzewanie podłogowe 14

15 Kolektor słoneczny Zasobnik Zestaw solarny Pompa solarna Jednostka wewnętrzna Jednostka zewnętrzna 15

16 System M-Thermal Współpraca z systemem solarnym W swojej ofercie firma Nabilaton posiada zestaw do współpracy z systemem solarnym. Pozwala on w łatwy sposób korzystać z odnawialnego źródła energii, jakim są panele solarne. Pompa ciepła zapewnia ogrzewanie ciepłej wody użytkowej w okresach kiedy instalacja solarna nie jest w stanie dostarczyć odpowiedniej ilości ciepła. W ten sposób pozyskujemy darmową energię cieplną, zwiększając oszczędności w kosztach eksploatacji budynku ze stałym dostępem do ciepłej wody użytkowej. Pompy ciepła standardowo wyposażone są w automatykę pozwalającą na sterowanie pompą obiegu solarnego. Zestaw do systemu solarnego instalowany jest na zasobniku CWU. Pozwala to na oszczędność miejsca i ogranicza prace montażowe Panel solarny 2. Jednostka zewnętrzna LRSJF 3. Zestaw pompowy instalacji solarnej 4. Zestaw solarny zasobnika CWU TMK 5. Zasobnik CWU LSX 6. Jednostka wewnętrzna SMK Instalacja CO Certyfikat jakości TUV Sterownik z programatorem tygodniowym Pompy ciepła Nabilaton posiadają certyfikację jakości TUV, która potwierdza właściwości urządzenia. Certyfikacja wykonywana jest przez specjalistów z niemieckiego instytutu TUV SUD specjalizującego się w badaniach nad jakością, właściwościami technicznymi oraz bezpieczeństwem użytkowania produktów. Pompy ciepła standardowo wyposażone są w sterownik przewodowy, za pomocą którego możemy sterować współpracą urządzenia z instalacją CO i CWU, a także monitorować pracę urządzenia odczytując status pracy sprężarki czy pomp obiegowych. Sterownik wyposażono w programator tygodniowy w celu dostosowania urządzenia do potrzeb indywidualnych klienta. Praca w niskich temperaturach System grzewczy wykorzystujący pompy ciepła Nabilaton pozwala na skuteczne i efektywne ogrzewanie budynku w temperaturach poniżej -2 C, co sprawia, że mogą pracować w każdych warunkach zewnętrznych występujących w Polsce. 16

17 Dane techniczne - system M-thermal (3 fazy) Model Wydajność grzewcza Wydajność grzewcza dla parametrów 7 C/35 C kw 8, 12, 14, COP dla parametrów 7 C/35 C kw/kw 4,8 4,17 4,13 Maksymalna temperatura wody C Wydajność w trybie chłodzenia dla parametrów 35 C/18 C kw 6,3 8,8 8,8 EER dla parametrów 35 C/18 C kw/kw 4,74 4,74 4,52 Model Jednostka zewnętrzna LRSJF-V8/SN1-61 LRSJF-V12/SN1-61 LRSJF-V14/SN1-61 Czynnik chłodniczy / Zasilanie V/ fazy /Hz R41A / 4/3/5 wysokość mm Wymiary szerokość mm głebokość mm Masa kg Poziom ciśnienia akustycznego db(a) Maksymalny prąd pracy A Wielkość zabezpieczenia elektrycznego A Układ chłodniczy sprężarka - rotacyjna Orurowanie chłodnicze ciecz/gaz mm 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 Rekomendowany zakres pracy C -2 do +43 Model Jednostka wewnętrzna SMK-8/CSD8GN1 SMK-12/CSD8GN1 SMK-14/CSD8GN1 Czynnik chłodniczy / Zasilanie V/ fazy /Hz R41A / 4/3/5 wysokość mm Wymiary szerokość mm głębokość mm Masa kg Grzałka elektryczna kw 4,+3,5 4,+4, 4,+4, Maksymalny pobór prądu A 13 13,8 13,8 Wielkość zabezpieczenia elektrycznego A Podłączenie instalacji wodnej (wlot, wylot) cal (mm) 1 1/4 (DN32) 1 1/4 (DN32) 1 1/4 (DN32) Orurowanie chłodnicze ciecz/gaz mm 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 Poziom ciśnienia akustycznego (chłodzenie/grzanie) db(a) Model Zasobnik CWU LSX-3XP/SD15B11 LSX-3XP/SD15B11 LSX-3XP/SD15B11 Pojemność zasobnika l Maksymalna temperatura wody zasilającej C Wymiary średnica mm wysokość mm Masa kg Grzałka elektryczna kw 1,5 1,5 1,5 Zasilanie V/ fazy /Hz 24/1/5 Wykonanie zbiornika - Stal nierdzewna Stal nierdzewna Stal nierdzewna Podłączenie instalacji wodnej (wlot, wylot) cal (mm) 3/4 (DN2) 3/4 (DN2) 3/4 (DN2) Model Zestaw solarny TMK-1 TMK-1 TMK-1 Zasilanie V/ fazy /Hz 24/1/5 wysokość mm Wymiary szerokość mm głębokość mm Masa kg Podłączenie instalacji wodnej i solarnej (wlot, wylot) cal (mm) 3/4 (DN2) 3/4 (DN2) 3/4 (DN2) 17

18 Dane techniczne - system M-thermal (1 faza) Model Wydajność grzewcza Wydajność grzewcza dla parametrów 7 C/35 C kw 6, 8, 1, 12, COP dla parametrów 7 C/35 C kw/kw 4, 4,8 4,1 4,3 Maksymalna temperatura wody C Wydajność w trybie chłodzenia dla parametrów 35 C/18 C kw 8,8 8,8 6,3 8,8 EER dla parametrów 35 C/18 C kw/kw 4,52 4,74 4,74 4,74 Model Jednostka zewnętrzna LRSJF-V6/N1-31 LRSJF-V8/N1-31 LRSJF-V1/N1-61 LRSJF-V12/N1-61 Czynnik chłodniczy / Zasilanie V/ fazy /Hz R41A, 24 / 1 / 5 wysokość mm Wymiary szerokość mm głebokość mm Masa kg Poziom ciśnienia akustycznego db(a) Maksymalny prąd pracy A Wielkość zabezpieczenia elektrycznego A Układ chłodniczy sprężarka - Rotacyjna Orurowanie chłodnicze ciecz/gaz mm 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 Rekomendowany zakres pracy C -15 do +43 Model Jednostka wewnętrzna SMK-6/CD3GN1 SMK-8/CD3GN1 SMK-1/CD3GN1 SMK-12/CD3GN1 Czynnik chłodniczy / Zasilanie V/ fazy /Hz R41A, 24 / 1 / 5 wysokość mm Wymiary szerokość mm głębokość mm Masa kg Grzałka elektryczna kw 1,5+1,5 1,5+1,5 1,5+1,5 1,5+1,5 Maksymalny pobór prądu A Wielkość zabezpieczenia elektrycznego A Podłączenie instalacji wodnej (wlot, wylot) cal (mm) 1 1/4 (DN32) 1 1/4 (DN32) 1 1/4 (DN32) 1 1/4 (DN32) Orurowanie chłodnicze ciecz/gaz mm 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 9,52 / 15,88 Poziom ciśnienia akustycznego (chłodzenie/grzanie) db(a) Model Zasobnik CWU LSX-3XP/SD15B11 LSX-3XP/SD15B11 LSX-3XP/SD15B11 LSX-3XP/SD15B11 Pojemność zasobnika l Maksymalna temperatura wody zasilającej C Wymiary średnica mm wysokość mm Masa kg Grzałka elektryczna kw 1,5 1,5 1,5 1,5 Zasilanie V/ fazy /Hz 24 / 1 /5 Wykonanie zbiornika - Stal nierdzewna Stal nierdzewna Stal nierdzewna Stal nierdzewna Podłączenie instalacji wodnej (wlot, wylot) cal (mm) 3/4 (DN2) 3/4 (DN2) 3/4 (DN2) 3/4 (DN2) Model Zestaw solarny TMK-1 TMK-1 TMK-1 TMK-1 Zasilanie V/ fazy /Hz 24 / 1 / 5 wysokość mm Wymiary szerokość mm głębokość mm Masa kg Podłączenie instalacji wodnej i solarnej (wlot, wylot) cal (mm) 3/4 (DN2) 3/4 (DN2) 3/4 (DN2) 3/4 (DN2) 18

19 COMPACT 23/3 COMBO 19/3 Pompy ciepła do ciepłej wody użytkowej

20 Pompy ciepła do podgrzewania ciepłej wody użytkowej COMPACT 23 COMPACT 3 COMBO 19 (RSJ-15/19DRN3-D) COMBO 3 (RSJ-15/19DRN3-D) Technologia inwerterowa Cechy pomp ciepła Pompy ciepła Combo i Compact to urządzenia do podgrzewania wody użytkowej, przeznaczone do montażu wewnątrz budynku. Urządzenia te mają kształt cylindra. W dolnej części umieszczony jest zasobnik ciepłej wody użytkowej. W górnej części pompy ciepła zamontowany jest cały układ termodynamiczny podgrzewający wodę, kompresor, wymiennik, pompa obiegowa, grzałki elektryczne. Elastyczna instalacja przewodów układy termodynamiczne osiągające wysokie parametry grzewcze oraz niezwykle wysokie współczynniki efektywności grzewczej - z 1kW energii elektrycznej uzyskujemy nie mniej niż 3,6kW energii cieplnej COP=3,6; temperatura ciepłej wody użytkowej bez użycia grzałek elektrycznych wynosi 6 C; praca na powietrzu świeżym z użyciem grzałek do -3 C, bez grzałek do -7 C; możliwość chłodzenia pomieszczeń powietrzem wylotowym; wężownica z czynnikiem chłodniczym w 1% separowana od wody pitnej poprzez owinięcie jej na płaszczu zbiornika ciepłej wody użytkowej; funkcja Antilegionella odkażanie wody zapobiegające rozwojowi bakterii Legionella. Salon Jadalnia Piwnica Przechowalnia / Pomieszczenie gospodarcze 2

21 Dane techniczne Model Jednostka COMPACT 23 COMPACT 3 RSJ-15/19DRN3-D RSJ-35/3DRN3-DS Czynnik chłodniczy, zasilanie (V/~/Hz) R134A, 23 / 1 / 5 Moc grzewcza W Moc grzałek elektrycznych W COP (EN 255-3) W/W 3, 3,1 3,6 3,6 Rekomendowany zakres pracy C -3 do do do do +43 Wymiary (średnica / wysokość) mm 67/155 67/ / / 192 Pojemność zasobnika l Sprężarka typ rotacyjna rotacyjna rotacyjna rotacyjna Zabezpieczenie elektryczne A Zabezpieczenie urządzenia wysokiego ciśnienia, przeciążeniowe, termiczne, ubytek czynnika, czujnik przepływu Maksymalna temperatura zasilania cwu C Przepływ powietrza m 3 /h /22/ /355/414 Spręż dyspozycyjny Pa Średnica przyłączy powietrznych mm Maksymalna długość przyłączonych kanałów m Poziom ciśnienia akustycznego db(a) Poziom mocy akustycznej db(a) Średnica przyłączy wodnych cal (mm) 3/4 (DN2) 3/4 (DN2) 3/4 (DN2) 3/4 (DN2) Średnica przyłączy dodatkowej wężownicy cal (mm) - 3/4 (DN2) - 3/4 (DN2) Waga netto bez wody kg Akcesoria Opis Model Kolano 9 ø 15 ø 15 ø 16 ø 19 21

22

23 Przykładowe rozwiązania

24 Kotłownia 1 1. JEDNOSTKA ZEWNĘTRZNA GRZAŁKA WODOCIĄG L.p. Element instalacji ilość Moc grzewcza 8 kw Moc grzewcza 12 kw Moc grzewcza 14 kw 1. Wewnętrzny moduł hydrauliczny 1 szt. SMK-8/CD3GN1 SMK-12/CSD8GN1 SMK-14/CSD8GN1 2. Jednostka zewnętrzna 1 szt. LRSJF-V8/N1-31 LRSJF-V12/SN1-61 LRSJF-V14/SN Zasobnik CWU 1 szt. LSX-3XP/SD15B11 LSX-3XP/SD15B11 LSX-3XP/SD15B11 4. Filtr sitkowy typu Y 1 szt. 1 1/4 1 1/4 1 1/4 5. Filtr sitkowy typu Y 1 szt. 3/4 3/4 3/4 6. Zawór odcinający 3 szt. 1 1/4 1 1/4 1 1/4 Zawór odcinający 9 szt. 3/4 3/4 3/4 8. Zbiornik buforowy 1 szt. 3 l 3 l 3 l 9. Zawór zwrotny 3 szt. 3/4 3/4 3/4 1. Naczynie wzbiorcze 1 szt. dobrać dobrać dobrać 11. Dwudrogowy zawór regulacyjny 2 szt. 3/4 3/4 3/4 8. OBIEG Z OGRZEWANIEM GRZEJNIKOWYM T OBIEG Z OGRZEWANIEM PODŁOGOWYM 24

25 Kotłownia 2 1. JEDNOSTKA ZEWNĘTRZNA GRZAŁKA KOCIOŁ 1. WODOCIĄG L.p. Element instalacji ilość Moc grzewcza 8 kw Moc grzewcza 12 kw Moc grzewcza 14 kw 1. Wewnętrzny moduł hydrauliczny SMK 1 szt. SMK-8/CD3GN1 SMK-12/CSD8GN1 SMK-14/CSD8GN1 2. Jednostka zewnętrzna LRSJF 1 szt. LRSJF-V8/N1-31 LRSJF-V12/SN1-61 LRSJF-V14/SN Zasobnik CWU LSX 1 szt. LSX-3XP/SD15B11 LSX-3XP/SD15B11 LSX-3XP/SD15B11 4. Filtr sitkowy typu Y 1 szt. 1 1/4 1 1/4 1 1/4 5. Filtr sitkowy typu Y 1 szt. 3/4 3/4 3/4 6. Zawór odcinający 4 szt. 1 1/4 1 1/4 1 1/4 Zawór odcinający 9 szt. 3/4 3/4 3/4 8. Zbiornik buforowy 1 szt. 3 l 3 l 3 l 9. Zawór zwrotny 2 szt. 1 1/4 1 1/4 1 1/4 1. Zawór zwrotny 3 szt. 3/4 3/4 3/4 11. Naczynie wzbiorcze 1 szt. dobrać dobrać dobrać 12. Dwudrogowy zawór regulacyjny 2 szt. 3/4 3/4 3/4 8. T OBIEG Z OGRZEWANIEM GRZEJNIKOWYM OBIEG Z OGRZEWANIEM PODŁOGOWYM 25

26 Kotłownia 3 1. JEDNOSTKA ZEWNĘTRZNA GRZAŁKA WODOCIĄG L.p. Element instalacji ilość Moc grzewcza 8 kw Moc grzewcza 12 kw Moc grzewcza 14 kw 1. Wewnętrzny moduł hydrauliczny SMK 1 szt. SMK-8/CD3GN1 SMK-12/CSD8GN1 SMK-14/CSD8GN1 2. Jednostka zewnętrzna LRSJF 1 szt. LRSJF-V8/N1-31 LRSJF-V12/SN1-61 LRSJF-V14/SN Zasobnik CWU LSX 1 szt. LSX-3XP/SD15B11 LSX-3XP/SD15B11 LSX-3XP/SD15B11 4. Filtr sitkowy typu Y 1 szt. 1 1/4 1 1/4 1 1/4 5. Filtr sitkowy typu Y 2 szt. 3/4 3/4 3/4 6. Zawór odcinający 3 szt. 1 1/4 1 1/4 1 1/4 Zawór odcinający 12 szt. 3/4 3/4 3/4 8. Zbiornik buforowy 1 szt. 3 l 3 l 3 l 9. Zawór zwrotny 4 szt. 3/4 3/4 3/4 1. Naczynie wzbiorcze 2 szt. dobrać dobrać dobrać 11. Dwudrogowy zawór regulacyjny 2 szt. 3/4 3/4 3/4 12. Zawór bezpieczeństwa 1 szt. dobrać dobrać dobrać 13. Pompa obiegu solarnego 1 szt. dobrać dobrać dobrać 14. Zestaw solarny (Solar Kit) 1 szt. opcjonalny opcjonalny opcjonalny T OBIEG Z OGRZEWANIEM GRZEJNIKOWYM OBIEG Z OGRZEWANIEM PODŁOGOWYM 26

27 Kotłownia 4 1. JEDNOSTKA ZEWNĘTRZNA GRZAŁKA KOCIOŁ 1. WODOCIĄG L.p. Element instalacji ilość Moc grzewcza 8 kw Moc grzewcza 12 kw Moc grzewcza 14 kw 1. Wewnętrzny moduł hydrauliczny SMK 1 szt. SMK-8/CD3GN1 SMK-12/CSD8GN1 SMK-14/CSD8GN1 2. Jednostka zewnętrzna LRSJF 1 szt. LRSJF-V8/N1-31 LRSJF-V12/SN1-61 LRSJF-V14/SN Zasobnik CWU LSX 1 szt. LSX-3XP/SD15B11 LSX-3XP/SD15B11 LSX-3XP/SD15B11 4. Filtr sitkowy typu Y 1 szt. 1 1/4 1 1/4 1 1/4 5. Filtr sitkowy typu Y 2 szt. 3/4 3/4 3/4 6. Zawór odcinający 4 szt. 1 1/4 1 1/4 1 1/4 Zawór odcinający 12 szt. 3/4 3/4 3/4 8. Zbiornik buforowy 1 szt. 3 l 3 l 3 l 9. Zawór zwrotny 2 szt. 1 1/4 1 1/4 1 1/4 1. Zawór zwrotny 4 szt. 3/4 3/4 3/4 11. Naczynie wzbiorcze 2 szt. dobrać dobrać dobrać 12. Dwudrogowy zawór regulacyjny 2 szt. 3/4 3/4 3/4 13. Zawór bezpieczeństwa 1 szt. dobrać dobrać dobrać 14. Pompa obiegu solarnego 1 szt. dobrać dobrać dobrać 15. Zestaw solarny (Solar Kit) 1 szt. opcjonalny opcjonalny opcjonalny T OBIEG Z OGRZEWANIEM GRZEJNIKOWYM OBIEG Z OGRZEWANIEM PODŁOGOWYM 27

28 Kotłownia L.p. Element instalacji ilość 1. Pompa cieła RSJ-35/3RDN3-DS 1 szt. 2. Zawór odcinający 3/4 6 szt. 3. Filtr sitkowy typu Y 3/4 2 szt. 4. Zawór zwrotny 3/4 1 szt. 5. Naczynie wzbiorcze 2 szt. 6. Pompa obiegowa (solarna stacja pompowa) 1 szt. WODOCIĄG 28

29 Kotłownia WODOCIĄG 5. KOCIOŁ 6. L.p. Element instalacji ilość 1. Pompa cieła RSJ-35/3RDN3-DS 1 szt. 2. Zawór odcinający 3/4 6 szt. 3. Filtr sitkowy typu Y 3/4 2 szt. 4. Zawór zwrotny 3/4 1 szt. 5. Naczynie wzbiorcze 1 szt. 6. Grupa pompowa (napęd kotła) 1 szt. INSTALACJA CO INSTALACJA CO 29
