INSTRUKCJA OBSŁUGI I WARUNKI GWARANCYJNE GENERATORA OZONU KORONA 01/05

Transkrypt

1 Chroń Swój Dom i Otoczenie z INSTRUKCJA OBSŁUGI I WARUNKI GWARANCYJNE GENERATORA OZONU KORONA 01/05 Dziękujemy za wybór naszego produktu

2 Chroń Swój Dom i Otoczenie z SPIS TREŚCI UWAGI OGÓLNE...2. WARUNKI BEZPIECZEŃSTWA...2. ZASADY UŻYTKOWANIA...3. ZASTOSOWANIE...4. WARUNKI GWARANCYJNE...5. DANE TECHNICZNE...5. PANEL STEROWANIA...6. DEKLARACJE ZGODNOŚCI UWAGI OGÓLNE Kupując generator Korona 01/05 zdecydowali się Państwo na wysoką jakość polskiego produktu. Jeśli mimo to wystąpią jakieś problemy, w instrukcji tej znajdą Państwo wskazówki pozwalające szybko je rozwiązać. UWAGA! Natychmiast po otrzymaniu generatora należy sprawdzić, czy nie został uszkodzony podczas transportu! W przypadku stwierdzenia uszkodzeń urządzenia należy je natychmiast zgłosić firmie przewozowej, doręczycielowi paczek, poczcie itd. Oraz zarejestrować na dokumencie wysyłkowym lub liście przewozowym. Jeśli stwierdzono uszkodzenia transportowe sprzętu po jego rozpakowaniu należy natychmiast skontaktować się ze sprzedawcą. Przed pierwszym uruchomieniem generatora należy dokładnie przeczytać niniejszą instrukcję. Pozwoli to zapewnić prawidłową, długotrwałą pracę urządzenia i uchroni użytkownika przed niepotrzebnymi naprawami i wydatkami. W przypadku nieprawidłowej pracy wyłączyć urządzenie z sieci elektrycznej. 2. BEZPIECZEŃSTWO Generator jest urządzeniem zasilanym energią elektryczną z sieci standardowej 230 Volt. Przystosowany jest do zasilania przemiennym prądem jednofazowym z uziemieniem. Zasilanie z sieci bez uziemienia nie zapewnia należytej ochrony przed porażeniem i powoduje niewłaściwą pracę zasilacza impulsowego. Urządzenia Laboratorium Korona poddawane są testom bezpieczeństwa. Niewłaściwe użycie prowadzi do zagrożeń dla: - użytkownika, - urządzenia i innych przedmiotów, - efektywnej pracy urządzenia.

3 Chroń Swój Dom i Otoczenie z Wszystkie osoby, które korzystają z urządzenia muszą zapoznać się dokładnie z niniejszą instrukcją. W trakcie pracy urządzenia należy zachować szczególną ostrożność. Emitowany z generatora ozon jest gazem drażniącym. Powoduje uszkodzenie błon biologicznych przez reakcje rodnikowe z ich składnikami. Po dostaniu się do komórek może hamować działanie enzymów komórkowych, wstrzymując oddychanie wewnątrzkomórkowe. Pierwszymi objawami podrażnienia ozonem (obserwowanym w stężeniach 0,2μg/dm3) są kaszel, drapanie w gardle, senność i bóle głowy. Należy unikać przebywania w pomieszczeniu poddawanego ozonowaniu. Jeżeli jest taka konieczność (np. ozonowanie pomieszczenia z przebywającą tam osobą niepełnosprawną) należy zakupić w sklepie z artykułami BHP odpowiednią maskę z atestowanym wkładem węglowym. Stężenie 0.1 ppm jest dla człowieka niegroźne przy maksymalnie ośmiogodzinnej ekspozycji. Stężenie 10 ppm jest już groźne przy kilkuminutowej ekspozycji. Generator Korona 01/05 pozwala na osiągnięcie maksymalnie 5 ppm. Oczywiście, stosowanie kilku generatorów dużej wydajności w małej i szczelnej kubaturze może te stężenie podnieść. Będzie to atmosfera trująca i zabójcza. Z ozonowanych pomieszczeń należy usunąć zwierzęta, rośliny szczelnie zakryć folią pvc. Ozon w stężeniu uzyskiwanym z generatora nie odbarwia tworzyw sztucznych i naturalnych, nie niszczy obrazów (laserunku), książek itp. 3. ZASADY UŻYTKOWANIA Generator jest przeznaczony do pracy wewnątrz pomieszczeń i tym samym nie jest odporny na zalanie wodą i gwałtownie zmieniające się warunki wilgotności i temperatury. Po przyniesieniu urządzenie na miejsce pracy należy zaczekać 15 minut do jego włączenia, aż temperatura wnętrza urządzenia będzie taka jak jego otoczenia. Urządzenie może być stosowane wyłącznie w pomieszczeniach o normalnych parametrach otoczenia. Urządzenie nie może być używane w pomieszczeniach: o dużej wilgotności (65%), ekstremalnych temperatur, o podwyższonym ryzyku wybuchu, w atmosferze zironizowanej, zadymionej i zapylonej, nasyconej związkami chemicznymi. Użytkowanie generatora przy niewłaściwych warunkach otoczenia pociąga za sobą utratę gwarancji. Generator należy stawiać na nóżkach co zapewnia prawidłową jego wentylację i stabilność podczas pracy. Zaleca się okresowe usunięcie zanieczyszczeń z filtrów poboru powietrza poprzez odkurzenie Czystość obudowy jest bez znaczenia. Zadrapania lakieru naruszające warstwę galwaniczną mogą

4 Chroń Swój Dom i Otoczenie z spowodować korodowanie. Trzeba temu zapobiegać. Należy kontrolować stan wtyczki i przewodu przyłączeniowego. Generator nie ma części zużywających się poza wentylatorami. Wskazane jest serwisowanie aparatu 1 raz w roku, ale nie jest to wymogiem gwarancyjnym. Generator jest przystosowany do pracy ciągłej. Po dłuższym, ciągłym czasie pracy (np. 6 godzin) należy sprawdzić pobór prądu przez urządzenie odczytując wartość z amperomierza stawiając generator na nóżkach na płaszczyźnie poziomej. Wskazana wartość nie powinna odbiegać od wartości odczytanej przy włączeniu. Odchyłka większa niż 15% świadczy o awaryjnej pracy generatora. Wtedy należy sprawdzić napięcie zasilania w gniazdku i jeszcze raz się upewnić, że jest to gniazdko z bolcem uziemiającym. Gdy stwierdzimy, że napięcie to 230 V i gniazdo są zgodne z wymogami, należy niezwłocznie odłączyć urządzenie od zasilania i skonsultować zaistniały problem z ekspertem pod nr tel. kom (godz ) lub (godz ). Nie ma jednak powodu do obaw; generator ma odpowiednie zabezpieczenie; nie nastąpi trwałe jego uszkodzenie. Drugą, możliwą awarią jest impulsowa praca generatora. Objawem są szybkie wahania pobieranego prądu. Wystąpić to może przy pracy w zjonizowanym powietrzu (np. obecność spalin silnikowych, dymu, oświetlenie lampami UV i inne), nasyconego lotnymi węglowodorami (warsztaty samochodowe) lub być spowodowane wahaniem napięcia sieci zasilającej. Procedura konsultacyjna jak powyżej. 4. ZASTOSOWANIE Generator 01/05 przeznaczony jest do produkcji ozonu z otaczającego go powietrza i ma zastosowanie w dezodoryzacji, dezynfekcji i deakaryzacji powietrza i przedmiotów z nim się stykających. Generator ma zastosowanie w procesach domowych w dezynfekcji mieszkań, siłowni, saun, usuwania alergenów, odgrzybiania łazienek, dezynfekcji lodówek, zamrażarek, odgrzybiania klimatyzacji samochodowej, dezynfekcji pomieszczeń dla zwierząt, gołębników, dezynfekcji odzieży sportowej, domowego ozonowanie warzyw, owoców, grzybów, ryb i wielu innych zastosowań domowych. Wydajność generatora na poziomie 6,5 gramów ozonu na godzinę wysyca do stężenia progowego po około 2 godzinach 100 m³, tj. około 40 m² o wysokości ok. 2.5 m. Czas zabiegu dezynfekcji pomieszczeń przy używaniu generatora Korona 01/05 powinien być dwukrotnie dłuższy od czasu osiągnięcia stężenie progowego. Reasumując: 2 godziny pracy na osiągnięcie stężenia progowego plus cztery godziny zabiegu; razem sześć godzin. Zabieg odświeżania powietrza (dezodoryzacji) jest na ogół krótszy dwukrotnie. Po zabiegu trzeba odczekać dwie godziny. Następnie wywietrzyć pomieszczenie. Ozon jest cięższy od powietrza. Ozonator należy umieścić na wysokości minimum połowy odległości między sufitem a podłogą. Należy też spowodować ruch powietrza najlepiej przez jego mieszanie wielokierunkowym wentylatorem. Należy wywietrzyć pomieszczenie przed zabiegiem, o ile to możliwe. Generator nie jest dostosowany wydajnością do wykonywania zabiegów w pomieszczeniach większych niż 40 metrów kwadratowych.

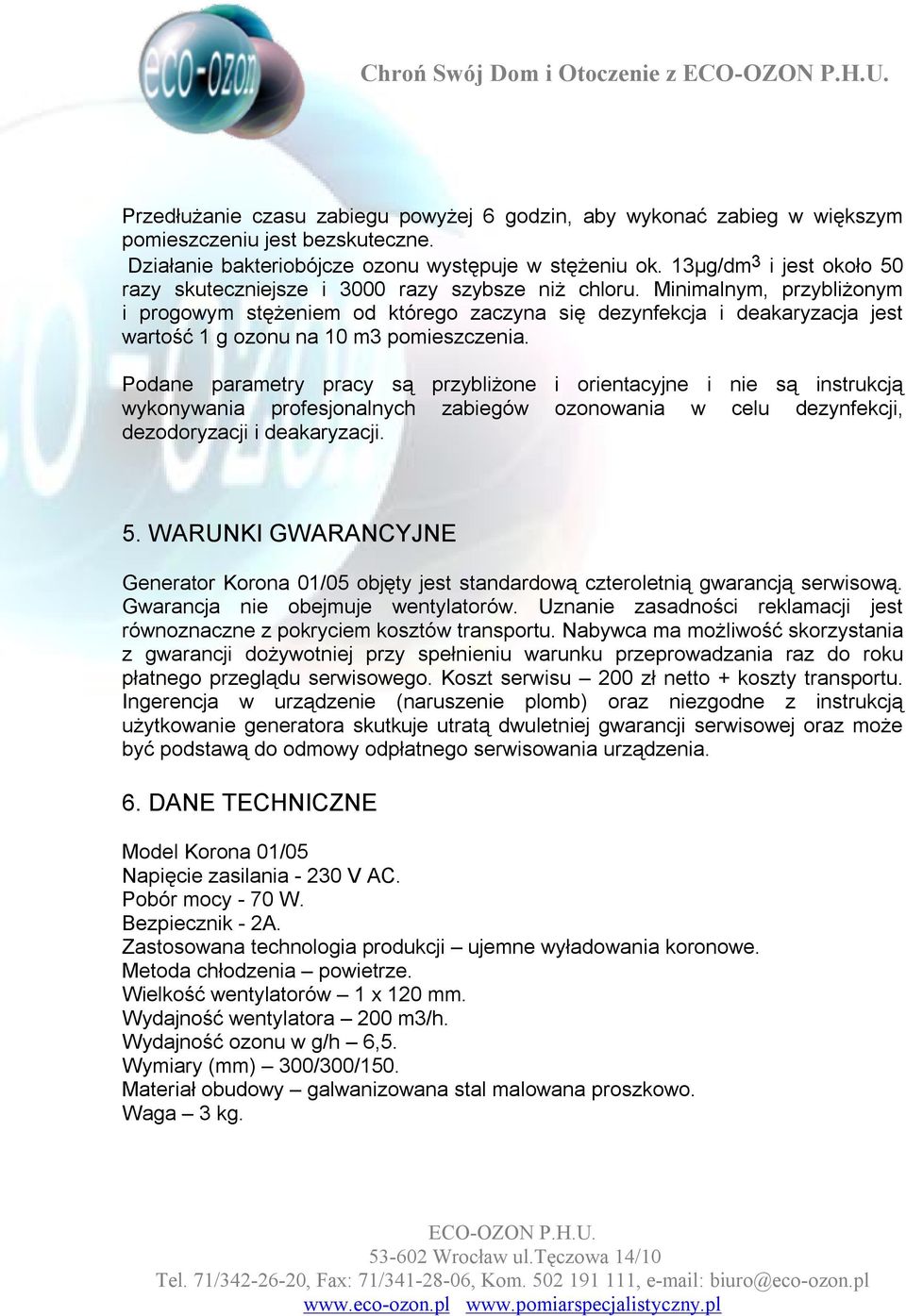

5 Chroń Swój Dom i Otoczenie z Przedłużanie czasu zabiegu powyżej 6 godzin, aby wykonać zabieg w większym pomieszczeniu jest bezskuteczne. Działanie bakteriobójcze ozonu występuje w stężeniu ok. 13μg/dm 3 i jest około 50 razy skuteczniejsze i 3000 razy szybsze niż chloru. Minimalnym, przybliżonym i progowym stężeniem od którego zaczyna się dezynfekcja i deakaryzacja jest wartość 1 g ozonu na 10 m3 pomieszczenia. Podane parametry pracy są przybliżone i orientacyjne i nie są instrukcją wykonywania profesjonalnych zabiegów ozonowania w celu dezynfekcji, dezodoryzacji i deakaryzacji. 5. WARUNKI GWARANCYJNE Generator Korona 01/05 objęty jest standardową czteroletnią gwarancją serwisową. Gwarancja nie obejmuje wentylatorów. Uznanie zasadności reklamacji jest równoznaczne z pokryciem kosztów transportu. Nabywca ma możliwość skorzystania z gwarancji dożywotniej przy spełnieniu warunku przeprowadzania raz do roku płatnego przeglądu serwisowego. Koszt serwisu 200 zł netto + koszty transportu. Ingerencja w urządzenie (naruszenie plomb) oraz niezgodne z instrukcją użytkowanie generatora skutkuje utratą dwuletniej gwarancji serwisowej oraz może być podstawą do odmowy odpłatnego serwisowania urządzenia. 6. DANE TECHNICZNE Model Korona 01/05 Napięcie zasilania V AC. Pobór mocy - 70 W. Bezpiecznik - 2A. Zastosowana technologia produkcji ujemne wyładowania koronowe. Metoda chłodzenia powietrze. Wielkość wentylatorów 1 x 120 mm. Wydajność wentylatora 200 m3/h. Wydajność ozonu w g/h 6,5. Wymiary (mm) 300/300/150. Materiał obudowy galwanizowana stal malowana proszkowo. Waga 3 kg.

6 Chroń Swój Dom i Otoczenie z 7. PANEL STEROWANIA Opis kontrolerów: 1. voltomierz 2. amperomierz prądu stałego 3. włącznik zasilania (230 V AC) 4. kontrolka zasilania sieciowego (230 V AC) 5. bezpiecznik topikowy (2A)

7 Chroń Swój Dom i Otoczenie z 8. DEKLARACJE ZGODNOŚCI PRODUCENTA Cywilna Spółka Inżynierska Ekotech Właściciel Laboratorium naukowo-wdrożeniowego "Korona" ul. Łódzka 50/52b Piotrków Trybunalski Generator korona 01/05 posiada wszystkie niezbędne, w swojej klasie zabezpieczenia przeciwporażeniowe, przeciwprzepięciowe i przeciwzwarciowe zgodne z wymaganiami i przepisami Unii Europejskiej. 1. Dyrektywa dotycząca Niskiego Napięcia 73/23/EEC Unia Europejska (EU) 2. Dyrektywa EMC (Zgodność Elektromagnetyczna) 89/336EEC Unia Europejska (EU) Standardy zgodności: 1. EN : Bezpieczeństwo Przedmiotów Domowego Użytku oraz Podobnych Urządzeń Elektrycznych; Część 1: Wymagania Ogólne, Edycja Piąta z Poprawkami A1:95 + A1:96 + A12:96 2. EN : 1998, Bezpieczeństwo Przedmiotów Domowego Użytku oraz Podobnych Urządzeń Elektrycznych; Część 2: Szczególne Wymagania dla Wanny do Kąpieli z Masażem Wodnym 3. EN : 1995, Limity harmonicznej emisji prądu (input elektryczny sprzętu < lub = 16A na fazę) 4. EN : 1995, Ograniczenie wahań i niestabilności napięcia w systemach niskiego napięcia dla sprzętu, dla którego prąd oszacowano na < lub = 16A 5. EN 55022: 1998, Ograniczenia i Metody Pomiaru Charakterystyk Zakłóceń Radiowych dla Sprzętu Technologii Informatycznej 6. EN : 1997, Zgodność Elektromagnetyczna Wymagania dotyczące przedmiotów domowego użytku, narzędzi elektrycznych oraz podobnych urządzeń: Część 1: Emisja Standard Rodziny Wyrobów 7. EN : 1997, Zgodność Elektromagnetyczna Wymagania dotyczące przedmiotów domowego użytku, narzędzi elektrycznych oraz podobnych urządzeń: Część 2: Odporność Standard Rodziny Wyrobów 8. IEC : 1997, Bezpieczeństwo Przedmiotów Domowego Użytku oraz Podobnych Urządzeń Elektrycznych; Część 2: Szczególne Wymagania dla Wanny do Kąpieli z Masażem Wodnym 9. IEC : 1995, Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 2: Test Odporności na Wyładowanie Elektrostatyczne

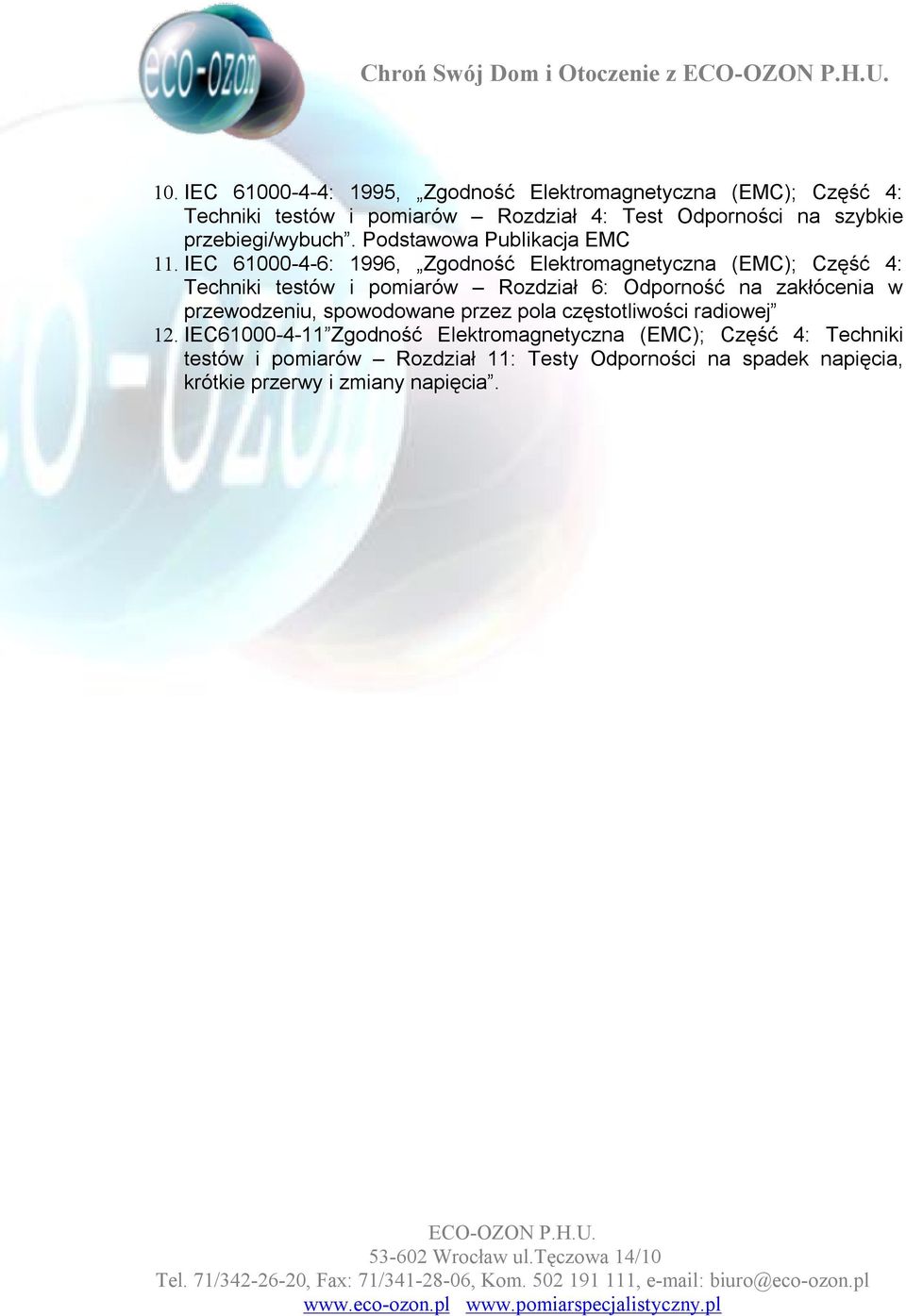

8 Chroń Swój Dom i Otoczenie z 10. IEC : 1995, Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 4: Test Odporności na szybkie przebiegi/wybuch. Podstawowa Publikacja EMC 11. IEC : 1996, Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 6: Odporność na zakłócenia w przewodzeniu, spowodowane przez pola częstotliwości radiowej 12. IEC Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 11: Testy Odporności na spadek napięcia, krótkie przerwy i zmiany napięcia.
