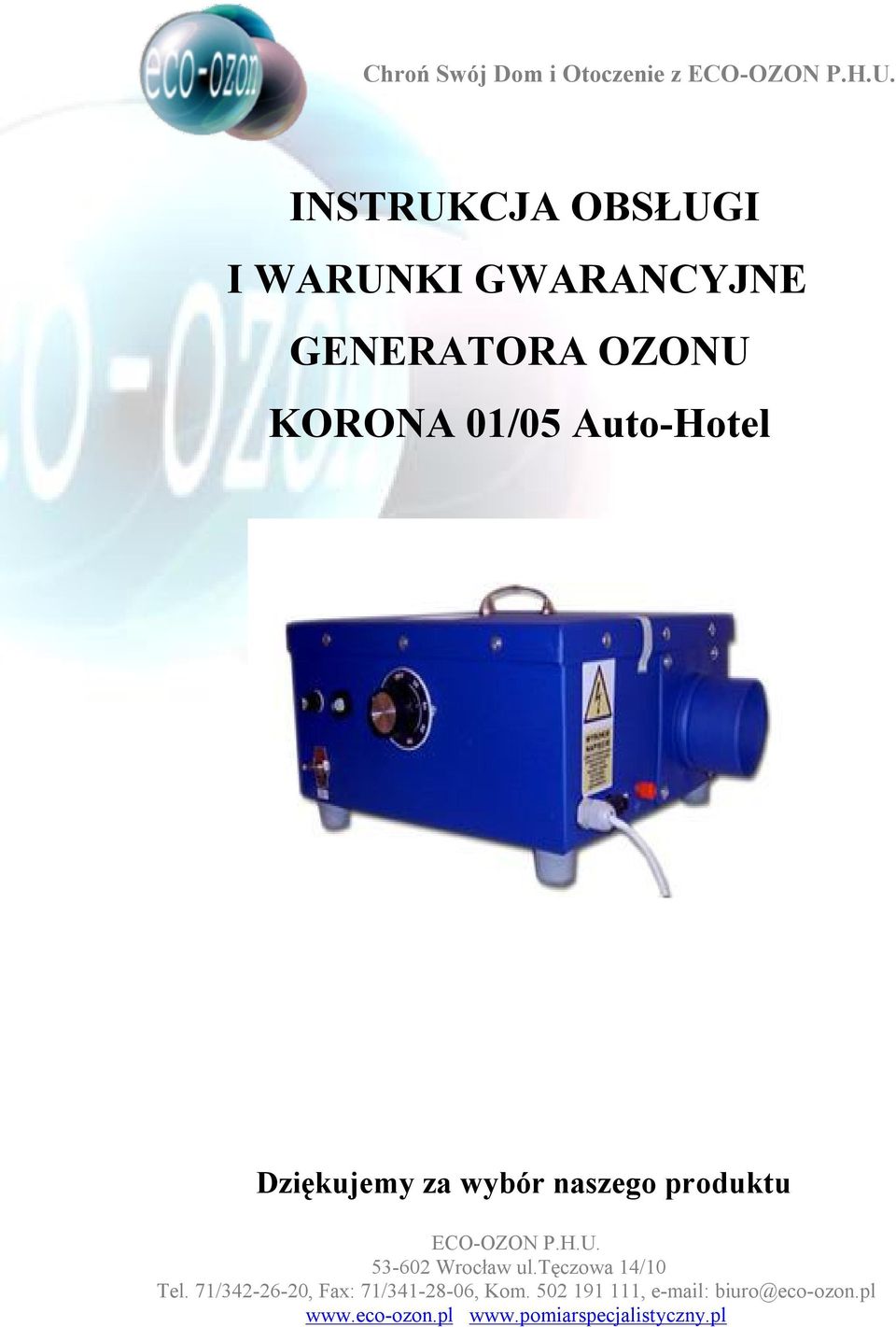

1 Chroń Swój Dom i Otoczenie z INSTRUKCJA OBSŁUGI I WARUNKI GWARANCYJNE GENERATORA OZONU KORONA 01/05 Auto-Hotel Dziękujemy za wybór naszego produktu

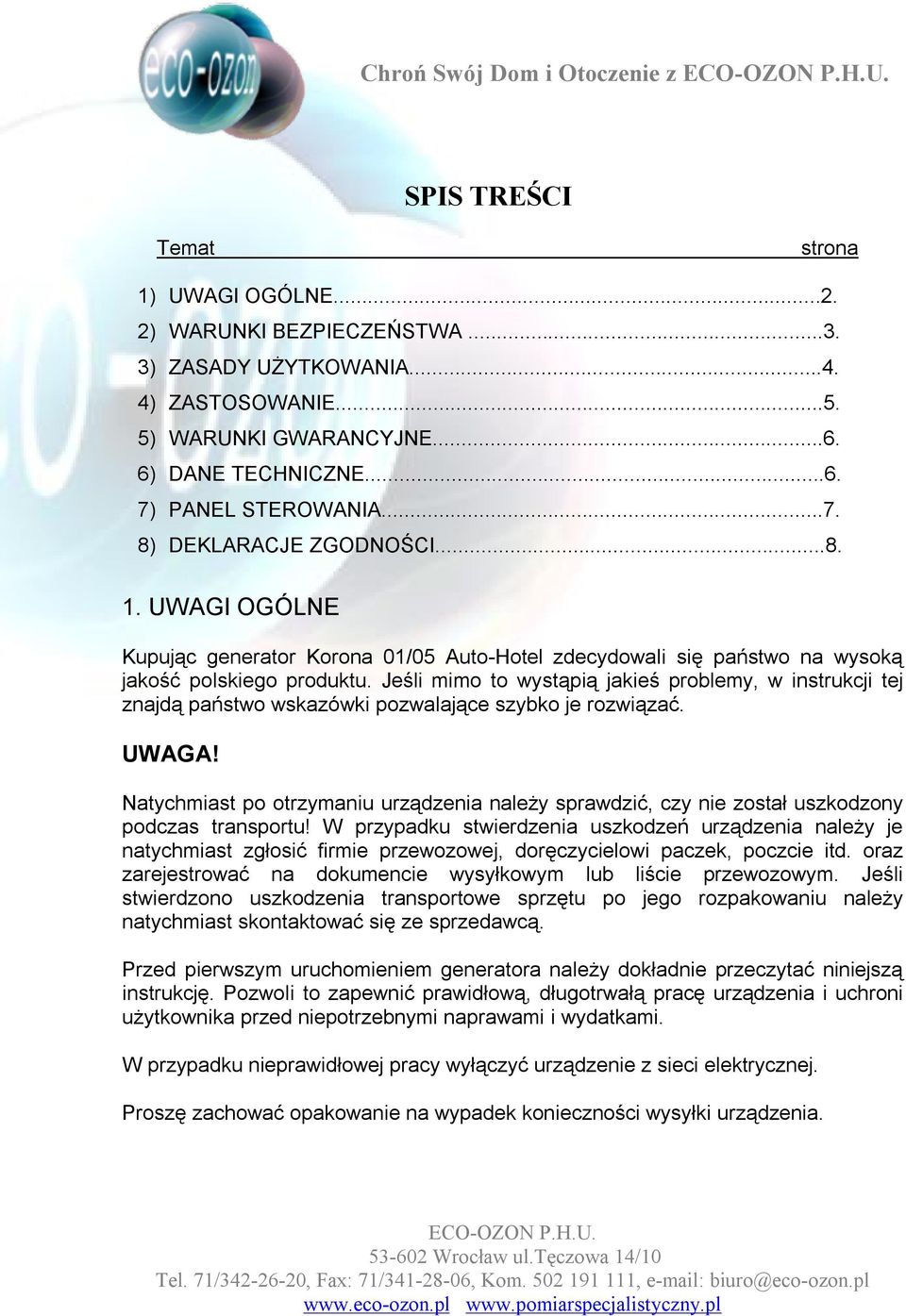

2 Chroń Swój Dom i Otoczenie z SPIS TREŚCI Temat strona 1) UWAGI OGÓLNE ) WARUNKI BEZPIECZEŃSTWA ) ZASADY UŻYTKOWANIA ) ZASTOSOWANIE ) WARUNKI GWARANCYJNE ) DANE TECHNICZNE ) PANEL STEROWANIA ) DEKLARACJE ZGODNOŚCI UWAGI OGÓLNE Kupując generator Korona 01/05 Auto-Hotel zdecydowali się państwo na wysoką jakość polskiego produktu. Jeśli mimo to wystąpią jakieś problemy, w instrukcji tej znajdą państwo wskazówki pozwalające szybko je rozwiązać. UWAGA! Natychmiast po otrzymaniu urządzenia należy sprawdzić, czy nie został uszkodzony podczas transportu! W przypadku stwierdzenia uszkodzeń urządzenia należy je natychmiast zgłosić firmie przewozowej, doręczycielowi paczek, poczcie itd. oraz zarejestrować na dokumencie wysyłkowym lub liście przewozowym. Jeśli stwierdzono uszkodzenia transportowe sprzętu po jego rozpakowaniu należy natychmiast skontaktować się ze sprzedawcą. Przed pierwszym uruchomieniem generatora należy dokładnie przeczytać niniejszą instrukcję. Pozwoli to zapewnić prawidłową, długotrwałą pracę urządzenia i uchroni użytkownika przed niepotrzebnymi naprawami i wydatkami. W przypadku nieprawidłowej pracy wyłączyć urządzenie z sieci elektrycznej. Proszę zachować opakowanie na wypadek konieczności wysyłki urządzenia.

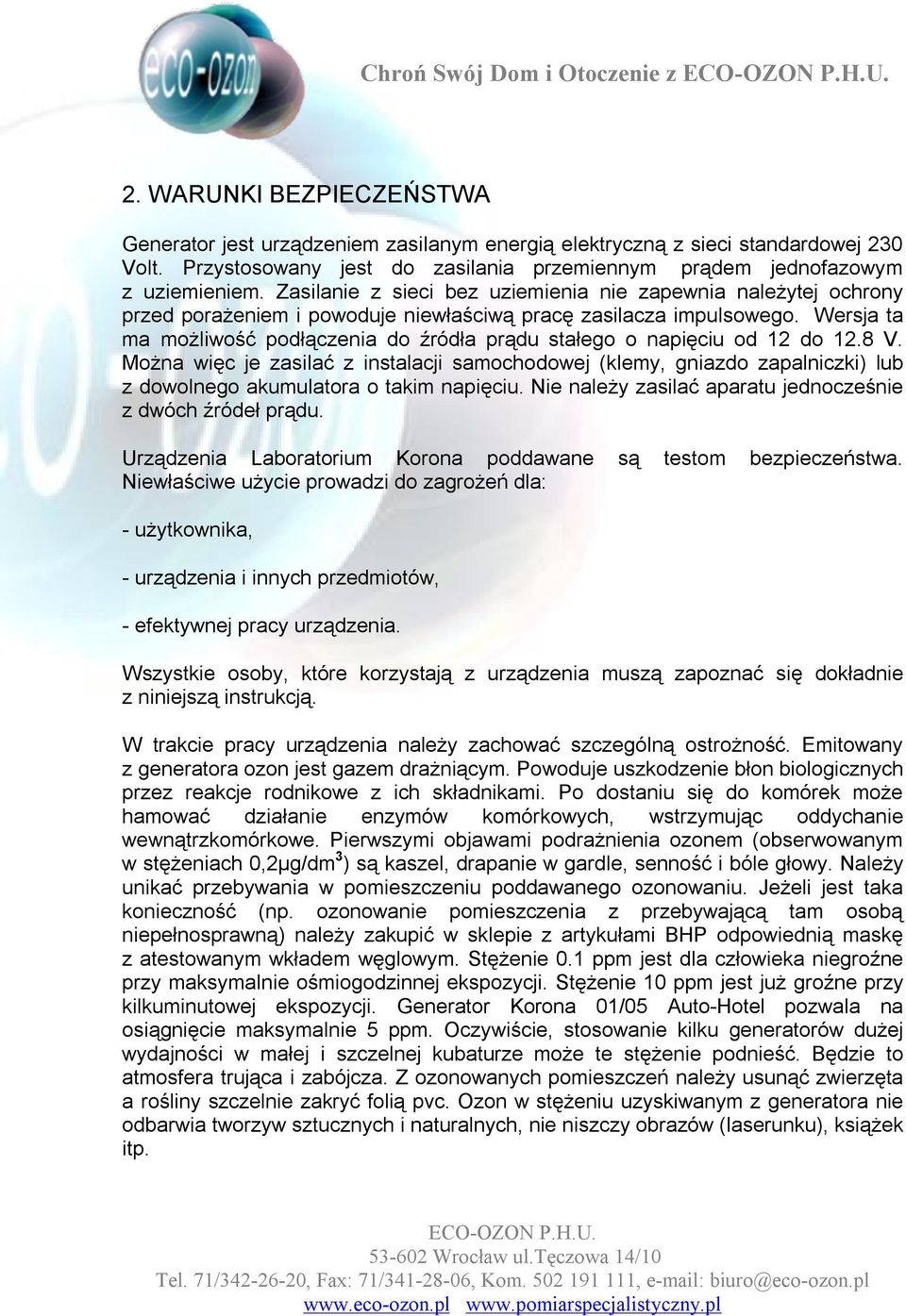

3 Chroń Swój Dom i Otoczenie z 2. WARUNKI BEZPIECZEŃSTWA Generator jest urządzeniem zasilanym energią elektryczną z sieci standardowej 230 Volt. Przystosowany jest do zasilania przemiennym prądem jednofazowym z uziemieniem. Zasilanie z sieci bez uziemienia nie zapewnia należytej ochrony przed porażeniem i powoduje niewłaściwą pracę zasilacza impulsowego. Wersja ta ma możliwość podłączenia do źródła prądu stałego o napięciu od 12 do 12.8 V. Można więc je zasilać z instalacji samochodowej (klemy, gniazdo zapalniczki) lub z dowolnego akumulatora o takim napięciu. Nie należy zasilać aparatu jednocześnie z dwóch źródeł prądu. Urządzenia Laboratorium Korona poddawane są testom bezpieczeństwa. Niewłaściwe użycie prowadzi do zagrożeń dla: - użytkownika, - urządzenia i innych przedmiotów, - efektywnej pracy urządzenia. Wszystkie osoby, które korzystają z urządzenia muszą zapoznać się dokładnie z niniejszą instrukcją. W trakcie pracy urządzenia należy zachować szczególną ostrożność. Emitowany z generatora ozon jest gazem drażniącym. Powoduje uszkodzenie błon biologicznych przez reakcje rodnikowe z ich składnikami. Po dostaniu się do komórek może hamować działanie enzymów komórkowych, wstrzymując oddychanie wewnątrzkomórkowe. Pierwszymi objawami podrażnienia ozonem (obserwowanym w stężeniach 0,2μg/dm 3 ) są kaszel, drapanie w gardle, senność i bóle głowy. Należy unikać przebywania w pomieszczeniu poddawanego ozonowaniu. Jeżeli jest taka konieczność (np. ozonowanie pomieszczenia z przebywającą tam osobą niepełnosprawną) należy zakupić w sklepie z artykułami BHP odpowiednią maskę z atestowanym wkładem węglowym. Stężenie 0.1 ppm jest dla człowieka niegroźne przy maksymalnie ośmiogodzinnej ekspozycji. Stężenie 10 ppm jest już groźne przy kilkuminutowej ekspozycji. Generator Korona 01/05 Auto-Hotel pozwala na osiągnięcie maksymalnie 5 ppm. Oczywiście, stosowanie kilku generatorów dużej wydajności w małej i szczelnej kubaturze może te stężenie podnieść. Będzie to atmosfera trująca i zabójcza. Z ozonowanych pomieszczeń należy usunąć zwierzęta a rośliny szczelnie zakryć folią pvc. Ozon w stężeniu uzyskiwanym z generatora nie odbarwia tworzyw sztucznych i naturalnych, nie niszczy obrazów (laserunku), książek itp.

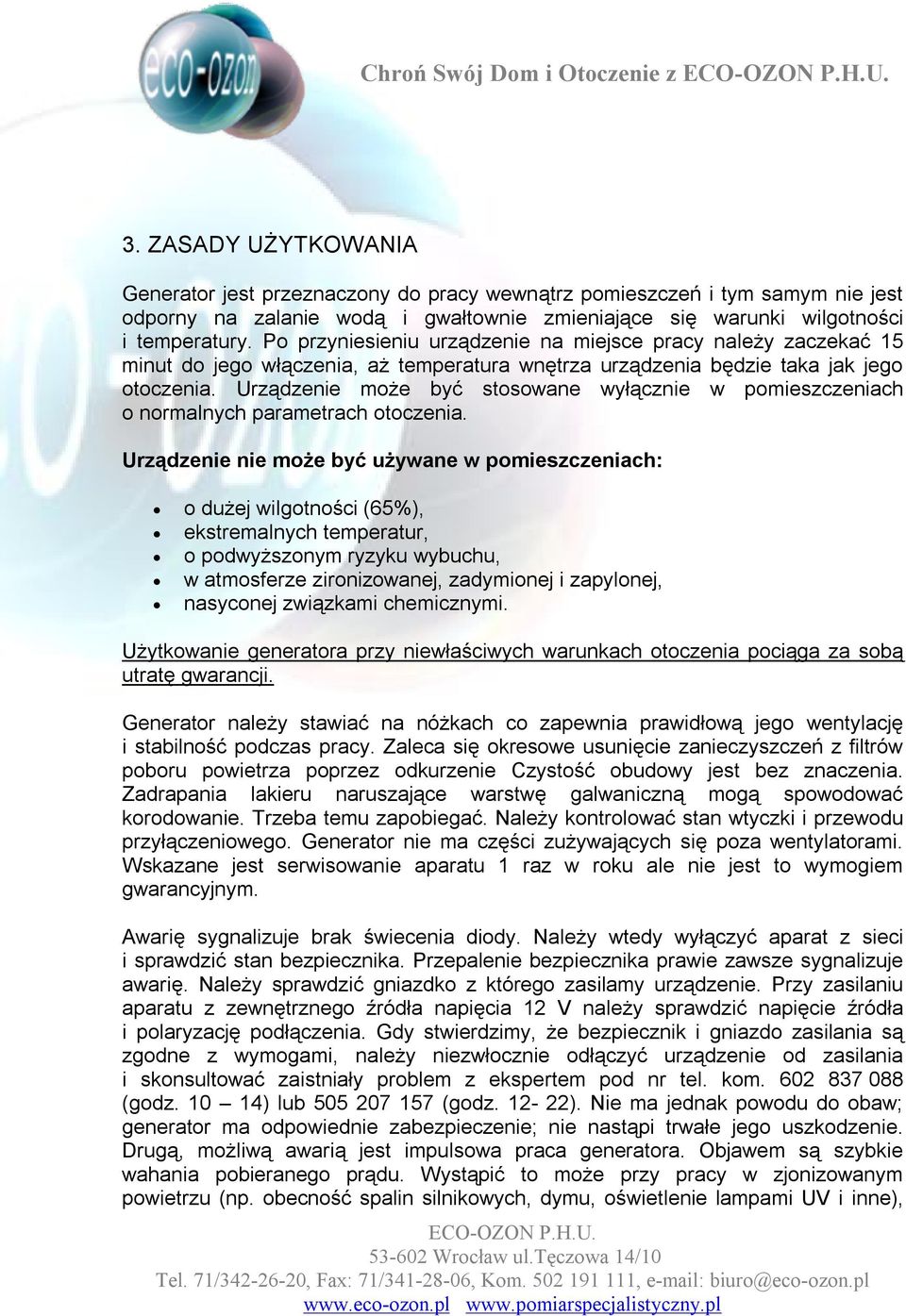

4 Chroń Swój Dom i Otoczenie z 3. ZASADY UŻYTKOWANIA Generator jest przeznaczony do pracy wewnątrz pomieszczeń i tym samym nie jest odporny na zalanie wodą i gwałtownie zmieniające się warunki wilgotności i temperatury. Po przyniesieniu urządzenie na miejsce pracy należy zaczekać 15 minut do jego włączenia, aż temperatura wnętrza urządzenia będzie taka jak jego otoczenia. Urządzenie może być stosowane wyłącznie w pomieszczeniach o normalnych parametrach otoczenia. Urządzenie nie może być używane w pomieszczeniach: o dużej wilgotności (65%), ekstremalnych temperatur, o podwyższonym ryzyku wybuchu, w atmosferze zironizowanej, zadymionej i zapylonej, nasyconej związkami chemicznymi. Użytkowanie generatora przy niewłaściwych warunkach otoczenia pociąga za sobą utratę gwarancji. Generator należy stawiać na nóżkach co zapewnia prawidłową jego wentylację i stabilność podczas pracy. Zaleca się okresowe usunięcie zanieczyszczeń z filtrów poboru powietrza poprzez odkurzenie Czystość obudowy jest bez znaczenia. Zadrapania lakieru naruszające warstwę galwaniczną mogą spowodować korodowanie. Trzeba temu zapobiegać. Należy kontrolować stan wtyczki i przewodu przyłączeniowego. Generator nie ma części zużywających się poza wentylatorami. Wskazane jest serwisowanie aparatu 1 raz w roku ale nie jest to wymogiem gwarancyjnym. Awarię sygnalizuje brak świecenia diody. Należy wtedy wyłączyć aparat z sieci i sprawdzić stan bezpiecznika. Przepalenie bezpiecznika prawie zawsze sygnalizuje awarię. Należy sprawdzić gniazdko z którego zasilamy urządzenie. Przy zasilaniu aparatu z zewnętrznego źródła napięcia 12 V należy sprawdzić napięcie źródła i polaryzację podłączenia. Gdy stwierdzimy, że bezpiecznik i gniazdo zasilania są zgodne z wymogami, należy niezwłocznie odłączyć urządzenie od zasilania i skonsultować zaistniały problem z ekspertem pod nr tel. kom (godz ) lub (godz ). Nie ma jednak powodu do obaw; generator ma odpowiednie zabezpieczenie; nie nastąpi trwałe jego uszkodzenie. Drugą, możliwą awarią jest impulsowa praca generatora. Objawem są szybkie wahania pobieranego prądu. Wystąpić to może przy pracy w zjonizowanym powietrzu (np. obecność spalin silnikowych, dymu, oświetlenie lampami UV i inne),

5 Chroń Swój Dom i Otoczenie z nasyconego lotnymi węglowodorami (warsztaty samochodowe) lub być spowodowane wahaniem napięcia sieci zasilającej. Procedura konsultacyjna jak powyżej.4. ZASTOSOWANIE Generator 01/05 Auto-Hotel przeznaczony jest do produkcji ozonu z otaczającego go powietrza i ma zastosowanie w profesjonalnych zabiegach dezodoryzacji, dezynfekcji i deakaryzacji powietrza i przedmiotów z nim się stykających. Generator ma możliwość podłączenia rury użytecznej przy ozonowaniu klimatyzatorów, systemów wentylacyjnych, lodówek, zamrażarek, pawlaczy, wnętrz tapczanów i samochodów poprzez uchyloną szybę (warsztaty samochodowe, myjnie). Wydajność generatora na poziomie 8,5 gramów ozonu na godzinę wysyca do stężenia progowego po około 2 godzinach 100 m³, tj. około 40 m² o wysokości ok. 2.5 m. Czas zabiegu dezynfekcji pomieszczeń przy używaniu generatora Korona 01/05 AUTO-HOTEL powinien być dwukrotnie dłuższy od czasu osiągnięcia stężenie progowego. Reasumując: 2 godziny pracy na osiągnięcie stężenia progowego plus cztery godziny zabiegu, razem sześć godzin. Zabieg odświeżania powietrza (dezodoryzacji) jest na ogół krótszy dwukrotnie. Ozon jest cięższy od powietrza. Przy ozonowaniu pomieszczeń generator umieszczamy jak najwyżej. Połowa odległości między sufitem a podłoga to niezbędne minimum. Należy również wywietrzyć pomieszczenie przed zabiegiem o ile to możliwe. Jeżeli w powietrzu występują związki aromatyczne należy kierować się organoleptyką. Po zabiegu trzeba odczekać dwie godziny. Następnie wywietrzyć pomieszczenie. Czas dezodoryzacji jest na ogół krótszy o połowę. Generator nie jest dostosowany wydajnością do wykonywania zabiegów w pomieszczeniach większych niż 40 m². Wersja autohotelowa jest szczególnie przystosowana do odgrzybiania wilgotnych łazienek, węzłów sanitarnych i pokojów hotelowych jak również odgrzybiania klimatyzacji samochodowych, dezynfekcji lodówek i zamrażarek sklepowych. Ma mocniejszy wentylator i układ elektryczny szczególnie zabezpieczony przed wilgocią. Wersja ta posiada również dostępny z zewnątrz filtr przeciwkurzowy. Należy go okresowo odkurzać. Posiada również króciec do podłączenia węża, tak przydatnego przy dezynfekcji sprzętu chłodniczego. Ozon produkowany przez ten generator ma takie stężenie, że nie niszczy książek, obrazów, elektroniki, nie jest szkodliwy dla rybek akwariowych. Ozon konserwuje żywność i nie ma potrzeby jej usuwania podczas zabiegu. Ozon jest całkowicie bezpieczny dla kokpitu samochodów. Działanie bakteriobójcze ozonu występuje w stężeniu ok. 13μg/dm 3 i jest około 50 razy skuteczniejsze i 3000 razy szybsze niż chloru. Minimalnym, przybliżonym i progowym stężeniem od którego zaczyna się dezynfekcja i deakaryzacja jest wartość 1 g ozonu na 10m 3 pomieszczenia.

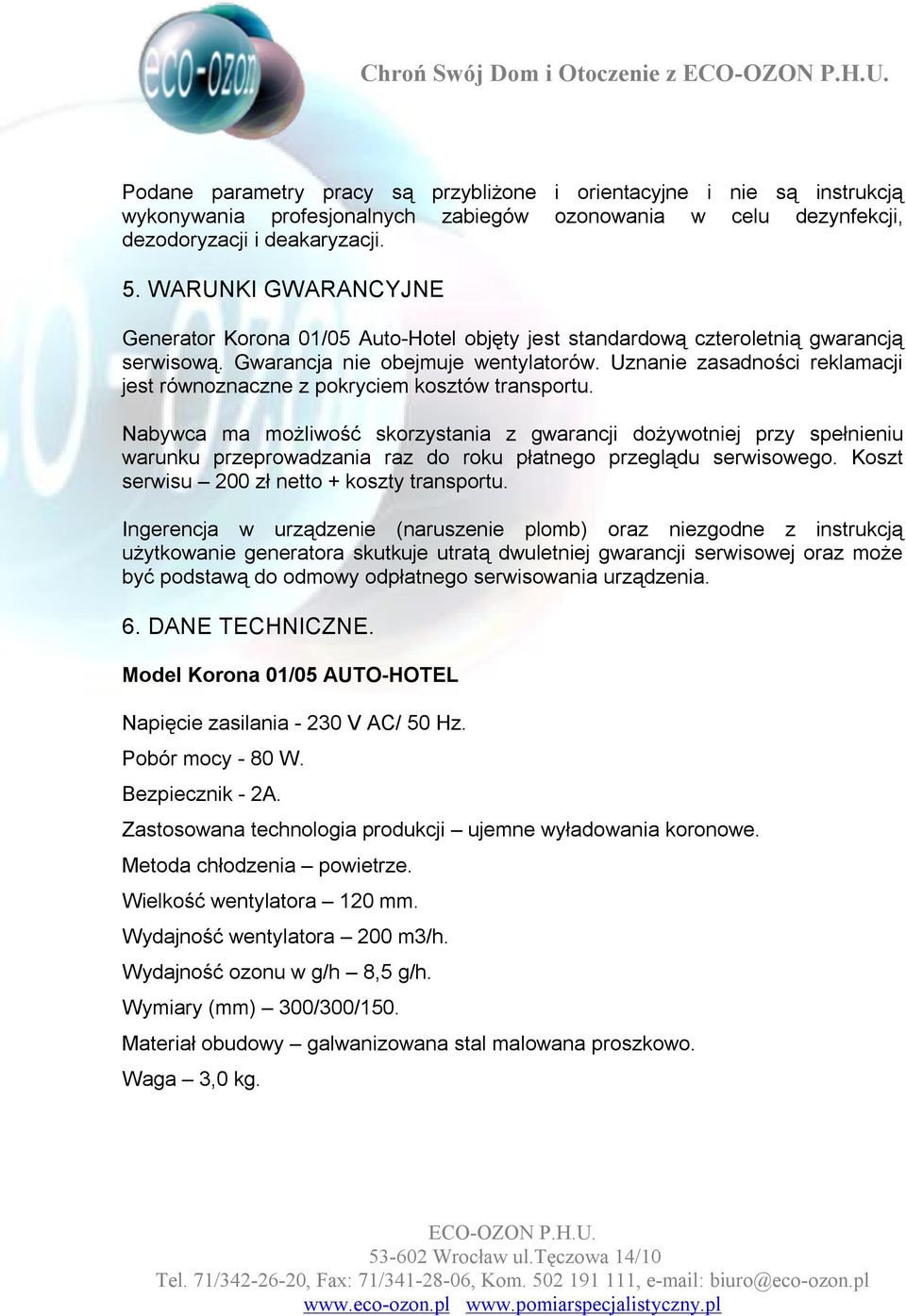

6 Chroń Swój Dom i Otoczenie z Podane parametry pracy są przybliżone i orientacyjne i nie są instrukcją wykonywania profesjonalnych zabiegów ozonowania w celu dezynfekcji, dezodoryzacji i deakaryzacji. 5. WARUNKI GWARANCYJNE Generator Korona 01/05 Auto-Hotel objęty jest standardową czteroletnią gwarancją serwisową. Gwarancja nie obejmuje wentylatorów. Uznanie zasadności reklamacji jest równoznaczne z pokryciem kosztów transportu. Nabywca ma możliwość skorzystania z gwarancji dożywotniej przy spełnieniu warunku przeprowadzania raz do roku płatnego przeglądu serwisowego. Koszt serwisu 200 zł netto + koszty transportu. Ingerencja w urządzenie (naruszenie plomb) oraz niezgodne z instrukcją użytkowanie generatora skutkuje utratą dwuletniej gwarancji serwisowej oraz może być podstawą do odmowy odpłatnego serwisowania urządzenia. 6. DANE TECHNICZNE. Model Korona 01/05 AUTO-HOTEL Napięcie zasilania V AC/ 50 Hz. Pobór mocy - 80 W. Bezpiecznik - 2A. Zastosowana technologia produkcji ujemne wyładowania koronowe. Metoda chłodzenia powietrze. Wielkość wentylatora 120 mm. Wydajność wentylatora 200 m3/h. Wydajność ozonu w g/h 8,5 g/h. Wymiary (mm) 300/300/150. Materiał obudowy galwanizowana stal malowana proszkowo. Waga 3,0 kg.

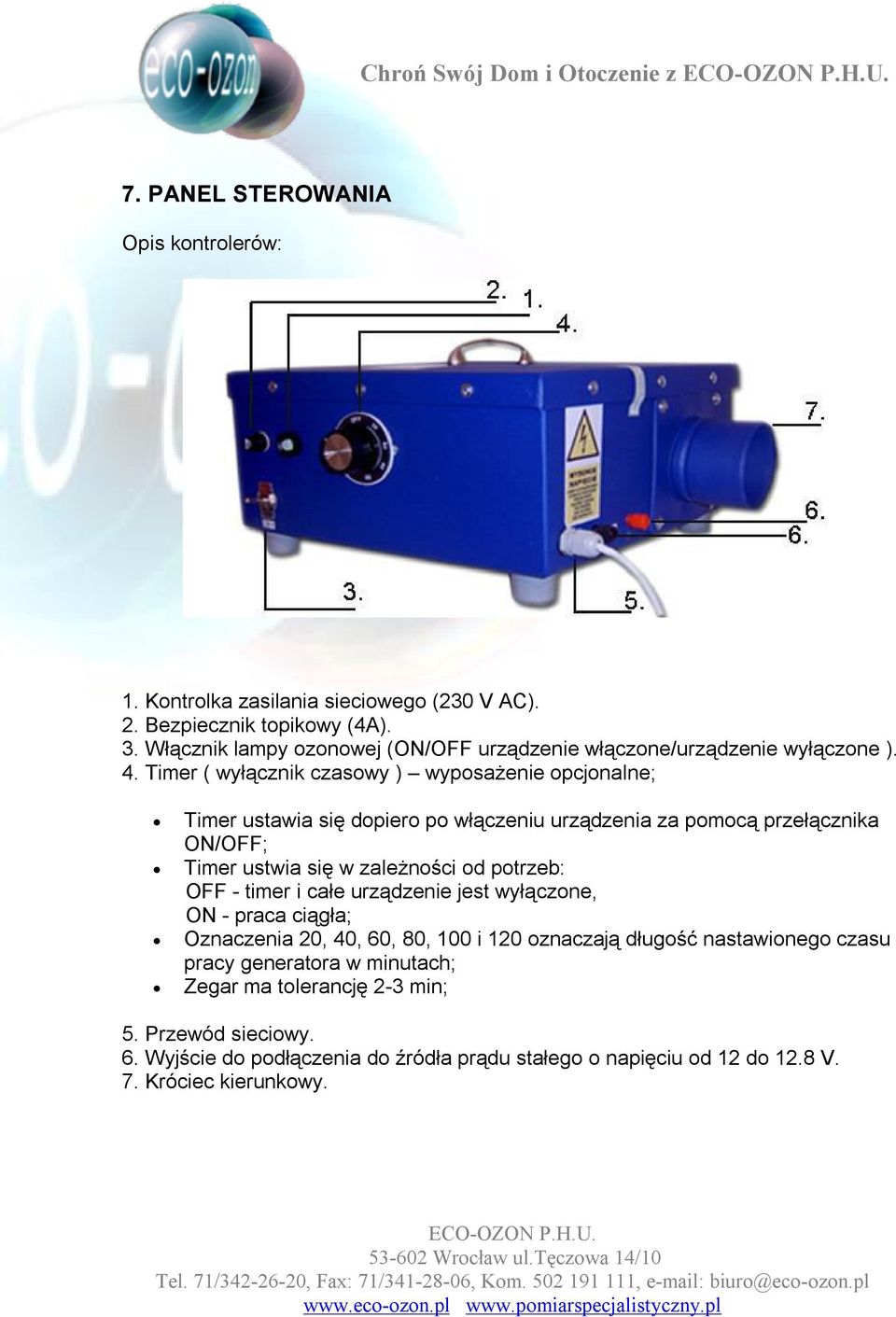

7 Chroń Swój Dom i Otoczenie z 7. PANEL STEROWANIA Opis kontrolerów: 1. Kontrolka zasilania sieciowego (230 V AC). 2. Bezpiecznik topikowy (4A). 3. Włącznik lampy ozonowej (ON/OFF urządzenie włączone/urządzenie wyłączone ). 4. Timer ( wyłącznik czasowy ) wyposażenie opcjonalne; Timer ustawia się dopiero po włączeniu urządzenia za pomocą przełącznika ON/OFF; Timer ustwia się w zależności od potrzeb: OFF - timer i całe urządzenie jest wyłączone, ON - praca ciągła; Oznaczenia 20, 40, 60, 80, 100 i 120 oznaczają długość nastawionego czasu pracy generatora w minutach; Zegar ma tolerancję 2-3 min; 5. Przewód sieciowy. 6. Wyjście do podłączenia do źródła prądu stałego o napięciu od 12 do 12.8 V. 7. Króciec kierunkowy.

8 Chroń Swój Dom i Otoczenie z 8. DEKLARACJE ZGODNOŚCI PRODUCENTA Cywilna Spółka Inżynierska Ekotech Właściciel Laboratorium naukowo-wdrożeniowego "Korona" ul. Łódzka 50/52b Piotrków Trybunalski Generator korona 01/05 Auto-Hotel posiada wszystkie niezbędne, w swojej klasie zabezpieczenia przeciwporażeniowe, przeciwprzepięciowe i przeciwzwarciowe zgodne z wymaganiami i przepisami Unii Europejskiej. 1. Dyrektywa dotycząca Niskiego Napięcia 73/23/EEC Unia Europejska (EU) 2. Dyrektywa EMC (Zgodność Elektromagnetyczna) 89/336EEC Unia Europejska (EU) Standardy zgodności: 1. EN : Bezpieczeństwo Przedmiotów Domowego Użytku oraz Podobnych Urządzeń Elektrycznych; Część 1: Wymagania Ogólne, Edycja Piąta z Poprawkami A1:95 + A1:96 + A12:96 2. EN : 1998, Bezpieczeństwo Przedmiotów Domowego Użytku oraz Podobnych Urządzeń Elektrycznych; Część 2: Szczególne Wymagania dla Wanny do Kąpieli z Masażem Wodnym 3. EN : 1995, Limity harmonicznej emisji prądu (input elektryczny sprzętu < lub = 16A na fazę) 4. EN : 1995, Ograniczenie wahań i niestabilności napięcia w systemach niskiego napięcia dla sprzętu, dla którego prąd oszacowano na < lub = 16A 5. EN 55022: 1998, Ograniczenia i Metody Pomiaru Charakterystyk Zakłóceń Radiowych dla Sprzętu Technologii Informatycznej 6. EN : 1997, Zgodność Elektromagnetyczna Wymagania dotyczące przedmiotów domowego użytku, narzędzi elektrycznych oraz podobnych urządzeń: Część 1: Emisja Standard Rodziny Wyrobów 7. EN : 1997, Zgodność Elektromagnetyczna Wymagania dotyczące przedmiotów domowego użytku, narzędzi elektrycznych oraz podobnych urządzeń: Część 2: Odporność Standard Rodziny Wyrobów 8. IEC : 1997, Bezpieczeństwo Przedmiotów Domowego Użytku oraz Podobnych Urządzeń Elektrycznych; Część 2: Szczególne Wymagania dla Wanny do Kąpieli z Masażem Wodnym 9. IEC : 1995, Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 2: Test Odporności na Wyładowanie Elektrostatyczne

9 Chroń Swój Dom i Otoczenie z 10. IEC : 1995, Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 4: Test Odporności na szybkie przebiegi/wybuch. Podstawowa Publikacja EMC 11. IEC : 1996, Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 6: Odporność na zakłócenia w przewodzeniu, spowodowane przez pola częstotliwości radiowej 12. IEC : Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 11: Testy Odporności na spadek napięcia, krótkie przerwy i zmiany napięcia.
