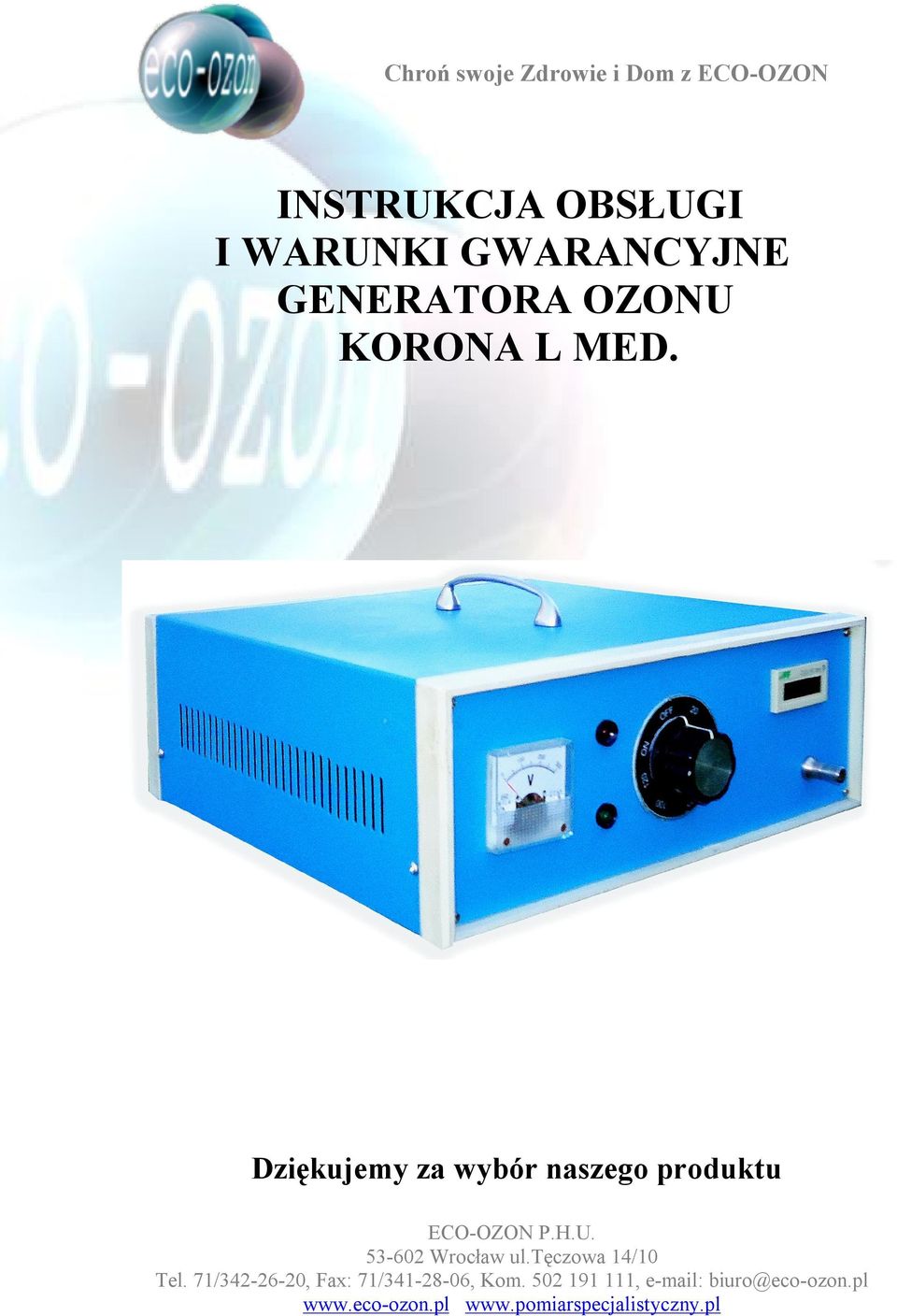

1 INSTRUKCJA OBSŁUGI I WARUNKI GWARANCYJNE GENERATORA OZONU KORONA L MED. Dziękujemy za wybór naszego produktu

2 SPIS TREŚCI 1. UWAGI OGÓLNE...,,,,,,, WARUNKI BEZPIECZEŃSTA ZASADY UŻYTKOWANIA ZASTOSOWANIE EKSPLOATACJA WARUNKI GWARANCYJNE DANE TECHNICZNE PANEL STEROWANIA DEKLARACJE ZGODNOŚCI UWAGI OGÓLNE. Kupując generator Korona L MED zdecydowali się państwo na wysoką jakość polskiego produktu. Jeśli mimo to wystąpią jakieś problemy, w instrukcji tej znajdą państwo wskazówki pozwalające szybko je rozwiązać. UWAGA! Natychmiast po otrzymaniu generatora należy sprawdzić, czy nie został uszkodzony podczas transportu! W przypadku stwierdzenia uszkodzenia należy je natychmiast zgłosić firmie przewozowej, doręczycielowi paczek, poczcie itd. oraz zarejestrować na dokumencie wysyłkowym lub liście przewozowym. Jeśli stwierdzono uszkodzenie transportowe sprzętu po jego rozpakowaniu należy natychmiast skontaktować się ze sprzedawcą. Przed pierwszym uruchomieniem generatora należy dokładnie przeczytać niniejszą instrukcję. Pozwoli to zapewnić prawidłową, długotrwałą pracę urządzenia i uchroni użytkownika przed niepotrzebnymi naprawami i wydatkami. W przypadku nieprawidłowej pracy należy wyłączyć urządzenie z sieci elektrycznej. Proszę zachować opakowanie na wypadek konieczności wysyłki urządzenia. 2. Warunki Bezpieczeństwa. Generator jest urządzeniem zasilanym energią elektryczną z sieci standardowej 230 Volt. Przystosowany jest do zasilania przemiennym prądem jednofazowym z uziemieniem. Zasilanie z sieci bez uziemienia nie zapewnia należytej ochrony przed porażeniem i powoduje niewłaściwą pracę zasilacza impulsowego.

3 Urządzenia Laboratorium Korona poddawane są testom bezpieczeństwa. Niewłaściwe użycie prowadzi do zagrożeń dla: - użytkownika, - urządzenia i innych przedmiotów, - efektywnej pracy urządzenia. Wszystkie osoby, które korzystają z urządzenia muszą:zapoznać się dokładnie z niniejszą instrukcją. W trakcie pracy urządzenia należy zachować szczególną ostrożność. Emitowany z generatora ozon jest gazem drażniącym. Powoduje uszkodzenie błon biologicznych przez reakcje rodnikowe z ich składnikami. Po dostaniu się do komórek może hamować działanie enzymów komórkowych, wstrzymując oddychanie wewnątrzkomórkowe. Pierwszymi objawami podrażnienia ozonem (obserwowanym w stężeniach 0,2μg/dm 3 ) są kaszel, drapanie w gardle, senność i bóle głowy. Należy unikać przebywania w pomieszczeniu poddawanego ozonowaniu. Jeżeli jest taka konieczność (np. ozonowanie pomieszczenia z przebywającą tam osobą niepełnosprawną) należy zakupić w sklepie z artykułami BHP odpowiednią maskę z atestowanym wkładem węglowym. Stężenie 0.1 ppm jest dla człowieka niegroźne przy maksymalnie ośmiogodzinnej ekspozycji. Stężenie 10 ppm jest już groźne przy kilkuminutowej ekspozycji. Generator Korona L MED pozwala na osiągnięcie maksymalnie 5 ppm. Oczywiście, stosowanie kilku generatorów dużej wydajności w małej i szczelnej kubaturze może te stężenie podnieść. Będzie to atmosfera trująca i zabójcza. Z ozonowanych pomieszczeń należy usunąć zwierzęta a rośliny szczelnie zakryć folią pvc. Ozon w stężeniu uzyskiwanym z generatora nie odbarwia tworzyw sztucznych i naturalnych, nie niszczy obrazów (laserunku), książek itp. 3. ZASADY UŻYTKOWANIA. Generator jest przeznaczony do pracy wewnątrz pomieszczeń i tym samym nie jest odporny na zalanie wodą i gwałtownie zmieniające się warunki wilgotności i temperatury. Po przyniesieniu urządzenie na miejsce pracy należy zaczekać 15 minut do jego włączenia, aż temperatura wnętrza urządzenia będzie taka jak jego otoczenia. Urządzenie może być stosowane wyłącznie w pomieszczeniach o normalnych parametrach otoczenia. Urządzenie nie może być używane w pomieszczeniach: o dużej wilgotności (powyżej 65%), ekstremalnych temperatur (poniżej 0 i powyżej 40 stopni), o podwyższonym ryzyku wybuchu, w atmosferze zironizowanej, zadymionej i zapylonej, nasyconej związkami chemicznymi. Użytkowanie generatora przy niewłaściwych warunkach otoczenia pociąga za sobą utratę gwarancji.

4 Generator należy stawiać na nóżkach co zapewnia prawidłową jego wentylację i stabilność podczas pracy. Zaleca się okresowe usunięcie zanieczyszczeń z filtrów poboru powietrza poprzez odkurzenie Czystość obudowy jest bez znaczenia. Zadrapania lakieru naruszające warstwę galwaniczną mogą spowodować korodowanie. Trzeba temu zapobiegać. Należy kontrolować stan wtyczki i przewodu przyłączeniowego. Generator nie ma części zużywających się poza wentylatorami. Wskazane jest serwisowanie aparatu 1 raz w roku, ale nie jest to wymogiem gwarancyjnym. Awarię sygnalizuje brak świecenia diody. Należy wtedy wyłączyć aparat z sieci i sprawdzić stan bezpiecznika. Przepalenie bezpiecznika (z tyłu obudowy przy włączniku) prawie zawsze sygnalizuje awarię. Należy sprawdzić gniazdko z którego zasilamy urządzenie. Gdy stwierdzimy, że napięcie to 230 V i gniazdo są zgodne z wymogami, należy niezwłocznie odłączyć urządzenie od zasilania i skonsultować zaistniały problem z ekspertem pod nr tel. kom (godz ) lub (godz ). Nie ma jednak powodu do obaw; generator ma odpowiednie zabezpieczenie; nie nastąpi trwałe jego uszkodzenie. Drugą, możliwą awarią jest impulsowa praca generatora. Objawem są szybkie wahania pobieranego prądu. Wystąpić to może przy pracy w zjonizowanym powietrzu (np. obecność dymu, oświetlenie lampami UV i inne) lub być spowodowane wahaniem napięcia sieci zasilającej. Procedura konsultacyjna jak powyżej. 4. ZASTOSOWANIE. Generator Korona L MED przeznaczony jest do produkcji ozonu i ma zastosowanie w leczeniu otarć i ran u ludzi i zwierząt, leczenia zmian skórnych, leczenia ran stopy cukrzycowej, ozonowania wody do picia i sporządzania naparów ziół, ozonowanie wody do okładów i inne (w porozumieniu z lekarzem, za jego zgodą i zgodnie z jego wskazówkami), oraz do dezodoryzacji, dezynfekcji i deakaryzacji powietrza i przedmiotów z nim się stykających, dezynfekcji klimatyzacji samochodowej, lodówek, szaf, mebli, miejsc trudno dostępnych, przesyłanie ozonu w miejsca odległe od generatora (do 10 m), i nne. Wydajność generatora pozwala na ozonowanie małych kubatur (<60 m3). Działanie bakteriobójcze ozonu występuje w stężeniu ok. 13μg/d m 3 i jest około 50 razy skuteczniejsze i 3000 razy szybsze niż chloru. Minimalnym, przybliżonym i progowym stężeniem od którego zaczyna się dezynfekcja i deakaryzacja jest wartość 1 g ozonu na 10m 3 pomieszczenia. II. Eksploatacja: 1. Aparat należy postawić tak, aby zapewnić jego dobre chłodzenie oraz tak, żeby urządzenie było stabilne.

5 2. Po przeniesieniu aparatu z innego miejsca niż docelowy punkt pracy, proszę odczekać 15 minut w celu wyrównania pierwotnej atmosfery wewnątrz obudowy do docelowej. 3. Przed włączeniem generatora proszę zwrócić uwagę, aby ozon nie wydobywał się bezpośrednio do atmosfery w której przebywa obsługa ozon to gaz trujący stężenie 0.1 ppm jest dopuszczalne przy ekspozycji człowieka do 8 godzin. 4. Do odbioru ozonu należy skorzystać z załączanego drenu; można go przedłużyć drenem silikonowym lub z pvc (mniejsza wytrzymałość na utlenianie). W przypadku stosowania rurek z pvc należy kontrolować ich stan usieciowania organoleptycznie, zwracając uwagę na zmniejszanie się ich elastyczności. Najlepiej wymieniać co 500 godzin. Podane parametry pracy są przybliżone i orientacyjne i nie są instrukcją wykonywania profesjonalnych zabiegów ozonowania w celu dezynfekcji, dezodoryzacji i deakaryzacji. 5. WARUNKI GWARANCYJNE. Generator Korona L MED objęty jest standardową czteroletnią gwarancją serwisową. Gwarancja nie obejmuje wentylatorów. Uznanie zasadności reklamacji jest równoznaczne z pokryciem kosztów transportu. Nabywca ma możliwość skorzystania z gwarancji dożywotniej przy spełnieniu warunku przeprowadzania raz do roku płatnego przeglądu serwisowego. Koszt serwisu 200 zł netto + koszty transportu. Natychmiastowy serwis gwarancyjny i pogwarancyjny. Ingerencja w urządzenie (naruszenie plomb) oraz niezgodne z instrukcją użytkowanie generatora skutkuje utratą dwuletniej gwarancji serwisowej oraz może być podstawą do odmowy odpłatnego serwisowania urządzenia. 6. DANE TECHNICZNE. Model Korona MED Napięcie zasilania V AC/ 50 Hz. Moc pobierana: 80W Wymiary: 310/230/120 Waga: 5.00 kg Konstrukcja: blacha stalowa malowana proszkowo Technologia produkcji ozonu: wył. koronowe Gaz zasilający: powietrze Chłodzenie: powietrze

6 Stężenie ozonu: mg/l Wydajność: 2 5 g ozonu na godzinę wbudowana pompa powietrza, wyłącznik czasowy, licznik czasu pracy, zestaw do samodzielnego ozonowania wody. 7. PANEL STEROWANIA. 1- voltomierz 2- kontrolka pracy 3- kontrolka zasilania 4- timer (wyłącznik czasowy) 5- licznik czasu pracy 6- wyjście ozonu z generatora (możliwość zamocowania załącznego przewodu odprowadzającego ozon do np. pojemnika z wodą, rękawa medycznego itp.) 8. DEKLARACJE ZGODNOŚCI PRODUCENTA

7 Cywilna Spółka Inżynierska Ekotech Właściciel Laboratorium naukowo-wdrożeniowego "Korona" ul. Łódzka 50/52b Piotrków Trybunalski Generator korona L MED posiada wszystkie niezbędne, w swojej klasie zabezpieczenia przeciwporażeniowe, przeciwprzepięciowe i przeciwzwarciowe zgodne z wymaganiami i przepisami Unii Europejskiej. 1. Dyrektywa dotycząca Niskiego Napięcia 73/23/EEC Unia Europejska (EU) 2. Dyrektywa EMC (Zgodność Elektromagnetyczna) 89/336EEC Unia Europejska (EU) Standardy zgodności: 1. EN : Bezpieczeństwo Przedmiotów Domowego Użytku oraz Podobnych Urządzeń Elektrycznych; Część 1: Wymagania Ogólne, Edycja Piąta z Poprawkami A1:95 + A1:96 + A12:96 2. EN : 1998, Bezpieczeństwo Przedmiotów Domowego Użytku oraz Podobnych Urządzeń Elektrycznych; Część 2: Szczególne Wymagania dla Wanny do Kąpieli z Masażem Wodnym 3. EN : 1995, Limity harmonicznej emisji prądu (input elektryczny sprzętu < lub = 16A na fazę) 4. EN : 1995, Ograniczenie wahań i niestabilności napięcia w systemach niskiego napięcia dla sprzętu, dla którego prąd oszacowano na < lub = 16A 5. EN 55022: 1998, Ograniczenia i Metody Pomiaru Charakterystyk Zakłóceń Radiowych dla Sprzętu Technologii Informatycznej 6. EN : 1997, Zgodność Elektromagnetyczna Wymagania dotyczące przedmiotów domowego użytku, narzędzi elektrycznych oraz podobnych urządzeń: Część 1: Emisja Standard Rodziny Wyrobów 7. EN : 1997, Zgodność Elektromagnetyczna Wymagania dotyczące przedmiotów domowego użytku, narzędzi elektrycznych oraz podobnych urządzeń: Część 2: Odporność Standard Rodziny Wyrobów 8. IEC : 1997, Bezpieczeństwo Przedmiotów Domowego Użytku oraz Podobnych Urządzeń Elektrycznych; Część 2: Szczególne Wymagania dla Wanny do Kąpieli z Masażem Wodnym 9. IEC : 1995, Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 2: Test Odporności na Wyładowanie Elektrostatyczne 10. IEC : 1995, Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 4: Test Odporności na szybkie przebiegi/wybuch. Podstawowa Publikacja EMC

8 11. IEC : 1996, Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 6: Odporność na zakłócenia w przewodzeniu, spowodowane przez pola częstotliwości radiowej 12. IEC : Zgodność Elektromagnetyczna (EMC); Część 4: Techniki testów i pomiarów Rozdział 11: Testy Odporności na spadek napięcia, krótkie przerwy i zmiany napięcia.
