Instrukcja wykonywania połączeń metodą zgrzewania taśm dylatacyjnych Sika-Waterbar w systemach wodoszczelnych. Sika Services AG

Transkrypt

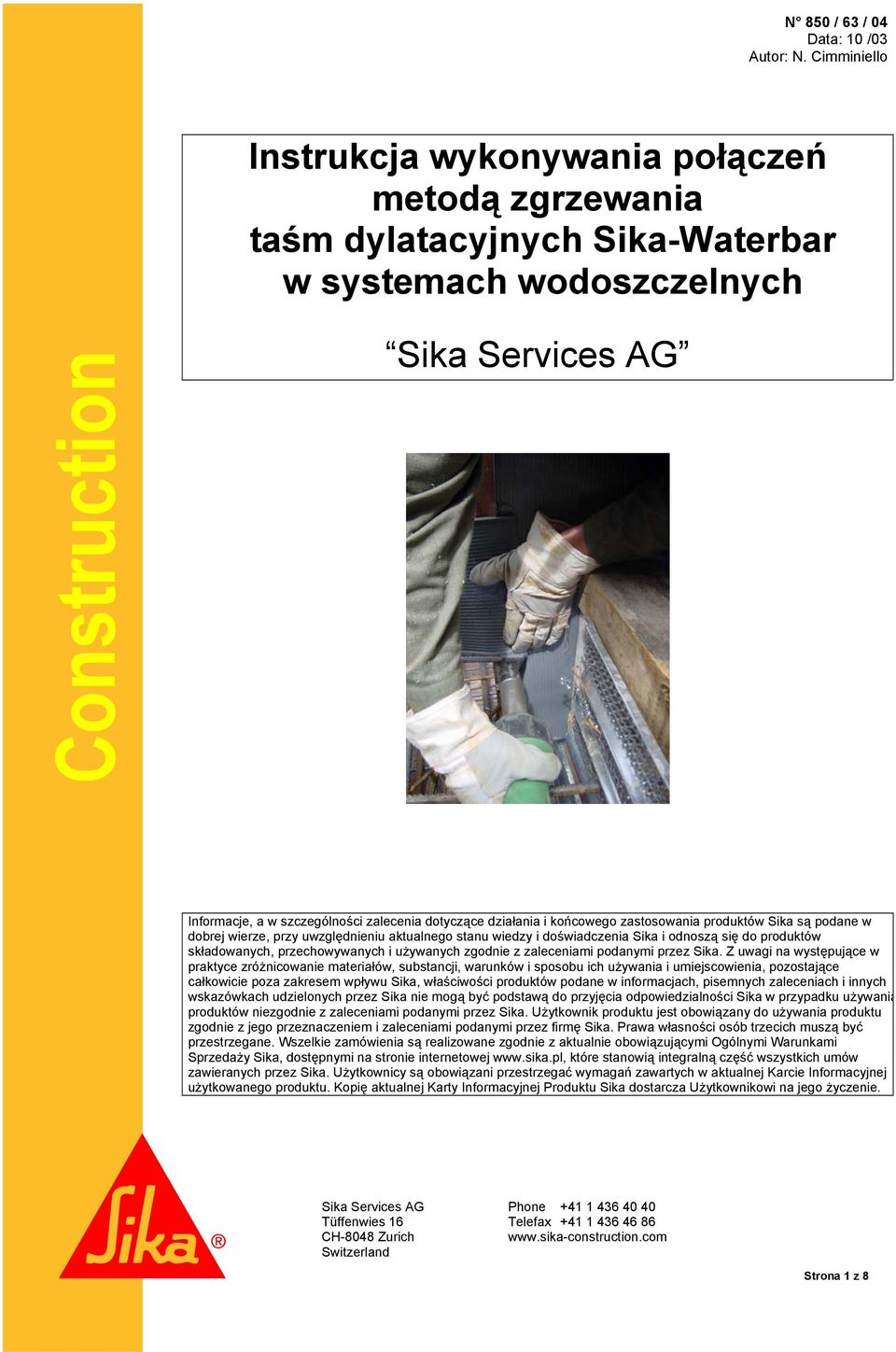

1 Instrukcja wykonywania połączeń metodą zgrzewania taśm dylatacyjnych Sika-Waterbar w systemach wodoszczelnych Informacje, a w szczególności zalecenia dotyczące działania i końcowego zastosowania produktów Sika są podane w dobrej wierze, przy uwzględnieniu aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów, substancji, warunków i sposobu ich używania i umiejscowienia, pozostające całkowicie poza zakresem wpływu Sika, właściwości produktów podane w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem i zaleceniami podanymi przez firmę Sika. Prawa własności osób trzecich muszą być przestrzegane. Wszelkie zamówienia są realizowane zgodnie z aktualnie obowiązującymi Ogólnymi Warunkami Sprzedaży Sika, dostępnymi na stronie internetowej które stanowią integralną część wszystkich umów zawieranych przez Sika. Użytkownicy są obowiązani przestrzegać wymagań zawartych w aktualnej Karcie Informacyjnej użytkowanego produktu. Kopię aktualnej Karty Informacyjnej Produktu Sika dostarcza Użytkownikowi na jego życzenie. Strona 1 z 8

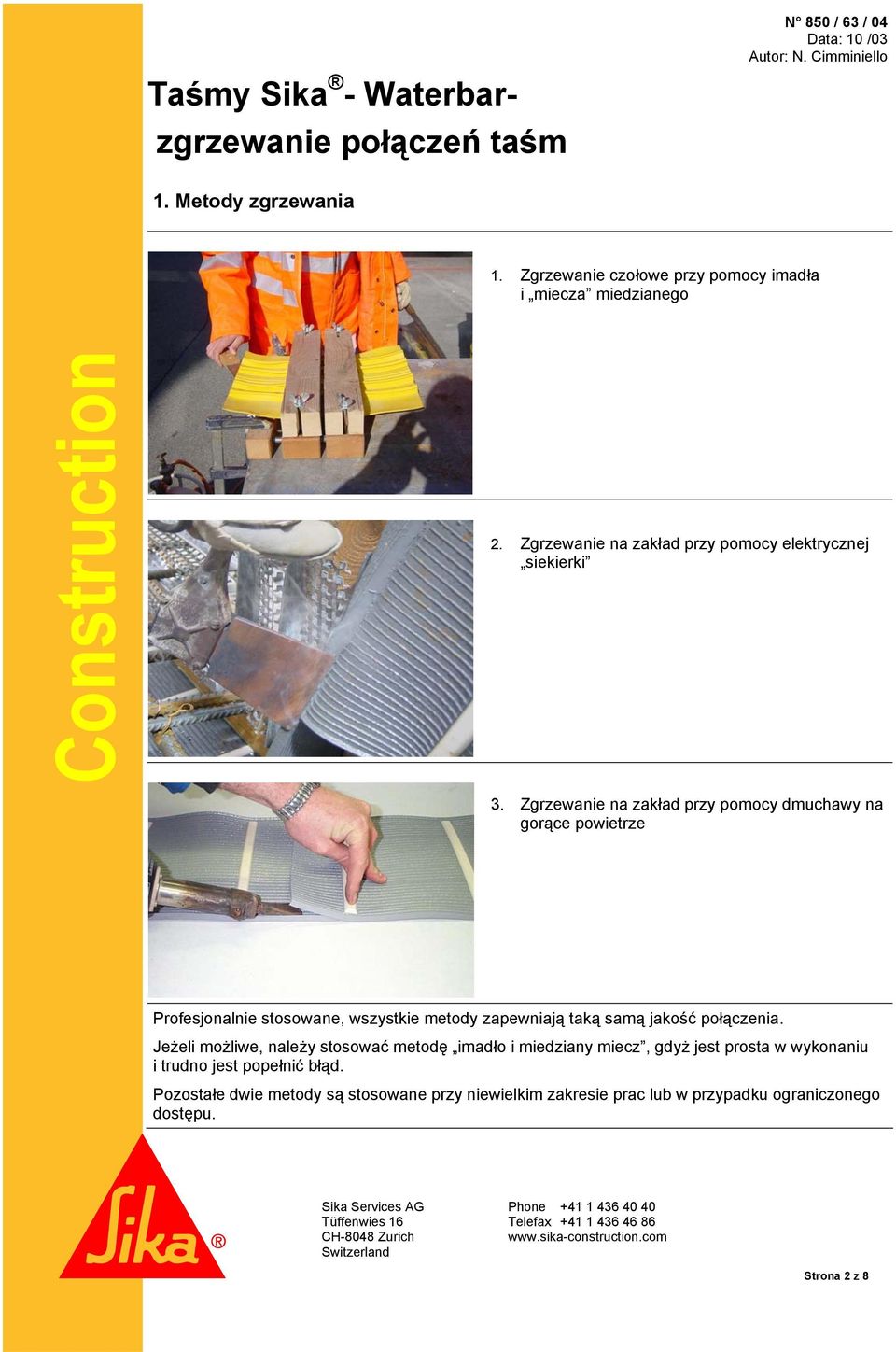

2 Taśmy Sika - Waterbarzgrzewanie połączeń taśm N 850 / 63 / Metody zgrzewania 1. Zgrzewanie czołowe przy pomocy imadła i miecza miedzianego 2. Zgrzewanie na zakład przy pomocy elektrycznej siekierki 3. Zgrzewanie na zakład przy pomocy dmuchawy na gorące powietrze Profesjonalnie stosowane, wszystkie metody zapewniają taką samą jakość połączenia. Jeżeli możliwe, należy stosować metodę imadło i miedziany miecz, gdyż jest prosta w wykonaniu i trudno jest popełnić błąd. Pozostałe dwie metody są stosowane przy niewielkim zakresie prac lub w przypadku ograniczonego dostępu. Strona 2 z 8

3 2. Zgrzewanie czołowe przy pomocy imadła i miedzianego miecza (1/2) 1. Odciąć równo końce taśm przeznaczonych do zgrzewania. Ważna czynność, gdyż końcówki taśm muszą się z sobą stykać na całej szerokości taśm. 2. Umocować końce taśm w odpowiednim, przeznaczonym do tego celu, imadle. 3. Rozgrzać miedziany miecz palnikiem gazowym. Ważne Jest bardzo ważne, aby miecz był rozgrzany do właściwej temperatury. Jeśli miecz jest zbyt gorący, ulegnie zniszczeniu taśma z PCW. Jeśli miecz ma niedostateczna temperaturę, taśmy nie zostaną właściwie połączone. Porada Podgrzewać miecz aż do momentu kiedy płomień uzyskuje zielonkawy kolor. Strona 3 z 8

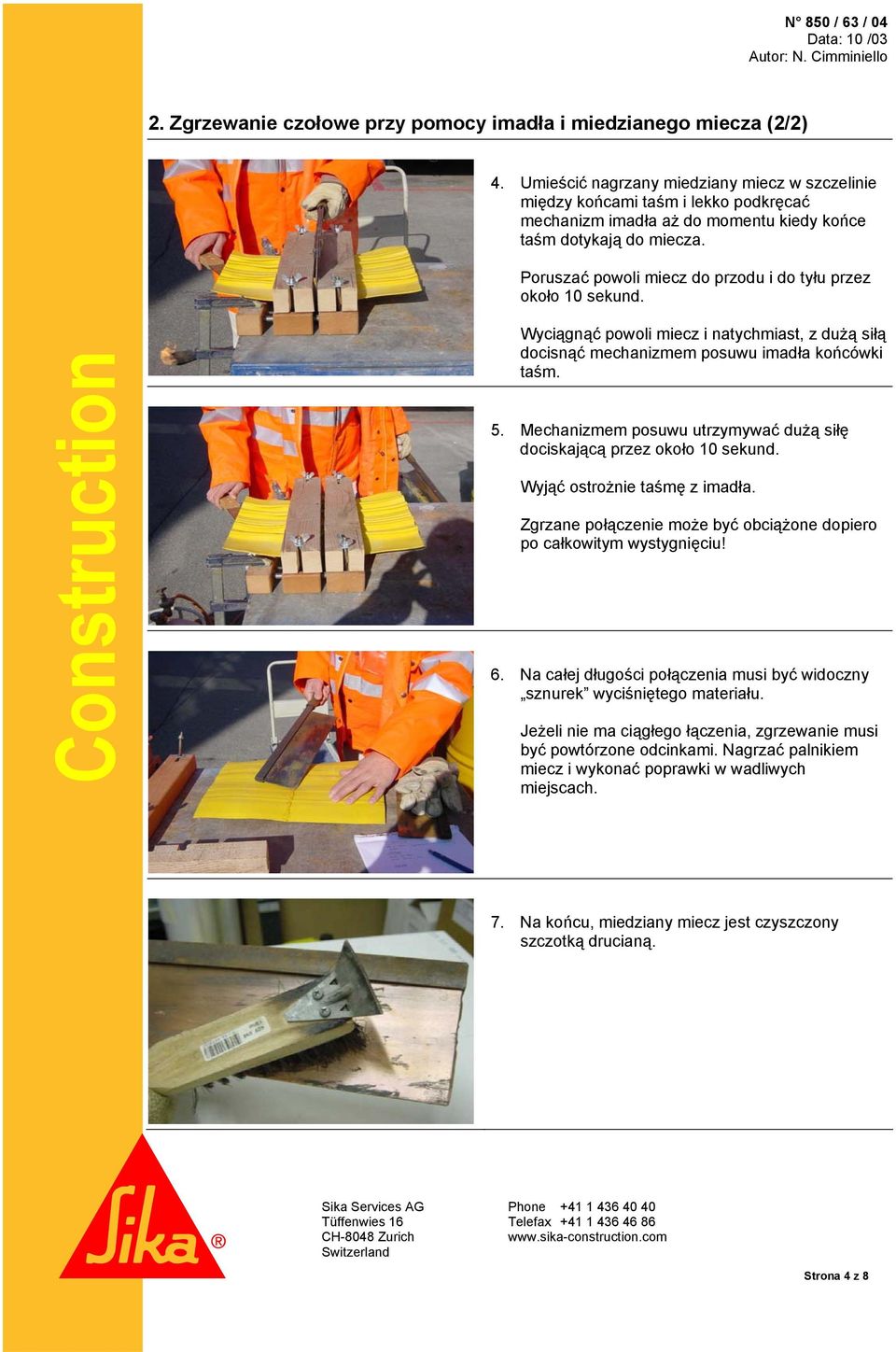

4 2. Zgrzewanie czołowe przy pomocy imadła i miedzianego miecza (2/2) 4. Umieścić nagrzany miedziany miecz w szczelinie między końcami taśm i lekko podkręcać mechanizm imadła aż do momentu kiedy końce taśm dotykają do miecza. Poruszać powoli miecz do przodu i do tyłu przez około 10 sekund. Wyciągnąć powoli miecz i natychmiast, z dużą siłą docisnąć mechanizmem posuwu imadła końcówki taśm. 5. Mechanizmem posuwu utrzymywać dużą siłę dociskającą przez około 10 sekund. Wyjąć ostrożnie taśmę z imadła. Zgrzane połączenie może być obciążone dopiero po całkowitym wystygnięciu! 6. Na całej długości połączenia musi być widoczny sznurek wyciśniętego materiału. Jeżeli nie ma ciągłego łączenia, zgrzewanie musi być powtórzone odcinkami. Nagrzać palnikiem miecz i wykonać poprawki w wadliwych miejscach. 7. Na końcu, miedziany miecz jest czyszczony szczotką drucianą. Strona 4 z 8

5 3.Zgrzewanie na zakład przy pomocy elektrycznej siekierki (1/2) 1. Jeżeli potrzebne, odciąć końce taśm, przy założeniu, że zakład będzie wynosił około 3 cm. 2. Wyciąć z powierzchni taśm żeberka na długości około 3 cm od końca taśmy po stronie przeznaczonej do zgrzewania. 3. Nałożyć na siebie gładkimi stronami końce taśm. Zakład musi wynosić około 3 cm. Używając elektrycznej siekierki i wywierając nacisk zgrzewać z sobą końce taśm do momentu aż na krawędzi pokaże się sznurek wyciśniętego materiału. Zaleca się używanie rękawic i wałka dociskowego. Przed rozpoczęciem zgrzewania należy elektryczną siekierkę podłączyć do prądu na 5 10 minut do czasu uzyskania wymaganej temperatury. Strona 5 z 8

6 3. Zgrzewanie na zakład przy pomocy elektrycznej siekierki (2/2) 4. Odwrócić taśmę i wykonać łączenie w sposób jak opisano w podpunkcie Wyciśnięty materiał należy na całej długości sznurków (szerokości taśmy), na gorąco uformować pod kątem około 45 o. Zgrzane połączenie może być obciążane po całkowitym ochłodzeniu! 6. Na koniec, siekierka jest czyszczona szczotką drucianą. Strona 6 z 8

7 4. Zgrzewanie na zakład przy pomocy dmuchawy na gorące powietrze (1/2) 1. Jeżeli potrzebne, odciąć końce taśm, przy założeniu, że zakład będzie wynosił około 3 cm. 2. Wyciąć z powierzchni taśm żeberka na długości około 3 cm od końca taśmy po stronie przeznaczonej do zgrzewania. 3. Nałożyć końce taśm jeden na drugi. Zakład = szerokość dyszy dmuchawy na gorące powietrze. Używając dmuchawy na gorące powietrze i wywierając nacisk zgrzewać z sobą końce taśm do momentu aż na krawędzi pokaże się sznurek wyciśniętego materiału. Zaleca się używanie rękawic i wałka dociskowego. Zależnie od szybkości zgrzewania regulator dmuchawy nastawiany jest na pozycji 4 6. Strona 7 z 8

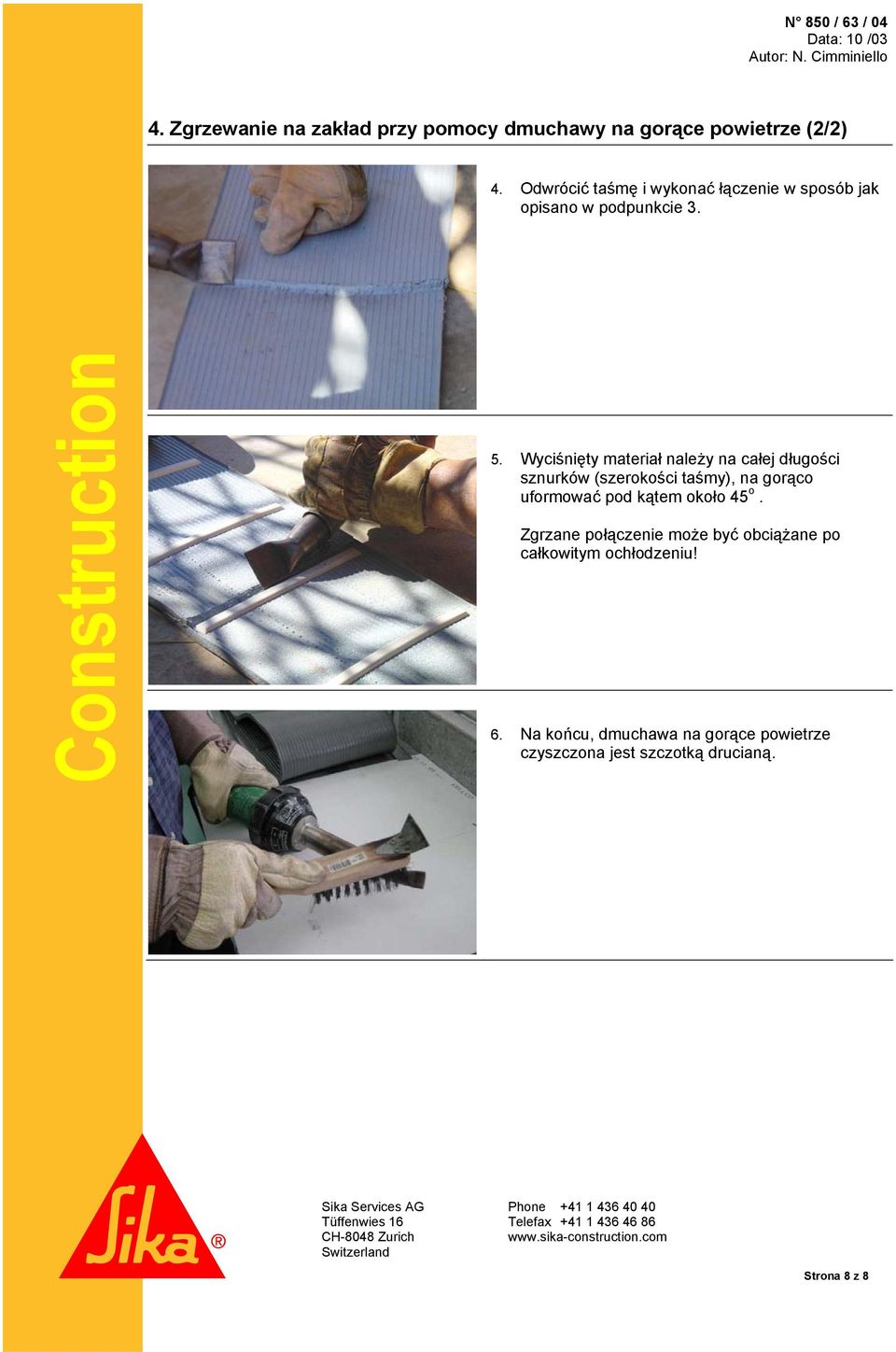

8 4. Zgrzewanie na zakład przy pomocy dmuchawy na gorące powietrze (2/2) 4. Odwrócić taśmę i wykonać łączenie w sposób jak opisano w podpunkcie Wyciśnięty materiał należy na całej długości sznurków (szerokości taśmy), na gorąco uformować pod kątem około 45 o. Zgrzane połączenie może być obciążane po całkowitym ochłodzeniu! 6. Na końcu, dmuchawa na gorące powietrze czyszczona jest szczotką drucianą. Strona 8 z 8
