1 KARTA INFORMACYJNA Taśmy hydroizolacyjne do uszczelnień przerw roboczych w nowych konstrukcjach żelbetowych OPIS PRODUKTU KAB 125/KAB 150 KAB 175 S KAB 175 SR z SE 45 Sika KAB to profilowane taśmy hydroizolacyjne do spoin konstrukcyjnych wykonane z termoplastycznego PCW P, zawierające aktywne elementy pęczniejące pod wpływem wody, przeznaczone są do uszczelnień hydroizolacyjnych spoin konstrukcyjnych a w szczególności przerw roboczych. OZNACZENIE CHARAKTERYSTYKA ZASADY STOSOWANIA ZASTOSOWANIE Sika KAB [rozmiar] Wysoka odporność mechaniczna Odporność na naturalnie występujące materiały agresywne dla betonu Odporność na szerokie spektrum związków chemicznych (zalecane jest wykonanie testów dla specyficznej kombinacji związków chemicznych) Solidny przekrój do montażu na budowie Łatwa instalacja Zgrzewalne Zasady projektowania i instalacji wg Certyfikatu Oceny Ogólnej abp. Do stosowania w wodoszczelnych konstrukcjach betonowych wykonywanych in situ oraz w konstrukcjach ścian szczelinowych. KAB 125, KAB 150: Hydroizolacja spoin konstrukcyjnych płyta fundamentowa / ściana KAB 175 S: Spoiny konstrukcyjne ściana / ściana KAB 175 SR: Przerwy robocze ściana / ściana 1/9

2 NORMY / REGULACJE CERTYFIKACJA / APROBATY DANE PRODUKTU MATERIAŁ KOLOR Do stosowania razem z taśmami hydroizolacyjnymi: KAB 125 lub KAB 150 w spoinie konstrukcyjnej płyta fundamentowa / ściana wraz z KAB 175 S w spoinie konstrukcyjnej ściana / ściana oraz KAB 175 SR w przerwach roboczych ściana / ściana Przykładowe zastosowania: Fundamenty budynków mieszkalnych, biurowych oraz publicznych, parkingi podziemne, zbiorniki gromadzenia wody, itp. Certyfikatu Oceny Ogólnej abp (obecnie w trakcie przygotowania dla KAB 175 S i KAB 175 SR) Regulacje DafStb WU Instrukcja obsługi urządzenia zgrzewającego SG 320 L Instrukcja instalacji i zgrzewania Certyfikat Zgodności Certyfikat Zgodności ÜH Termoplastyczny PCW P NB, w połączeniu z elastomerowym, pęczniejącym pod wpływem wody profilem lub termoplastycznymi, pęczniejącymi pod wpływem wody paskami Czarny OPAKOWANIA KAB 125, KAB 150 Zestaw w pudełku: rolka 25 m z 50 ściągami KAB 175 S Zestaw w pudełku: rolka 25 m KAB 175 SR Zestaw w pudełku: 4 x 2,75 m długości z 8 2,75 m długości z induktorem pęknięć SE 45 SKŁADOWANIE WŁAŚCIWOŚCI MECHANICZNE Składować na paletach lub płaskim podłożu Składowanie długoterminowe 6 miesięcy w pomieszczeniach zamkniętych: Pomieszczenia składowania powinny być chłodne, suche, bez pyłu i dobrze wentylowane. Chronić taśmy hydroizolacyjne przed gorącem i silnym światłem z silnym UV. Składowanie krótkoterminowe > 6 tygodni i < 6 miesięcy w pomieszczeniach zamkniętych: Tak jak w przypadku składowania długoterminowego. Na zewnątrz na budowie: Zabezpieczyć poprzez przykrycie przed bezpośrednim nasłonecznieniem, śniegiem, lodem lub zanieczyszczeniami Składować z dala od materiałów, instalacji i wyposażeniem, które może potencjalnie spowodować uszkodzenia, np. stal zbrojeniowa lub paliwa Składować z dala od dróg Chronić przed wilgocią Składowanie krótkoterminowe 6 tygodni na zewnątrz na budowie: Chronić przed zanieczyszczeniami i uszkodzeniami Chronić przed parą wodną i wilgocią Zabezpieczyć poprzez przykrycie przed bezpośrednim nasłonecznieniem (lato) lub śniegiem i lodem (zima) TWARDOŚĆ SHORE A A 83 ± 5 DIN WYTRZYMAŁOŚĆ NA ROZCIĄGANIE 8 MPa PN EN ISO WYDŁUŻENIE PRZY MAKS. SILE 200 % PN EN ISO /9

3 WYTRZYMAŁOŚĆ NA PROPAGACJĘ ROZDZIERANIA REAKCJA NA ZIMNO ( 20 C) WYDŁUŻENIE PRZY MAKS. SILE 12 N/mm PN EN ISO % PN EN ISO KLASYFIKACJA OGNIOWA Klasa B2 DIN TYPY Typ Przekrój poprzeczny Ciśnienie wody [bar] Grubość komponentu [mm] KAB KAB KAB 175 S z perforacjami na krawędziach do mocowania KAB 175 SR z krawędziami do mocowania /9

4 SPECJALNE OBCIĄŻENIA W celu oznaczenia odporności na obciążenia temperaturowe i/lub chemiczne inne niż określone w normie DIN 4033 zalecane jest przeprowadzenie dodatkowych testów. INFORMACJE O SYSTEMIE OGÓLNE PROFILE / SYSTEMY POŁĄCZENIA FABRYCZNE Wszelkie połączenia taśm Sika KAB wykonywane na budowie powinny być wykonywane na styk, natomiast połączenia z innymi profilami taśm powinny być wcześniej przygotowywane w warunkach warsztatowych. Prefabrykacja tych taśm hydroizolacyjnych i wodoszczelnych w kontrolowanych warunkach warsztatowych minimalizuje także ilość wymaganych połączeń do wykonania na budowie. Prefabrykowane przekroje są specyficzne dla poszczególnych profili i systemów taśm hydroizolacyjnych. Typy standardowe (dostępne są także typy specjalne): Płaska kształtka L, profil pęczniejący wewnątrz Płaska kształtka L, profil pęczniejący na zewnątrz Pionowa kształtka L, zamiennie do instalacji przy promieniu R = ok. 10 cm Pionowa kształtka T Płaska kształtka T, połączone KAB 125 z KAB 175 S / SR lub KAB 150 z KAB 175 S / SR Alternatywne opcje połączeń na budowie: Zgrzewanie (np. urządzeniem zgrzewającym SG 320 L) Zaciski (zaciski KS 12/KS 15) Klejenie (SikaBond Q 300) Płaska kształtka krzyżowa, połączenie D 320 / KAB Standardowo prefabrykowane profile są zgrzewane i łączone z systemami hydroizolacyjnymi na styk w warunkach warsztatowych, lub jeśli jest taka konieczność na budowie. Maksymalna rekomendowana długość systemu 4/9

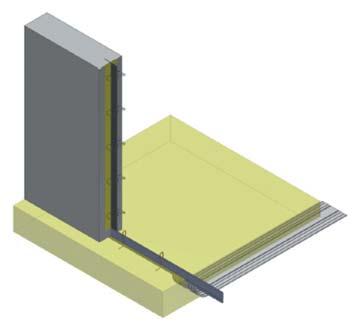

5 hydroizolacyjnego wynosi około 25 m (łącznie wszystkich poszczególnych składników). System hydroizolacyjny (przykład): PRZYGOTOWANIE I INSTALACJA Przygotować ostrożnie na budowie taśmy i składniki systemu hydroizolacyjnego Instalować tylko wtedy, jeśli temperatura taśm jest 0 C Sprawdzać przed, w trakcie i po instalacji wszystkie możliwe uszkodzenia Zainstalować na właściwej pozycji i zamocować przy użyciu mocowań / szpilek. Przykład instalacji: KAB 125 / KAB 150 KAB 175 SR Zabezpieczyć system przed całkowitym zabetonowaniem. Zabezpieczyć wszelkie wolne końce taśm. Oczyścić taśmy przed ponownym betonowaniem. Zatopić całkowicie taśmy w mieszance betonowej, bez pustych przestrzeni. Po rozszalowaniu przeprowadzić inspekcję i niezwłocznie naprawić ewentualne uszkodzenia. 5/9

6 POŁĄCZENIA NA BUDOWIE KAB 125 / KAB 150 ZGRZEWANIE NA STYK Wymagane są suche warunki pogodowe i temperatura otoczenia minimum +5 C. Zgrzewy na budowie muszą być wykonywane przez przeszkolony, certyfikowany personel. Procedura zgrzewania na budowie: 1. Dociąć końce taśm prosto i prostopadle 2. Zgrzać końce na styk, najlepiej przy użyciu urządzenia SG 320 L lub w szczególnych przypadkach ręczną zgrzewarką w kształcie siekierki. Proces zgrzewania: Wyciągnąć pęczniejące profile z rowka i odgiąć je lekko aby zapobiec ich stykaniu się z ostrzem zgrzewarki. Kroki: Ustawić Podgrzać / stopić Przekręcić Połączyć Wystudzić (nie używać chłodziwa) 3. Dociąć profile pęczniejące i wcisnąć je z powrotem w rowki. 4. Sprawdzić i zabezpieczyć zgrzew, jeśli to konieczne. Po schodzeniu przez około 30 minut proces zgrzewania jest zakończony i połączenie jest gotowe do instalacji. Instrukcja dołączona jest do każdego urządzenia zgrzewającego, dostępna jest także na żądanie. Zawsze w trakcie procedury zgrzewania należy przestrzegać wszystkich przepisów bezpieczeństwa. Proces zgrzewania taśm na styk zajmuje od około pół godziny do godziny na zgrzew, w zależności od lokalizacji, warunków otoczenia i warunków warsztatowych. Dlatego też proces ten musi być starannie zaplanowany i musi być zakończony całkowicie przed dalszymi pracami. Do zgrzewania ręczną zgrzewarką w kształcie siekierki konieczne są 2 osoby. KAB 125 / KAB 150 POŁĄCZENIA NA ZACISK Łączenie taśm na zacisk: Połączenie na zakład przy użyciu listew zaciskowych z pęczniejącymi pod wpływem wody profilami Szerokość zakładów około 20 mm Odciąć równo wystające zakłady. 6/9

7 KAB 175 S / KAB 175 SR POŁĄCZENIA NA BUDOWIE KAB LUB KAB 150 Z KAB 175 S LUB KAB 175 SR PŁASKA KSZTAŁTKA T URZĄDZENIE ZGRZEWAJĄCE Generalnie połączenia na styk nie występują. Jeśli są konieczne należy je wykonać przy użyciu urządzenia zgrzewającego SG 320 L Zgrzewanie: Zgrzać zakłady przy użyciu zgrzewarki siekierkowej lub pistoletu na gorące powietrze, zakłady ok. 2,5 cm Zaciski: Zakłady ok. 3 cm z listwami zaciskowymi z profilami pęczniejącymi pod wpływem wody Klejenie: Zakłady ok. 4 cm, klejenie SikaBond Q składnikowym, szybkowiążącym klejem, mocowanie klipsami / spinkami Urządzenie zgrzewające SG 320 L Klamry spinające do KAB Jak wszystkie urządzenia elektryczne urządzenie zgrzewające SG 320 L musi być regularnie poddawane okresowej kontroli. Instrukcja obsługi urządzenia zgrzewającego SG 320 L dokładnie opisuje wszystkie kroki niezbędne do prawidłowego wykonania zgrzewów. Należy ściśle przestrzegać informacji podanych w tej instrukcji. Zawsze należy używać urządzenia zgrzewającego zgodnie z jego przeznaczeniem i zachowaniem przepisów bezpieczeństwa. NARZĘDZIA Cięcie: Taśma miernicza, metrówka, kątownik, ostrze / nóż, nóż z zakrzywionym ostrzem, nożyczki, itp. Zabezpieczenie zgrzewu: Nożyczki, ostrze zgrzewające 50 W, (drut do zgrzewania szczotka druciana, itp. Ø 4 mm) MATERIAŁ DO ZGRZEWANIA Inspekcja zgrzewów: Iskrownik o wysokiej częstotliwości Drut do zgrzewania Ø ok. 4 mm, paczka ok. 2,3 kg 7/9

8 AKCESORIA KAB 125, KAB 150: Klipsy stabilizujące, 25 szt. w paczce Listwy zaciskowe: KS 12 i KS 15 jako zestawy połączeniowe KAB 175 S i KAB 175 SR: Uchwyty montażowe EH do montażu na budowie, długość 1 m Listwy zaciskowe: do połączeń na zacisk, jako zestaw połączeniowy do płaskich kształtek T z KAB 125/KAB 150 SikaBond Q 300 do klejonych zakładów w płaskich kształtkach T z KAB 125/KAB 150 Aplikacja i zastosowanie zgodnie z aktualną Kartą Informacyjną Produktu oraz zgodnie z przeznaczeniem produktu. Klipsy stabilizujące do klejonych zakładów w płaskich kształtkach T z KAB 125/KAB 150 Induktor pęknięć SE 45 do osłabiania przekroju poprzecznego KAB 175 SR w celu wywołania pęknięcia 8/9

9 WAŻNE INFORMACJE OCHRONA ZDROWIA I ŚRODOWISKA UWAGA UWAGI PRAWNE Szczegółowe informacje dotyczące zdrowia, bezpieczeństwa, a także dane dotyczące ekologii, właściwości toksykologicznych materiału itp. dostępne są w Karcie Charakterystyki Preparatu Niebezpiecznego dostępnej na żądanie. Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych. Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami, na które producent nie ma wpływu. Informacje, a w szczególności zalecenia dotyczące działania i końcowego zastosowania produktów Sika Poland Spółka z o.o. z siedzibą w Warszawie (dalej: Sika ) są podane w dobrej wierze, przy uwzględnieniu aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów, substancji, warunków i sposobu ich używania i umiejscowienia, pozostające całkowicie poza zakresem wpływu Sika, właściwości produktów podane w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem i zaleceniami podanymi przez firmę Sika. Prawa własności osób trzecich muszą być przestrzegane. Sprzedaż, w której stroną sprzedającą jest Sika Poland Spółka z o.o. z siedzibą w Warszawie (dalej: Sika ), jest realizowana zgodnie z aktualnie obowiązującymi Ogólnymi Warunkami Sprzedaży Sika (w skrócie OWS), określającymi prawa i obowiązki stron umów sprzedaży towarów Sika. OWS stanowią integralną cześć wszystkich umów sprzedaży zawieranych z firmą Sika. Kupujący jest zobowiązany zapoznać się z postanowieniami aktualnie obowiązujących Ogólnych Warunków Sprzedaży Sika jeszcze przed ostatecznym uzgodnieniem wszystkich istotnych elementów umowy, w momencie podpisania umowy lub złożenia zamówienia, a najpóźniej w momencie odbioru towaru, kupujący jest także zobowiązany do zapoznania się z informacjami zawartymi w aktualnej Karcie Informacyjnej użytkowanego produktu oraz do przestrzegania postanowień lub wymagań zawartych w tych dokumentach. OWS są ogólnie dostępne na stronie internetowej oraz we wszystkich oddziałach Sika na terenie kraju. Kopię aktualnej Karty Informacyjnej Produktu Sika dostarcza Użytkownikowi na jego żądanie. Deklaracje Właściwości Użytkowych dostępne na stronie w zakładce Dokumentacja Techniczna. Sika Poland Sp. z o.o. Karczunkowska Warszawa Polska Opracował TM Tel: Fax: e mail: sika.poland@pl.sika.com 2016 Sika Poland Sp. z o.o. 9/9
